这次飞线的方式比较危险，以前的飞线我从来不碰主控的引脚，因为有些朋友照着做的话很容易把引脚给焊的连在一起，这样会造成主控的短路。这次的解决方法就是从主控的引脚下手，对焊接的细致功夫有一些要求。

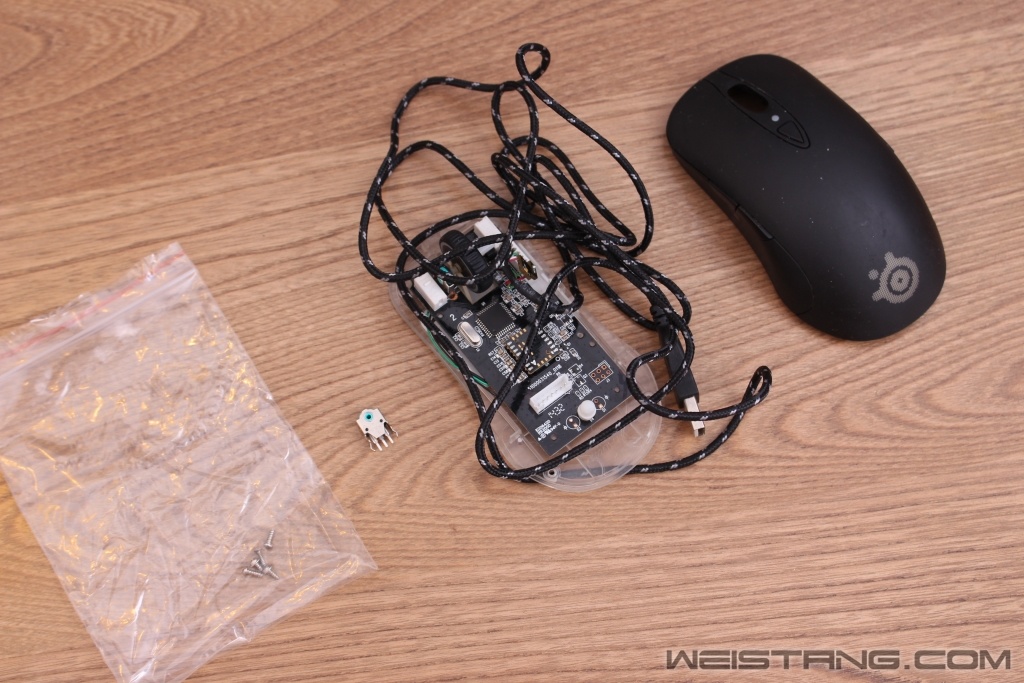

网友的鼠标，发过来的时候就是全散着的，这也省去了我拆鼠标的麻烦事。
需要更换的全新TTC绿芯编码器，老款的蝰蛇3.5G用的就是这款编码器。
这个网友把微动换成了TTC白点微动，这个型号的微动从来没在别的鼠标上见过。

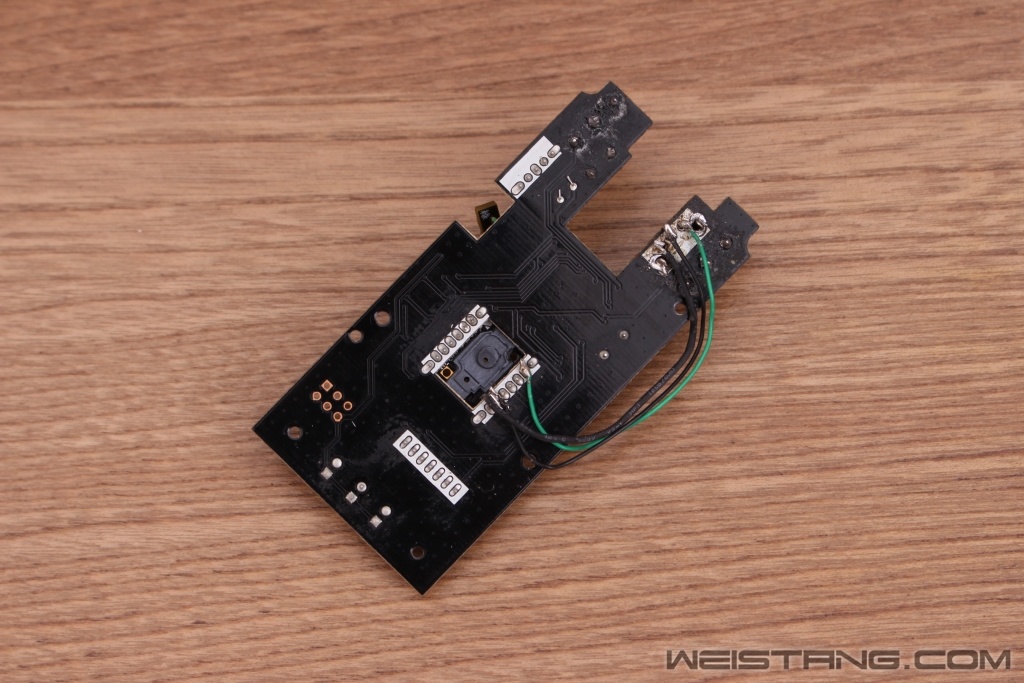

主板特写，底下的线是网友自己焊的，显然连接的不正确。
编码器的线路是走的鼠标主控，焊在激光传感器上是不对的。

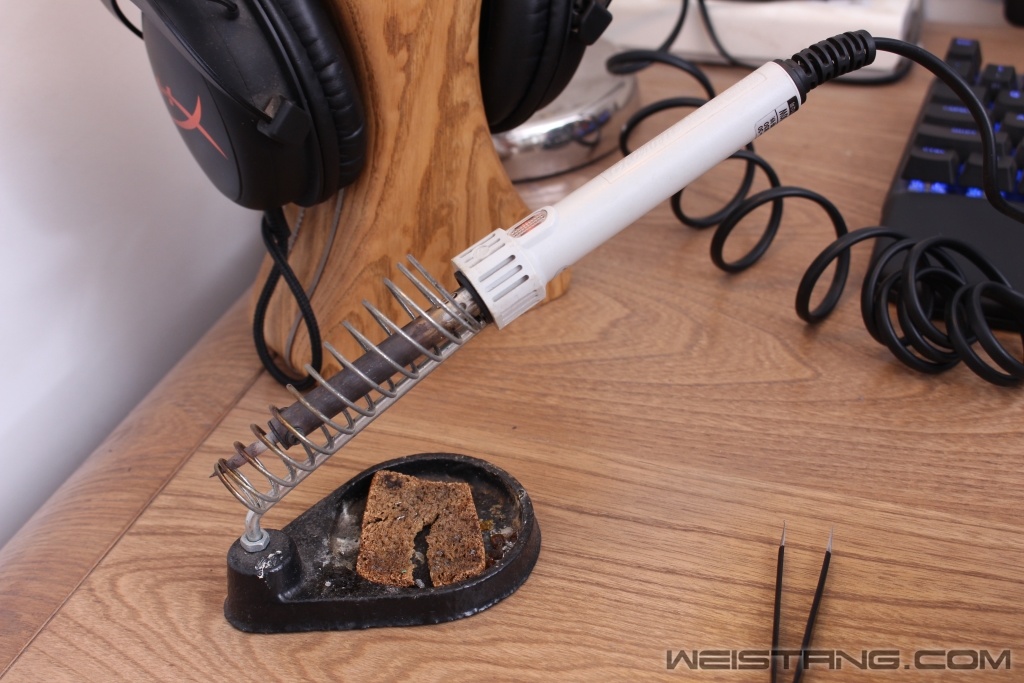

使用烙铁把焊错的线全部拆下来。

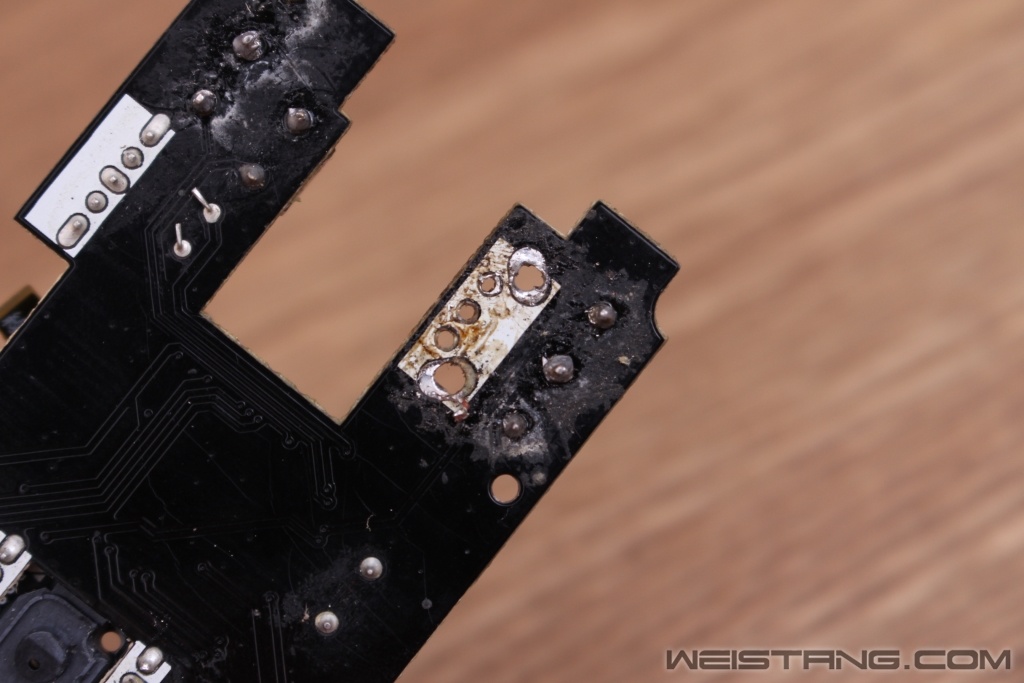

编码器焊点特写，继续用烙铁把编码器拆下来，看看焊盘是否脱落。

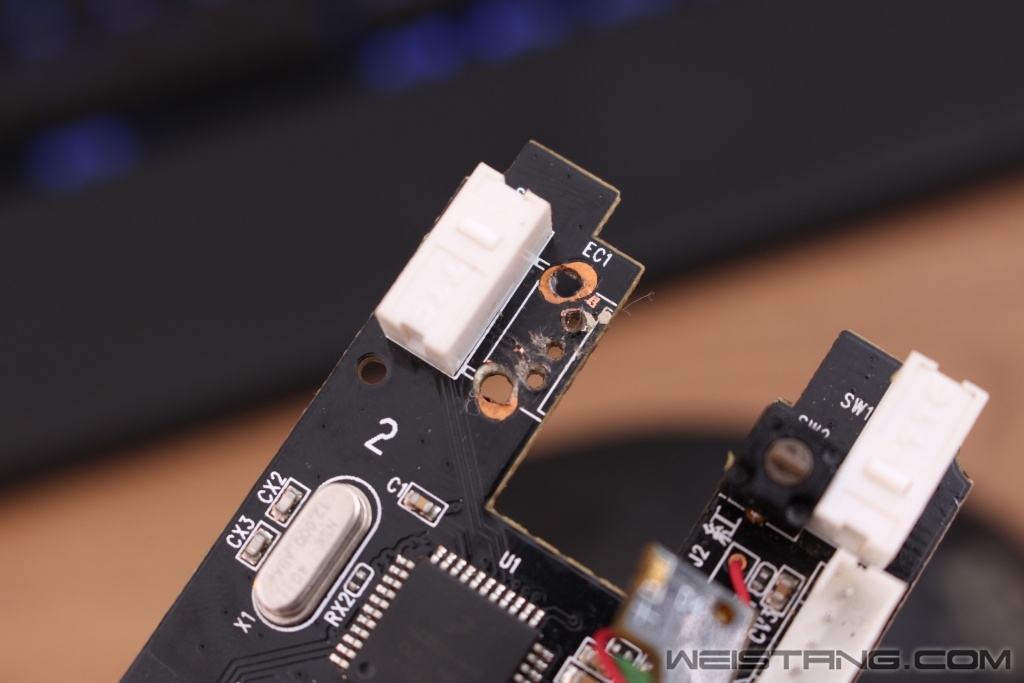

编码器其作用的是中间三个小的焊点，两侧是给编码器钳脚做固定用的，目测三个焊点中中间和下面的焊盘掉了。

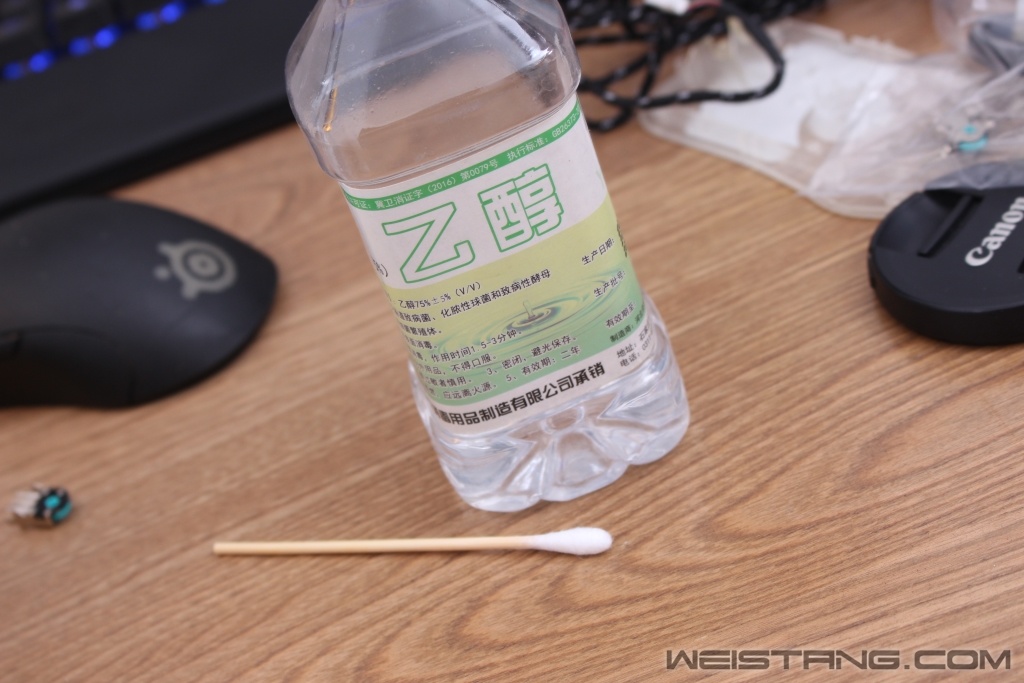

使用酒精来擦拭焊点，查看编码器电路的走向。
编码器的线路走的PCB正面，目测可以发现有两条线路直接进了主控。

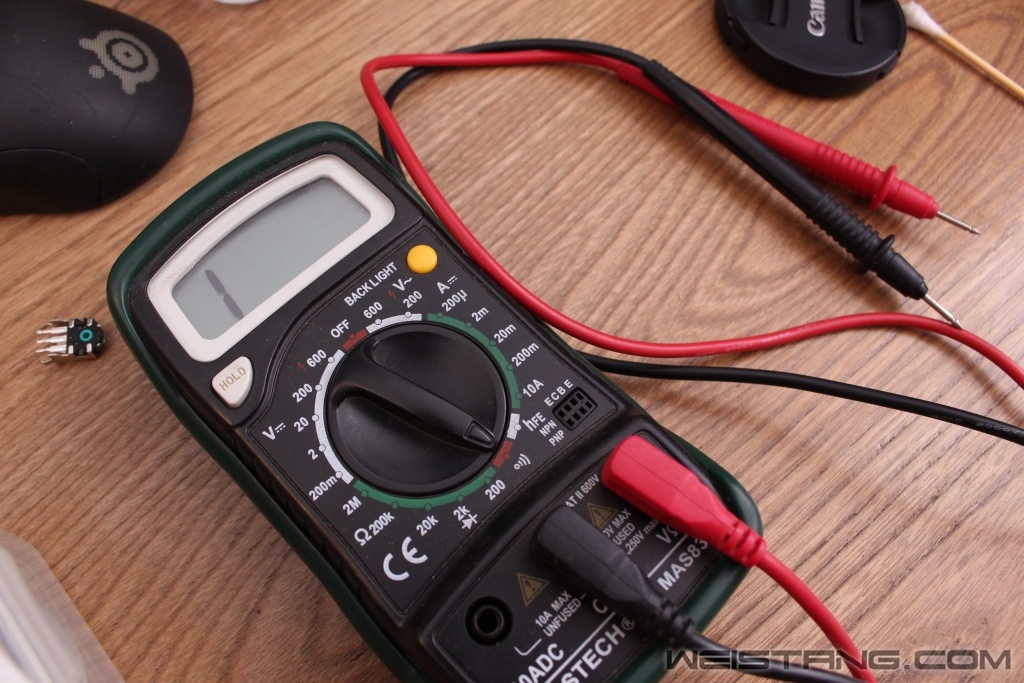

使用万用表，调到通断档来确认哪条线路连接到哪个主控。
编码器的两条线穿过了左键微动的下面，所以要用万用表做通断测试。

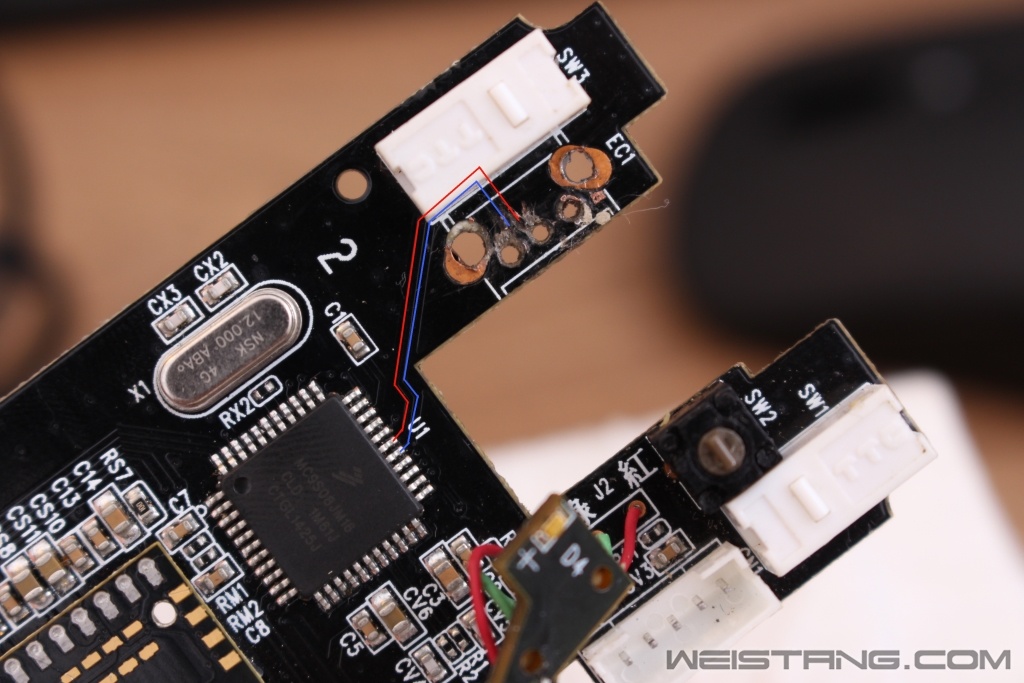

在这里附上测试线路，找到合适的主控引脚飞线点。

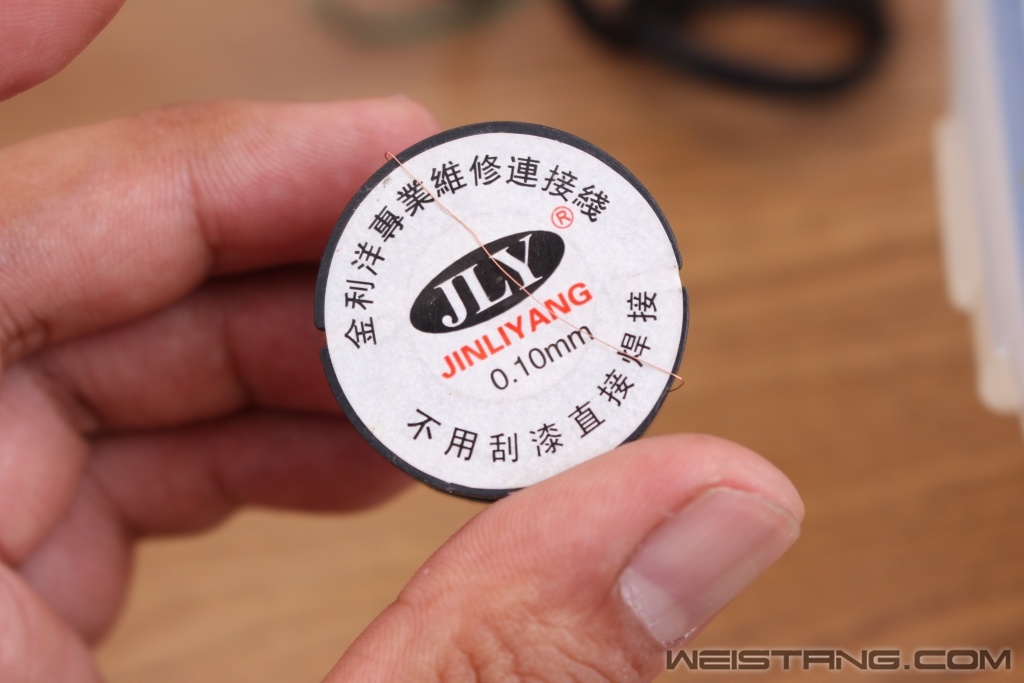

我经常使用0.1mm的漆包线，这个线修手机的师傅经常会用到。
两条线焊在主控的两个引脚上，控制焊锡的量和对其微动引脚需要些功夫，所以不建议新手这么搞。

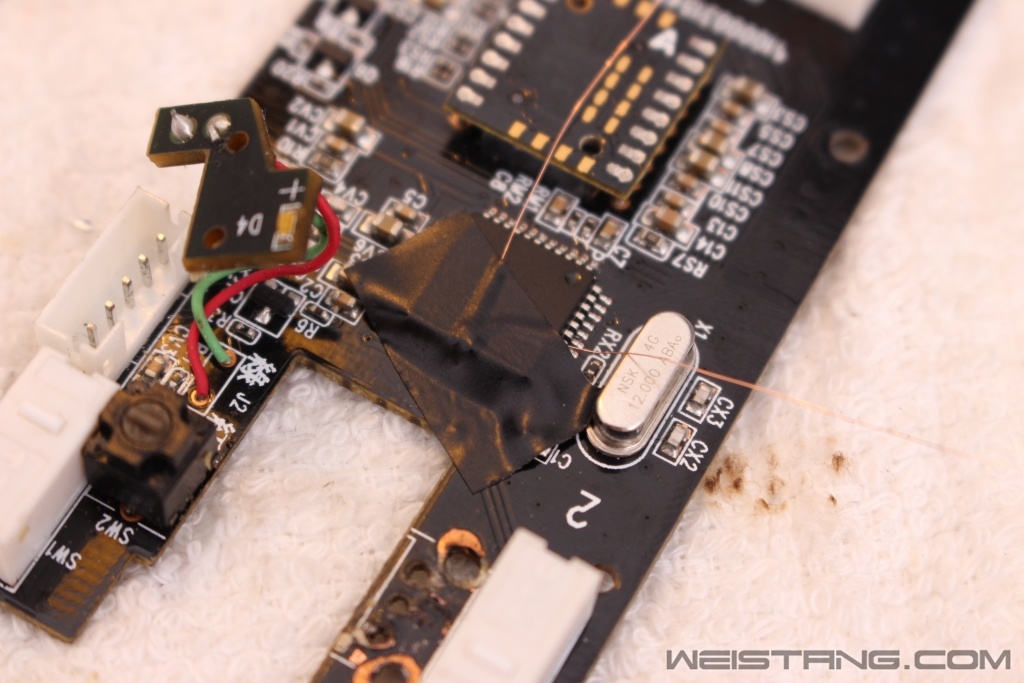

贴上绝缘胶布放置焊点或线路被拉扯和触碰。

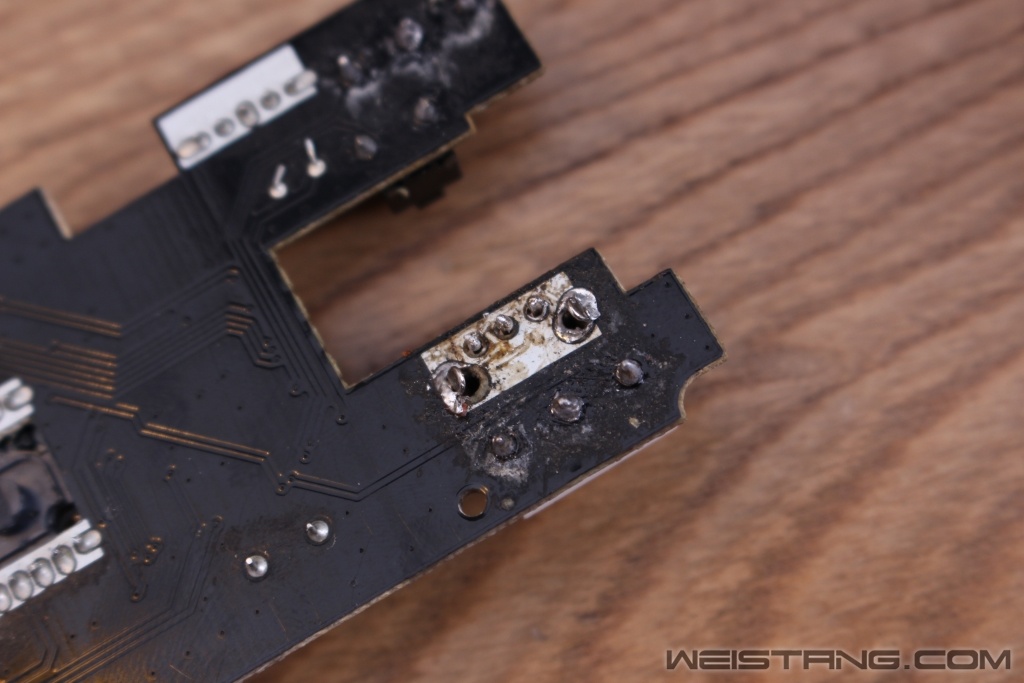

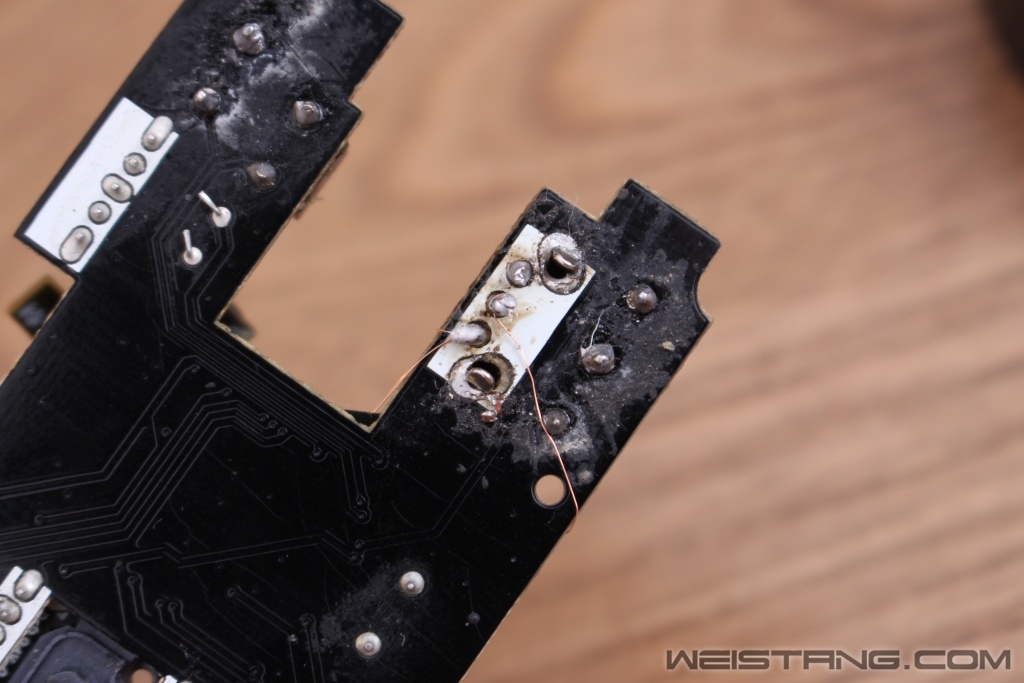

对PCB背面的焊点进行焊接，一定记住哪条线焊在哪个点上，千万别搞错了。
最后把鼠标组装回去，然后再测试编码器，测试结果一切正常，说明这次维修非常的成功。因为鼠标断线的地方没有太合适分飞线点，所以这次的飞线我从主控的引脚来下手搞，这个方法适合动过烙铁有经验的朋友，对于新手来说还是找有经验的师傅来帮你弄吧。
|
