本帖最后由 W.L.Troy 于 2018-8-4 12:10 编辑
这是一次老电脑的升级，这是一次能省就省的升级，这是一次要让媳妇满意的升级。
媳妇平时就玩CSGO，我总觉的这游戏对机器的整体性能要求不是很高，所以自己的电脑都升了两代了，而她的电脑就一直没怎么管。她时不时的会问我老公我电脑的CPU快吗？我回答：是你用的是8核处理器（AMD的FX-8300），我用的是4核处理器（intel的6700K）你说快不快？我这个回答绝对没毛病，此处应该有掌声（懂电脑的朋友一定会为我这个回答默默的点100个赞），作为一个诚实的老公我不能撒谎，话就只能说到这里了。然后某天媳妇不知道怎么就会用鲁大师了，然后悲剧就来了。

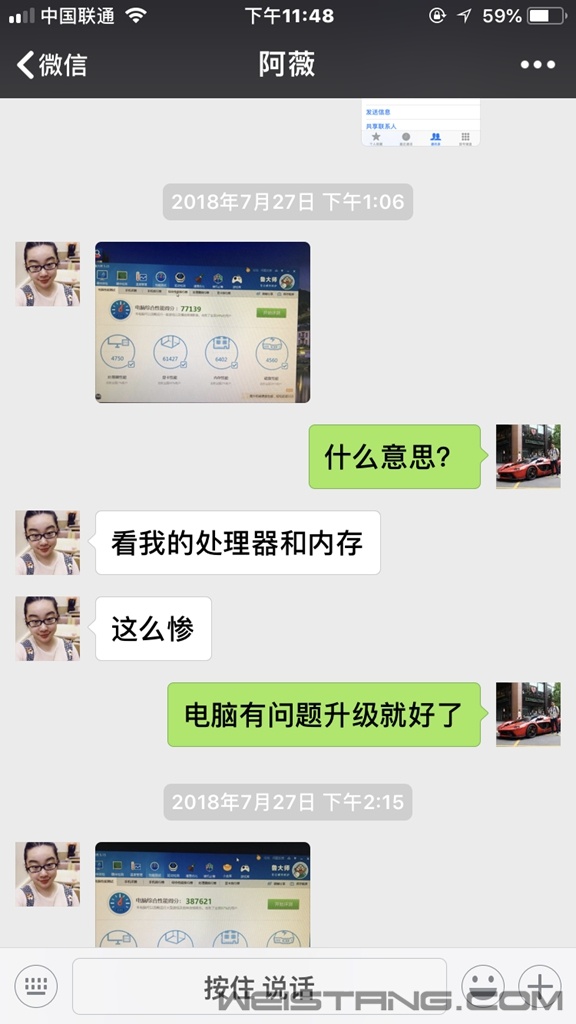

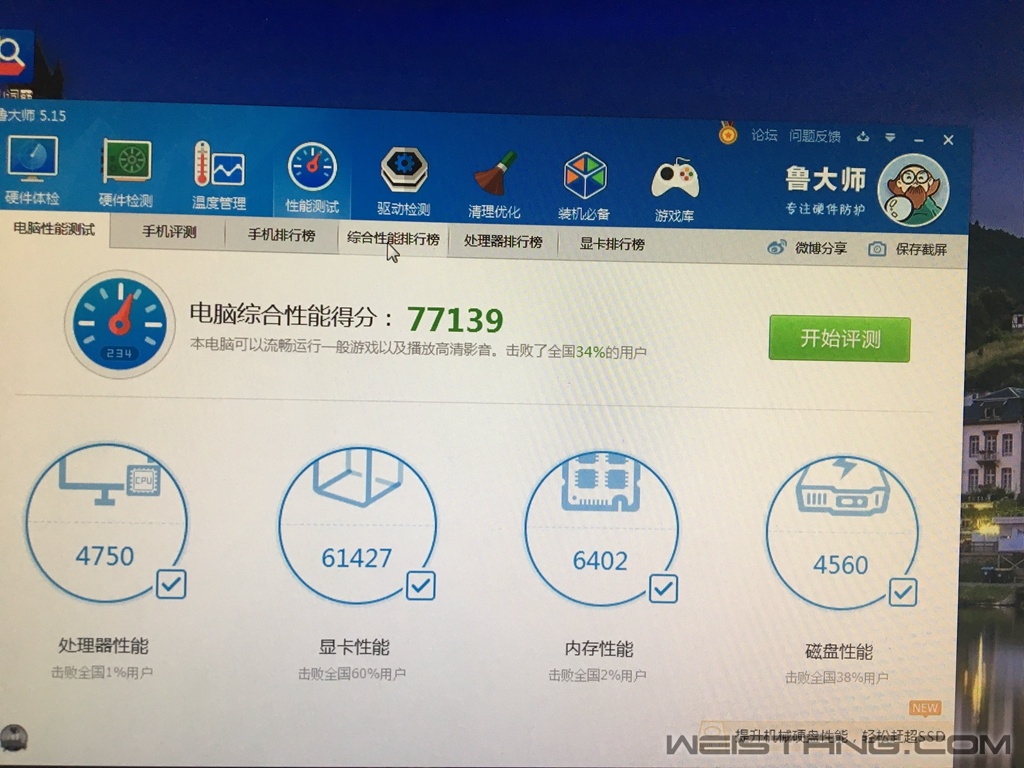

媳妇给我发鲁大师跑分图的时候我就心想坏事了，赶紧回复说什么意思就是假装看不懂她发的是什么，结果还是被她发现了。
其实她电脑系统有点问题，不至于在鲁大爷上跑的这么惨。
没想到后面居然拿我主力电脑跑了一把鲁大师，男人的小秘密彻底被拆穿了，感觉连底裤都没了，下面凉飕飕。
这是我主力电脑的跑分成绩。
老电脑的CPU和显卡满载温度，CPU最高65℃，显卡达到了87℃。

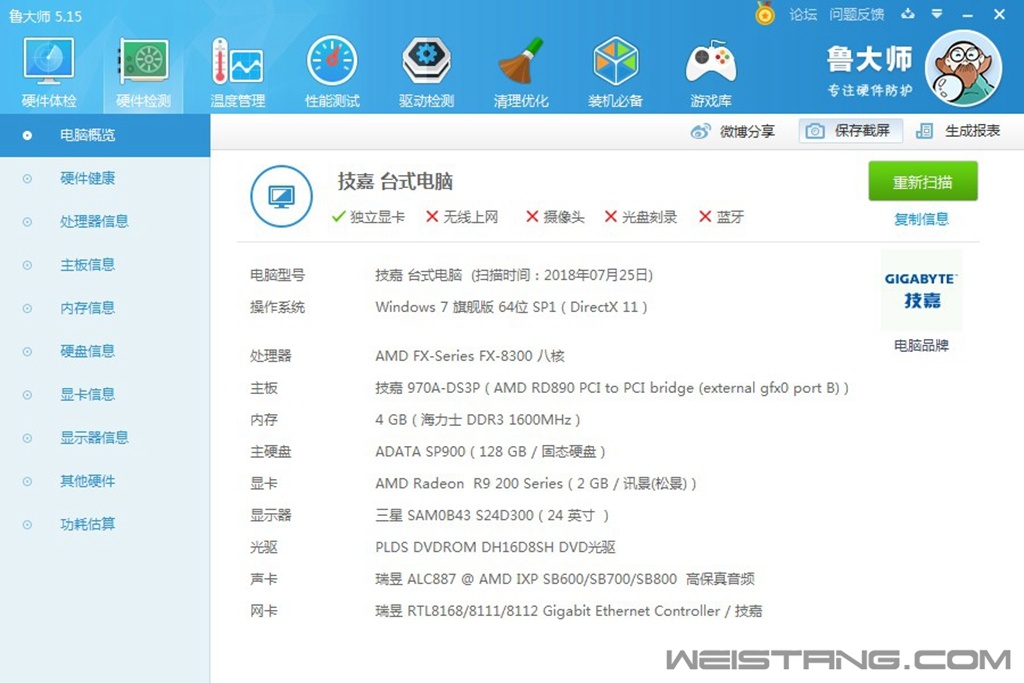

这是她老电脑的配置清单，处理器，内存，显卡确实惨了点。在她的威胁下就不得不给她的老电脑做一次比较有限的升级。老电脑的问题有两点，第一点是温度比较高，满载时CPU的温度可以达到65℃，显卡的温度可以达到87℃，显然显卡这个温度是有点过分了，升级首先是解决下散热问题。第二点就是要把我手里的讯景Vega56贡献出来给她打游戏，内存方面也要做一定的升级，跟自己电脑的32G内存相比给媳妇用4G内存好像都不是亲媳妇。最后鑫谷某型号机箱她也说丑顺手就一起换掉。
老电脑的配置
处理器：AMD FX-8300 主板：技嘉GA-970A-DS3P 内存：宇瞻4G 1600MHz （升级） 硬盘：威刚SP900 128G固态+西数1T机械 显卡：讯景R9-270X 2G版（升级） 电源：航嘉JUMPER 500（500瓦额定） CPU散热器：超频三3热管塔式散热器（升级） 机箱：鑫谷某型号（升级）
因为最近手头比较紧，处理器和主板依旧用现在的，为了游戏性能上的提升内存和显卡是必须要搞一搞的，说白了显卡就是被媳妇抢过去的，所以我说这是一次能省就省的升级，对于这次的升级在某些配件上也预留了一些步进空间文章后面会跟大家一一说明。
给老电脑留个遗照，接下来就是要把它彻底拆散了，升级之前还要对各个硬件做一下除尘处理，毕竟是用了快4年的机器了。
将核心的部件都一一拆下来，散热器、内存、显卡就彻底可以退休了，省下的配件跟着我媳妇继续战斗在CSGO的第一线吧。

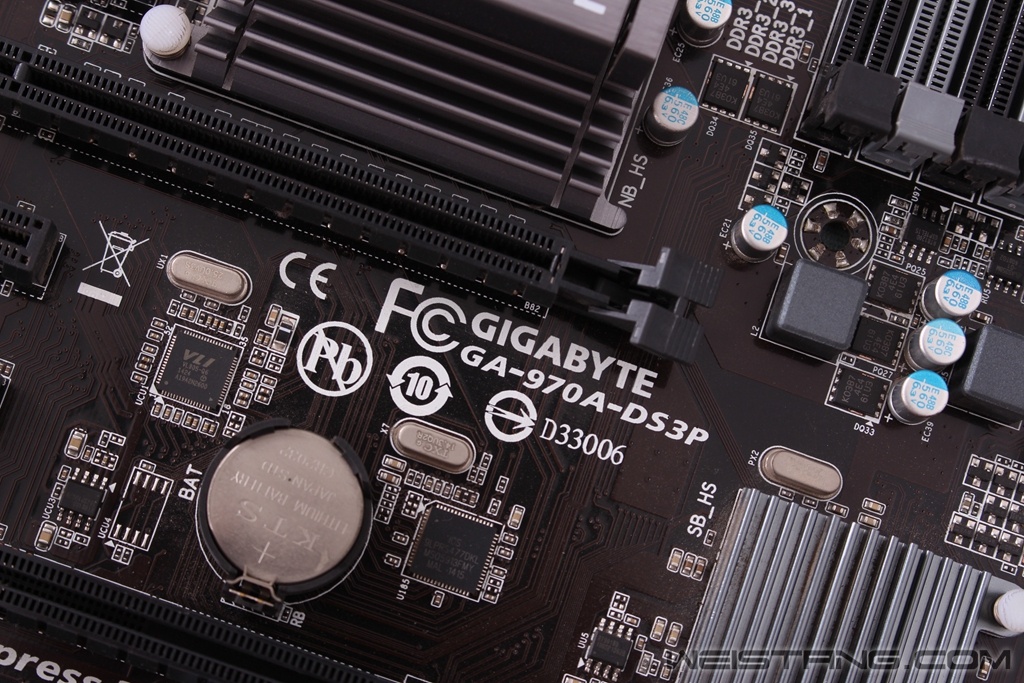

技嘉主板特写，当时组装这台电脑的时候还犹豫过时买技嘉还是买华硕，后来技嘉这款板子在电子城有降价的活动所以就买了。
主板型号GA-970A-DS3P

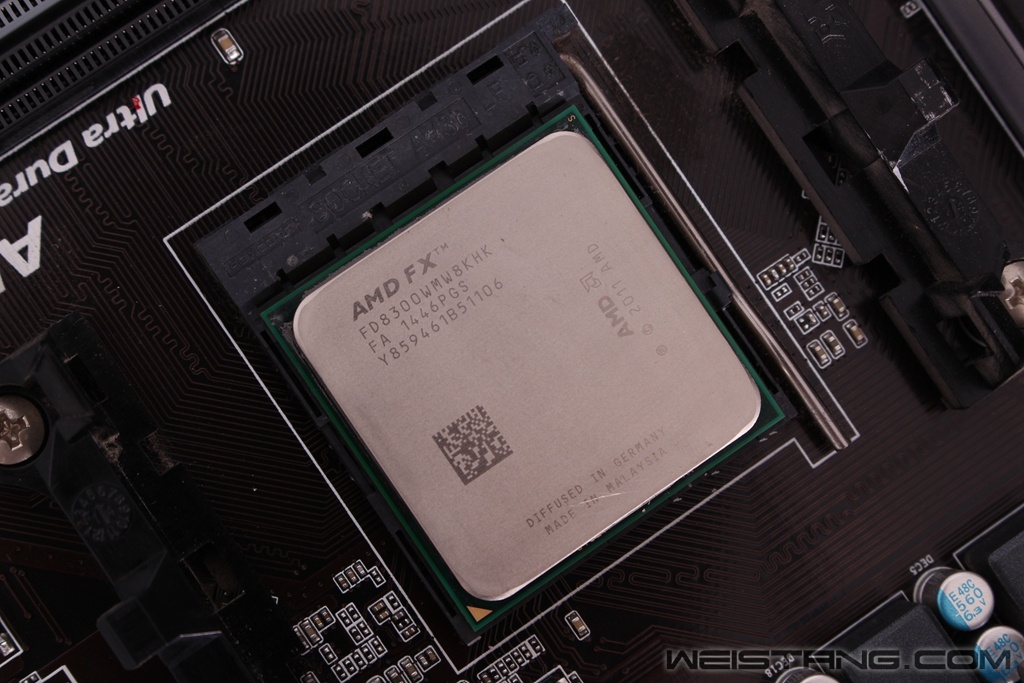

AMD FX-8300，人送外号电老虎，一个是功耗高，一个就是发热高。

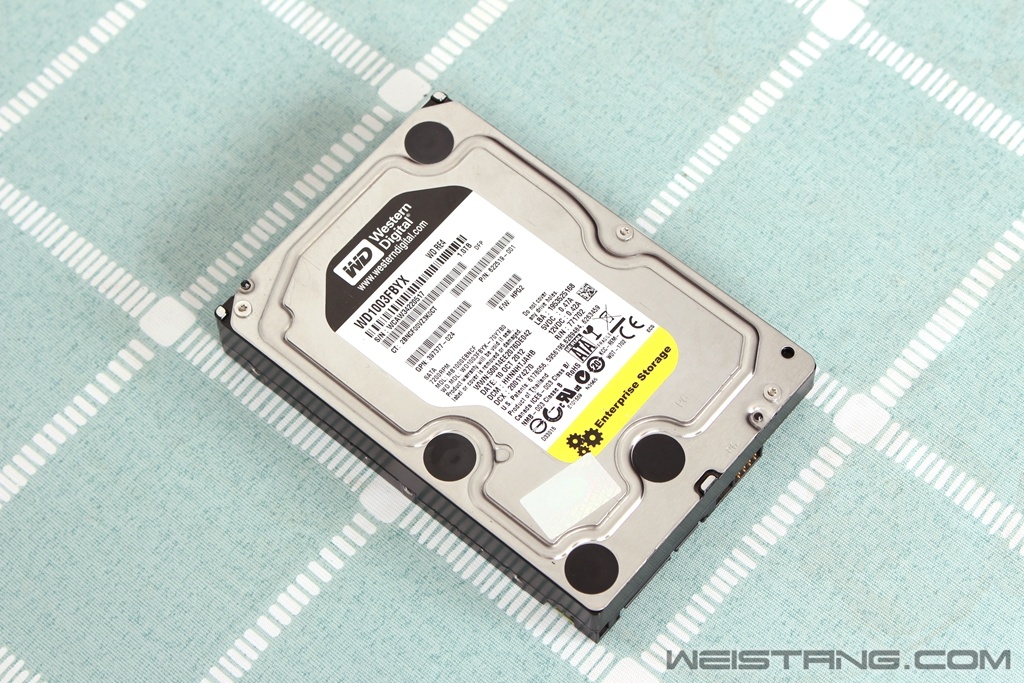

不知道从哪弄来的西数1T黑盘，这个就是纯用来做数据存储用的。

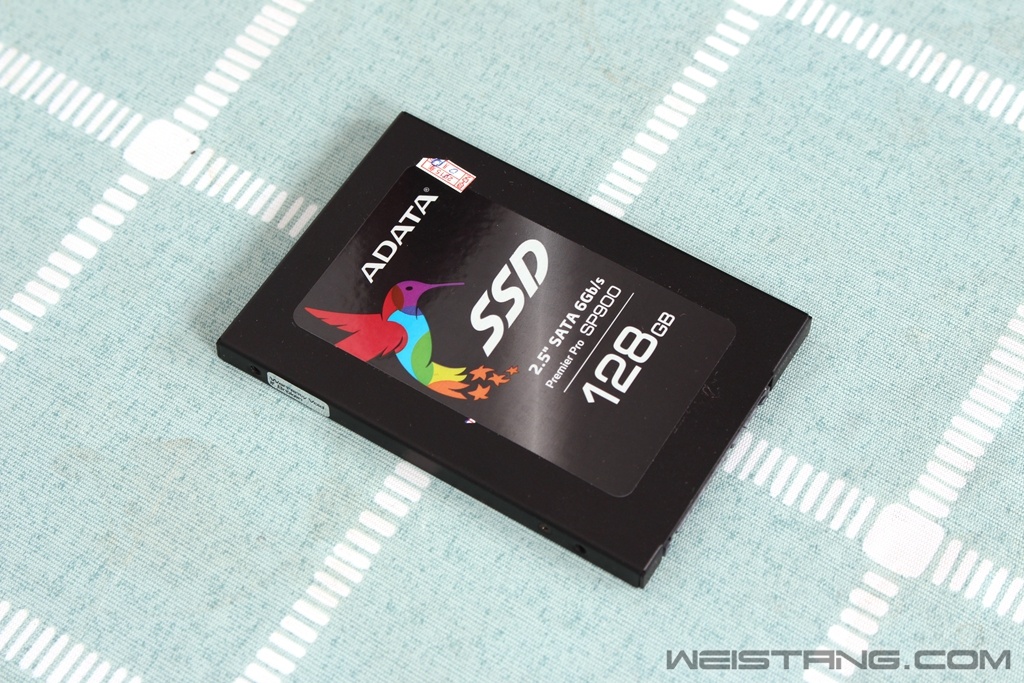

威刚SP900 SATA SSD 128G容量，对这种盘要求就别那么高了，至少比机械硬盘快不少，当时买它还是因为价格便宜。

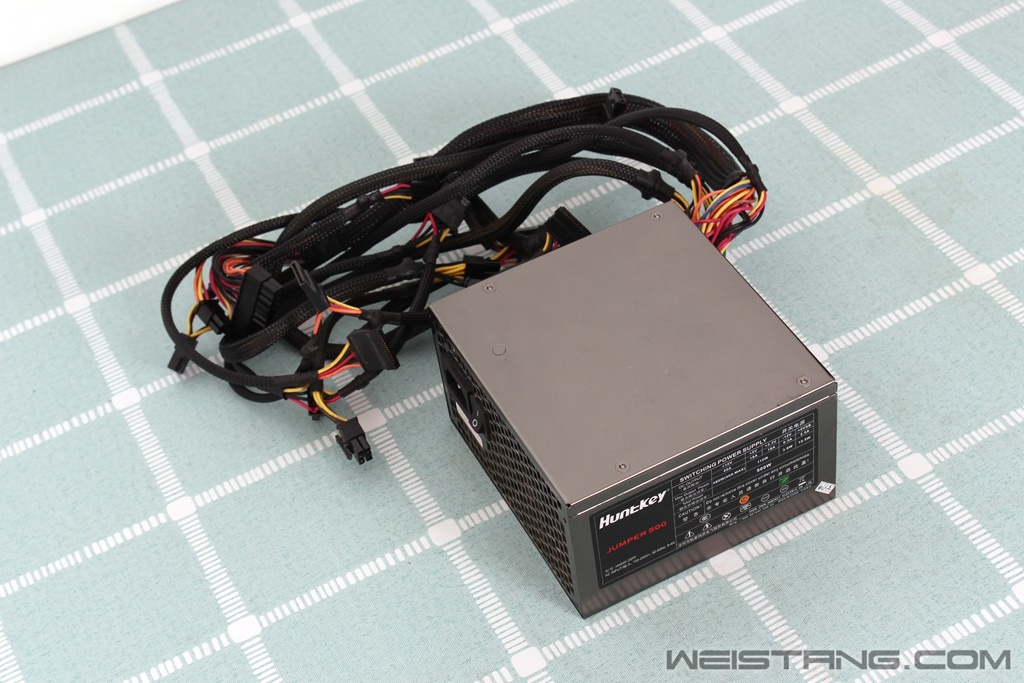

航嘉JUMPER 500电源
额定500W的电源驾驭FX-8300和Vega56感觉还是没问题的，文章在性能测试部分有满载功耗数据。
升级配件选择

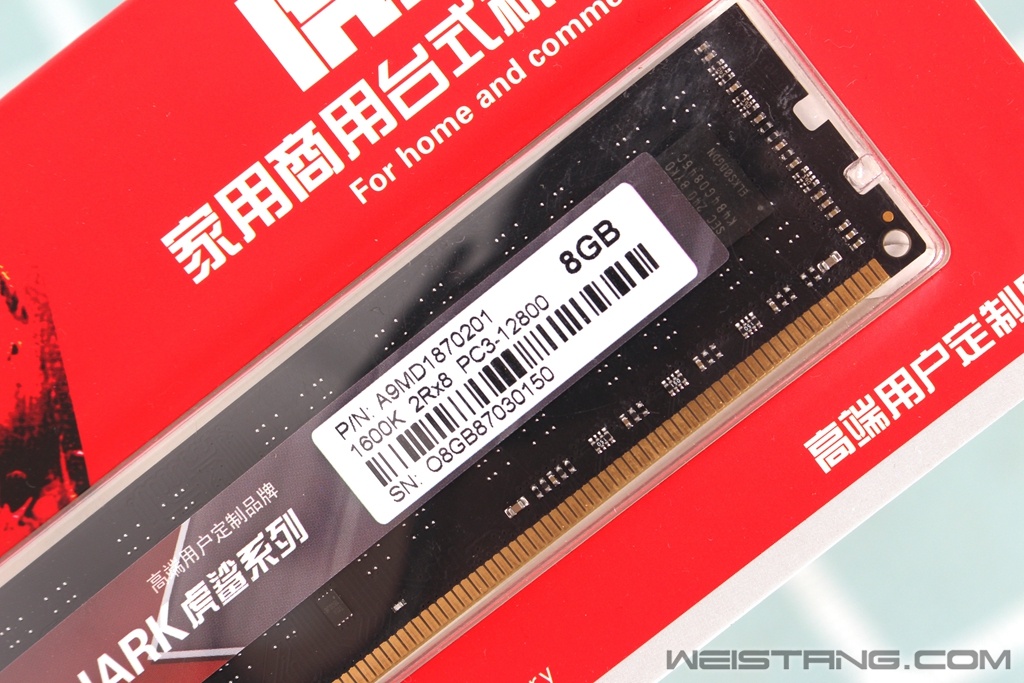

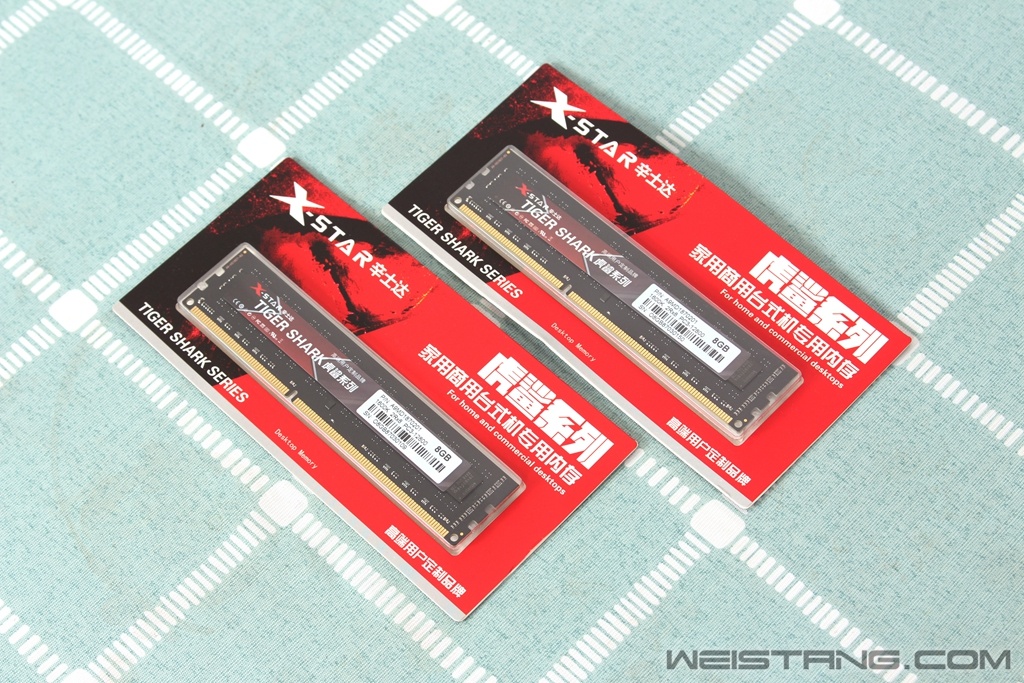

辛士达虎鲨系列内存，单条8g，1600MHz。
有些朋友可能连这个内存牌子都没听说，用这个内存是因为在本地电子城认识代理，价格自然会便宜不少。
媳妇说机箱要像我的一样，必须能亮光，那带RGB灯光效果的水冷是不能少了。

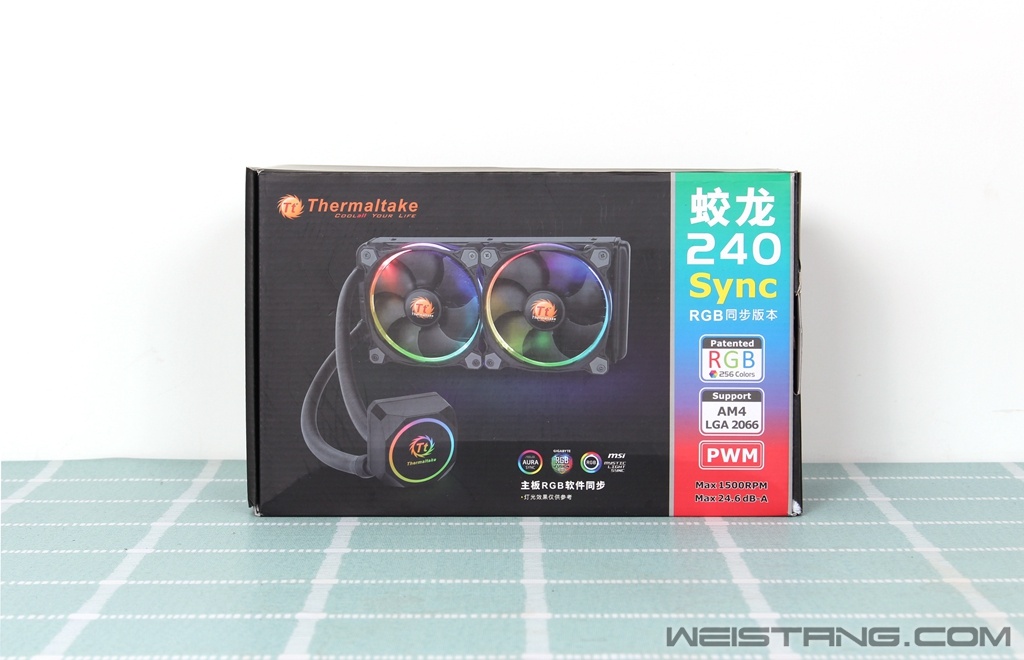

TT蛟龙240水冷支持多种厂商的RGB灯光联动。
冷排特写
冷头特写

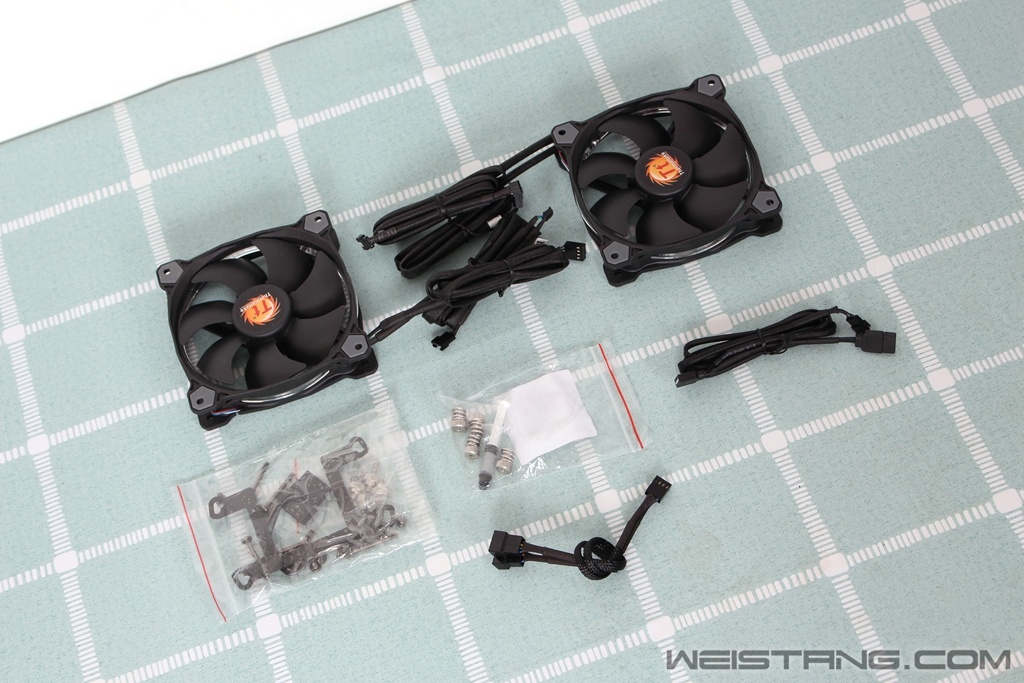

其他配件
如果你细心你就会发现一个比较重要的问题，第一是技嘉的老主板根本不支持灯光联动功能，第二是蛟龙240不带灯光控制器。那么怎么解决这个灯亮不起来的问题呢？接下来这个小设备就能搞定。当时选这款带RGB灯光联动的散热器也是为后续的CPU和主板的升级做一些灯光功能的预留，现在没办法直接支持不代表以后就支持不了。

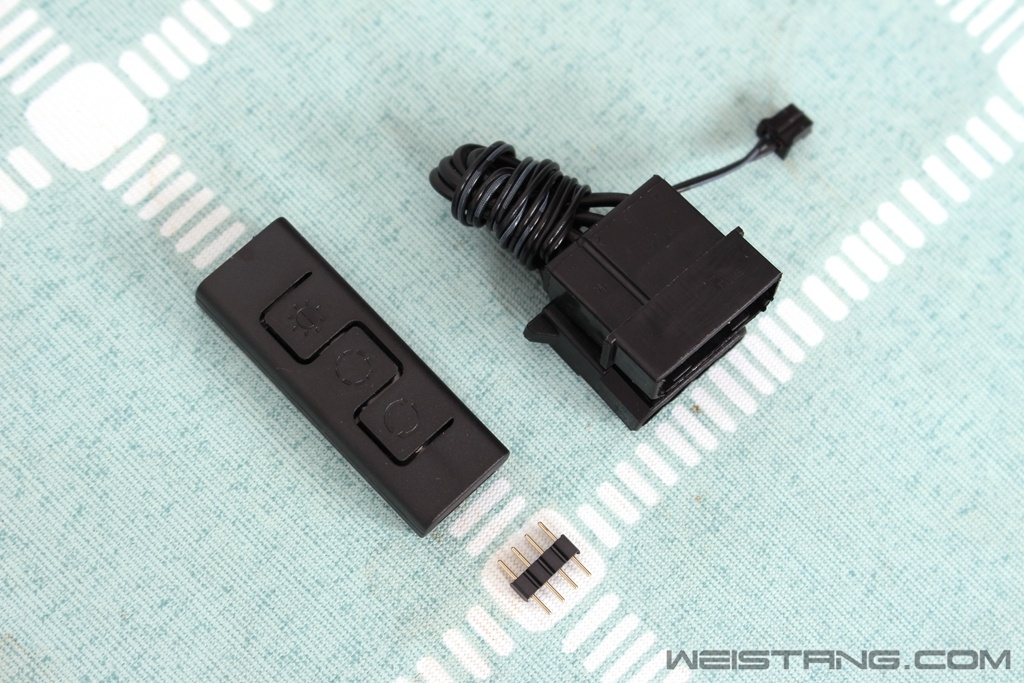

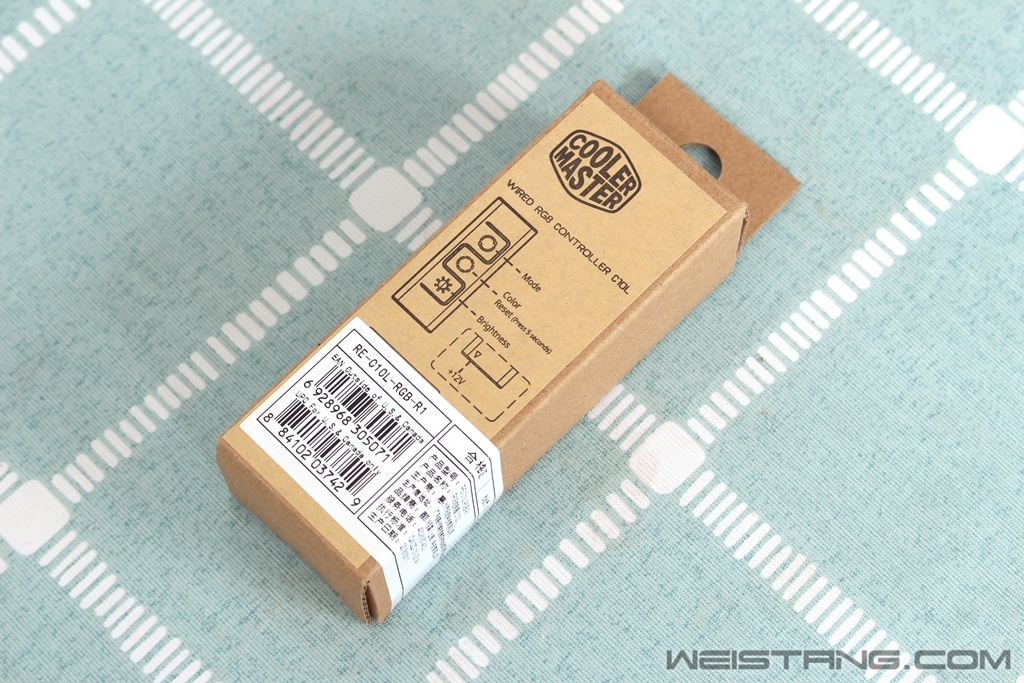

酷冷至尊超级便宜的灯光控制器，支持12V 4PIN 的灯光控制接口，搞定蛟龙240的灯光是妥妥的没问题。
控制器非常的小，背面还有磁吸附功能，但是磁力很弱，吸附能力差，安装的时候我都是用双面胶贴的。

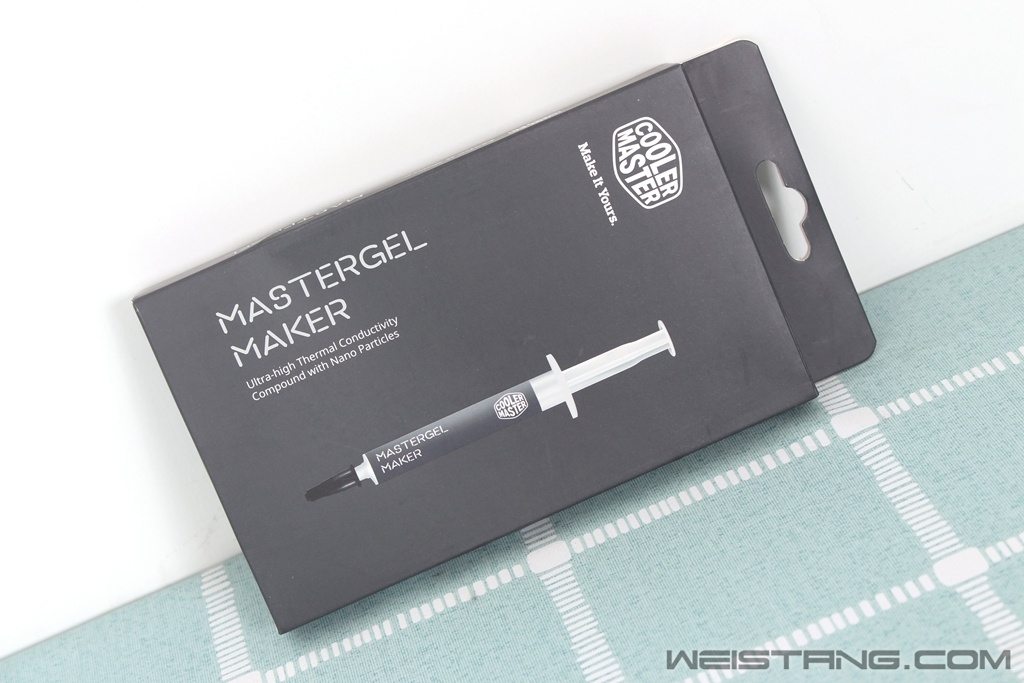

酷冷至尊的钻石纳米导热膏，想要降温到位好的导热硅脂是不能少的。
湿巾、刮板、注射器。
接下来就是刚撸到手没1个月就要被媳妇抢走的显卡，讯景Vega56。

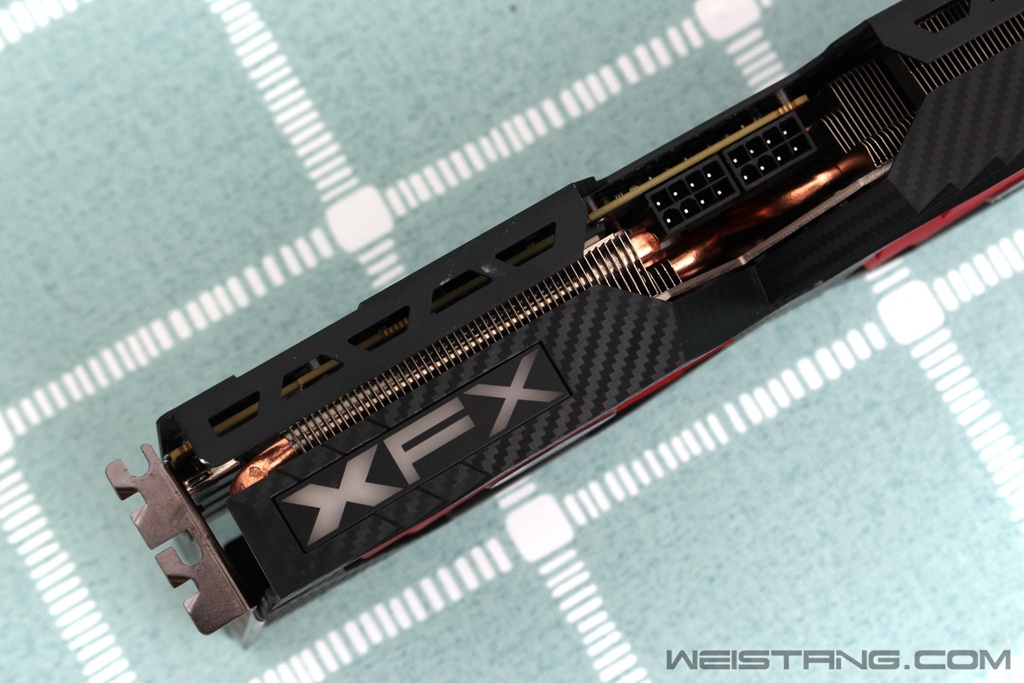

显卡的因为采用了HBM2黑科技显存所以PCB板子非常的短，但是散热器却很长，毕竟尺寸大散热效果很好一些。
既然买了酷冷的导热硅脂，在显卡上也用了一些，尽量让各发热部件温度都低一些。
遗憾的是Logo只能显示红色灯光。

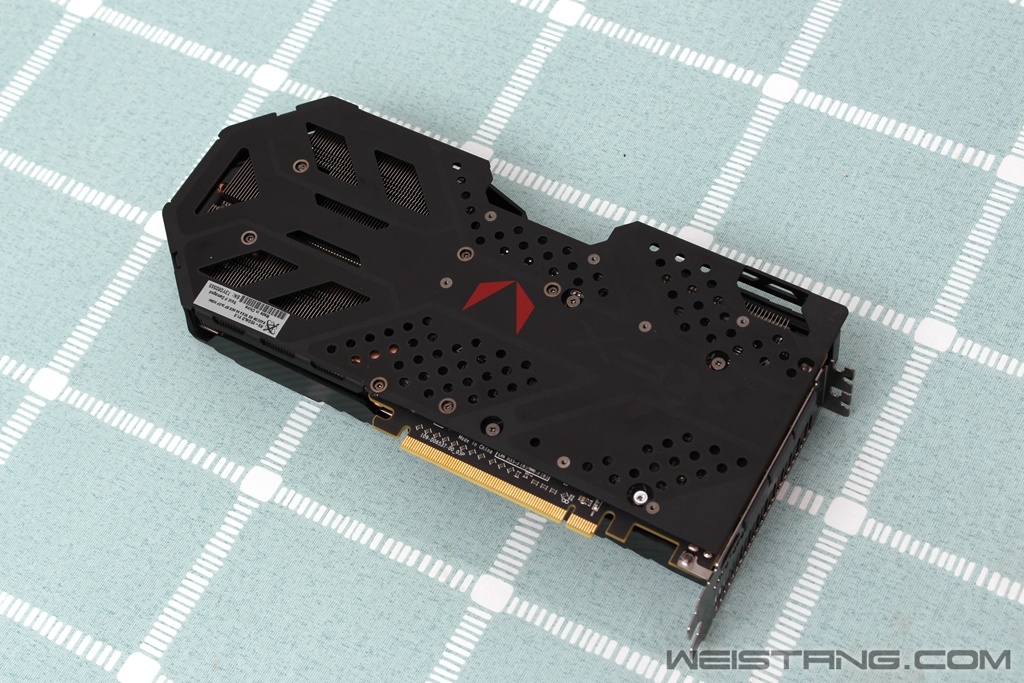

显卡背面特写
对于FX-8300配Vega56简直就是小马拉大车，后续的性能测试会看到小马的力量还是弱了些。
最后是选择的酷冷MS600，这机箱的线条比较简约，关键是妹子喜欢。

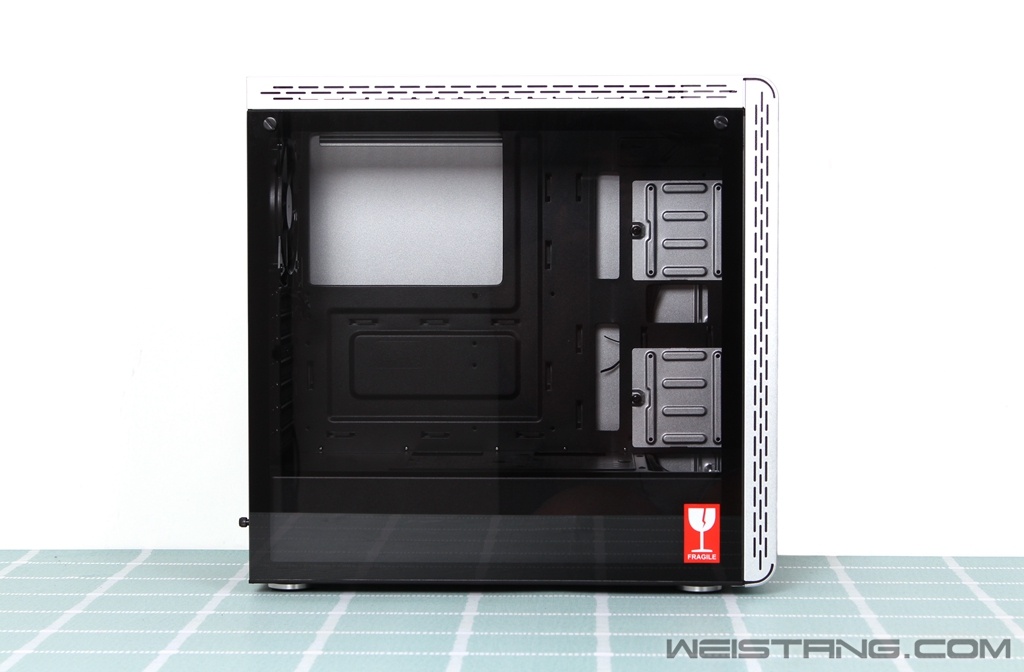

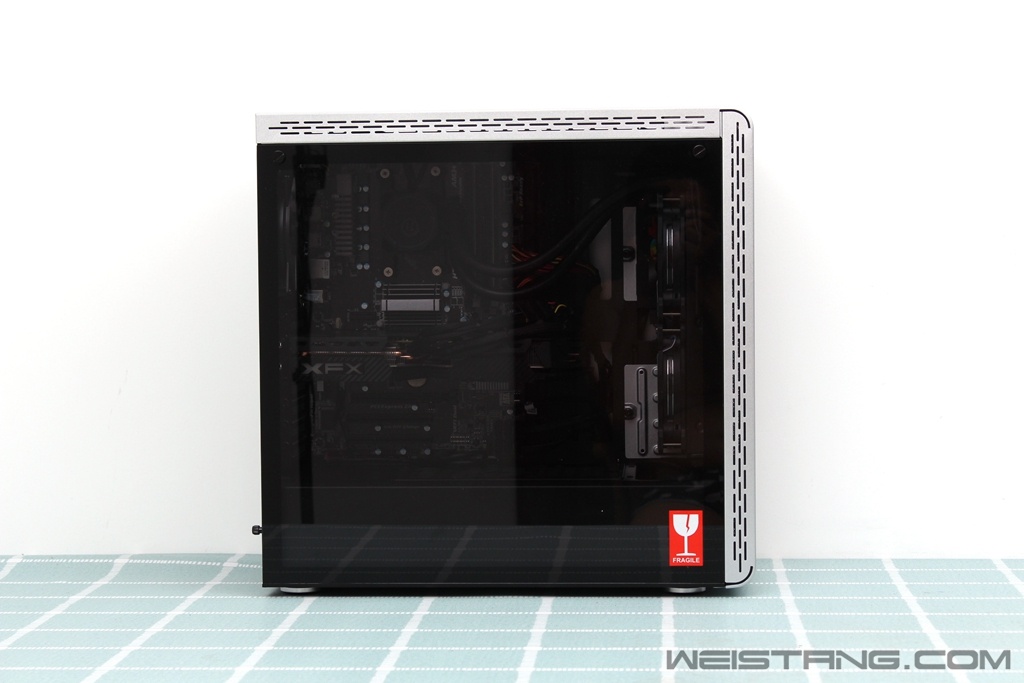

侧透的通光效果还是蛮好的。

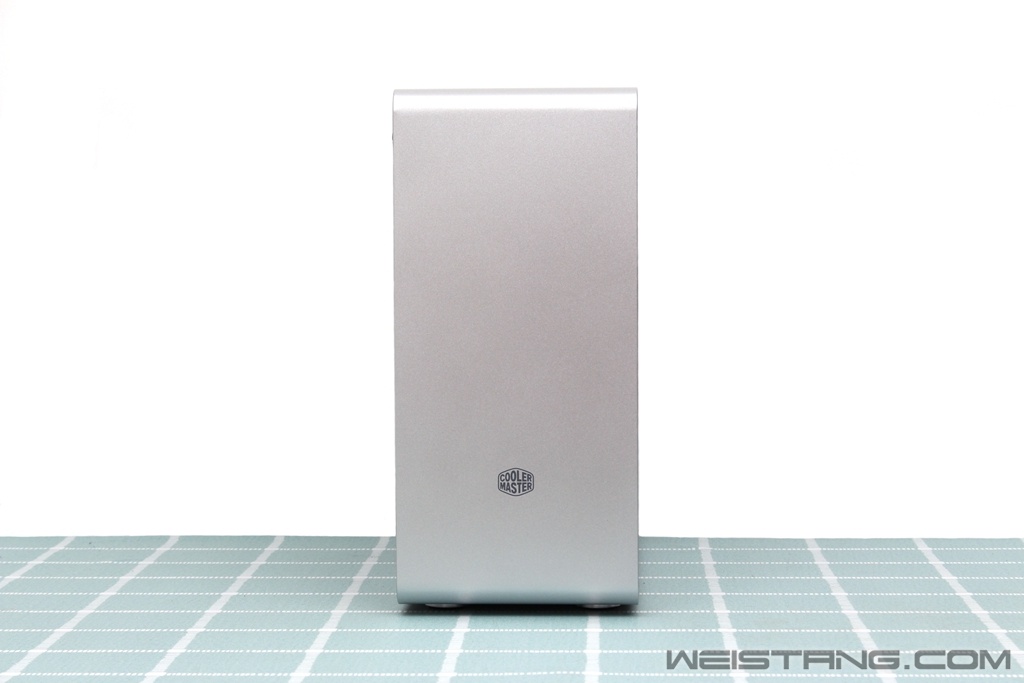

前脸特写
机箱顶置的开关及IO接口

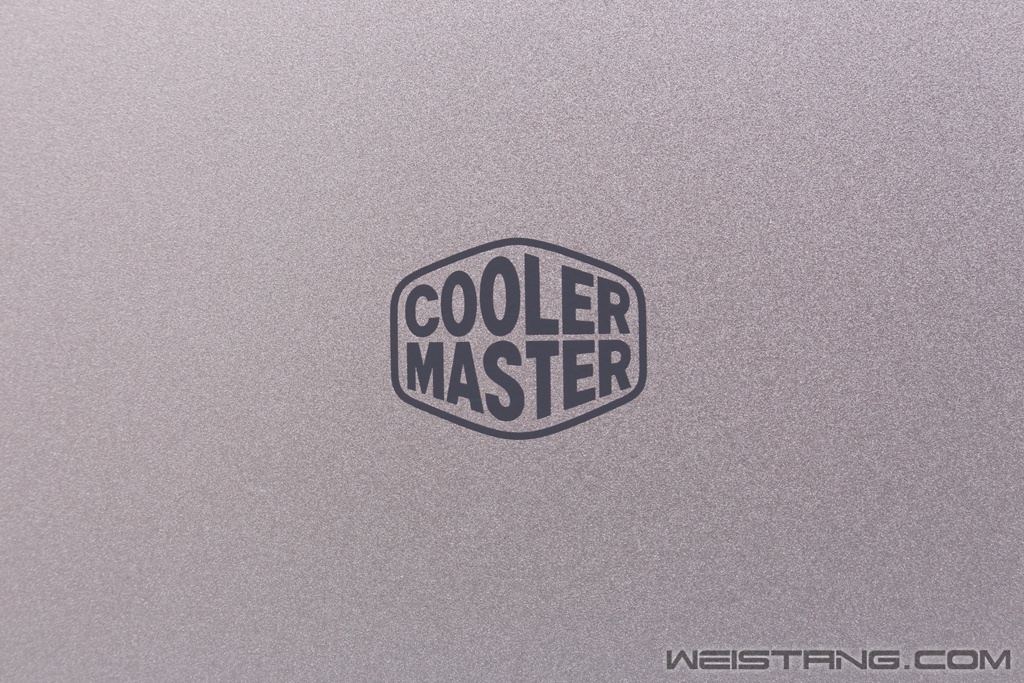

Logo特写

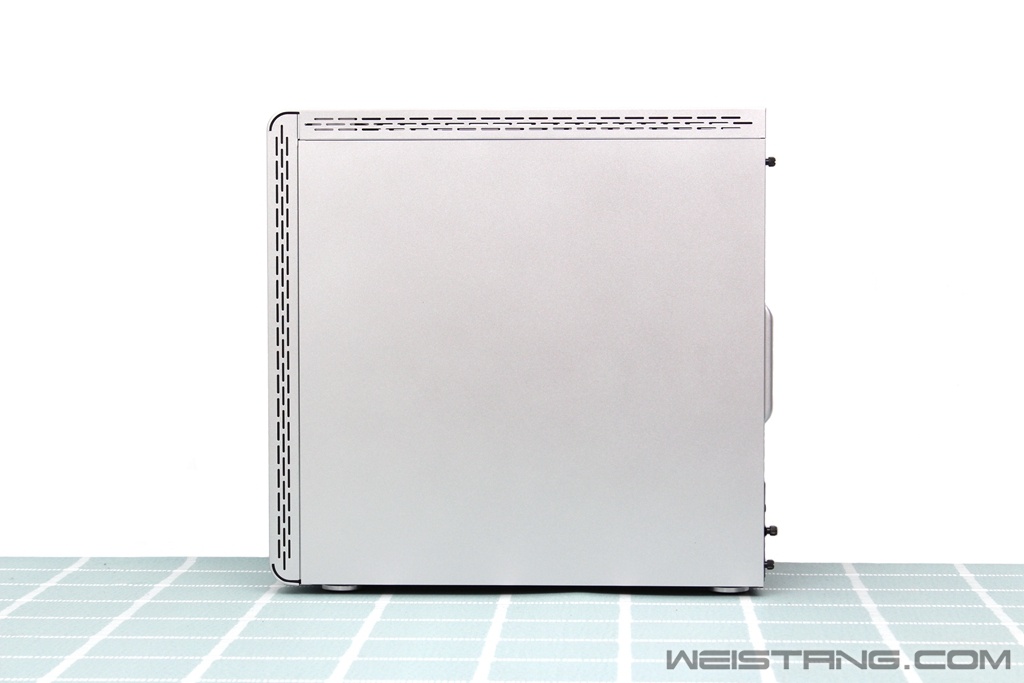

背板不透光

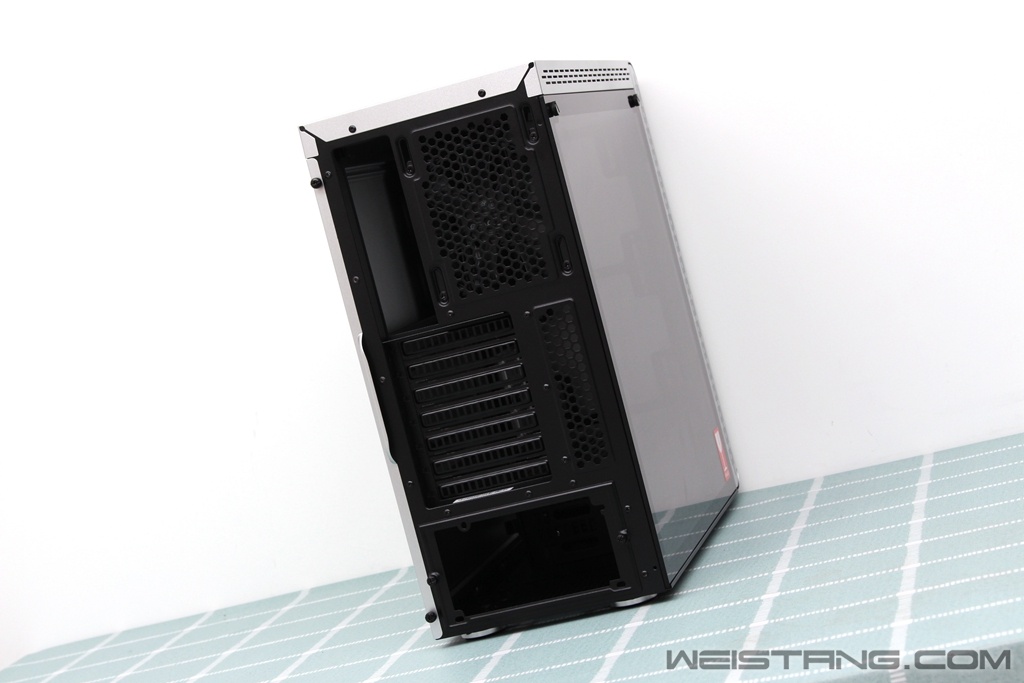

后面特写
酷冷MS600以银色的色调为主金属表面磨砂颗粒非常的细腻，一体式外壳的流线型比较好，金属前脸和顶部还能增加一些整机的散热效果。

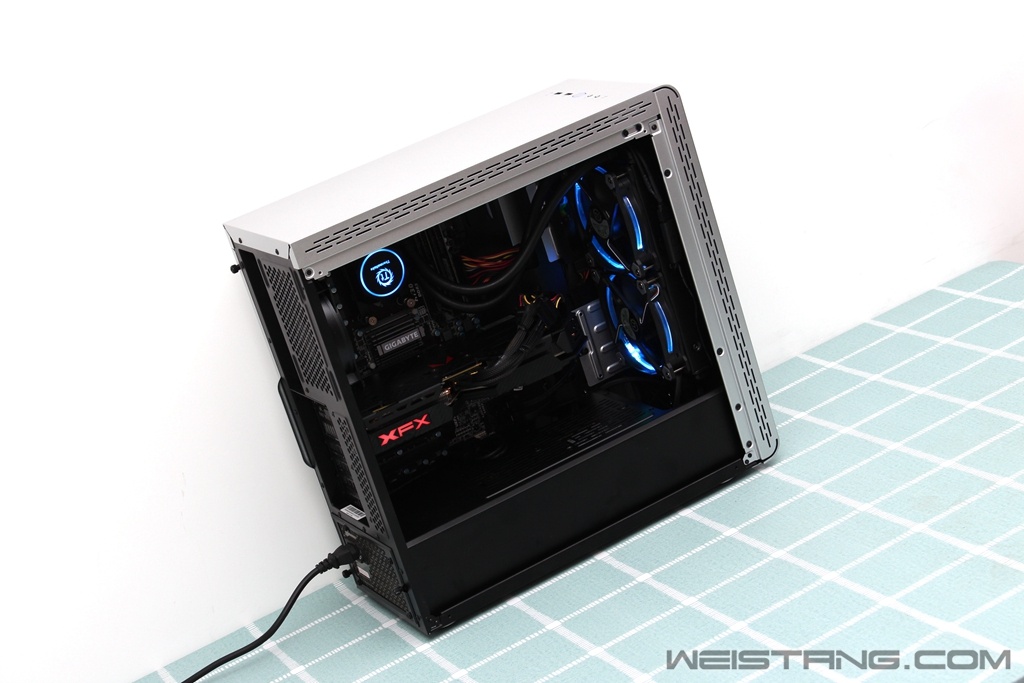

装机效果展示
整机升级安装完毕，接下来该说说安装过程中的一些小故事了。
安装完成后的机箱内部

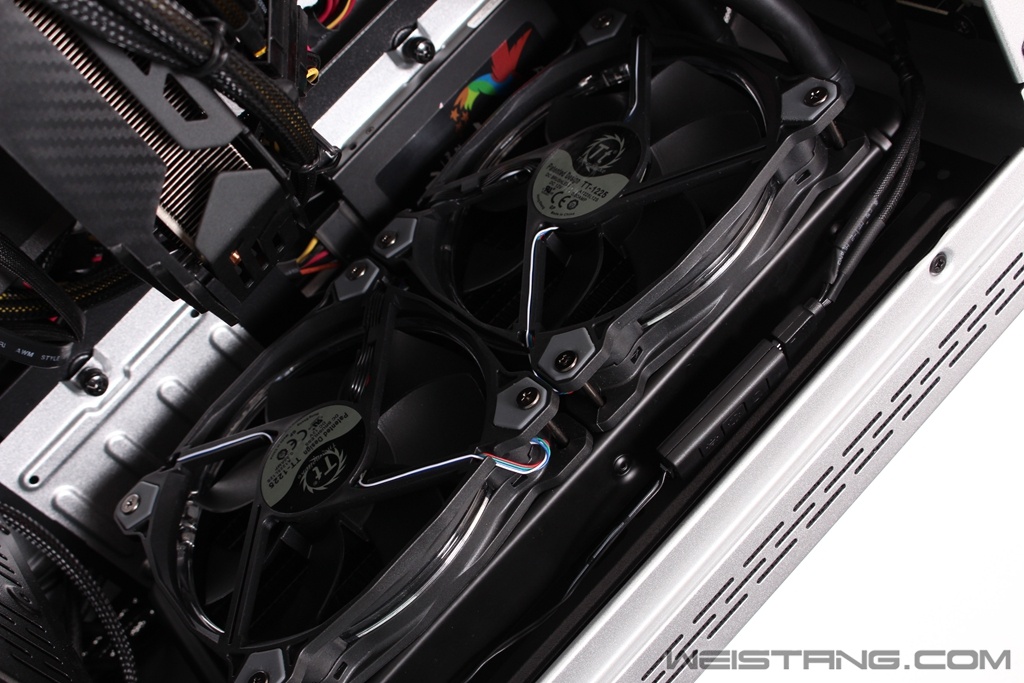

将TT蛟龙240一体式水冷的冷排只能装在机箱的前置预留位上，按理说风扇是不能这么装的，风扇应该装在冷排的前面，让风扇给冷排吹风这样的降温效果最好，那么问题来了，一旦装在冷排前面风扇侧透的灯光和扇叶透出的灯光会被机箱侧面和冷排彻底挡住，不得已才把两个120的风扇装在冷排的后面让它来抽风降温。这就是选择灯光还是选择温度的问题，媳妇要能亮灯，我只能选择前者。

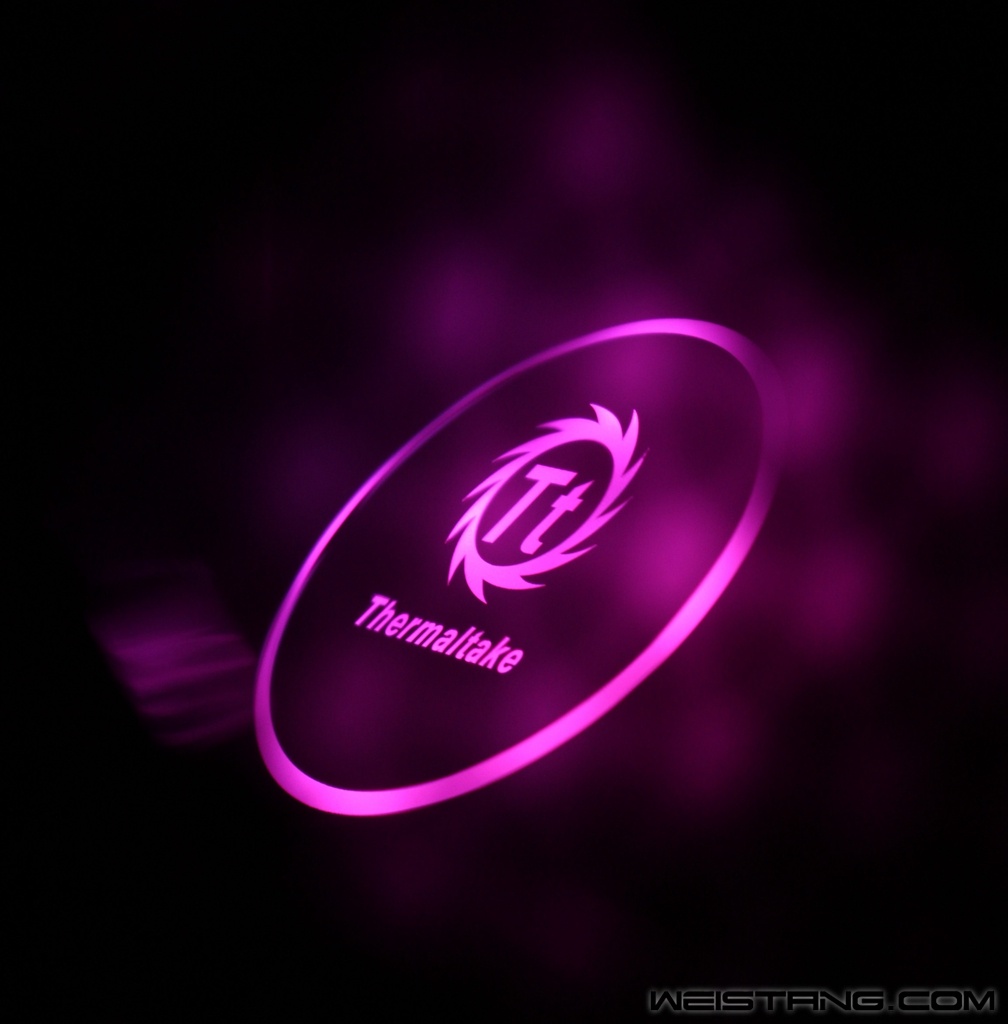

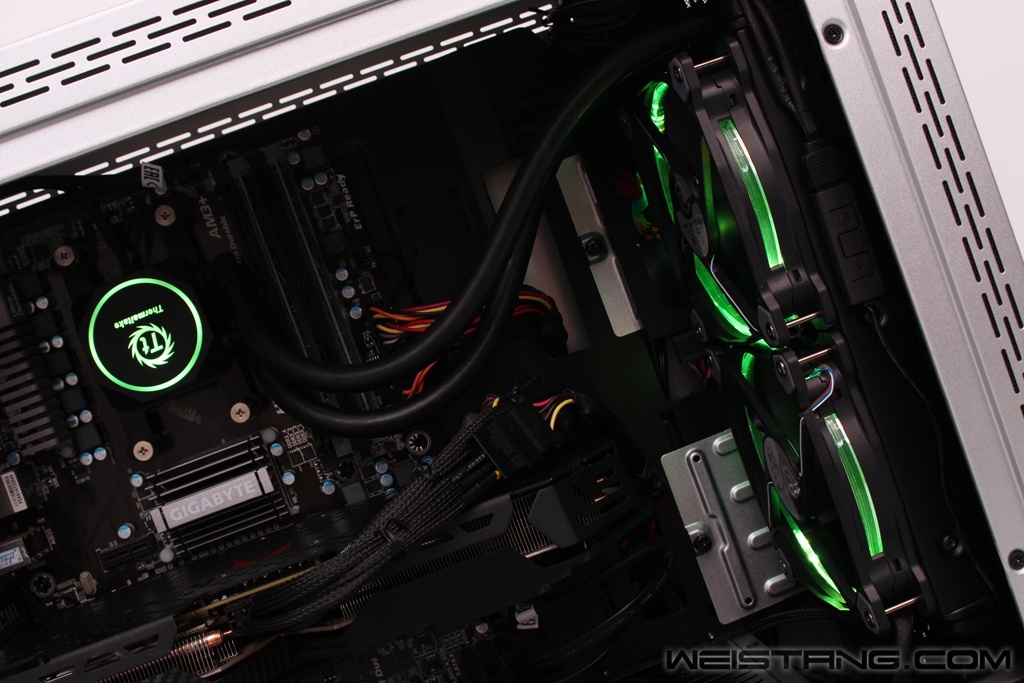

TT蛟龙240一体式水冷的冷头特写，冷头也有RGB灯效，后面的实拍中会看到各种灯效。
讯景Vega56显卡
我来说说显卡上面那一大坨的线到底是怎么回事，因为要省钱想继续用老电源，电源瓦数肯定是没问题，但是电源接口却有问题。讯景Vega56显卡是双8PIN的供电接口，而航嘉的JUMPER电源显卡供电接口只支持6+8，这就少了一个8PIN接口，没办法只能想办法找转接线来转一个8PIN出来，我从淘宝买的双4PIN转显卡8PIN的供电线，9.9元还包邮比较实惠。最终通过这个方法解决了供电接口的问题，因此导致显卡上面的供电线会一大坨。

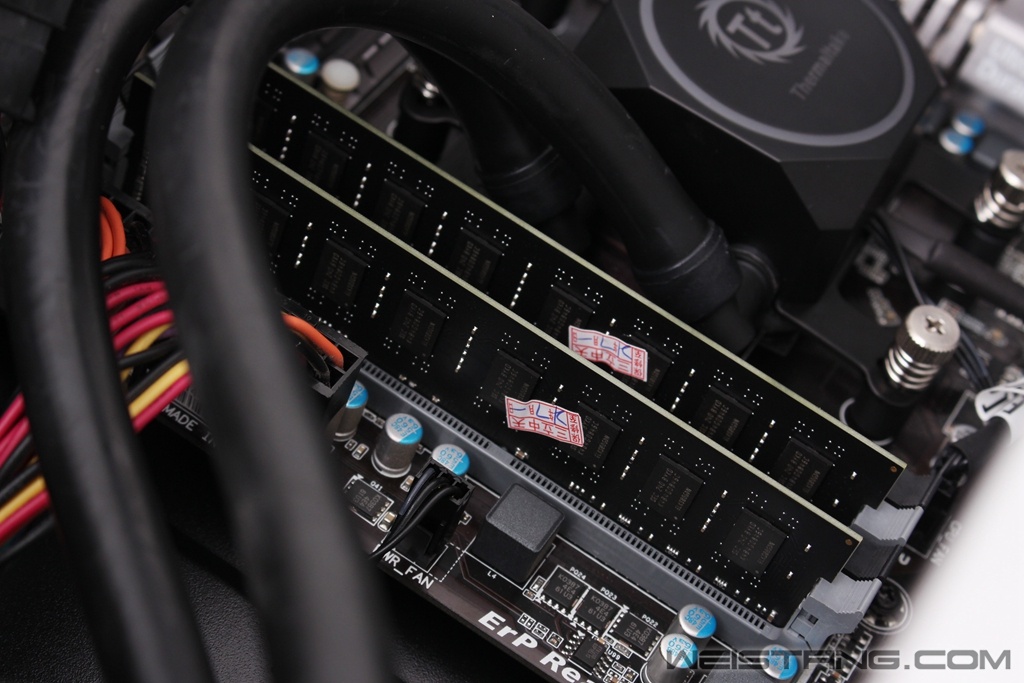

内存特写
机箱后部的12厘米风扇，其实一直想把这个风扇换成蛟龙240一体水冷的风扇，这样可以让灯效更完美一些，但是在淘宝苦寻很久都没发现蛟龙240的风扇能单卖，因此这个后部的风扇就没有换掉。

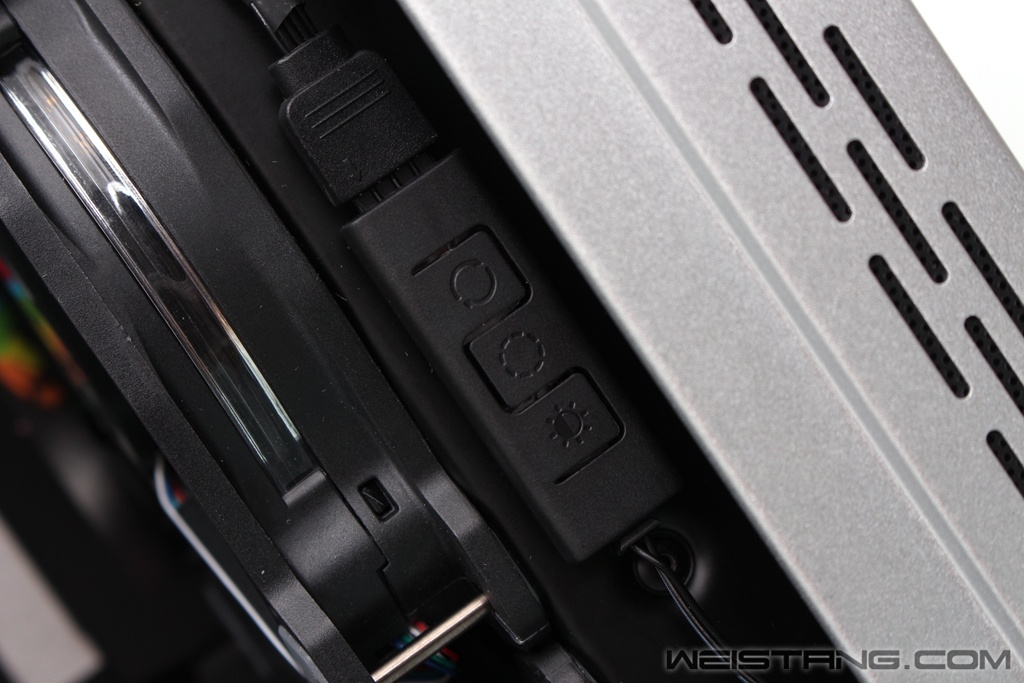

酷冷的灯光控制器，用双面胶贴在冷排的侧面，拆下玻璃侧门就能很方便的按到开关。
威刚的SP900固态被冷排彻底挡住了，虽然是被挡住但是侧面还是预留了足够的拆卸空间，固态的支架可以很轻松的拆卸和安装。

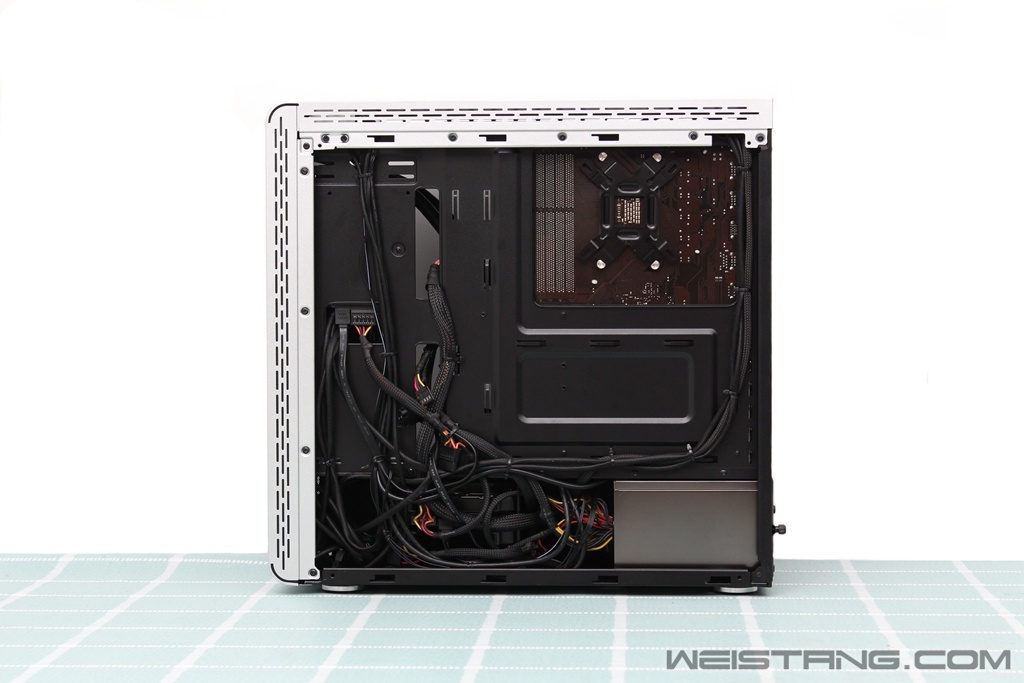

机箱背面走线特写，因为不是用的模组电源，所以走线会比较难看，很多线是为了接口的需要被强制拉到某个位置，想把背线走好看，模组电源真是不能少。
电源越来越没有存在感了，被藏的严严实实。电源出线的前部有一些空前，不需要的线可以尽量藏在这里。

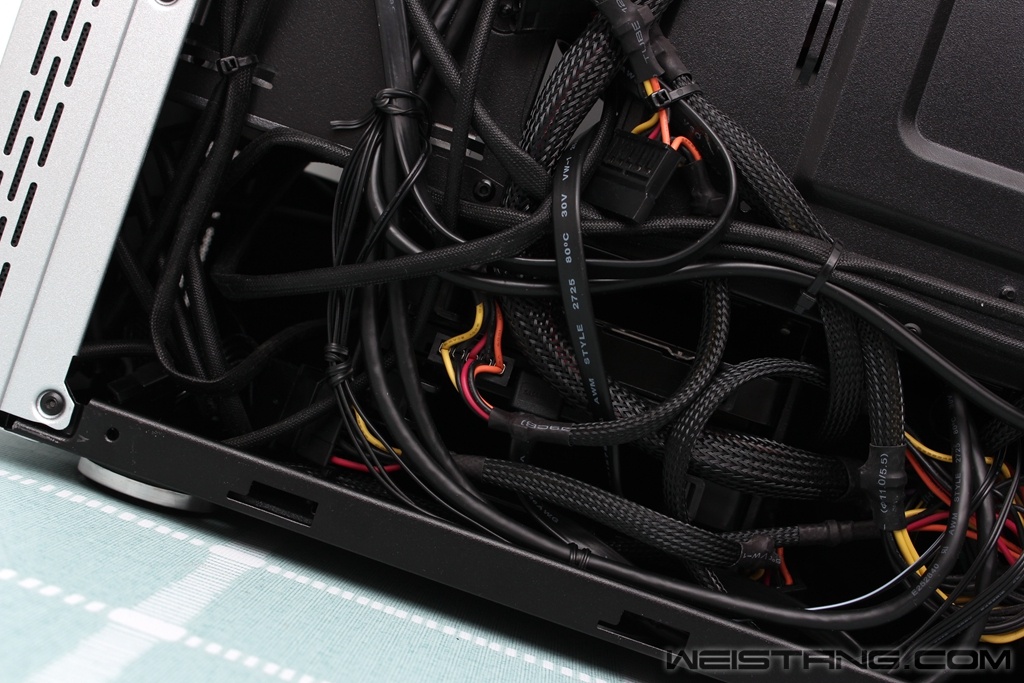

这里最乱了，我实在是理不清了，彻底把3.5英寸硬盘的两个支架给挡住了。
侧面的预留孔可以很方便的给固态插线。

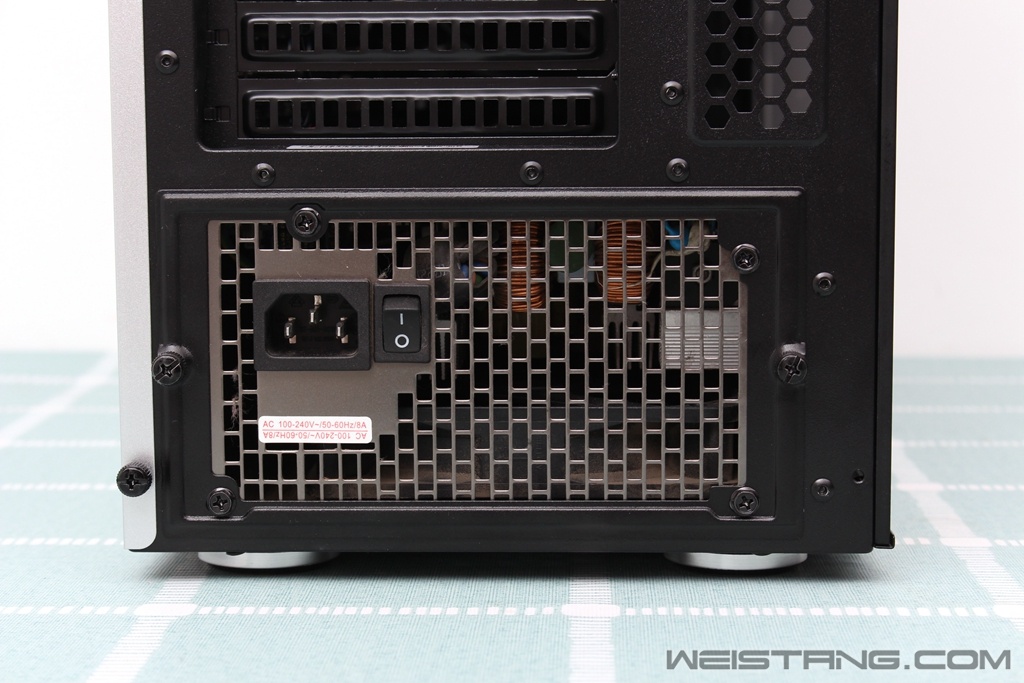

机箱后部特写
主板背面的接口部分
显卡接口1HDMI+3DP
电源装机前特地拆开清了清里面的灰尘，之前的机箱底部没有防尘网，导致电源内的灰尘的毛毛特别多。

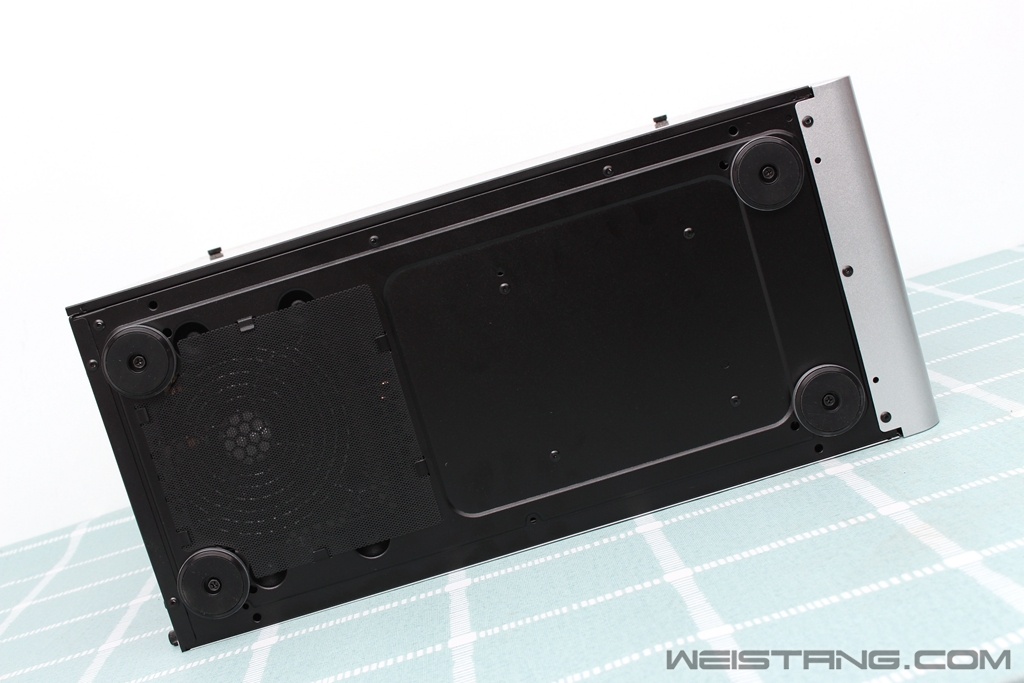

机箱底部拥有4个圆形的橡胶防滑脚垫。
脚垫部分特写
电源底部有加装防尘网，防尘网的定期清理还是很必要的。
整机实拍
TT蛟龙240一体式水冷在灯光方面的表现还是不错的，至少媳妇看着满意。
测试数据
升级后电脑的配置清单
AMD FX-8300处理器参数

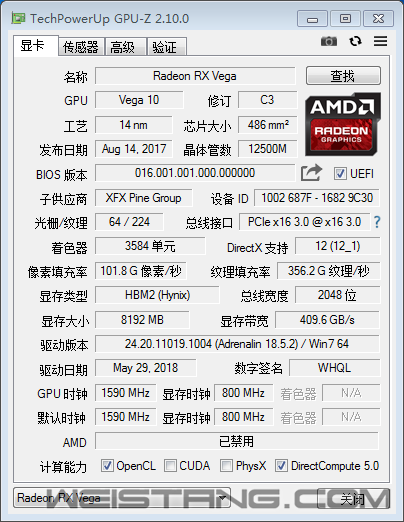

讯景Vega56显卡参数

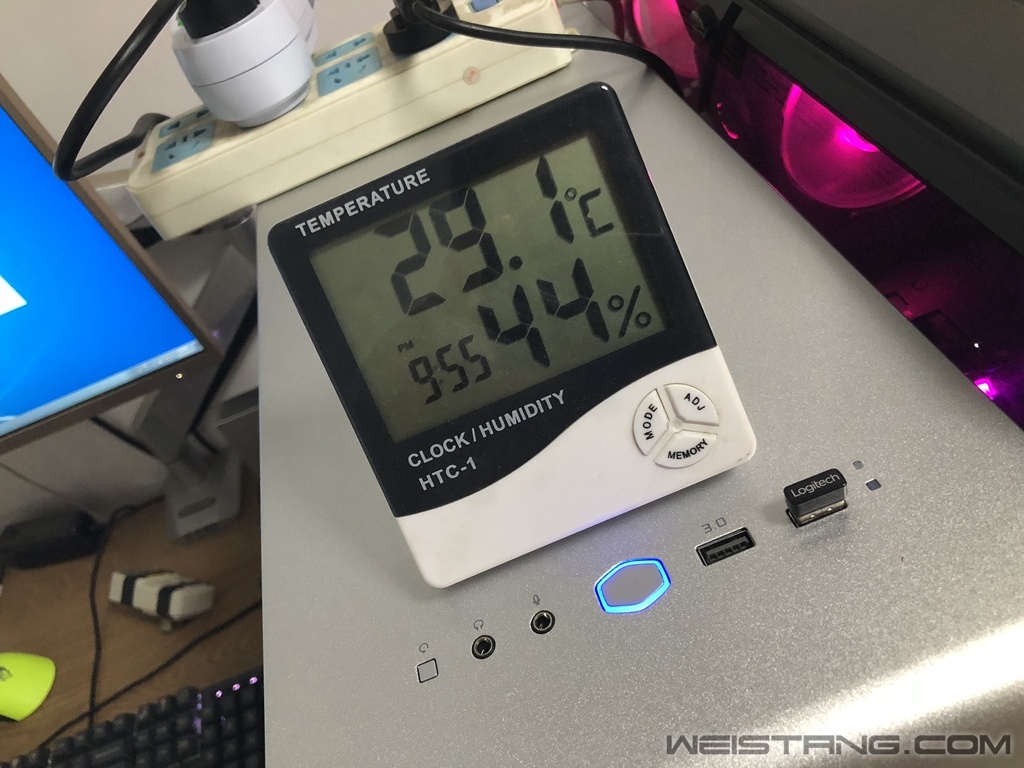

室温29℃

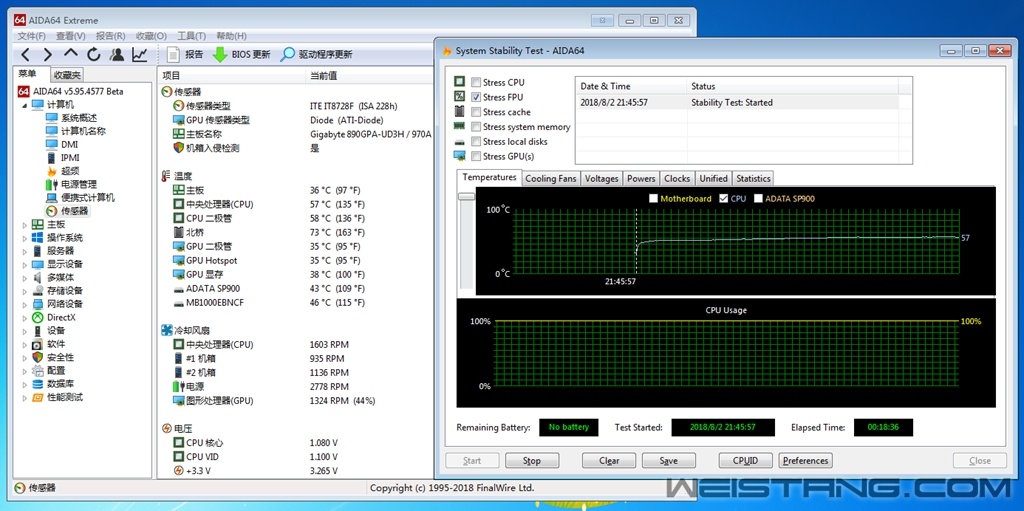

首先进行CPU的满载温度测试，看使用了TT蛟龙240一体式水冷以后处理器温度能降到多少，通过21分钟的拷机测试CPU的最高温度为57℃（室温29℃），比升级前的65℃降了不少。

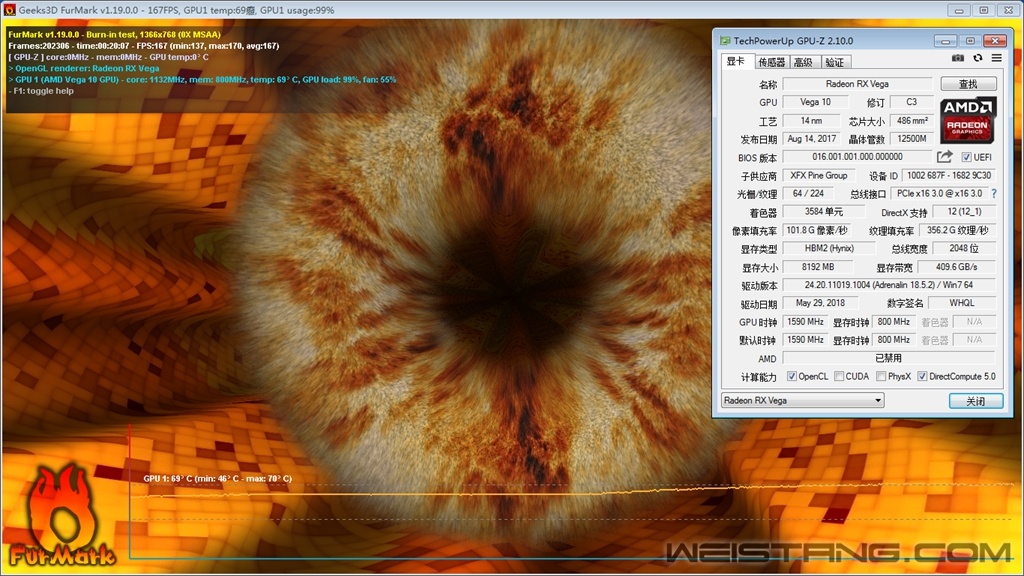

其次是讯景Vega56显卡的满载温度测试，首先要说明的是显卡的导热膏换成了酷冷的钻石纳米导热膏，满载时风扇转速控制在1600转左右，显卡的满载温度为70℃（待机温度为46℃）
对威刚的SP900做一个简单的读写测试，读取360M/S，写入270M/S。

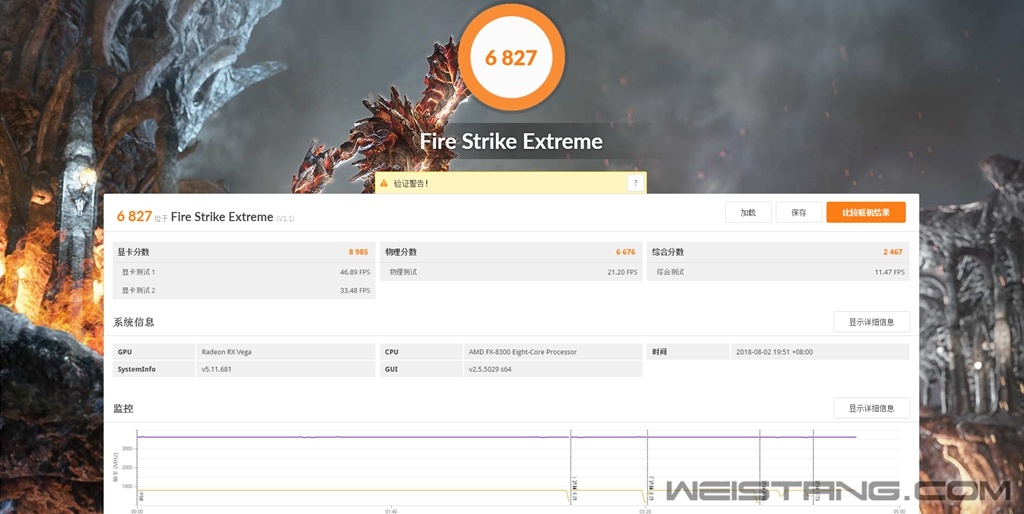

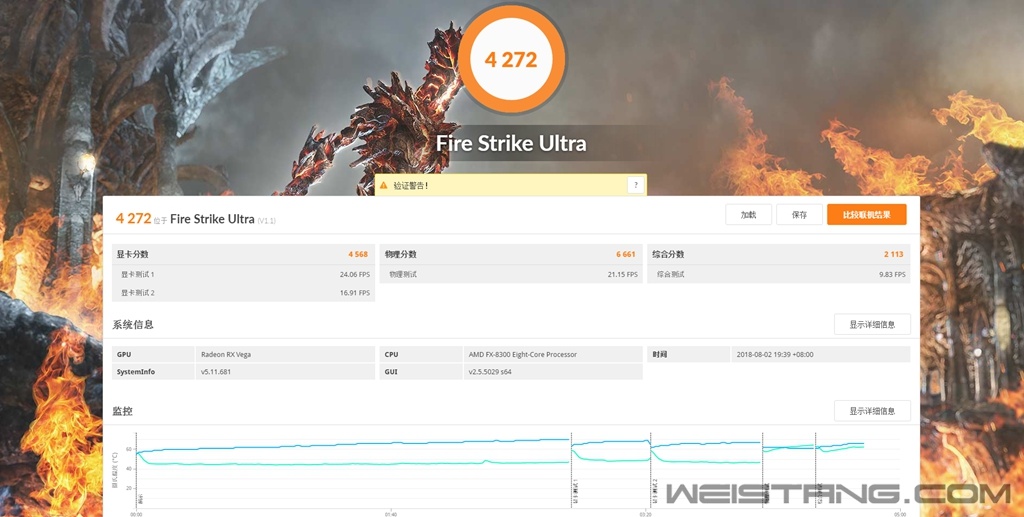

因为是装的win7 64位系统（媳妇只用的惯win7系统）所以只在这里跑跑FSE和FSU，整个显卡的成绩就只做个参考吧，首先整机的性能比较低所以3DMark的跑分测试也低了一大截，这里告诉我们想游戏玩的爽光有好显卡是不行的，整体性能才是关键。显然FX-8300的小马拉不动Vega56这个大车，等手头宽裕了直接给媳妇上个好处理器和主板就彻底到位了。
最后放一张整机满载功耗图，基本可以达到400瓦了，FX-8300电老虎可不是浪得虚名，航嘉额定500瓦电源妥妥扛得住。
经验汇总
处理器：FX-8300太费电，下次升级肯定换掉。
主板：老主板没啥想说的，下次升级跟CPU一起换掉。
内存：想要长久用，推荐还是买大品牌的，我知道离下次升级时间不会太长，所以买个小品牌的对付一下。
散热器：TT蛟龙240一体式水冷如果装在酷冷MS600上只能安装在前置支架上，想要风压强那就把风扇装在冷排前面，这样安装散热效果最好但是灯光效果就彻底被挡住了，如果安装在冷排的后面，散热效果差一些但是灯效会好很多。按照我现在的装法冷排在前风扇在后会导致安装冷头的时候Logo正不过来，因为管子长度收到限制只能让Logo反过来才能装上，如果把风扇装冷排前面，冷头安装时Logo可以正过来。这里大家要注意一下。
显卡：讯景的Vega56供电部分为双8PIN接口，买显卡的时候要看清自己电源有没有双8PIN的显卡供电，我这次使用的老电源就不支持，所以还需要转接线来转换一下，因此导致显卡上面的供电线会一大坨。
硬盘：威刚的SP900 128G老固态还是先凑合用，等下次升级在一块换掉，有个固态至少开机速度和游戏读取速度都要比机械快很多，就先凑合着用。
电源：使用航嘉的JUMPER500老电源带来的问题是背线比较凌乱，东拉西扯的一大堆。显卡的供电接口不足，需要另行购买双4PIN转显卡8PIN的转接线。
机箱：酷冷至尊MS600机箱内部支持2个2.5英寸硬盘，2个3.5英寸硬盘，在一体水冷方面前置可以安装1个240尺寸冷排，后置可以安转1个120尺寸冷排，所以对散热的选择需要规划好，就像我这样的选择TT蛟龙240一体水冷前置安装就会有灯光和散热的选择。
酷冷灯光控制器：这个小东西的存在就是给像我这样装机来解决灯光问题的。如果你的散热器支持RGB灯光联动，而主板却不支持，那么你就可以像我一样来用酷冷的灯光控制器解决这个小问题，就是这个控制器的背面磁吸附有些差劲，安装的时候我还动用了双面胶来固定。
最后总结
这次装机过程就是一个生活的小记录，记录一下自己DIY的穷酸历程。CPU和主板是能省就省了，导致显卡的性能没有彻底的发挥。在散热方面采用了TT蛟龙240的一体水冷既有灯光效果，还兼顾了后续主机再升级的兼容性。为了让CPU和显卡同时拥有比价好的散热效果使用了酷冷的纳米钻石导热膏，给显卡换导热膏的直接后果就是保修没了，升级以后的CPU和显卡的散热效果有了明显的改善。在整个装机过程中会遇到很多小问题，有时候在安装方式的选择上就需要一定的妥协，和转换。希望明年手头宽裕了可以在这台机器的基础上再做一些质的升级，最后要提醒大家，千万别让媳妇会用鲁大师。
|
