某论坛大佬的赛睿魔兽世界无线版鼠标，这次是要换微动开关和编码器，本以为过程会像往常一样顺利，没想到这次居然被这个鼠标给刚了。特别是换编码器换的我都想骂人了。但是最后飞线哥顶住压力还是把这鼠标搞定了。

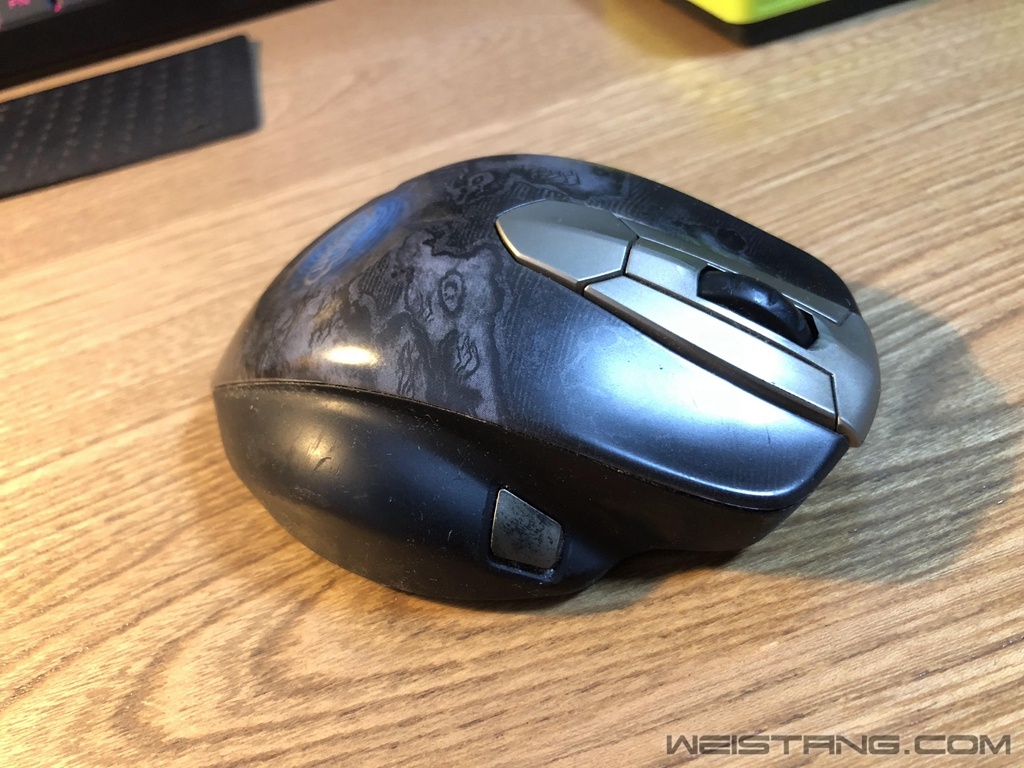

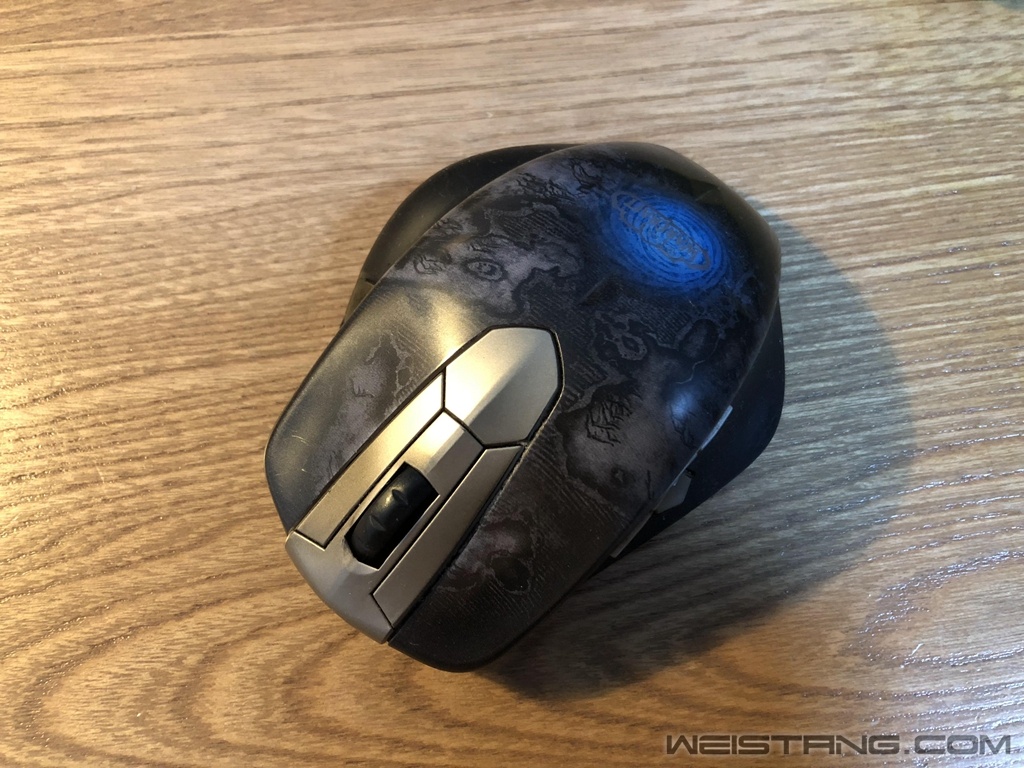

先来个特写
一看就是个经历过魔兽世界战场的鼠标，据这个大佬说他手里有5个这样的鼠标，目前找到两个先发给我维修。

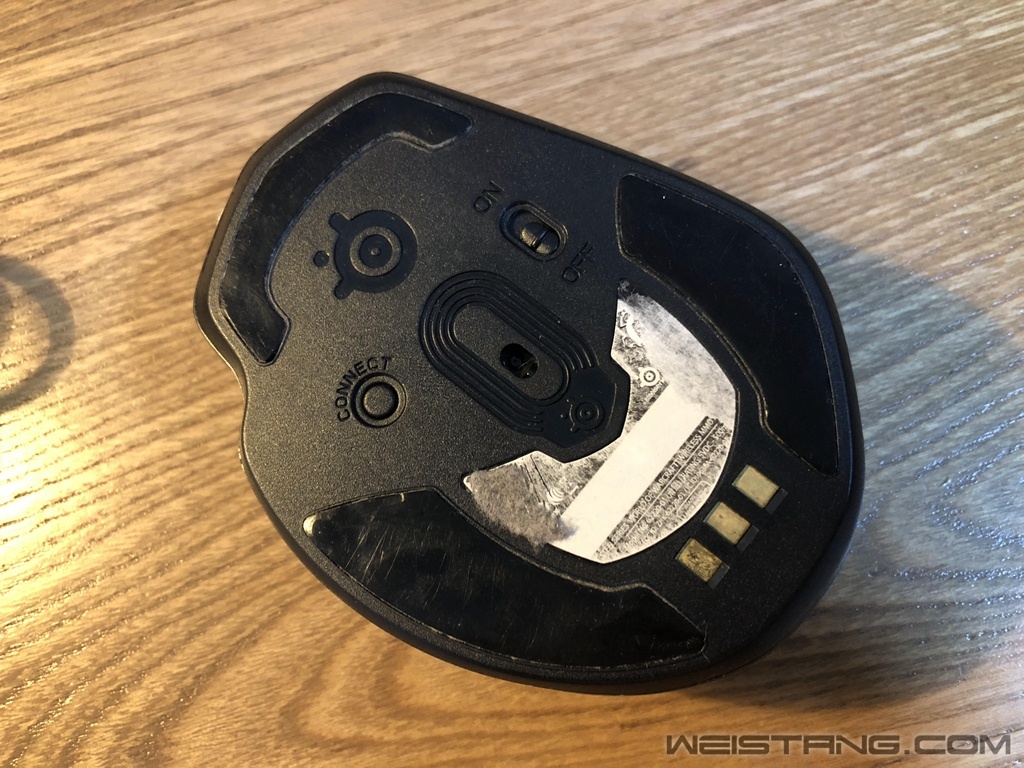

鼠标底部特写，三个充电触点说明鼠标有个很大的充电座。

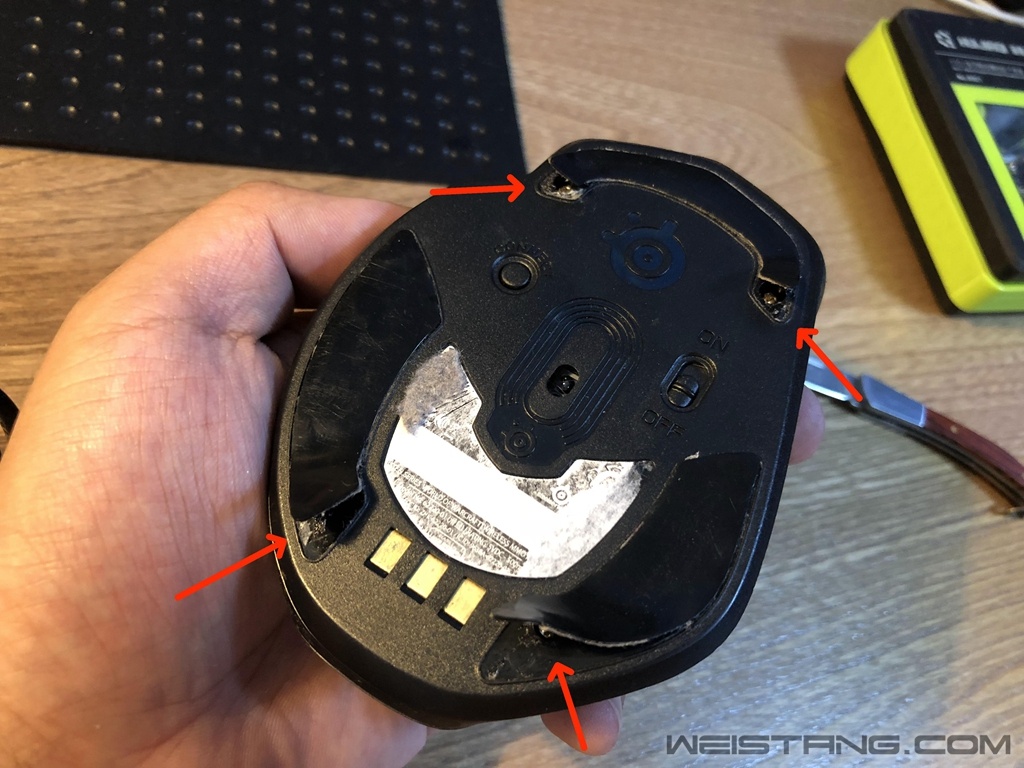

拆解的时候脚贴只需要翘起标记的地方就可以，不用把脚贴彻底撕下来。脚贴撕起的越少，贴回去的时候会越好。
内部特写

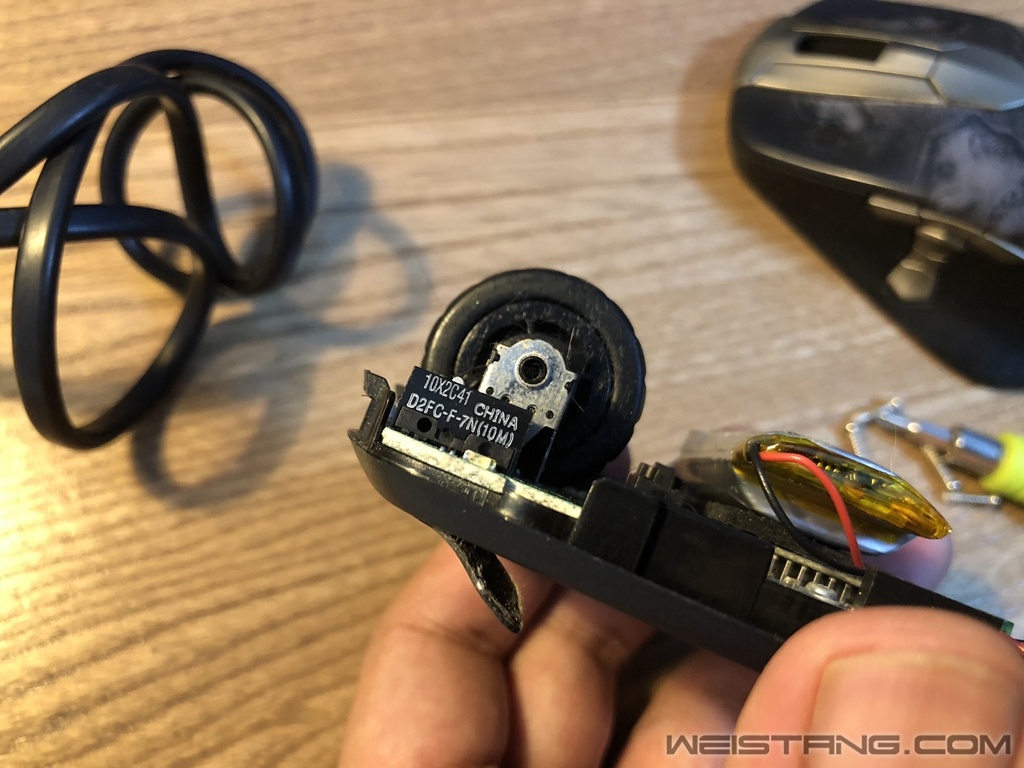

左右键微动使用的是7N(10M)微动，在当时算是高配了。

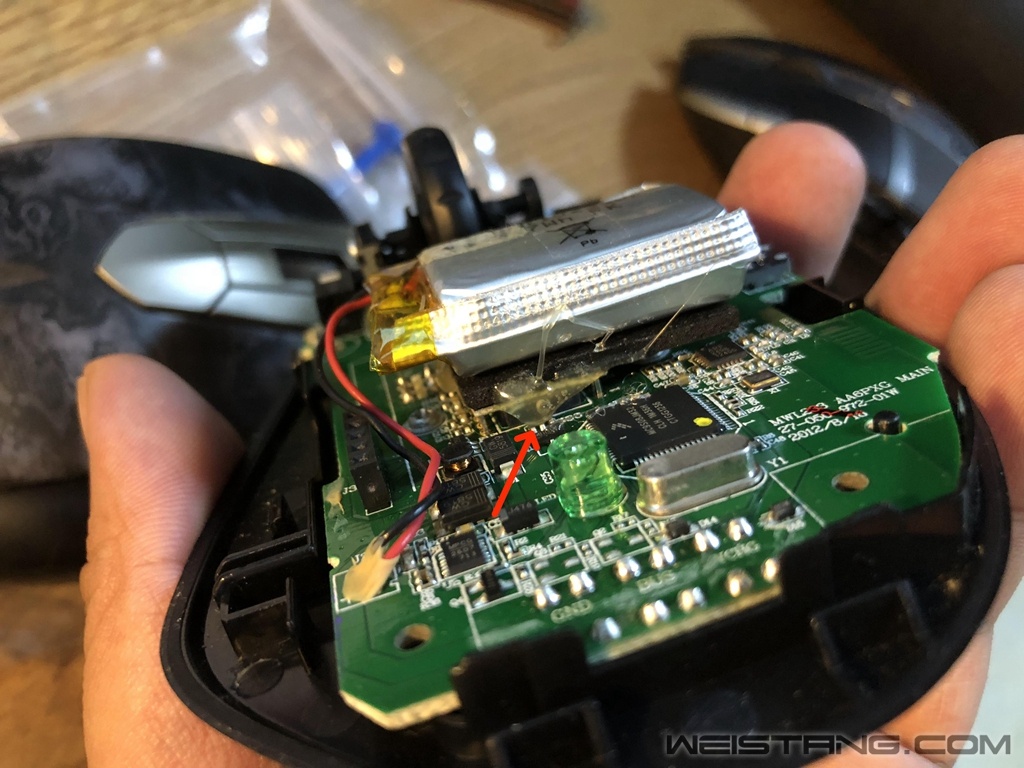

激光器上面沾着一个大电池，胶水很牢固，撕下来就基本贴不回去了。箭头标记的是跟上壳连接的5针插孔，安装时特别需要注意。

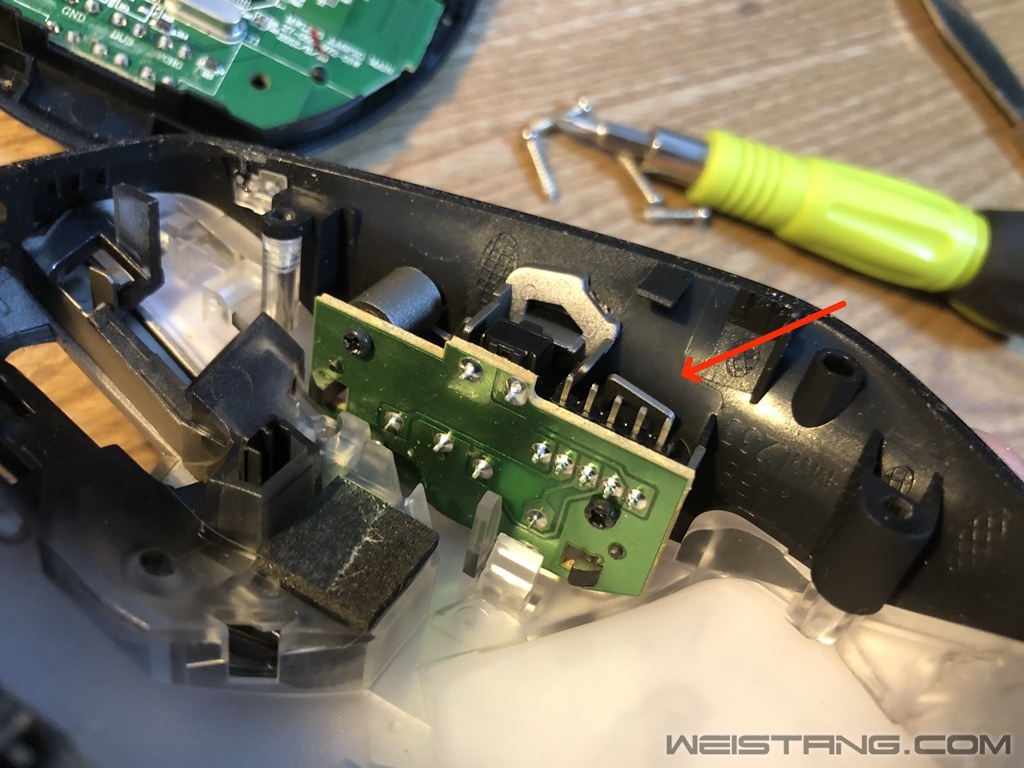

上壳侧键部分，5根插针安装的时候要注意。

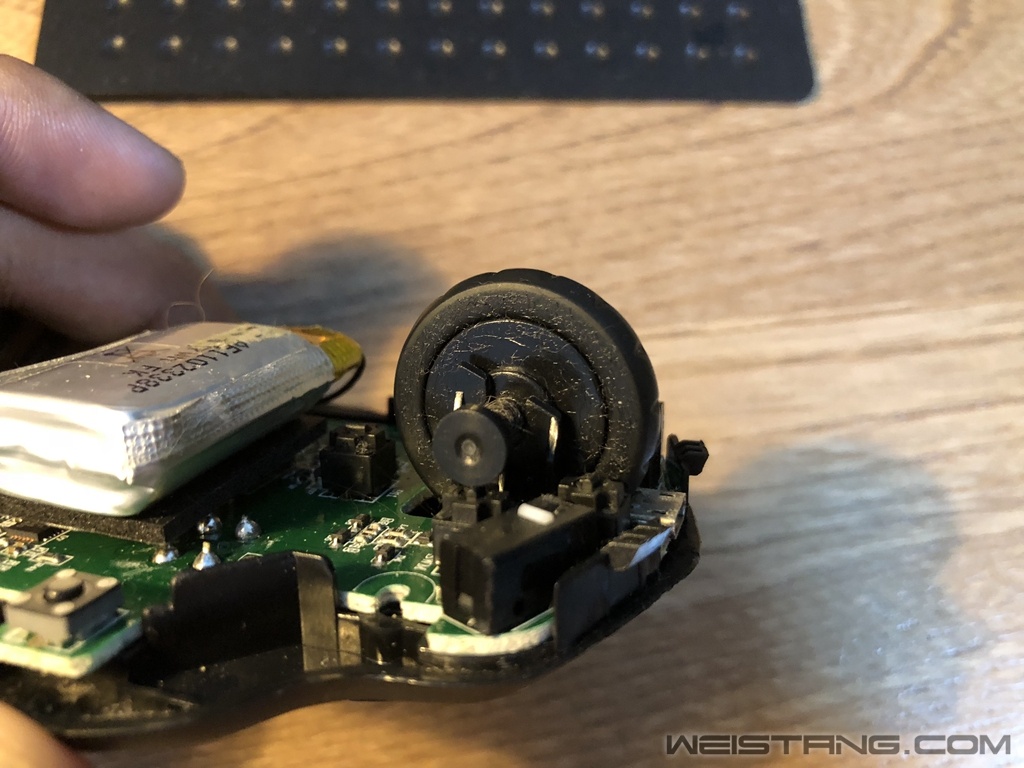

滚轮部分

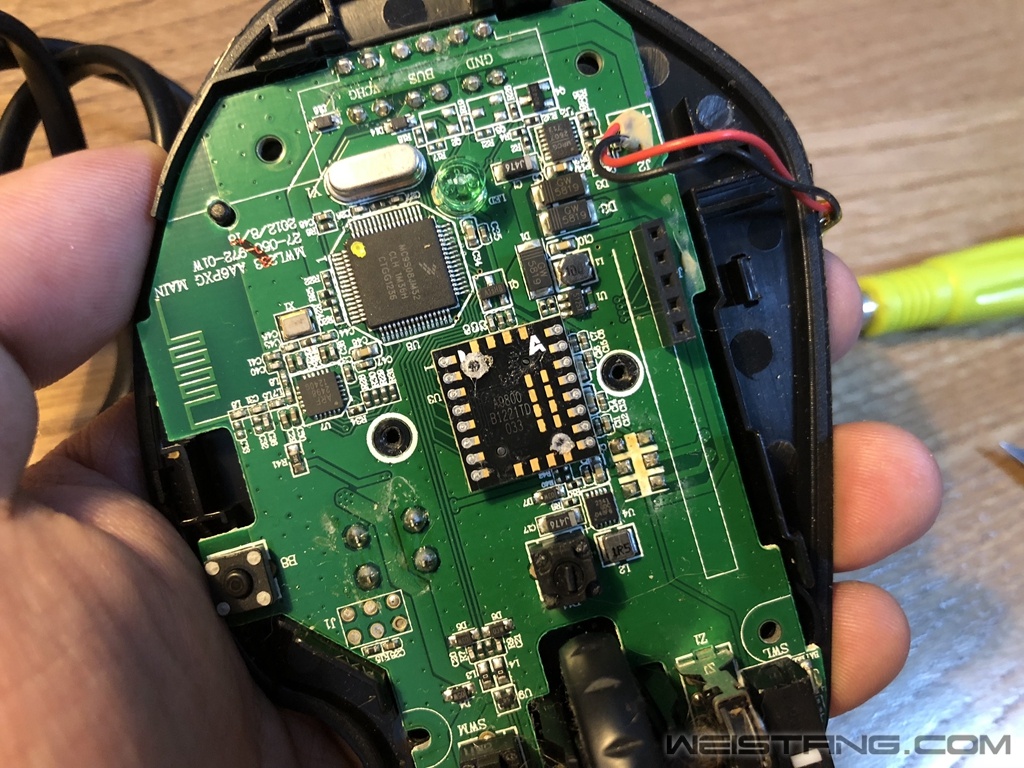

A9800激光芯片，当时那个年代的顶配引擎。
鼠标底部特写。

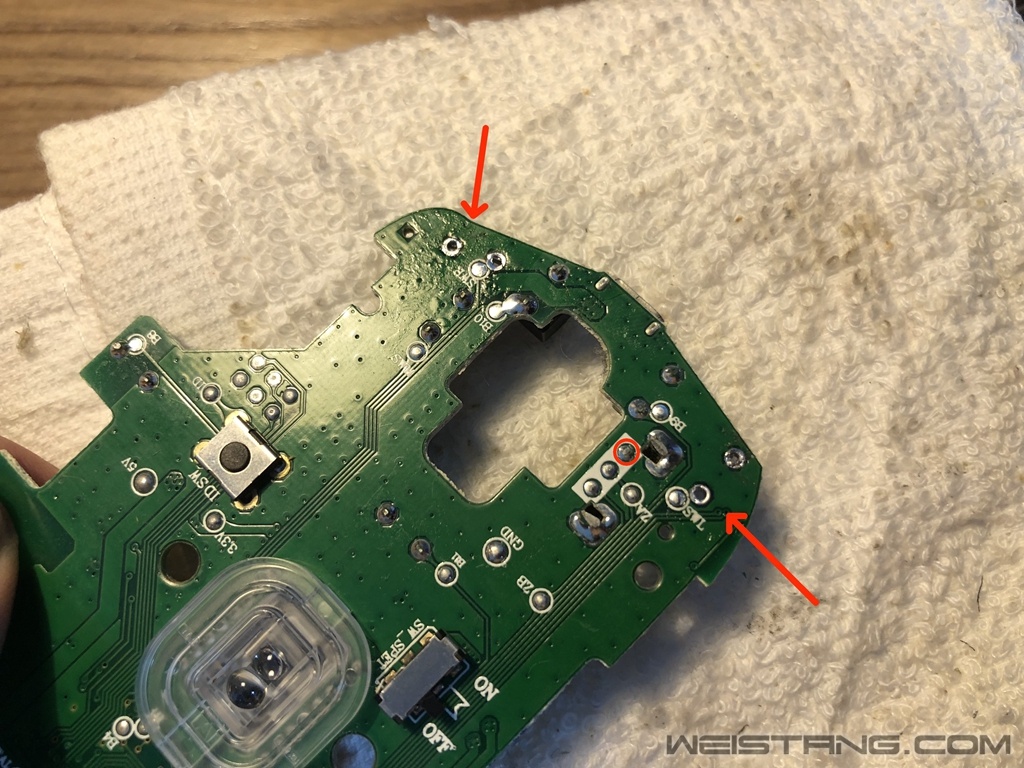

在拆除左右键微动的时候就有些阻力，问题在于微动引脚的焊孔很小，焊孔内的焊锡十分牢固，使用左右撬动的方式安全的把微动开关拆除下来。但是在拆除编码器的时候却遇到了十分顽固的问题，圆圈标记的引脚就是死活拆不下来，焊孔根本清理不干净，烙铁怎么烫都不松口。使用电热吸锡器和堆锡法都不管用。最后没办法只能暴力拆除编码器，留下一个焊不下来的引脚，我让媳妇用钳子夹着拔，我一个手捏着PCB板子，一个手用堆锡法烫这个焊点，最后还是给拔下来了。在拔下来的瞬间左手的食指就被烙铁给烫了一下，350度可不是闹着玩的，赶紧拿凉水冲，上清凉油。所以说修鼠标是个高危行业。从来没见过这么结实的焊点，从来没见过烫都烫不化的焊锡。
拆下微动后板子的正面特写

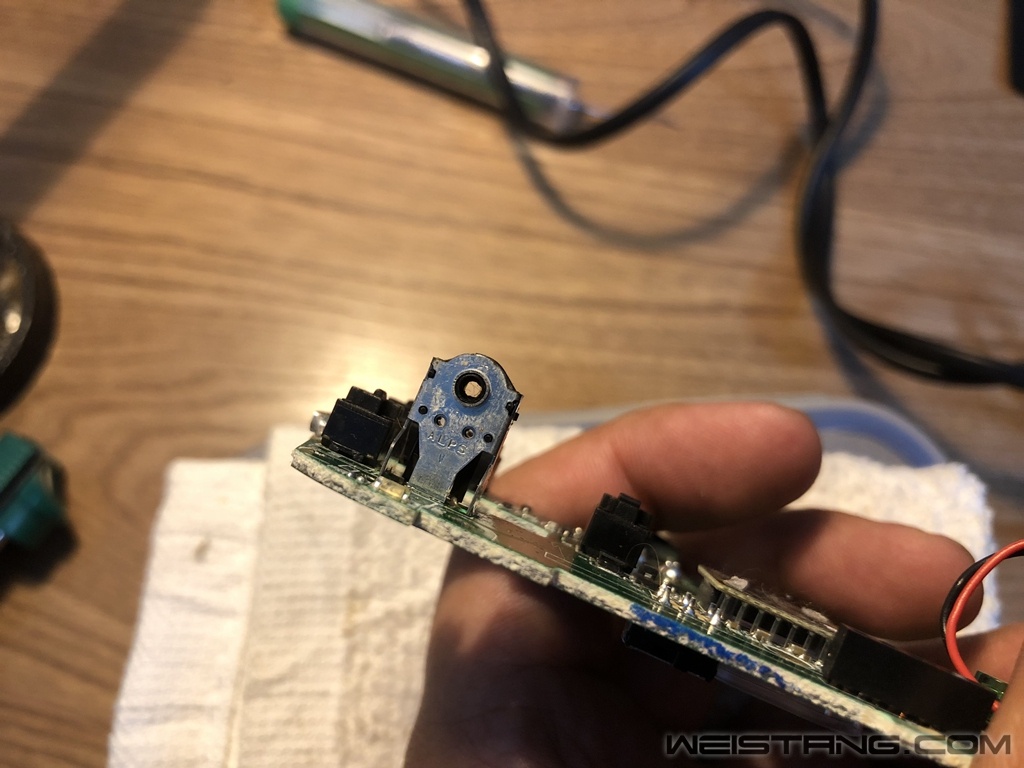

11mm高度的ALPS编码器，幸好我手里有两个，正好可以给他的两个鼠标换上。

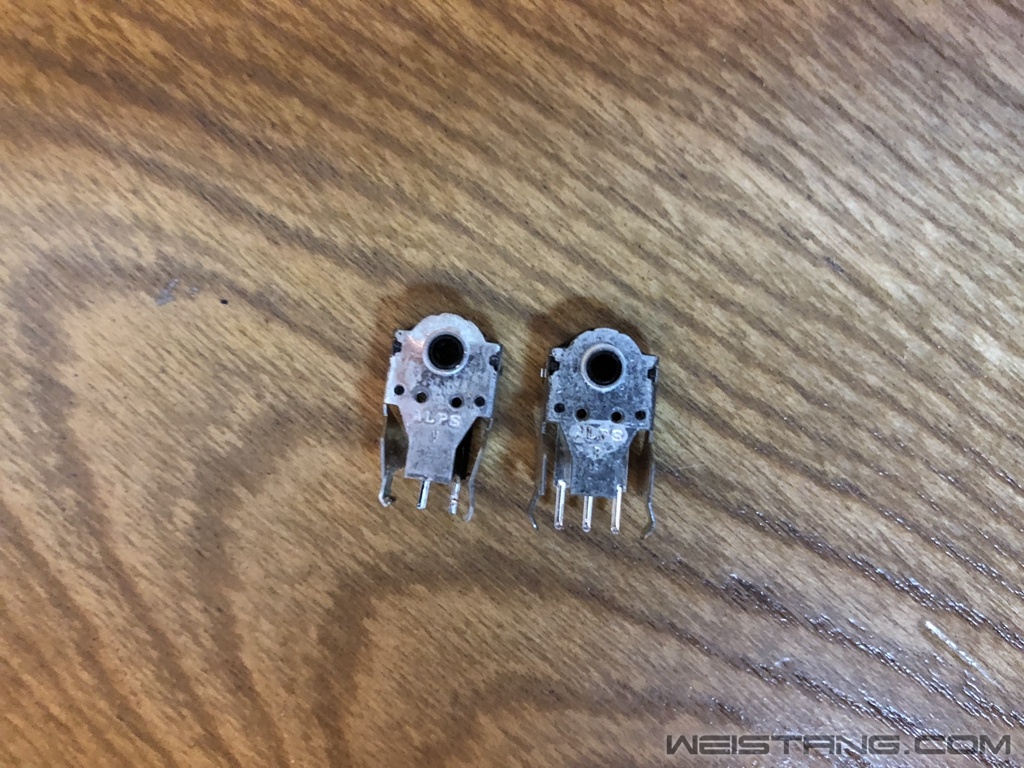

编码器对比
暴力拆解编码器，故意弄断拆不下来的引脚，留个引脚好用尖嘴钳来拔。

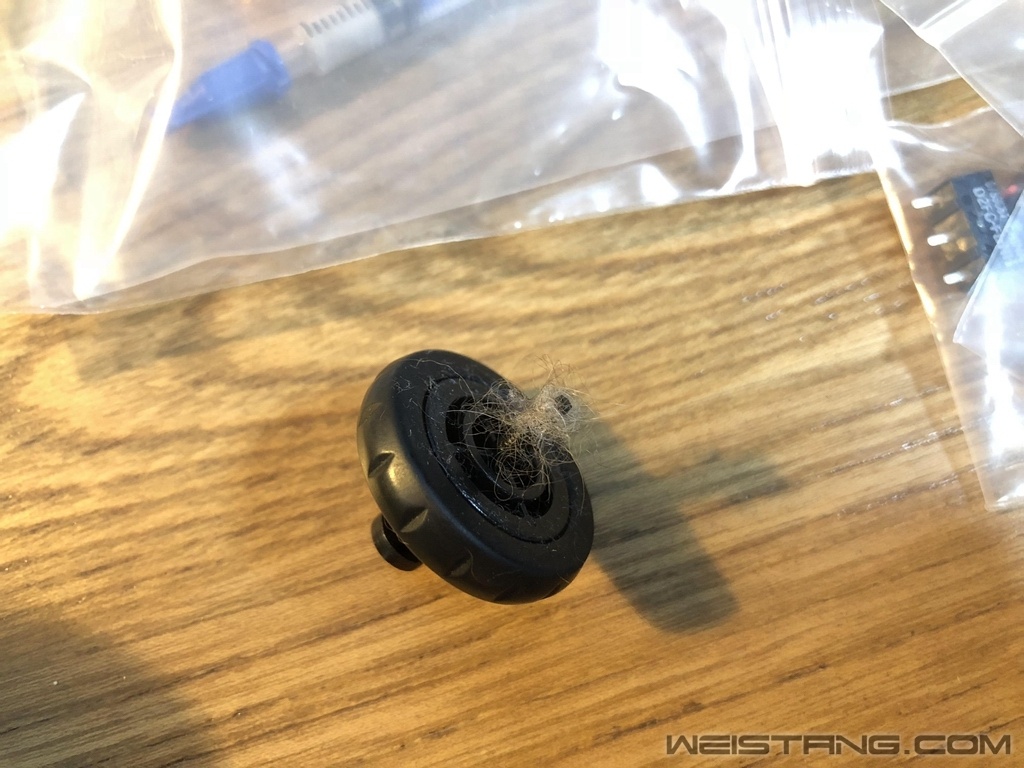

从滚轮的尿性看家里肯定是养宠物了，居然沾了这么多毛。

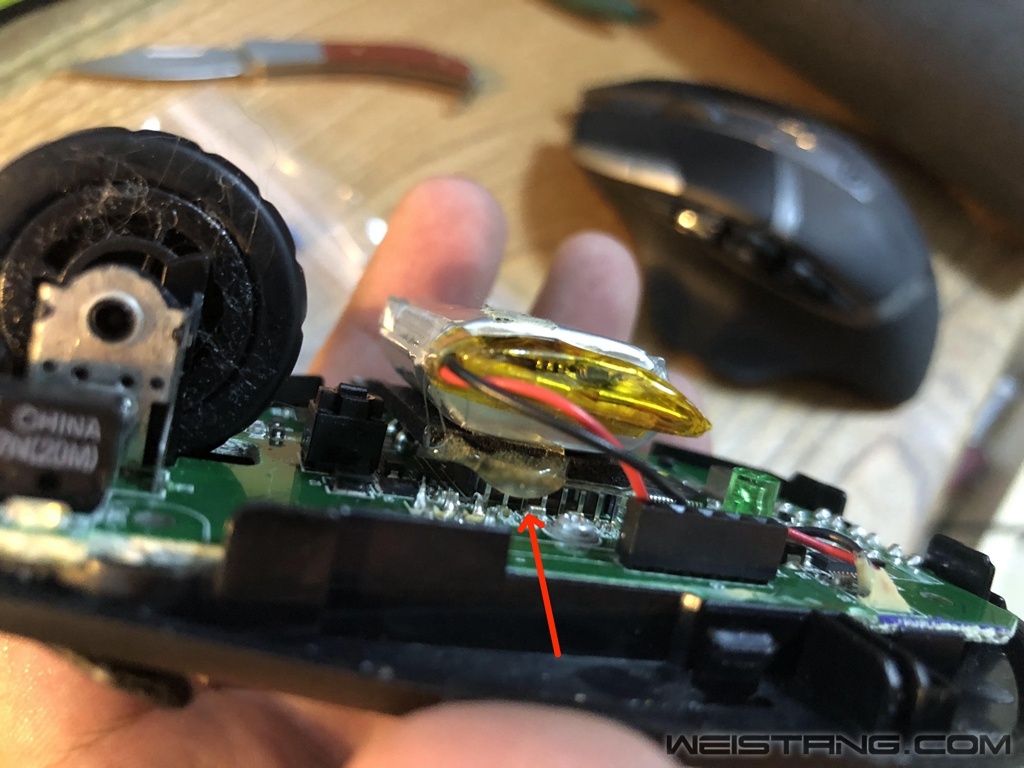

最后热熔胶固定电池，家里没有双面胶，只能这样固定最牢固。
侧面也固定一下，保证电池的稳固。
最后看一下自己烫伤的手指，很久都没被烙铁烫过了，要不是这个该死的编码器老子怎么会被一个鼠标刚到烫手指呢。发个帖子记录一下自己的维修经历，希望留给需要的朋友，再次声明：修鼠标是高危行业，突然想起某论坛有个哥们修鼠标把嘴给烫了，瞬间感觉自己心里好受多了。
|
