包装
海盗船在8月底推出了不少新品外设，K70 RGB MK.2游戏机械键盘就是其中之一，从MK.2字样可以看出这把键盘是K70系列中的第二代产品，这个后缀总能让我联想到到钢铁侠装甲代号。这款K70的二代新品键盘依然是有黑灰色版和银白色版，这次我们评测的就是黑色版。对于银色版的设定，总感觉压不住K70这把键盘的气场，即使是女性使用者看到这把键盘很多都会毫不犹豫的选择黑色版。第一眼看到K70 RGB MK.2的话你会觉得跟K95十分相似，除了没有左侧的自定义按键其他部分都如出一辙。这等于是把K95的外型特点大部分融入到K70 RGB MK.2身上，但是在某些识别度高的设计上仍另有差别。

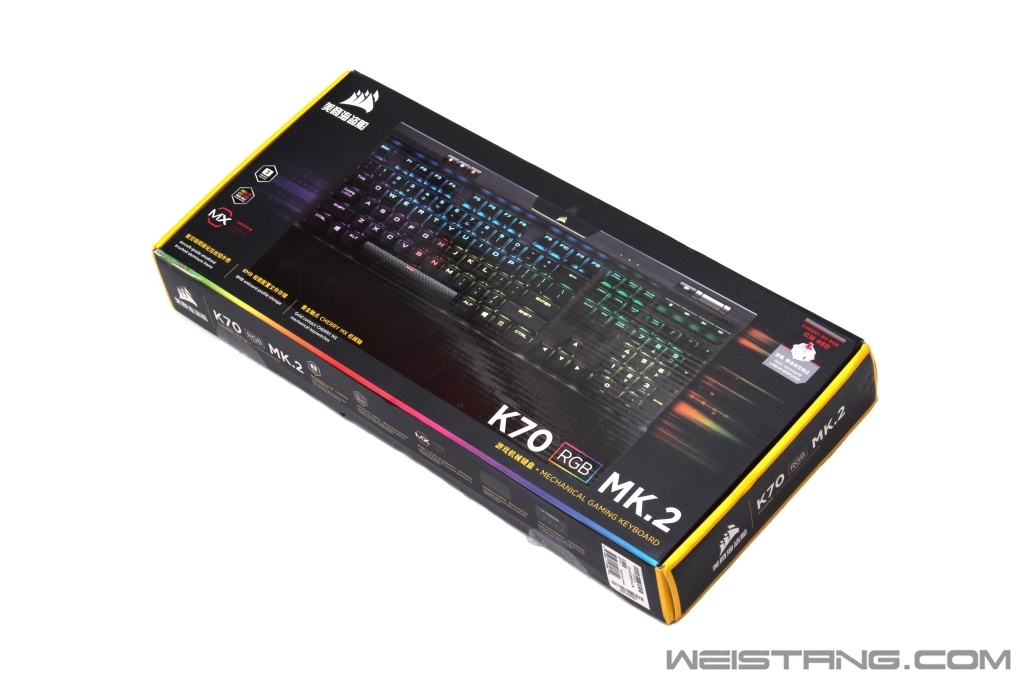

包装正面特写

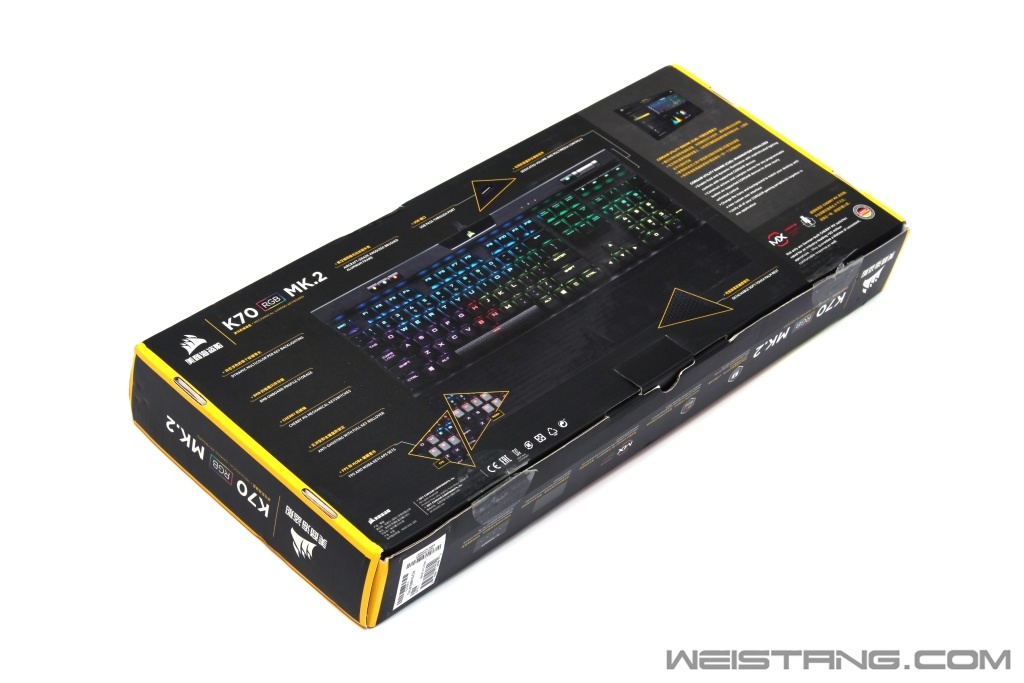

包装背面特写
键盘的正面和背面详尽的描述了键盘的主要功能和卖点，对于一款定位中高端的游戏机械键盘，键盘在轴体方面依然是选择了更具有机械信仰的Cherry RGB轴体，每个按键均支持自定义灯光效果和按键的编程功能，所以8M的板载闪存存储更说明键盘在灯光和编程方面的硬件支持。键盘支持全键盘无冲突功能，另外键盘附送一套FPS键帽和一套MOBA键帽，所以键盘的整体功能更贴近于游戏玩家的需求。

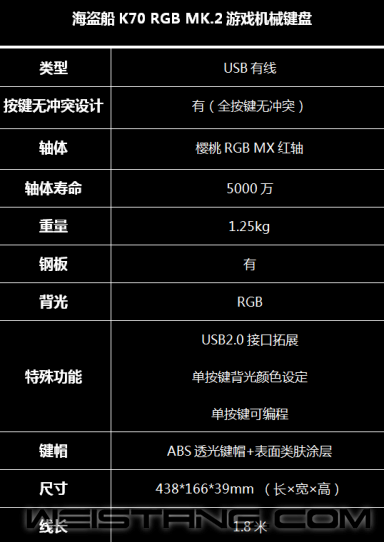

参数表
键盘的整体参数基本上没有可以挑剔的地方，只有键帽的材质上还是有升级的空间，或许下一代产品有可能会使用更耐用的PBT键帽，但是键盘的成本就会有所增加。
整体

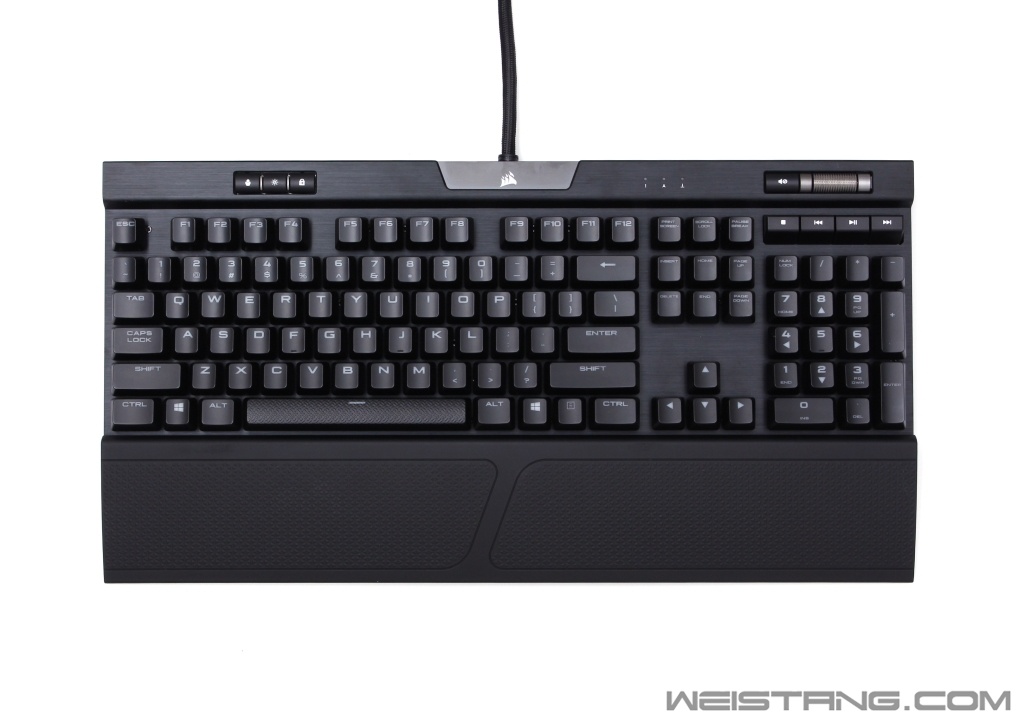

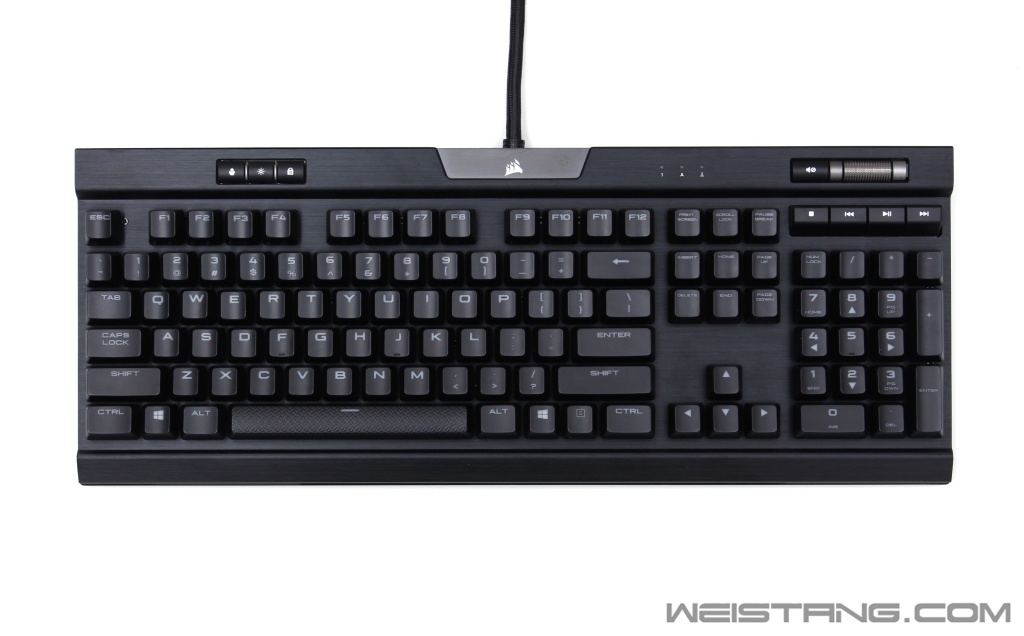

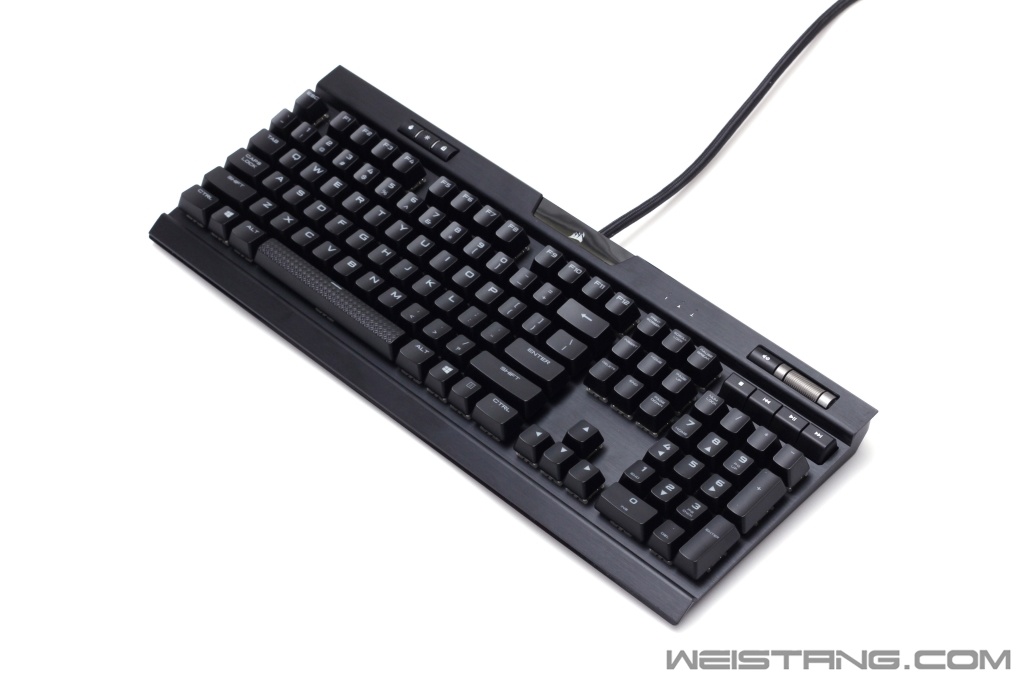

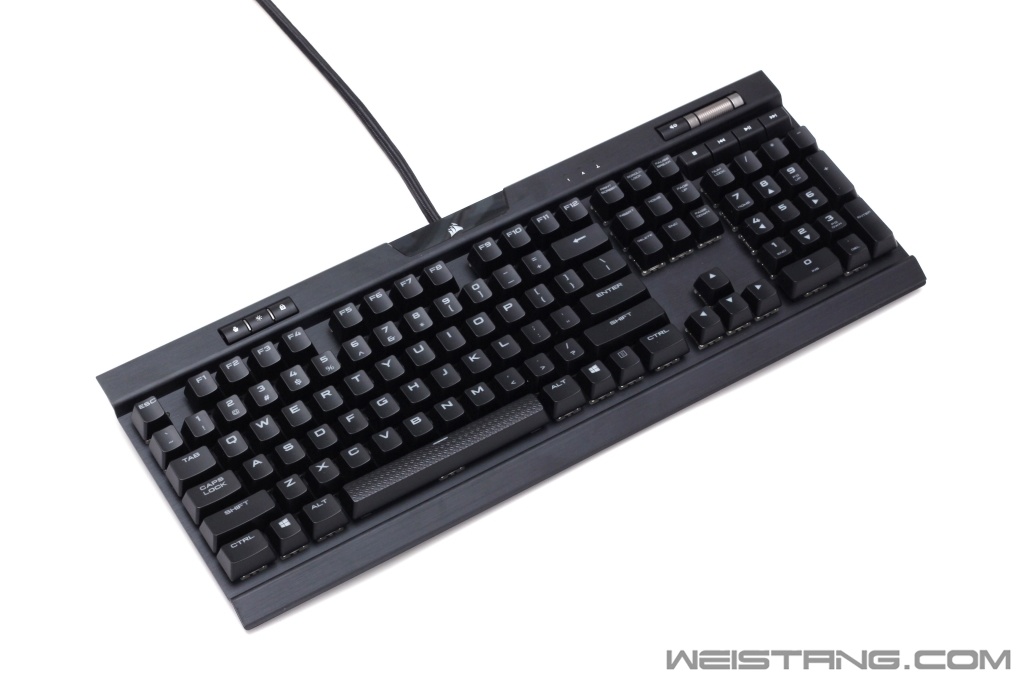

海盗船K70 RGB MK.2游戏机械键盘

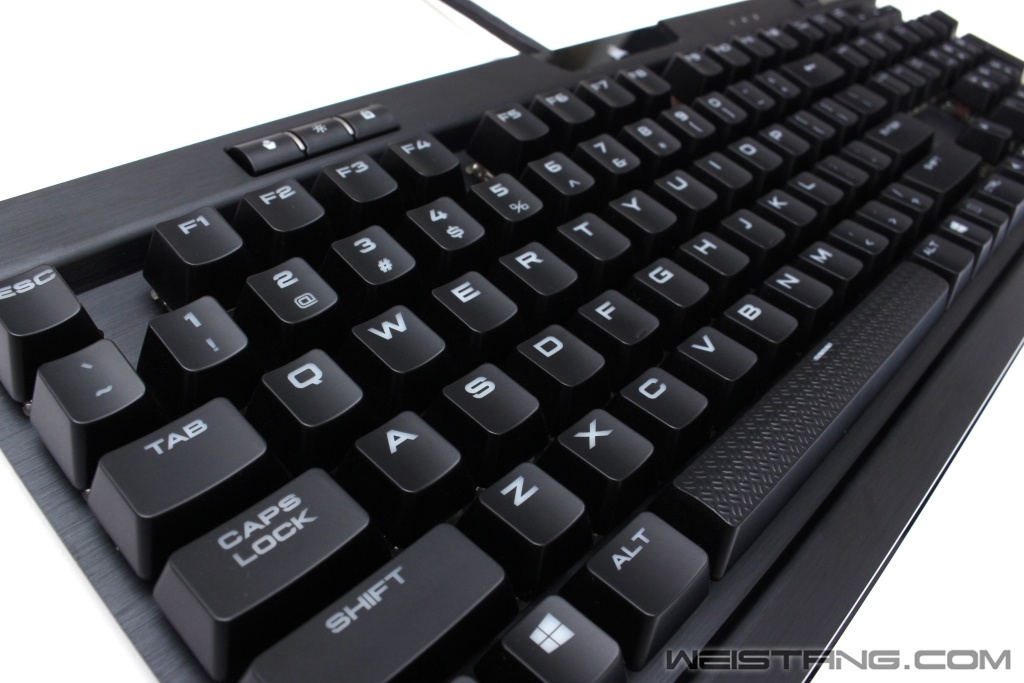

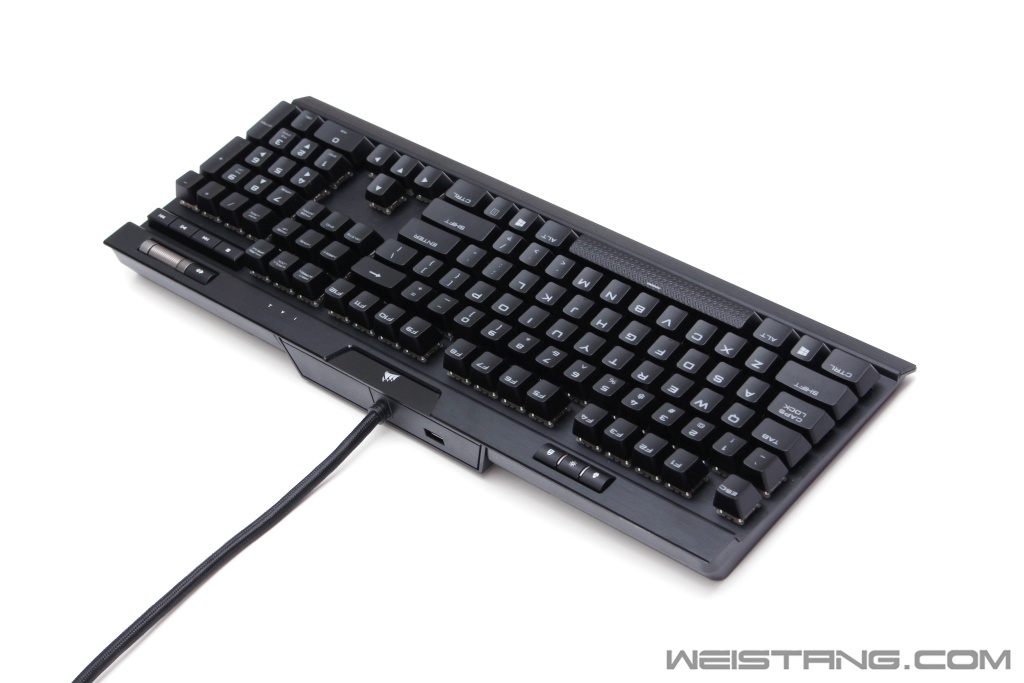

整体特写
海盗船K70 RGB MK.2游戏机械键盘延续了K95键盘多媒体按键的布局特点，这种布局对于游戏玩家来说更加的科学，键盘中间的Logo可以进行整体的灯光联动效果。黑灰色的阳极氧化拉丝铝壳给键盘增加了稳重和刚性的感觉。这款键盘分为黑灰色和银白色两个版本，银白色虽然不是这次评测的对象，但是整个键盘的质感会差一些。作为一款标准的游戏机械键盘，在RGB灯光，按键自定义，全键无冲，宏编辑功能都有很好的支持。不仅如此键盘还附送腕托，在工作和游戏中增加了使用键盘的舒适度。
整体特写
整体特写

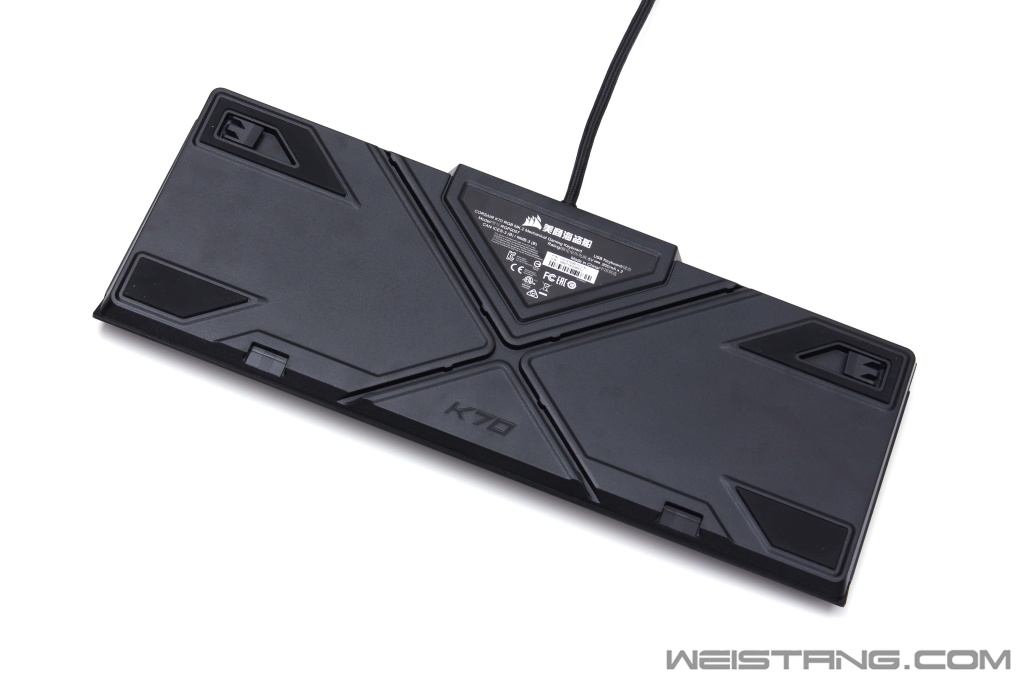

键盘背面特写
键盘的快捷键设计一直是K70系列机械键盘的特点，而MK.2键盘的快捷键则设计的更加科学，左侧部分为配置文件切换键、灯光开关键、游戏按键，而右边部分则全部是多媒体按键。设计师更多的是将快捷键的“快”字体现的淋漓尽致，因为整把键盘不同于其他品牌键盘存在组合功能键，键盘单独的功能全部都有独立的按键来控制，这样可以更快的实现某些功能的触发，不会因为换键帽而忘记组合键的触发组合。键盘支持一个USB拓展口，这个U口设计在了键盘的前端，目的是更方面的接入某些USB设备，但是在实际使用中往往会忽略这个接口的存在，而且插入设备的时候还要翻转键盘查看接口的反正，这个USB拓展口的设计算是各有利弊。
细节

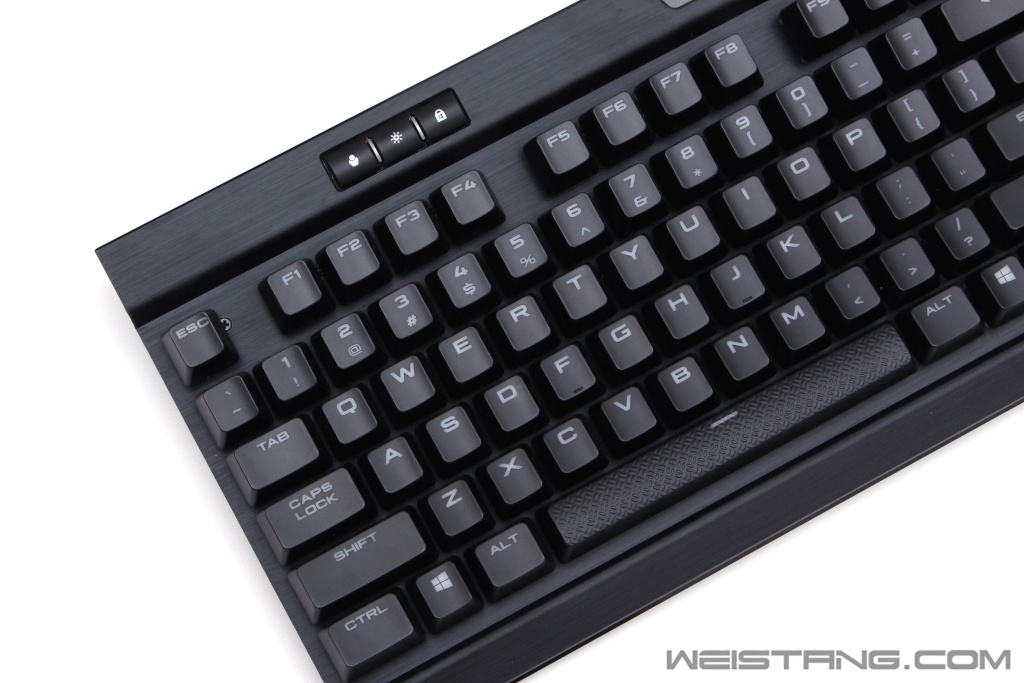

键盘左半部分

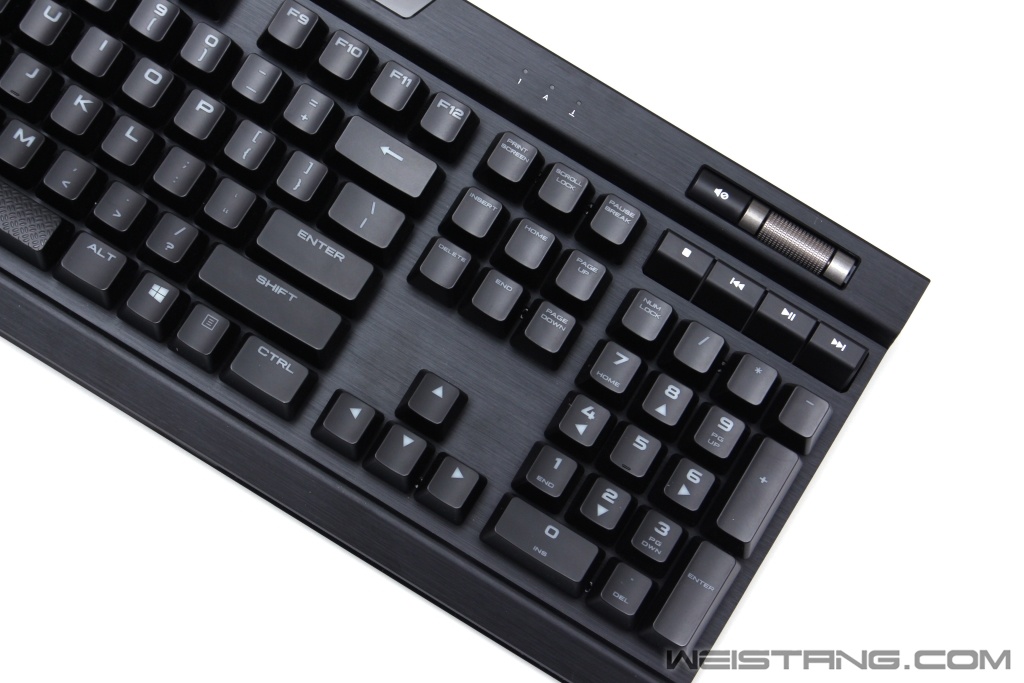

键盘右半部分

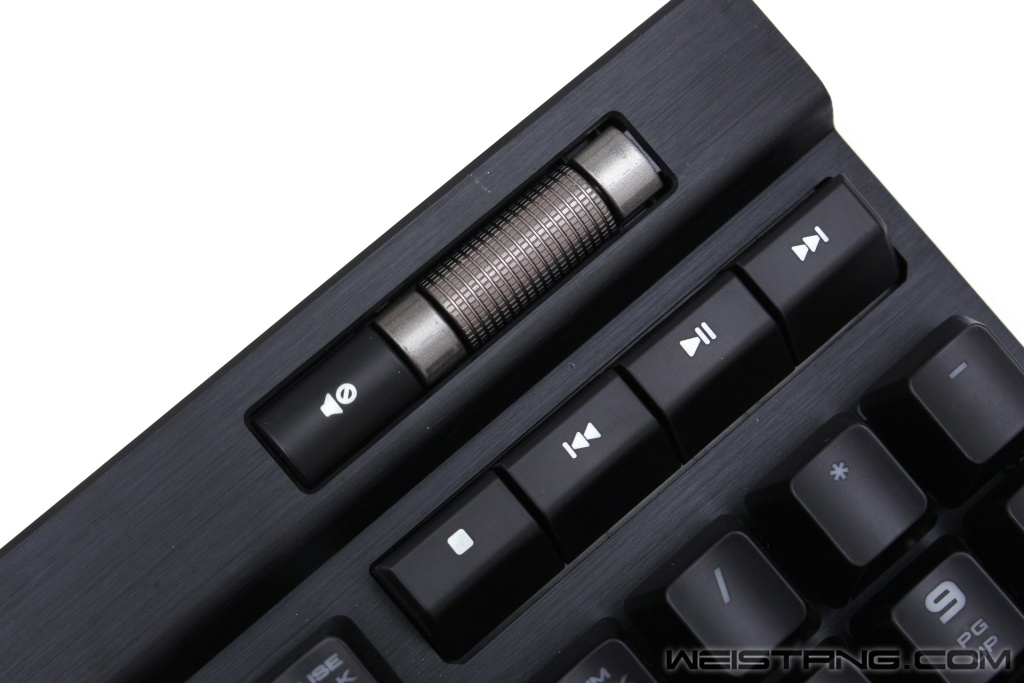

多媒体快捷键
非常实用的多媒体快捷键，在看电影或者游戏中不方便调节音量的时候，右上角的滚轮无疑是最优的设计。为了衬托滚轮的重要性特别设计为银白色，让这个功能更加的醒目，滚轮下面的多媒体按键采用了比较高的键帽，这个高度正好拉平铝板前端的高度，也更方便的被使用者看到，但是在按压的时候手指还会不小心触发小键盘前端的按键。

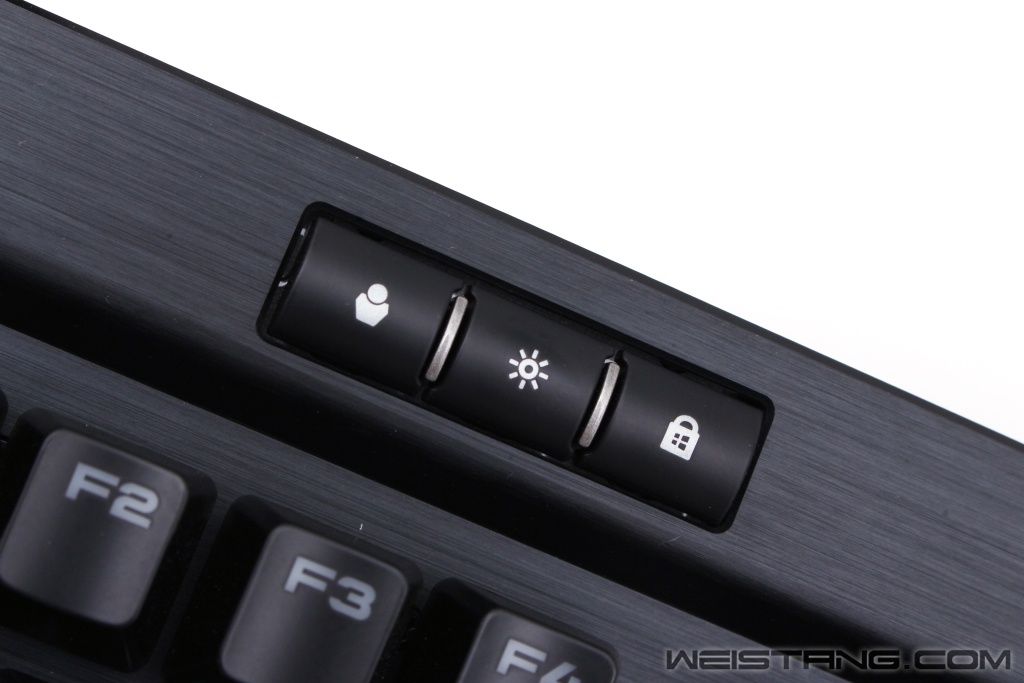

键盘左侧快捷键
键盘左侧的快捷键分别为：配置文件切换键、灯光开关键、游戏按键。第一代K70键盘没有配置文件切换键，而第二代产品则加入了这个功能。配置文件切换键可以实现默认3个配置文件的切换，配置文件在驱动中可以设置。灯光开关键可以实现灯光的开启和关闭，其中有3个灯光亮度可以调节。游戏按键的开启可以屏蔽的功能有：Alt+Tab功能，Alt+F4功能，Shift+Tab功能，Windows键功能。这几个屏蔽的功能可以通过驱动来自定义选择。

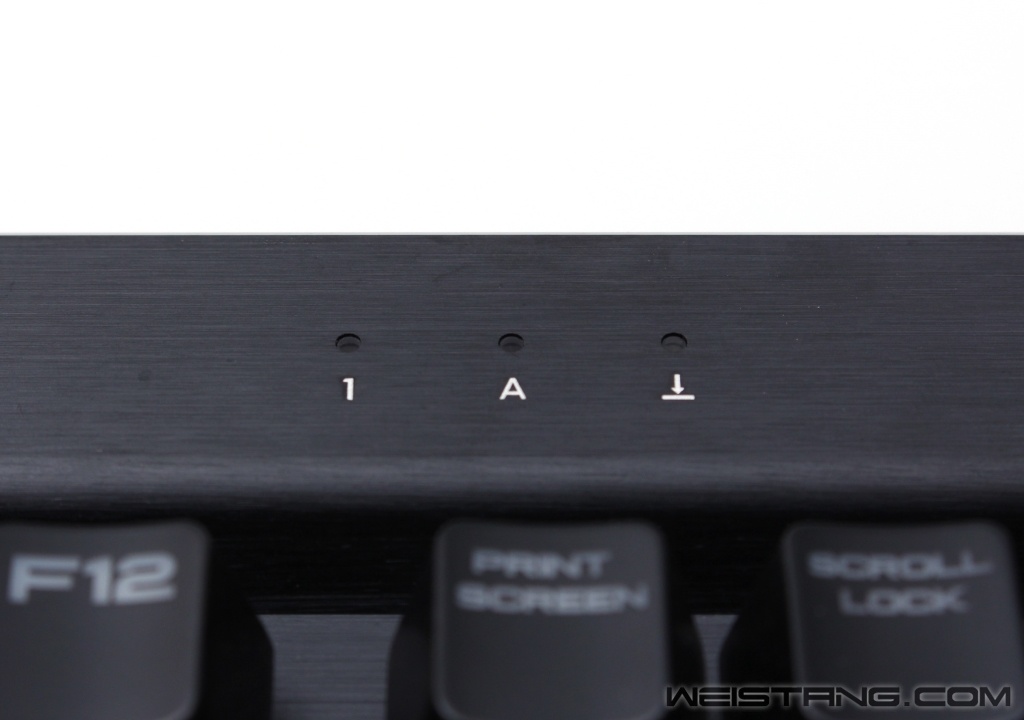

指示灯特写
游戏键盘的指示灯标记和普通办公键盘有所区别，但是其指示的意思却还是老三样，从左到右分别为：数字小键盘开关，CAPS LOCK按键开关，SCROLL LOCK按键开关。

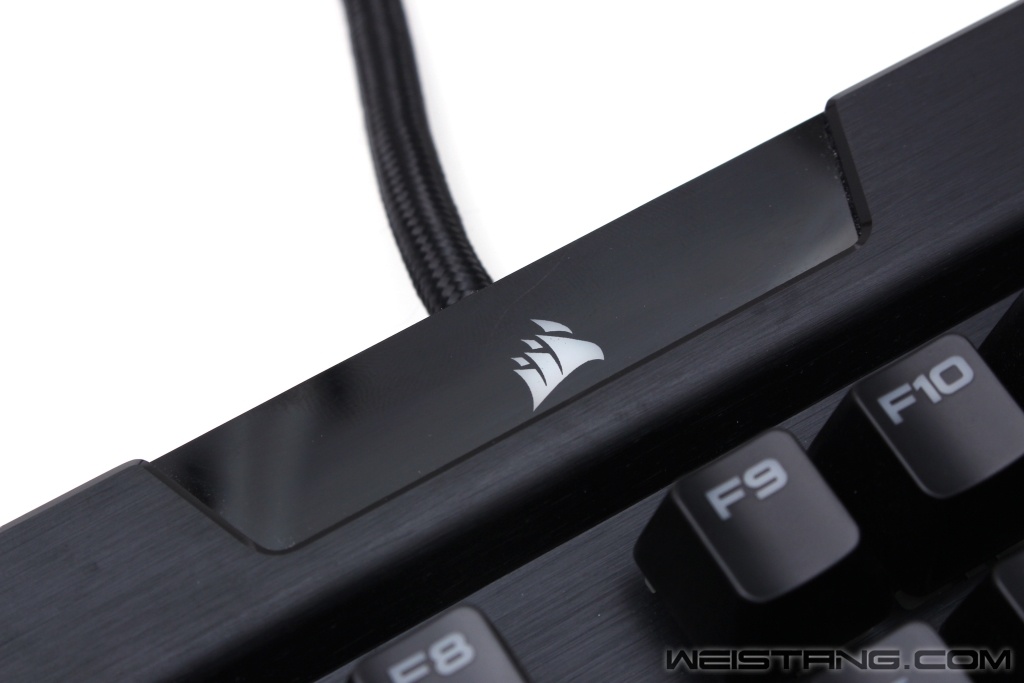

Logo特写

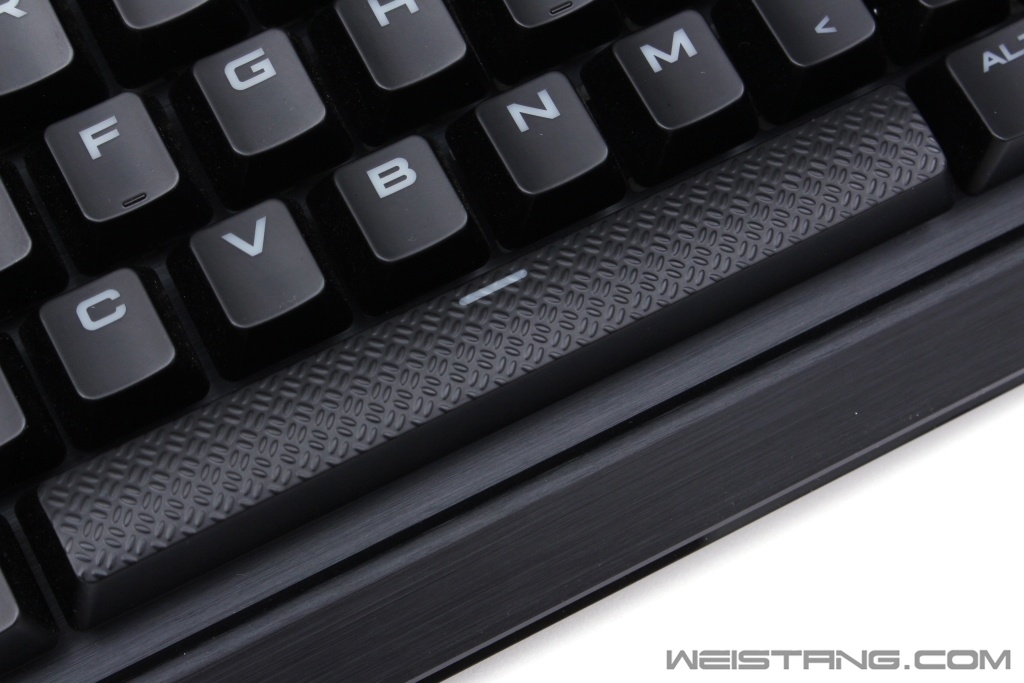

空格键特写
键盘的Logo升级为可根据键盘灯光联动而发光，Logo下面有两颗横向照射的Led灯珠和一个宽大的导光板，在文章后面的拆解部分会看到内部原理。空格键的键帽则设计的有别于其他键帽，增加了短斜纹的纹理，这样的设计与其说是增加手感不如说是为了让键盘更加的个性。

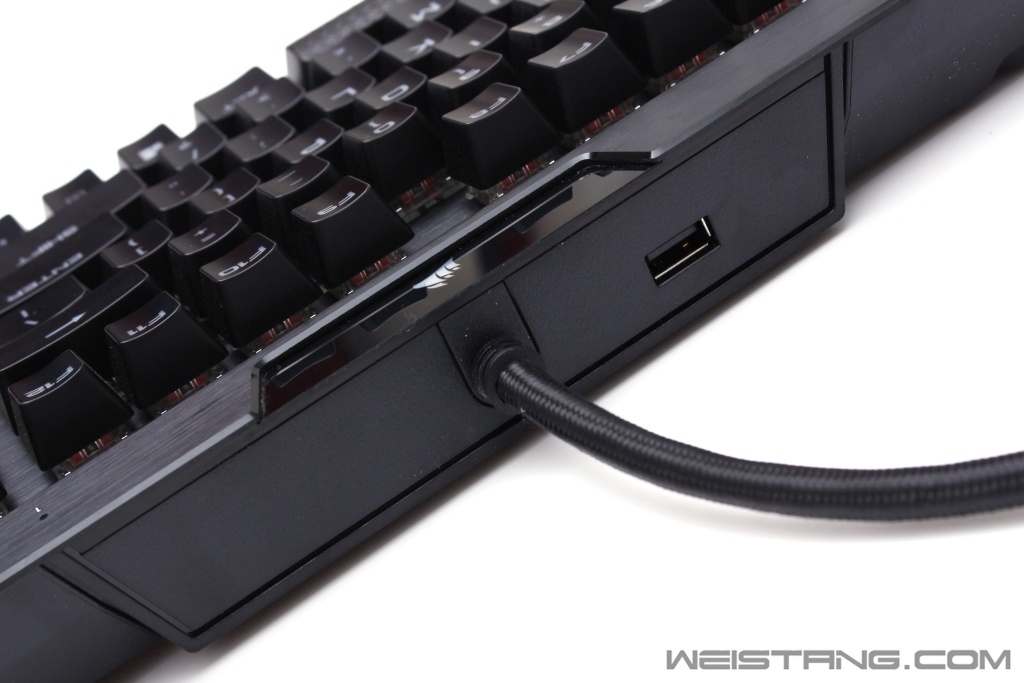

键盘前端部分
键盘前端有一个USB2.0的拓展口，虽然拓展口的存在是方面使用U口设备，但是真正使用起来却有些别扭。键盘上的U口设计在两侧其实更加的合理，使用起来会更顺手，随之而来的问题就是破坏了键盘的美感。总之这是一个很难取舍的设计。感觉新品键盘的U口应该设计为USB3.0的方案，毕竟现在USB3.0的存储设备已经很普及了。希望在未来的MK.3键盘上会看到更高级别的USB接口。

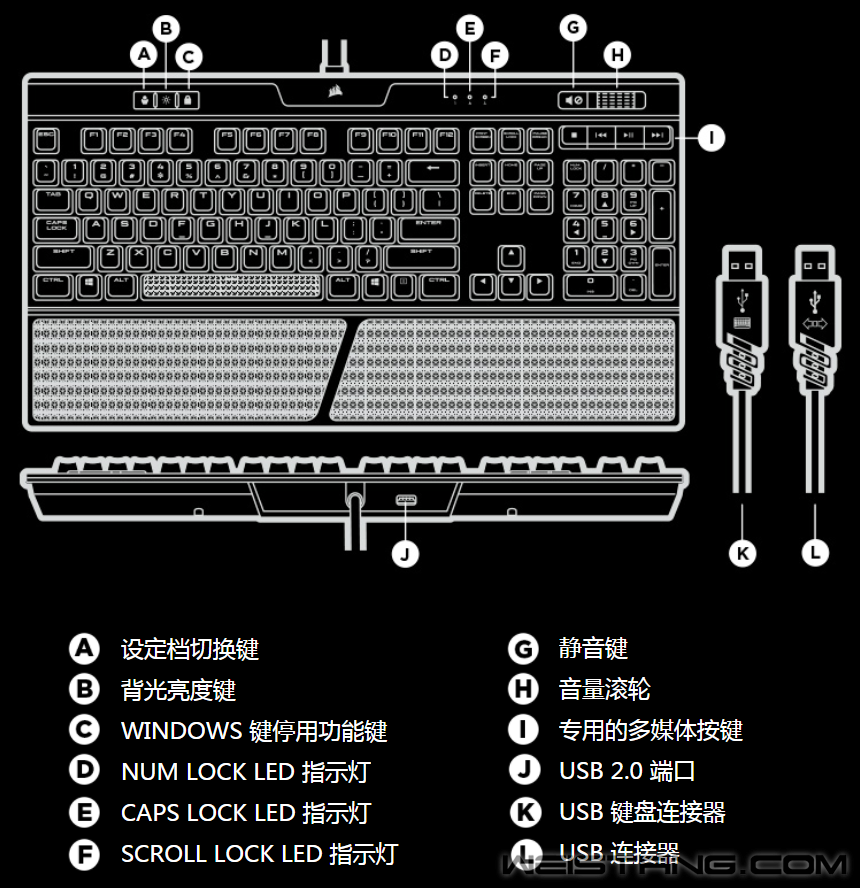

快捷键功能示意图

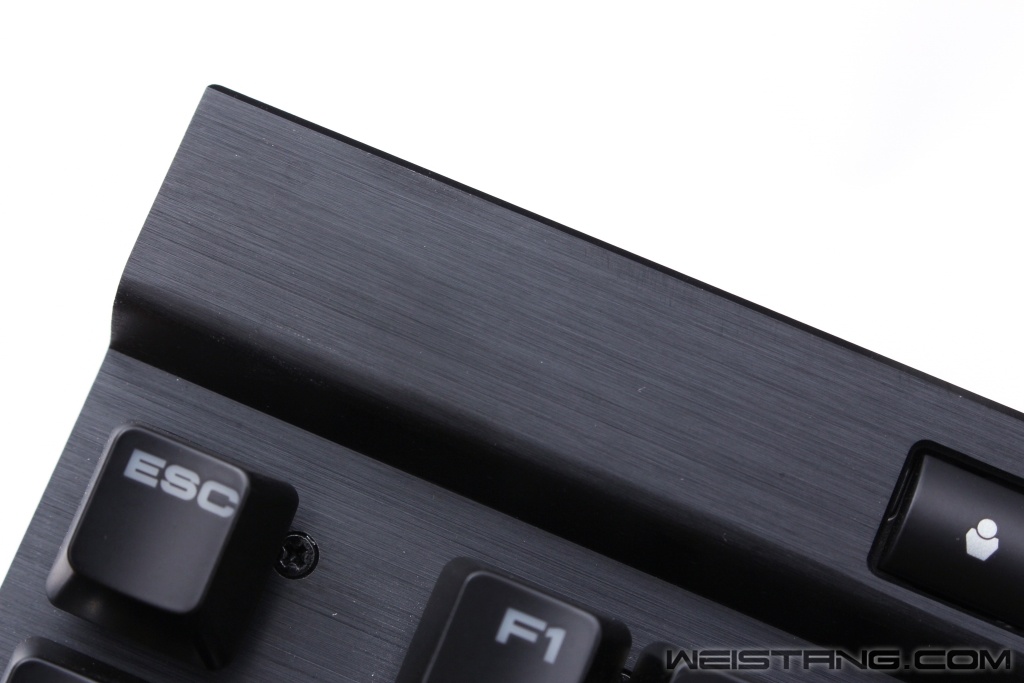

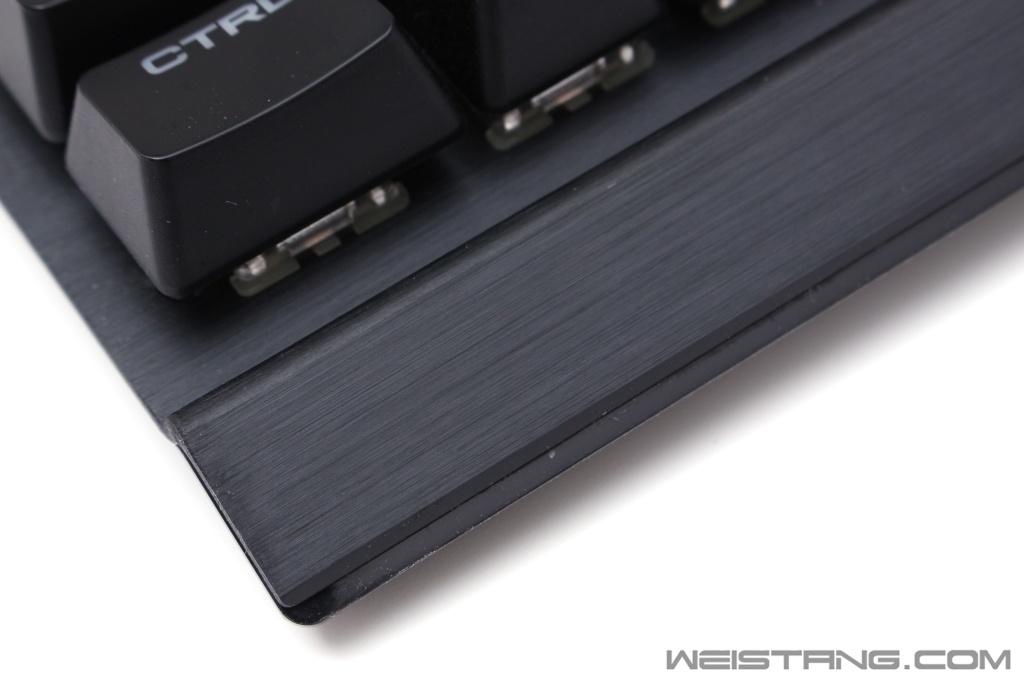

阳极氧化拉丝外壳
阳极氧化拉丝外壳
键盘的上面板采用这种航空级别的阳极氧化拉丝铝外壳，表面处理的非常细腻。优点是质感很强，缺点则是表面划伤会露出白色铝层，跟黑灰色对比会有比较扎眼。

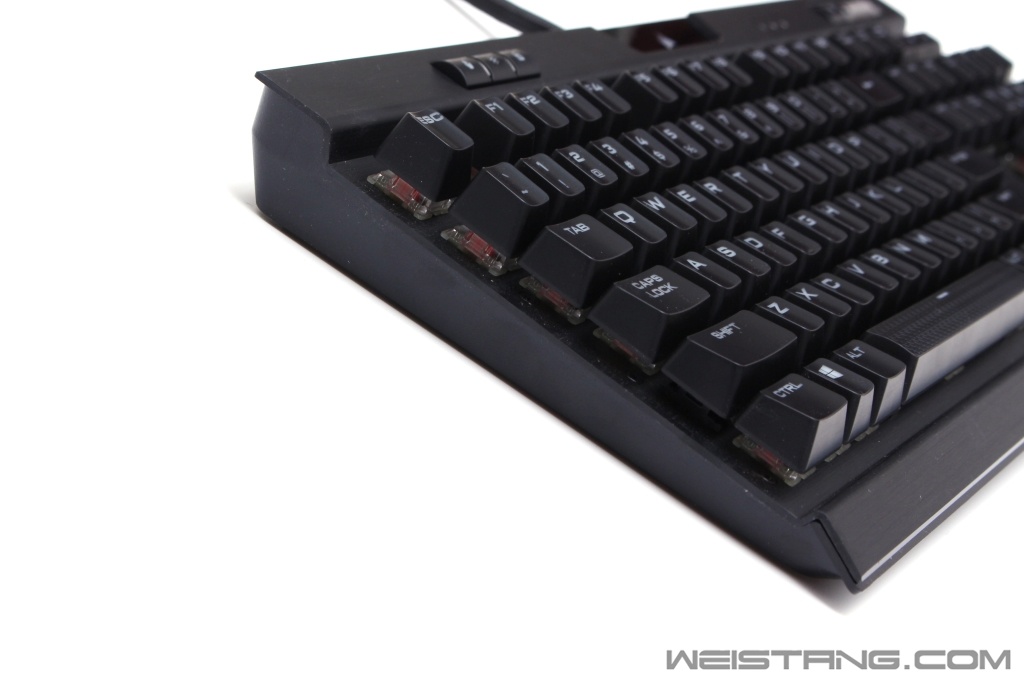

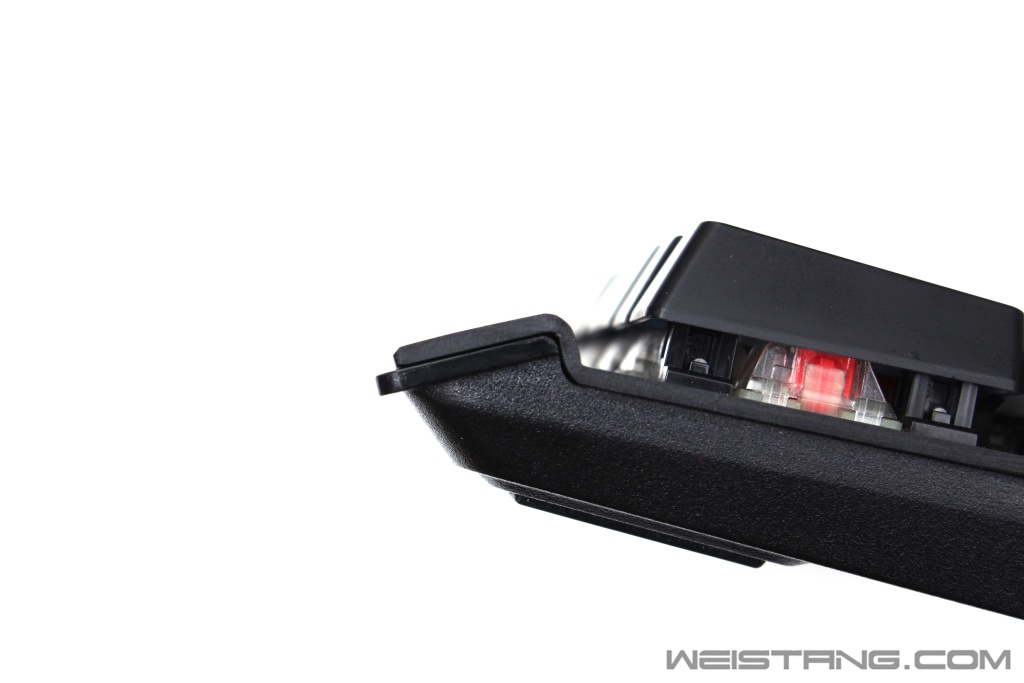

键盘侧面特写

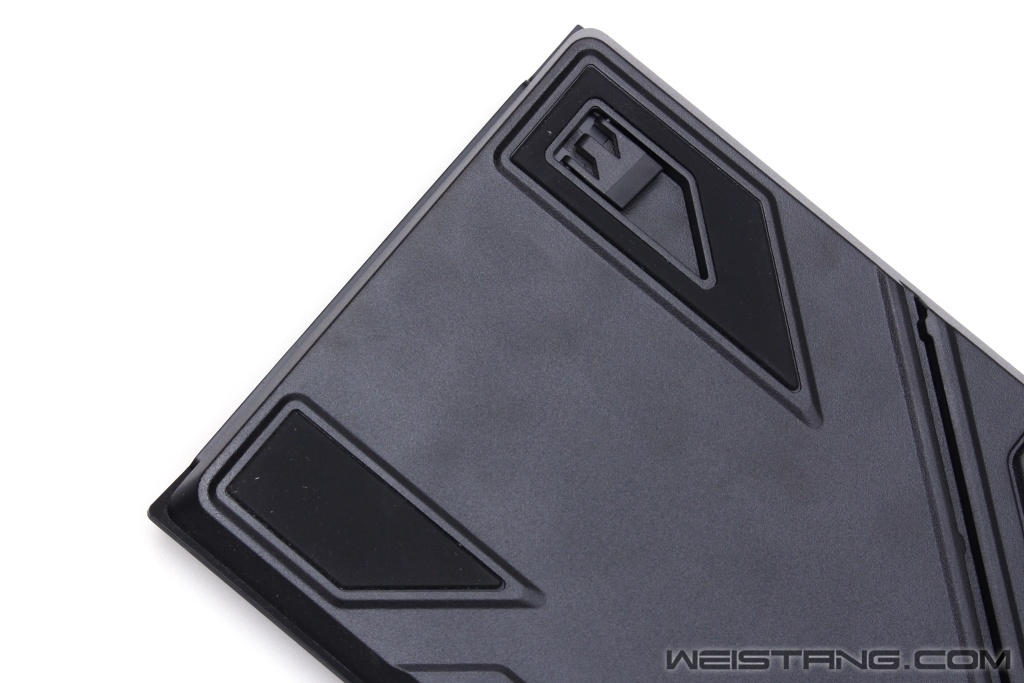

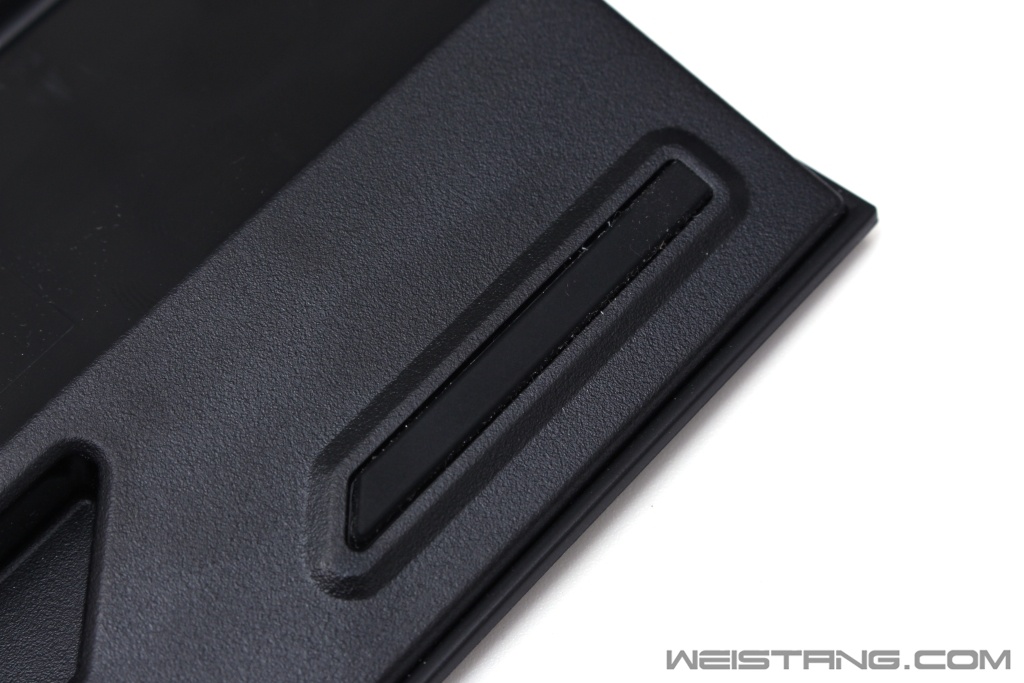

脚贴十分宽大

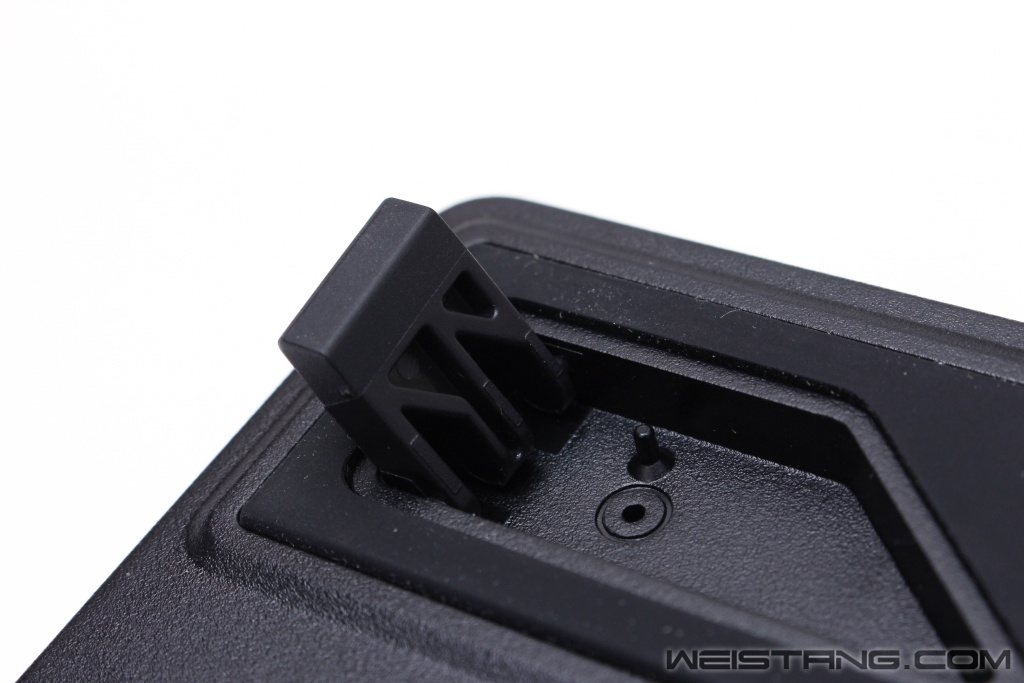

打开支撑脚
防滑脚贴的造型更多的是为了键盘背面的X造型而设计，支撑脚只有一段高度，但是支撑脚的顶端也做了橡胶防滑设计。支撑脚的内侧有一个小顶柱，目的应该是让支撑脚闭合时，支撑脚外侧面与脚贴内侧凹面相平。

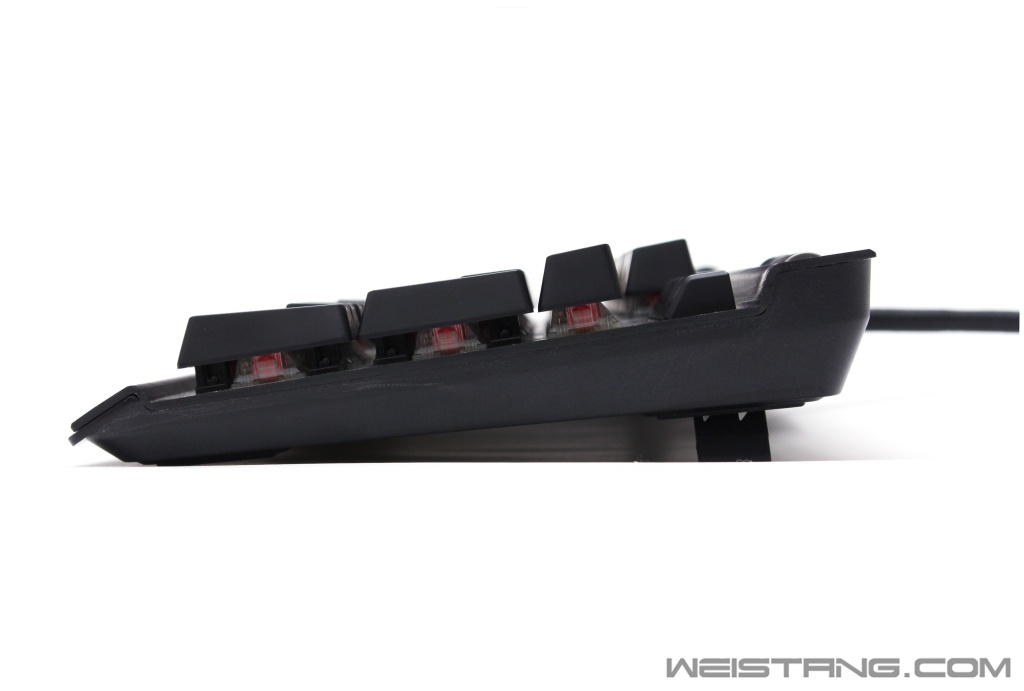

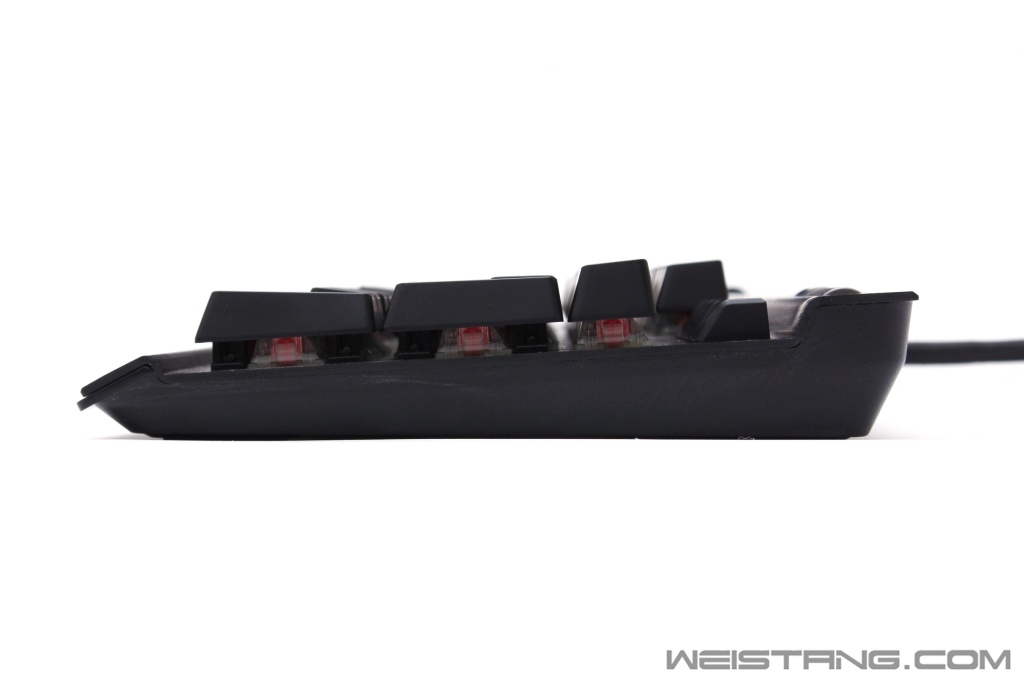

支撑脚闭合时键盘高度
支撑脚打开时键盘高度
打开支撑脚时键盘底部的高度大概提升了1cm左右，在配合腕托使用键盘时建议打开支撑脚，这样长时间打字时两个手的手指和手掌会更加的放松。

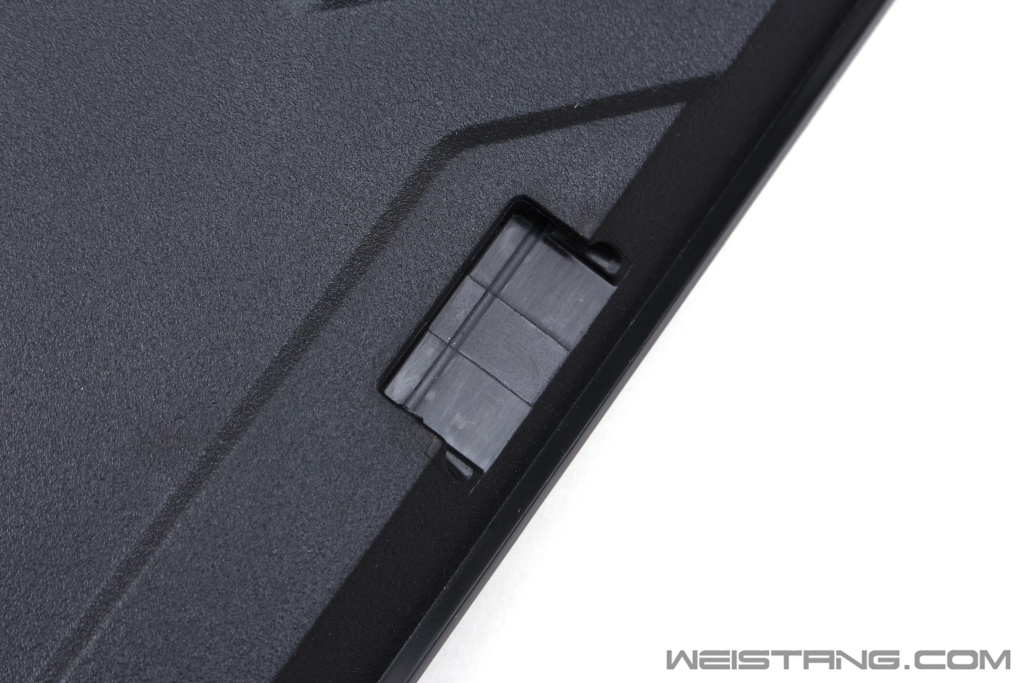

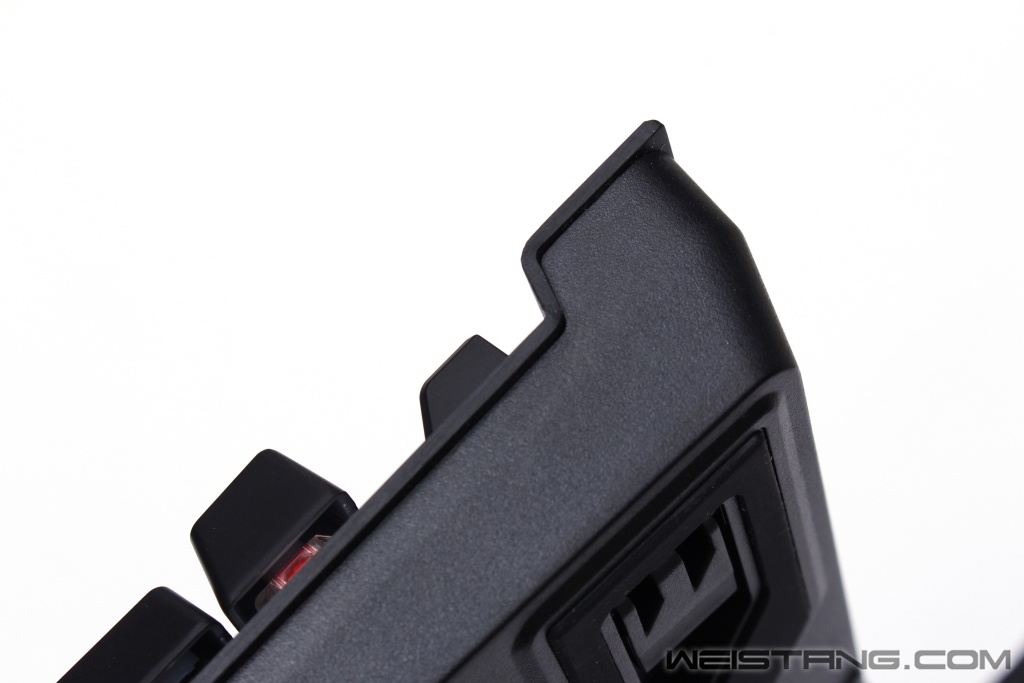

固定腕托的卡槽

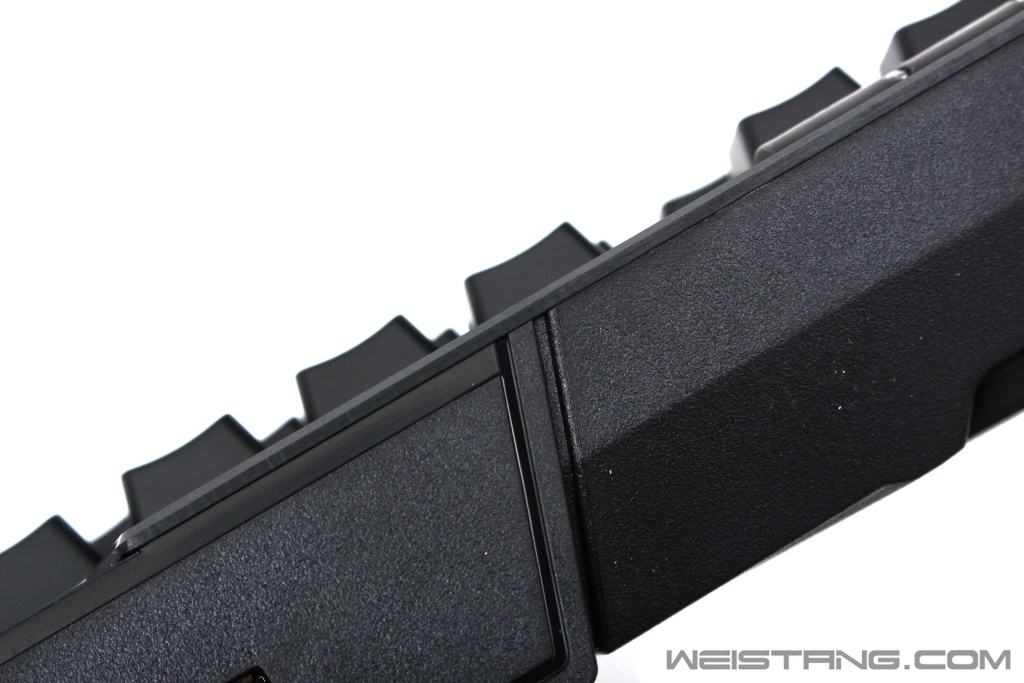

键盘接缝处特写
键盘接缝处特写
键盘接缝处特写
键盘是由上下两部分组成，铝板虽然有两段的弯曲部分，但是还是可以严丝合缝的固定在底壳上。对于键盘细节上的处理这里要点个赞了。为了让上下壳固定的更紧密更扎实，铝板上一共拧了25颗螺丝，在拆解的过程中把手都拧酸了。
1.8米长的尼龙编织线缆

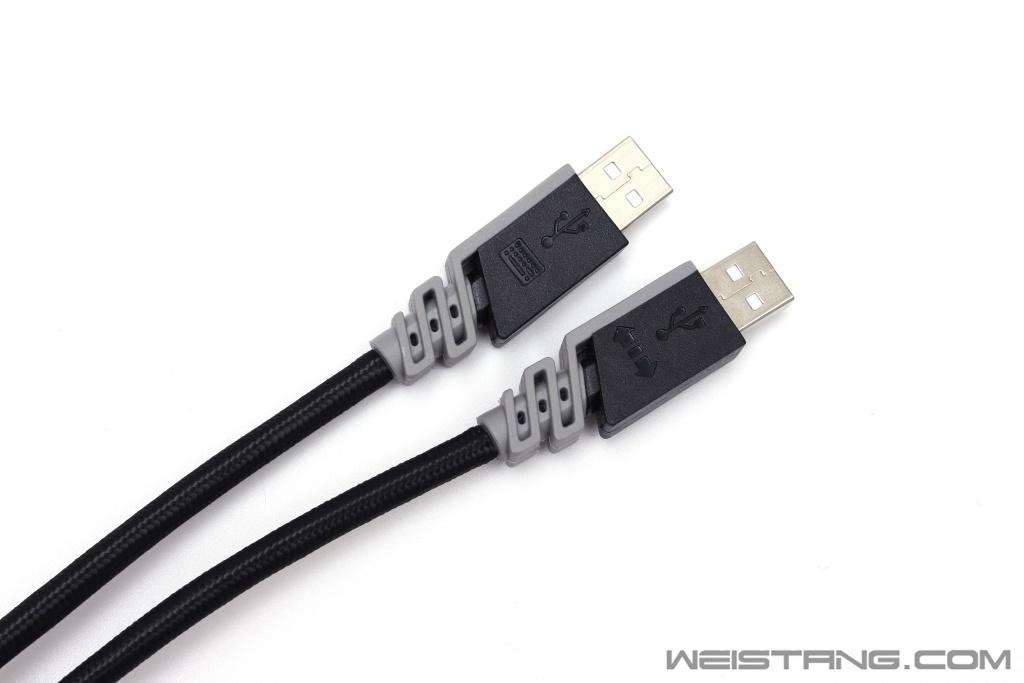

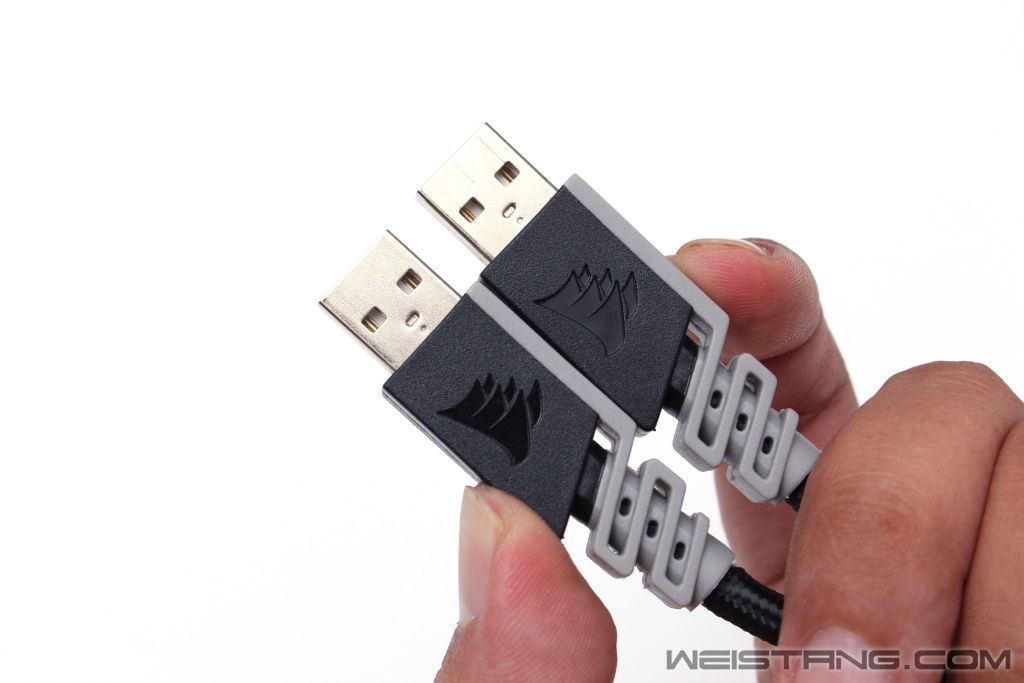

USB插头特写
USB插头特写
为了实现USB接口的拓展线缆部分不得不设计为2并1的设计，也就是两个接口的线缆在中间部分合并成一条更加粗壮的线缆，USB插头部分有明显的图形区分，告诉使用者哪条线是键盘的数据线，哪条线是USB接口的拓展线。
按键

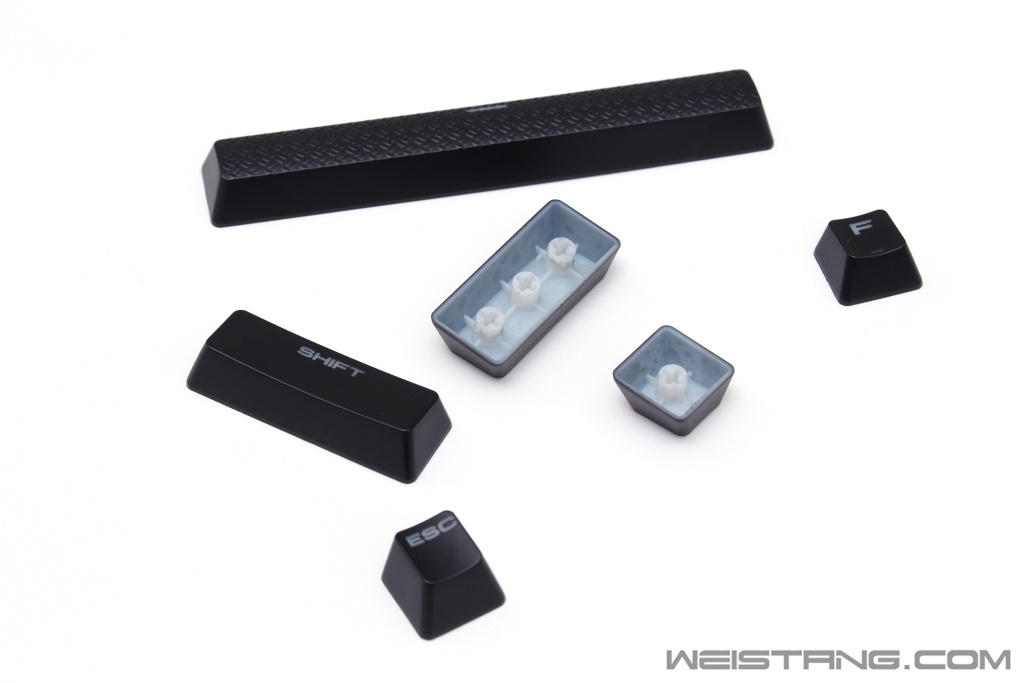

键盘键帽特写
键帽特写

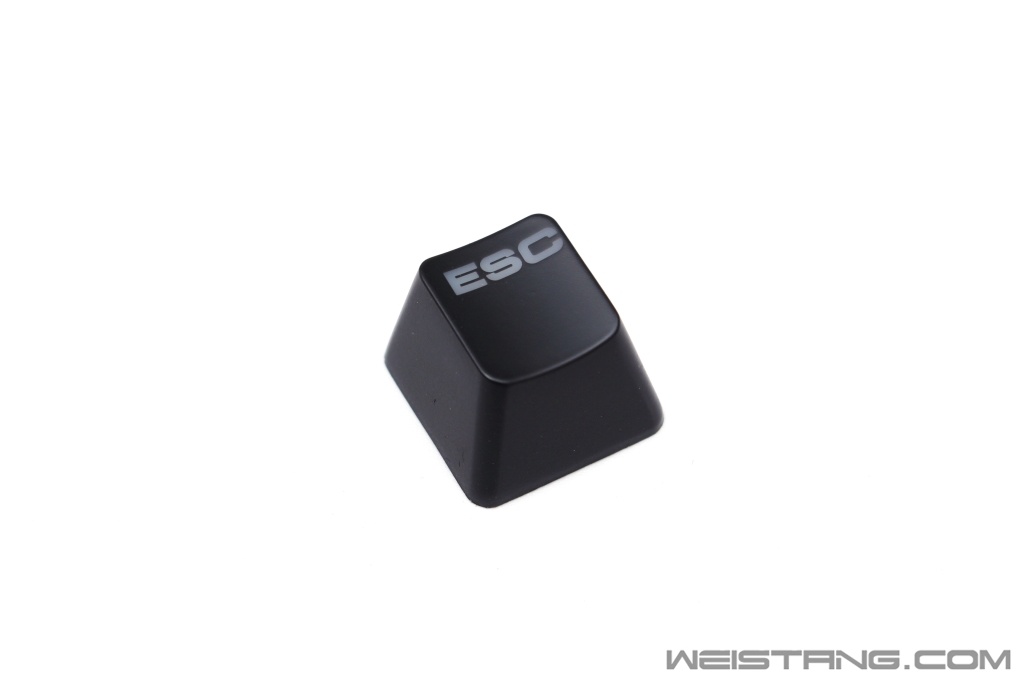

ESC键键帽

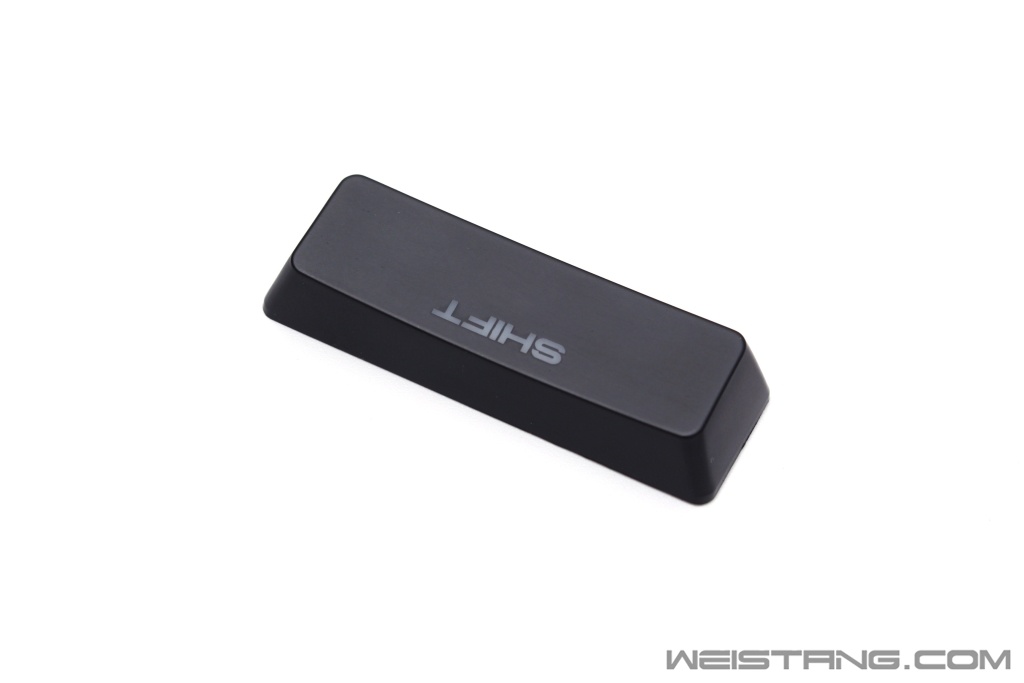

SHIFT键键帽

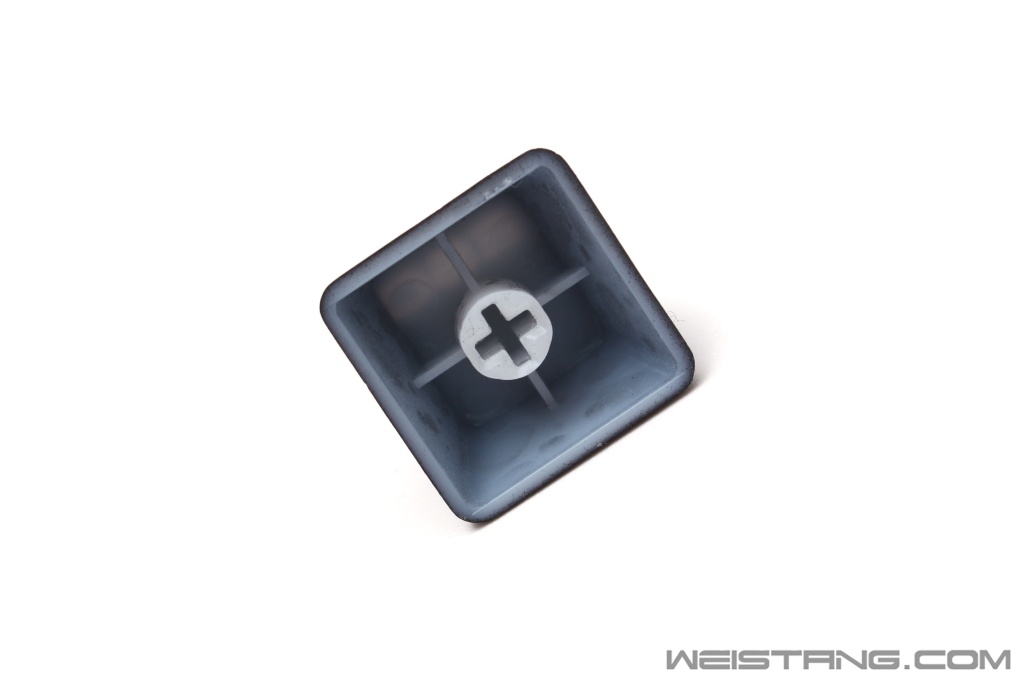

键帽内侧特写
海盗船K70 RGB MK.2游戏机械键盘采用的是ABS材质+UV类肤涂层的方案，UV类肤涂层可以增加手感的舒适度，降低键帽表面打油的速度，这种设计可以让制作成本大大降低，唯一的问题就是很容易沾染指纹，在使用中可以看出这类UV涂层是改进过的版本，指纹沾染率有所降低。从键帽内侧可以看出厂家对于键帽的透光效果十分有自信，在文字的出光部分的加强筋都没有砍掉。不少机械键盘为了让键帽拥有更好的透光性，文字下面的一条加强筋会刻意屏蔽掉。键帽跟轴体固定的并不紧密，在不使用拔键器的情况下都可以很轻松的拆下来，所以拔键帽导致轴心脱落的问题是不存在的。

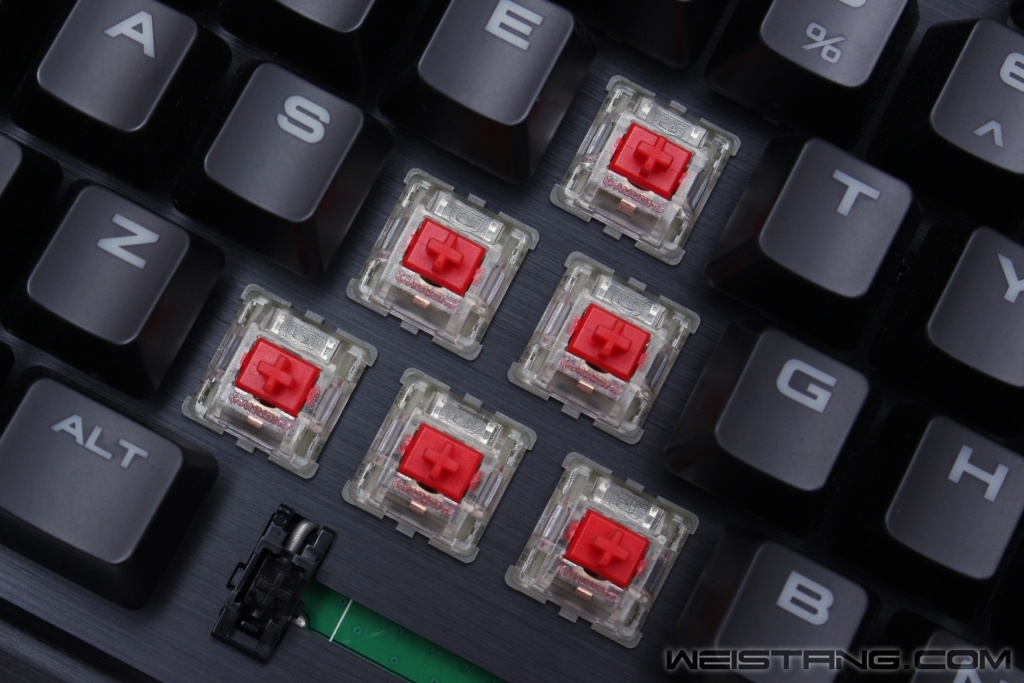

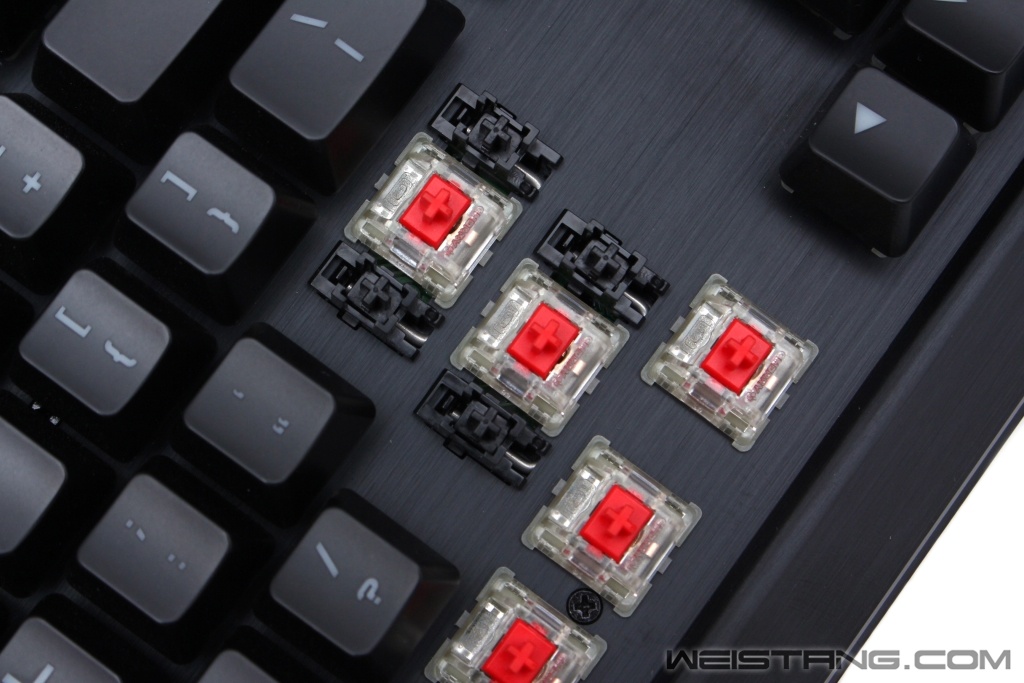

Cherry RGB 红轴

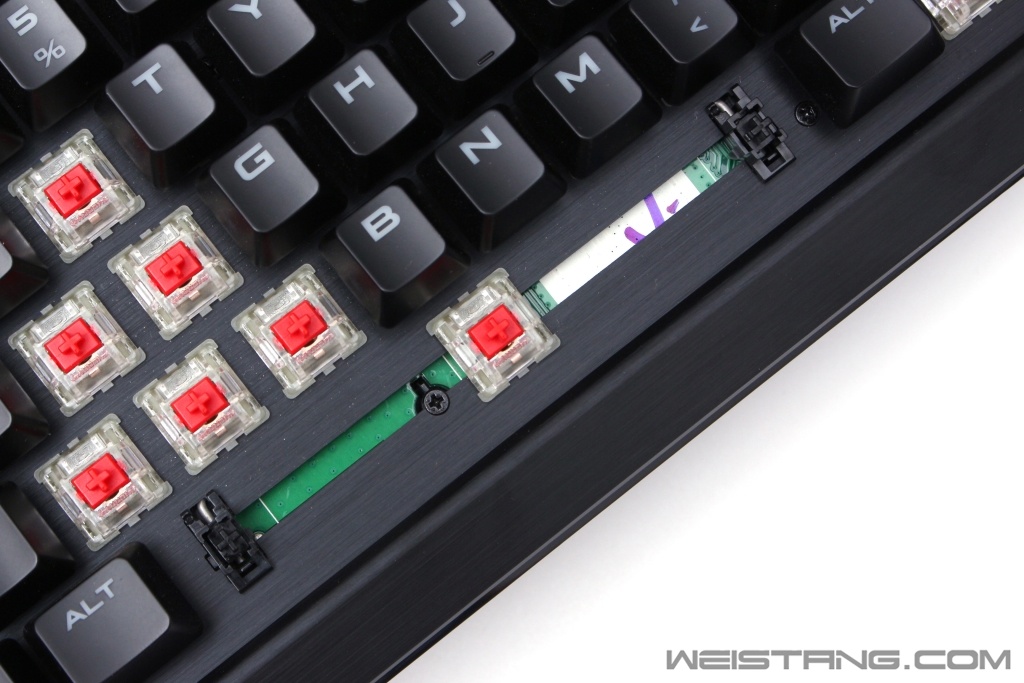

大键位特写
空格键位特写
键盘的大键位采用了卫星轴式的解决方案，长时间的使用并没有发现大按键存在下压和回弹迟钝的情况，也就是说大按键并不肉，整体调教的非常优秀。对于Cherry RGB红轴的手感在这里就不再多说了，使用Cherry轴体在键盘的按键寿命上是会有很好的保障。
腕托

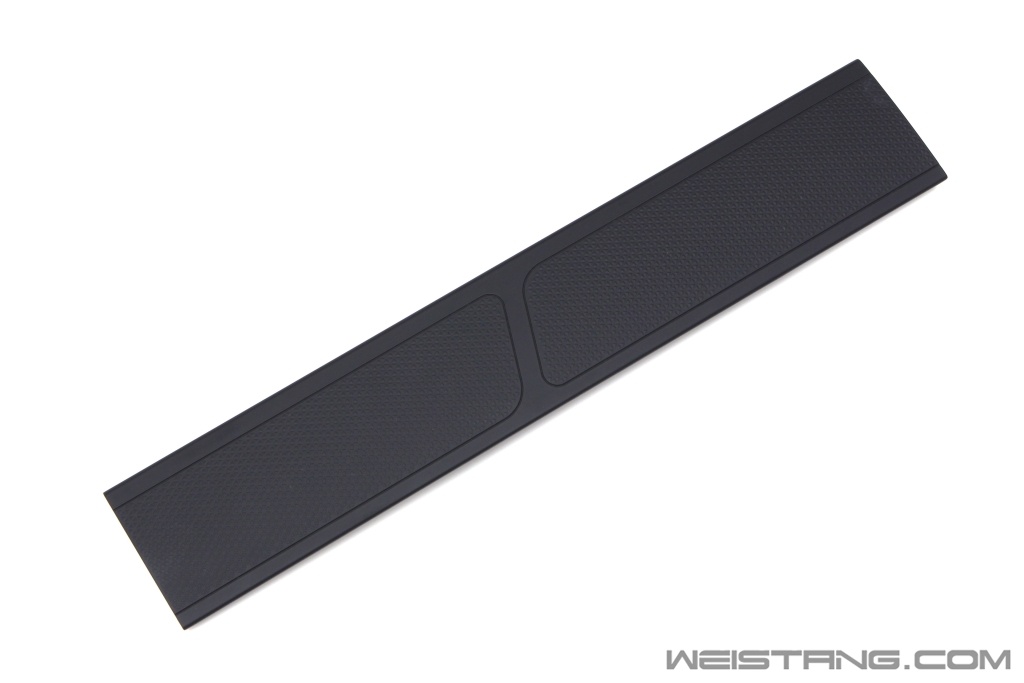

腕托正面特写

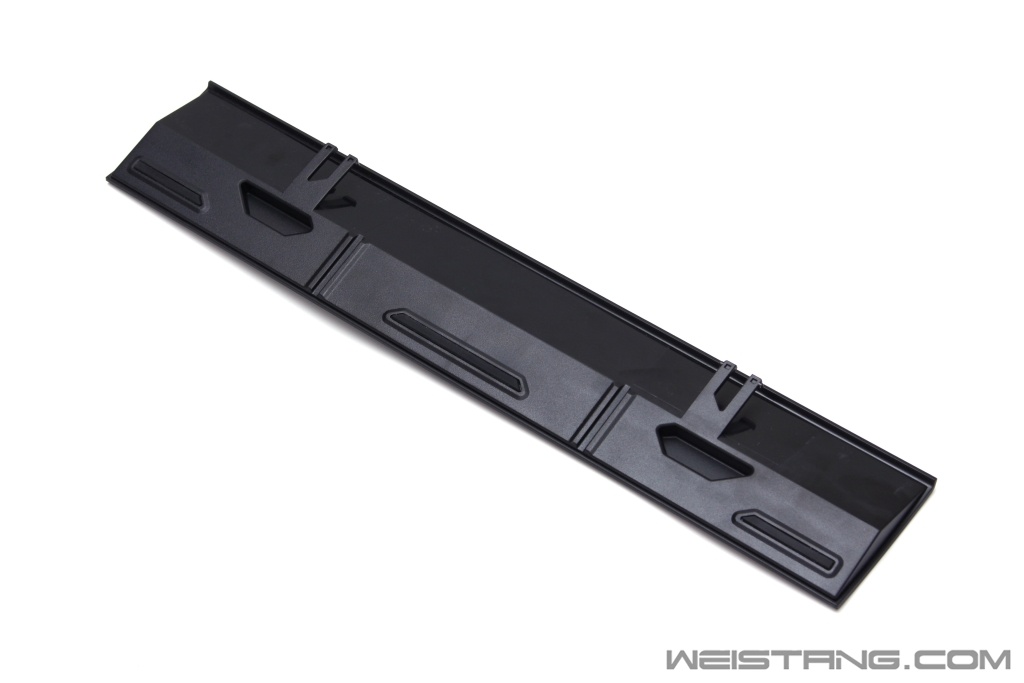

腕托背面特写
海盗船的机械键盘在腕托的设计上尤其喜欢这种卡扣固定的方案，想必是因为降低生产成本的考虑。其实磁吸附的方案更加的理想，不会因为磕碰导致塑料卡子断裂，造成腕托无法固定的问题。磁吸附在拆卸上也更加的方便快捷。

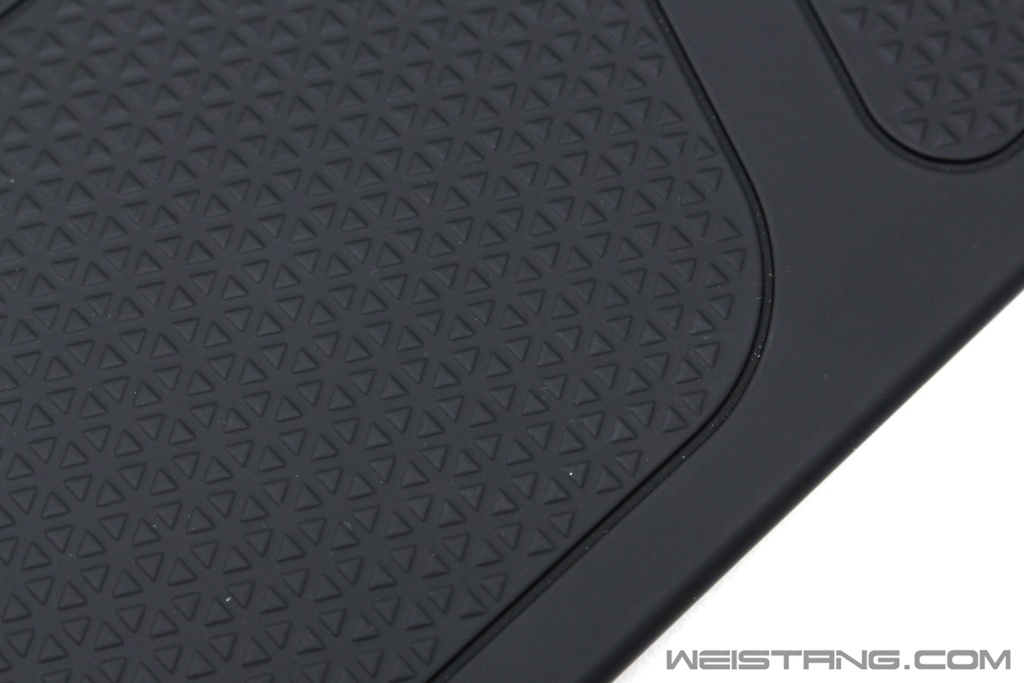

腕托表面纹理
腕托为塑料材质，表面有一层跟键帽十分类似的类肤涂层，手掌末端接触时会比较舒服。现在很多机械键盘厂家把是否标配腕托看做是产品高端与否的一个标准，因为机械键盘的厚度高一些，使用中配合腕托可以让整个手掌更加的放松，腕托这个配件一旦你使用上了就基本离不开了。
腕托底部防滑脚贴

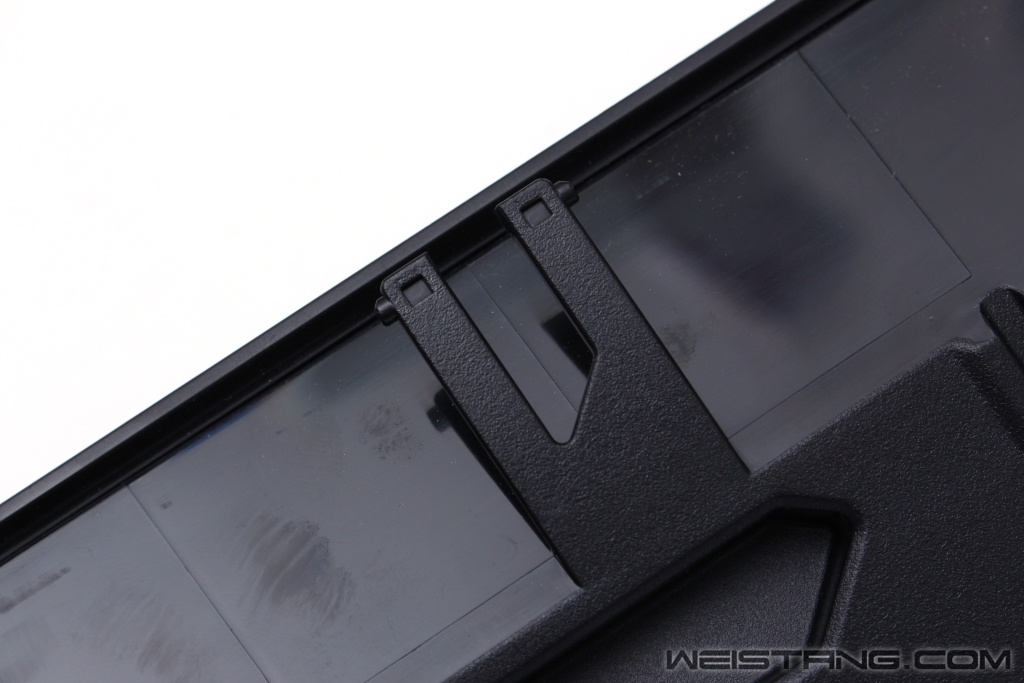

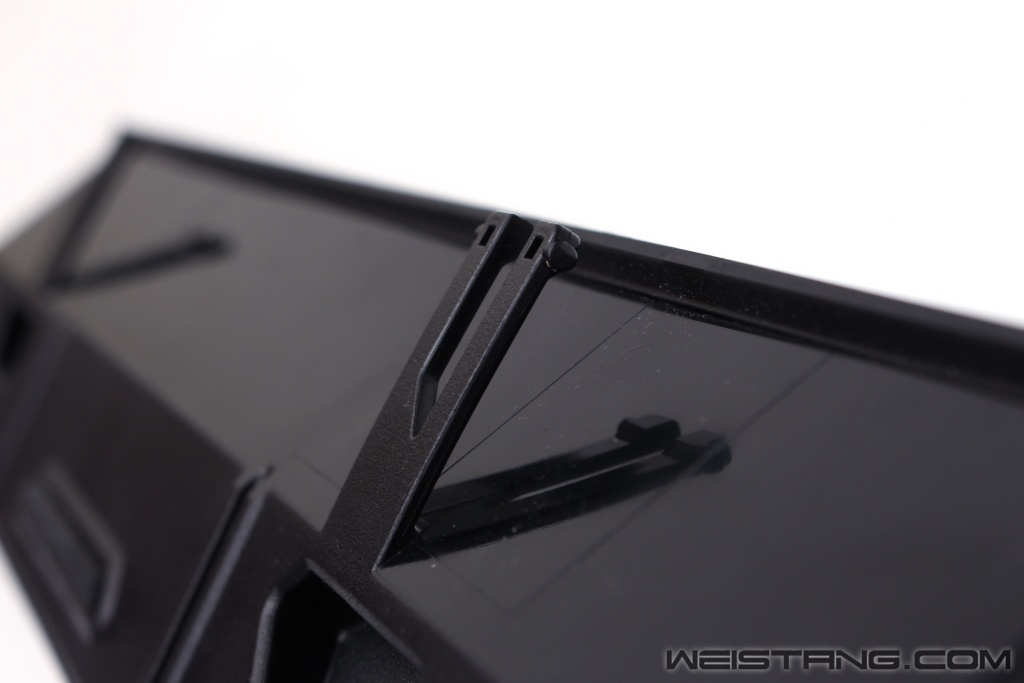

固定的卡子
卡子左右两端各有一个

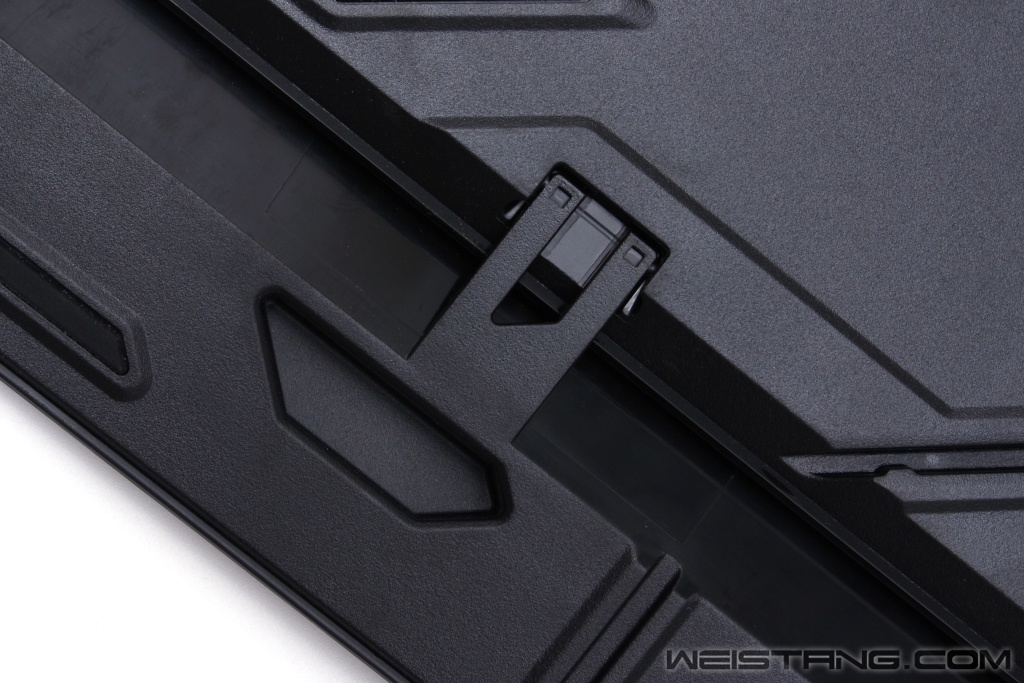

安装时将卡子固定在卡槽中
腕托在安装的时候对准键盘直接向前推就能直接固定，固定以后的腕托会十分牢固，拆卸的时候最好将键盘翻过来，捏住卡子两边向后拉就能从卡槽里取出。建议不要大力出奇迹，避免卡子被拔断了。

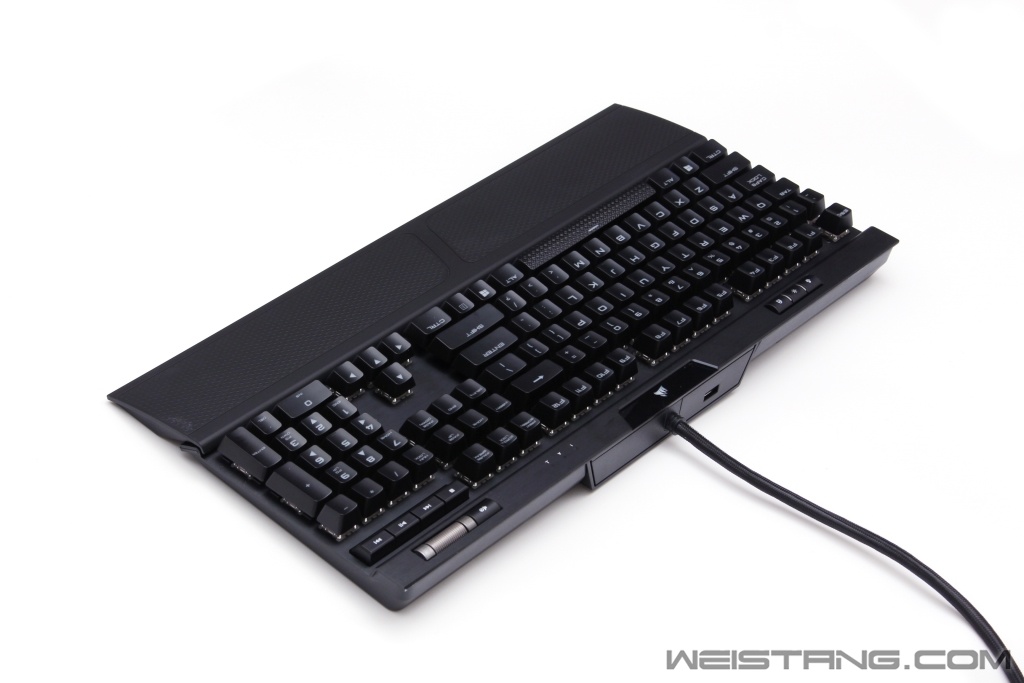

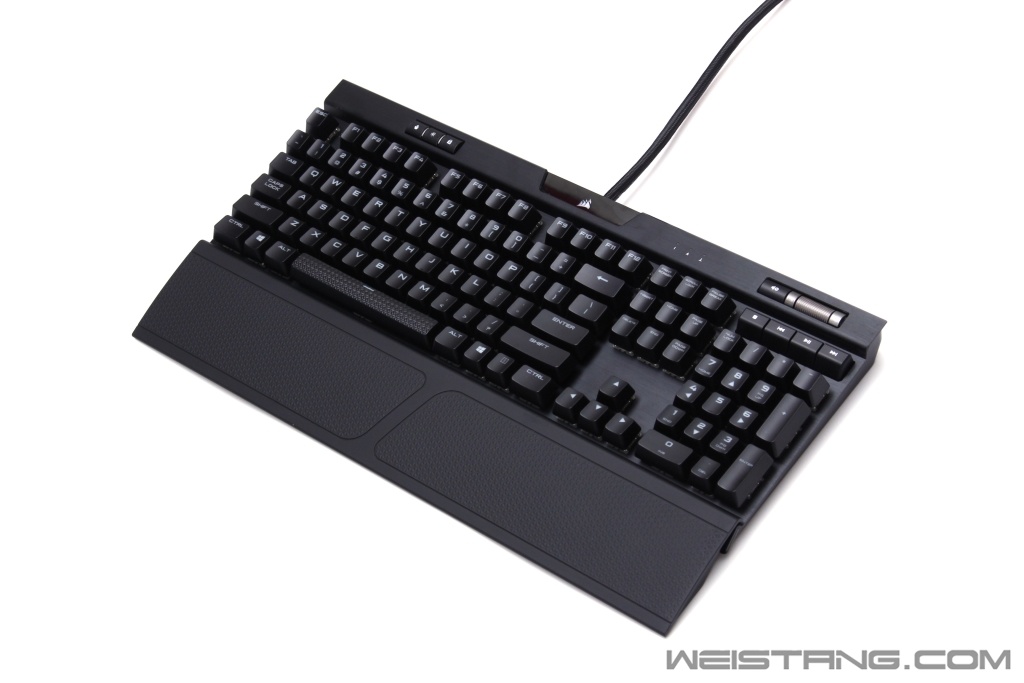

键盘整体特写
键盘整体特写
键盘整体特写
拆解
处理上板的螺丝
隐藏螺丝位

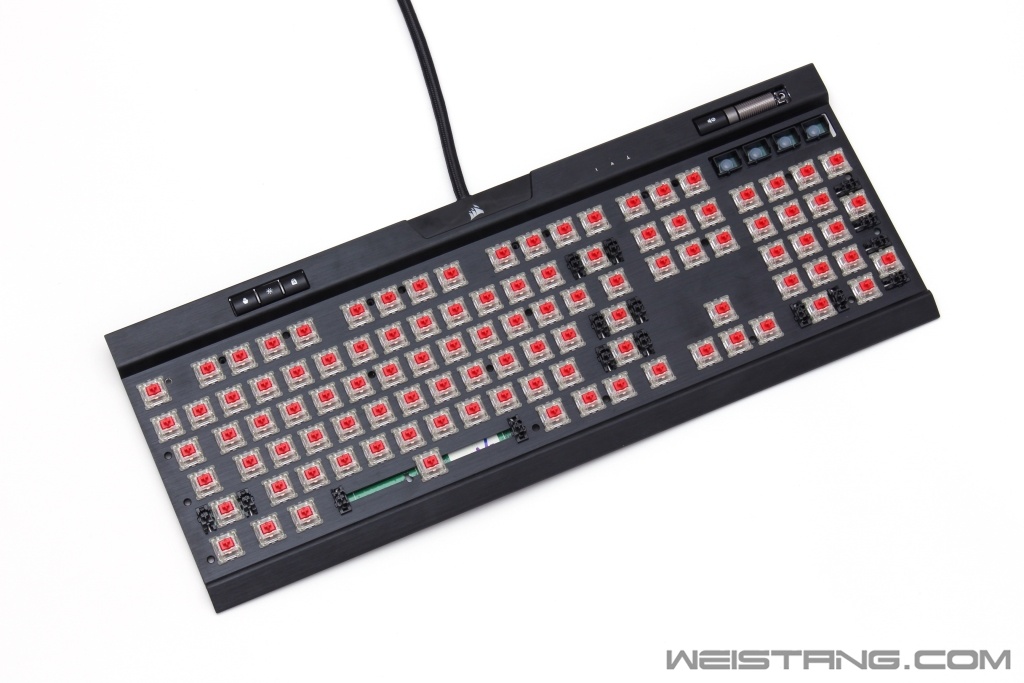

固定键盘上下板的螺丝全部在铝板上面，所以建议拔掉所有的键帽就可以看到隐藏在键帽下面的小十字螺丝，铝板上一共有25颗螺丝，其中24颗可以很明显的找到，而一种1颗螺丝隐藏在音量调节滚轮右侧，拆之前要先摘掉螺丝上面的银色卡壳，这里就需要用到镊子了，把卡壳摘下来就能看到这里的螺丝。

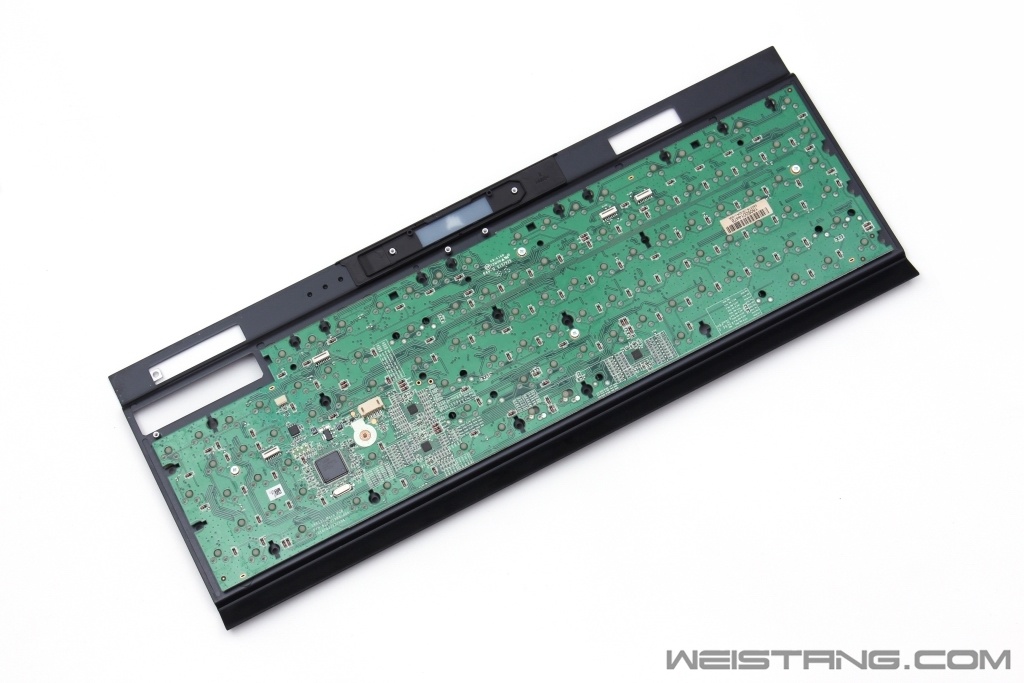

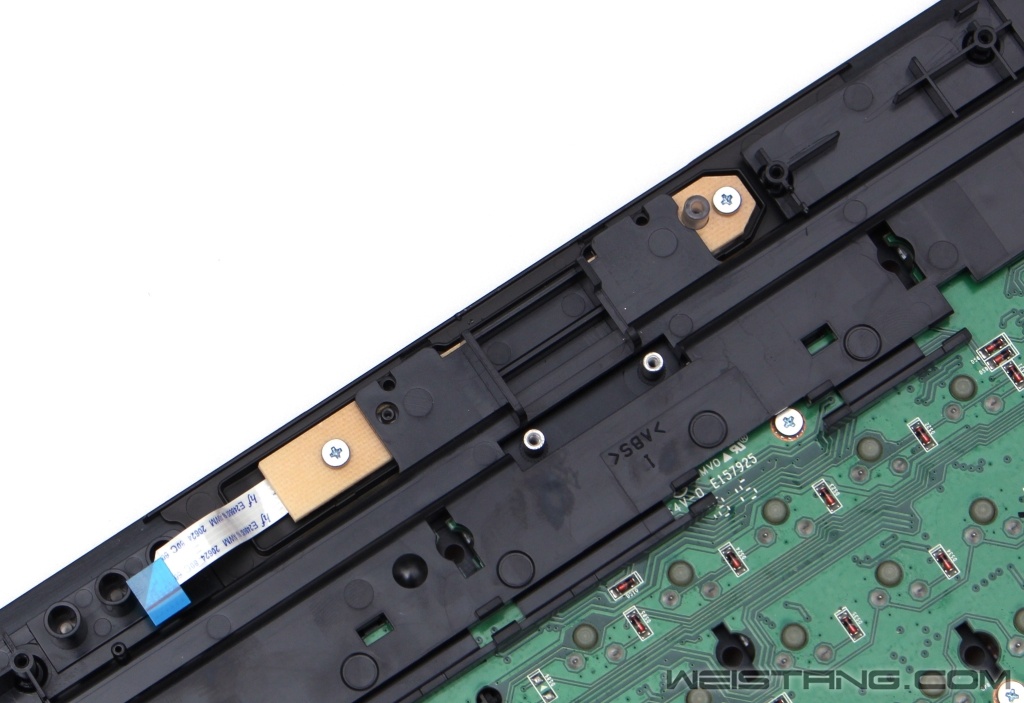

键盘内部PCB特写
键盘内部的PCB大致分为4个部分，分别为：主PCB，左侧音频快捷键PCB，右侧快捷键及U口PCB，最后就是Logo灯板的PCB。每个PCB都通过小排线跟主PCB相连接，拆起来不难但是细碎的东西不少。

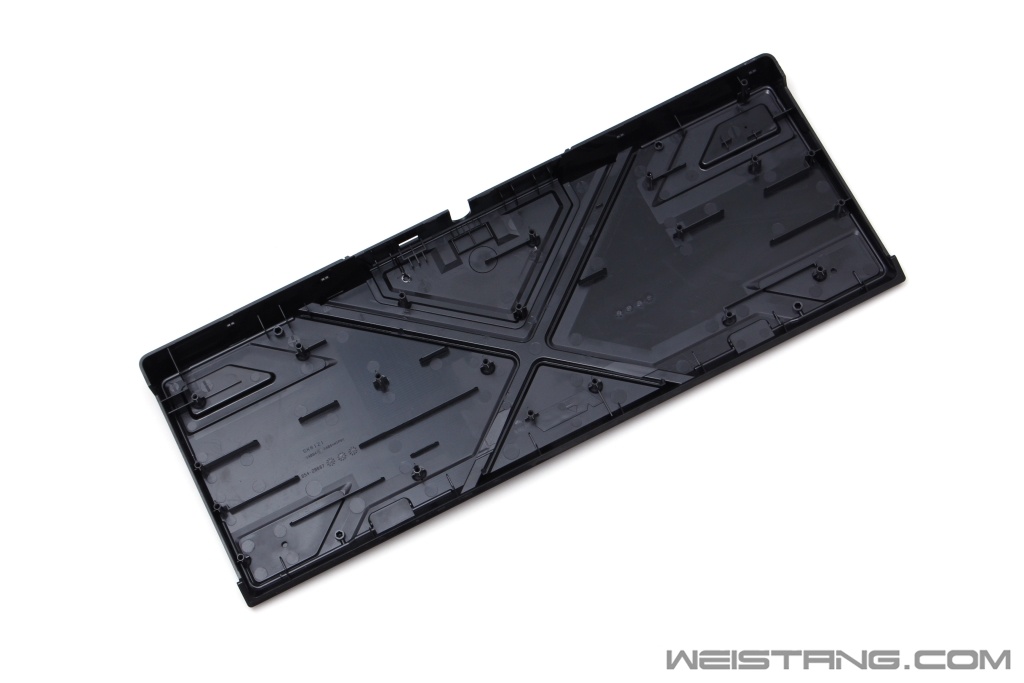

加盘底壳特写

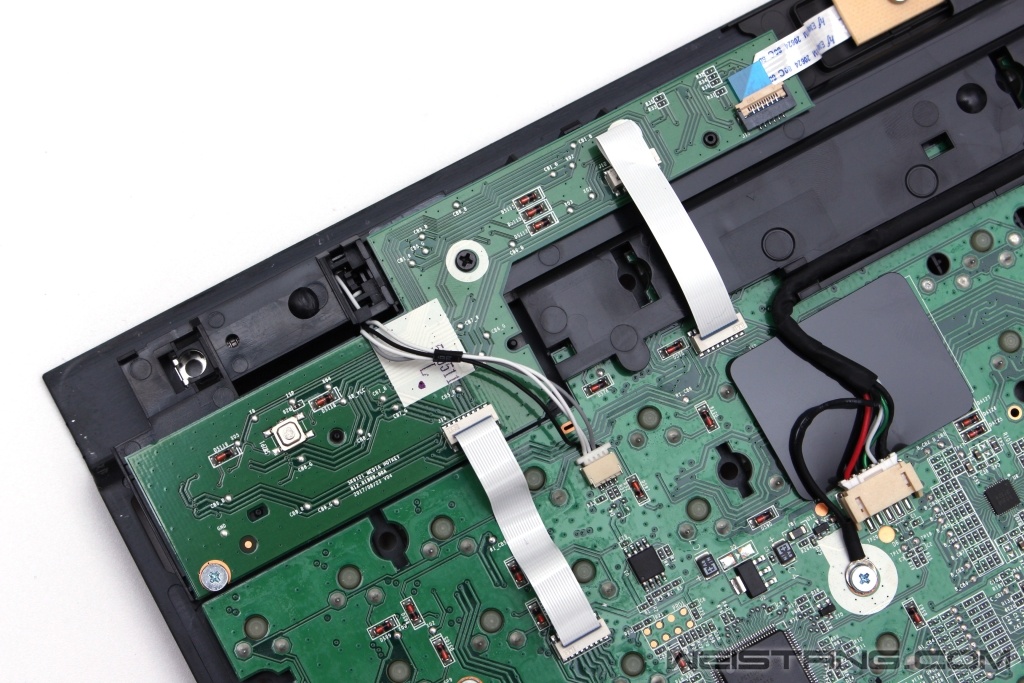

音频快捷键PCB部分

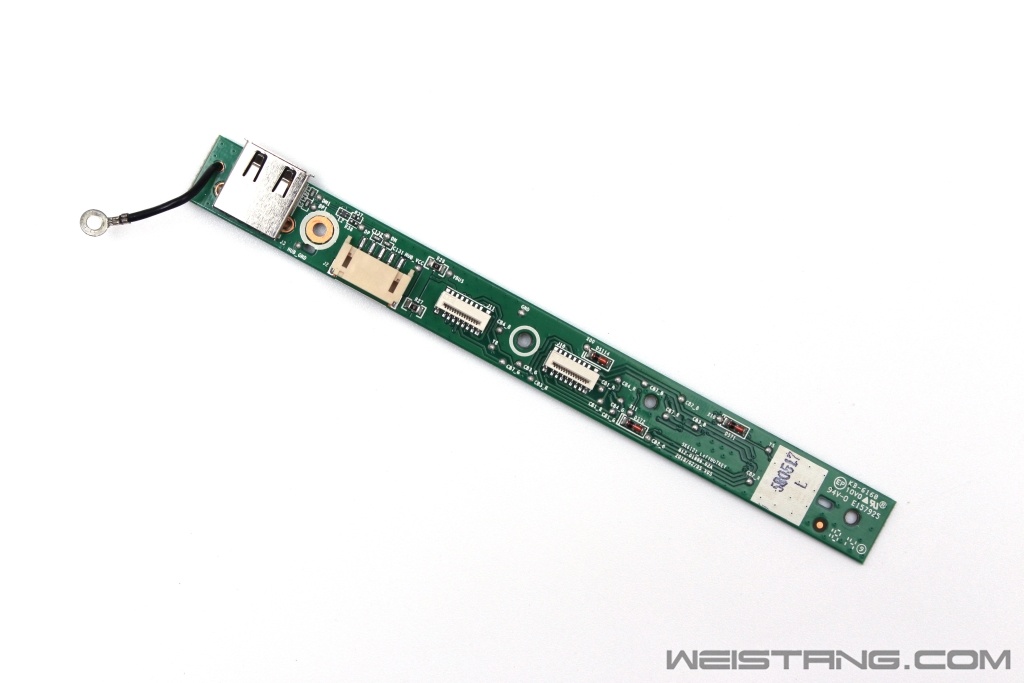

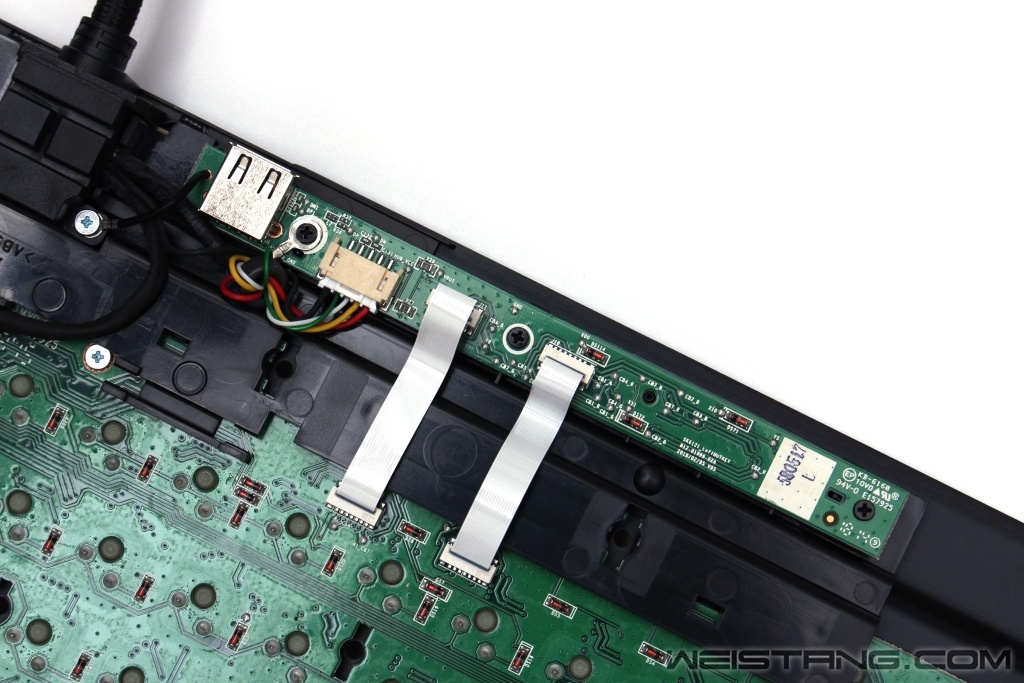

快捷键及拓展U口PCB部分

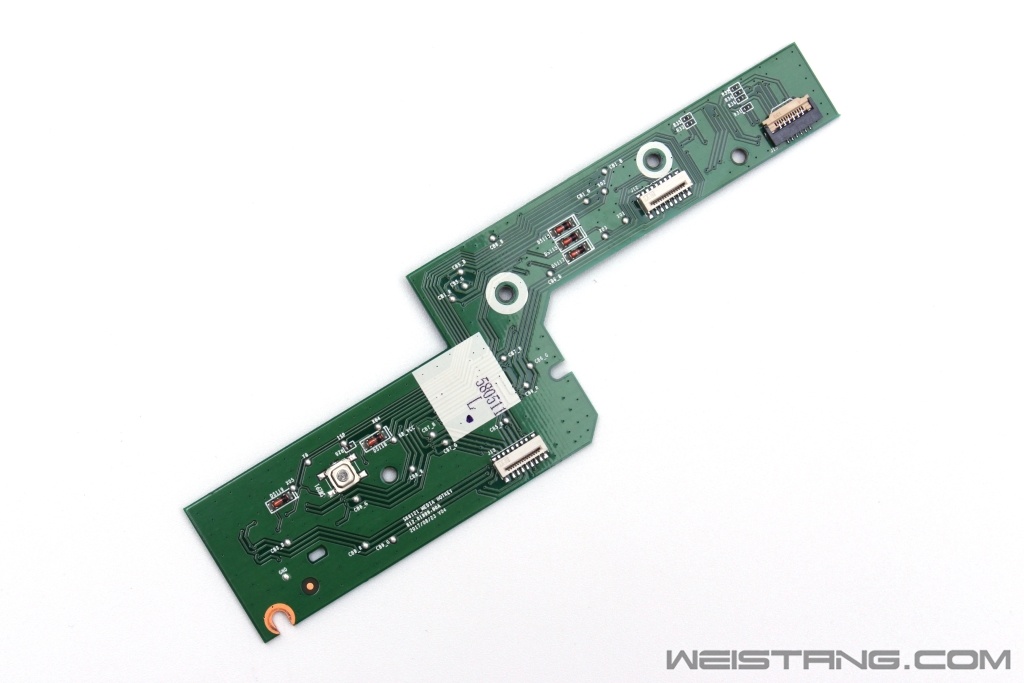

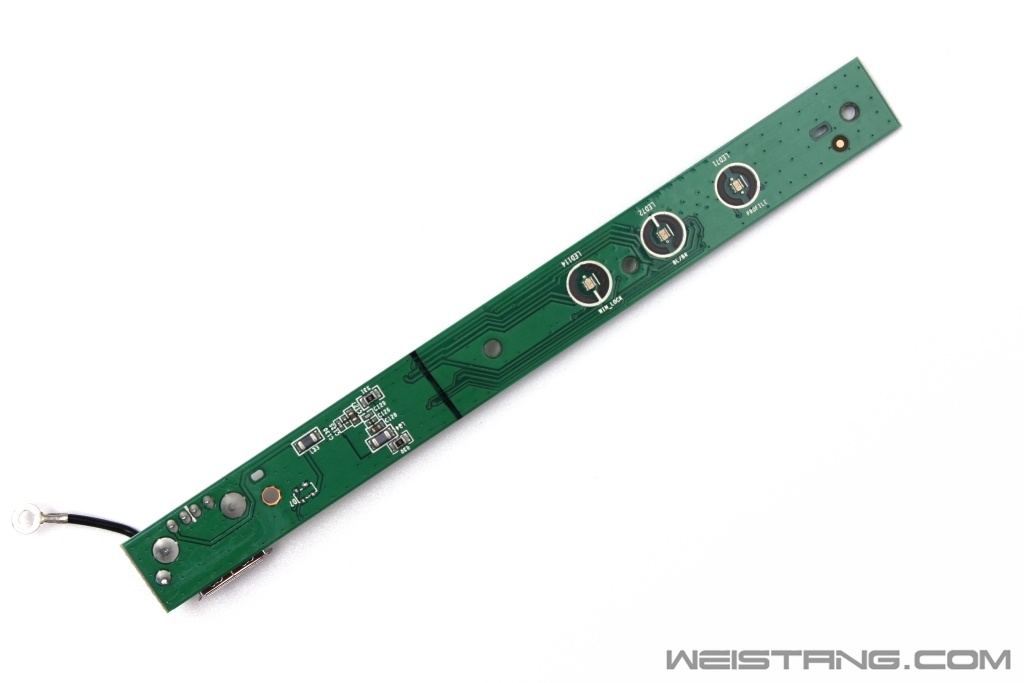

快捷键及拓展U口PCB正面特写
快捷键及拓展U口PCB背面特写

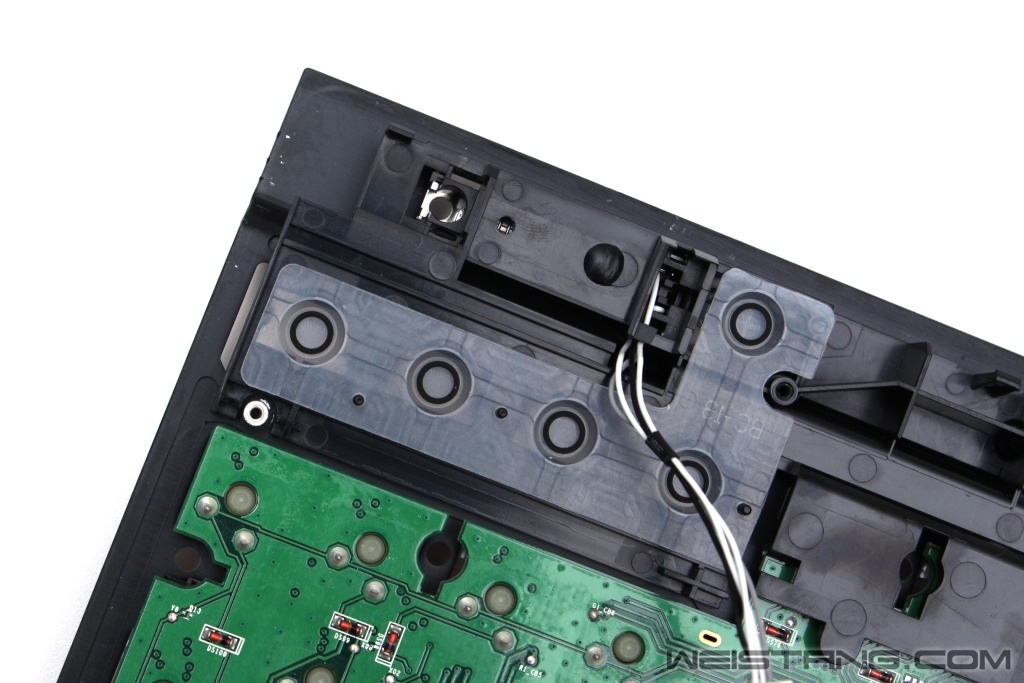

触发按键的橡胶垫
这块板子有3个接口，一个接口跟线缆上端子相连，负责USB接口的拓展，另外两个小接口通过排线跟主PCB相连，负责灯光和按键信号的控制。

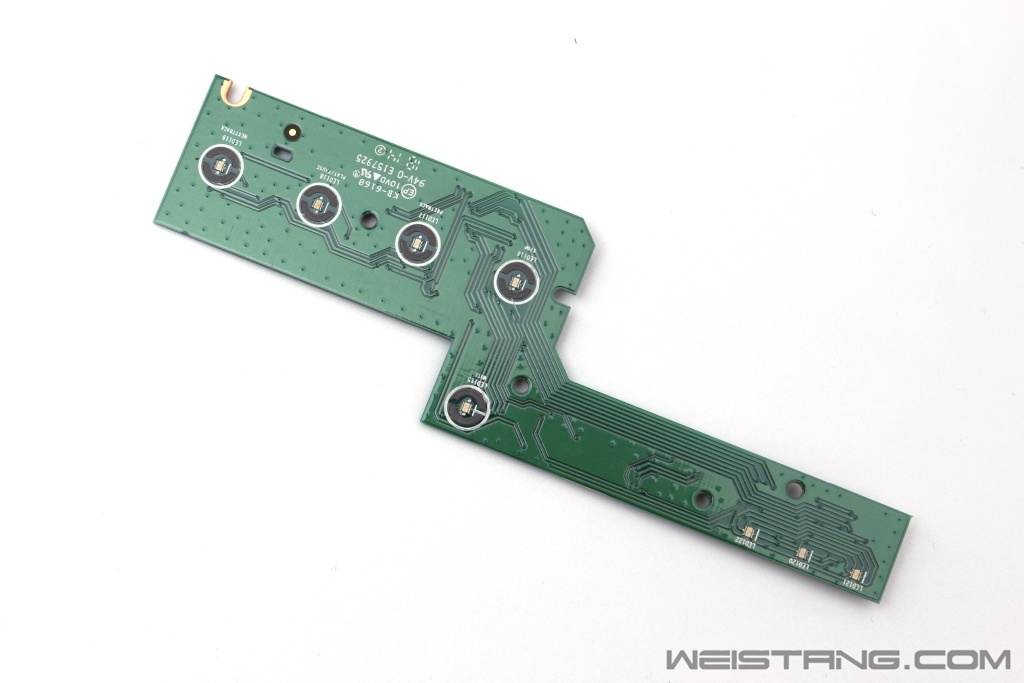

音频快捷键PCB正面特写
音频快捷键PCB背面特写

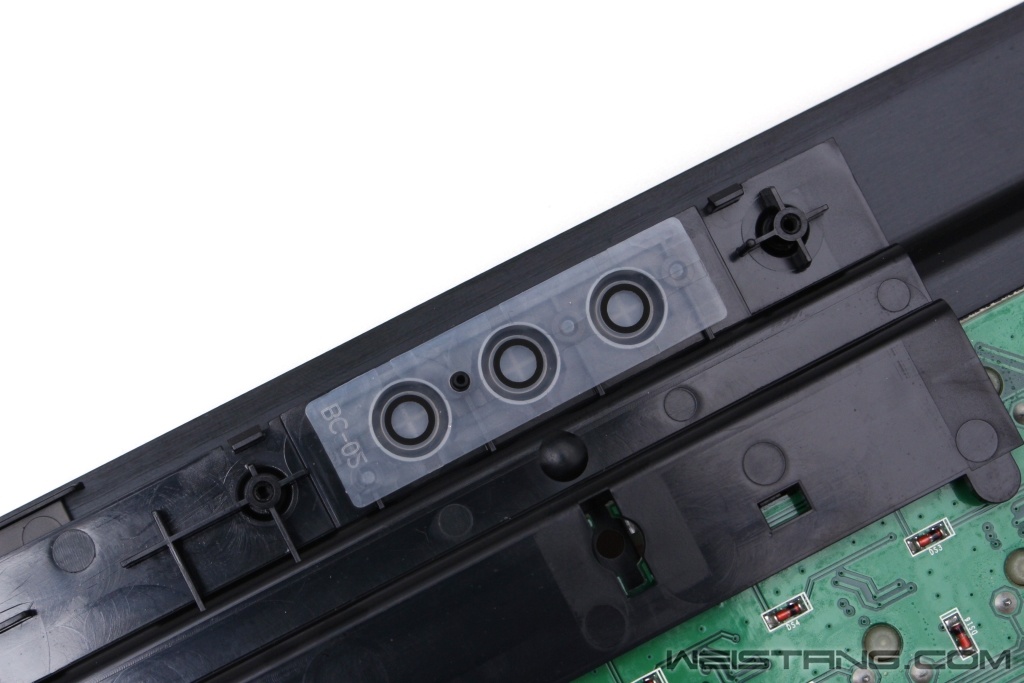

触发按键的橡胶垫
在音频快捷键PCB上也有3个接口，其中两个接口跟主PCB相连，负责灯光和按键信号的控制。另一个接口则是跟Logo的灯板相连，灯板上的信号也是从这块PCB上进入主电路板。
Logo灯板固定在支架内侧

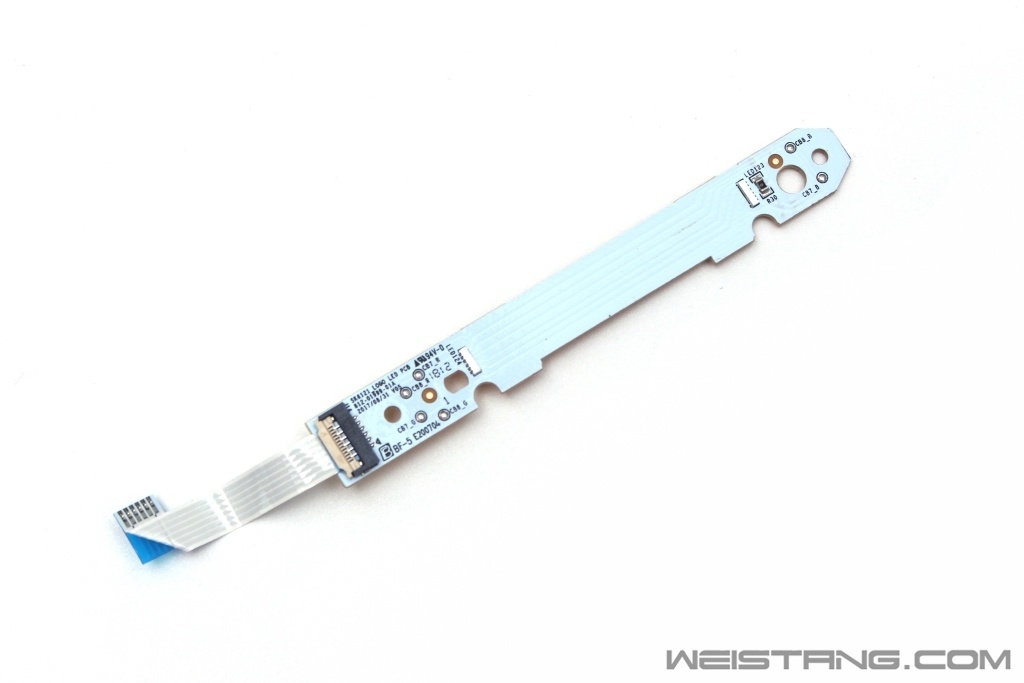

Logo灯板
拆掉整个固定内部PCB的塑料支架，才能看到底部的灯板，支架拆起来需要小心，固定的地方都是塑料卡子。Logo灯板两侧有两个横向射光的灯珠，这样可以在灯光变换时有一个灯光过度的效果，但是实际上这个过度效果并不是很明显。

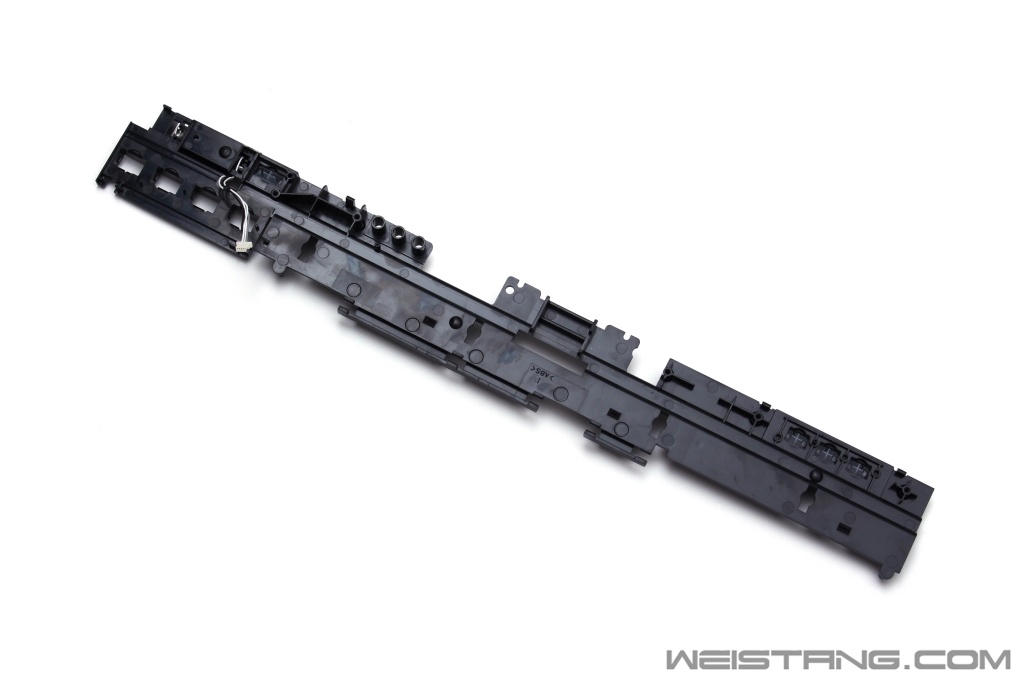

固定PCB的支架

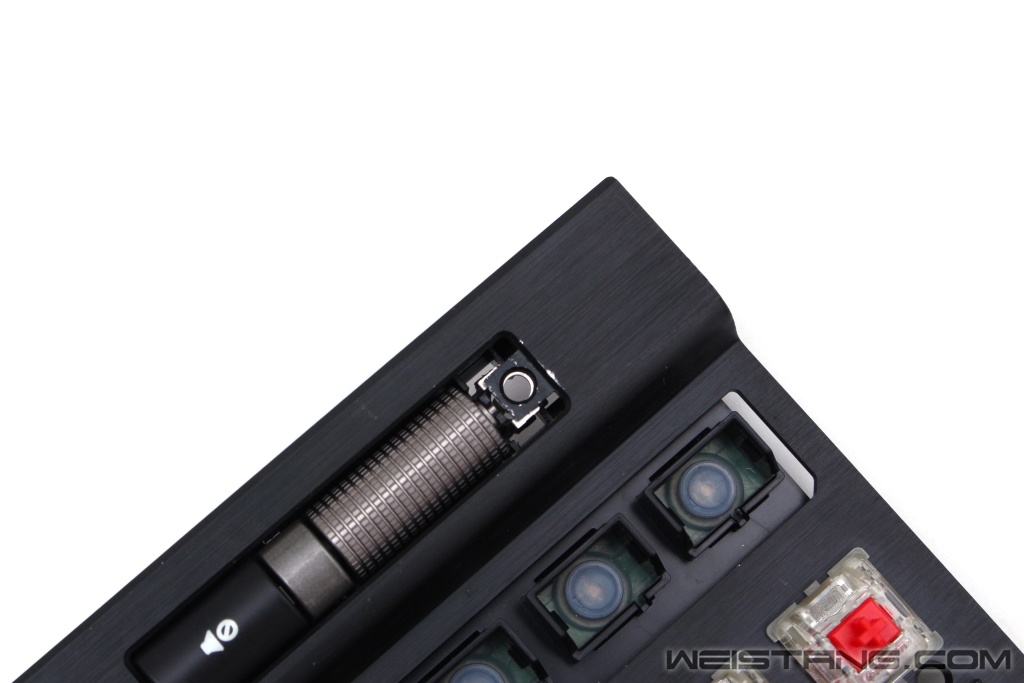

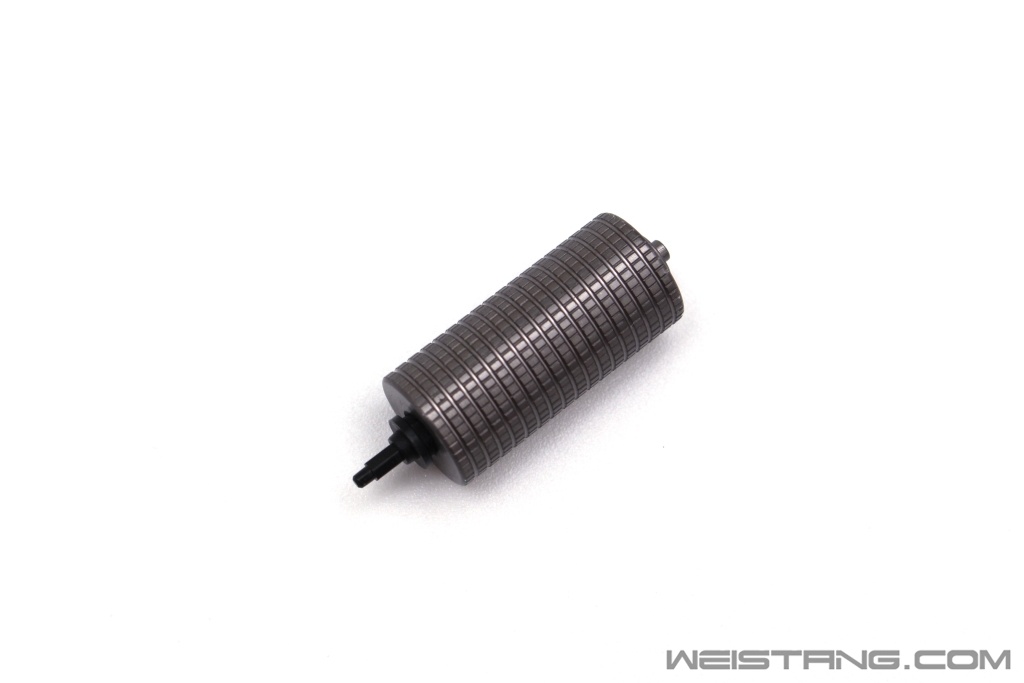

金属滚轮

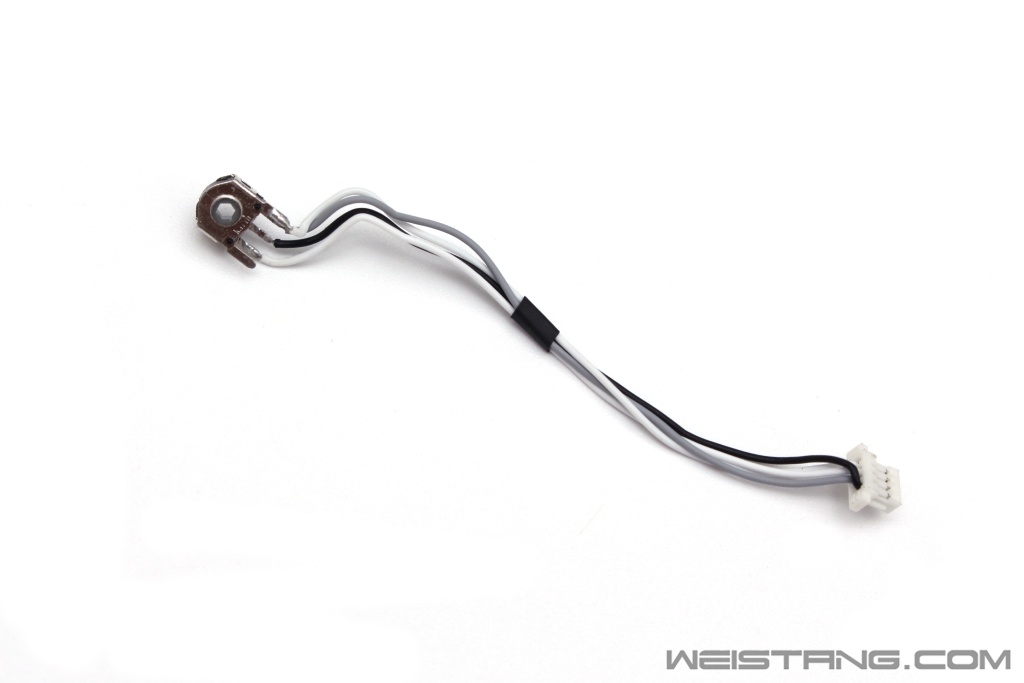

编码器
拆掉支架以后可以看到上面固定的调节音量的金属滚轮和超小的编码器，因为编码器上的品牌文字比较小，所以看的不是很清楚，目测推断应该是凯华的。

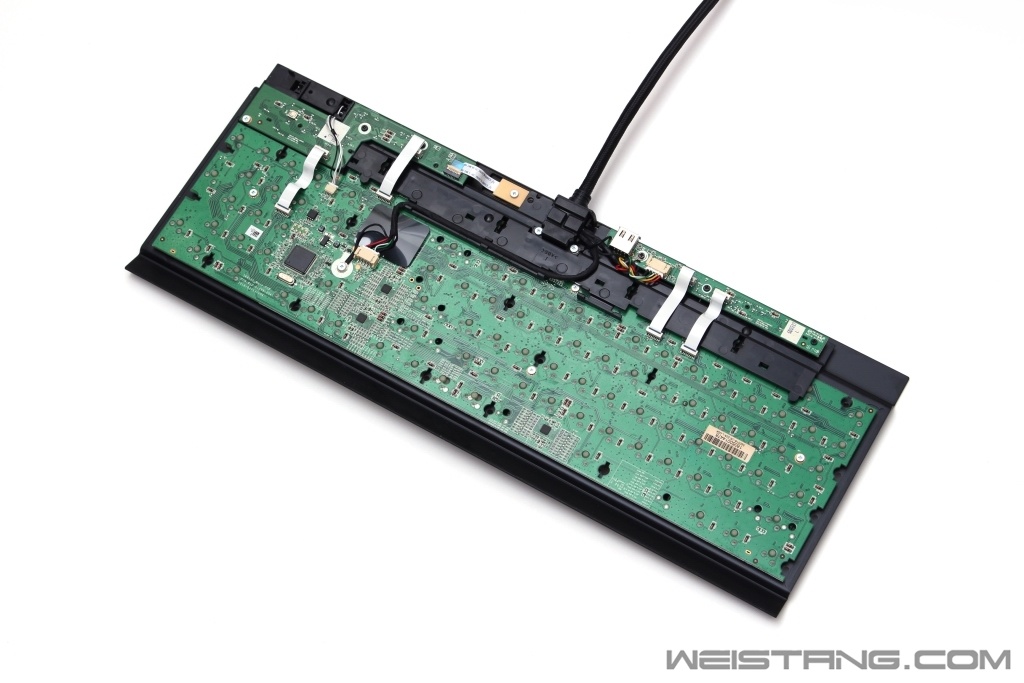

键盘主PCB特写

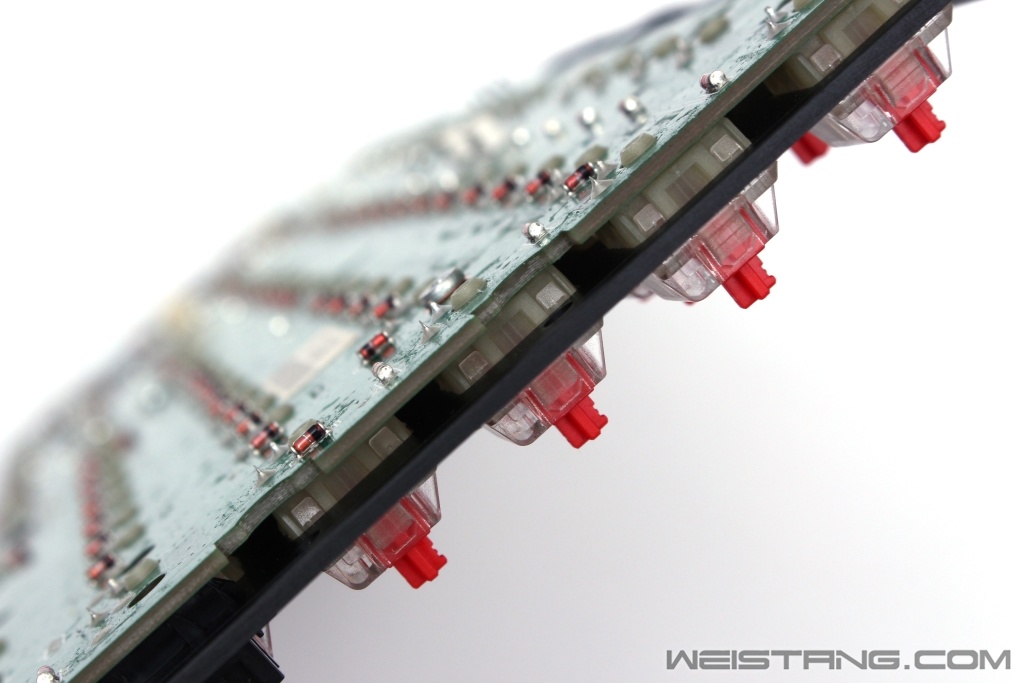

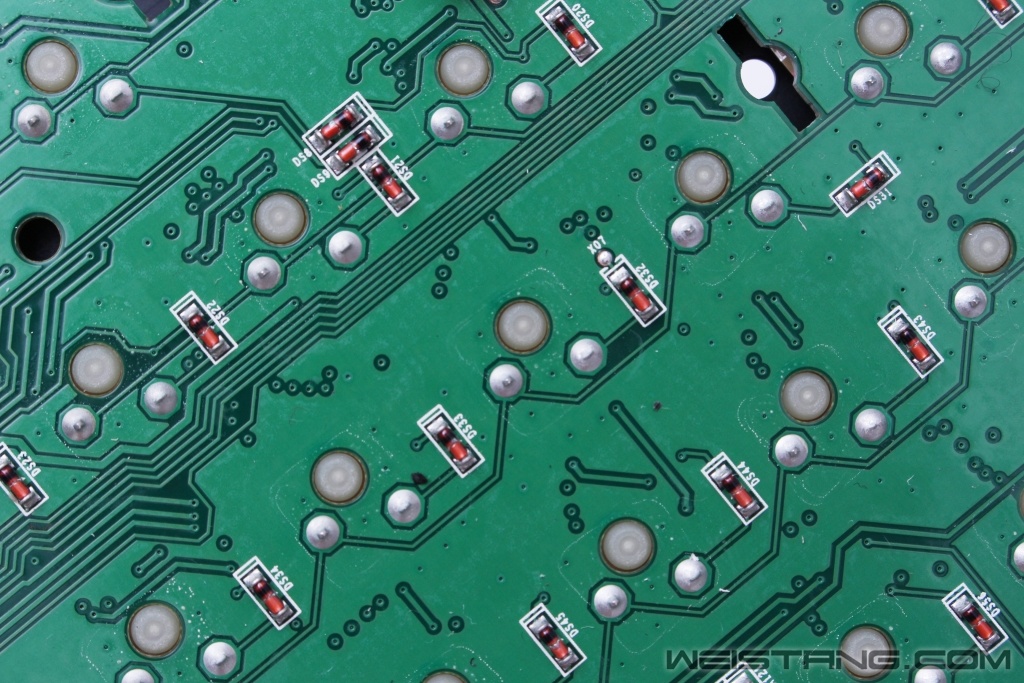

轴体引脚焊点
轴体引脚焊接的部分处理的还不错，还能看到洗板水清理过后留下的一些痕迹。使用小型的玻璃二极管来实现按键无冲突是早期机械键盘惯用的解决方案，但是随之而来的问题就是这种二极管的工作稳定性不是很好，某些震动可能会让二极管内部损坏，导致附近连接的轴体失灵。在这里并没有看到Led灯珠，这说明Led灯珠是焊接在了板子的正面，只有把轴体拆下来才能看到4pin方形的灯珠。

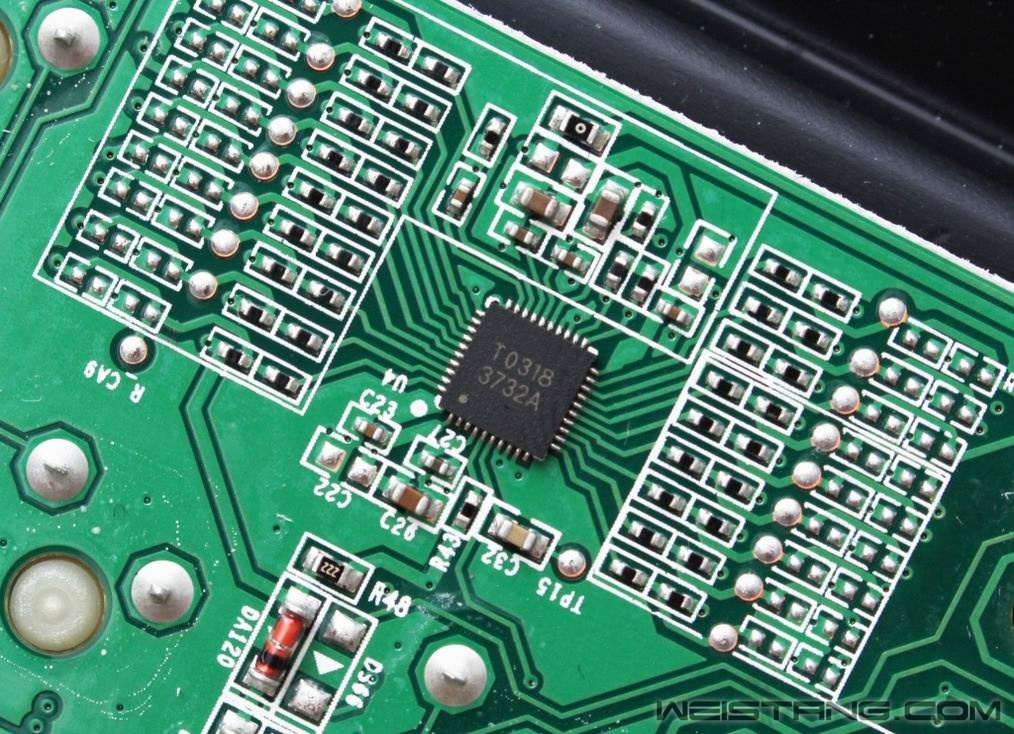

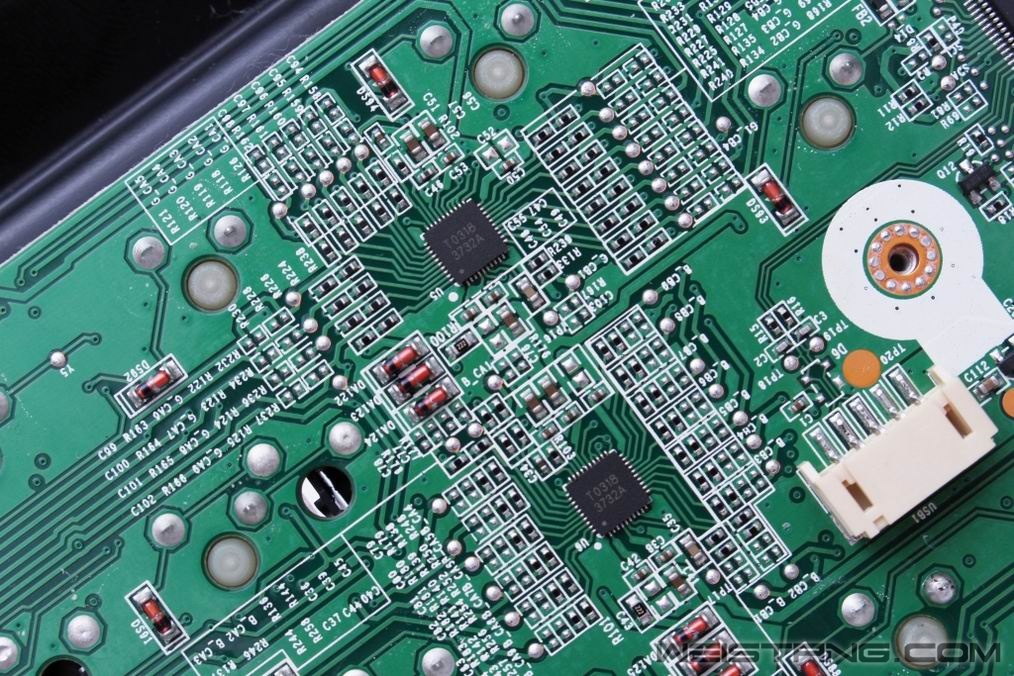

灯控芯片特写
灯控芯片特写
几乎所有的RGB灯效的机械键盘上都有3颗这样的灯控芯片，通过每种芯片的协同工作来实现灯光的自定义组合。

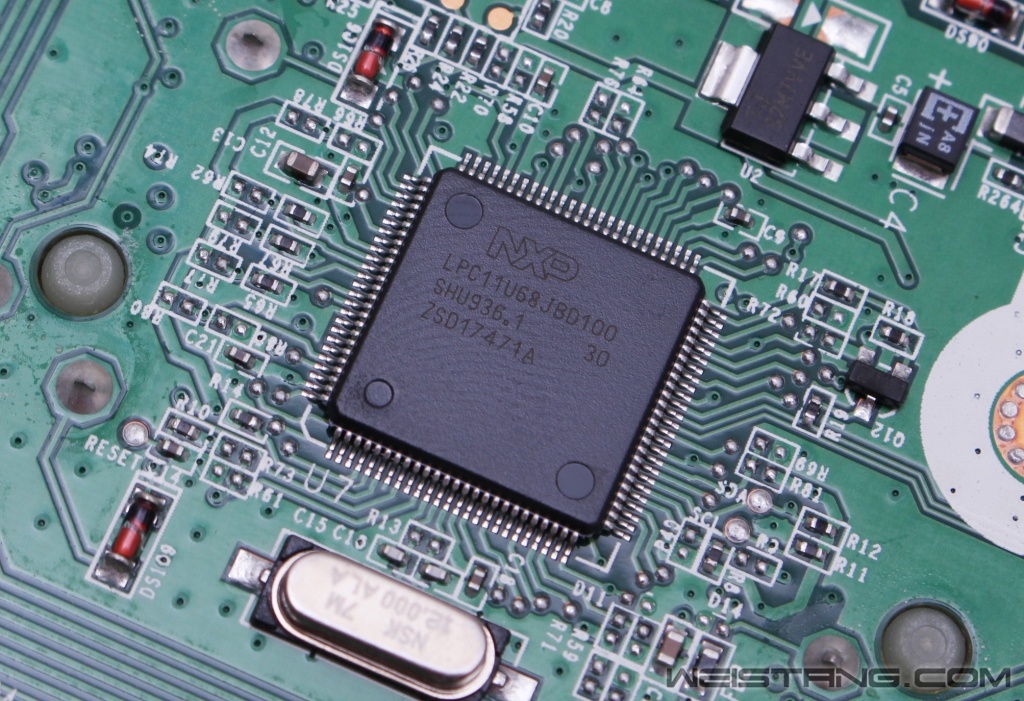

主控芯片
主控采用的是恩智浦公司的LPC11U68JBD100微处理器，核心:ARM Cortex M0+，数据总线宽度:32 bit，最大时钟频率:50 MHz，程序存储器大小:256 kB，数据 RAM 大小:36 kB，ADC分辨率:12 bit，工作电源电压:3.3 V。
PCB及铝板侧面特写
界面
想要通过软件控制键盘就需要安装海盗船的iCUE软件，其实这个就是键盘的驱动程序，通过这个整体的驱动平台可以让键盘、鼠标、鼠标垫等其他外设实现灯光效果的联动。驱动中更多的引入了库的功能，通过库来保存对键盘自定义方面的信息。

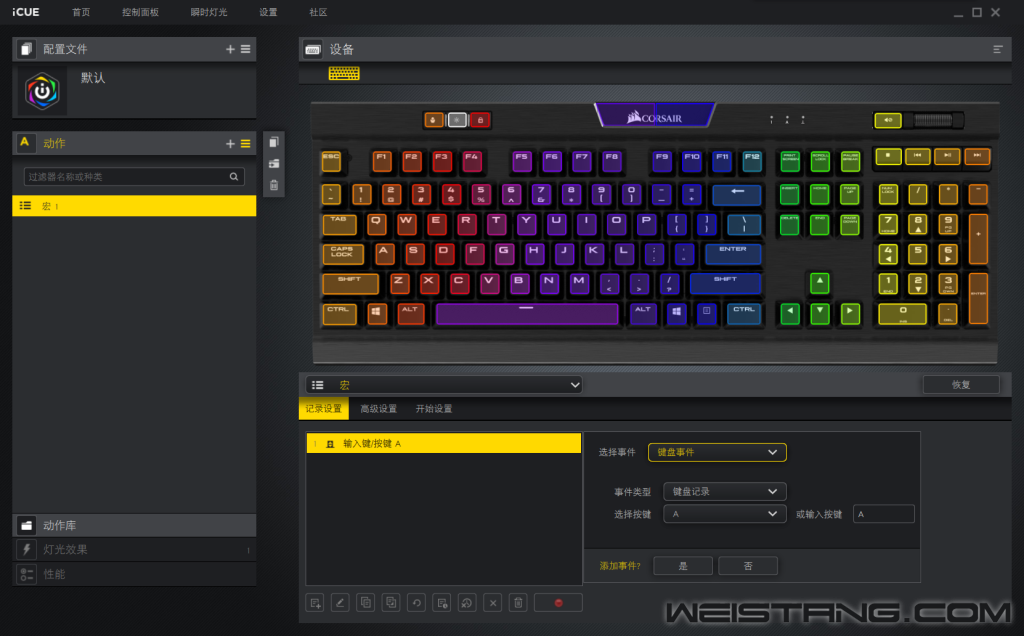

宏编辑功能
在驱动界面的左侧来选择键盘的主要功能，从上往下第一项就是宏编辑功能，在界面中编辑自己需要的宏。编辑好的宏可以保存在动作库当中。

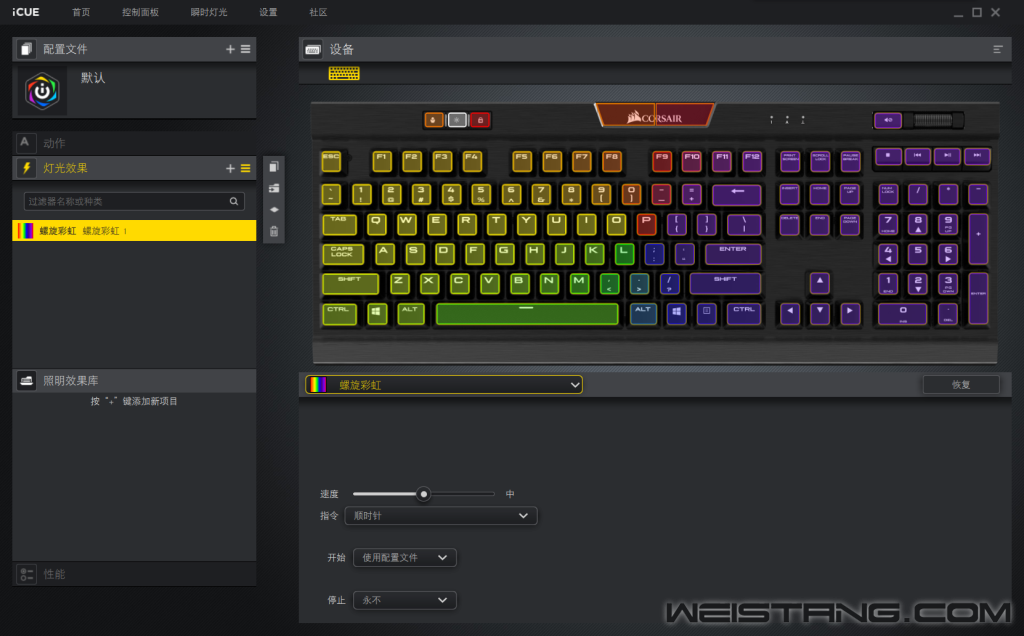

灯光效果功能
灯光效果在驱动中分为3个部分：预定义，自定义，照明效果链接。每一种灯光效果都可以自行设定相应的参数，修改后的灯效可以保存到照明效果库中保存。

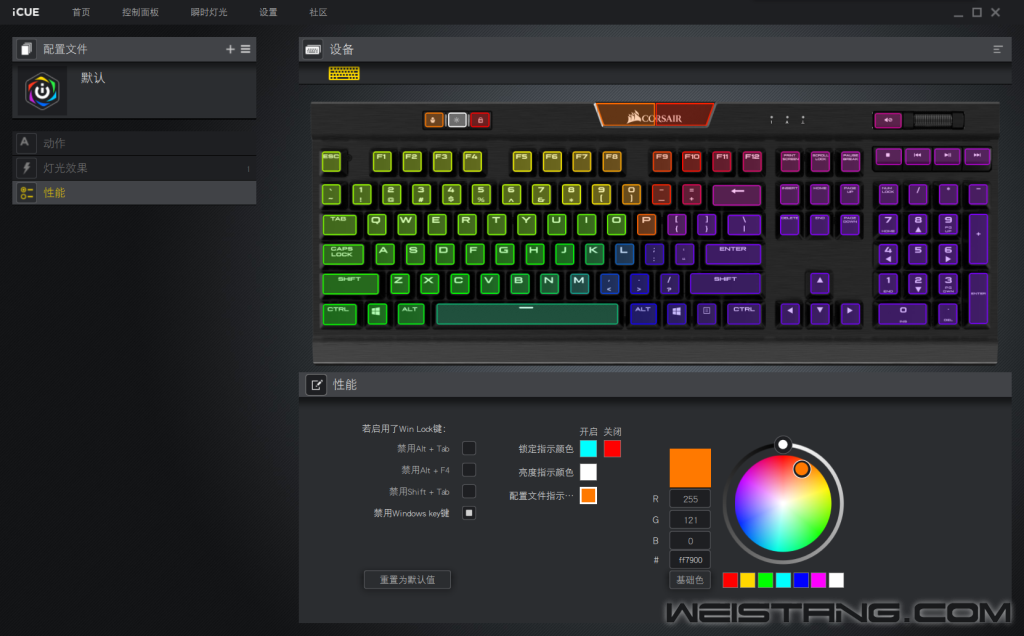

性能功能
在这部分可以设定快捷键在开启和关闭后的灯光颜色，还可以设定游戏按键开启以后需要屏蔽的哪些组合键。系统默认有三套配置文件保存在键盘种，根据自己的使用喜欢可以自行配置相应的参数。

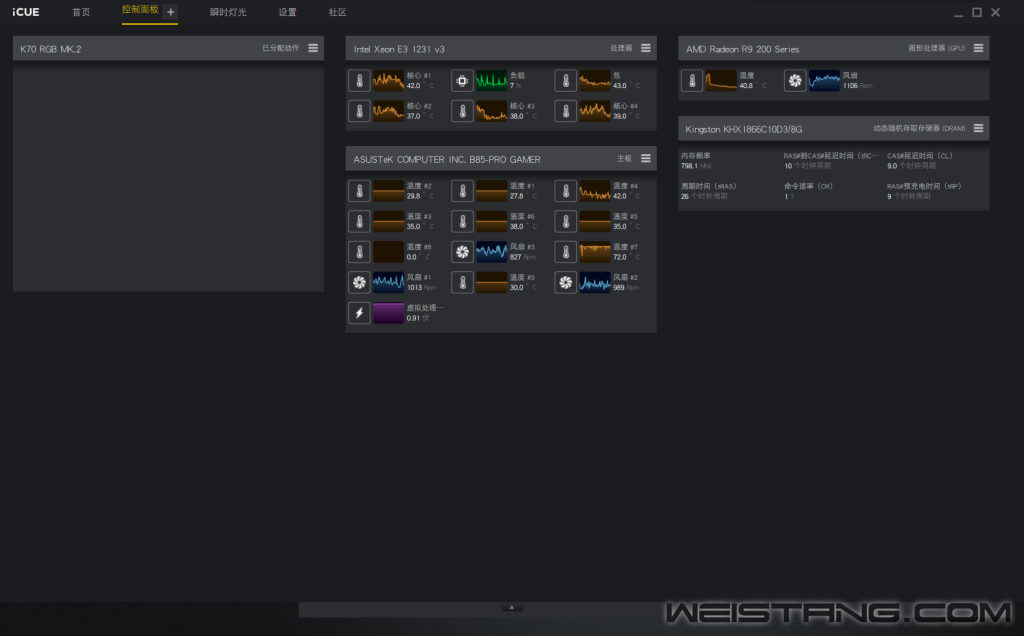

控制面板界面
在控制面板上可以显示计算机的整体参数，包括：处理器，显卡态，主板，内存的工作状态。每个显示界面还可以自行调节显示位置和大小。

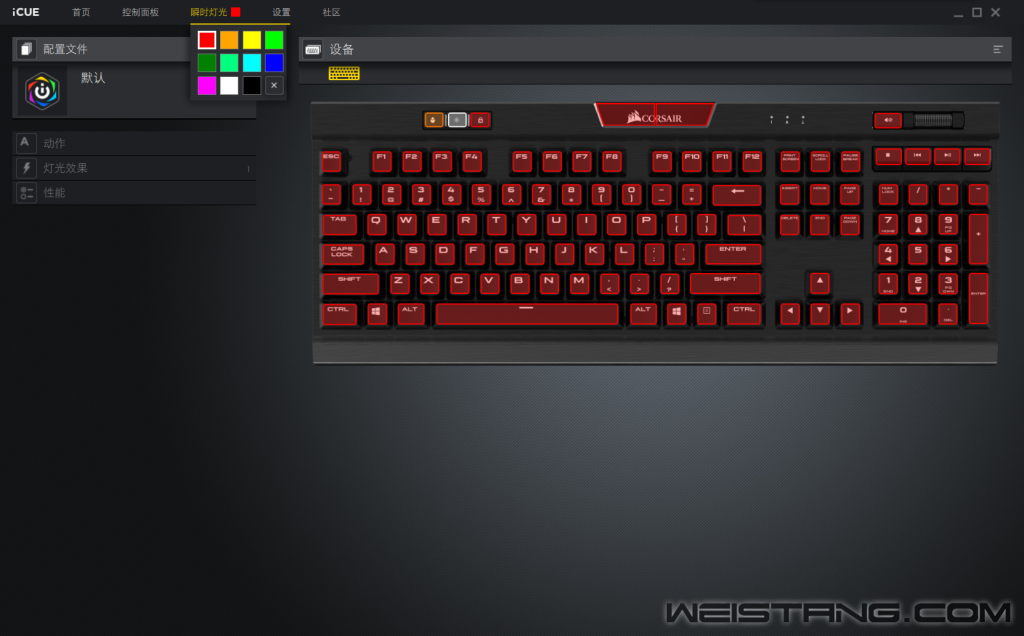

瞬时灯光功能
这个功能可以实现让灯光快速切换到预设的颜色，比如全红色，全黄色，全绿色等等。这样可以省去在灯光自定义部分调节的步骤，让想要的效果来的更快。

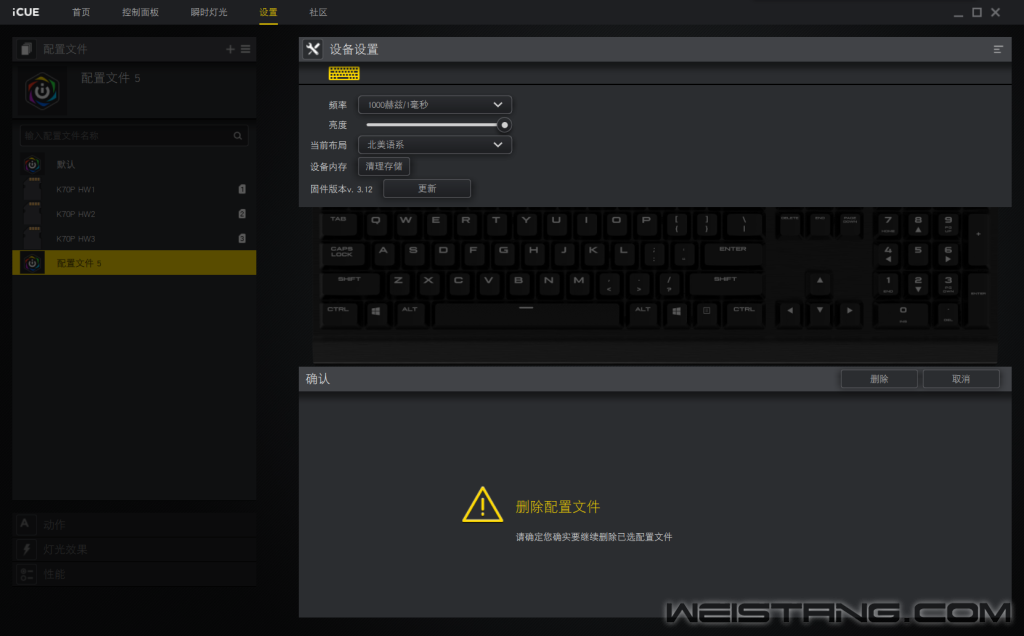

设备设置界面
在这个界面可以实现对回报率的设置，灯光亮度的调节，驱动显示键盘字根的布局，清除键盘内存工功能，更新固件功能。
实拍

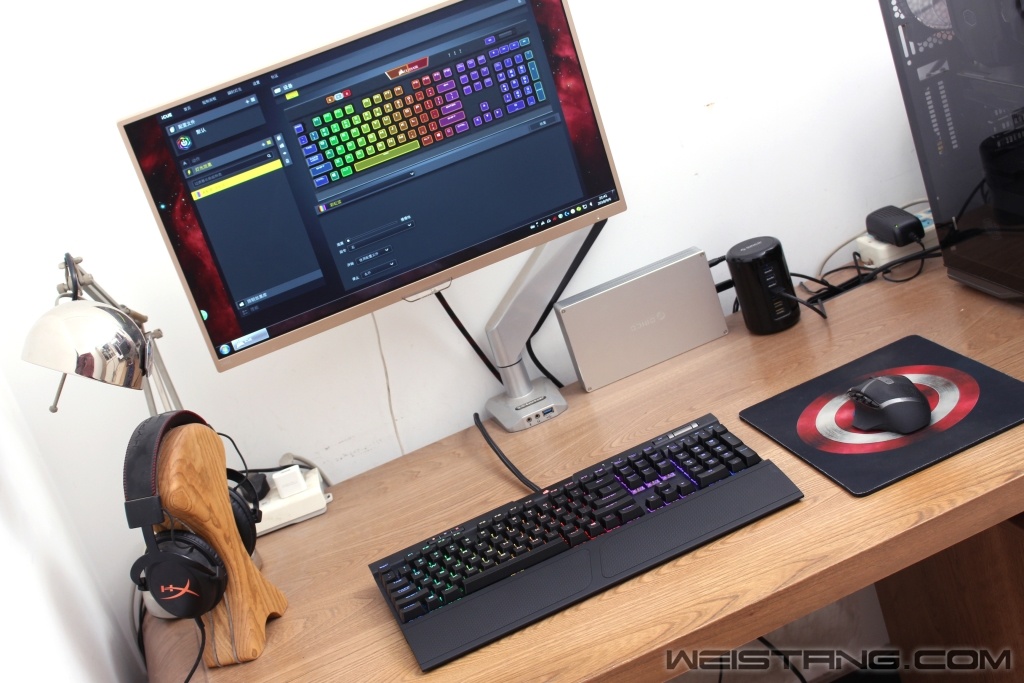

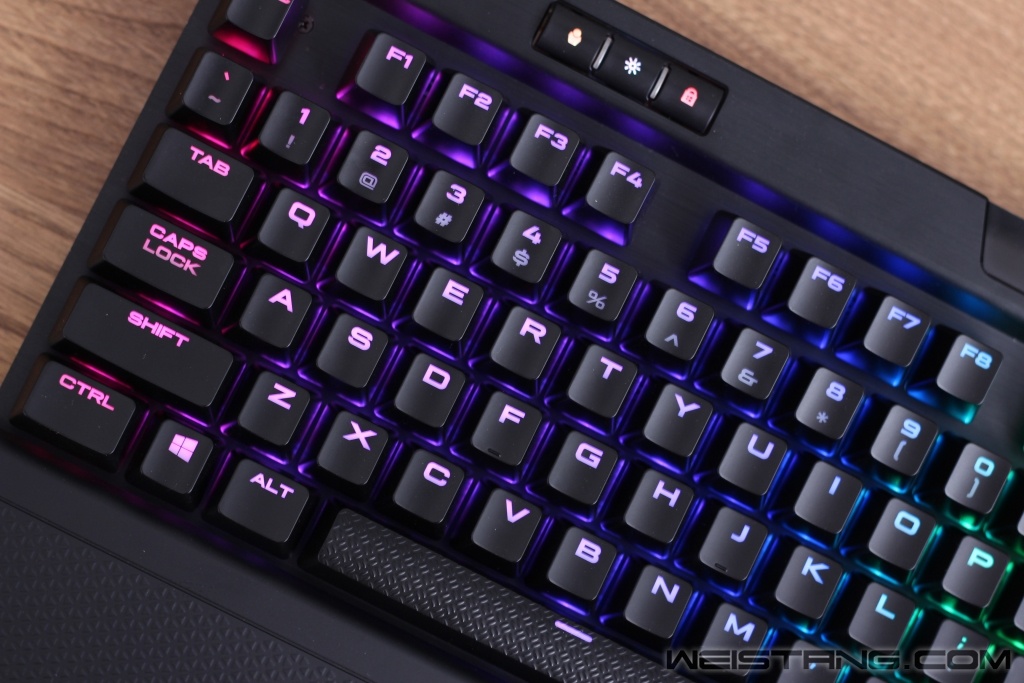

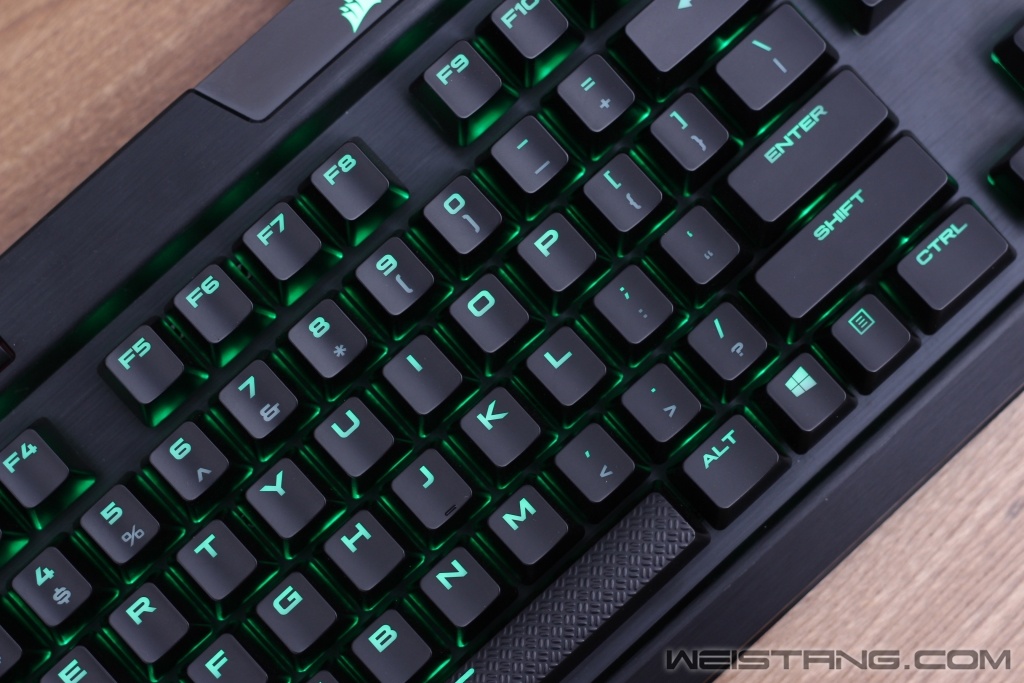

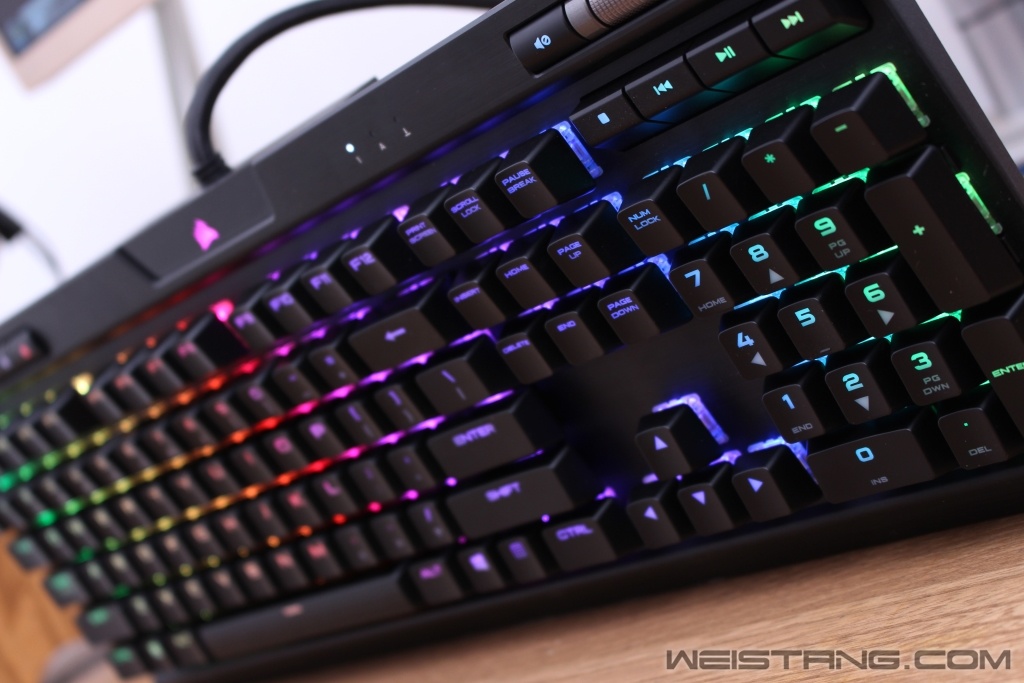

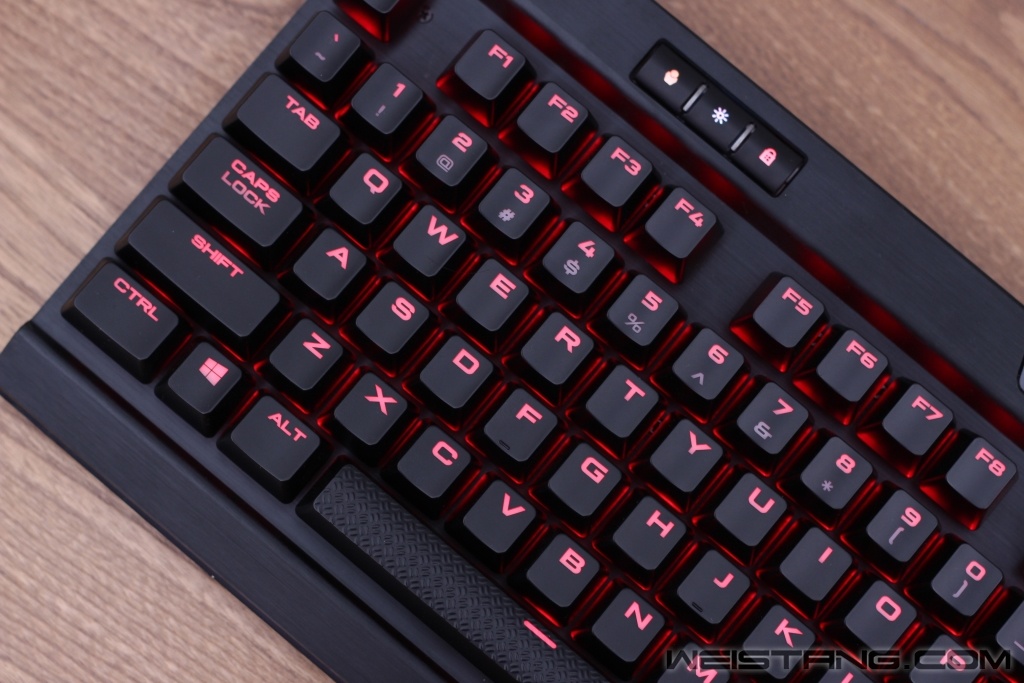

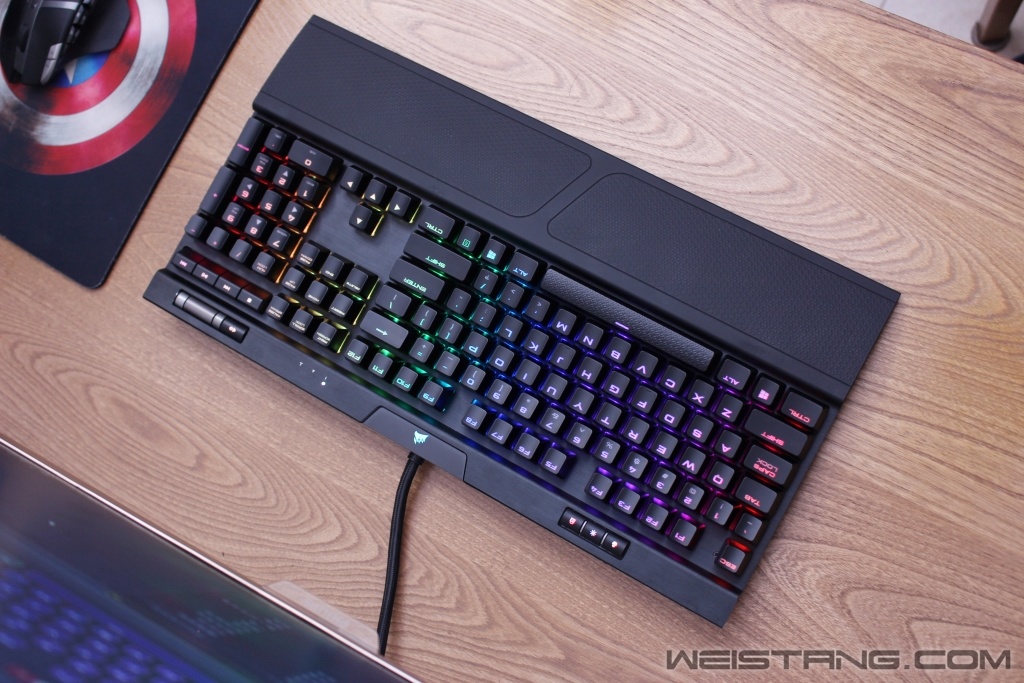

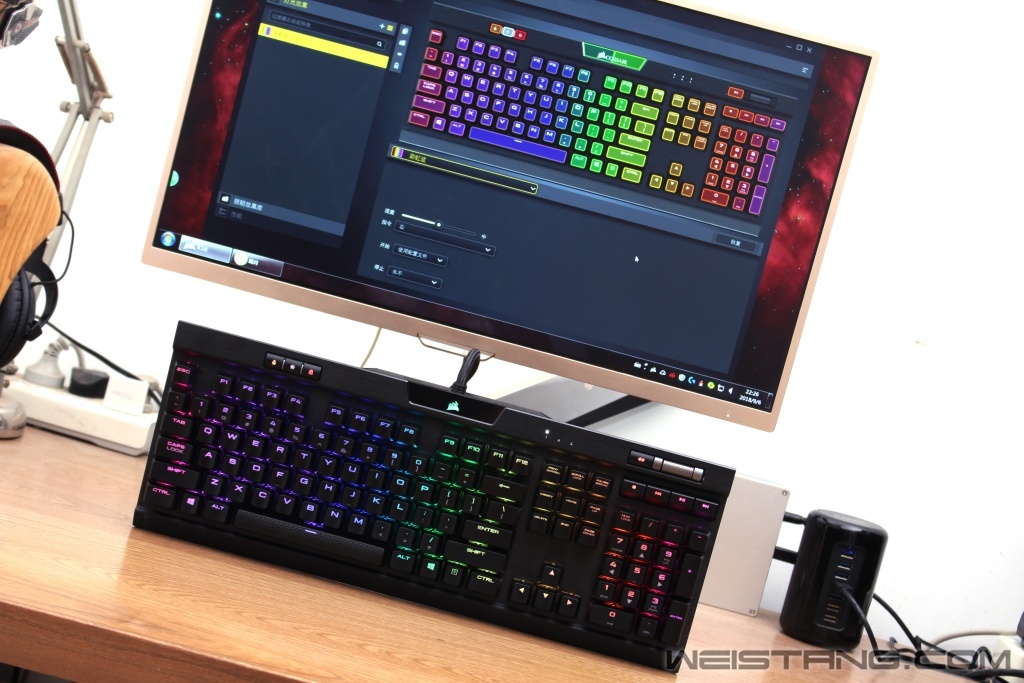

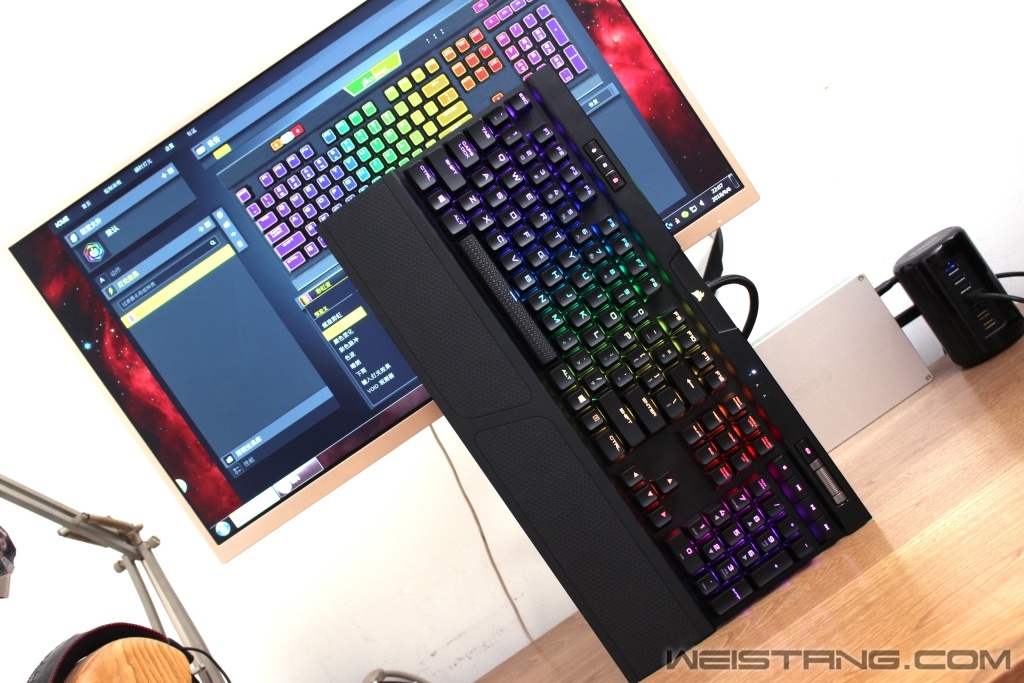

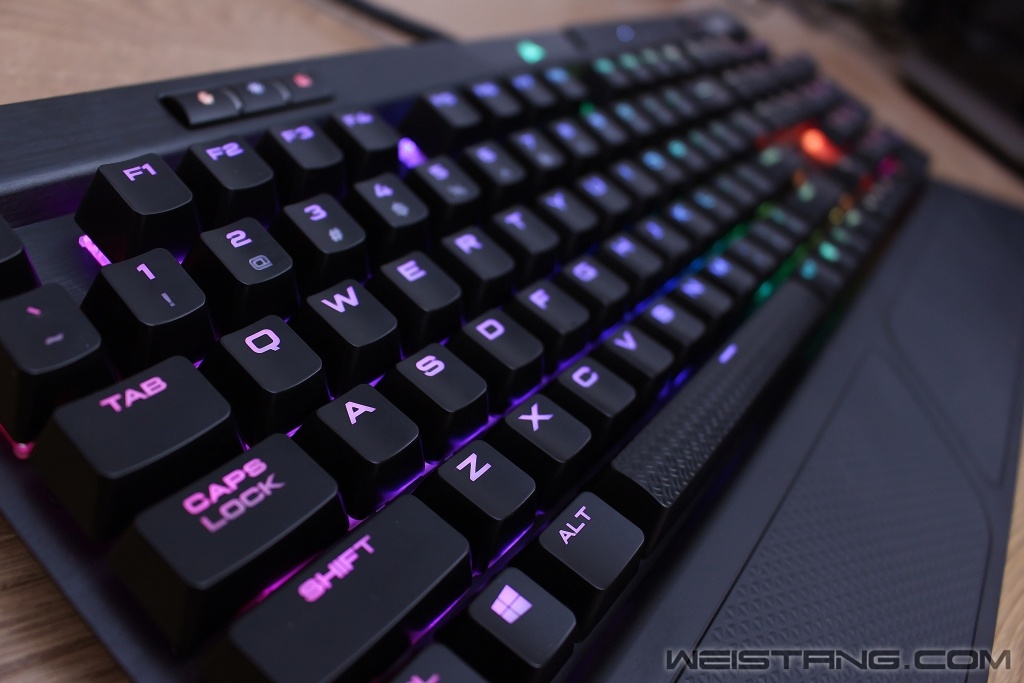

桌面整体效果

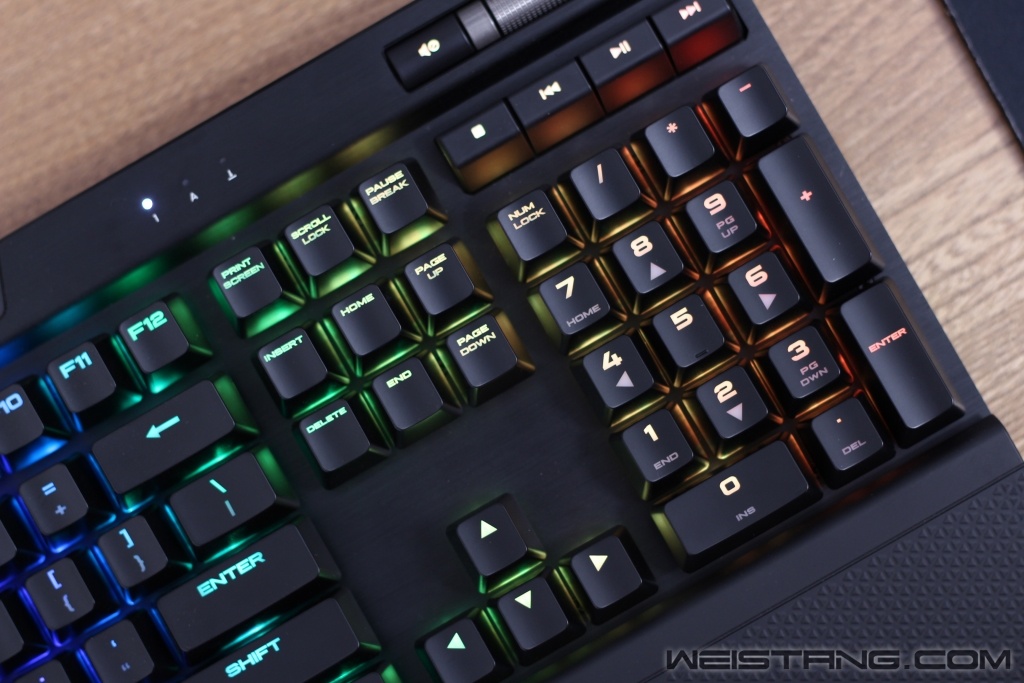

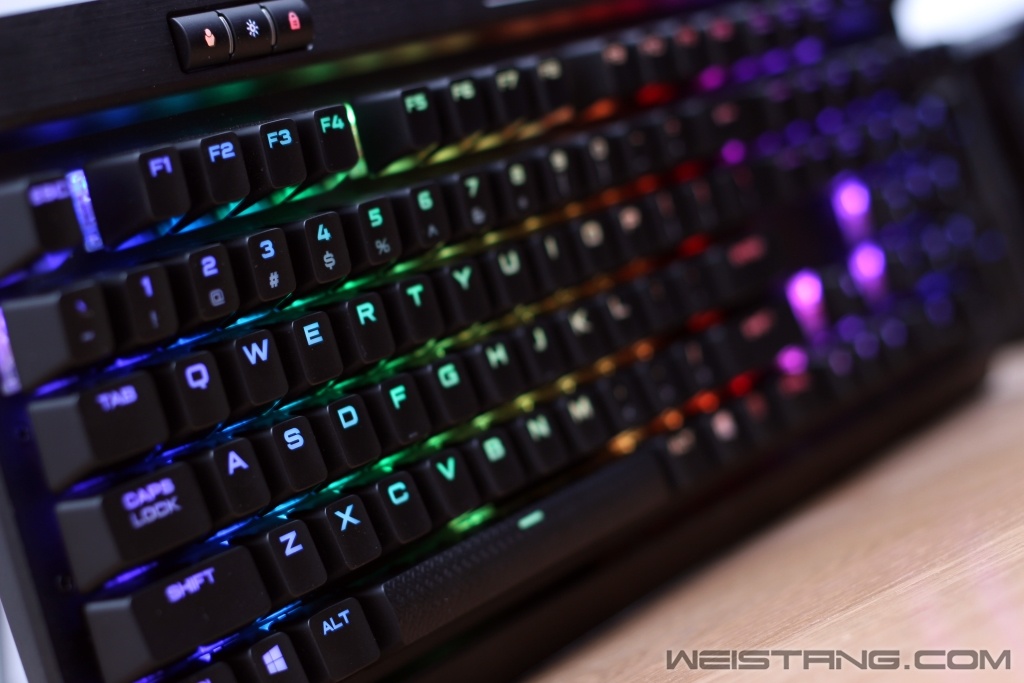

键盘的灯光的亮度算适中，并不算特别耀眼的那种，不仔细看键帽的话很难看出键帽内加强筋对透光效果的影响。灯光色彩的整体表现力不错，文字通光部分会比较温润。接下来试试关灯以后的灯光效果。

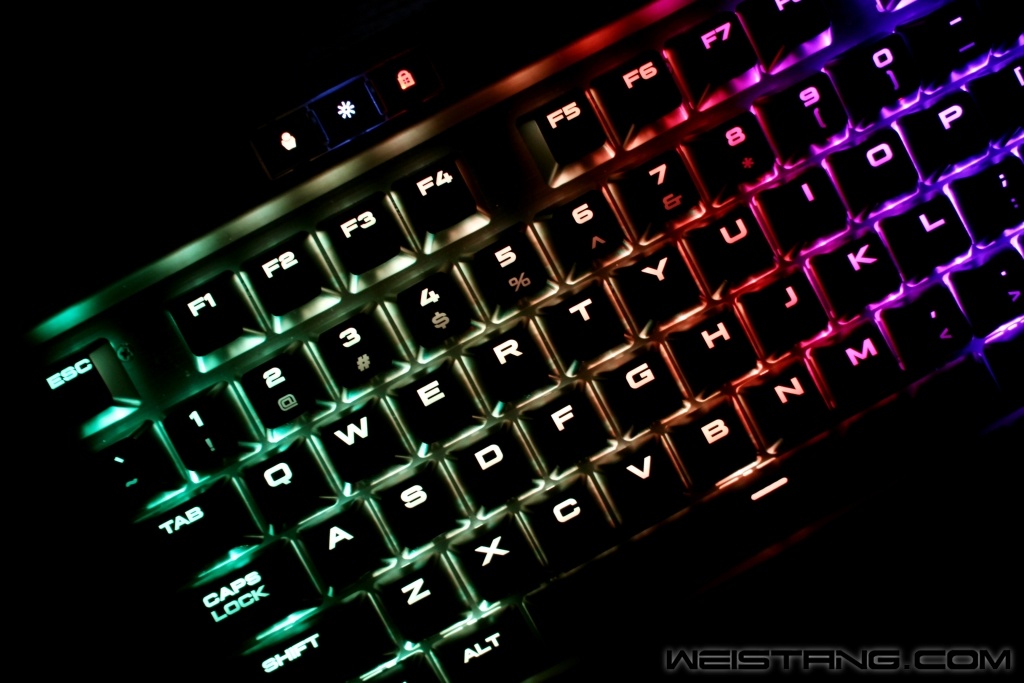

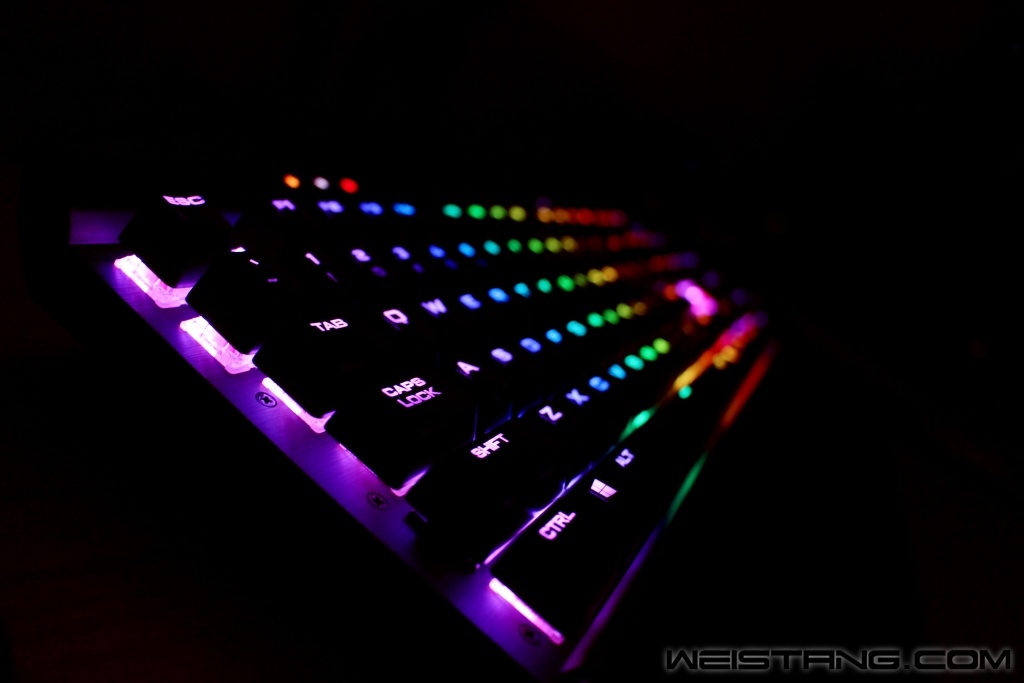

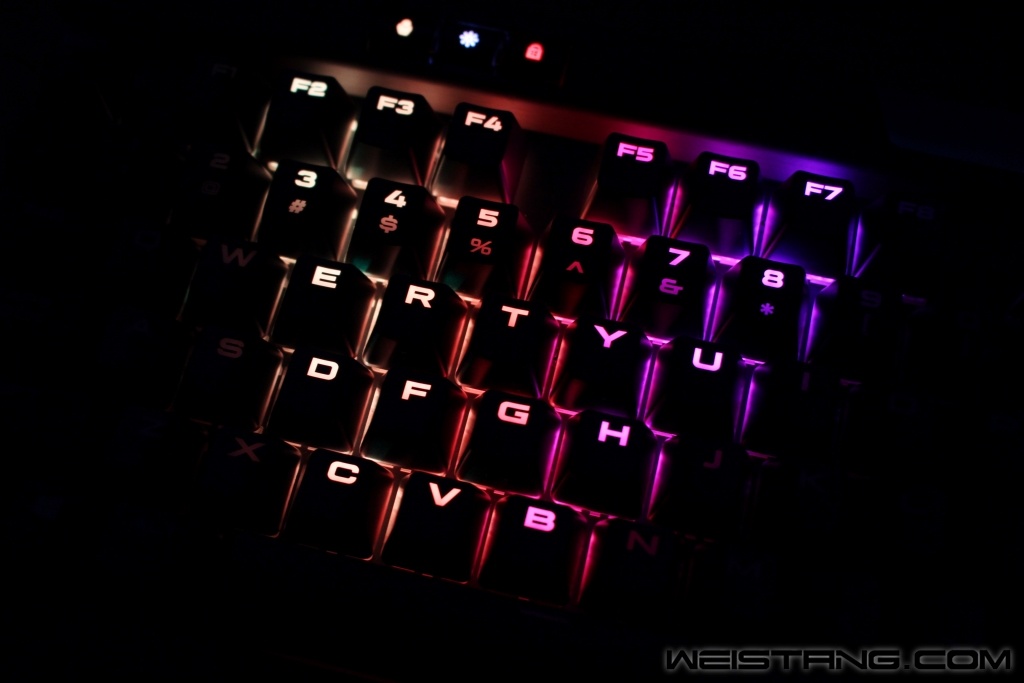

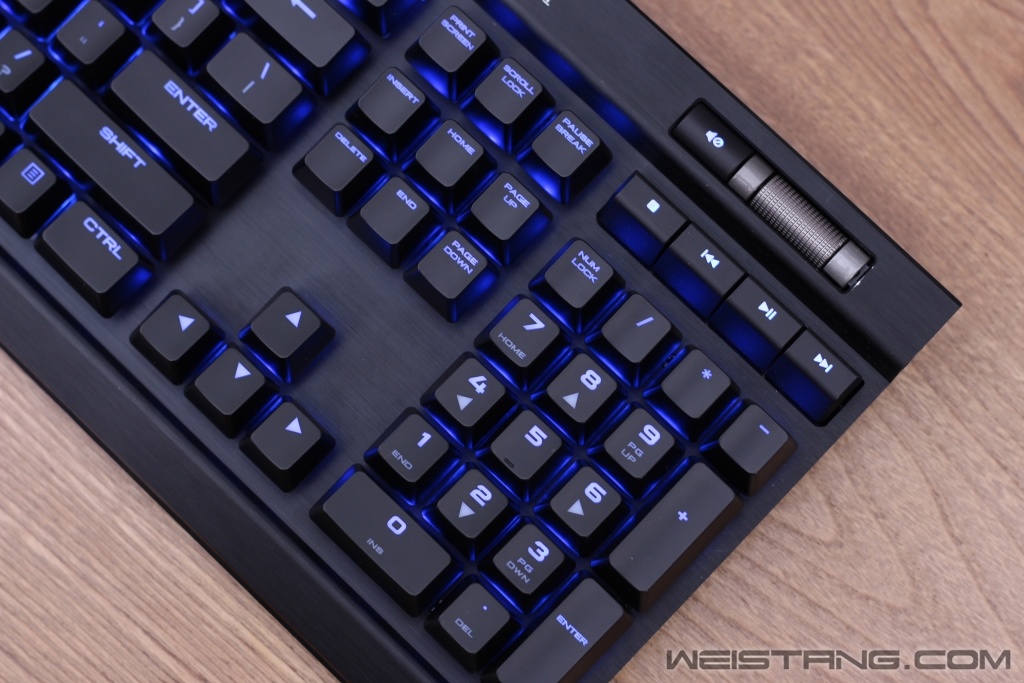

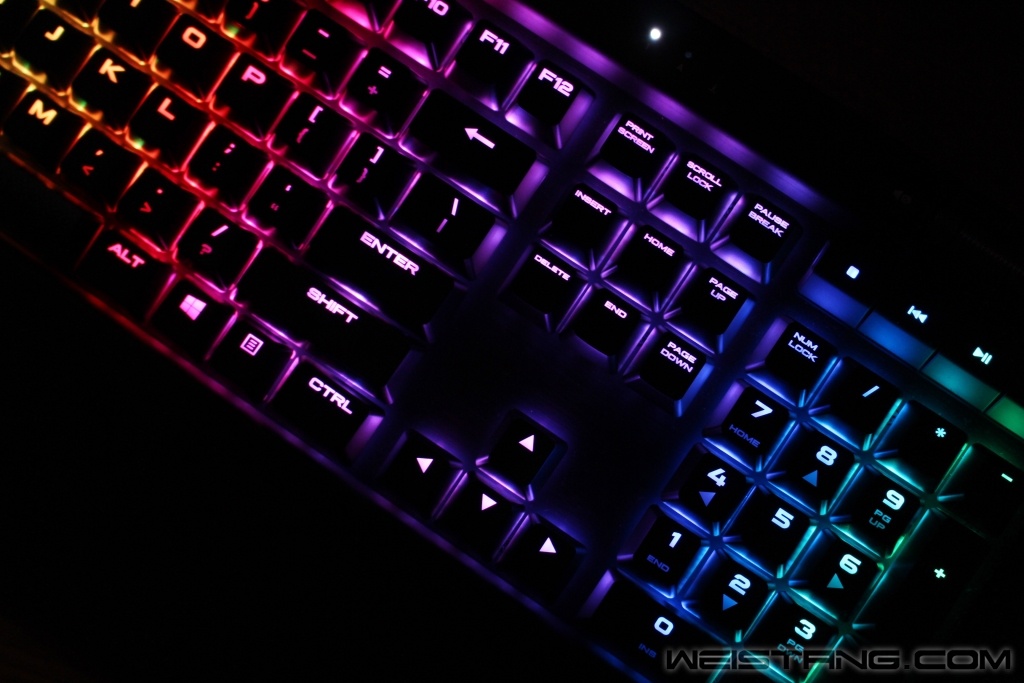

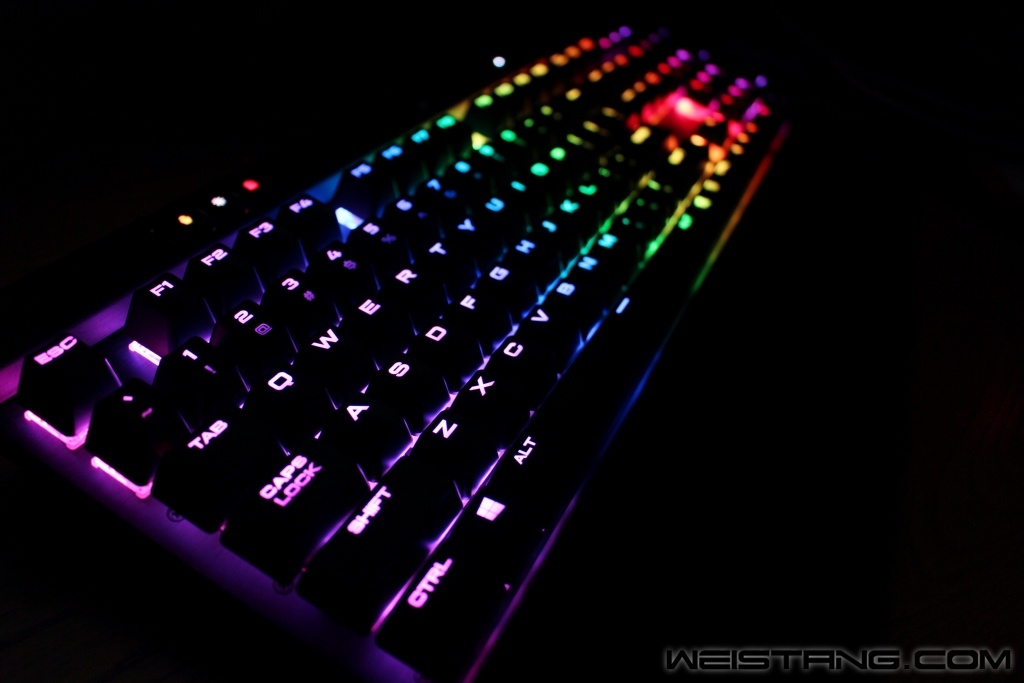

关掉室内灯光后键盘灯光效果
键盘虽然有比较丰富的灯光但是缺少一个灯光效切换按键，带组合键的机械键盘可以实现更多功能的前端体现，但是对于从理念上就贯彻单按键快捷操作的设计来说就要对灯效切换的按键进行取舍，所以这把键盘想要切换灯光效果只能通过驱动来实现。
总结
海盗船K70 RGB MK.2游戏机械键盘整体设计风格沿用了K95的方案，大部分体现在快捷键的位置上，黑灰色阳极氧化铝拉丝工艺让整把键盘有稳重的气场。多媒体键及其他快捷键的设计更加的合理，细节方面处理的挑不出毛病。对于游戏机械键盘上该有的功能，在这把键盘上一个都不少，只有灯光效果的切换只能进入驱动程序来进行调节。下一代产品希望在USB接口的标准上有所升级，键帽可以往PBT材质上更进一步。
优点：
1、快捷键布局合理；
2、模具精度高，细节处理到位；
3、整体功能全面；
不足：
1、类肤涂层键帽及腕托容易沾染指纹；
花絮

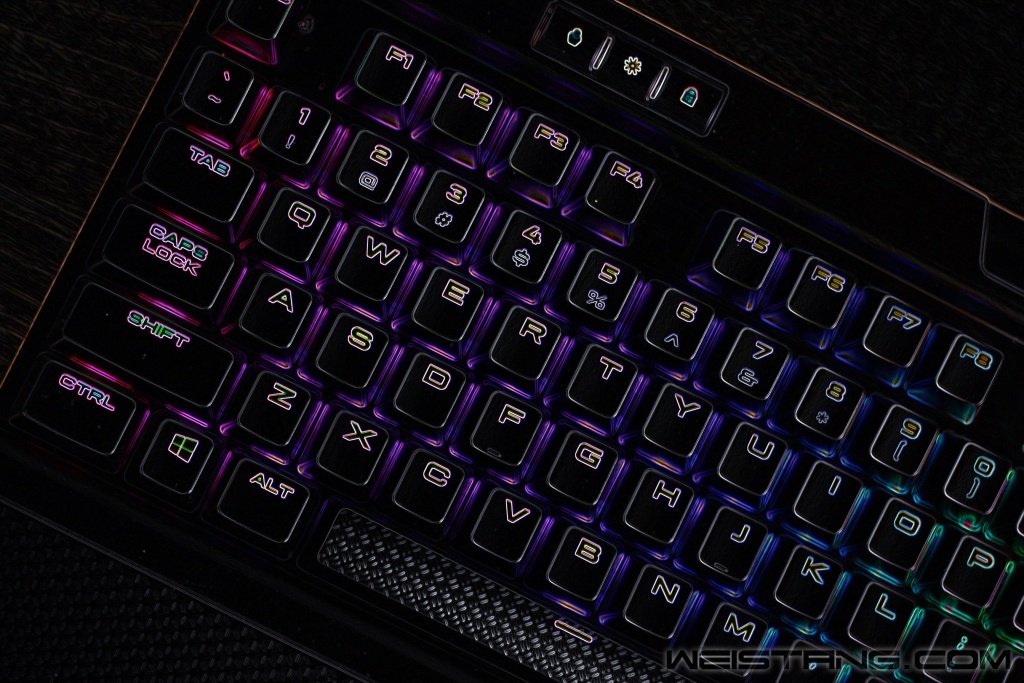

在处理图片的时加了一些滤镜效果，让图片看上去有了另一种感觉，接下来让大家欣赏一下。
处理过的图给人一种能量在键帽底部流动的感觉，外星人笔记本键盘的既视感有没有。
|
