新人求助，不知可否发在这个版块，希望斑竹大大看见

lavida2017

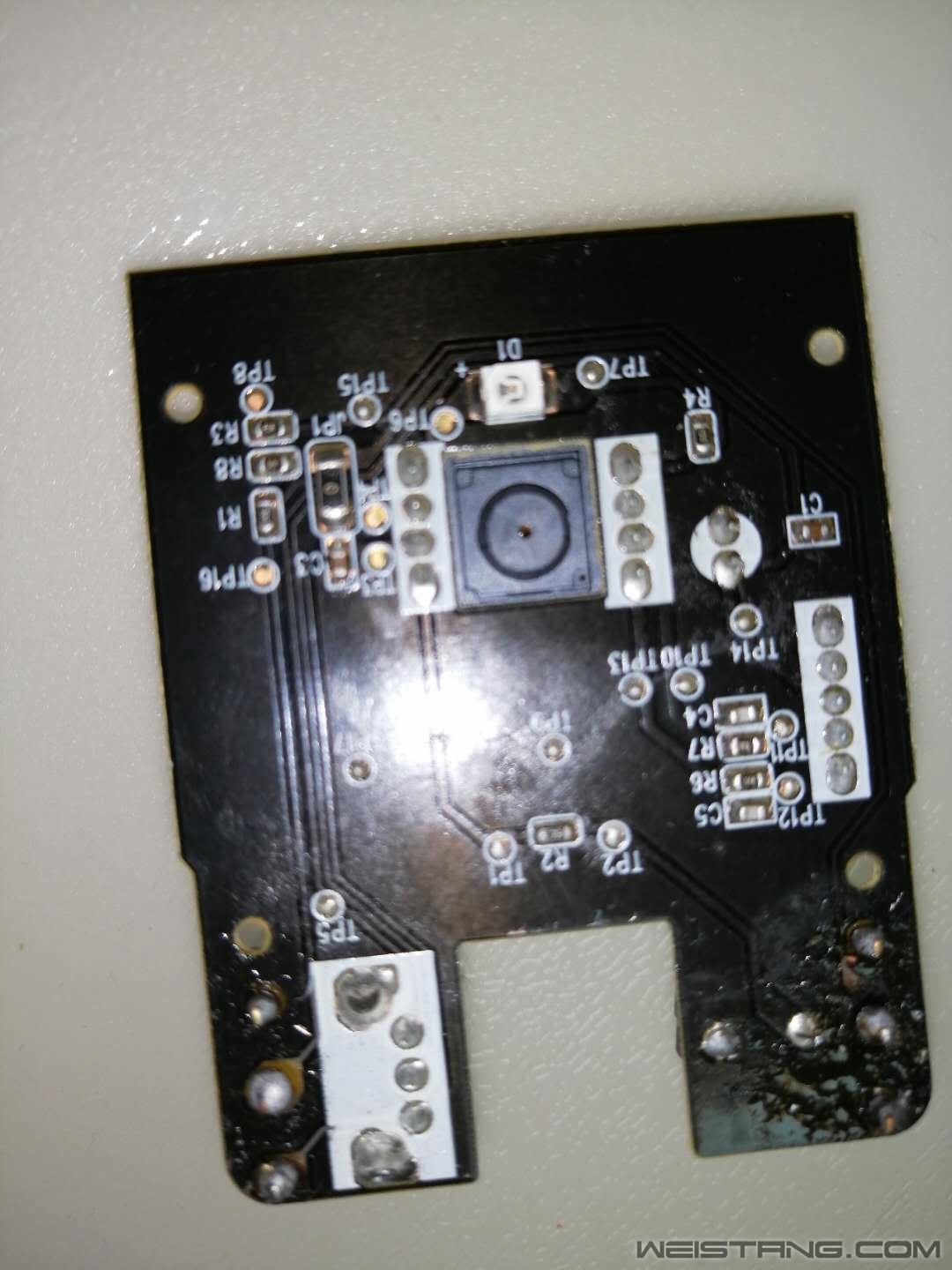

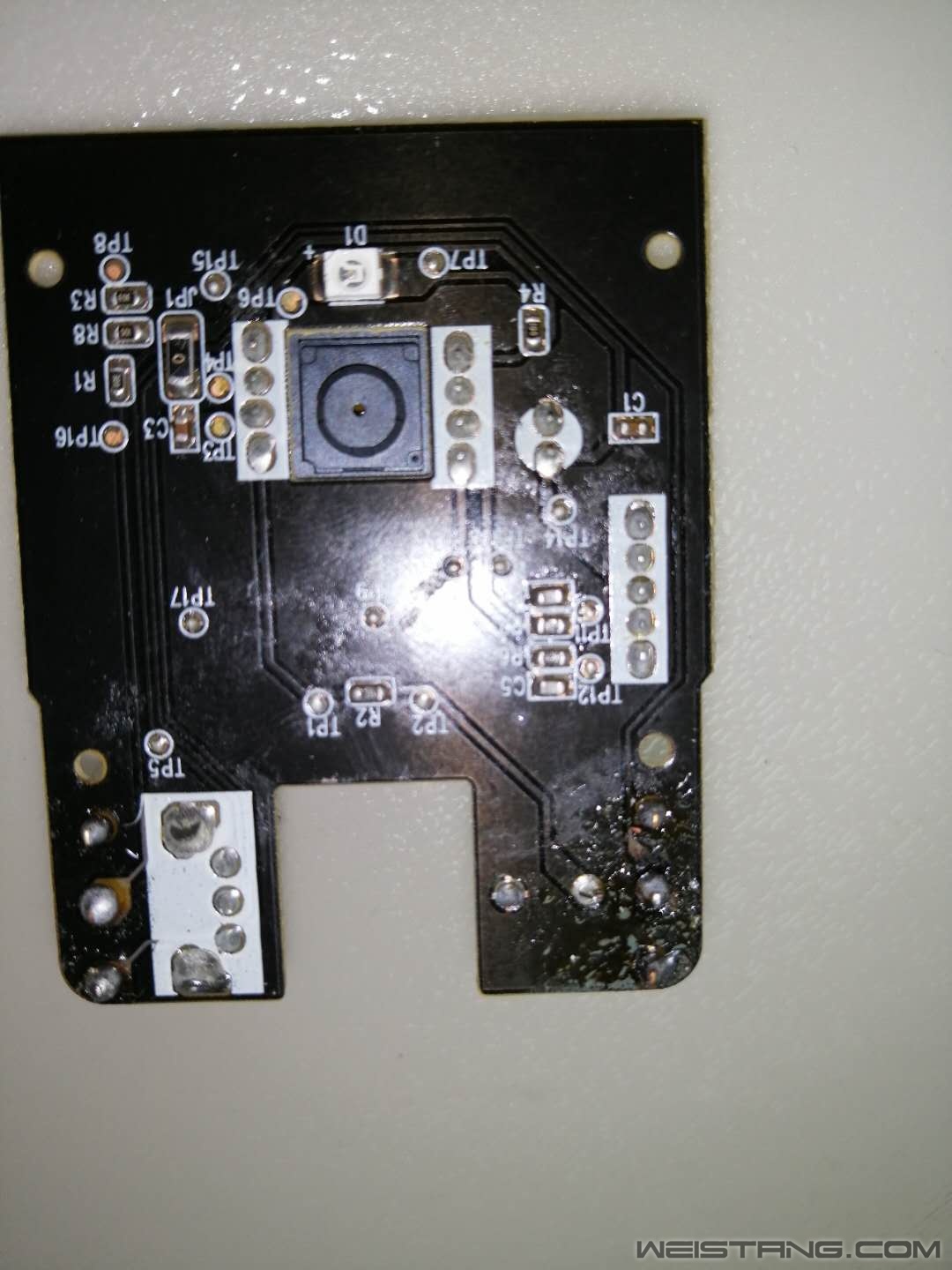

    版主您好，看了您之前的维修鼠标主板的帖子，小弟有一事相求，由于技术不好，给鼠标更换微动的时候把6个焊点全毁了，焊盘全掉落，想自己飞线处理，但是不会使用万用表，鼠标左右键各有一个点的焊盘有迹可循，有线路直接连接到其他焊点上，我用万用表电阻法测试两个点之间有蜂鸣声，这应该就是通的吧？  但是其他4个点 都没有线路，我很苦恼没有线路的点他们是怎么联通的呢？是联通到哪里的呢？        求问，不知版主能否抽空给我解惑，谢谢


    还有个问题，我用另一个鼠标主板，都是联想的那种小红点鼠标，想依靠原装的鼠标主板来练习寻找飞线的线路，但是还是那个问题，有2个焊点在主板上有线路，很好找，但是其他4个都没有线路，用万用表测有2~3个焊点万用表都有数字显示，还有蜂鸣声，这是啥意思？意思是这2~3个点 随便飞哪个上面都可以吗？   求解 万分感谢

W.L.Troy

看着好像你把金属线路都扯断了。右边拍的彻底看不清楚。

kicklance

这是什么鼠标的pcb

8816498

换个鼠标吧，哪个才十几元一个。

lavida2017

kicklance 发表于 2018-10-17 01:50
这是什么鼠标的pcb

联想台式机那种红点鼠标

lavida2017

8816498 发表于 2018-10-17 07:27
换个鼠标吧，哪个才十几元一个。

就是想学学换微动，本身鼠标是单位的，有挺多的

lavida2017

W.L.Troy 发表于 2018-10-16 23:47
看着好像你把金属线路都扯断了。右边拍的彻底看不清楚。

好吧，想求教一下怎么测量该往哪里飞线？板子上焊盘那有线路的还能勉强找到，没有线路单独的点怎么测？

lavida2017

W.L.Troy 发表于 2018-10-16 23:47
看着好像你把金属线路都扯断了。右边拍的彻底看不清楚。

这个板子怕是废了，想学习测量办法，下一个板子不至于报废，嘿嘿嘿，对自己的手艺没信心，只想把如何飞线学会可能会好点

lavida2017

W.L.Troy 发表于 2018-10-16 23:47
看着好像你把金属线路都扯断了。右边拍的彻底看不清楚。

刚从论坛的一个帖子中找到了一个名字，走线，求问怎么用万用表测走线

W.L.Troy

lavida2017 发表于 2018-10-17 09:26
好吧，想求教一下怎么测量该往哪里飞线？板子上焊盘那有线路的还能勉强找到，没有线路单独的点怎么测？

用万用表开通断档，测试两点是不是连通，如果连通那就可以飞线。

W.L.Troy

lavida2017 发表于 2018-10-17 09:29
这个板子怕是废了，想学习测量办法，下一个板子不至于报废，嘿嘿嘿，对自己的手艺没信心，只想把如何飞线 ...

你拿个好板子用万用表测会能明白的更快。

W.L.Troy

lavida2017 发表于 2018-10-17 09:26
好吧，想求教一下怎么测量该往哪里飞线？板子上焊盘那有线路的还能勉强找到，没有线路单独的点怎么测？

一定会有线路，有些是走在PCB板子的正面，有些是走在PCB的背面。

lavida2017

W.L.Troy 发表于 2018-10-17 10:58
用万用表开通断档，测试两点是不是连通，如果连通那就可以飞线。

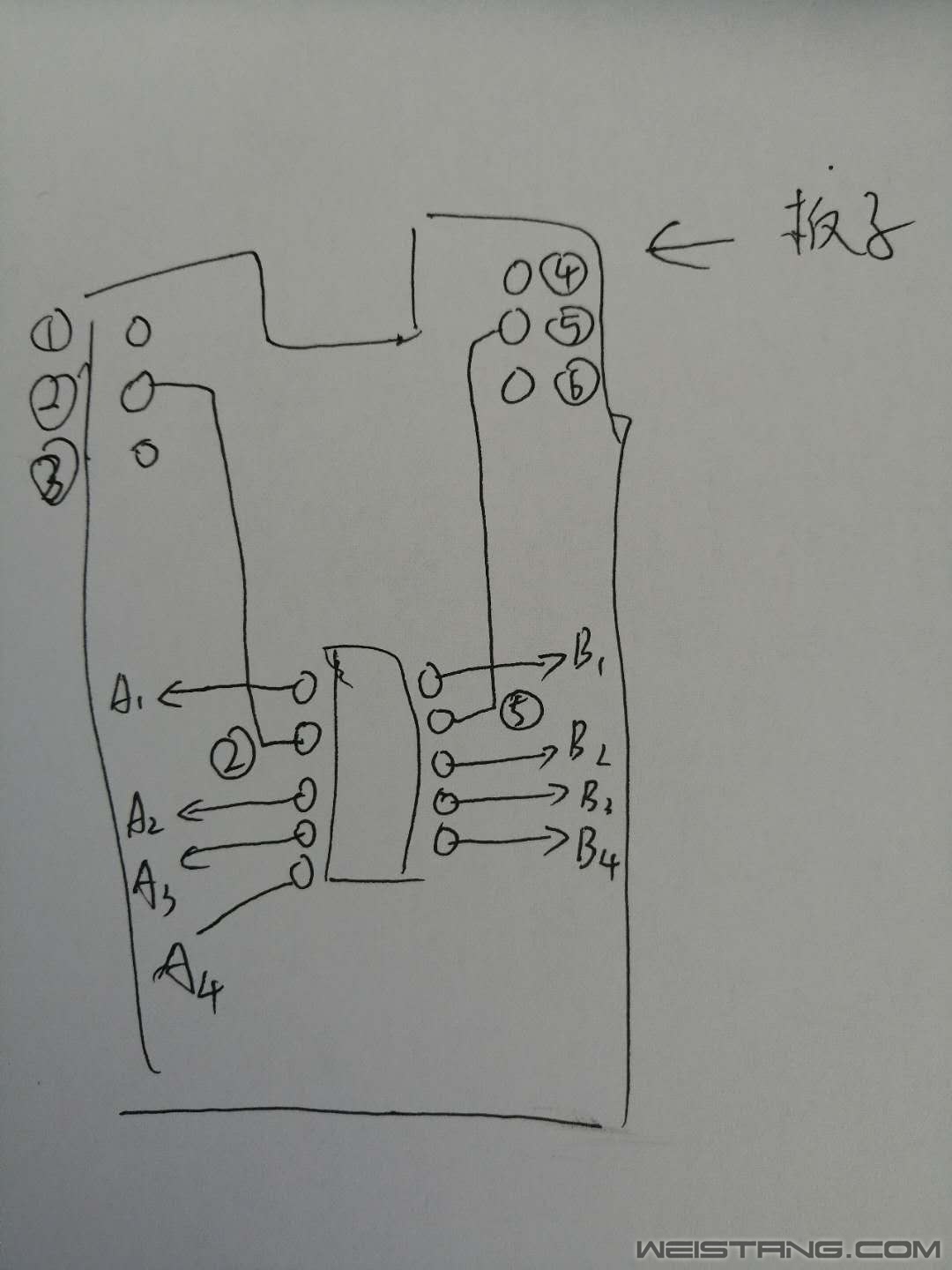

拿了个其他鼠标的板子，没毛病的好板子练习了一下，用万用表黑笔或红笔放在一个微动针脚上，另一根笔在其他焊点上来回触碰，响的就是通的是吧？然后有多个点都会响，这是啥情况。这样我给您画个图，您帮我瞅瞅，谢谢

lavida2017

我那个黑板子就是这样，2、5 这2个焊点有线路，走线比较清晰拿万用表也测的明白，只有我画的那2个点能测通很正常。
但是1、3、4、6这4个点就让我纠结了，找的好板子，用万用表测的时候1号点放一根笔，另一根笔去碰a1 a2都会响，那这样有1个以上的点都响是应该说明都通吗？这2个点都可以飞过去？  我特意刮开1号、4号焊点周围的板子想看看是不是下面有埋线，结果发现没有，周围全是铜片，感觉和主板一直连接着，大面积的铜，这咋回事。 4号点旁边应该是有一个鼠标滚轮编码器，机械的，我没画出来，测4号竟然能和编码器的焊点有响声，这意思是飞到编码器的焊点上也可以吗。

主要是有多个点都能测通，让我不知道该怎么办。

lavida2017

lavida2017 发表于 2018-10-17 11:26
我那个黑板子就是这样，2、5 这2个焊点有线路，走线比较清晰拿万用表也测的明白，只有我画的那2个点能测 ...

@W.L.Troy

lavida2017

W.L.Troy 发表于 2018-10-17 10:59
你拿个好板子用万用表测会能明白的更快。

拿了个好板子测得我更糊涂了，微动焊点能联通好几个其他焊点，甚至旁边的鼠标编码器焊点都能联通，  万用表打的蜂鸣档，数字的

lavida2017

W.L.Troy 发表于 2018-10-17 10:59
你拿个好板子用万用表测会能明白的更快。

会不会是其他没明显线路的2个点是没有作用的？

W.L.Troy

lavida2017 发表于 2018-10-17 11:39
会不会是其他没明显线路的2个点是没有作用的？

一个微动3个引脚，只有两个是起作用的，有一个是没作用的。

W.L.Troy

lavida2017 发表于 2018-10-17 11:27
拿了个好板子测得我更糊涂了，微动焊点能联通好几个其他焊点，甚至旁边的鼠标编码器焊点都能联通，  万用 ...

电路部分有些是直接联通的，最后都汇聚到主控芯片上。

lavida2017

W.L.Troy 发表于 2018-10-17 11:50
电路部分有些是直接联通的，最后都汇聚到主控芯片上。

额额，这种情况就不需要飞线了是吗？这种情况即使焊盘掉了直接上锡就可以了吧？  我帖子下面我传了张图，如果方便的话请看下谢谢
