本帖最后由 W.L.Troy 于 2018-10-18 00:21 编辑
键盘的A键和N键失灵，之前这个键盘是进过奶茶，用了一段时间以后才出现按键失灵的问题。这个维修帖挺有参考价值，所以需要的朋友可以来研究一下。
首先看一下键盘，能看出使用者的喜好吗？
测试按键
只需要撬边框的软卡子，键盘就可以拆开，完全不用螺丝固定。
拆开时记得把这里的插头拔下来。
注意这个标记的A点，一会飞线需要焊这里。
A键和N键的轴网友自己换过，因为换了轴还是有问题所以才找我维修。
拿出我们的飞线神器，如果你做电路维修吗，用这个线其实挺合适。
首先我们用排除法来解决问题，按键失灵很可能会是轴旁边的二极管损坏造成的，所以最简单的方法就是先用飞线短接二极管，短接以后如果按键触发依然有问题那就是中间的线路还有断线。注意我标记的N点，一会这里也需要焊接飞线。经过短接二极管发现按键依然失灵，那么我们就用万用表来测试轴体引脚线路的走向，最终都是在主控附近汇聚。
找到N键焊点对应的飞线点，这里是一个穿线孔，建议用小刀刮开线路一点点，千万别碰到周围的的接地线路。刮开一点就是为了方便后面飞线的焊接。
我们把这个点称之为N+点吧，N点飞线到N+点上。在N+点的焊接需要有耐心，这里的焊锡不太容易沾在刮开的铜箔上。
因为怕N+点焊接不牢固所以准备用热熔胶给N+点加固一下。
通过测试找到A键上点飞线对应的A+点，也是刮开一点露出铜箔。

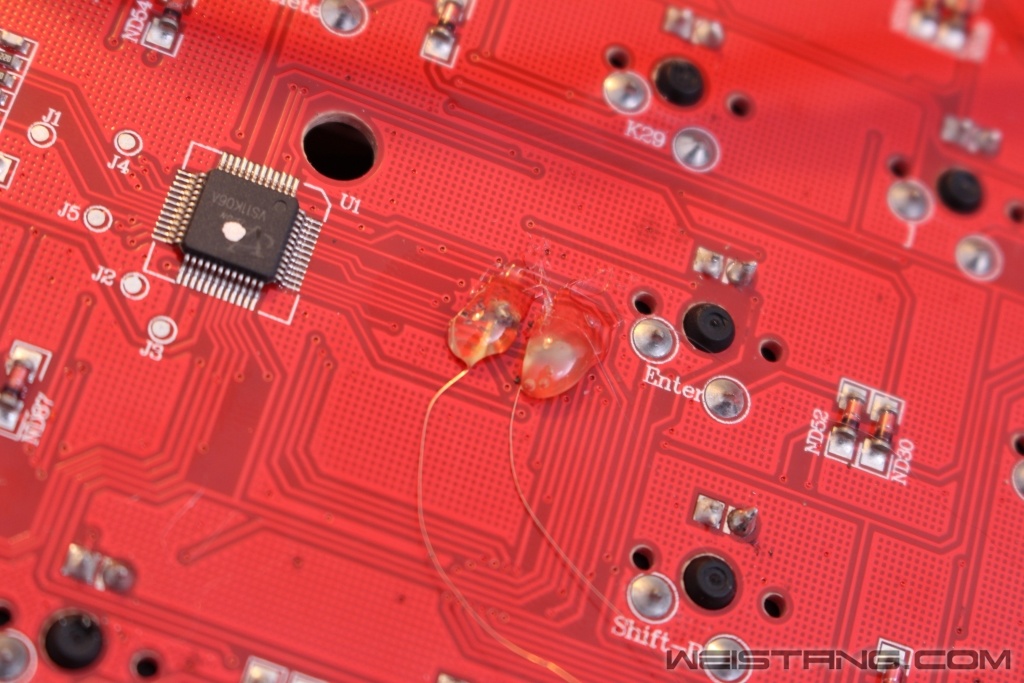

热熔胶加热好了就先给这个N+点上胶加固一下，然后就是焊接A+点。
焊接好A+点以后接着是热熔胶加固。
等热熔胶彻底硬了就OK。

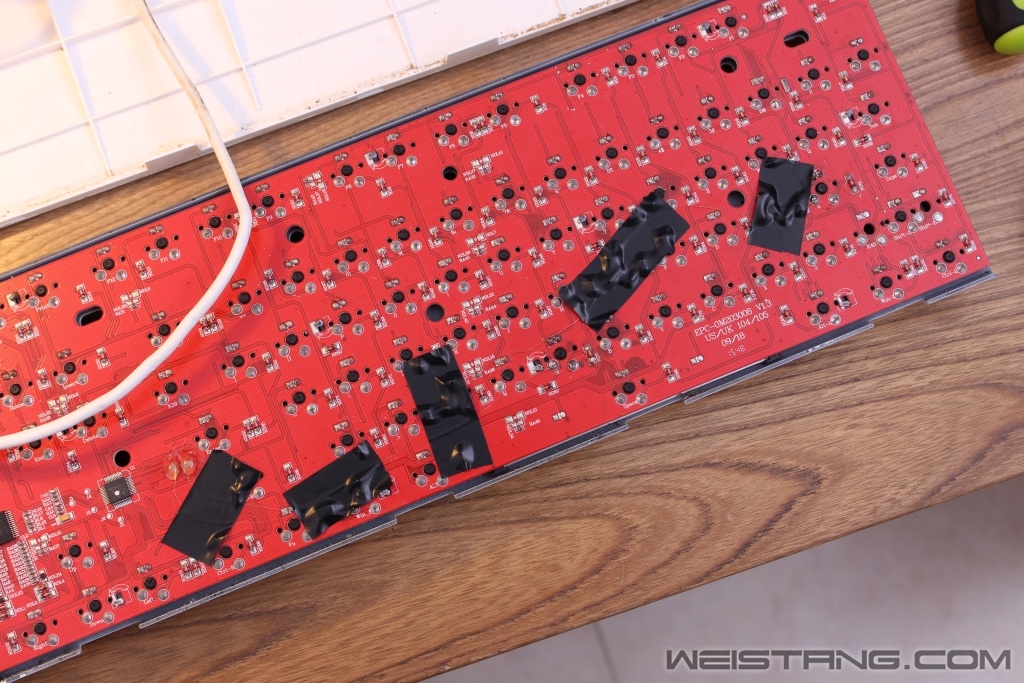

最后用绝缘胶布给飞线做固定，避免安装的时候碰断就麻烦了。
最后上机测试一切正常，A键和N键功能恢复正常，需要注意的就是两点，一点是找到主控周围合适飞线点，需要找到同一排按键的走线点就能找到合适的点，这个是有规律的，但是需要用万用表测试。的另一点就是刮开的铜箔不好上锡焊接，所以需要心灵手巧和足够的耐心。掌握这两点这把键盘就搞定了。
|
