酷冷至尊CK551樱桃RGB红轴游戏机械键盘拆解评测

S-ing

〓文前言〓
▼酷冷至尊今年大改以往的产品设计风格与思路，逐步追逐新潮感与时代感，定位从以前的“传统”开始转变为“风骚”，从近期产品的设计语言里都可以完美诠释。此款键盘也是今年Computex 2018展会上呈现的酷冷新外设产品之一。

〓相关参数〓
1.轴体：樱桃MX RGB红轴，轴体具备单独可独立发光1680万色RGB灯效。
2.特性：N-Key Rollover无冲方案，PBT双色透光键帽。阳极氧化铝拉丝上盖。22种背光组合。
3.宏键：可通过软件进行设置宏。具有独立多媒体控制按键。以及FN组合特殊快捷功能按键。
4.接驳：USB非镀金接驳口，总成180cm（不含插头长度）。
5.尺寸：461mm(L) x 138mm(W) x 40mm(H)  。
6.重量：915g。


〓产品开箱〓

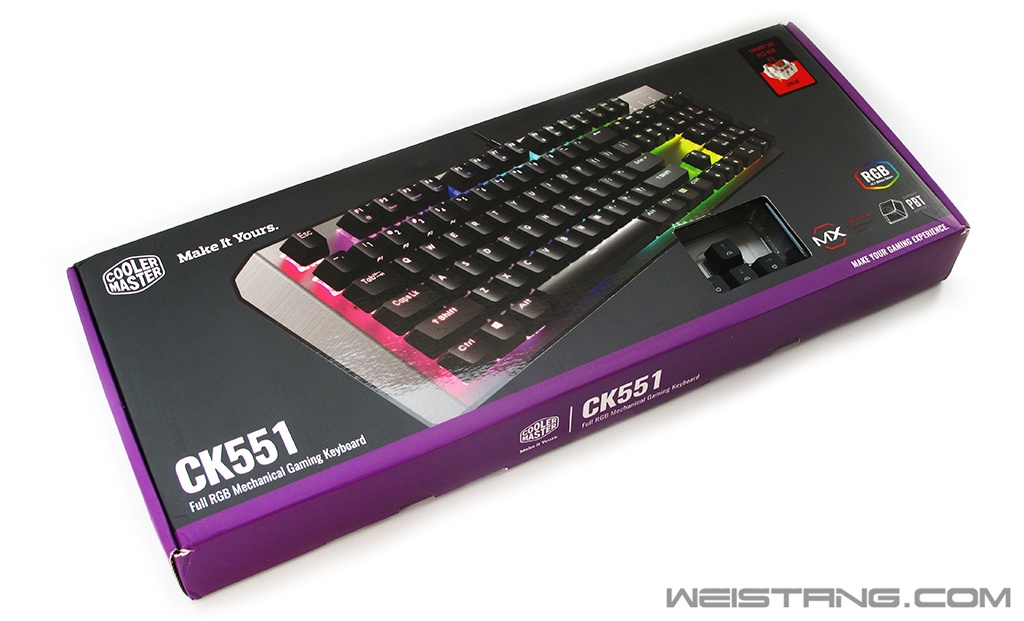

▼酷冷至尊CK551樱桃RGB红轴机械键盘包装盒正面，uv工艺印刷，全彩盒。右下角为“试手”开窗设计，方便用户直观体验产品。

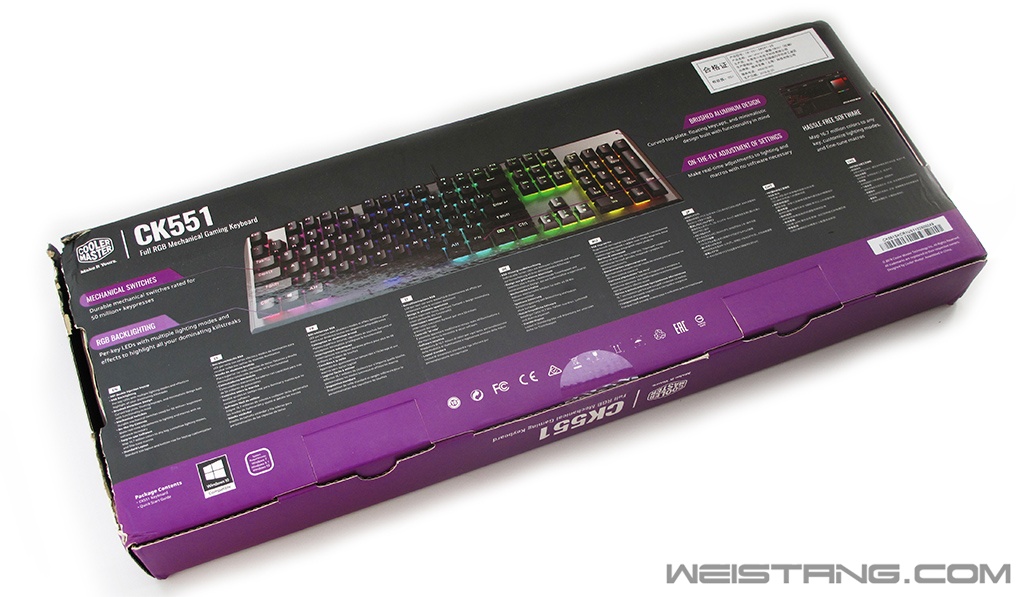

▼包装盒背面，产品特点与多国语言。透明封口贴保护，是否"全新"一目了然。

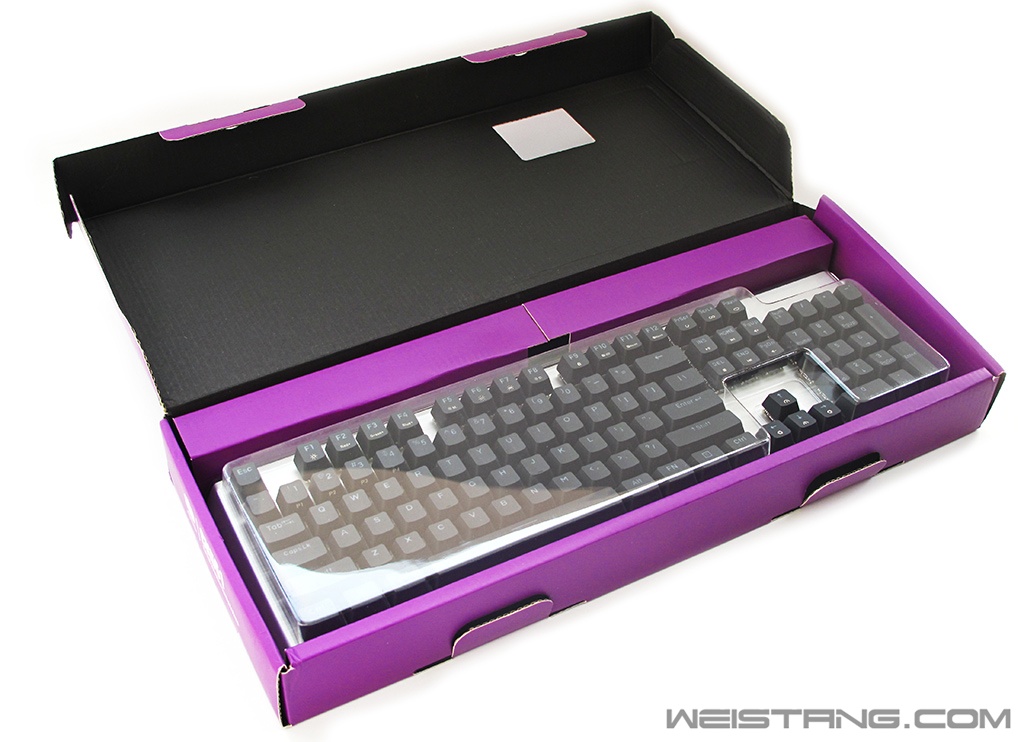

▼打开外包装盒，可以看到有透明防尘盖进行保护。摒弃了之前的塑料静电袋的廉价感。说实在话，我不是很喜欢用珍珠棉那种静电袋包裹产品。

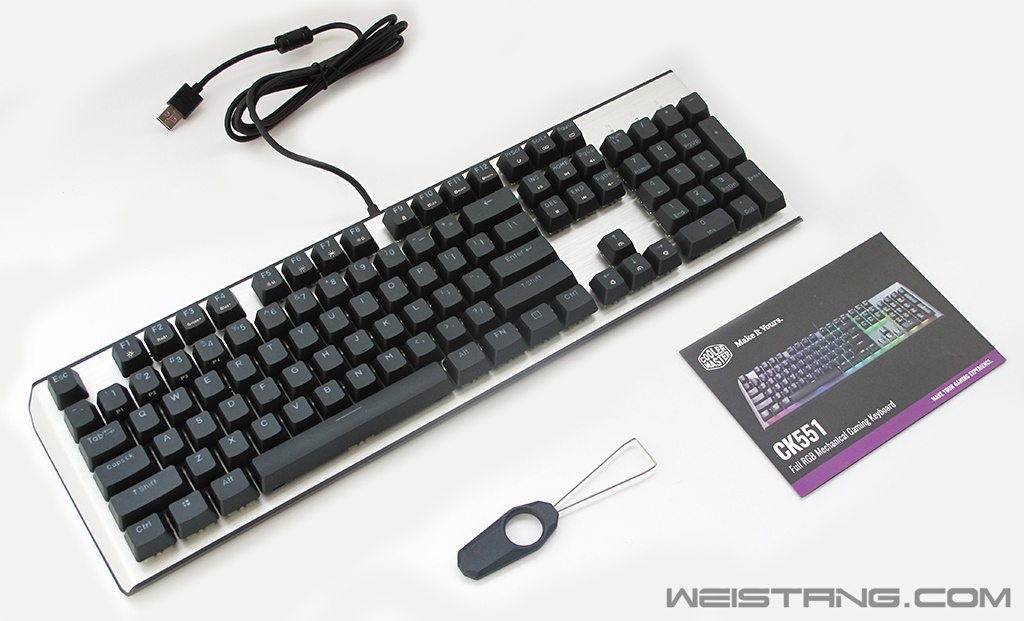

▼酷冷至尊CK551樱桃RGB红轴机械键盘全家福：键盘主体X1、说明书（质保卡）X1、钢丝拔键器X1、防尘盖X1(图片里漏拍了，可以参考上图）。

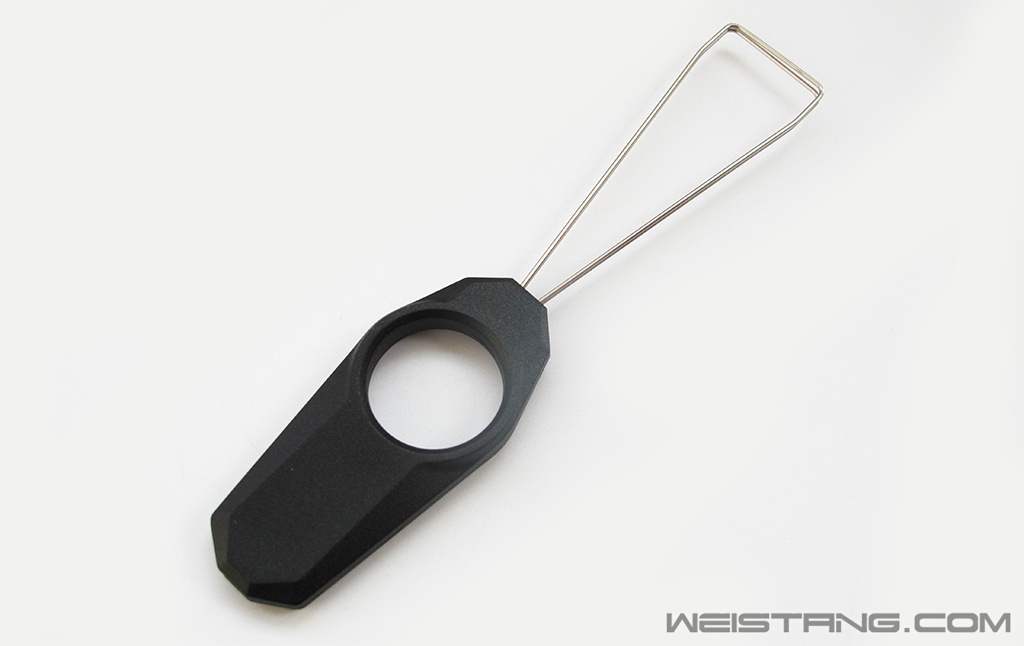

▼钢丝拔键起细节。今年的新品似乎酷冷都开始使用钢丝拔，取消了之前的塑料拔键器了。

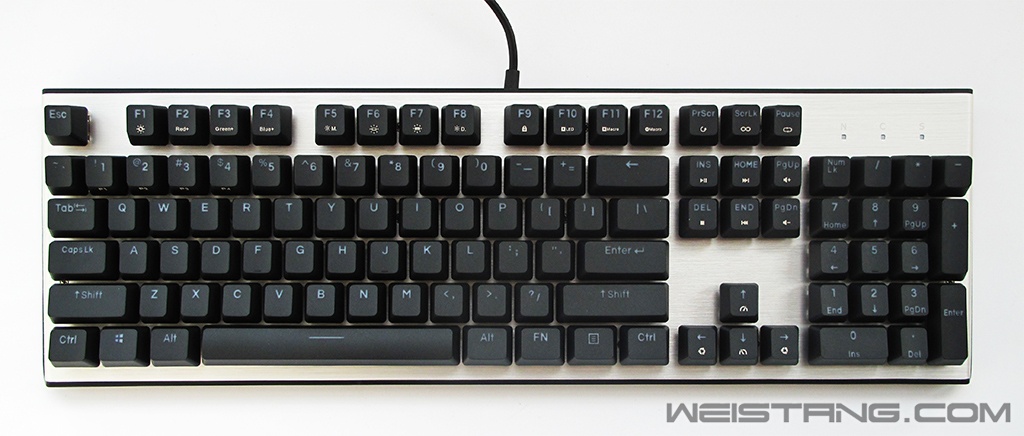

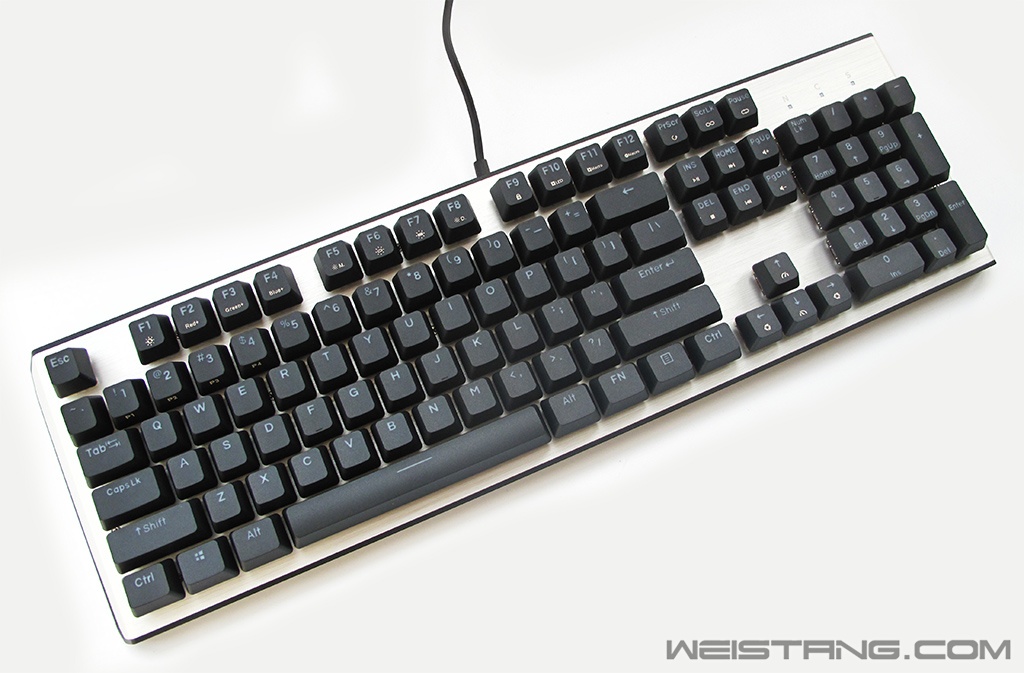

▼酷冷至尊CK551樱桃RGB红轴游戏机械键盘主体俯视图。

▼键盘正底面。

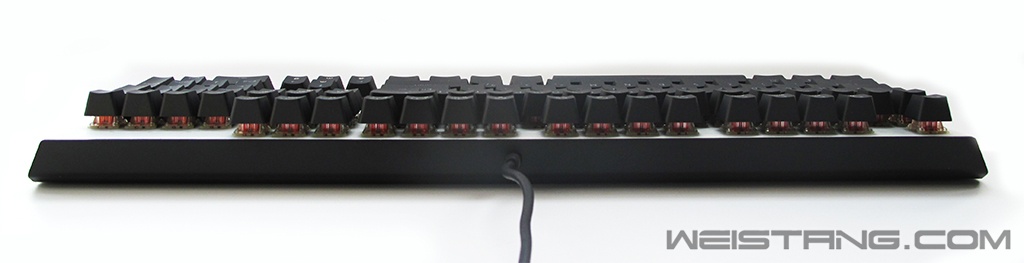

▼键盘正顶面。可以看到，线缆是直接在键盘上的（非分离式），且非尼龙编织线缆。

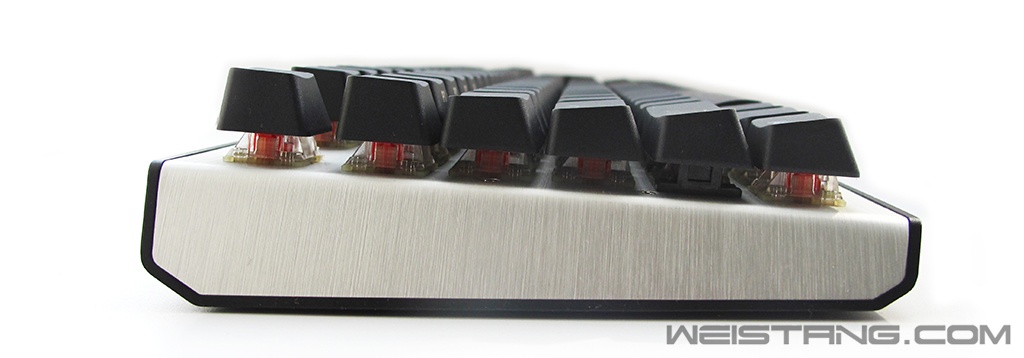

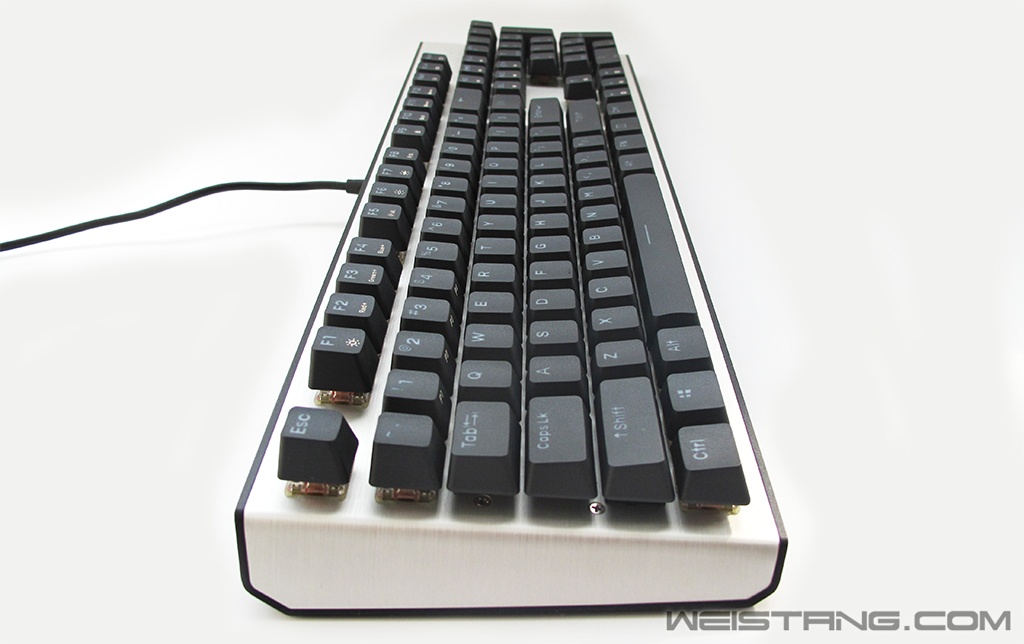

▼悬浮键盘设计，轴体直接固定在键盘上壳盖（铝壳上）。

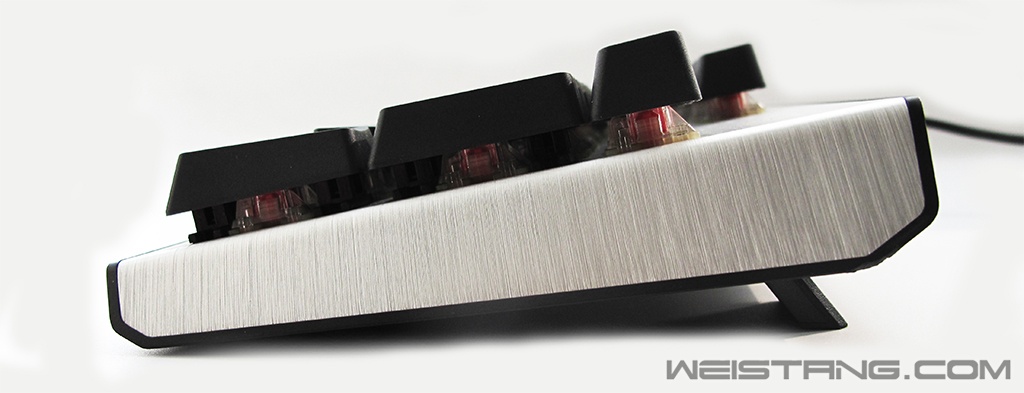

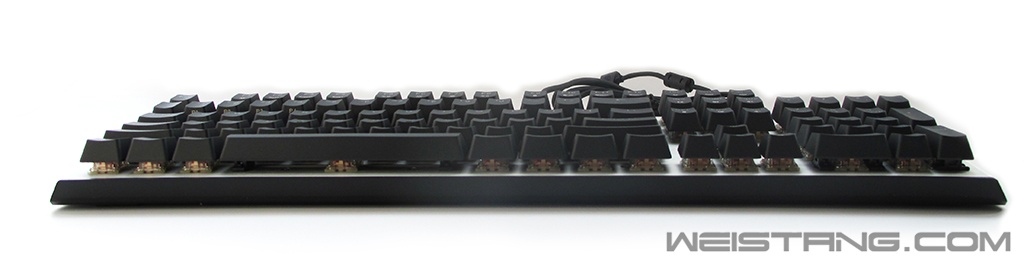

▼键盘左侧面。

▼键盘右侧面。

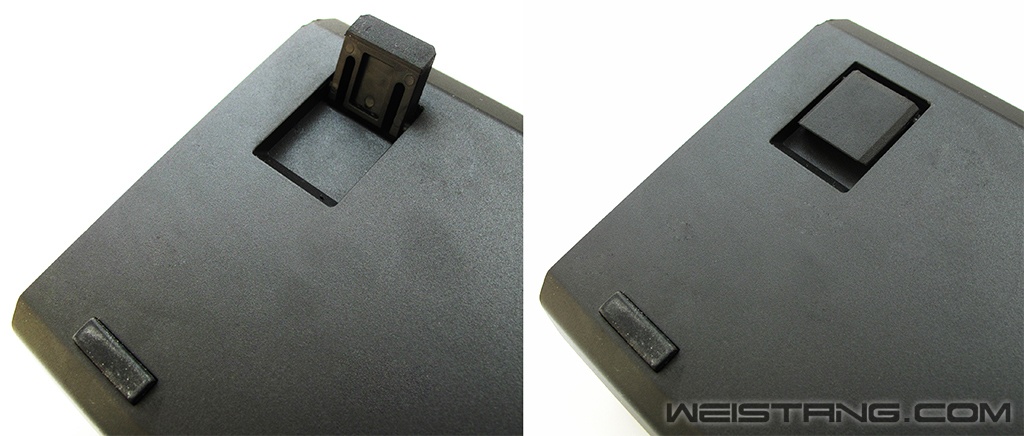

▼二级支脚效果。

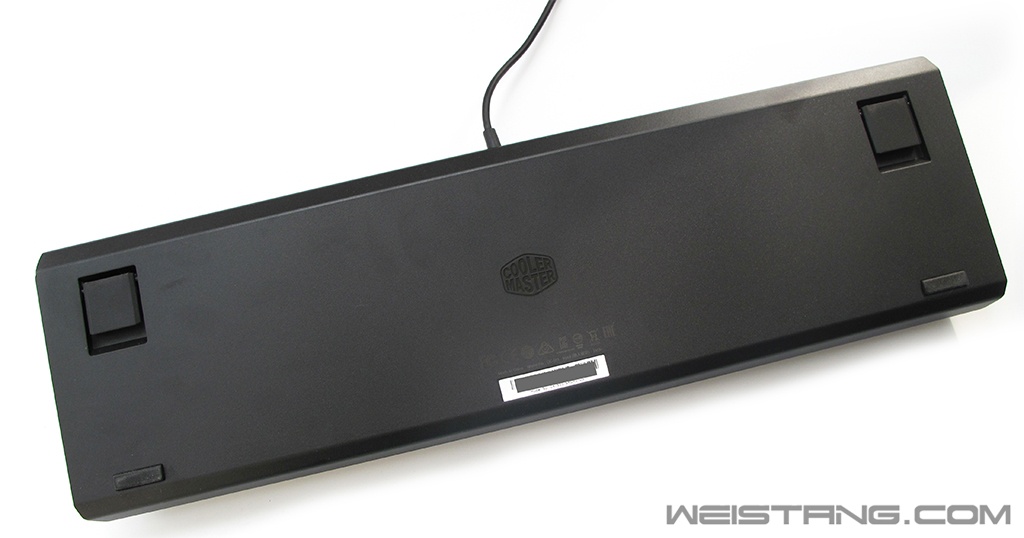

▼键盘底面。



〓产品细节〓
▼不得不说，酷冷近期的产品很喜欢用这个工艺进行二级支脚的设计。

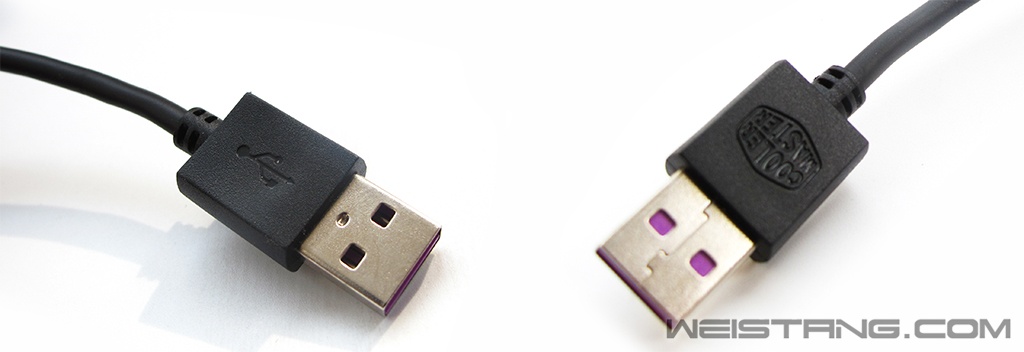

▼非镀金USB接口。紫色似乎也是酷冷品牌2018年的设计语言。

▼键帽采用PBT双色注塑材质，雾面磨砂处理细节。

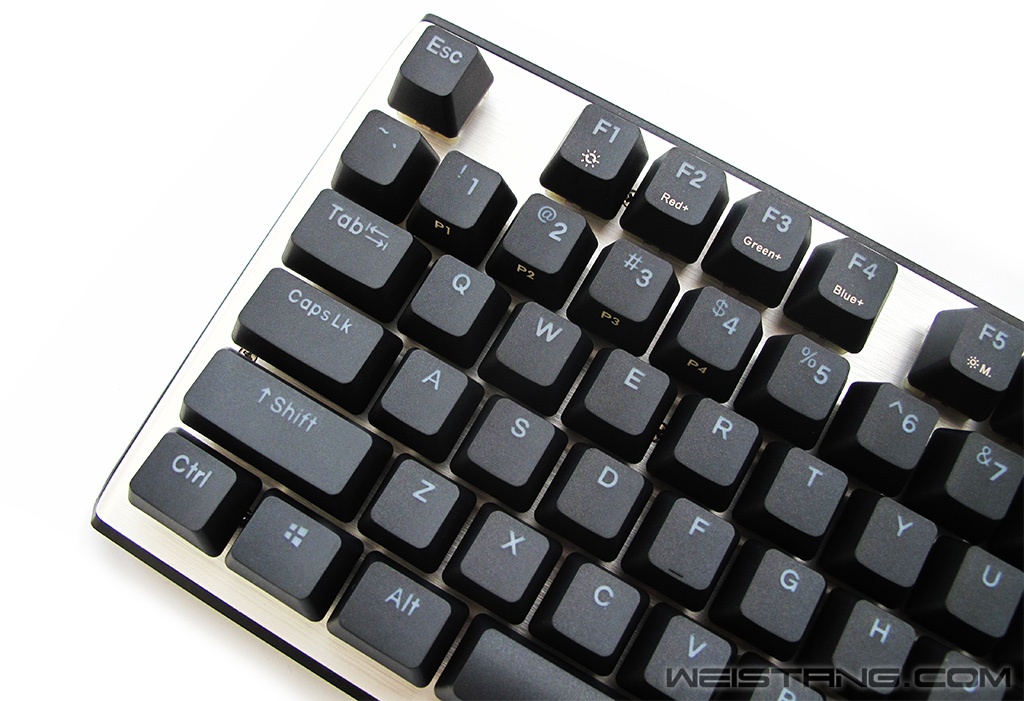

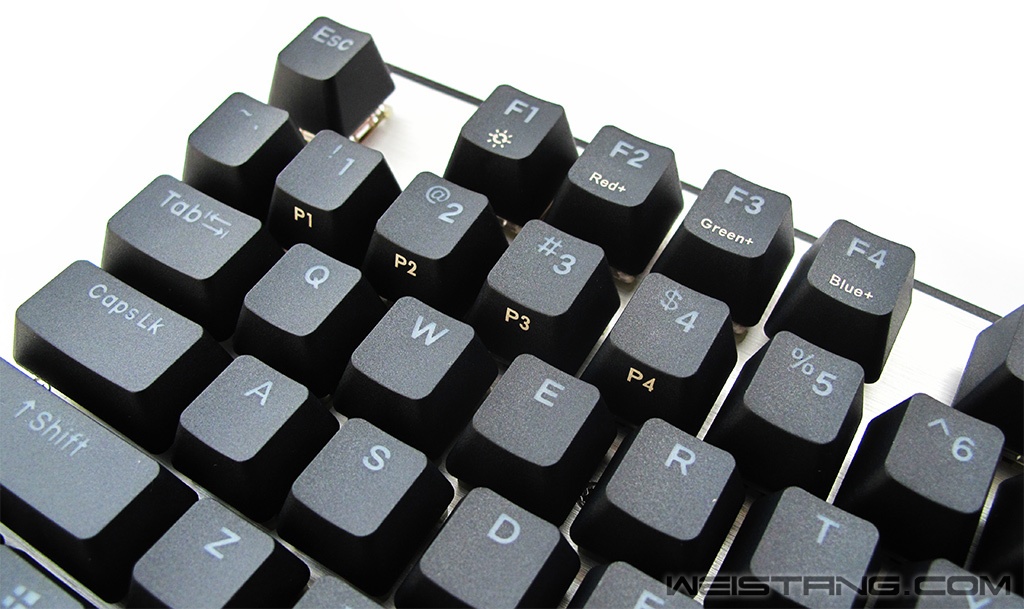

▼F1-F4为灯光调试按键。1-4为用户自定义设置模式预存按键。

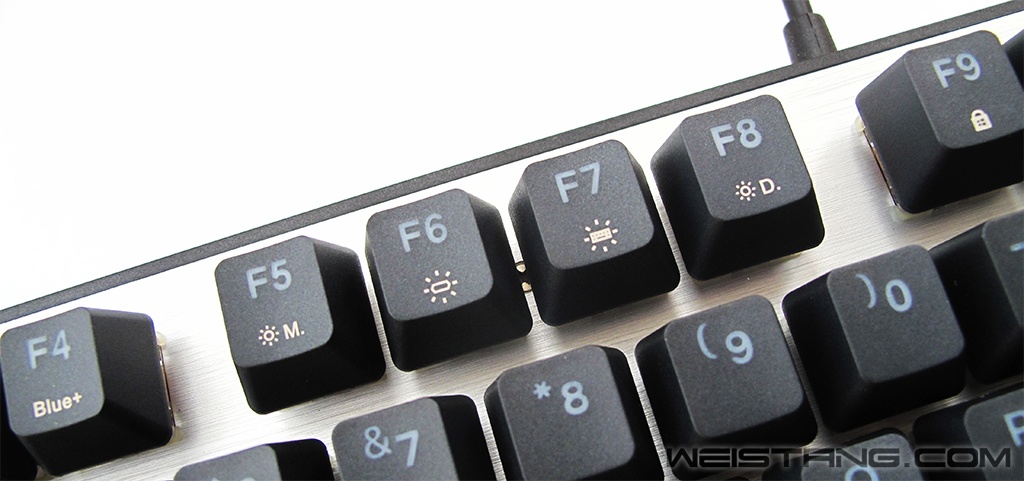

▼F5-F8为背光模式设置按键。

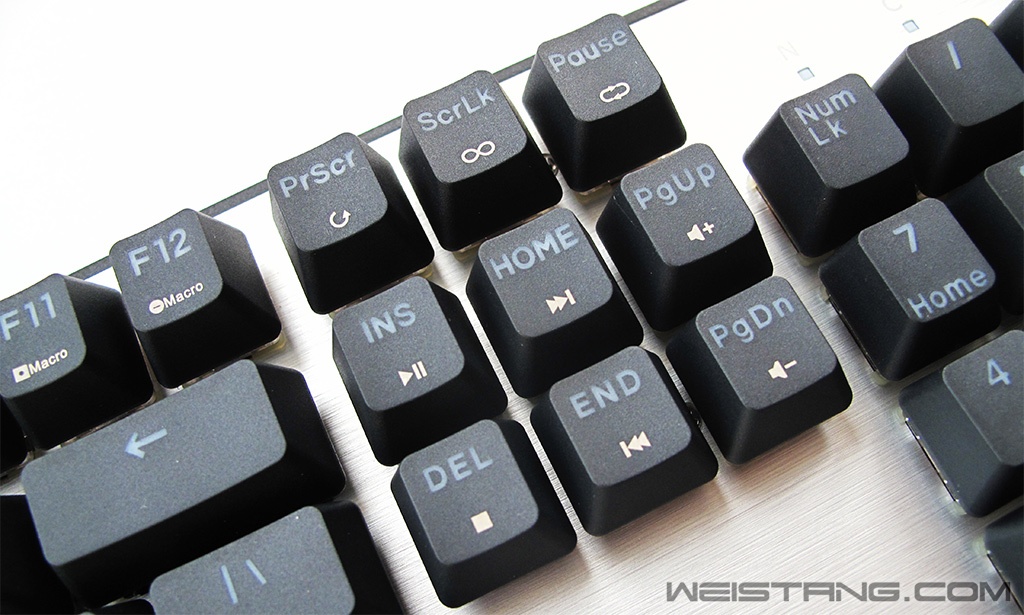

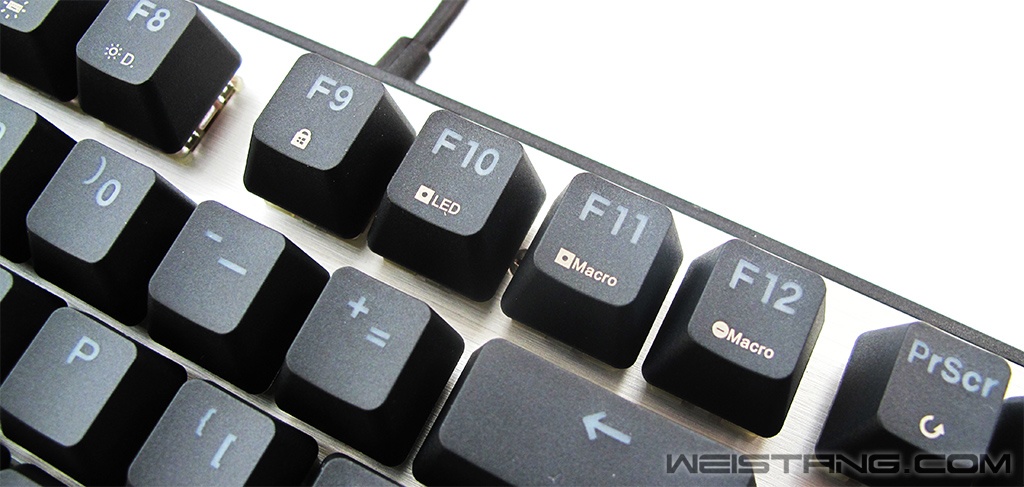

▼F9-F12为win锁定、LED、宏录制等。这些功能在目前看来已然成为酷冷产品中“标配功能”了。

▼多媒体组合按键功能，不在赘述。

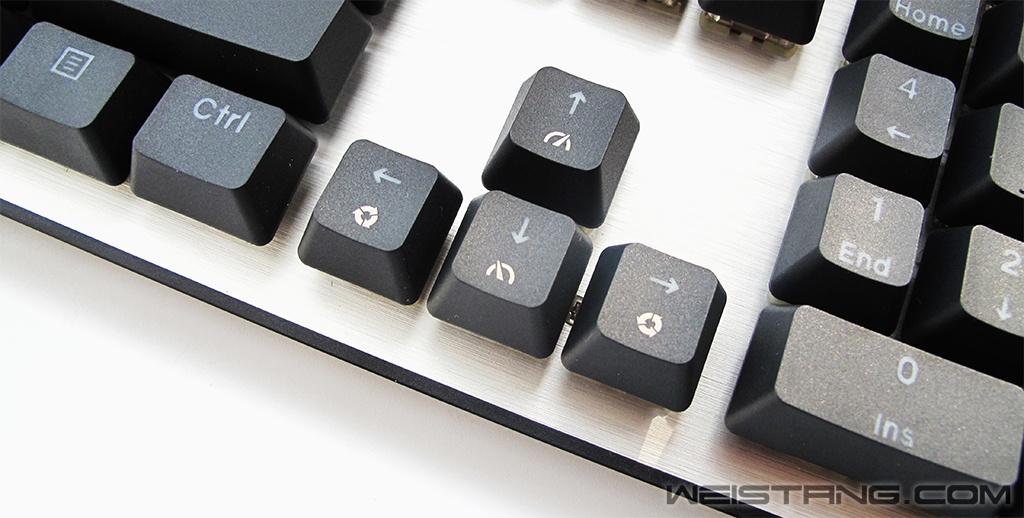

▼方向键FN组合功能按键。

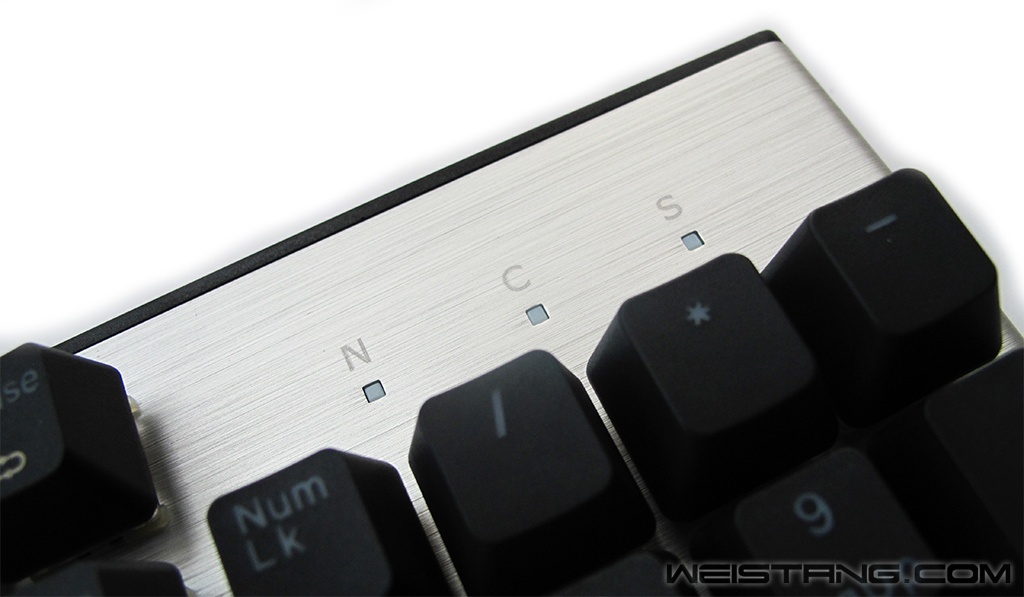

▼LED状态指示灯，这次成了正方形。

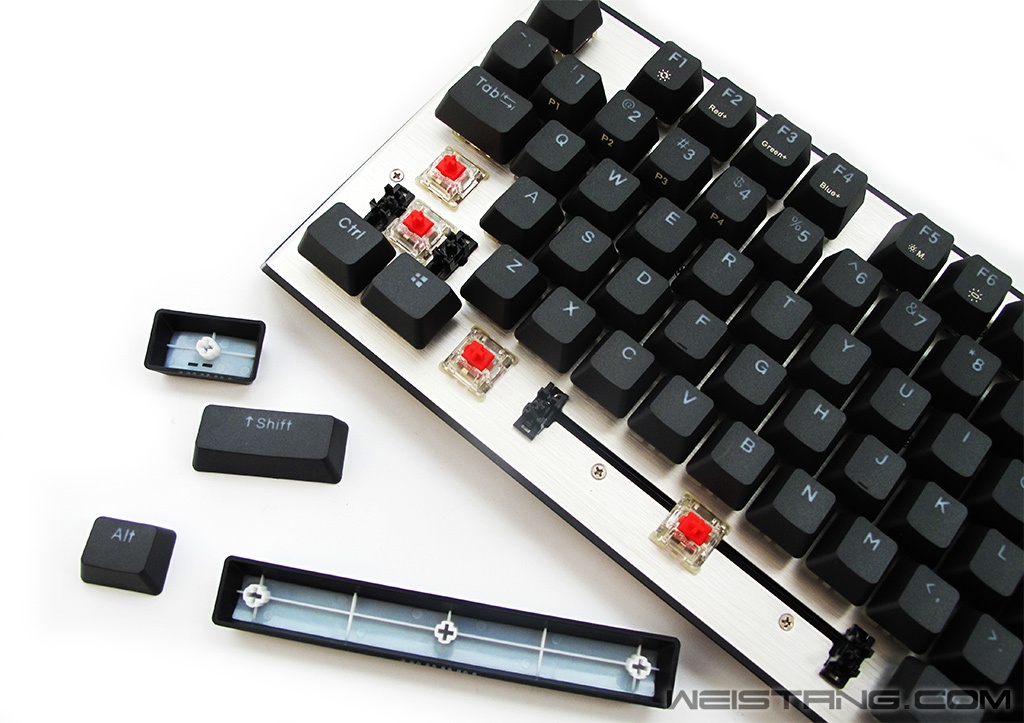

▼拔出键帽，可以看到樱桃RGB红轴。

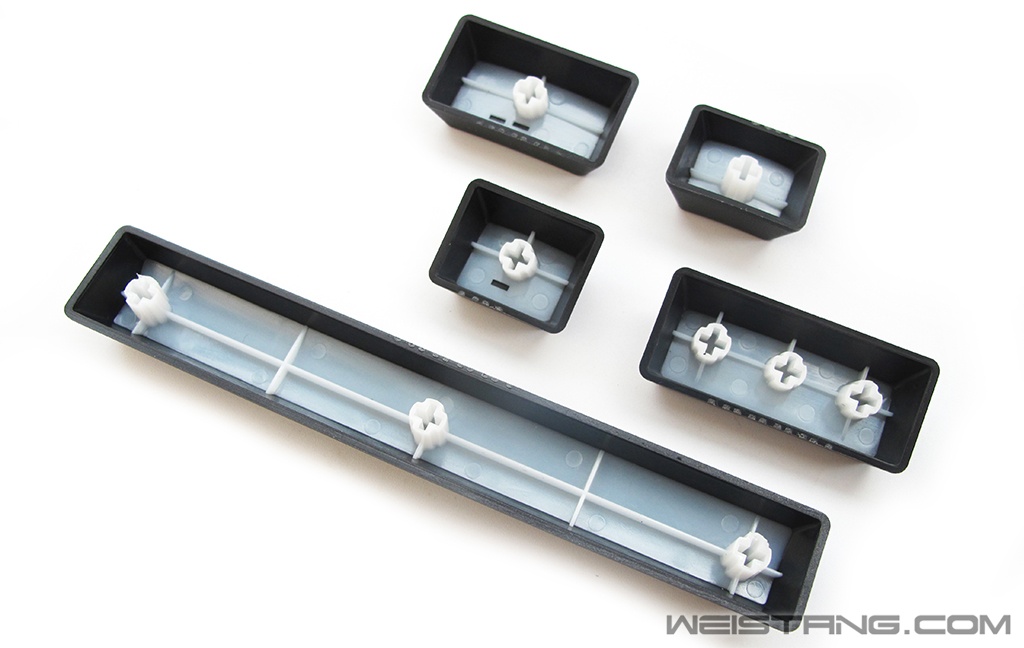

▼PBT双色透光注塑键帽，注意看水口。


〓产品拆解〓

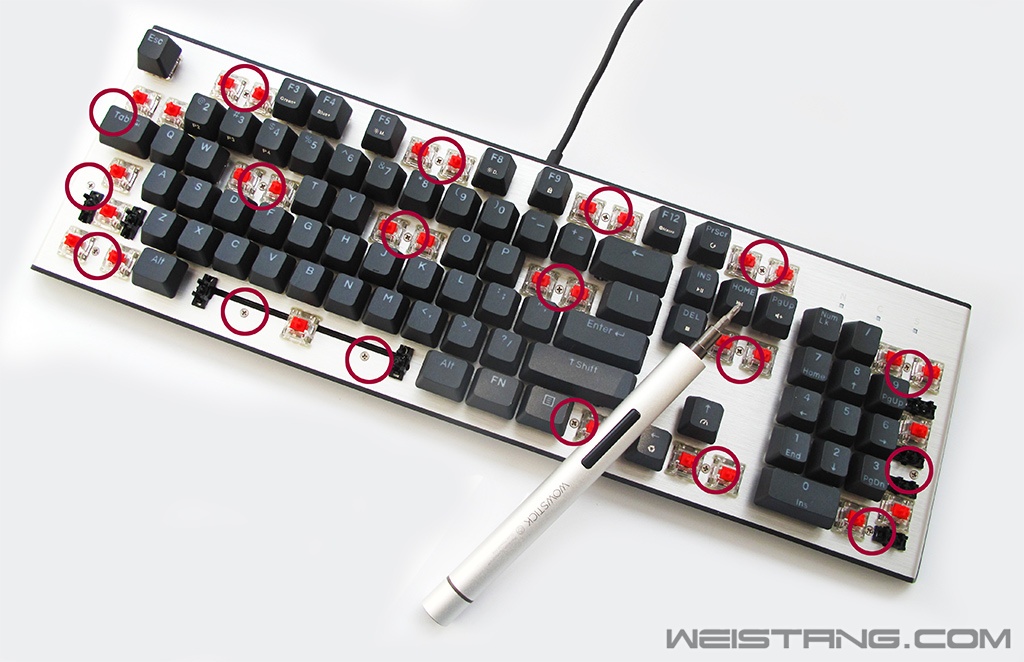

▼依次移除红圈处的螺丝。

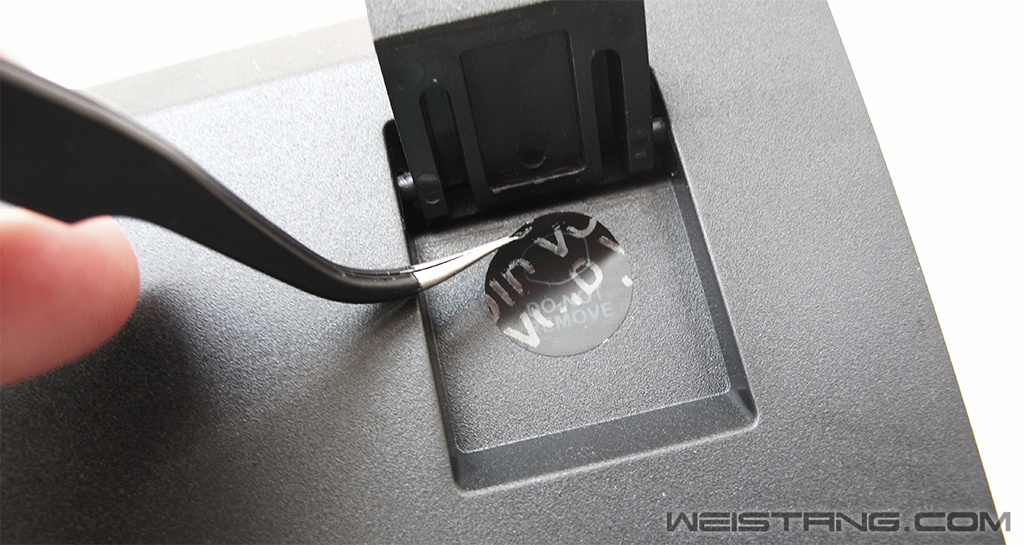

▼另外一颗固定上壳的螺丝在支脚下面的易损贴下。注意，此贴纸一旦撕开，便会掉字母，无法还原。

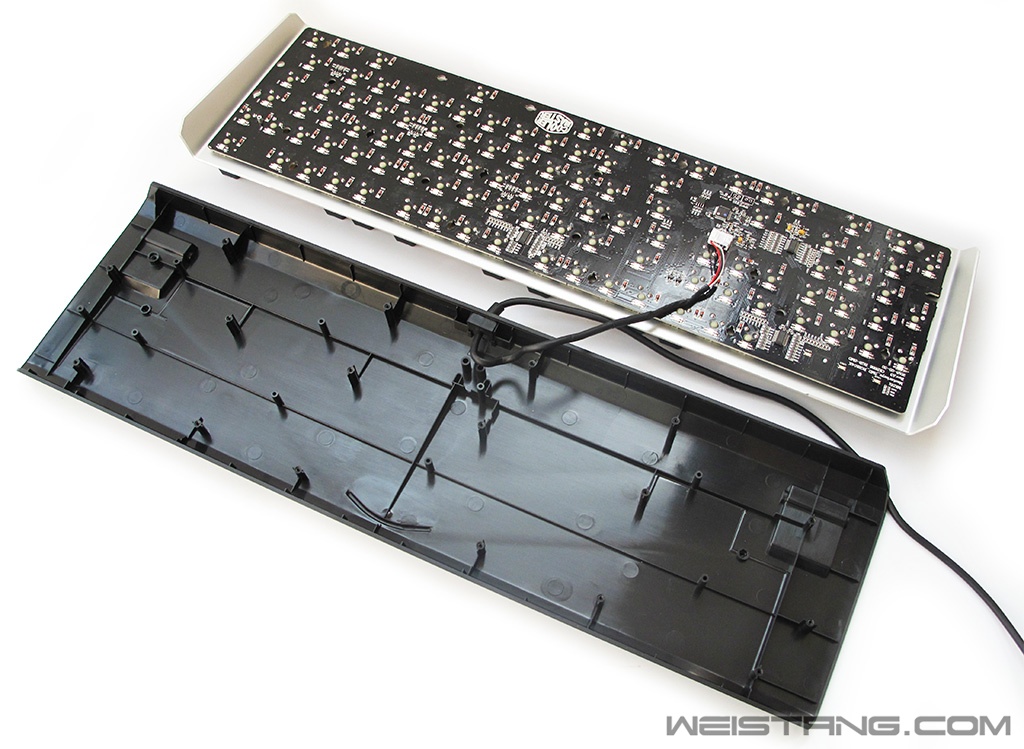

▼移除全部螺丝后，即可轻松分离上下壳。打开时注意连接线。

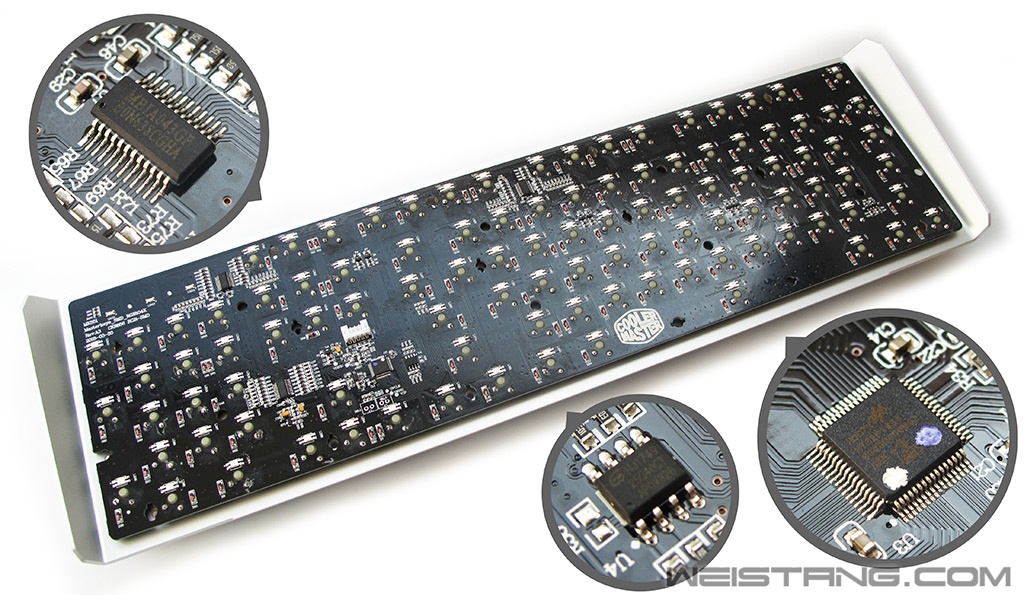

▼PCB全貌。酷冷至尊CK551樱桃RGB红轴机械键盘MCU为HOLTEK合泰的HT32F1654，为32bit Flash ARM。LED恒流驱动IC为MBIA043GP。驱动IC为HJ1749 。此产品方案与之前拆解过的MK750一致。有兴趣的朋友可以翻阅https://www.weistang.com/thread-110847-1-1.html。

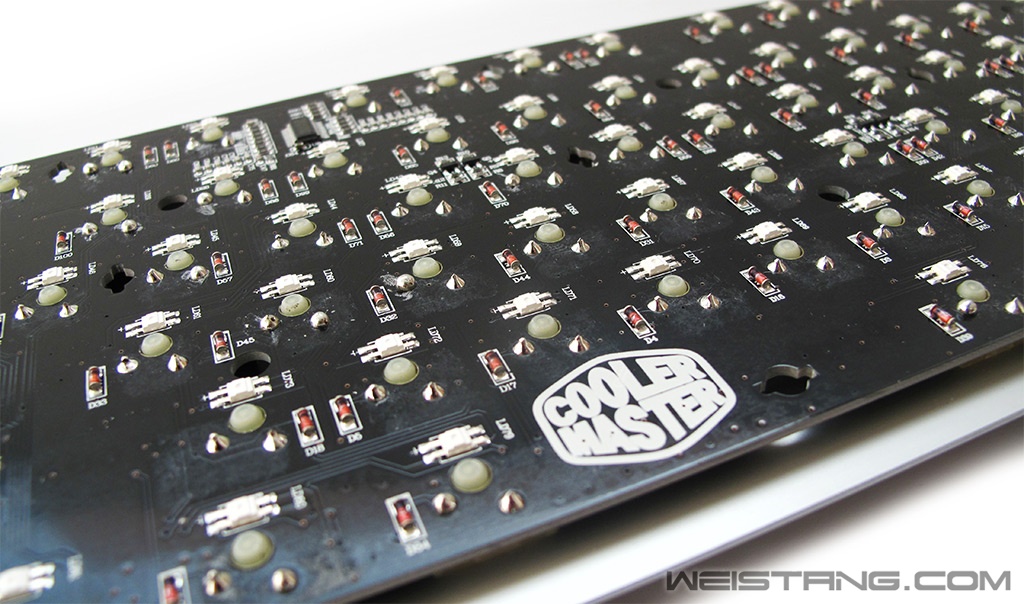

▼PCB焊点。仔细看没有洗板。


〓加电上机〓

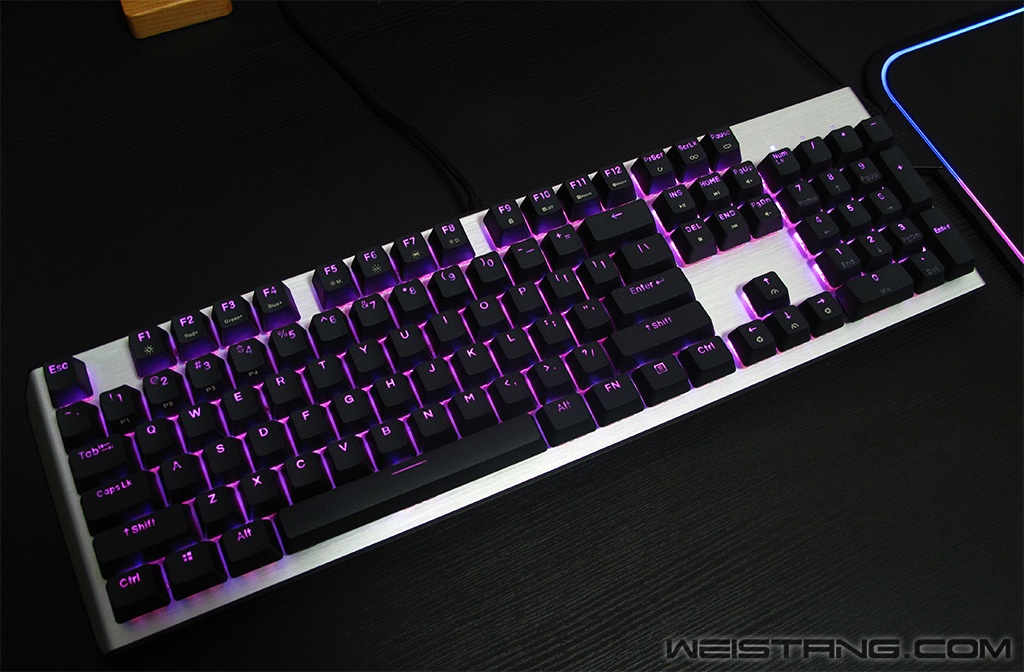

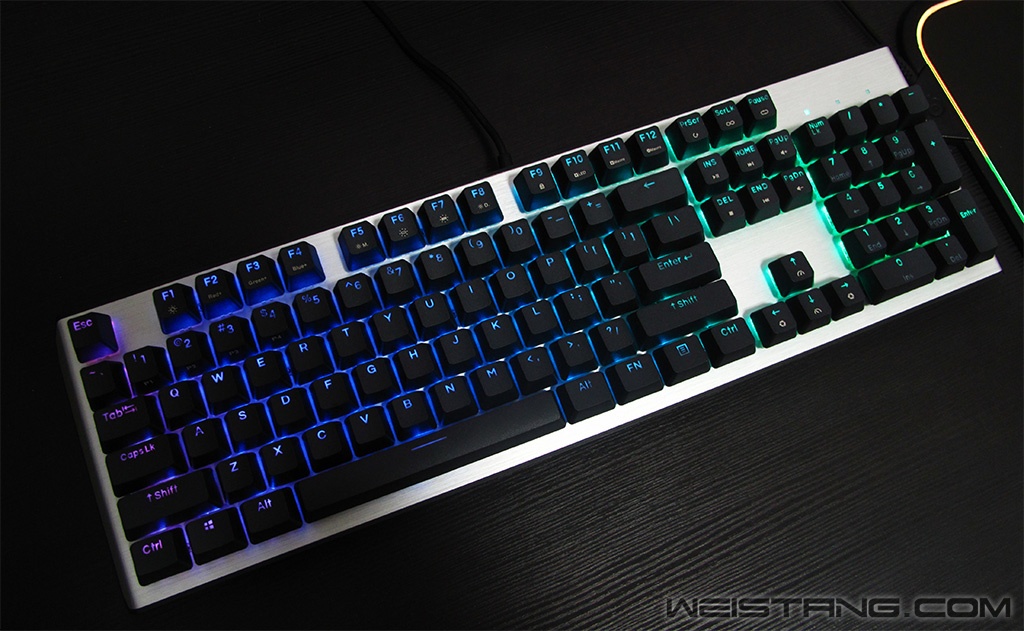

▼键盘在不装入驱动时候，默认紫色背光。

▼可以在非驱动状态下自行设置背光模式。


〓驱动韧体〓
▼驱动可以在酷冷至尊官网找到对应产品进行驱动下载并安装。

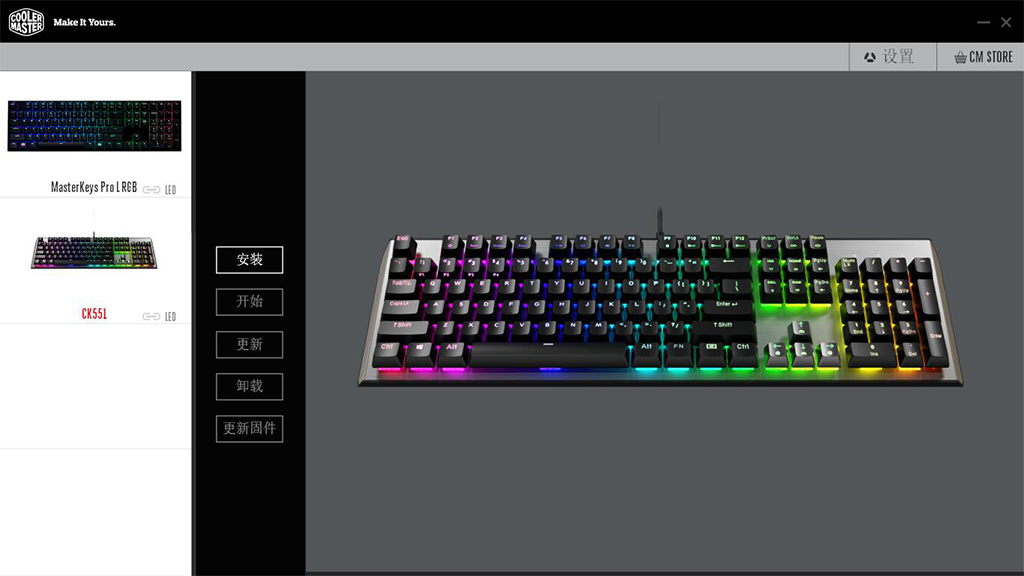

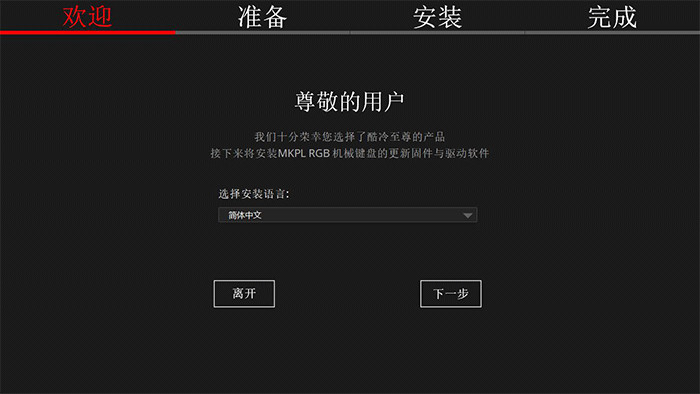

▼这几年我也算是见证了酷冷外设一步一步的努力和成长过程。目前的驱动器安装界面已经可以识别多个设备了。

▼下一步、下一步，直接安装驱动即可。

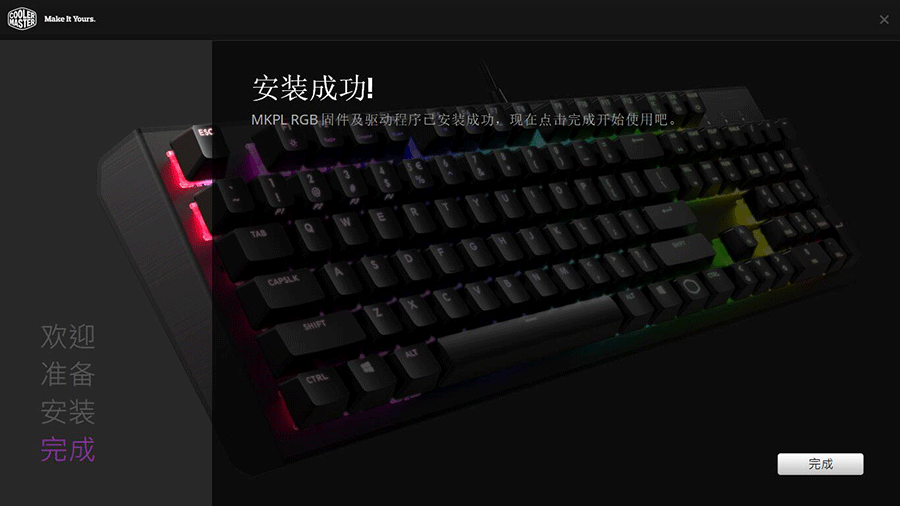

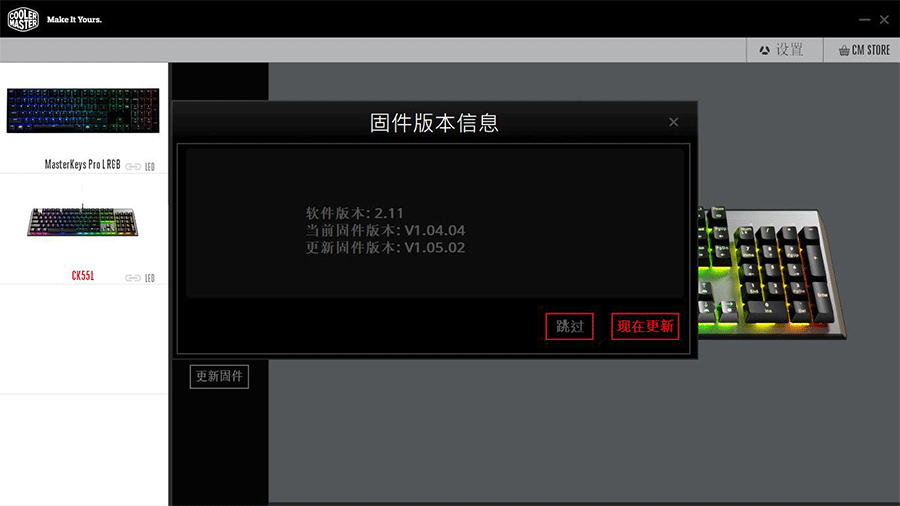

▼安装好后，首先提示更新固件。更新就好了。

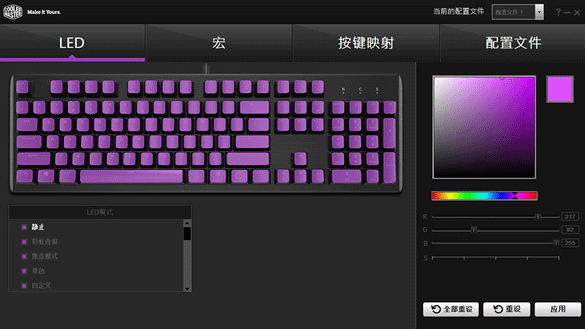

▼驱动界面。功能与使用不在赘述。

▼酷冷似乎今年一直在“出新”。尝试各种铝质上壳质感的机械键盘。但是产品又略微有些同质化了。总之，还是希望酷冷至尊做越好，给用户和玩家带来更好更多的外设产品。
