电苍蝇拍维修还是18500锂电更直接

大胖鸟 · 发表于 2014-5-27 22:41

家里有一把电苍蝇拍，是老妈以前买的，用了一年多吧，结果挂掉了，果断拆之~

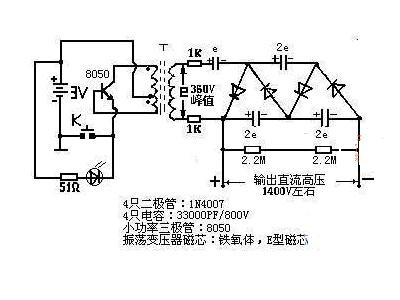

在网上找的一张电苍蝇拍的电路图

先说下电苍蝇拍的原理，电苍蝇拍的电路一共是三部分，靠近苍蝇拍手柄端是开始依次是：第一部分的三极管自激振荡电路，一般这个三极管用8050居多，第二部分是升压变压器进行升压，这个在pcb上直接能看到一个小变压器，第三部分是用二极管和高压电容组成的倍压电路，将刚才升压转换成更高的交流电压，一般都是好几千伏，所以这部分电路最好不要用电表来量，容易损坏电表。

一般电苍蝇拍不亮多数是电池问题，因为电路一般不会出问题，如果电路出问题也可能是高压电容或者自激振荡电路部分的串联电阻挂了，不过这些出问题的情况概率比较低，就算出问题用表也能测出来。

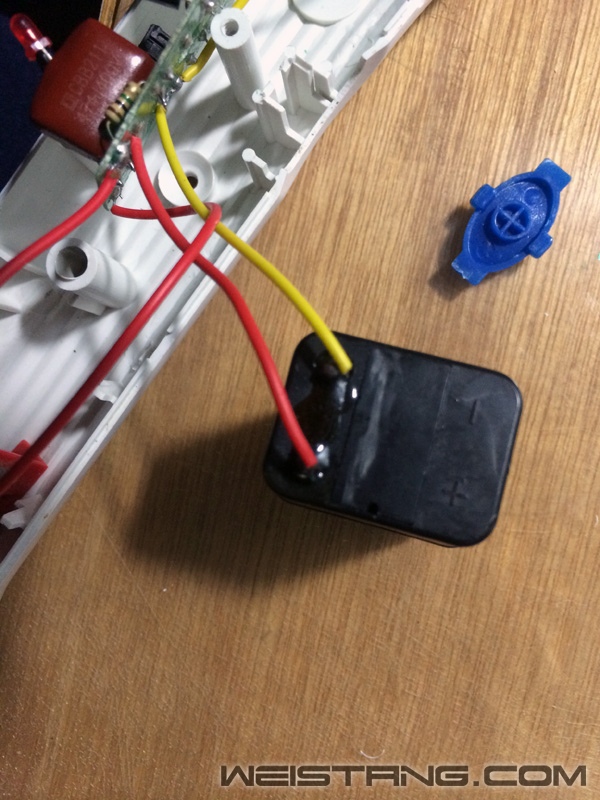

原来的电池最垃圾的那种充电电池有个学名被我忘记了。。。。。。

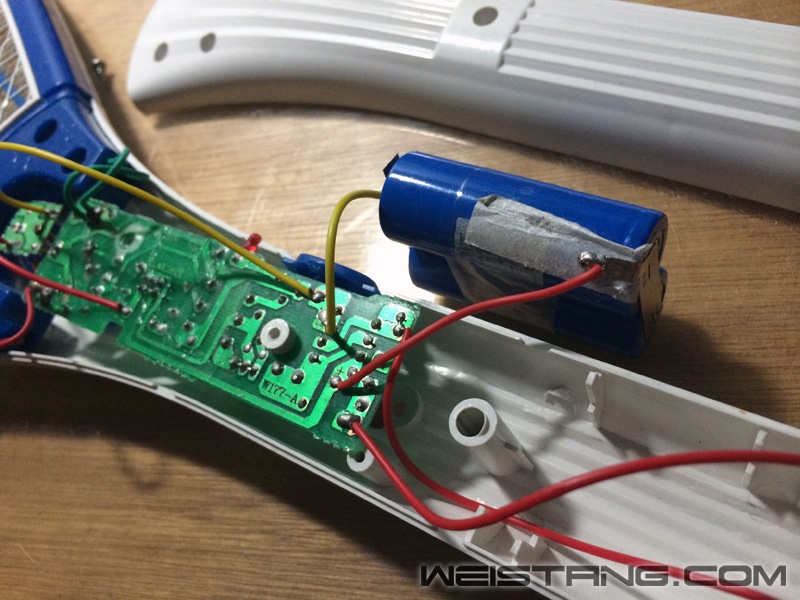

直接找来两个4v的18500锂电并联

体积比原来大一些需要改造一下电苍蝇拍的外观

焊点一定要牢固一些

最后安装就没拍最后电池已经凸出来了用绝缘胶带多缠几圈就好，其实对于充电池还应该加一级充电保护电路，特别是不太了解充电电池特性的朋友，不加的话可以，最好养成好的充电习惯，不要过充过放，偶尔充充更健康，其实这种锂电最好的方法是用手机电池的万能充，慢充。。。

newhand2010 · 发表于 2014-5-29 13:13

原本的是铅酸蓄电池吧，换上去的18650是笔电拆机还是动力电池？

神盾之子 · 发表于 2014-5-27 22:50

好手艺胖鸟身边要是有个胖鸟这样的基友修个东西可真方便

艾奥里亚 · 发表于 2014-5-27 23:05

前排我家里也有一把
用了快一年了看来也要寿终正寝了

教父 · 发表于 2014-5-27 23:51

你都无聊到弄苍蝇拍了

原点扬帆起航 · 发表于 2014-5-27 23:52

提示: 作者被禁止或删除内容自动屏蔽

大胖鸟 · 发表于 2014-5-28 00:04

教父发表于 2014-5-27 23:51
你都无聊到弄苍蝇拍了

那种把文字电死啪啪的声音很爽的还有蚊子尸体烧焦的味道哈哈

教父 · 发表于 2014-5-28 00:11

大胖鸟发表于 2014-5-28 00:04
那种把文字电死啪啪的声音很爽的还有蚊子尸体烧焦的味道哈哈

变态的胖鸟

Pisces · 发表于 2014-5-28 09:03

无敌的电工。。。

妞妞的仔仔 · 发表于 2014-5-28 11:48

支持动手啊好多小电器都是电池先挂的

大胖鸟 · 发表于 2014-5-28 14:25

教父发表于 2014-5-28 00:11
变态的胖鸟

26834351 · 发表于 2014-5-28 16:45

电工啊，真是全能选手啊~

大胖鸟 · 发表于 2014-5-29 14:39

newhand2010 发表于 2014-5-29 13:13
原本的是铅酸蓄电池吧，换上去的18650是笔电拆机还是动力电池？

对对那个叫铅酸蓄电池名字给忘了

后换上去的是18500 sony一个摄像机的锂电池两个并联内阻还可以

大胖鸟 · 发表于 2014-5-29 20:45

璀璨发表于 2014-5-29 17:23
变态的大鸟。。。。。。。18680啊。。。。太变态了为可怜的蚊子默哀

夏天被蚊子困扰很闹心的老房子没有办法所以搞一个强力电苍蝇拍很过瘾的

魂竹郭 · 发表于 2014-5-29 23:00

没用过………………哦不……是没见过~

艾奥里亚 · 发表于 2014-5-29 23:48

魂竹郭发表于 2014-5-29 23:00
没用过………………哦不……是没见过~

说明你家里蚊子少

魂竹郭 · 发表于 2014-5-30 00:21

吉泽明步发表于 2014-5-29 23:48
说明你家里蚊子少

我一般喷杀蚊剂……

Mountain · 发表于 2014-5-30 02:59

胖鸟真丶手艺人

大胖鸟 · 发表于 2014-5-30 15:14

璀璨发表于 2014-5-29 23:59
你要不索性拿个220V的换上去吧。。。。。那时候嘿嘿你敢碰吗

呃不干胶220v的单纯做成电苍蝇拍很浪费么要最大化杀伤力的

大胖鸟 · 发表于 2014-5-30 15:14

魂竹郭发表于 2014-5-30 00:21
我一般喷杀蚊剂……

那个不行对身体不好
