[主板] 【深澜大叔】主板前置USB3.0插针断了怎么办

[复制链接]
发表于 2019-1-23 23:11 | 显示全部楼层 |阅读模式
本帖最后由 深澜大叔 于 2019-1-23 23:13 编辑



首先吐槽下小米的拍照,瞎特么AI美颜,啥都拍不清。
主板上的前置USB3.0插针断掉了,一般的做法是售后,但拆装所有硬件贼麻烦。有些人就此放弃了前置买了个3.0HUB用。还有一种方法是找用另一排插针的前置线换掉,但是需要拆机箱的前置板,还要动烙铁去更换,况且线不好找,没有动手能力的人基本是没希望的。
秉着又不是不能用,真坏了就扔的理念,我进行了一种破坏性的做法。

可以看到右上角的针断了。

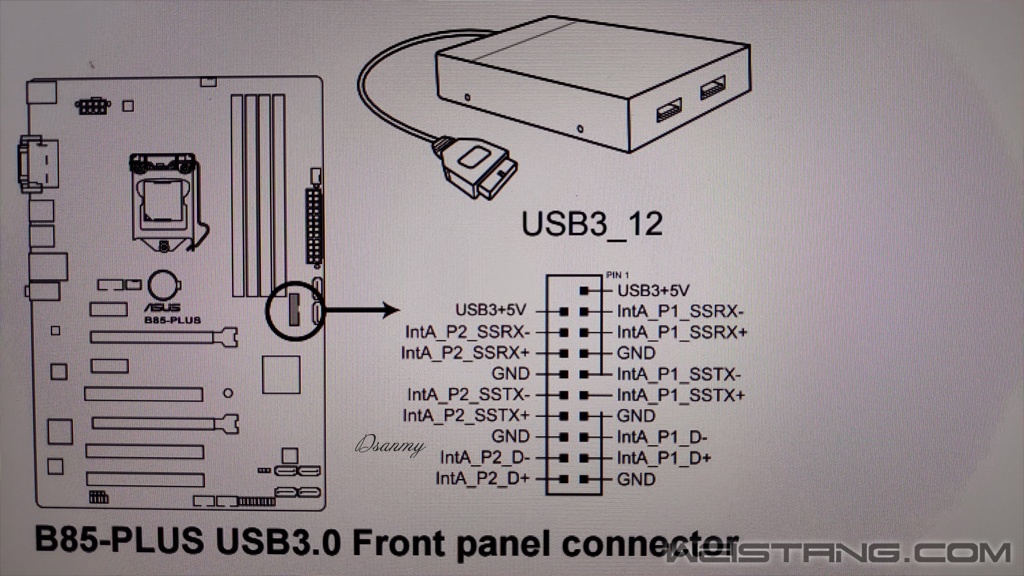

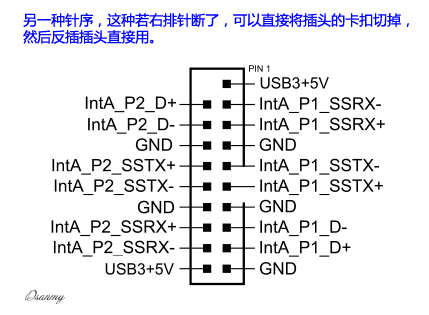

查询下主板对应的针序,可以看到正好是+5V供电断了。需要注意的是,每个主板的针序不一定相同,一般来讲都是如下图的,所以反插插头是没用的。还有一种针序是左侧的空、D+~+5,这种反插插头就可以继续用了。所以一般机箱都是前置1USB3.0,而且插头只有右侧一排有针脚,就是因为不知道用户买的主板到底左侧一排针序是什么样的。

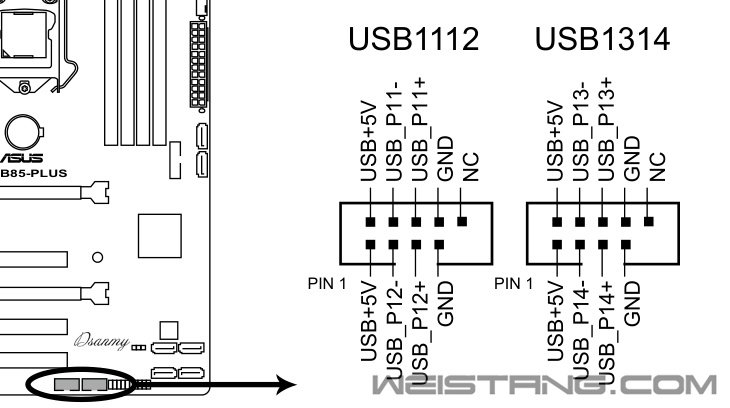

USB2.0前置一般都是2个口是因为2.0的针序两排是一样的。

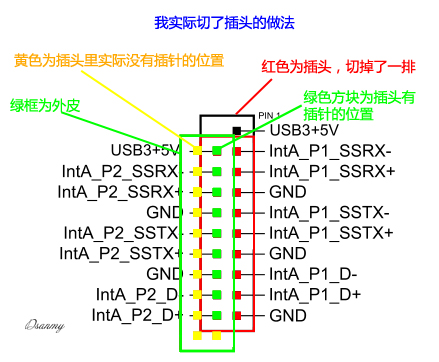

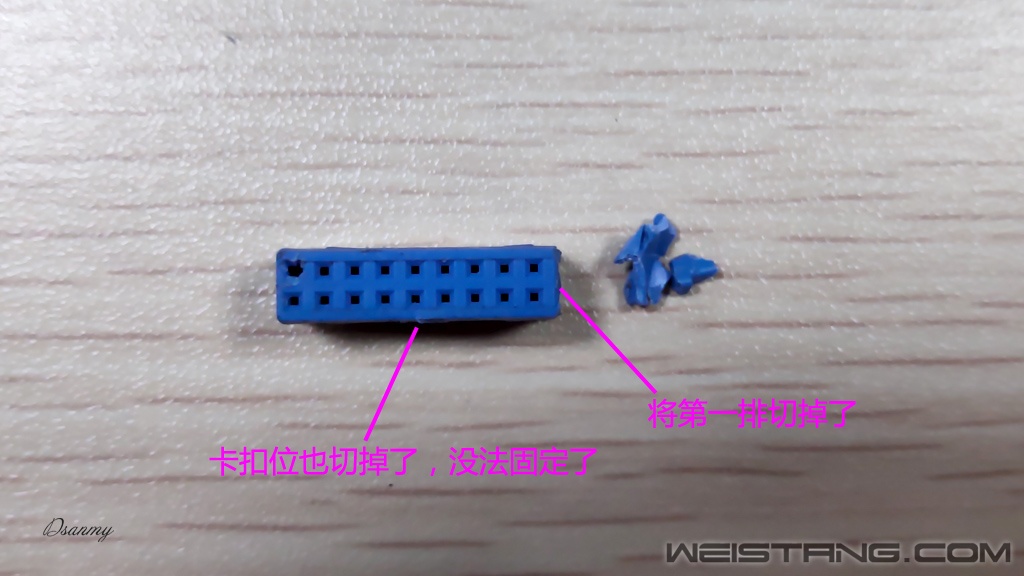

知道了针序,就要开始改造插头了。线右侧的引脚要与主板左侧的针连接,原理可以参考下图。我在开始做的时候没考虑太多,直接把插头切掉了一排,其实后面复盘的时候发现不需要切掉的,切掉以后插头没有了卡扣功能,线就插的没那么稳,但其实用了两个月了,并没有断连过,只要不碰机箱,基本没啥问题。





依据上面的线序,将插头插上。

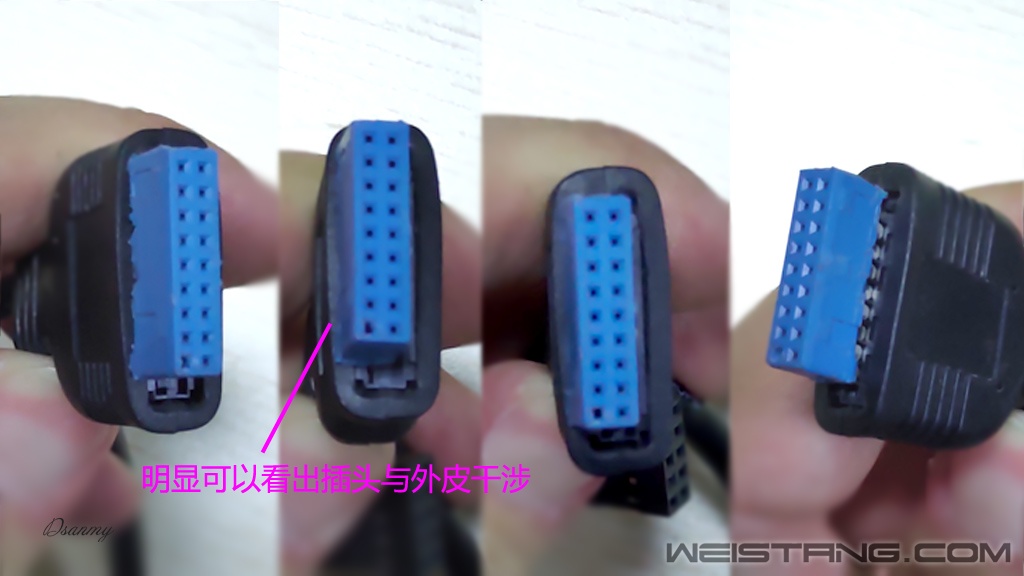

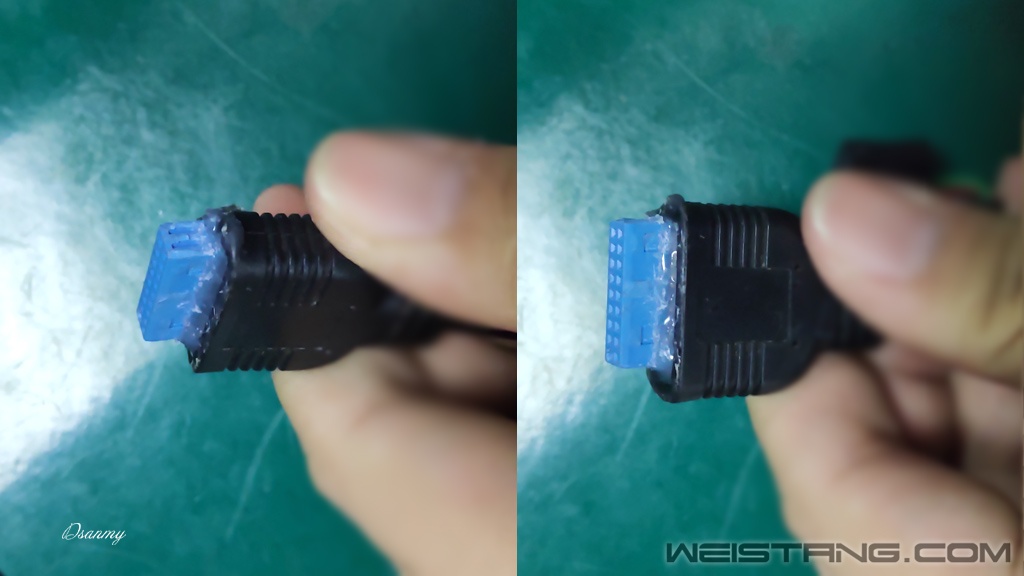

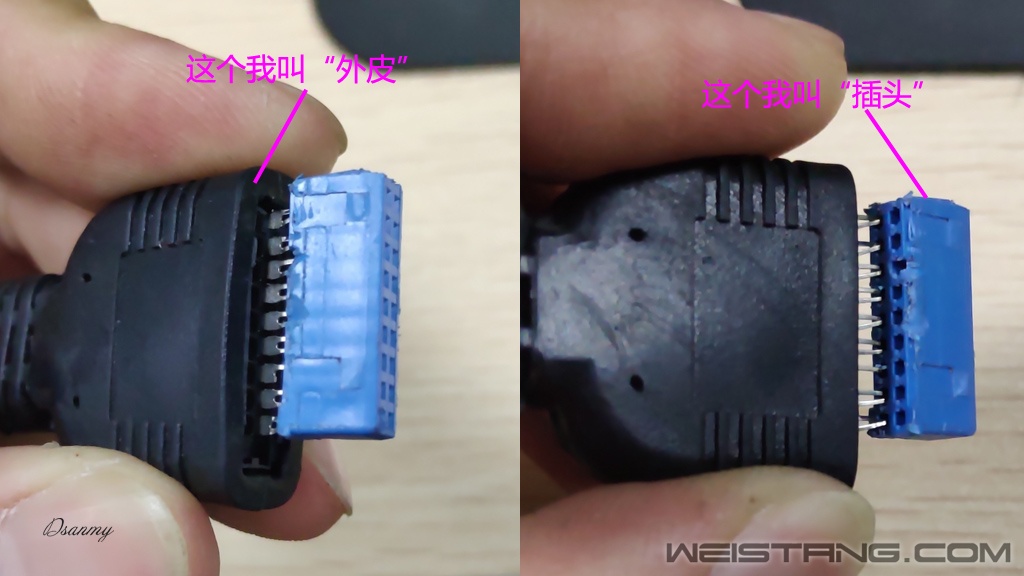

可以看到有一半插头是与外皮干涉的,由于我在开始已经把插头切割过了,所以我就没再切外皮,而是直接用热熔胶将二者固定。如果刚开始我没切插头的话,这里直接把下图所示的外皮切掉,就OK了,还能保证插头插的稳。




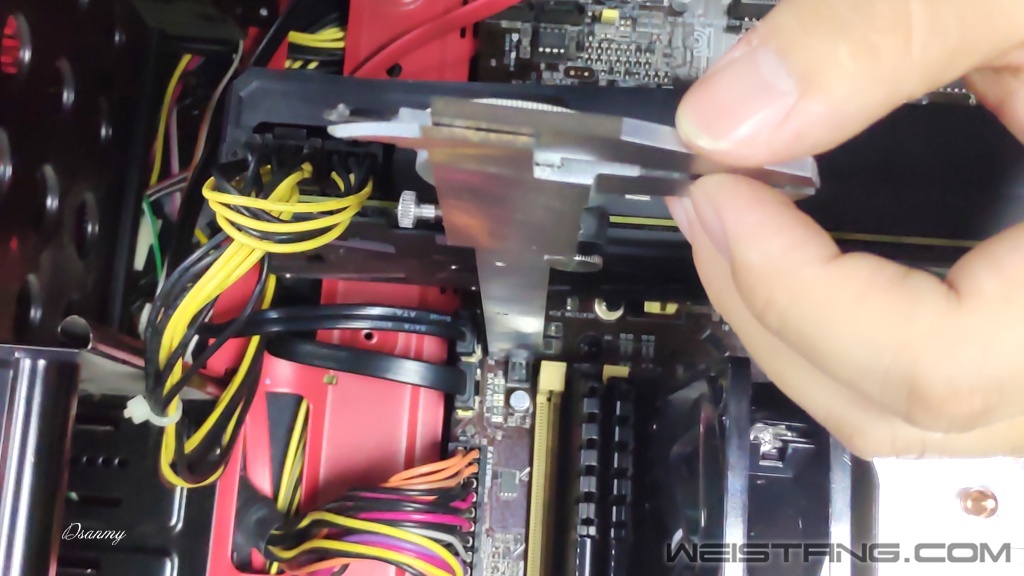

量一下插座的深度,把热熔胶修理一下以免插不进去。

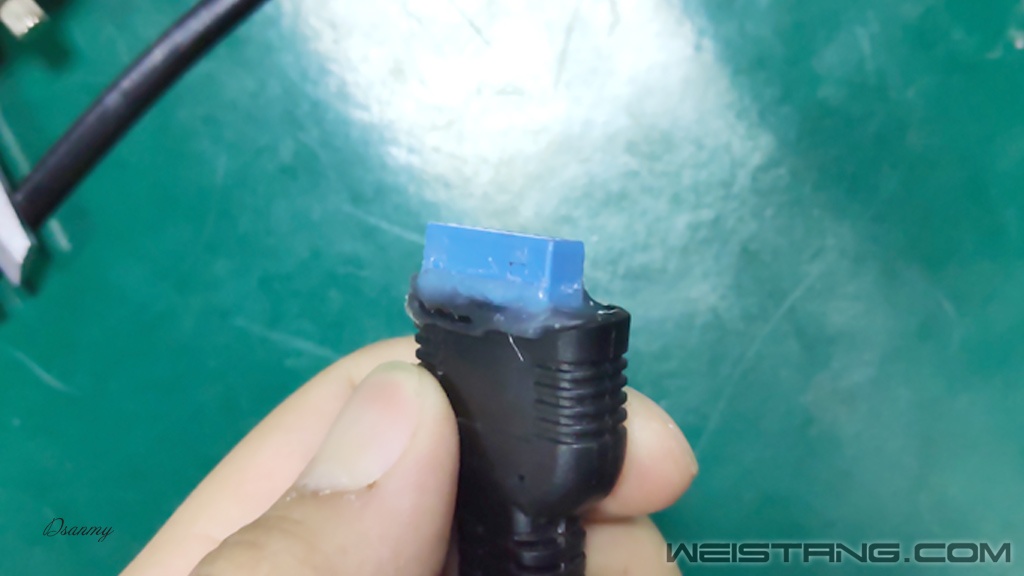

插进去试下,OK没毛病,速率什么的一点不影响。可以看到插头空了一排。



把这根线换上,搞定了,3个月了一直在用,没啥问题。之所以我能这样搞,是因为之前另一台电脑拔线的时候,插头被我拔掉了留在主板上,按照原来的方式把插头安装回线上不好用,可能是某个地方虚连了,但这根线我一直没扔,正好这次用上了。坏了的电子件不要扔,说不定什么时候用得上,看电影里那些世界末日了制造各种东西,不都是东拼西凑的。
