驱体与灵魂的完美结合---追风者Eclipse P600S机箱与追风者Revolt X 白金牌1000W全模组电源装机体验 前言： 一直以来有把外快等一些收支项目使用用计账软件进行登记的习惯，因为一直使用的计账软件版本较早，所以对于现在WIN10系统为主流的硬件平台来说已经是昨日黄黄，但是又不想放弃，毕竟已经使用多年。近期抱着也想入手ITX平台进行折腾的想法，所以利用手上的原有配件进行了ITX平台配置。基于自己已经有了一套ATX平台就想着能不能将两个不同系统的平台进行结合安装在同一机箱内的想法，就在网上搜寻一番，终于找到了相应的机箱承载平台，以下是这次装机体验。 ITX平台 处理器：Intel G4560 主板：七彩虹 i-H110HD PRO V20 ITX 内存：铭瑄 终结者DDR4 2400 8G*2、 显卡：铭瑄GT 1030变形金刚2G 硬盘：光威 弈 120G 电源：追风者(PHANTEKS) Revolt X 白金牌1000W全模组 机箱：追风者(PHANTEKS) P600曜石黑 钢化玻璃合页侧透 散热器：超频三 大雨 ATX平台： 处理器：Intel I3-8350K 主板：微星 Z370 TOMAHAWK 内存：阿斯加特(Asgard)阿扎赛尔系列 DDR4 3200 16G(8G*2) 显卡：影驰GTX760 2G D5黑将 硬盘：浦科特 M9PEG 256G 电源：追风者(PHANTEKS) Revolt X 白金牌1000W全模组 机箱：追风者(PHANTEKS) P600曜石黑 钢化玻璃合页侧透 散热器：超频三 东海印象

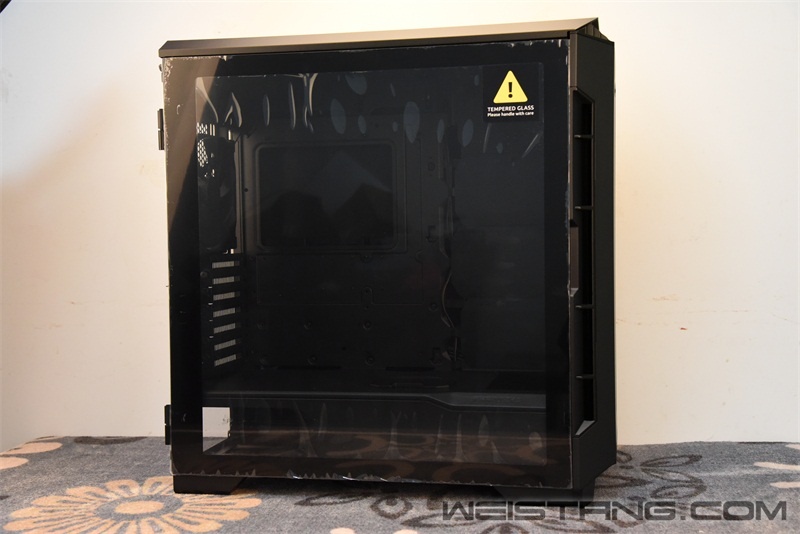

Phanteks（追风者）Eclipse P600S，属于“日食”系列，是一款多用途中高端中塔机箱，有黑、灰，白三色及玻璃侧透版本可选，这次入手选择的是黑色玻璃侧透版。

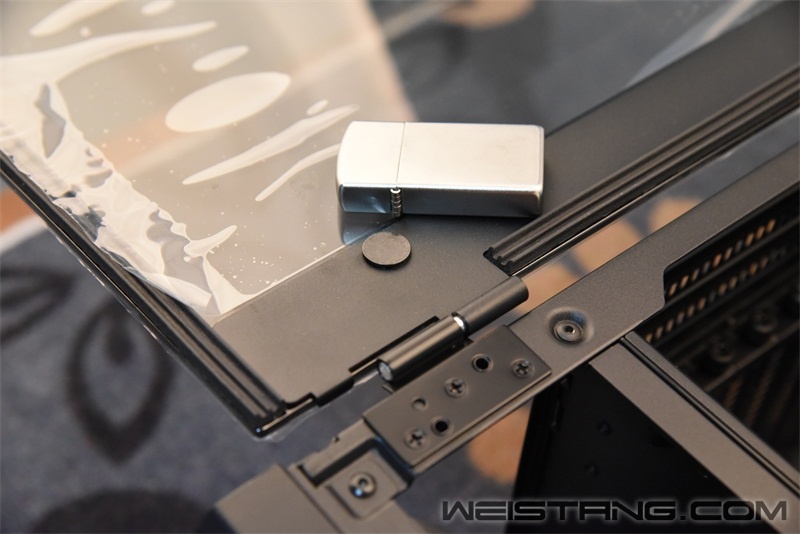

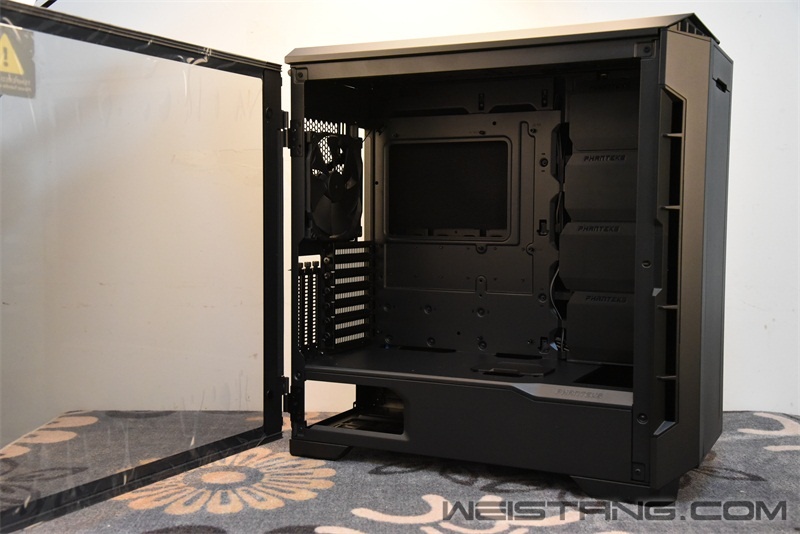

机箱的左、右两个都是采用可拆式合页面板，看到这样的结构我们除了第一时间想到柜门的合页以外就是男士常用的芝宝打火机的铰链结构了。左右两边侧板的锁定已经抛弃了传统的螺丝拧紧固定方式，采用强磁进行贴合开关。
Phanteks（追风者）Eclipse P600S，还是一款主打静音的机箱。在机箱侧板的边上都有使用像汽车车门上面的密封条对机箱进行密封，并且在侧板的内侧进行了隔音胶板的贴合。使得机箱内部的噪声在传输过程中进行隔离阻断，从而达到静音的效果。
Phanteks（追风者）Eclipse P600S在机箱内部已经预装了三个140mm风扇。

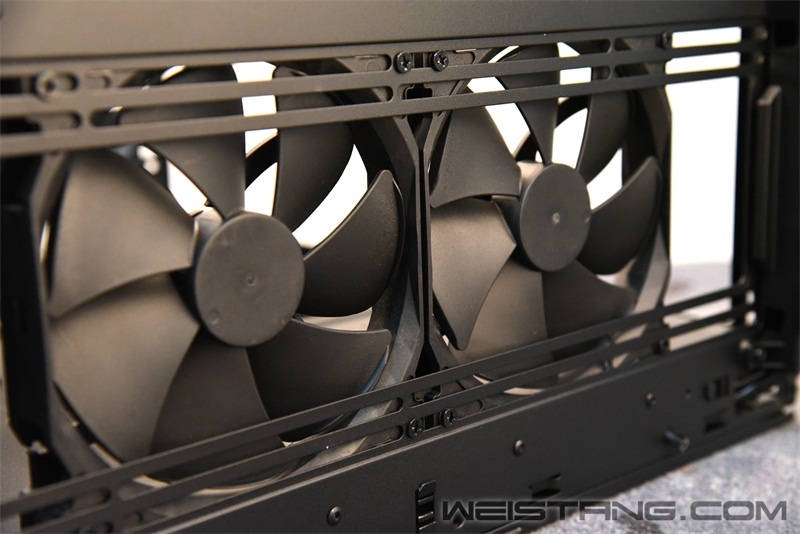

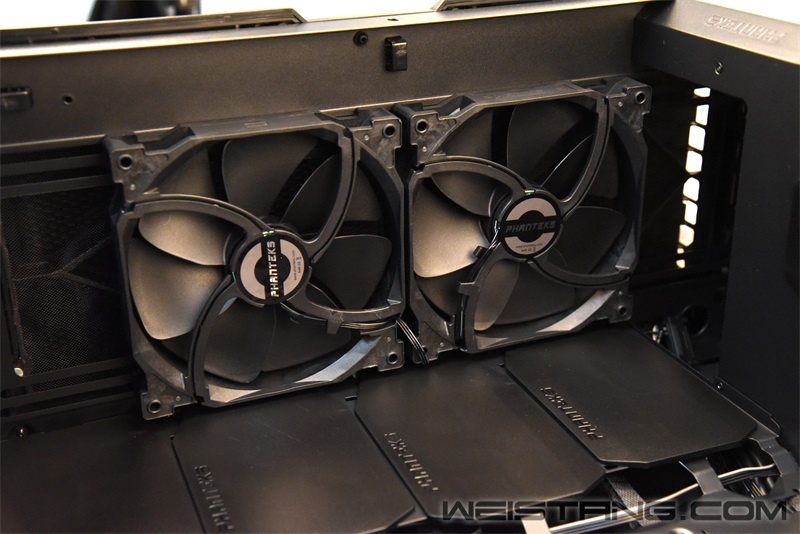

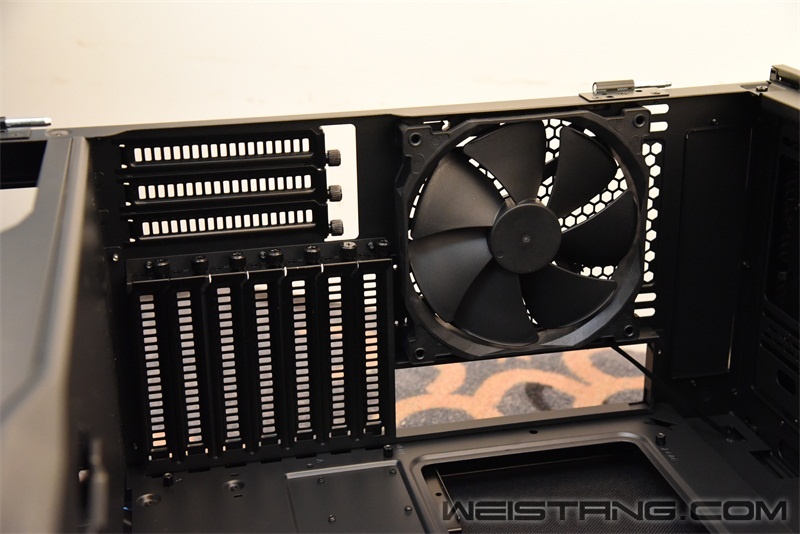

三个预装的风扇采用：前二、后一，的散热方式进行安装
每个风扇均采用7扇叶设计，细看之下可以发现在每个扇叶都十分宽大可以最大量化将气流切入与排出机箱。并且在扇叶上有导流槽的设计，使得风扇在静音方面得到更好的提升。 通过位置的调整前面板可扩展至三把140mm风扇（预装两把）或360mm/420mm水冷排。
现在的主流的机箱都采用电源背线走位，机箱内部孔前端设计了四块可移动导流板，如果哪些孔位不需要走线时可以将板往前移动档住孔位，一则可以将进入机箱的气流更好的导向主板等元件，二则可以盖住孔位避免产生空腔效应，让机箱前部的噪声不会传导到背部。

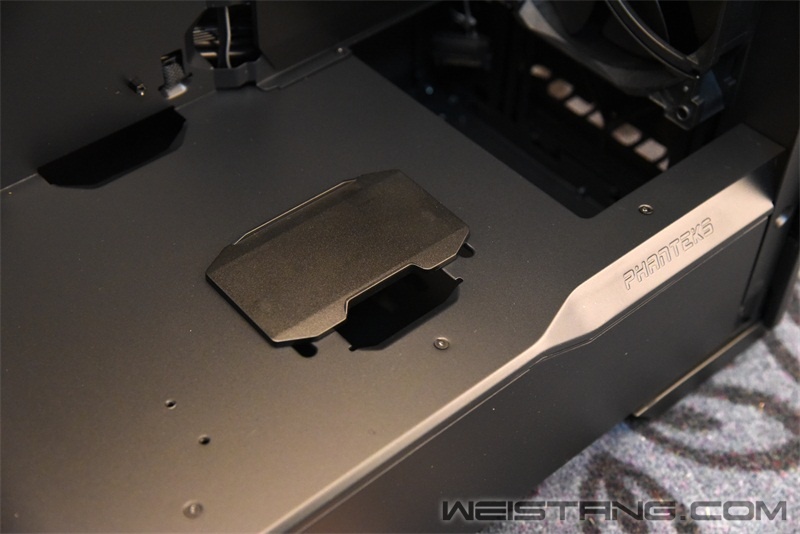

下置独立电源仓的顶部也设计了一个滑拉式开孔，不需要再绕到机箱背部就可以以最近的距离走线给显卡供电。
IO接口面板使用可打开的遮盖形式进行有效防水与防止“熊孩子乱按重启键”。

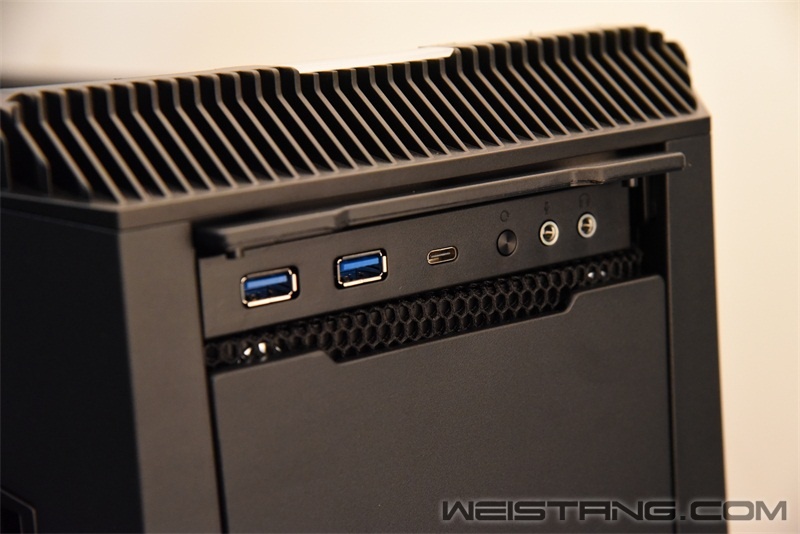

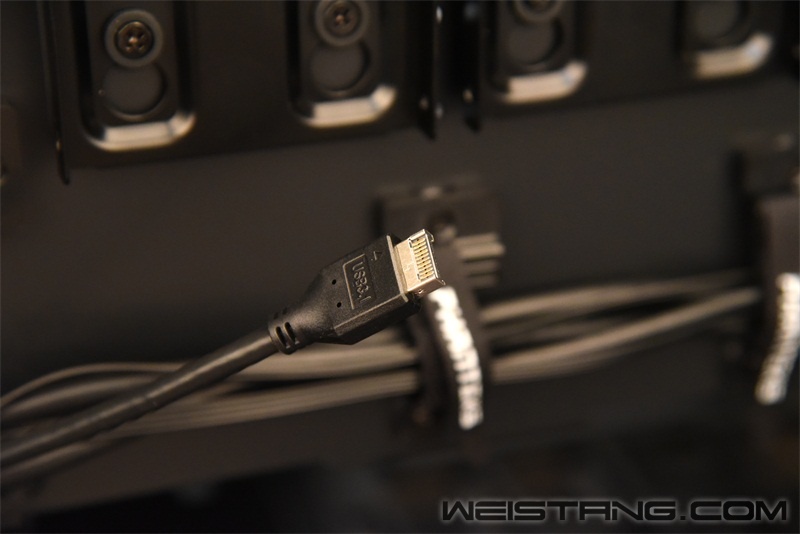

机箱IO接口部分配置相当豪华，也对得起千元级机箱的价值，普通百元级机箱常见的USB接口部分一般为两个USB2.0，一个USB3.0算是标配了。接口一共设计了两个USB3.0接口，并且主动抛弃鸡肋的USB2.0引入USB 3.1的TYPE-C接口。一起隐藏在机箱前部内的还有重启键和音频输出输出接口。

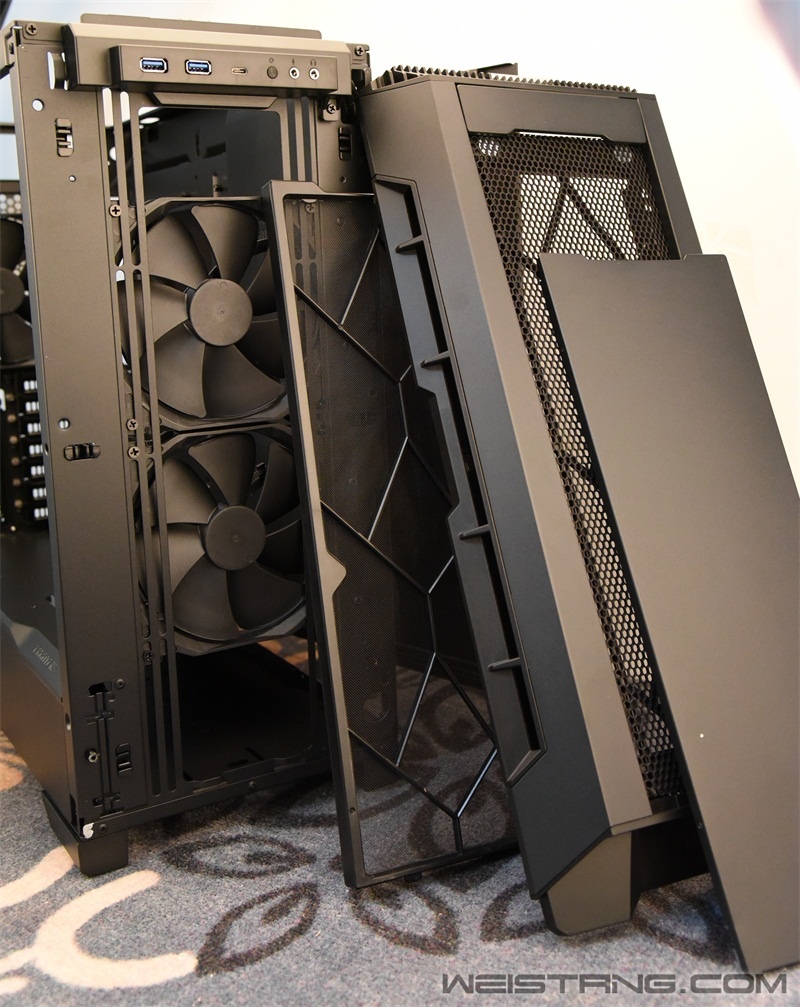

防尘与噪声是机箱受人诟病的两个地方，对于这点Eclipse P600S做得相当不错，我们从前面板的四层过滤就可以看出：第一层厚重的静音面板，第二层粗网消音减震，第三层防尘网，第四层140mm静音风扇。

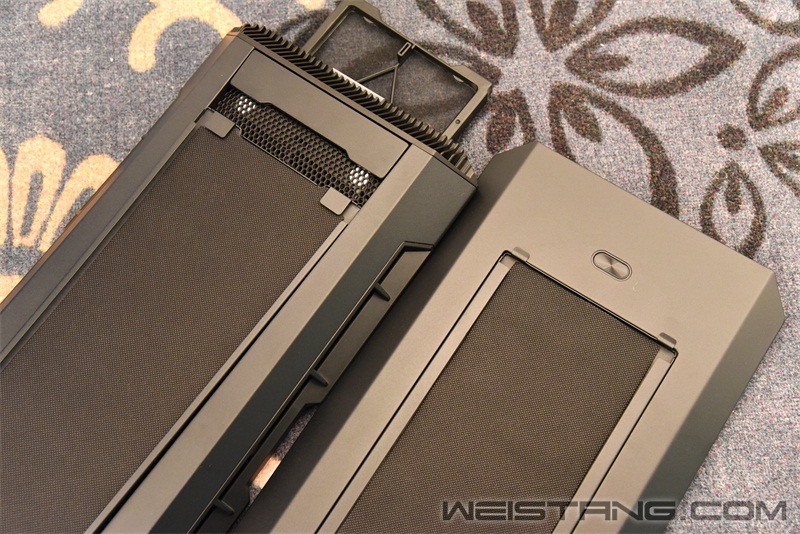

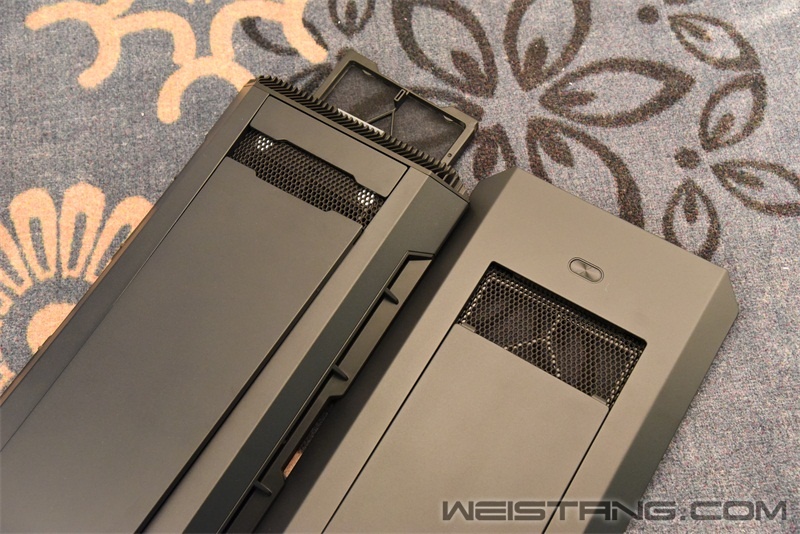

拆下前面板与机箱上盖就可以看出两边的设计思路同样采用的是多重防护的手法。

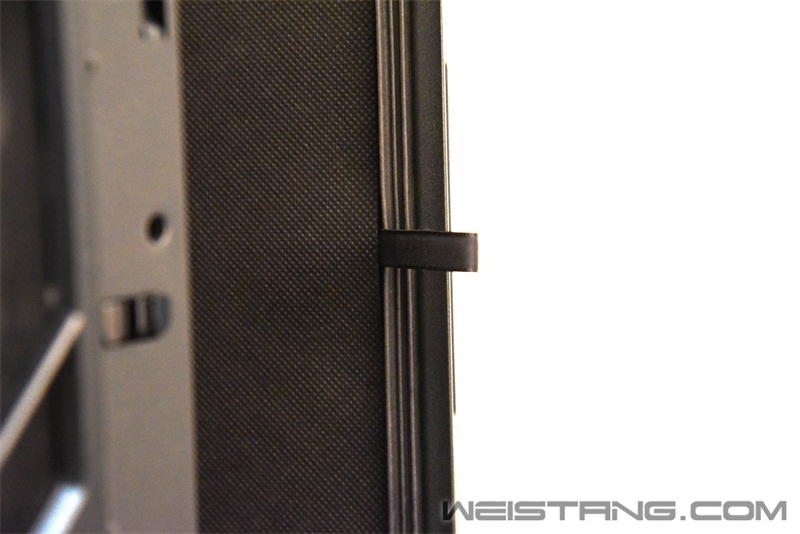

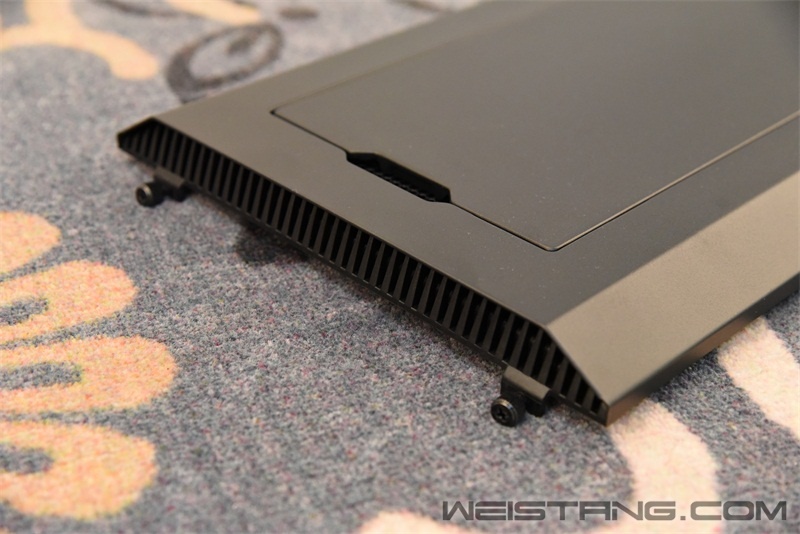

上层可拆盖板除了强磁固定之外还设计了两个卡口可以很好的对盖板进行定位。

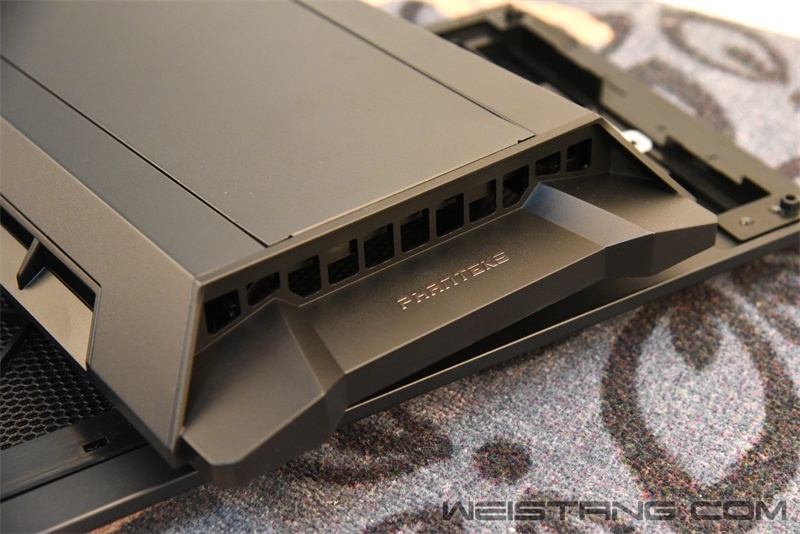

机箱的进气采用的是前两侧与前底部进气方式。仔细观察可以看出从外面上面看机箱密封的相当严实，但是进气孔的设计不是相当的大，可以保量最大量化的进气以保证机箱内部有散热。

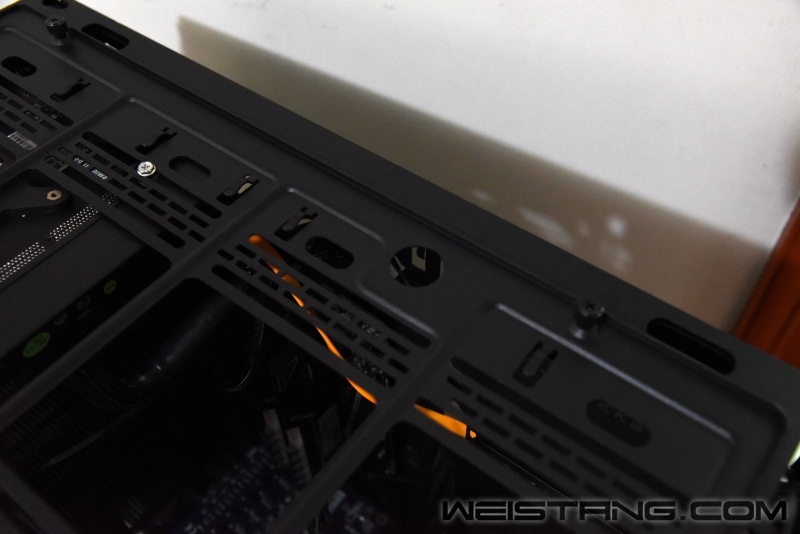

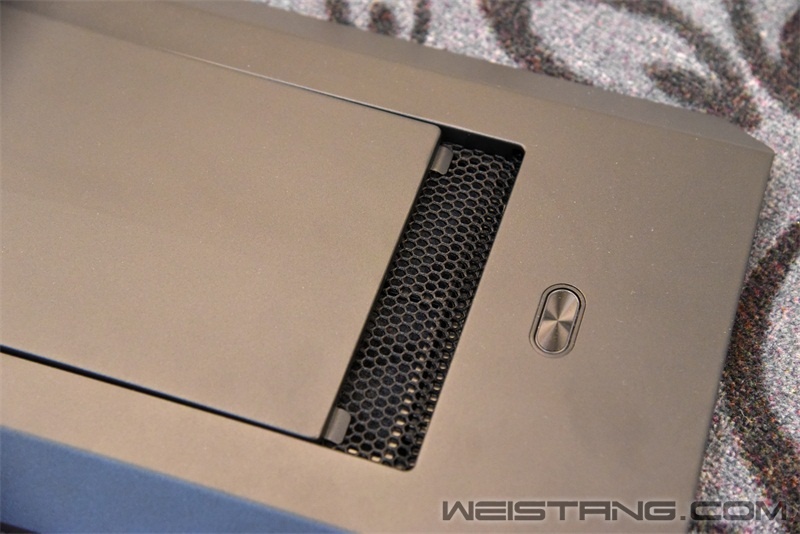

机箱顶盖后部的开孔可以使得经过安装在顶部的ITX主板的气流最快排出机箱外部。

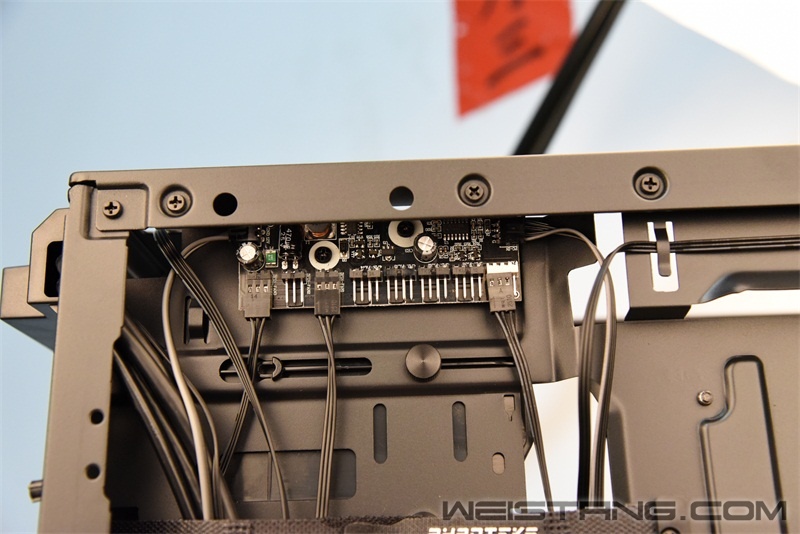

三个140mm静音风扇的供电控制电板板设计在了机箱的顶后部。整块控制电板板可以支持5个4针风扇、3个3针风扇，并且相当人性化的是风扇的供电采用4针主板取电供电和电源SATA直接供电两种方式。
背部原始走线及相当空间一览，整体丰富又不失简洁。
作为一款多用途中高端中塔机箱Eclipse P600S内部的宽度及尺寸还是相当的宽大，从机箱下部的硬盘仓和独立电源仓宽达215mm。
ATX主板安装区从铜柱表面也深达约195mm，主板上安装个中塔散热器也不在话下。
机箱顶部的ITX安装位也宽达近210mm，安装下一块标准170*170mm的主板不在话下。
如果说承载双主板工作的机箱Eclipse P600S是一个人驱体，那么追风者(PHANTEKS) Revolt X 白金牌1000W全模组电源则是支持这个驱体的动力与灵魂。

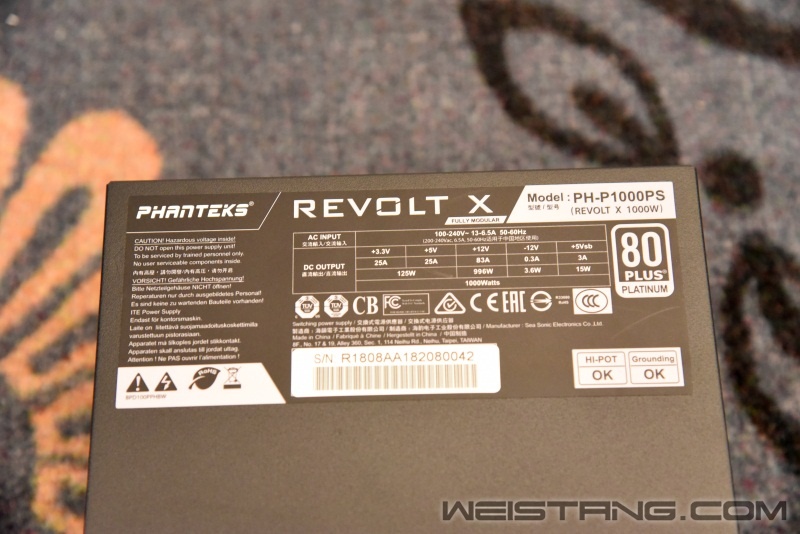

Revolt X白金牌1000W全模组电脑电源，最大功率1000W，12V主供电最大电流支持83A、996W功率输出，这个输出值几乎达到了全功率输出。

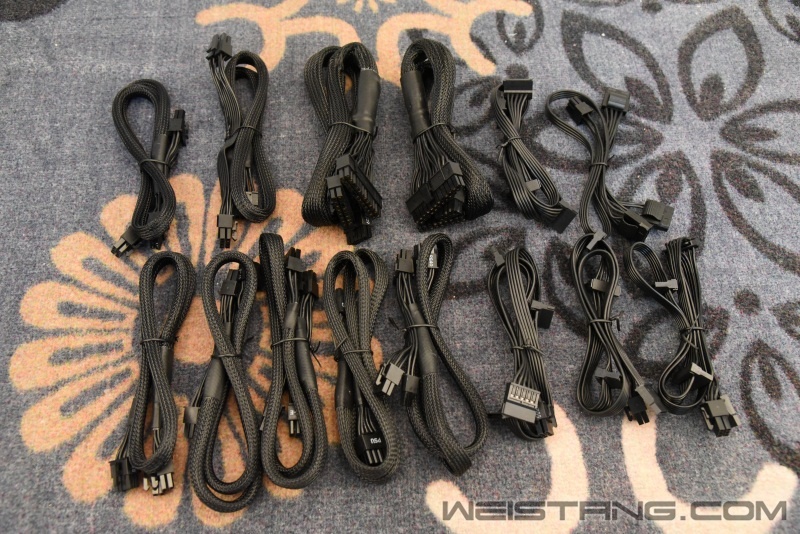

对于一款支持双主板系统的电源来说丰富的配套模组线材自然必不可少。电源整体附带了两组系统需要的主板、CPU及独立显卡供电线材。

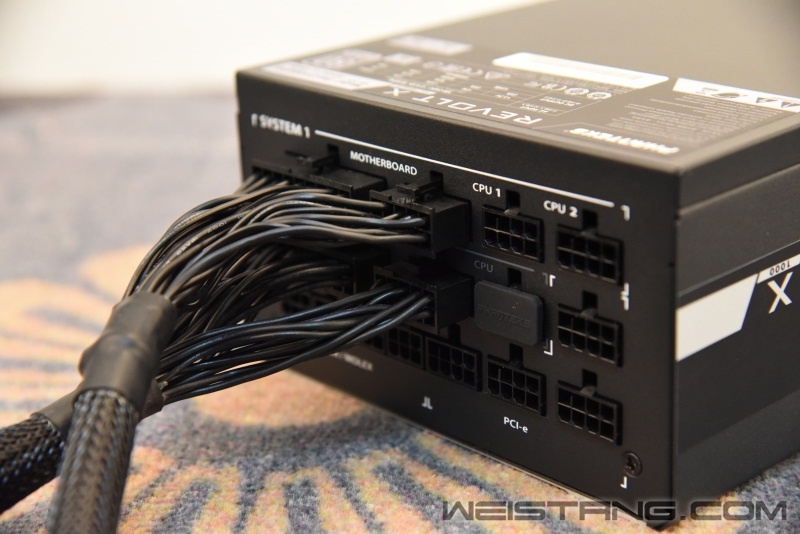

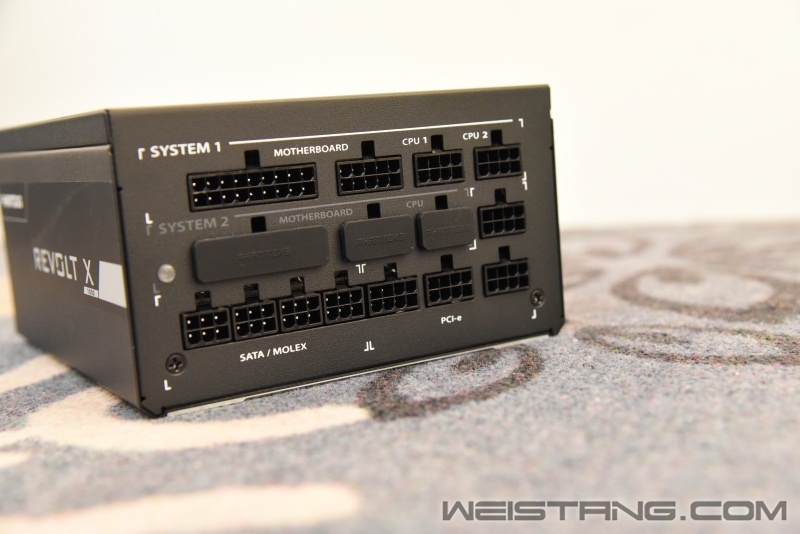

模组电源最大的好处就是可以根据的应用需求进行供电线路的连接，避免多余线材占据有限空间。Revolt X 电源的接口部分可以看出这款支持双独立系统的对两个主板间供电接口进行相应的区域划分。
划分区域主要集中在主板及CPU的供电部分，毕竟这两个部分是主板电源的控制部分。

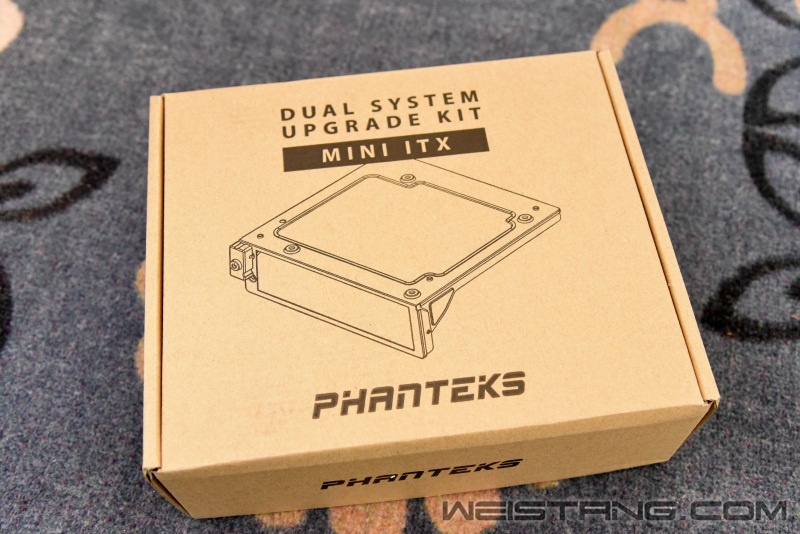

因为Phanteks（追风者）Eclipse P600S机箱是没有附带ITX主板的安装底板的，所以同机箱一起购买了一块。

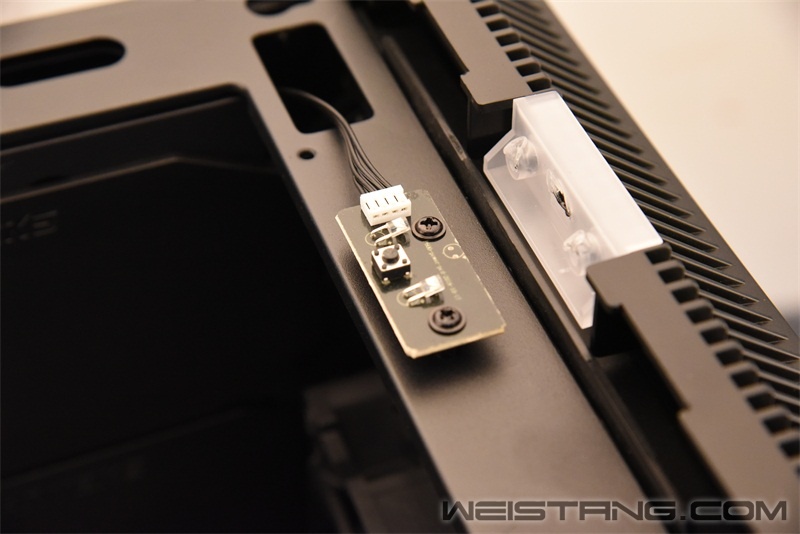

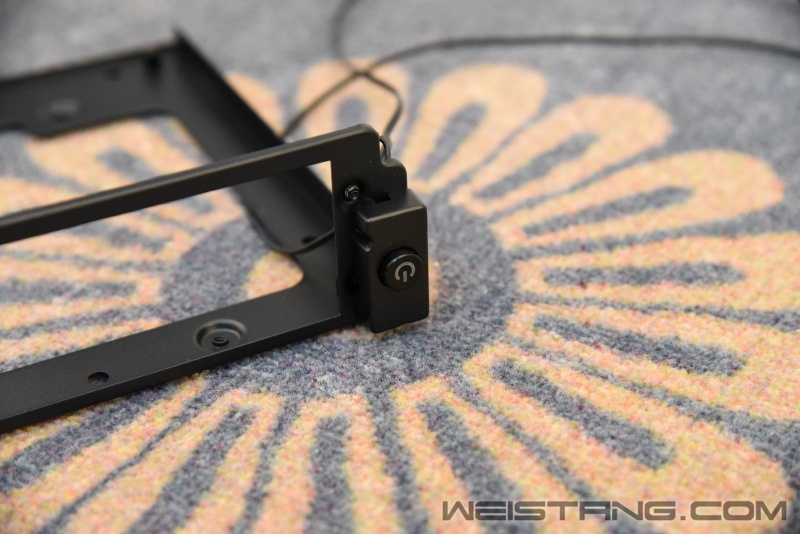

因为是双主板独立工作，所以ITX部分的电源开关部分也是独立的。开关集成在底板的一侧，开关上集成了电源灯光指示，连接主板上面的开关与电源灯针脚即可。

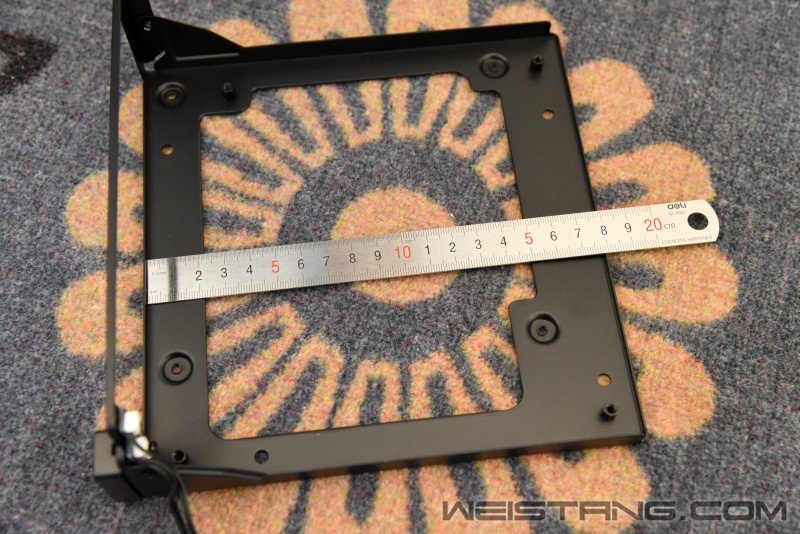

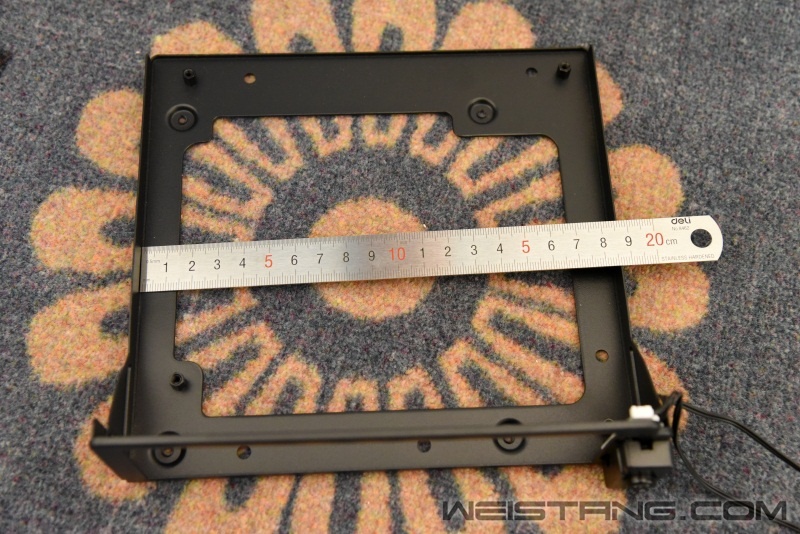

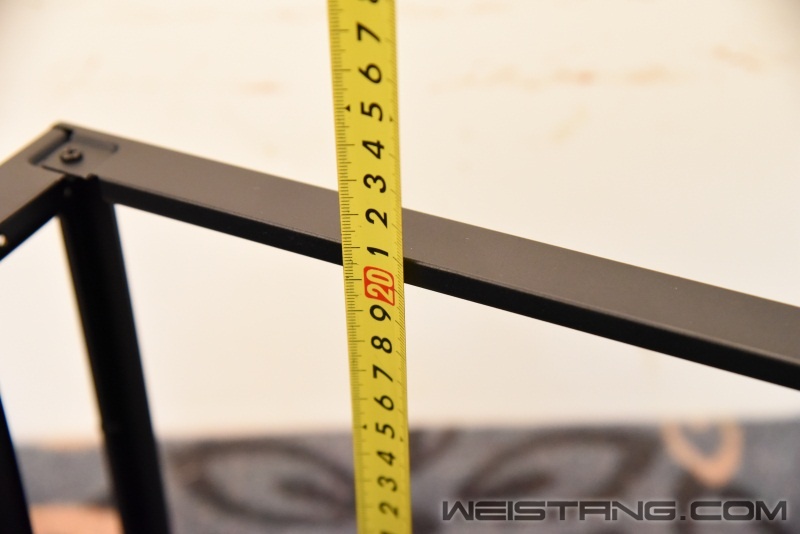

ITX底板的长宽均大于170mm，安装块170*170mm的ITX主板来说不在话下。

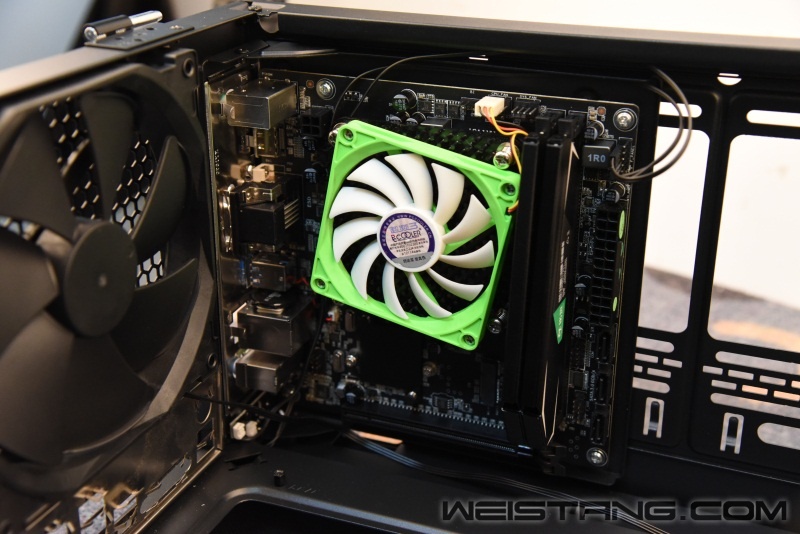

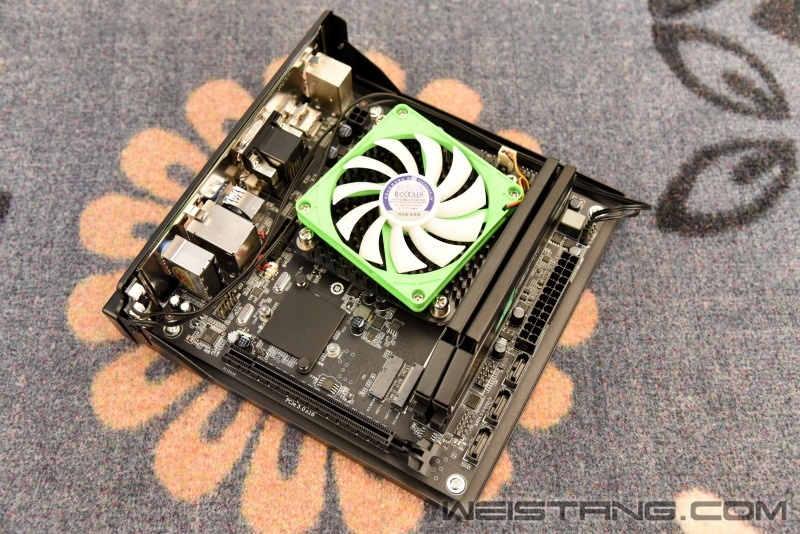

ITX主板安装后的特写，为了避免与ATX平台的散热器产生冲突，这次特地找出友人赠送已经停产的超频三大雨散热器。（这么好用的散热器停产干嘛。）

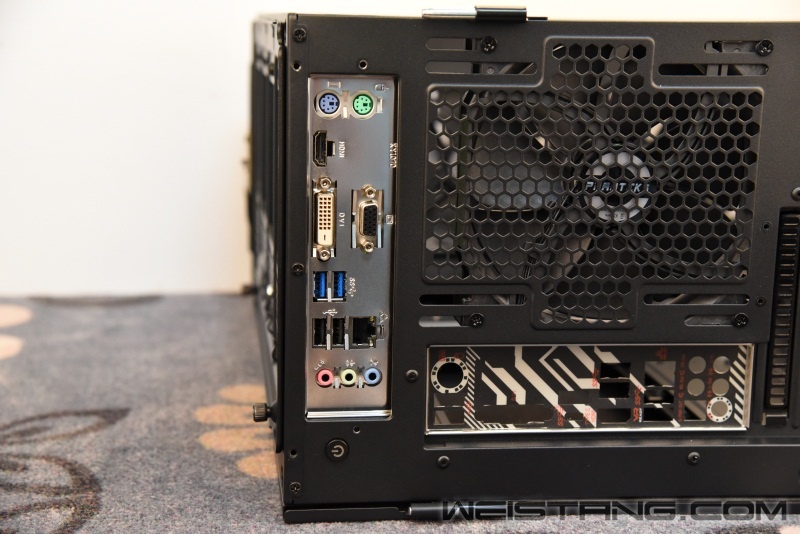

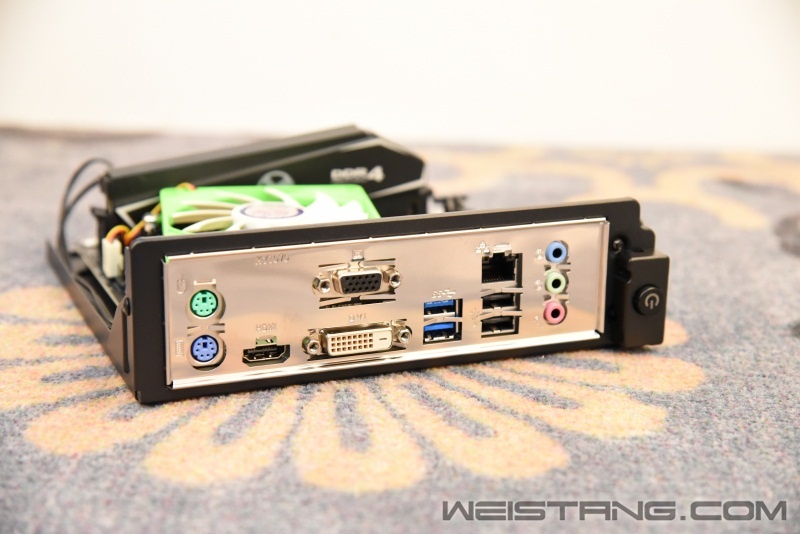

ITX平台IO部分特写，对于系统性能上没有要求，工作平台能达到的来说，IO接口越是简单越好。

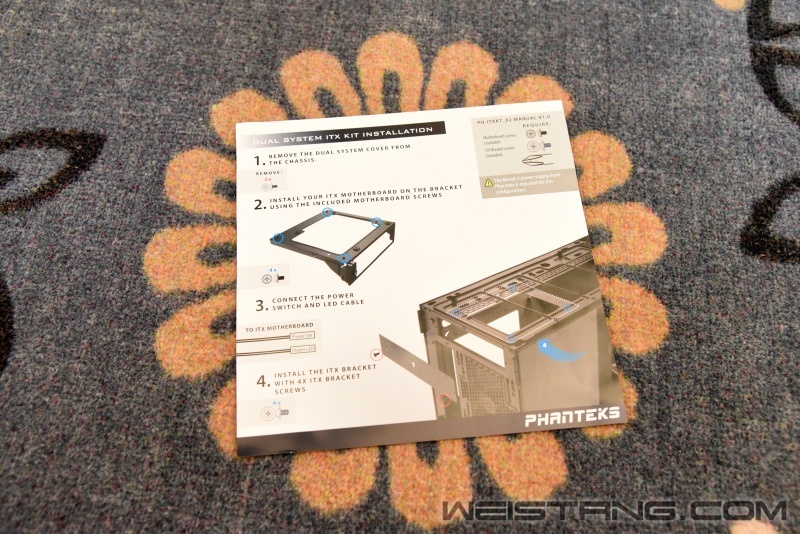

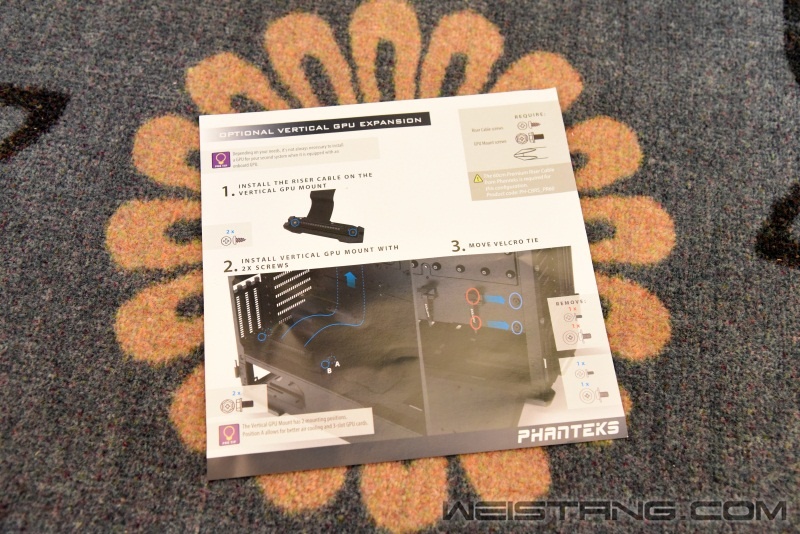

我们很多时候都是先去体验产品遇到问题才会去看说明书，这点倒是不太建议，这次装机就遇到了等到要安装时突然忘记如何安装了然后又去找说明出来研究，就浪费了相当多的时间。
根据说明书的指示，主板安装到底板以上之后还需要与上部框架进行结合，才能固定在机箱内部，因为没有好好看说明书，自己又盲目的急于求成，着实浪费了不少的时间。
ITX主板安装架的前端还预留了分体散热的管道开孔，方便后期改造发挥。
安装好后的ITX平台在机箱内部的特写。这时整块主板已经“悬挂”在了机箱内部。因为机箱内部要安装下两块主板的关系，所以上部的ITX平台是要先行安装的。
虽然对于自己实际应用中的ITX平台实际在性能应用方面的要求不是太高，但家里面又我了一块1030显卡，这个不用上就反而有些显得浪费了。

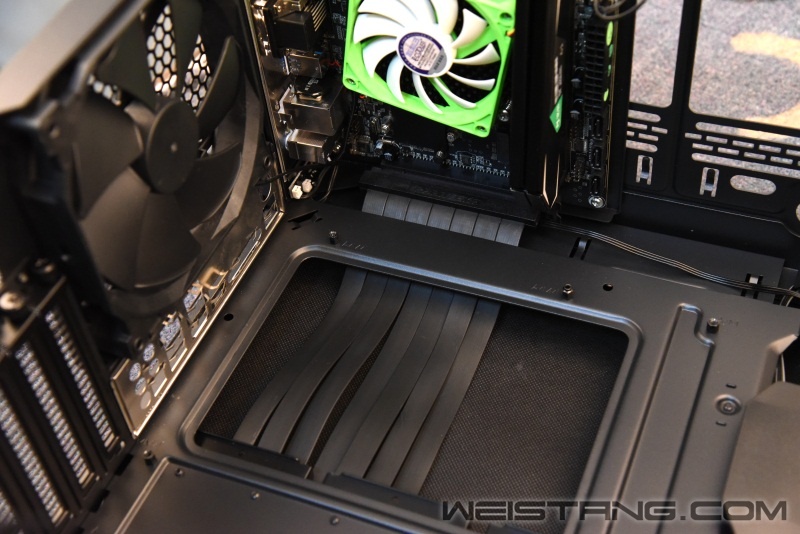

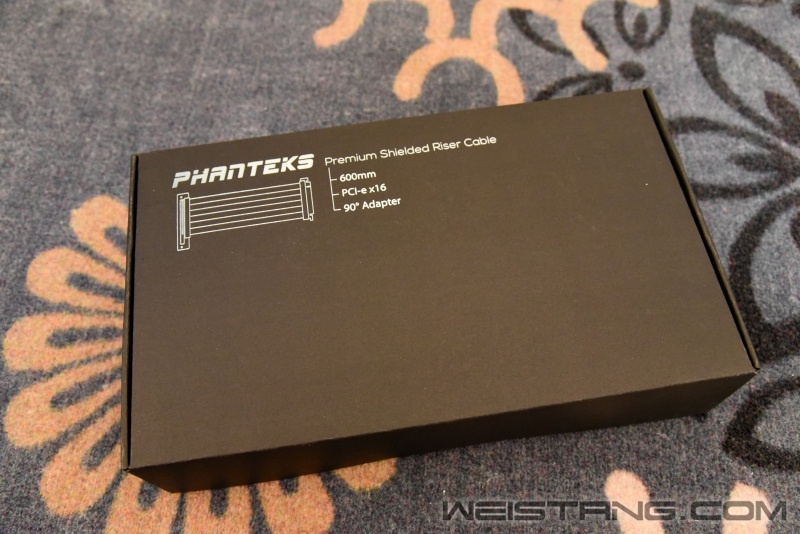

反正是该买的都买了也不差这一条PCI-E显卡延长线了。因为是两者间的距离是主顶部与底部，所以直接买了相应的600mm的显卡延长线。
因为是初次接触这款机箱，所以在安装ITX平台的显卡延长线时走了一些“弯路”，延长线最好是先通过顶部的走线孔位先进插入显卡插槽后再进行主板的固定，不然安装起会相当的痛苦。（这个时候最好要有个人配合一下是最好的，然。。半夜一个人。。）

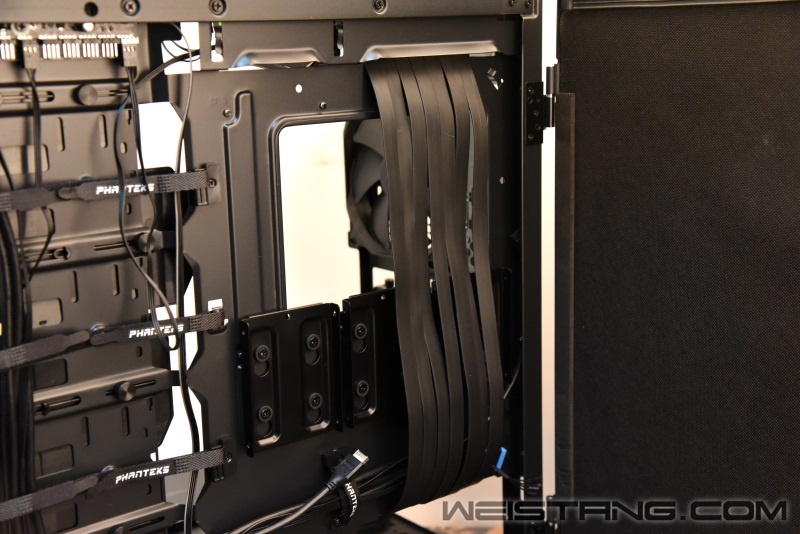

延长线在机箱背面的走线，可以看出延长线整体背部走线不会影响到机箱前部分主板的安装。
现在固态硬盘已经成为了主流的装机选择。机箱背部正好可以支持三块SATA 2.5‘固态硬盘的安装，其中一块为160G光威硬盘做为ITX平台的系统盘，另外两真500G的HP SP700与铭瑄 480G硬盘做为ATX平台的扩展盘。

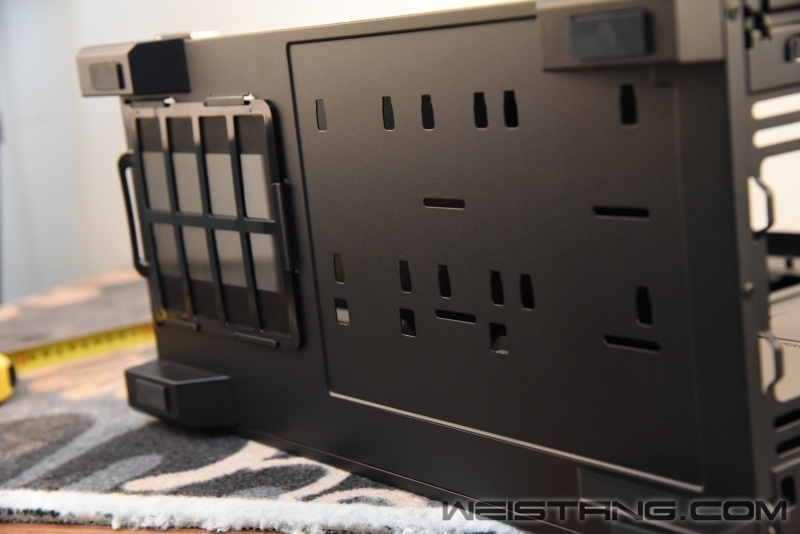

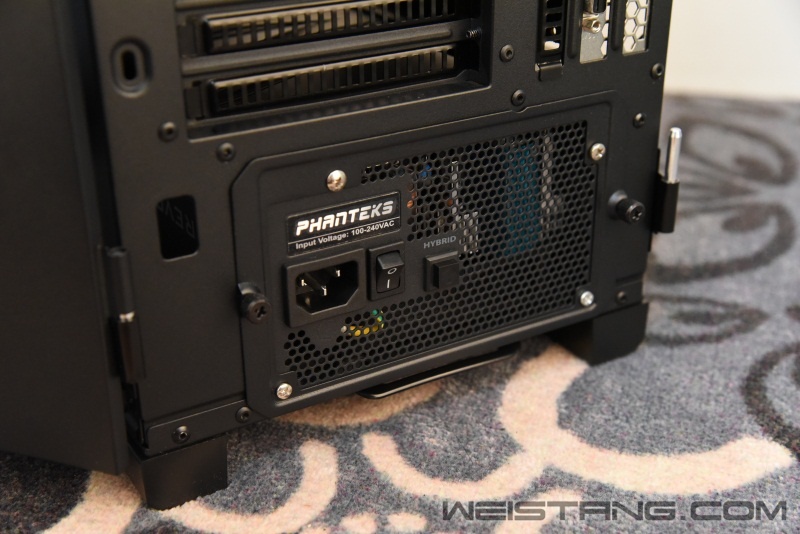

独立电源仓设计在了机箱的底部，可拆洗的防尘网设计的相当到位。

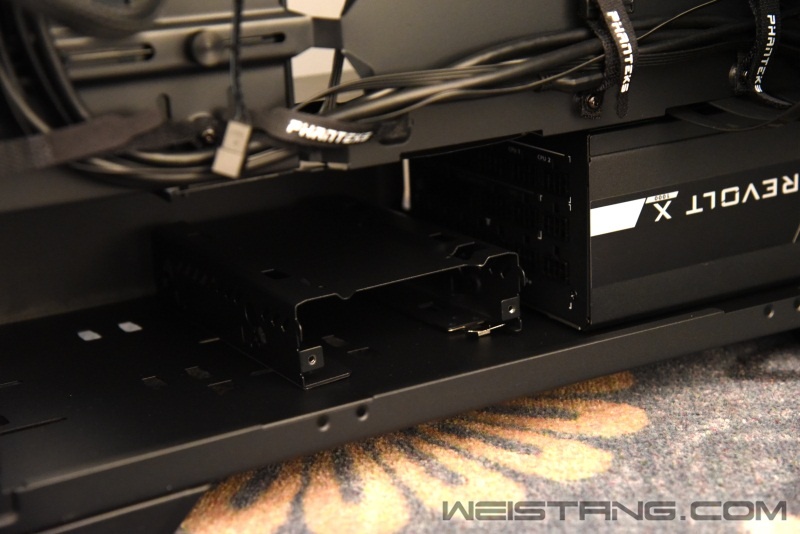

在电源安装位的前部可以通过3.5‘硬盘托架的并联安装最大支持四个机械硬盘的安装。虽然有考虑到以后的存储扩展一起将硬盘安装托架一起购回，但目前来说已经满足要求，并且将硬盘架安装于电源旁边就会让电源供电模组的接线显得有些吃力。
在两块主板，更在Revolt X白金牌1000W全模组的加持下整体增重不少，机箱宽大的四角的支撑的稳定性就很好的得到了体现。

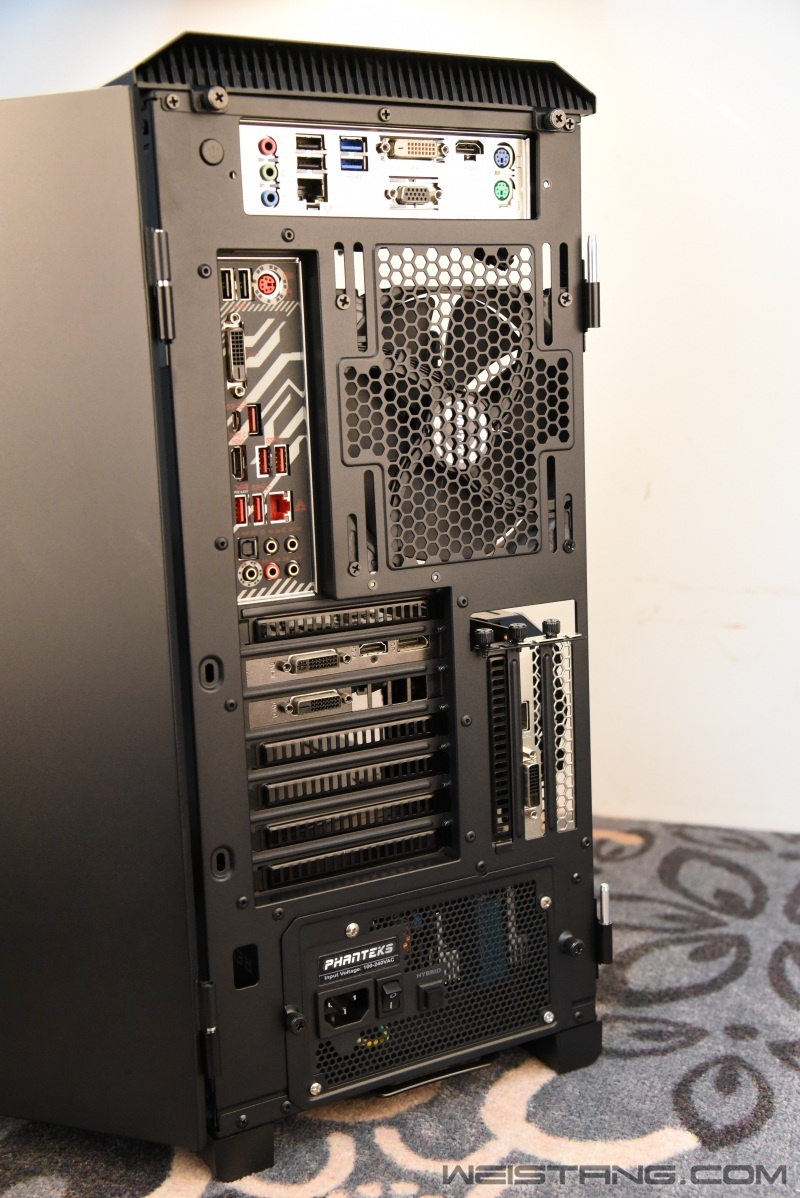

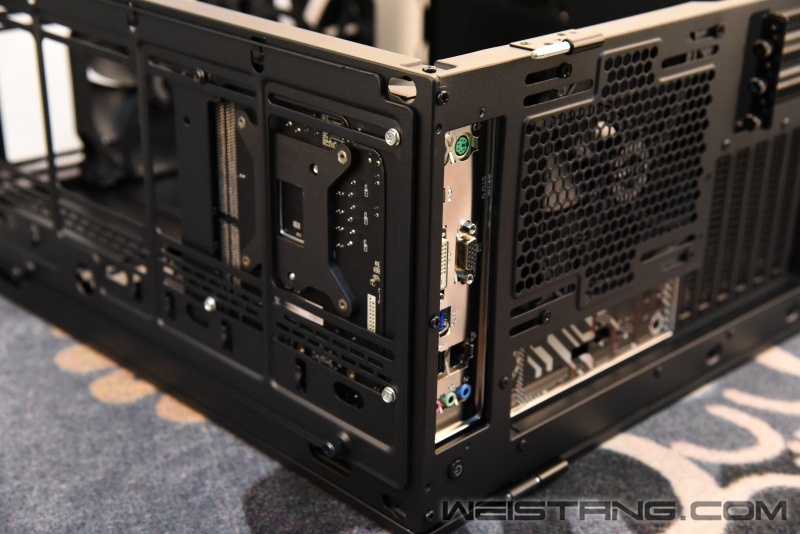

相对ITX主板平台的安装ATX主板的安装就与传统的机箱安装一样，具体过程就不细描了。两个主板平台的安装之后从机箱后部观察可以看出整体显得十分的饱满，每处空间细节都得到了应用。

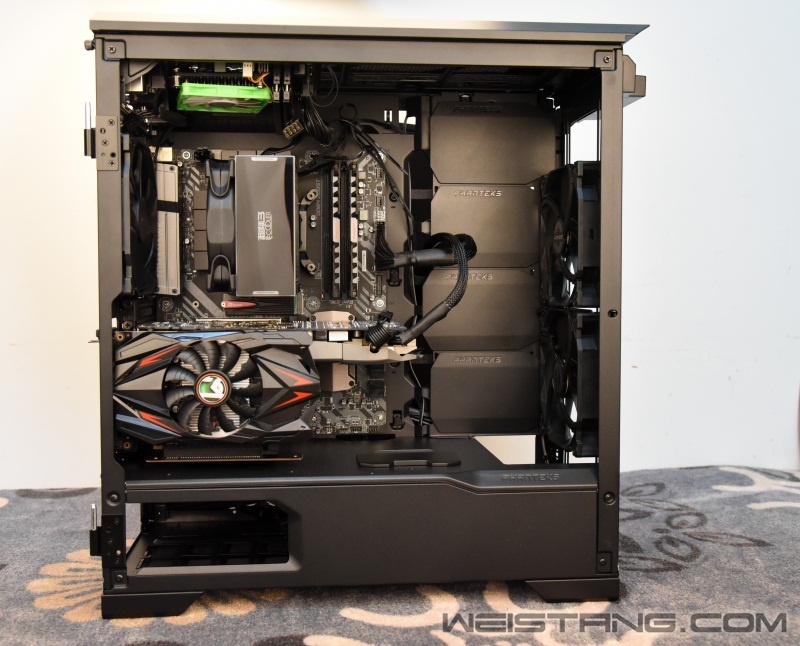

ITX\ATX两套平台安装后的机箱内部特定。可以看出虽然同时安装了两套不同规格的平台，但机箱内部的空间依然保持着相当大的剩余空间。
因为ATX平台的散热器风扇对早前插满四条发光内存有所阻挡，所以将散热器的风扇移装到了散热器的后部。

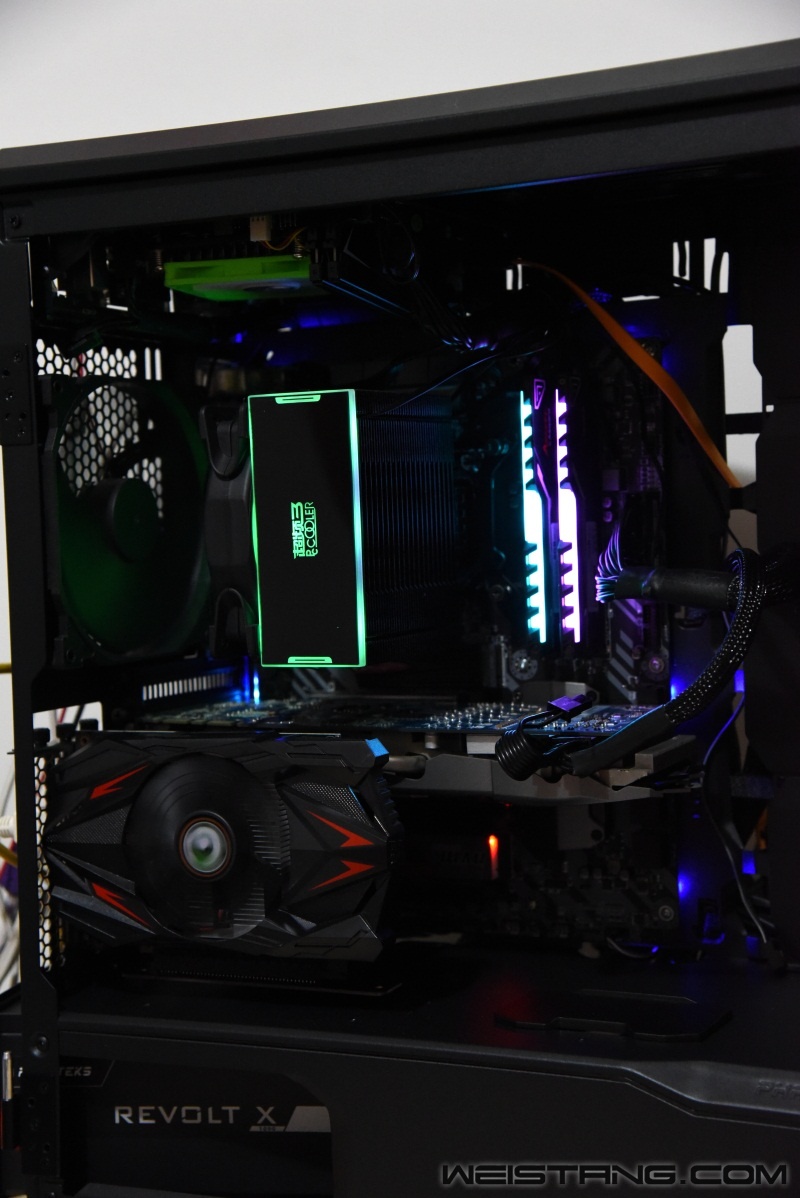

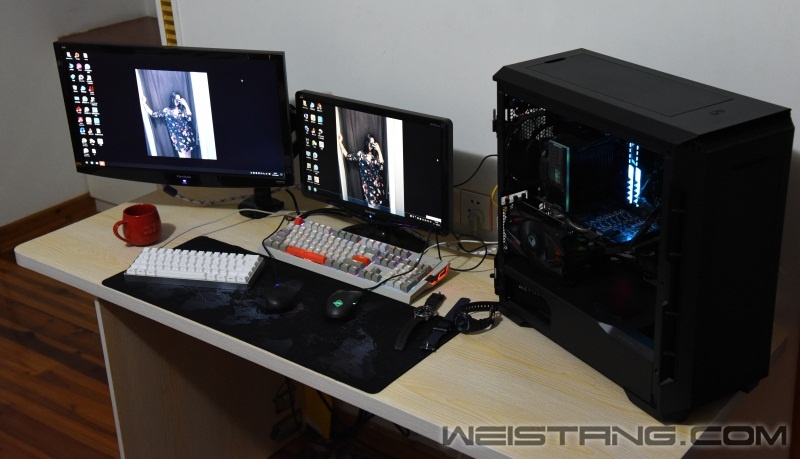

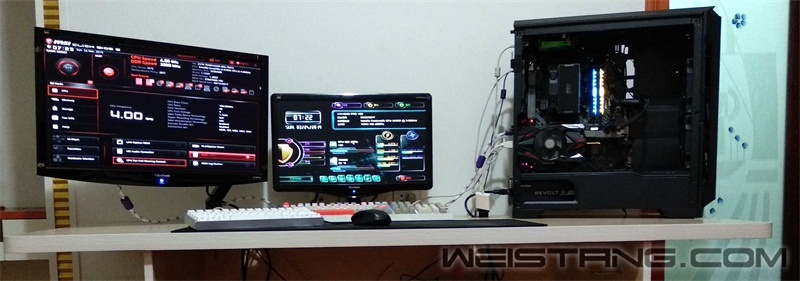

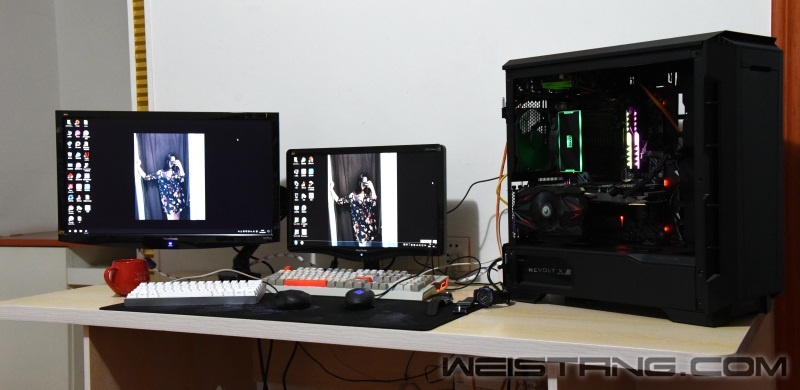

一次性顺利安装开机。一台主机两个平台同时应用输出。

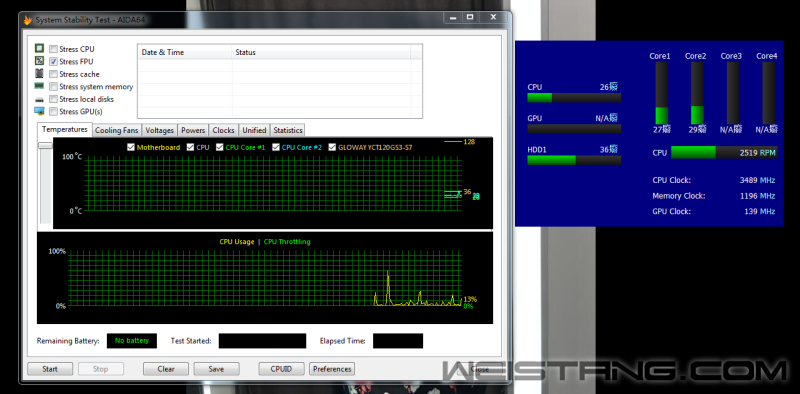

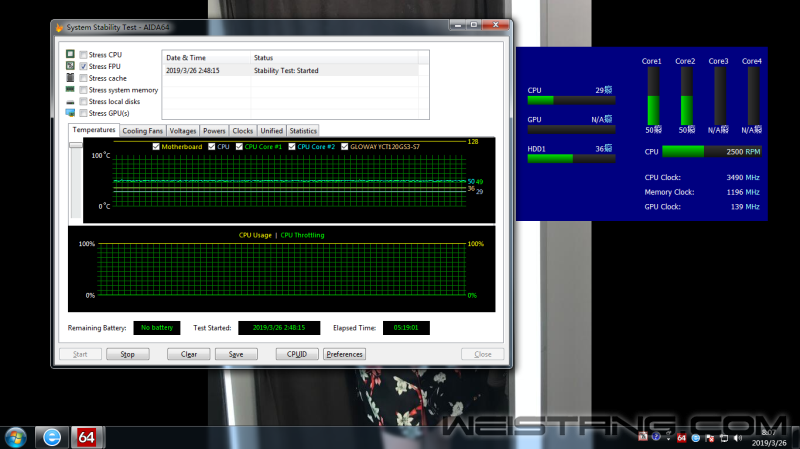

优良的板材及机箱内部构造设计，配合上大叶片静音风扇在高负载下温度表现依然优异。

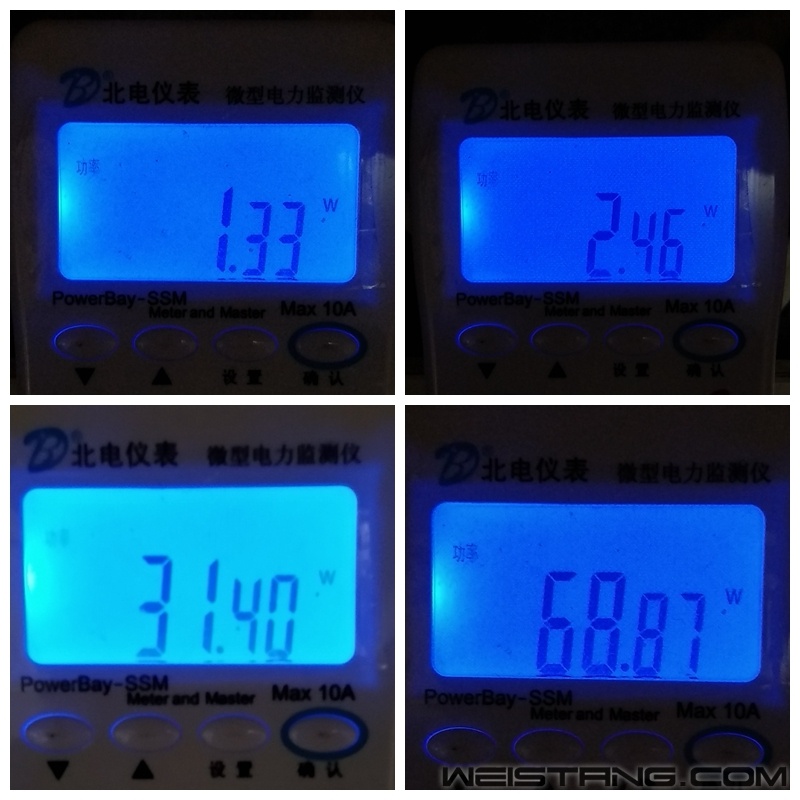

关机待机下的功率：1.33W-2.46W。单开ITX平台时的功率41.40W，双平台打开时的功率：68.87W。相当的除了自身硬件的功耗消耗低之外，白金电源的高转换率也是功不可没的。 整体装机感受： 1、 Phanteks（追风者）Eclipse P600S，合理的内部设计可以做到在同一个机箱内部就可以进行一大一小两个平台的安装应用，最大量化节省空间。不像以往的一些机箱需要在一个主体机箱的基础进行堆叠扩展。配合追风者自家的Revolt X系列电源“一芯两用”的功能，在整体空间及应用角度上来看就显得十分的人性化。 2、 Eclipse P600S机箱整体主打静音效果，在开箱与实体装过程中的各个细节及设计就可以看出做得相当的到位，让人感到物有所值。 3、 实体主机内不同平台的应用，避免了传统主机在此情况下需要两台机箱占用较大的空间，也完美解决了需要在两个系统平台下进行一定的测试时，运行虚拟系统进行试验操作的不确定性。 友情提醒：因为两个侧板的强磁吸力较强，所以在打开时需要用力，如果选择的是玻璃侧透的侧板则需要注意力道强度台以免损坏面板。
|
