[电源] 一芯二用---追风者(PHANTEKS) Revolt X 白金牌1000W全模组电源开箱装机

[复制链接]
发表于 2019-4-13 02:13 | 显示全部楼层 |阅读模式
一芯二用---追风者(PHANTEKS)Revolt X 白金牌1000W全模组电源开箱装机
前言:
以往我们接触过的电源一般都只能支持一块主机(主机),而这次因为自己因为实际应用的需要组装了一台主机,要求两个不同平台,不同系统的组合,考虑到空间的因素,能不能一颗电源实现对两个平台独立供电。能,这个在追风者(PHANTEKS) Revolt X电源上面实现了。

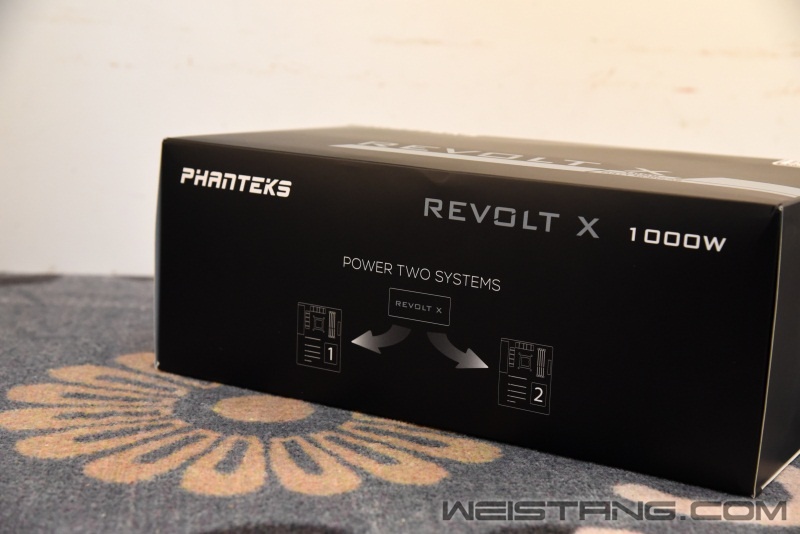

包装整体显得十分的低调,低调到千瓦级功率的1000字样都显得那样的小。


在外包装上面指示了此款电源支持:“一芯二用”功能。传说这技术目前是追风者独有的专利。


从包装背部的8国语言说明来看,此款电源面对多国发售。

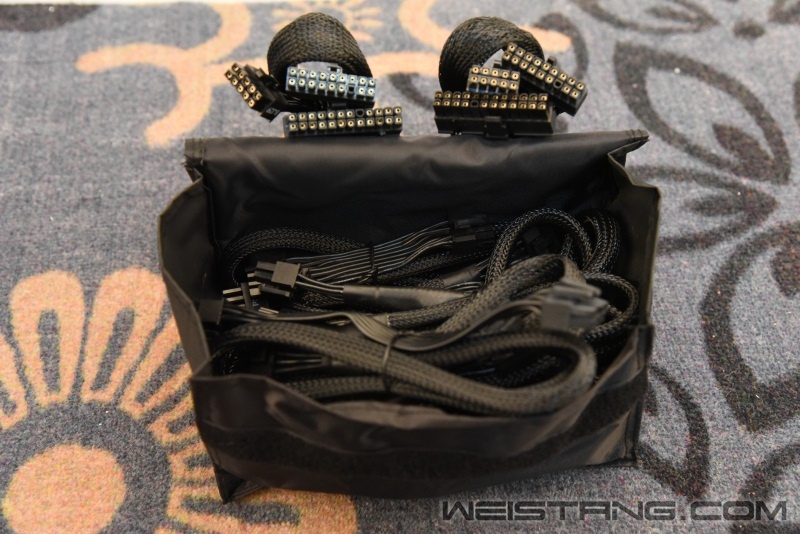

电源的模组线在包装盒内用了一个专门无纺布袋进行包裹,防护十分的到位。


引用张网络来说明下线材的数量与长度,从图中来看无论从接头数量与线材的长度都能对主流机箱及应用应付自如。

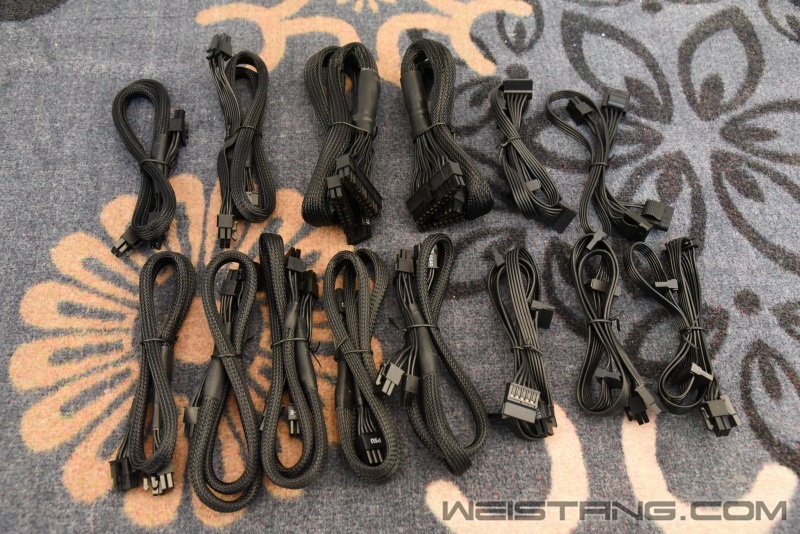

支持同时支持两个平台自然线材数量不在少数。

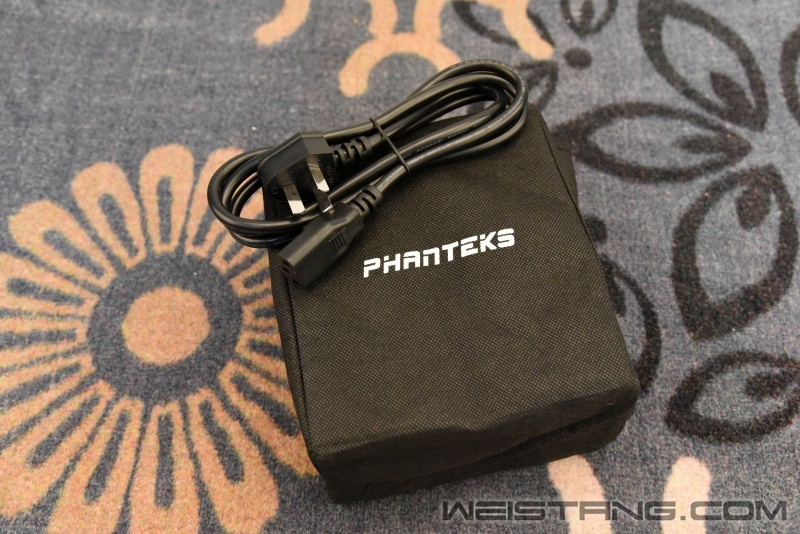

除了相应的模组线,还附带了根独立的市电接入电源线。

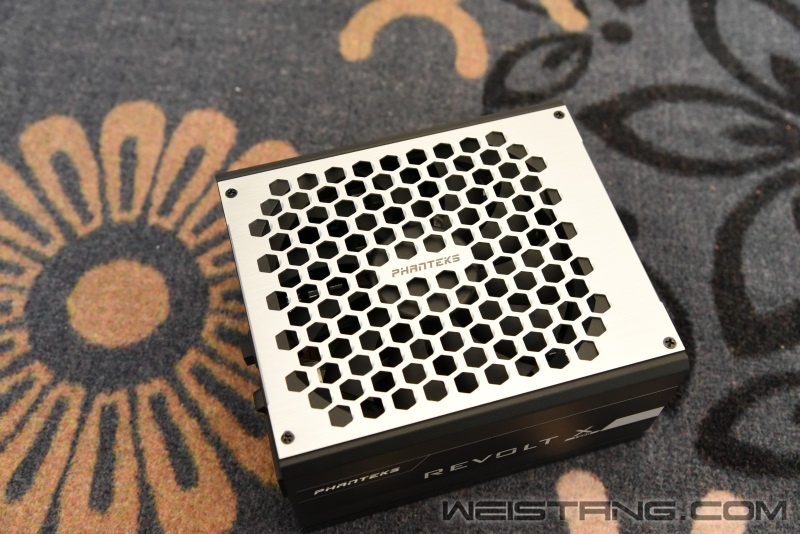

Revolt X1000W电源的尺寸为170mm*150mm*86mm,是加长型ATX电源,带包装重量为4.2KG;外壳的风扇侧由整块铝质板材覆盖,表面金属拉丝处理,散热孔洞呈蜂巢状,中间印有金色的“Phanteks”字样,从第一眼看上去就知道档次不低。


电源支持交流 100-240V输入,做为一款全球发行的产品,这个还是可以的直接接入不需要开关切换。从标明上面可以看出电源的具体型号为:PH-P1000PS,电源12V主供电最大电流 83A996W功率输出,几乎全功率输出了。

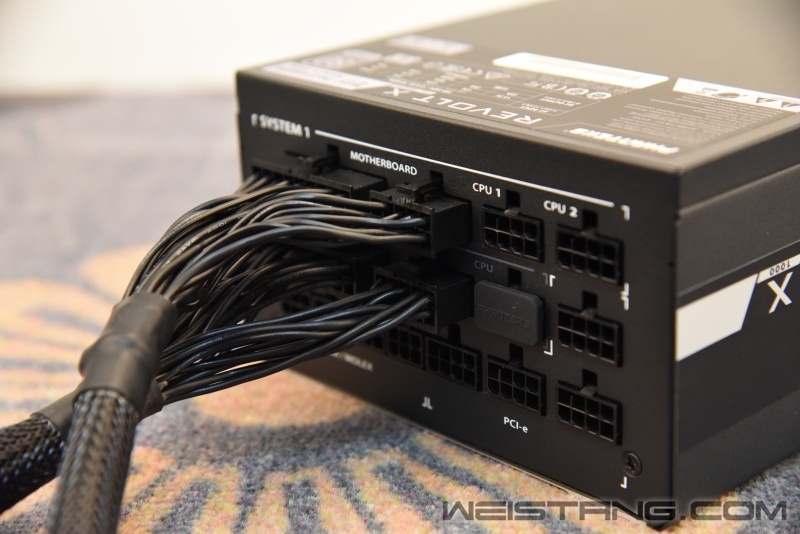

从电源接口端可以看出,出厂的时候就已经将电源的接口部分划分了两个区域部分:SYSTEM 1SYSTEM 2。虽然主板供电与CPU供电分为了两个部分,但是作为硬盘供电的SATA接口与PCI-E独立显卡供电部分在共同区域内。

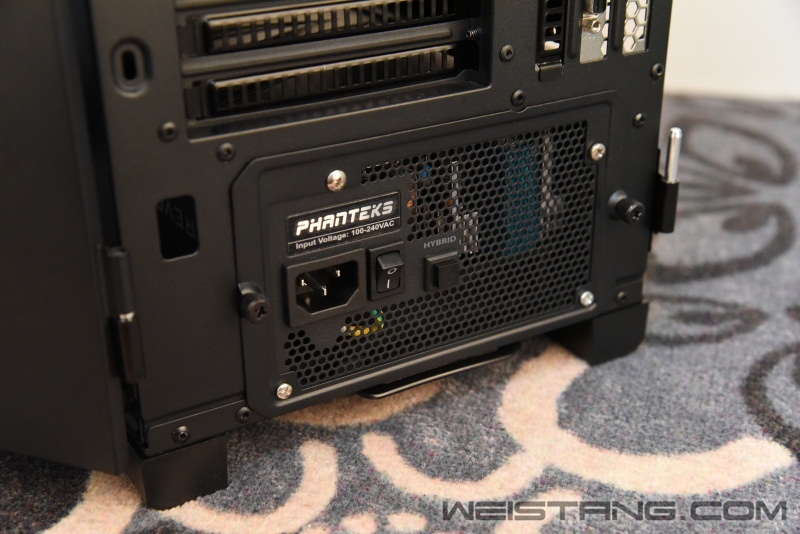

电源设计一个独立开关,在装机过程结束之前可以先关闭独立开关等接入电源线之后再打开电源开关。夏天难免雷雨天气,出门也不拔掉电源线直接关闭开关即可。Revolt X 白金牌1000W全模组还十分人性化的设计了HYBRID 风扇智能ECO模式(无扇模式、静音模式、劲冷模式)启动开关,当开启时,电源负载低于40%时关闭风扇,全静音模式运行;当电源负载介于40%-70%时进行安静模式,整体噪声低于16dBA;当电源负载达到70%-100%时风扇的噪声也小于20dBA,戴上耳机听音乐时也不会影响听音。


RevoltX系列电源支持两套硬件平台,从接口类别和数量中就能看出来——接口面分别标有SYSTEM 1SYSTEM 2SATAPCIe供电接头区域独立、通用;支持两套平台的同时,可以给第一套平台提供2CPU 8Pin电源接头支援。这个系列的电源旗下的1200W1000W两个版本的电源线材都是一样的:主板24 Pin*2CPU 4+4Pin*3PCIe 6+2Pin*4SATA 4接头*4Molex(大4Pin/D口) 3接头*1

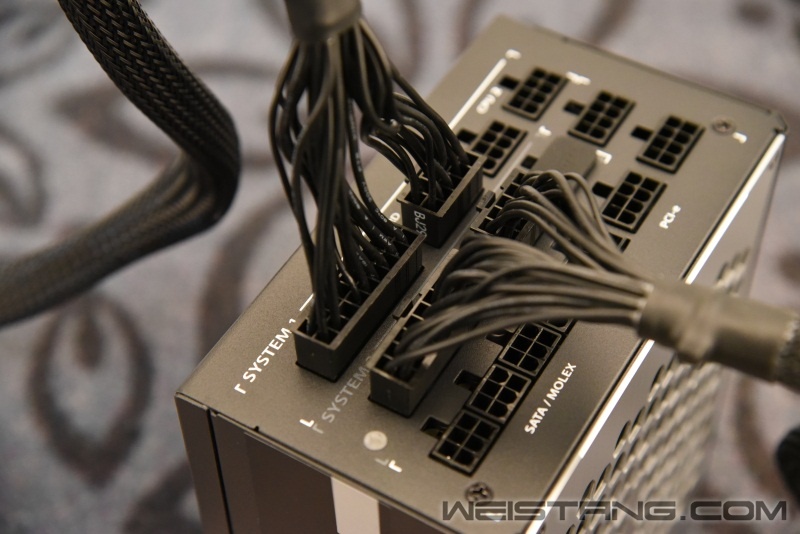

虽然两路同时接入,但是线头插口之间还是保留了相当的间距,一点也不会显得拥挤。


Revolt X白金牌1000W全模组 厂家提供了12年的质保,对于这款近两千元的电源来说提供这么久时间的保修时间也是相当保值的,也同时说明了一款高功率的电源用不管在哪个时期用在哪台主机上面都是适用的。

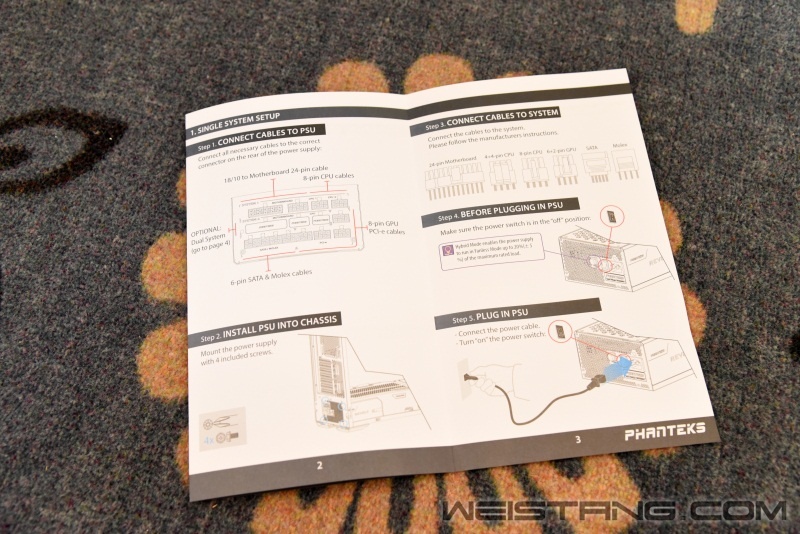

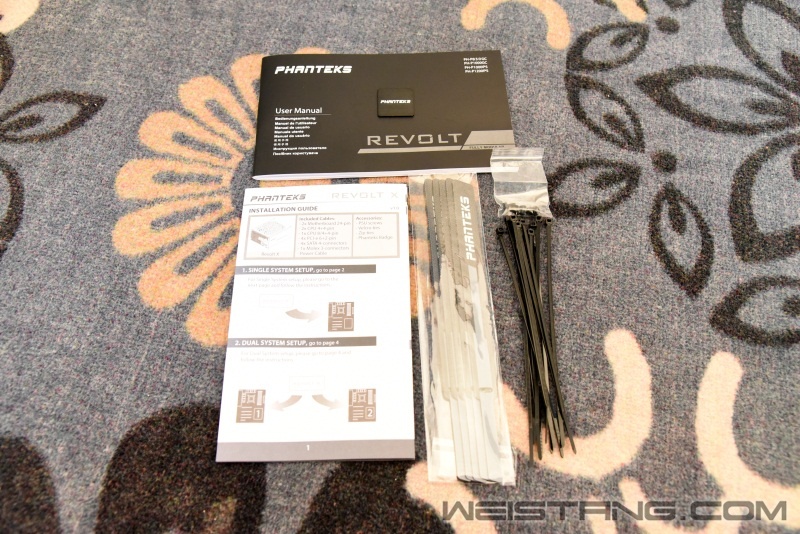

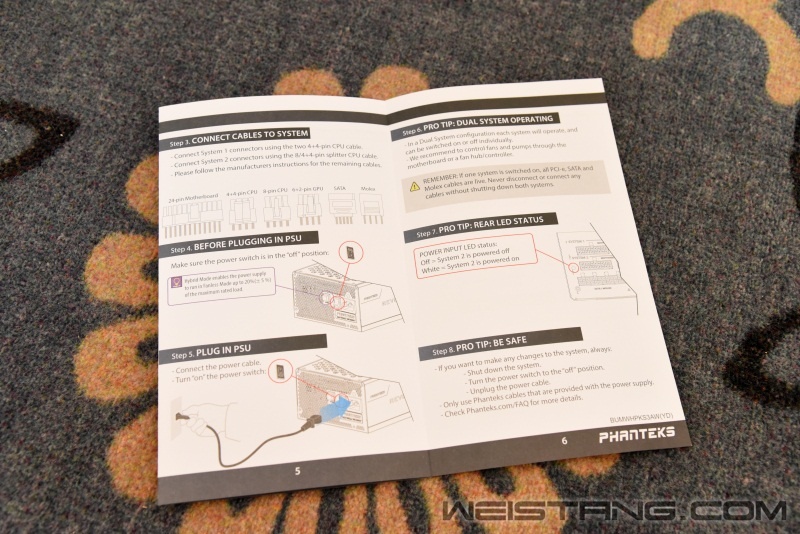

电源中自带的说明书个人建议读一下,虽然没有中文说明,但是能过图示也能看出大概所要表达的意思。


十分贴心的是,除了详细的说明书之外还提供了扎线带与魔术带对线路进行相应的捆扎。

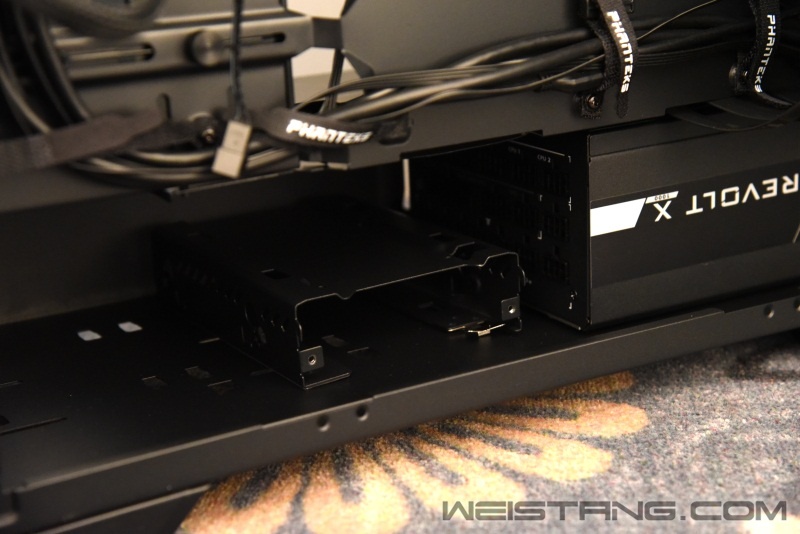

当下主流的机箱都设计有独立下置式的电源仓,并且设计了电源的独立散热风道,并且在进气方向都设计有可拆洗的防尘网。这次选择这款Revolt X全模组电源也是因为实际需要安装双主板独立系统,所以最后选择了追风者P600S机箱。


模组电源最大的好处是根据装机的实际需要来安装线材的数量。


主要供电线路接入后的机箱内部特写。


主要供电线路接入后的机箱内部特写。


垂直安装(传统安装)的
ATX

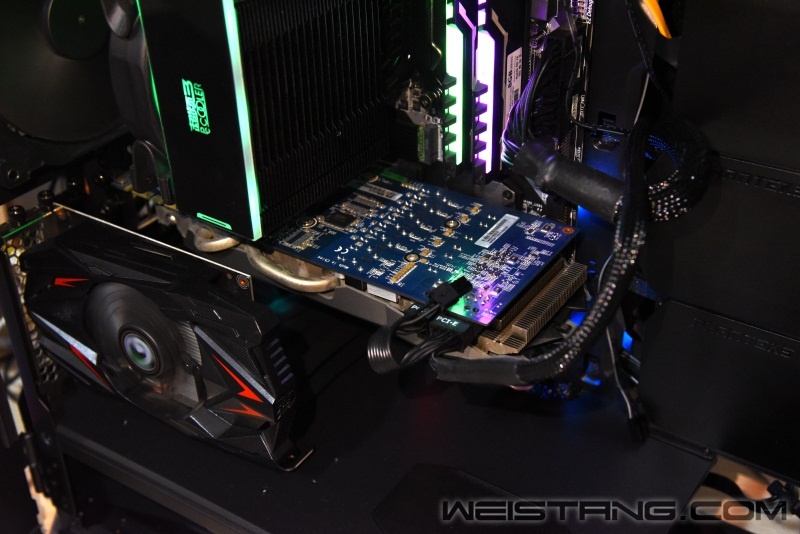

主板的主供电与独立显卡供电特写。一般情况下我们现在主机在安装独立显卡之后有些人会选择另购一个显卡支架进行长显卡的支撑。如果没有选用显卡支撑架,我们也可以“就箱走线”利用机箱内部的线位孔,依托模组电源线长度的较长的优势在孔位较高的地方走线,利用线材的拉力对显卡向上的吊撑。




顶装ITX平台的主板供电特写。同理顶装的ITX主板的供电线也可以利用走线孔进行依托,对线材进行一定的角度固定,不会让整块主板向下拉扯,以最大限度保护供电接口的坚固。
两套平台配置:
ITX平台   SYSTEM 1
处理器:Intel G4560
主板:七彩虹 i-H110HD PRO V20 ITX
内存:铭瑄终结者DDR4 2400 8G*2
显卡:铭瑄GT 1030变形金刚2G
硬盘:光威 120G
电源:追风者(PHANTEKS) Revolt X 白金牌1000W全模组
机箱:追风者(PHANTEKS) P600曜石黑 钢化玻璃合页侧透
散热器:超频三大雨
ATX平台    SYSTEM 2
处理器:Intel I3-8350K
主板:微星 Z370 TOMAHAWK
内存:阿斯加特(Asgard)阿扎赛尔系列 DDR4 3200 16G(8G*2)
显卡:影驰GTX760 2G D5黑将
硬盘:浦科特 M9PEG 256G
电源:追风者(PHANTEKS) Revolt X 白金牌1000W全模组
机箱:追风者(PHANTEKS) P600曜石黑 钢化玻璃合页侧透
散热器:超频三东海印象

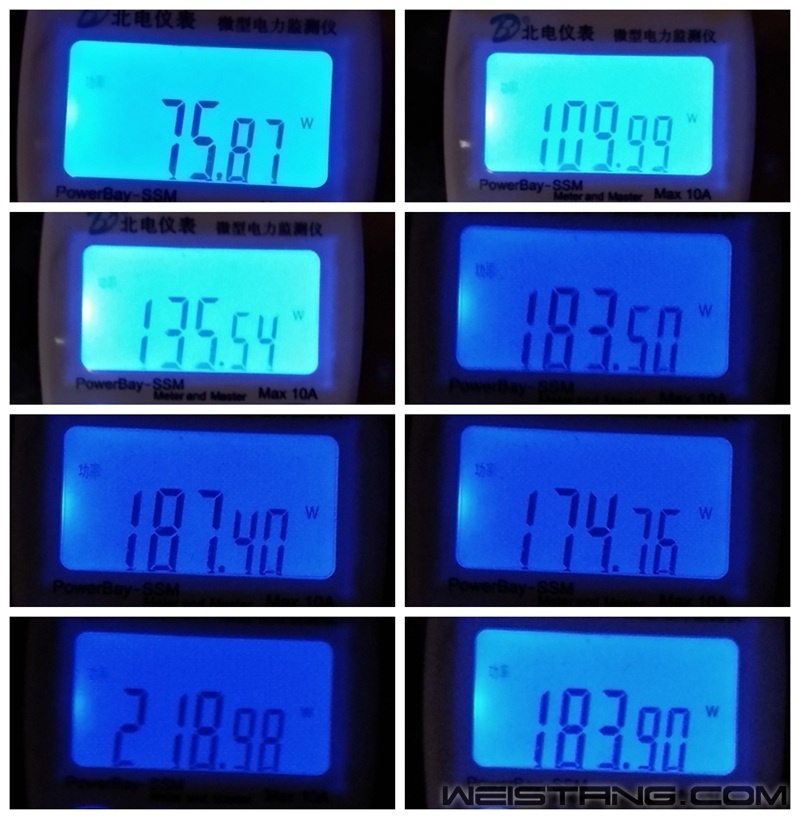

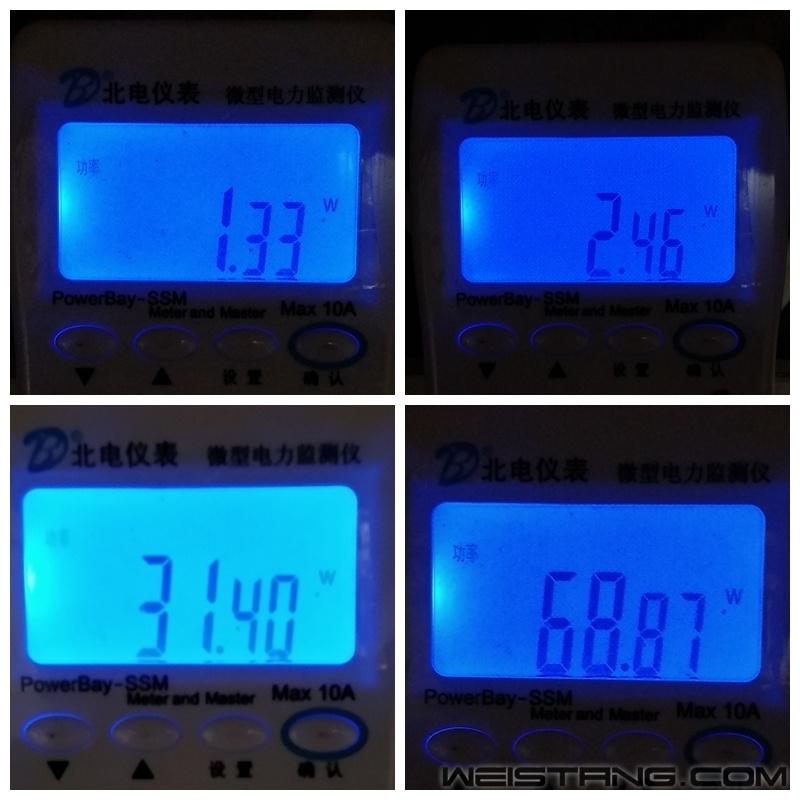

从待机到两套系统的运行开机后的功率特写,功率那个是相当的低。

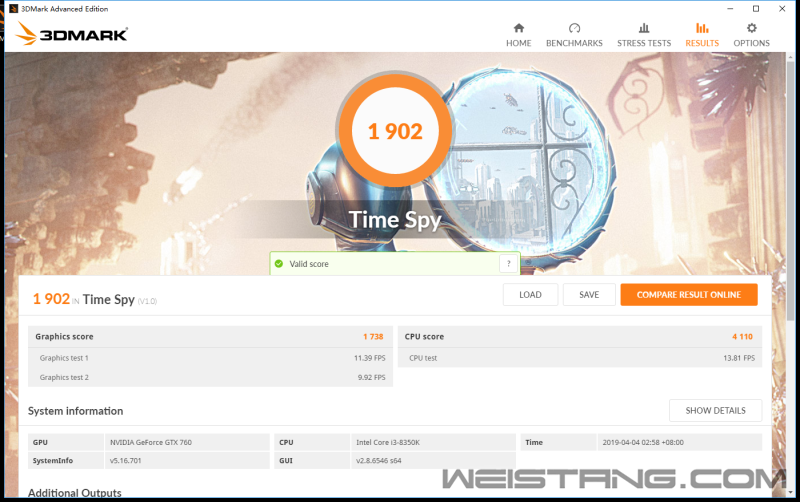

3DMARK 跑分1902分,这个跑分差实不高,但是针对个人实际的日常应用与游戏应付早就绰绰有余了,根据自己实际的需要进行相应的配置选择这个才是最好的性价比。


跑个3DMARK,可以看下跑分,从开机状态下的75W到最大的218W,平均测试负载180W左右。

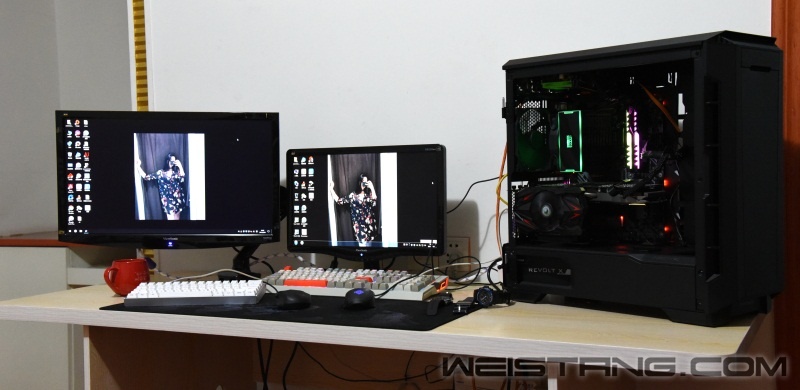

安装后的一机箱两平台演示。

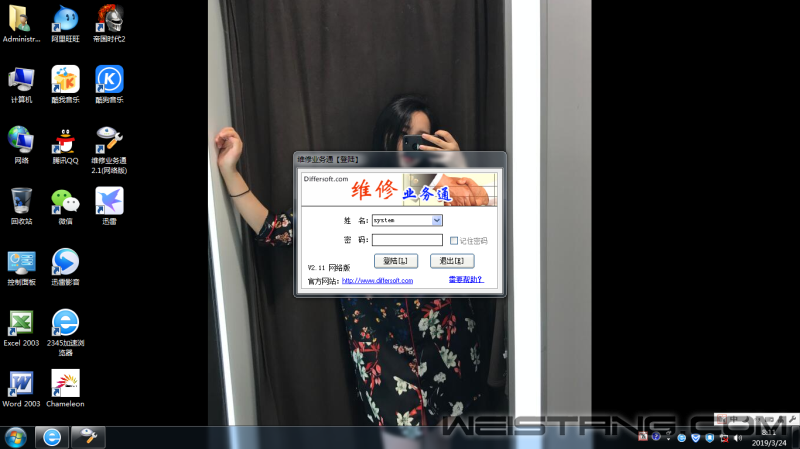

ITX平台主做计账老计账软件的运行。

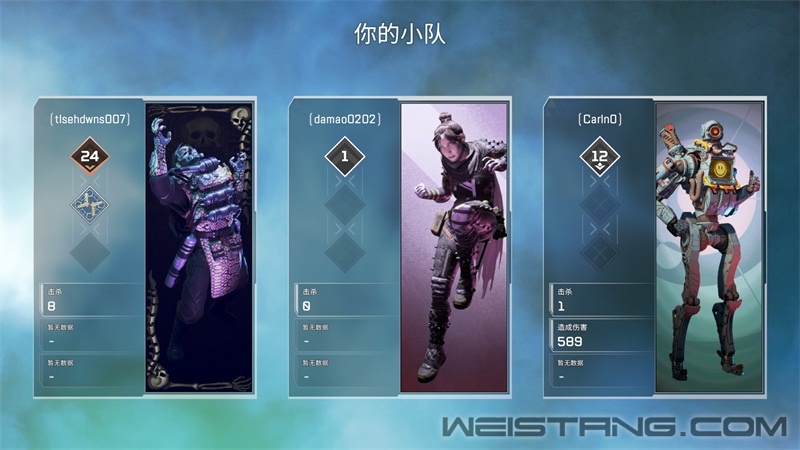

ATX平台主做日常娱乐应用。虽然之前的1050 4G三风扇显卡被我主动跟小猫他舅舅的影驰GTX760 2G D5黑将做了交换,但还是不要小看了这块影驰GTX760 2G D5黑将显卡,玩起APEX英雄还是溜得很的。




实际运行中一点也没有卡顿的现象发现。
追风者(PHANTEKS) Revolt X 白金牌1000W全模组电源整体印象:
电源包装整体虽然看起来格调沉稳,但实则产品定位高端。模组电源在接头数量与线材长度方面的优势也得到了体现。配合追风者自家的P600S机箱倒成了门当户对的组合。ITX  ATX双平台在同一机箱内组合,只用一台电源就可以做到双主板独立供电目前市面上也只有拥有追风者的这款Revolt X可以做到。



发表于 2019-4-13 18:40 | 显示全部楼层
追风者的产品,机箱还不错,有点贵。电源,还是第一次看到。

点评

旗舰级电源,新品。主打一电源支持双主板功能。  详情 回复 发表于 2019-5-9 04:58
发表于 2019-4-13 20:06 | 显示全部楼层
这电源看来还不错

点评

毕竟近两千元的电源,肯定要不错。  详情 回复 发表于 2019-5-9 04:59
 楼主| 发表于 2019-5-9 04:58 | 显示全部楼层
AKM 发表于 2019-4-13 18:40
追风者的产品,机箱还不错,有点贵。电源,还是第一次看到。

旗舰级电源,新品。主打一电源支持双主板功能。
 楼主| 发表于 2019-5-9 04:59 | 显示全部楼层

毕竟近两千元的电源,肯定要不错。

点评

不过也省了一个电源和一个机箱的钱,算下来还是血赚  详情 回复 发表于 2019-5-10 00:11
发表于 2019-5-10 00:11 | 显示全部楼层
damao0202 发表于 2019-5-9 04:59
毕竟近两千元的电源,肯定要不错。

不过也省了一个电源和一个机箱的钱,算下来还是血赚
