雷蛇（Razer）太攀皇蛇黑色左键如何飞线？飞线哥求助！

bbq5166 · 发表于 2019-6-22 16:14

这2天出现双击了，以前自己换过罗技G500，过程还比较顺利，没想到皇蛇的焊锡熔点那么高，调到最高450°了都不好融，折腾半天技术不行搞不定，暴力拆解，然后焊盘也没有悬念的呗破坏点了，，，试着上好微动测试，左键没反应，，，百度，可以飞线，但是不知道怎么找飞线的连接点，上来请教一下，谢谢！

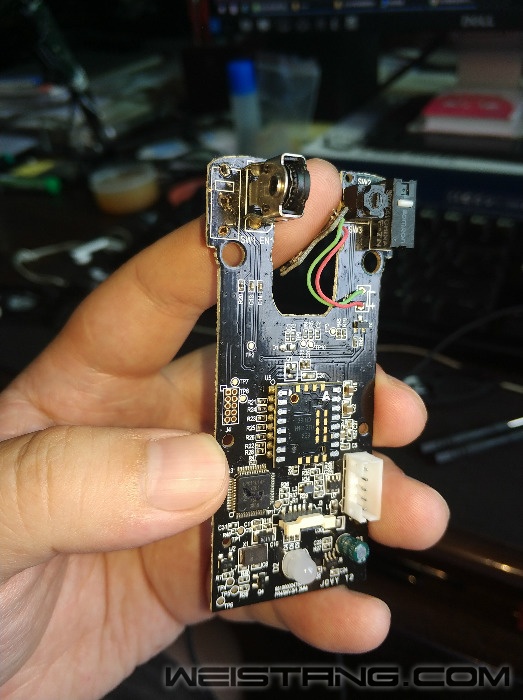

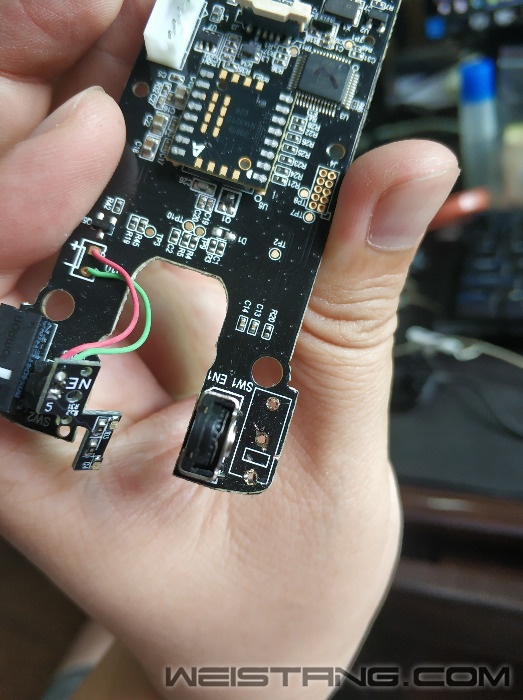

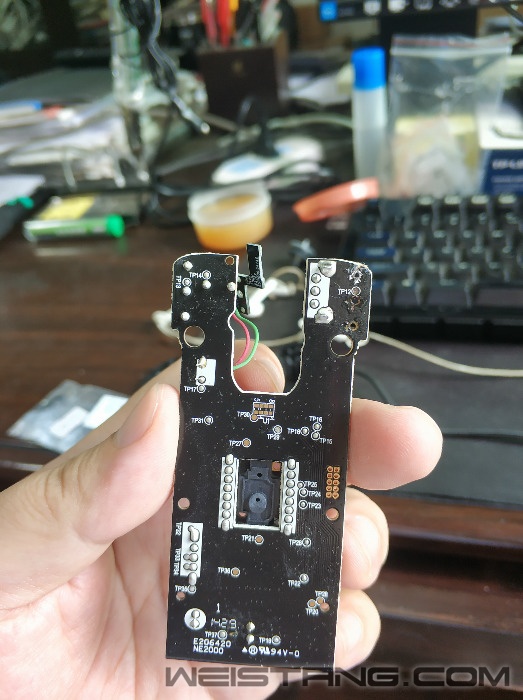

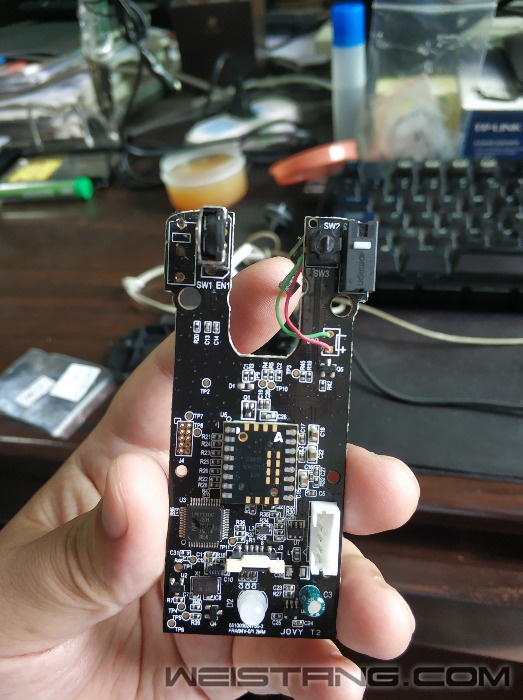

按照观察的简单方法，用光照着看，只有左键微动有3个孔，只有第2个孔在正面能看到线路，好像在TP8左边白框10个小孔左上角那个孔与之相连，1和3孔确实没找到连接的点，，，另外如果用外用表是怎么个找法？外用表开什么档位？1头按着微动的孔有金属部分，1头就一个个接触主板上的金属或者焊锡点？有警报声就说明有连接？







bbq5166 · 发表于 2019-6-22 16:21

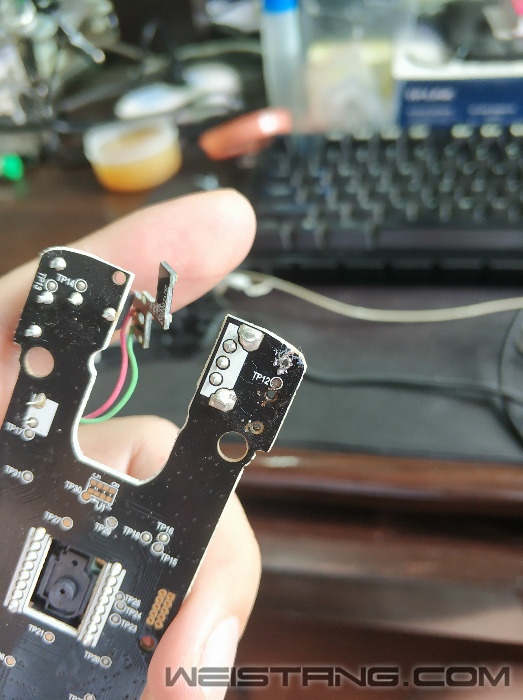

另外参照右键位置，TP13位置有个小圈，里面有焊锡点，但是左键TP12位置的焊锡点被搞掉了，需不需要加点焊锡？

W.L.Troy · 发表于 2019-6-23 09:59

焊孔破坏的比较严重，然后你这鼠标应该是走的PCB正面的线路，线路具体走向我看不清楚。主要是我也没有修过这个鼠标，没有飞线图做标记。焊锡不融化就再给焊点上加点焊锡熔点就会降低，电路板脆弱千万不能暴力拆。

W.L.Troy · 发表于 2019-6-23 10:05

你需要买个万用表，开通断档来测试线路的走向，和通断。只要是合适点位上通的线路一般飞线都没问题。

bbq5166 · 发表于 2019-6-23 11:17

本帖最后由 bbq5166 于 2019-6-23 11:26 编辑

W.L.Troy 发表于 2019-6-23 10:05
你需要买个万用表，开通断档来测试线路的走向，和通断。只要是合适点位上通的线路一般飞线都没问题。

3个插脚的微动是不是第3个插脚不用管，然后第1个插脚直接飞线到右键微动的第1个插脚，第2个插脚要看主板的排线用万用表确定找点飞线，其实只需要飞2根线就可以了？

我是看你的这篇文章得到的提示，这个巨蝮蛇CE两点，DF两点是分别代表的左右键微动吧？我现在只换左键的微动，就只管2根线飞线就可以了哇？
https://www.weistang.com/forum.php?mod=viewthread&tid=20013
[原创] 雷蛇巨蝮蛇拆解及飞线图

W.L.Troy · 发表于 2019-6-23 13:32

微动第一引脚和第三引脚是相通的，微动第一引脚理论上可以飞线到另外一个微动第一引脚上，第二引脚飞线就是主要解决的问题，当然每个鼠标的电路设计不一样，有时候不能按同理相推断，具体情况具体分析。

AKM · 发表于 2019-6-23 22:47

W.L.Troy 发表于 2019-6-23 09:59
焊孔破坏的比较严重，然后你这鼠标应该是走的PCB正面的线路，线路具体走向我看不清楚。主要是我也没有修过 ...

飞线哥的专业回复，飞线哥牛皮。

飞天神猪 · 发表于 2019-6-27 16:19

建议楼主百度一下焊盘修补先考虑固定柱微动然后再考虑飞线
