包装
Radeon VII除了带来了7nm工艺制程，新的工艺下实现了更高的核心频率，在GCN5.1架构的加持下达到了出色的能耗比，Radeon VII可以说是AMD自GCN以来真正翻身之作，性能和功耗以及温度表现都相当出色，不过之前评测中我们也讨论过，多年来AMD的旗舰卡对于爱折腾的玩家来说才能真正体验到应有的红利，比如Radeon VII，如果你不折腾Wattman优化频率电压与风扇策略的话，可能你会错过一张优秀的显卡。这次AMD号称新一代RDNA 1.0架构的Navi 10将会带来更惊艳的表现，特别是功耗，从劣势直接变成优势，当然前提还是你喜欢折腾才ok，这次首发的满血Navi 10核心的RX5700XT在最高1905MHz频率下默认电压高达1.2v，从折腾Radeon VII的经验来看，这显然不是AMD 7nm核心最优的电压表现。就像一个多年深爱3系的车友一样，体验出色驾驭感的同时，如果你不会自己加机油的话，那绝对不是一个称职的车主，就这一代Navi显卡来说，折腾Wattman其实也很简单。
另外，不得不提的就是老黄的临阵一刀，这一刀砍的不是对手，而是2060和2070的老用户。当然从参数规格上来看，预算够肯定是能上Super完全体就一定要上。这次首发公版RX 5700XT和RX 5700这两款卡，如果在这两款卡之间选择，我的建议就是能上5700XT一定要上，贷款也要上。
讯景RX 5700XT显卡包装
包装
讯景首发的RX 5700XT同样是公版，包装还是一如既往的风格。新一代的RDNA架构其实关键点在这个R字，你可以理解为Radeon，也可以理解成Revolution，我觉得Revive也很恰当，架构的大底还是最新一代GCN的基础，当然改进后的新的架构不可能再叫GCN了。
参数表
讯景RX 5700XT目前价格是3099，2年质保，首发有满减200元的活动，这价格已经低于不少的RTX2060了，而综合性能则是比后者整整高了一个级别。需要注意的是这次改进的RDNA架构继续提高了运算单元的图形计算效率，核心数量为2560个，跟对手祭出的RTX2070 Super的规格参数也非常相近，这代表了AMD显卡新的起点。不过Navi 10核心只有251mm2的尺寸，小核心，其实按照以往AMD的产品策略，5700这一代应该并不是RDNA架构的旗舰系列，HBM2都没用。这次在规格上真的是给了对手不小的压力，从落后到逐渐追平，要拥有比对手更多的能力才ok！
整体
附件一览
附件很标准，安装说明，合格证，质保卡，驱动安装下载提示，XFX金属贴，一条4D转6pin的线，一条双6pin转单8pin的线。当然更多带来惊喜的还是这张RX 5700XT，公版重量相当压手，在没看到真身的时候就感觉到了愉悦。
整体

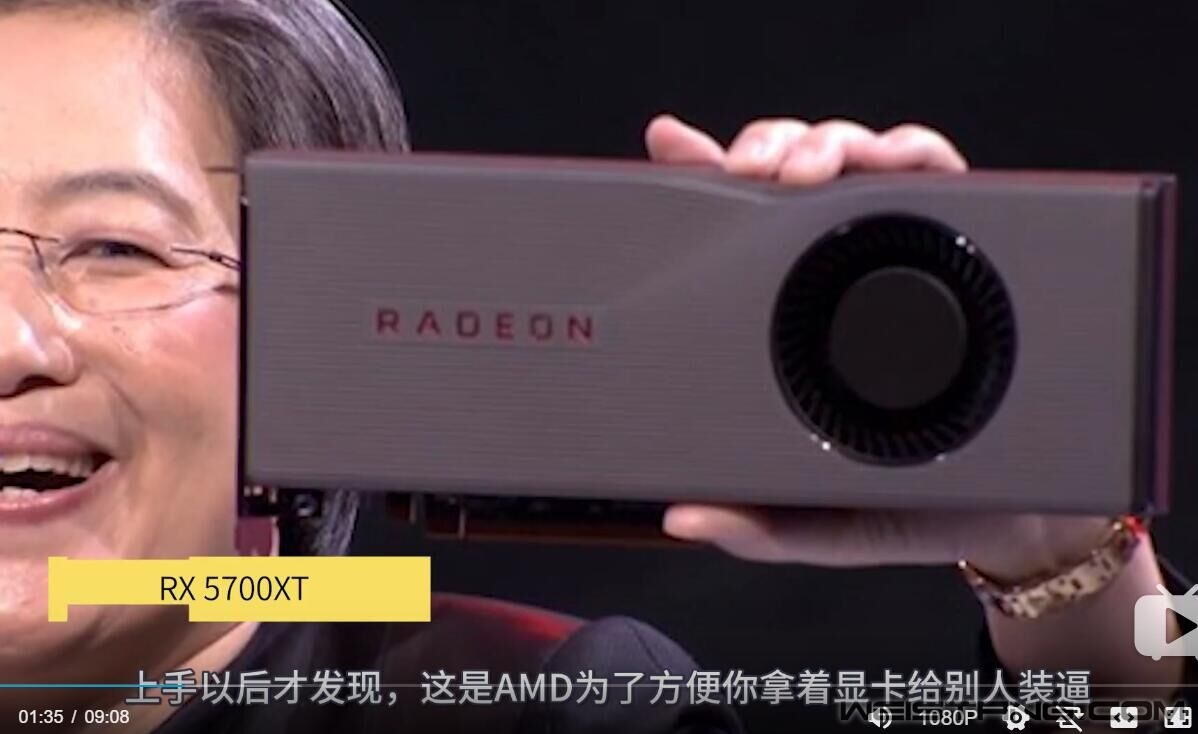

RX 5700XT外观最个性的一点就是显卡散热器外罩顶部中央的凹痕了，这个设计我评价是年度最佳人体工程学设计，喊“AMD YES！”的时候这个凹痕可以让你舒适地拿起这张RX 5700XT公版显卡，不会挡住logo，也不会触碰到金手指，喊口号就完事了！
这一捏蕴含了多年的遗憾 同时下一代Xbox和PS5也是Navi衍生的核心
整体
整体
整体
全金属外壳，银灰色的外壳上装饰有水平的条纹，在配上“信仰捏”凹痕，整体外观精致不失个性，如果非要和Radeon VII比，简直好看太多。背面的黑色铝合金背板精度也相当可观，内外都有均匀的磨砂漆，RX 5700XT顶部的RADEON Logo通电是可以亮红光的，所以就从这个散热器外观方面，我也选XT。显卡长度约为27.5cm，搭配7cm的涡轮扇。
整体
整体
整体
整体
背面
公版的涡轮扇默认风扇策略有点过于保守，完全倾向于静音的设定，我觉得没有必要的，所谓公版散热方案，追求的应该是最好的风道兼容性，在散热效率上更多追求整体供电与核心的散热高效。当然通过Wattman可以重新自定义，老司机对于这些表示无所谓。
对比RX5700
对比RX5700
对比RX5700
与RX 5700对比，XT的运算单元比5700多了256个，也就是多了11%的运算单元规模，最高Boost频率XT比5700高了10%，这些还不算，5700没有背板，没有信仰灯，散热器外壳质感也没有XT那种精致化的处理，最重要的就是少了“信仰之握”这个点缀。价格也比5700只高了11%左右，所以闭着眼睛也选RX 5700XT！
细节
特写
对于强迫症患者来说，拿到显卡一定要先检查一下外观，特别是PCB平整性，看一下散热器与背板夹着PCB部分是否变形明显，这个细节对于考虑拆解更换导热介质的用户更为重要，回装的时候搞不好用力过猛容易让PCB变形的更严重。
RX 5700XT 散热器尾部是开放式的 有连着内部骨架的散热片
这个部分只是更多地利用机箱风道散热，这里并不是进风口也不是出风口。
涡轮扇特写 边框抛光处理很细致
顶部的透光logo
外壳正面的镜面logo
“信仰之握”装饰
3DP+HDMI接口 其余部分全是出风口
细节特写
细节特写
尾部6+8pin供电 考虑了加压超频供电需求 毕竟默电1.2v
铝合金背板上红漆填充的logo
拆解
完全拆解散热器需要拧下总共28颗螺丝，多数螺丝都有打胶，整体做工还是一如既往公版的严谨，供电用料留了较高的余量。散热器与核心导热还是跟Radeon VII一样用了石墨垫，其实换成优秀的导热硅脂也非常ok，毕竟核心尺寸不大，同时散热底座镜面平整性也很好。
拆解
打开散热器外罩
均热板散热器与导风内骨架是焊死的
背面特写
散热器底座是镜面的
均热板端头特写
连着导风金属骨架的末端散热片
内部散热器尺寸为13.0cm × 8.5cm × 2.4cm
台达12v2.4A涡轮扇 最高转数可达4600rpm+
散热器外罩边缘特写
透光logo的灯组特写
PCB 正面
PCB 背面
特写
显卡总共8+1+1相供电，三星GDDR6显存颗粒总共8颗围绕在核心周围。输入电容全部采用了三洋POSCAP钽聚合物电容，输出电容在PCB背面，运用了多颗松下SP-CAP铝聚合物电容，拥有超低的ESR，综合高频性能不输MLCC。整体PCB和供电部分用料可以用豪华来形容。
核心部分供电模块特写
AMD专供的IR35217主控
这是从Vega64&56时代就有应用的主控方案，绝对的性能级——IR36217。
mosfet用的是安森美高整合度的FDMF3170
安森美FDMF3170采用了PQFN封装，集成了Driver和上下桥Mosfet，单颗可以实现高达70A的电流负载能力，最高可以实现1MHz的开关频率，具备过热，过流，短路以及欠压保护，属于安森美绝对的旗舰方案。
显存部分供电用的是独立的一颗IR35217主控芯片
测试
99K关闭节能，系统电源管理设置为高性能，核心频率锁定4.8GHz，电压为1.163v。这里驱动使用的是首发官网提供的19.7.1，
平台
目前GPUZ没有更新 不能很好地识别Navi 10核心的参数
Wattman设置
RX 5700XT到手一定要优化一下电压和风扇策略，默认1905MHz的频率下电压1.2v，对比同样7nm工艺的Radeon VII有点太高了，当然这次RX 5700XT频率也空前的高。考虑到风扇策略默认过于保守，我们要试一下核心降压，保持1905MHz频率，调整最高频率对应的电压，这里经过多次测试最终可以稳定在0.969v，比起默认电压降低不少，同时中档频率的电压点也可以优化一下，这里我设置为 1353MHz@0.768v。风扇策略也要优化一下，默认涡轮扇转数仅为704rpm，此时轻载下核心温度轻松突破50℃，甚至超过55℃，优化后风扇默认档位20%，可以把核心温度压在45℃以内，此时风扇转数仅为1000~1200rpm。功耗限定开满+50%，为了更好的频率稳定性，经过下面所有的测试，风扇最高转数控制在2600rpm以内，可以达到比较理想的温度，此时噪音也完全可以接受，很理想。
首发版的驱动目前还是有些小bug，按照以往的套路，不久应该就会有新版的驱动提供下载，所以如果你是RX 5700系列的用户，那么第一时间一定要更新驱动。
3dmark TS成绩
3dmark FSE成绩
3dmark FSU成绩
整体性能介于Vega64与Radeon VII之间，越是高分辨率，越是与Radeon VII差距明显，特别是FSU的成绩。
Unigine Heaven成绩
Superposition成绩
性能对比
性能跟Radeon VII还是有差距，一方面差在核心规模，一方面差在HBM2显存，如果是2160p分辨率不追求超高画质，那么中高画质下可以实现更为流畅的表现。
功耗对比
降压优化后，RX 5700XT的功耗表现相当惊艳，如果刨去平台功耗和电源效率，那么单卡功耗仅为150w~170w！这样的表现直接颠覆了以前AMD显卡的功耗表现，比对位N卡的RTX2070和2070Super都要低一个档次，所以如果你真的下决心来买这张卡，优化电压绝对是必要的。
温度对比
GPU结温温度对比
在风扇策略调整之后，可以做到温度和静音的一定程度兼顾，核心表面温度可以控制在80℃以内。
总结
RX 5700XT是一张完全值得购买的显卡，不到RTX2060的价格，提供更高的性能，当然如果你尝试优化一下Wattman的电压与风扇策略的话，功耗降到空前出色的水平，甚至开始我一度以为我的功耗表坏掉了，实际上RX 5700XT功耗是真的很低，回过头看Radeon VII就能看出，这次AMD的7nm收益真的很大。这次的Navi 10核心大有翻转8年前首款GCN架构的Tahiti对GK104的剧情，如果你不记得当年的情节也无所谓，因为这代Navi开始才是你应该认识的AMD！
XFX RX 5700与XFX RX 5700XT
|
