包装
TUF GAMING是华硕前两年开启的品牌系列，跟ROG不同的是这个系列的产品定位要低一些。早期的产品只有主板，黄黑风格的配色十分亮眼，跟ROG的红黑配色有很大的差异，配色的差异化目的就是让消费者第一时间能认出TUF GAMING这个系列的产品，也能跟ROG的产品做很好的区隔。之后酷冷至尊跟华硕合作推出了TUF GAMING主题的机箱和散热器，所以TUF GAMING这个名称让更多的装机爱好者所熟识。不仅如此TUF GAMING延续了ROG的路线后续推出电脑外设产品，ASUS TUF GAMING K7光轴机械键盘就是这样的一款产品，也是这篇文章评测的主角。
键盘包装
键盘包装设计是以银灰色和黑色搭配为主，毕竟键盘就是这样的色调，相比主板的黄黑配色确实稳重了不少，左下角的AURA SYNC标记告诉我们这款键盘不仅支持RGB灯效还支持华硕自家的灯光联动系统。
方向键试轴区
通过开放式包装裸露的4个方向键可以在购买之前就体验到光轴的手感的，但是四个按键的手感和十指全触上手打字的手感还是有一定的差异，所以在这里给大家提个醒。
键盘包装
键盘主要功能
参数表
从参数上来说，光轴的寿命要比传统的机械轴体高很多，而且可靠性会更好。这也就是在鼠标中的光栅滚轮为什么要比编码器的寿命长的原因，不仅如此IP56的防水防尘在日常生活中还是有些用处。
整体
附件一览
键盘的附件包括：塑料防尘罩、皮尤材质腕托、说明书一本。塑料防尘罩和腕托都是比较实用的东西，键盘不用的时候可以把防尘罩盖上，减少键盘上的灰尘。腕托则是可以更好的提升打字的手感，让手腕更加放松。
键盘整体特写
键盘整体特写
对于光轴的机械键盘一直都属于是市场接受度不高的产品，但是大部分外设品牌都有一两样这种产品，满足小部分人群对这类键盘的需求。华硕把TUF GAMING K7采用光机械轴体的主要还是考虑到产品的定位，并且尽量满足非ROG用户的预算需求。键盘整体尺寸为439 x 131 x 37mm，这是一把不折不扣的104键位全尺寸键盘，键盘重量为794g（不含腕托），拿在手里确实要比传统机械轴键盘轻了不少。键盘为悬浮式设计，银灰色阳极氧化铝的上板即为轴体的定位板，表面的磨砂颗粒感十分细腻。键盘的线缆为塑胶材质，长度1.8米，之所以没有没有用尼龙编织线缆估计也是因为成本考虑。
键盘特写
对于一款游戏机械键盘来说，RGB灯光是不能少的，特别是华硕自家的AURA SYNC灯光联动功能，一定是所有RGB设备的标配功能。键盘支持多种灯光自定义模式，在ROG Armoury驱动中可以直接跟鼠标及其他外设产品做同步的灯光联动。TUF GAMING K7还支持硬件宏编辑功能，可以不使用驱动就能编辑和使用宏功能，并且还支持全键盘按键无冲突。键盘比较特殊的设计就是IP56等级的防水防尘设计，这个等级是防止尘土灌入和泼溅状液体的渗入，需要注意的是千万别把键盘当做是完全防水，一整杯水倒在上面一样会容易出故障。
键盘特写
键盘特写
键盘的键帽采用了最常见的ABS+类肤涂层的方案，这是一种最经济实惠的方案，还能保证良好的手感。值得一提的是键帽的类肤涂层有经过改良，并不会容易沾染指纹。TUF光机械轴体的工作原理是轴体两端会发射红外光，当按下轴体时光线导通，此时键盘会判断出按键为触发状态。光轴的可靠性要比传统的机械轴强很多，只要发光二极管不出问题的，按键就一直能用。
键盘背面特写
键盘右侧特写
键盘左侧特写
键盘的背面拥有很强的TUF风格设计，左右两侧设计则比较简单，四角做了磨平一样的处理，让边缘及端角更有立体层次，而并不会看着十分单调。键盘前端内置磁铁，可以跟腕托做磁吸贴合。
细节

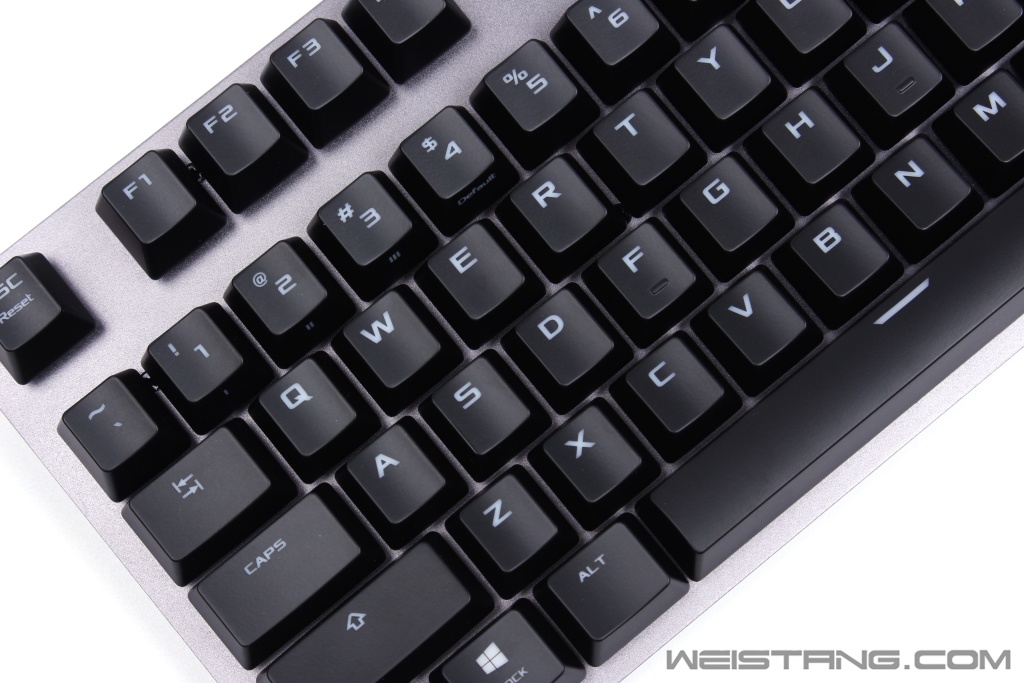

键盘按键特写
键盘按键特写
ASUS TUF GAMING K7光轴机械键盘的按键组合键功能并不太多，F键区集中在F6-F11上，主要功能是用于调节音频播放和音量控制，方向键区则是负责控制灯光模式，主键位区的1-4则是负责配置文件的切换，这个功能基本用到的很少，最后需要说一下ESC键和右侧ALT键的组合键功能，ESC组合键长按则是恢复键盘的出厂默认设置，在键盘出现功能异常的情况下可以使用，基本故障都能解决，右侧ALT键组合键功能是宏编辑功能。
Logo特写

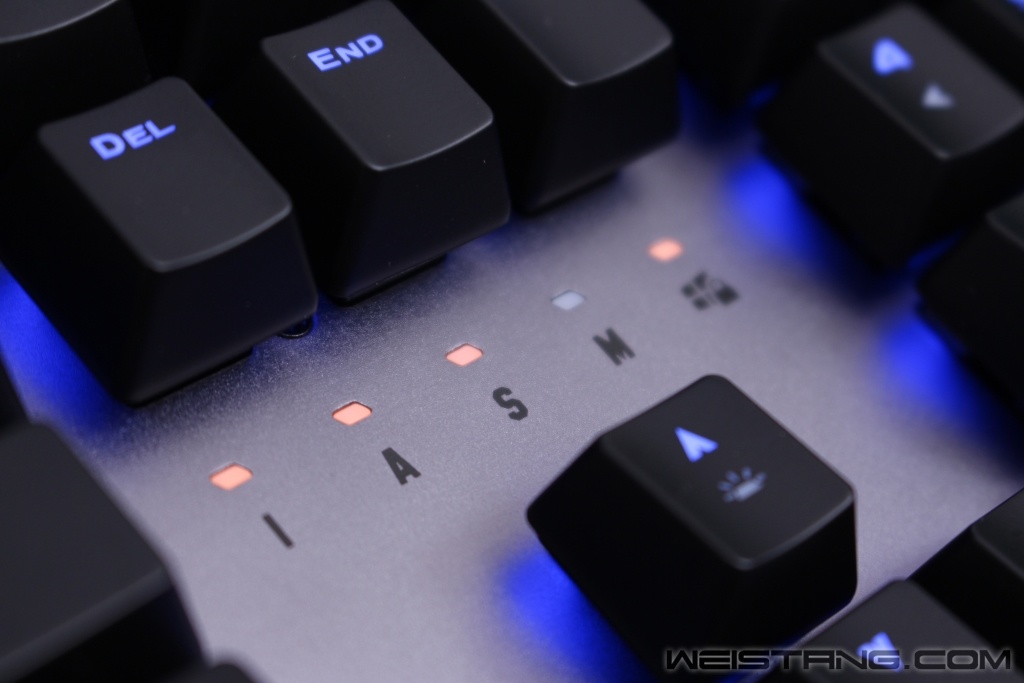

指示灯特写
除了我们常见的3个功能指示灯以外，M标记的指示灯为宏编辑功能开启后的指示灯，如果键盘按键失灵就看看是不是这个指示灯亮起了，因为宏编辑开启以后按键会停止正常工作，需要注意的是只有使用配置文件1-3的时候才能开启硬件宏编辑功能，如果是切换的默认配置文件则无法开启宏编辑功能。最后一个指示灯为WIN键锁指示灯，也是游戏玩家最常用到的一个功能。
键盘侧面特写
键盘后端Logo特写
键盘的定位板是直接扣在底壳上的，右前端的定位板和底壳存在边缘缝隙过大的问题，应该是定位板边缘轻微上翘造成的。而键盘后端的边缘则不存在这个问题。
键盘边缘特写
出线口特写
背面Logo
前端防滑脚贴
后端防滑脚贴

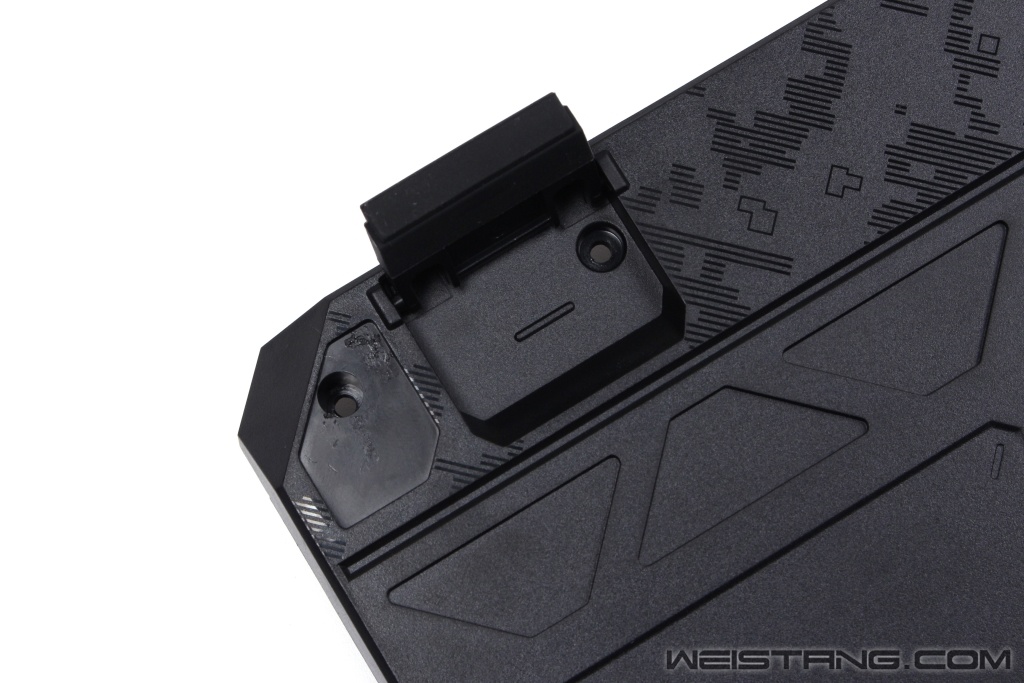

打开键盘支撑脚
支撑脚闭合状态下的接触面有防滑橡胶层，当打开支撑脚以后接触面部分也有防滑橡胶层，键盘整个背面在防滑细节处理的十分到位。在实际使用当中也具有很好的静态摩擦力。
支撑脚闭合状态下高度
支撑脚打开状态下高度
支撑脚在打开状体下可以将键盘的后端大约提升1cm的高度，提后高度以后的键盘配合腕托来打字的话手感会更好，这也正是腕托存在的意思，如果没有腕托的话手腕根部支撑桌面会比较累。
1.8米长线缆
USB插头
线缆部分的外皮为普通塑胶材质，长度为1.8米，这个尺寸一般情况下是完全够用。USB插头部分则显得比较低调，并没有做镀金处理，在线缆上并没有看到磁屏蔽环，但是不代表就没有，因为磁屏蔽环被设计在键盘底壳中，在拆解部分我们会看到。
腕托
腕托特写
腕托的尺寸为439 x 77 x 18mm，表面为蛋白皮革材质也就是我们常说的皮尤材质，这种材质在耳机的耳罩上用到的比较多，亲肤效果很好，但是在长期使用和氧化以后会出现开裂的问题。腕托是通过磁吸方式跟键盘连接，在拆解部分会看到键盘底壳内置的磁铁。
数码迷彩图案
Logo特写
腕托背面
背面Logo
使用腕托整体特写
使用腕托整体特写
接合处特写
接合处特写
使用腕托可以减少手腕的支撑力，让手掌打字更加的放松。腕托跟键盘贴合度很高，这得力于强磁铁的功劳，即使把键盘抬起来，腕托也不会脱落。虽然设计的不错，但是底壳内置的磁铁也有一个小问题，在拆解部分会看到问题的存在。
按键
按键特写

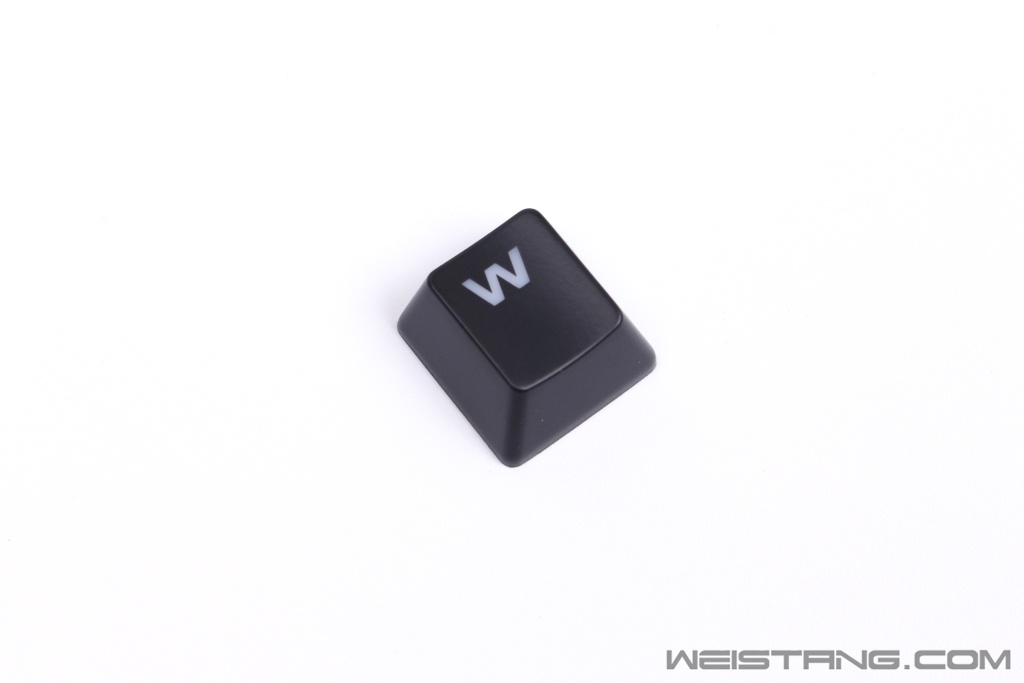

键帽特写

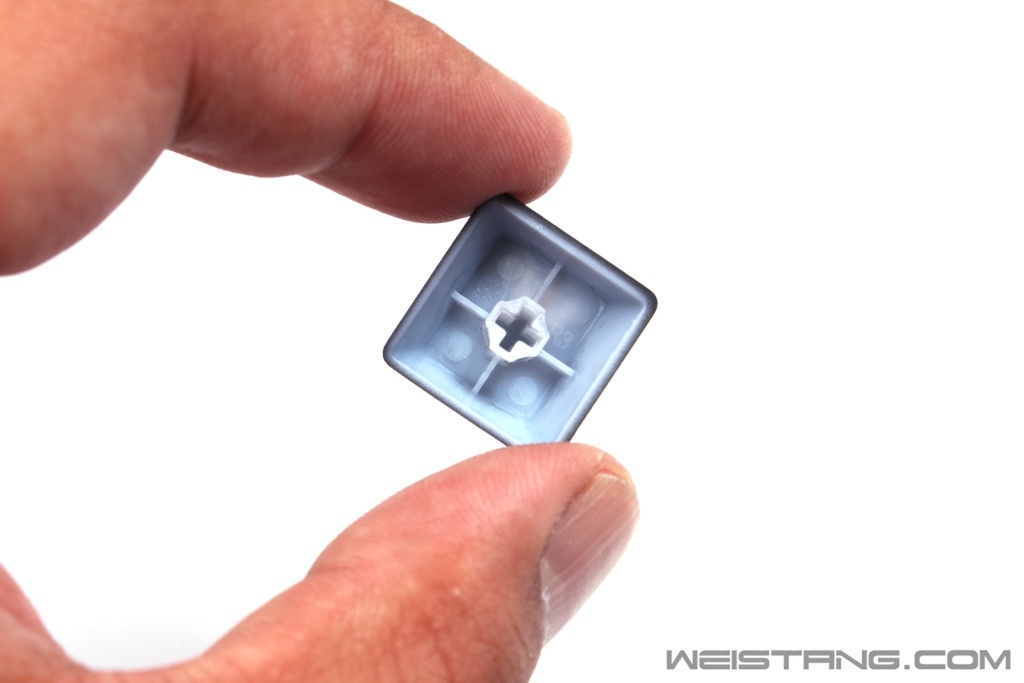

键帽内侧特写
键盘的键帽采用了ABS+类肤涂层的解决方案，手感非常的优秀，透光性也很好，键帽内侧是四向的加强筋，这意味着每个按键的灯光亮度足够强。有些键盘的键帽都是采用三向加强筋，就是怕加强筋会让灯光亮度降低。

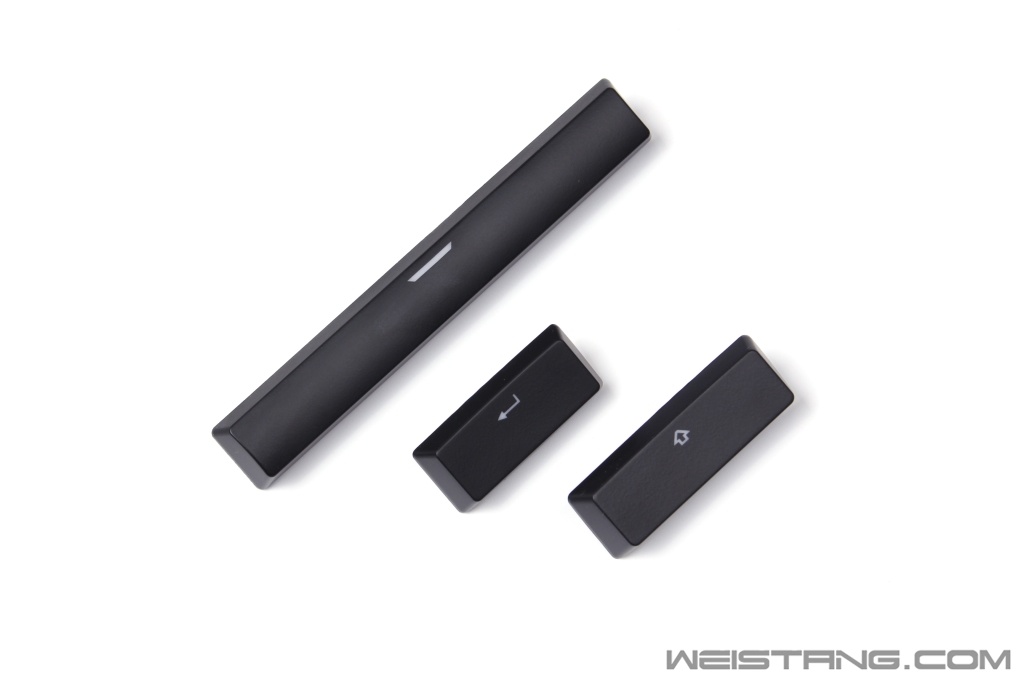

大按键特写

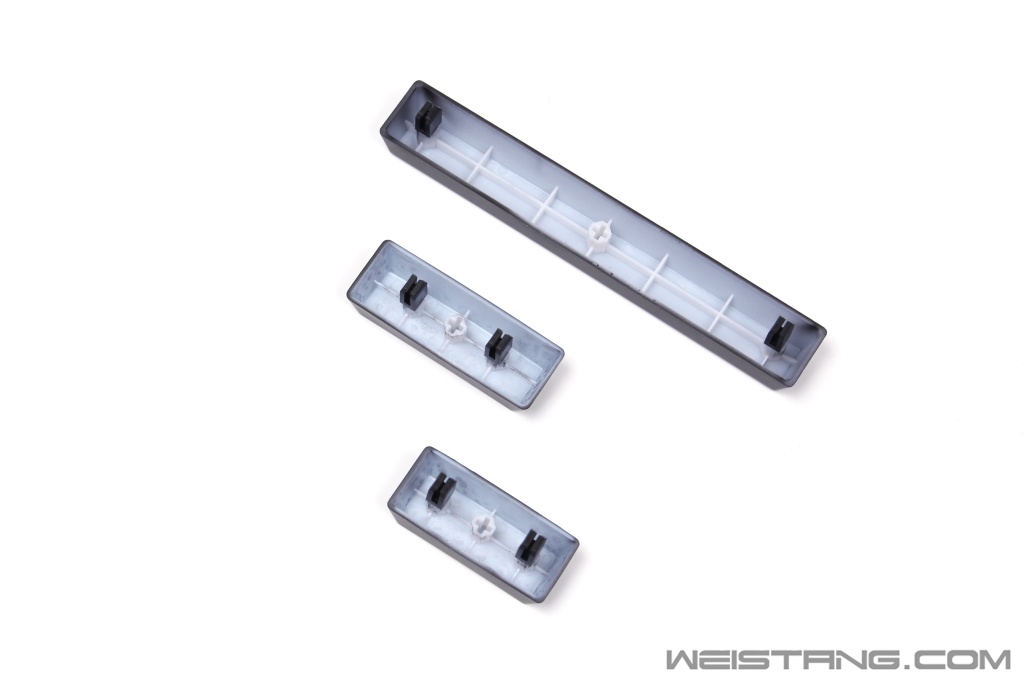

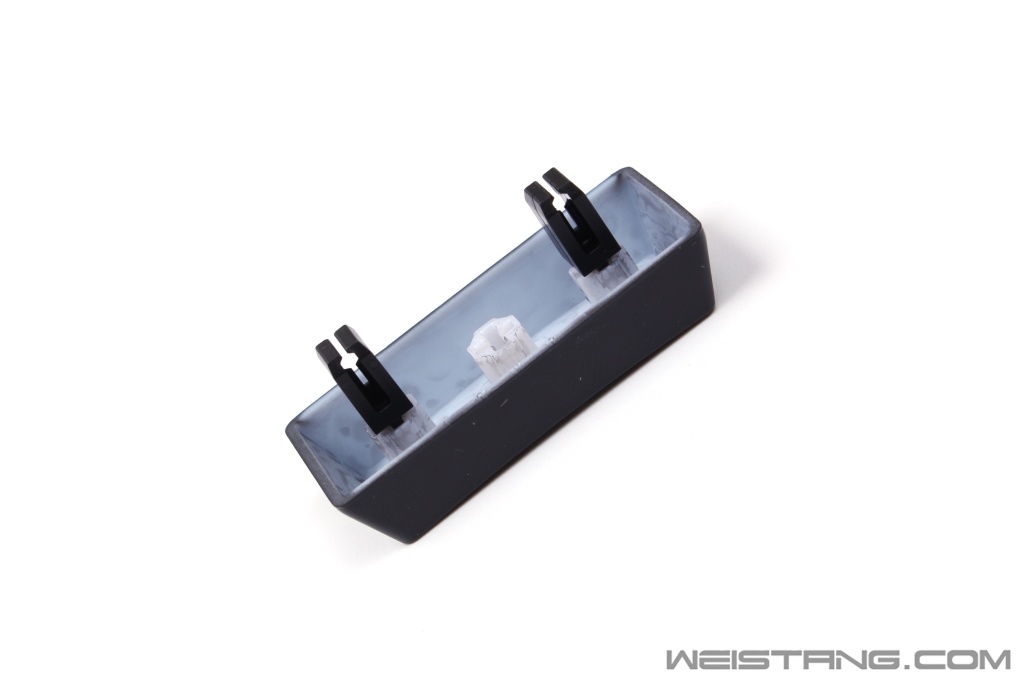

大按键内侧特写

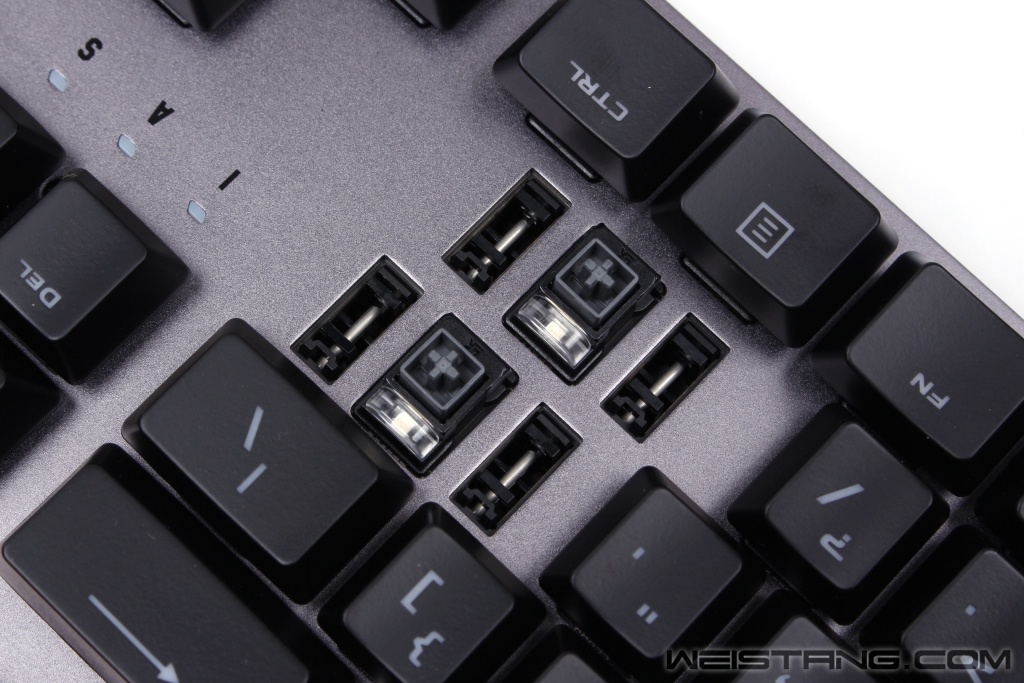

大按键的支撑爪
大按键采用了比较另类的卫星轴解决方案，一般的卫星轴都是拔下键帽两侧的卫星轴体会跟按键底部的钢丝固定死，并不会拔出，而这把键盘的卫星轴轴体是直接可以拔出，安装的时候将支撑爪在固定回两端的钢丝上就可以，只要支撑抓内凹槽跟钢丝卡死按键就能正常使用，操作起来比较简单。大按键调教的十分优秀，下压和回弹没有拖泥带水，十分流畅。

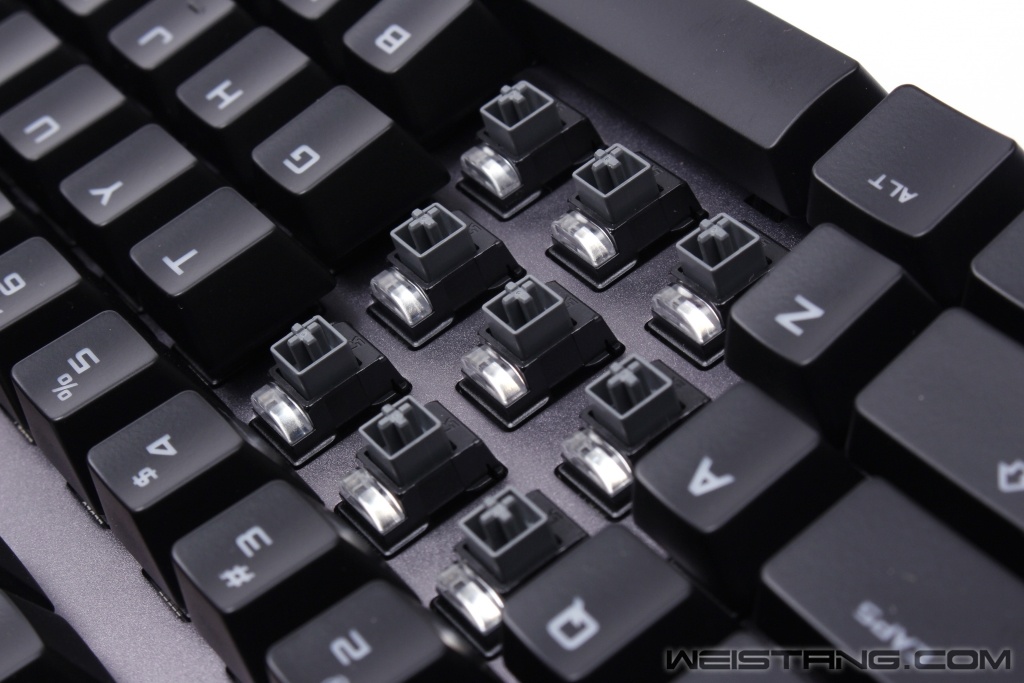

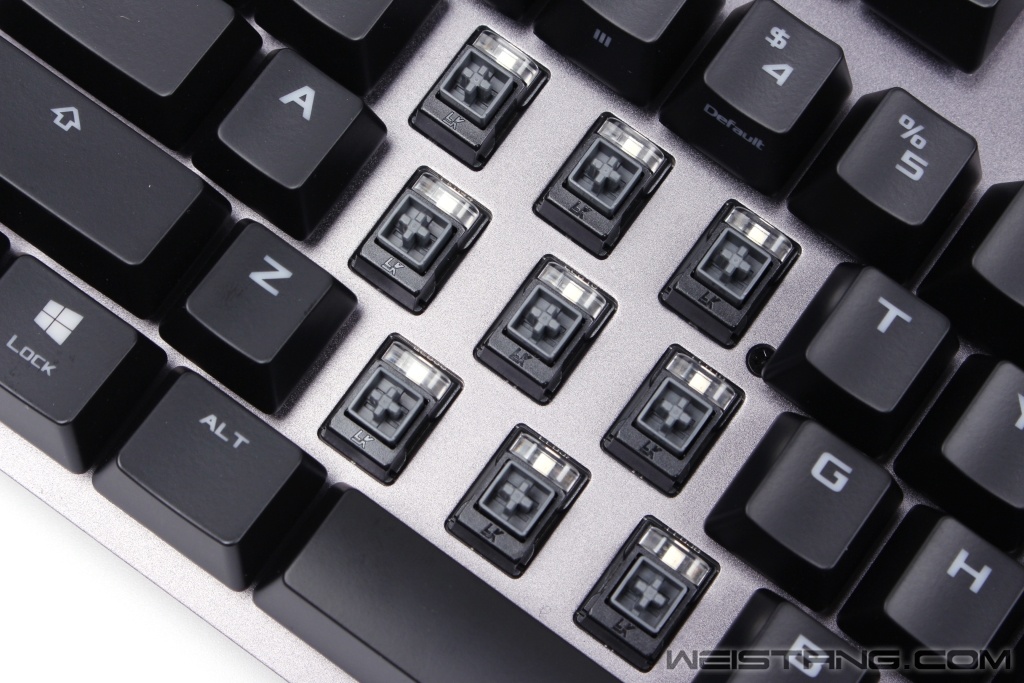

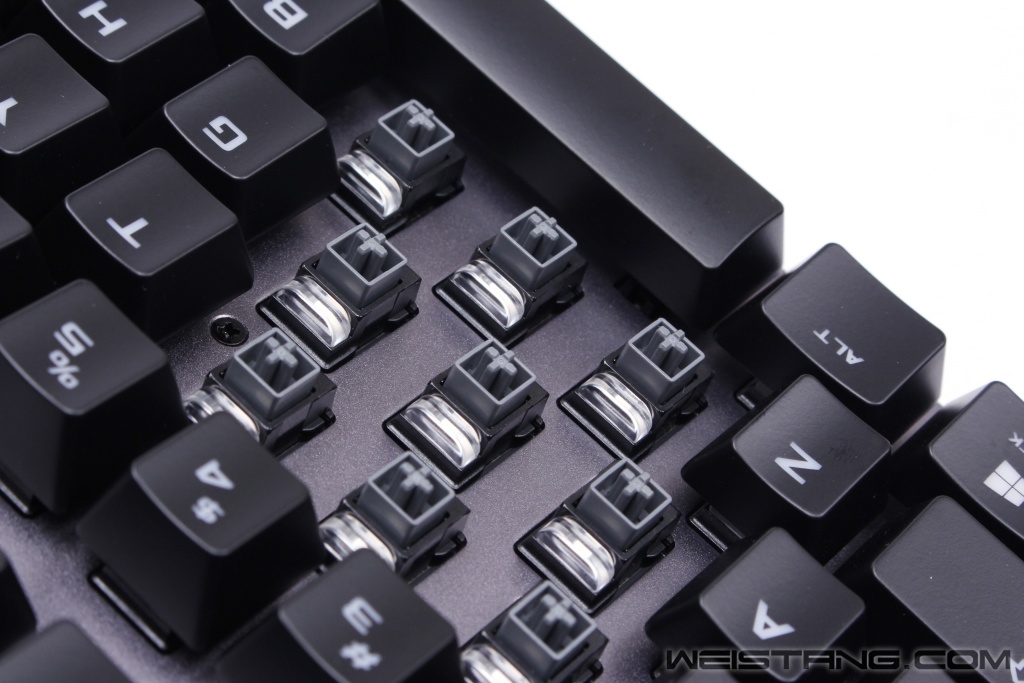

TUF光轴特写
TUF光轴特写
TUF光轴特写
TUF光轴的工作原理就是判断光路是否导通，决定按键是否触发。按键的手感类似机械键盘手感，轴体总行程为3.55mm，触发行程为1.5mm，这算是市面上普遍高速触发轴的行程，按键的触发压力为50g，相比樱桃红轴重了那么一点。光轴相比传统机械轴的优势就是按键的寿命更长，触发速度更快，具有不俗的机械手感。整个按键的下行触发和上行回弹都十分流畅，按键触底时铿锵有力，只有大按键中的退格键感觉稍微有些松垮。轴内安装了巨大的导光柱，保证底部的灯光可以高效的输出到键帽上。
拆解及PCB

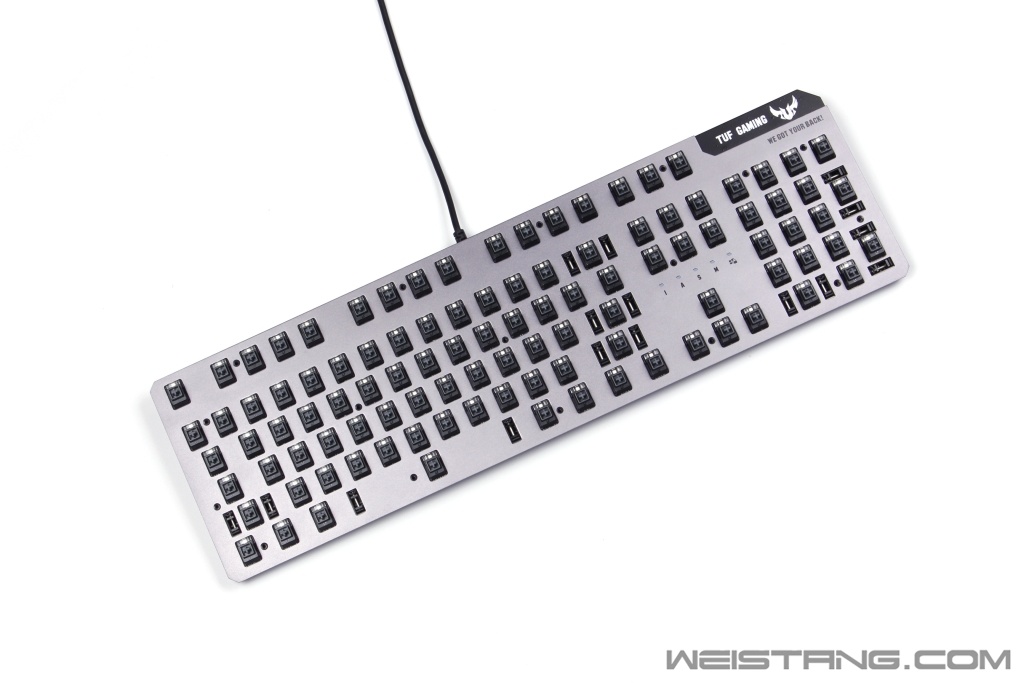

键盘拆解
把所有键帽都拔下来，拆掉定位板上面的17颗螺丝后就可以把定位板做分离，定位板和键盘PCB没有固定在一起，所以这里很好拆卸。因为右上角的Logo是另有螺丝固定，所以不能强行拆卸。
键盘底部2颗螺丝
只有将键盘底部的2颗螺丝拆掉才能把金属Logo拆下来，一颗是在键盘右侧脚贴的下面，另一个是在右侧支撑脚的内侧，所以拆卸的时候这里一定要注意一下。

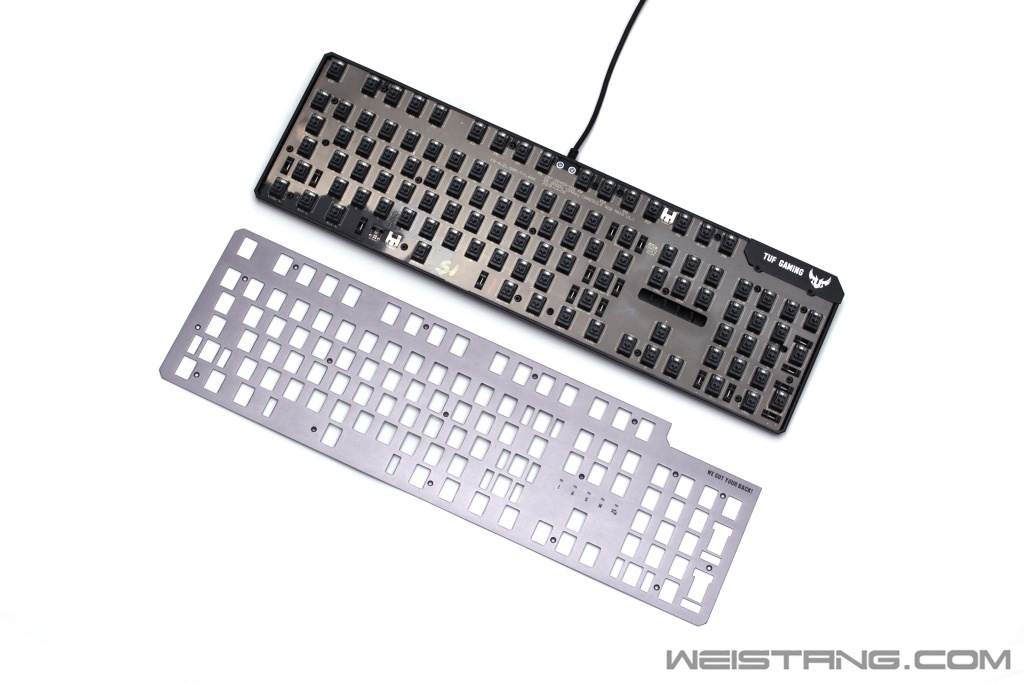

拆掉定位板
拆掉定位板以后会看到定位板和PCB的中间有一层塑料膜，在这里起到对PCB一定保护的作用，防止正面的走线被定位板划伤，也有一定的液体防泼溅的功能。

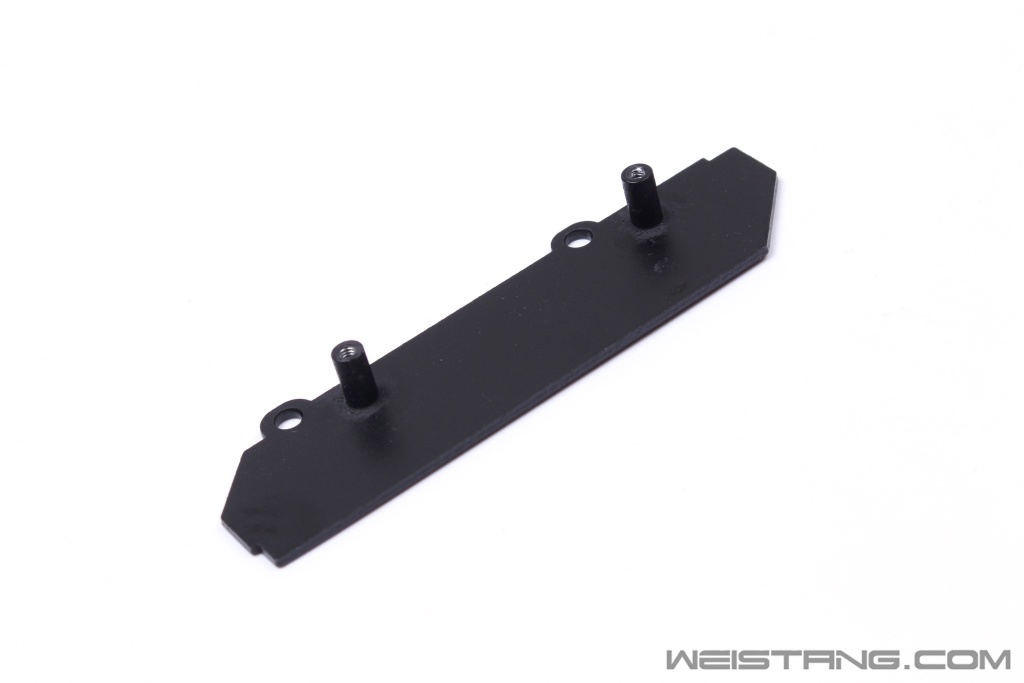

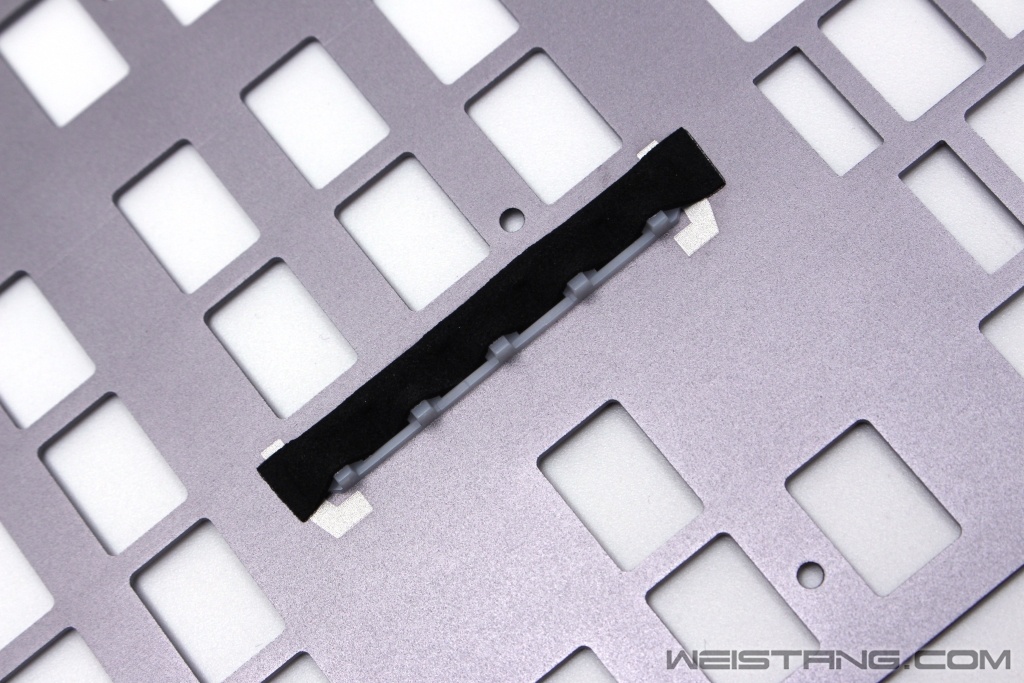

指示灯导光板

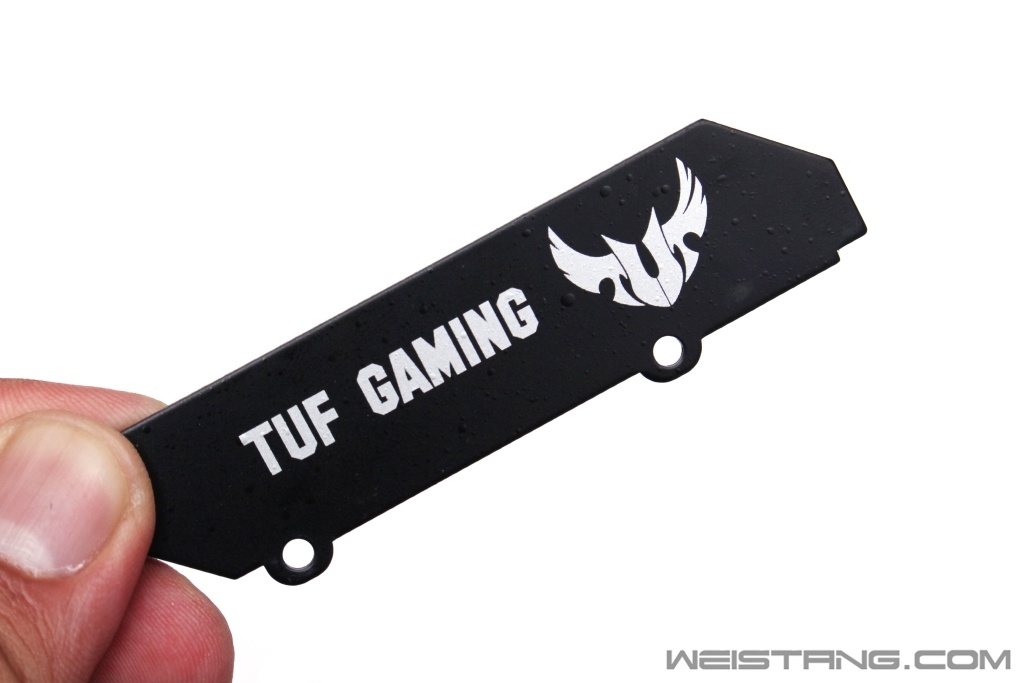

金属Logo
金属Logo背面

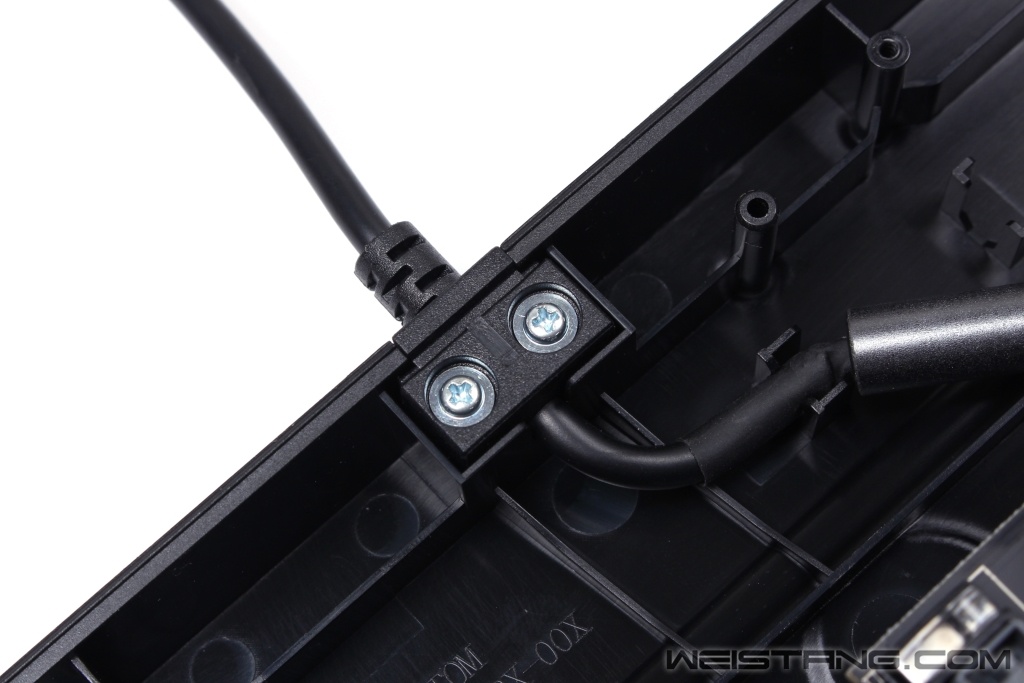

出线口特写

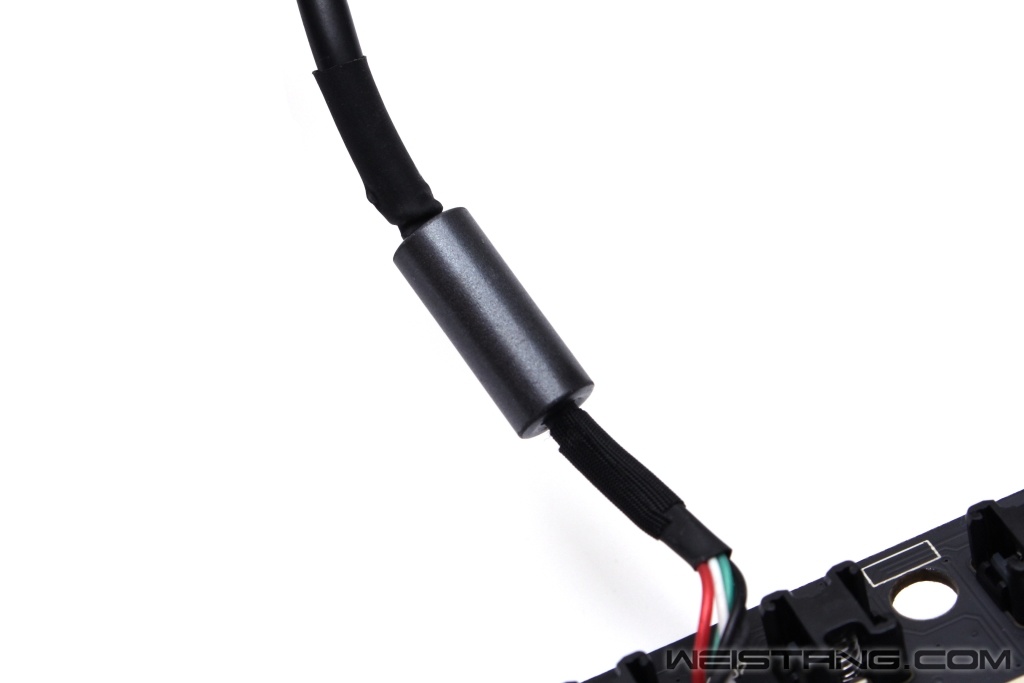

磁屏蔽环
键盘的出线口明显做了防拉扯保护，而在线路的内侧部分配置了磁屏蔽环，这就是为什么我们在线缆部分没有看到磁屏蔽环的原因，华硕在这点上做的比较贴心。

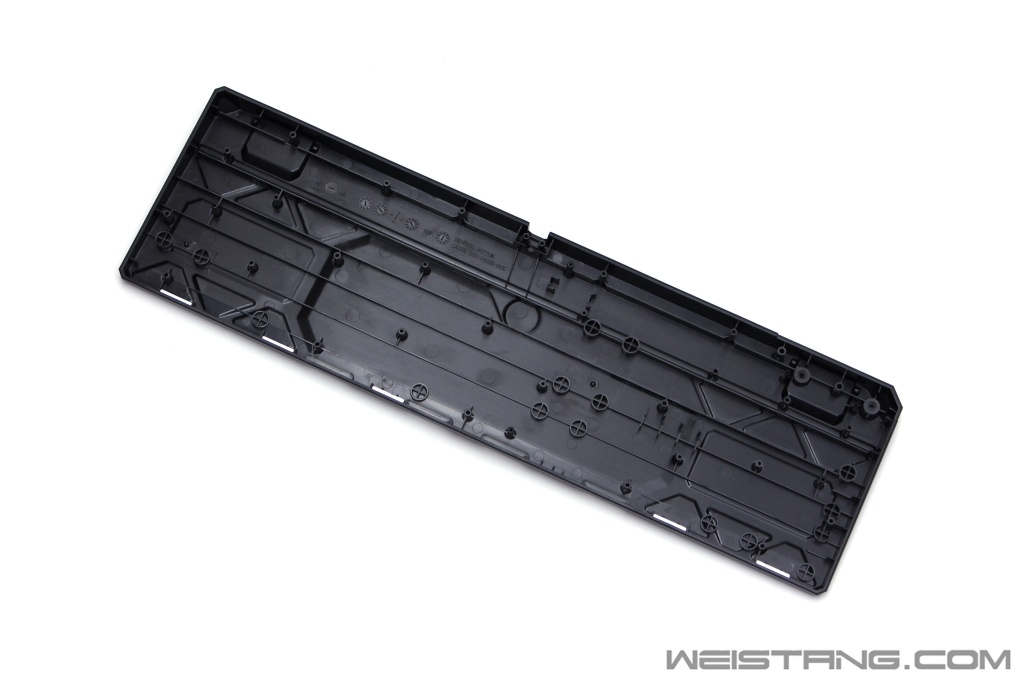

键盘底壳特写
在底壳的部分仔细看你会发现键盘前端位置有银色的强磁铁，但是数量不太对，本应该有6个磁铁，右侧部分却少了一个。这就是前文提到的内置磁铁的小问题，应该是安装时遗漏了一个，但是不影响使用。

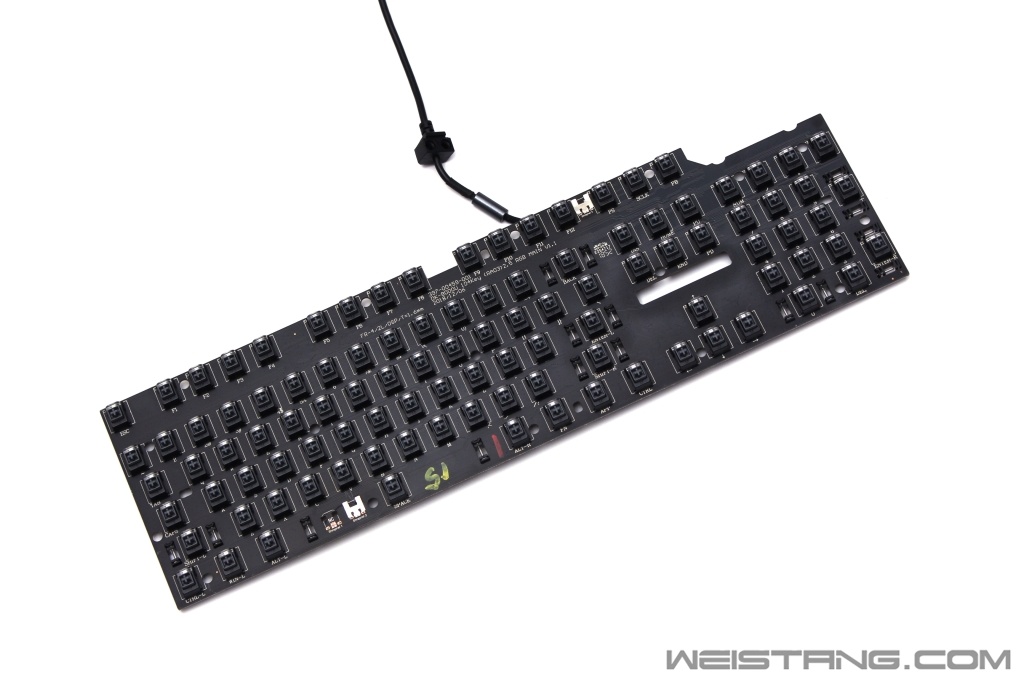

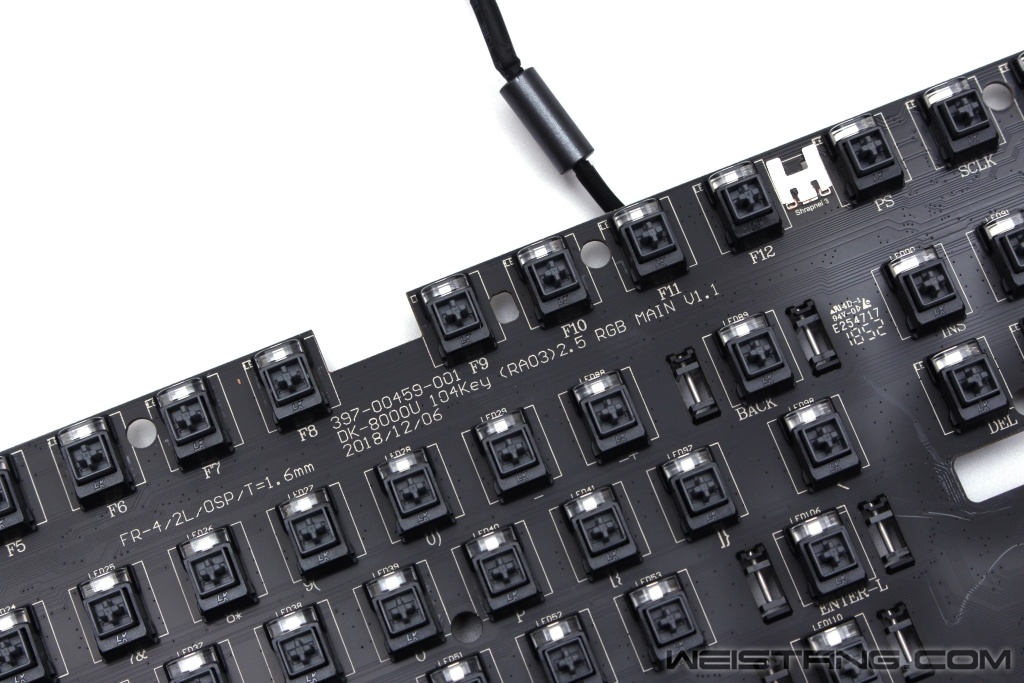

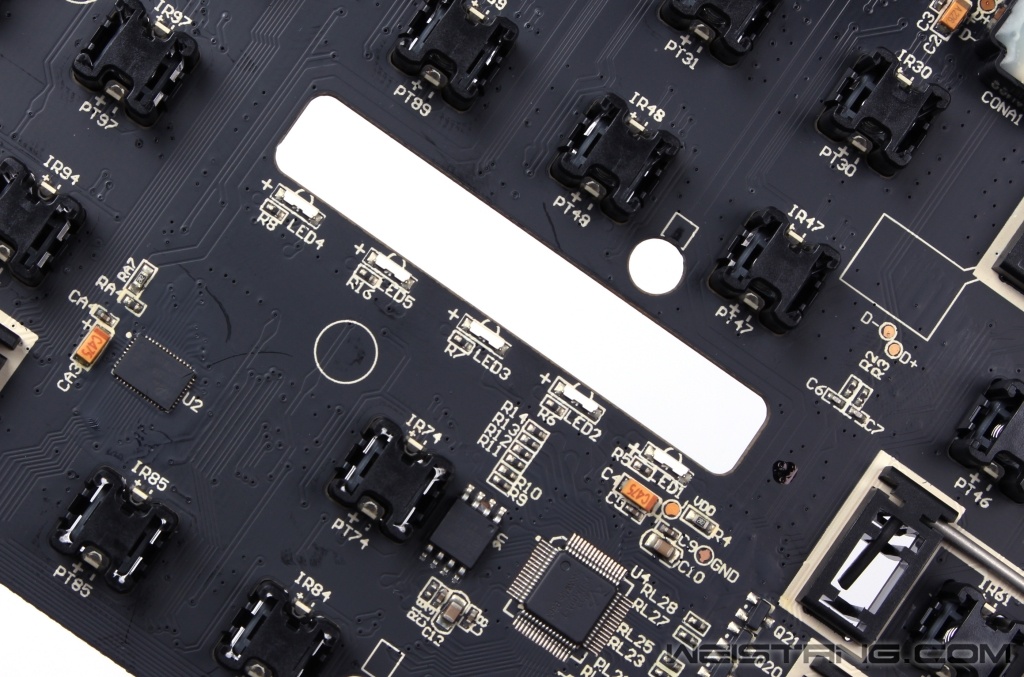

PCB正面特写
主板编号及生产日期

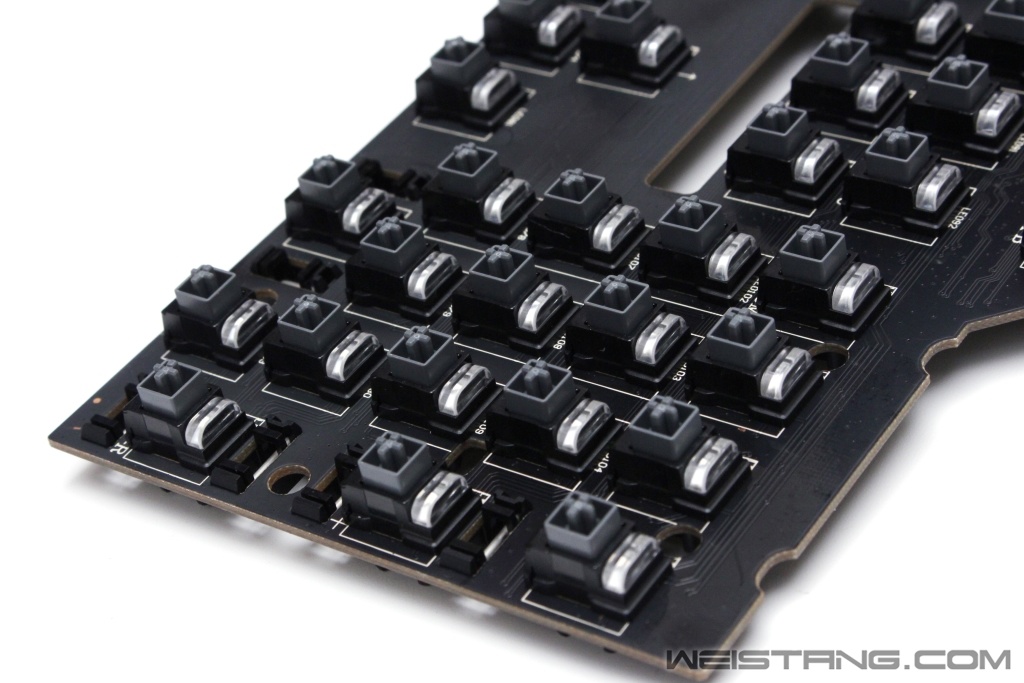

轴体特写

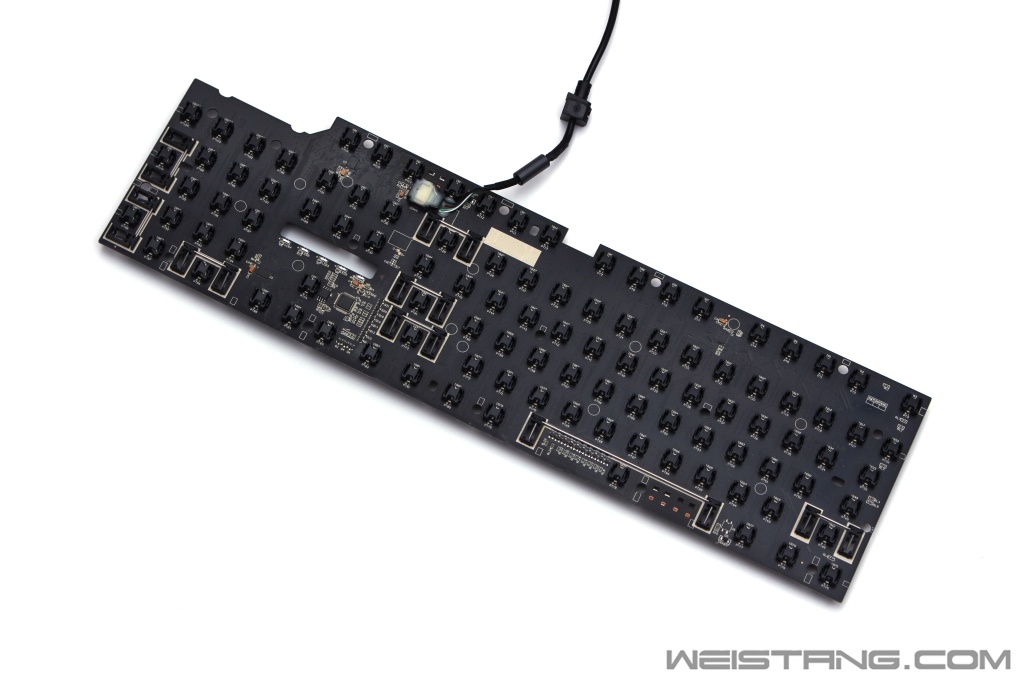

PCB背面特写

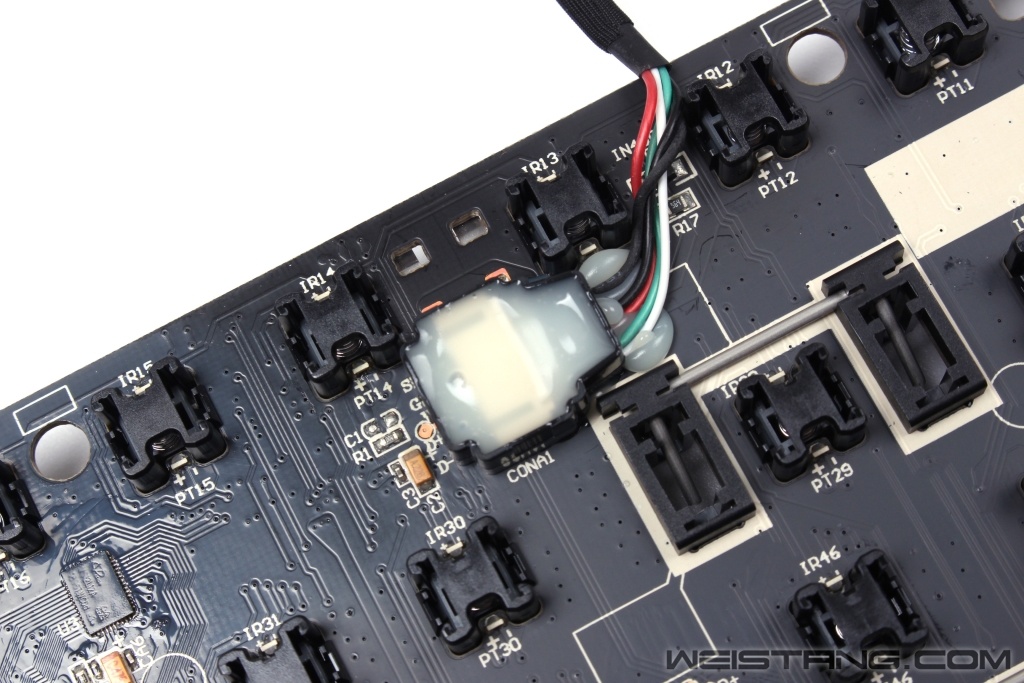

线缆接口特写
线缆与PCB的接口部分做了灌胶处理，接口根部用热熔胶进行了固定，这里之所以这么设计肯定跟键盘的防水性息息相关，怕有液体深入这里造成键盘的短路，从而烧坏电脑端的USB组件。

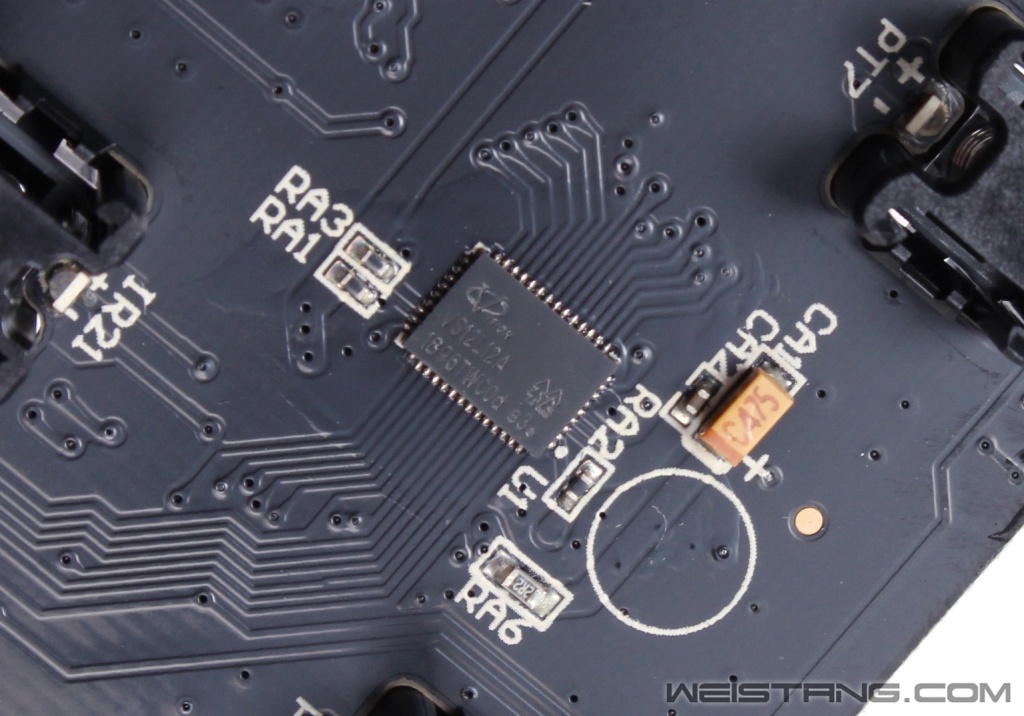

灯控芯片特写
灯控芯片采用的是维盛公司的LS12L12A控制芯片，键盘上这样的灯控芯片一共有三个，等于就是一个芯片控制一种颜色，RGB三个颜色混在一起就是我们需要的颜色。因为芯片上刷了一层胶所以型号拍的不太清楚。

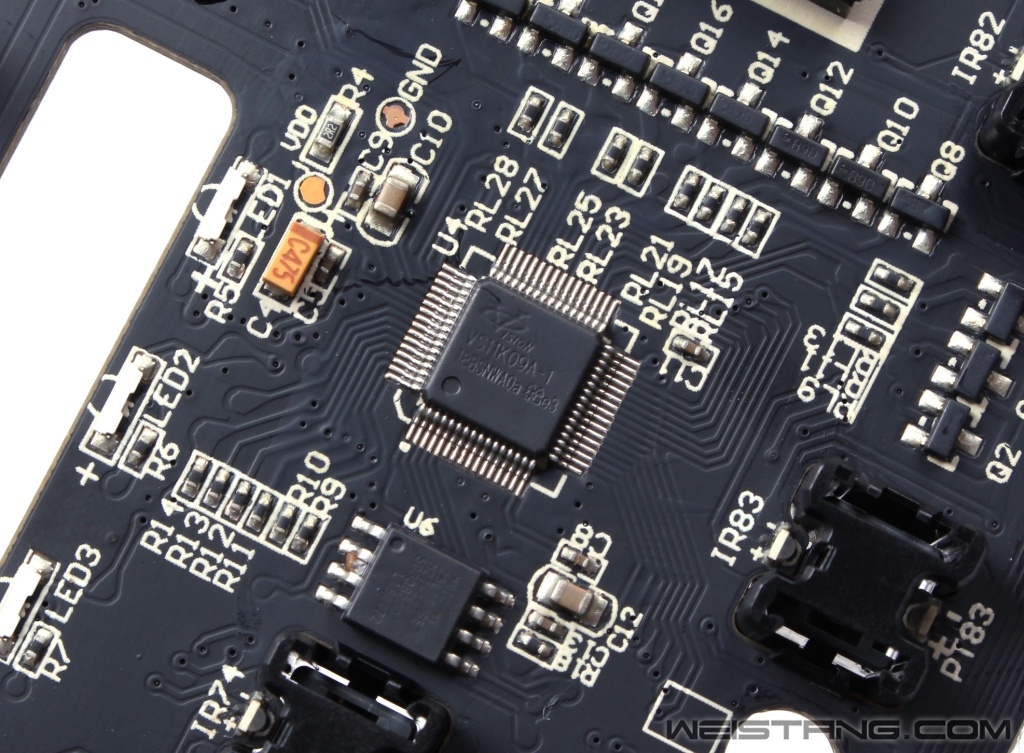

主控芯片特写
主控则是维盛公司的VS11K09A-1芯片，采用ARM Cotex-M0 32Bit MCU设计，内置64K Flash ROM和8K User RAM存储空间，性能足够但并不是最优质的主控方案。

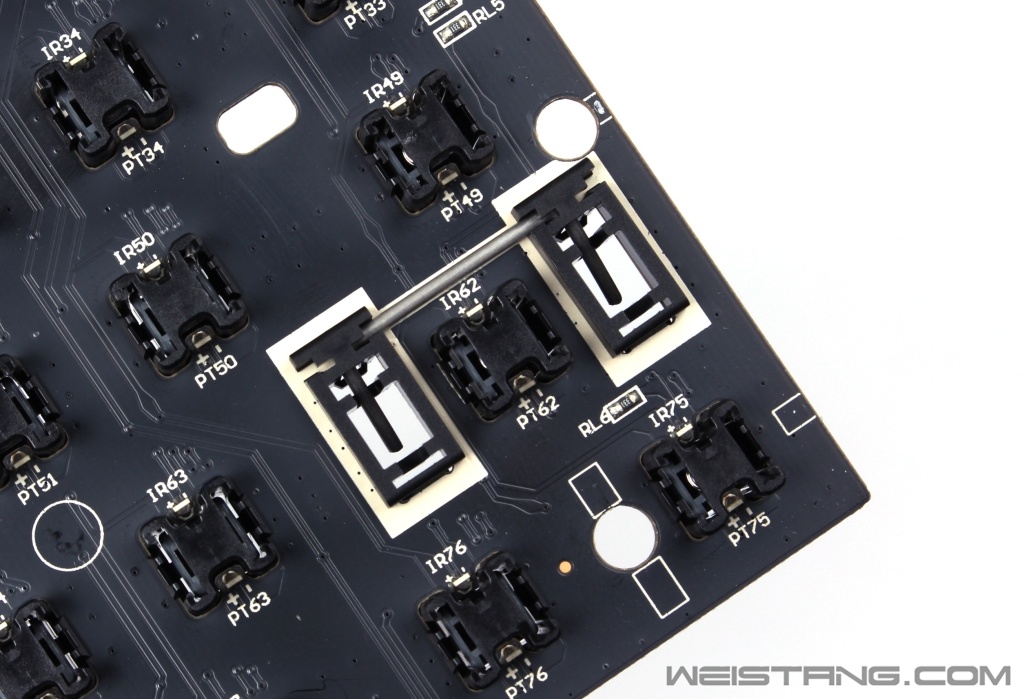

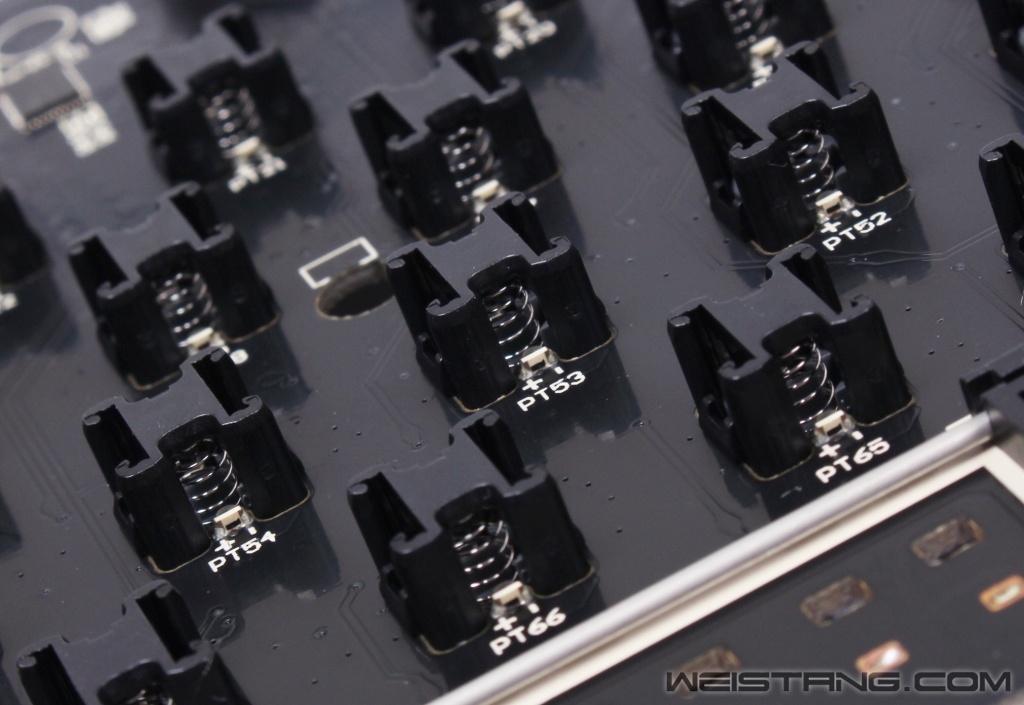

光轴底部特写
光轴特写
在PCB的背面可以看到光轴的底座，内衬一个弹簧控制轴体的压力，在轴体的两侧有发光二极管，下压轴体时光线会穿过轴体到另一端，实现按键的触发状态。
卫星轴内的钢丝杆
指示灯Led灯珠
通过拆解部分可以看到键盘的内侧部分没有做十分全面的防水保护，只有接口部分做了灌胶的防水处理，所以在使用的时候键盘仅仅能承受泼溅的液体，液体太多的话键盘可能会坏掉。
界面
键盘个性化界面
驱动中的个性化界面，在这里可以自定义键盘按键的功能，只有Fn键是无法被自定义。还可以设定在游戏模式下关闭Alt+Tab和Alt+F4功能。键盘有4个配置文件，只有配置文件1-3能被自定义，如果在默认配置文件下是无法被自定义修改。
键盘背光界面
在这个界面中可以有11种灯光模式进行选择，并且每一种灯光模式均可以自定义颜色和灯效，这部分的灯光模式是对键盘单独控制，如果在驱动中跟鼠标等其他外设做联动，那么就无法直接设定键盘的灯效。
宏编辑界面
同步界面
在这里使用大G 2代无线版作为跟键盘联动的对象，只有插入两个华硕支持RGB灯光联动的外设才能开启这部分的功能，联动只能实现四种灯光模式，值得一提的是在修改灯光模式时驱动会显得比较卡，也就是说修改以后相应时间的延迟会比较高。联动的同时不能单独修改键盘及鼠标的灯光模式。
统计数据界面
实拍

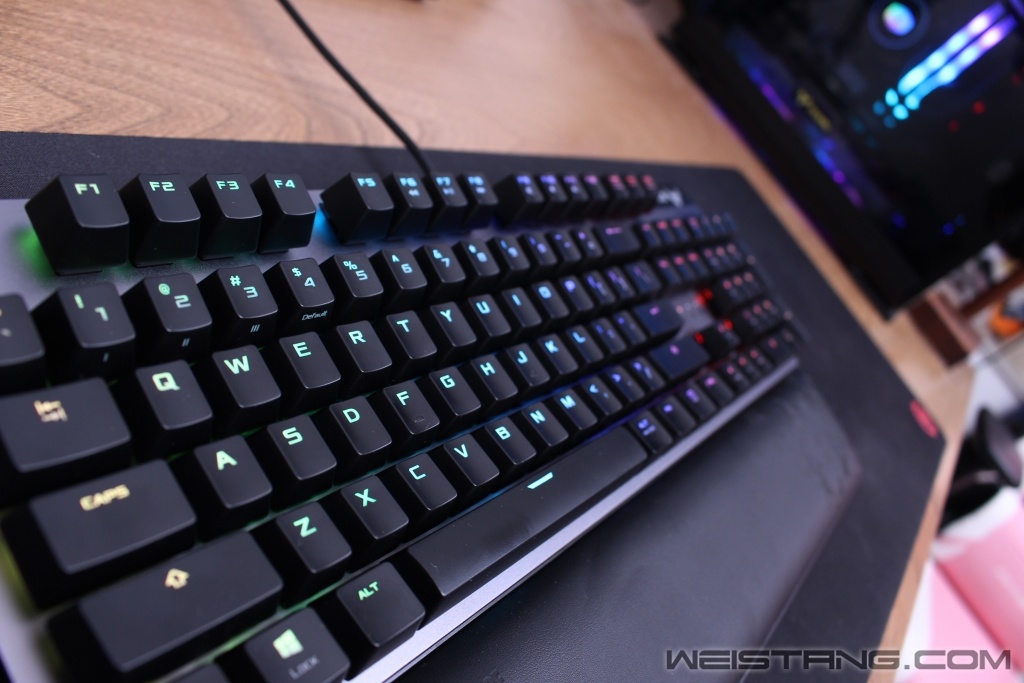

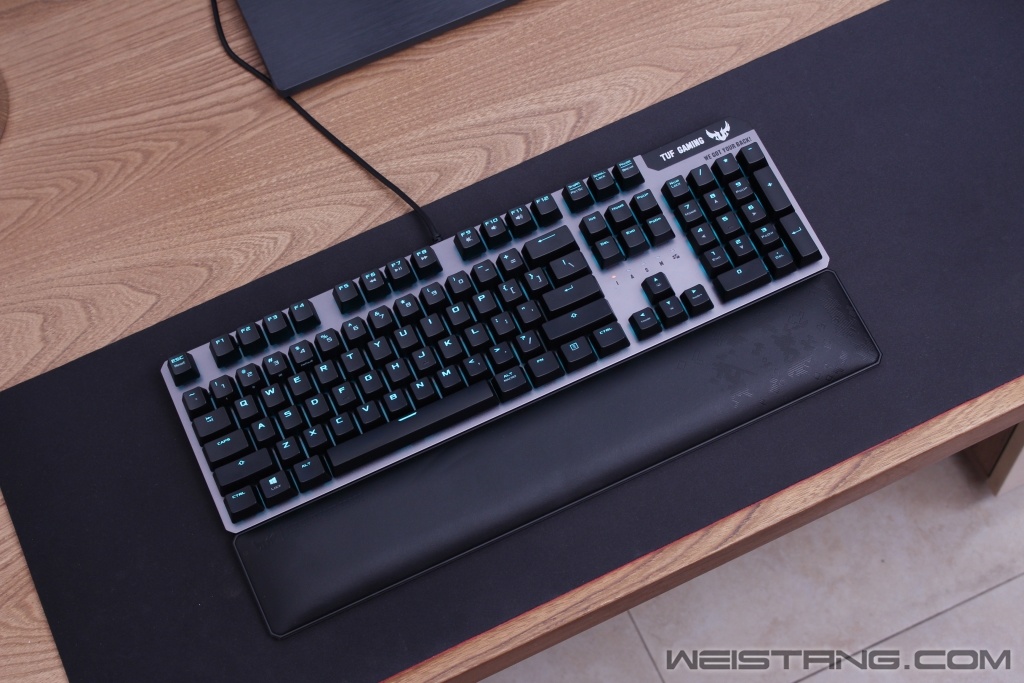

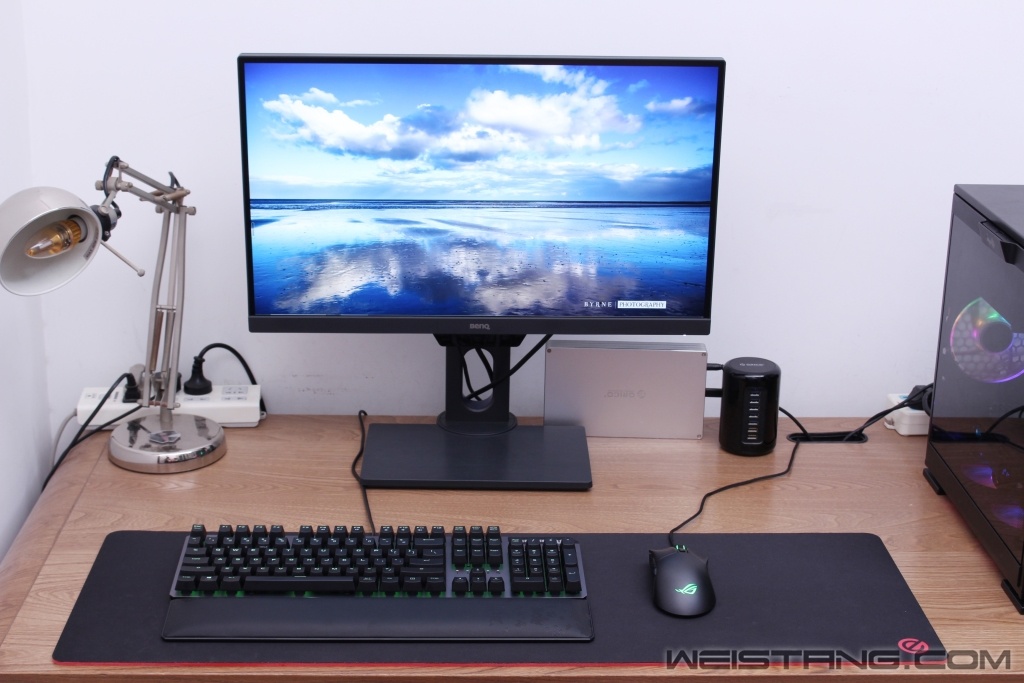

桌面整体特写

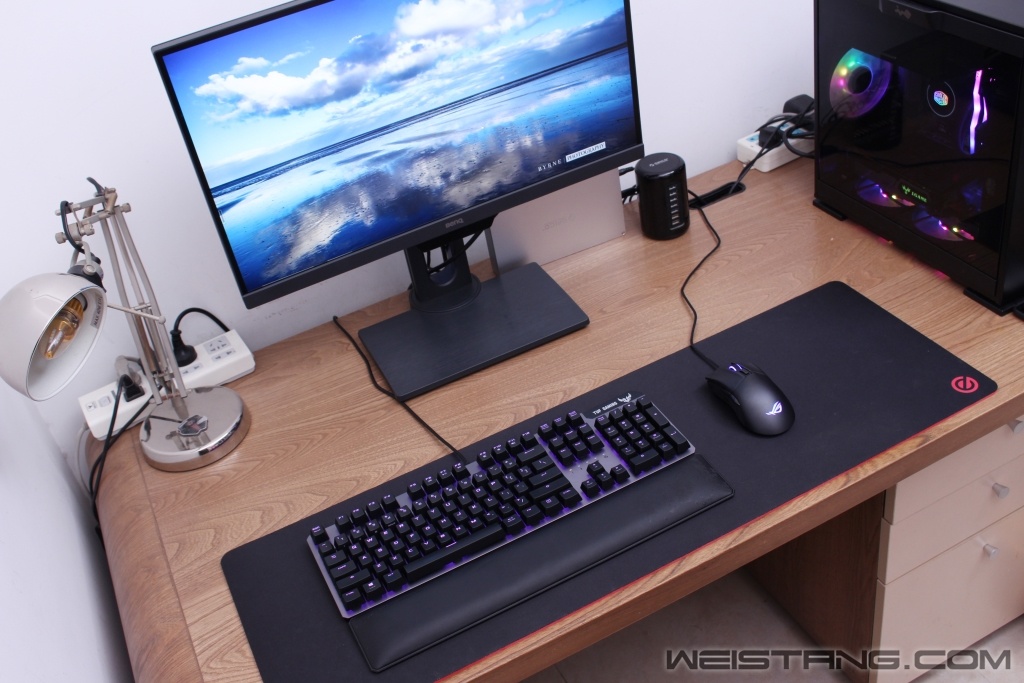

桌面整体特写

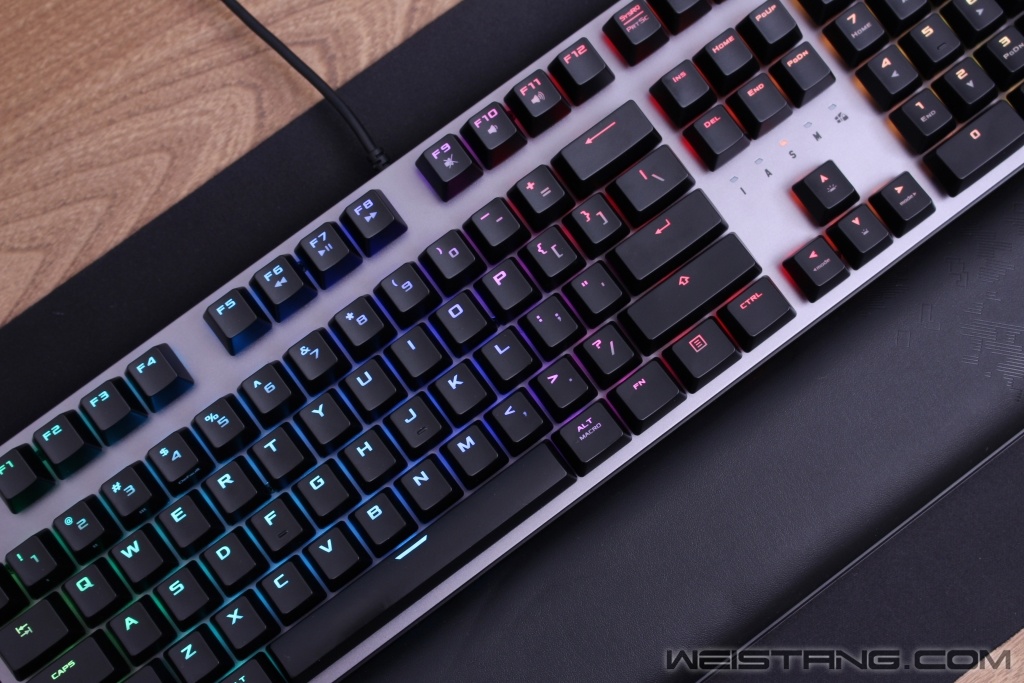

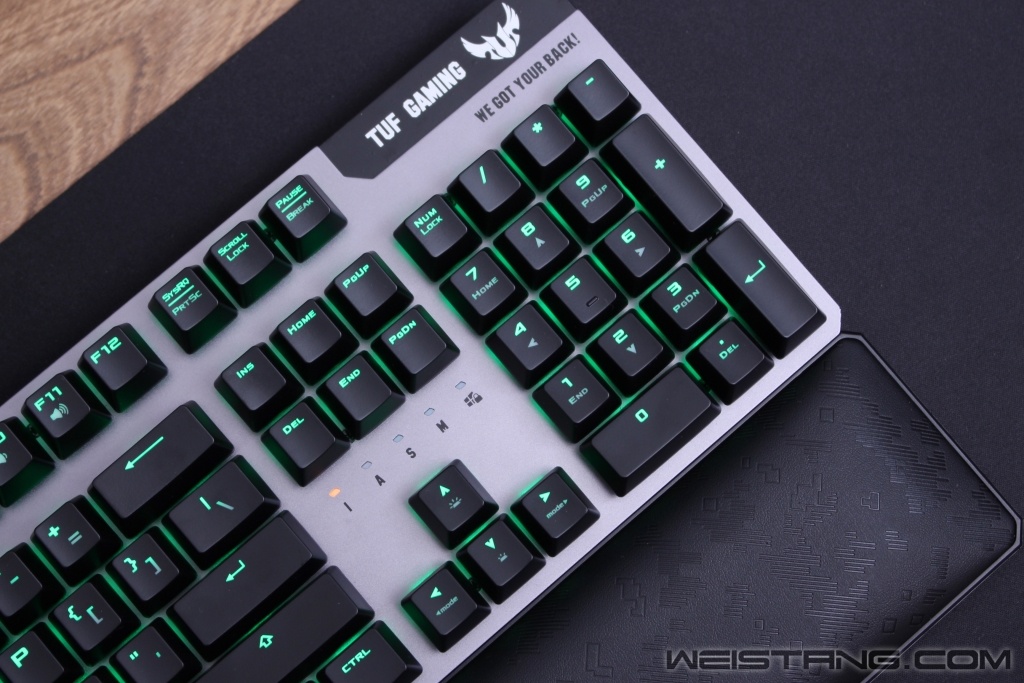

键盘特写

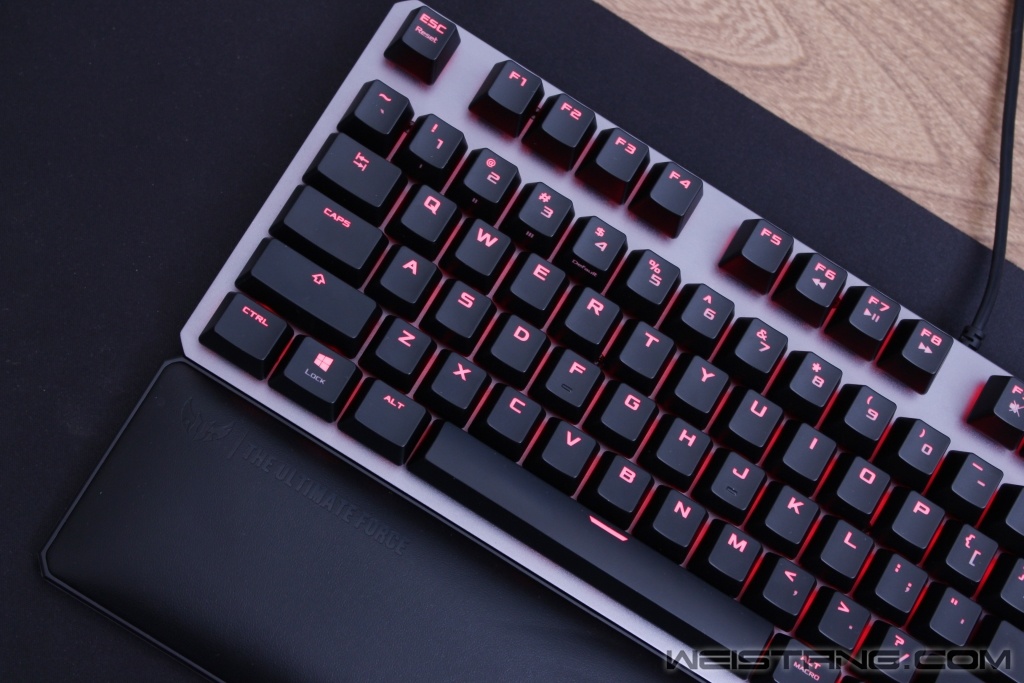

红色灯光
绿色灯光
指示灯特写

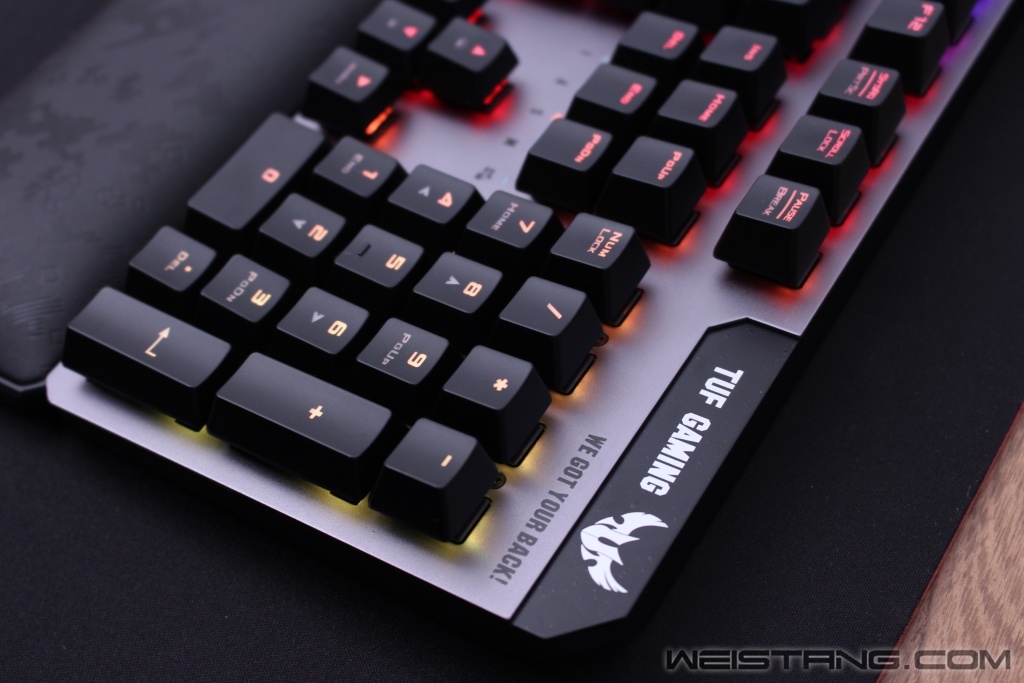

键盘特写
键盘特写
键盘特写

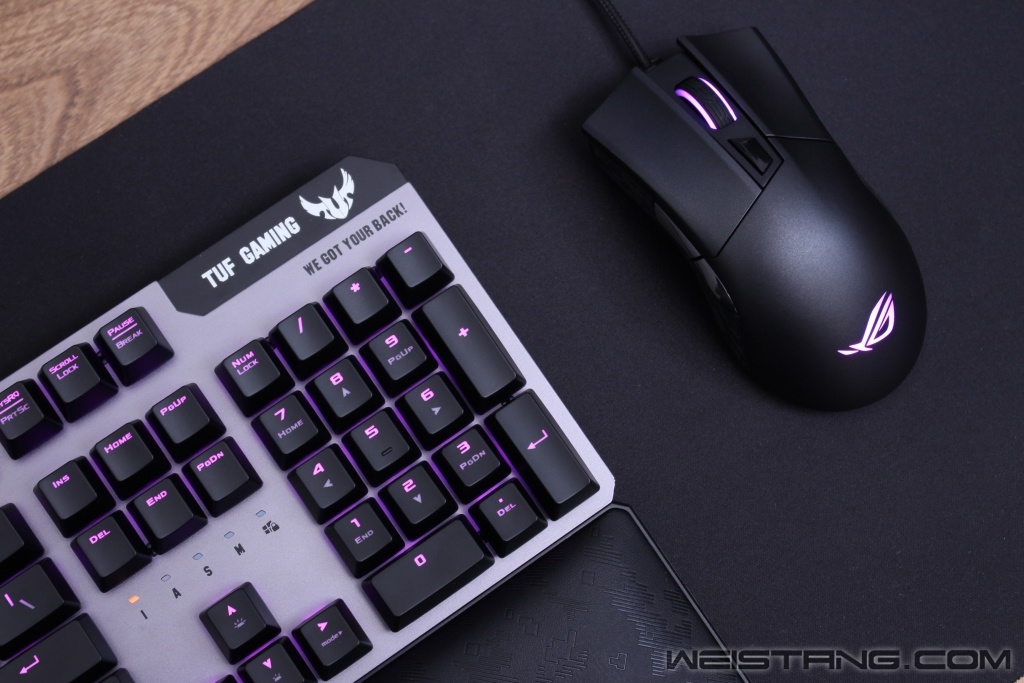

键盘鼠标特写
在实际使用当中轴体的手感还是不错的，但是1.5mm的触发行程在节奏方面确实偏快一些，不过基本很快就能适应。键鼠联动以后的灯光模式只有四种，表现力比较单一，其实应该还能开发出更多的灯光玩法。
总结
ASUS TUF GAMING K7光轴机械键盘整体做工还是可以肯定的，但是个别细节存在一些小问题。光轴的手感和使用寿命都给人不小的惊喜，从我个人使用的感觉来看可以很快上手这把键盘，既然是游戏键盘的定位，那么轴体1.5mm的触发行程设计就一点都不以外。IP56级别的防尘防水设计只能说是勉强对少量泼溅液体有很好的保护，如果量大的话键盘依然可能会出故障。键盘支持RGB多种灯效，支持全键无冲突，支持硬件宏编辑功能，处处彰显出游戏键盘的特质。标配的皮尤材质腕托使操作键盘更加的舒适。从整体上看华硕是想把这把键盘做好，该有的功能都有了，但是不该有的小问题还是存在，比如左下角定位板的轻微翘起，底壳内部有一块磁铁的缺失，最后还是期待 TUF GAMING 系列有更多优秀的产品。
优点：
1、光轴手感优秀、按键寿命长；
2、灯光效果优秀；
3、IP56级别防尘防水；
不足：
1、定位板有轻微翘起；
2、内置磁铁有一块缺失；
|
