[散热] 【外设堂—评测室】利民HR-22 Plus风冷散热器评测(+4节操)

  [复制链接]
发表于 2019-8-22 19:49 | 显示全部楼层 |阅读模式
包装
  利民针对Fanless应用的巨无霸散热器HR-22推出到今天已经差不多7年多了,其实从HR-02后期热管从焊接改到穿Fin就给很多风冷逼王泼了一盆冷水,HR-22的穿Fin设计成了最后的遗憾,不过到了今年利民把这个坑给大家填上了,HR-22的焊接热管版本HR-22 Plus来了!回过头来看一下,今天还愿意花将近700的价格买一个风冷散热器恐怕人不多,而且还有面对散热器安装兼容问题,利民这个时候推出HR-22 Plus多少也有情怀填充的意思,毕竟风冷逼王还没老。作为HR-22七年的用户,很高兴看看这次HR-22 Plus到底是否会续传经典,效能表现如何。




HR-22 Plus散热器包装


  这个包装感觉也没有当年的HR-22正规了,尽管都是牛皮纸盒,但是印刷的信息感觉非常山寨。而且暴力运输导致的包装磕碰也很严重。



参数表


  依然是巨无霸尺寸,重量达到了1170g,8热管焊接,附带了一颗利民TY143B风扇,这颗风扇在京东自营售价129,12v0.25a规格,这次带的风扇扣具跟之前的HR-22有些区别。这套HR-22 Plus目前价格是699元,已经达到超过了很多品牌的240mm一体水冷的价格,是否愿意这个价格选择一个风冷没有灯光的散热器,就看你有没有情怀了。



整体



附件一览


  全平台的扣具,其中散热器压力扣具中间带增压螺丝调节,也就是安装完毕后还可以用附带的工具来调节扣具的中央压力,以实现更稳定的固定。附带了一管TF-4硅脂,风扇减震垫,风扇扣具都有,安装说明书和质保卡,HR-22 Plus依然拥有长达6年的质保!



利民HR-22 Plus散热器



利民HR-22 Plus散热器


利民HR-22 Plus散热器


  HR-22 Plus还是经典的“歪脖”设计,150mm高的高度应该可以兼容多数塔式机箱,为了方便调节底座压力同时也可以有不错的安装兼容性,35片镀镍鳍片,散热器顶部和底部的散热片上都能看到单孔回流焊的焊孔,这也是区别HR-22的关键。整体热管和鳍片布局跟HR-22是没有区别的,只是单纯热管和鳍片改成了焊接固定。鳍片的开孔优化了散热面积,为了更好地利用Fanless的风道空间,这里其实Fanless依然不是No Fan,散热器上可以不安装风扇,不以为这机箱不需要风道配合,其实如果搭配好了,在HR-22 Plus上面挂一颗风扇的话反而可能达到比Fanless噪音更低、效果更好的表现。



整体




整体



整体


整体


  散热器到手后一定要看一下是否有“中奖”,比如鳍片磕痕,表面划伤,鳍片变形,遇到这些问题应该果断退货,毕竟这是一款利民旗舰级的风冷散热器。8根6mm的热管最外的一根有多处折弯设计。另外一侧,鳍片少了3片,为的是给带马甲的内存留出空间,其实HR-22 Plus鳍片间距比较大,相对来说更好吹透一些,毕竟这个尺寸的散热器如果考虑Fanless的话鳍片太密散热压力会很大。


整体



整体



TY143B风扇安装



TY143B风扇安装


TY143B风扇安装


  这组扣具安装不了更大的TY150,之前我的HR-22一直搭配TY150来用,尽管高度会更大,但是风量更大,出风面积也更大,一定程度还能照顾主板供电等部分的散热。不过TY150现在已经停产了,TY143B照顾这个散热器其实也够用。


TY143B风扇安装

细节


底座热管特写 布局没变



热管和底座焊料明显没有HR-22足了 热管和底座的缝隙有些很明显



底座特写



纯铜镀镍的镜面底座



底座侧面



热管折弯



热管与鳍片焊接部分特写



热管与鳍片焊接部分特写



鳍片特写



热管末端有些处理也没有HR-22规整


  细节上这次HR-22 Plus明显没有上一代HR-22用心。



性能


  我的这颗神雷E3-1231v3在测试散热器的时候非常受用,这是一颗低压高温的U,Hotwell架构名不虚传。机箱用的是Abo的Bunker,底部进风扇是利民TY150,测试分成三组,分别是HR-22,HR-22 Plus,同时后面又加了一颗TY143B做排风的优化组合,具体转数情况请参考下面表格。室温环境是29℃,机箱全封闭,其实属于相对较差的散热环境,仅供参考。



测试平台



硬件平台



待机温度



CBR15测试温度



FC测试温度



AIDA64 FPU AVX2烤机20分钟后测试


  HR-22 Plus的焊接热管带来的导热效率提升还是有的,不过不算很明显,核心温度有2~3℃的降低,其实如果搭配自带的TY143B作为排风扇,降低进风扇TY150的转数可以达到更好的温度表现,特别是FPU高负载情况下,平均核心还有8℃左右的降低,同时噪音反而比之前单独TY150的情况还要低,平时轻载下TY150可以处于停转状态,TY143B在600~800rpm之间就可以应对。


日常

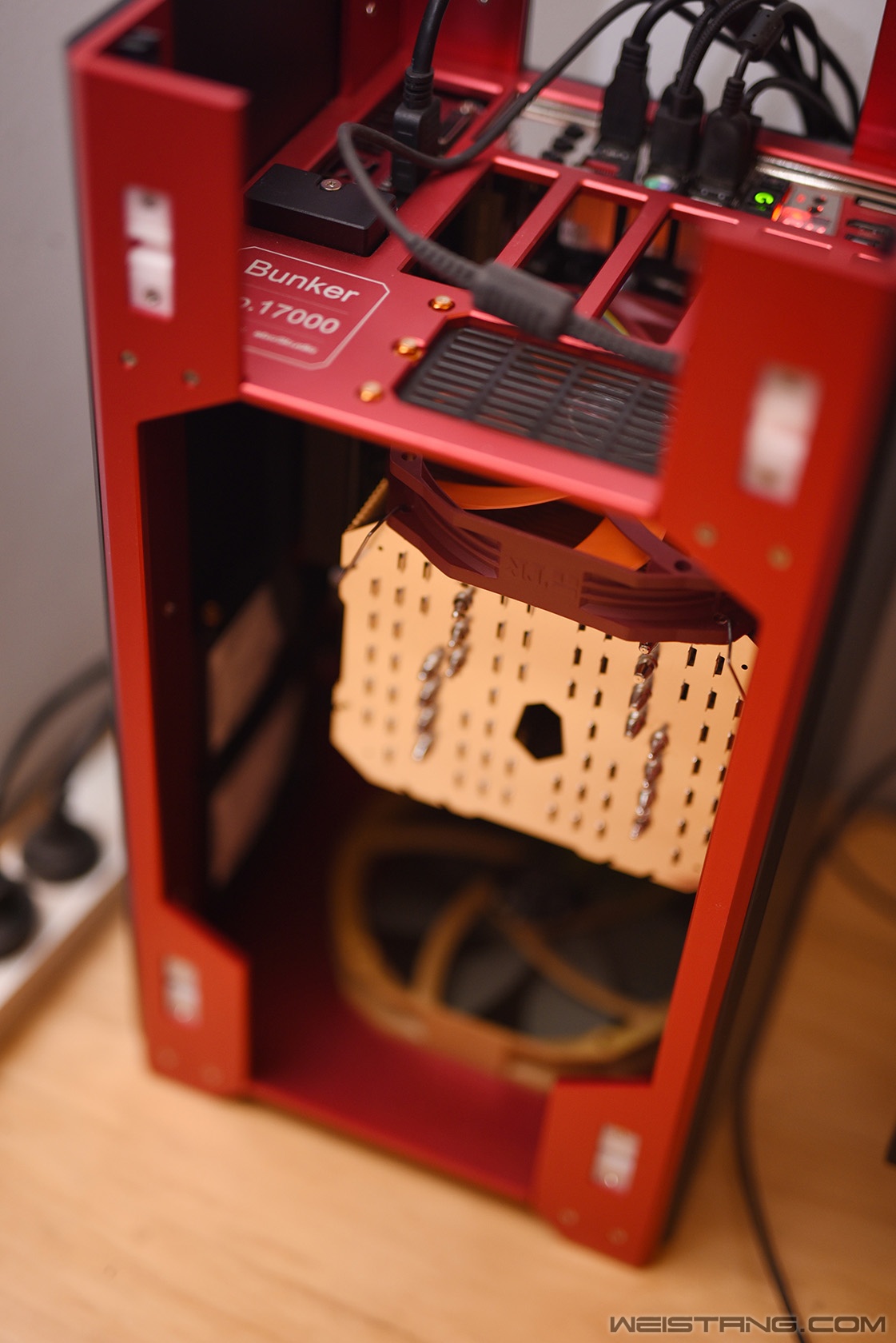

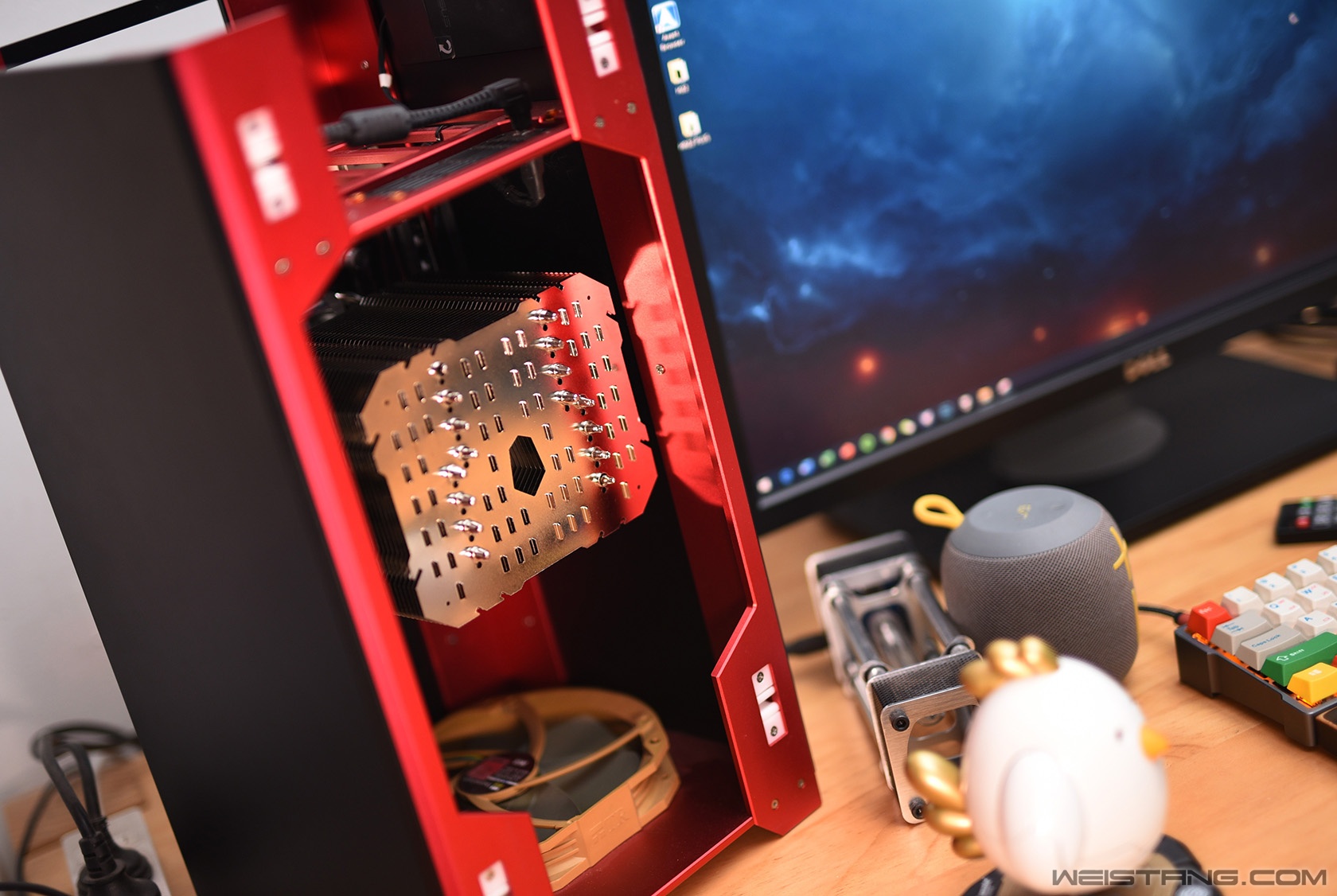

  这种尺寸的散热器安装风扇的时候可能会比较麻烦,如果机箱侧板可以拆开的话会方便一些,好在Bunker几个侧板都可以打开,这样才能挂上这颗TY143B风扇,理线也有点棘手,不过如果只是安装单独散热器的话就简单很多,内存兼容性ok的话几乎可以适配多数主板,歪脖设计可以把供电散热器部分给让出来,也不会影响机箱CPU散热器后面的12cm排风扇安装,显卡的话按照下图安装方法,如果不是背板上有其他凸出设计,完全不会有什么问题。







  玩ITX的话,HR-22这种巨无霸散热器反而点名率很高,如果Bunker这个箱子能再矮4~5cm的话,应该会更适合这种方案。










舍不得丢掉的两张X25-E 组个阵列当下载盘



换电池的G900 后来换了一次外壳




用了两年的G900 至今没有双击等问题



总结


  HR-22 Plus给玩家填了焊接热管的坑,单孔回流焊带来的导热效率提升是有的,但要想达到更好的效果还是要结合实际情况搭配风扇的组合。目前来看这种售价的巨无霸风冷散热器多数已经是情怀了,并且也不会出现多么明显的价格波动了。遗憾的是这次HR-22 Plus在一些细节做工上并没有之前的HR-22好,包括顶部热管末端和底座跟热管焊接部分,其他基本保持了原来的水平。再比HR-22 Plus更高阶的风冷,估计以后很难见到了,风冷逼王可以上车了。



利民HR-22 Plus风冷散热器
