续篇
之前我们分享了群晖DS1819+基于千兆LAN的体验和机械盘在不同阵列模式下的性能差异，这次我们来简单组一个万兆局域网，同时搭配SSD来看看基本的传输性能表现。说到万兆网尽管现在对于家庭用户来说可能门槛稍有点高，但对于玩NAS的玩家来说，其实万兆局域网还是很有必要的，并且现在搭建一套家庭万兆局域网的成本其实也不高。在设备方面，万兆交换是必备的，电口和光口的纠结，我还是推荐万兆电口交换的，毕竟布线成本会更低和更简单，但这里我们用的是MikroTik CRS305-1G-4S 四SFP+光口10G交换，因为体积足够小，性价比很高，存储方面这次我们用了两块2.5寸512GB容量的金士顿KC600 SSD，这款SSD也是金士顿针对行业较高写入需求同时兼顾性价比的产品。
群晖DS1819+ 8盘位NAS
群晖DS1819+ 8盘位NAS
在上一篇群晖DS1819+ NAS的体验评测中，除了一些简单的磁盘传输性能表现介绍以外，还分享了群晖系统几个非常好用的工具，包括Active Backup和Hyper Backup，以及通过Docker来实现私有云的一些体验，其实对于NAS来说，特别是家用的NAS应用，稳定和尽量兼顾数据安全才是最重要的，养成重要数据多备份习惯总是没错的。
方案

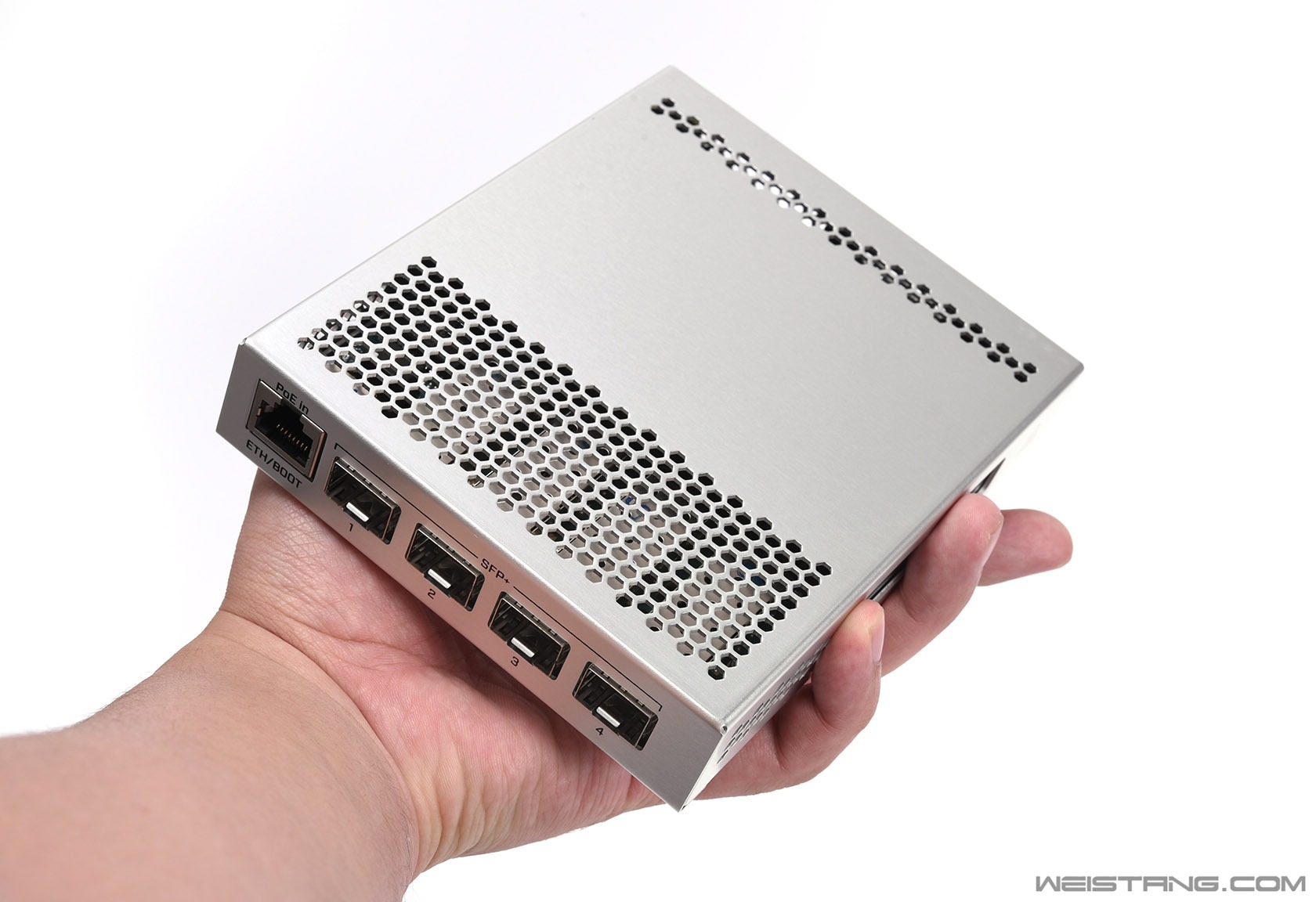

MikroTik CRS305-1G-4S+IN 4口SFP+万兆接口 还有一个千兆WLAN口
基本参数 CPU性能一般 但对于四口万兆交换来说完全够用
尺寸小巧 最大功耗18W 发热量不高
背面
MikroTik CRS305提供两个操作系统，可以自由切换，分别是RouterOS和更适合交换机的简化SwOS系统，其实还有很多的可玩性，但这里就是单纯使用SwOS来作为万兆交换来使用。

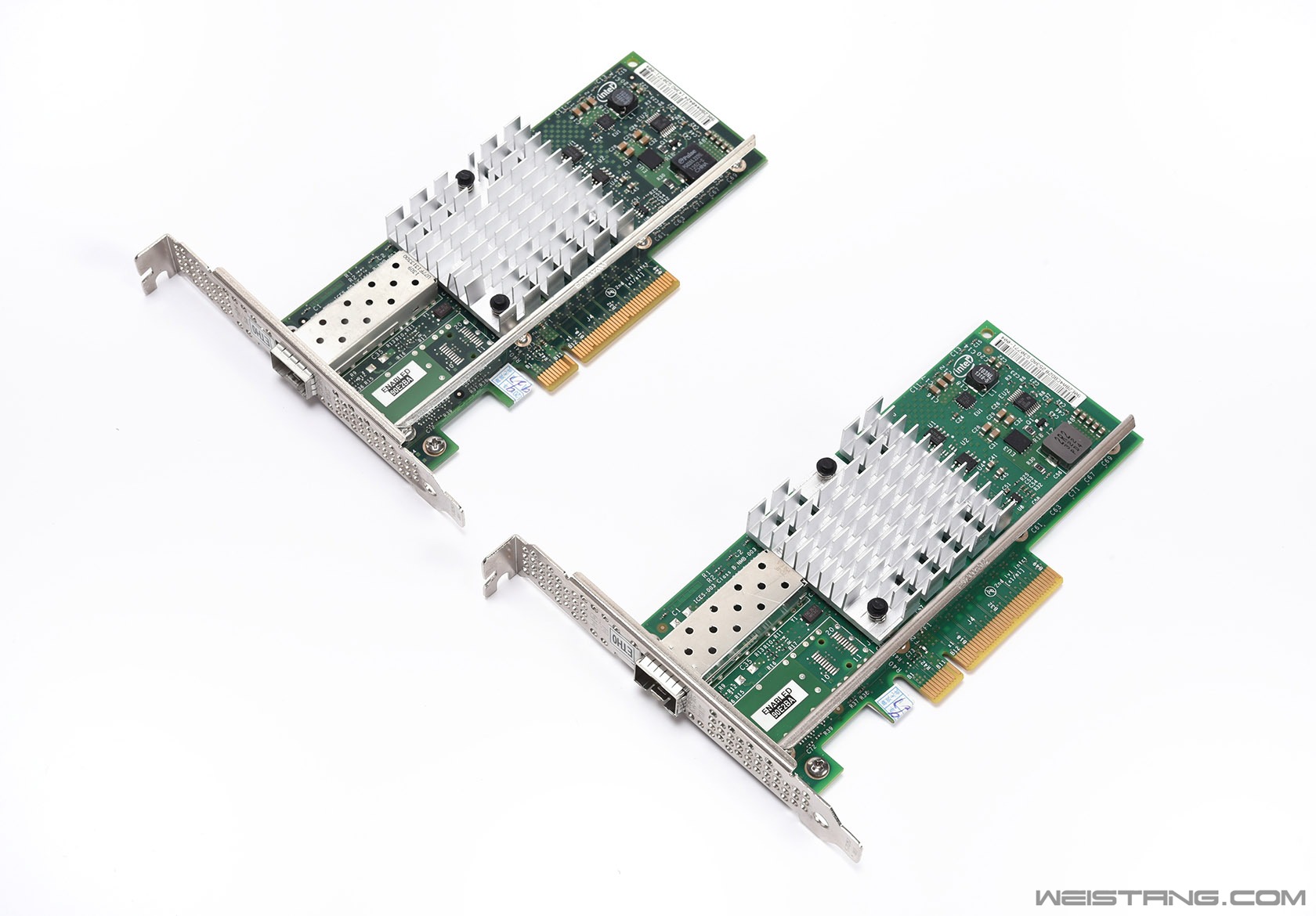

Intel X520-DA1万兆光口网卡 PCIe 8X接口
发热量不小 跟win10兼容没有任何问题
背面特写
Intel X520有单口和双口的两个型号，一般家用其实单口就够用了。至于线缆方案如果家里已经布好了超六的网线，那么搭配光交换可能成本会高一些，需要购买光电转换模块，这个成本比较高，如果是走SFP+的DAC铜缆以及多模的光纤线，对于家用来说DAC铜缆直连线性价比挺高，光纤线的话更多成本是模块，如果家里PC不多，那么选择两者都ok，推荐选择光纤方案。
群晖DS1819+提供一个额外的PCIe 3.0 x8插槽
这个插槽更多还是接万兆网卡 至于群晖的M2 SSD扩展卡的话意义不是很大
万兆网卡在这个位置散热还是不错的，安装需要更换矮挡板！
SSD
金士顿KC600 512GB SSD包装

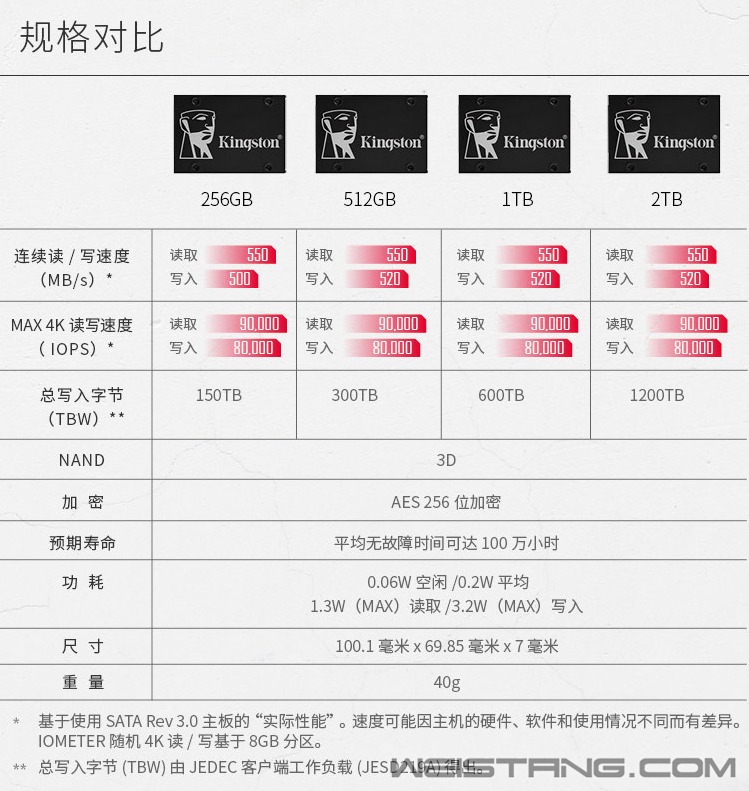

参数表
目前金士顿KC600 512GB SSD京东的价格是539元，官方提供5年质保，512GB容量型号的TBW总写入量达到了300TB，而最高容量2TB型号拥有1200TB的总写入量。采用SATA 3.0接口，向下兼容SATA 2.0，容量从256GB起跳，最大到2TB容量，适合一般PC升级或者侧重稳定性的行业用户。
金士顿KC600 SSD
金士顿KC600 SSD
金士顿KC600 SSD
金士顿KC600 SSD
拆解
PCB
PCB
主控用的是慧荣SM2259方案，这是慧荣一款针对SATA接口SSD的中高端的主控方案，搭配的是一颗金士顿封装的DDR3L 1600规格512MB容量的缓存，闪存颗粒用的是镁光64层TLC颗粒，PCB正反面各两颗，这套闪存和缓存方案也沿用到了今天的金士顿A2000系列SSD。

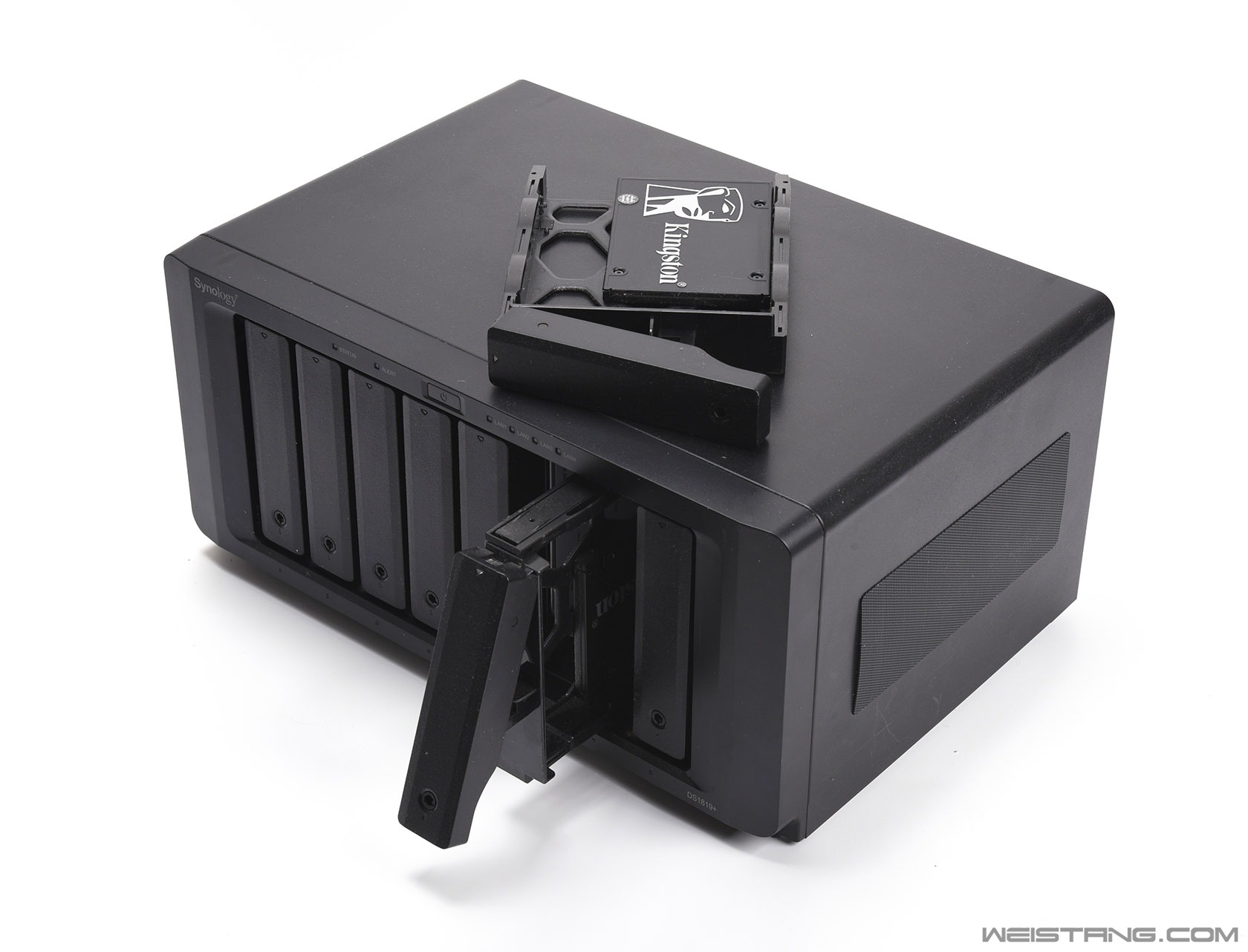

安装在DS1819+的硬盘托架上

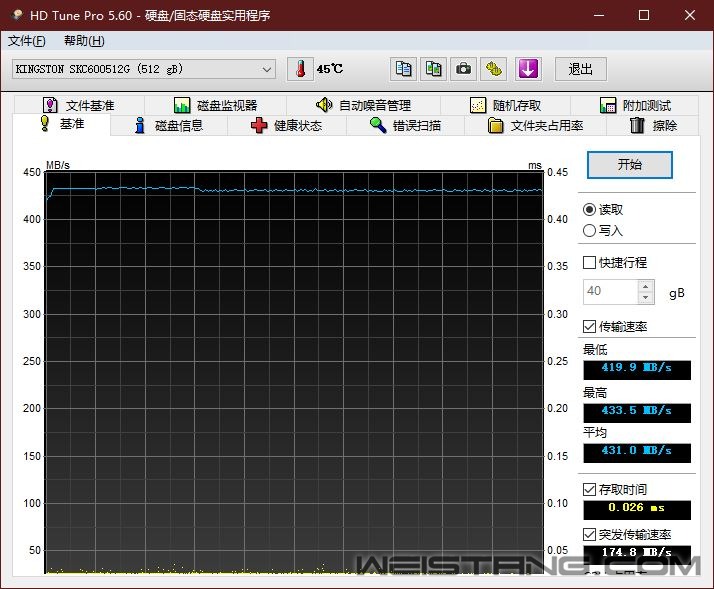

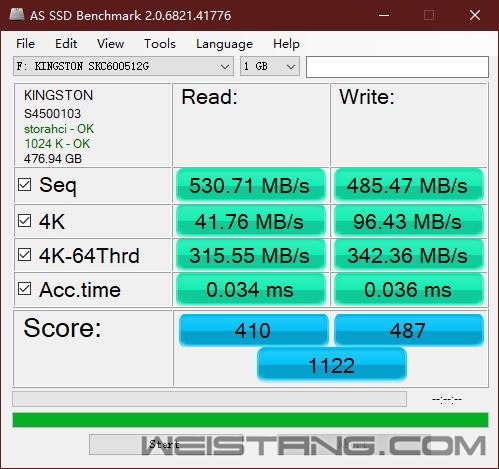

下面先来看一下金士顿KC600接入PC后的性能测试，是单盘，没有组阵列！
整体表现性能在SATA接口的SSD中属于性能比较优秀的水平，同时拥有很好的稳定性。
体验

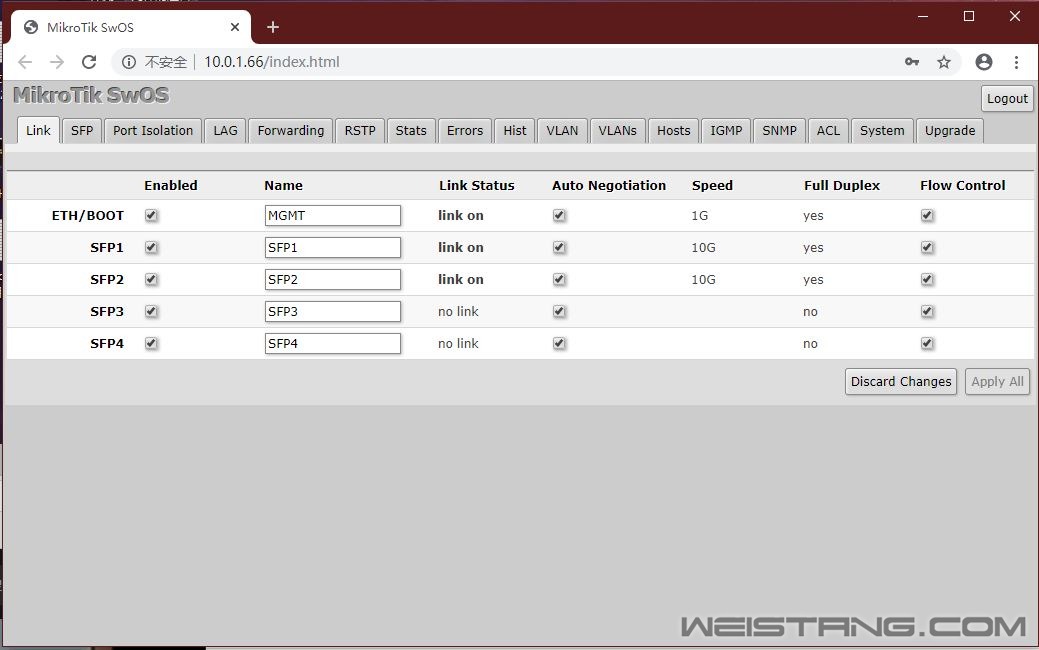

这里体验测试我们直接分享PC跟NAS之间的传输情况，PC的配置还是i9 9900K+ROG M11F+HyperX Predator DDR4 3600 8GB×4+Intel 750 400GB+Intel 760 512GB，网卡是前文说的Intel X520万兆光纤网卡，用的是多模双纤+光模块的线缆组合。PC和NAS同时安装好万兆网卡后再配置CRS305万兆交换，MikroTik SwOS设置非常简单。
10G万兆连接达成 接下来要简单配置一下PC和NAS的万兆网络
在群晖设置中的网络部分开启万兆网的巨帧
两张金士顿KC600组成RADI0模式 最大化性能
在群晖存储管理员中能看到KC600 SSD的健康情况以及当前温度
在iperf3流量测试下 PC端发送基本可以达到10G万兆水平
万兆局域网 KC600 512GB RAID0下CDM测试
万兆局域网 KC600 512GB RAID0下CDM测试
CDM测试基本达到了万兆网络的水平，在32GB样本测试中持续读取有点下降，估计跟网络设备有些关系。建立iSCSI LUN映射磁盘后，又进行了CDM的测试，测试成绩如下，
Fast Copy读取测试
Fast Copy写入测试
总结
家庭NAS组万兆网络采用SSD+大容量氦气HDD其实是一个不错的方案，SSD组阵列可以作为下载盘或者数据中转盘，在万兆局域网下可以提供比较理想的传输表现，同时也不会有明显噪音，后期可以我们休息的时候对SSD中的重要数据备份到机械盘中，比起8张机械盘组RAID6，如果家里没有额外备份NAS或者经常进行冷备份的话，反而阵列出问题后处理起来更麻烦。未来NAS即将进入到SSD入场的时代了，更低噪音，更高的IOPS，更好的性能，NAS玩家打造万兆局域网的话完全可以考虑SSD的方案。
