Tt G821飞行家 W1 wireless game 三模游戏机械键盘拆解评测

S-ing

〓文前言〓
▼很荣幸参与了一款三模键盘的小范围试用活动，感激各位大佬的支持！可惜一直苦等，此产品从2018年一直到2019年末才第一次真正接触！本打算2019年凑齐全套无线外设的。RGB的时代我个人感觉过去了，退去华而不实的炫丽，本真的实用主义才是王道！

〓相关参数〓
1.轴体：Cherry樱桃MX茶轴，无背光。
2.特性：N-Key Rollover无冲方案；FN+1/2/3用户蓝牙3组设定模式自由切换；2.4G与蓝牙4.2快捷切换按键；Game/win键锁定切换快捷滑块；音量滚轮旋钮；一键静音按键。加厚PBT镭雕键帽。侧面独立电源开关（可检测电量），长时间不使用自动休眠。
3.宏键：不支持宏录制。
4.接驳：Type-C、2.4G无线（支持1000Hz/1ms）、4.2蓝牙。
5.尺寸：442mm(L) x 220mm(W) x 40mm(H)  。
6.重量：1408g。
7.驱动：免驱。Win7下蓝牙4.2方案不可用。Mac OSX特殊功能按键不可用。

〓开箱〓

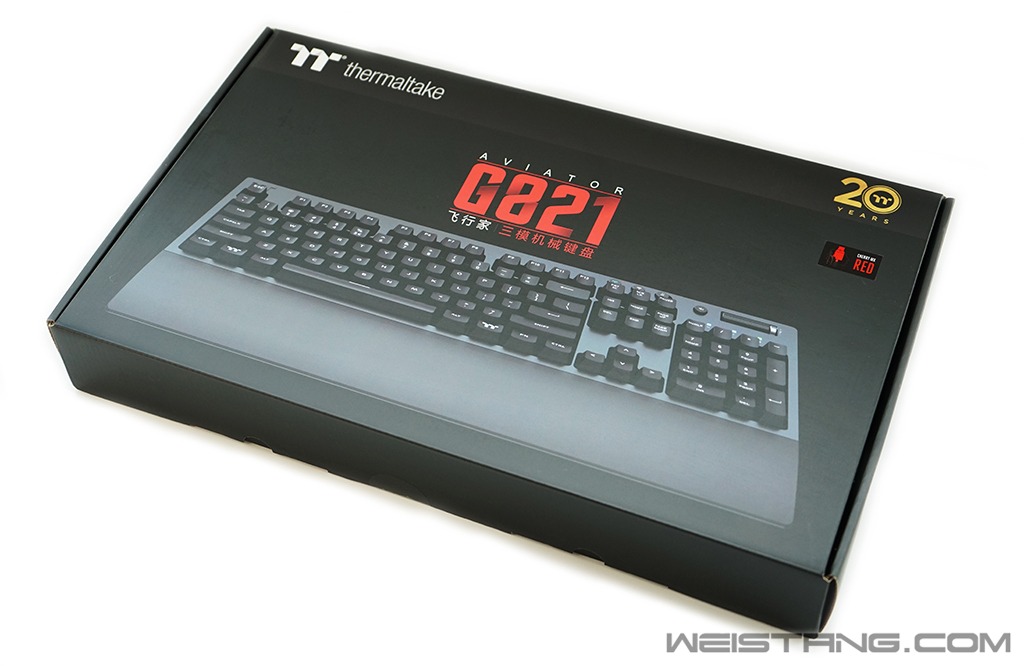

▼Tt G821飞行家 三模游戏机械键盘外包装。右上角印有金色20周年纪念字样。

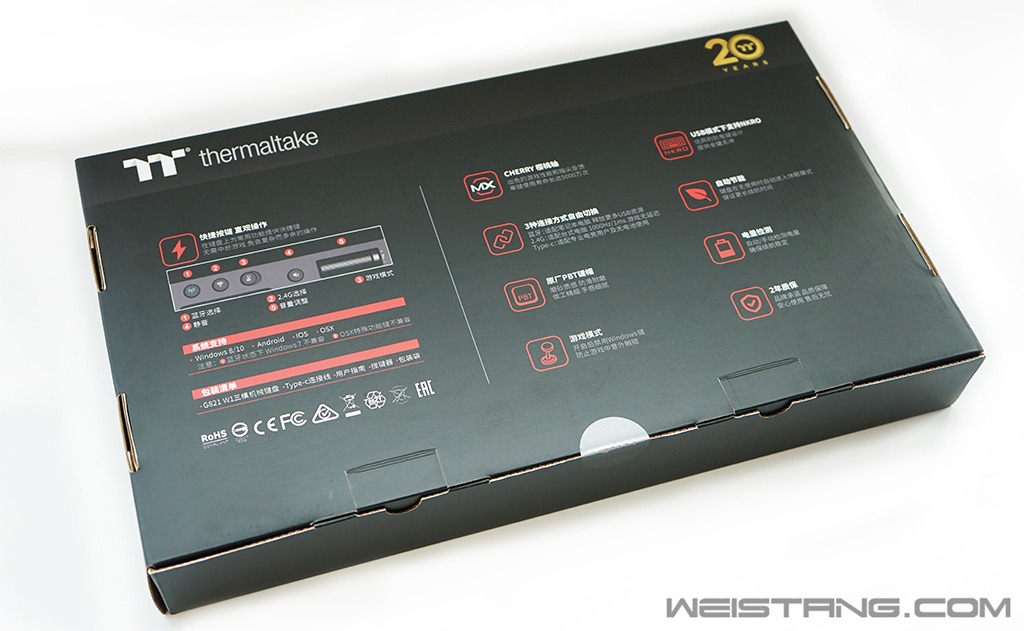

▼包装盒背面。

▼包装属于简洁风格，没有过度包装的材料。居然买键盘配送了两节GP的AA（5号）电池。

▼Tt G821飞行家 三模游戏机械键盘全家福：键盘主体X1、AA（5号）电池X2、Type-C尼龙接驳线X1、钢丝拔键器X1、说明书质保卡X1。

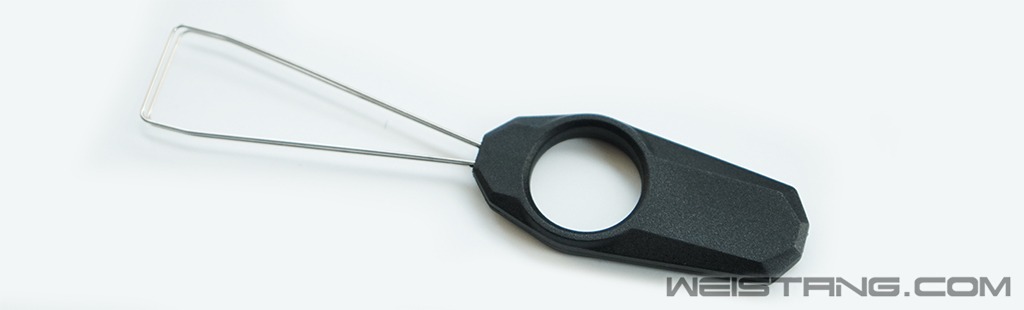

▼钢丝拔键器，这个没什么好讲的。你觉得好用它就好用。

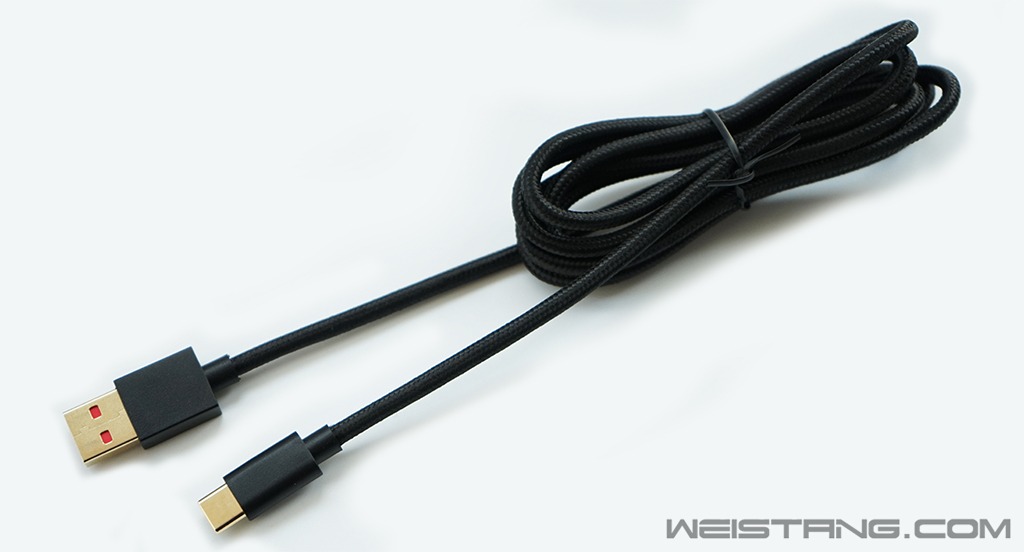

▼Type-C尼龙接驳线缆。镀金口。线缆长151cm（不含接头部分）、线径4mm。

▼很多朋友第一眼看到这个键盘说大，我是这样看待这个问题的。整个键盘属于窄边框设计，其实相较于以往的键盘来说，不算大。当然我平时都会给自己的键盘配木质掌拖，G821自带一体式掌拖也就觉得其实尺寸OK，能接受大小。毕竟，即便是不用掌拖的朋友，有掌拖设计还是舒服。当然，如果设计成分离式的掌拖，我会觉得可以照顾到更多的用户需求。

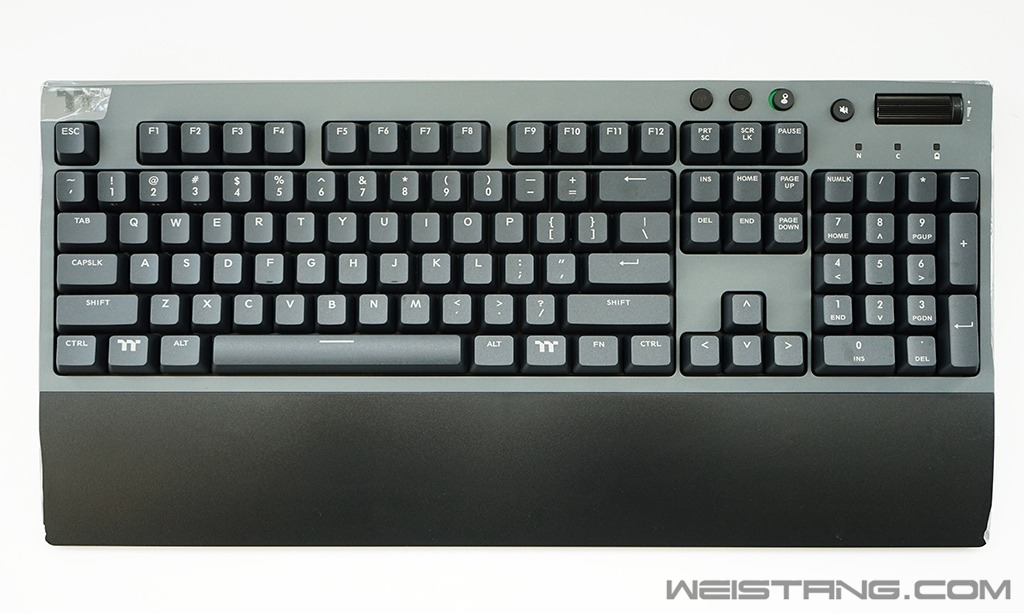

▼G821键盘俯视图。左上角TT的LOGO，并不会发光。

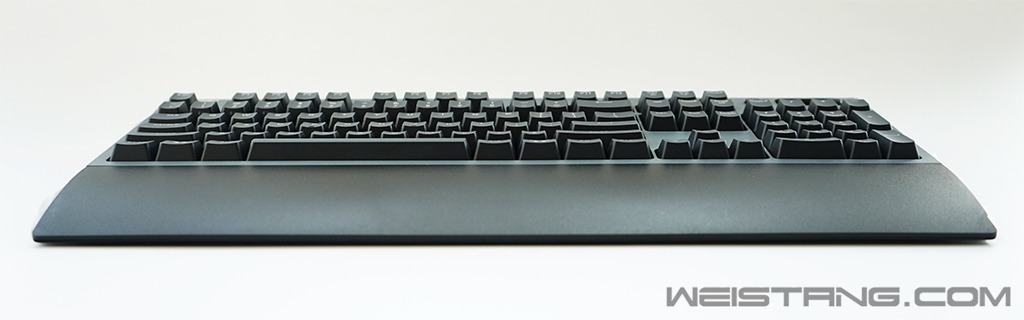

▼键盘正顶面。

▼键盘正底面。

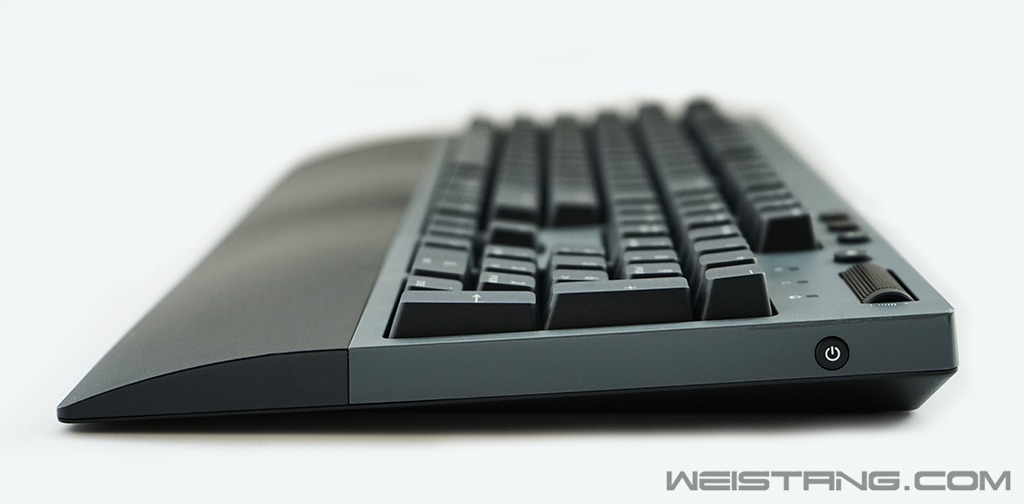

▼键盘有侧面。圆形电源按键一枚。长按开关机，短按可检测电池电量。

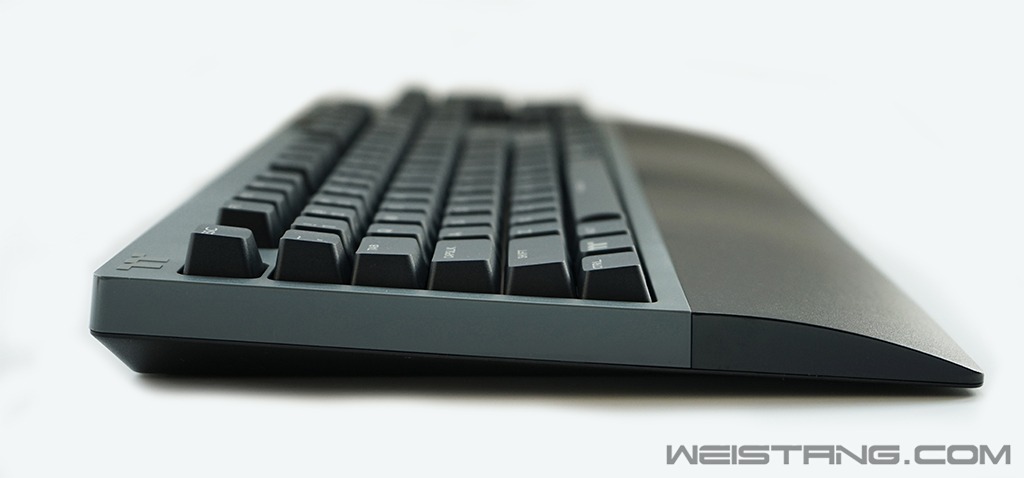

▼键盘左侧面。可以明显看出键盘才有2色配色，键盘区采用钛灰色，掌拖部分采用磨砂黑色。

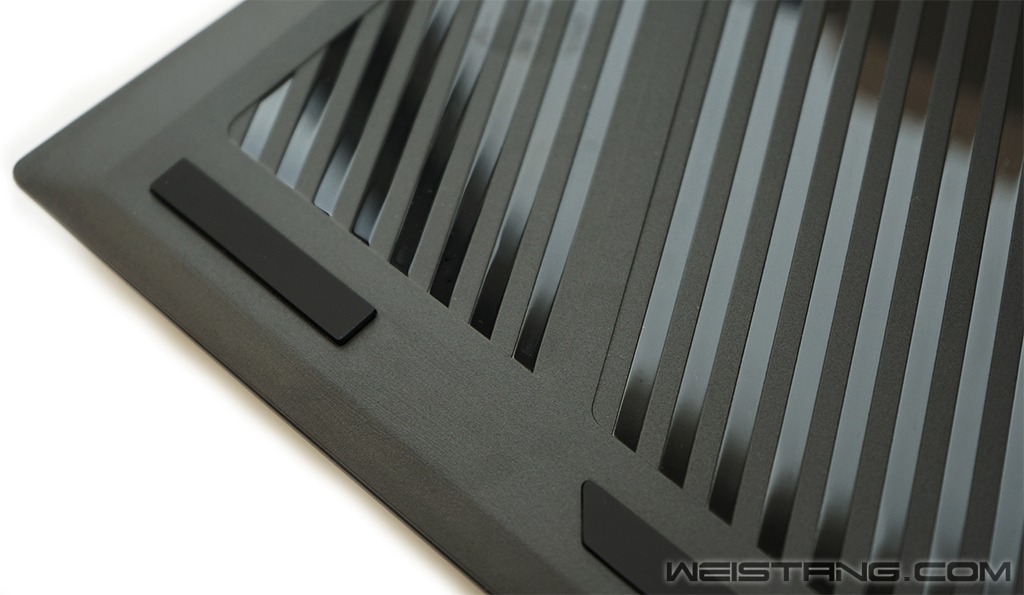

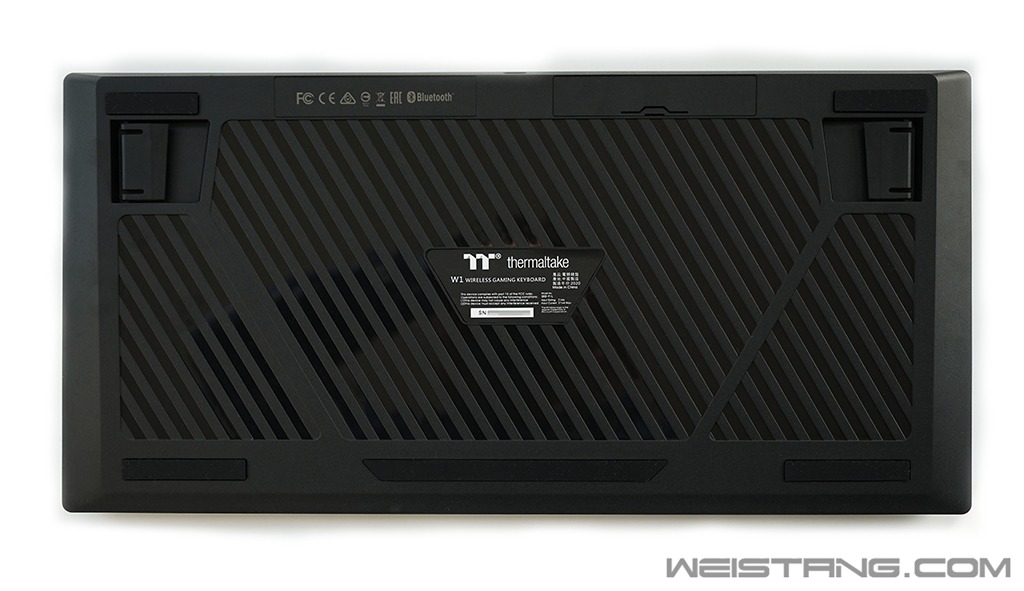

▼键盘底部。亮条配合斜向磨砂条纹做的细节处理。

▼换个角度。

▼支起二级支脚效果。

〓细节〓
▼先说这个二级支脚，斜向的设计。仔细看右图，而且是橡胶与ABS一体设计。

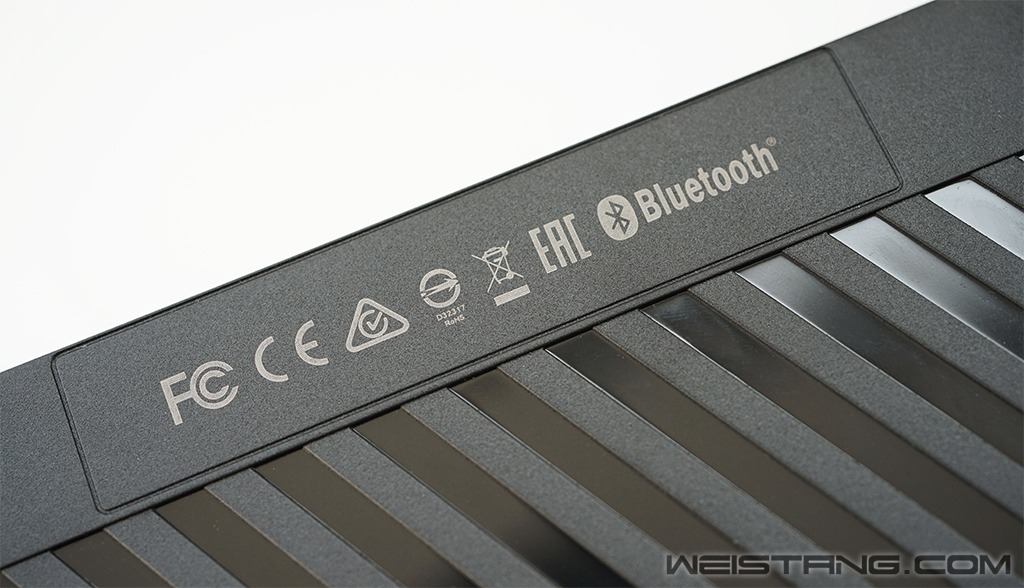

▼激光雕蚀FCC、CE等认证。

▼电池舱门。缝隙精度公差还可以。

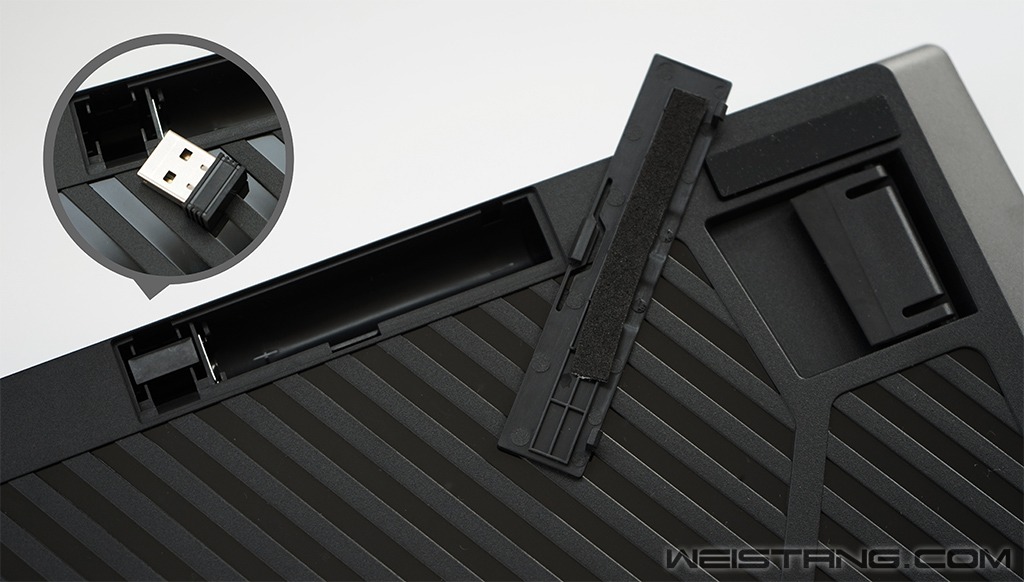

▼打开电池舱盖，可以看到适配的2.4G无线接收器。

▼底部橡胶防滑垫。

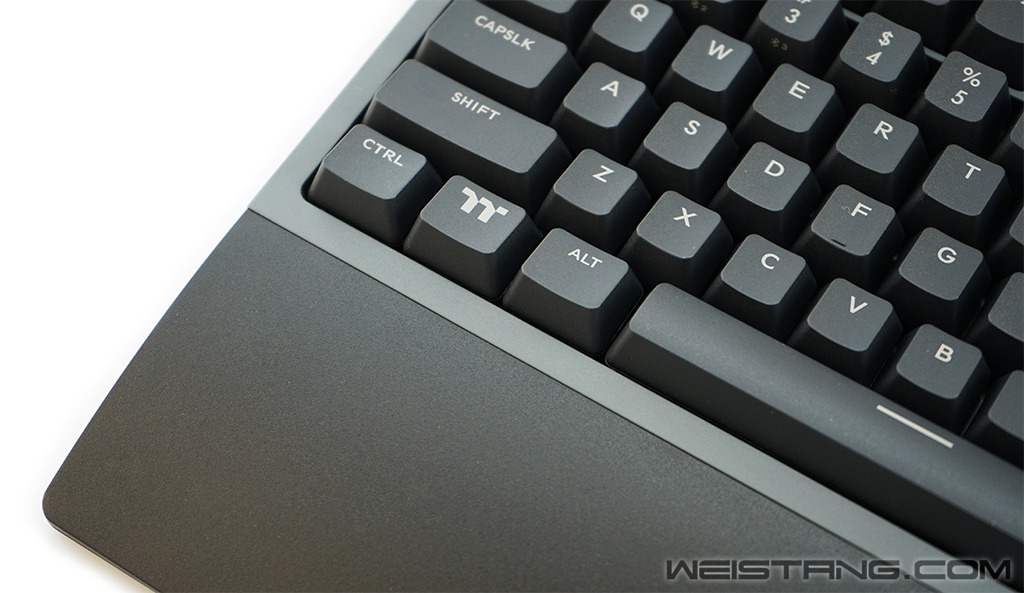

▼整个键盘钛灰色正面部分采用磨砂肌理。侧面则采用抛光亮面工艺处理。1/2/3为蓝牙3组模式快捷切换。

▼加厚PBT正刻镭雕键帽。长时间使用，字体会变暗沉，甚至磨损到没有。

▼注意键盘上下的缝隙契合度。

▼左侧上下缝隙契合度 。

▼右侧上下缝隙契合度。

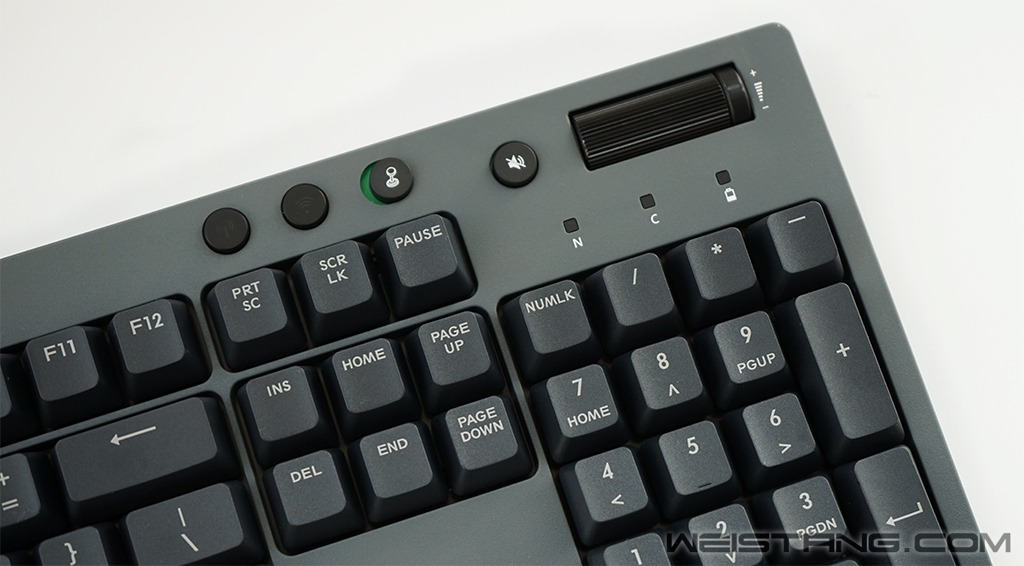

▼右上角分别是蓝牙按键、2.4G按键、Win锁定、一键静音、滚轮音量调节。3枚指示灯分别为Number Lock工作灯、大写字符状态灯、电池电量显示（分别会从100%-25%：绿色、淡绿色、黄色、红色。）

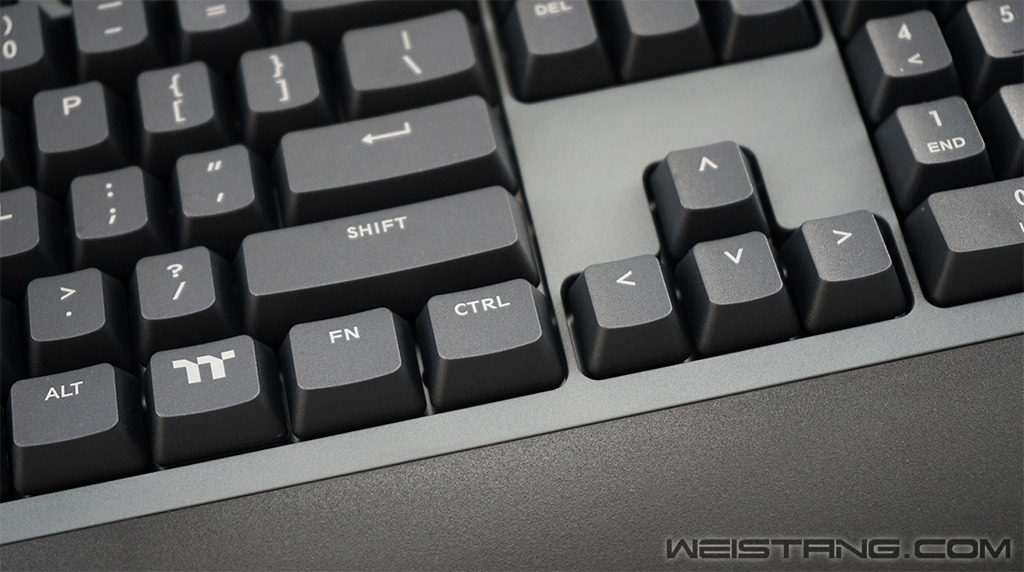

▼注意这个细节处理，由于侧面（左右、顶部）均为抛光亮面处理，到底部这部分做了磨砂过度。细节做的还是比较考究的。

▼拔掉键帽，全部樱桃MX红轴。大键位采用卫星轴设计（卫星轴都涂油润滑脂）。我觉得还是有必要说明一下，莫要有所谓的卫星轴就“肉”，平衡杆“不肉”的残念。有些产品，做的卫星轴也“不肉”。

▼蓝色与红色键盘为常规ABS材质OEM 键帽，两侧为TT G821 PBT加厚键帽，键帽厚度1.5mm。可以明显看出厚度，之前手上的PBT键帽送了朋友，这里没办法对比了，很是遗憾。

〓拆解〓
▼参照红圈处，将相关位置键帽移除，取下17枚十字螺丝即可。背部（底部脚贴），共4枚螺丝，取下即可。这里我想说明下，我是第一次接触到这样设计固定上壳的键盘。按照以往经验，这种三层堆叠方式的结构，上壳与底壳连接，键盘PCB总成（含定位钢板）都是直接螺丝固定或卡在底壳上的。只有“省料”方案结构的产品才会像G821这样固定。比如，很多裸轴的键盘，由于没有定位钢板（上壳多采用铝质，同时该上壳有充当定位板的功能）。上壳会采用螺丝直接固定在下底壳（一般多为工程塑料材质）上。当然，G821上壳与底壳结构固定也有暗扣设计，还好不难拆离。磨具精度还算不错，缝隙比较均匀。

▼打开键盘内部。

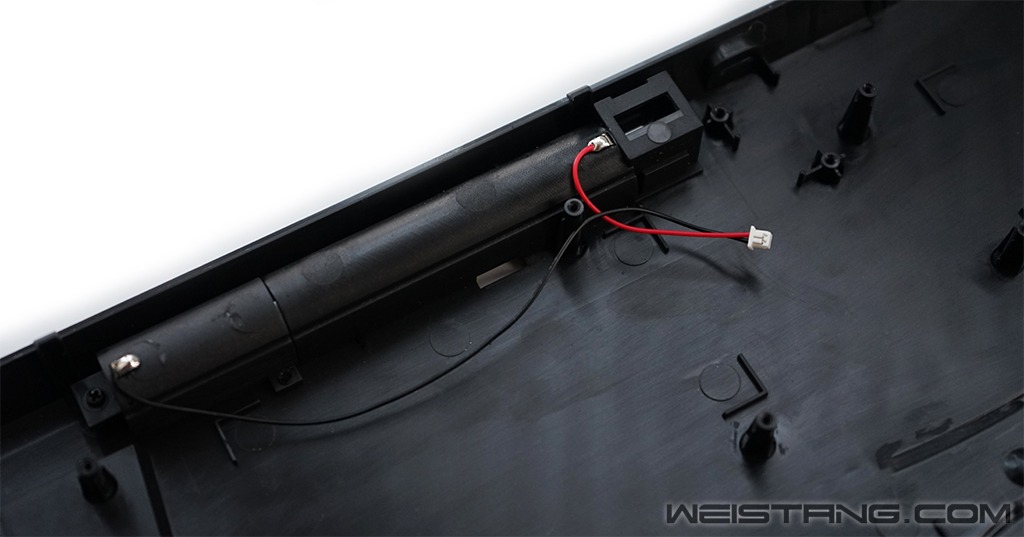

▼移除飞线插排。我们先看电池供电总成部分。很简单的两根线缆直接连接供电PCB总成。该总成同时兼备有Type-C接口。

▼为了后期易维修，产品多处都采用插排飞线结构。对于一些易损件来说很是靠谱的方案。我居然说电池仓是易损件儿？可能有些朋友没遇到电池因长期未更换（或劣质电池），导致漏液损坏金属接触垫片的情况。

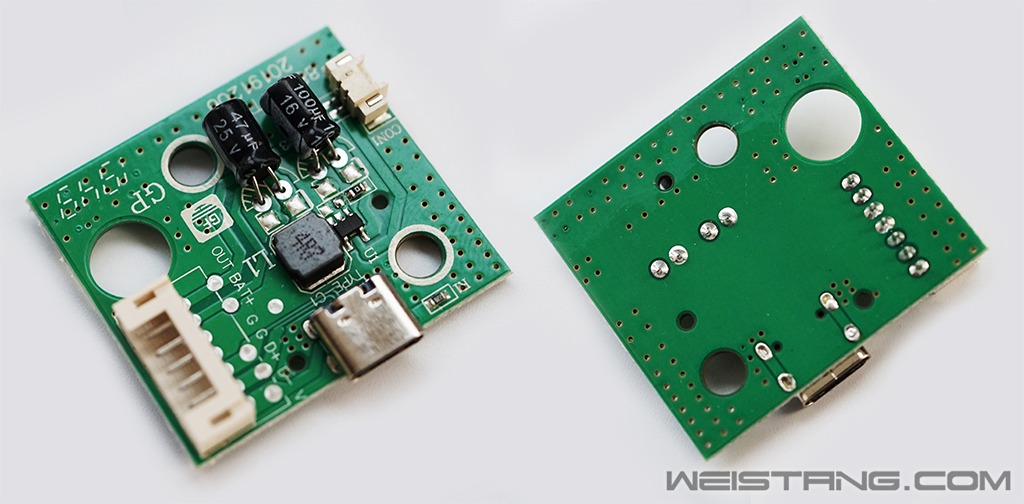

▼2枚直插电容，配合一枚4.7Ω电容电感。组成了供电PCB总成部分。

▼参看红圈处的7枚螺丝，移除即可分离PCB总成和上壳。分离时注意左上角的滚轮总成排线。

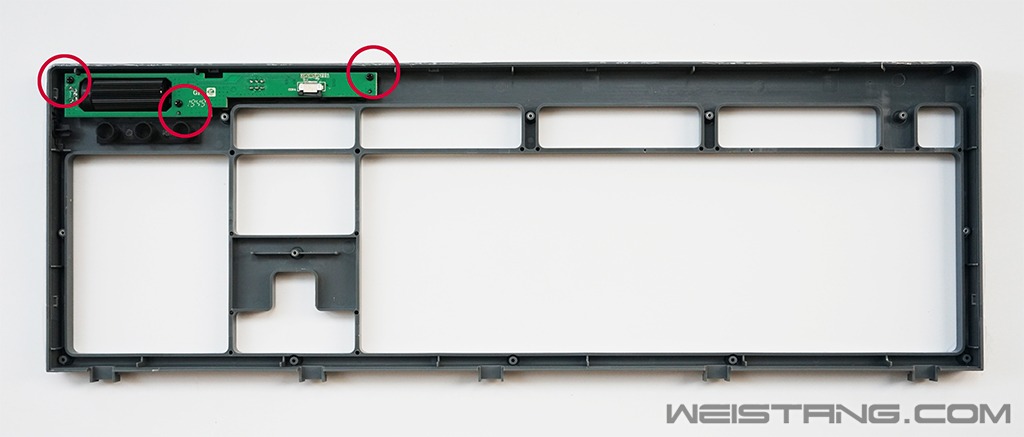

▼参看红圈处3枚螺丝移除，滚轮/特殊按键PCB总成分离。

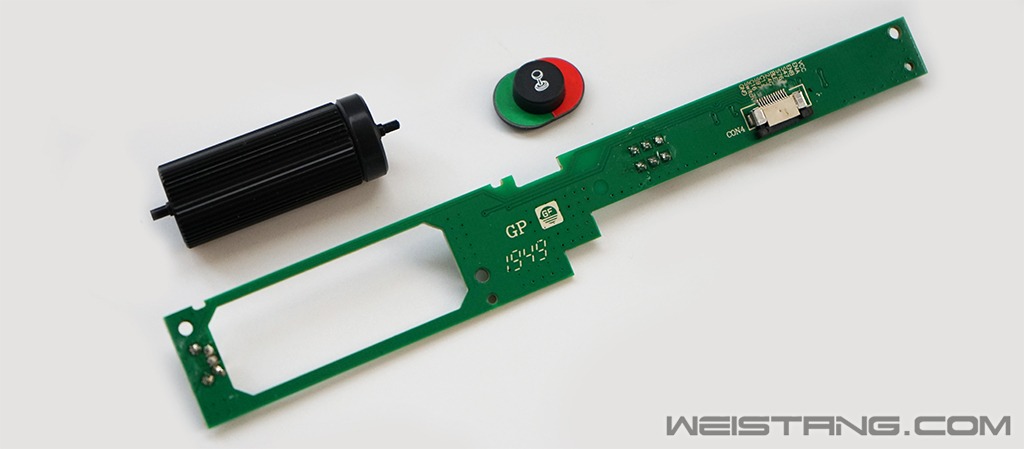

▼先看滚轮/特殊按键PCB总成部分。Win锁定按键滑块，下部PCB总成。

▼音量滚轮部分采用kailh凯华的机械编码器。蓝牙和2.4G按键贴片微动部分，都设计了一颗LED。蓝牙为蓝色LED、2.4G为白色。
▼键盘PCB总成。右侧的开关键内部微动方案。

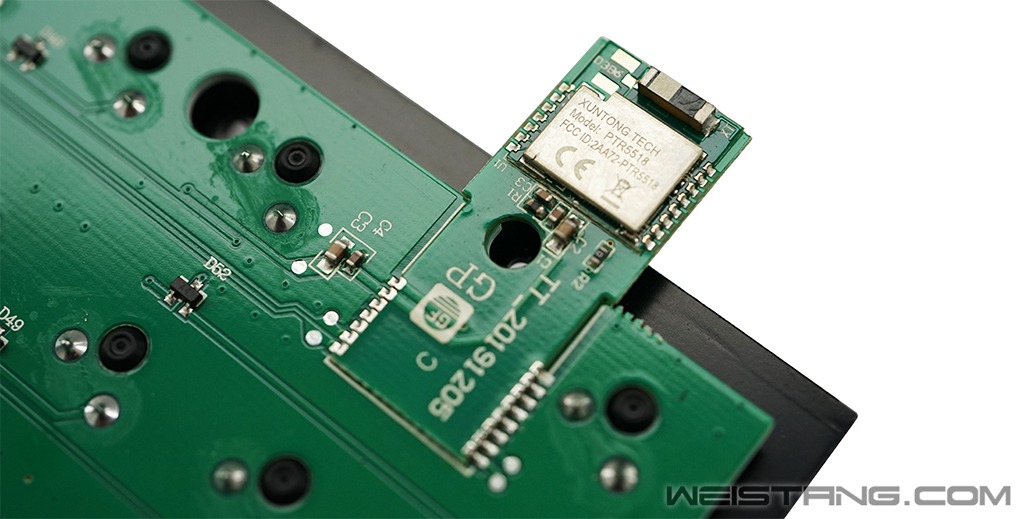

▼4.2蓝牙模块方案采用xuntong TECH迅通科技PTR5518，该方案参看http://www.freqchina.com/plus/view.php?aid=925。我这里就不在细讲了。伸出的PCB总成方案，也保证了产品的信号高强度（不被干扰或屏蔽）。

▼又见2枚直插电容。元器件及焊点细节。

▼主控MCU因被擦除了品牌，型号未知。

〓上机&游戏体验〓

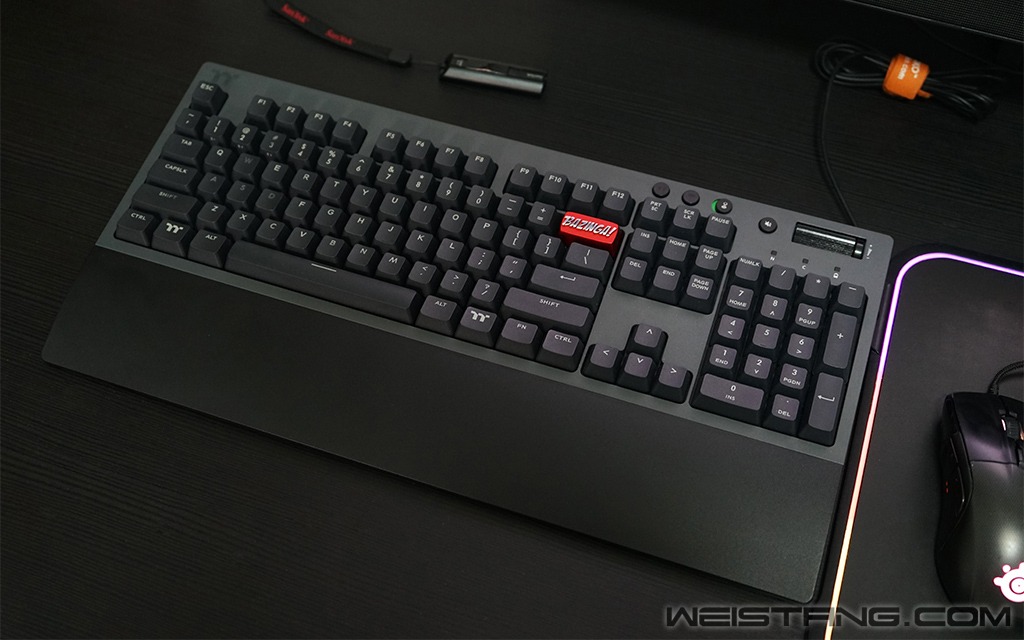

▼整体放置桌面就这么大。终于告别了桌面因为线缆杂乱的情况。

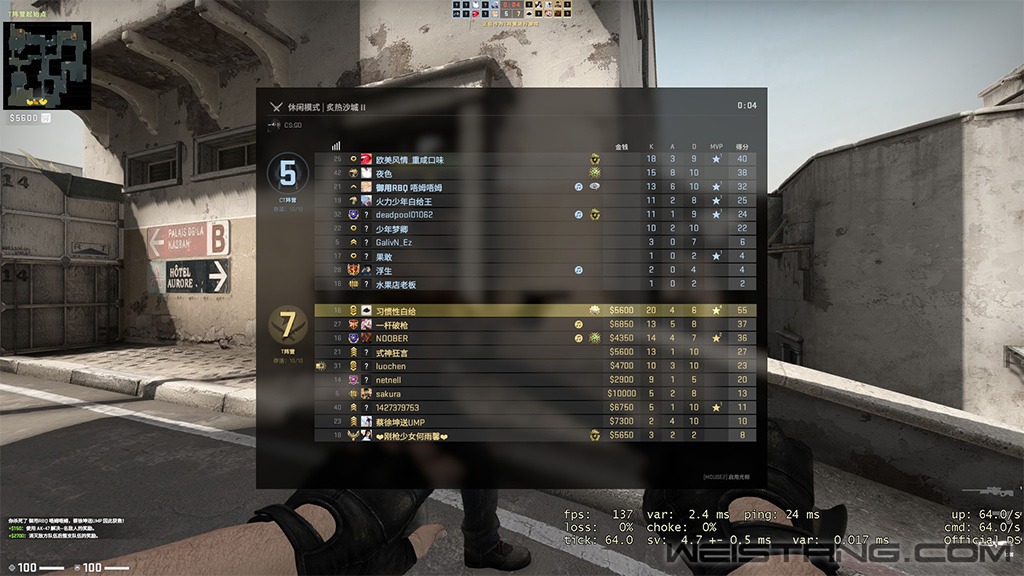

▼重要的事说三遍！此键盘是游戏键盘！游戏键盘！游戏键盘！所以不要在讲这个键盘是办公之类的巴拉巴拉了，拜托，拿到键盘的朋友，你体验下游戏，疯狂操作下，跟有线模式下比，完全无差体验！这里说一些情况，目前手上的产品使用上，包括日常易用上都不错，问题当然也存在。比如游戏模式情况（蓝牙下），会略微感觉费电。商超内标准的AA（5号）电池（以绿色GP电池为例），基本从换装新电池到完全没电，键盘可以持续工作大概50h左右。2.4G下我没有特意去体验。两者功耗看方案参数大差不差。掌拖部分塑料感明显，敲击触摸都会有塑料的“空荡回声”，缺少了敦实的感觉。键帽如果整体换成侧刻镭雕，耐用度会更高一些，起码字体不会因为几周的使用下来变的暗淡。
