AMD,YES！3600X+ROG STRIX X570-F+乔思伯TR-03“大三角”机箱装机

逸行风

       原本计划在双十二给朋友装出来这台机器的，但他在双十一爽一时，结果没钱了，直到12月末才拉着我一起入手EVGA的2080，后来我忙着收拾桌面参加桌面SHOW活动，正好最近得闲就整理了这篇乔思伯TR-03机箱装机分享一下，这么说来……这篇分享可以说是延期了将近两个月，哈哈哈。

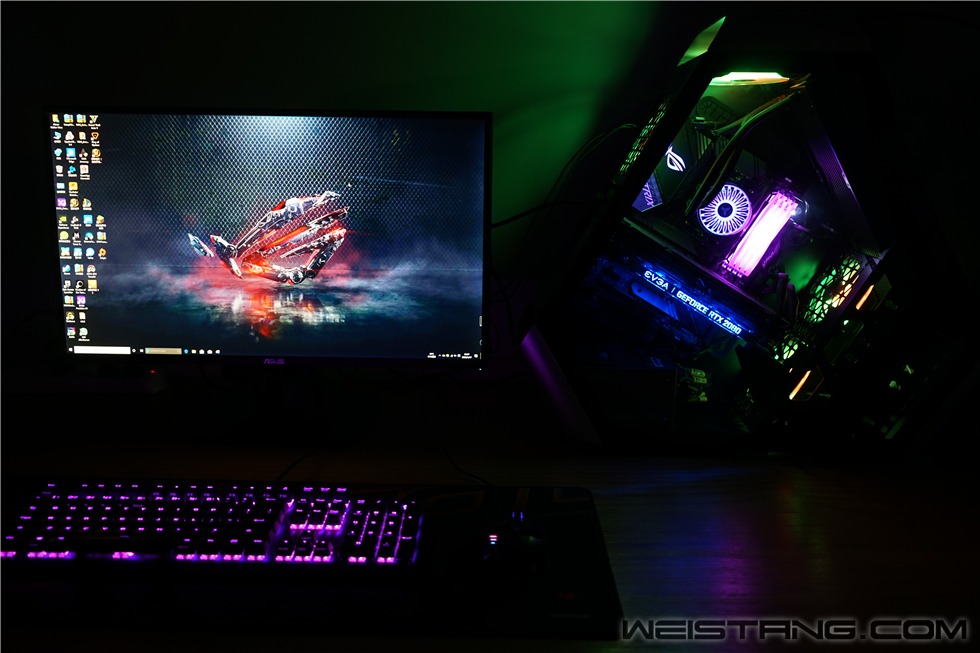

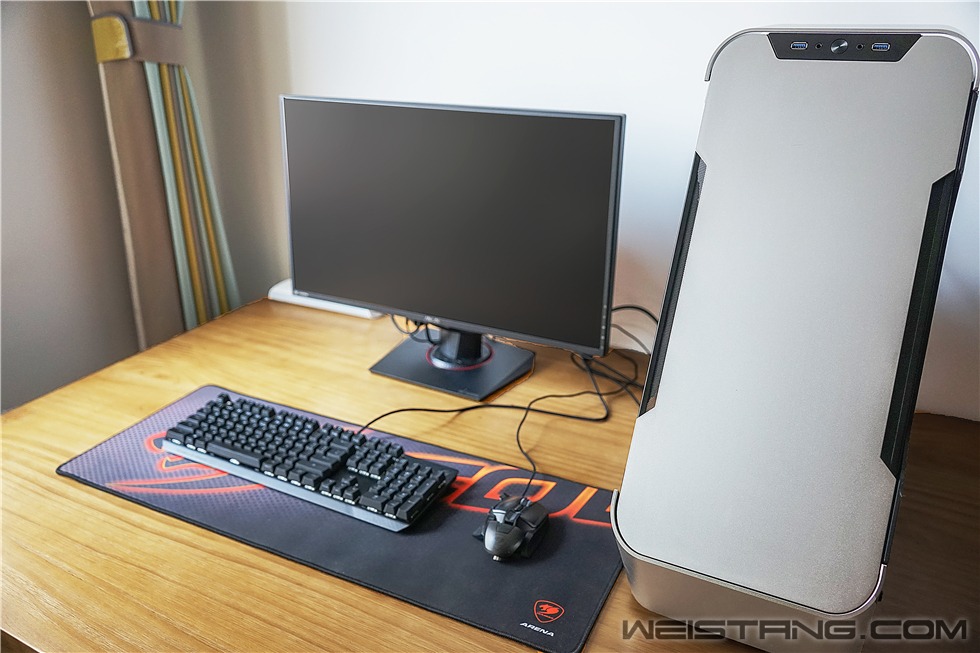

先上张整个桌面照
配置：
CPU        AMD 3600X
主板        玩家国度（ROG）STRIX X570-F GAMING
显卡        EVGA GeForce RTX 2080 FTW3 GAMING
机箱        乔思伯TR-03
散热+风扇        乔思伯（JONSBO）JELLYFISH水母360 幻彩一体式水冷+FR-701幻彩风扇
内存        威刚（ADATA） DDR4 3000  XPG-龙耀D60G 8G*4
电源        安钛克 HCG-X850高端金牌全模组
SSD        影驰 名人堂HOF PRO PCIe4.0 1TB M.2 SSD
显示器        华硕TUF Gaming VG27BQ 27英寸电竞显示器


开箱


       要说过去的2019年Computex有什么令我无比期待，那必须是AMD正式对外公布的Zen2处理器，自那开始我一直在关注Zen2的各个话题，RYZEN5 3600X拥有6核心12线程设计，采用最新的7nm工艺制程，拥有32MB高速缓存、基础频率为3.8GHz、最大可加速至4.4GHz、TDP95W、并支持PCI-E4.0（我打算尝鲜PCIe4.0存储好久了~）。相比3600，3600X基础频率和最大加速频率都更高一些，所以就给朋友选的3600X啦

    别的照片都看的疲劳了，就一张吧


主板


       3代锐龙必须搭配X570芯片组才是完全体，ROG的STRIX X570-F参上

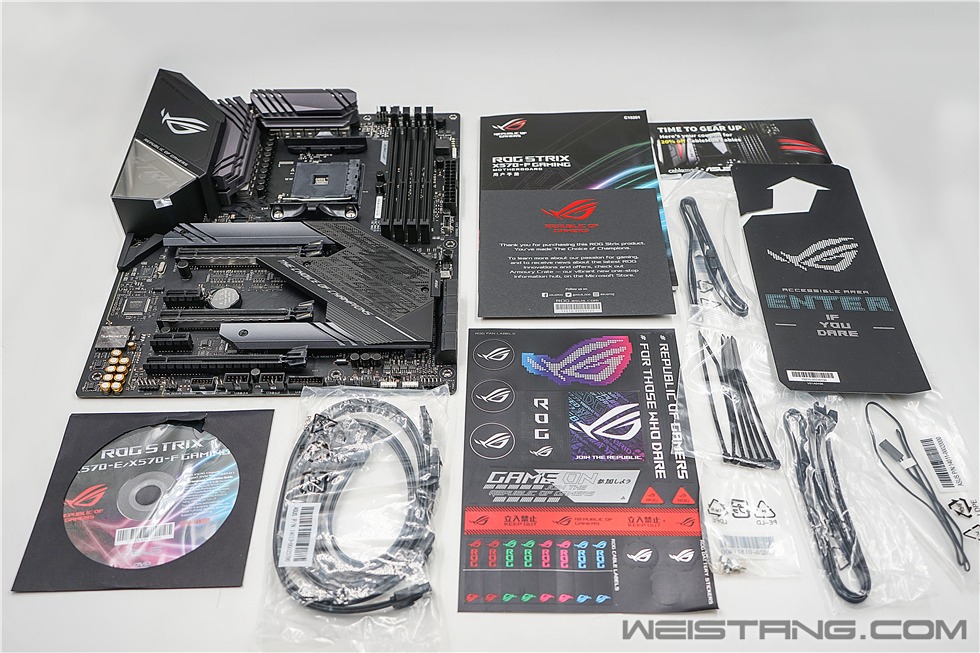

        全家福，除了STRIX X570-F GAMING主板本体以外，配件非常丰富，Sata数据线，M.2螺丝以及M.2安装套件，还有2条可编程LED延长线、束线带一应俱全

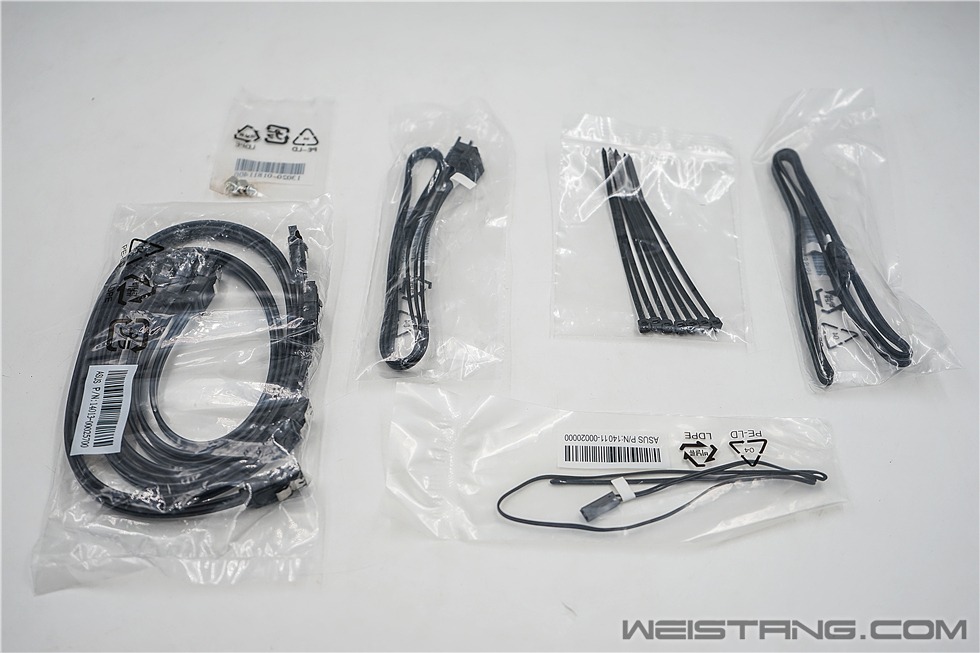

      线材再来一张

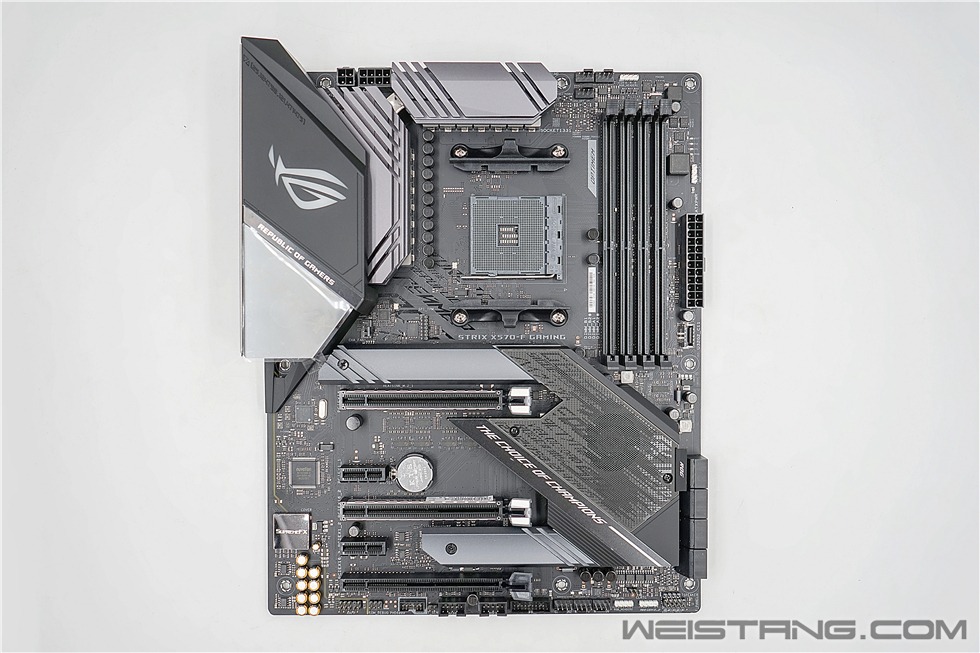

      STRIX X570-F GAMING是标准ATX板型，黑灰配色，I/O接口上的盖板上的ROG败家之眼和REPUBLIC OF GAMERS彰显了他的身份和血统

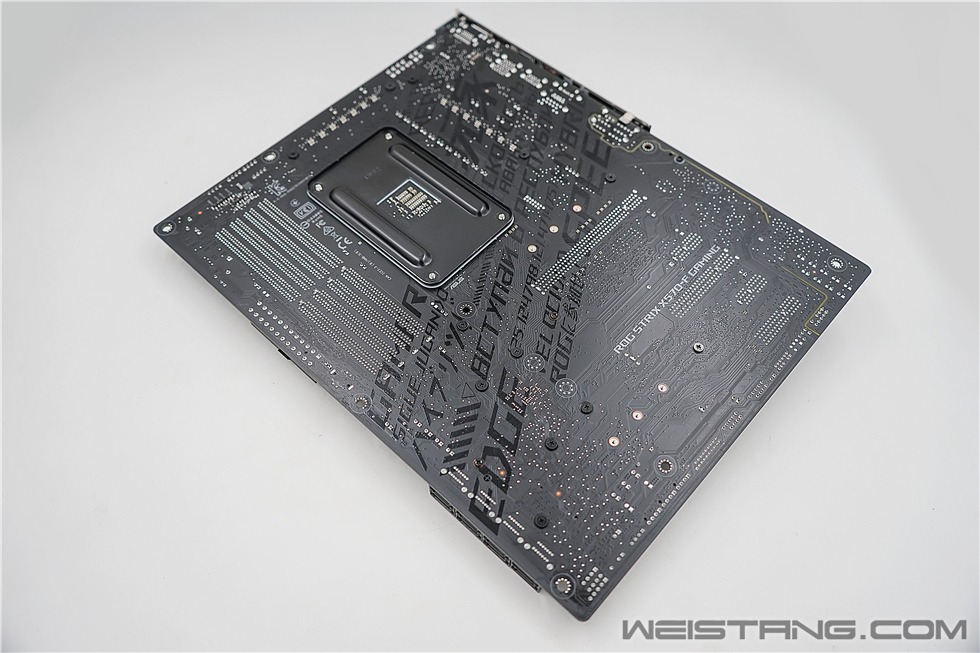

      背面来一张，注意背面也有ROG的LOGO还有Slogan
          STRIX X570-F GAMING的AM4的接口，支持锐龙3的同时，还可以向下兼容1代和2代，良心的很。注意供电部分，采用了14相并联，往下看有完全卸甲状态
       内存插槽上方除了常规的CPU风扇外还有一个白色的12VRGB灯接口，5V的在右侧，STRIX X570-F GAMING拥有4*内存插槽，最大支持128G，超频支持4400MHz OC，不过AMD的U目前内存基本都是3600和3766这两段，我选的就是3600MHz稳定运行，非常惬意，前面板USB3.2 gen2接口在主板供电旁边

       需要将M.2散热片拿掉才能插入硬盘，需要注意的是M.2硬盘必须不带任何原装散热，不然扣不上主板自带的散热片，注意现在X570是支持PCIe 4.0规范的硬盘了，STRIX X570-F GAMING主板拥有3条PCIe 4.0 X16插槽，支持3卡（不过是8+8+4），还有2个PCIe 4.0 X1插槽。
      STRIX X570-F GAMING的音频部分是搭配了EMI声卡防护罩的SUPREMEFX芯片，拥有双运放以及尼吉康的专业音频电解电容，这已经是华硕常见的配置了

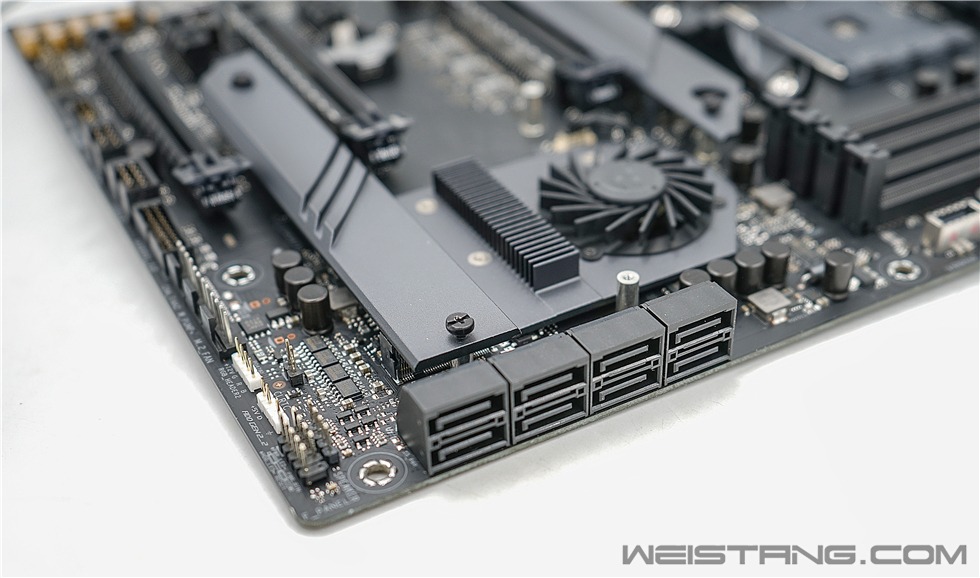

             STRIX X570-F GAMING上我见到了阔别多年的芯片组主动散热风扇，必须先把南桥芯片组主动散热风扇卸下才能取下两个M.2散热片，我也是拆下来散热风扇后发现的。STRIX X570-F GAMING带有8个Sata接口，下方的两个白色插口一个是12V一个是5C的RGB灯效口

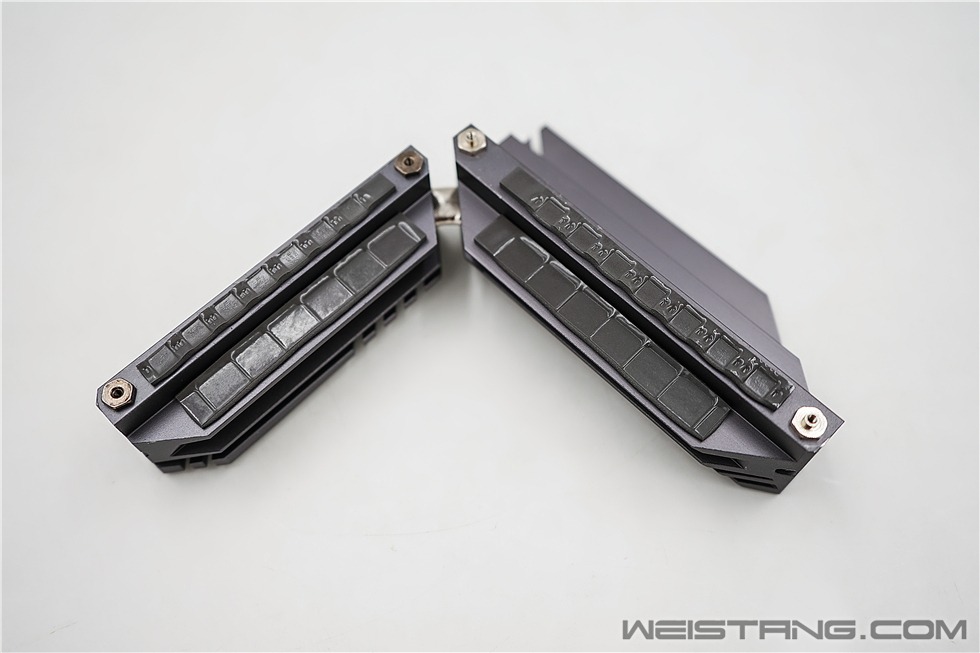

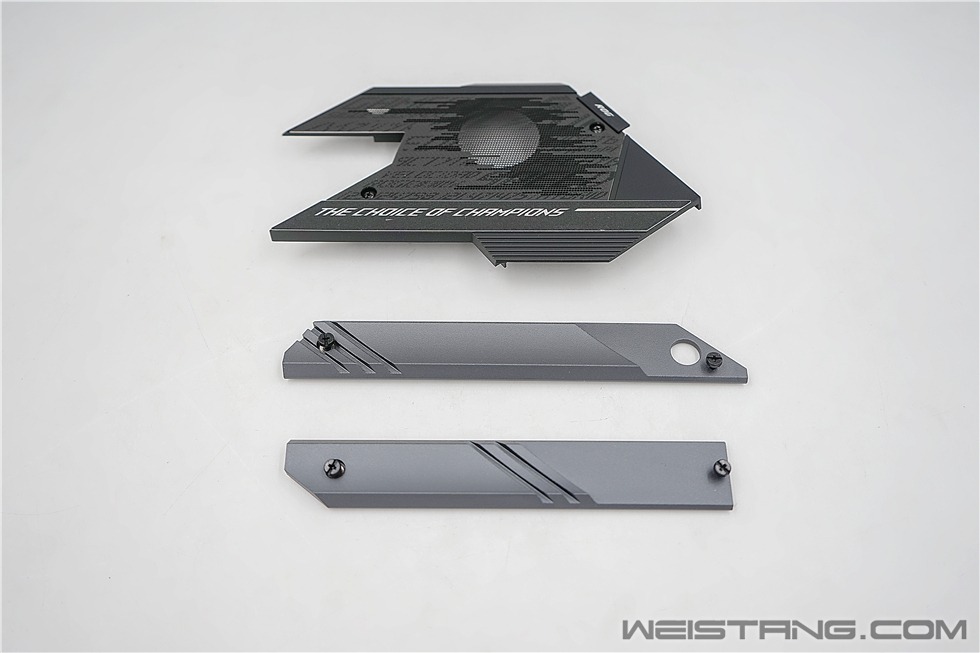

     电容部分的散热装甲带有热管而且非常厚实，拿在手里分量不轻，背面还有散热胶，ROG的用料和细节做得还是不错的

      STRIX X570-F GAMING上必须先把芯片组主动散热风扇卸下才能取下两个M.2散热片，散热片都有细磨砂效果处理

        散热片背面是Laird硅胶散热贴

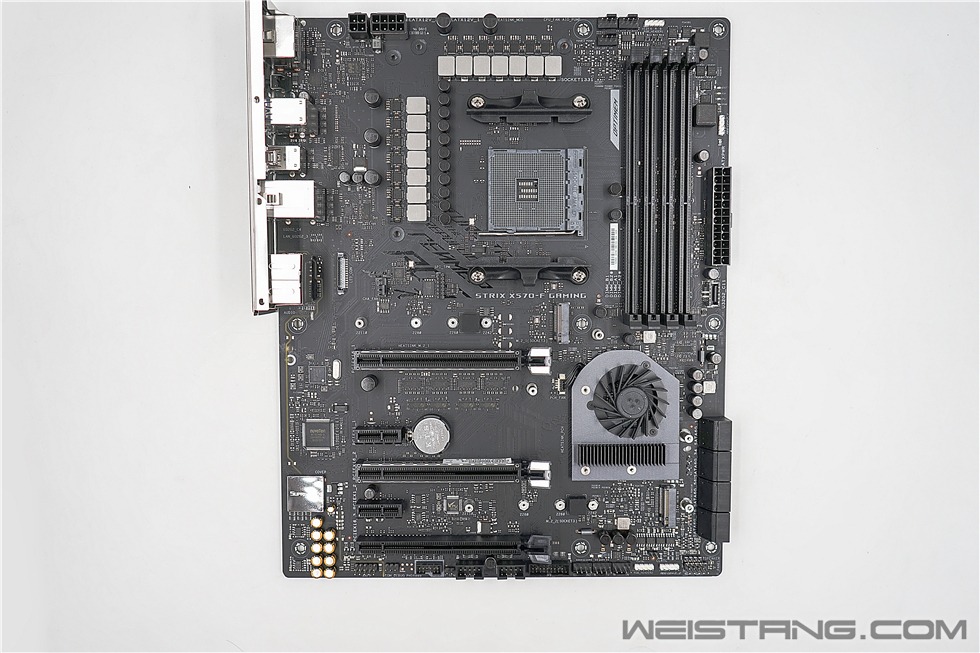

         STRIX X570-F GAMING完全卸甲后的瘦身状态

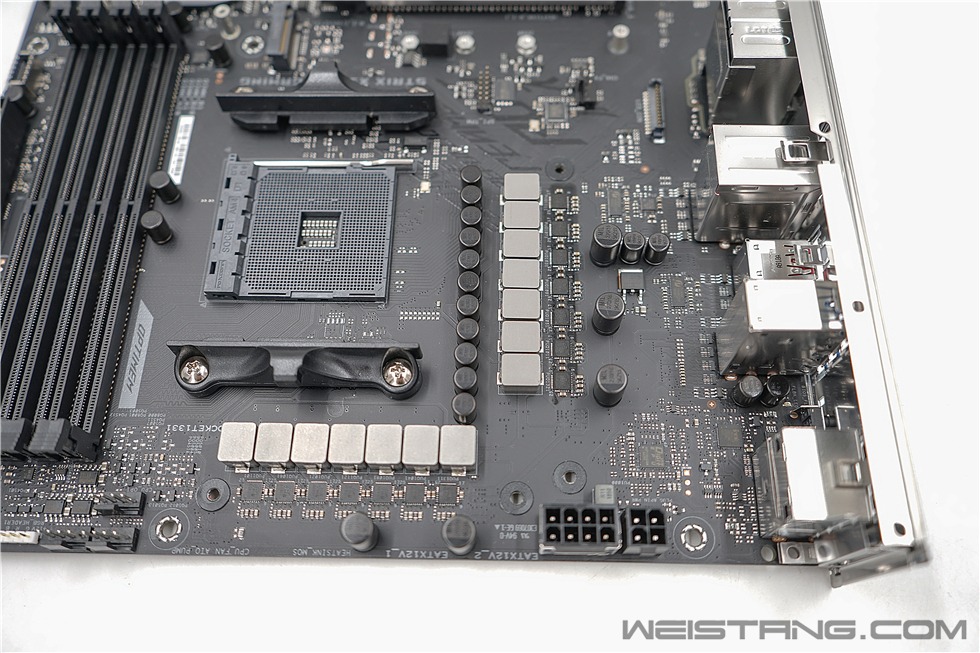

      14相供电完全裸露，这次STRIX X570-F GAMING的用料还是很稳的，CPU供电采用的是8pin+4pin，实测3700X正常使用用单8频很稳

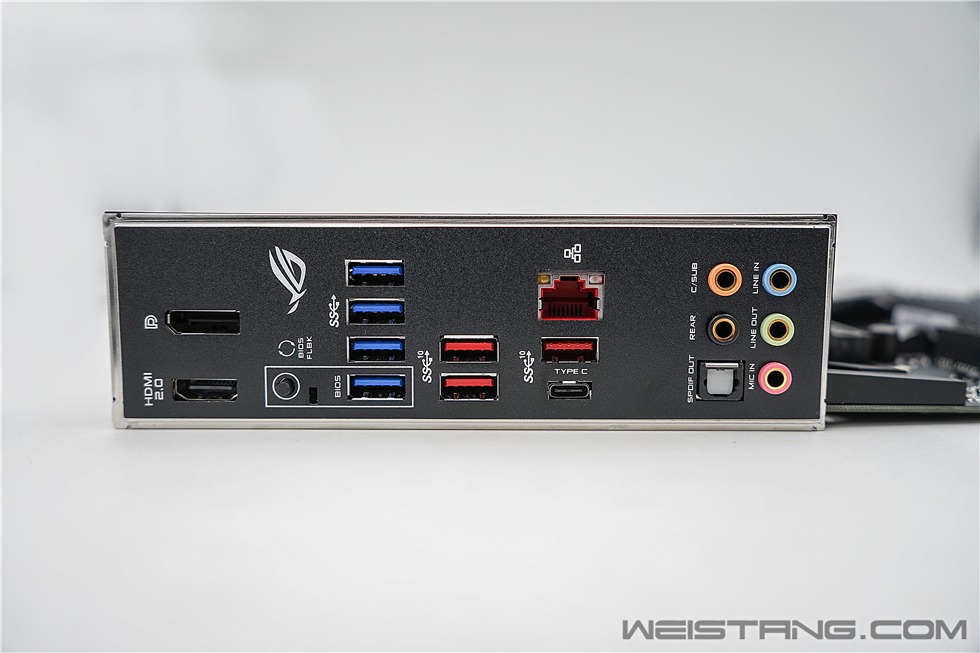

      丰富的接口，从左往右依次为包括了HDMI2.0、DP显示接口、BIOS FLASHBACK按钮、3*USB3.2 Gen 2 Type-A接口、4*USB3.2 Gen 1 Type-A接口、1*USB3.2 Gen 2 Type-C接口、千兆网口、1*光纤S/PDIF数字音频输出接口、音频插孔。


硬盘


       这是我装的第二块名人堂HOF PRO PCIe4.0 1TB硬盘PCIe4.0的SSD读写速度很不错。

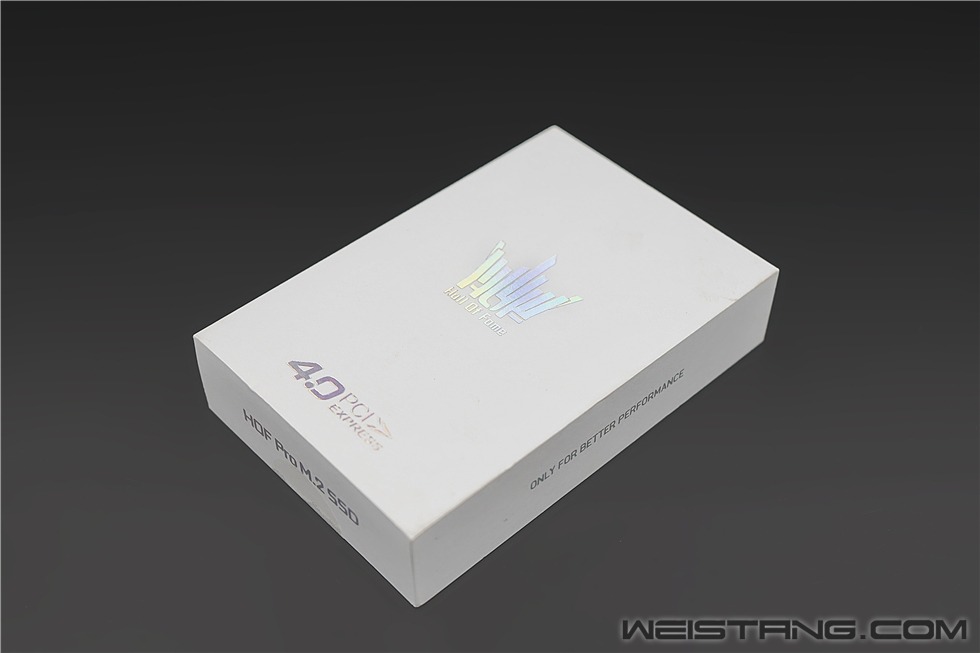

       名人堂HOF PRO PCIe4.0 1TB包装上的三叉戟是带有镭射效果的，不同角度有不同效果

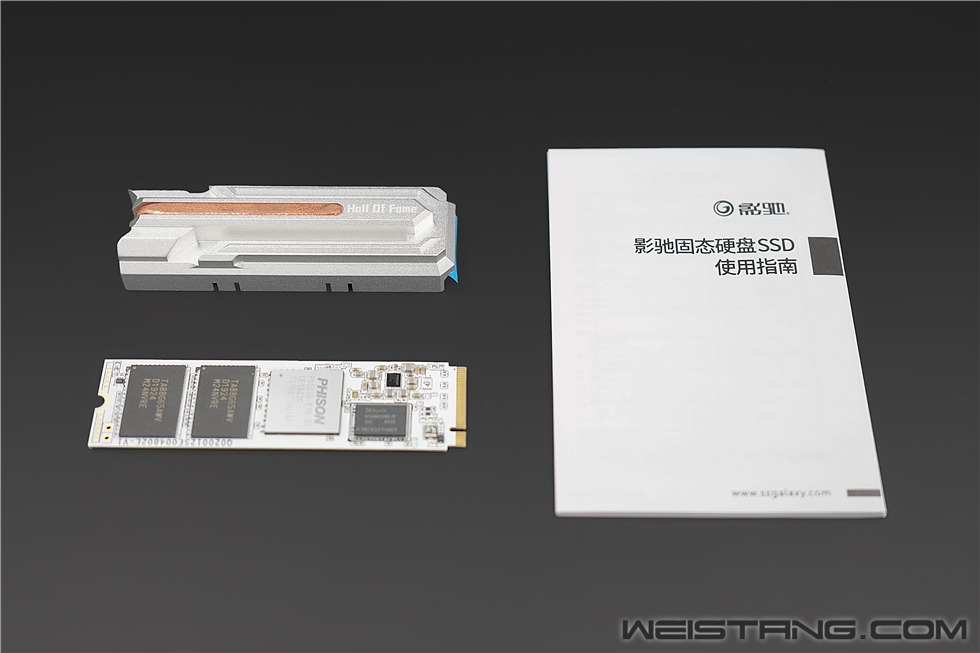

      名人堂HOF PRO PCIe4.0 1TB全家福，硬盘本体，散热甲片，说明书

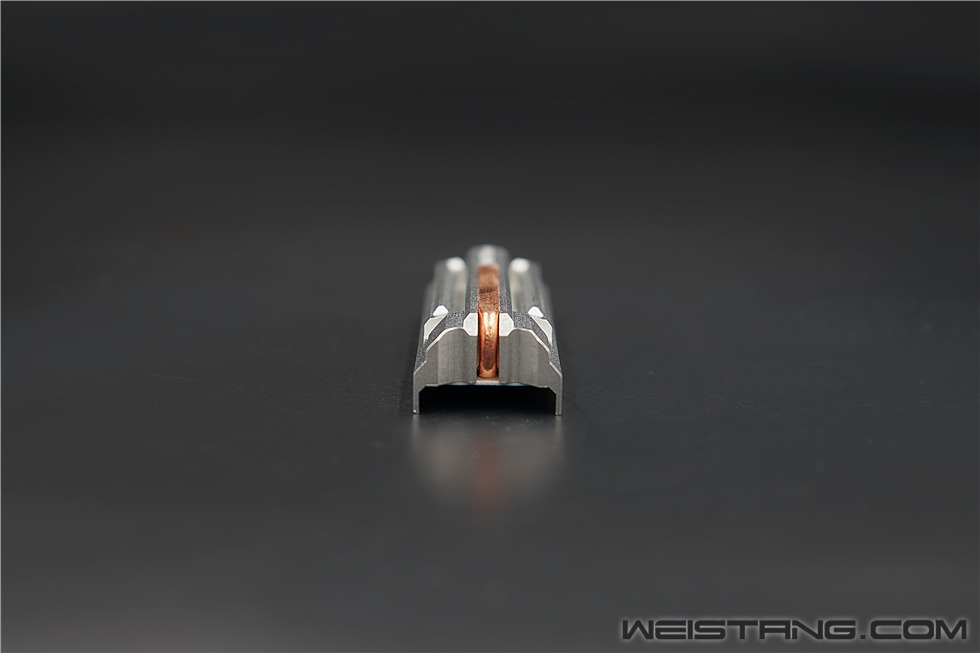

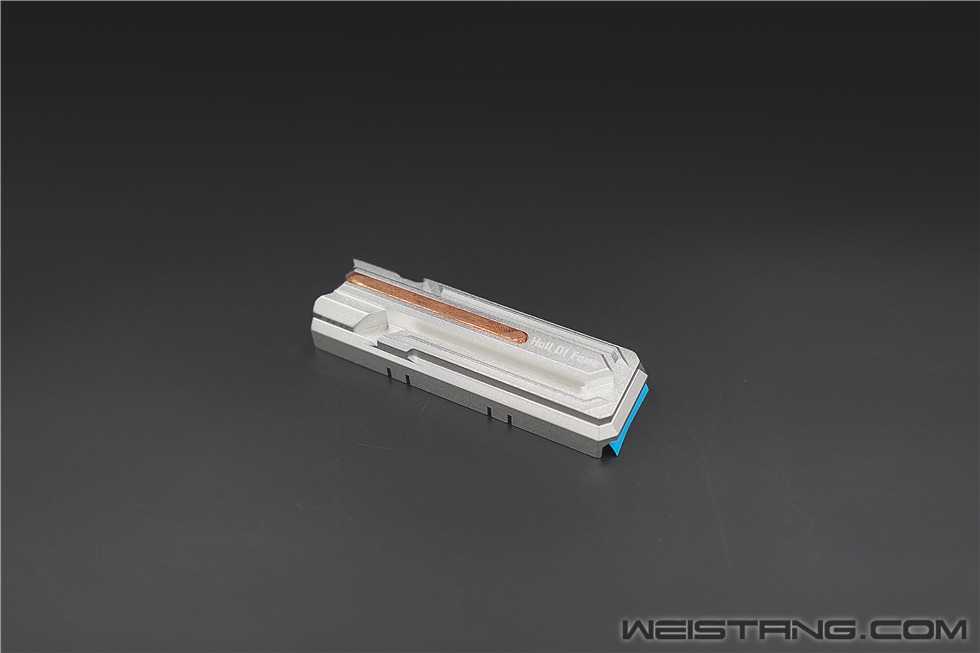

    名人堂HOF PRO PCIe4.0 1TB的散热片上还有铜管散热，在实际使用中我是使用的ROG X570-F主板自带的散热装甲，所以这个装甲反而是安安静静的放在包装中，不过影驰HOF的用料还是值得称赞一下的。

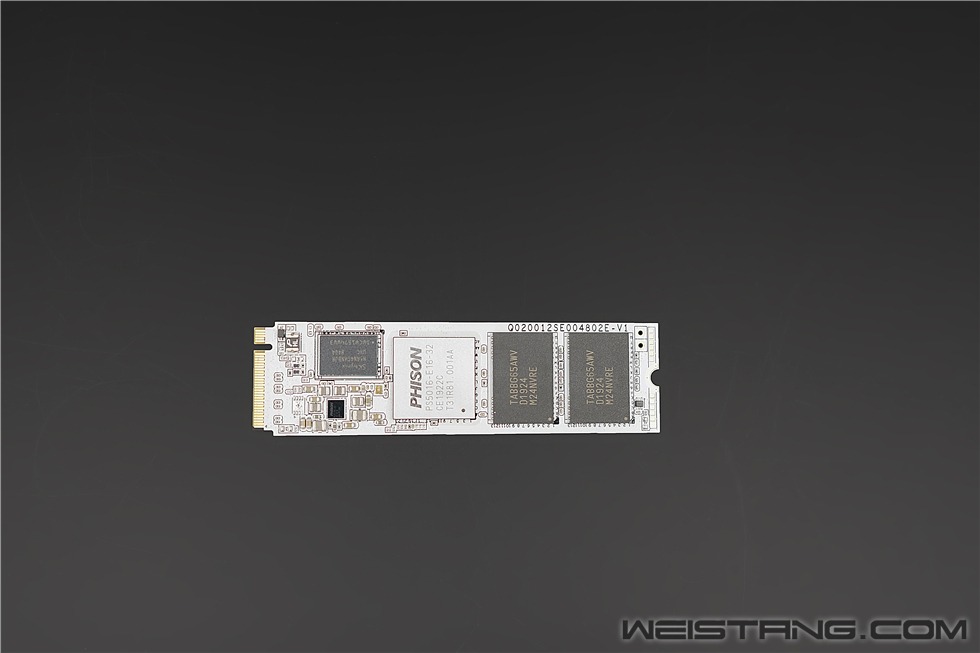

      名人堂HOF PRO PCIe4.0 1TB卸甲状态来两张，可以看到采用的PS5016-E16主控，这应该是首款支持PCIe 4.0的SSD主控。28nm工艺，支持PCI-E 4.0 x4（8通道）和NVMe 1.3协议，颗粒部分，采用的是东芝3D NAND FLASH，配备了两颗海力士的LPDDR3缓存。


内存


      内存我选择的是威刚（ADATA）的XPG-龙耀D60G 8G*4套条，威刚之前的游戏威龙、龙耀D80、龙耀D40、龙耀D41也都是比较火的，而且这次的龙耀D60G也支持华硕的全家桶灯效，所以给朋友选了一套~

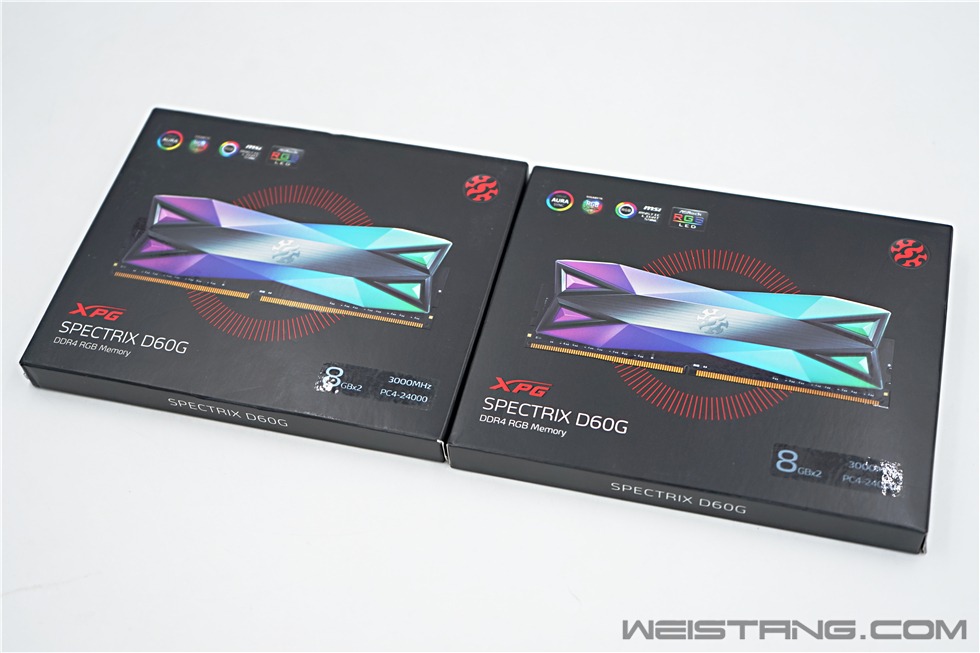

        龙耀D60G的包装左上角标注了支持的灯效

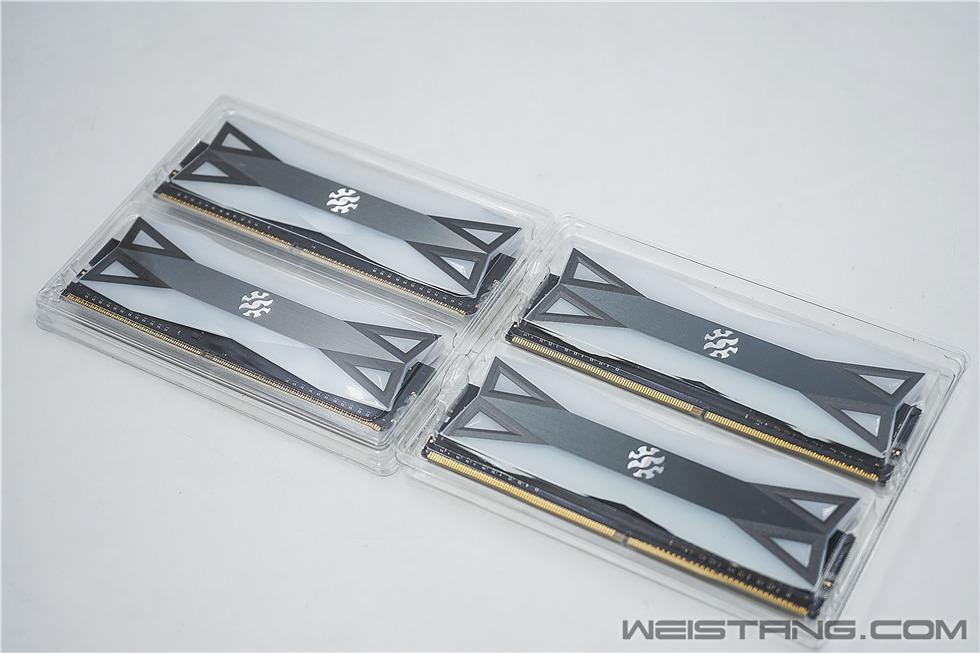

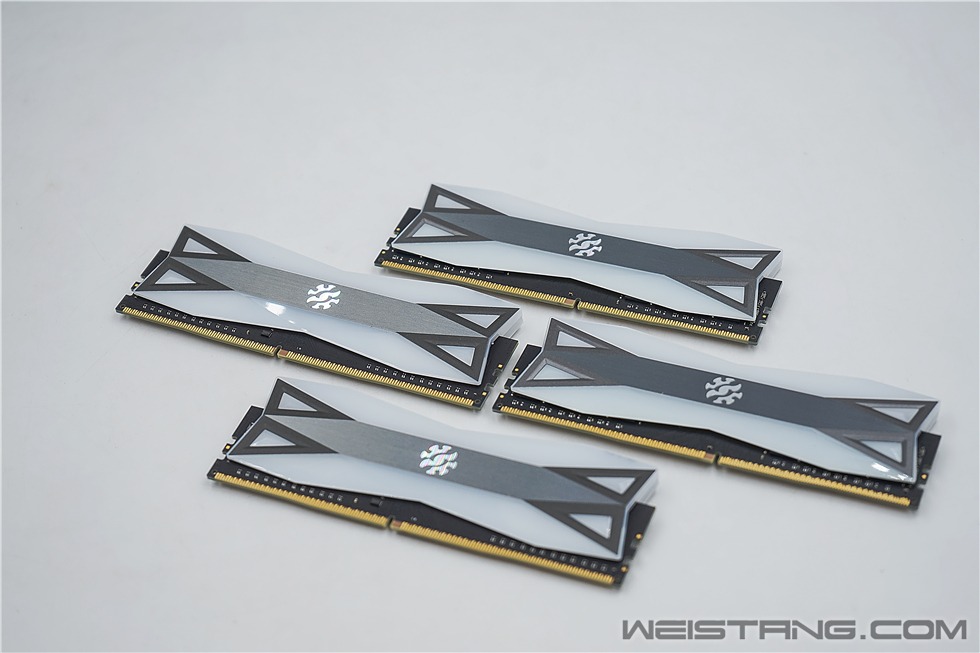

       4条龙耀D60G排排坐

        龙耀D60G整体覆盖着大面积导光板，中间镶嵌着有拉丝处理效果的金属条，通电夜景很漂亮，后面有灯效动图哦~

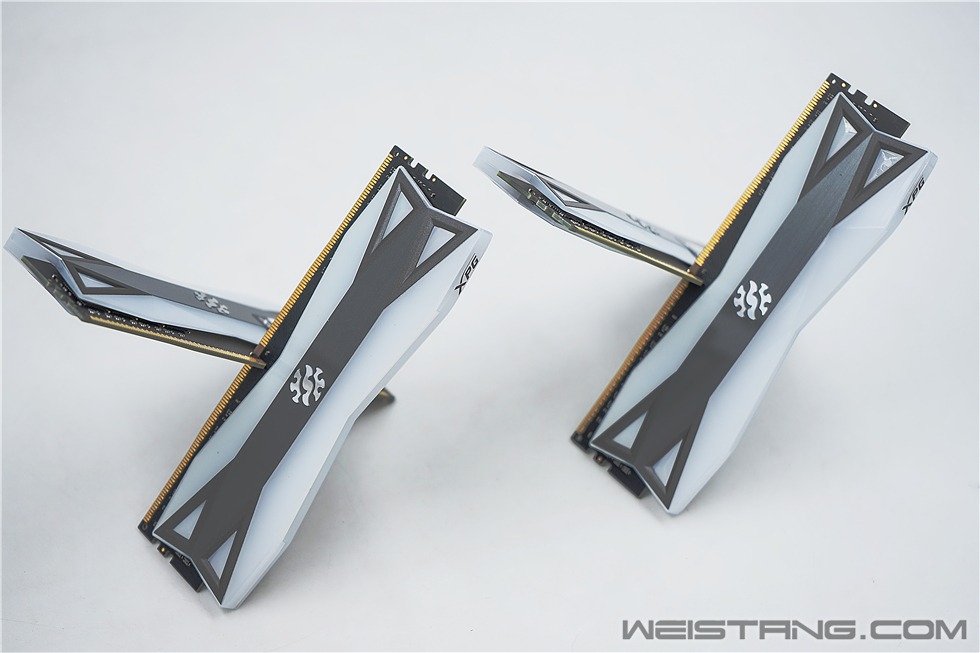

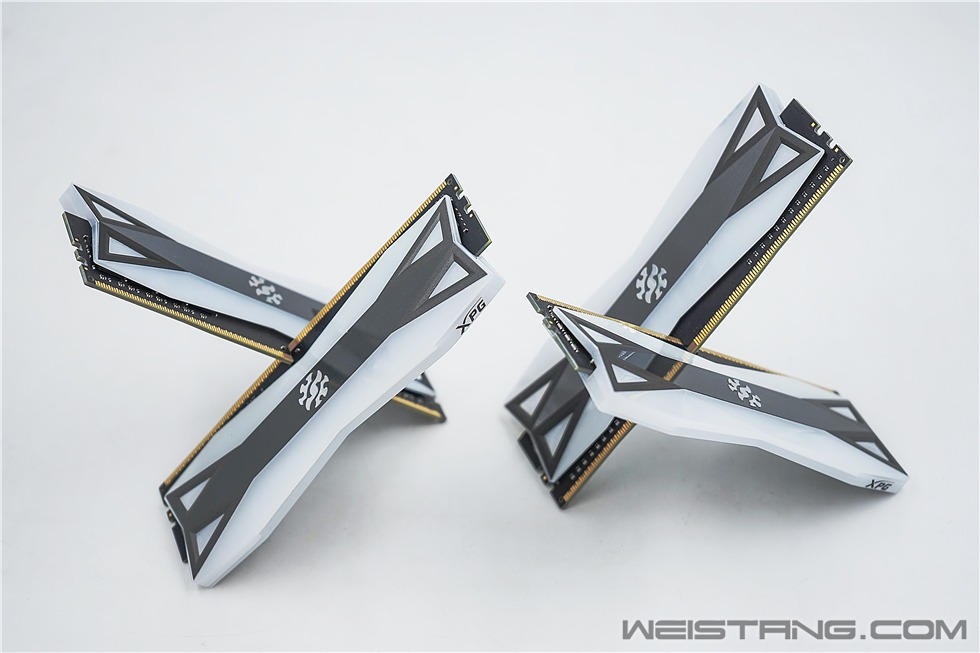

       常规造型摆拍~


显卡

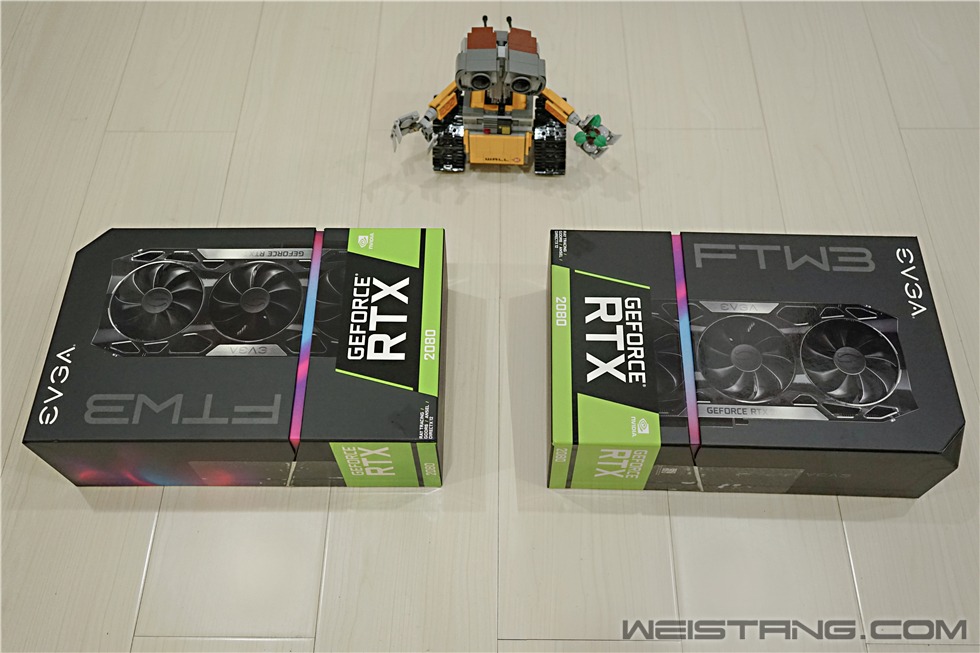

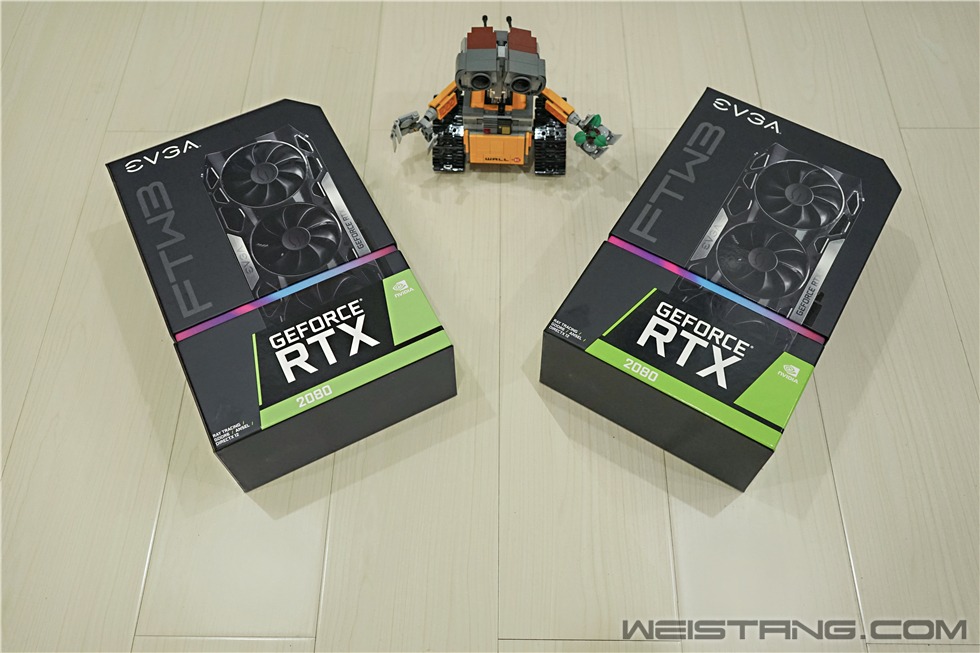

      当时我正打算升级显卡，所以撸了用料很足的NV亲儿子EVGA的EVGA GeForce RTX 2080 FTW3 GAMING，朋友看着好也跟着入手一块，同时取回，所以有两块显卡的合照


        包装硕大，而且这块EVGA GeForce RTX 2080 FTW3 GAMING显卡用料也很足，包装正面的GeForce RTX相当抢眼
       包装背面是详细的参数单，还有EVGA Precision X1的显示，这个软件有空我会写写，挺好用的

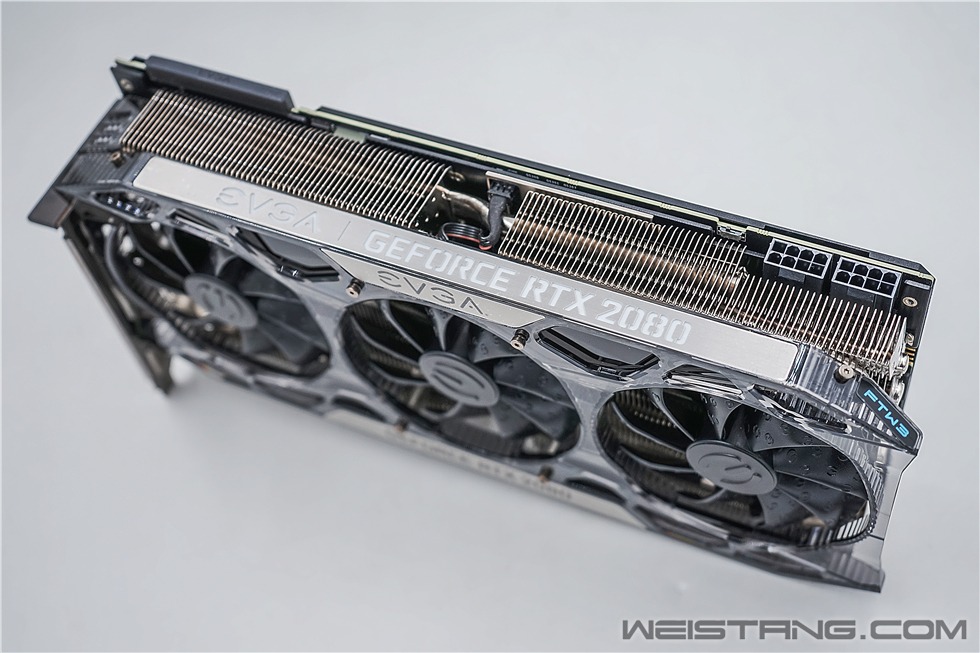

       外壳采用了透明设计，依稀能看到下面覆盖着致密的散热片，堆料的好处是以至于拿在手里有一种拿着东北巷战大杀器——板砖的感觉，玩笑玩笑，好处是后面的功耗压力测试中这块显卡温度最高也就56℃（室温21℃）~

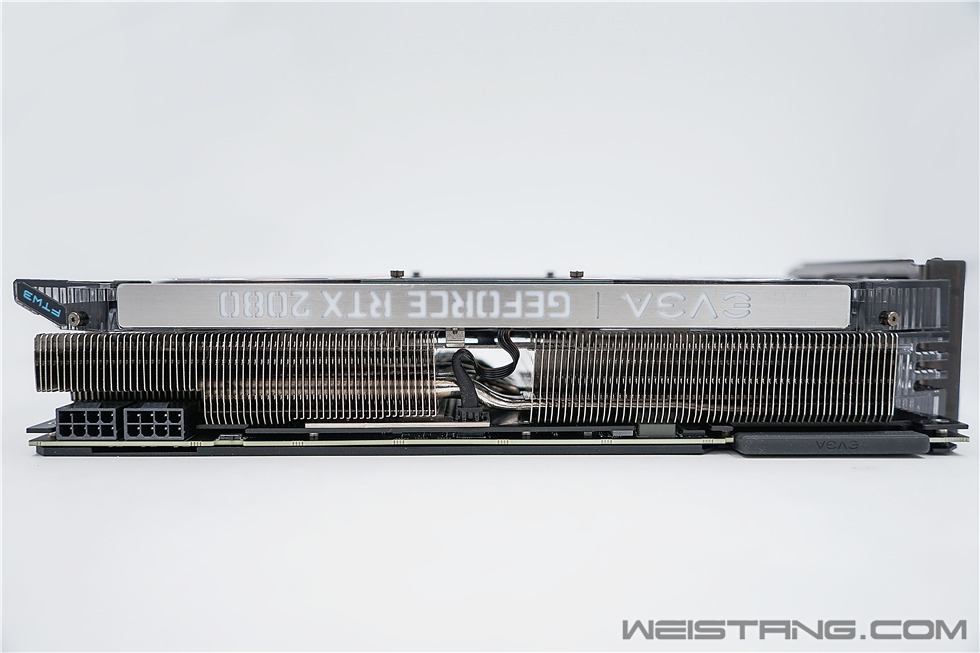

        EVGA GeForce RTX 2080 FTW3 GAMING采用了双8pin供电，这个角度看上去颇为厚实，最右侧的斜角上有FTW3有版本提示条，比较有趣的是在NV-Link上的保护条上也有EVGA的logo，恩恩，作为背景有点虚了

     接口有3*DP、1*HDMI、1*Type-C接口

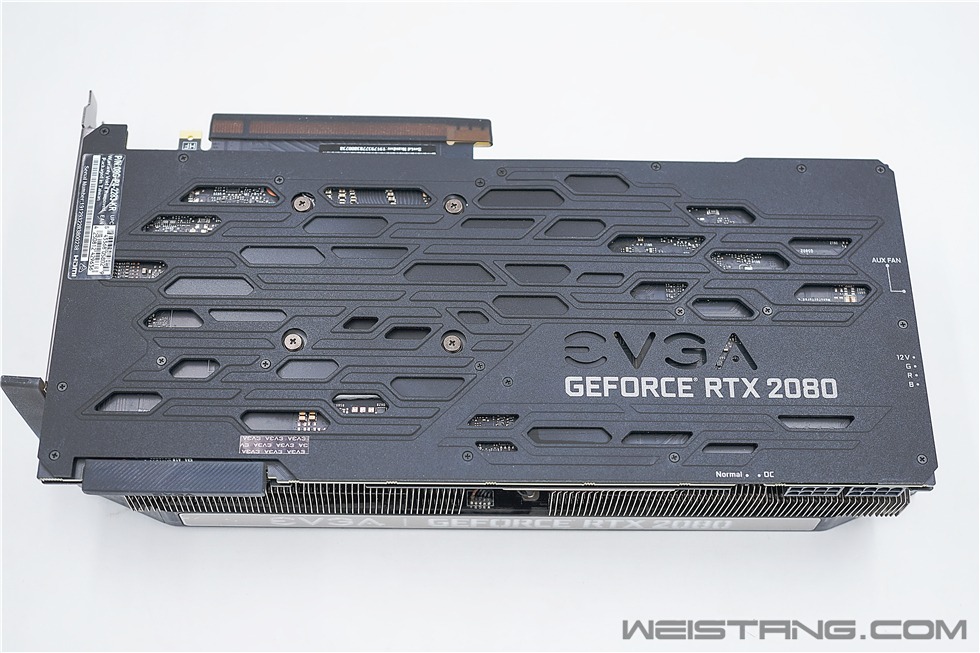

      显卡背面是镂空的金属背板，表面不是细磨砂处理，手感上是一种厚实的糙，哈哈

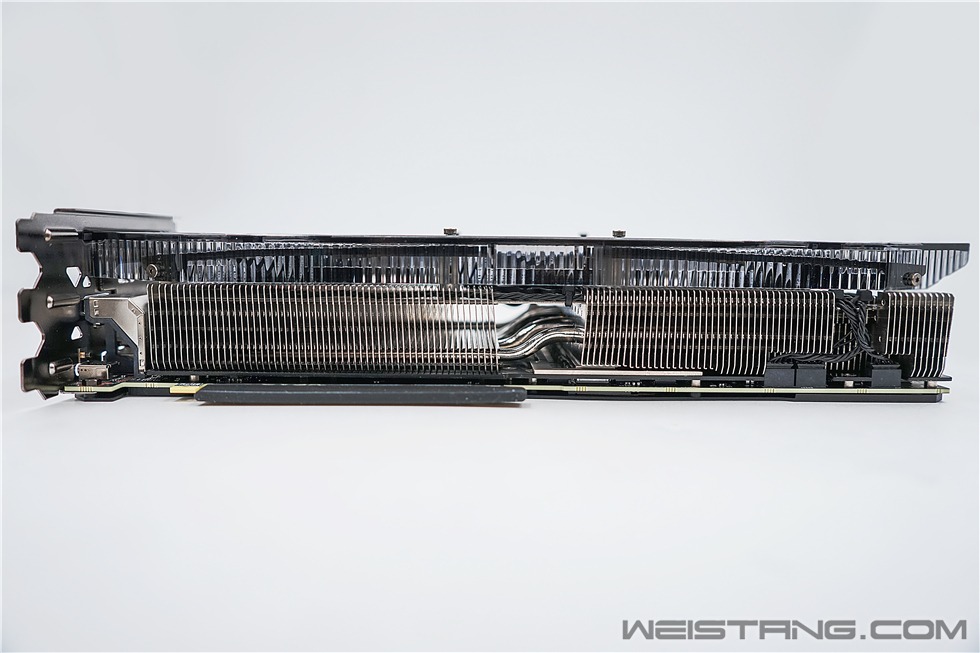

       显卡侧面

       另一侧再来一张

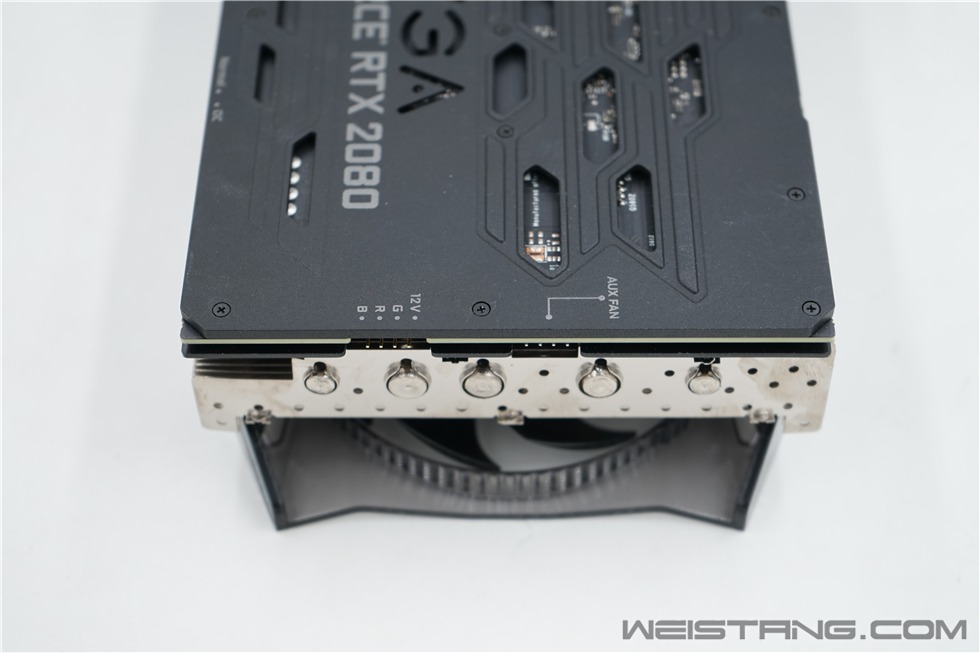

     侧面有12V G、R、B RGB LED针脚接口和AUX Fan接口

          注意双8Pin供电旁边的背板上有“Normal”和“OC”两个标示，双BIOS根据需求选择即可。


水冷


        当时看乔思伯TR-03机箱的时候看到了这款刚上市的水冷，冷头非常漂亮，真就像是它的名字——水母一样。

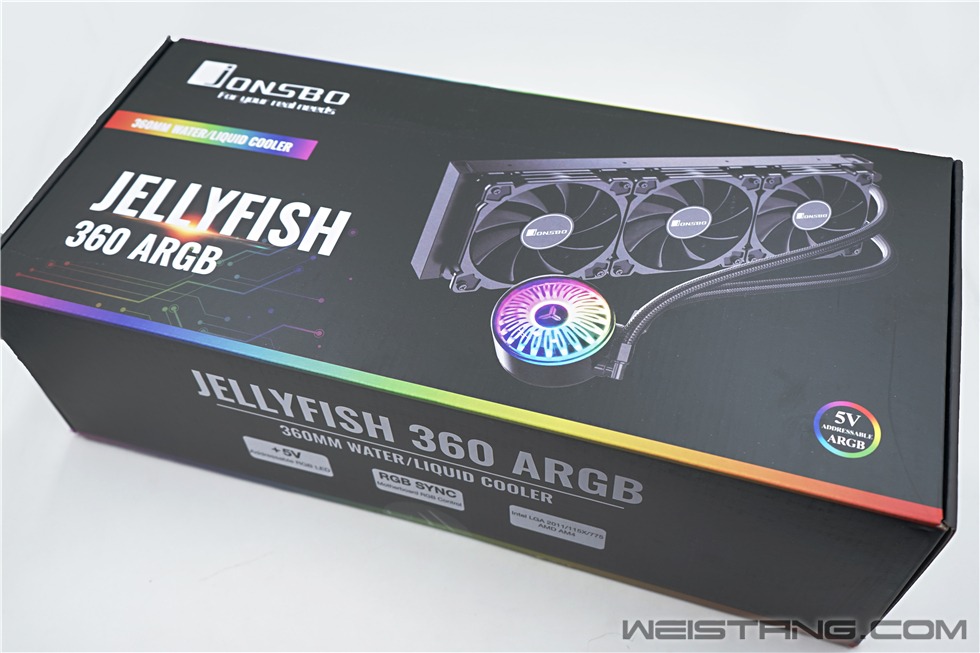

      包装正面就是水母水冷的工作照，冷头亮着幻彩之光，右下角标示着这款水冷是5V RGB的

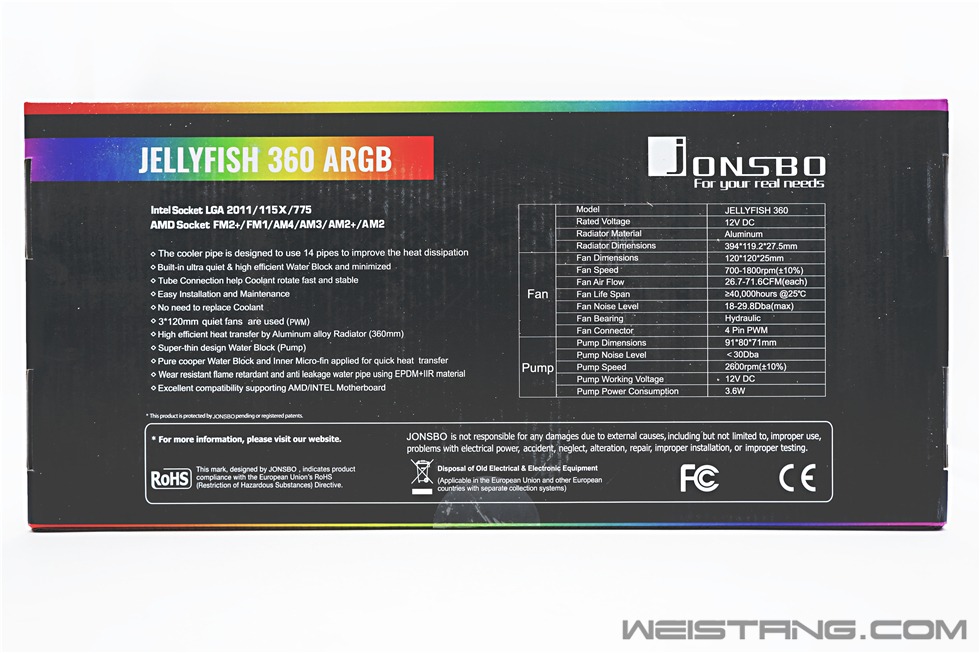

        包装背面是主要参数，以及风扇噪音和转速等等

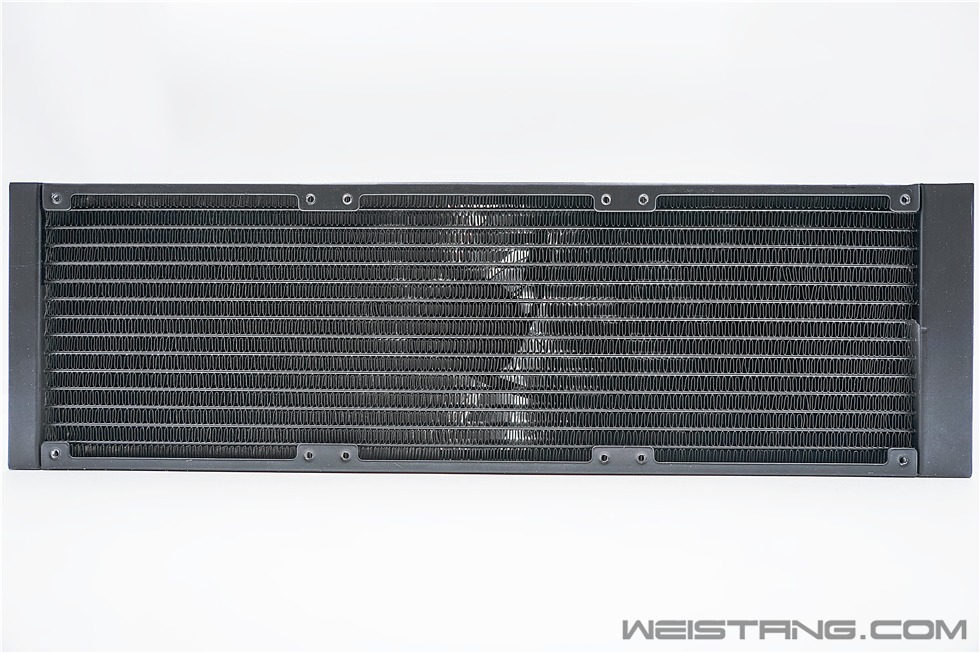

      冷排散热鳍片致密

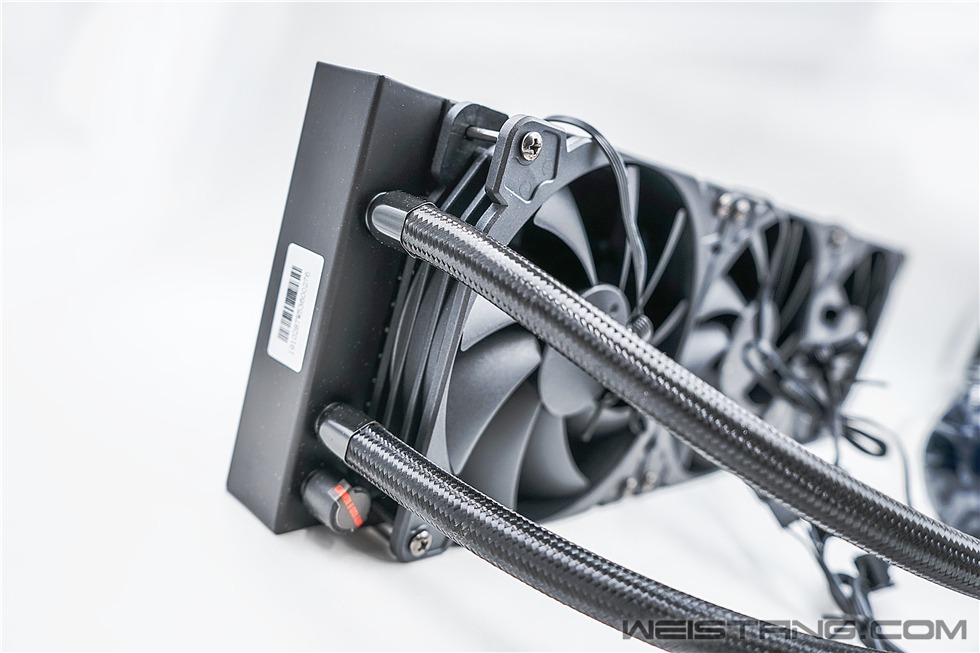

      水冷管和冷排连接部特写

       冷头在不通电的时候也可以看到内部呈白蓝色的灯光部，半圆形的透明部覆盖着透明保护膜，安装好之后再揭下来就好

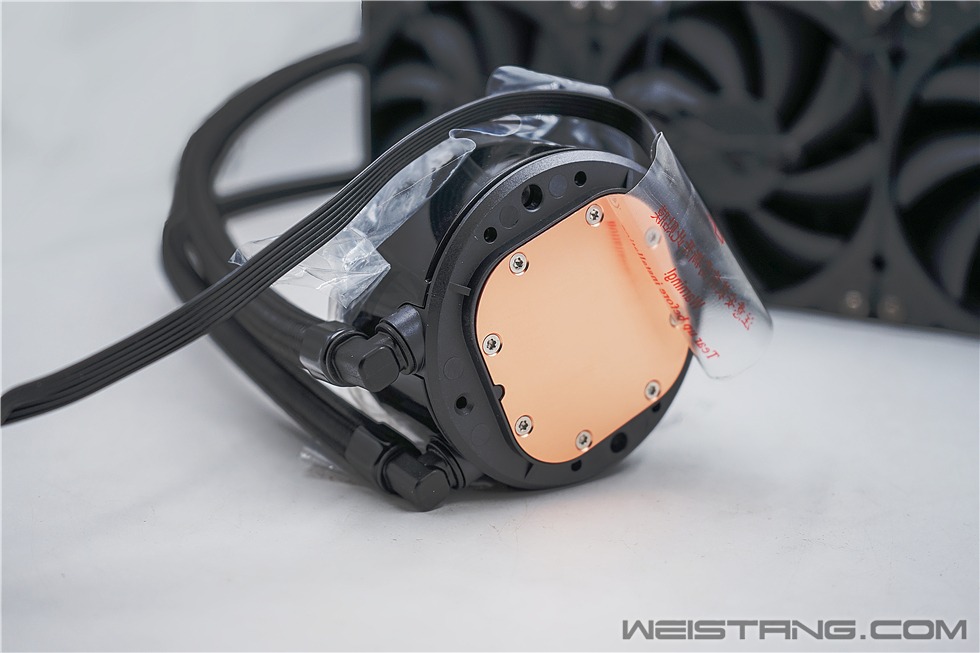

    散热铜底出厂带有透明保护贴纸

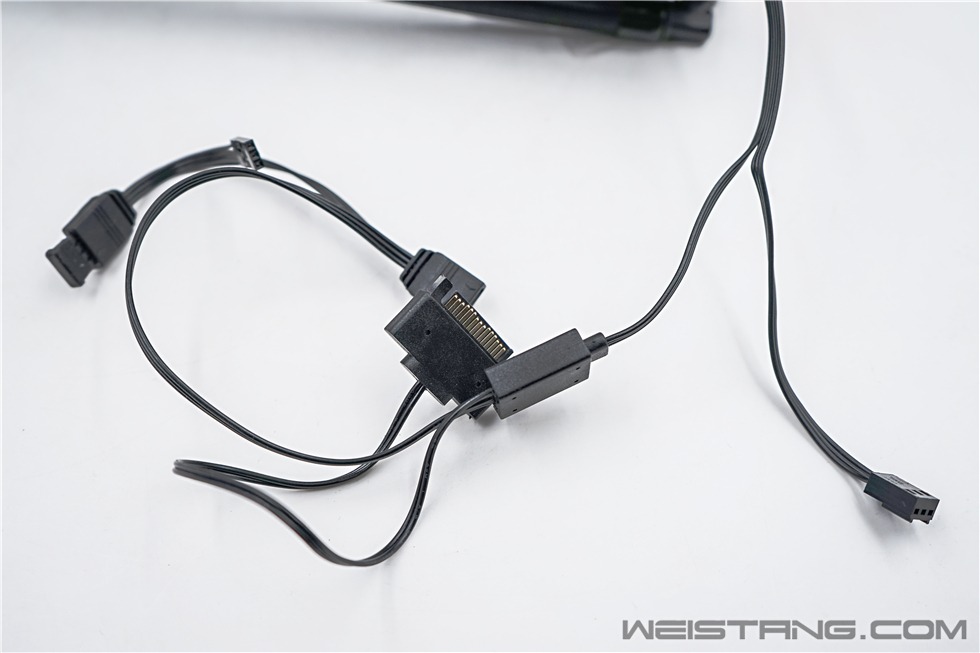

     冷头侧面有负责供电和RGB合一的线分出各个功能的接头，按照说明书安装接头就不会有问题。

      风扇线控制不是啥问题，走线就需要认真耐心啦


电源


      安钛克 HCG-X850我之前也有入，当时选择的想法是——这货真漂亮，所以给朋友装机也选了这个，虽然官方说HCG-X850是铝材质玫瑰金的外壳，但我还是喜欢管这个颜色叫土豪金~不过10年质保也是良心了

         HCG-X850的包装采用了和本体颜色一样的配色，土豪金和黑色相搭配

     学问少系列之多语种介绍，80PLUS GOLD划重点

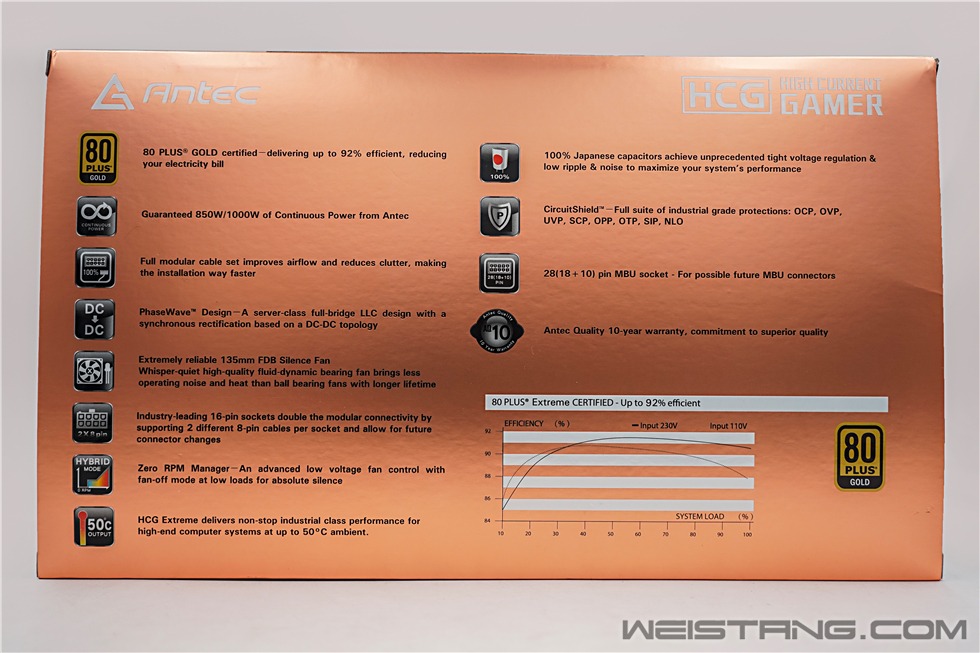

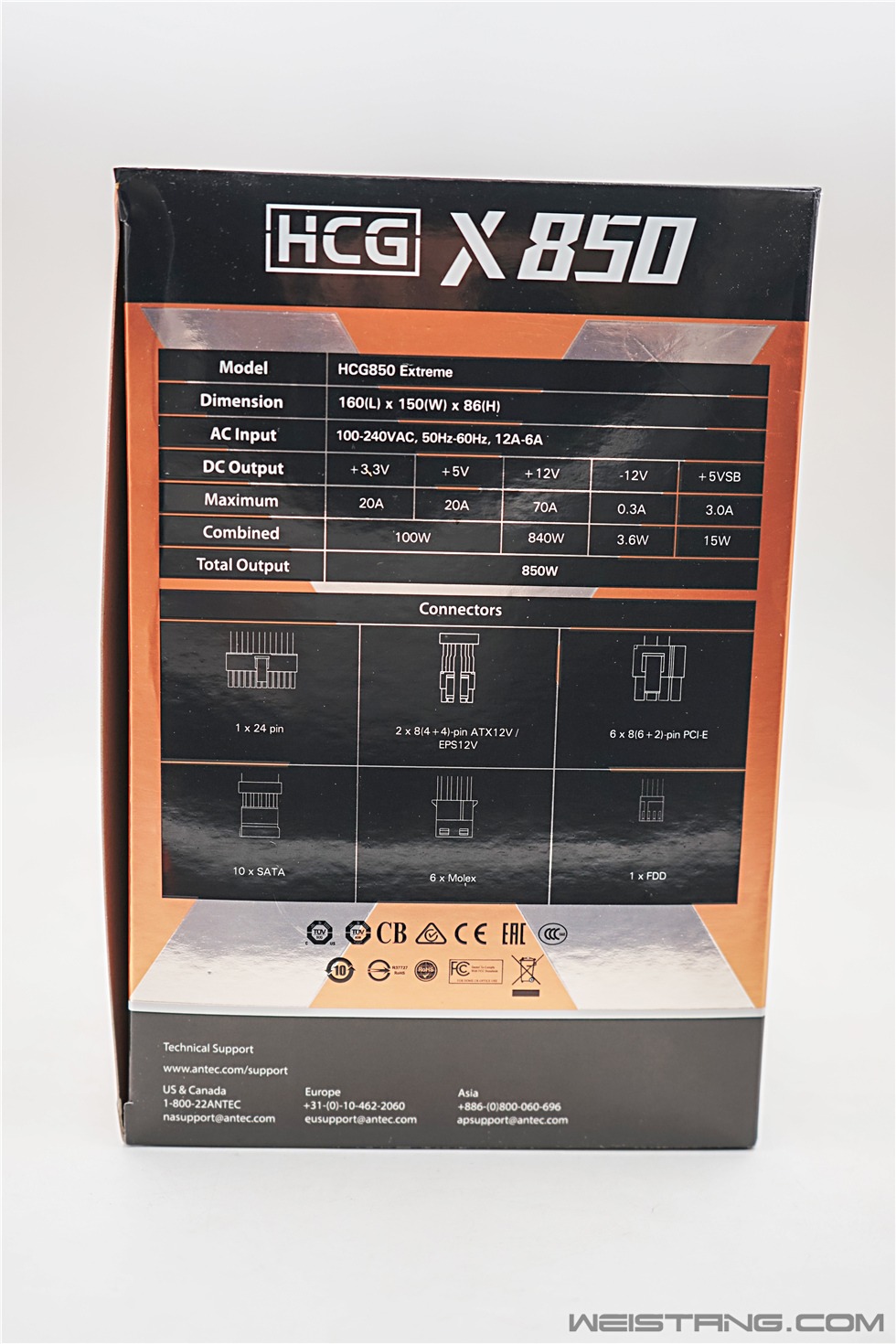

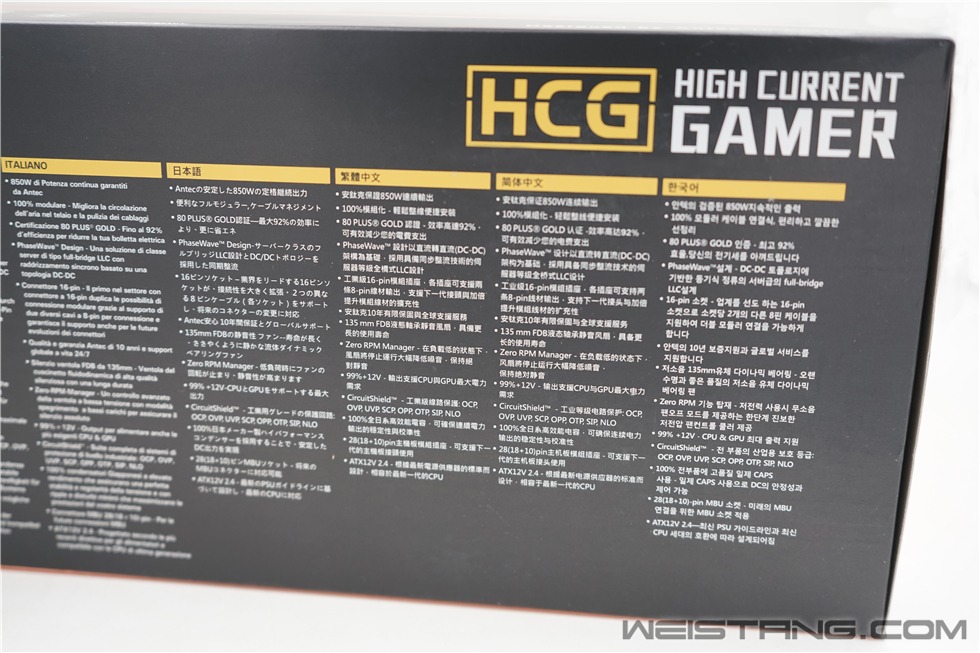

                侧和背面是参数和主要特点，不过不是中文介绍

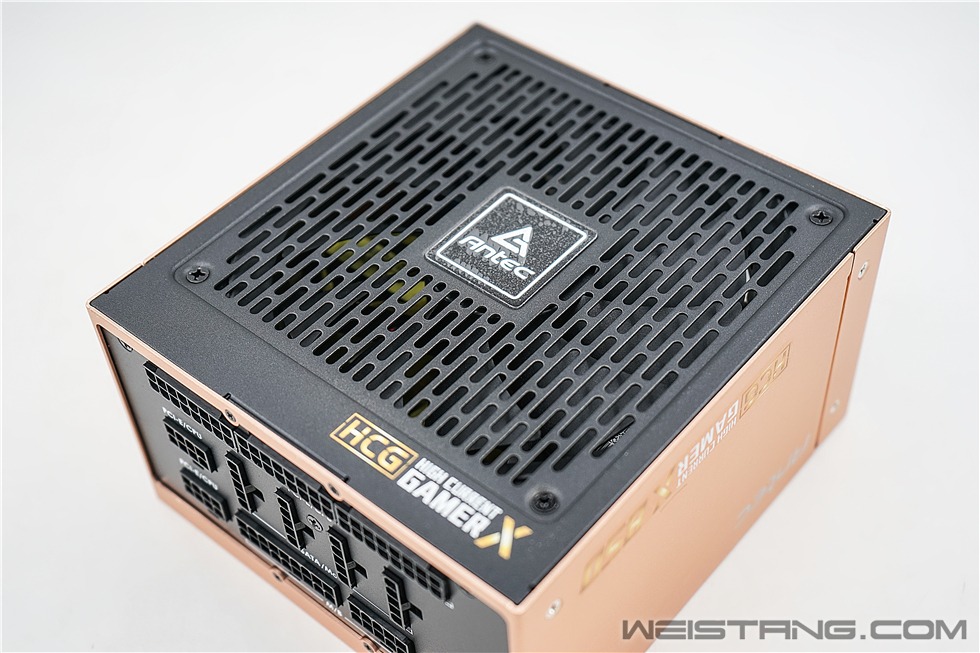

        看看这土豪金的配色，对上TR-03这种大侧透机箱会很漂亮

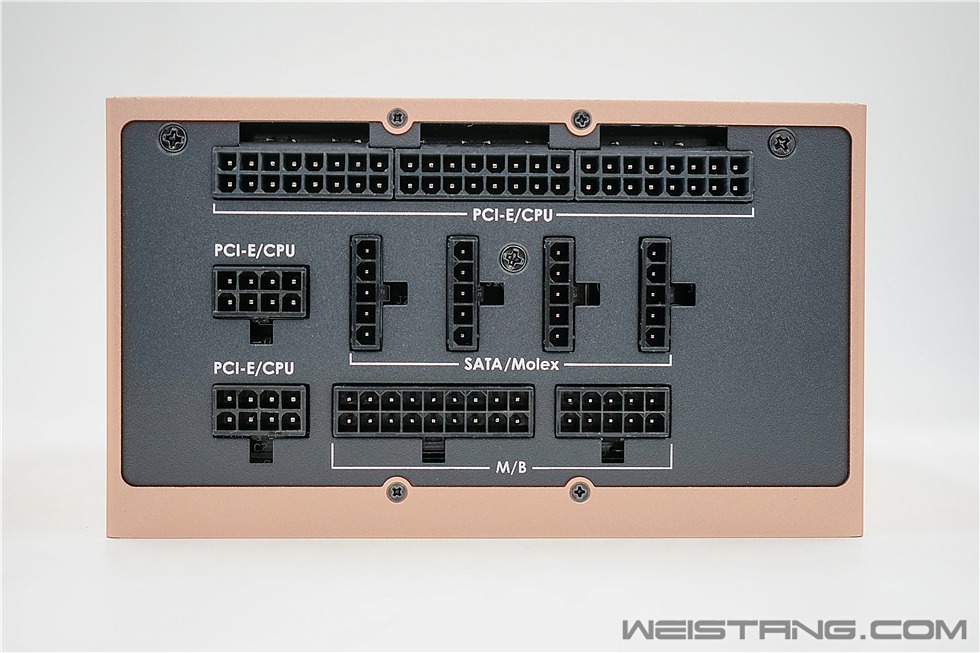

           输出接口齐全，采用了双CPU 4+4Pin的供电接口，兼容新主板CPU供电。

      135mm FDB液态轴承加持的静音风扇，实际使用过程中噪音很低，低负载的时候没声


机箱


      TR-03机箱当时看到的时候就一个感慨，这货外形很不错么，

      包装正面是光溜溜的，侧面有简单的参数列表和外观的简图

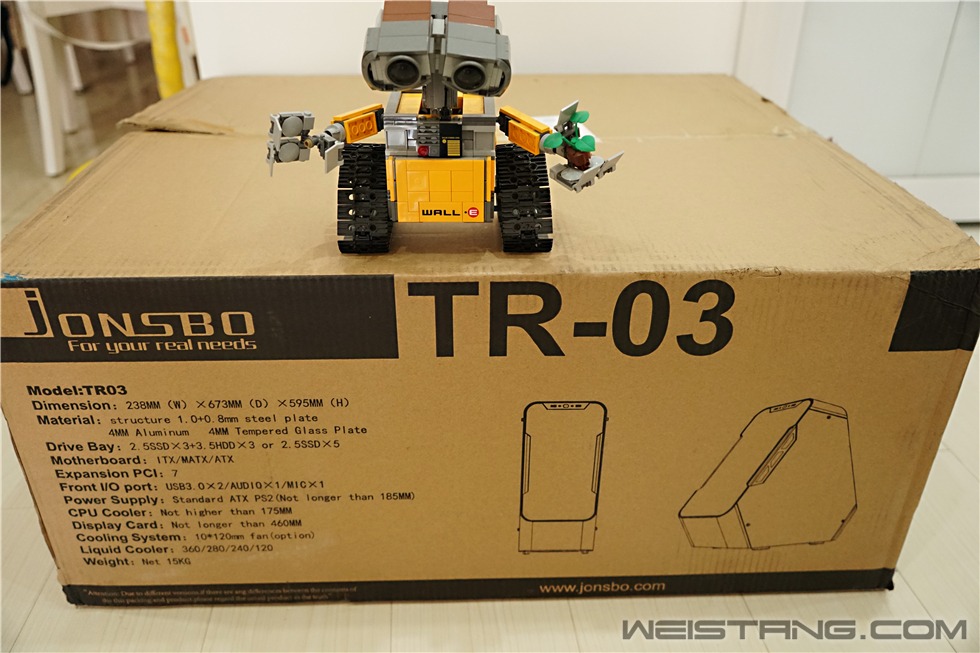

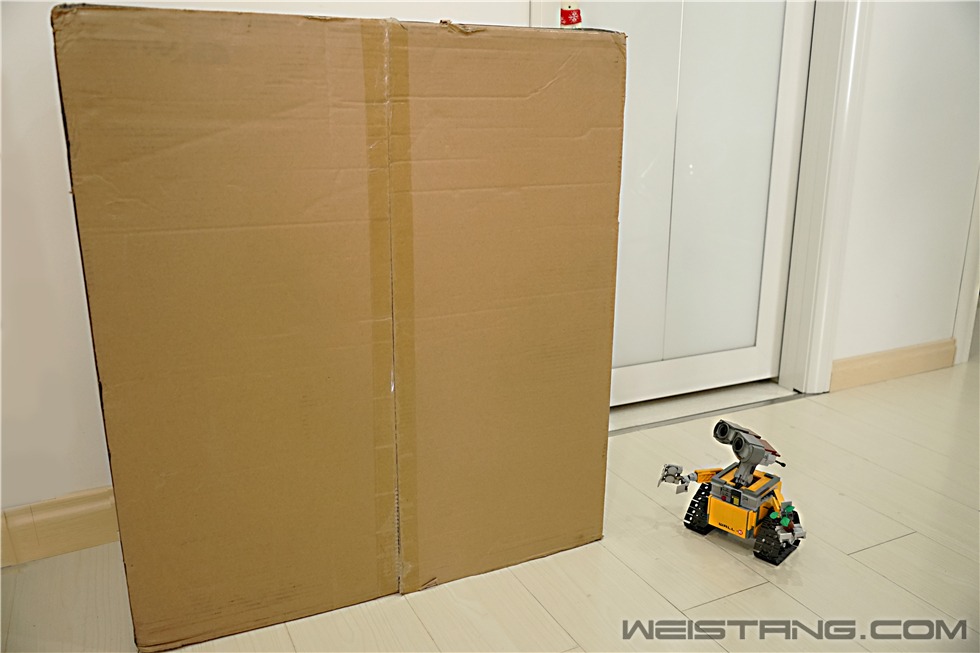

      TR-03机箱是个大块头，瓦力对比一下大小~

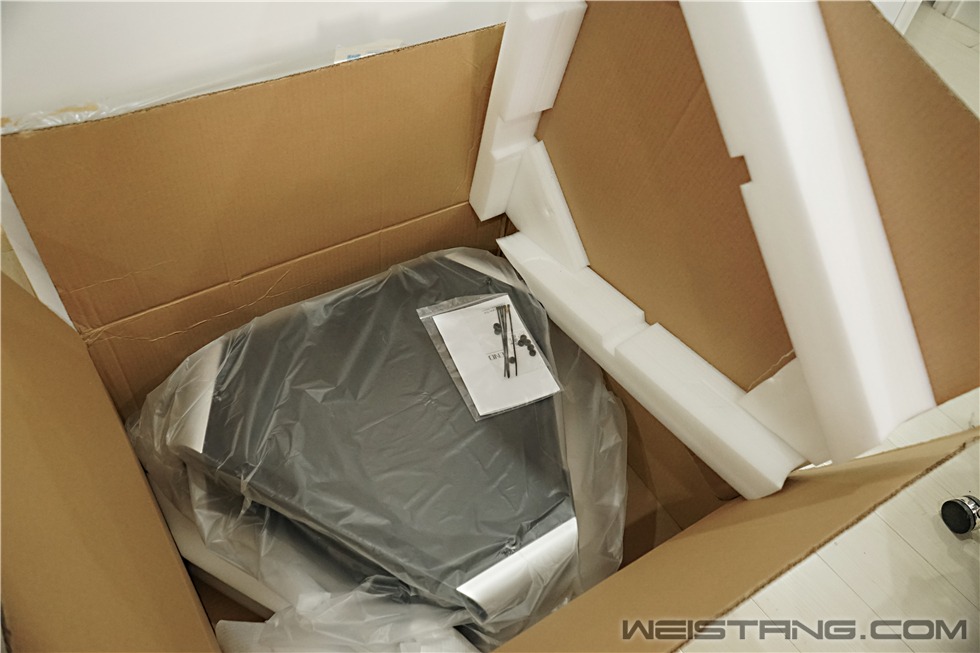

    包装内有内嵌设计的厚泡沫保护，安全系数还是比较高的

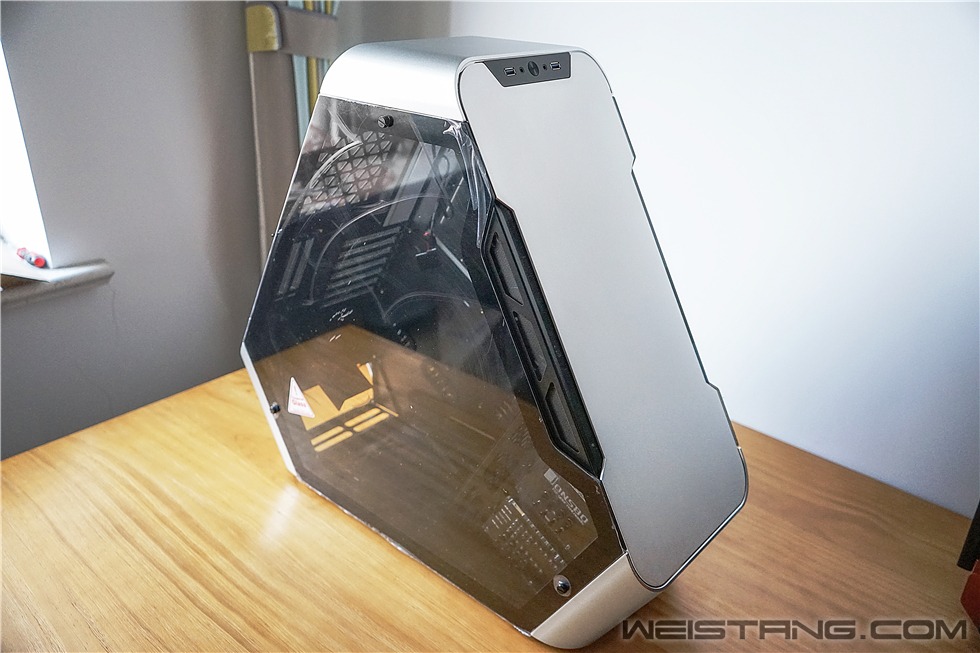

      TR-03属于异形机箱，该怎么形容呢？对称的大三角形还是说大六边形设计？但是这并不妨碍这样的设计给我眼前一亮的感觉，不过不要小看TR-03的重量，因为表面的镁铝合金有4mm厚，分量十足。

      先来一张完工后的照片，当时朋友选的是镁铝合金前盖的版本，这个就看个人喜欢啦。

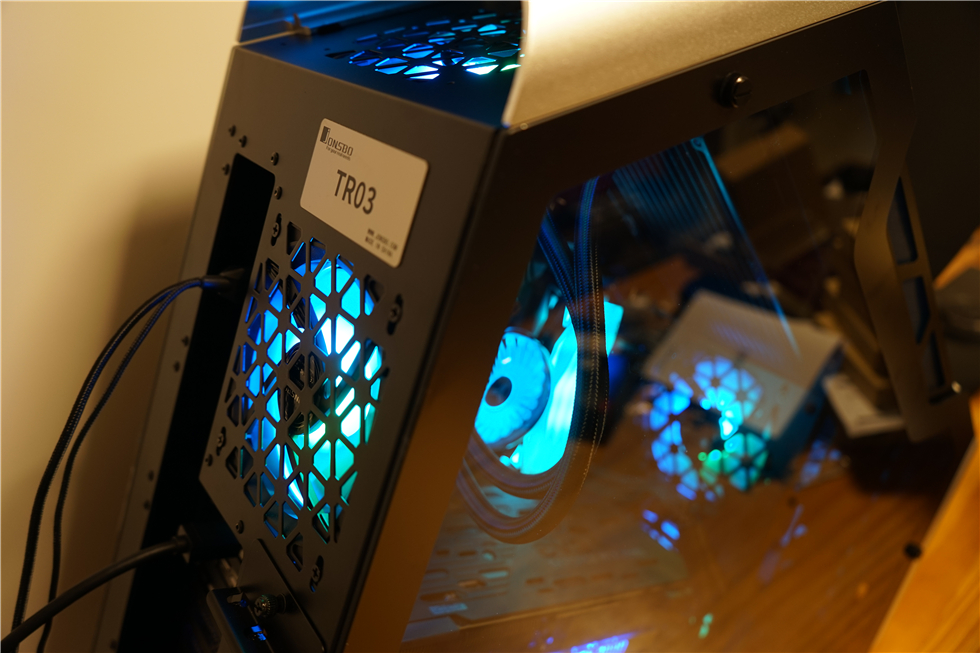

      背部结构

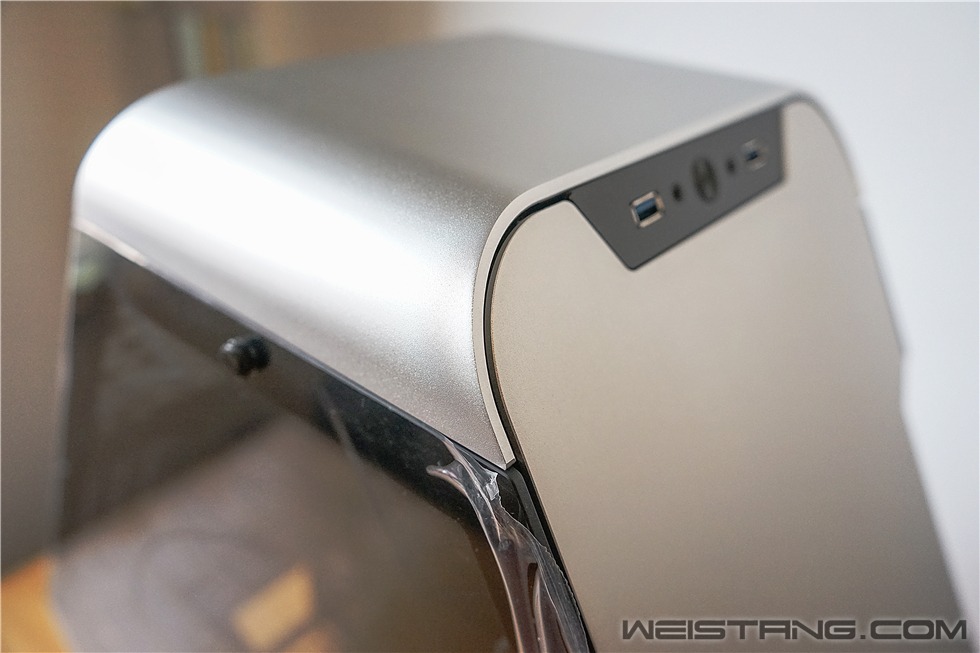

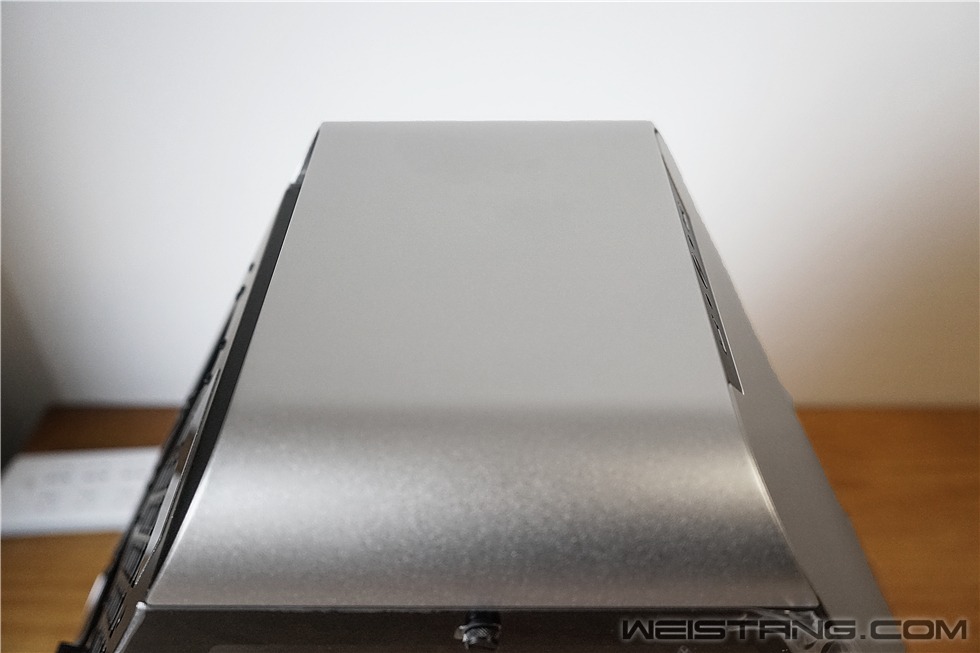

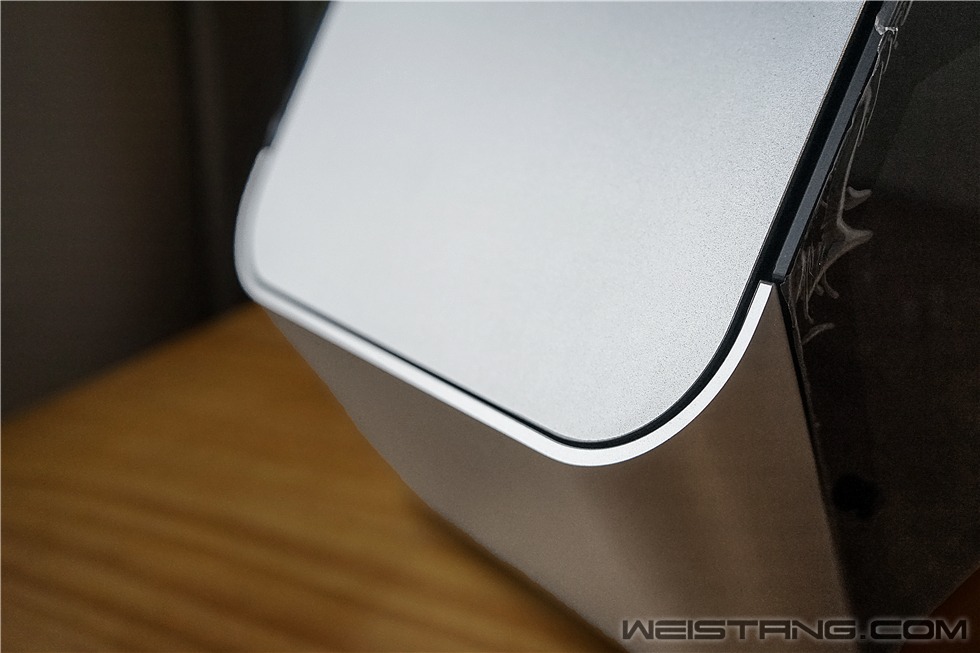

      TR-03顶部的铝挤加工设计非常的漂亮，线条柔和且光滑，再加上细磨砂工艺，手感非常不错，前面板顶置的IO区也就是电源键、USB3.1 Gen1*2还有耳机和麦克风接口。

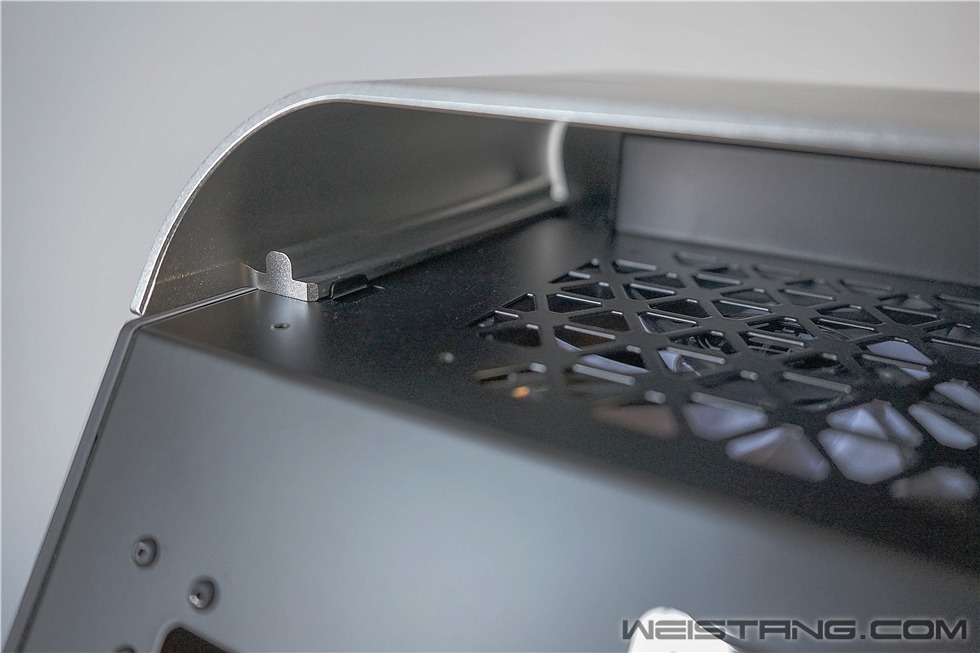

     顶部翻过来看是镂空设计，能看到顶置的排风风扇，虽然是类似提手的设计，不过后来装完机之后我还是比较喜欢托着底部，因为太沉了~

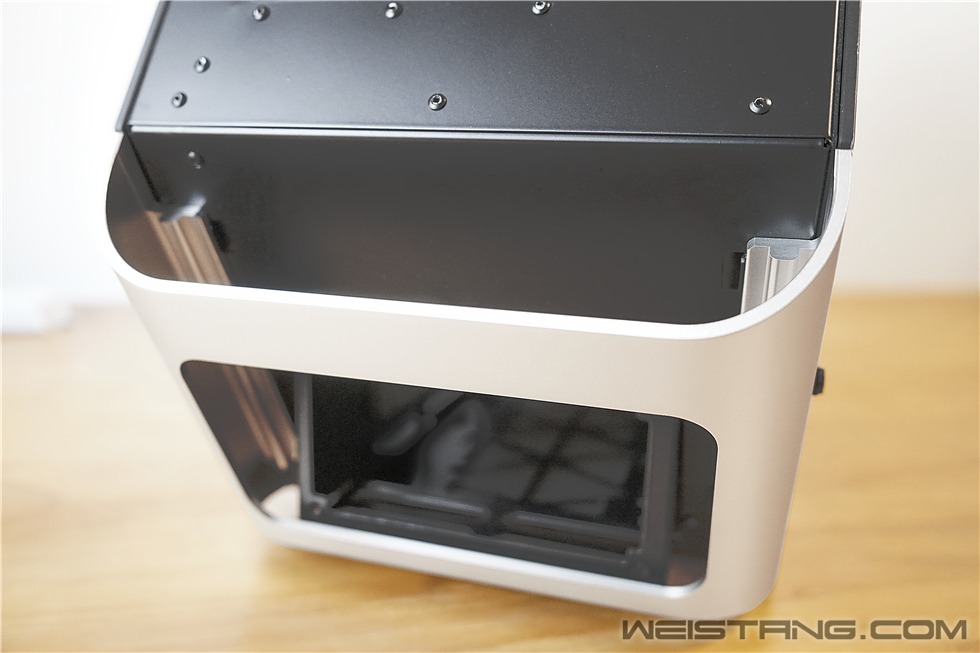

       TR-03的底部是电源舱

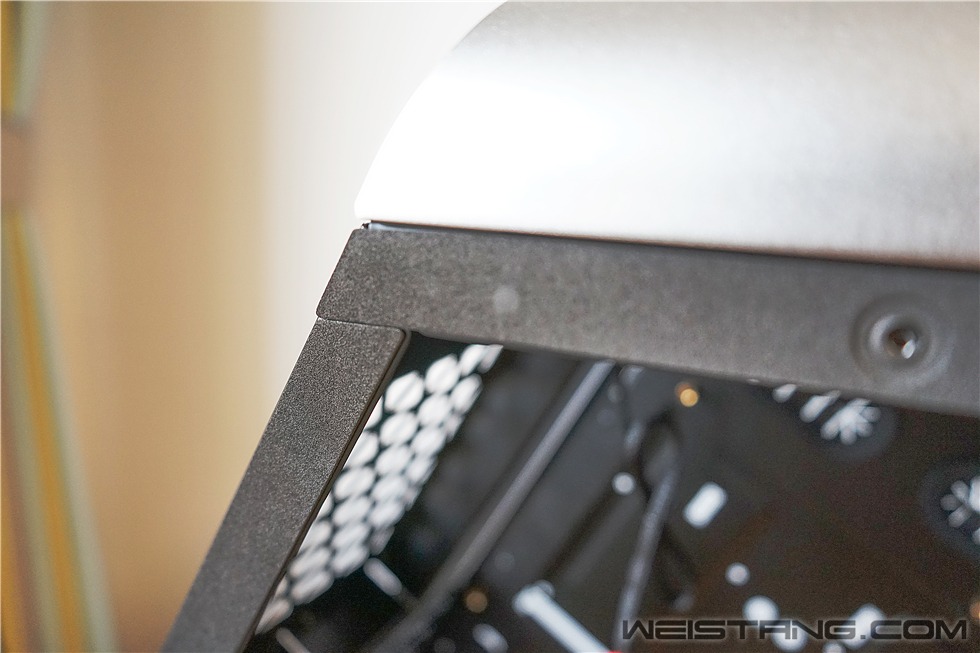

      顶部的细磨砂效果可以使TR-03在阳光映射的情况下在不同角度有不同的质感

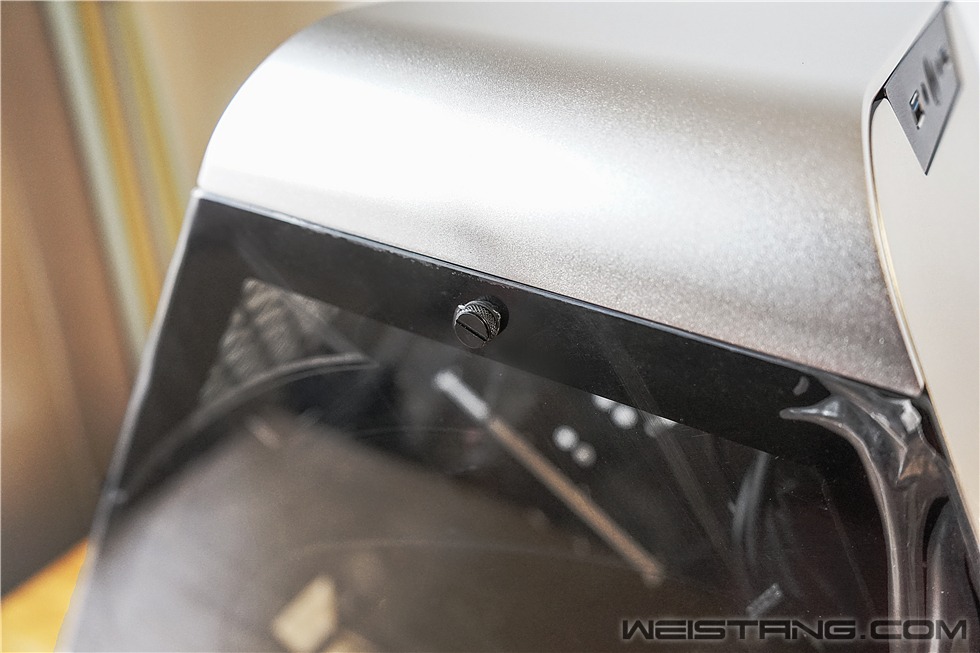

       钢化玻璃侧透的螺丝如果手指有X鹰黄金手指加持应该可以拧动~

      TR-03机箱的设计亮眼且大气，而细节处的线条却是柔和的，前面板和整体结构两个不同的部分结合的不显生硬，有2年没有接触乔思伯的机箱了，现在的设计和加工都不错了啊。

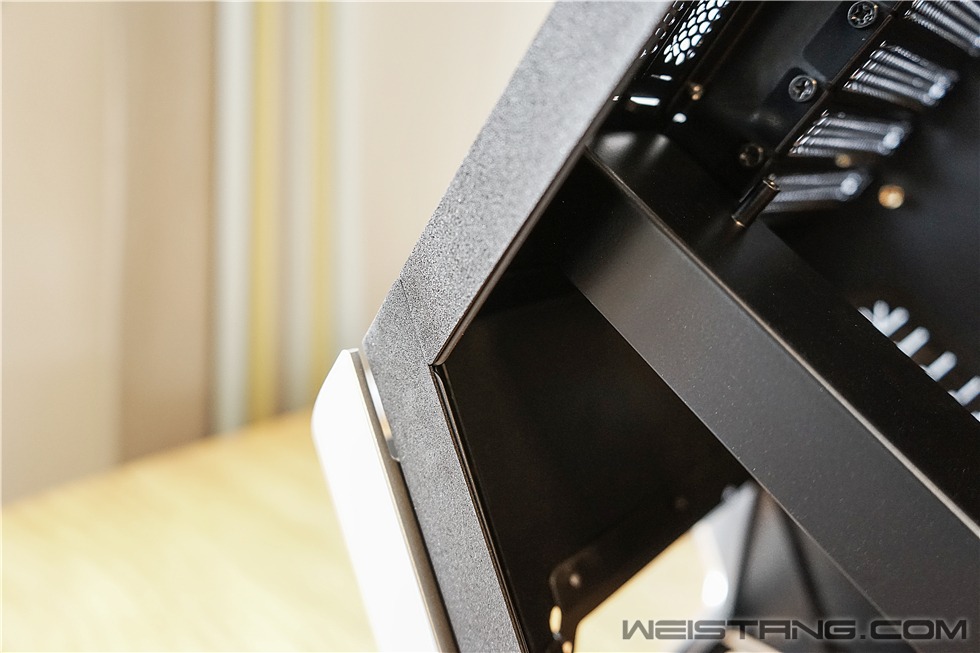

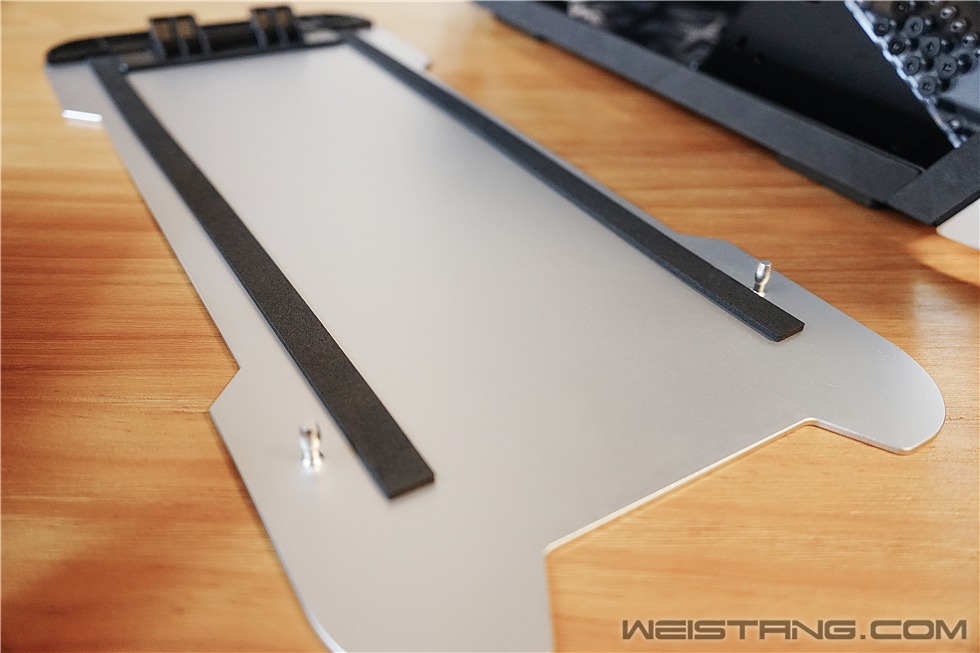

       为了保护侧透钢化玻璃，TR-03在接触面上都有高密度海绵条保护

      主板开孔处的挡板可以看到上面有HDD字样，没错，开孔挡板上可以安装3.5寸或者2.5寸的硬盘

       TR-03的前面板直接采用结构固定，所以打开很方便取下
       TR-03的前面板上部是金属固定，下部是直角钩设计，所以固定的比较稳

      TR-03的底部自带整体式防尘网，面积巨大，四个角有橡胶材质支撑脚，支撑脚特写来一张

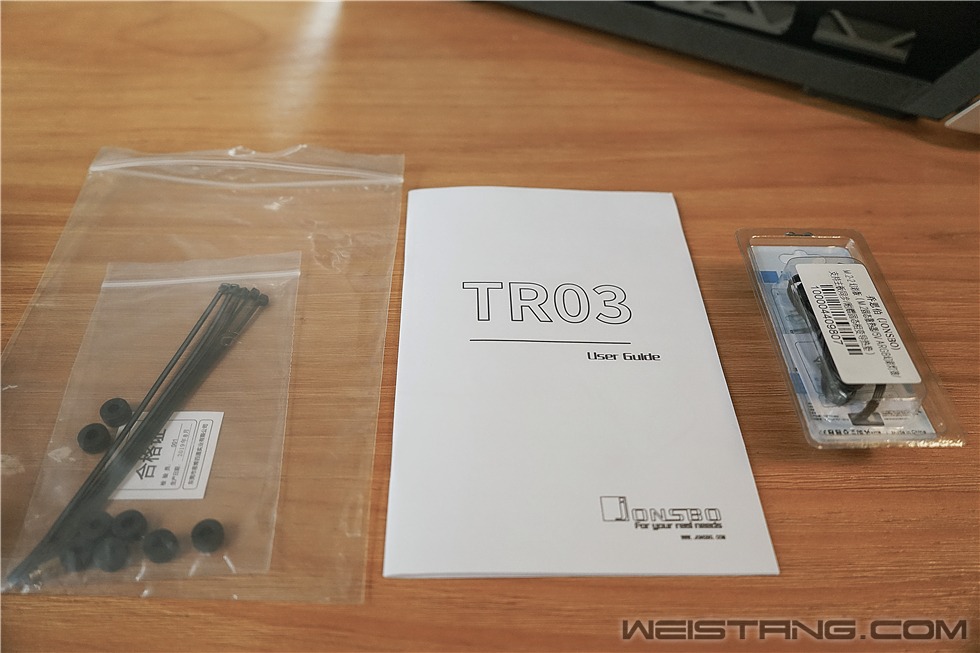

       TR-03还有其他附件，拍一张合照，说明书和扎带还有橡胶圈

      因为我要安装水母360一体式水冷，所以先把带显卡固定架的挡板卸下，然后把带亚克力螺丝支架的挡板卸下

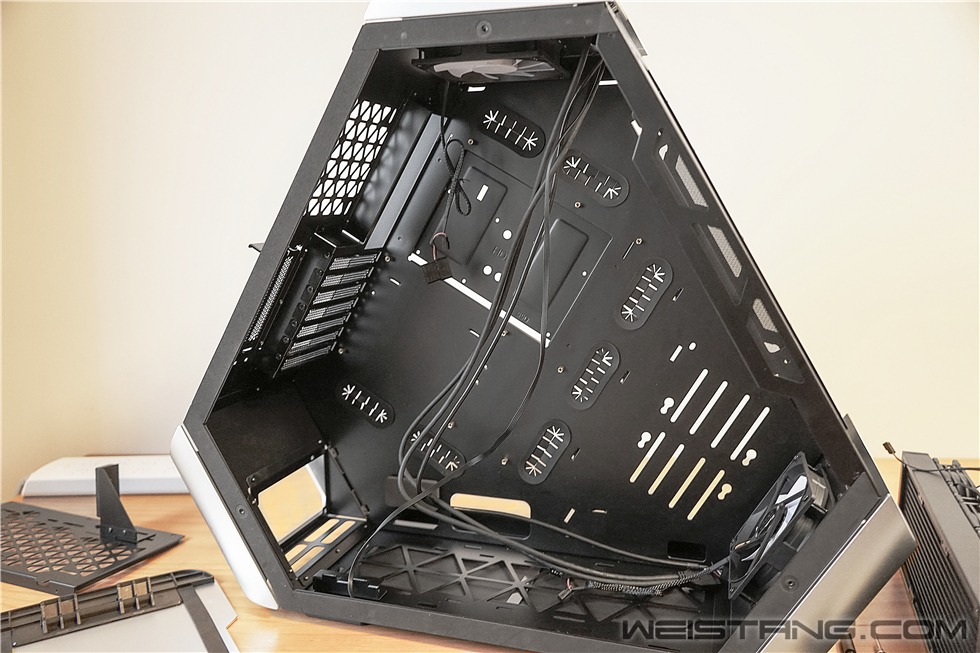

       水母360一体式冷排安装的需要，TR-03的内部结构全部卸下，侧面固定架上有专门为360冷排预留的固定位


整机效果

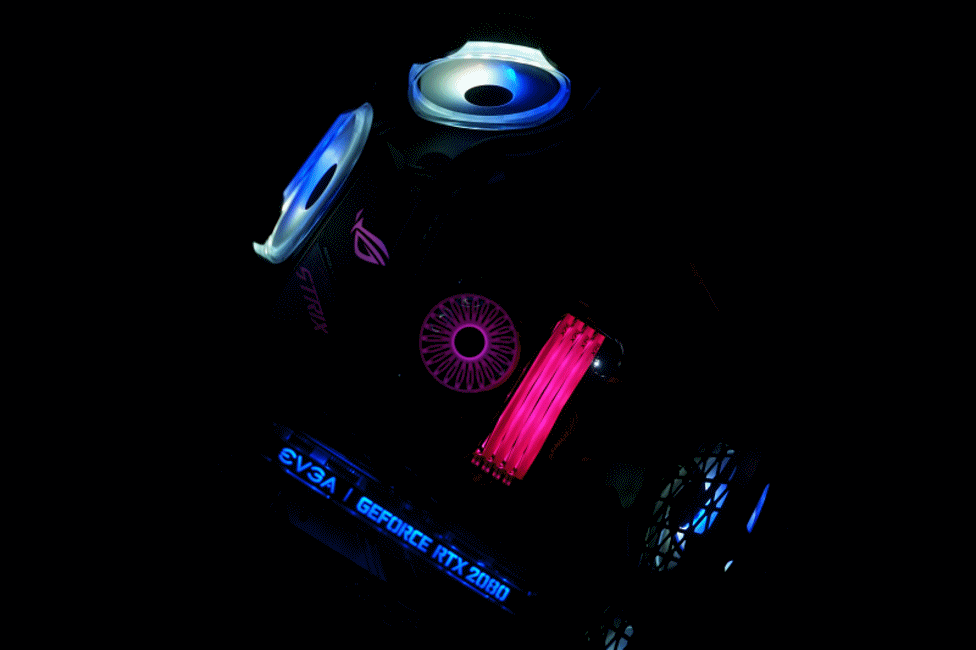

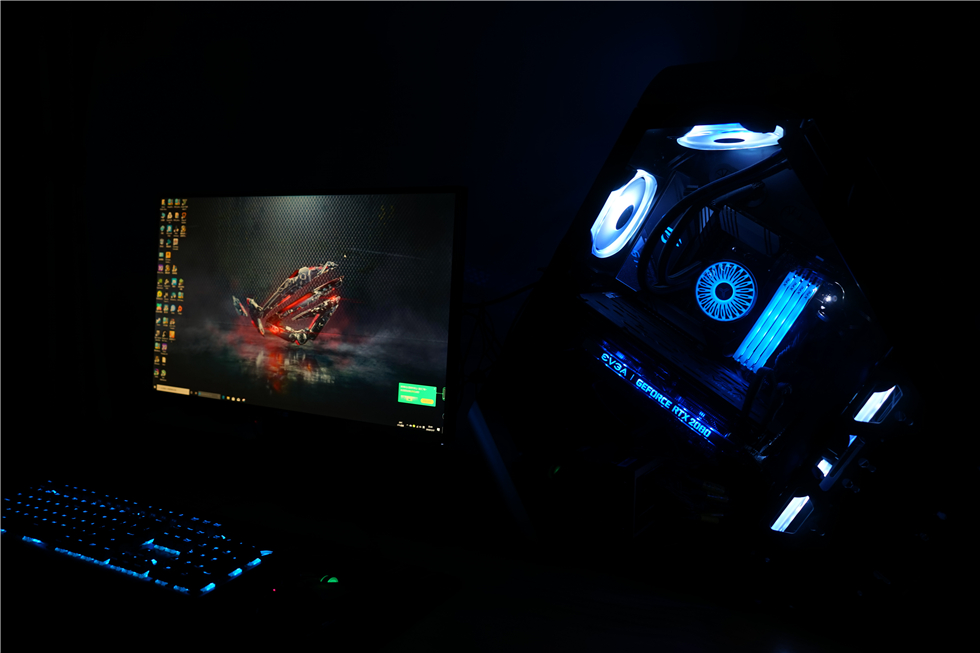

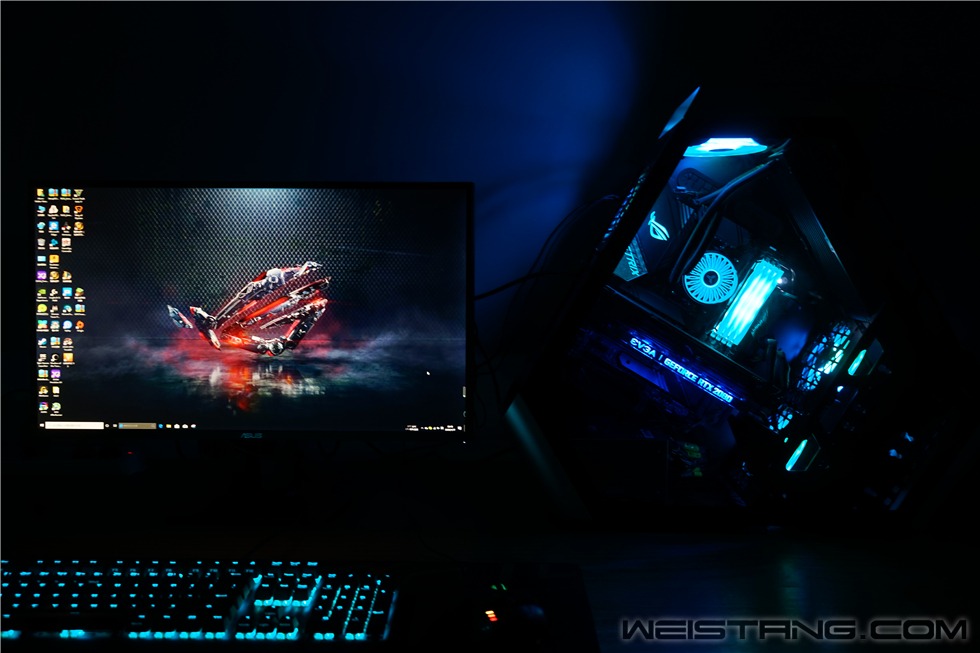

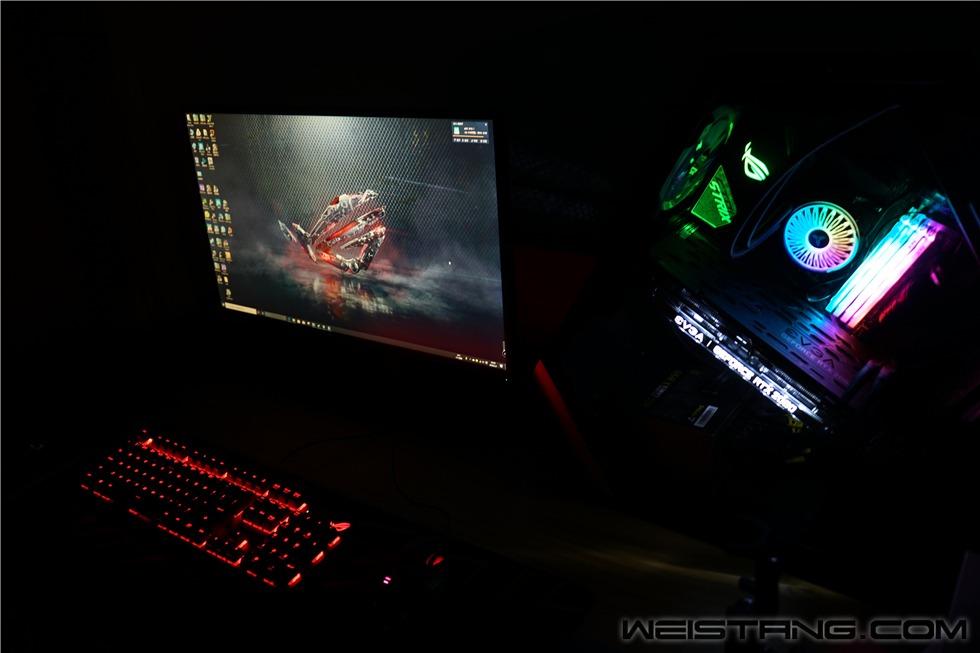

        先上几张夜晚关灯的效果，颜值非常不错~


测试&游戏体验

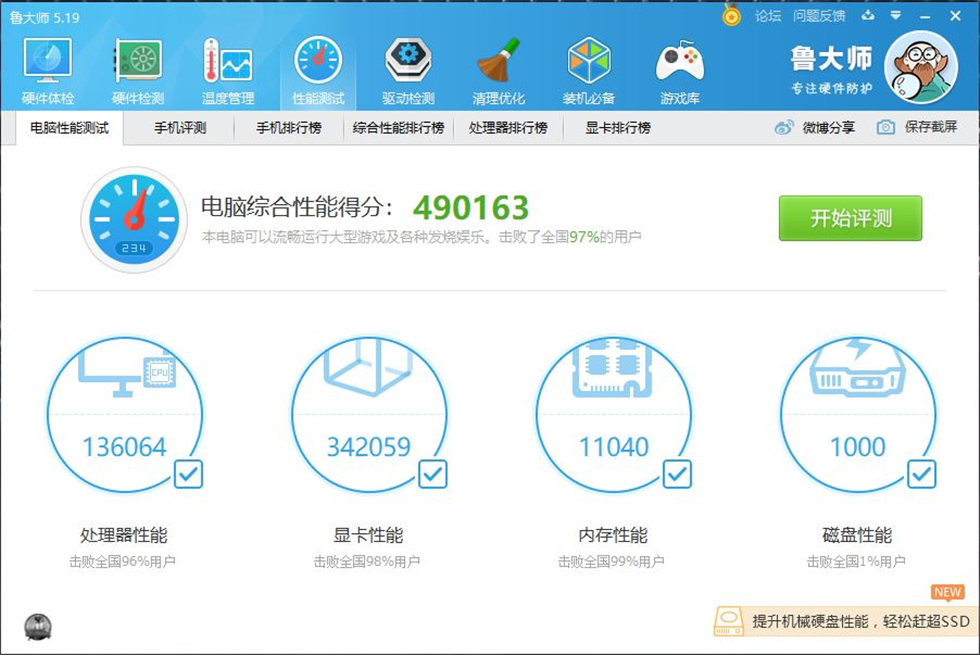

         娱乐大师先跑一把

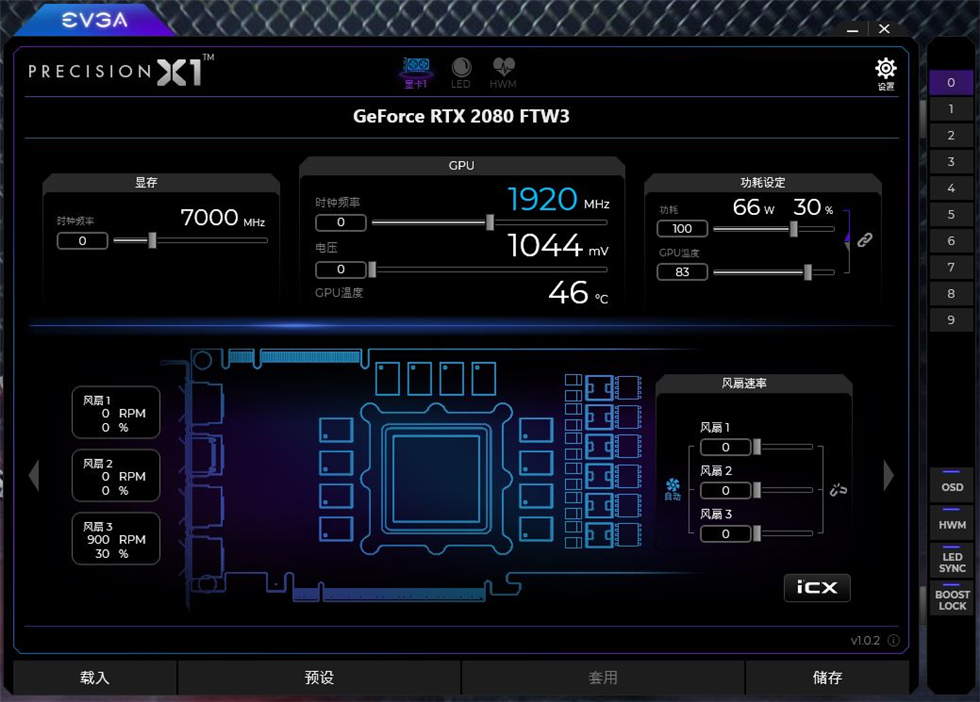

       EVGA GeForce RTX 2080 FTW3 GAMING的驱动小超到2100后再跑一次，下图有EVGA的X1驱动展示

      EVGA的Precision X1是EVGA推出的显卡超频、监控、控制软件,超频非常简单，直接有自动超频测试，回头有时间我会单独写下这个显卡

       3DMARK Time Spy测试

      3DMARK Time Spy Extreme测试

      详细配置打开看一下

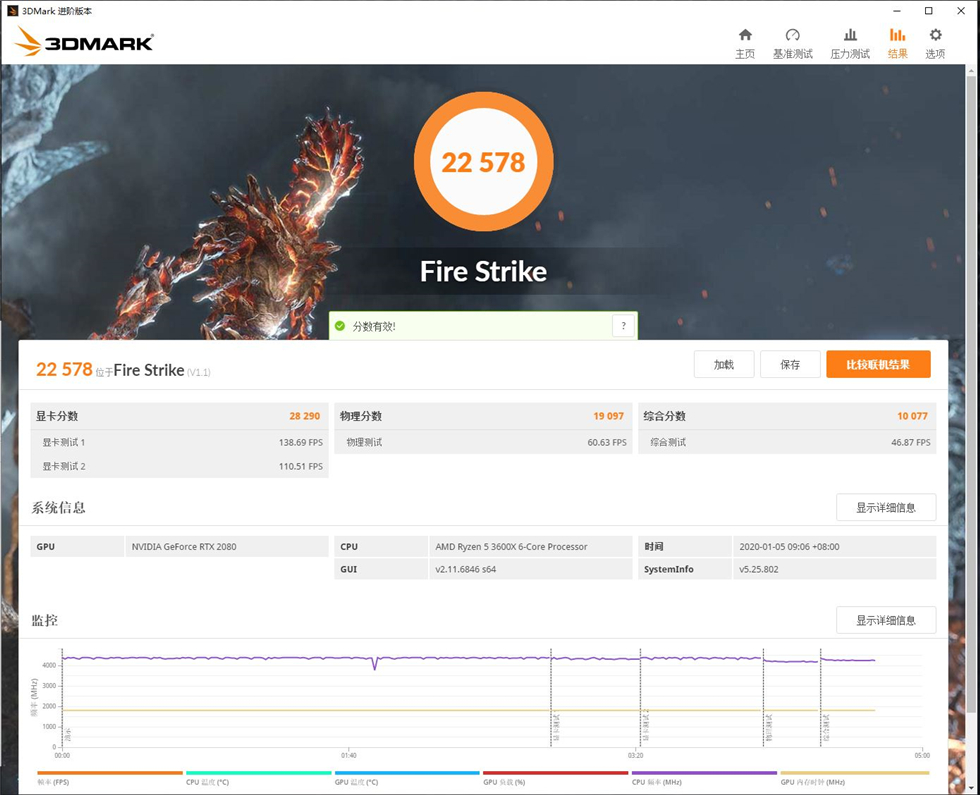

         3DMARK  Fire Strike测试

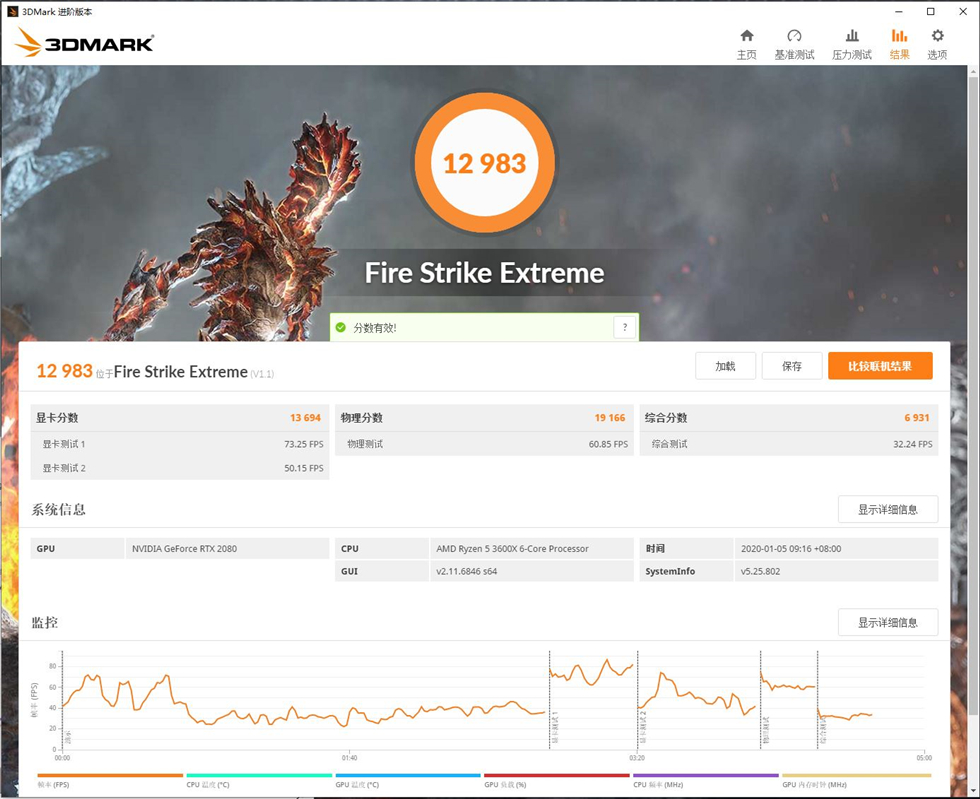

        3DMARK  Fire Strike Extreme测试

       3DMARK  Fire Strike Ultra测试

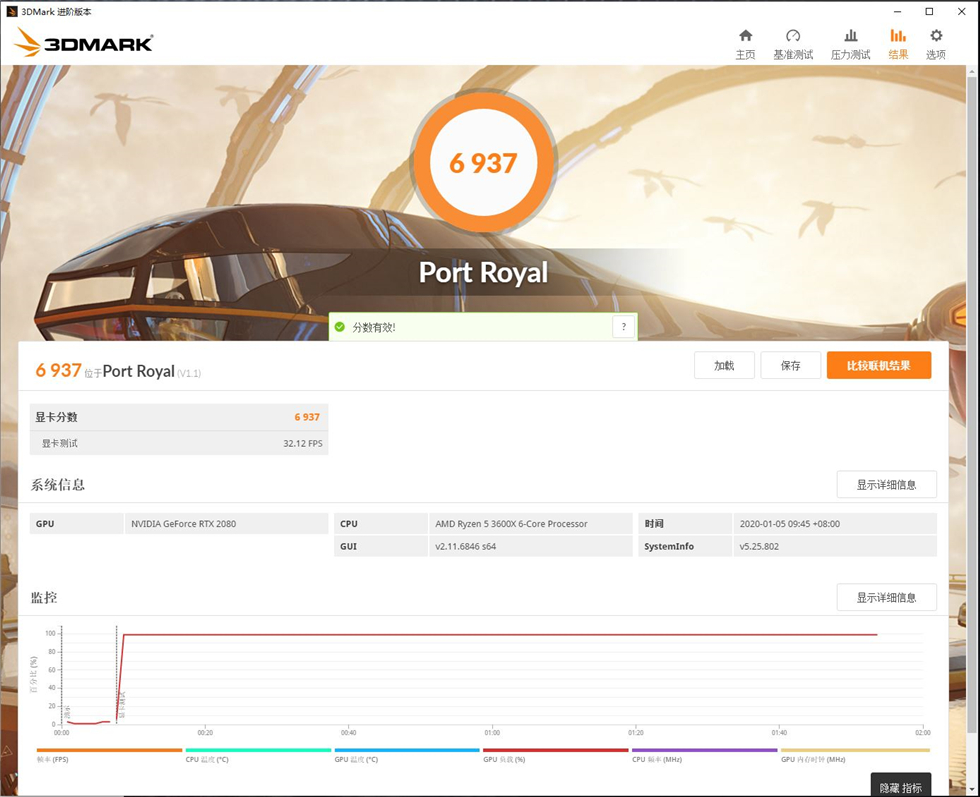

         光追Port Royal也跑了一下

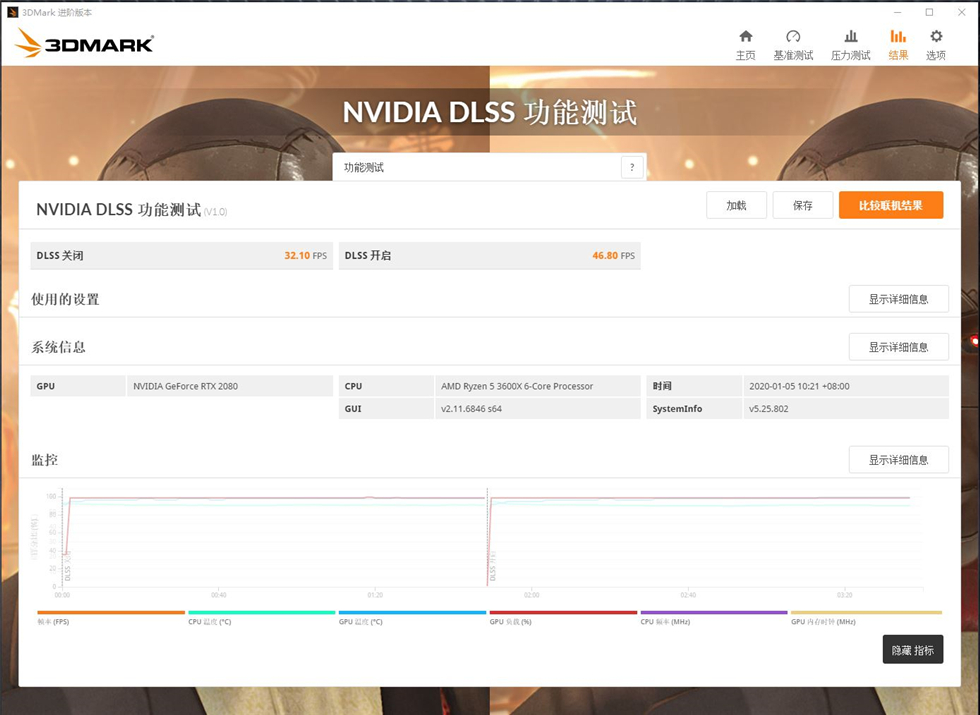

     NVIDIA的DLSS也跑了一下

      室温21℃，3600X默频下，2080显卡拉到2100，CPU和GPU满载的温度表现，CPU最高也就71℃，而显卡的最高温度也就56℃，EVGA的用料实在有体现了。
       原来打算放魔兽世界的，想想还是算了，感谢暴雪来了这么一把怀旧服务，也算是找回来一点当年大学时代的感觉，不过之前排队排的太凶了，而且年底岁初太忙，所以一个多月没上，扯远了……

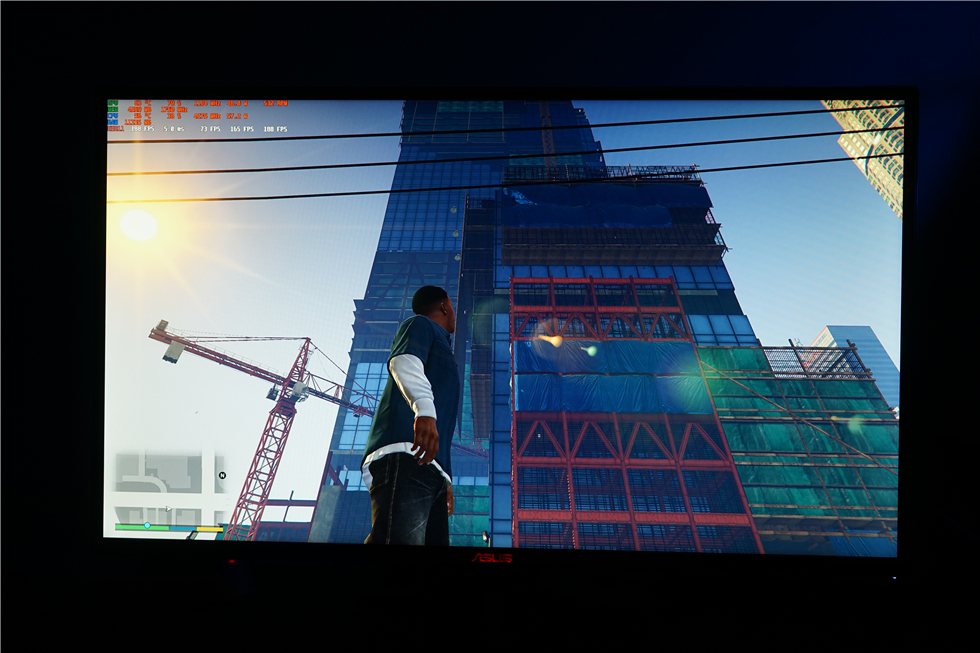

      GTA：V倒是我朋友的最爱，我给他装机的时候他首先要求装的就是这款游戏，拍摄的时候正好赶上这个角度，能够看到游戏中阳光的光影，有点电影的感觉，之前朋友的旧电脑低效果也玩过一阵子，因为2080的机能完全足够，所以鸟枪换炮后，最高画质的画面和动作都非常流畅，帧数跑满VG27BQ的刷新上限是没有啥问题的。


      PUBG绝地求生，虽然那啥多，但热度和刺激感还是可以的，不过我在入手ROG游戏手机2之后发现手机吃鸡容易多了，爽的不要不要的，所以最近电脑上打的少了点。注意的是记得开启VG27BQ自带的ELMB Sync（华硕的动态影像清晰）、Shadow Boost（暗影增强技术）等技术加持。尤其是ELMB，华硕的动态影像清晰研发的目的就是游戏画面更加流畅，减少撕裂和卡顿以及拖影。
       当时我还用朋友的电脑测试了1650TI和5500XT的对比，所以就给朋友装了几个游戏，2080完全能满足最高性能需求，而且所以这里也就随意的展示下显示器效果，至于后来游戏还想搞啥？删了古墓丽影和无限法则，剩下的让朋友回家自己折腾去了~


结语




       本篇分享到此就是尾声啦，最近和朋友提及这个机器，他十分感谢我的帮助，不然他将在家异常憋闷的度过一个悠长假期，所以我才想起来整理并分享这次3600X+乔思伯TR-03机箱的装机。常规先说一句AMD YES！3600X可以说是很有性价比，而乔思伯TR-03机箱作为一款用料实在，颜值颇为不错的大三角形异形机箱放在桌面上也是非常夺人眼球的存在，等有时间打算再搞下他家其他的异形机箱比如MOD4玩玩，不过最近忙着战疫，等有时间再议啦。
       最后，武汉加油！中国加油！
