本帖最后由 W.L.Troy 于 2020-3-1 12:20 编辑
这是一位写作妹子的键盘，平时就是用来写小说的，自从键盘的接口出了问题还找售后修过两次，毛病依然是存在。这次就让我来彻底解决这个问题吧。
樱桃高销量的MX-BOARD 3.0机械键盘，有钢板，平胸键帽，最要命的就是接口设计的缺陷。

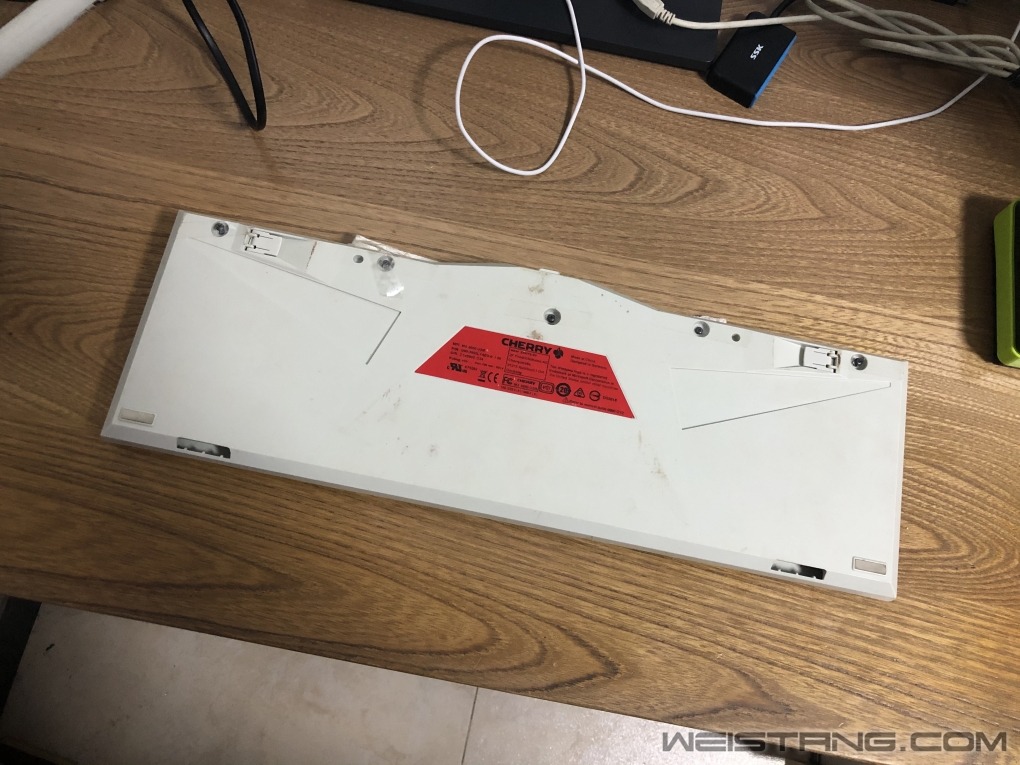

键盘背面特写，接下来开始拆键盘，键盘底部有五颗螺丝，分别在橡胶塞的下面。
键盘接口旁边的方形白点是个内嵌的卡子，拿东西顶一下就可以拆开。
慢慢沿着键盘的边缘撬开固定的塑料卡子。
拆掉键盘的上壳。
妹子说返修没有做维修只不过时在接口与外壳的边缘贴了两层胶纸作为卡紧接口的固定方式。显然这种维修站的处理方式粗糙了很多，并没有解决接口松动的根本问题。

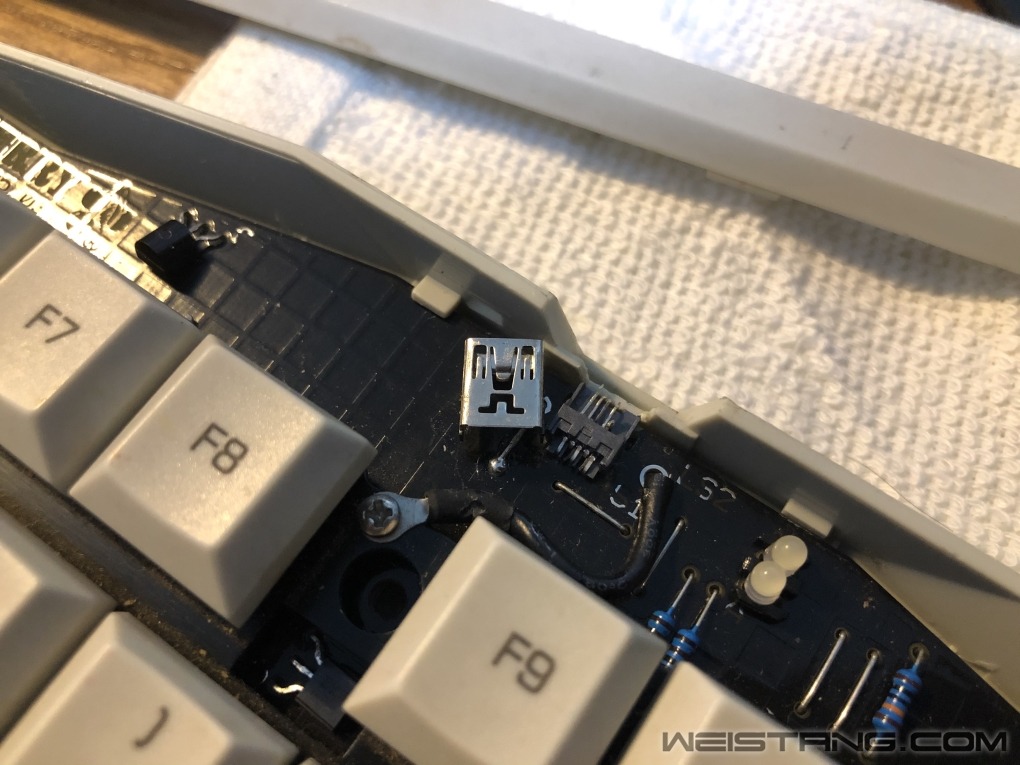

MiniUSB接口的上壳彻底脱落。
里面的针脚能看出断了一个。

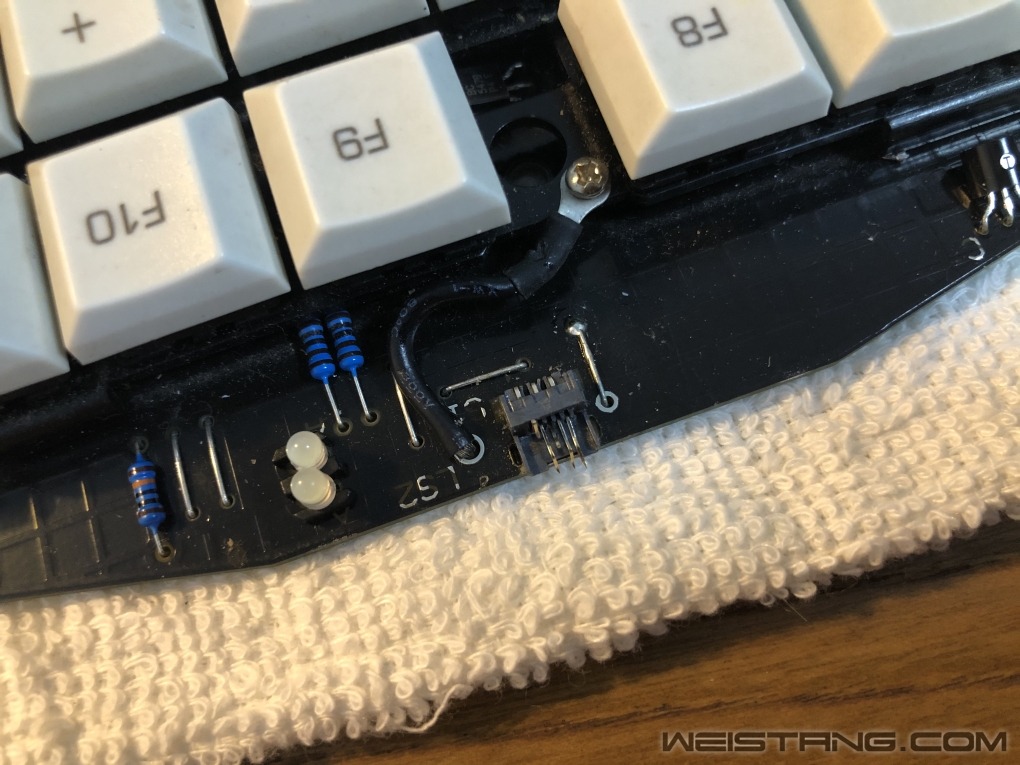

在观察PCB的背面，焊盘部分没有损坏，这里完好。
处理低温焊锡和小焊孔上电热吸锡器最合适不过了，首先MX3.0键盘的电路部分十分脆弱，30W的烙铁烫上超过1秒钟焊盘基本就掉了，所以用更低温度的电热吸锡器最合适，其次就是电热吸锡器对于清理小焊孔的焊点非常的好用，特别是刚接触维修电路的新手。
焊孔部分清理的十分干净，Mini USB接口的固定钳脚在焊盘维修前就有一个脱落了。

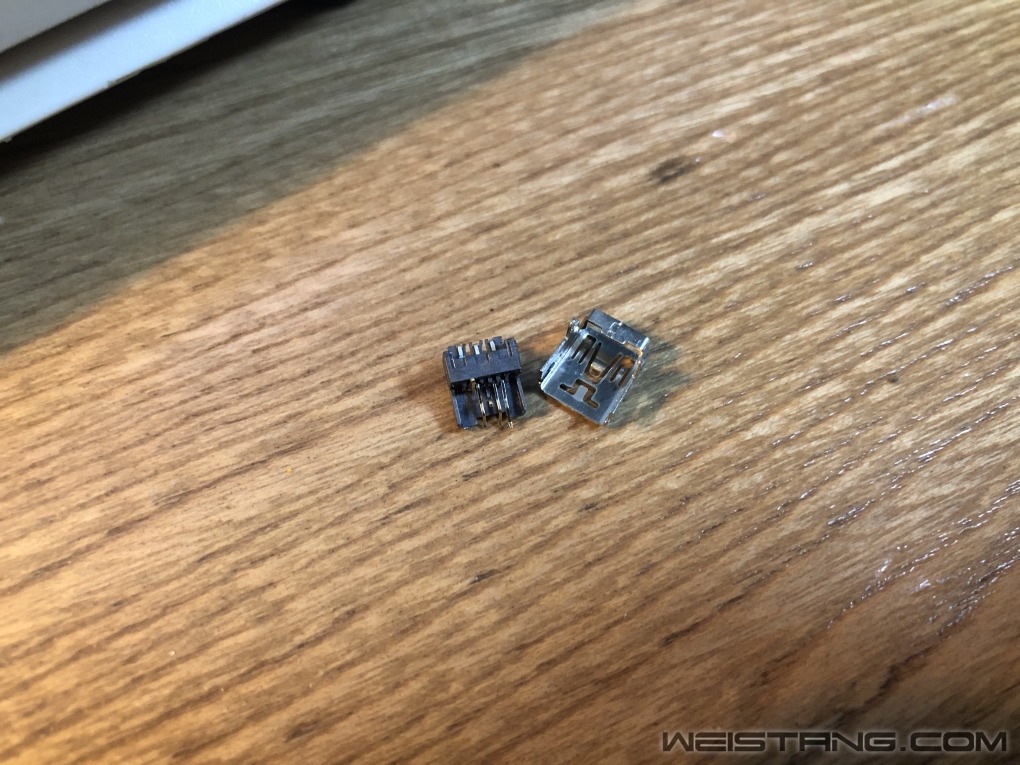

拆下来的接口。

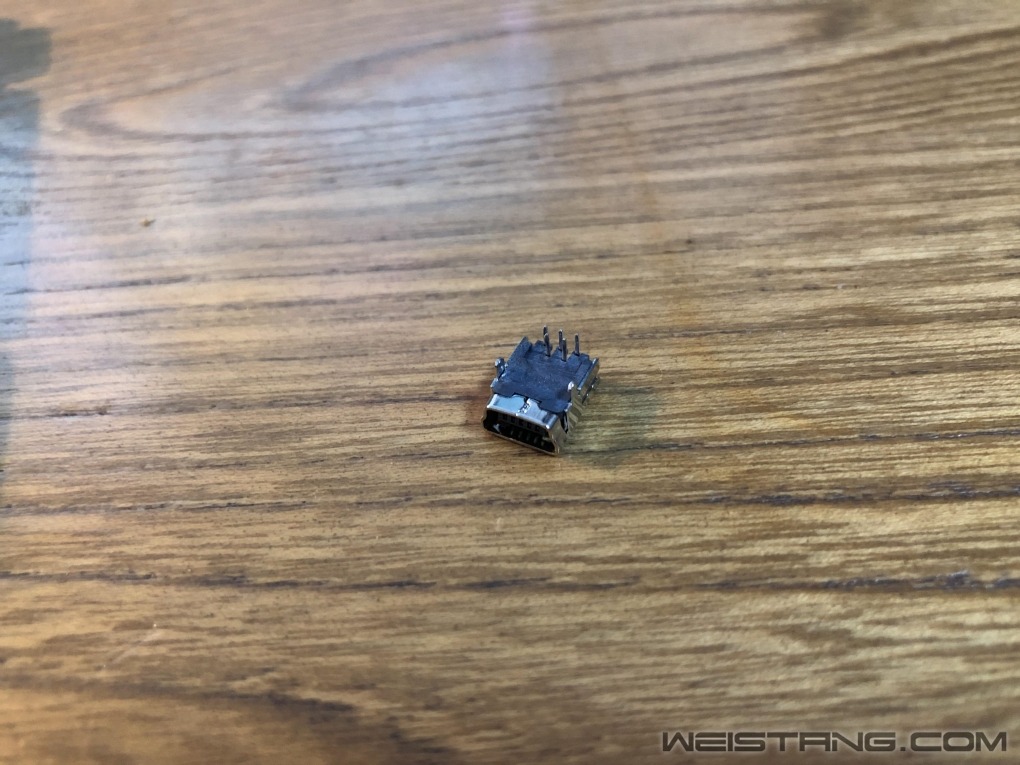

全新的Mini USB接口。
全新的Mini USB接口。
将新接口焊回去，焊接的时候一定小心不要把那5个焊点给连到一起。

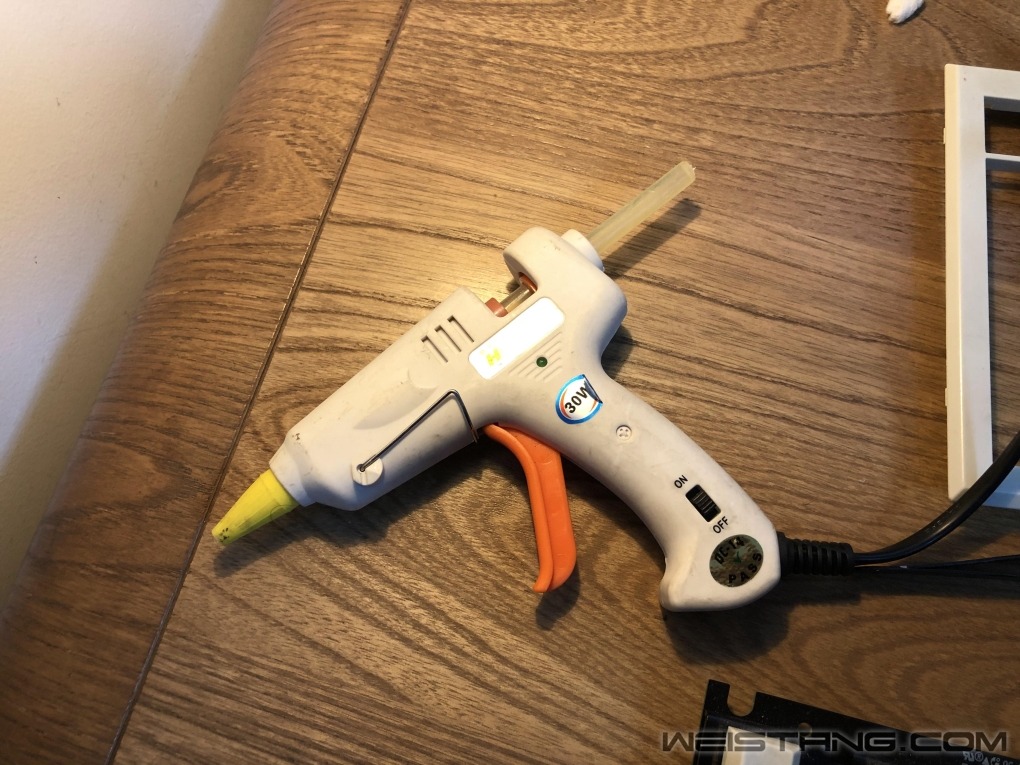

最后一步就是上我的热熔胶枪来固定一下，很多人都说热熔胶固定的没有那么牢固，但是这个总比没有东西固定的强吧。
接口上部特写。
在接口上部打上一圈胶，这样接口和PCB就有很好的固定。
接口底部的焊点也打上胶，是因为以前我见过接口的晃动导致焊点脱出的问题，所以给接口上下都进行固定是完全没有问题的。估计用个2-3年不会再出类似接口的问题了。最后把键盘装回去做按键测试，所有按键工作全部正常。所以这次维修还是十分成功。
|
