2018-2019年的EK冷头，泵，软管，Koolance泵箱，Alphacool冷排的水冷装机

donnyng · 发表于 2020-4-2 19:17

本帖最后由 donnyng 于 2020-4-15 08:18 编辑

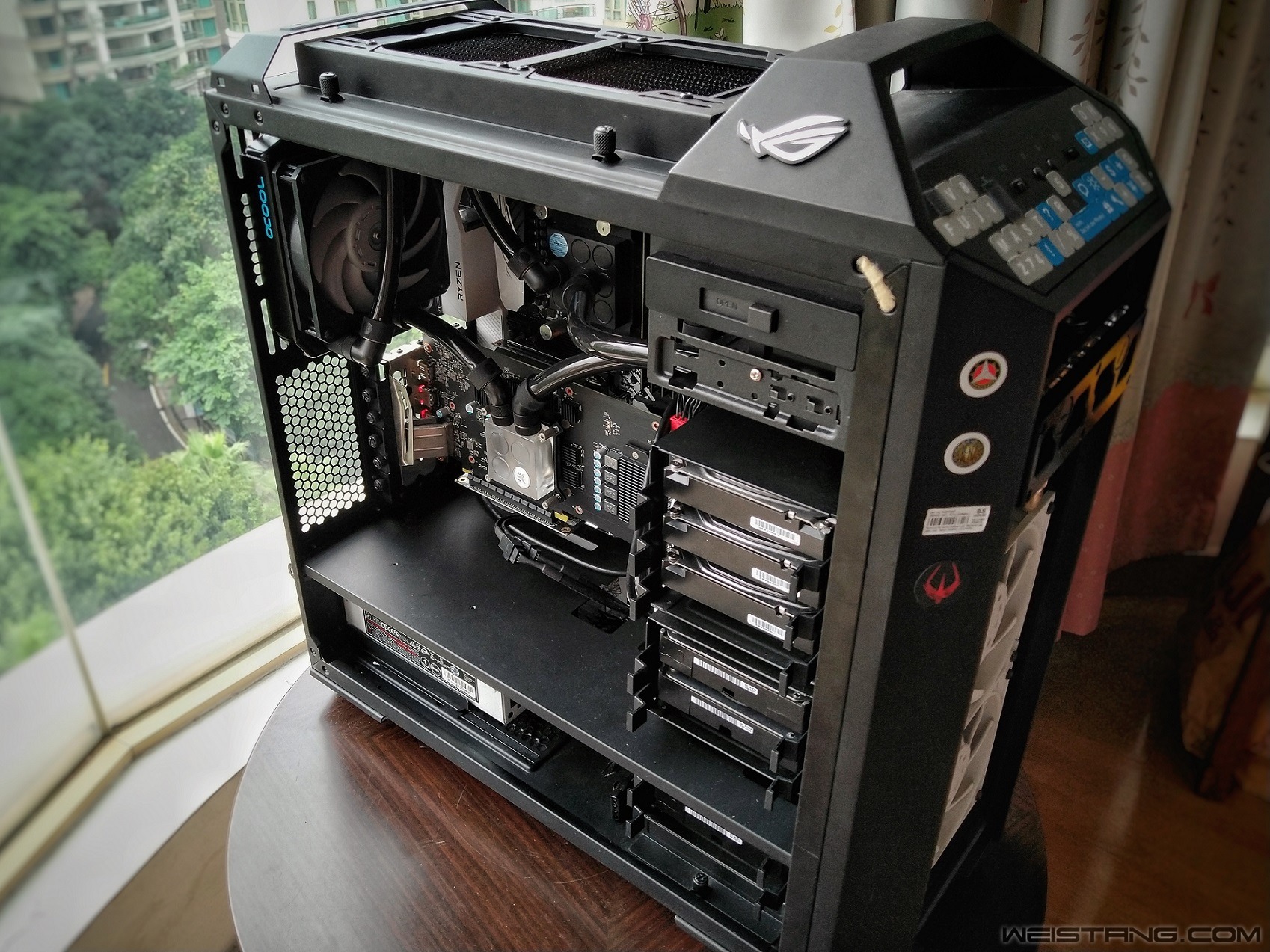

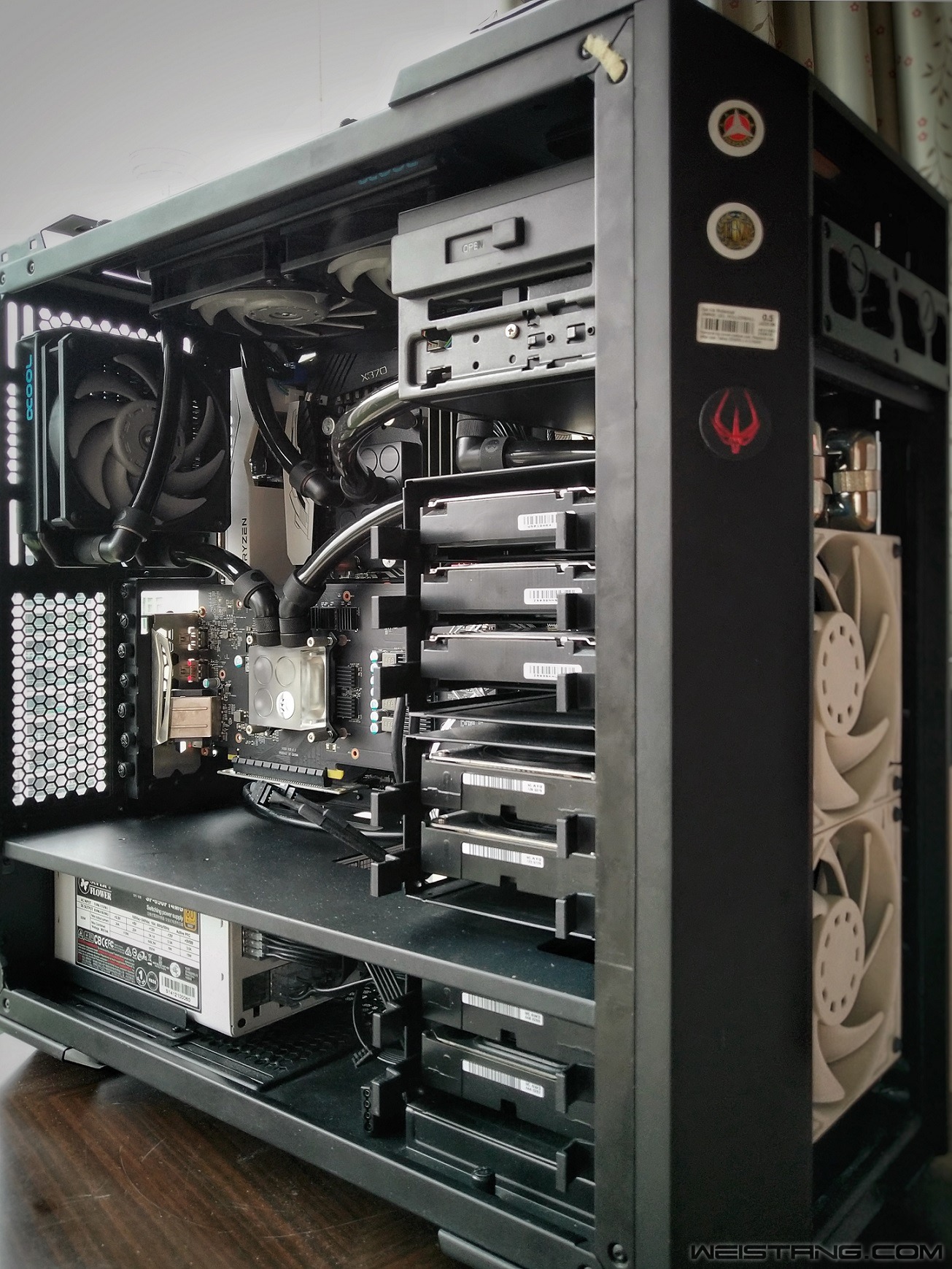

有点懒癌，自从2017用xspc之后，拖了好久才更新了这套2018-2019的ek混搭koolance和alphacool的水冷。甚至没有用微单好好拍照，现在2020已经暂时退水，才把照片找回来分享一下。

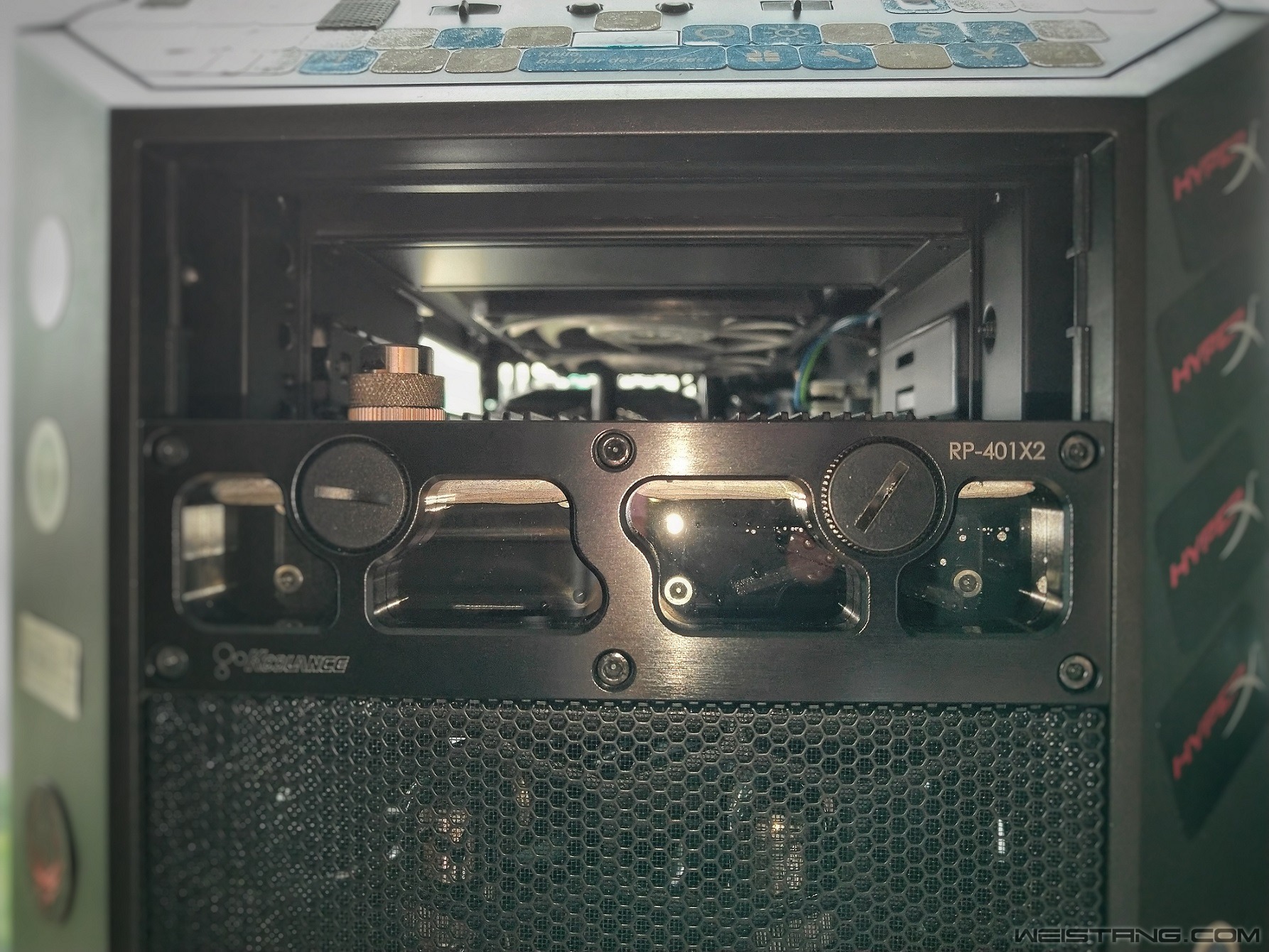

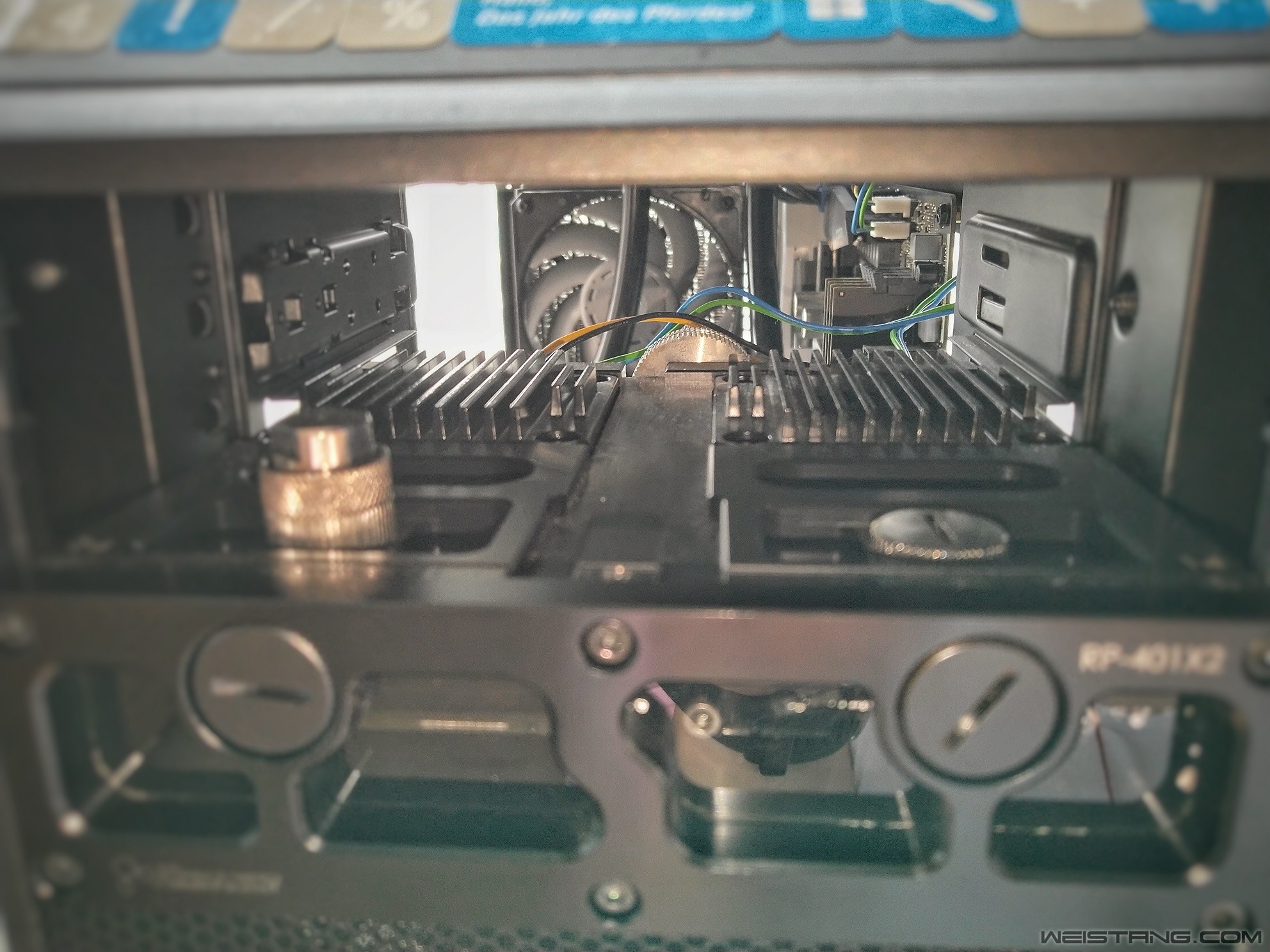

整套水冷，主要是韩国的Koolance RP401，用了两颗EK XTOP DDC 3.2 PWM ELITE串联，一颗从zcn海外购，一颗直接从EKWB发邮政。泵箱一体化对于中塔真的很好用，节省空间，迁就硬盘位置。虽然一开始串联挡板排空有点麻烦，后来还是让DDC暴力拉最高转速，直接把气泡冲出泵箱串联水路到挡板。

2018-09-02 105543.jpg

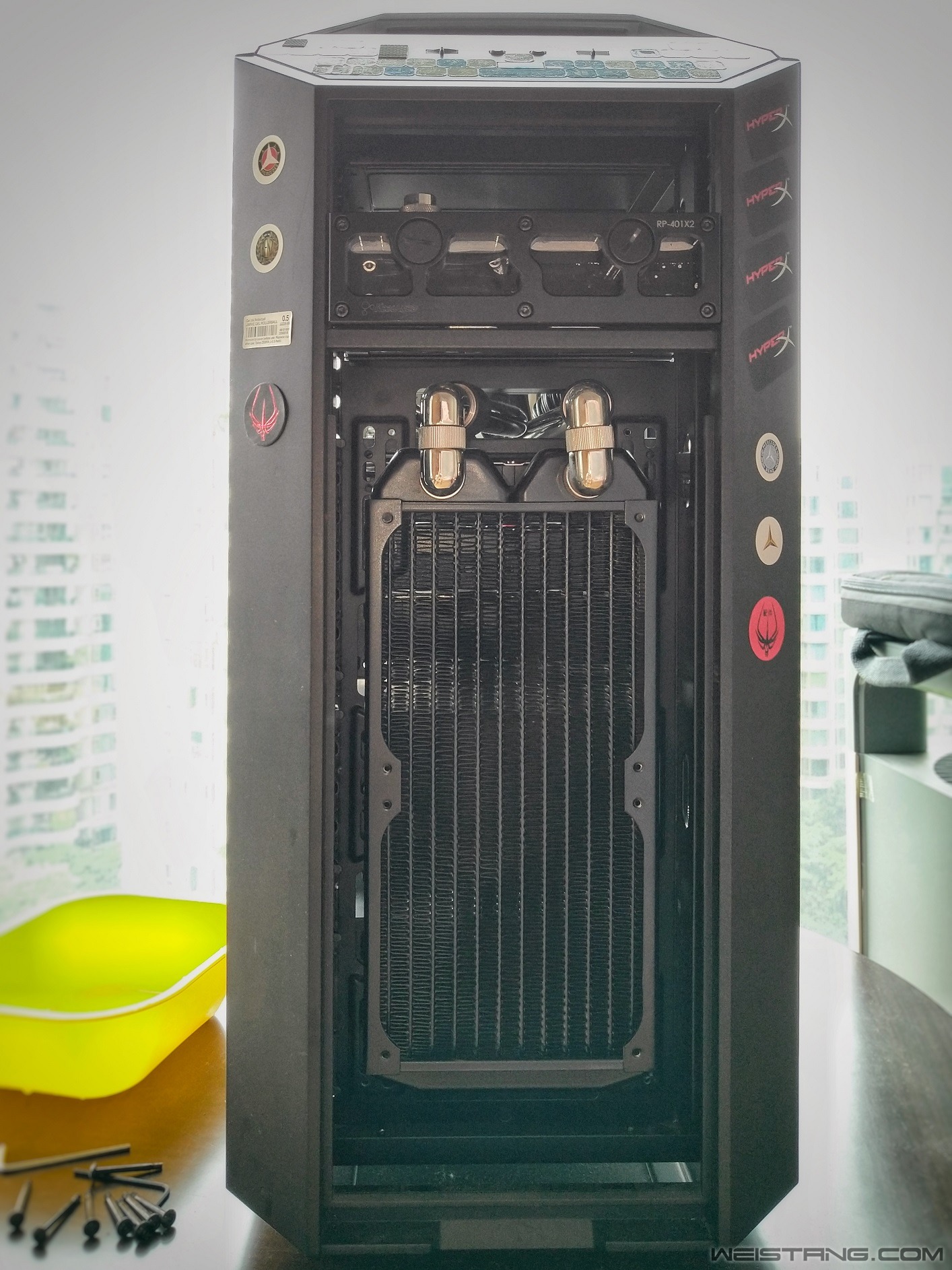

其实一直都想塞一个冷排进去机箱前脸，而事实证明，mastercase5完全足够空间。

2018-09-02 110500.jpg

之后装上EK的白色120扇，感觉风力和风量都要比GT1850高一点点，噪音稍微明显一点点。

2018-09-02 105622.jpg

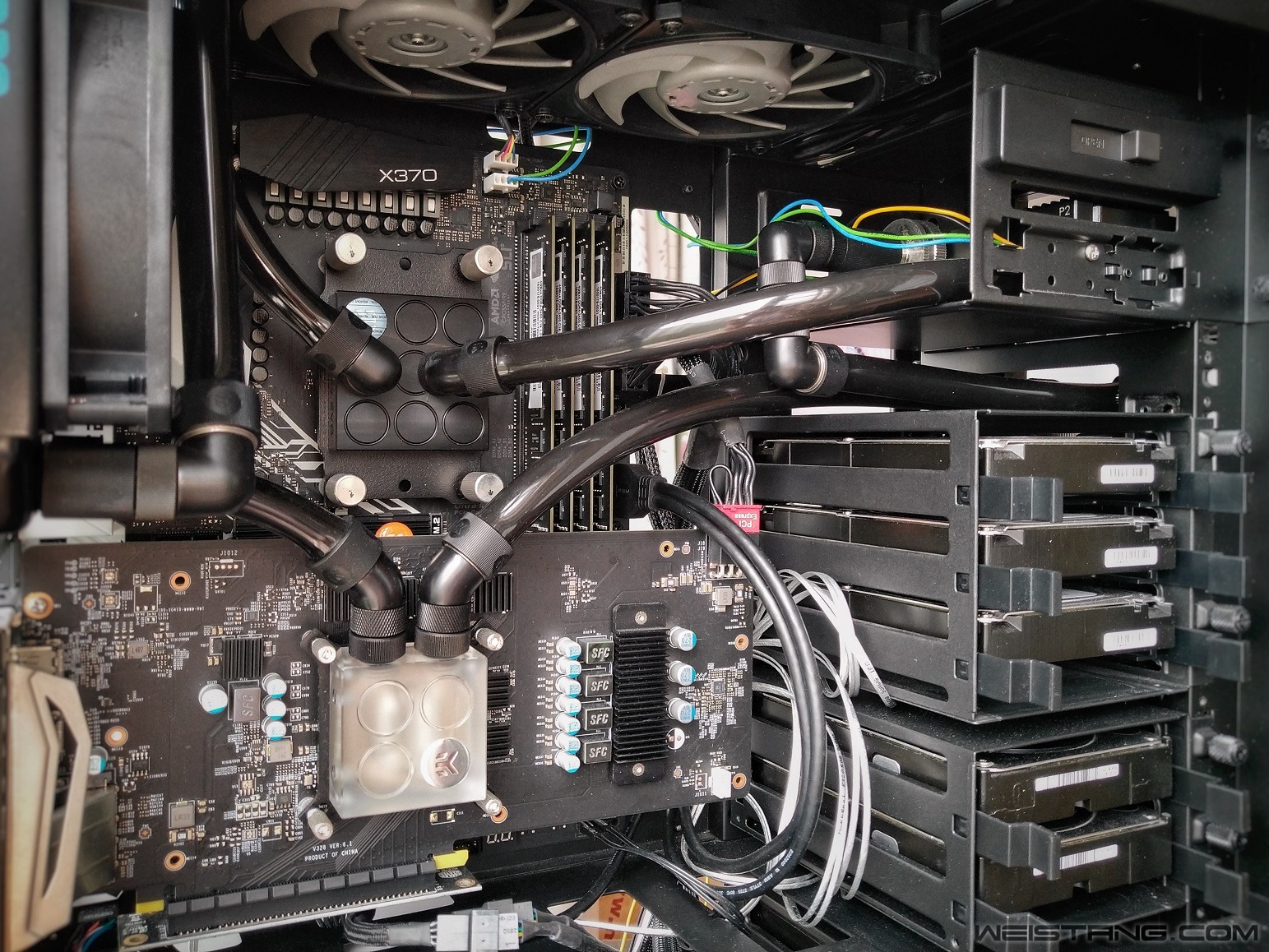

前面的冷排是cpu冷头水管穿过硬盘架和光驱架之间，接两个90度，再回到泵箱，中间还要接一个旋转接头，方便上紧快拧头。在进入泵箱之前，还要通过Koolance的滤网。可以说Koolance和EK的密封圈设计不一样，Koolance的密封圈是陷在一道差不多等于密封圈厚度一半的凹槽里。拧紧之后，密封圈只压缩一半左右。EK则是两个配件互相拧紧并压紧密封圈至最大限度。

2018-09-02 105936.jpg

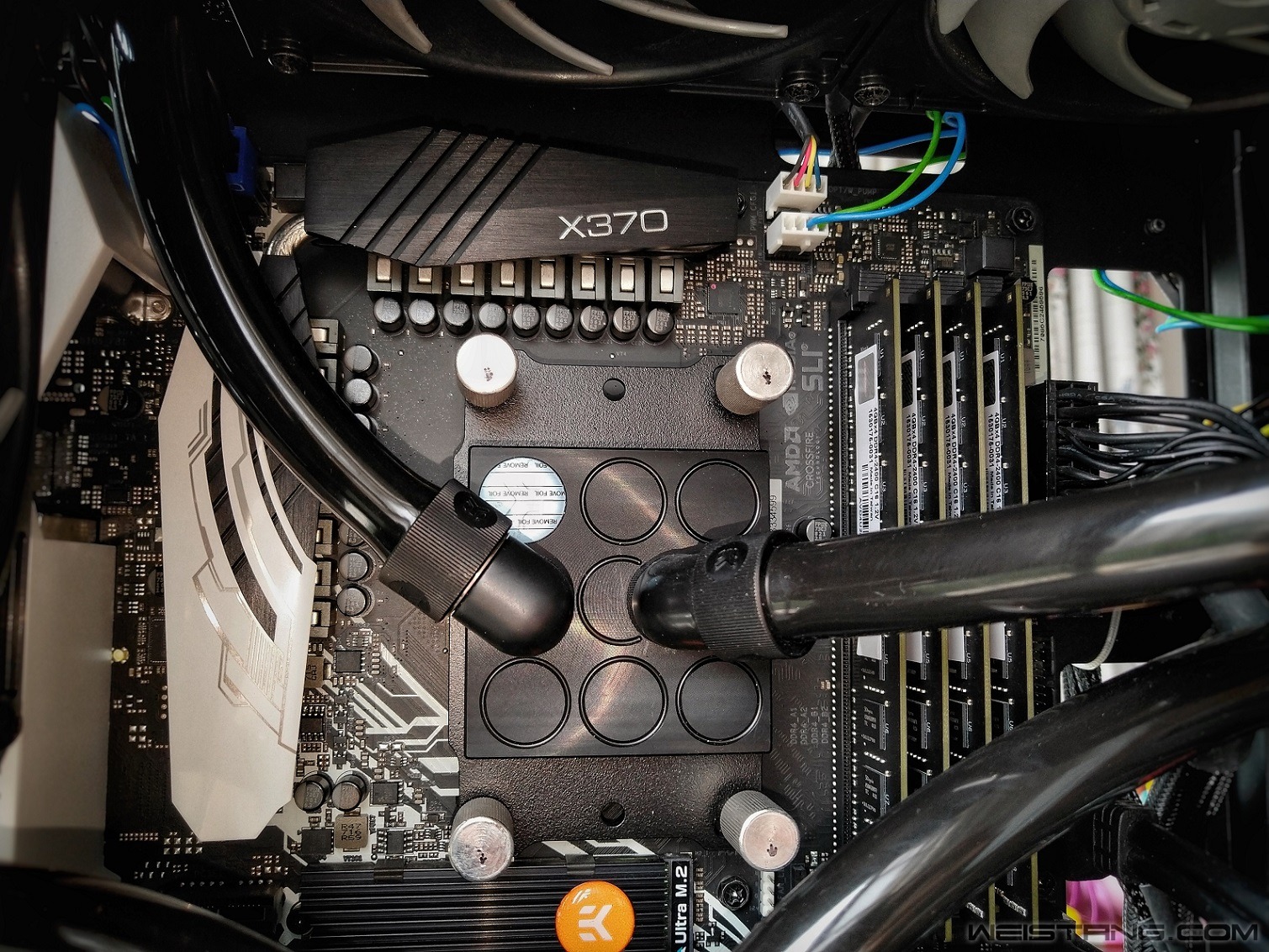

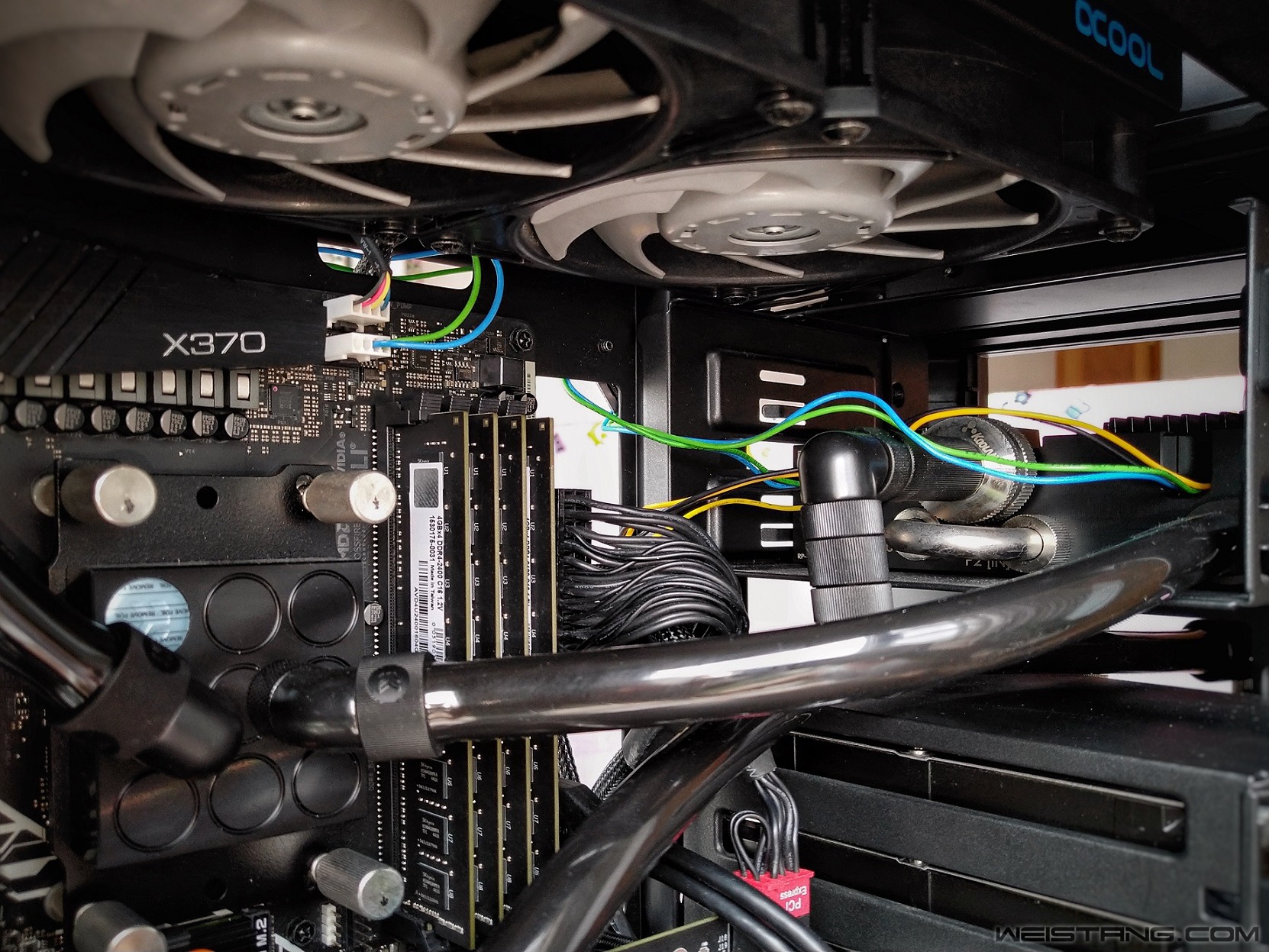

从串联的DDC泵出来，直接进入EK的CPU的冷头，冷头需要转一下角度，把入水口放到右边，靠近泵箱，因为入水口是有要求的，不能和出水口调换，内部是喷射式水道。

2018-09-02 105850.jpg

然后从CPU冷头出水口接入顶部的第一块Alphacool的240冷排。再串联到尾部的120冷排。

2018-09-02 105803.jpg

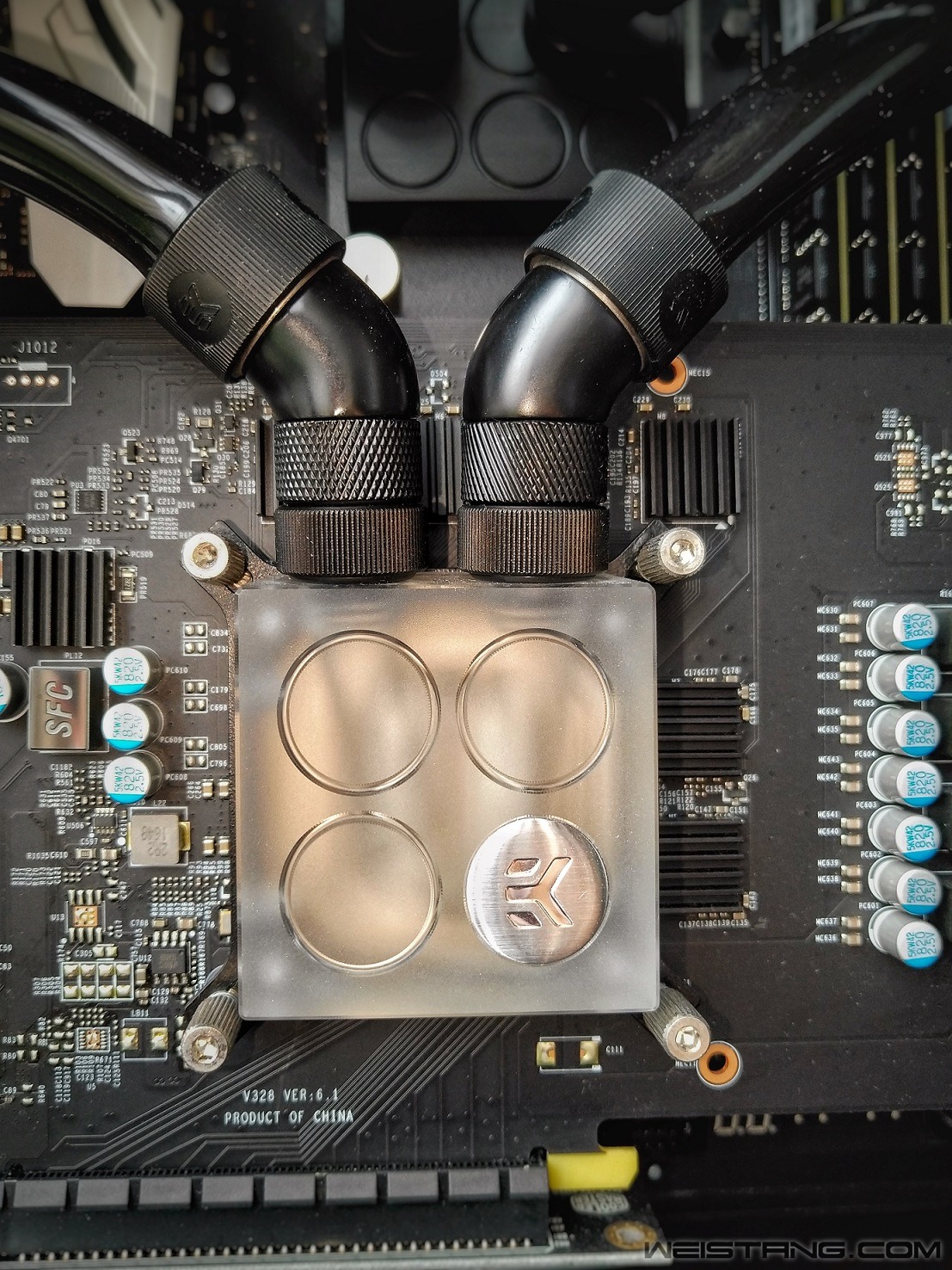

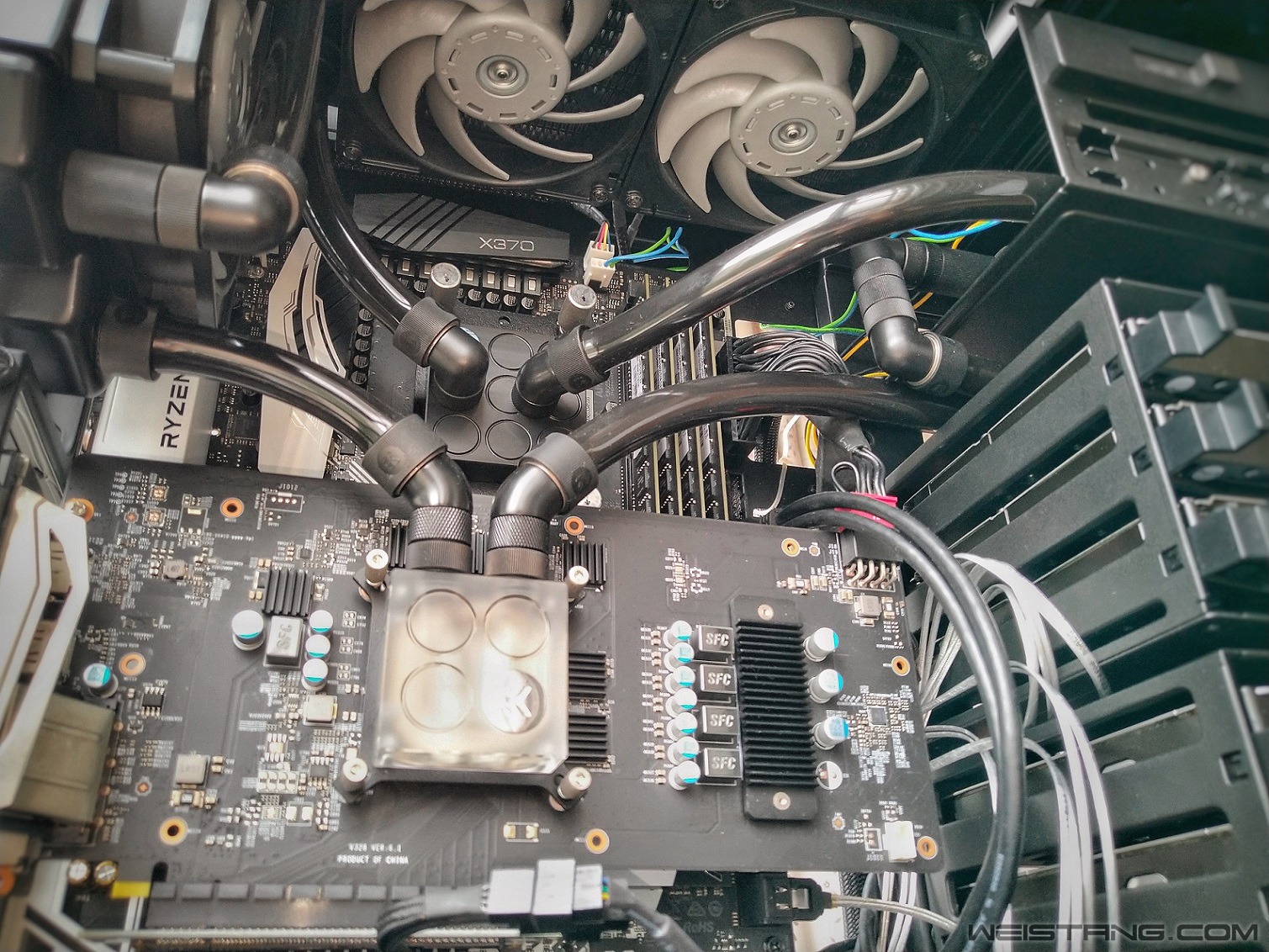

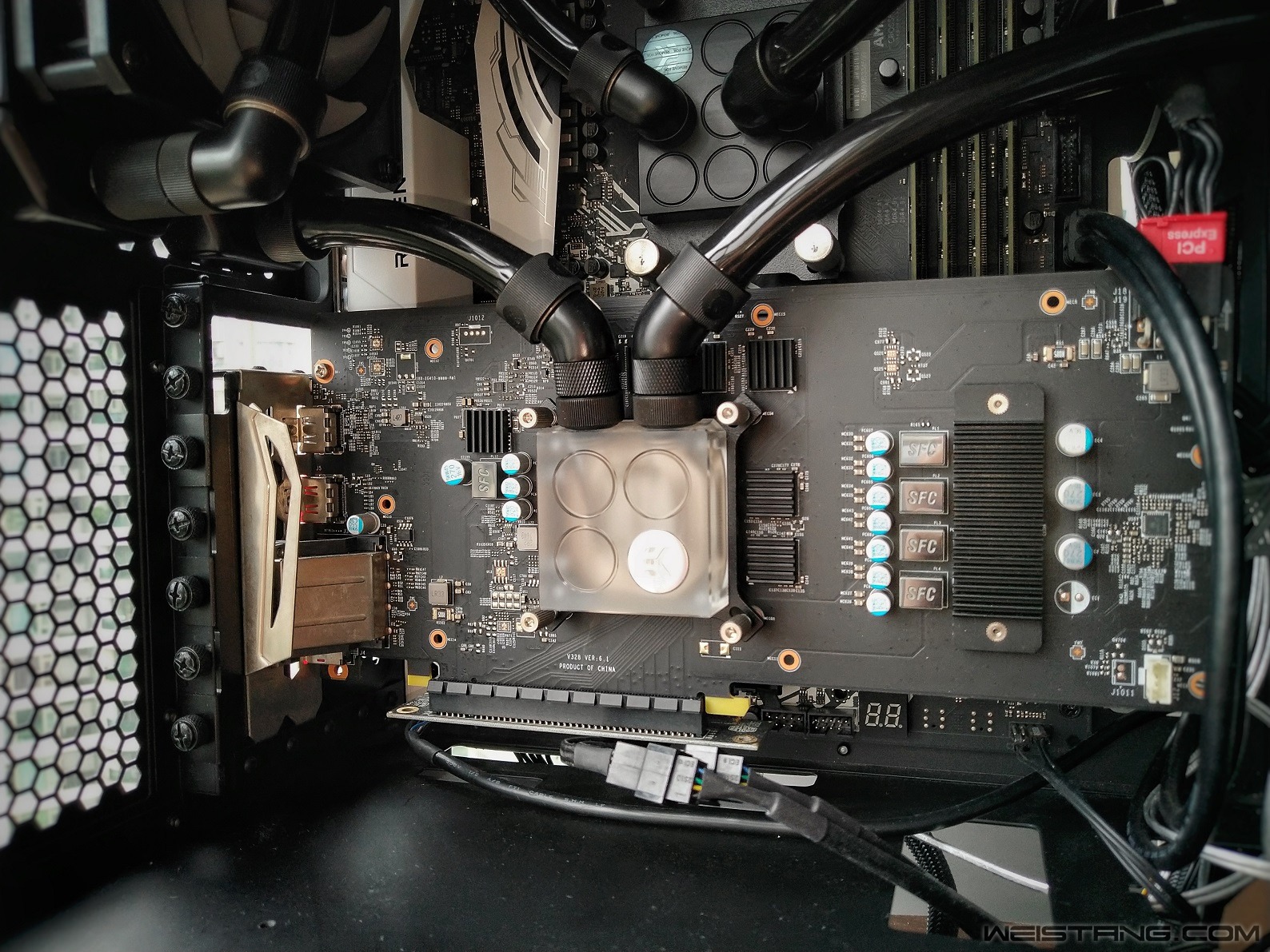

120冷排出来，接入EK的GPU冷头，显卡是1060 3G，显存，供电模块温度都不高，只用了散热片。

2018-09-02 105900.jpg

然后从GPU冷头出来，接到前脸的240冷排。

2018-09-02 105705.jpg

温度实在低，低于60度的样子。除了一开机自检的时候，两个DDC泵满速轰几秒，基本听不见噪声。

装完腰都直不起来，太重了。。。

2019年底已经暂时退水，只有显卡换了5700后，1111重新换上alphacool的水冷。。。

谢谢观看。完~

CraZy_ZyQ · 发表于 2020-4-2 21:22

温度控制在多少度

donnyng · 发表于 2020-4-2 22:56

CraZy_ZyQ 发表于 2020-4-2 21:22
温度控制在多少度

很低咯，满载高负荷60度左右，怠速30多40度的样子。。。

AKM · 发表于 2020-4-3 01:13

这玩意，玩不起，现在玩不起，以后也玩不起，哈哈哈哈。

1995BZ · 发表于 2020-4-3 13:17

这软管很整洁，实用性我觉得还是软管好

player007 · 发表于 2020-4-3 18:12

楼楼，请问如果不算主板，cpu硬件，单纯这套软管水冷要多少米，小白有意折腾一下

大胖鸟 · 发表于 2020-4-4 08:19

这么多3.5都塞到箱子里了

donnyng · 发表于 2020-4-4 11:57

本帖最后由 donnyng 于 2020-4-13 11:21 编辑

player007 发表于 2020-4-3 18:12
楼楼，请问如果不算主板，cpu硬件，单纯这套软管水冷要多少米，小白有意折腾一下

小白可以去tb的灯闪铃响或者冰龙店，客服和老板就比较好人，给你解答。
比如我一开始是用
Alphacool单光驱位DC-LT泵泵箱一体可选不含泵,单泵,双泵版本价格￥465.00
xspc nano razor+raystorm pro，alphacool 单光驱位水箱dc-lt 2400 双泵串联
https://www.weistang.com/thread-99545-1-1.html
(出处: 外设堂)

后来用 EK WATER blocks ek-xtop DDC 3.2 PWM ELITE – acetal
卖家: Amazon EU s.a.r.l
￥ 753.22
Koolance RP-401X2 Rev 1.1双DDC泵单光驱位水箱可串可并可双路
￥959.99

EK的软管接头加起来大概五六百左右吧。然后CPU冷头GPU冷头应该一千多了，还有各种试安装的成本，一开始得准备三千到四千吧。

donnyng · 发表于 2020-4-4 11:57

大胖鸟发表于 2020-4-4 08:19
这么多3.5都塞到箱子里了

现在连光驱架子都拆了，再买了个3HDD架子塞满了10块。。。。。。

箴言。 · 发表于 2020-4-4 16:30

这个就是传说中的软管啊。
这样看起来也很有质感嘛。

飞天神猪 · 发表于 2020-4-5 16:57

噪音怎么样

SanJi88 · 发表于 2020-4-6 08:33

显卡90度转接是这箱子自带的么

专家评鉴 · 发表于 2020-4-7 07:52

donnyng 发表于 2020-4-4 11:57
小白可以去tb的灯闪铃响或者冰龙店，客服和老板就比较好人，给你解答。
比如我一开始是用
Alphacool单 ...

价格还可以4k以内分体水如果能用长还不错

donnyng · 发表于 2020-4-7 08:45

SanJi88 发表于 2020-4-6 08:33
显卡90度转接是这箱子自带的么

哭妈mastercase的选购配件

donnyng · 发表于 2020-4-7 08:46

飞天神猪发表于 2020-4-5 16:57
噪音怎么样

pwm信号控制的ddc泵在自检启动的时候会全速1-2秒，水声和电机声还是挺明显的。之后都没有听到什么声音。

donnyng · 发表于 2020-4-7 08:48

箴言。发表于 2020-4-4 16:30
这个就是传说中的软管啊。
这样看起来也很有质感嘛。

EK软管挺好看的。就是会释出塑化剂，内部用的时间长了会有点脏

warhead · 发表于 2020-4-7 11:56

黑色管好处是可以用蒸馏水

donnyng · 发表于 2020-4-7 13:09

warhead 发表于 2020-4-7 11:56
黑色管好处是可以用蒸馏水

要是透明管我也会用蒸馏水。。。还能看到排空的效果
用屈臣氏绿色蒸馏水就好，可以把瓶子里的蒸馏水倒出来一滴都不剩的，感觉是离子含量很少，一点都不沾。。。
只是透明管会发黄。还有EK官网有一些材质说明，看着感觉黑管的耐用性抗老化比较强。

warhead · 发表于 2020-4-7 15:11

donnyng 发表于 2020-4-7 13:09
要是透明管我也会用蒸馏水。。。还能看到排空的效果
用屈臣氏绿色蒸馏水就好，可以把瓶子里的蒸馏水倒出 ...

黑色的看着觉得整洁一些

妞妞的仔仔 · 发表于 2020-4-7 19:31

弯头角度调的很不错我见过软管漏水的多是因为接头角度不对
