〓文前言〓 ▼之前拆了不少，这次还是一样，尽自己最大所能拆解。一款产品的好坏不能单单只从外表去评判，要整体的看待产品设计。因为两件产品所以图文较长。
往期金士顿 HyperX系列产品评测： 金士顿HyperX Cloud Orbit S（夜鹰S）平面磁单元VR电竞游戏耳机 https://www.weistang.com/thread-116458-1-1.html
金士顿 HyperX PulseFire Core（脉冲）鼠标&Wrist Rest（海岸）凝胶手托 https://www.weistang.com/thread-116258-1-1.html
金士顿 HyperX Cloud Earbuds 云雀入耳式耳机简评 https://www.weistang.com/thread-114922-1-1.html
金士顿 HyperX Cloud Alpha（阿尔法）耳机 https://www.weistang.com/thread-113995-1-1.html
金士顿HyperX Alloy Elite RGB（阿洛伊）机械键盘拆解 https://www.weistang.com/thread-111037-1-1.html
金士顿 HyperX Alloy Elite（阿洛伊 精英版）机械键盘拆解 https://www.weistang.com/thread-110874-1-1.html
金士顿HyperX Pulsefire逆火FPS鼠标拆解 https://www.weistang.com/thread-50838-1-1.html
〓相关参数〓
A、金士顿HyperX Cloud Flight S（天箭S）耳机： 1.单元：50mm铷磁单元，阻抗32Ω。 2.单元频响：频率响应10Hz–22,000Hz。总谐波失真< 1% 。声压99db。 3.ＭIC特点：可拆卸单向降噪麦克。TeamSpeak 和 Discord 认证，。频响50Hz-18kHz。LED灯显示MIC工作状态。 4.线缆长度：Mirco USB接驳线缆长（用于充电与固件升级）100ｃｍ，19g，线径2.7mm。MIC线缆长10cm（不含插头与咪头部分），线径3.9mm。 5.重量：308g（不含MIC）。MIC重量9g。USB口2.4G无线接收器7.5g。 6.音效：支持3D音效/7.1模拟环绕立体声道。 7.灯光效果：无。 8.驱动/支持：内置板载控件驱动，win10下支持 HyperX NGENUITY界面设定，可自定义设置快捷操作。支持PC、PS4、PS4 Pro。 9.续航：最高30h内置锂电支持。 10.保修：１年质保。
B、金士顿HyperX Chargeplay Base无线充电板： 1.重量：137g（Qi无线充电板）、57g（适配器）、60g（Type-C线缆）。 2.线缆长度：175cm（不含插头部分），线径4.1mm。 3.保修：１年质保。
〓开箱〓 B、金士顿HyperX Chargeplay Base无线充电板： ▼金士顿HyperX Chargeplay Base无线充电底座外包装。产品主体部分采用UV工艺。
▼打开塑料封口。
▼金士顿HyperX Chargeplay Base无线充电底座全家福：产品主体X1、Type-C接驳线、最大24W输出AC适配器、说明书（宣传页质保卡）X2。
▼适配器表面无LOGO，磨砂质感，墙式一体插座。
▼背后铭文显示代工品牌。OUTPUT（输出）5V~3A / 9V~2A / 12V~2A 。输入则为100-240V宽幅电压，50/60Hz，0.8A MAX。
▼Type-C接驳线。用于给Qi无线充电底座供电。线材偏硬，线径还不错。接口处有Hyperx的LOGO，说明是厂商定制线缆，非通用线缆。
▼金士顿HyperX Chargeplay Base无线充电底座。中间部分设计有两条状态LED灯，用于显示是否正在工作状态。
▼俯视图。可以看出中间部分的两边，一面印有HyperX的LOGO，一面印有Qi标识。两个虚线圆环表示可充电区域。

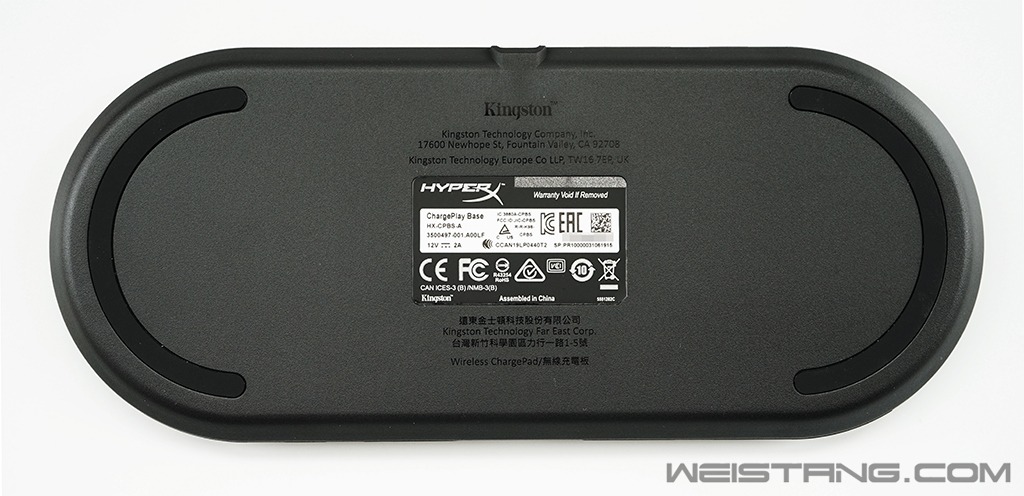

▼底座底面。设计有橡胶防滑脚，整体来说稳固性还是可以的。
▼Qi无线充电标识。
▼底座厚度。注意充电部位也有橡胶防滑隔垫。
▼一直没明白这个虚线圆是如何加工的，印刷的还是别的什么工艺，实际是可以触摸到凸起的。有点“油印”的触感。
▼连接上Type-C接驳线效果。使用Type-C的好处就是，在当下移动设备逐步普及C口的同时，仅需带着充电板即可享受无线充电效果，无需另配线缆。这里要说明一下，虽然AC适配器显示最大输出功率为24W，但是由于底座支持同时两个无线设备充电，所以最高功率设计为15W。单充电区域为10W。充电工作时，红色LED灯条亮起，故障报错时闪烁。
A、金士顿HyperX Cloud Flight S（天箭S）耳机： ▼耳机外包装正侧面。也是UV工艺重点突出产品部分。左下角的标识有点厉害。
▼打开封口。这次HyperX采用了之前产品不一样的内衬保护设计。透明的发泡壳！配合两片后的珍珠棉做保护。
▼金士顿HyperX Cloud Flight S（天箭S）耳机全家福：耳机主体X1、USB的2.4G无线适配器、3.5可插拔式MIC、Mirco USB接驳线X1、说明书（质保卡）X4。
▼USB口2.4G无线接驳器。
▼双向拾音降噪MIC。咪头根部又一圈LED状态灯带。3.5插头部分有防呆设计。
▼Mirco USB接驳线，用于给耳机进行固件升级及充电。线缆同样是定制线缆。
▼耳机主体。
▼可以实现90°旋转单元。
▼转轴结构很特别，下面细讲。

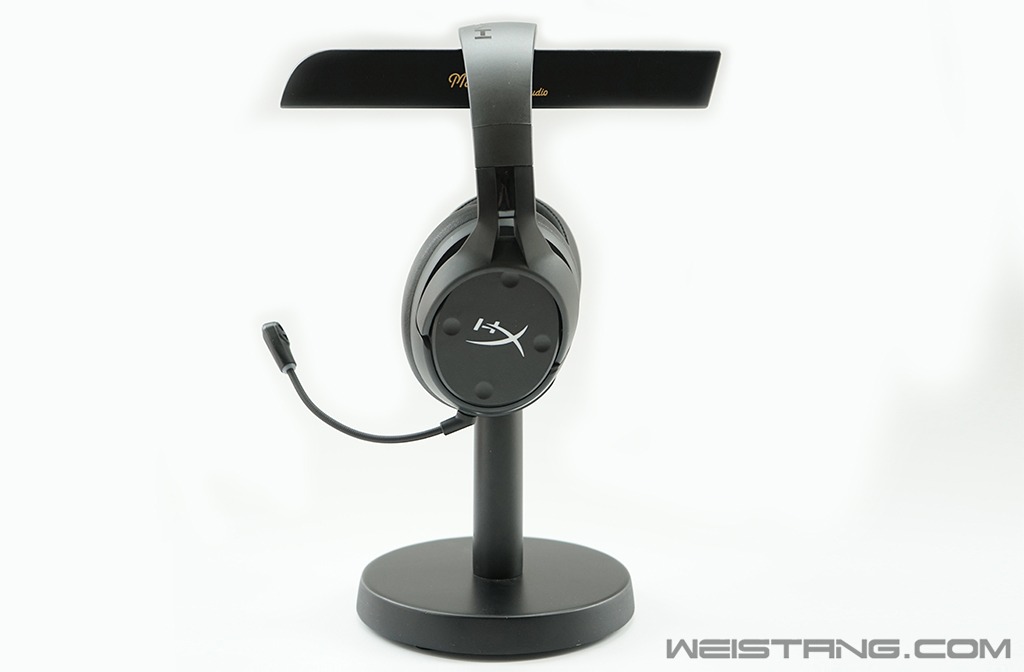

▼上架子，组装好MIC。
▼耳机正面效果。
▼右侧面效果。
▼耳机背面。
▼头梁部分。

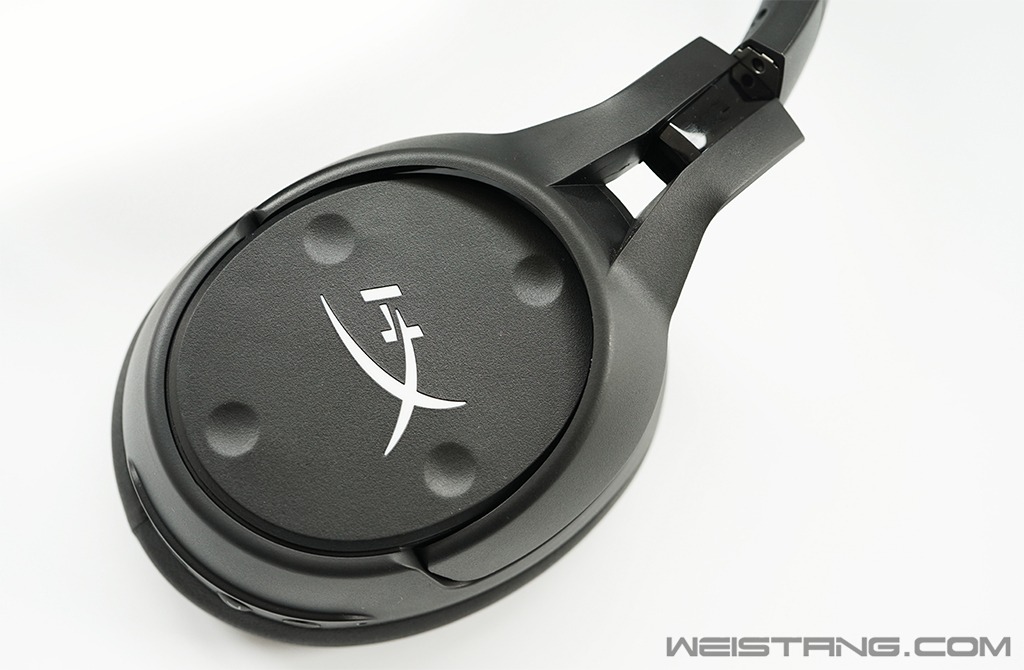

〓产品细节〓 ▼左侧单元。4点凹形按钮我倒是第一次遇到。左右为game和chat增益偏向调节。顶部凹形按钮为MIC监控按钮，底部按钮为一键静MIC。也可通过 HyperX NGENUITY 软件进行自定义快捷设定。整个按钮表面为软硅胶材质，有一定的防滑和抗磨损效果。单元上印有白色HyperX的LOGO。
▼头梁旋转可实现90°，结构为金属弹子。为什么这样设计，主要是保证耳机整体可以以一个固定“姿势”立放，同时保证了耐用性。
▼转轴另外一侧也是金属凹片设计。旋转单元时有“咔哒”声。
▼右单元。表面也为硅胶材质，具有一定的磨砂质感。侧面设计有无刻度无极音量调节波轮，这个阻尼我很喜欢，有点汽车上配件的手感。
▼左单元侧面设计依次为MIC插孔、Mirco UBS充电口、7.1环绕音效按钮、Power按键、状态LED指示灯。
▼头梁内侧采用蛋白皮软称。虽然耳机整体有300多克，但佩戴时无压头感。

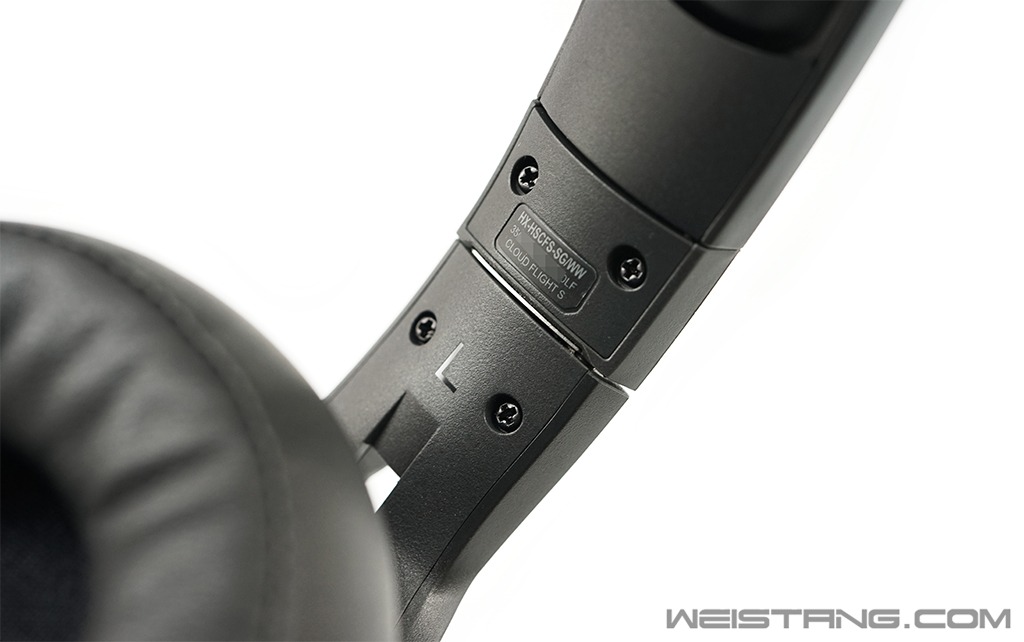

▼左单元头梁内侧，有SN串码。
▼伸缩头梁为金属材质、配合塑料材质刻度尺。
▼耳棉整体采用蛋白皮包裹海绵，对耳朵的整体包裹感不错。佩戴无压耳感。
▼注意，耳罩内侧有4个“气洞”，下图红色部分则是。主要是方便皮下的填充海绵可以很好的排气。
▼左单元内侧。
▼右单元内侧。从凸起的字体图案上可以看出，开模的工艺还是很细致的。
▼铷磁振膜单元细节。
〓拆解〓 ▼由于耳机为了平衡配重，右侧单元内为锂电池，而锂电池部分无法实现拆解，猜测使用了粘胶海棉进行固定。左单元为无线充电模块区域以及电控部分。所以这里主要是拆解左侧单元为主！整个左单元分为三层，最上层为Qi无线充电模块总成、中间为电控PCB总成、上层为单元模块总成。整个单元部分采用黑胶进行密封处理，防止破拆和漏音。
▼左侧单元的转轴卡榫处，涂有大量的润滑脂，以保证其顺滑旋转。下图也可以看出大量的密封黑胶。
▼对于焊接线缆部分都做了防水防潮胶进行密封。排线也做了黑胶进行固定，保证其牢固性。
▼Qi无线充电总成。其实主要是真打不开，除非暴力拆解。其实无线充电技术不是什么新东西，犹记得早在2009年前后的PLAM设备就有了无线充电技术的量产应用。只不过那时候用WEB OS的国人太少了！现在似乎这些年，无线充电技术慢慢有了统一标准，加上apple以及汽车领域的产品推波助澜，逐步走进了消费者的视野。
▼无线射频模块，采用的是Skyworks的AV6302的方案。之所以说是Skyworks的方案是因为Avnera被前者收购了。同时这里要说明一点，此2.4G无线方案，也是赛睿Arctis pro系列耳机的无线方案。
〓组合效果〓 ▼由于转轴采用“钢珠卡扣”结构，耳机可以完美的保持这样的一个“直立”状态。
▼这个状态的好处就是可以，自然摆放进行无线充电。
▼换几个角度可以发现，设计整体都透漏出很用心。
〓驱动韧体〓 ▼很特别的是，金士顿HyperX Cloud Flight S（天箭S）没有我们常规意义上的“.exe驱动”，需要在Microsoft Store上下载对应的磁贴APP。当然，金士顿官网也提供有下载链接方便用户自行下载。耳机主打自带控制板，所以是否安装也是看用户真正实际需求。有兴趣的朋友还是可以下载体验下的。耳机上的按键基本都可以满足大部分相关设定。
〓上机加电〓 ▼耳机配合金士顿HyperX Chargeplay Base无线充电板充电效果，充电时，工作区一侧LED红色背光亮起。这里谈几点使用的感受吧。
第1、顶部的凹形按钮总感觉按键回馈不明确，不知道是不是因为“在其顶部”的问题，也可能是硅胶“柔韧”的问题导致的按键回馈不佳。侧面的整体盲操按键感觉还是可圈可点的。 第2、由于音量调节旋钮在耳机单元的右侧，这样在游戏过程中（对于右手持握鼠标用户）实际需要放下手中的鼠标进行音量调节。 第3、7.1环绕音效按钮设计成凸起，而Power按键设计成凹陷，这样是为了防止误触和第一时间进行7.1与3D立体声音效切换。 第4、在耳机工作状态下，放上Qi无线充电底座上充电时，耳机会自动关机，进入无线充电模式状态，拿起耳机此时无法继续实现工作启动，需重新长按Power按钮进行启动。 第5、头梁和转轴我的点一个大大的赞！这是我目前见到过最强的金属结构，可以说没有之一。 第6、无线充电速度还是不错的，由于没有成功拆解出电池，所以也不好去对比电池容量，官方宣传是30h续航。充电过程中有明显发热情况，热感抢测试充电区域部分（外耳罩），实 测大概在38℃左右，温控其实还可以。此款产品应该是耳机领域唯一的一个Qi标准无线充电产品了。面对的用户自然也是手握无线移动设备的大佬。 第7、游戏体验没有明显的瑕疵和“定位”的不确定性。影音方面，这个7.1的环绕我倒是觉得比3D的立体声音效要讨喜的多。 第8、这个算我的一个疑问，谁能告诉我下，UBS适配器的那个小圆孔是做什么的？散热防潮？还有就是LED的状态灯被内部的开模标识有点“遮光”。不过只是一个适配器，基本插着也不会被人注意到。
|
