按键映射器以及各种方案的优劣讨论 Part 1. 按键映射器
按键映射器：就是个能自定义按键的小东西。其实很多游戏键盘都已经带了这样的功能。可是像Filco HHKB这种牛逼哄哄的“大厂”，连个驱动都没有，自定义个毛啊：美其名曰：免驱动即插即用设计。。。哈哈哈哈哈。。。
目前来说，仅办公配置这一块的话，罗技游戏键盘的驱动 >= razer 驱动 >= 罗技办公键盘的驱动
罗技的驱动是很完善的，多平台都支持。razer的雷云2还可以，但是雷云3是没有mac版本的，这个也是我掉过的一个坑。
前段时间，特别想搞个自定义按键的键盘，可是我手上只有个filco，就想着能不能自己搞个自定义按键的东西，然后就开始研究方法了：
软件方法：按键精灵等一系列软件编程，这个方法的好处是没有硬件成本。软件装好了，坑头码代码就行，但是这个的学习成本也是比较高的。除了需要熟悉软件本身的编程语言之外，还需要调试bug之类的时间，另外就是，有的系统，比如公司的系统 或者 那种安全性高的系统，可能直接就给你杀掉了，因为这个基本上都是用脚本在运行的，或者 修改注册表，这两种方法，在有的系统里面是会直接被杀掉的。
另外一个不好的地方是，因为是软件的，这个会把外界从的键盘全都统一识别成一个键盘，也就是不管你接几把键盘，本质上你只能有一套按键的方案，两个不同的键盘按相同的按键 是产生相同的效果的。
硬件方法：做一个键盘的解释器，来解释按键相关的信息，然后在直接解释成新的按键信息传送给PC，这个 TMK的固件里面有USB to USB 转换器的开源方案，我这次用的这个方案也是基于这个的。但是 这个也是有坑的，开源的东西 能用但是性能和易用性嘛。。。我只能说适合折腾，而且 有的键盘是不兼容的，尽管HASU大神的这套方案已经发布了好多年了，然而github上，他还在一直持续不断的优化，编程的语言也是直接从c变成了c++，这个代码风格嘛。。。看了就头大系列。。。这也为后来的坑埋下了伏笔。。。（这边最后会有详细的总结，直接往下翻即可）
当然，好处就是，首先图形化的编程工具，然后每把键盘都能做自己特定的键盘自定义，不会被识别成一个。
下图就是HASU的实物：
所以，脑子一热，就选了硬件的方案 HASU大神的tmk方案，这也是这次坑的开始（开源方案嘛。。。你懂的）
去github上找资料，然后就开始了一路坑的过程。。。其实hasu的硬件只有国外才能买到，没办法只能自己做一个了。

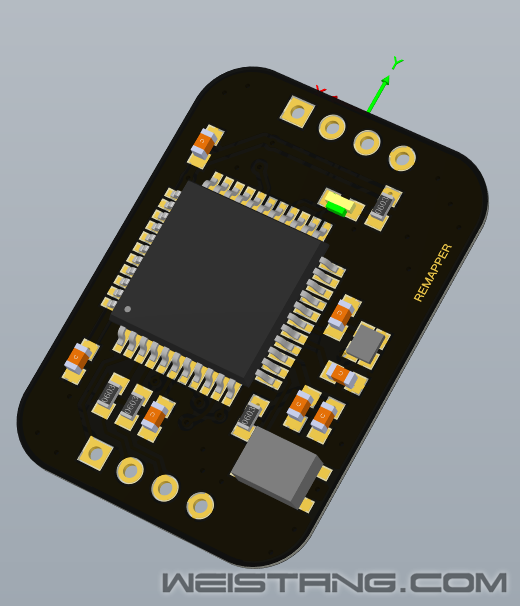

首先，这个开源的硬件吧，没办法，电路图找到了之后 还得自己画pcb，而且 这个电路图还有xx的地方，需要自己改，这个都是开源的硬件不会告诉你的。。。然后就自己画图，然后自己优化，顺带pcb也优化了下：
然后就是发出去打样制作，
下图是成品的样子，其实中间还有焊接啊 什么的我就不放出来了。。。
然后就是左右两边焊上usb线，接到键盘上：
似乎有点不太精致啊，不过不重要，性能还可以。。。主要是没有做外壳，有机会搞个3D打印的壳子；
其中：白色的线是插到电脑的，黑色的线是插在键盘上的。
然后再去TMK keyboard map editor网站上去自定义按键，
然后 就是调试了。 问题这就来了。其实目前写的是支持Filco的87 单模的，而且我在看了filoc的usb传输数据的配置描述符之后，理论上来说同样的usb通道的话，双模和单模应该是一样的，然而，插上去并没有反应。。。。

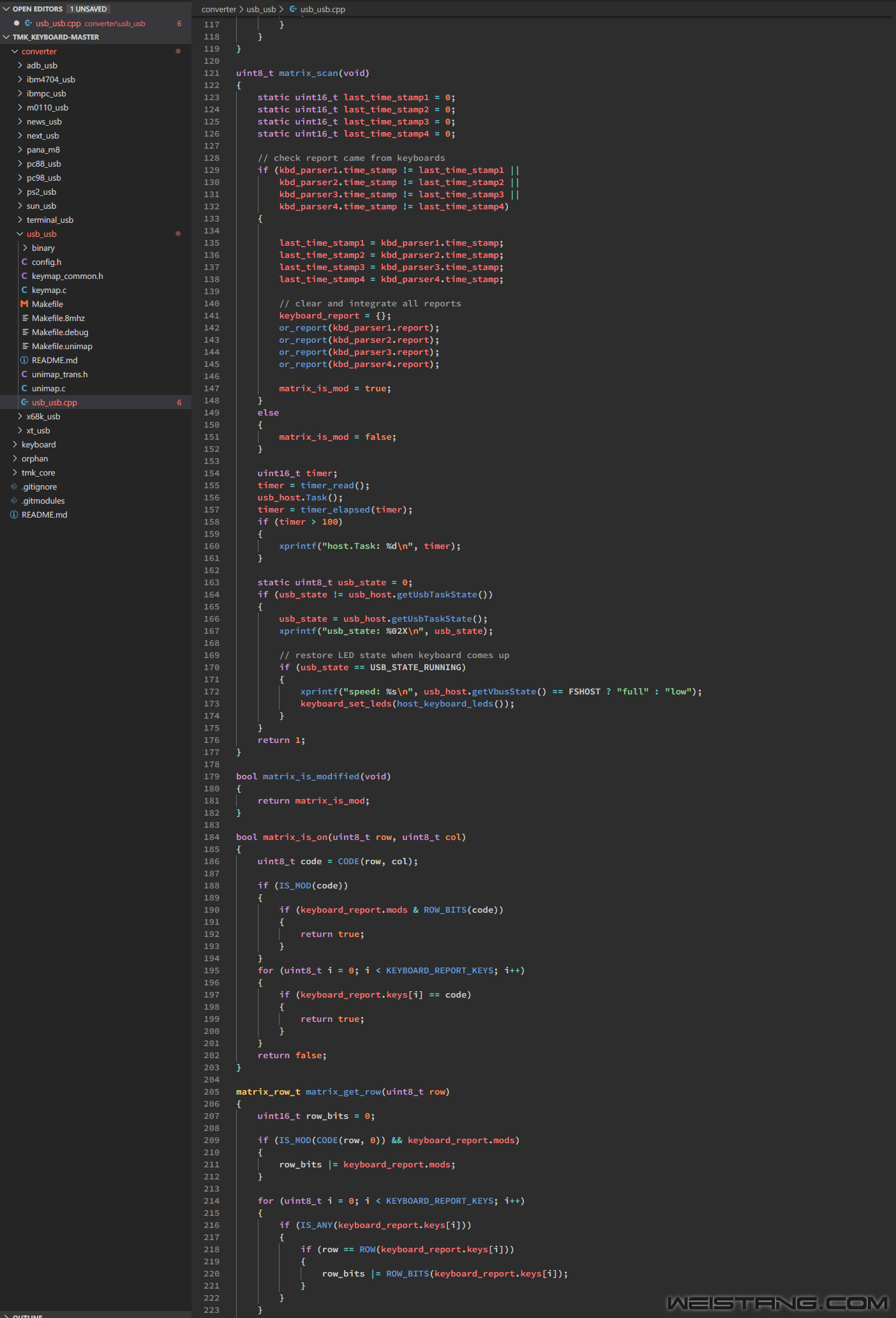

折就尴尬了啊，mmp的，只能下载源代码 一步一步的看了，于是乎就开始了坑路：
而且这个，也是C 和 C++混在一起的，简直了。。。哎。。慢慢啃吧。最后发现，应该是解释器没法工作了，其中抓出来的数据显示的都是0，也就是没有按键按下，应该是解释器没有正常工作，usb的报告描述符没有顺利的抓到。
然后为了验证 硬件是ok的，我就把另外一把键盘拆了，把映射器装了进去：

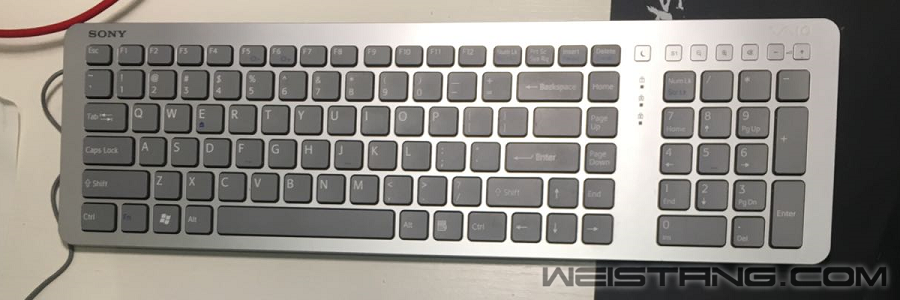

一把sony一体机上的键盘，做工真的很不错，就是脚腕的压力克数有点大。纯码字的话，我是坚持不了30分钟的。。。

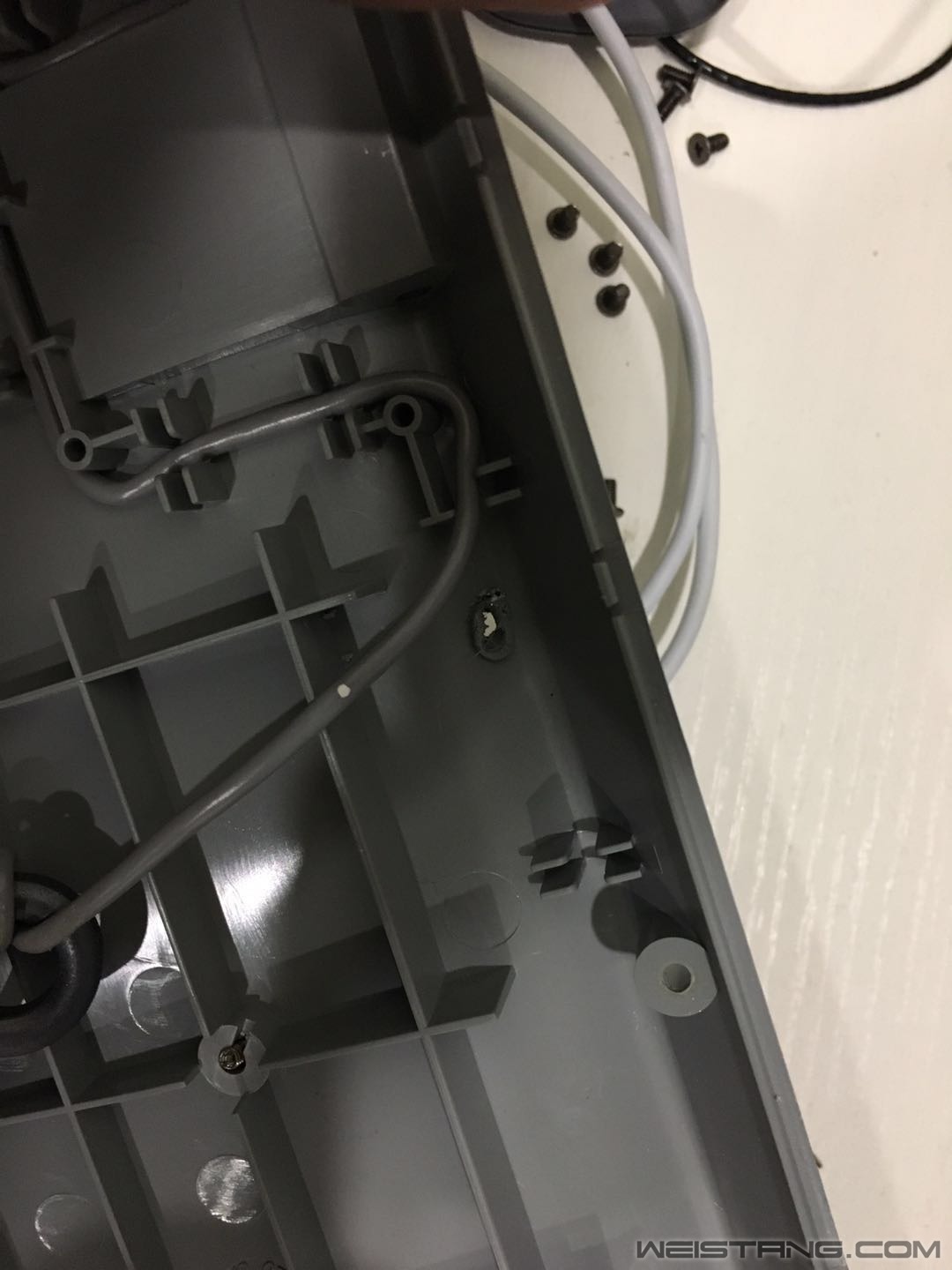

翻开屁股 拆掉8个螺丝之后，直接拿开就好了。

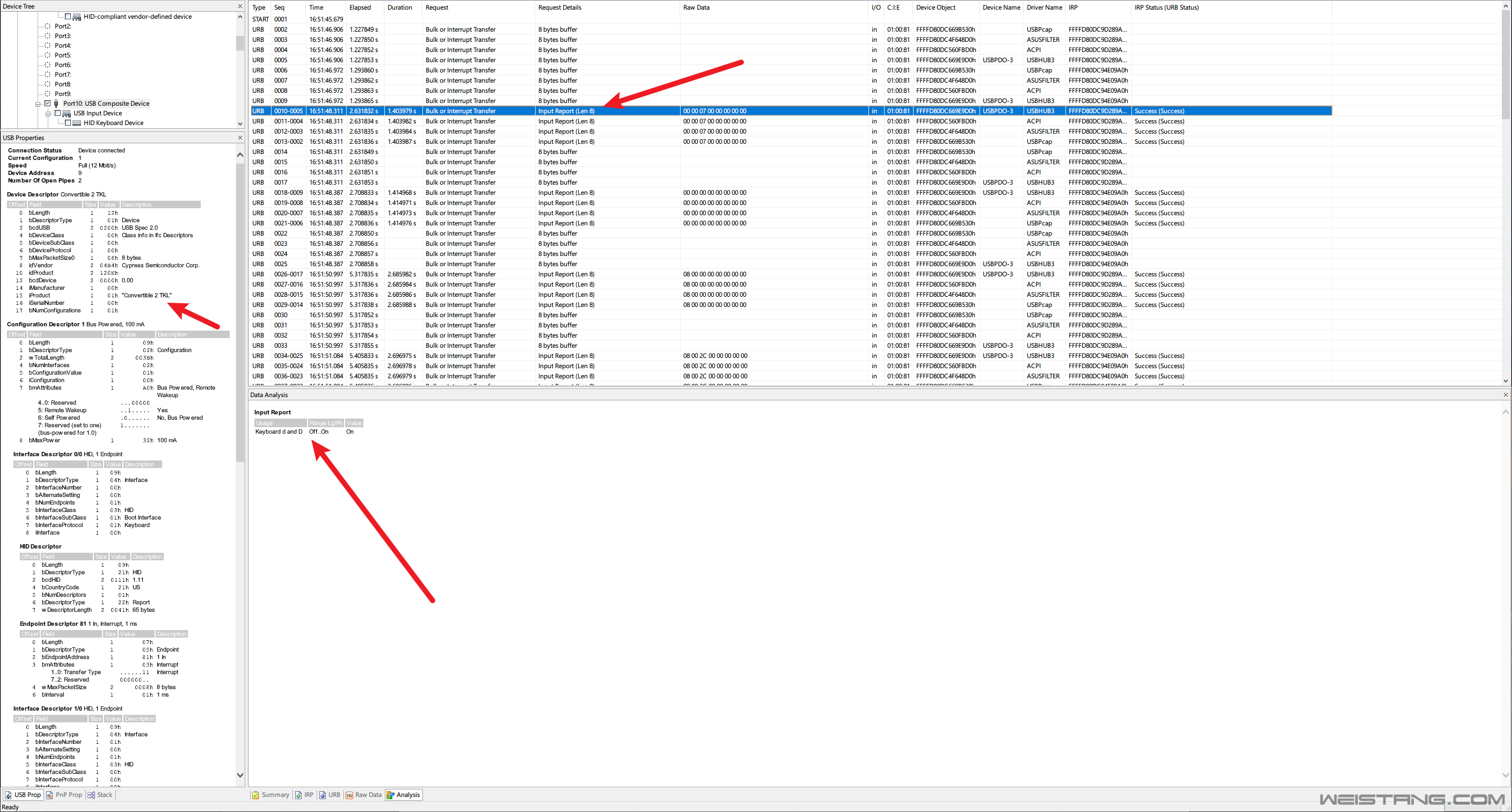

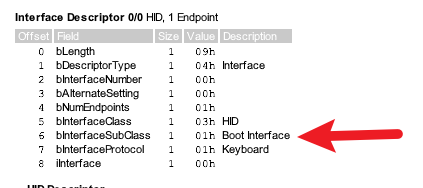

目前hasu的固件支持boot protocal的键盘，别的不支持，主要是报告描述符的解析起来的话，如果不是标准的描述符适配起来太麻烦了：
这个也是看过usb hid之后才决定拆的，这个也是有坑的， 后面细说：

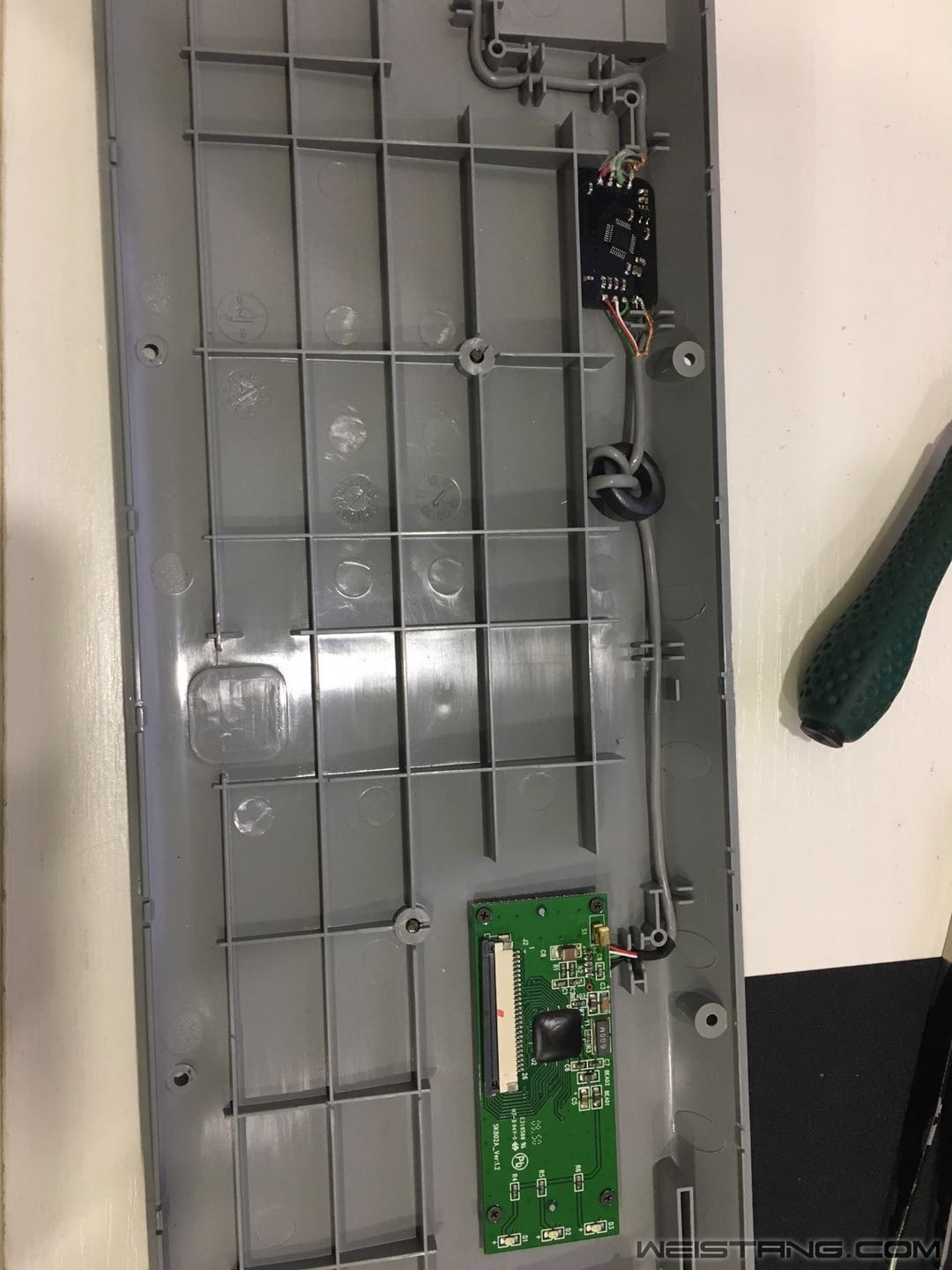

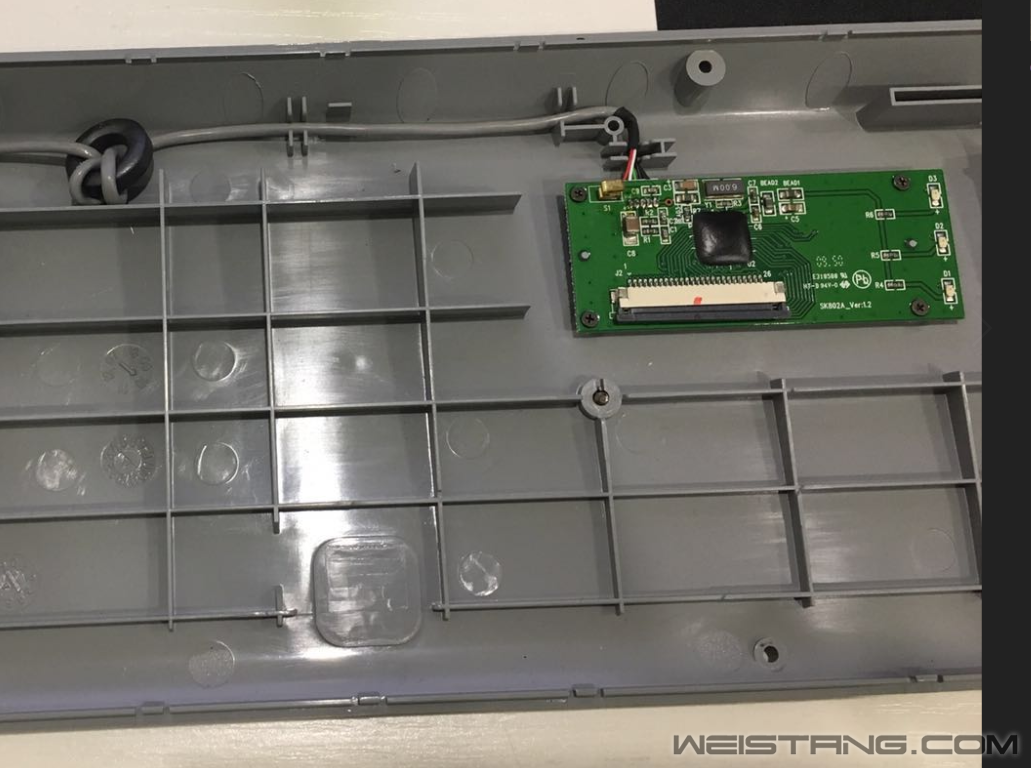

这个键盘里面的主控 和 带usb磁环的线，这个做工还是不错的，比有些高价的键盘的做工都好。
顺带这个usb线 里面是有屏蔽和防止拉拽的，比几百块一更的diy定制线似乎好了不少。。。。哈哈哈哈哈。。。

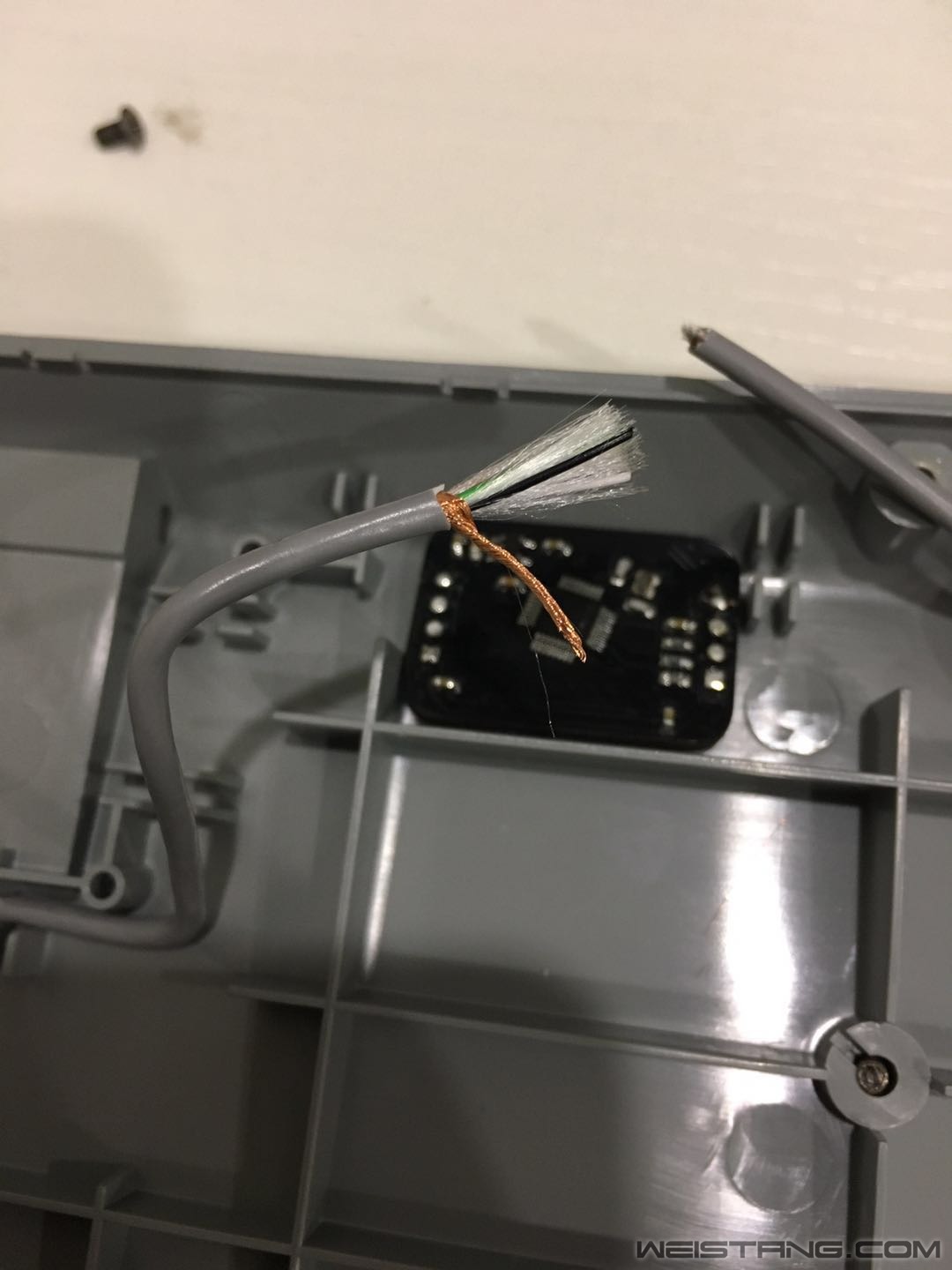

白色的是放拉拽的加强线才，然后外面有纯铜的屏蔽芯：那些卖大几十上百的diy线材，有部分里面有这些东西吗。。。。

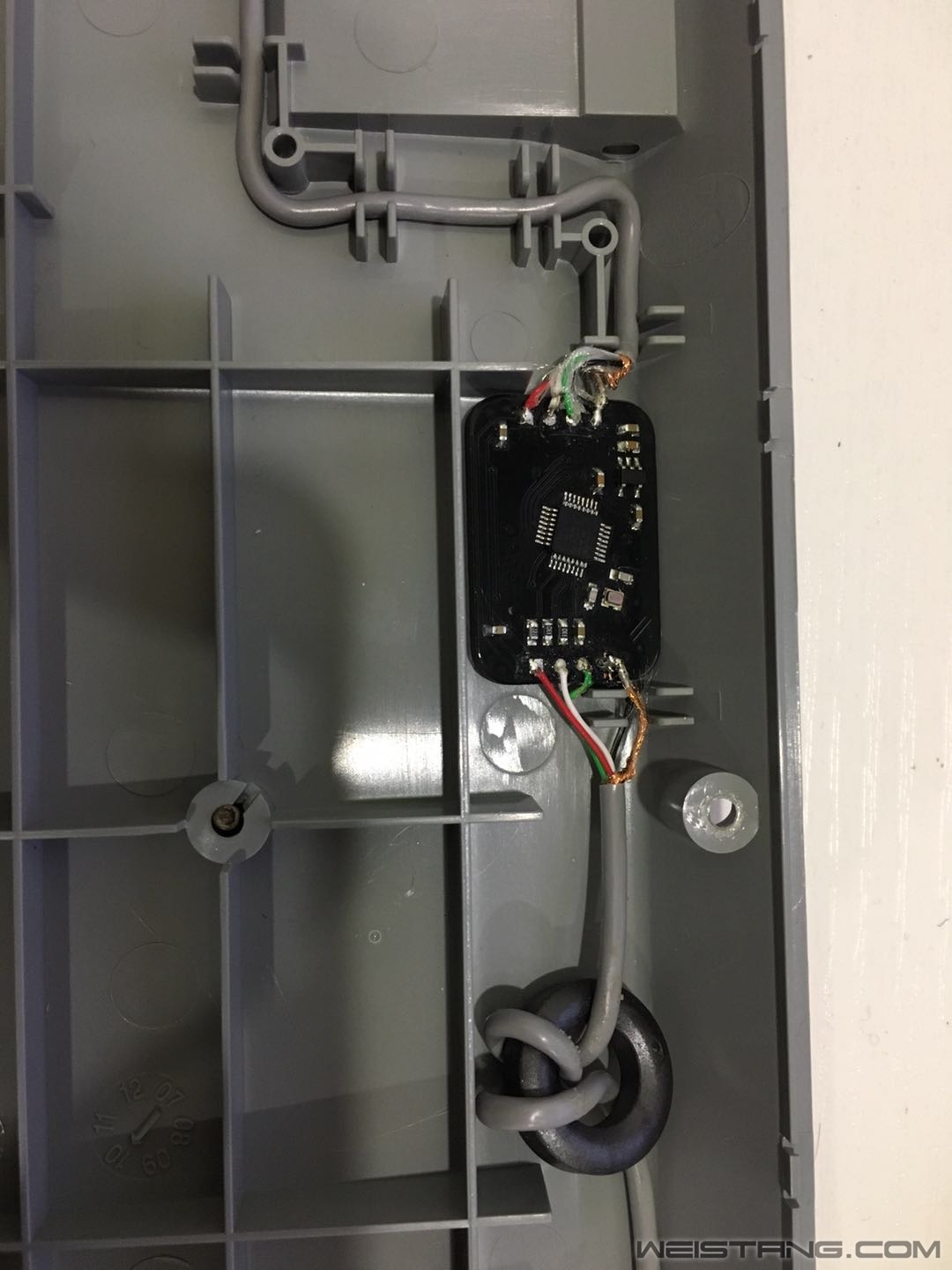

然后焊接，把板子串到usb线里面去，这条usb线就直接牺牲了。。。哭了。。。

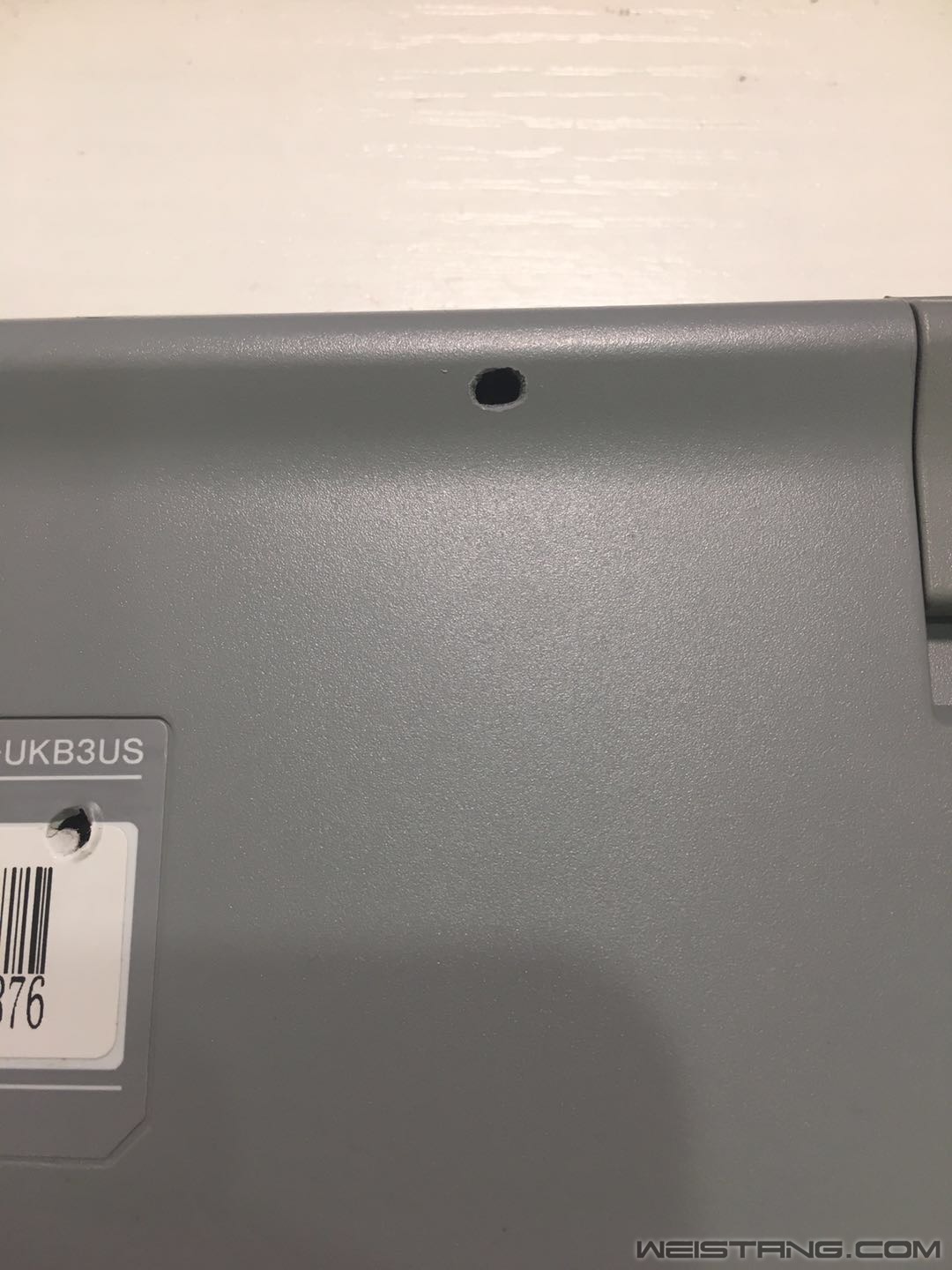

然后还要再键盘外壳上掏个小洞，用来reset和编程用：
这样的话 直接组好，硬件部分就完成了：
这就是组装好的样子。。。。

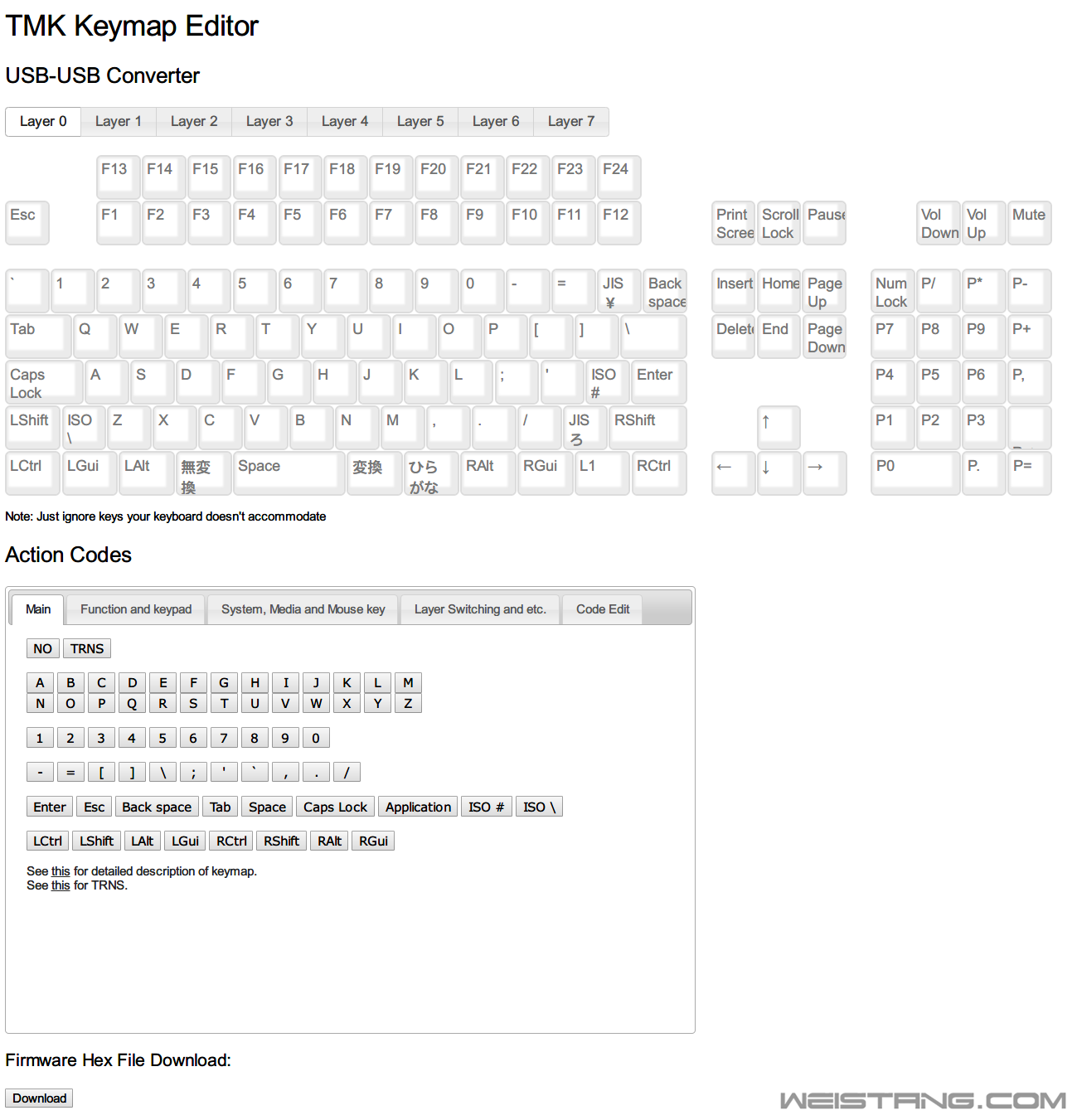

然后再去tmk keyboard map editor设置按键 ，然后用flip烧录：
然后再调试，功能就正常了。。。

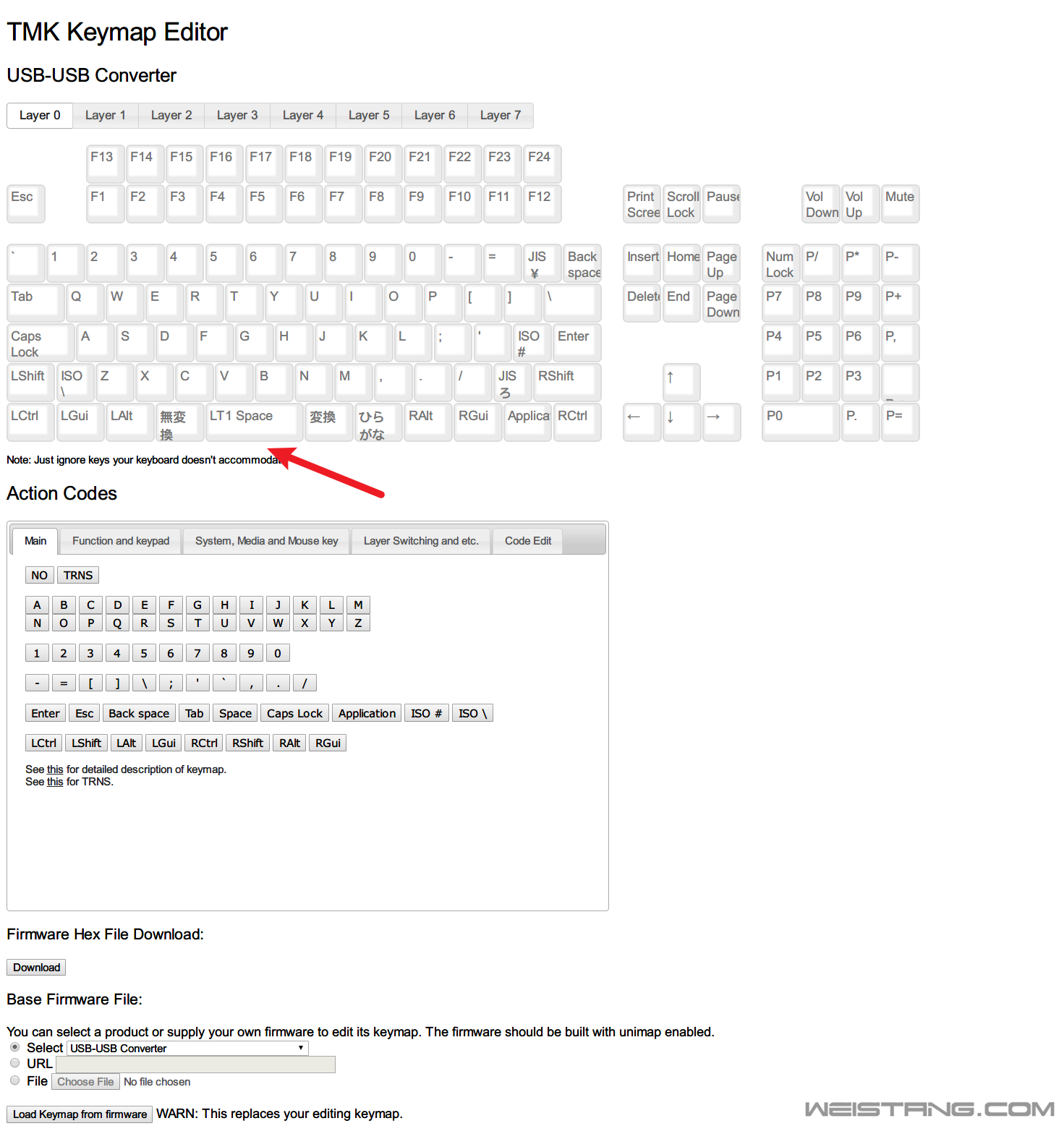

下图是我的按键设置：空格键作为层且换功能，这样的话 可以最大限度的减少手指的移动，然后还不影响已有的键盘功能；
这次就很顺利了，一切正常，

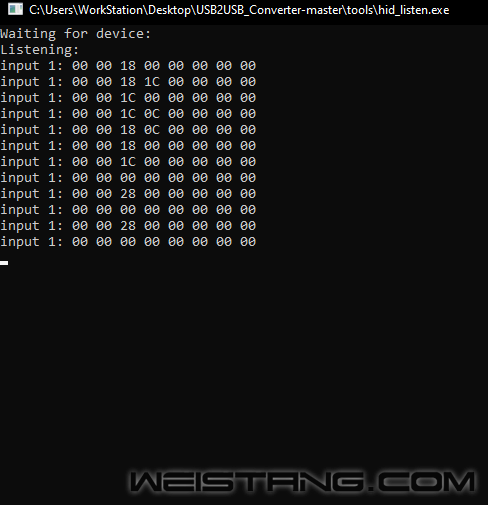

再usb hid 里面也能捕捉到正常的数据：
Part 2. 聊聊按键映射的方法优劣：
1，买原厂就带驱动的键盘：比如 雷蛇 罗技等，
目前来说：办公这一块的话，驱动完整行易用度：罗技游戏键盘的驱动 >= razer 驱动 >= 罗技办公键盘的驱动优点：省事，到手即用，双击666就行
缺点：你说罗技吧，非得用个romerG轴，哎真的是一言难尽。。。没办法自己客制化，如果驱动里面没法定义的话，那就没办法了。
2，软件的方案：比如按键精灵啊 之类的
优点：
1.没有额外的硬件开销，不需要硬件的钱
2.携带只要U盘就行，而且没有额外的键盘学习开销，因为键位都是标准键位
缺点：
1.需要学习相关的编程语言和规则
2.只能映射一把键盘，如果你需要多把键盘映射，软件的方案是映射不了的，因为再win或者mac下面的话，任意几把键盘的按键识别都是一样的
3.有的系统是不给你运行脚本的，在公司上班什么的可能会用不了，这个卡死了很多公司使用的人，而且直接卡死没有解决方法。
3，硬件的方案：
优点：
1.任意多键盘的自定义都能搞，不会被识别成一把键盘。
2.tmk的可视化编程的话很方便，直接鼠标操作即可。
3.即插即用，最方便的，而且不会被系统杀死，不存在系统问题，不存在系统杀毒的问题。
缺点：
1.需要硬件成本，HASU的硬件大概在50刀一个，我自己做的这个 前后也花了好几百吧。。。
2.因为是开源的方案，如果用hasu的那个硬件的话，其实pcb布局什么的并不是太好，但是不影响使用；
3.自己做的话，硬件需要花时间，花成本，成本的话是三个方案里面最高的
4.然后就是遇到不兼容的问题，只能等待大神修复 或者自己吭呲吭呲解bug。。。
优缺点基本上就是如上所说，各位可以自己挑选自己喜欢方案去做自己喜欢的按键自定义方法；
从此按键自定义完结，我去继续坑开源的代码吧。。。哈哈哈哈哈哈。。。。
|
