本帖最后由 dpgisdpg 于 2014-5-30 14:37 编辑

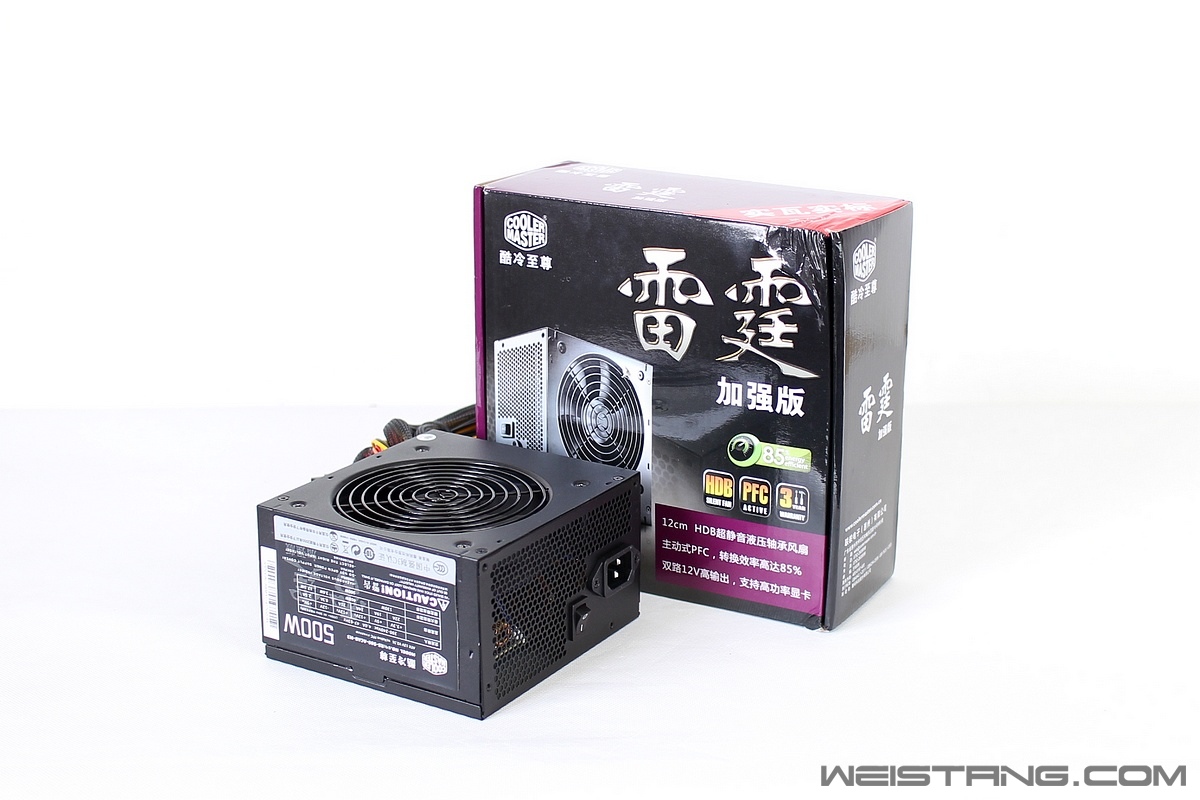

临近暑期档，酷冷至尊有发力迹象，大作不断，特别高端V系列电源颇受好评，全模/半模、白金牌/金牌……口水啊，不过高大上的PC硬件我等屌丝还是YY下就可以了，今天要介绍和测试的当然还是入门级产品啦，来自酷冷刚刚更新的雷霆加强版500W，相比老雷霆有何变化和升级？有兴趣的关注下，没兴趣的拍个砖。 外包装设计明显花哨了不少，主要凸出12cm超静音液压轴承风扇、85%转换效率（220V）特点。

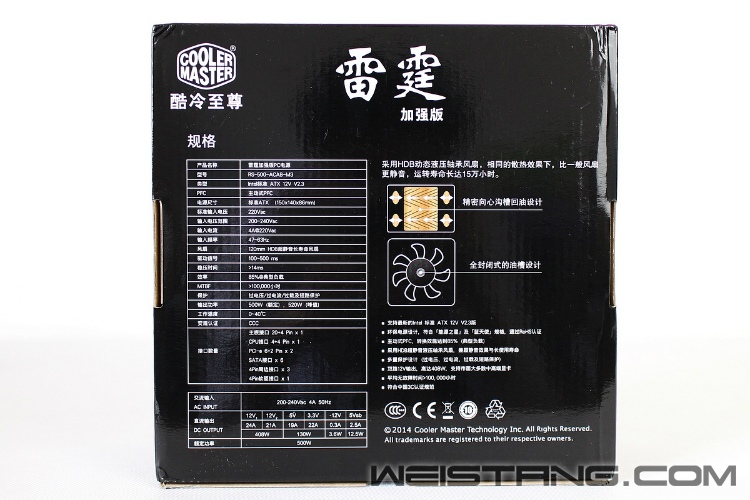

背面是规格和产品特点介绍。 从型号划分和主要性能参数看，雷霆加强版确实和老雷霆大体相同，都是三种型号500W/470W/420W，比如同为500瓦电源，雷霆加强版500W对比老雷霆500W，电源尺寸、外观相同，都是220V单电压输入环境，连功率输出数据也完全一样。 不过要把雷霆加强版说成马甲也是不妥的，比如包装再三强调的HDB液压轴承风扇，新版无疑在噪音方面有优化，此外还有一点可能不太注意到，雷霆加强版500W多了一个显卡PCI-E 6+2pin接口，考虑到主流游戏显卡多数设计了双辅助供电接口，这个细节改善很有用。

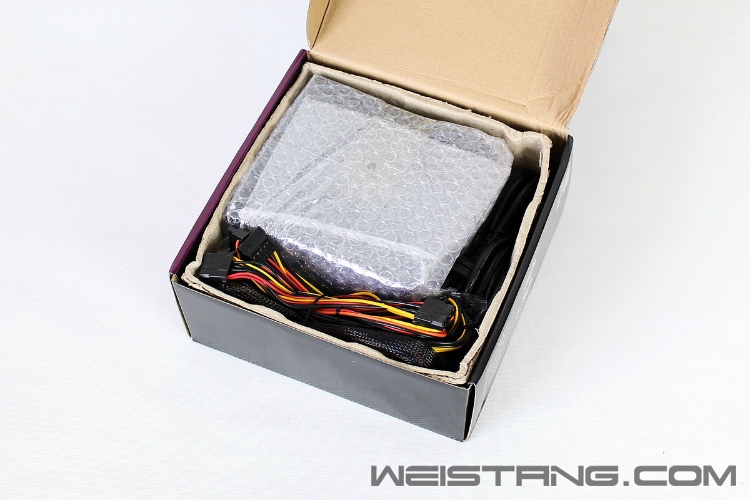

内部瓦楞纸做的隔层保护。
附件配送了1根AC电源线和4枚螺丝。

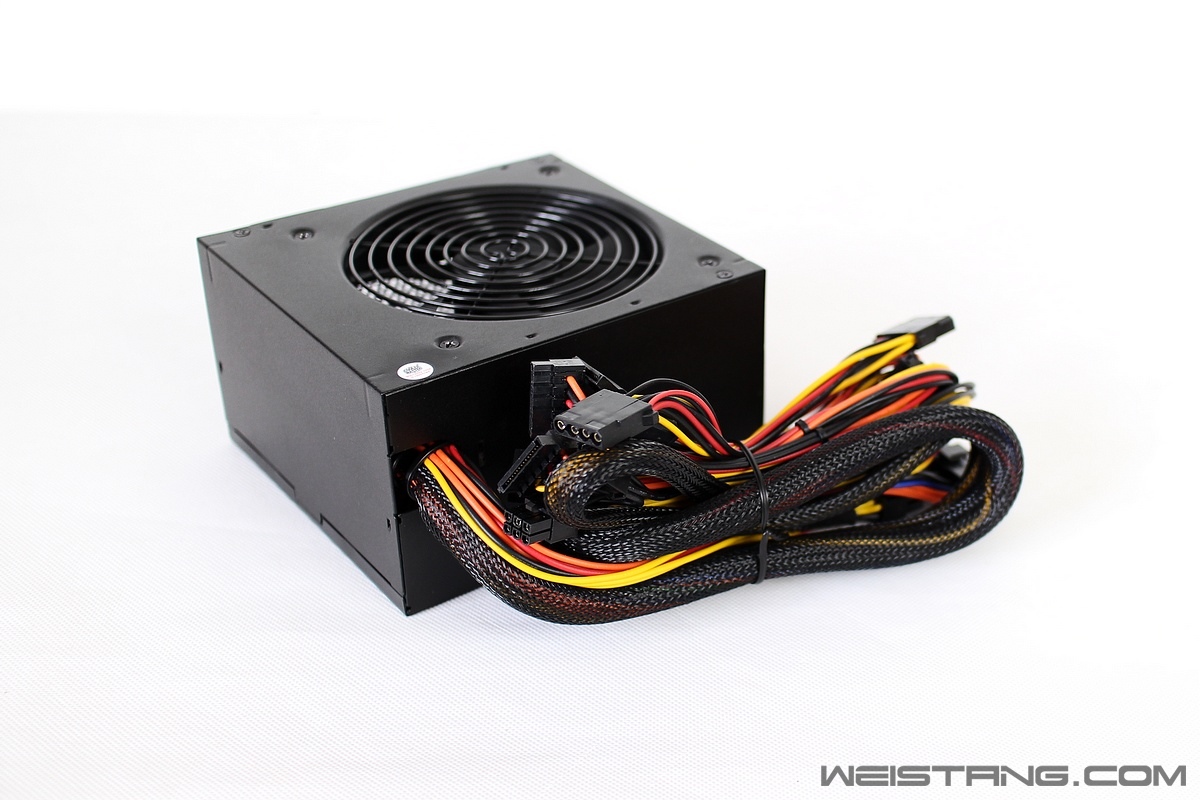

来看一下雷霆加强版500W的外观，和老雷霆没什么改变，保留经典的全黑化烤漆和12cm垂直送风设计。很大众化的外形，虽然不出挑，但和其他黑化机箱、板卡也能取得不错的搭配效果，不足的地方是线材部分没有全部包覆蛇皮网。
外壳表面磨砂工艺处理，耐磨损（屌丝电源划伤了外观也不心疼啊）。
雷霆加强版500W的重量1470g，可以参考下。
给张近照，边缘整齐做工还行。

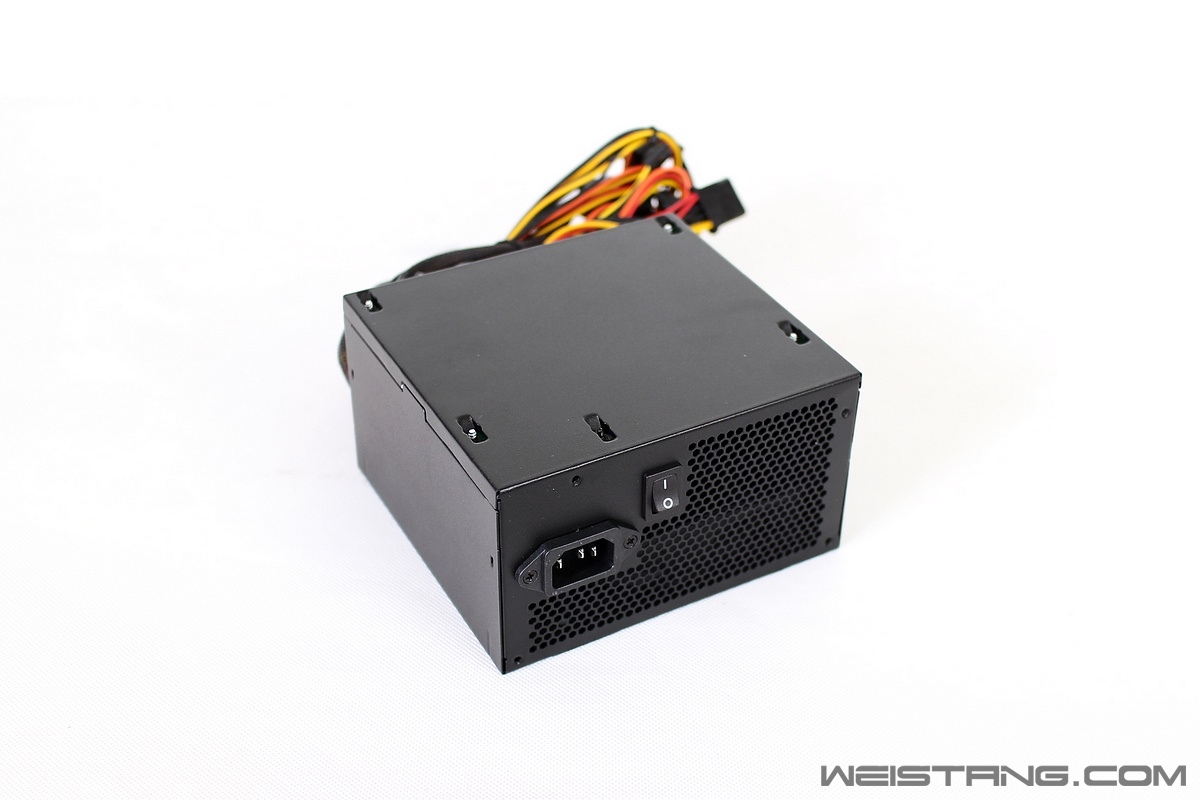

AC输入端，配置独立的市电开关，正六边形散热孔，有效兼顾电源散热以及屏蔽电磁辐射。
电源铭牌，额定输出功率500瓦，产品型号RS-500和雷霆加强版500W的名称都能对应。 输入电压，200-240V，非真正意义上的宽幅80PLUS电源，但因为采用的主动式PFC结构，一般来说典型负载即50%电源半载，其转换效率也能达到85%。 输出功率，双路12V联合输出408瓦，额定功率80%以上，供电能力预计带主流4核CPU、200瓦功率的游戏显卡不成问题。
由于定位的入门级电源，所以雷霆加强版系列没有使用模组化设计，但是线材全包网似乎增加不了多少成本吧。
雷霆加强版500W拥有6路线材，接口数量丰富，以500瓦电源来说扩展能力完全足够。除了较少用到的软驱接口，其余线材都是标准18AWG线径规格无缩水。

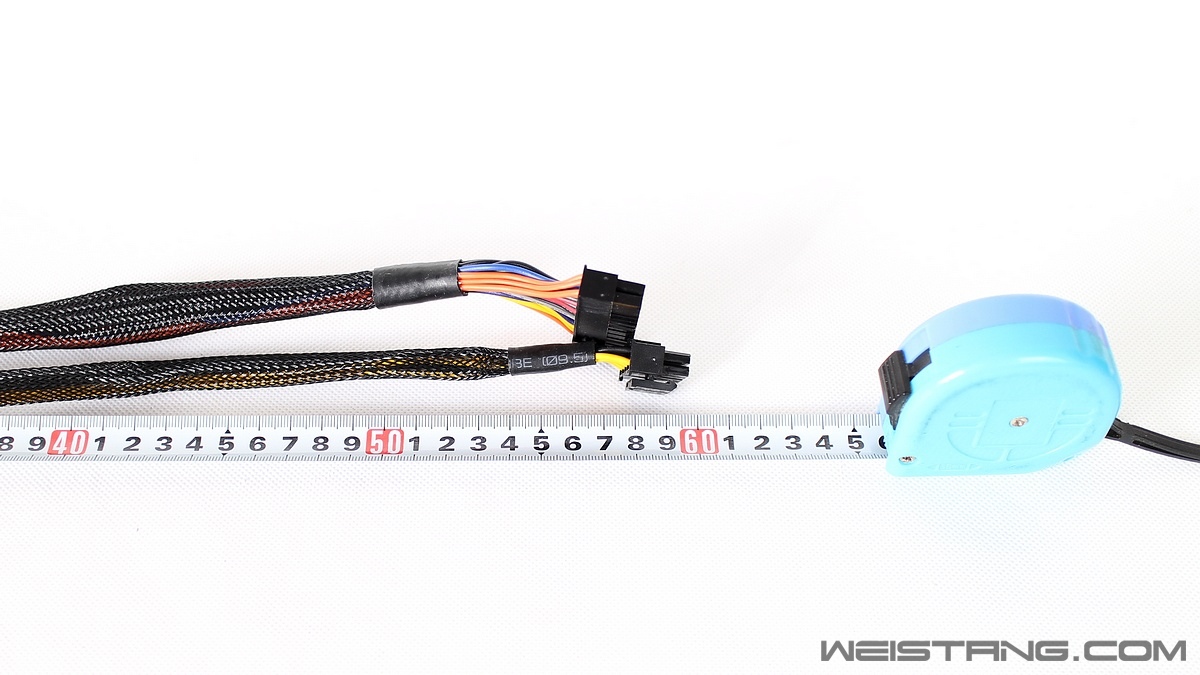

走线最重要的2路，主板20+4pin和CPU 4+4pin供电，线材长度分别达到58cm和60cm，中塔ATX机箱走背线应该会很轻松。
显卡6+2pin供电增加为2个，老雷霆500W只有1个，安装中高端游戏显卡不必再用转接头了。
另外3路提供6个SATA（刺破头设计），3个D型接口和1个软驱接口。
悦伦品牌的风扇，型号D12SM-12，参数： MODEL | SIZE (mm) | VOLT(V) | SPEED(RPM) | AIR FLOW (CFM) | NOISE (dB) | D12SM-12 | 120x120x25 | 12 | 1650 | 70.5 | 33 |
酷冷雷霆加强版的这枚D12SM-12风扇采用了HDB超静音液压轴承，HDB轴承拥有特殊的微细沟槽结构，漏油机率相比一般的油封轴承小得多，所以HDB轴承寿命更长，而且更加静音。从数据上看，0.3A电流、1650RPM转速相比老雷霆HA1225M12S-Z风扇（0.45A 200RPM）也是要静音不少滴。

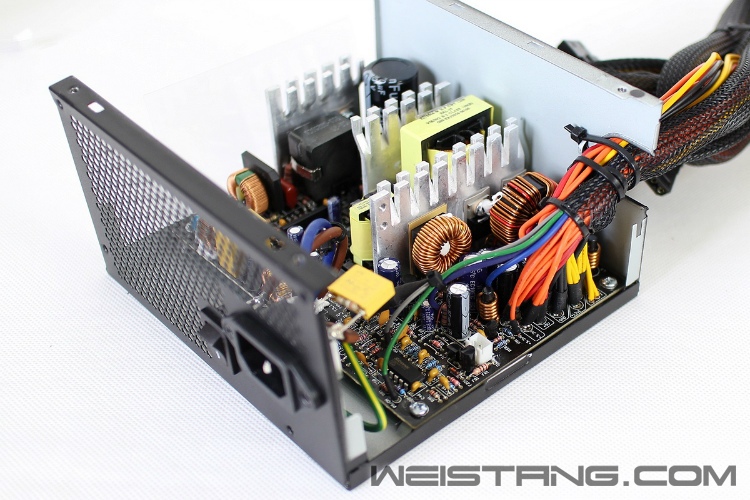

惯例评测电源要做拆解，雷霆加强版500W采用主动式PFC、双管正激、单路磁放大结构，600瓦功率以下电源最常见的一种结构，侨威代工方案，内部PCB布局和用料同老雷霆500W如出一辙，仅电源风扇接口少有不同，以此看来电源性能并没有加强。

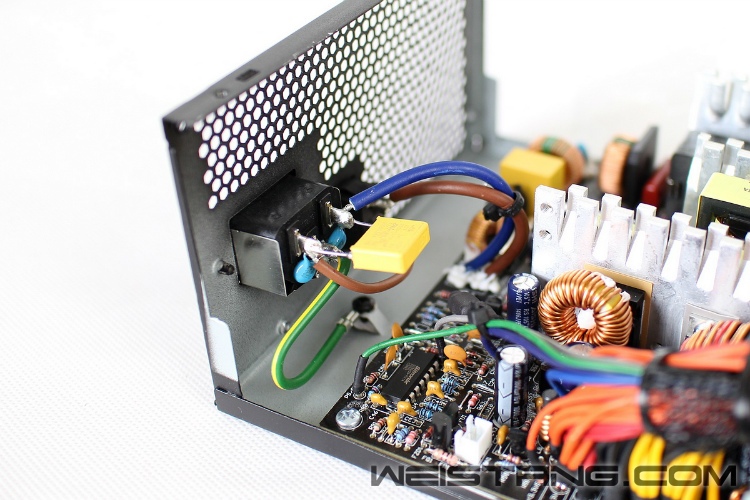

一级EMI滤波电路，焊接在AC输入端，1对蓝色Y电容、1个黄色X电容并联1个安规电阻，黄绿色地线连接金属外壳。
二级EMI滤波电路，1个黄色X电容、1对蓝色Y电容、1个共模电感、2个差模电感，保护器件有1颗保险管和热缩管包裹的MOV压敏电阻，雷霆加强版500W的EMI滤波电路完整而规范，能有效抑制高频干扰。
整流桥GBU806，没有散热片以4A 220V、满载80%效率计算，支持700瓦电源运行，留有一定余量。
酷冷的主动式PFC电路，封闭式的PFC电感，主电容是国产品牌JunFu，容量270μF、耐压400V，品质差强人意，电容旁边还有一枚绿色NTC热敏电阻，也是保护器件，低端电源很多都会省掉NTC。
2颗变压器，中间是1枚磁放大电感。
单路磁放大结构，其中+12和+5V两路共用同一颗体型较大的储能电感；输出线材根部使用热缩管保护，做工细节规范。
CM6805BSX双管正激主控芯片。
Sitronix ST9S429-PG14监控IC芯片，提供电源过压、过流、过载和短路保护。

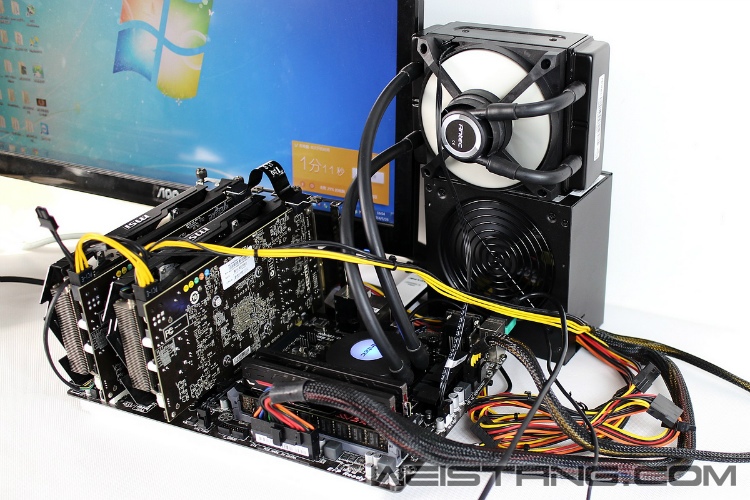

最后做常规的电压稳定性和功率测试。 测试平台：
CPU Intel i7 4770K
主板 技嘉 B85-HD3 2.0
散热 Antec H950
内存 宇帷 Blitz1.1 DDR3 1600 X2、三星黑武士DDR3 1333 X2
显卡 微星 R7850Hawk 2GB CF双卡交火
硬盘 希捷 Laptop Thin SSHD 500GB
电源 酷冷 雷霆加强版500W
测试设备：
北电T8海盗版 微型电力监测仪（数字功率计）
优利德 自动量程UT136C（数字万用表）
测试选用5个电压测量点，分别是+12V CPU4+4pin、+12V PCIE6pin显卡1、+12V PCIE6pin显卡2、+5V主板24pin、+3.3V主板24pin；3种电脑负载状态，桌面闲置-最低负载，3D游戏-50%典型负载，CPU、显卡拷机-最高负载。 +12V CPU4+4pin电压，12.05V、11.84V、11.63V
+12V PCIE 6pin显卡1电压，12.04V、11.70V、11.50V
+12V PCIE 6pin显卡2电压，12.03V、11.68V、11.47V
+5V主板24pin电压，5.02V、5.08V、5.12V
+3.3V主板24pin电压，3.368V、3.368V、3.368V
数据汇总 | 雷霆加强版500W | win7闲置 65瓦 | 电压偏离 | 3D游戏 315瓦 | 电压偏离 | 最高负载 480瓦 | 电压偏离 | | +12V CPU | 12.05 | 0.42 % | 11.84 | -1.33 % | 11.63 | -3.08 % | | +12V 显卡1 | 12.04 | 0.33 % | 11.70 | -2.50 % | 11.50 | -4.17 % | | +12V 显卡2 | 12.03 | 0.25 % | 11.68 | -2.67 % | 11.47 | -4.42 % | | +5V | 5.02 | 0.40 % | 5.08 | 1.60 % | 5.12 | 2.40 % | | +3.3V | 3.368 | 2.06 % | 3.368 | 2.06 % | 3.368 | 2.06 % |
个人简评：
根据测试结果确实双路+12V输出设计，测试的最高输入功率480瓦附近，接近额定功率输出能力，由于此时重负载集中在+12V这一路，所以电压压降比较明显一点，不过也在及格线以上，同时+5V升压也符合3.3V单路磁放大结构电源的特征表现。噪音方面，主观感受风扇没什么明显噪音（裸机敞开环境），电源低负载静音，高负载时的噪音源完全来自显卡了。
酷冷雷霆加强版500W作为主打入门级的电源系列，主要优点强化静音，采用HDB轴承属于长寿静音型风扇，电源结构和用料维持老雷霆系列的水准。
|
