这把高斯ALT71应该是被我折腾得最多的一把键盘了，之前给调教了卫星轴，后来又换了好几套不同的键帽，这次折腾鼓捣的对象依旧是它。
本次的起源是源自上次给ALT71调教时，发现PCB板上有预留灯孔，并且每个灯孔上都预留有焊锡，难道是可以自行加灯的？ 抱着试试的态度，拿了一颗灯试了一下，还真亮了 ，加灯的环节马上给安排。

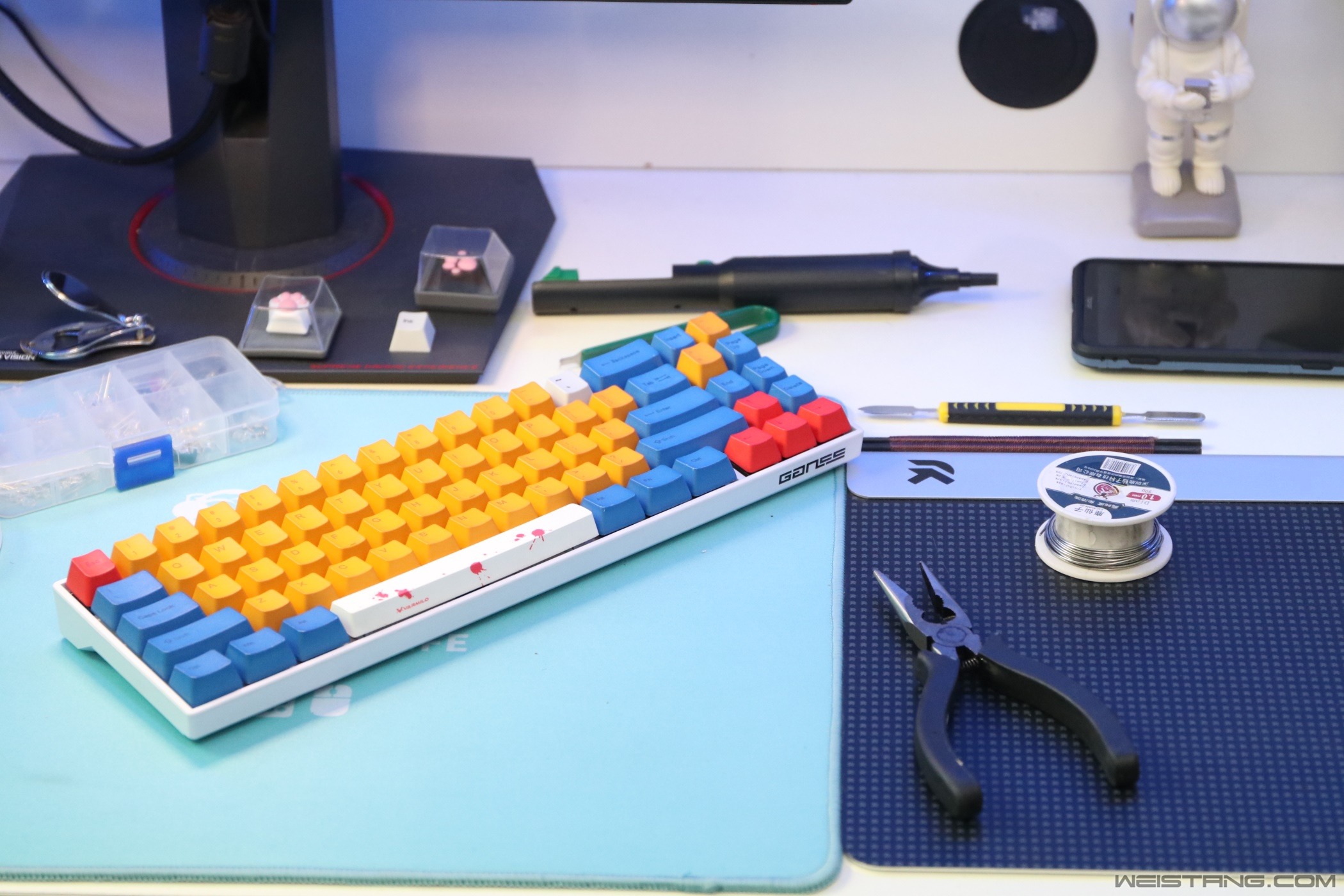

操作前还是先简单了解一下键盘
高斯ALT71是高斯自主开发的一款键盘，采用全新设计的独特71键紧凑型布局，属于小键盘之列，但更多的功能性按键又比传统60%键盘更具实用性。
键盘拥有蓝牙有线两种连接模式，采用多cherry轴体和PBT材质键帽，字符是热升华工艺，有着较高的耐磨性，是一款综合素质非常不错的小键盘。
我这款ALT71出厂是一套白灰复古键帽，这套蓝黄色是我后期自己换上的染色键帽。
其实蓝牙连接和PBT键帽这来两点让这把键盘并不太适合加灯，一方面灯光会大大削弱键盘的续航时长，另一方面PBT的不透光属性，加灯了提升效果也不太明显。
即便有着以上的种种不利因素，在超低成本加工的面前这些都不算什么了。
第一步：拆键盘

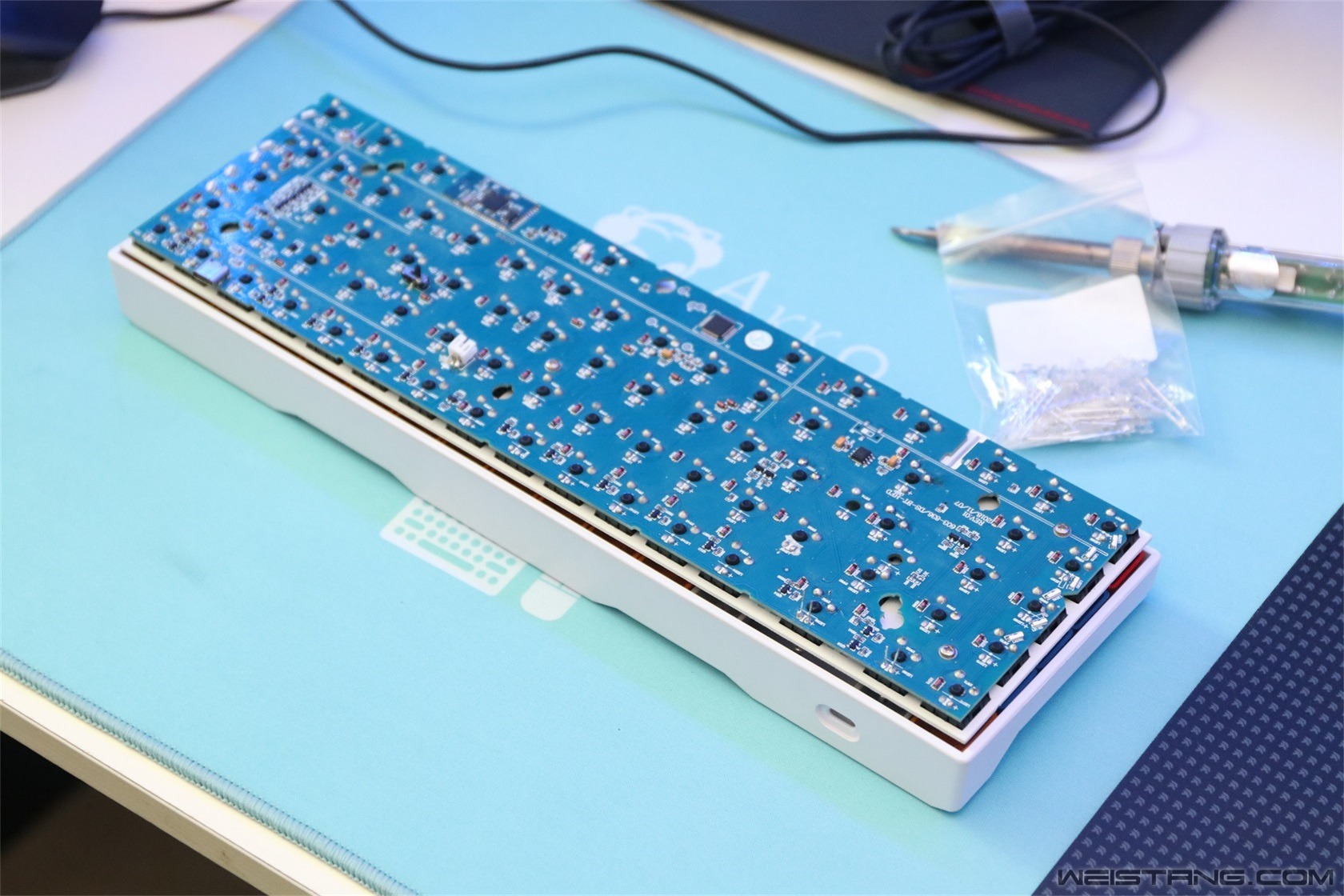

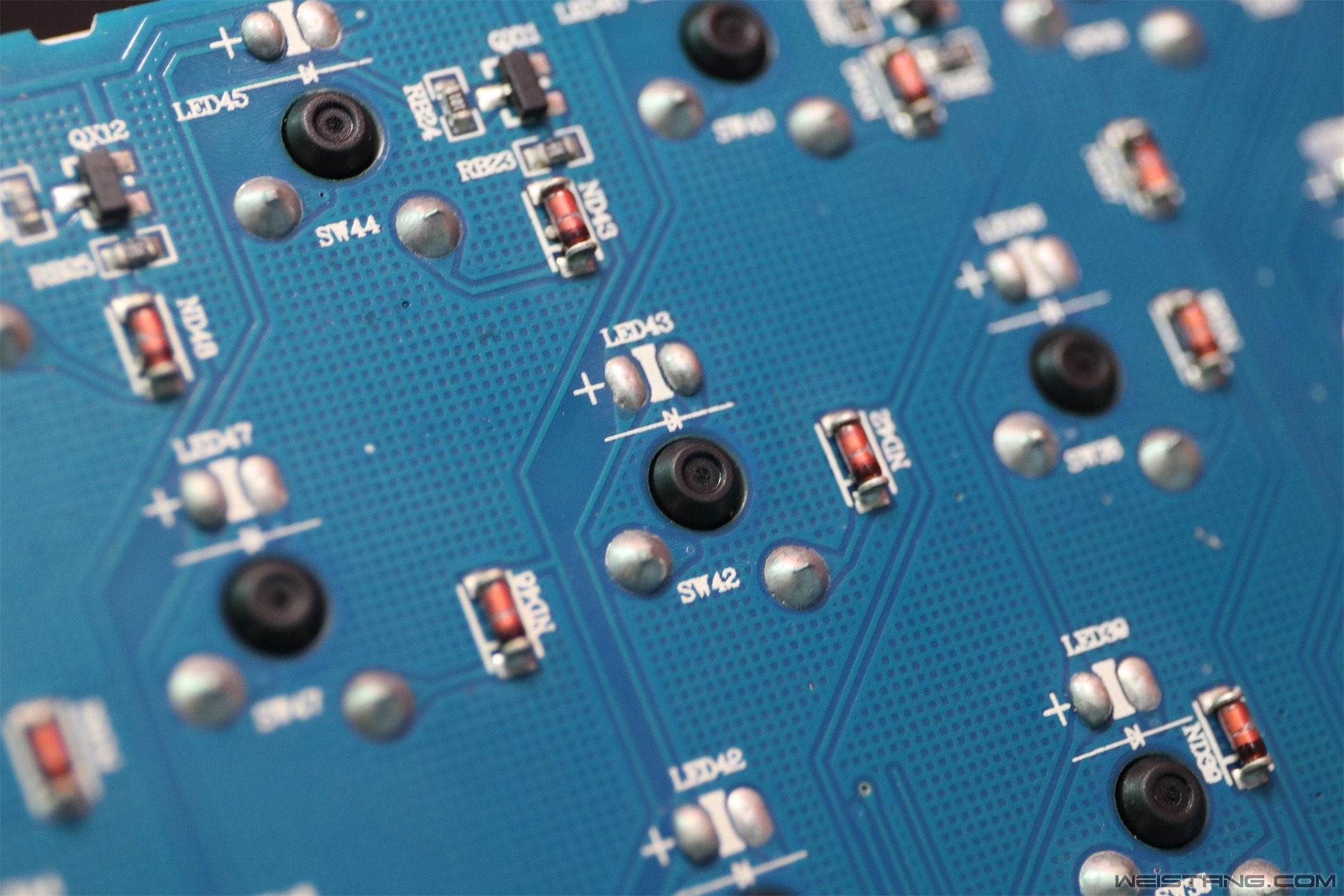

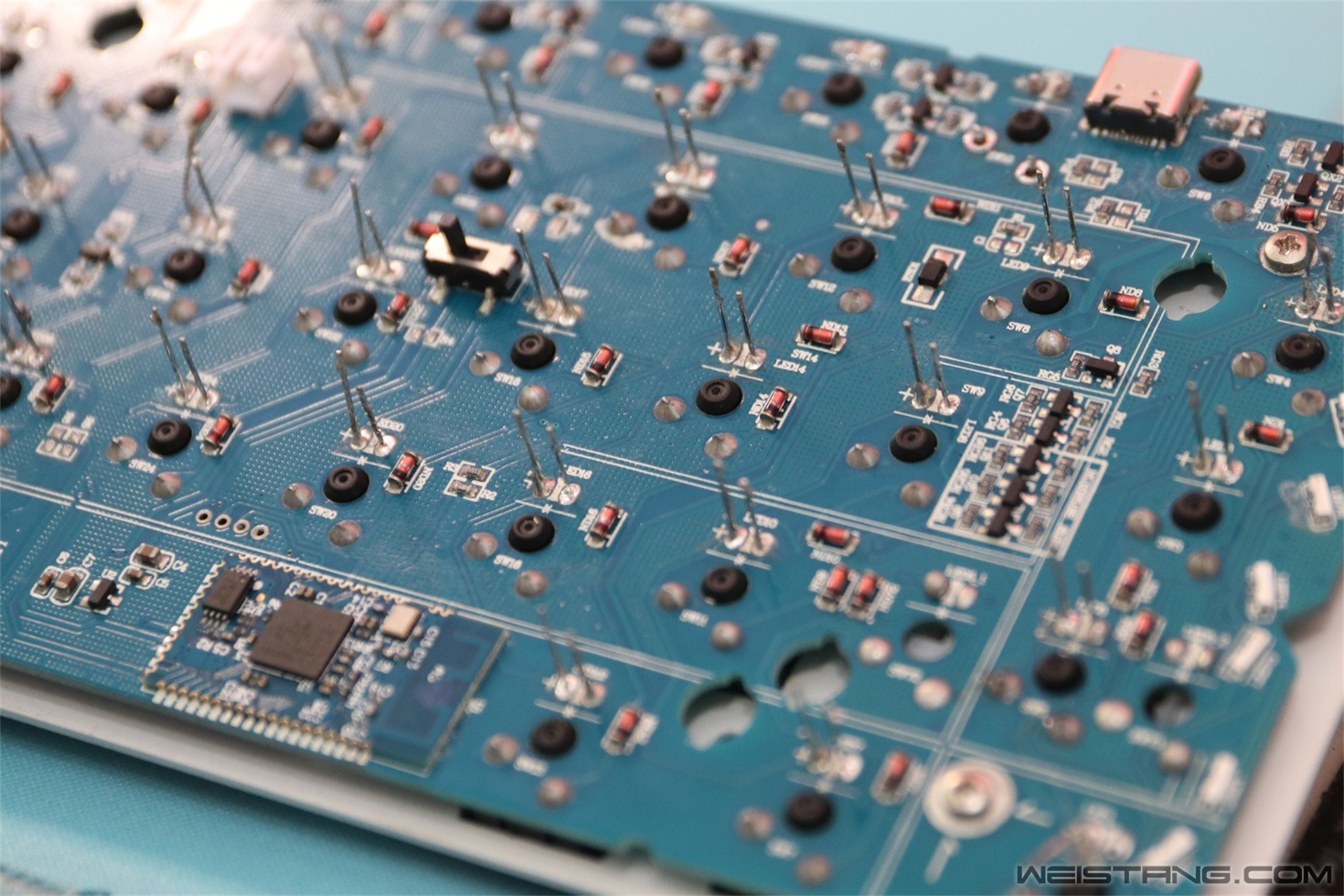

可以看到PCB板上每个轴体都有两个灯孔预留位，并且预先都上好了焊锡，大大方便了加灯操作。
有些键盘虽然也预留了灯孔位，却没有在灯孔上留有焊锡，在加灯时灯珠不固定上锡容易将灯珠焊歪，操作难度更大。

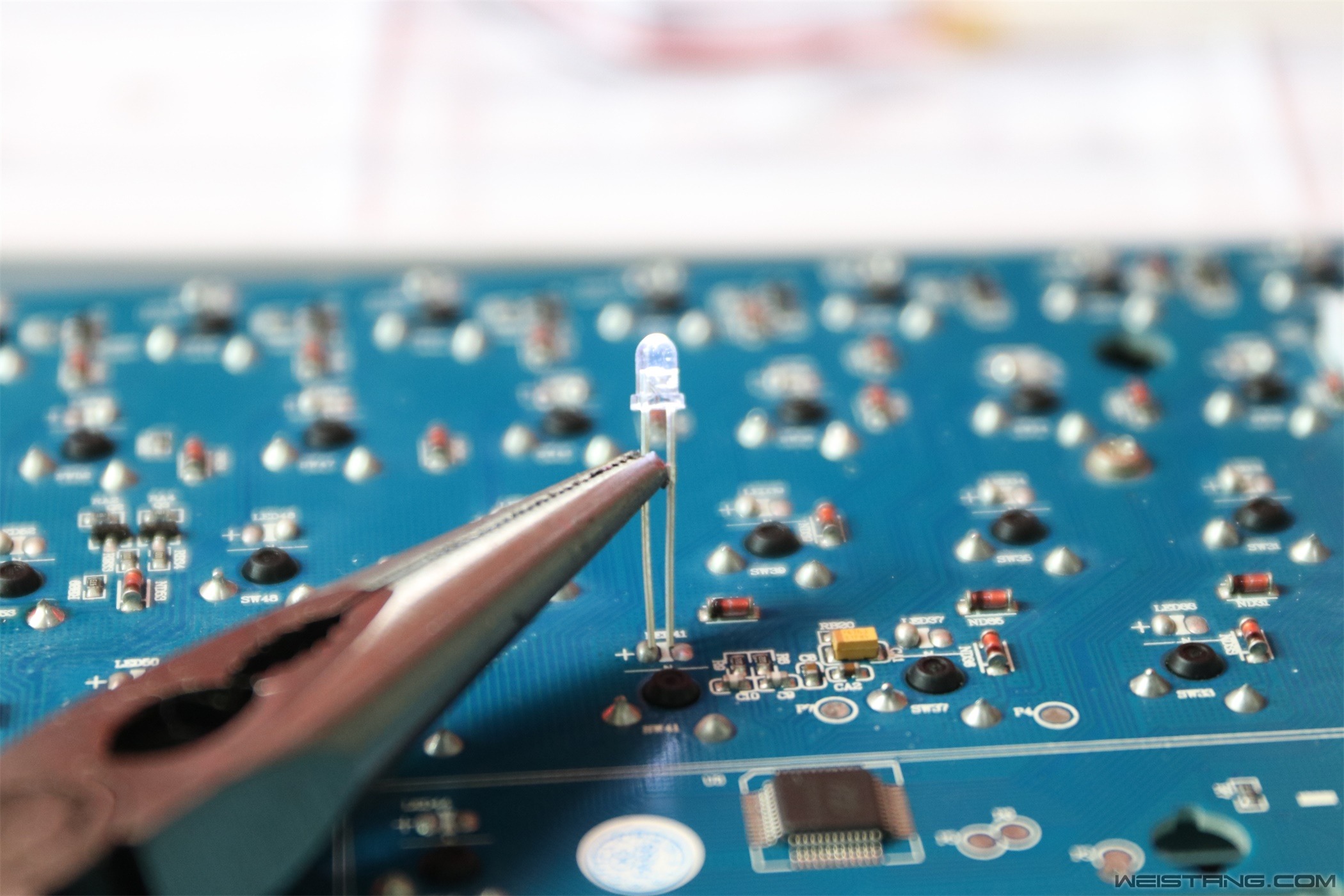

上灯珠

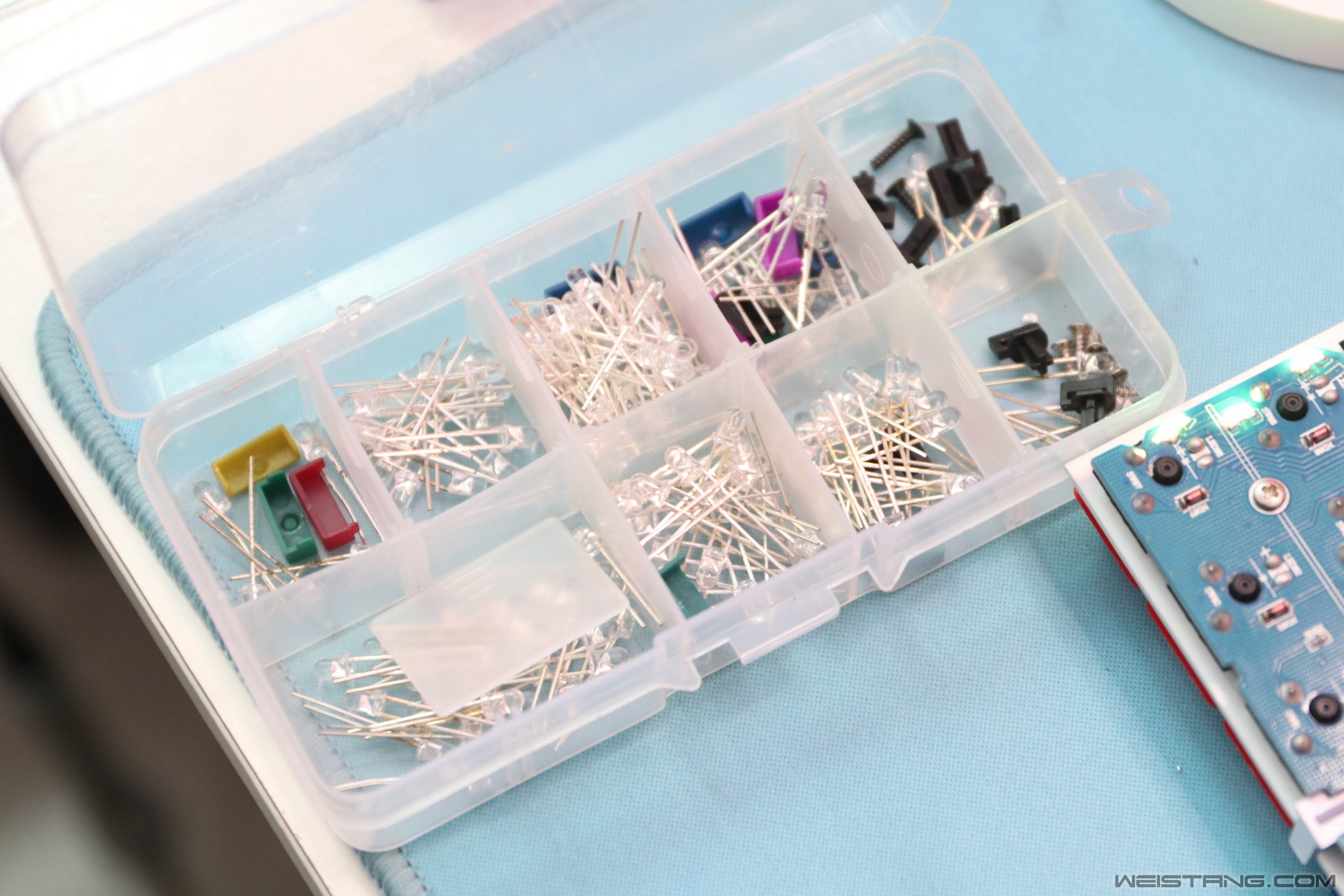

压箱底的灯珠，不知道放了多少年了，这灯珠一买最少都是一百颗，以前玩的还剩这么多。
对于这种灯孔事先预留有焊锡的键盘，加灯的步骤就极其简单啦，用一张GIF动图就能演示完全过程。

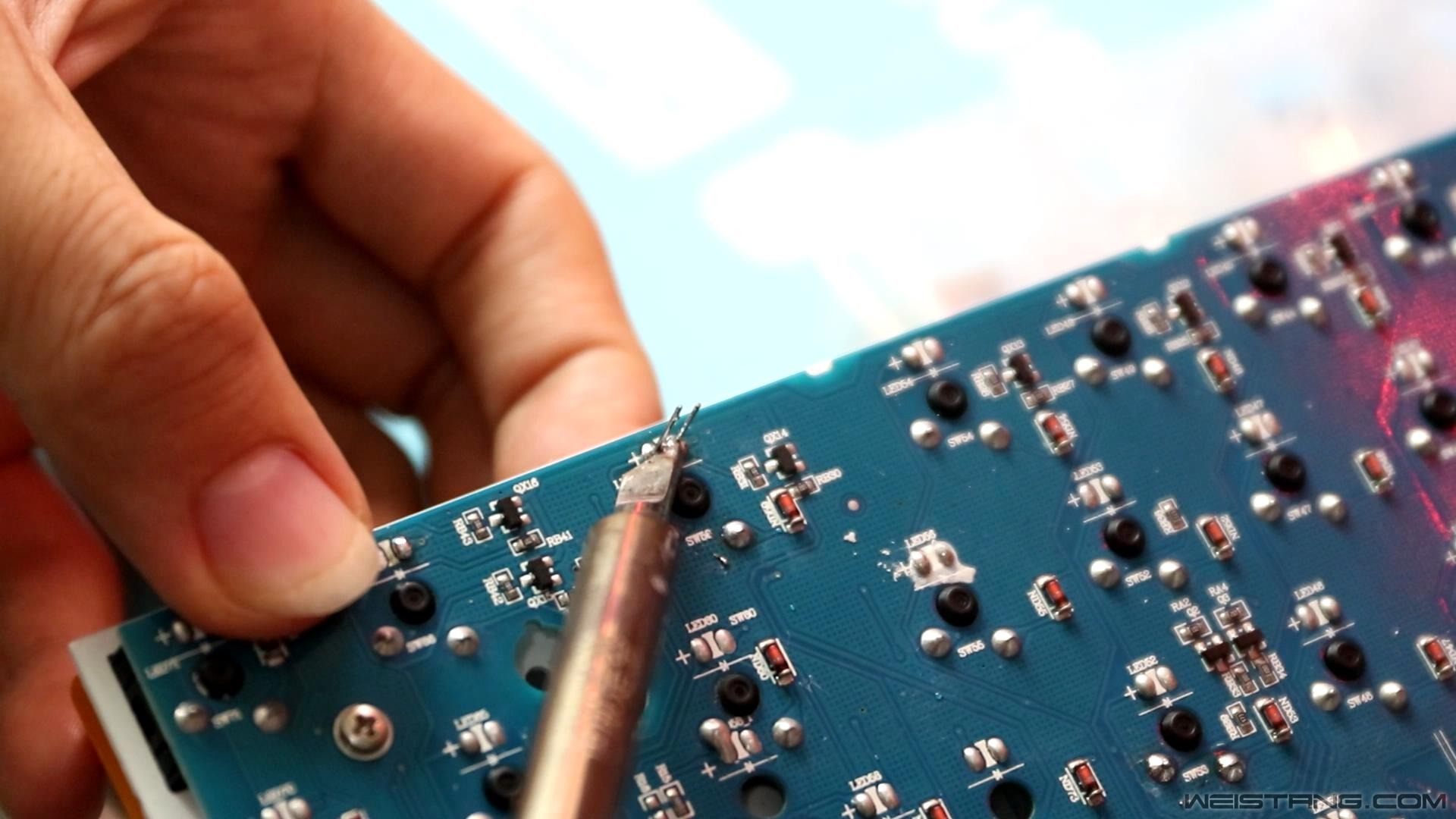

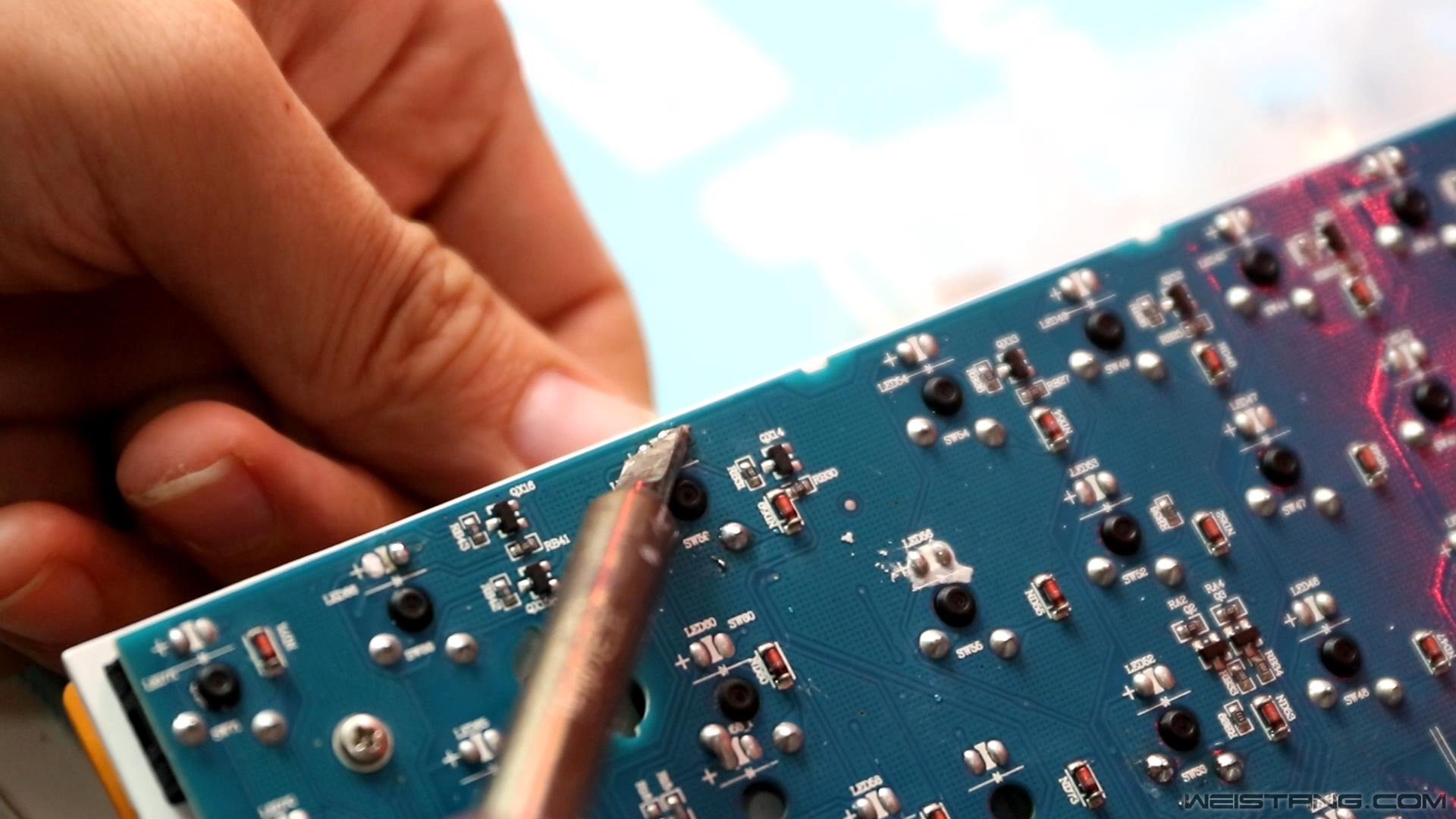

用刀头电烙铁同时融化两个灯孔焊锡，没有刀头只有尖头烙铁头也行，两个灯孔间隔很近，只需要让烙铁头同时接触两个焊点。 等焊锡融化，再将LED灯珠插进去，这样一个灯珠就焊接上了。
后期操作熟练，十几秒就能焊上一个，一把104键的键盘也用不了多长时间。

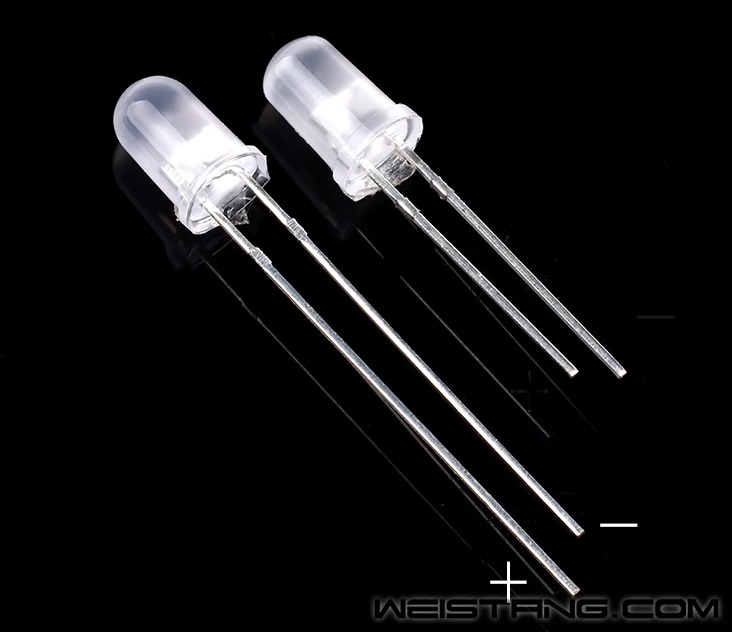

需要稍加注意的是LED发光二极管是分正负的，长脚为正，短脚为负。需要与主板上标好的正负极为对准，要不然灯不会亮。
装反了也不要紧，装反了不会亮，并不会烧坏LED灯珠，拆下来重新装就行。
翻车了

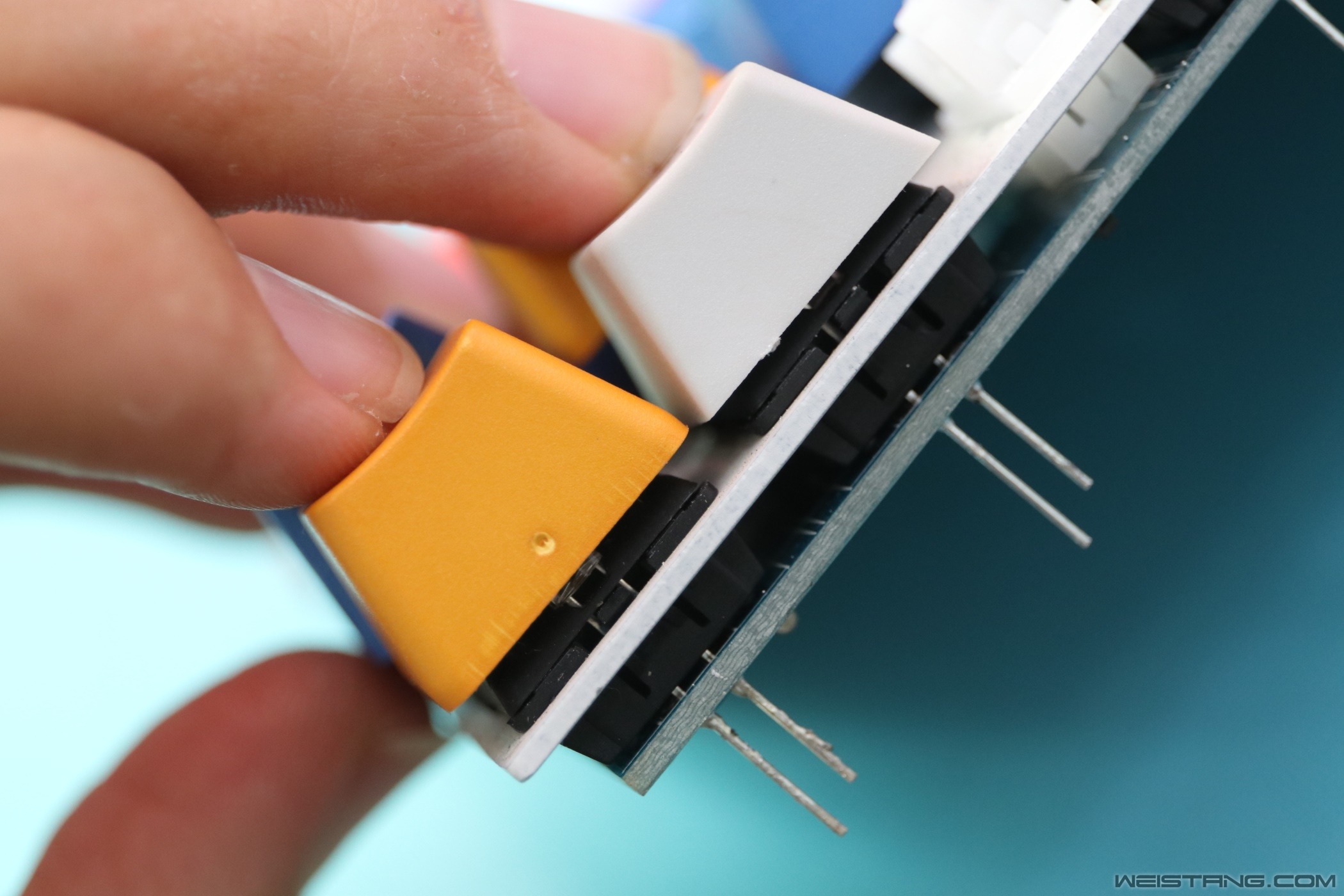

装上灯珠除了看能不能亮，我还留了一个心眼，将新款高斯ALT71的键帽装上试了试，手感怎么敲怎么不对劲。原来是加灯后，灯珠会顶到ALT71的原厂高度键帽，让键帽卡在键帽上而无法触底。

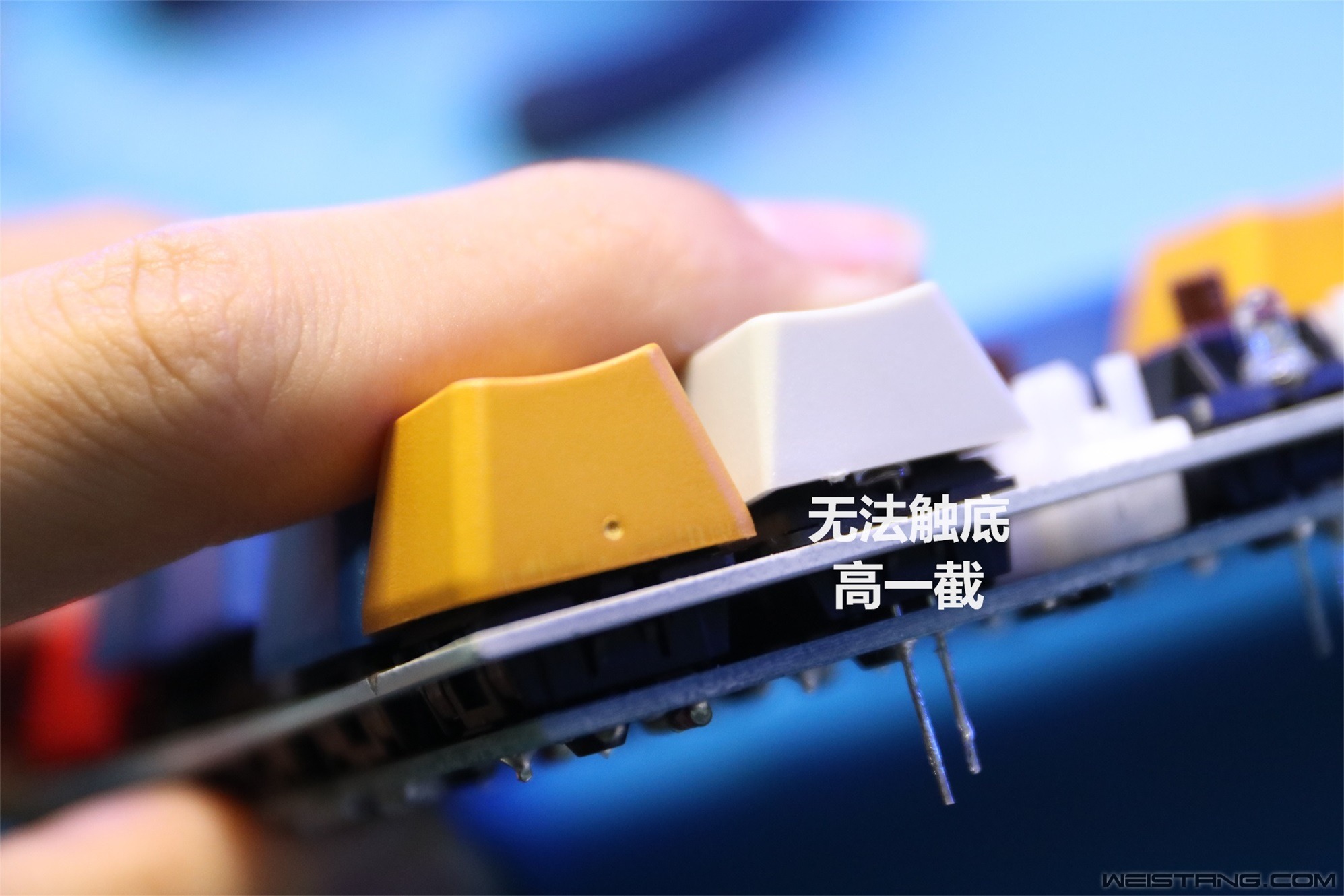

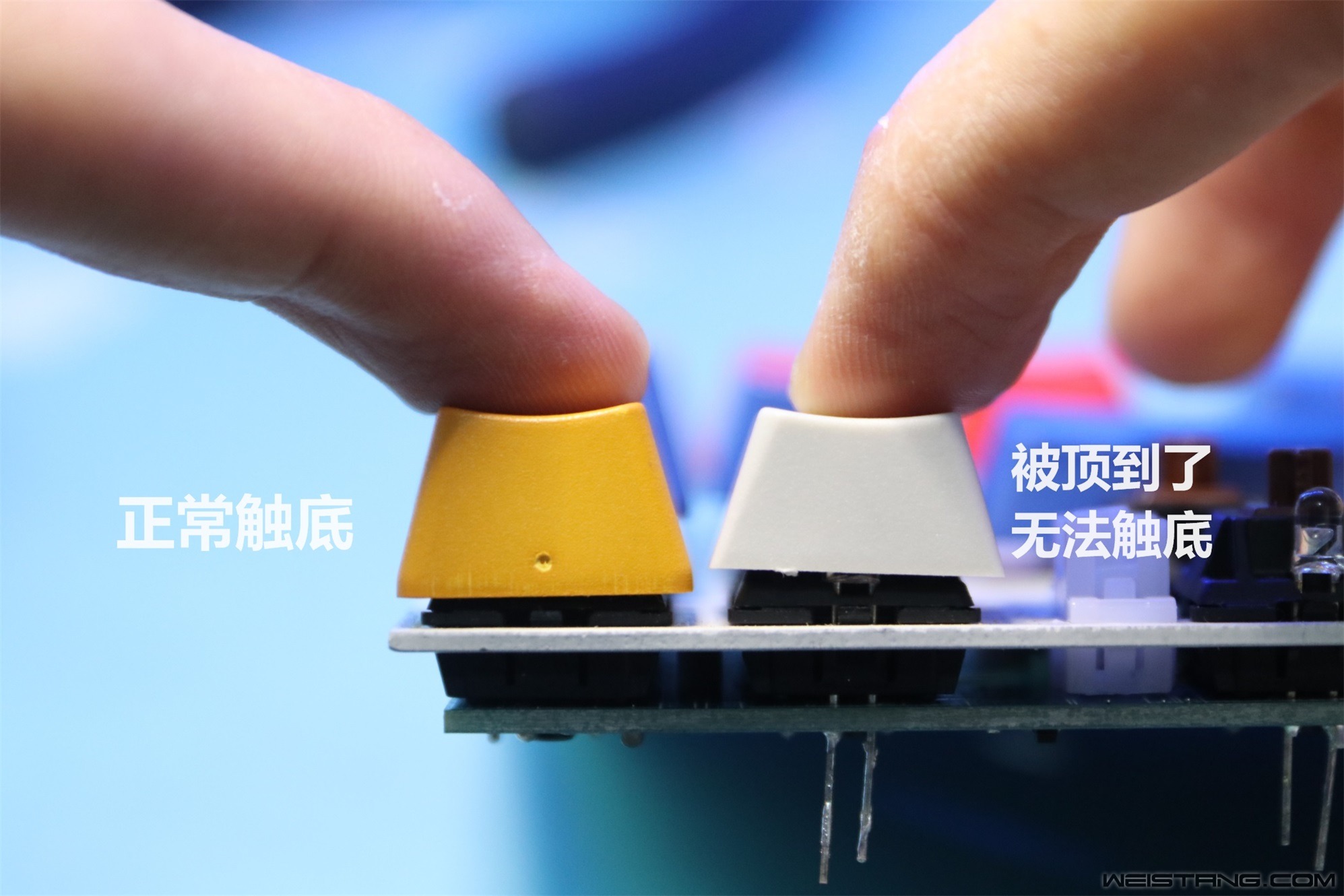

上图可以看到，白色原厂高度键帽按下之后明显要比OEM 键帽要高出一截，就是被键帽顶到了，让键帽无法触底，完全破坏按键手感。
解决办法解决办法其实也很简单，换个小点的灯珠

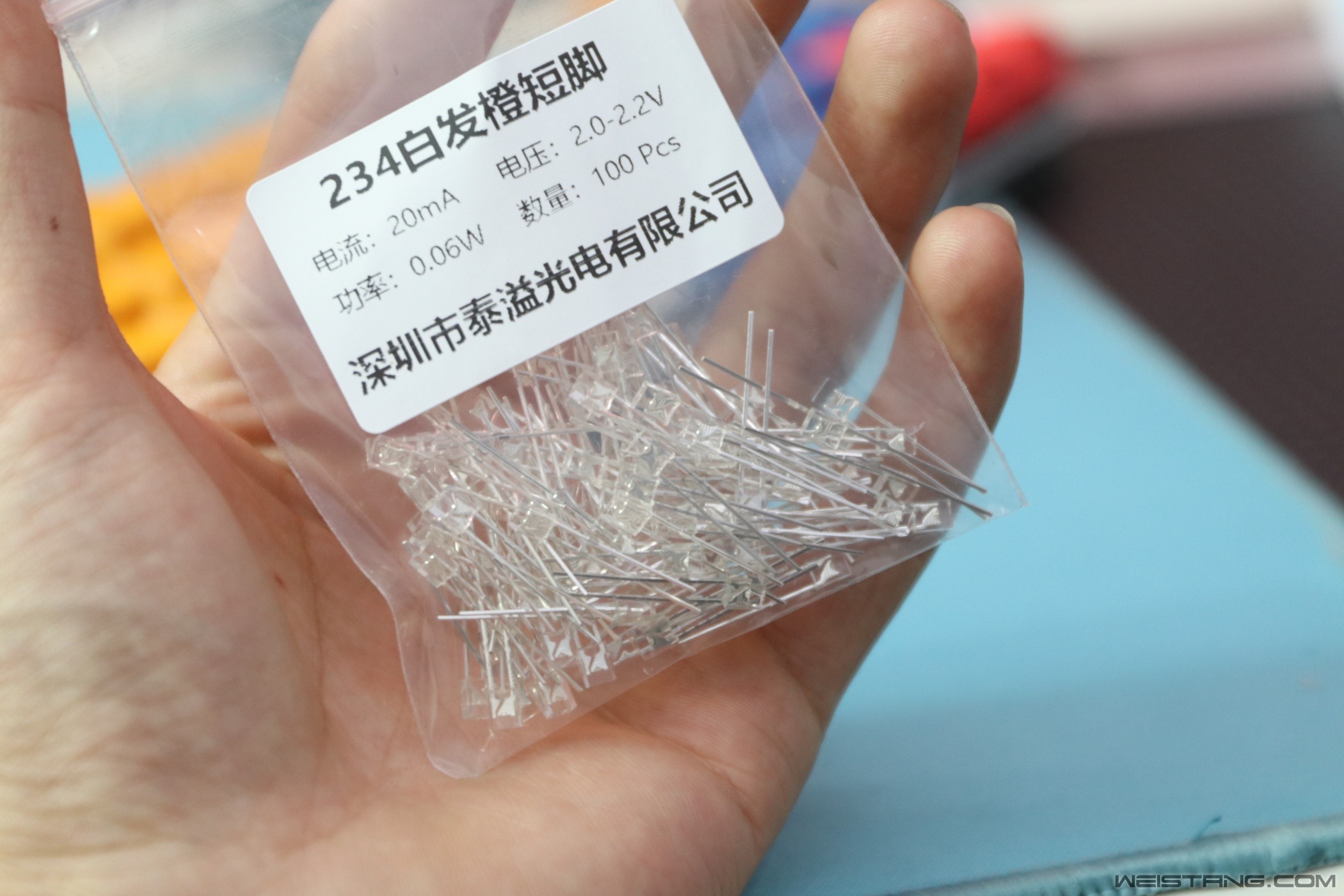

又在淘宝上买了体积更小的方形灯，灯珠4块，邮费5块，哎…

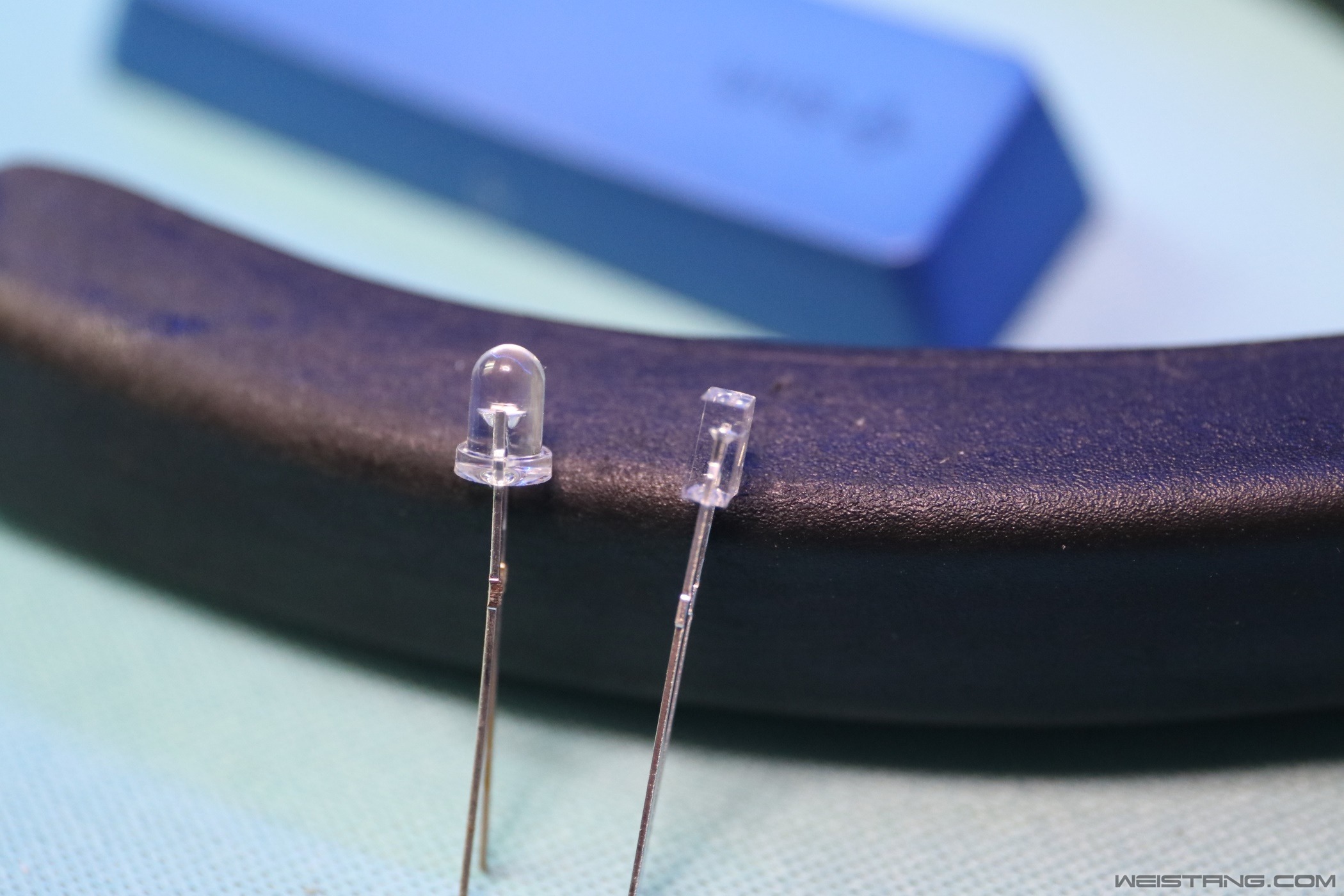

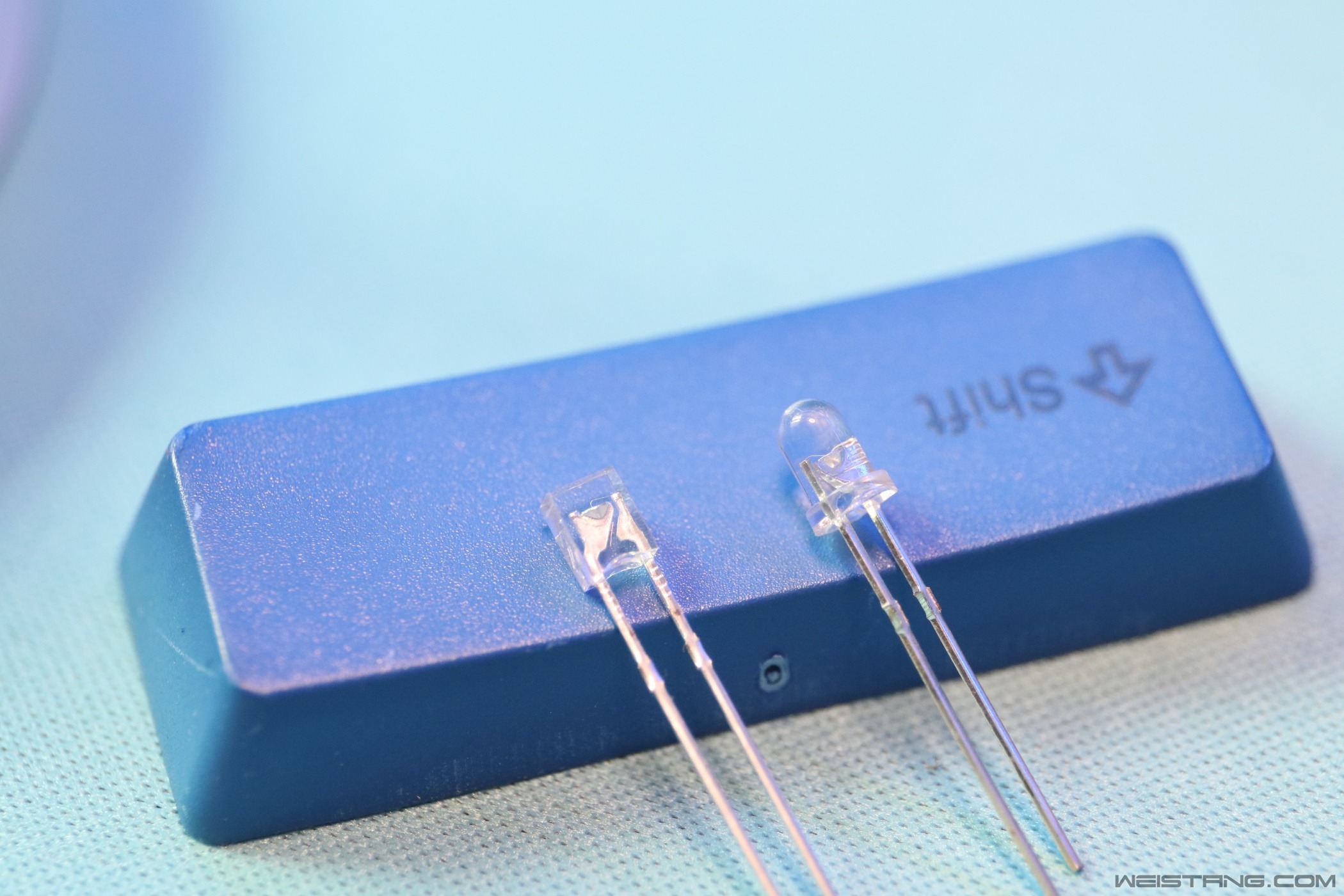

对比两款灯珠
可以看到方形灯高度和厚度上要比圆头灯珠都更小，体型更小巧

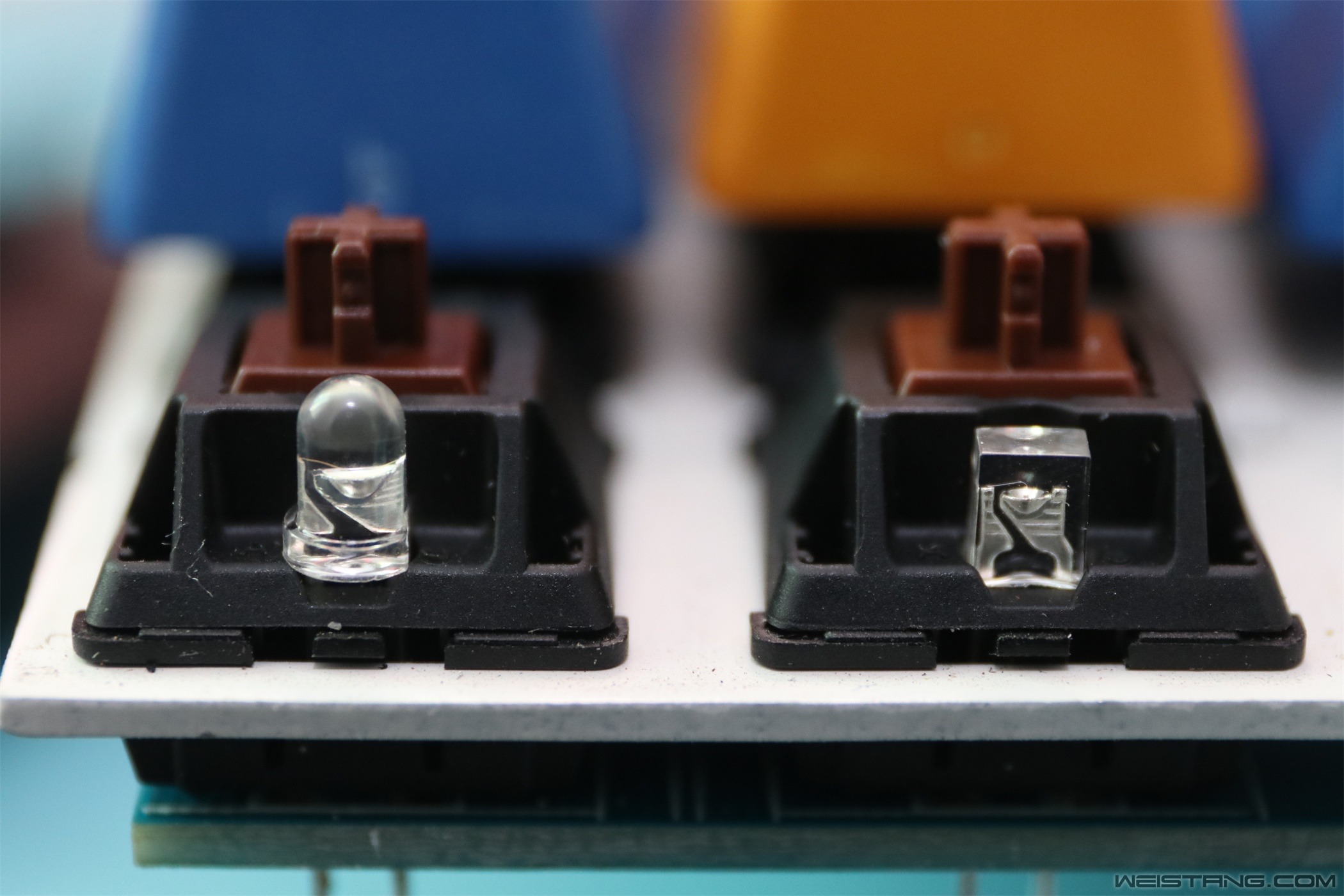

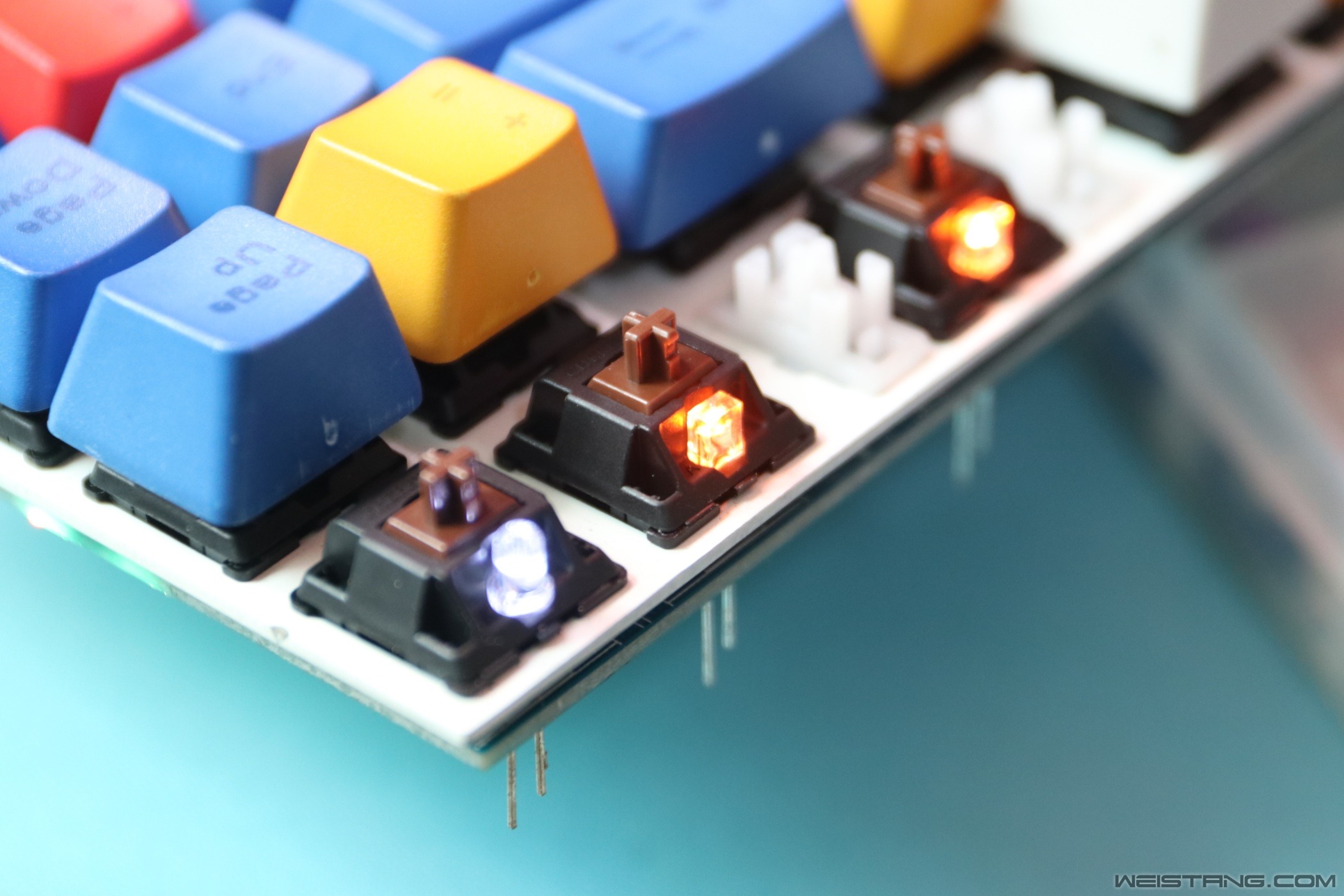

装上之后的效果对比
圆头灯的顶部比轴盖都高出了一截，而方形灯比轴盖更低，有这点就够了。
方灯我选的橙色，颜色全凭个人喜好，我比较喜欢暖色调，白色灯光在晚上会略显刺眼，橙色的温度感让人更加安心
装上更小的方灯之后，之前键帽无法触底的问题完全解决，手感恢复。可以开整了

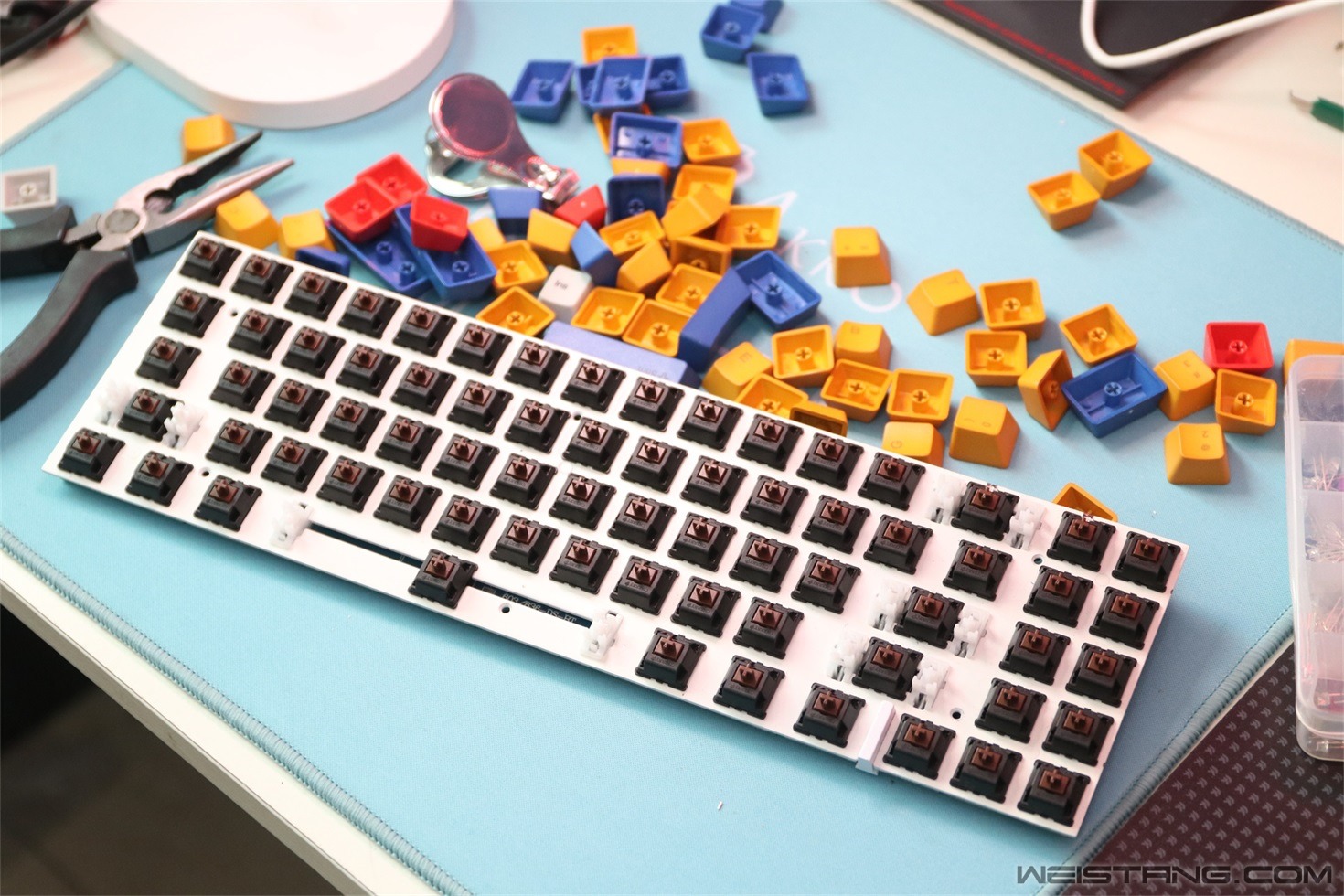

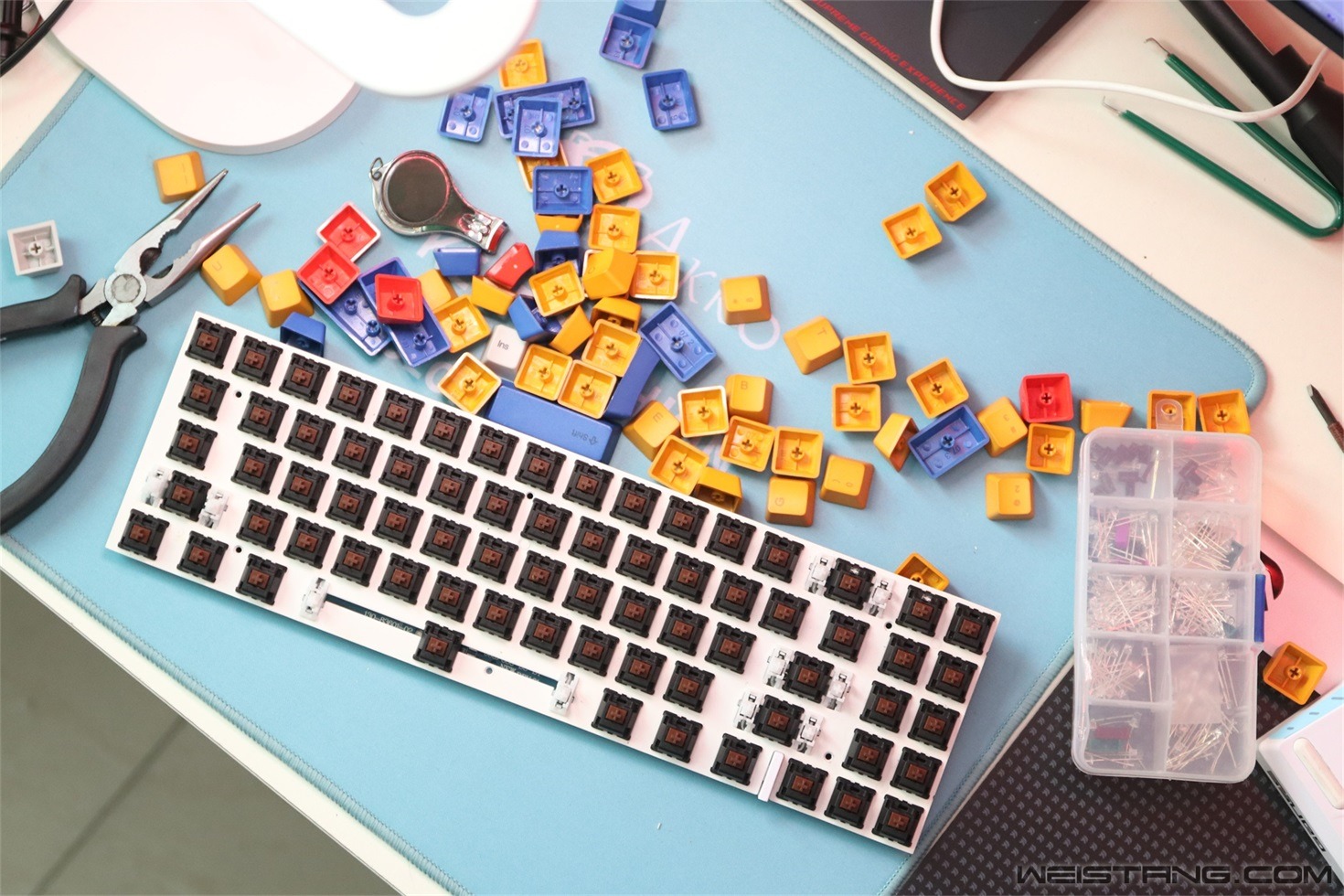

拔下所有键帽

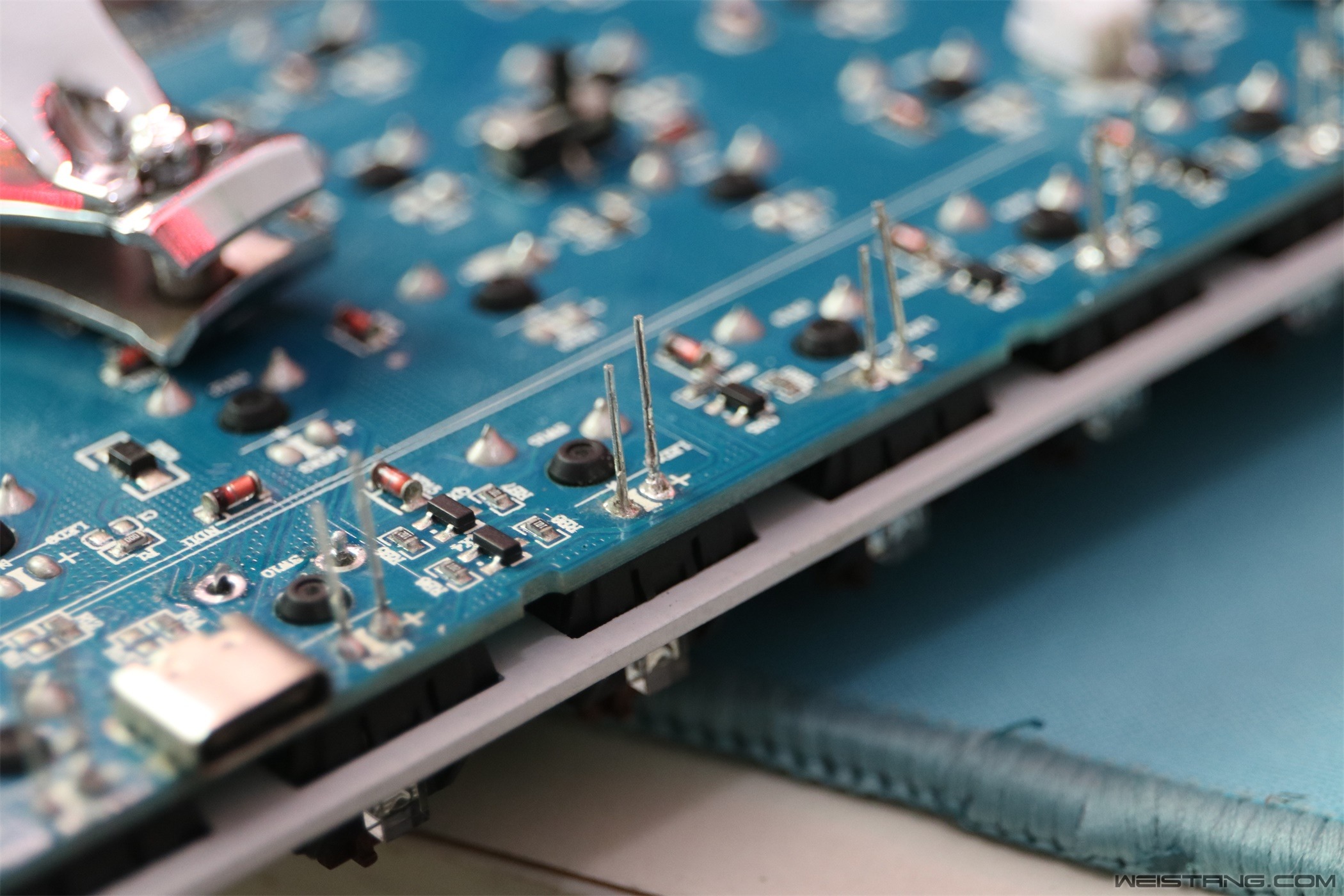

加灯

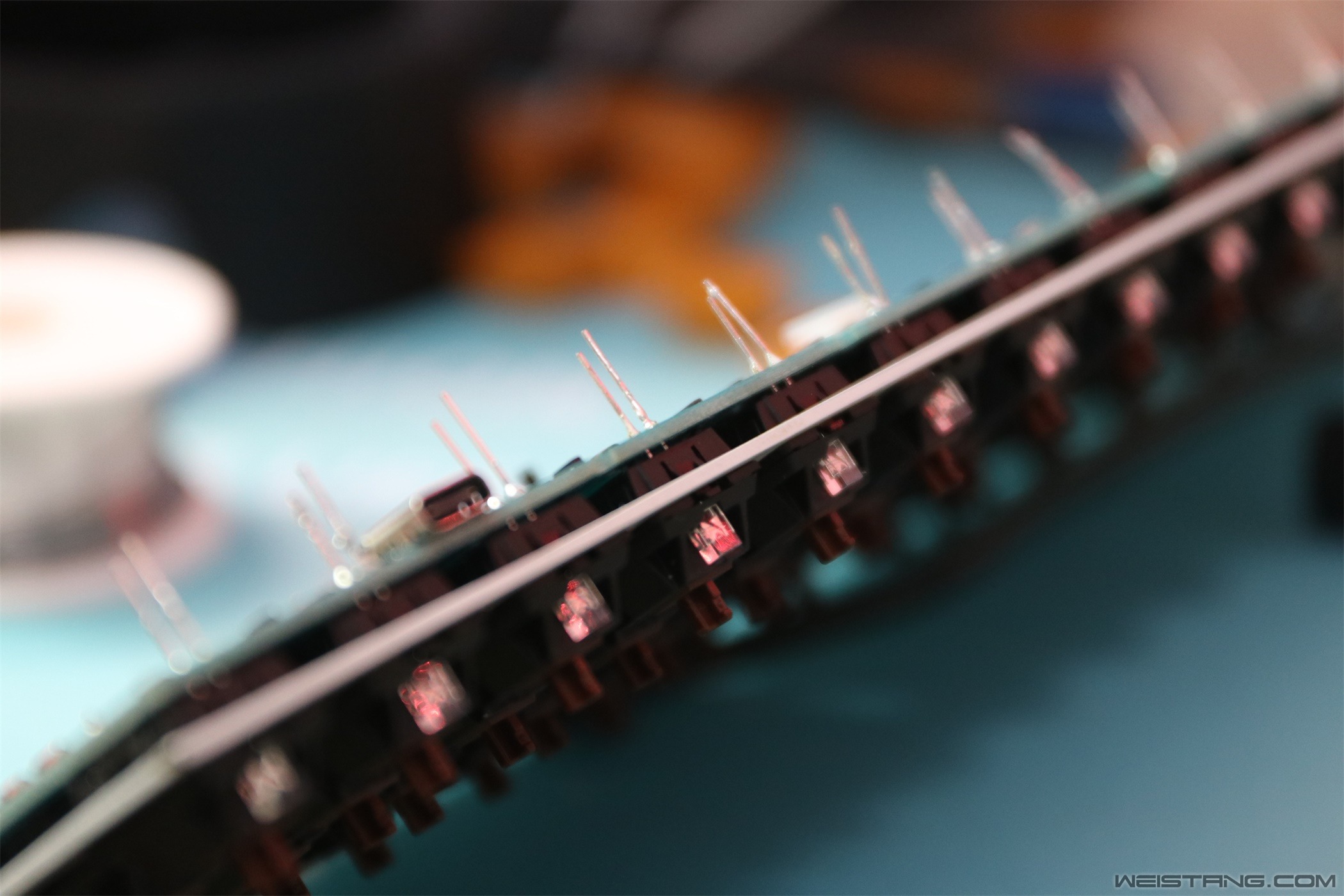

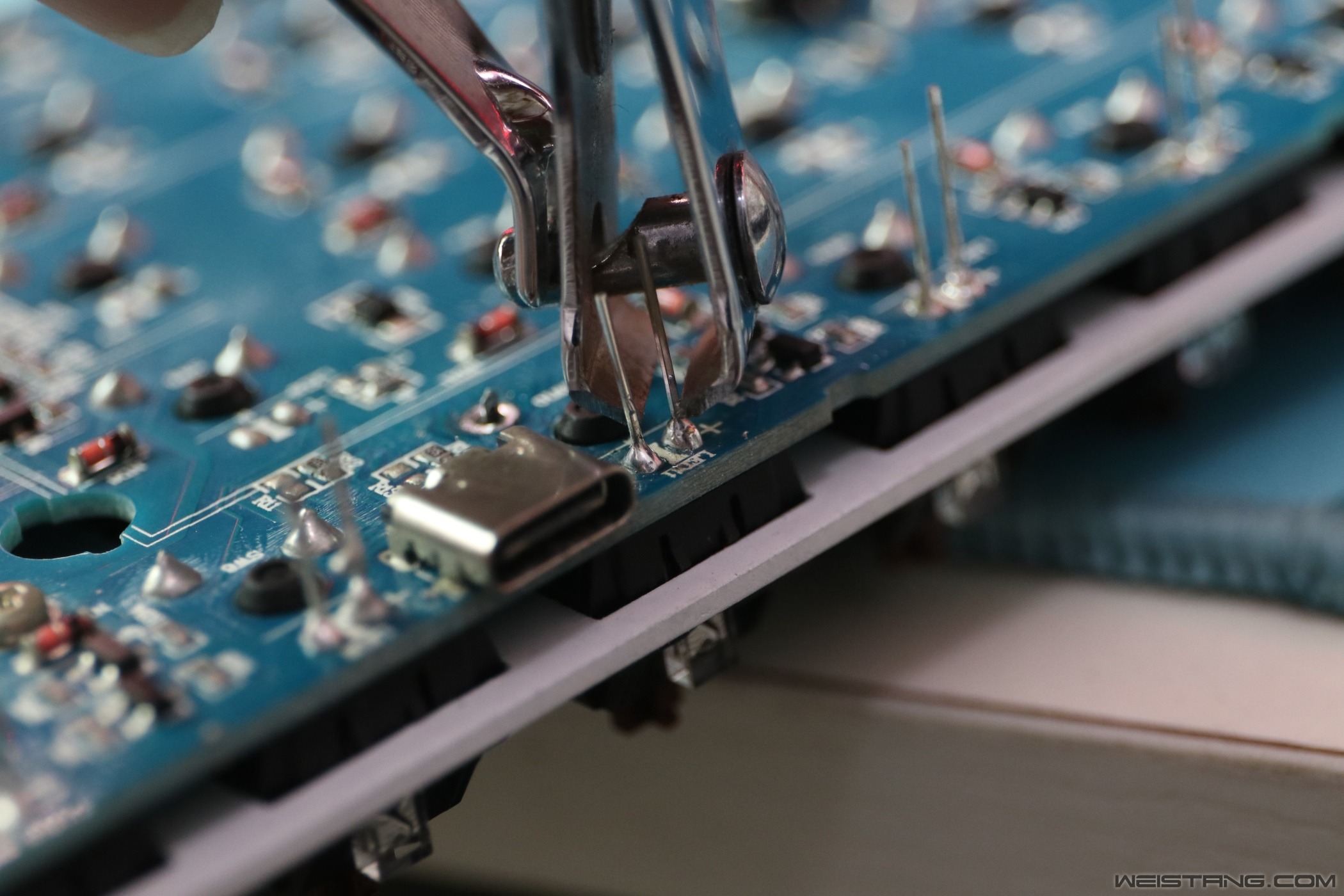

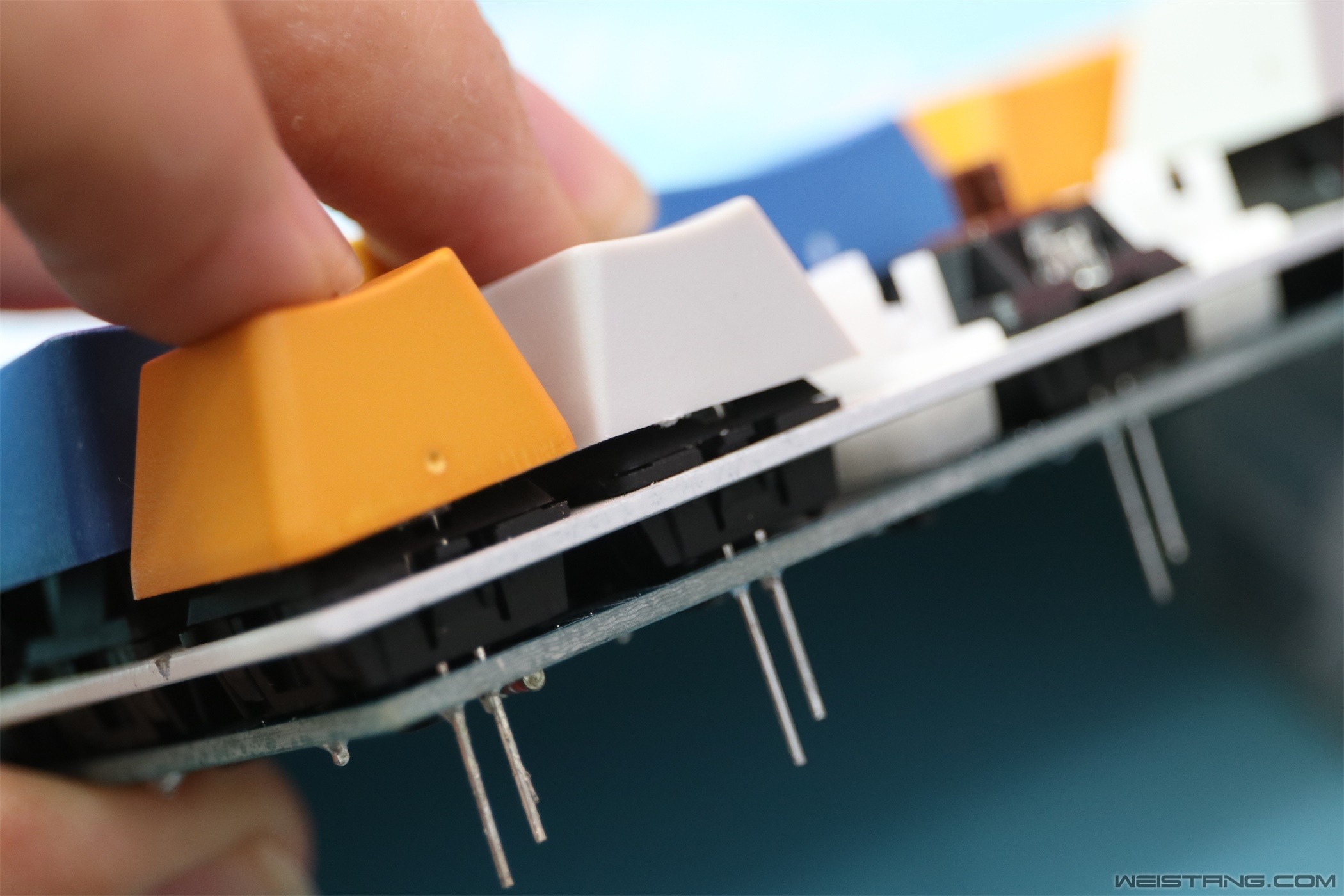

多余的灯脚用指甲钳剪掉

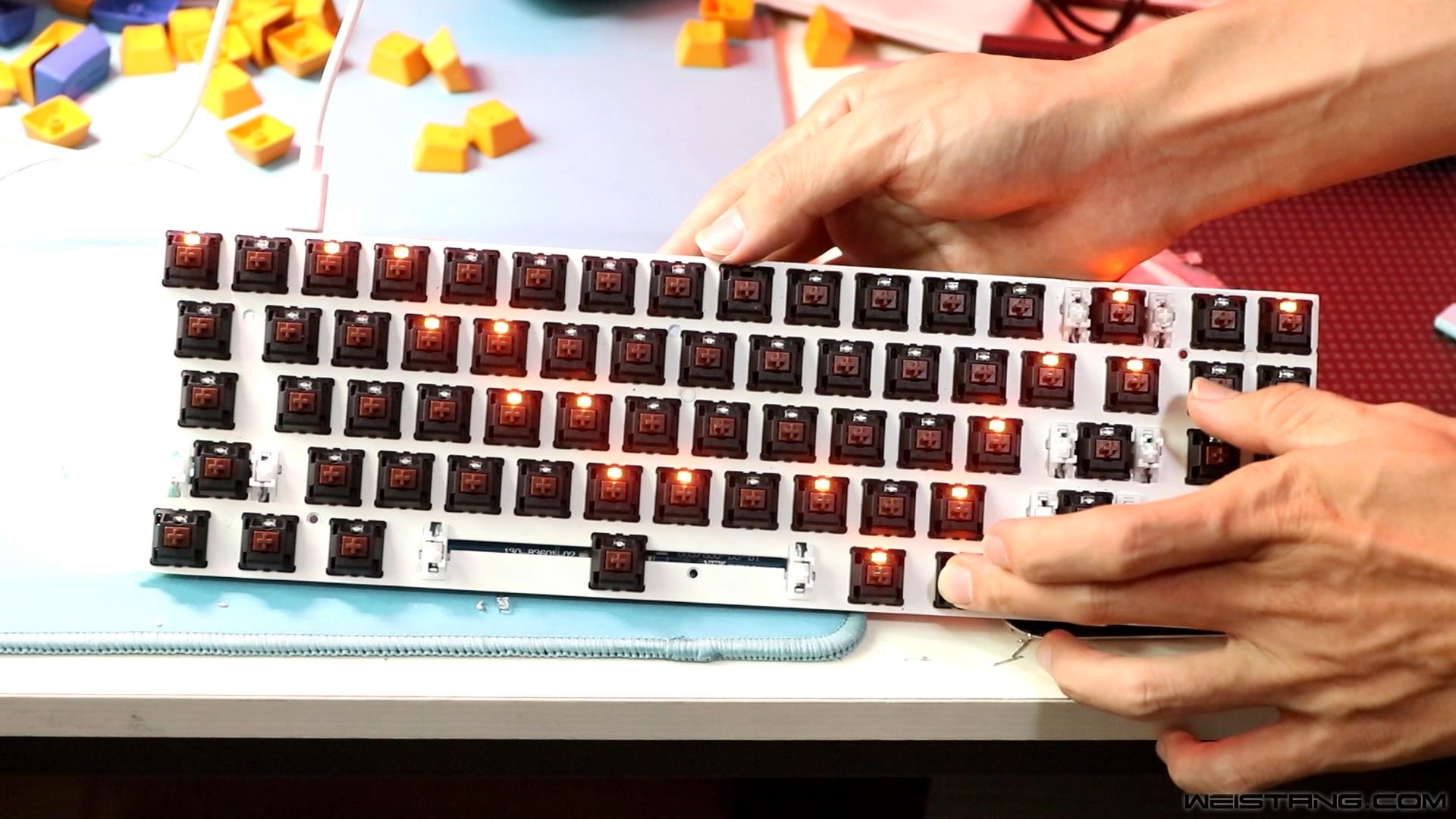

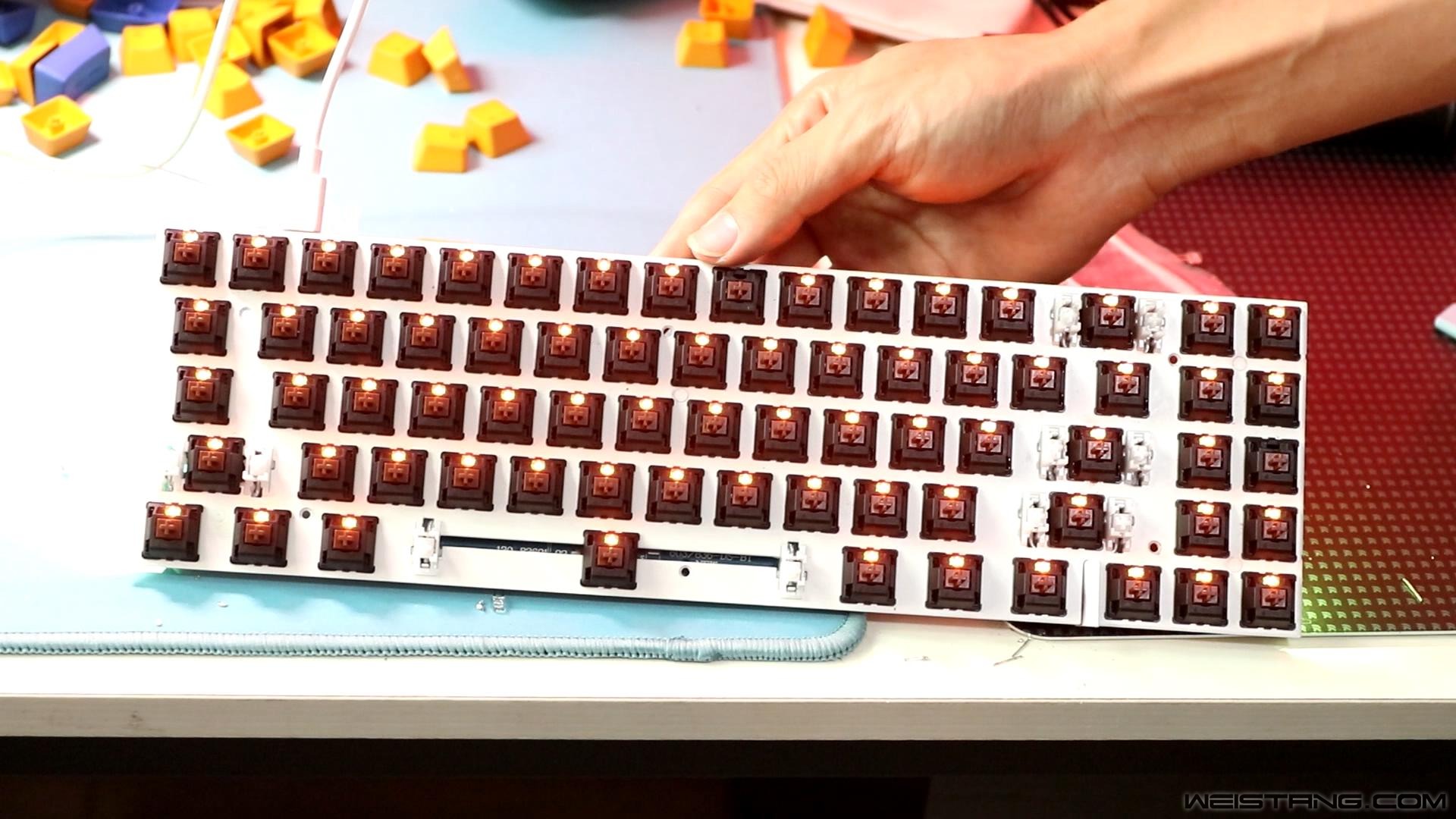

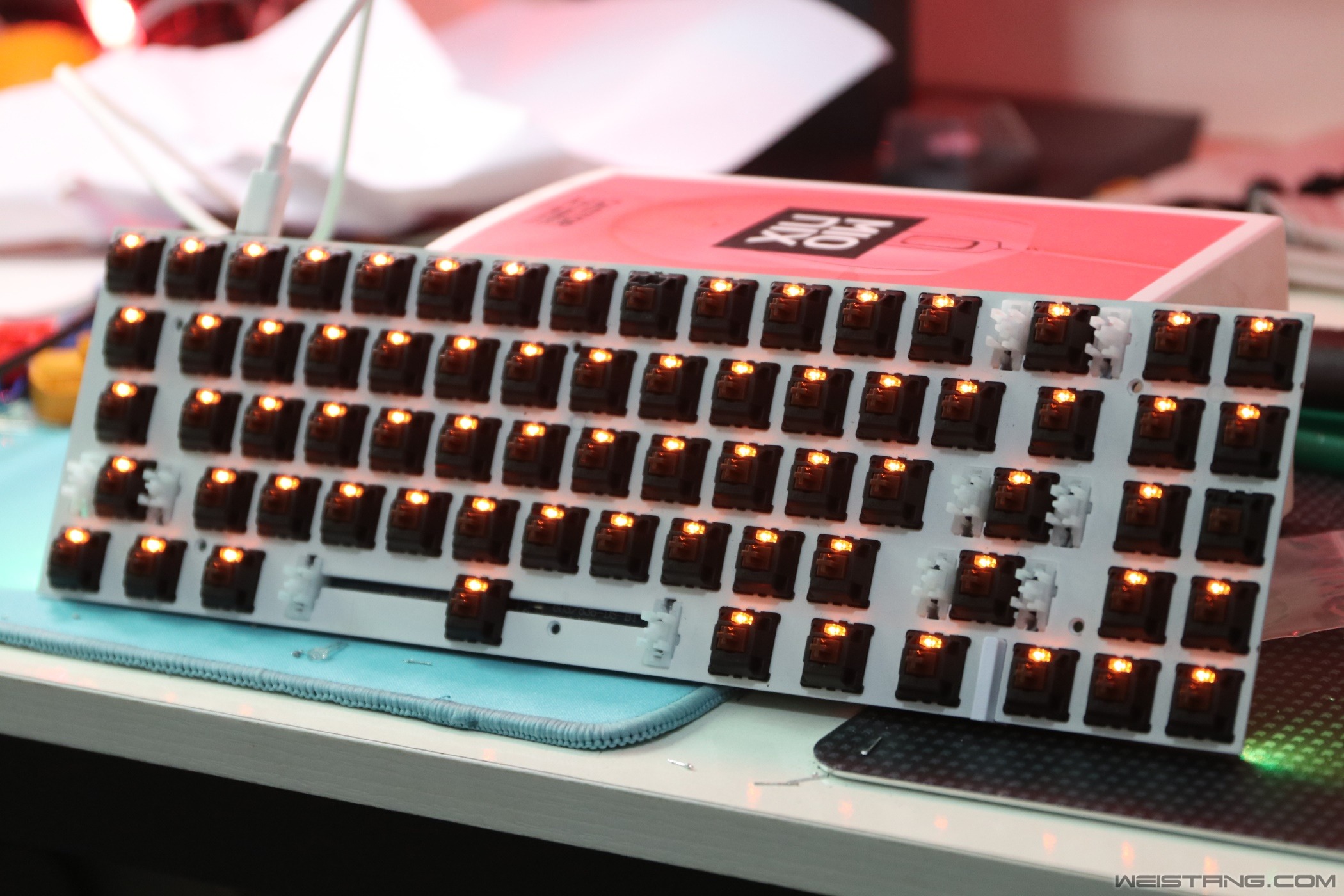

加灯工作就完成啦
怎么样，是不是超级简单

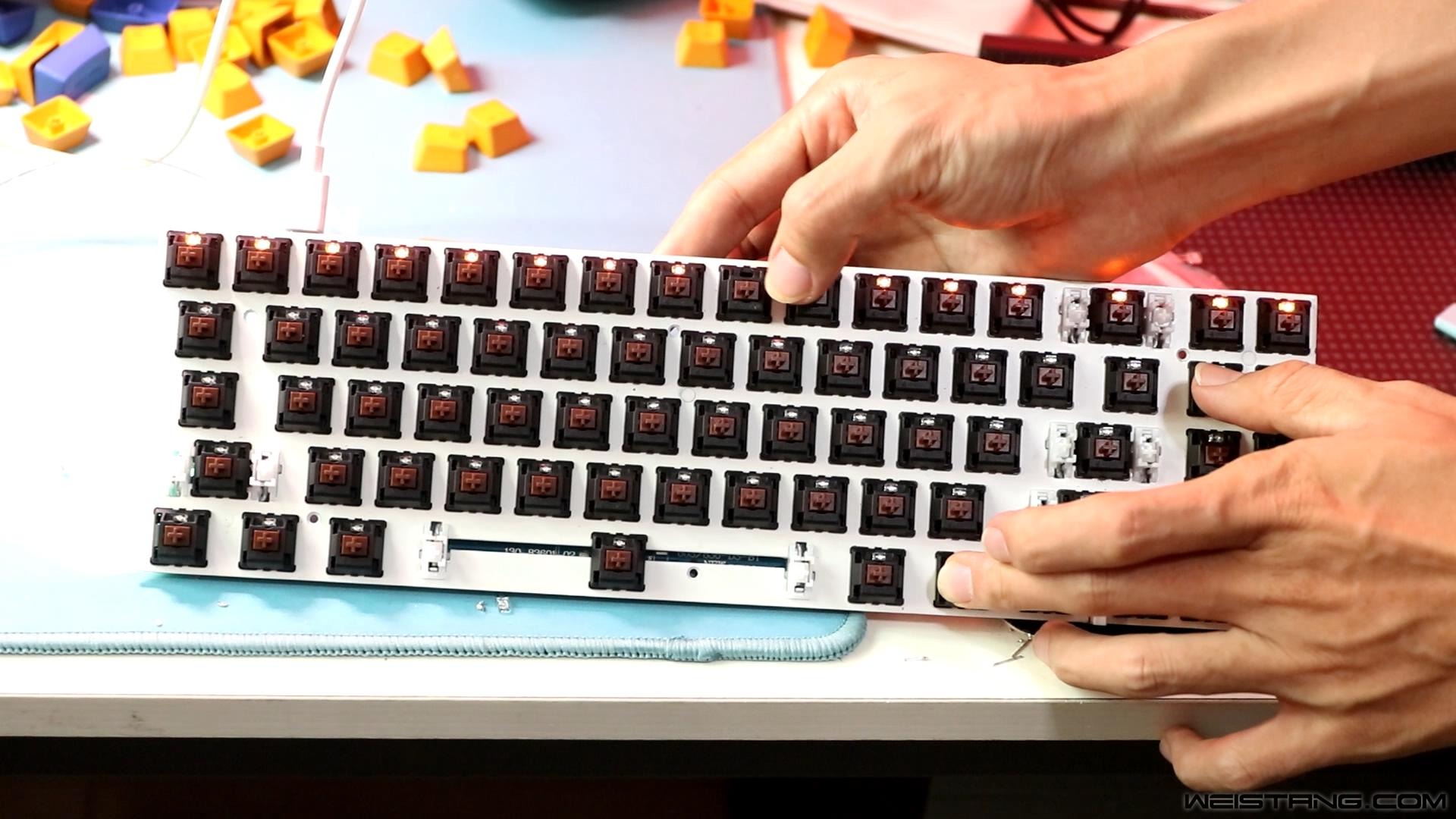

有两个灯拍完照才发现忘记加了，后来补上

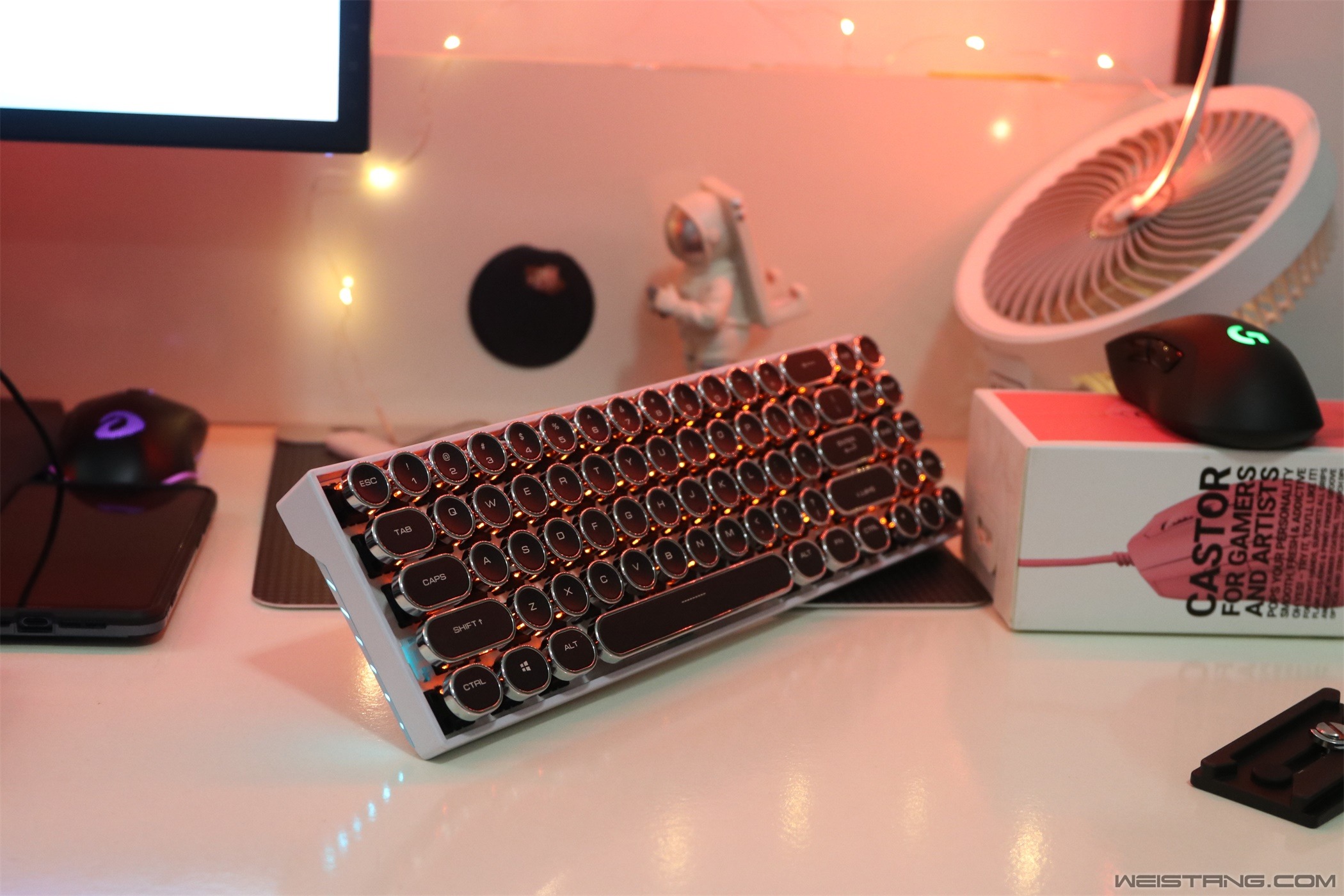

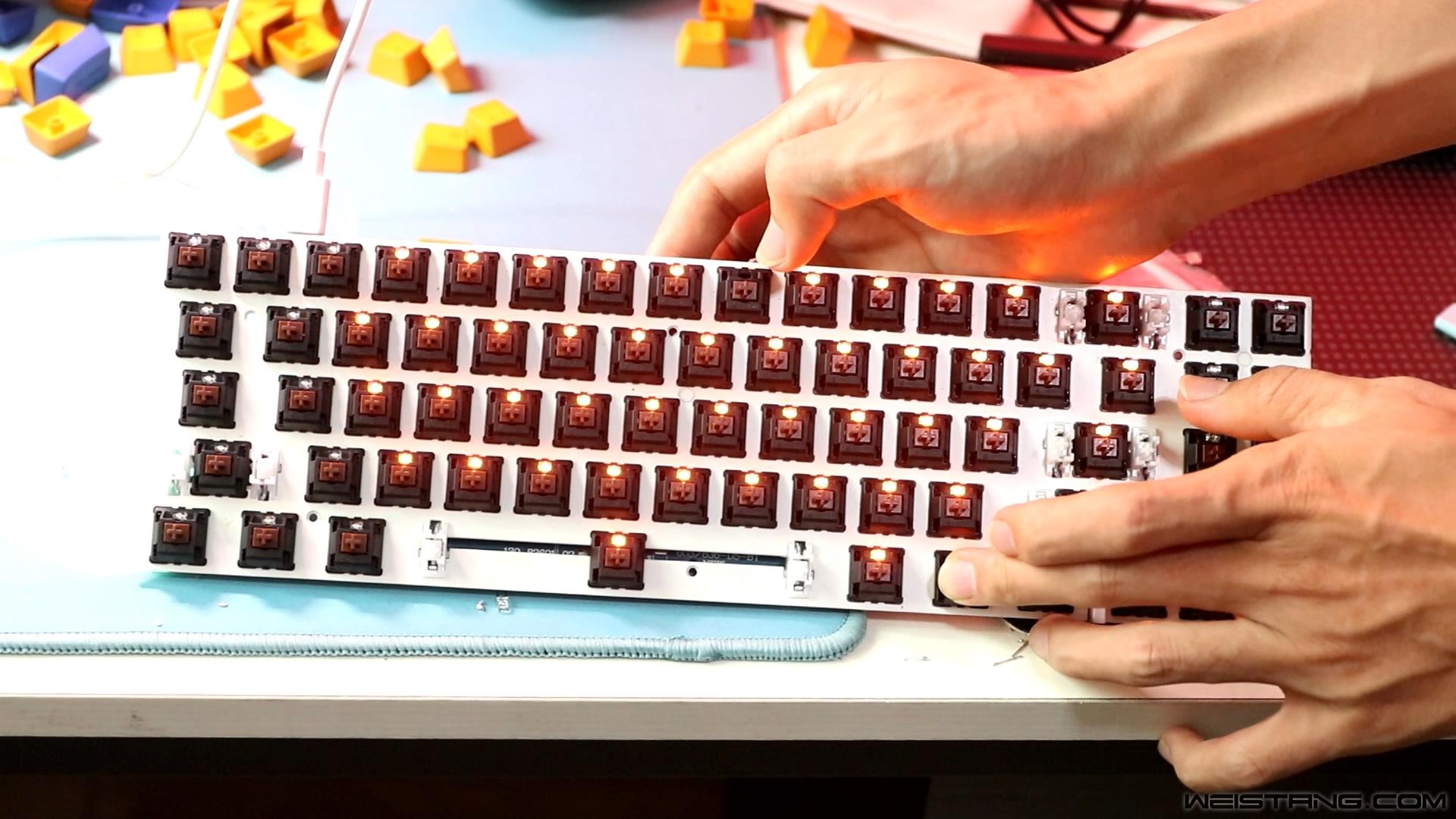

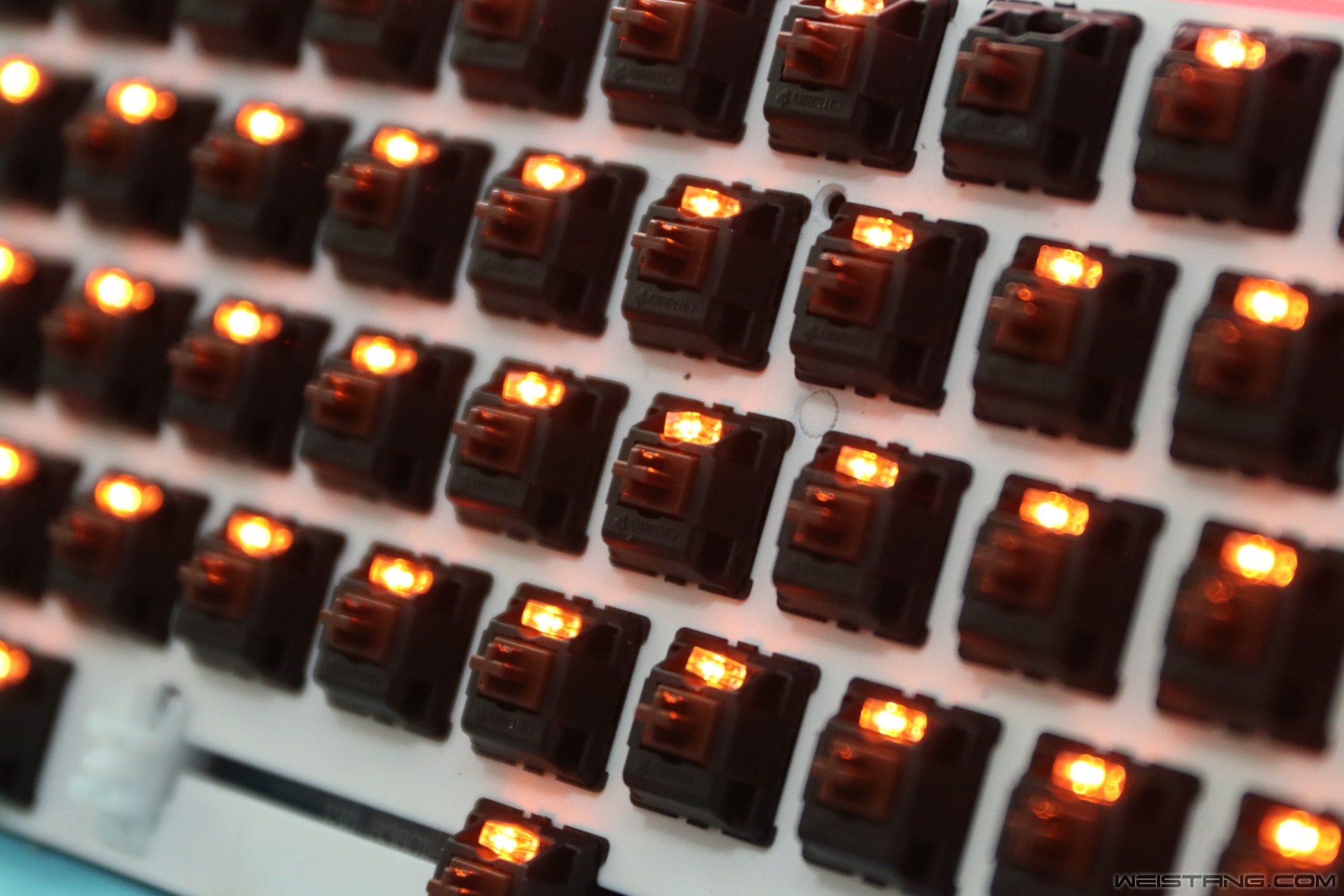

实际效果

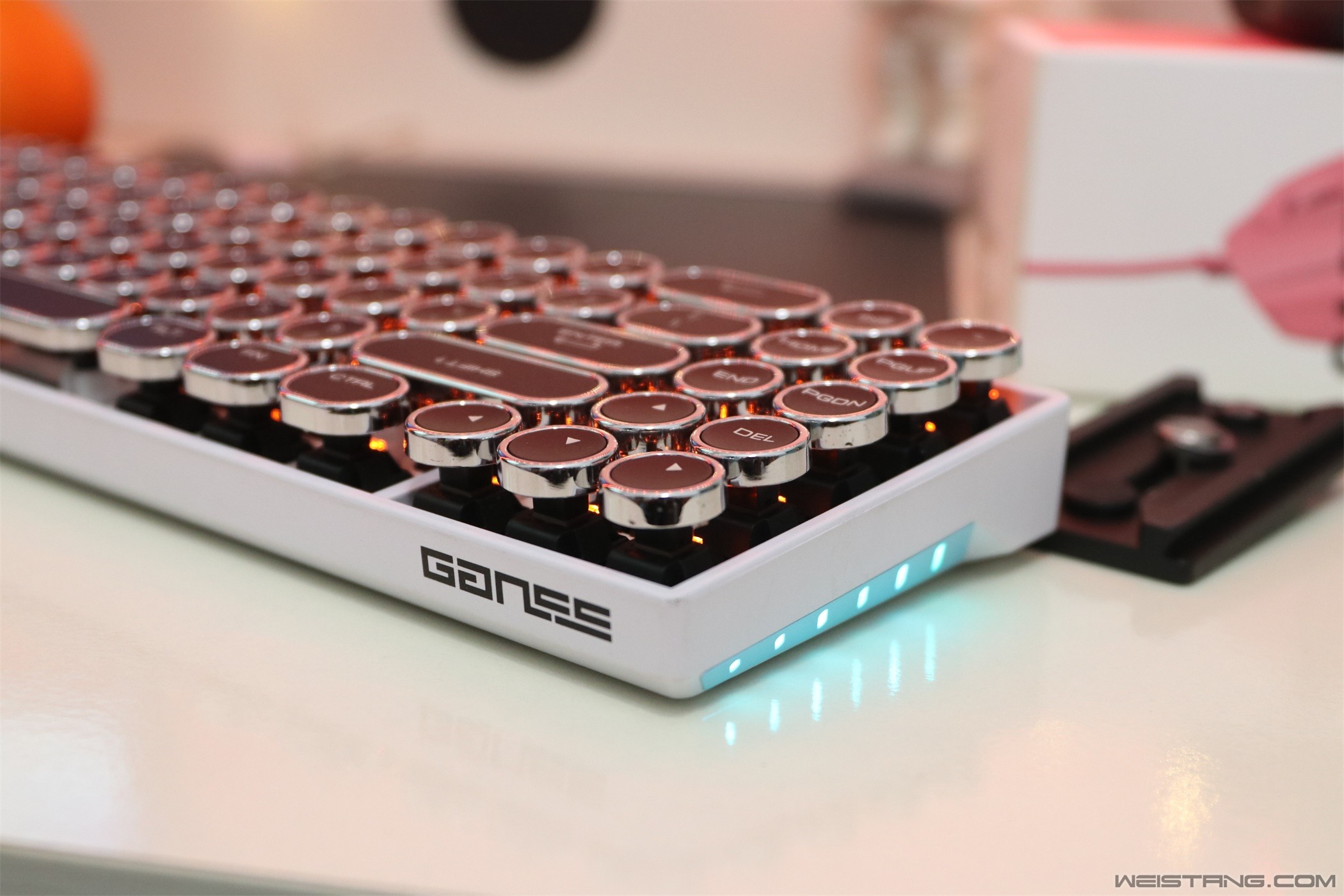

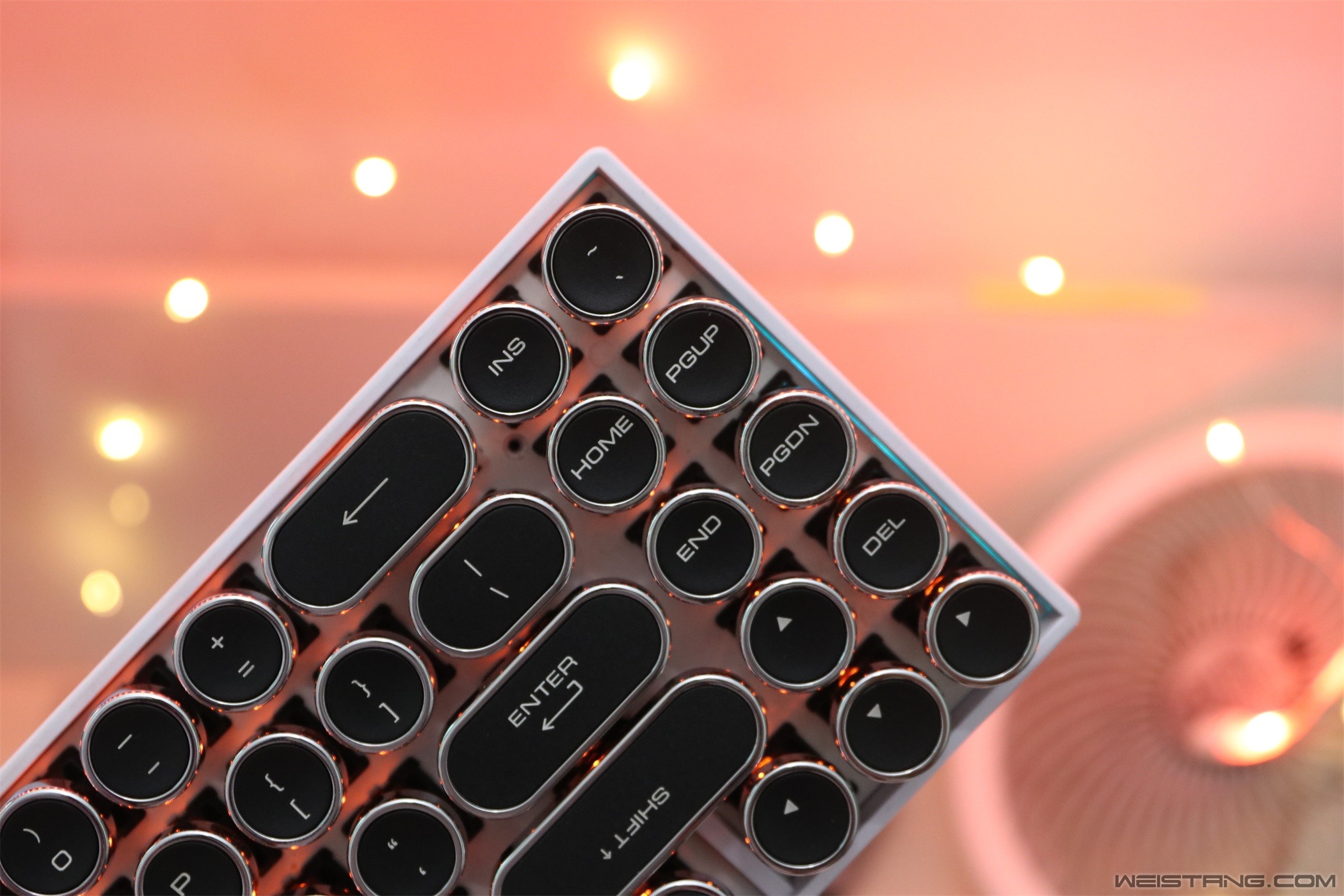

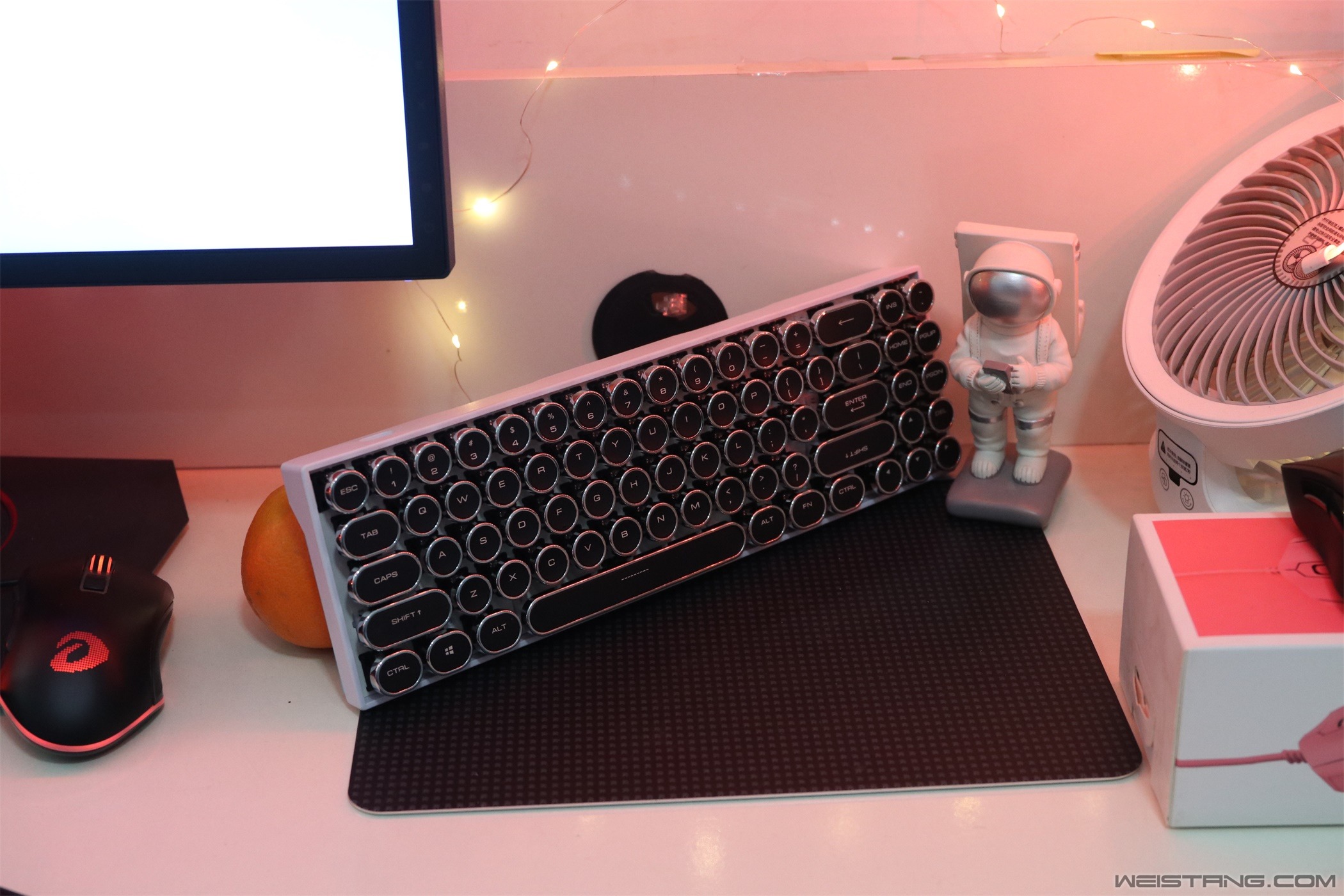

再装上一套复古的打字机键帽

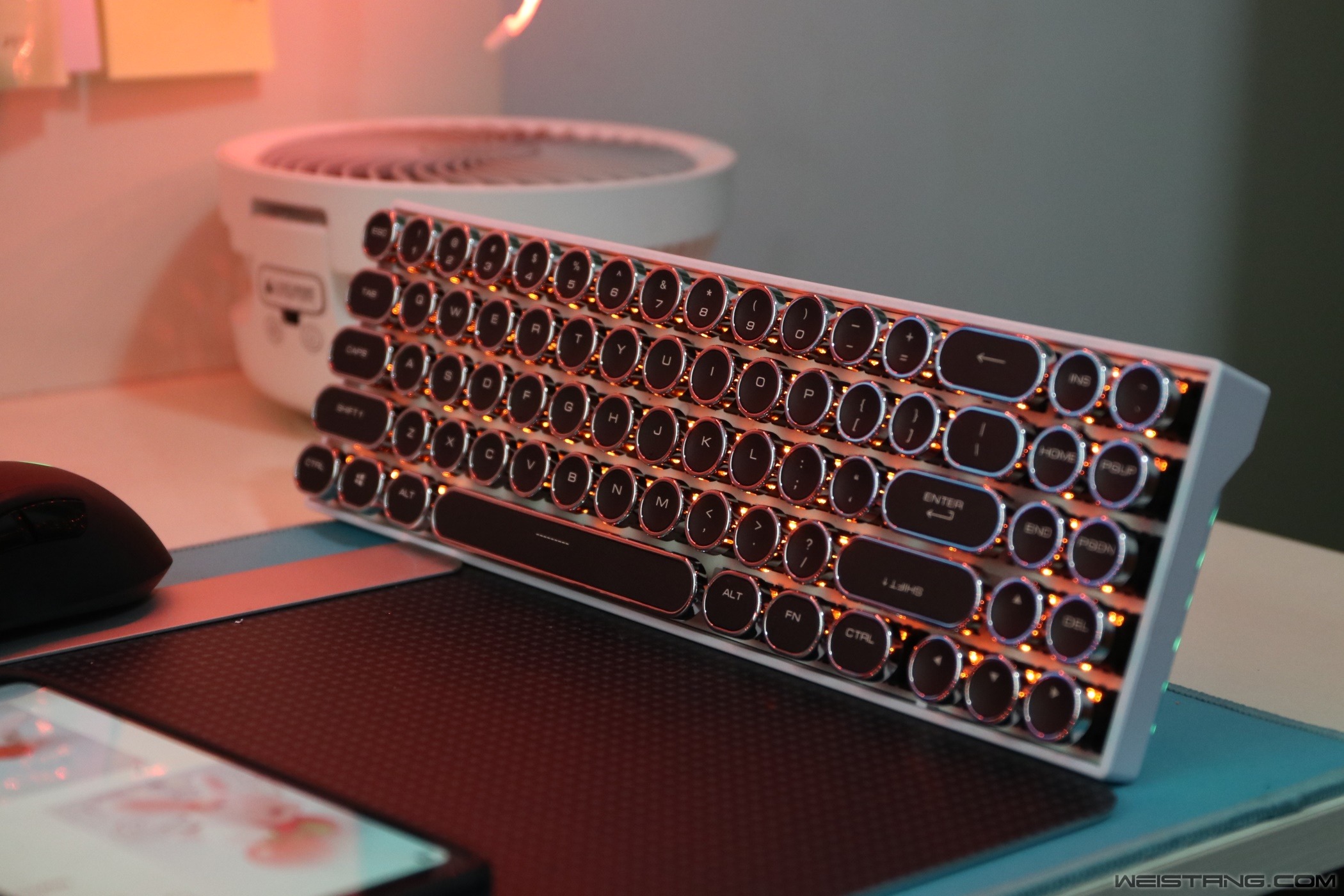

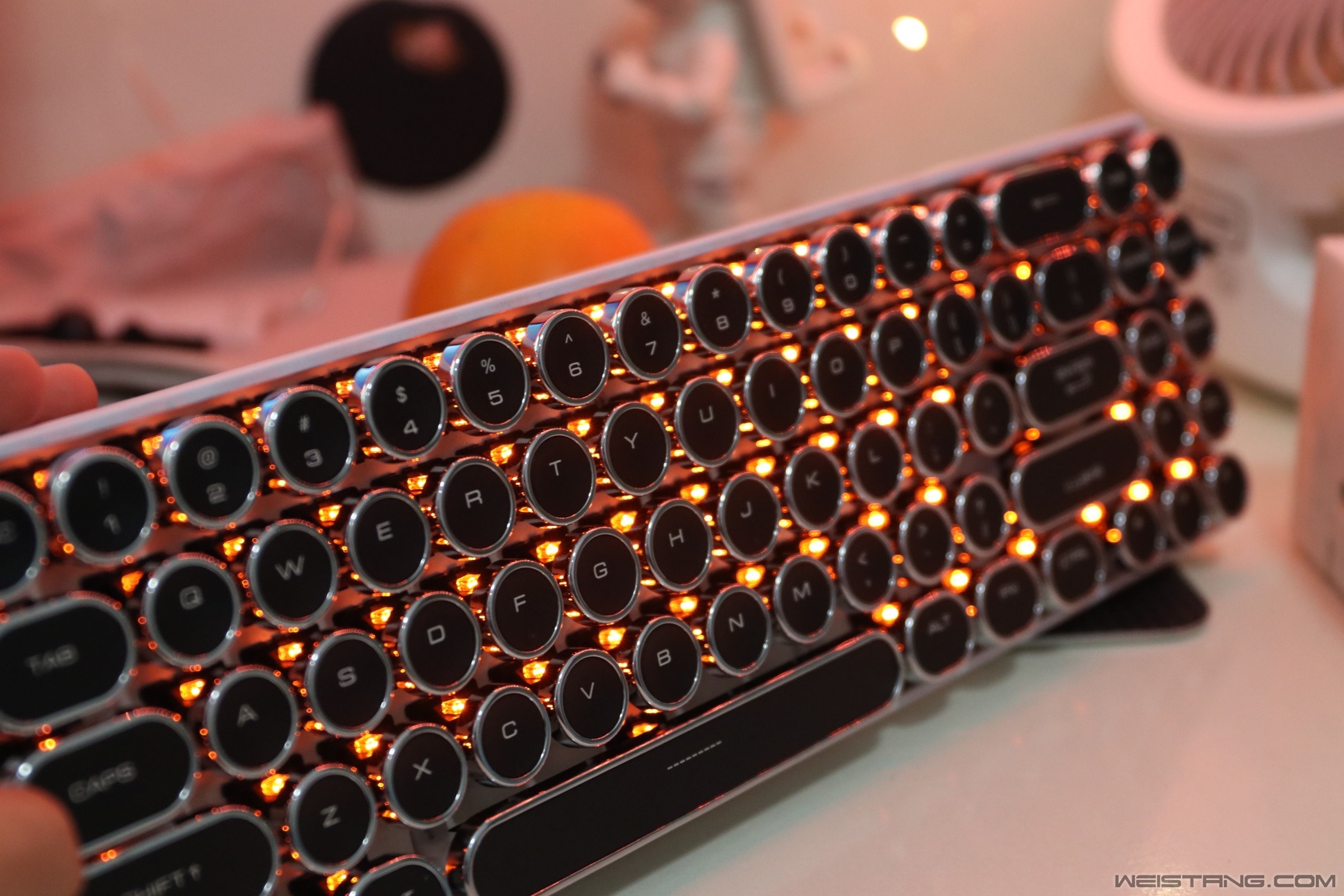

灯光亮起时，范立马就起来了
橙色的怀旧风与打字机的复古潮相当的般配
灯效是意外的惊喜
这键盘不仅能加灯，居然还有内置灯效是我万万没有想到的
灯效的种类相当的丰富，并且速度和亮度都能自己调节，可玩性极高，真的是赚到了。
总结：
由于键盘PCB灯孔上事先预留有焊锡，大大方便了键盘的加灯工作，而且加灯基本没啥难度，工具只需要一把电烙铁一个指甲刀就够了。 需要注意，也是本次前期翻车的原因在于灯珠体积上，灯珠个头太大会顶到原厂高度键帽，对OEM高度键帽没啥影响。虽然目前原厂高度键帽并不多，但还是建议大家自行加灯时最好选择体积更小的方灯。
灯光会大大缩短蓝牙键盘的续航时长，不过有总比没有好，影响续航咱可以把灯关掉。
|
