键盘的各种问题，不知道发这里合适吗(图床已更新)

Pisces · 发表于 2014-6-1 09:20

本帖最后由 Pisces 于 2014-6-3 08:46 编辑

第一次玩客制，又想成为像胖鸟一样的手工帝。。可是有些地方不是很明白，问题比较多。。发坛里，希望能一一帮忙解惑。。

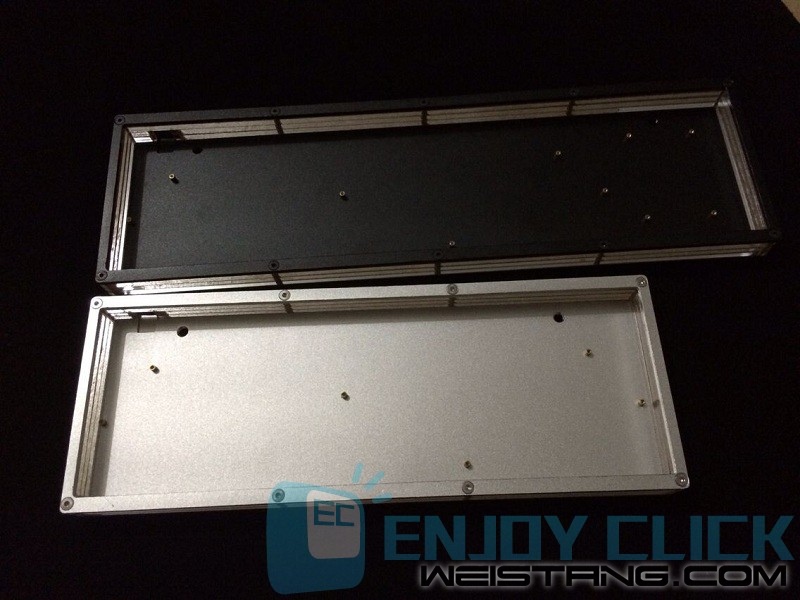

1.led串联，并联，飞线。。。最近买了pcb，壳子中间面是透明亚克力。。。本人电路小白一枚。。初步预想是黑壳黑帽，上绿灯，和太攀遥相呼应，买了个全灯版的板子，焊焊轴，上个轴间灯不是问题，就是pcb下面也要上灯。。效果要自然，均匀，对于这个就完全不懂了，能不能推荐个教程或者有人指点一下，万谢不辞。。
2.led压补，电压问题。。。情况和上面差不多。。就是这个led的选择上，应该如何选择。。。

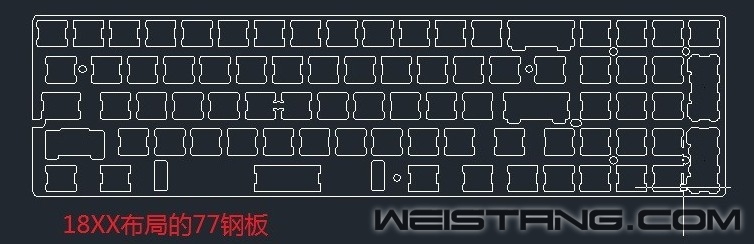

3.卫星轴。。由于是18xx配列的，7x空格的，卫星轴是不是要买7x的？
4.六角螺丝。。。买的壳的沉头（不知道是不是这么叫）是直接在上面的，感觉很丑。。有没有搭一点，好看一点的沉头，求推荐。。
5.增补。。。有一套原厂的1800黑二色，要上在7x空格配列上的pcb上，没有增补，没有空格。。对于增补方面，有高度的不同。。请教原厂应该是什么高度。。还有价格为什么差那么多。。只想实惠能用就好。。
目前想到的就是这些。。以后有问题再慢慢请教，PS：图片是别的地方找来的

大胖鸟 · 发表于 2014-6-1 16:34

1、2 问题放在一起吧，你想想我那样在PCB背面并联led然后当边灯么，那样的话并联的两个led亮度都会暗一些，需要飞线压补，压补方法比较麻烦，要么你在键盘里直接植入一个mini dc-dc模块实现对应led的输出电压，然后用电子线或者漆包线飞线，别看那几个边灯飞线起来很麻烦，你看一下：https://www.weistang.com/portal.p ... ;aid=909&page=9

要解决这个问题我建议用led灯条然后直接在键盘usb接口焊盘那边取电直接5v led灯条什么压补和dc-dc改造都不用

3、你那个1800键帽应该是winkeyless配列 7X空格卫星轴当然也要是7X的了

4、内六角螺丝，我感觉12.9级沉头M3*14的不错你的键盘应该也是这个规格的螺丝有镀镍和亚光黑颜色可选

5、winkeyless空格那排增补麻烦一些，好好找找吧原厂高度是最矮的如果你全是原厂高度那么空格也要上原厂高度，还有一种方法就是空格那排统一上OEM高度也可以

妞妞的仔仔 · 发表于 2014-6-1 10:13

@大胖鸟

Pisces · 发表于 2014-6-1 20:00

大胖鸟发表于 2014-6-1 16:34
1、2 问题放在一起吧，你想想我那样在PCB背面并联led然后当边灯么，那样的话并联的两个led亮度都会暗一些， ...

HOHO，果然还是要@胖鸟的，下次有问题，直接找你

26834351 · 发表于 2014-6-1 20:21

大胖鸟发表于 2014-6-1 16:34
1、2 问题放在一起吧，你想想我那样在PCB背面并联led然后当边灯么，那样的话并联的两个led亮度都会暗一些， ...

一起涨姿势

blares · 发表于 2014-6-1 23:26

共同学习。

Pisces · 发表于 2014-6-3 09:07

图床已更新

原点扬帆起航 · 发表于 2014-6-3 12:17

模特哥。。。
这是何必呢

Pisces · 发表于 2014-6-3 12:45

原点扬帆起航发表于 2014-6-3 12:17
模特哥。。。
这是何必呢

哈哈~让我最后再烧一次

原点扬帆起航 · 发表于 2014-6-3 12:45

Pisces 发表于 2014-6-3 12:45
哈哈~让我最后再烧一次

别持续的烧，慢点烧就好

魂竹郭 · 发表于 2014-6-5 00:40

发错区了……放在水区有点浪费，应该移动到故障区，或者技术区的……

教父 · 发表于 2014-6-5 01:59

水区也需要技术贴，哈哈

ghost44 · 发表于 2014-6-11 16:21

果然键盘还是有延迟的。。。

小屁孩博士 · 发表于 2014-6-12 18:10

客制化就是麻烦
