〓文前言〓 ▼对！没错，首发拆解！数码产品太多表里不如一了，消费者花钱就是买实惠，话说东西好与坏，更要从外到内完整诠释。 美商海盗船往期产品评测：
〓参数〓 1.轴体：cherry（樱桃）MX银轴（1.2mm键程线性轴）。 2.特性：全键无冲，支持iCUE生态，全域RGB背光调节。支持竞技模式（状态检测）。海盗船AXON超处理技术，支持4000Hz回报扫描，通过ICUE可实现8000Hz轮询。 3.按键：高品质闭口字符双色注塑工艺PBT键帽，支持FN组合快捷设定、独立多媒体组合按键、独立USER快捷设定按键。支持无极音量调节。 4.接驳：Typ-C转USB分离线式接驳。 5.尺寸：359mm(L) x 164mm(W) x 41mm(H) 。 6.重量：885g。 7.驱动：支持iCUE驱动。内置板载8MB存储空间，可存储用户设置。 8.支持：PC、Mac X。 9.质保：2年质保。

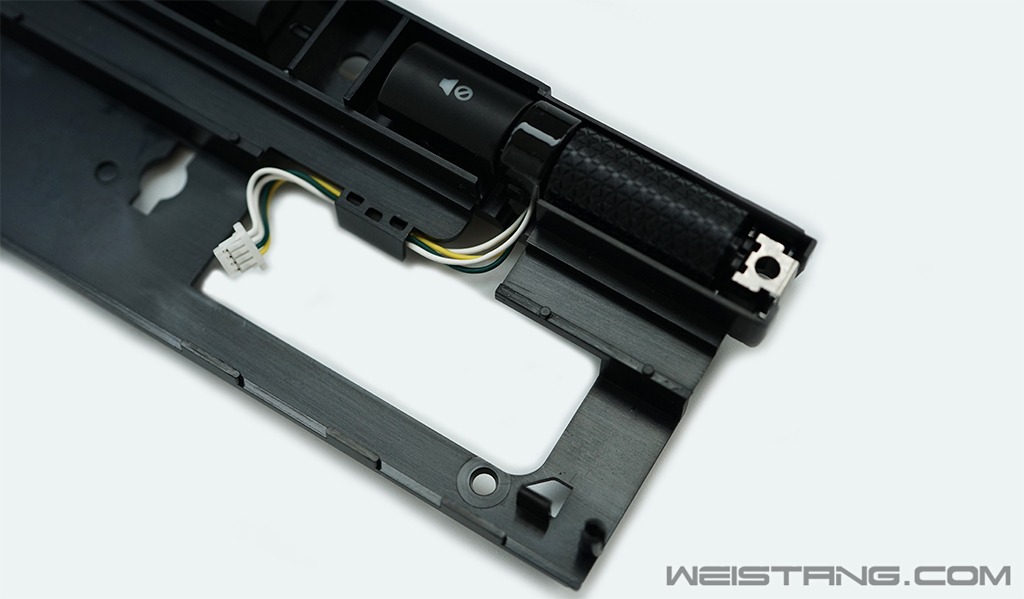

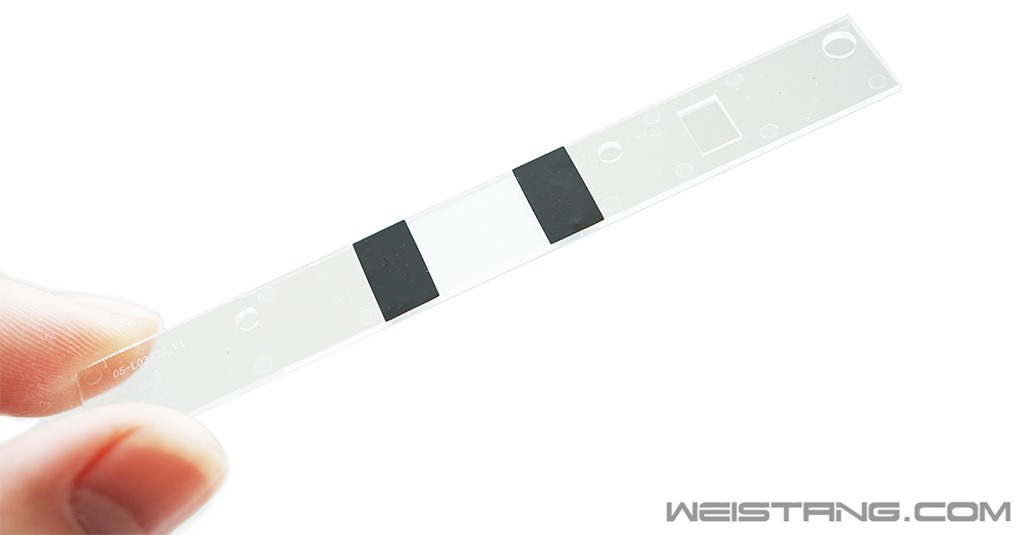

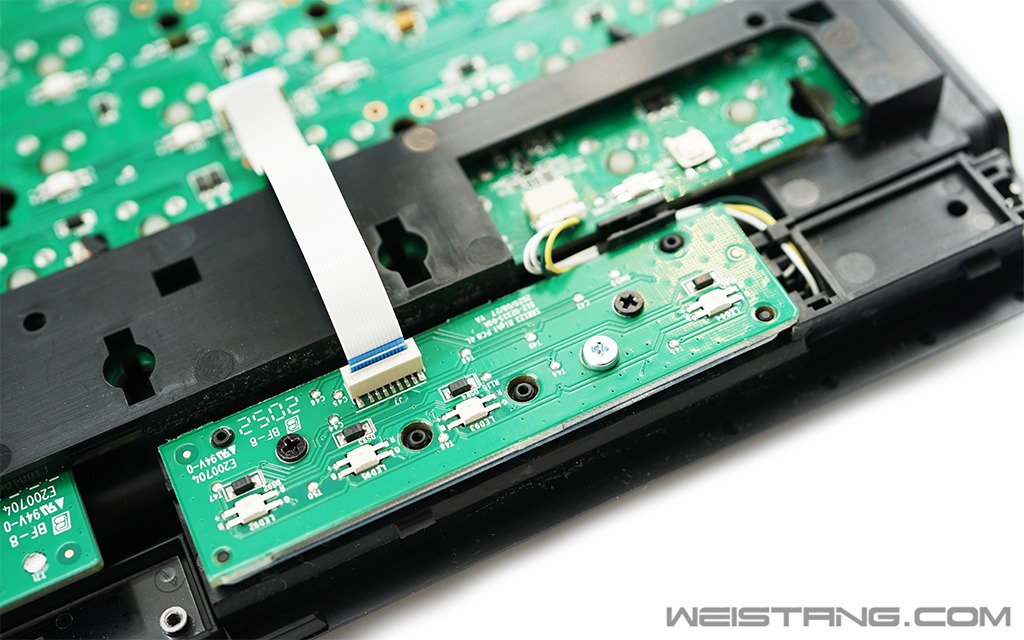

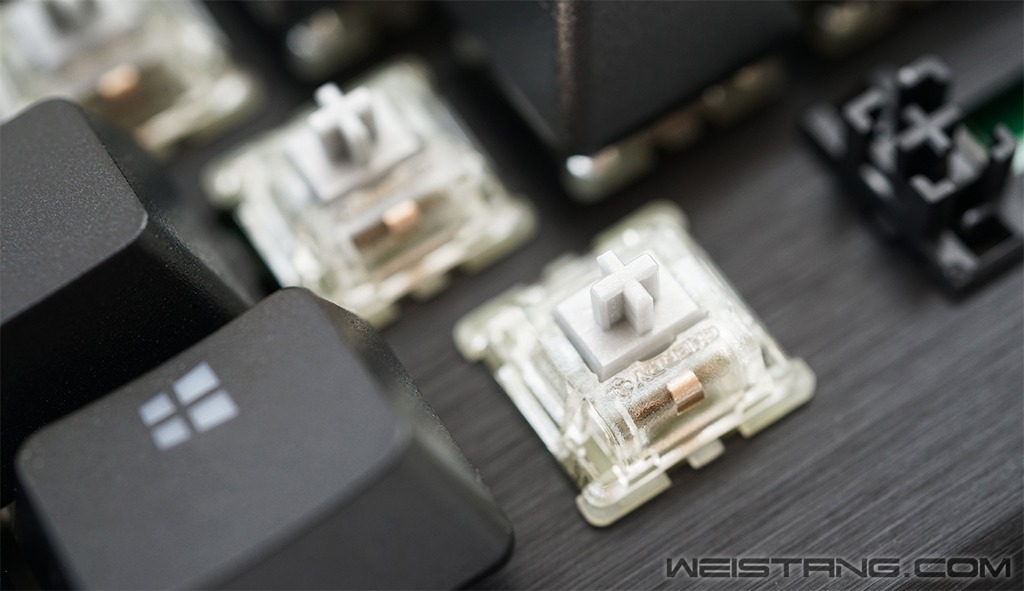

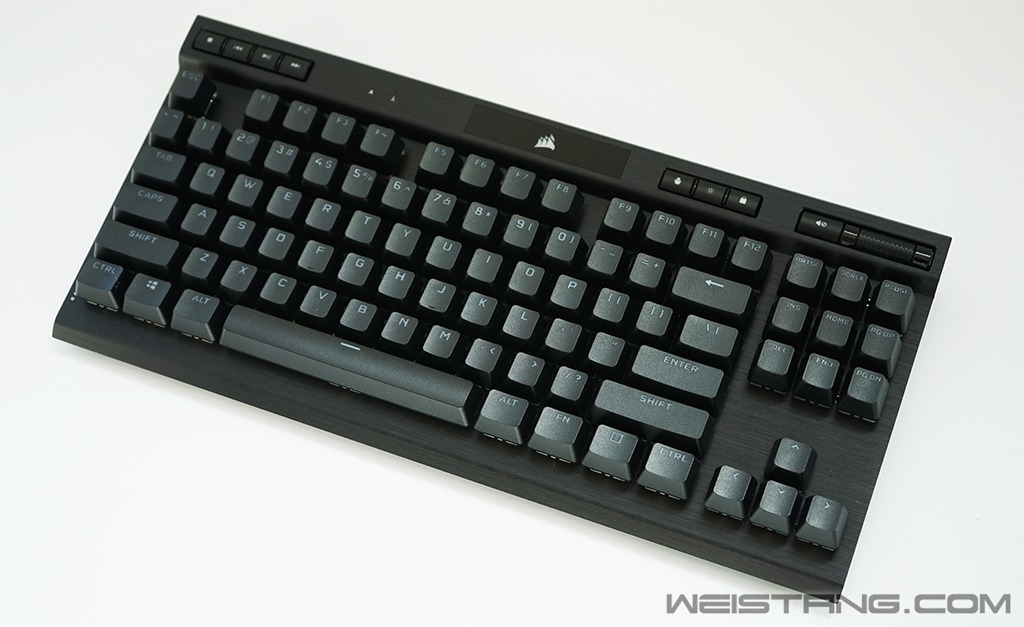

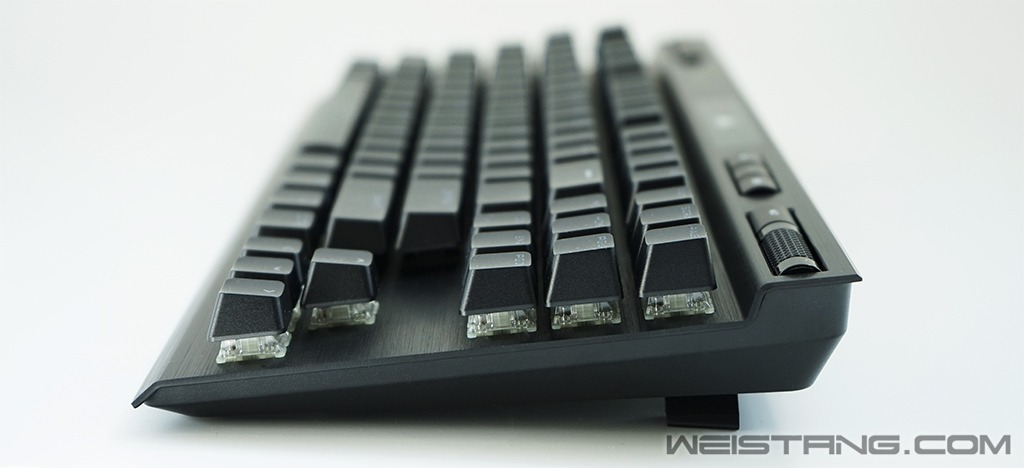

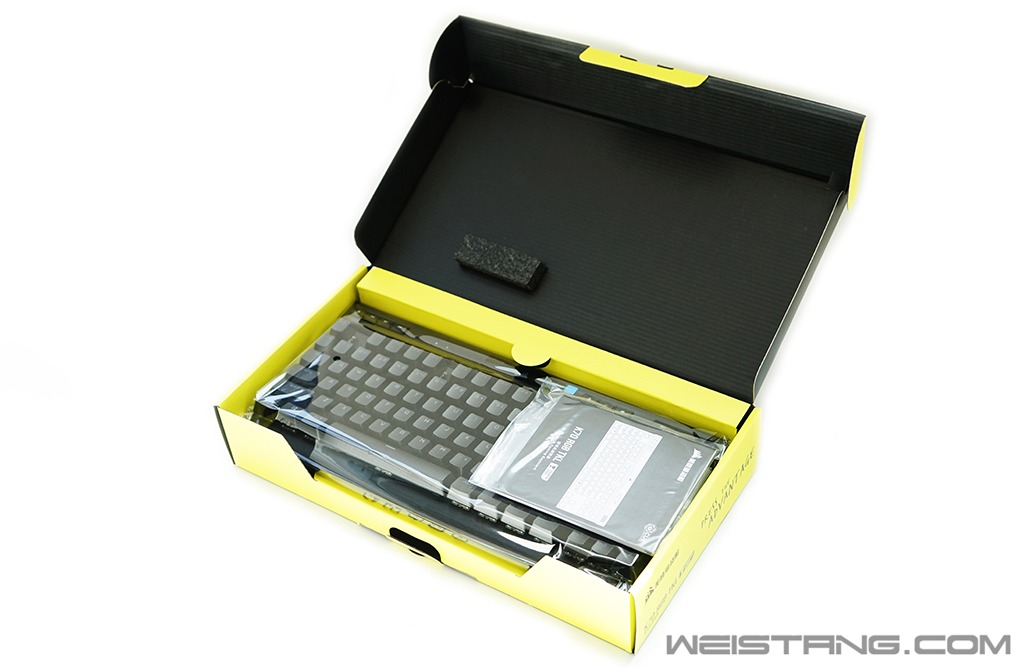

〓开箱〓 ▼美商海盗船K70 RGB TKL樱桃MX RGB银轴游戏机械键盘外包装。还是豪华质感，UV印刷工艺用到海盗船这个地步也算是可以了。 ▼包装盒背面。 ▼打开包装盒，采用上下两层设计结构。 ▼美商海盗船K70 RGB TKL樱桃MX RGB银轴游戏机械键盘全家福：键盘主体X1、Type-C转USB接驳线X1、真空配件包（电竞键帽+拔键器）X1、说明书质保卡X3。 ▼美商海盗船K70 RGB TKL机械键盘主体正俯视图。上壳面板采用阳极氧化铝拉丝工艺，质感不错。 ▼键盘正顶面。注意可以看到Type-C母口右侧有“电竞模式”切换锁定设计，该状态亮起红灯，即电竞模式（无宏、无炫彩光干扰模式），方便赛事监管人员监察。 ▼键盘正底面。悬浮键盘设计方便清理键盘上的灰尘。 ▼键盘左侧面。 ▼键盘右侧面。 ▼支起二级支脚。 ▼键盘背面。底壳下部有很多凹槽（凹槽表面用较薄的PC材质片封堵），猜测键盘设计之初有考虑配套周边套件，应该用来放置磁吸类配件使用。但至于为什么量产品没看到相关周边配件，不得而知。 ▼Type-C转USB接驳线。尼龙编织材质，总长度172（不含接头），线缆整体偏硬。 ▼真空配件包，内含塑料拔键器和电竞透光键帽。 〓细节〓 ▼二级支脚做了TPU包胶一体设计。支脚下有重置按钮孔。 ▼多媒体按独立按键，可以支持市面绝大多数的exe音乐程序。右侧为Caps和Scroll Lock状态灯。 ▼中部为海盗船LOGO灯。右侧依次为配置文件切换按键、LED背光亮度调节（共5级）、Win锁定、老板键（一键静音）、无极音量调节。 ▼左下角前面板印刷有K70字样，算是设计语言风格统一。 ▼键帽手感很棒，PBT确实要比ABS摸着粗犷许多，键帽整体做工也是很不错的，与海盗船K100产品键帽一致。 ▼拔掉键帽可以看到樱桃的MX银轴。 ▼MX银轴特写。 ▼键帽细节。 拆解 ▼所有螺丝都在上壳，但打掉全部明处螺丝，仍不可拆解键盘（切勿大力出奇迹）。 ▼键盘PCB总成全貌。一共4块主板。分别是，负责多媒体的PCB、负责User设定的PCB、海盗船LOGO状态灯PCB、总板PCB。 ▼海盗船LOGO状态灯PCB正反面特写。 ▼海盗船LOGO灯导光板。 ▼Type-C母口（总板PCB）。 ▼User设定PCB采用扁排线接驳到总板上。旁边的滚轮则采用飞线插针接驳在总板上，这点相较于海盗船很早器的直压滚轮，牢固稳定了很多。 ▼多媒体PCB也采用扁排线接驳在总板。海盗船LOGO状态灯的PCB子板，则采用扁排线插拔在多媒体子板上。 ▼顶部的3块子板，采用ABS塑料支架与3枚银色螺丝固定在键盘上部壳体。支架正反全貌。 ▼美商海盗船K70 RGB TKL机械键盘MCU为NXP（恩智浦）LPC54605J512，对！你没有看错，该MCU芯片与海盗船的8000Hz轮询鼠标Sabre RGB Pro一致。存储Flash模块则是采用Winband（华邦电子）的25064JVS1Q芯片。好像主要IC元件都是同几个公司方案啊！ ▼焊点细节。 ▼再来看几张关于子板PCB的结构布局细节。下面是多媒体的。 ▼多媒体子板正面。该PCB厚度为1.6mm。 ▼User设定按键子板PCB结构。 ▼固定架与主板，定位板（上壳铝面饰板）之间结构细节。 ▼滚轮为一体独立结构，方便后期维修和更换总成，也保证了稳定及耐用性。海盗船的音量滚轮，目前是我使用过手感最好的产品，没有之一。 ▼Type-C母口左边为竞技模式LED灯珠及IO开关。总板异性，切割PCB也是一个费时的工序。 ▼上壳铝饰板，整体为冲压+CNC工艺。在内侧面可以看到明显的CNC铣纹。 ▼竞技模式开关锁结构。 〓驱动&韧体〓 ▼首次使用美商海盗船K70 RGB TKL机械键盘需要装入ICUE4，该升级升级。 ▼ICUE4交互界面1。 ▼交互界面2.相关设定玩家可以自行根据喜好设置。

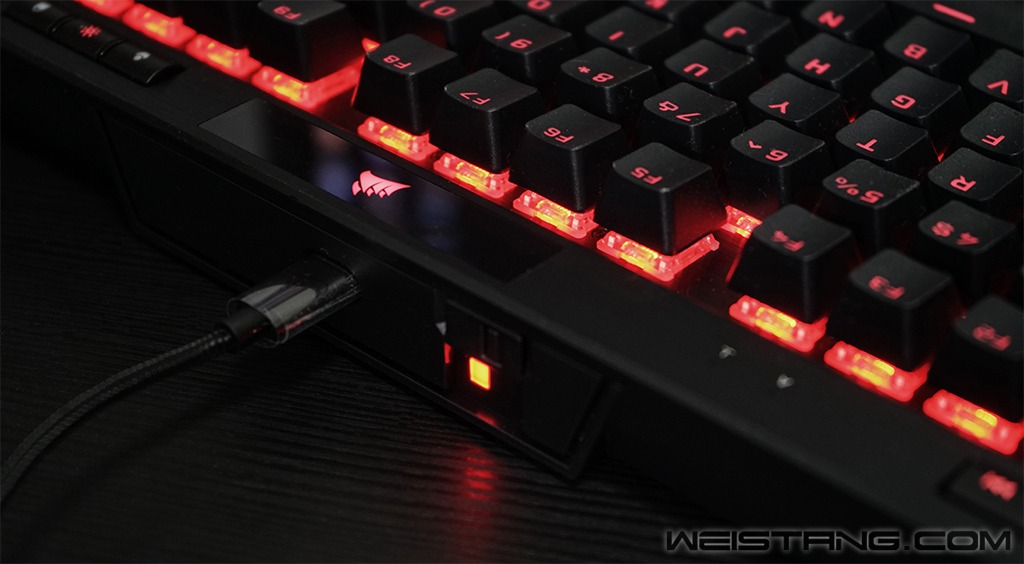

〓上机加电〓 ▼竞技模式下（即顶部LED状态红灯亮起），全键盘进入单色背光模式，该模式下，宏禁用。 ▼竞技模式下状态。设备裁判可以很好甄别选手是否使用软件宏外挂。保证游戏纯粹和公平性。 ▼关闭竞技模式，全键盘进入RGB背光。海盗船么，没有点RGB还是海盗船么？这里我想最后说一句，美商海盗船K70 RGB TKL是目前市售，我拆解过的产品中，用料与设计最繁复的一款量产产品。当然是否喜欢87键位布局就看自己选择了。
|
