本帖最后由 朽年 于 2021-4-14 18:41 编辑
随着各大厂商进军无线外设领域 众多好的无线技术也逐渐进入我们的视野。看到身边在用雷蛇无线鼠标的说HyperSpeed无线技术延迟低 同时也很稳定。一直想切身体验一下 正巧看到黑寡妇蜘蛛V3有了无线版 也有全尺寸的版本 立马下单充值拔了这颗草。既然HyperSpeed技术能顶起来 正好也借着客制化的玩法好好升级改造一番。此次改造的项目有：换轴、加毛毡消音棉、调教卫星轴。其中轴体选用了TTC刚刚上市的快银轴 看数据和规格也都符合自己的日常使用习惯 就买了110颗的礼盒装；消音垫是找了一块适配FC900R的夹心消音棉 通过模块化裁剪的方式来调整区域距离和尺寸 以达到完整适配黑寡妇蜘蛛V3无线版的键位间隔；调教卫星轴就还是那常用的三四种方法 因为以前没有调过雷蛇的卫星轴 所以只能挨个方法试一下 哪个好用用哪个。
一、键盘开箱

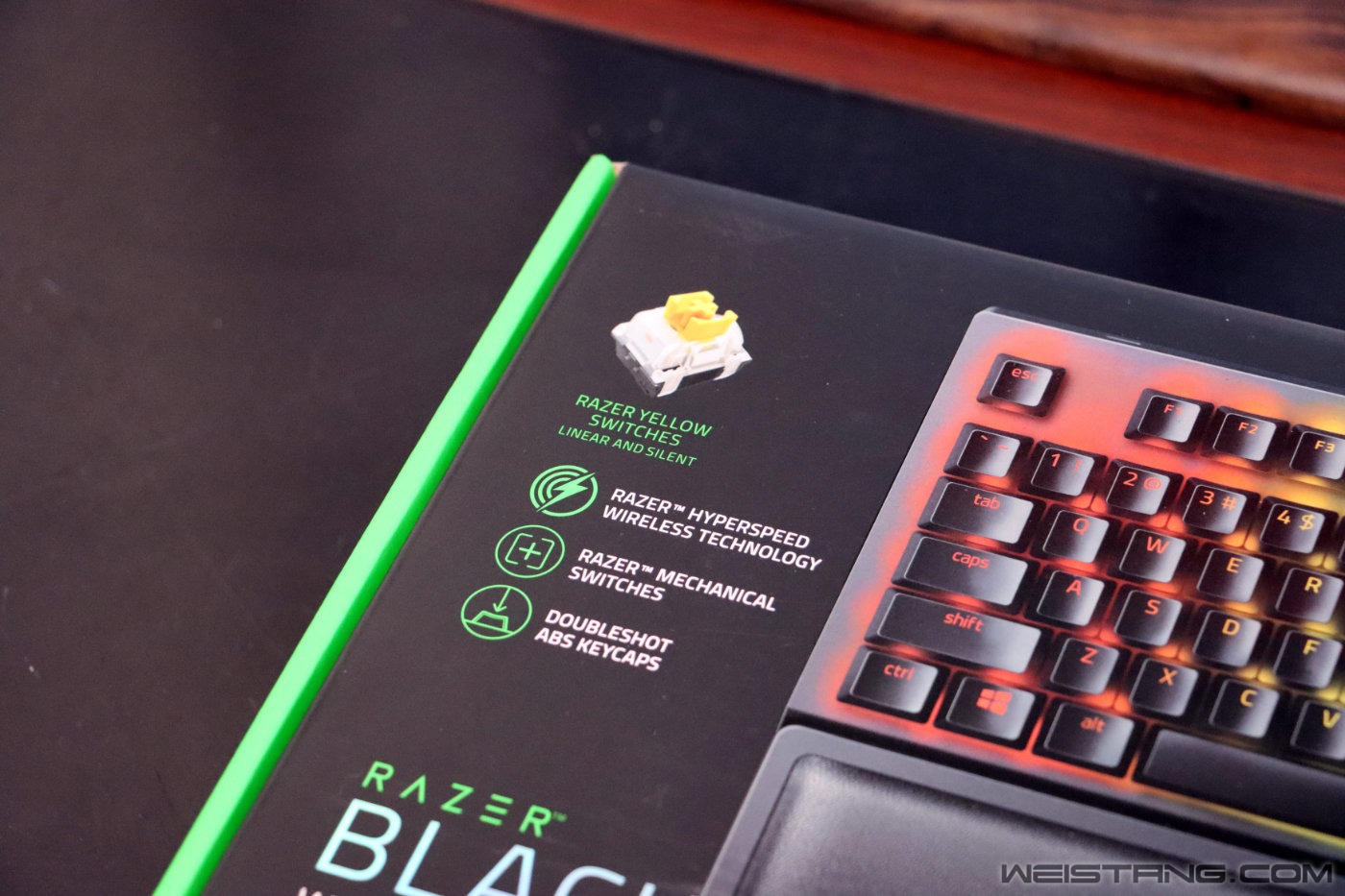

▲外包装依然沿用了黑绿配色 正面印有实物图、型号、LOGO等
▲黑寡妇蜘蛛V3无线有两个轴体版本 绿轴和静音黄轴，最后选了新发布的静音黄轴版本
▲出厂默认配备防尘罩 这里给点个赞
▲作为旗舰型号 人造皮革手托必不可少 亲肤舒适

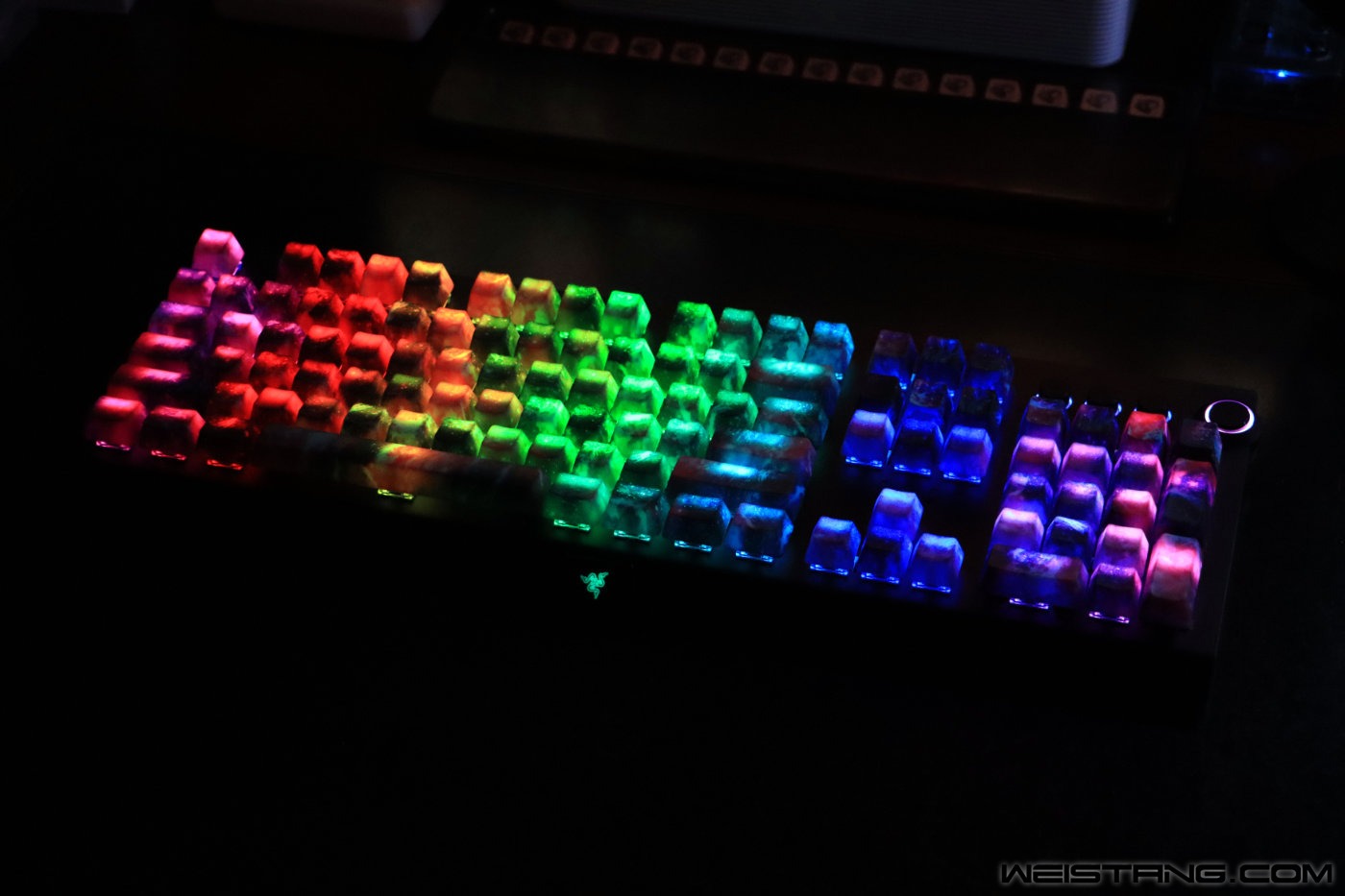

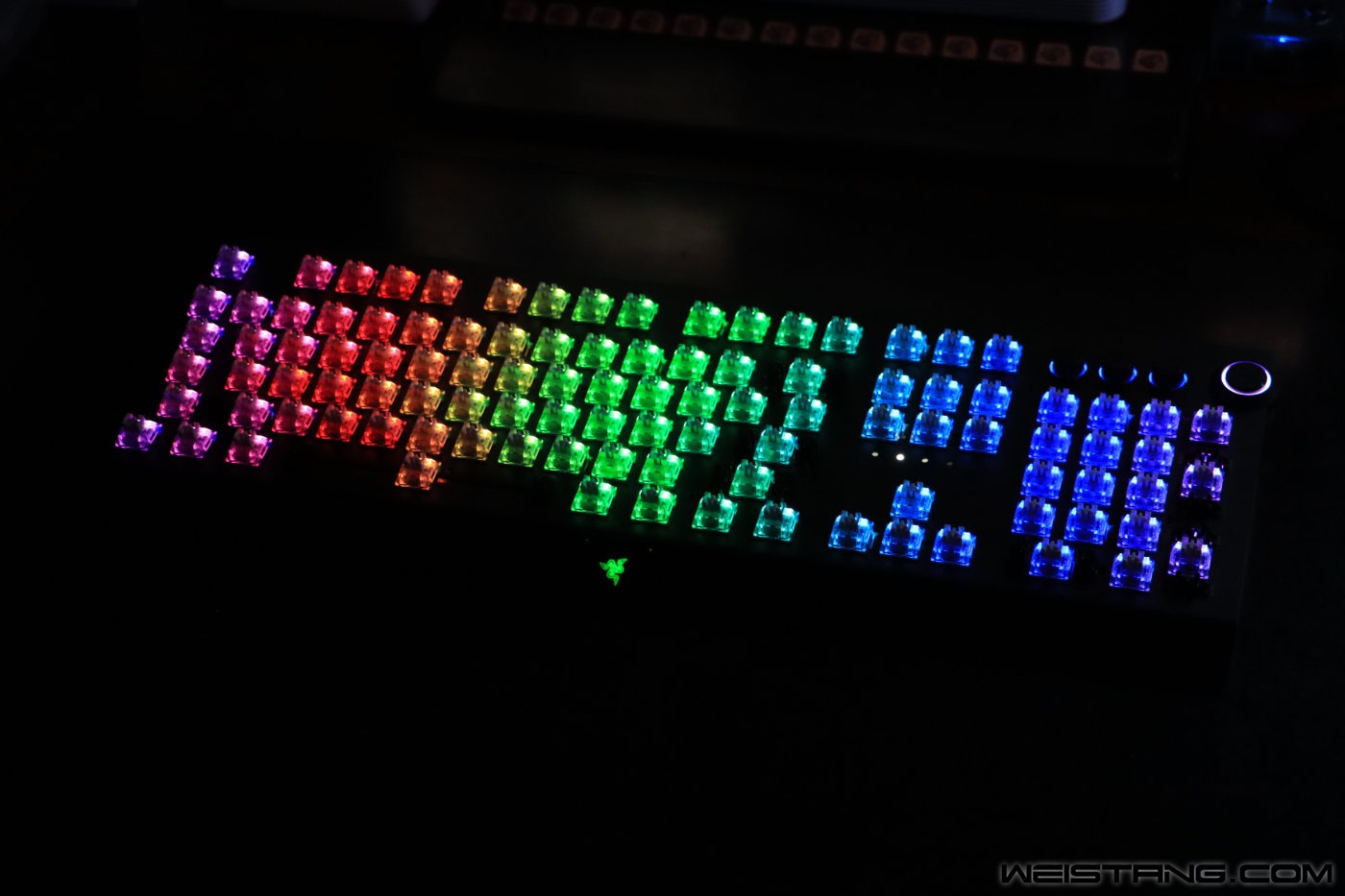

▲在没进行拆解改造之前欣赏一下原装键帽与RGB背光的搭配效果
二、拆解+换轴+升级改造

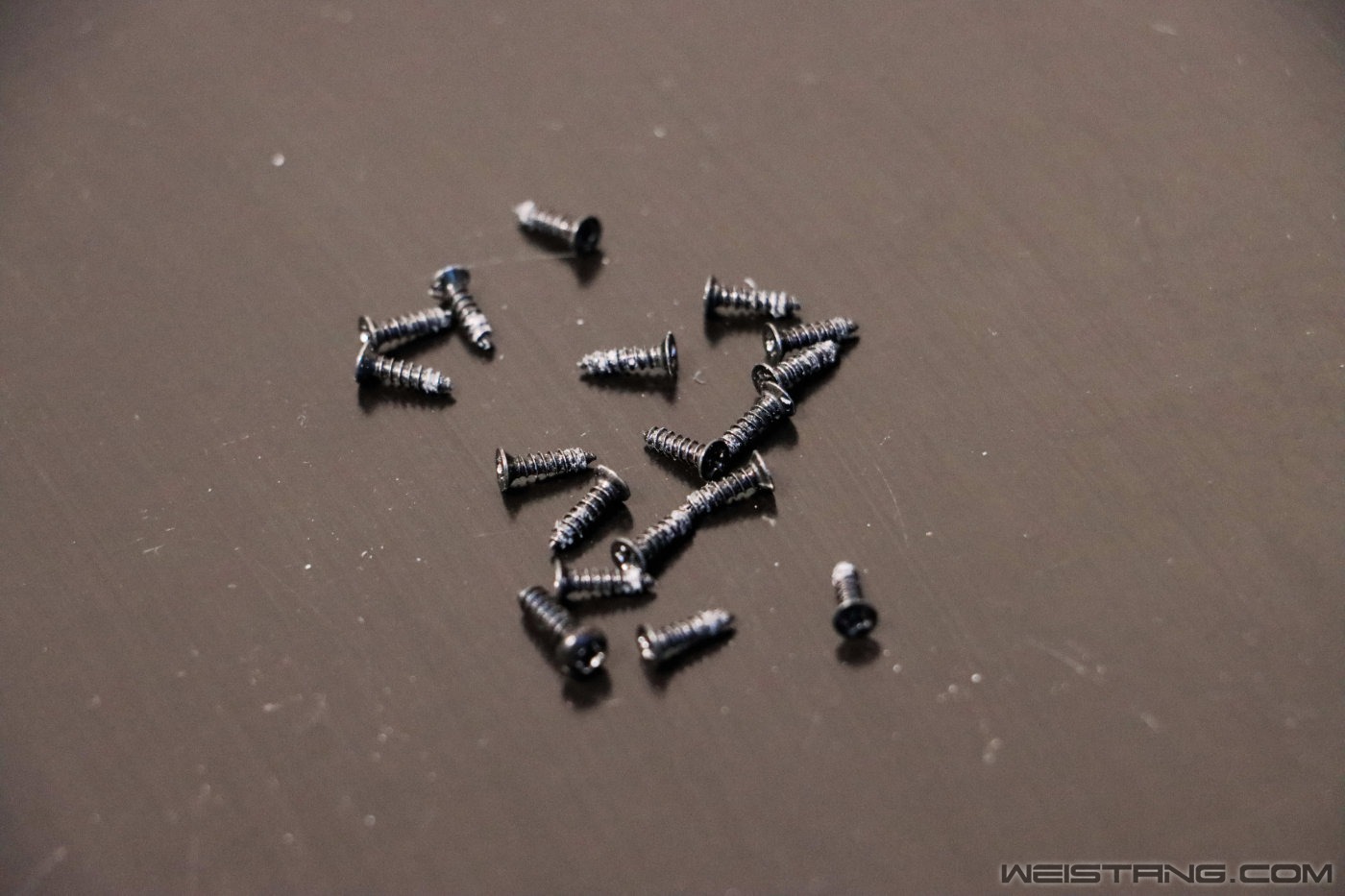

▲拔下所有键帽后 拆掉正面17颗小螺丝 背面脚贴下1颗大螺丝 共计18颗螺丝
▲拆下所有螺丝后 微微翘起内胆 捏住后 自下斜上匀劲提拉 即可与底壳分离，注意：因键盘正面底边有发光LOGO 所以提拉时要小心避免损伤到这颗单独的灯珠
▲波峰焊点明亮饱满 有明显助焊痕迹，估计是考虑到洗板水有轻微毒性 并没有进行二次洗板。背光采用四脚RGB贴片灯 焊接于PCB背面，相比四脚灯珠和上置贴片灯 底部贴片灯维修和更换轴体时会更加方便。
▲内置4200mAh锂电池 这种容量的电池在大厂的量产键盘内不多见，电池配备保护板 可以防止在充电过程中发生意外情况损伤到电池
▲工具方面使用宝工SS-206H防静电焊台+刀头+DP-366P吸锡器 这个组合是拆轴和焊接的最爱

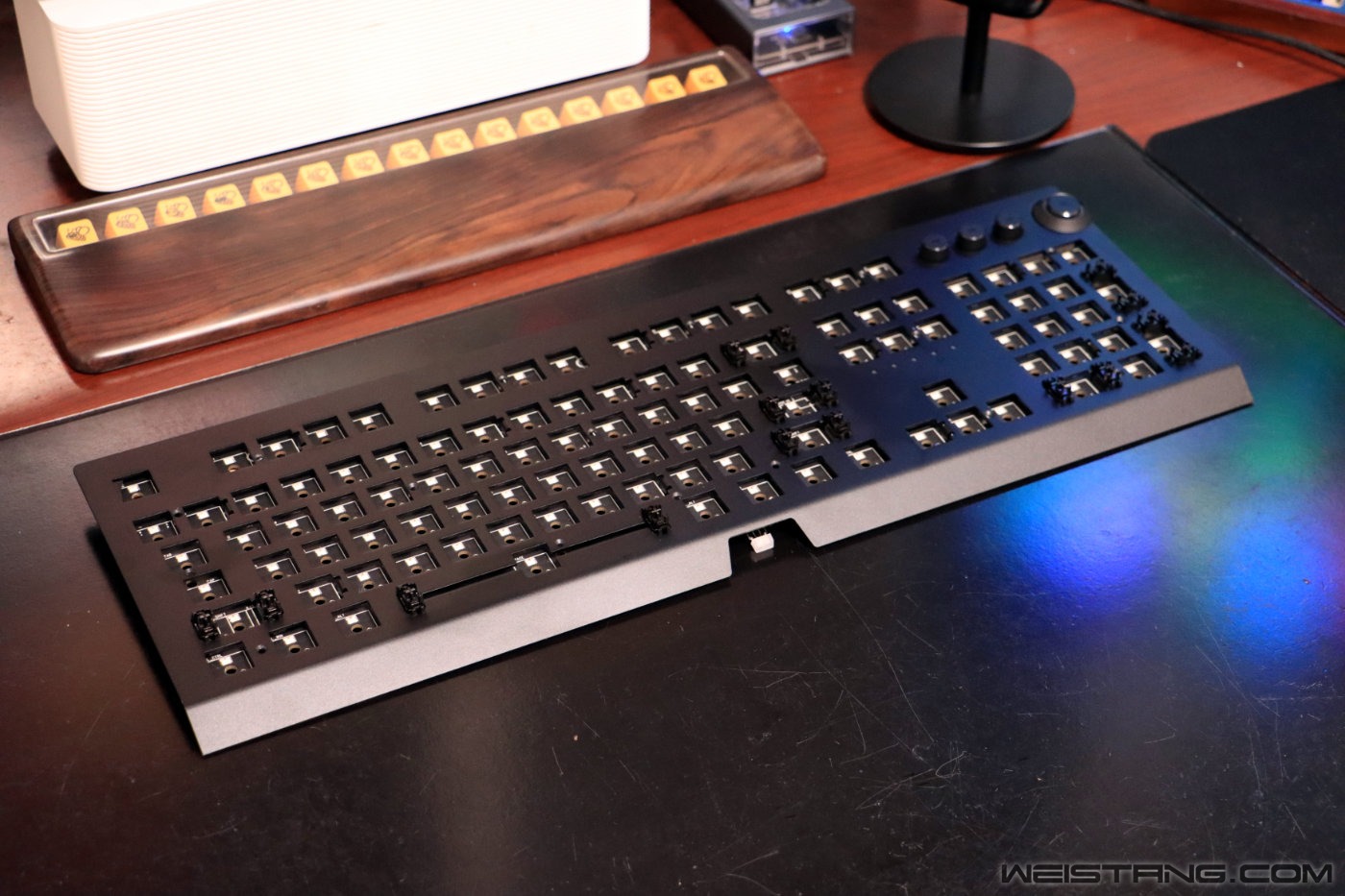

▲拆轴阶段也没什么好描述的 反正挺枯燥。。。小心一点 手别抖就行
▲黑寡妇蜘蛛V3无线版上使用的是由TTC代工的静音黄轴轴体 其性能和寿命有一定的保障
▲透明轴盖上印有代表雷蛇品牌的 “RAZER” 英文字样

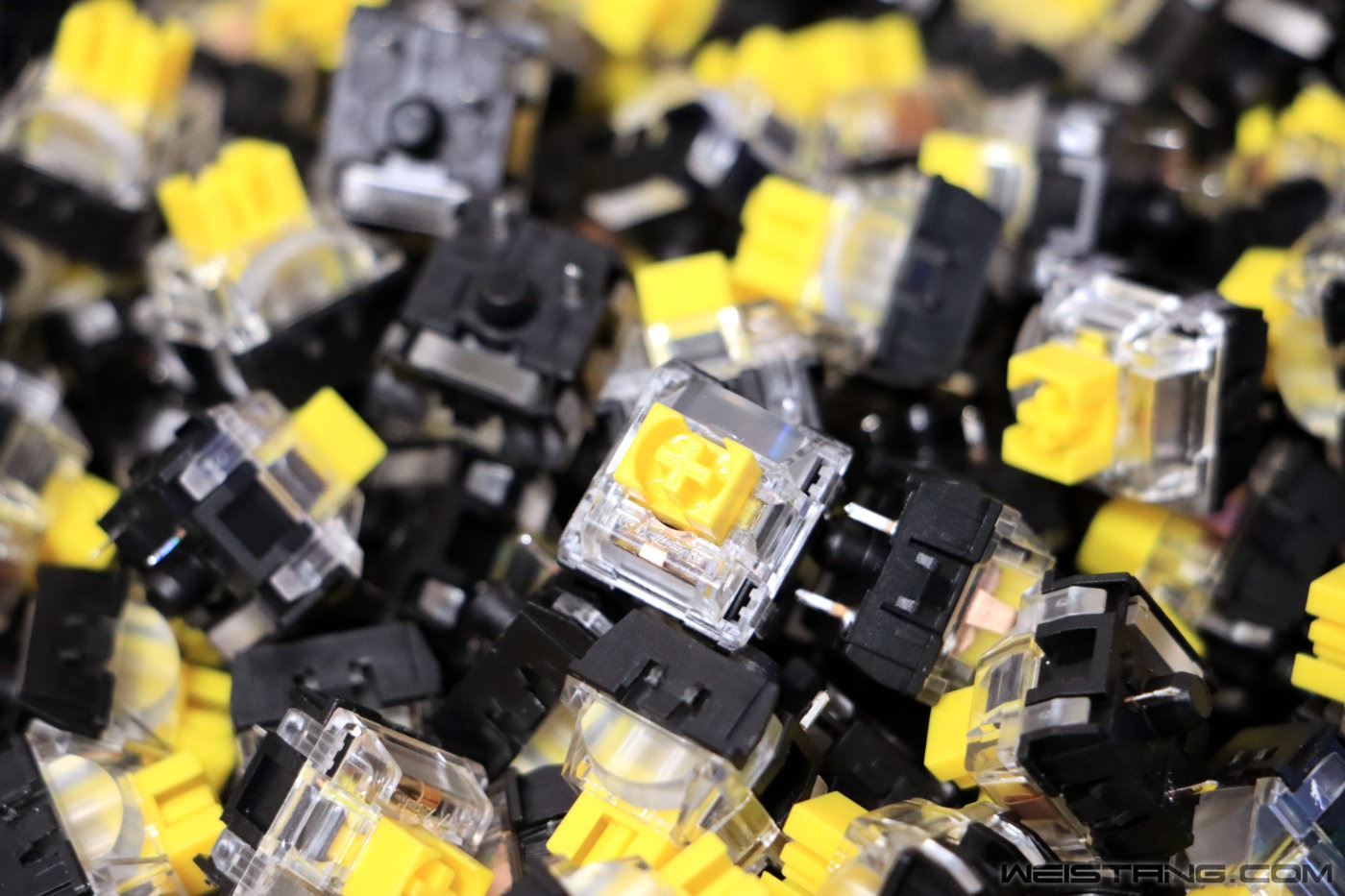

▲静音黄轴图赏
▲静音黄轴为线性轴体 触发键程1.2mm 触底键程3.5mm，触发压力45g 按键寿命8000万次，出厂时轴心小脚已经做了润滑，在轴座的轴心孔道底部增加了橡胶垫 来达到触底静音的目的，这也是将触发键程缩短至1.2mm的关键所在。
▲区别于常见的机械轴体 静音黄轴是由：透明轴盖、导光片、轴心、弹簧、轴座 共计5部分组成，额外增加的导光片可以将RGB背光柔和均匀的投射上来 避免背光过亮或者过于集中 观感更好。
▲可以看到轴心孔道底部的半透明硅胶垫
▲轴体选用了TTC刚刚上市的快银轴，黑寡妇蜘蛛V3共计104个键位 索性订了110礼颗盒装

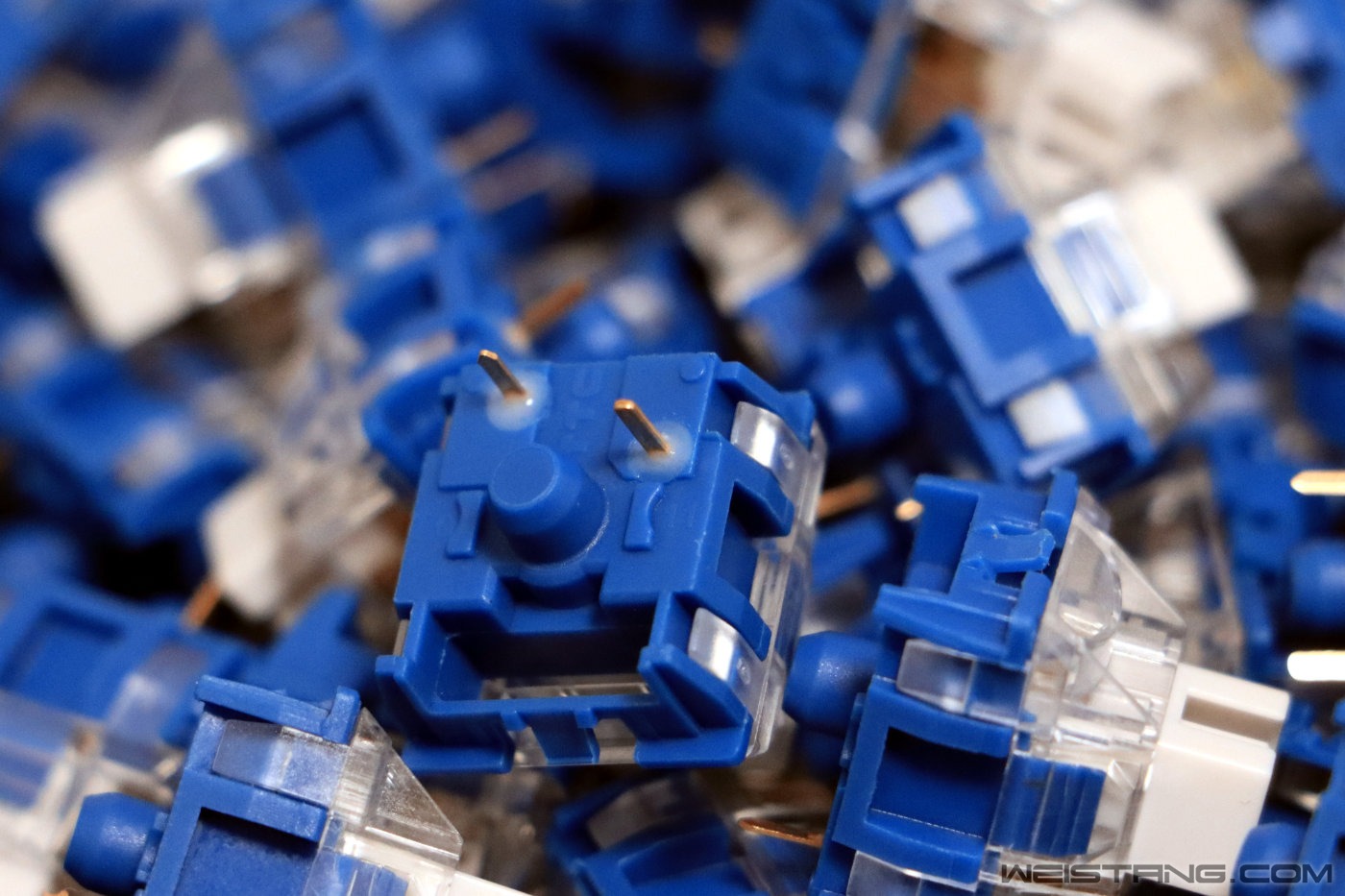

▲TTC快银轴图赏
▲TTC快银轴图赏
▲TTC快银轴图赏
▲快银轴为线性轴体 组成部分有：透明轴盖、银白色防尘轴芯、双段式镀金弹簧、蓝色轴座。触发键程1.2mm、触底键程：3.4mm、触发压力：45g、触底压力：55g、1亿次使用寿命
▲透明轴盖可以将背光几乎无损的均匀投射上来
▲快银轴的1.2mm触发键程是通过加长轴心柱来实现的 出厂默认润滑了轴心小脚。实际使用中轴心的按压和回弹两个行程顺滑静音 在线性轴里算是不错的水准

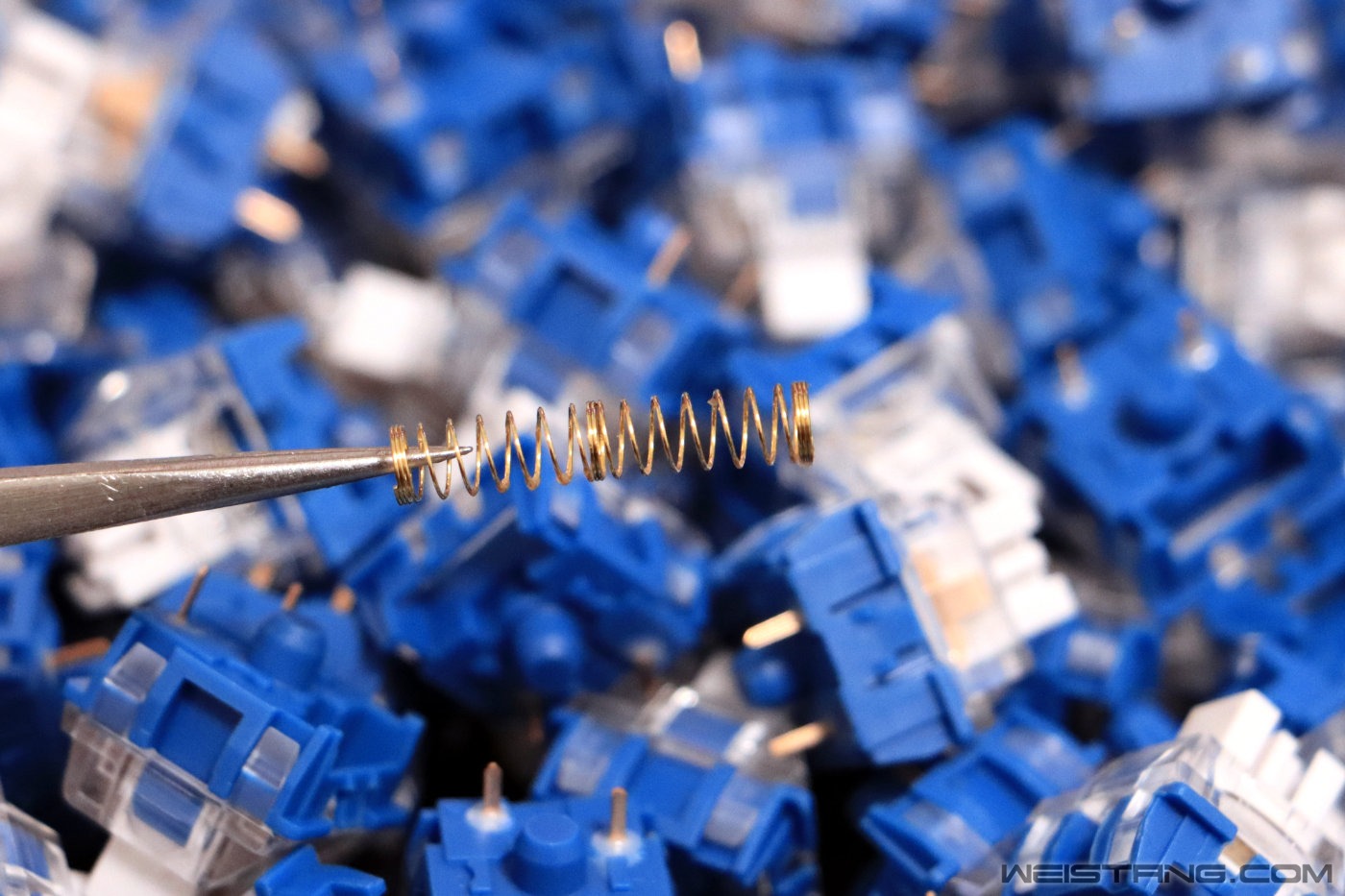

▲为了优化掉短键程轴体容易发生误触的问题 快银轴通过使用双段式弹簧 提高初始和触发压力 从而达到防误触的目的，出厂默认润滑弹簧两端 有效消除弹簧音
▲动静结合的镀金弹片 有着1亿次的使用寿命
▲快银轴在轴座针脚处进行了点胶 这个工艺主要用在防水防爆的开关上 可以防止STM波峰焊接时松香水倒流进入轴体内。这在机械轴体上很少见 TTC又走在前面了
▲找了一片同为104键的FC900R中层消音棉 不过两者F区、功能区、方向区、数字区的间隔距离不同 但是轴间距是相同的，需要在测量后对每个区进行单独裁切 这样就可以完整适配黑寡妇蜘蛛V3键盘

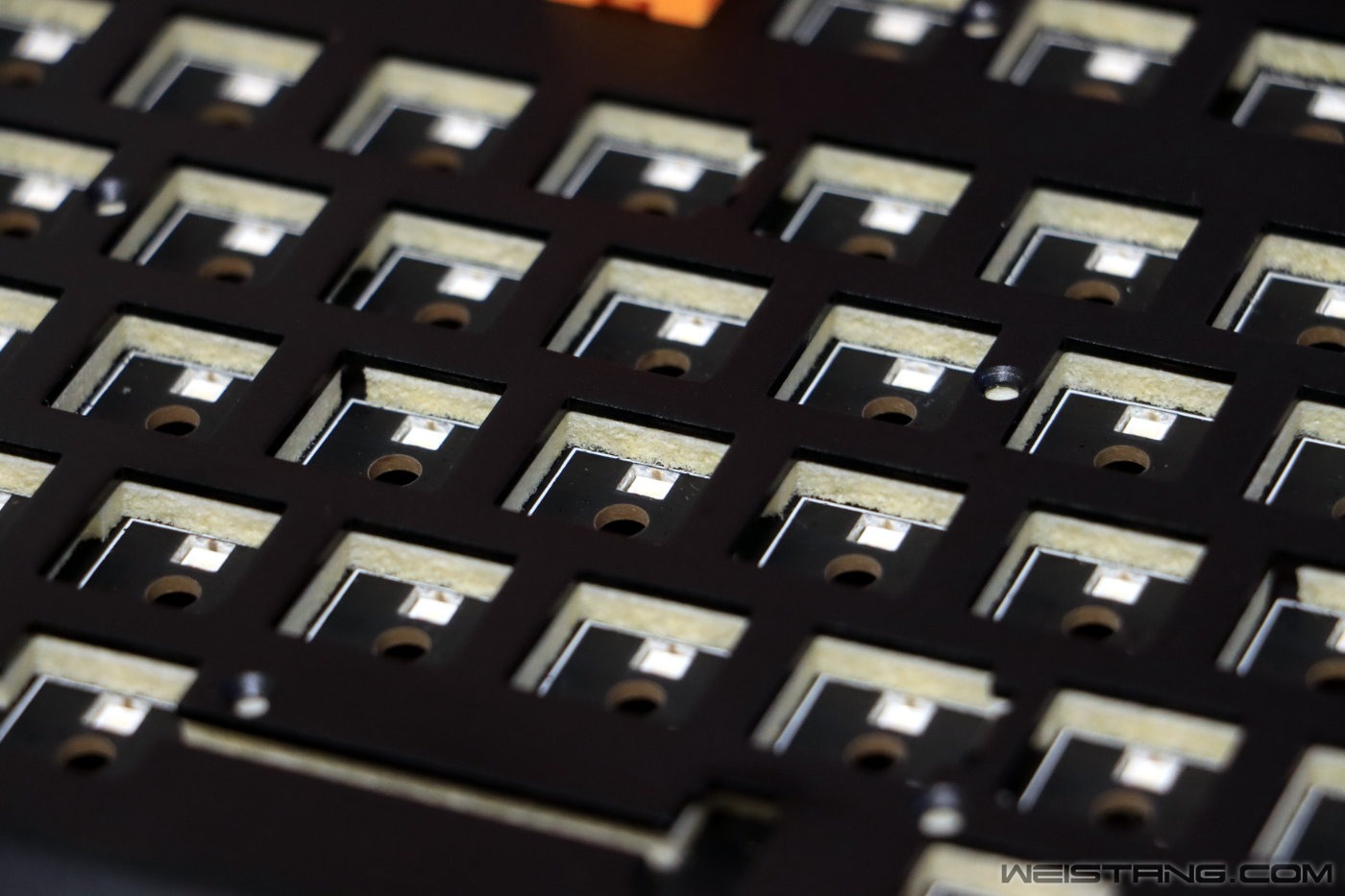

▲毛毡消音垫改造完毕
▲调教卫星轴的过程中发现几点需要优化的地方：假轴座晃动、钢丝音严重、按压回弹行程有摩擦感、单侧空键程，针对这几个问题通过假设和实践后分别采用：在定位板卫星轴开孔上下两处粘贴特氟龙胶带 用以消除假轴座晃动问题、在钢丝槽处加注EM50L润滑脂 用以消除钢丝音问题、在假轴心四周刷涂107润滑油 用以消除行程摩擦感问题、在钢丝弯折处捆绑粘贴高温胶带（厚0.05mm 宽1cm 剪取总长度1cm 太长捆绑粘贴后会变相加粗钢丝 影响手感） 用以消除空键程问题。
三、改造完成

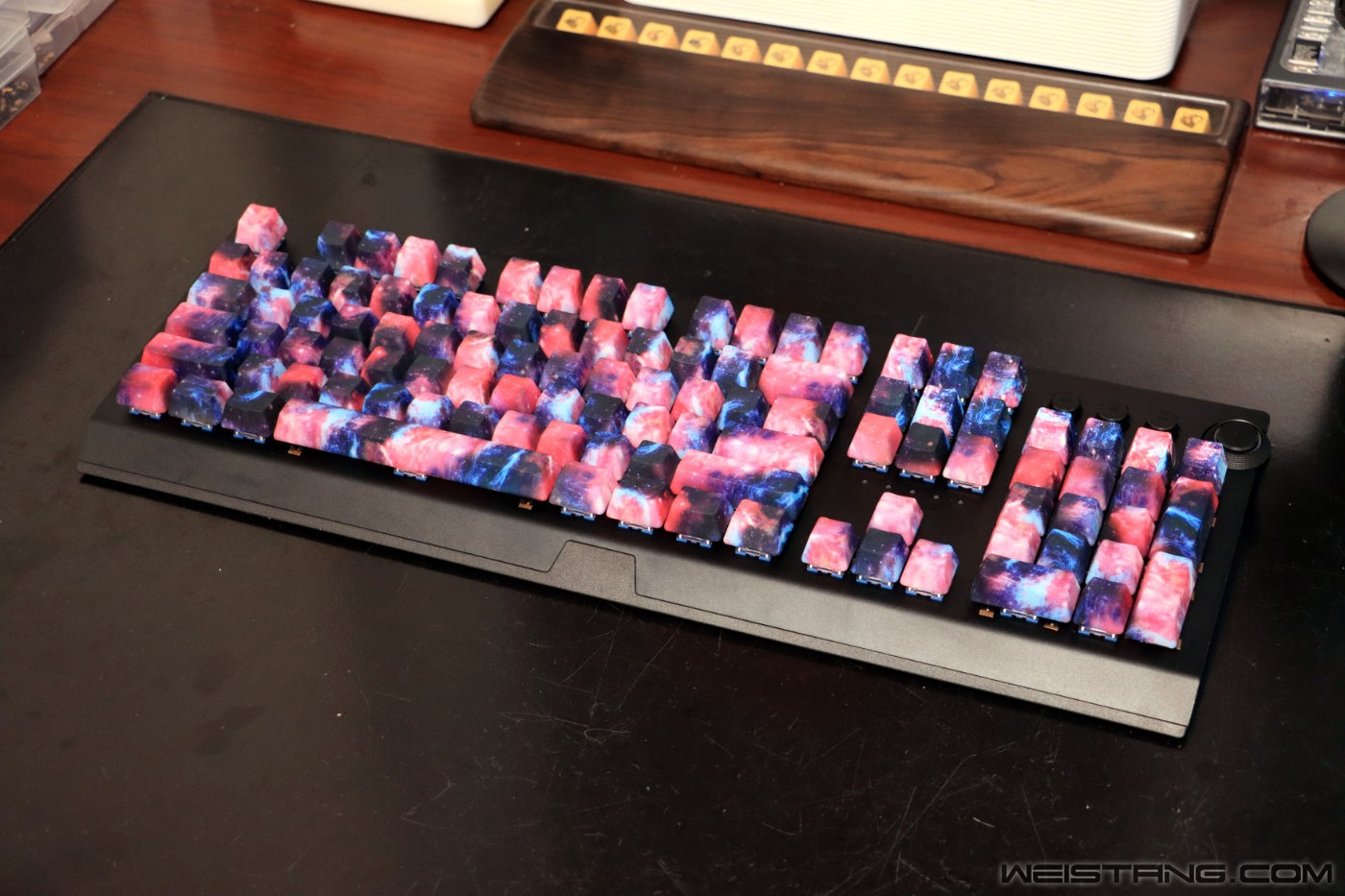

四、水转印星空键帽装配图赏
五、改造总结
整个改造所花费的时间 堪堪用了一个晚上，从拆包装开始 中间穿插拍照 弄完已经将近12点。其中更多的时间用在拍照、拆轴焊轴和调教大键位上。改造完成后整体还是特别满意的，起初只是想体验一下雷蛇的HyperSpeed无线技术到底是什么水平 后来看到TTC发布了新轴体 恰巧喜欢 就想着正好一起换上，在规划改造方案的时候灵光一闪又有了加装消音棉的想法，大键位肯定是要调的 毕竟可以直接衡量一把键盘的“好坏”。。雷蛇黑寡妇蜘蛛V3无线版这款键盘的整个改造过程没有遇到太大的阻碍 按部就班 有条不紊的进行到结束 最后选用的水转印星空键帽 也成为了点睛之笔。希望此篇文章能够为后面想要改造同型号的玩家提供一些经验和方法。最后还是要说出那句话：放弃一切信仰，追寻心中的那一抹客制化！
|
