KBDfans Odin98 金属套件组装分享

朽年Perfect

本期分享一下KBDfans Odin98金属套件的组装过程，套件没有花里胡哨的结构和设计，整体的细节和质感做的都没什么毛病，唯一没有优化好的是数字区两个大键位需使用卡扣式无钢卫星轴 无法使用螺丝卫星轴 当然也可以将卫星轴座和固定螺丝打磨与PCB平齐之后进行使用。



一、套件

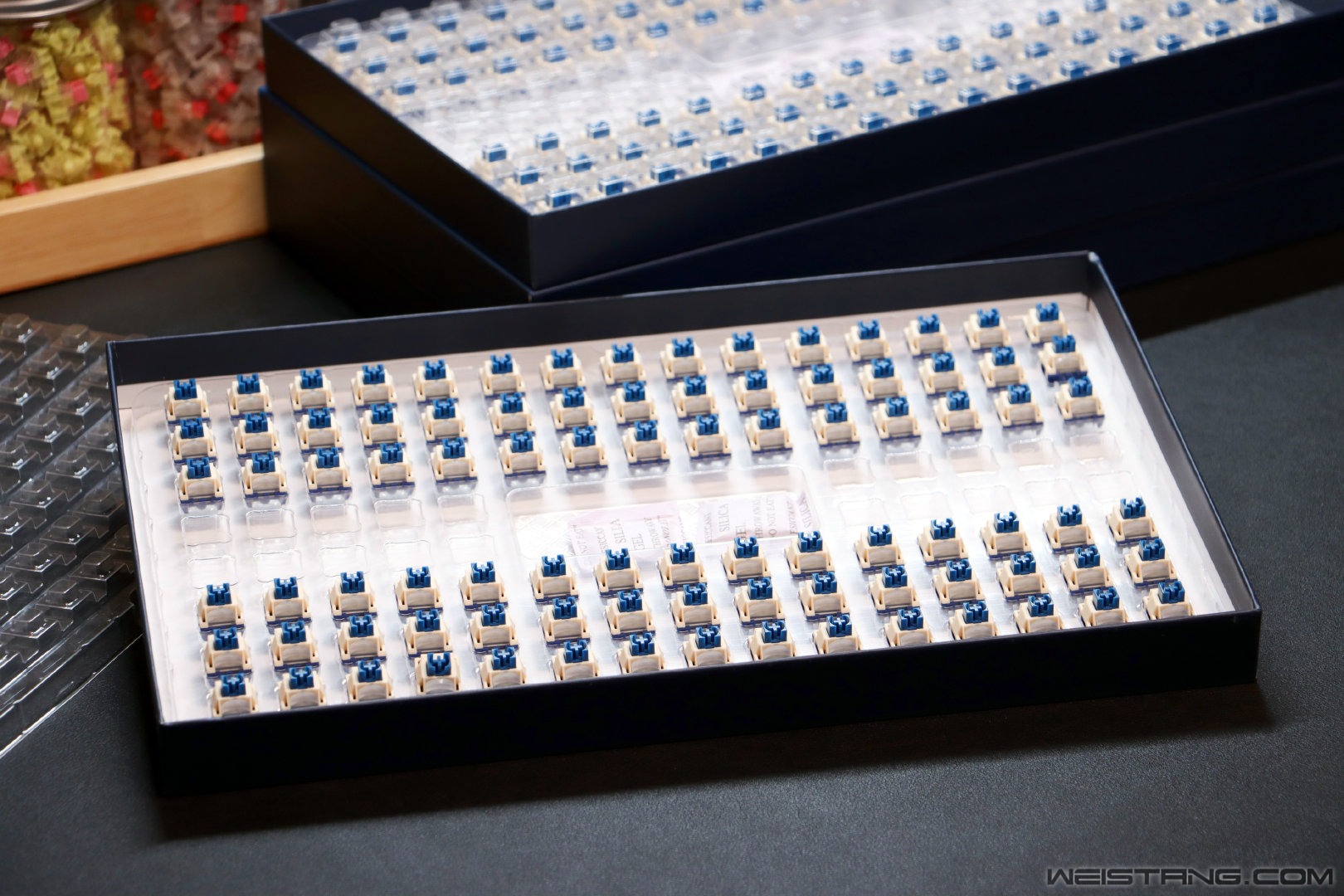

▲此次配合Odin组装用的是Matrix 01轴 45g版本，凑个热闹 图个新鲜

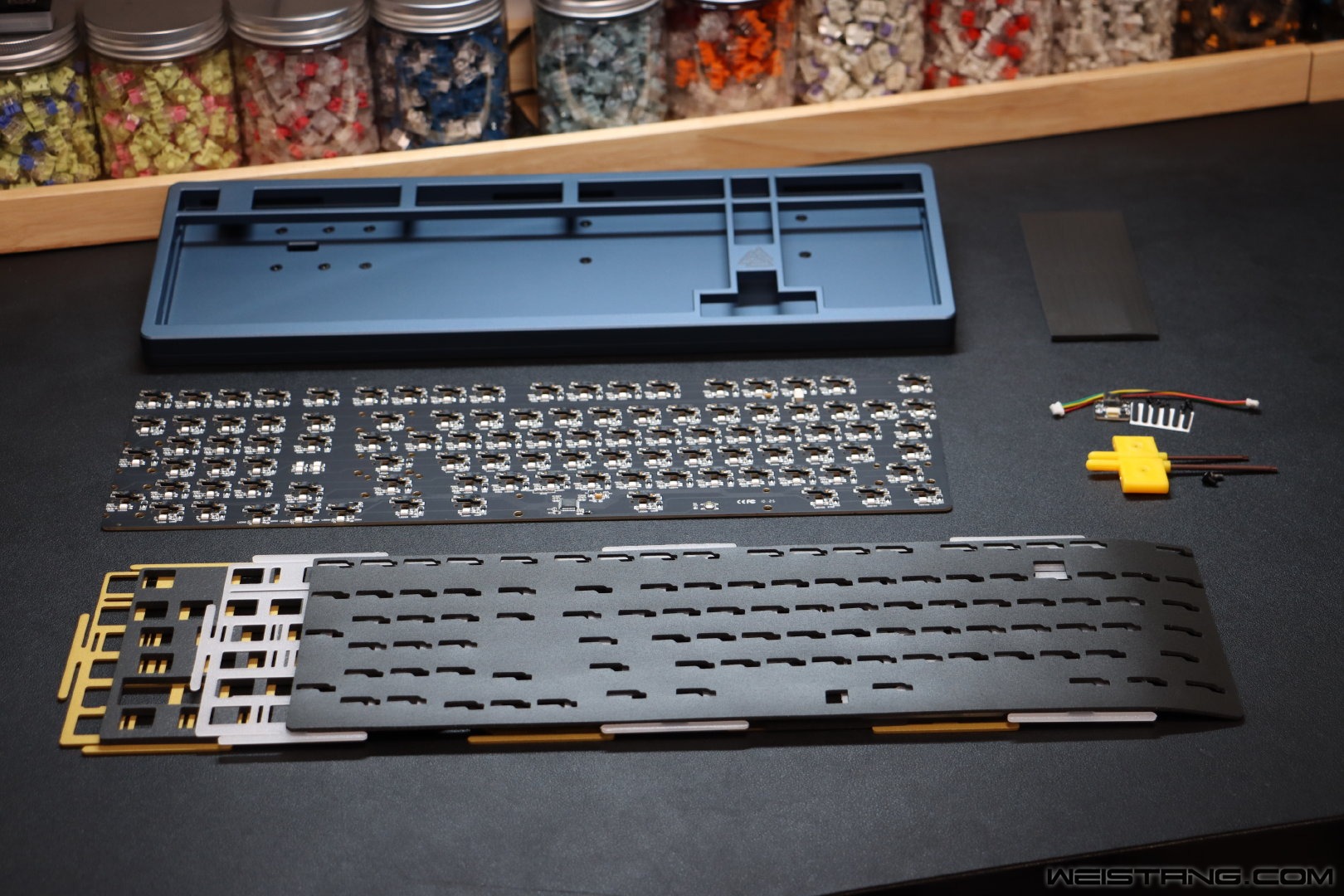

▲键盘附件包含：单模PCB*1、Gasket泡棉条*16、线束/螺丝刀/固定螺丝*若干、黄铜定位板*1、夹心泡棉*1、PC定位板*1、开孔底棉*1

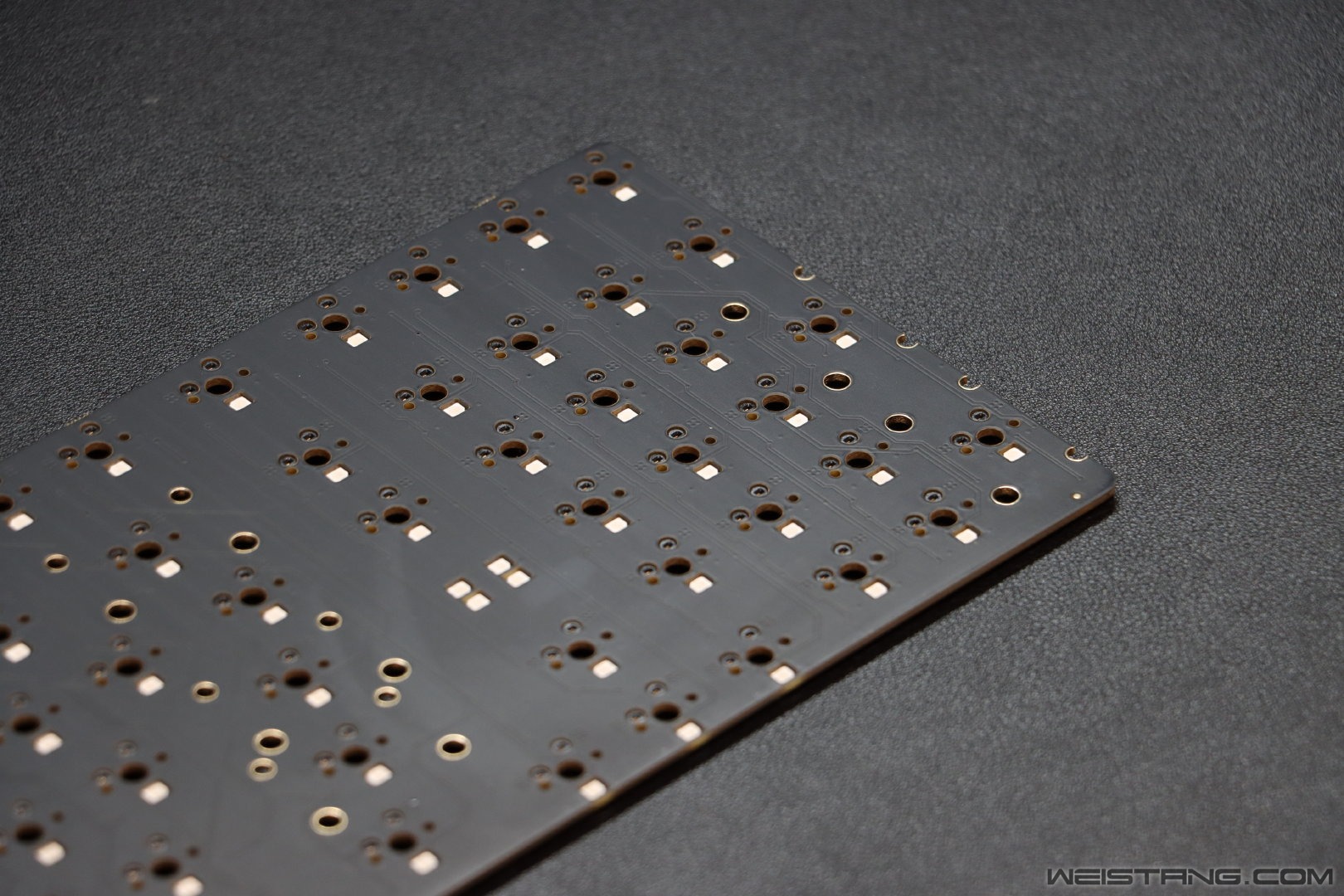

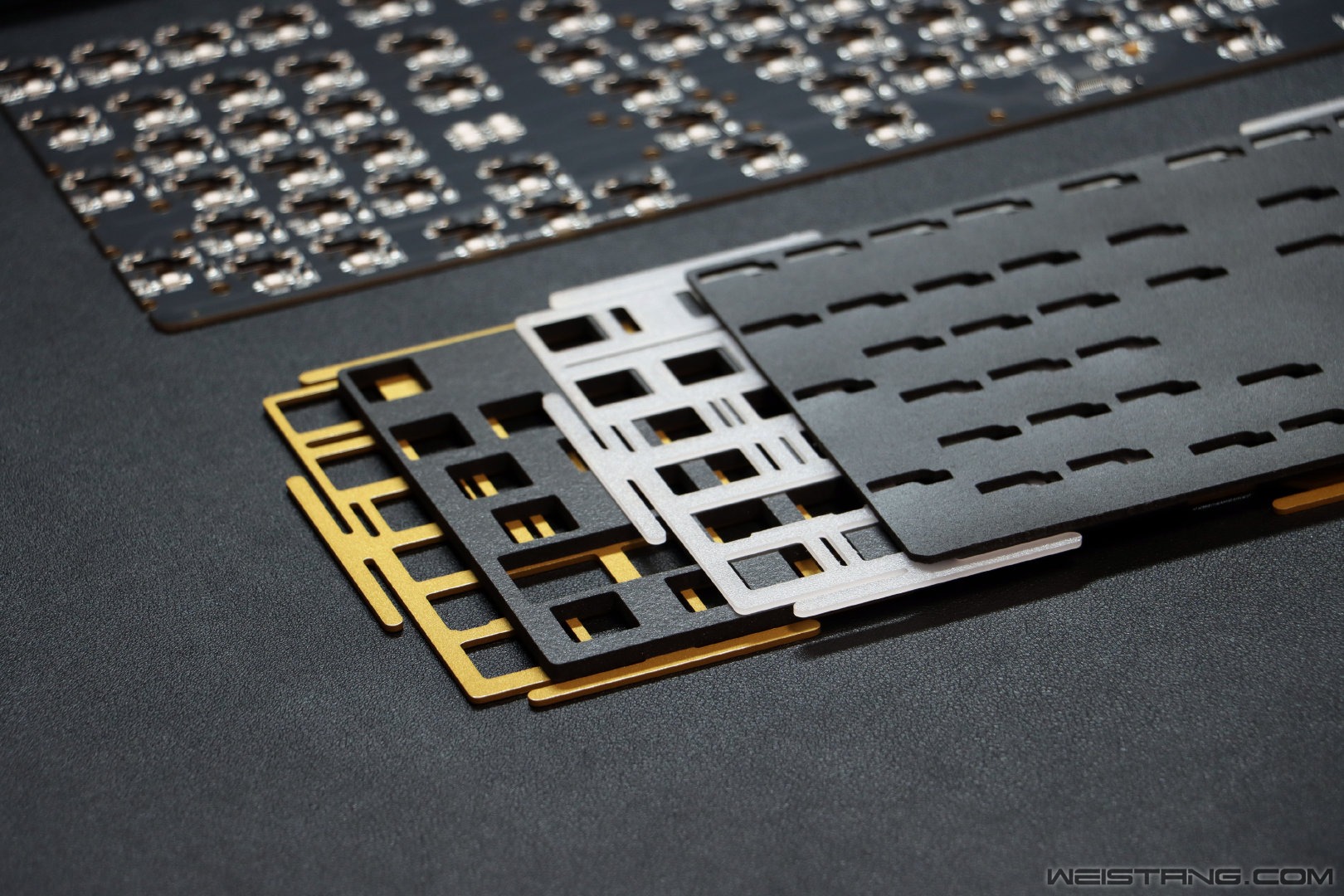

▲黄铜定位板、夹心泡棉、PC定位板、开孔底棉

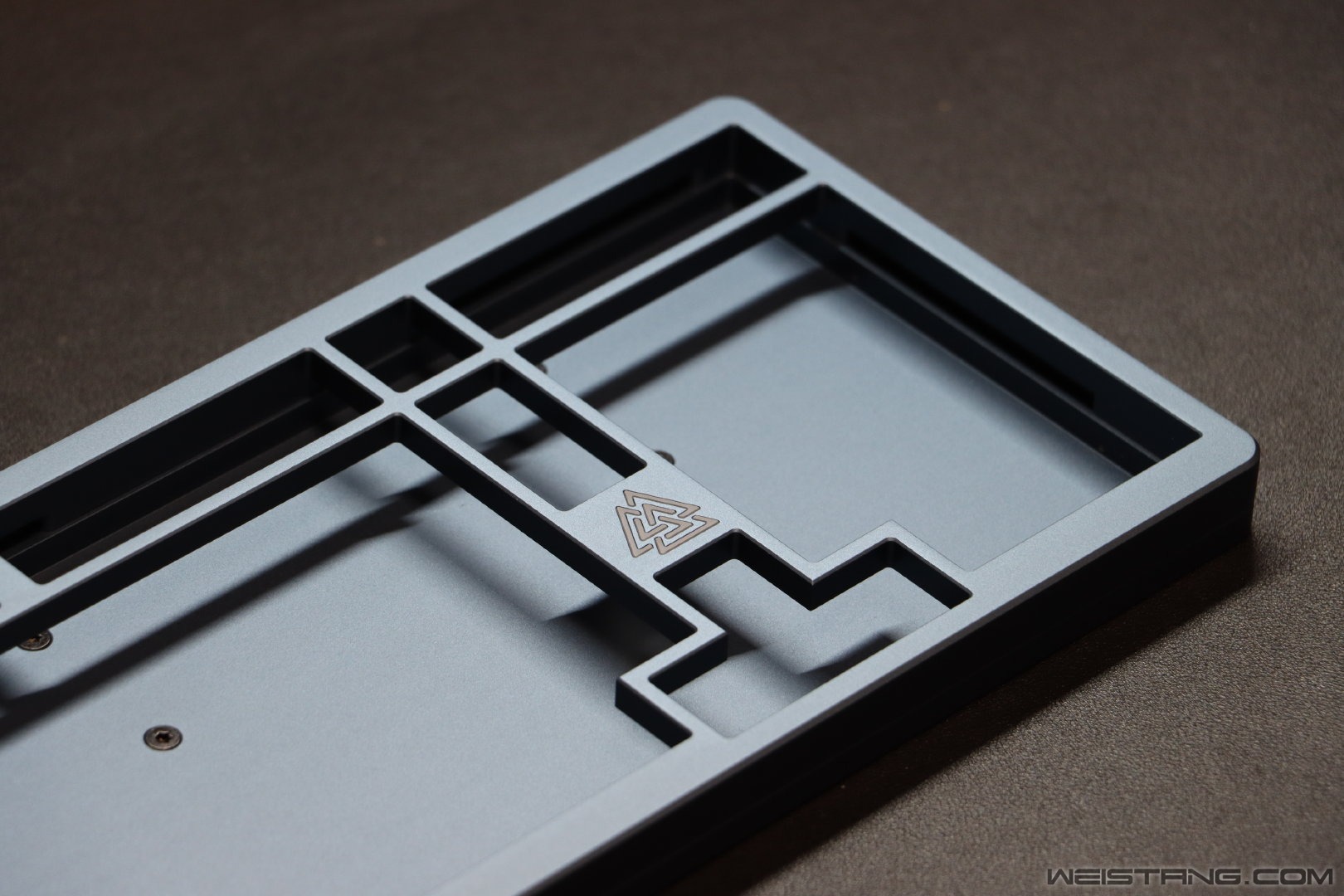

▲喷砂细腻 阳极不偏色，整体质感和观感都不错

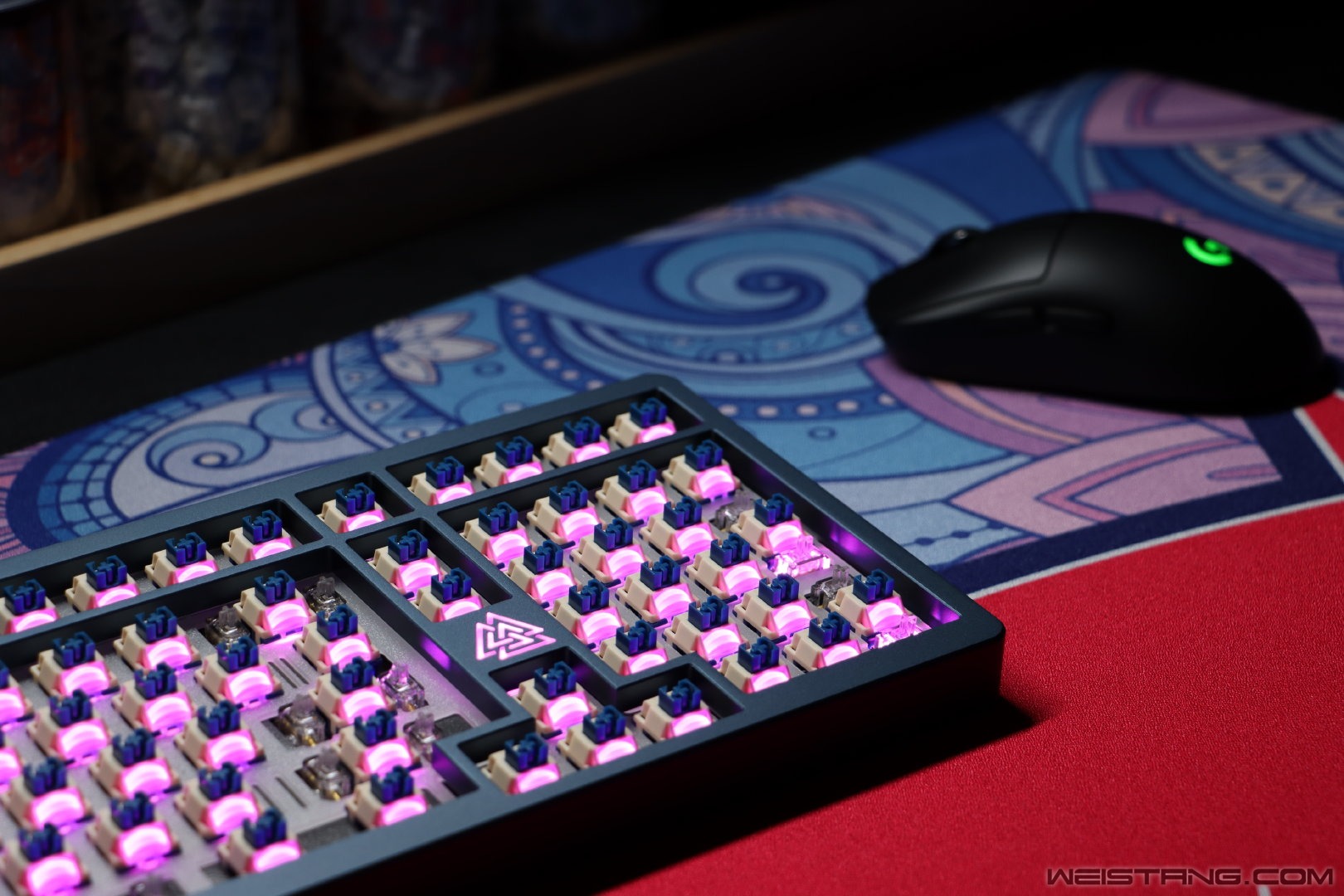

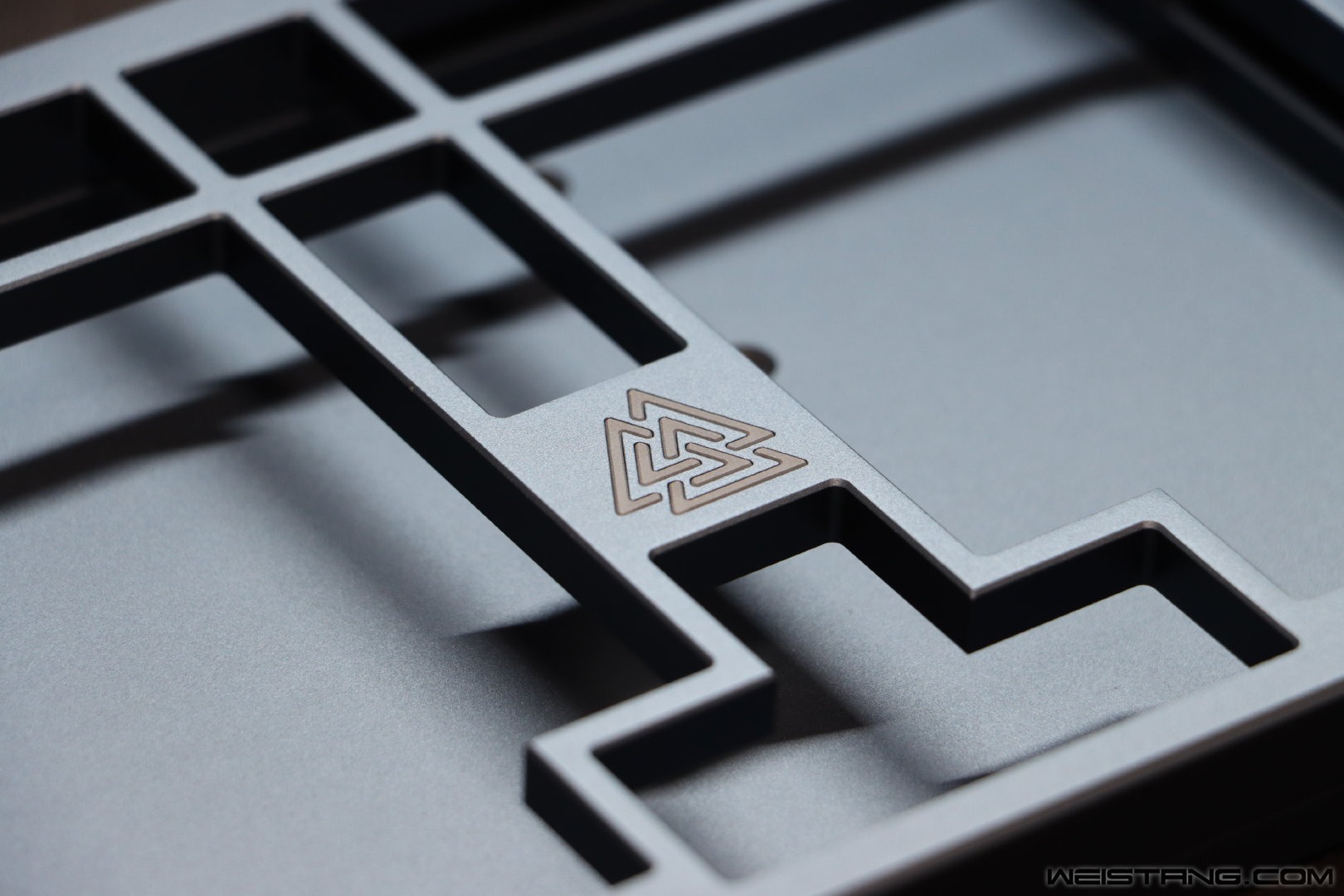

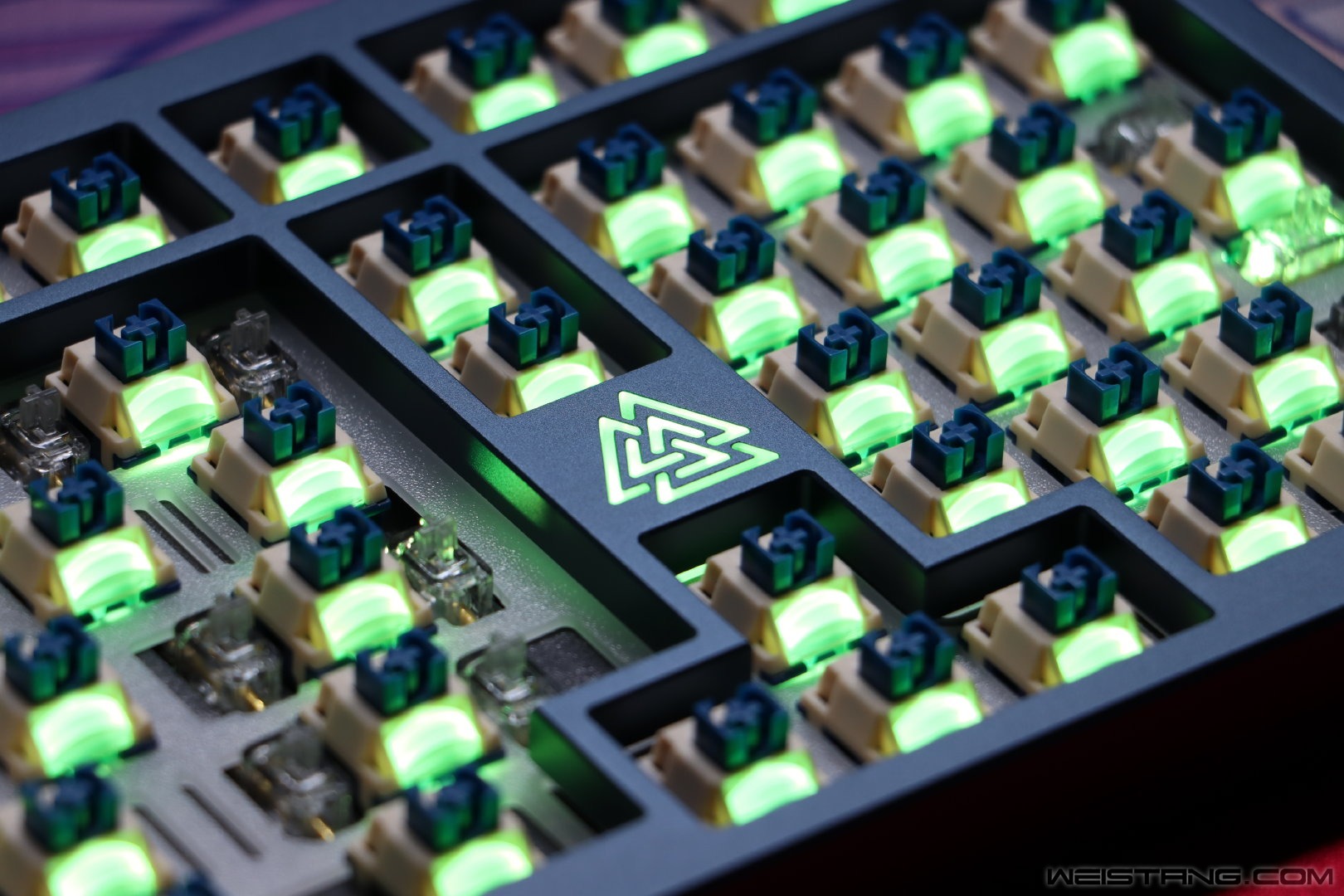

▲方向键上方的可透光奥丁标志

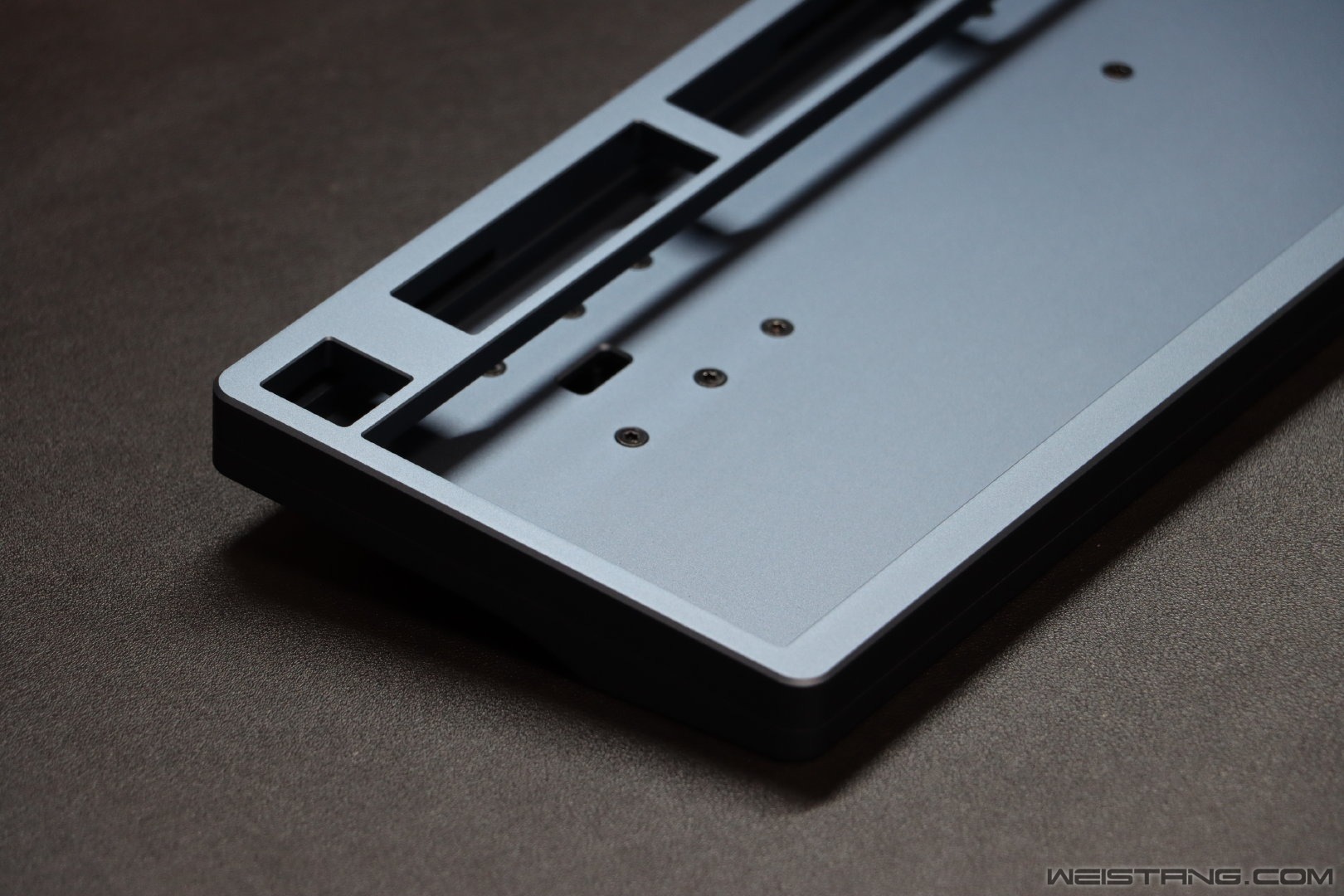

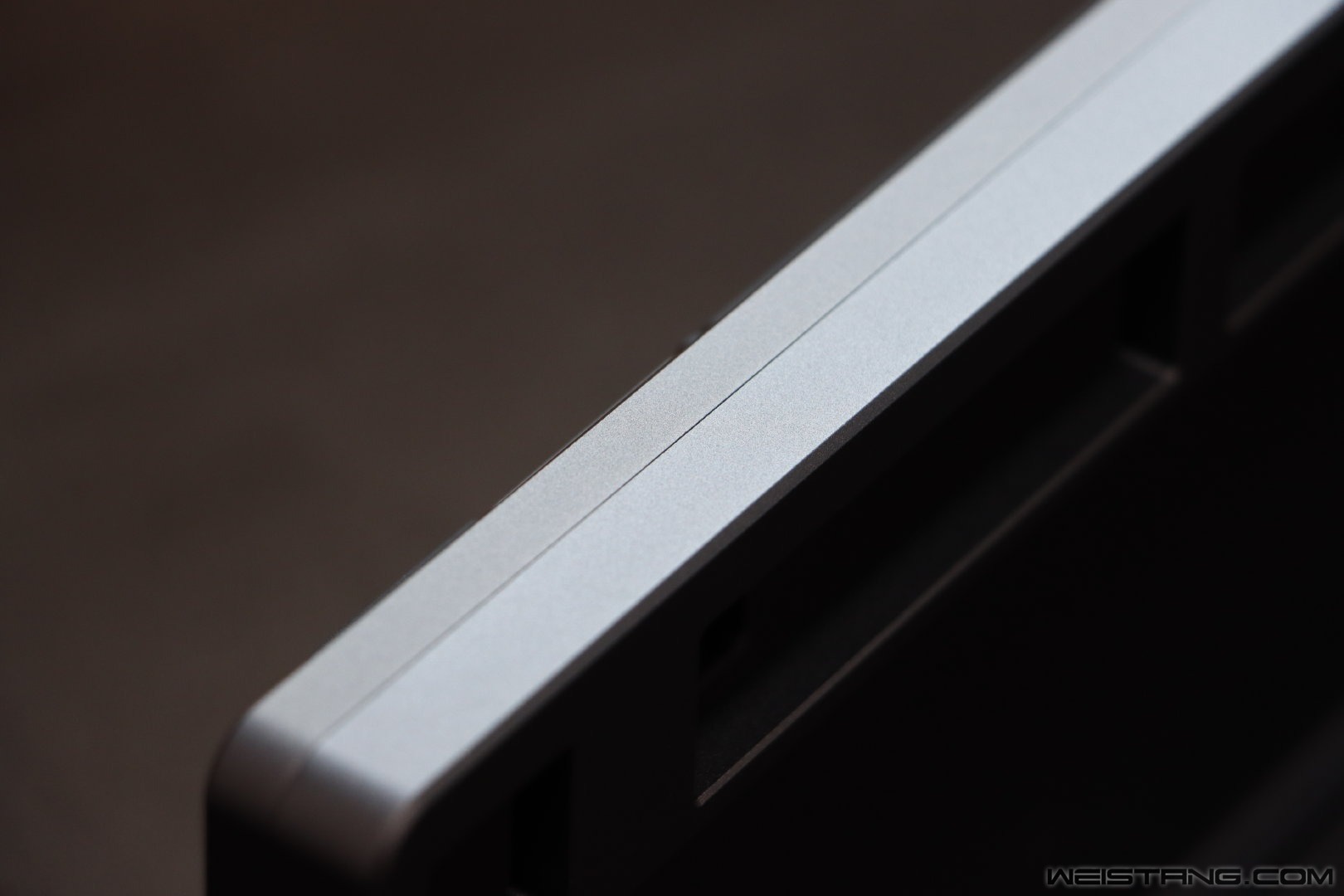

▲上下壳契合度很高

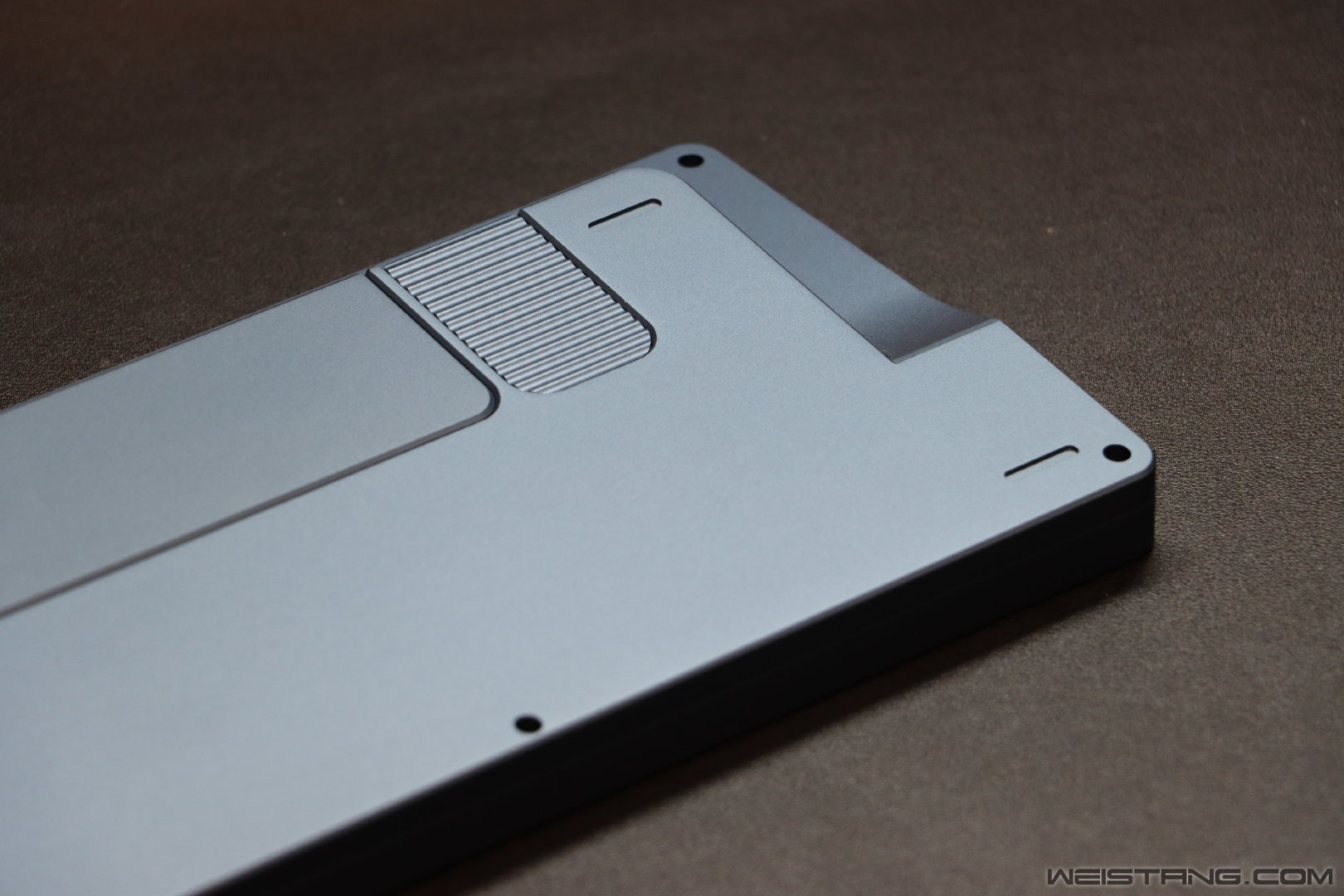

▲底壳背部没有进行过多的图案和造型设计，共计4个防滑脚贴凹槽，条纹金属块内部可安装Type-C键线分离模块

▲PCB仅支持有线单模，采用正装热插拔轴位 下灯位RGB背光 支持无钢卫星轴

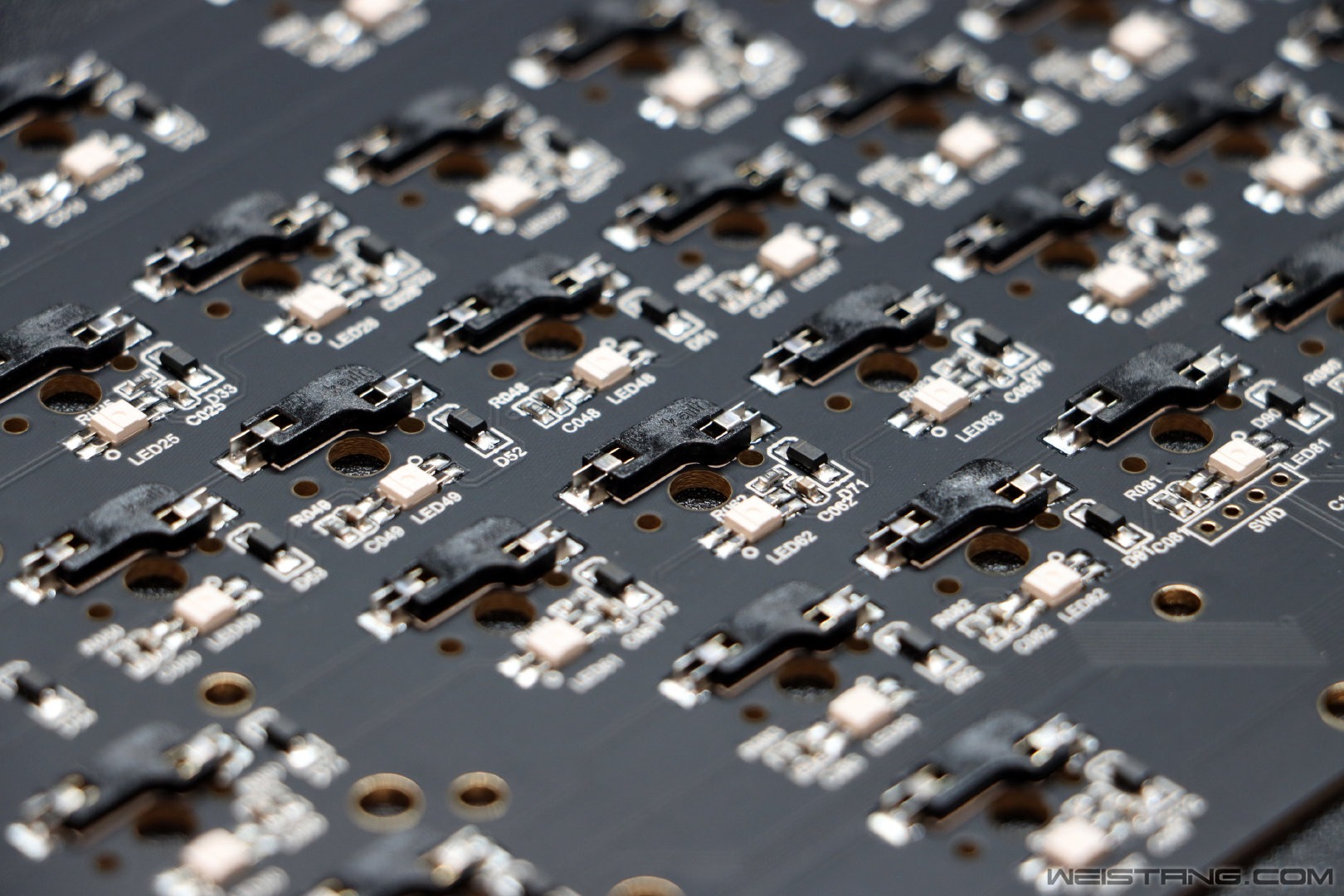

▲整板采用SMT贴片，干净整洁，使用凯华轴座

▲使用STM32 F072C8T6主控



二、轴体

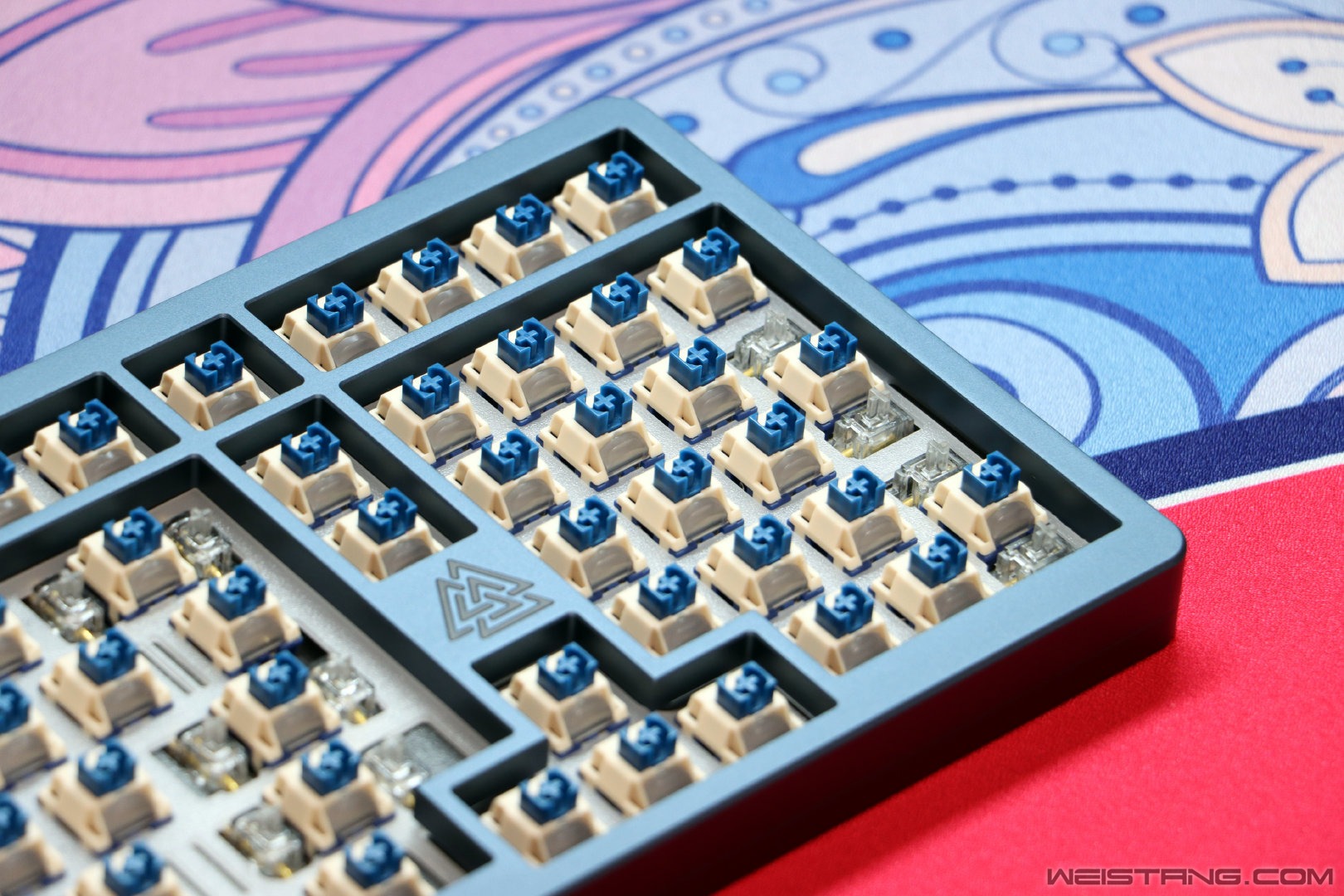

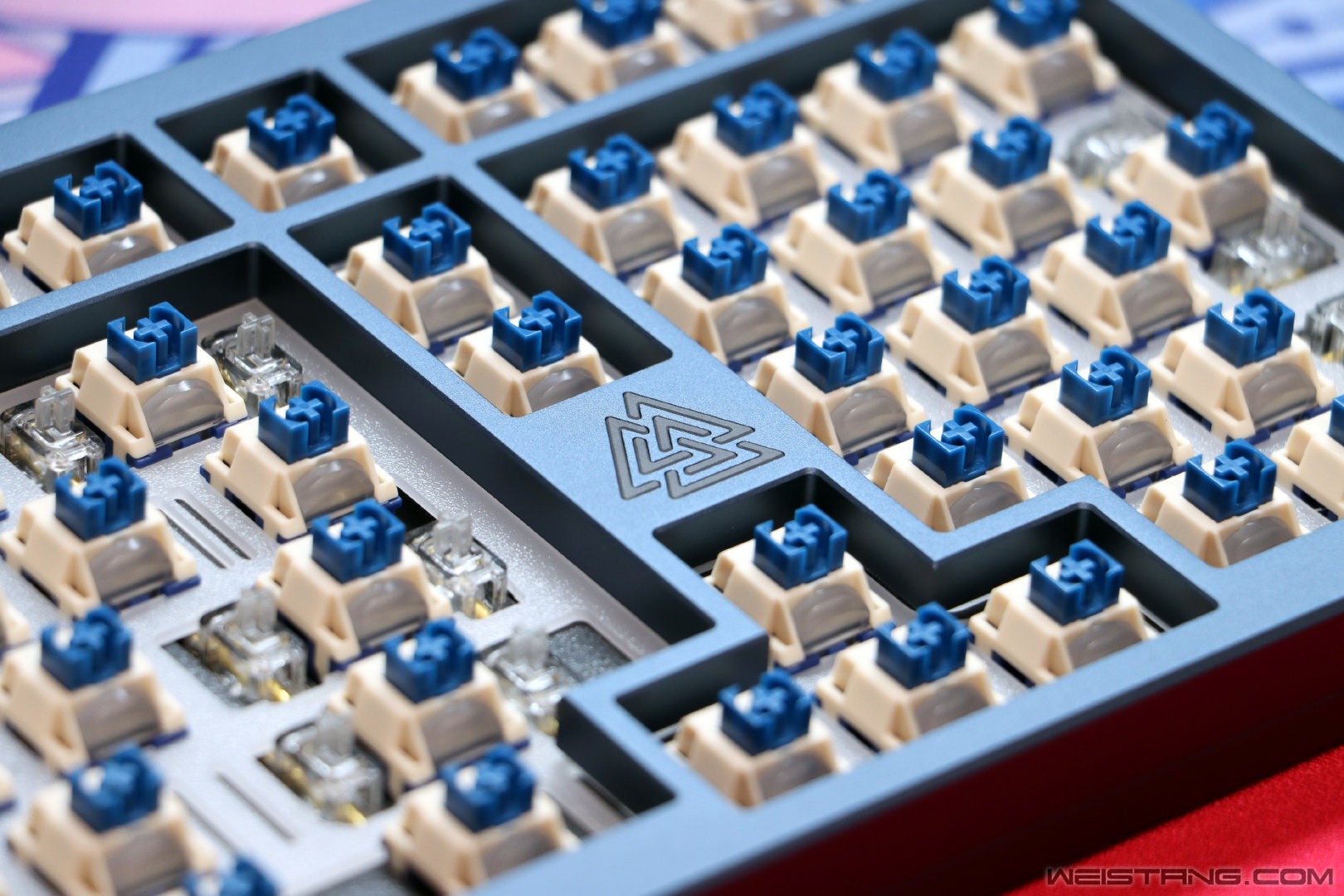

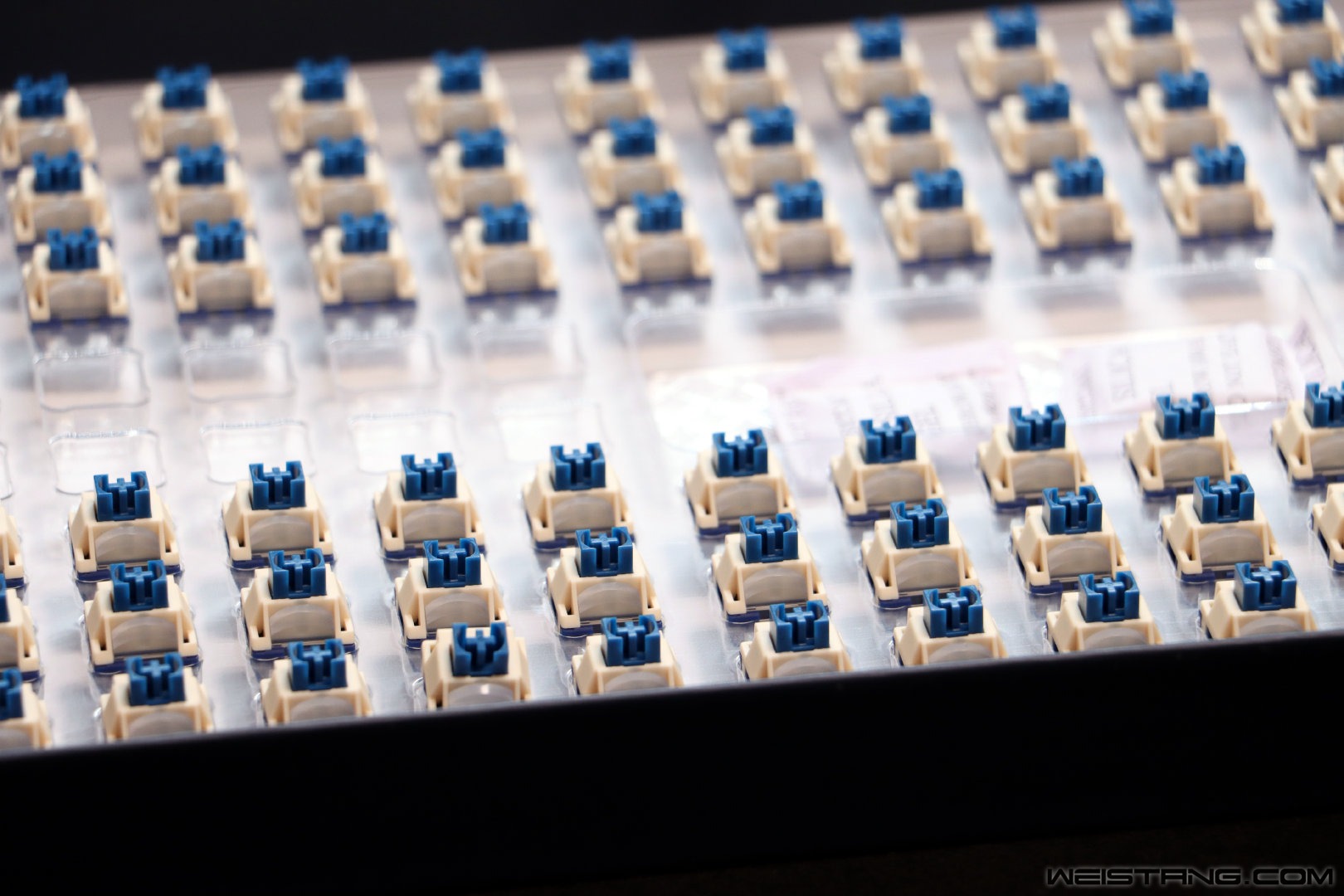

▲Matrix 01轴 45g版本，线性五脚，奶白色轴盖、深蓝色轴心、深蓝色轴座

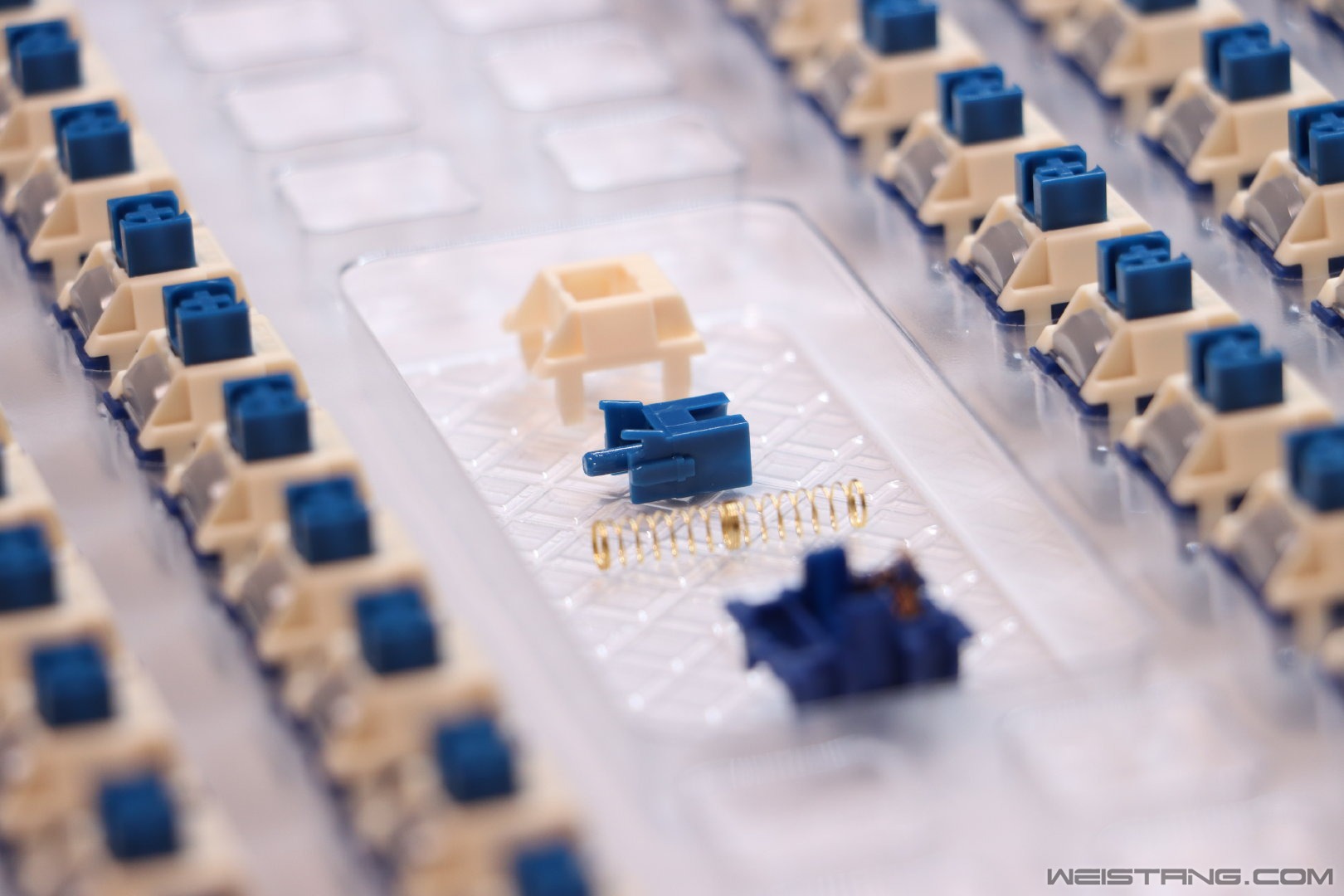

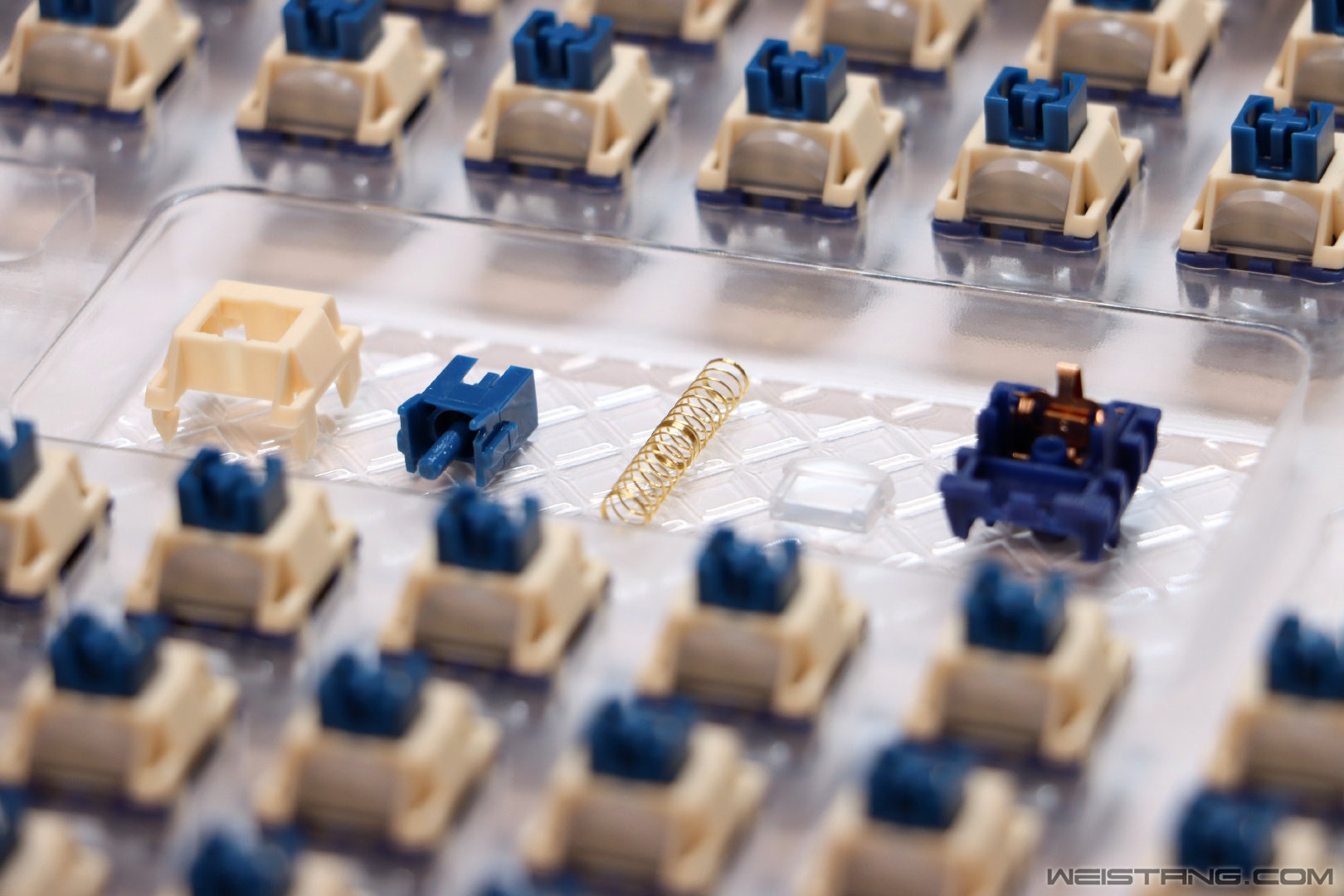

▲Matrix 01轴由尼龙上盖、POM轴心、双段镀金弹簧、导光柱、尼龙轴座组成，TTC代工 出厂默认润滑轴心小脚和轴心柱，初始压力37g 触发压力45g 触底压力55g，键程静音顺滑 无弹簧音 无弹片音，整体使用手感在线性轴里名列前茅



三、键帽

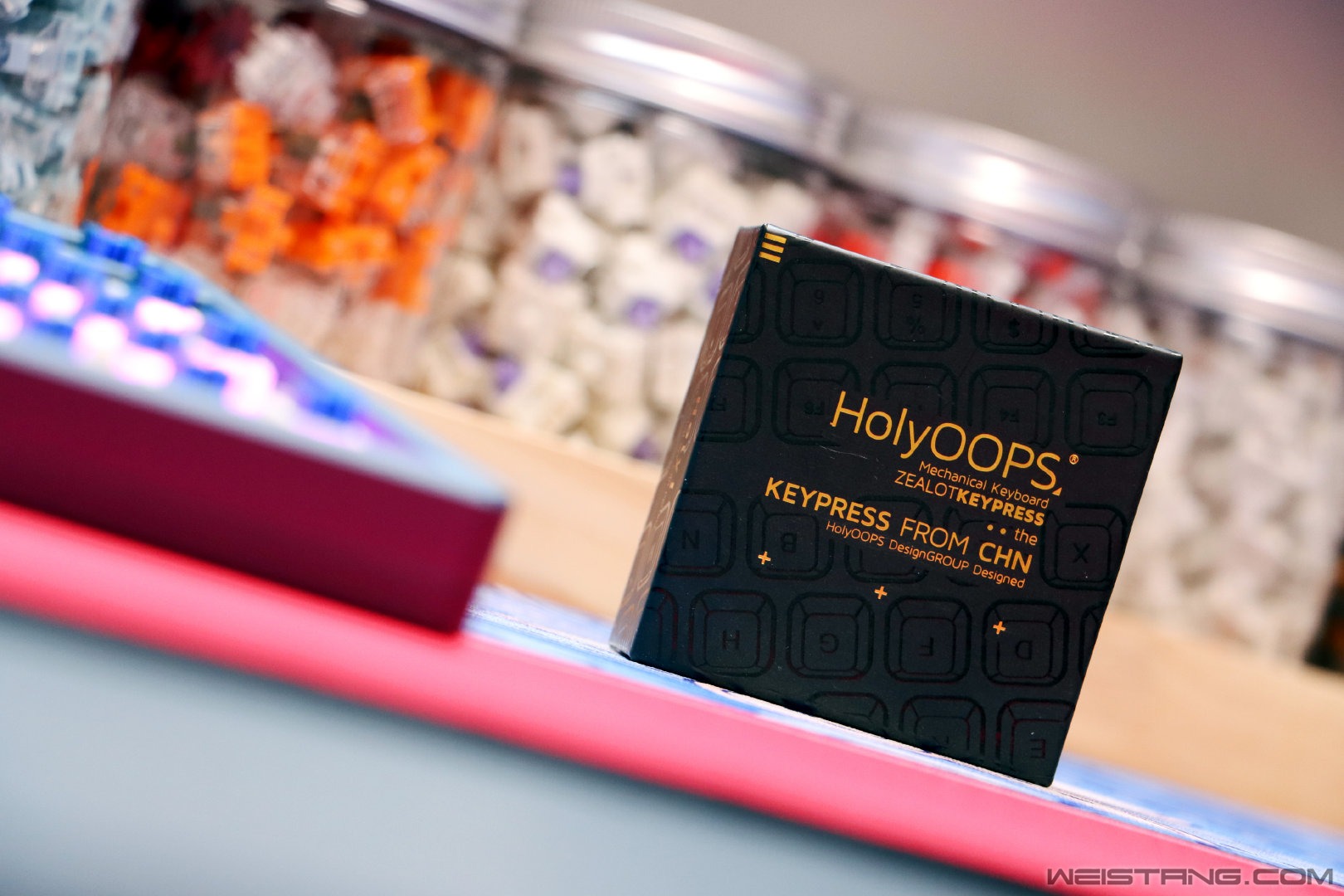

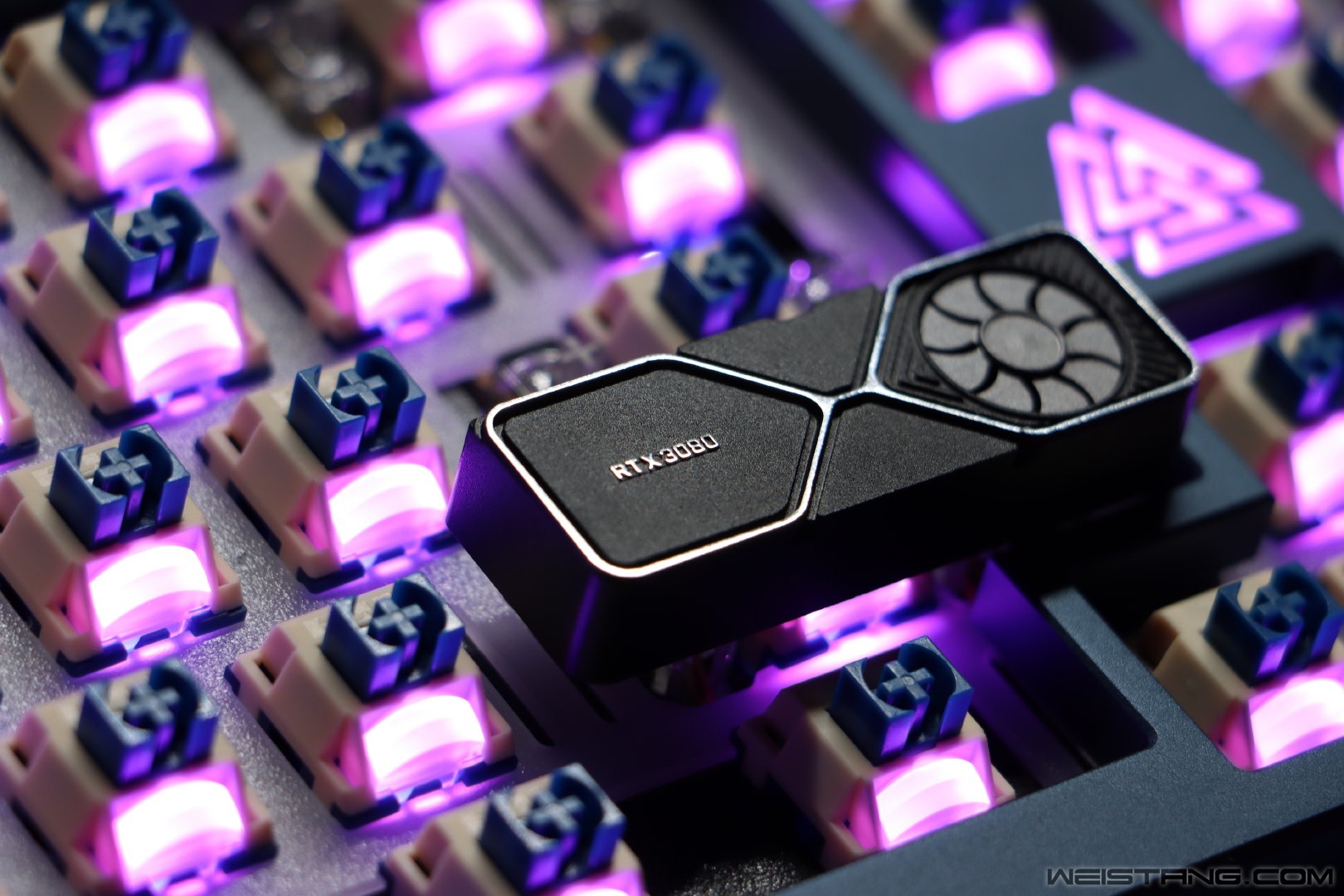

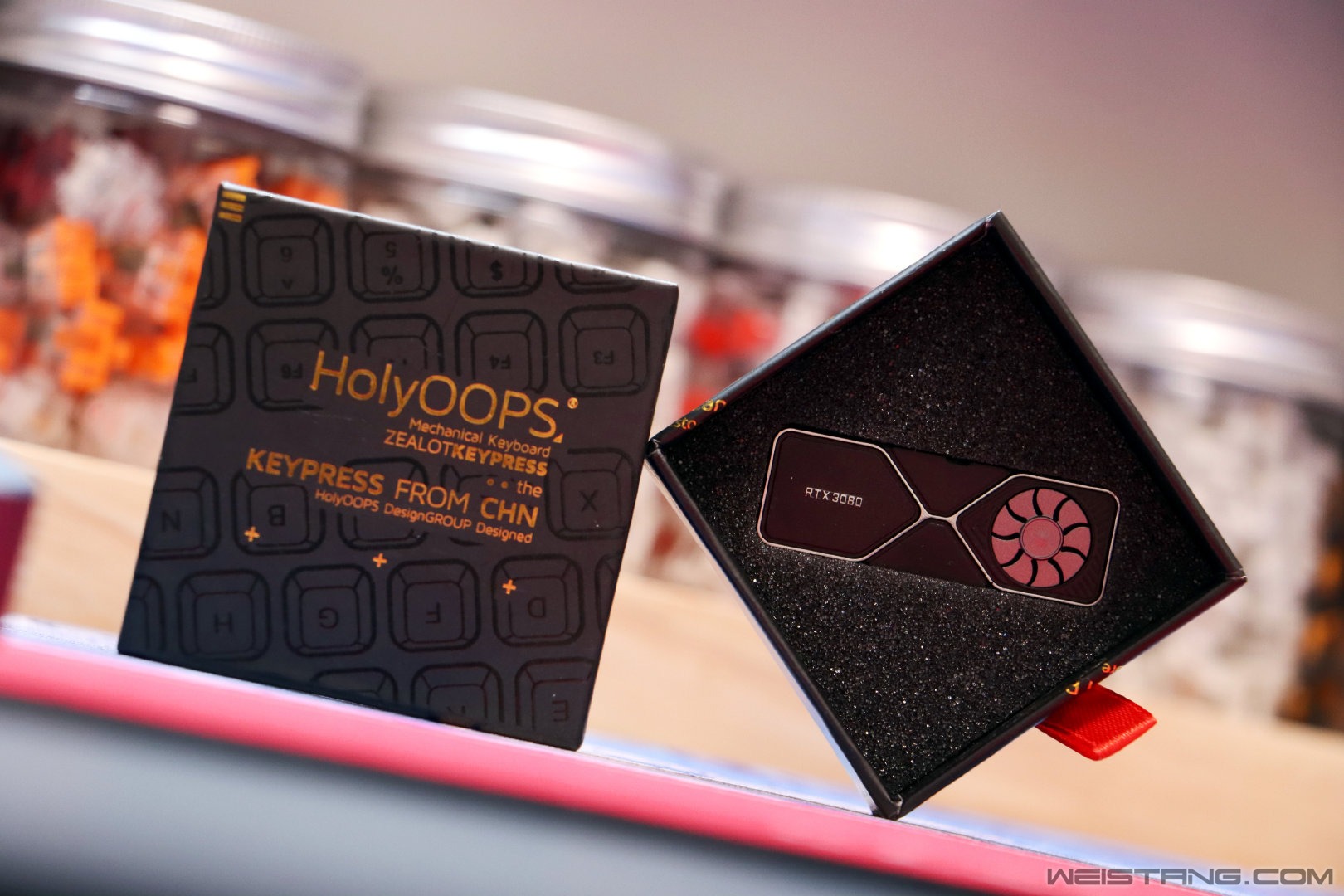

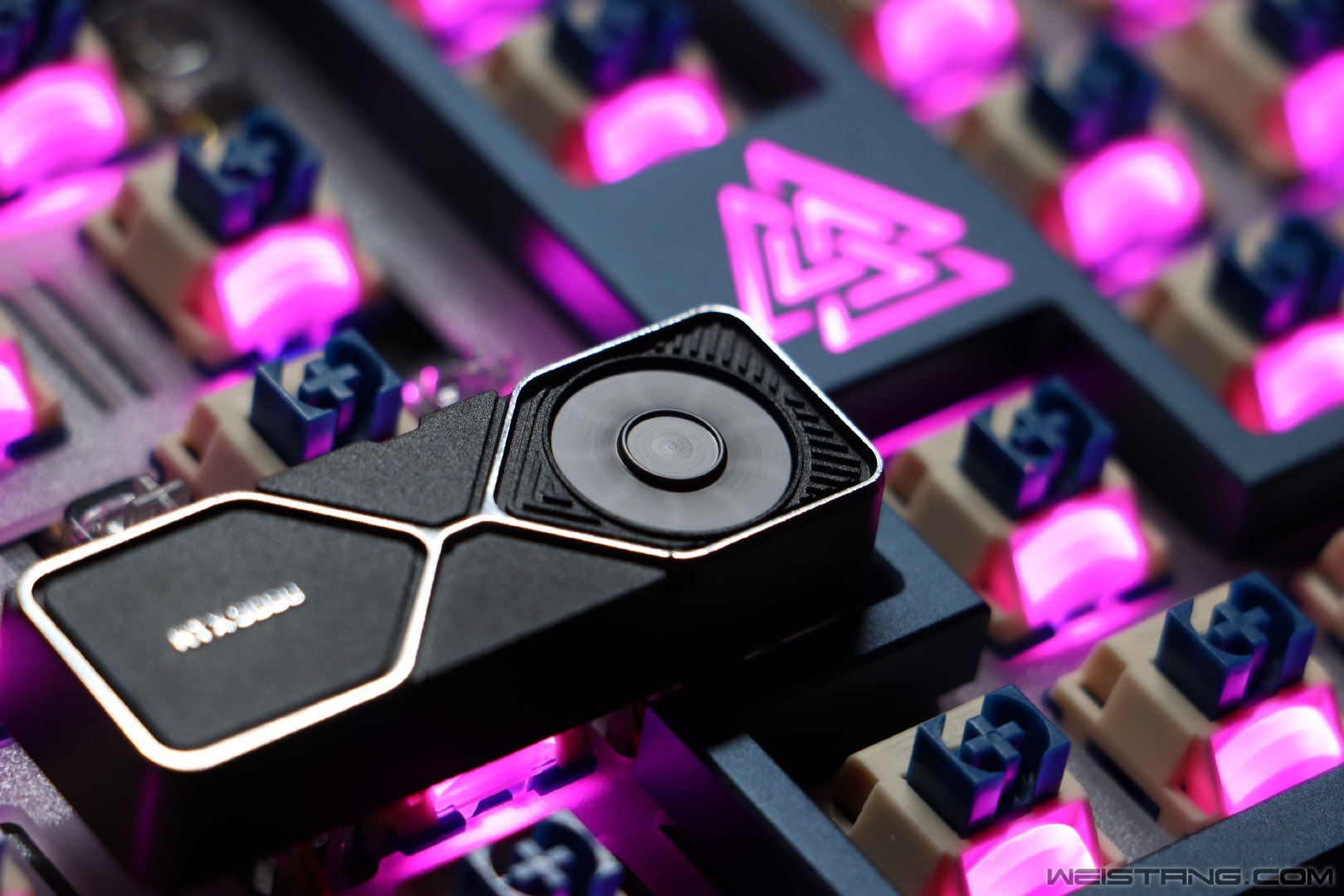

由于没有选好搭配键盘的键帽，所以先开箱一款个性键帽：HolyOOPS RTX3080显卡 金属键帽

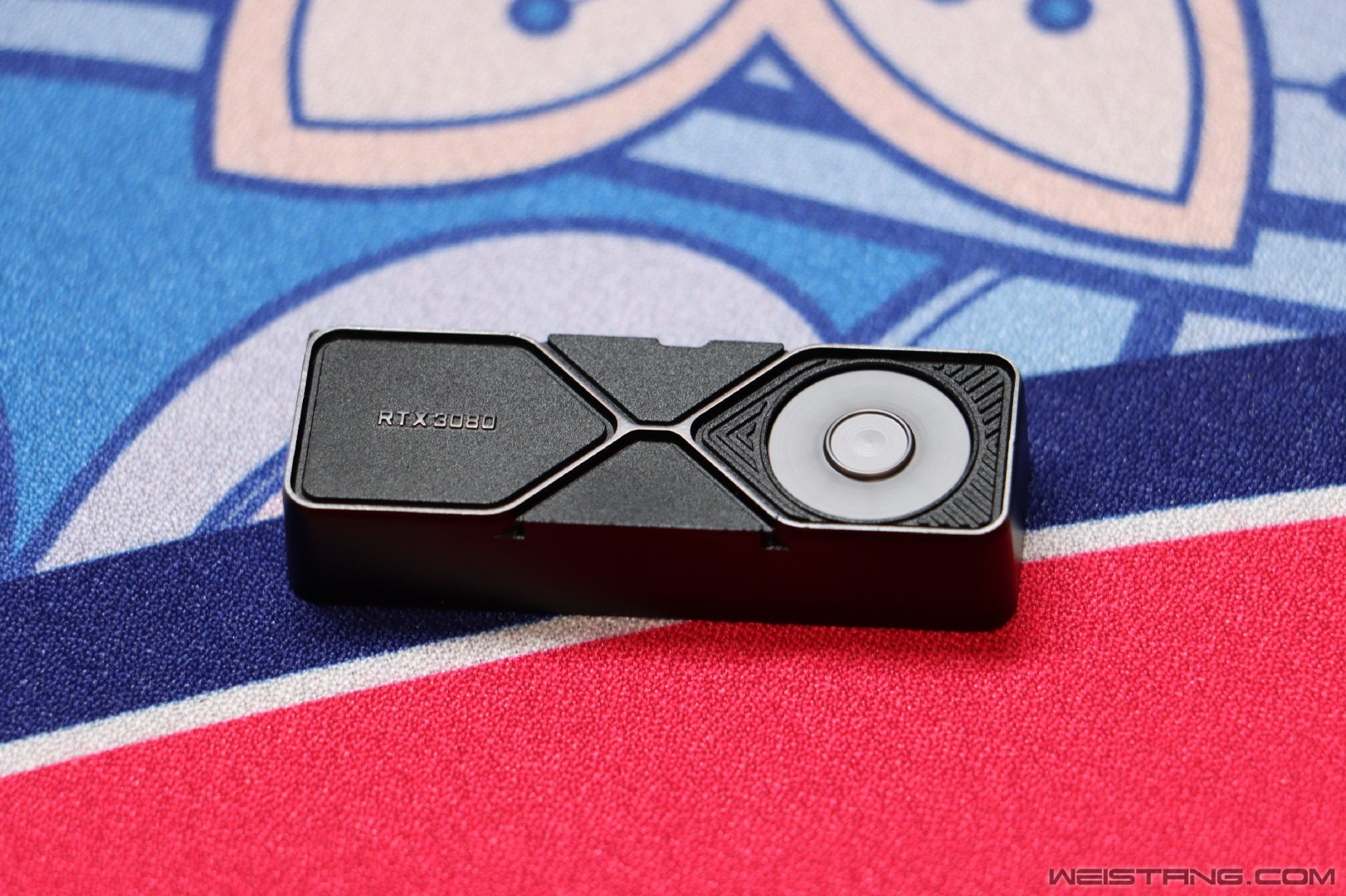

▲显卡键帽采用6063铝合金材质 CNC雕刻后阳极氧化上色制成

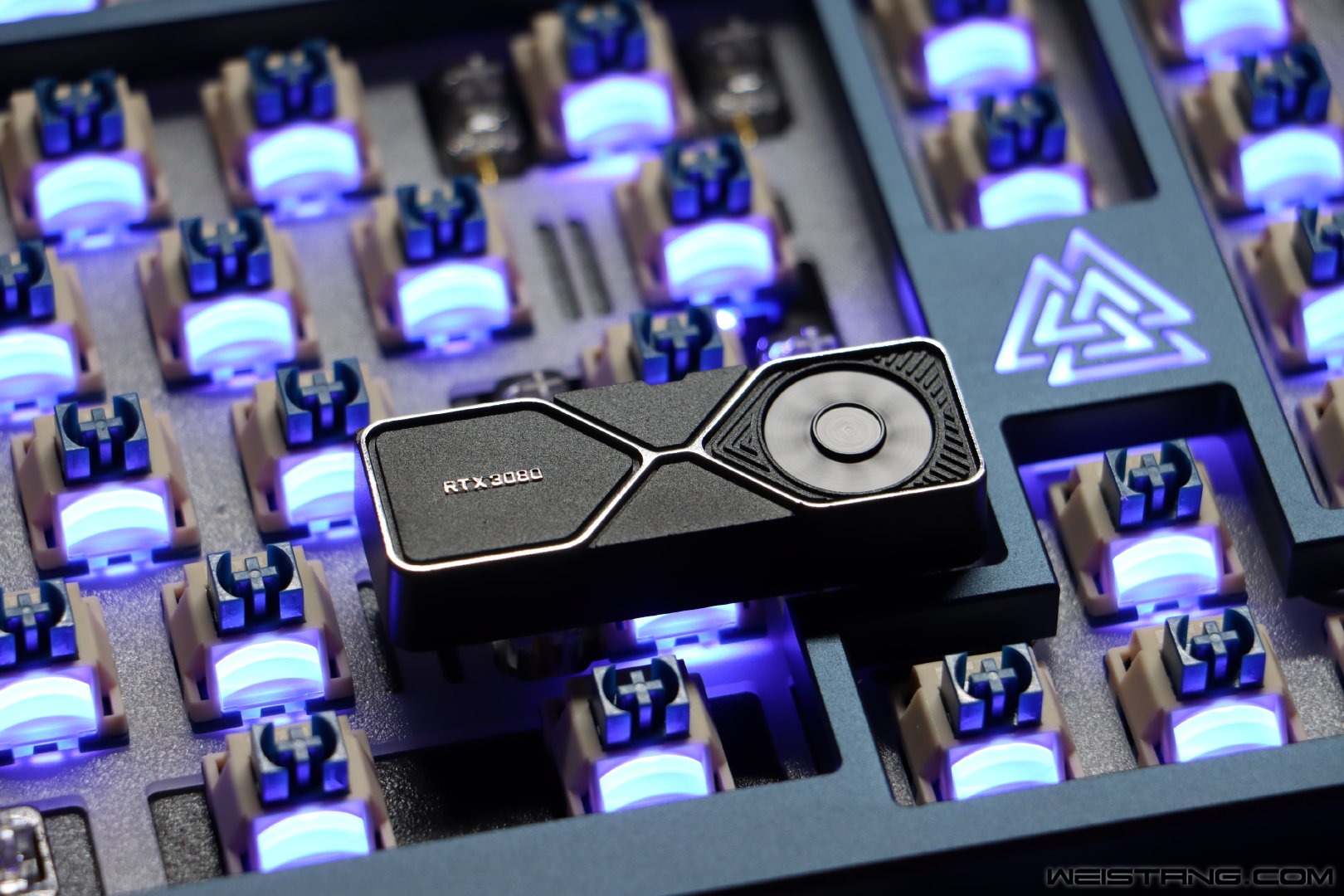

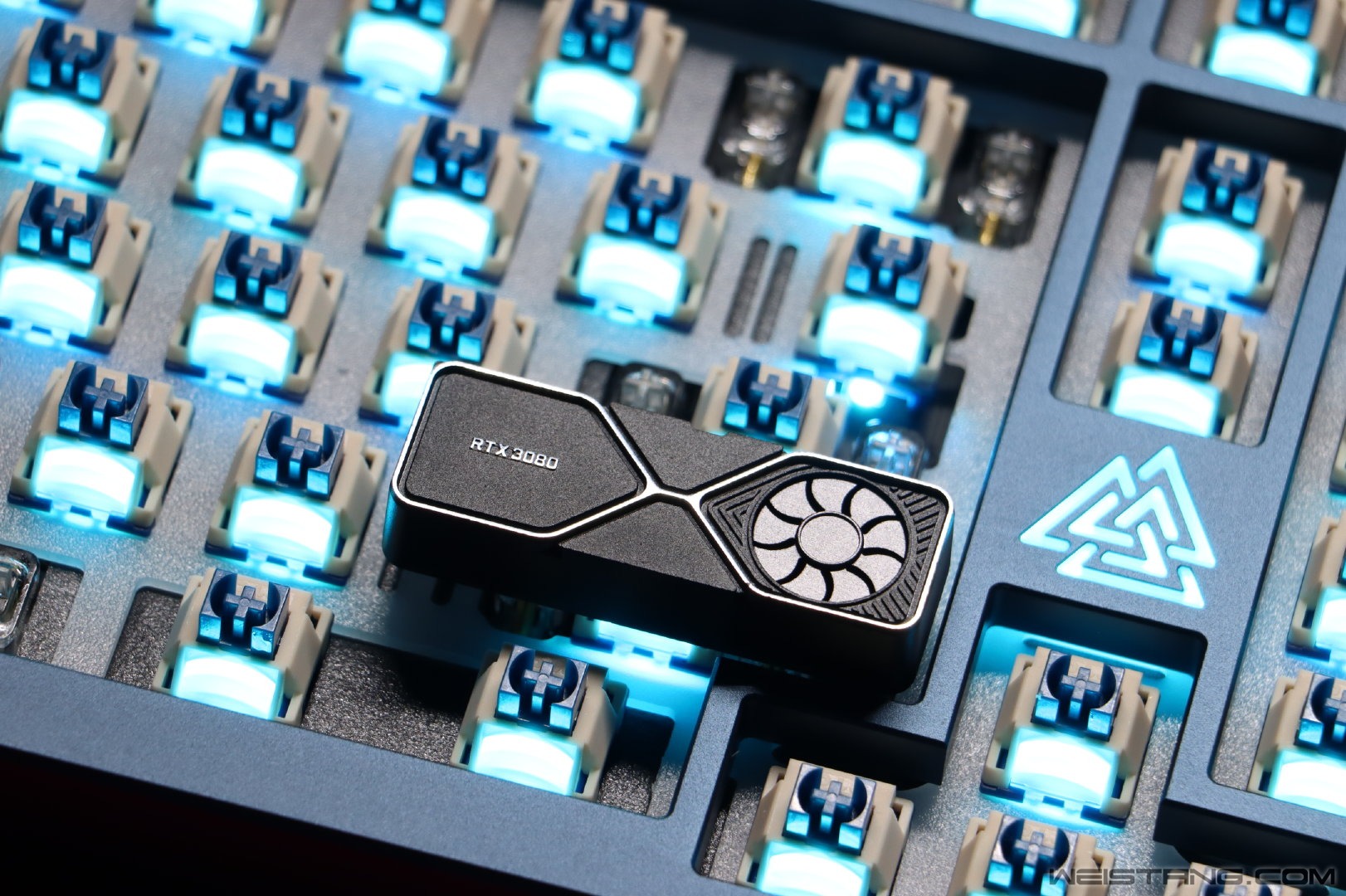

▲显卡键帽高度10mm 长度2.75U 可以安装在键盘的右Shift键上

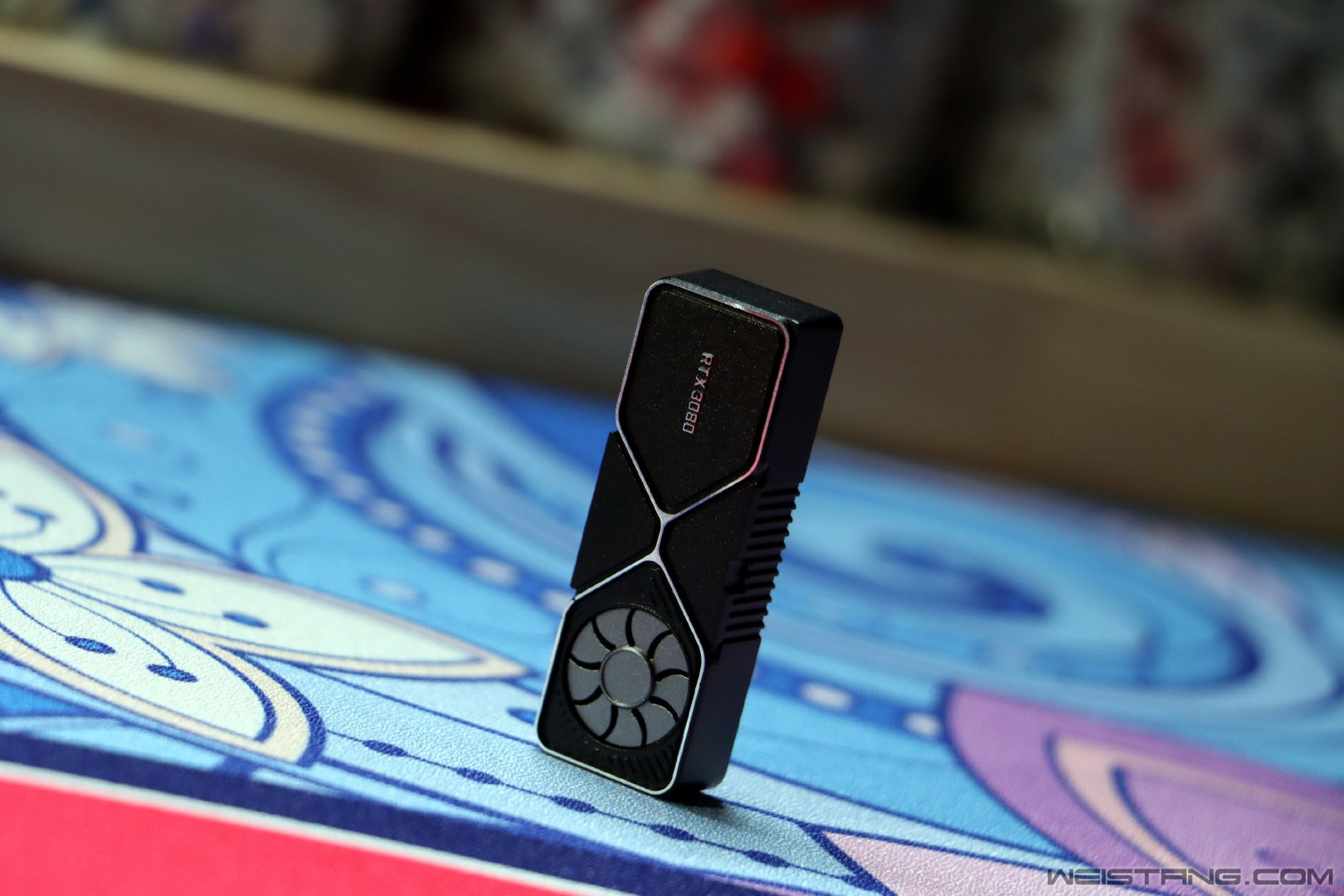

▲扇叶采用分体轴承结构可转动设计，立体雕刻3080显卡的细节、线条和字体，而后进行镜面抛光



四、组装

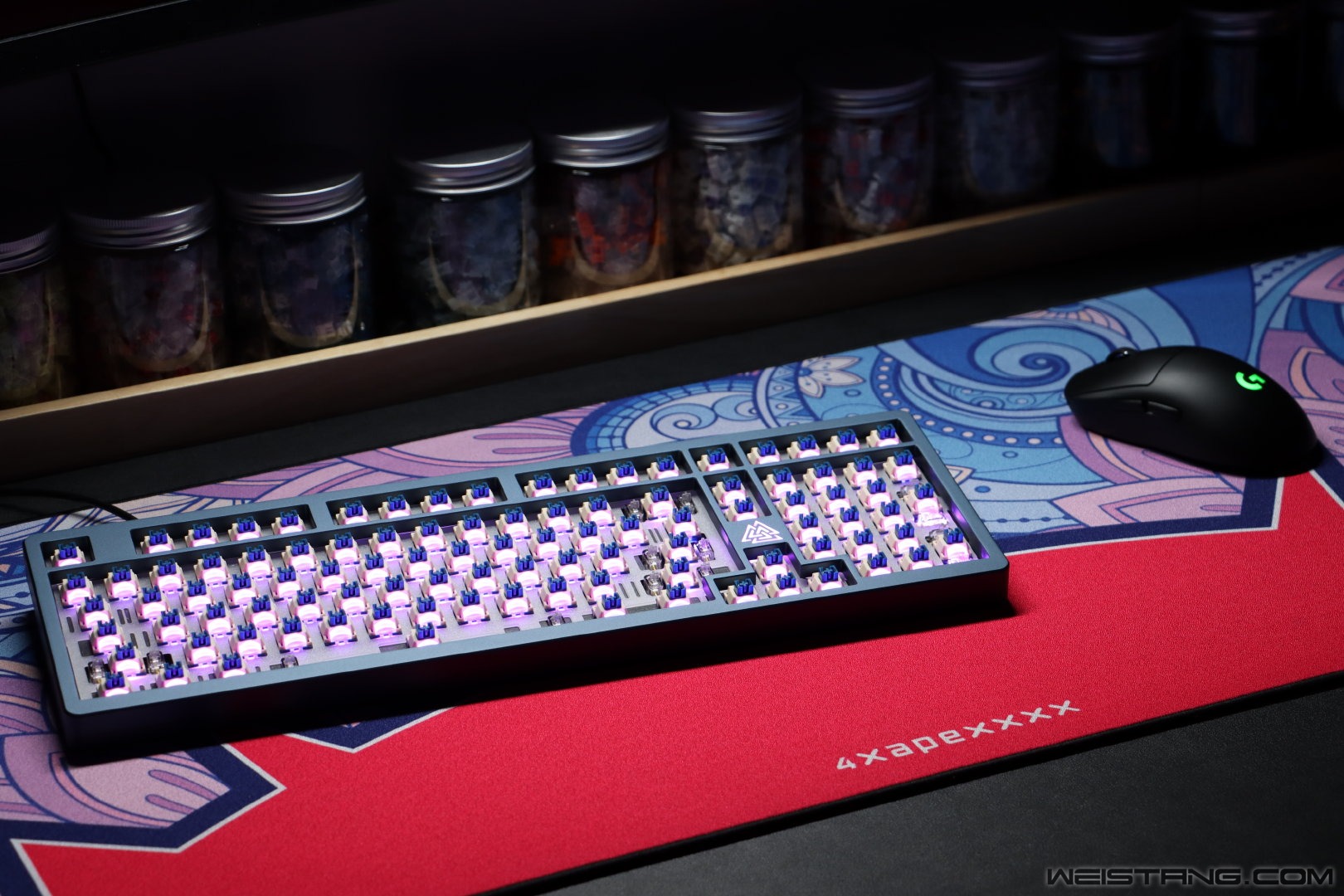

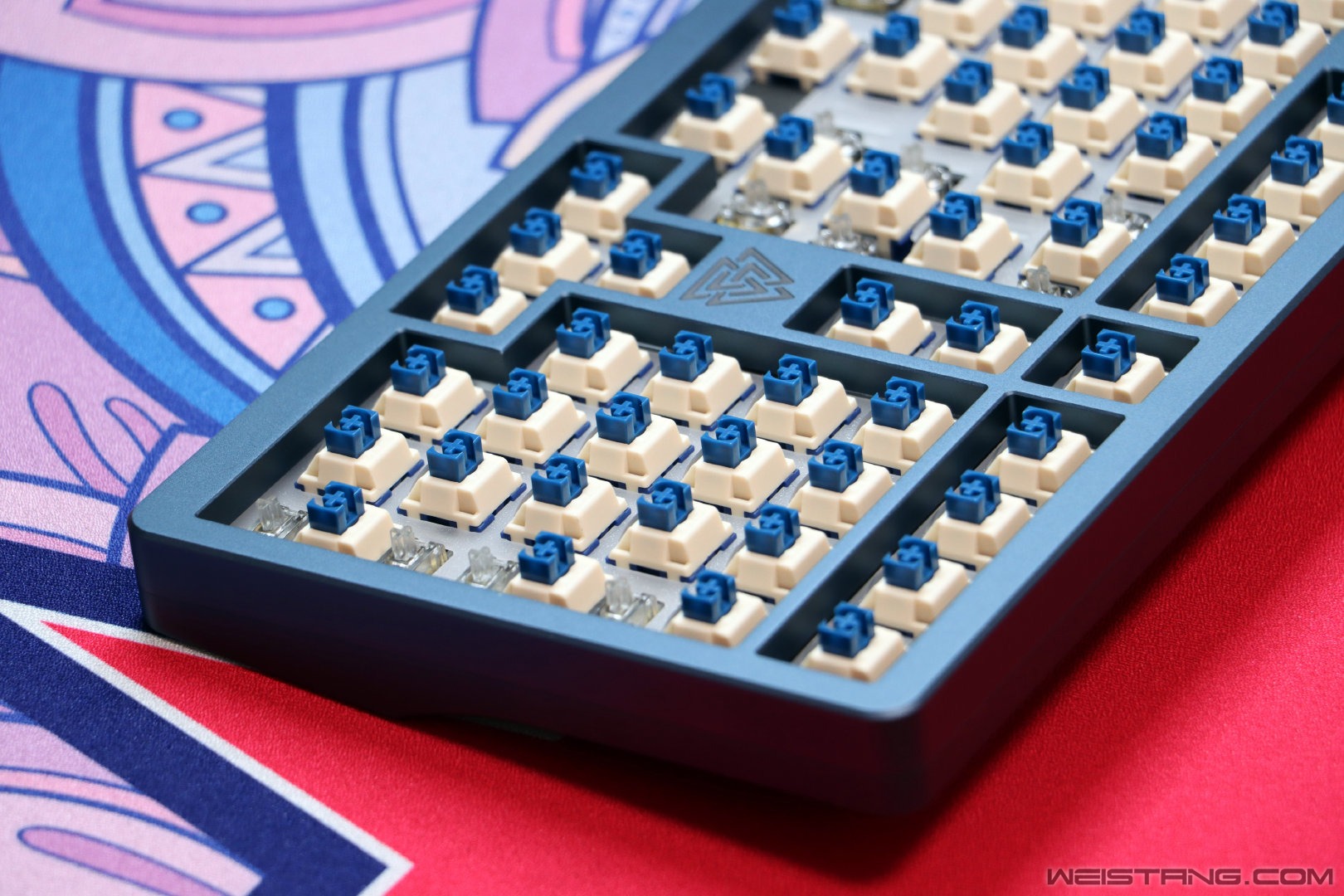

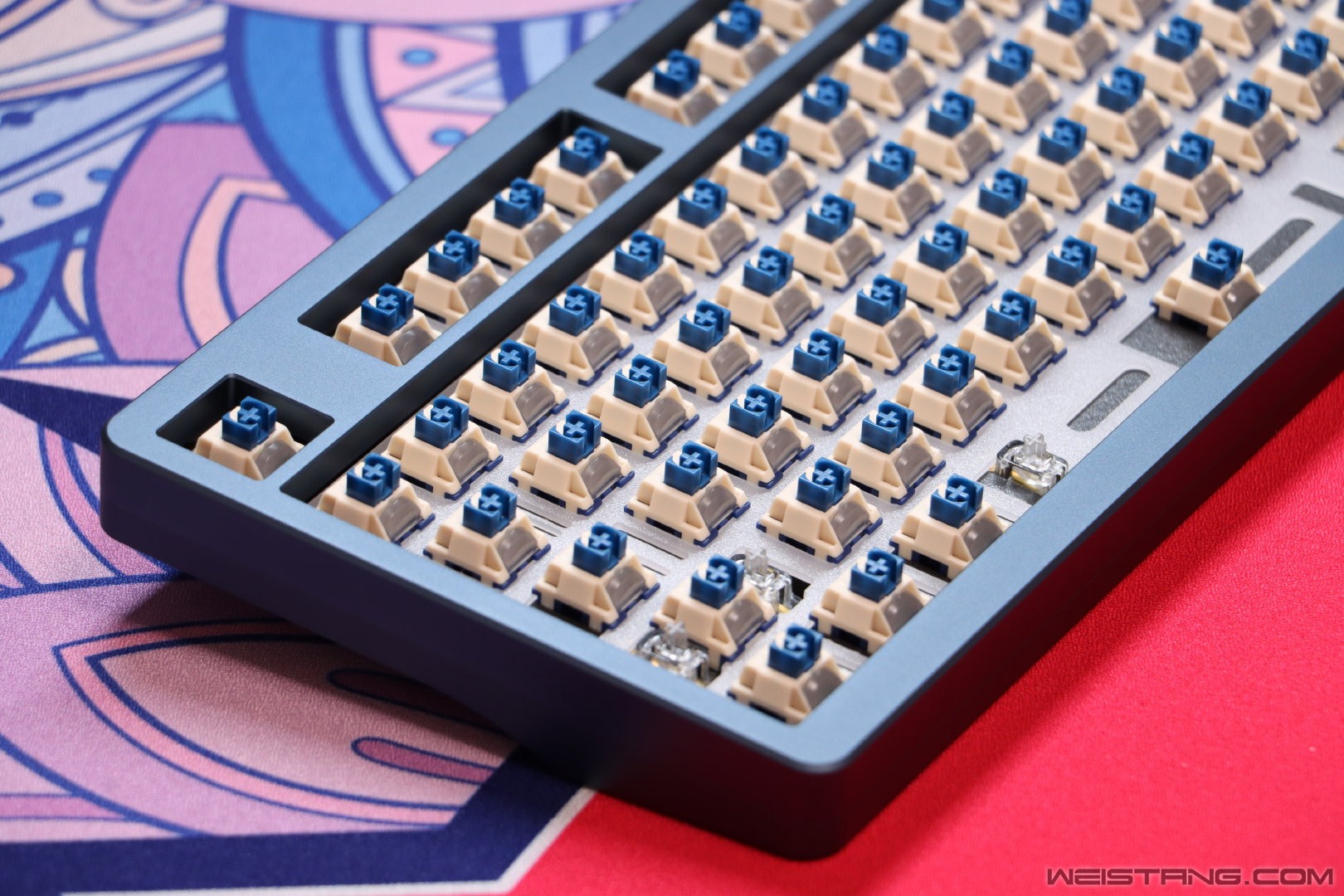

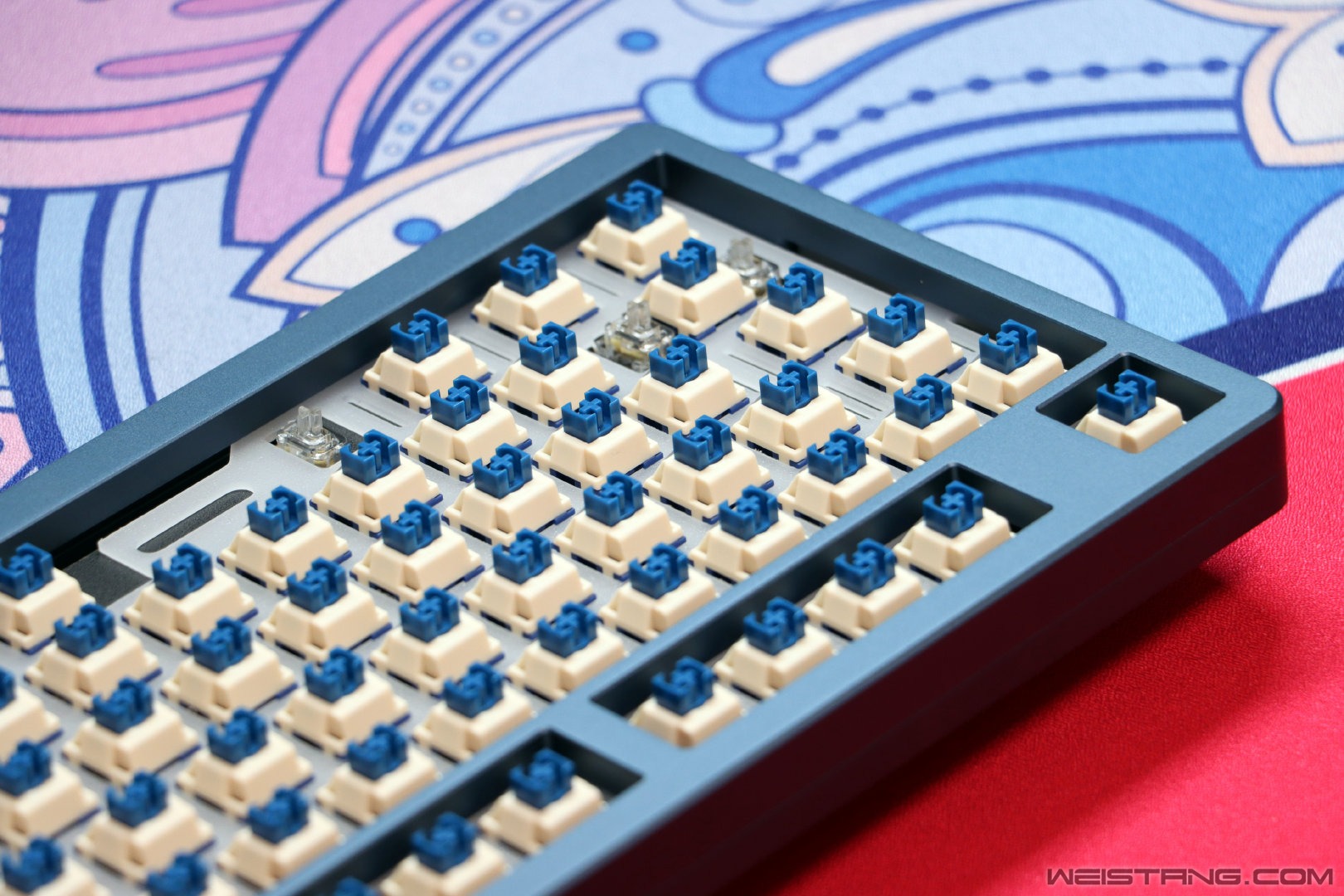

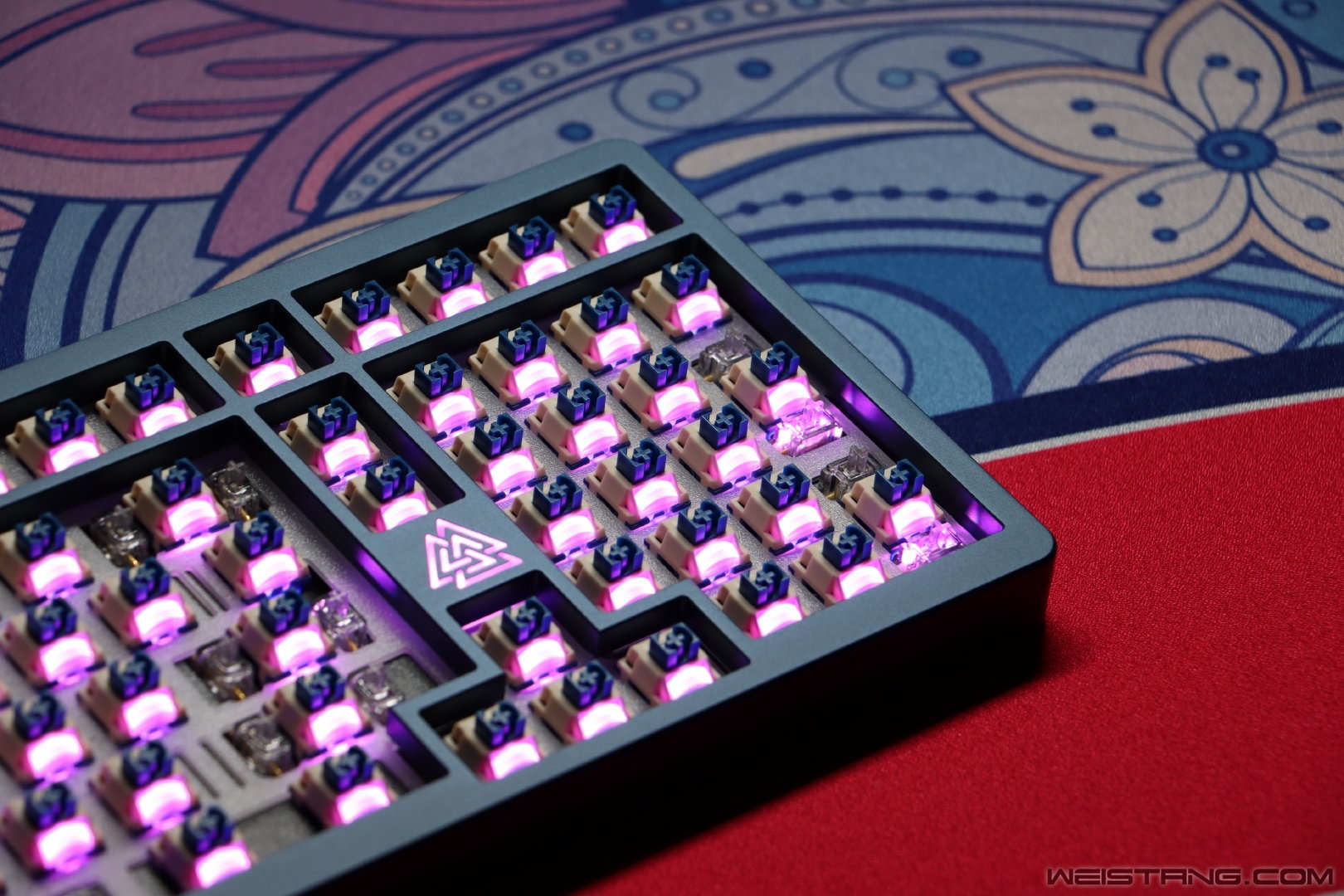

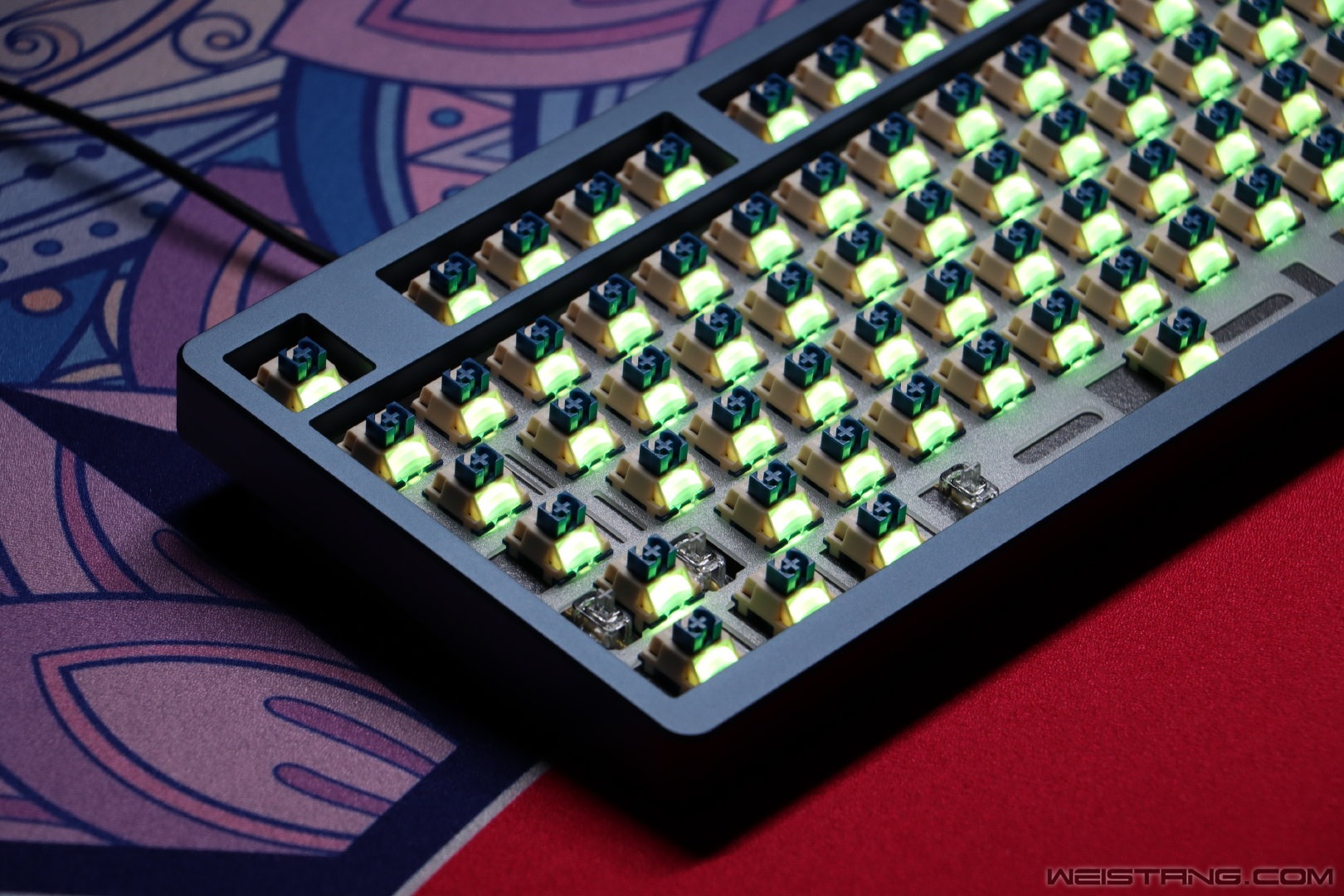

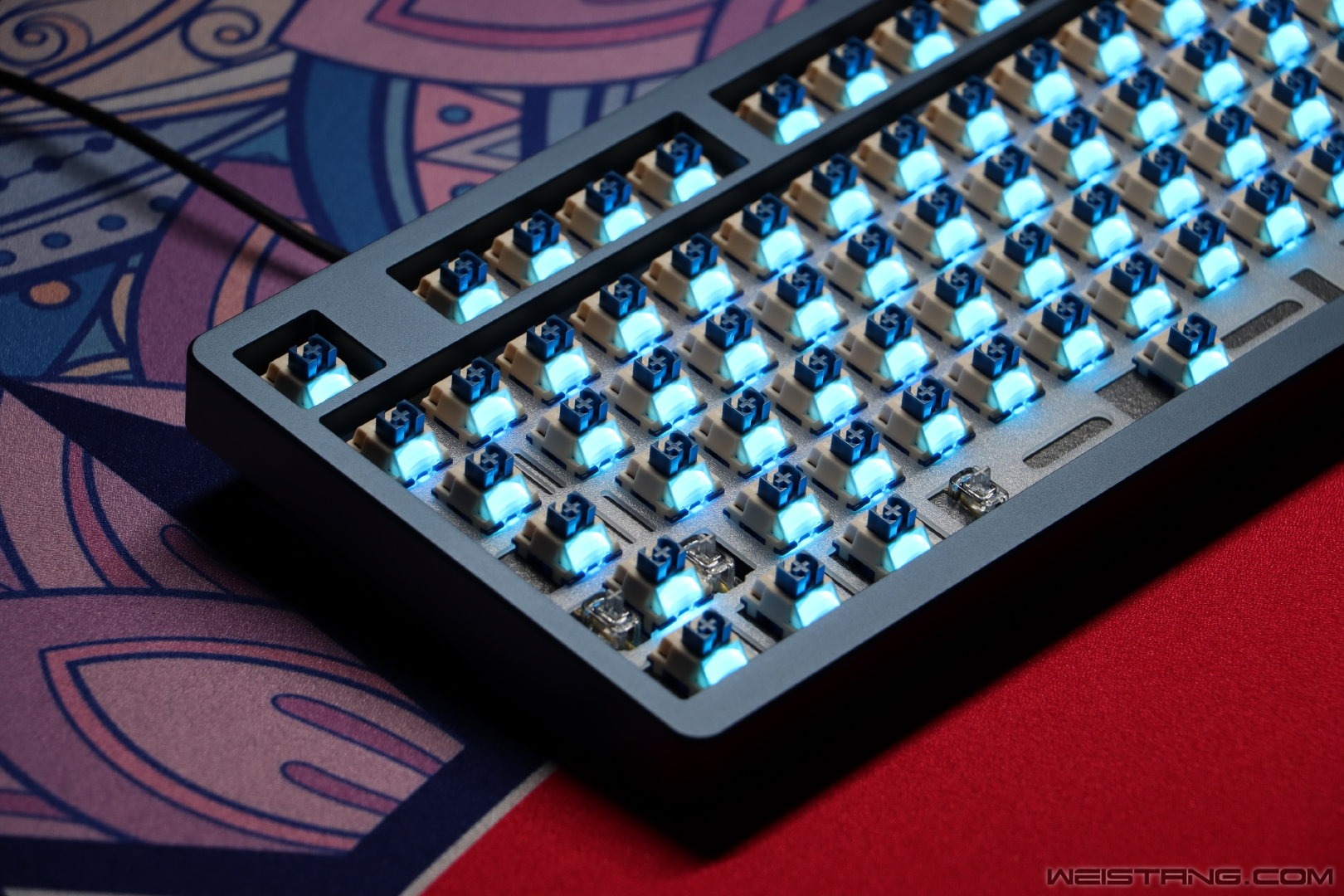

五、图赏
















六、总结

选用PC定位板、安装夹心消音棉、安装底部消音棉 配合金属机身，使用起来手感扎实 声音干净 略微能够感觉到Gasket结构的软弹，Matrix 01轴45g触发的线性手感 用起来很舒服。常规的拼装 常规的调试 组装过程中没有遇到难点 一切都很顺畅，如果近期有在寻找一款单模98键位布局金属套件的玩家 不妨关注一下~
