这次是一个网友的罗技M150无线鼠标，鼠标的滚轮出现滚动时上下跳的故障，显然是滚轮的编码器出了问题，在电脑上确认好故障后要对鼠标进行拆解，更换编码器要确认好尺寸。

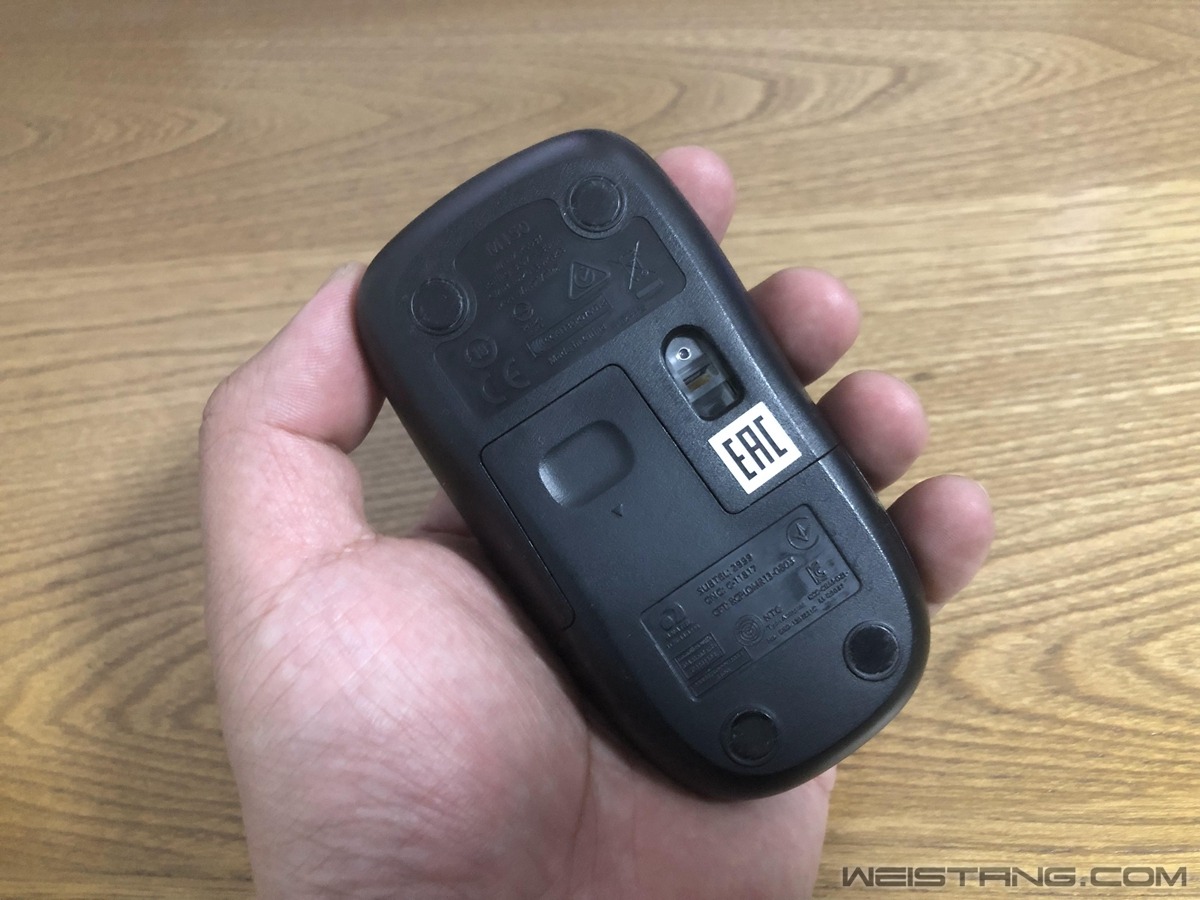

鼠标底部从滑盖下手。

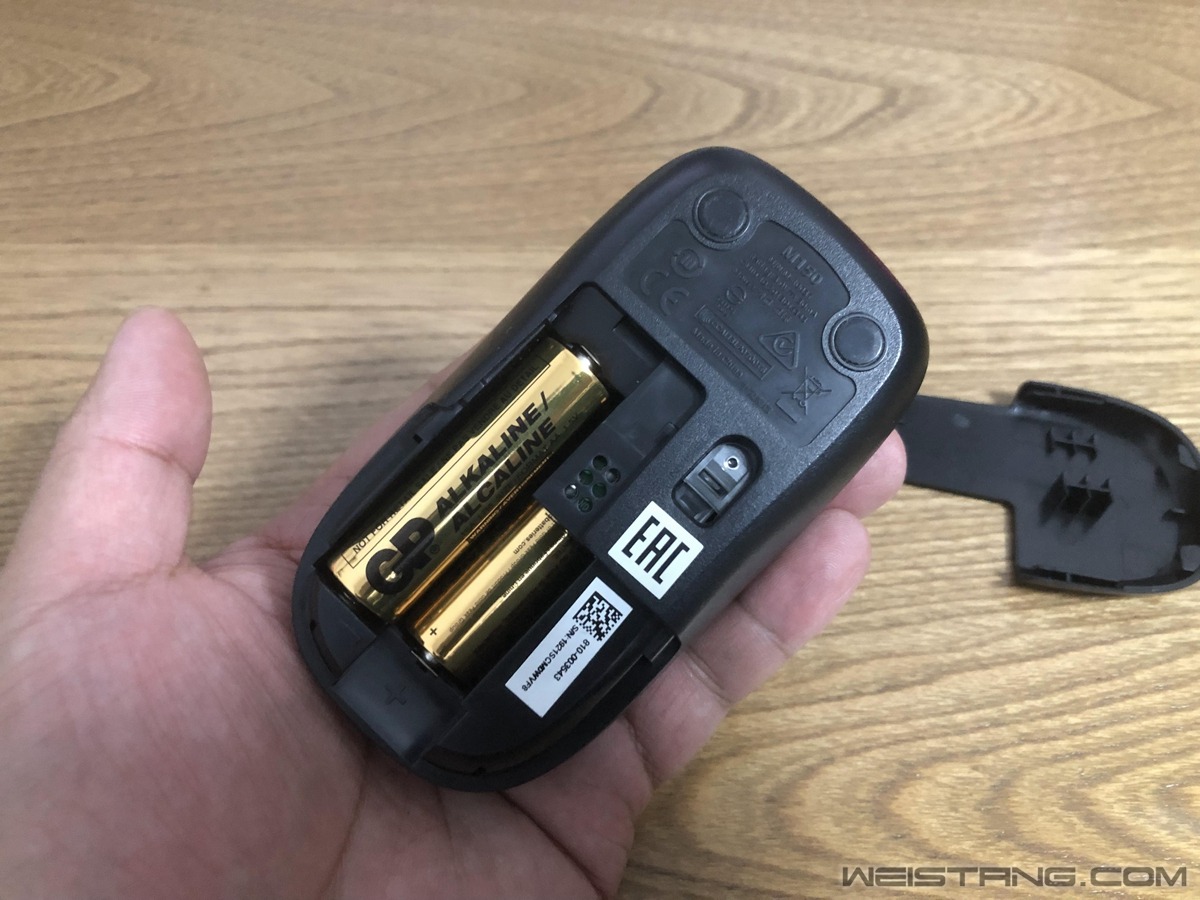

拆掉电池
这里就能看到固定上壳的螺丝了，拆掉螺丝。

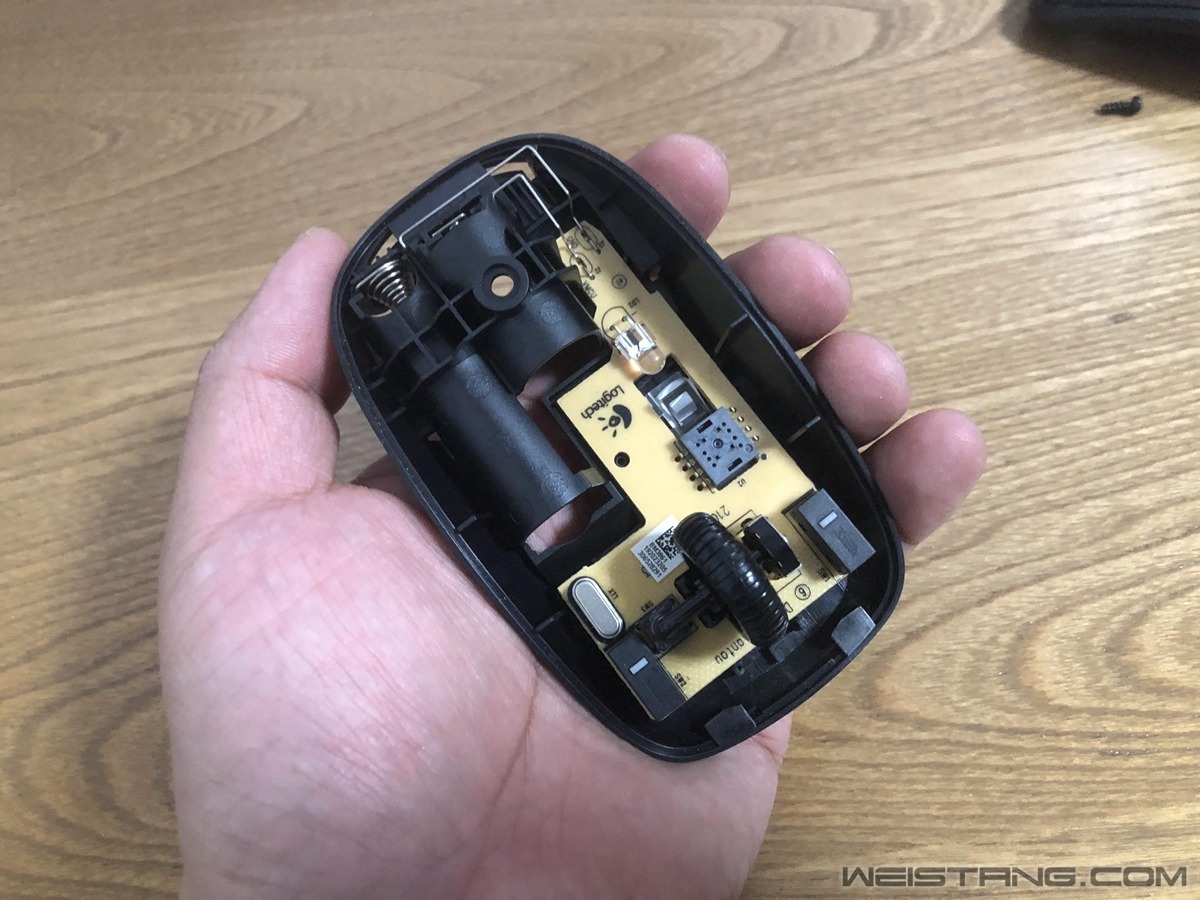

拆掉上壳以后就能看到PCB部分了，罗技的小无线鼠标一般设计都相对简单，性能满足日常学习和办公是完全没问题，当然在省电这块也十分突出。
从鼠标后部把电池的金属触点慢慢拔出来。

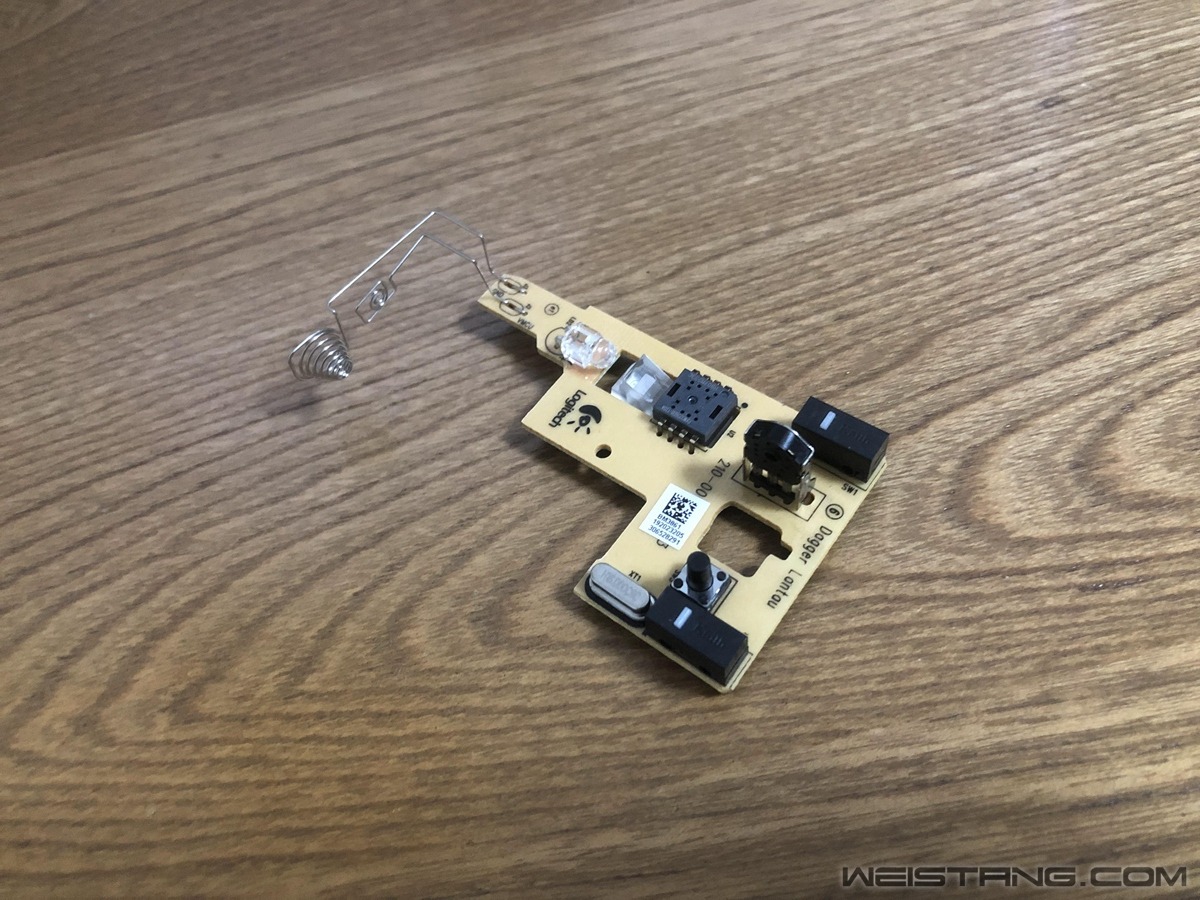

这样整个鼠标的PCB部分就彻底拆出来了。

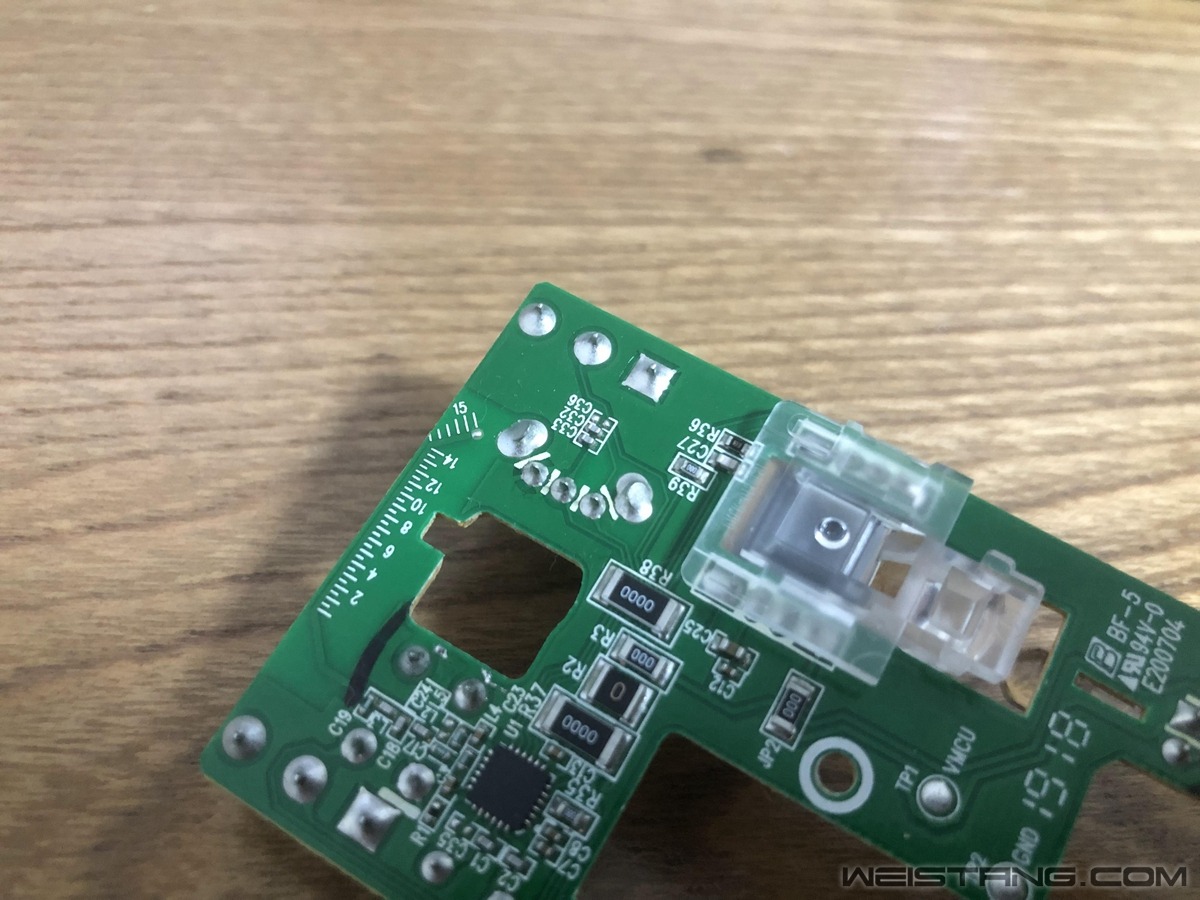

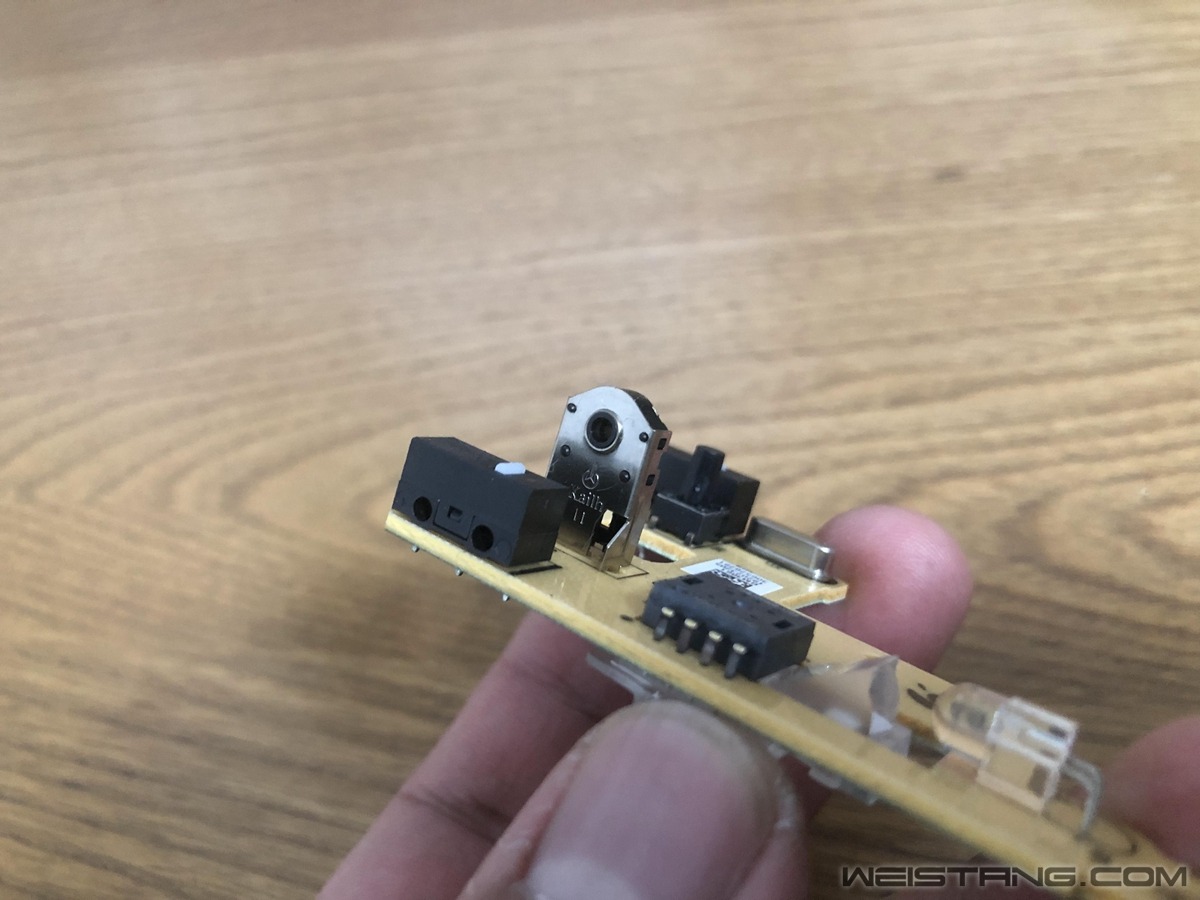

PCB底部特写，焊点和芯片都十分整齐，罗技在鼠标上的做工非常到位。
鼠标左右键采用的是凯华白点微动开关，按键寿命在1000万次，微动成本较低方便罗技控制鼠标价格，一般日常学习和办公的话这个寿命还是可以接受。
滚轮采用的是凯华11mm规格编码器，我们这次的任务就是把这个编码器换掉。

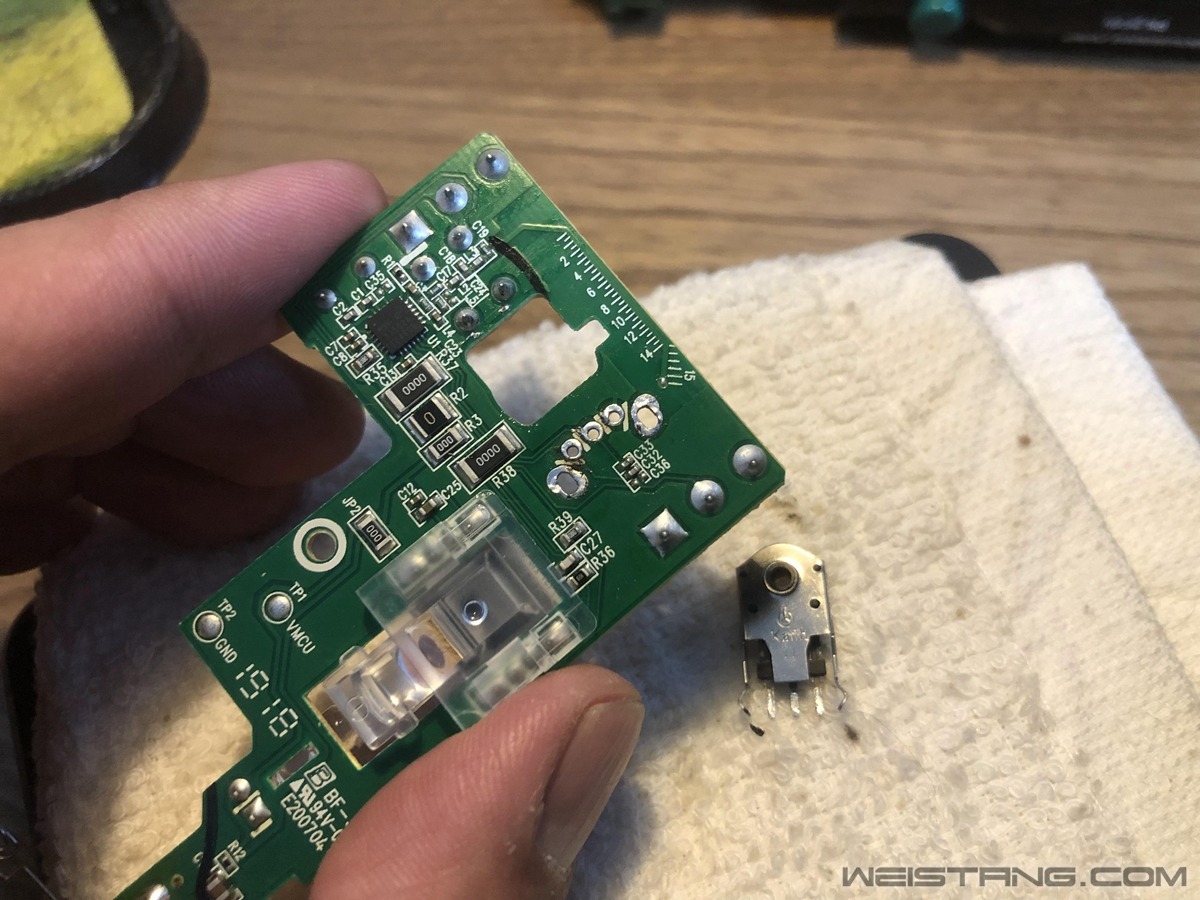

先查看鼠标背面的焊点，各个焊点十分饱满，拆卸焊点前最好在编码器的引脚上刷一些助焊剂。

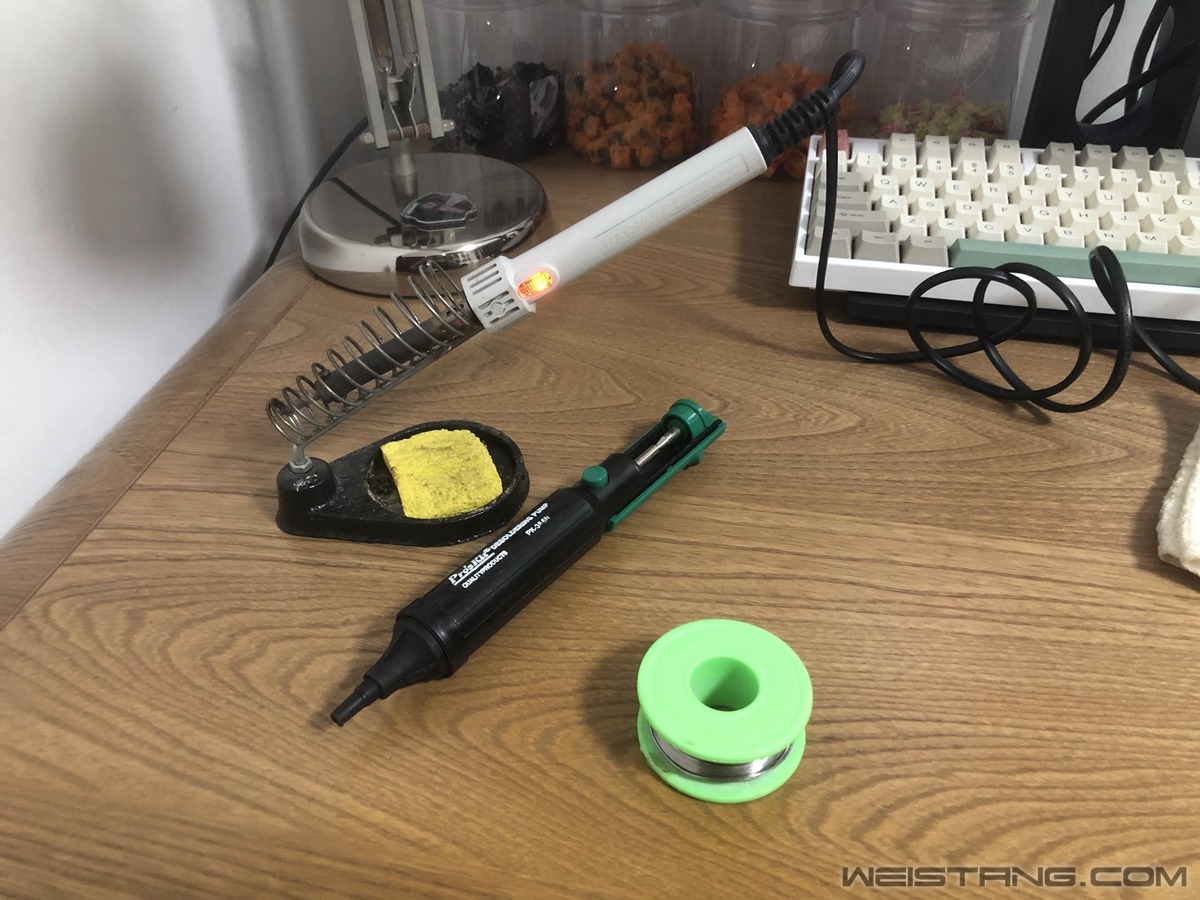

拿出我使用多年的烙铁和吸锡器，还有焊接用到的焊锡丝。
替换的编码器采用的是TTC的11mm规格金轮编码器，这个编码器是TTC专门为电竞鼠标打造的寿命长且刻度感清晰。

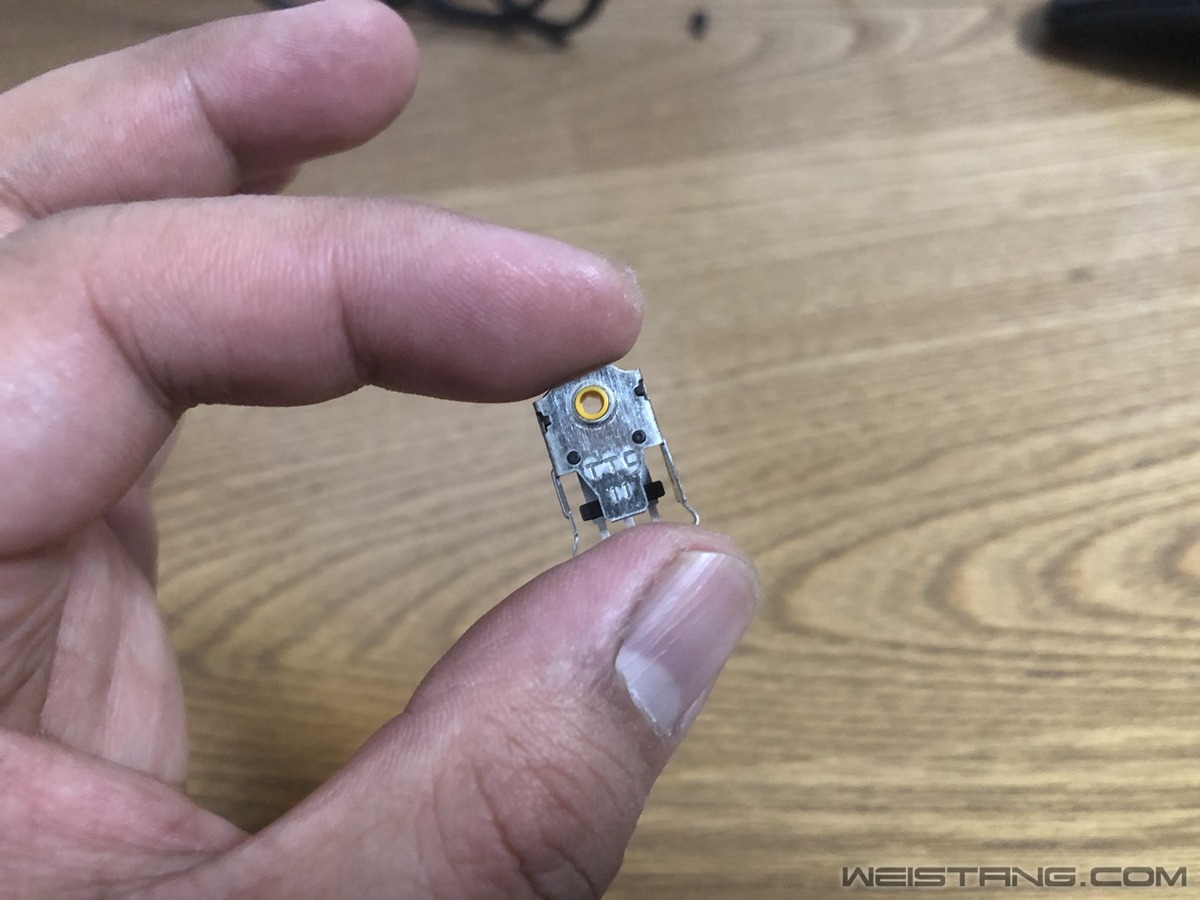

TTC金轮编码器特写

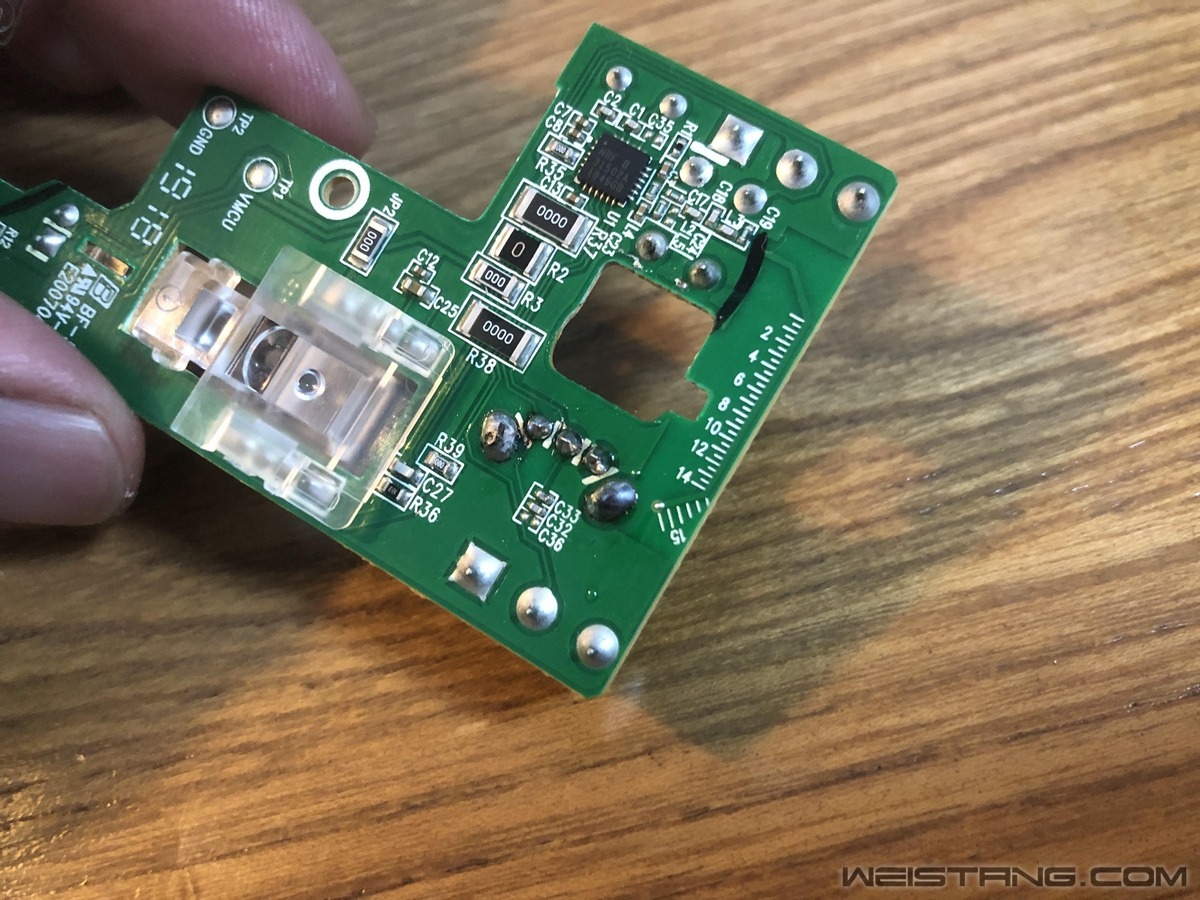

使用烙铁和吸锡器清理焊点部分，焊点清理的十分干净。
把TTC金轮编码器焊接到PCB主板上，这是我焊接的焊点，相对粗糙一些。
编码器特写
最后把鼠标安装回去，通电测试一下鼠标滚轮功能正常，这次维修的过程也就结束了。
PS.编码器有不同的尺寸，常见的就是11mm、9mm、7mm高度编码器所以在购买编码器之前需要先拆解鼠标查看原编码器的高度规格，避免装错滚轮会出问题。
|
