g903hero micro改typec

czx0532 · 发表于 2022-4-12 17:43

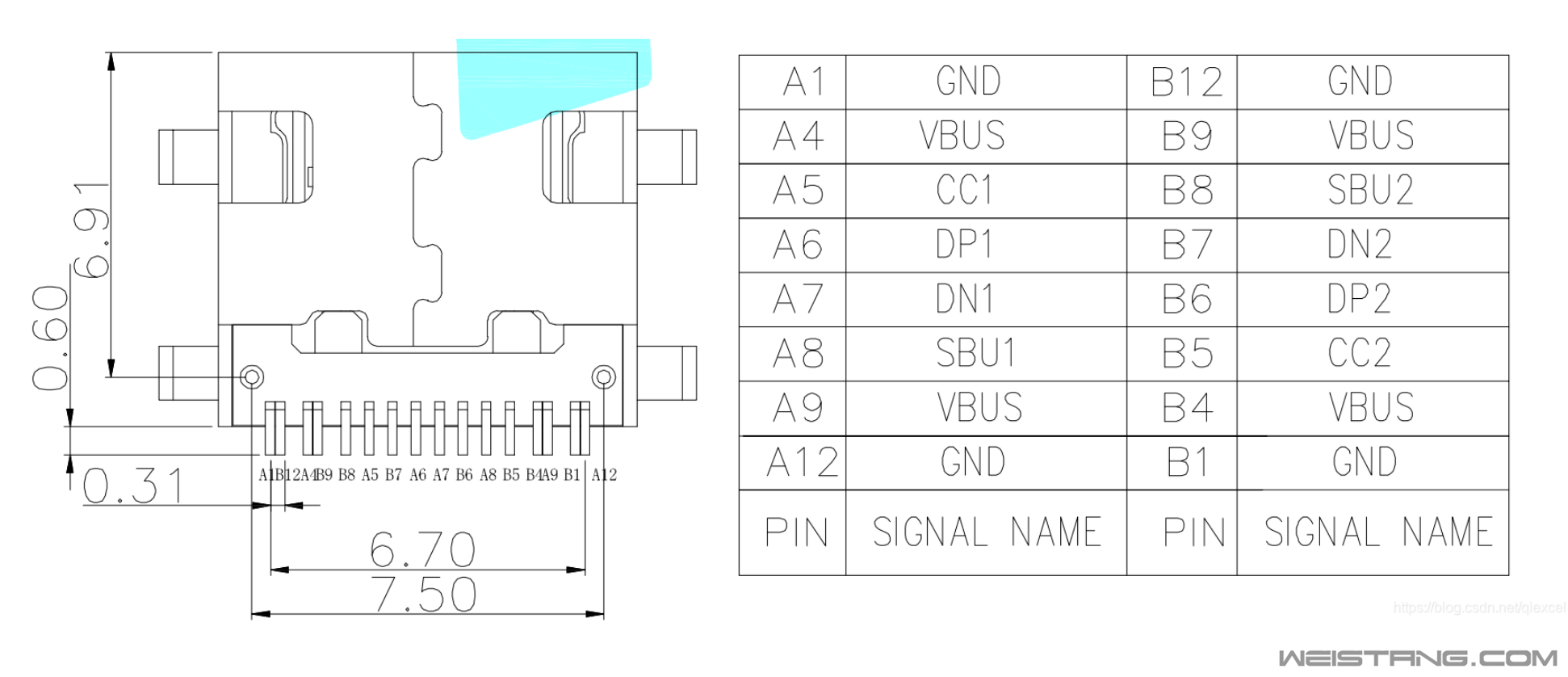

引脚只保留  A4B9 B7 B6 B1A12
前面2个焊脚  向内掰  掰到能插到主板micro焊脚位置
后2个焊脚  和突出的塑料柱  剪掉

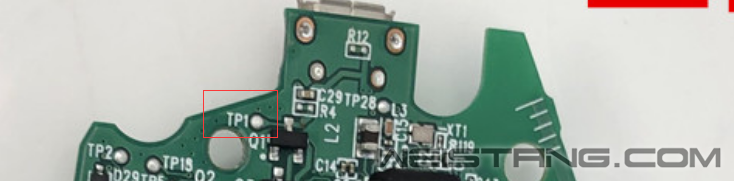

A4B9 5v + 飞线 tp1
B1A12  5v - 飞线 typec 外壳上

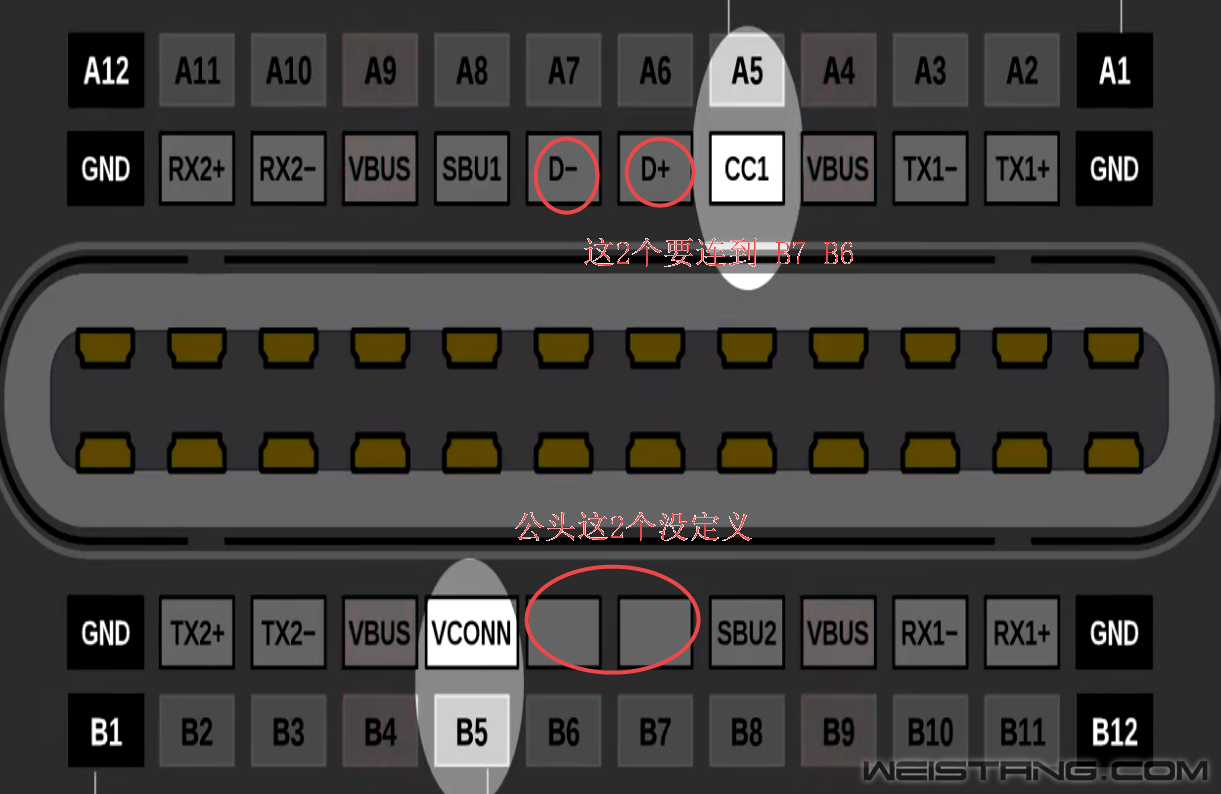

B7 B6 掰弯对应板子上的焊点

原先 micro 的焊盘用绿油绝缘掉

typec 正反插充电没问题
因为A6 A7脚没连鼠标识别不支持 typec的正反插

反正有无线接收器只弄个充电也没啥问题

W.L.Troy · 发表于 2022-4-12 23:12

方案很巧妙。

He1De · 发表于 2022-4-21 02:03

我记得如果是固件升级的话，好像必须要有线连接才行吧。
所以这样搞鼠标是不是就没办法升级固件了
（当然，现在903可能也没啥新固件要升级了）

czx0532 · 发表于 2022-4-21 21:25

本帖最后由 czx0532 于 2022-4-21 21:32 编辑

He1De 发表于 2022-4-21 02:03
我记得如果是固件升级的话，好像必须要有线连接才行吧。
所以这样搞鼠标是不是就没办法升级固件了
（当然 ...

充电两面随便插

数据连接只支持1面 B7 B6 连了没无线接收器也能用搜狗截图22年04月21日2127_1.png

没无线接收器的情况下如果插上没反应就拔下来 typec 反个面在插

He1De · 发表于 2022-4-22 01:42

czx0532 发表于 2022-4-21 21:25
充电两面随便插

数据连接只支持1面 B7 B6 连了没无线接收器也能用

学到了。
