[评测] 【S拆解】极度未知HyperX Stinger2 Wireless云毒刺2无线电竞耳机拆解

[复制链接]
发表于 2023-5-14 00:51 | 显示全部楼层 |阅读模式
〓文前言〓
▼这次我手残了么??不应该啊!!为何不开机啊!?这次的文章可能是残文,产品为极度未知HyperX Stinger2 Wireless云毒刺2无线电竞耳机。

HyperX系列往期产品评测:
HyperX Alloy Origins 65%起源 RGB水轴电竞机械键盘拆解   https://www.weistang.com/thread-123686-1-1.html
HyperX PulsFire HASTE Wireless(旋火无线版)超轻无线电竞鼠标拆解评测   https://www.weistang.com/thread-123321-1-1.html
HyperX Cloud Alpha Wireless(阿尔法无线)DTS电竞游戏耳机拆解评测    https://www.weistang.com/thread-122903-1-1.html
HyperX Cloud Core Wireless(战斧无线)DTS电竞游戏耳机拆解评测   https://www.weistang.com/thread-122621-1-1.html
HyperX Cloud Alpha S(阿尔法S)曜石黑电竞游戏耳机拆解评测   https://www.weistang.com/thread-122458-1-1.html
HyperX Cloud Earbuds云雀 活力黄入耳式电竞耳机简评  https://www.weistang.com/thread-122311-1-1.html
HyperX Alloy Origins 60% RGB电竞机械键盘拆解评测   https://www.weistang.com/thread-122011-1-1.html
HyperX Cloud II(飓风无线版)Wireless+7.1拆解评测  https://www.weistang.com/thread-121675-1-1.html
HyperX Cloud Flight S(天箭S)Qi无线充电方案电竞游戏耳机+Qi充电板  https://www.weistang.com/thread-117277-1-1.html
HyperX Cloud Orbit S(夜鹰S)平面磁单元VR电竞游戏耳机   https://www.weistang.com/thread-116458-1-1.html
HyperX PulseFire Core(脉冲)鼠标&Wrist Rest(海岸)凝胶手托   https://www.weistang.com/thread-116258-1-1.html
HyperX Cloud Earbuds 云雀入耳式耳机简评   https://www.weistang.com/thread-114922-1-1.html
HyperX Cloud Alpha(阿尔法)耳机   https://www.weistang.com/thread-113995-1-1.html
HyperX Alloy Elite RGB(阿洛伊)机械键盘拆解 https://www.weistang.com/thread-111037-1-1.html
HyperX Alloy Elite(阿洛伊 精英版)机械键盘拆解  https://www.weistang.com/thread-110874-1-1.html
HyperX Pulsefire逆火FPS鼠标拆解 https://www.weistang.com/thread-50838-1-1.html

〓参数〓
1.单元:50mm铷磁单元。
2.单元频响:频率响应10Hz – 20200Hz。总谐波失真≤2% 。
3.MIC特点:旋出即用(收回即静音)双向卸降噪麦克,附送防风海绵套。
4.线缆长度:Type-C转USB-A口接驳线,线长51CM,线径3.5MM,重16g。
5.重量:288g 。
6.音效:DTS  Headphone:X  Spatial Audio空间音效。
7.驱动/支持:USB-A即插即用(2.4G无线适配器,工作范围20m)。支持Ngenuity软件。兼容PC。内置锂电池支持20h续航。
8.保修:2年质保。

〓开箱〓
▼极度未知HyperX Stinger2 Wireless云毒刺2无线电竞耳机外包装正面。
▼包装盒背面。
▼依旧是“抽屉式”设计,内部采用较硬材质的吹塑塑料做内构支撑保护。
▼极度未知HyperX Stinger2 Wireless云毒刺2无线电竞耳机全家福:耳机主体X1、Type-C转USB-A接驳线X1、2.4G信号适配器X1、Mic防风罩棉X1、说明书质保卡X2。

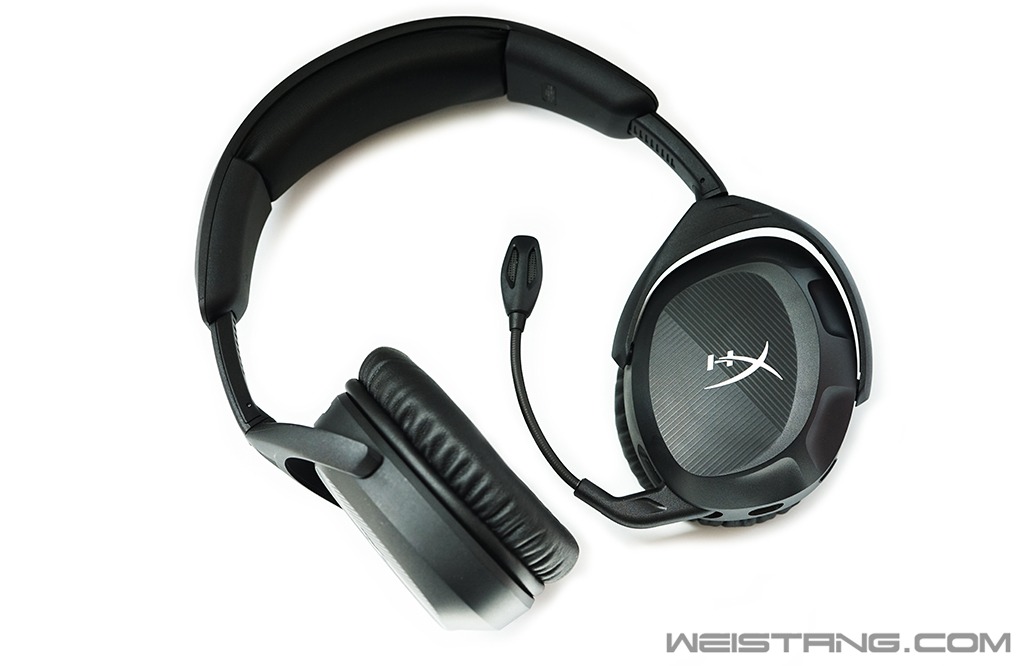

▼先上架子整体展示。
▼展示2。
▼展示3。
▼展示4。
▼展示5。
▼展示6。
▼展示7。
▼展示8。
▼展示9。
▼头梁部分设计很好。比较宽大,且头棉的支撑厚度也高。
▼单元支持平转,可以适应更多头型佩戴。
▼平转单元效果。
▼2.4G无线适配器,有效支持范围为20m。
▼Type-C转USB接驳线缆。主要是用来给设备充电与固件升级用。
〓细节〓
▼头梁的HyperX部分LOGO做了凹文镜面效果,配合以斜纹浮凸装饰纹路。

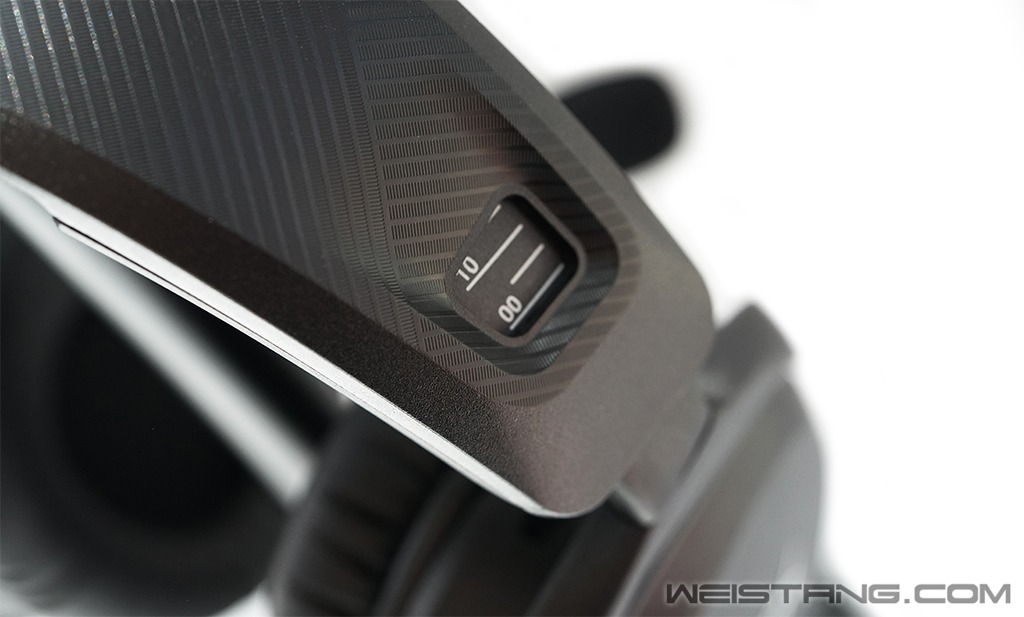

▼头梁侧面做了刻度开窗标尺。
▼右侧单元仅设计有无极音量调节旋钮。
▼右侧单元侧面效果。
▼单元LOGO标识及周边斜条纹路(斜纹均为浮凸,可见模具水准很高)。
▼左侧单元设计有旋出式MIC,该结构为90度设计,旋出即工作/收回即静音。
▼左侧单元下部设计有Type-C接驳口、Power键(长按3s即可实现开机配对)。
▼头梁与单元转接部分结构。

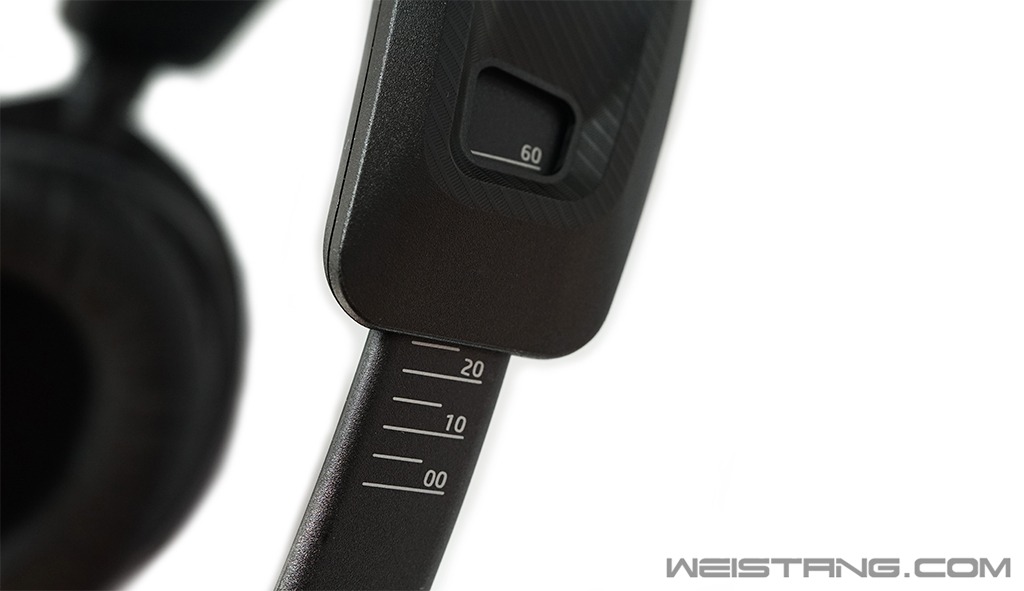

▼带有明显阻尼感的刻度伸缩头梁。
▼伸缩头梁内部。
▼HyperX官宣说升级改进了这个耳罩的材质。可以看出蛋白皮的细节纹路。
▼ 驻极体降噪电容麦克风,可以看出是无状态指示灯的。
▼MIC旋转结构外观。
▼伸缩杆部分与单元总成也有一定的微转动结构设计。
▼单元顶部留有导声孔,这次好像设计挺长的。
▼人造革蛋白皮耳棉。
〓拆解〓

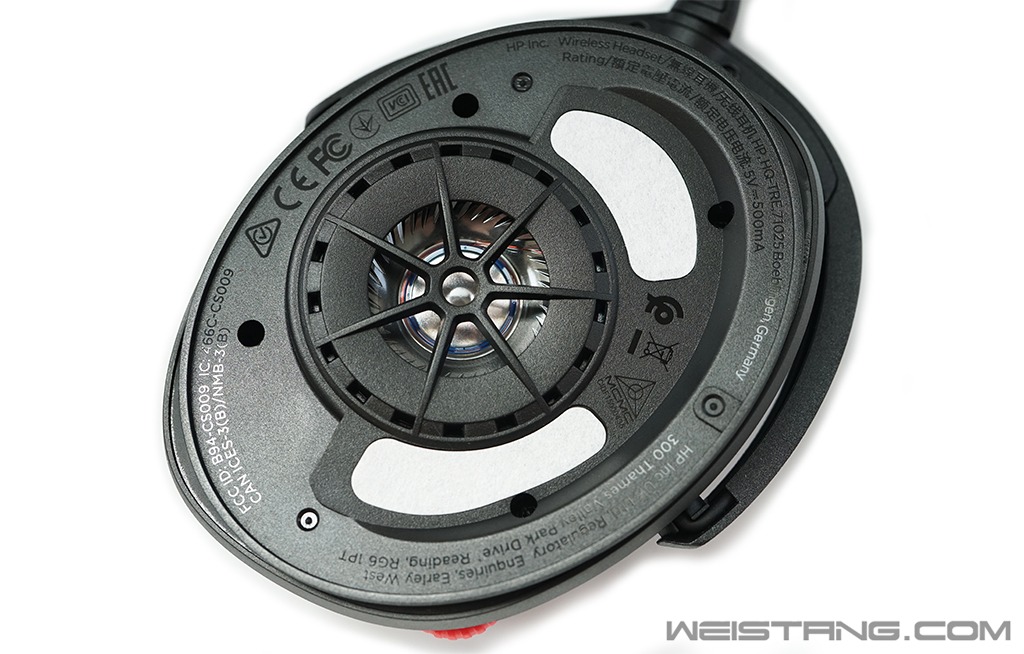

▼移除耳棉后可以看到单元内侧结构。下图为右单元。
▼下图为左单元内侧。
▼移除4条螺丝,即可分离单元上壳总成。
▼先看左侧单元,可以看到耳机内部由于MIC的功能设计,采用了两块子PCB板,二者采用排线连接。
▼左侧单元主板内集成了2.4G射频天线模块总成。无线射频ASoc为Skyworks(思佳讯)方案,Avnera Tw2212  P0。
▼主板背面。可以看到FPC连接端子。
▼注意看红圈处的“白色齿牙”,这就是90度旋转出MIC后实现工作的原理,旋转由于MIC末端会顶起“白色齿牙”继而使MIC工作。
▼单元依旧采用黑胶进行密封单元。
▼右侧单元内部则更为简单,只设计了无极音量调节旋钮及一枚锂聚合物电池。
▼音量拨轮内做了润滑油涂抹,保证工作的顺滑性。同时,对线缆焊接部分也做了黑胶加固保护。

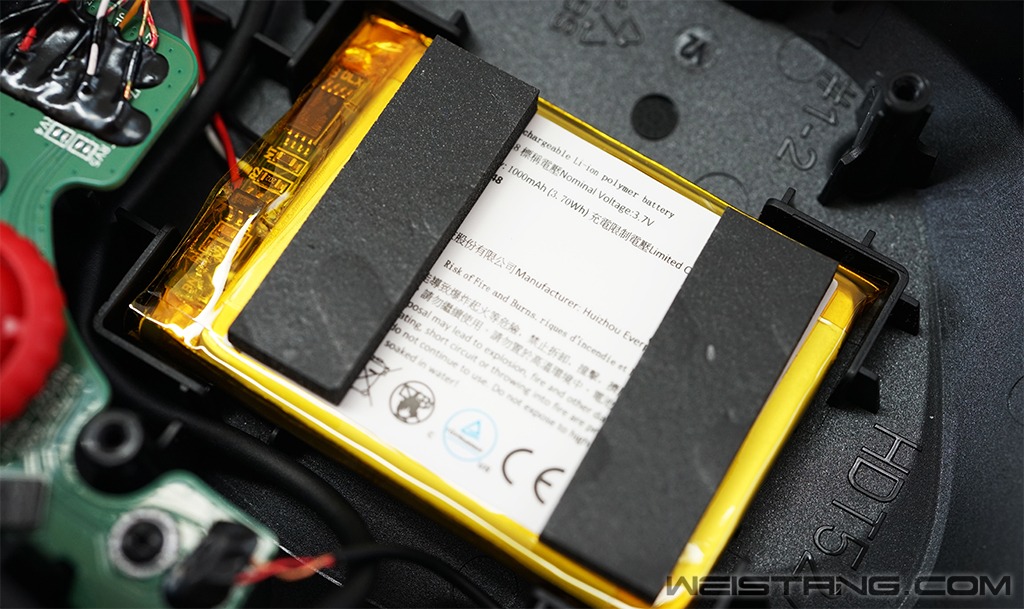

▼电池由惠州市恒泰科技(huizhou everpower)提供,标称1000mAh(3.7Wh),电压3.7v。
▼自此,耳机拆解完成,至于后续下文,一言难尽。
