罗技MX Master 3升级改造

闹闹不闹 · 发表于 2023-9-11 08:12

不得不说，作为一个高昂售价的办公旗舰鼠标，Master3的微动寿命真是让人恼火。用了一年半左键开始双击，又过了半年，中键现在画图也出现问题了。所以决定拆开研究一下。

闹闹不闹 · 发表于 2023-9-11 08:20

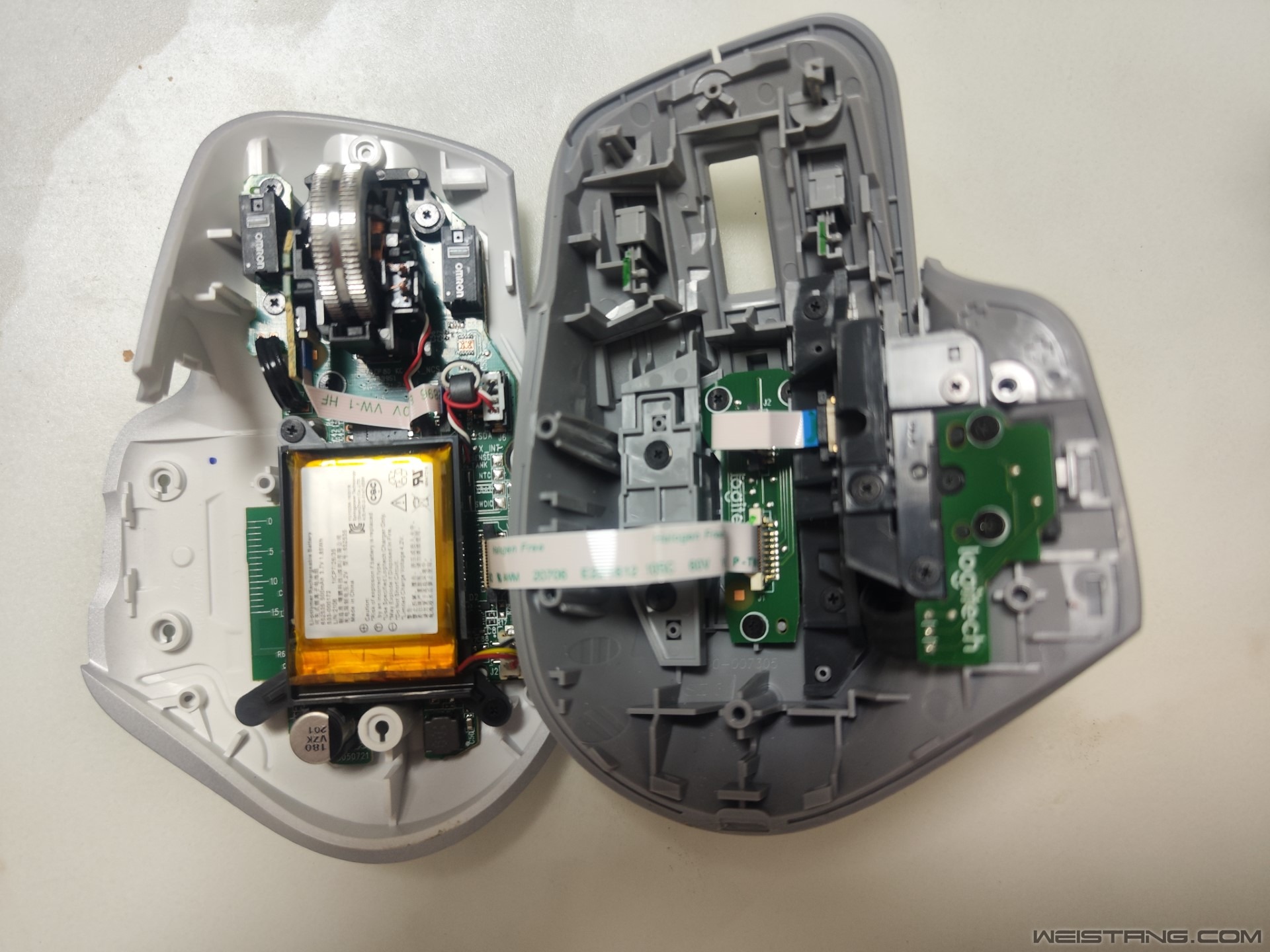

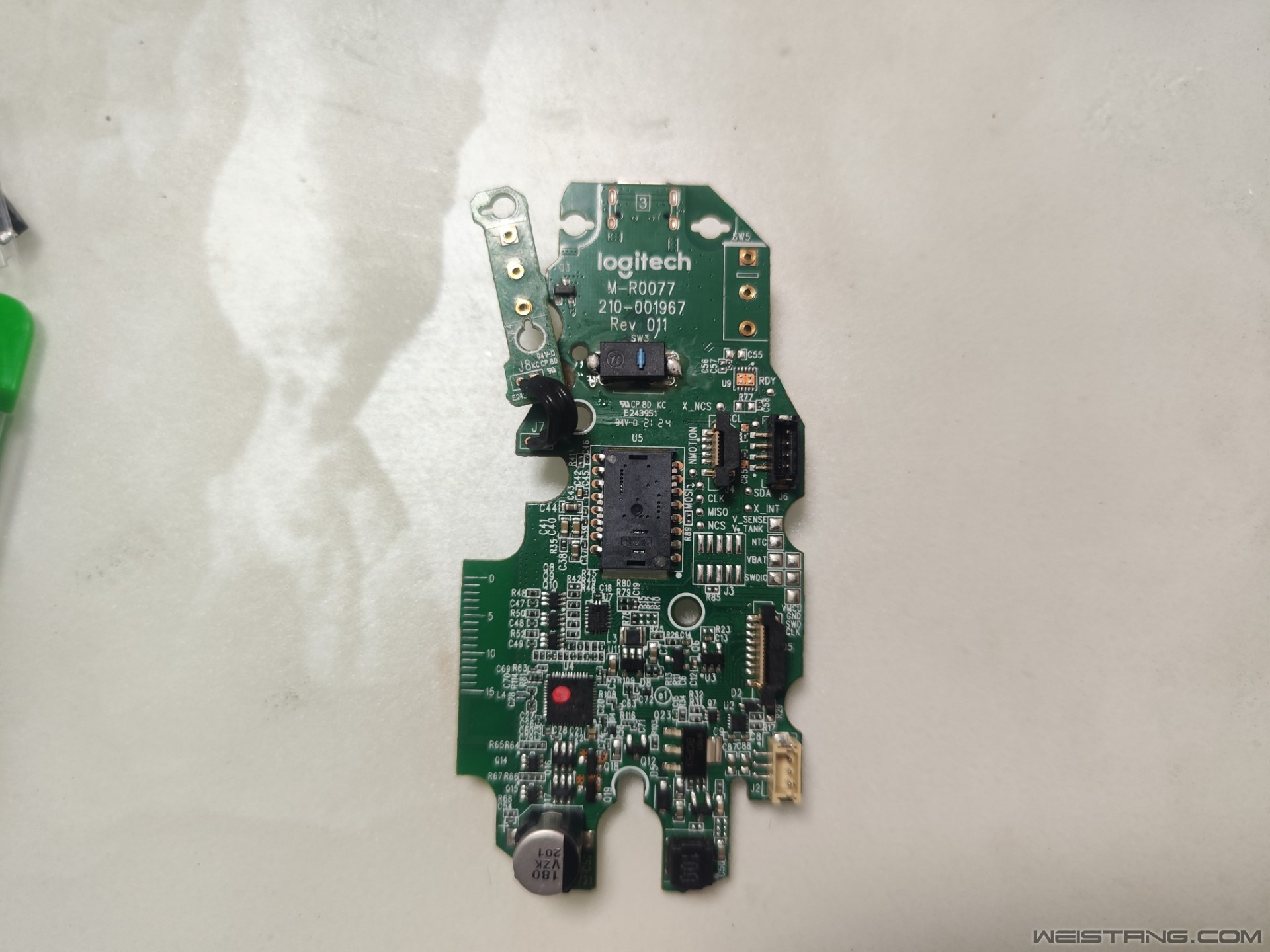

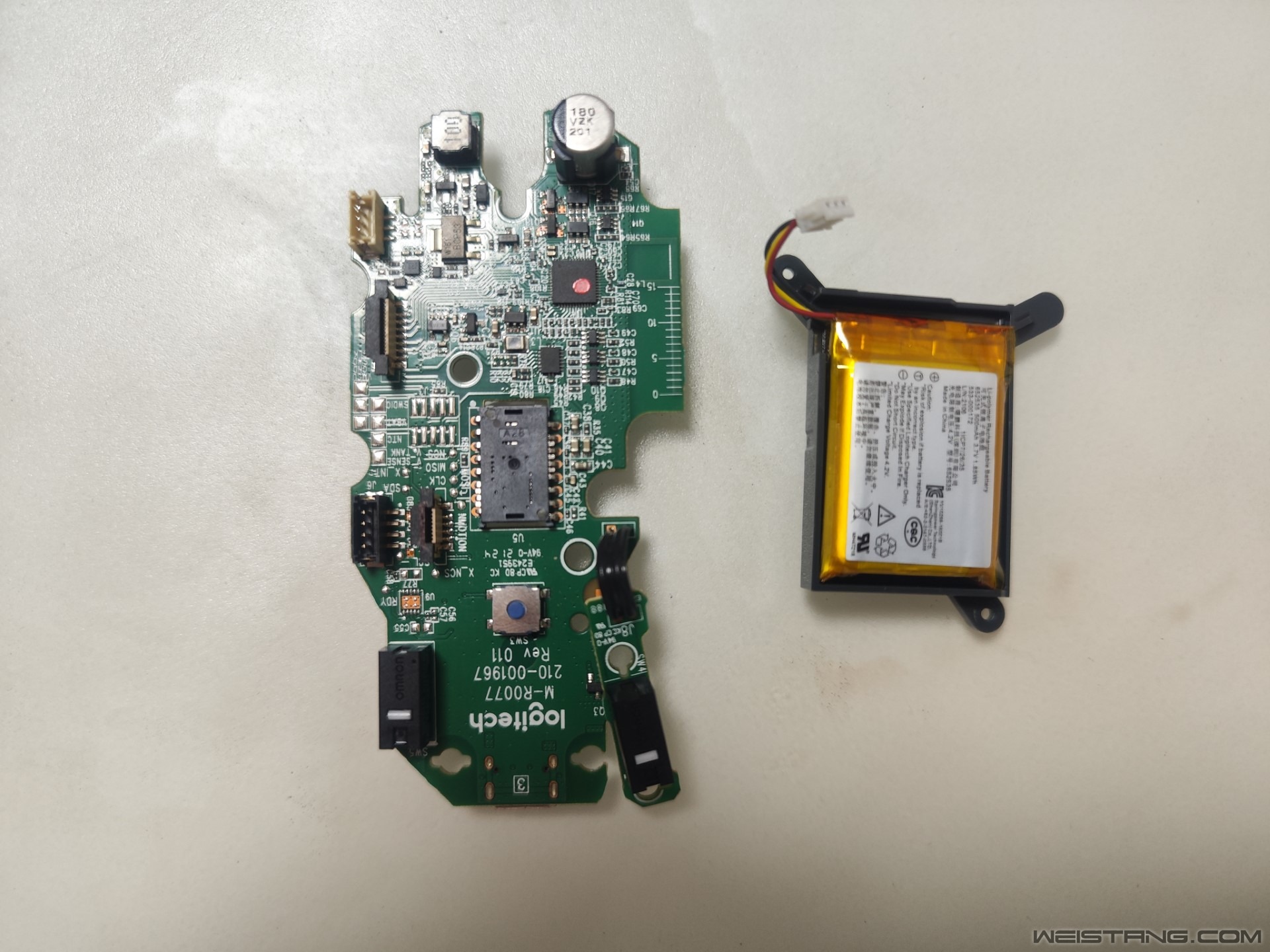

这是主板拆出来的样子

闹闹不闹 · 发表于 2023-9-11 08:30

本帖最后由闹闹不闹于 2023-9-19 06:12 编辑

默认鼠标左右按键是欧姆龙低端的10M，寿命1000w次，不得不说真抠门。。鼠标中键那个更是寿命10w次的垃圾。。。不过左右按键好说，那个中键就比较烦咯，这种贴片微动寿命都很可怜。楼楼又经常会用到CAD，中键用的还是蛮多的。

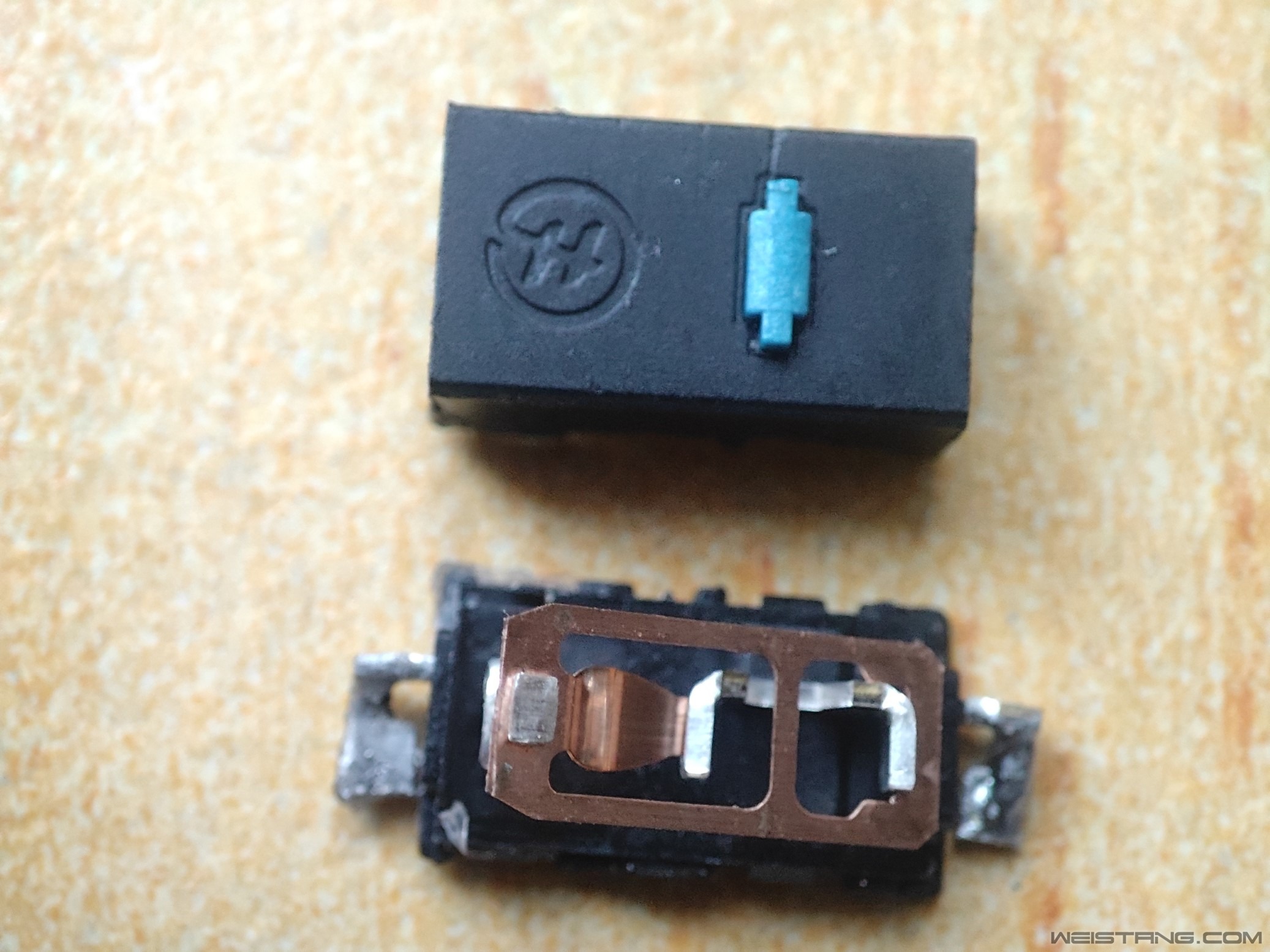

后来找来找去，找到这款微动，寿命2000w次应该是目前贴片微动寿命之最了吧？拆开发现它的结构和常规三脚微动类似，跟那些方形贴片微动用一个圆片做开关完全不一样。不过这个微动和原装差异还是很大的，比原装稍微高了一点点，引脚位置也完全不同。。

闹闹不闹 · 发表于 2023-9-11 08:35

本帖最后由闹闹不闹于 2023-9-11 09:49 编辑

首先拆卸原装微动。这个很简单，用热风枪或者电烙铁加热取下就行了。但是崩溃的是作为无经验的小白，在取下贴片微动的时候带走了焊盘导致主板报废了一半。然后又不知道洗板水居然会腐蚀那个光学透镜，在一顿喜刷刷之后这个主板彻底报废了。

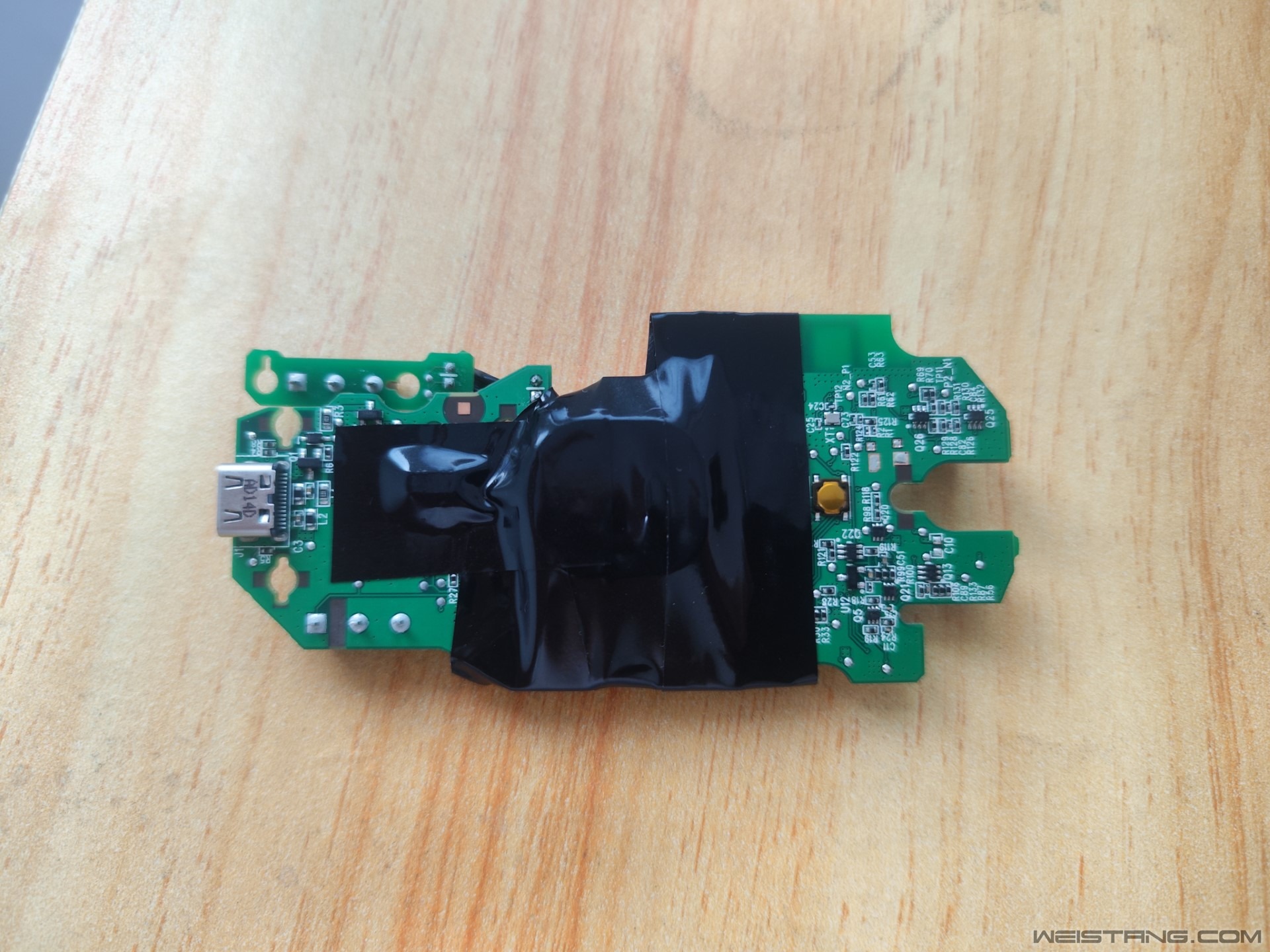

不得不斥巨资重新买了一块主板。后来就学乖了，用胶布先给他包的严严实实的再进行拆装

闹闹不闹 · 发表于 2023-9-11 08:38

重新开工，准备一下工具

闹闹不闹 · 发表于 2023-9-11 08:43

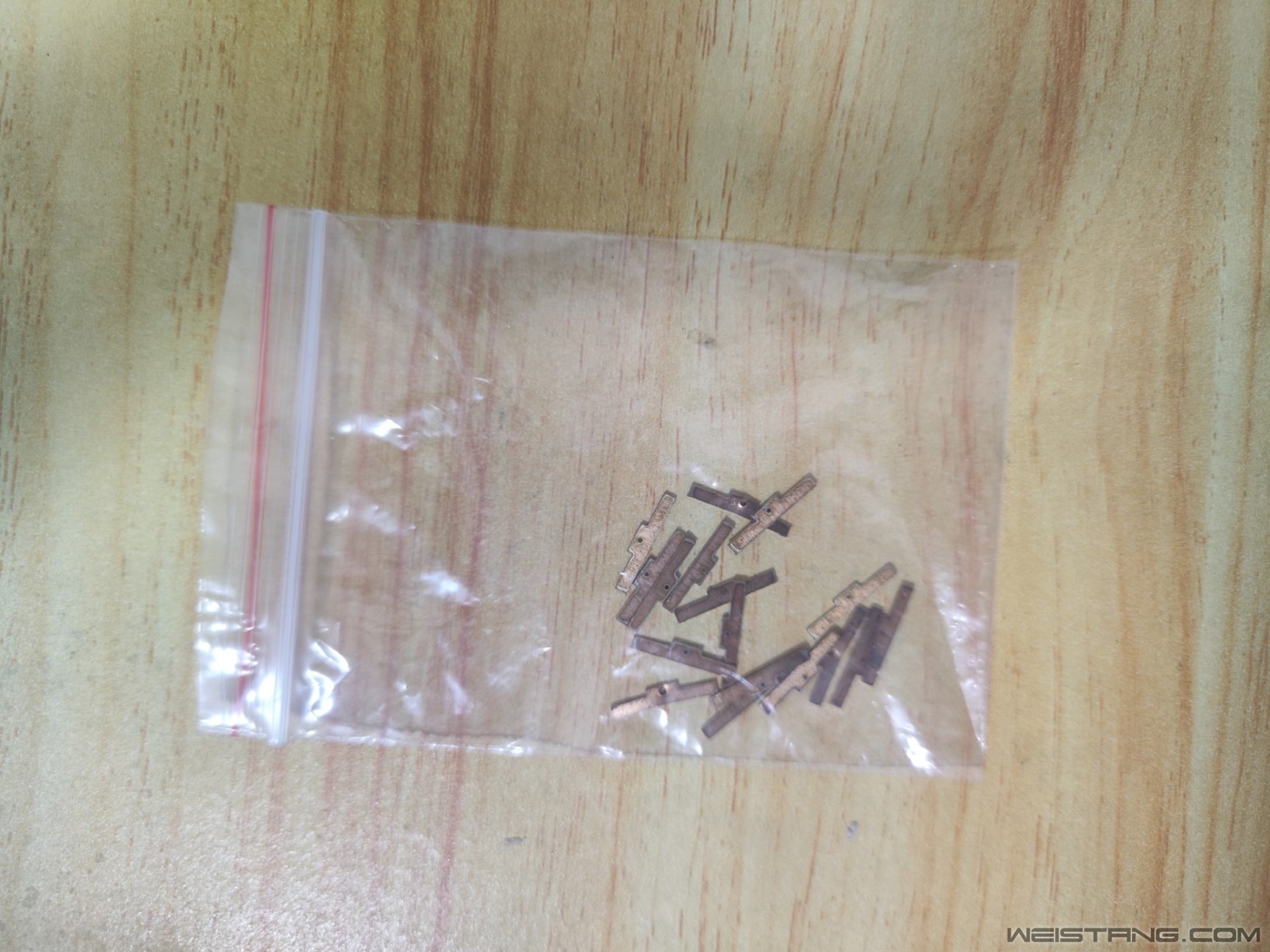

然后拆掉左右键和中键的微动，打算安装热插拔铜柱。结果发现孔径小了。于是用手捻转进行扩孔，大概扩到1.5mm左右。这里要注意一下，扩孔很容易把焊盘铜箔刮掉，要小心翼翼的正面反面来回钻，手还要抵住背面保护铜箔。。那个左键小板子就被我把铜箔薅下来了。于是又重新买了个小板

最后搞定就是这个样子~~不得不说，这个新的中键手感清脆，还是蛮舒服的

闹闹不闹 · 发表于 2023-9-11 08:48

不过测试的时候居然发现左键按键失灵了。新换的小板子咋又坏了！！！无奈之下，又去重新买了个小板子，钻孔，焊接铜柱，测试。结果还是不行。估计这个板子应该是内部走线，钻孔就一定会破坏接线。无奈之下选择飞线解决。

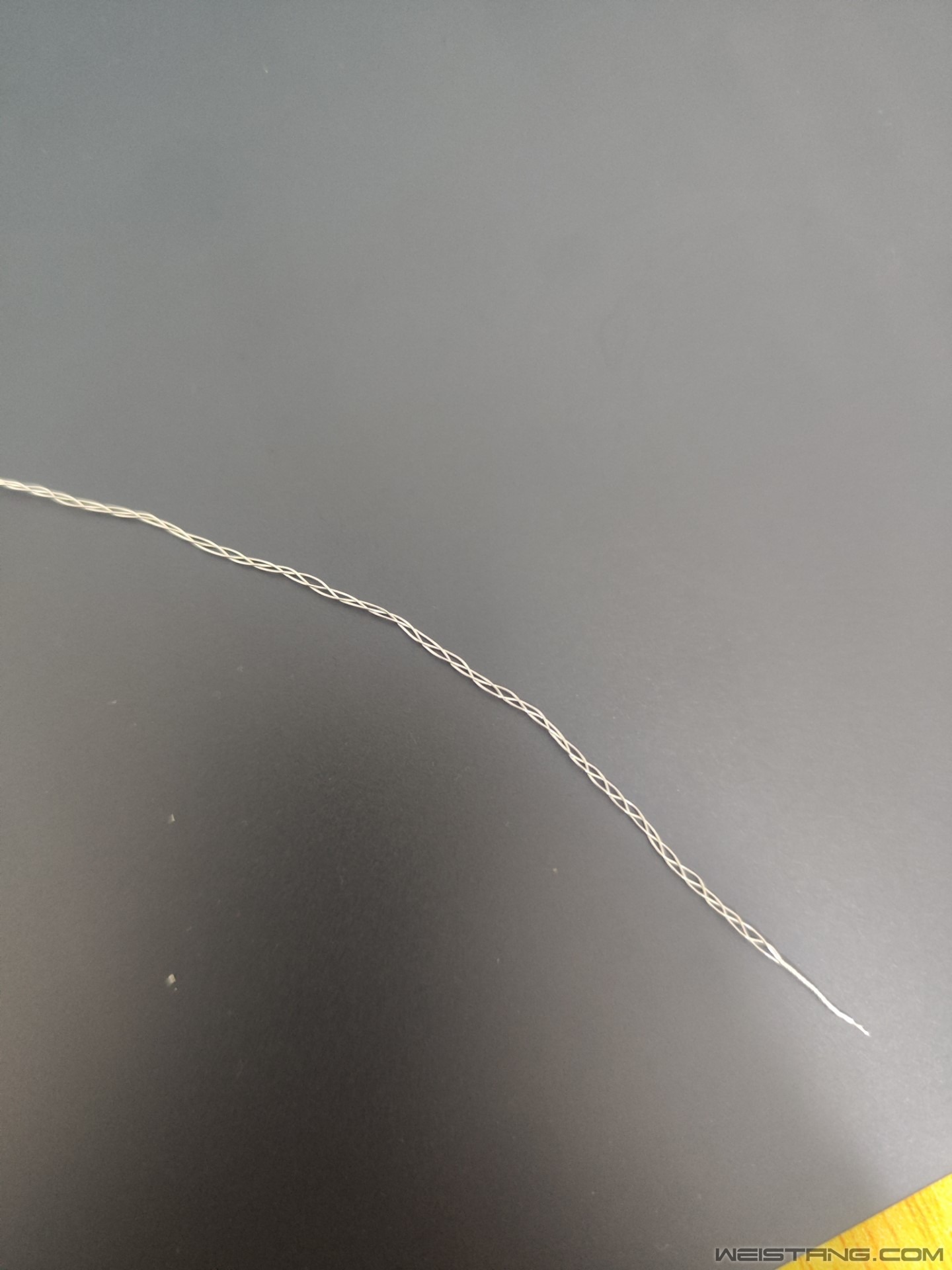

楼主买了一根银线，之所以不用铜线是因为发现银线不需要松香就能挂锡，铜就不行。

闹闹不闹 · 发表于 2023-9-11 09:01

到此这个主板基本上大功告成了。但是实际上这个中键是通过用小段银线将原焊点引出，再利用银线重新构造的焊盘。最后再用绿油固化，然后将微动与之焊接。但是也有可能是因为楼主第一次搞，技术有限，所以焊完总感觉有点松动，而且下次换微动还得用烙铁，感觉不是很爽。所以就在考虑新的方案

期间有考虑用银箔代替银线在pcb表面直接铺展出两个大的焊盘，一端与原焊点焊合，然后用耐高温胶水粘到pcb板上。再在上面焊接微动就很容易了。

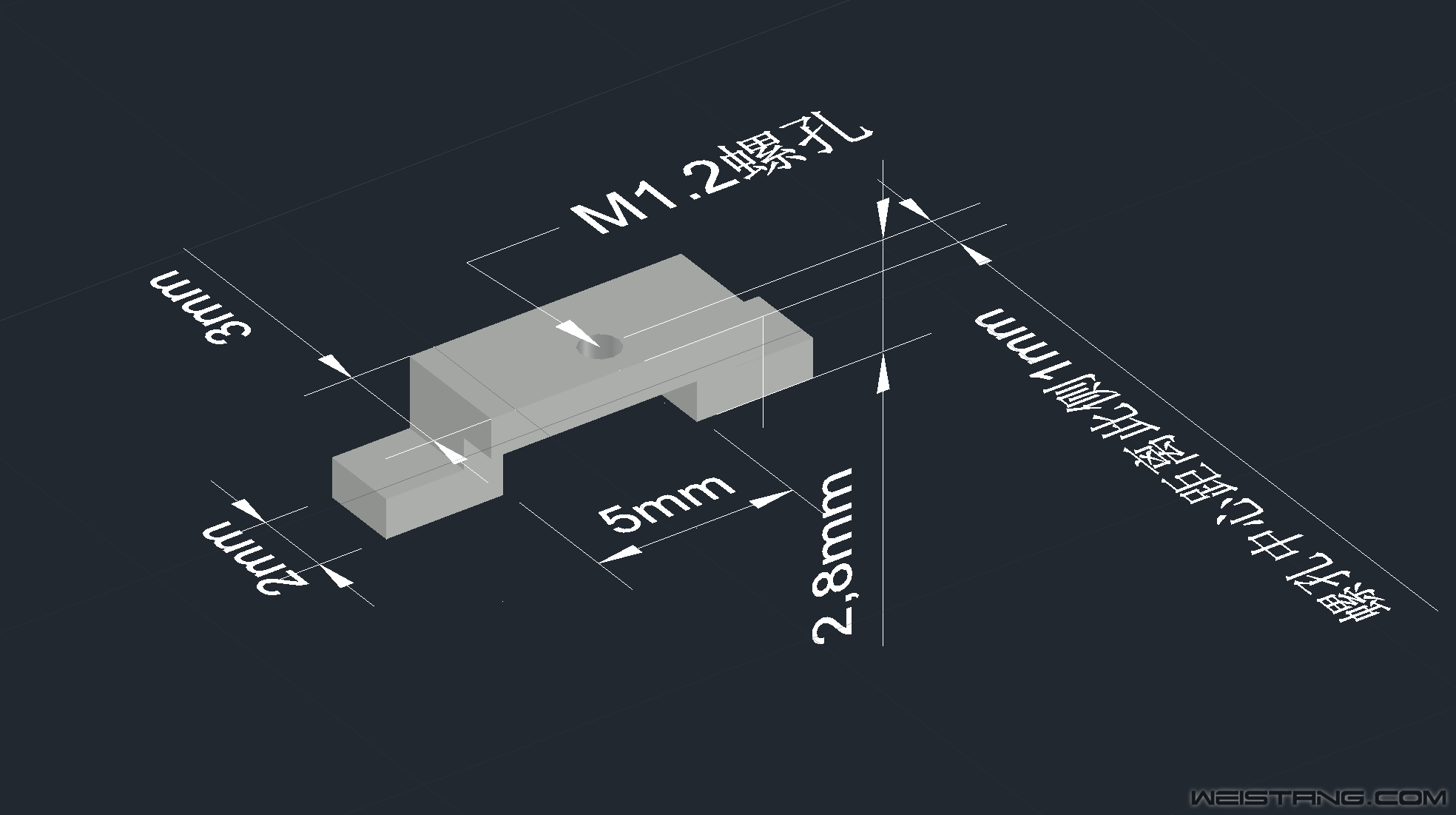

最后觉得还是索性直接做成免焊接的更好一点吧。微动毕竟都害怕热氧化，所以能不加热安装肯定寿命更好。但是贴片微动免焊接确实难搞，于是我设想了用这样的结构，上面安装螺柱锁紧微动引脚

闹闹不闹 · 发表于 2023-9-11 09:05

本帖最后由闹闹不闹于 2023-9-11 09:25 编辑

但是我去某宝找老板定做这个结构，居然需要900块，实在是崩溃。。。

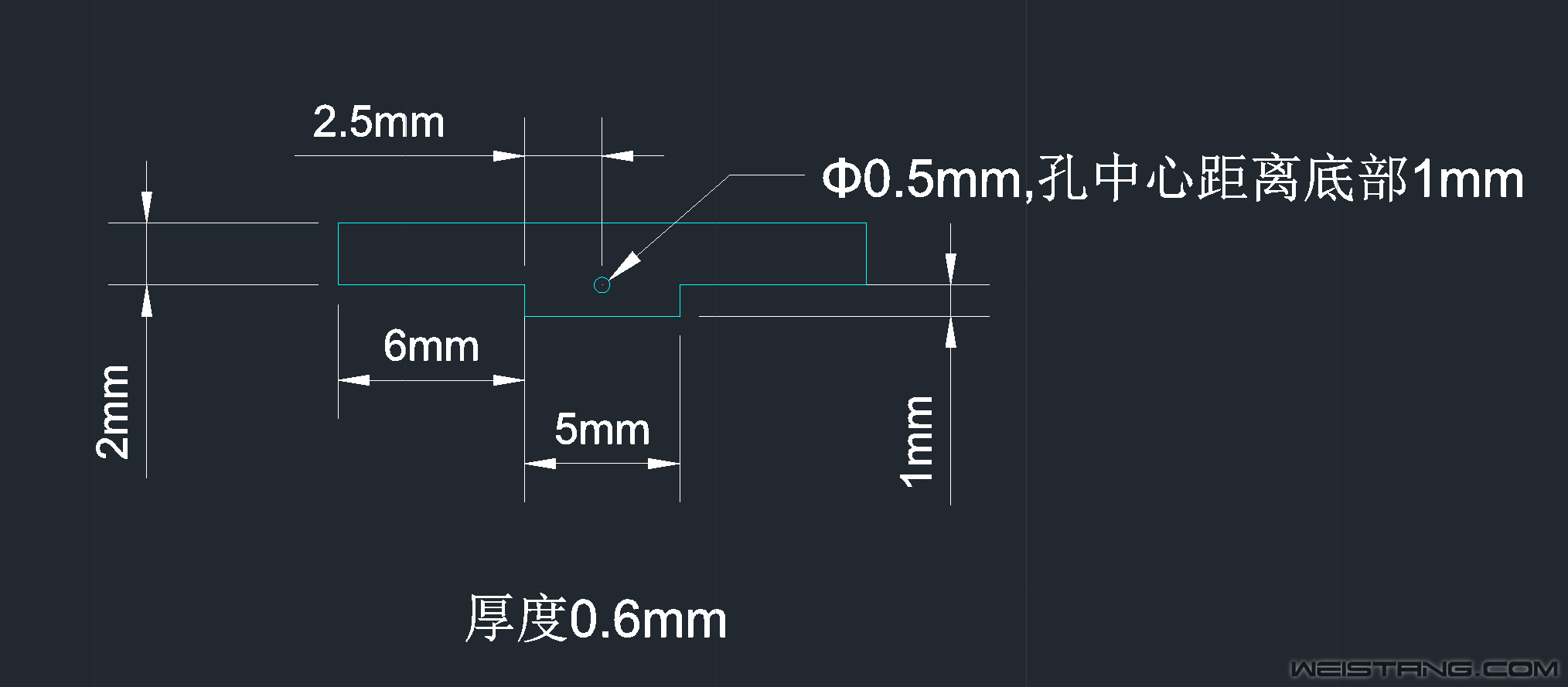

后来找到另外一家可以激光切割给我做个平面的，然后让我自己去弯折成这样。于是100块钱就搞定了，材质是铍铜合金，强度还可以。

闹闹不闹 · 发表于 2023-9-11 09:07

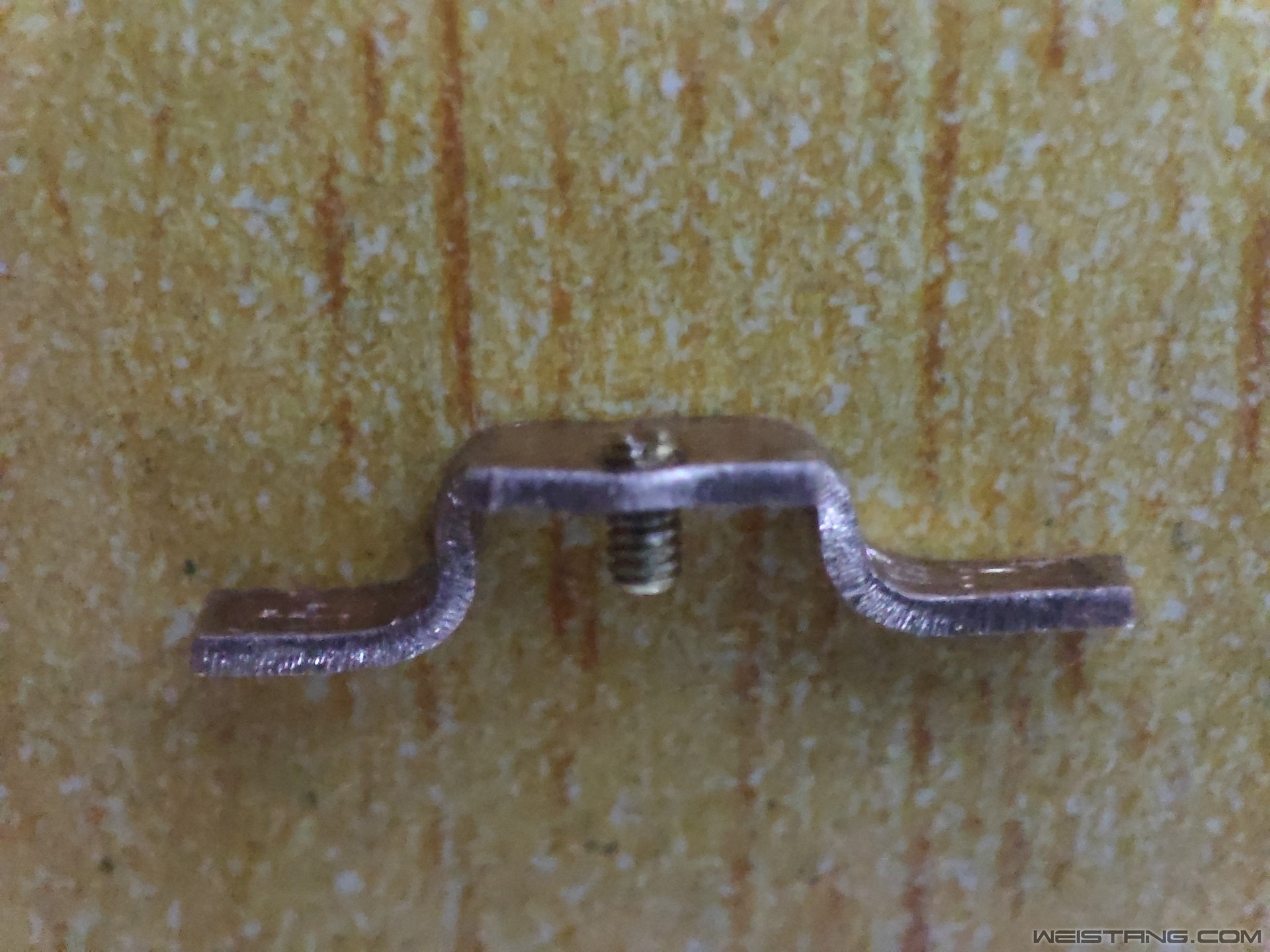

然后对上面的孔进行冲孔强化。再用1.2的攻丝攻出螺孔，再弯折成型。不得不说没有好的工具，弯折出来形状多少有点扭曲

闹闹不闹 · 发表于 2023-9-11 09:10

本帖最后由闹闹不闹于 2023-9-11 09:52 编辑

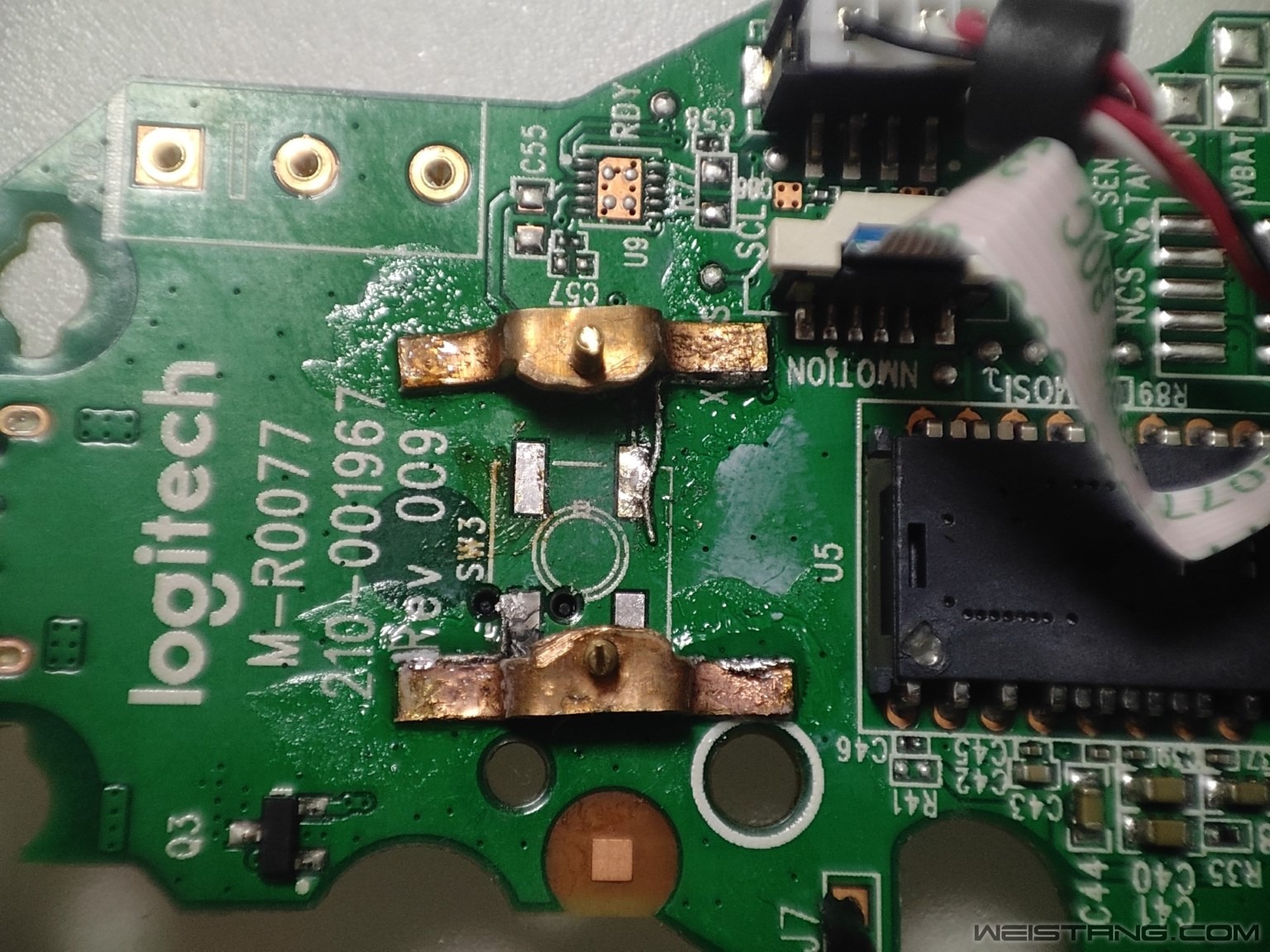

然后用耐高温胶水将做好的支架粘接到pcb上，再用银线把它连到原焊点上。这里一定要注意控制焊锡，千万不要垫高那个焊点，本来这个微动就偏高，再垫高哪怕一点点都会导致鼠标装起来后中键被压死。别问我是怎么知道的

闹闹不闹 · 发表于 2023-9-11 09:15

本帖最后由闹闹不闹于 2023-9-22 11:35 编辑

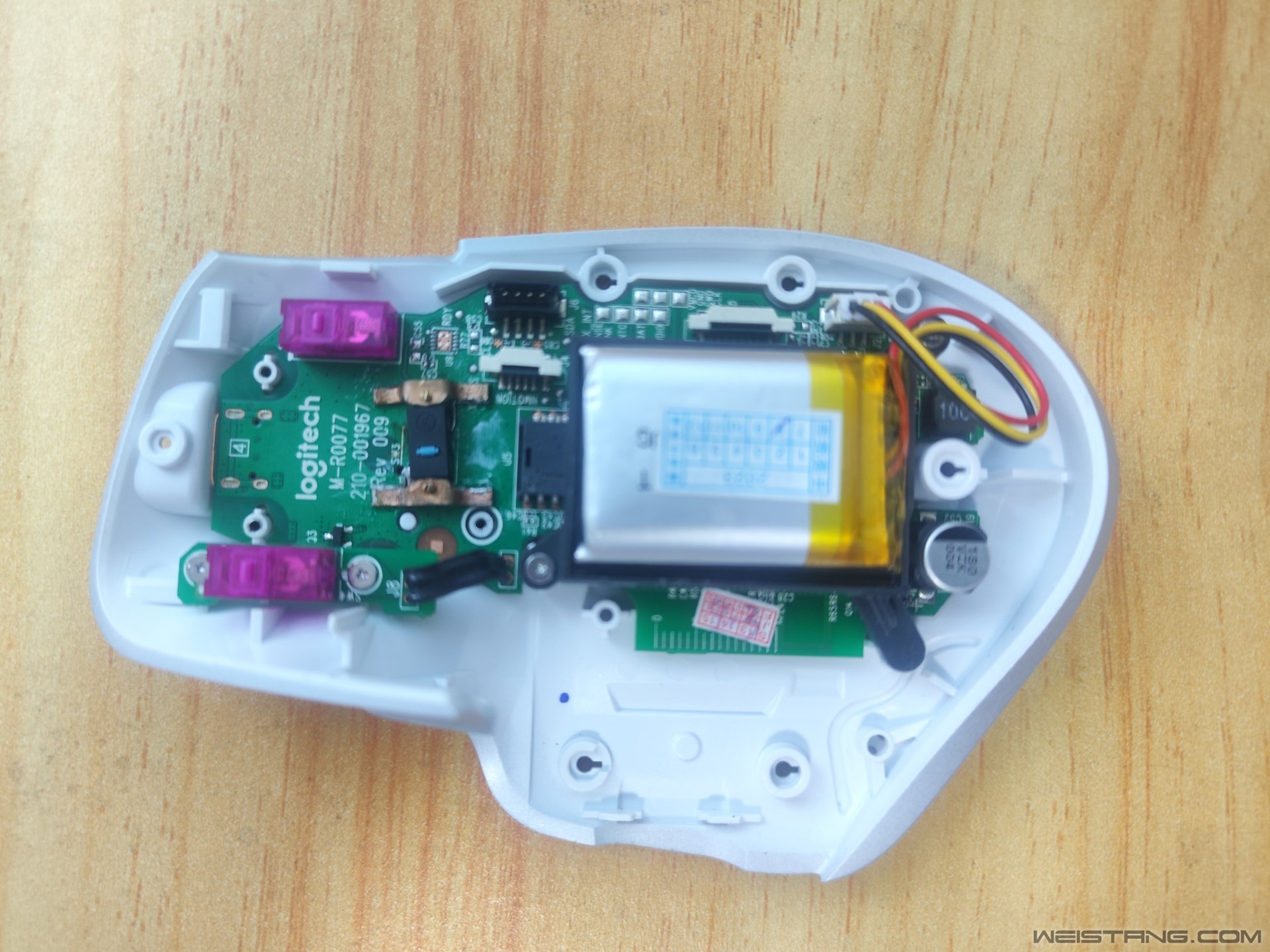

然后将左右微动插装上去。暂时用的是凯隆1.5亿次的紫金微动，试试看是不是真的那么神。中键这个是2000w次寿命，虽然不高但比原装10w次寿命的还是好了不少。而且通过这种方式锁紧螺钉固定后非常非常牢固，同时更换又很便捷。

另外还换了个更大容量的电池。原装应该是502535，500mah，给它换成了802535，900mah。根据我的计算，这个应该是在不改动电池托架下能塞进的最大规格的电池了。

闹闹不闹 · 发表于 2023-9-11 09:17

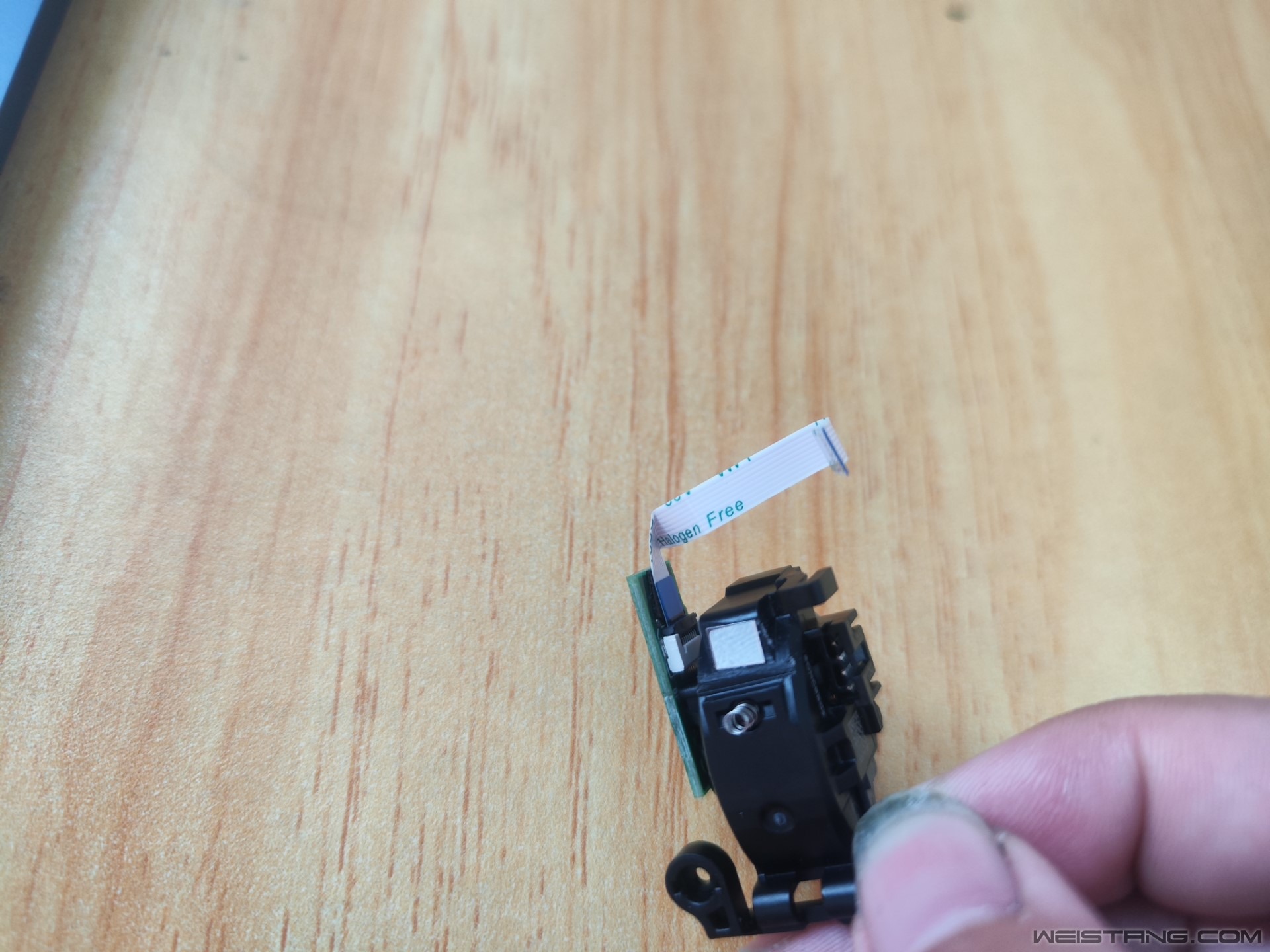

然后对三个按键的按键柱贴上金属贴片，左右键的按键柱已经磨损很明显了。中键原装微动是硅胶帽所以不明显，但是换的这个是塑料的，所以也必须加固。

闹闹不闹 · 发表于 2023-9-11 09:19

本帖最后由闹闹不闹于 2023-9-22 11:36 编辑

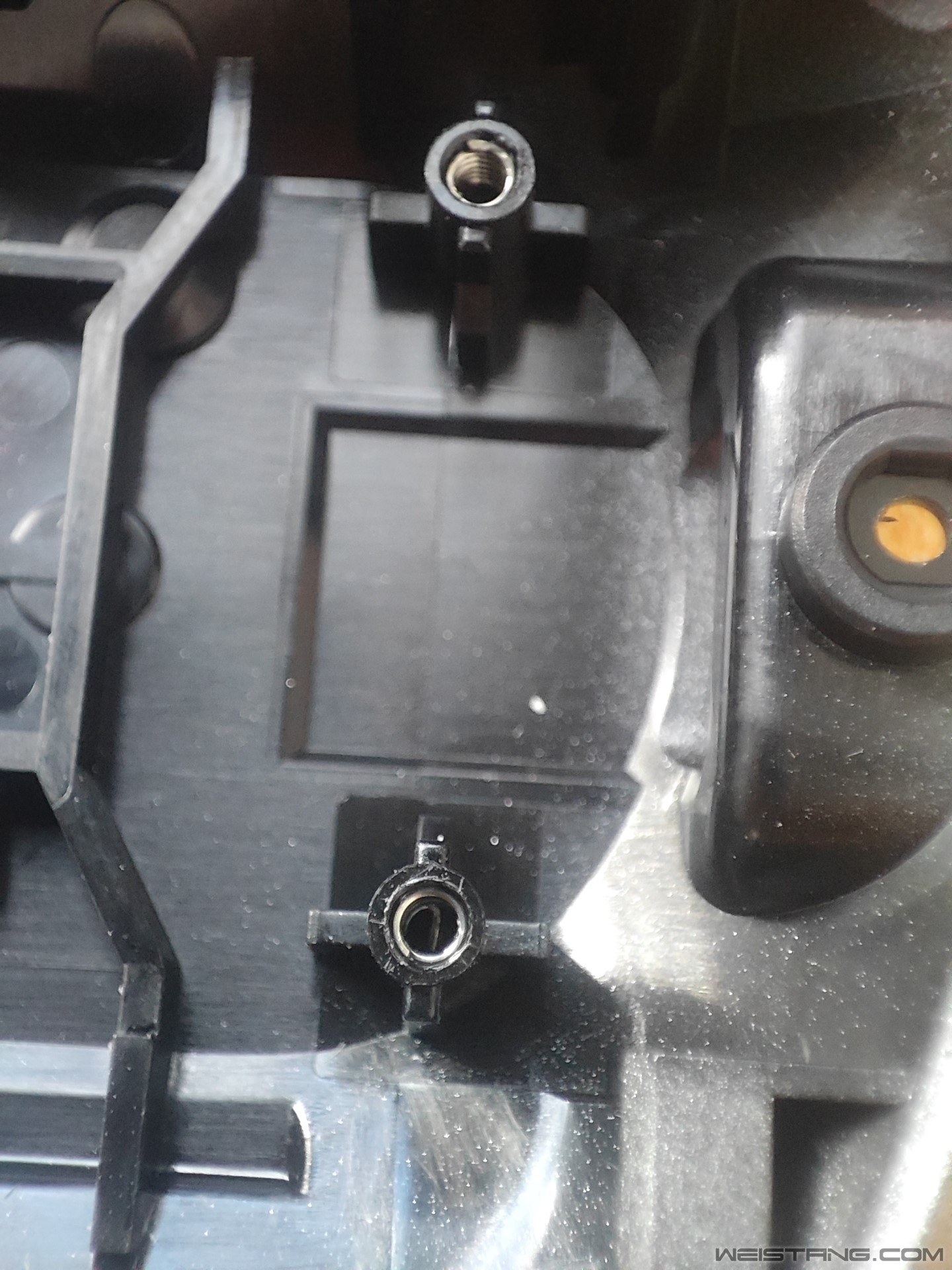

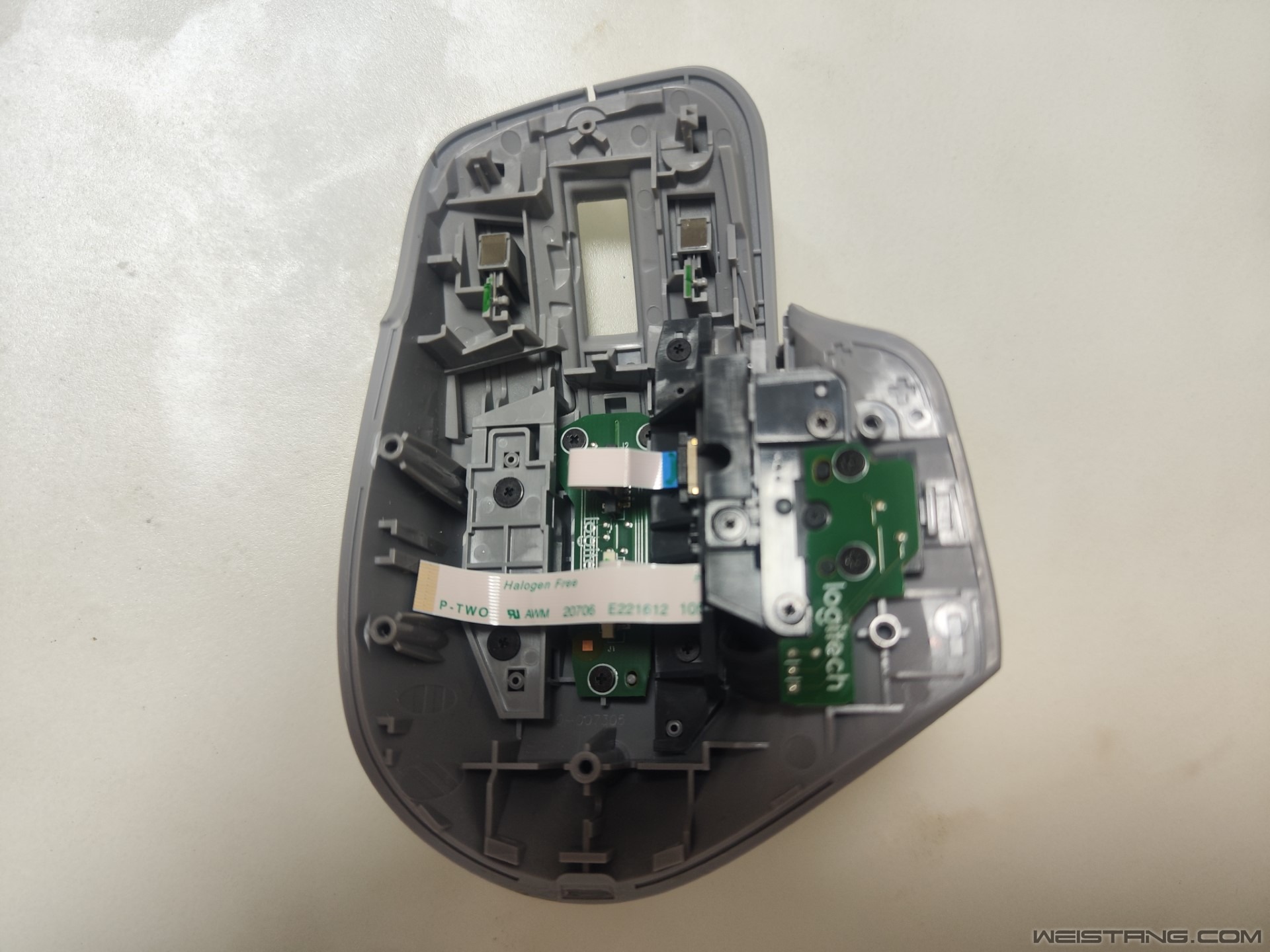

最后楼主发现底板塑料螺柱已经有轻微裂痕了，有个拧螺丝甚至已经打滑了。不得不说罗技的质量让我哭泣。于是用环氧树脂粘接了不锈钢螺套进行强化。实测发现强度特别高，耐久性MAX~

闹闹不闹 · 发表于 2023-9-11 09:23

本帖最后由闹闹不闹于 2023-9-22 11:37 编辑

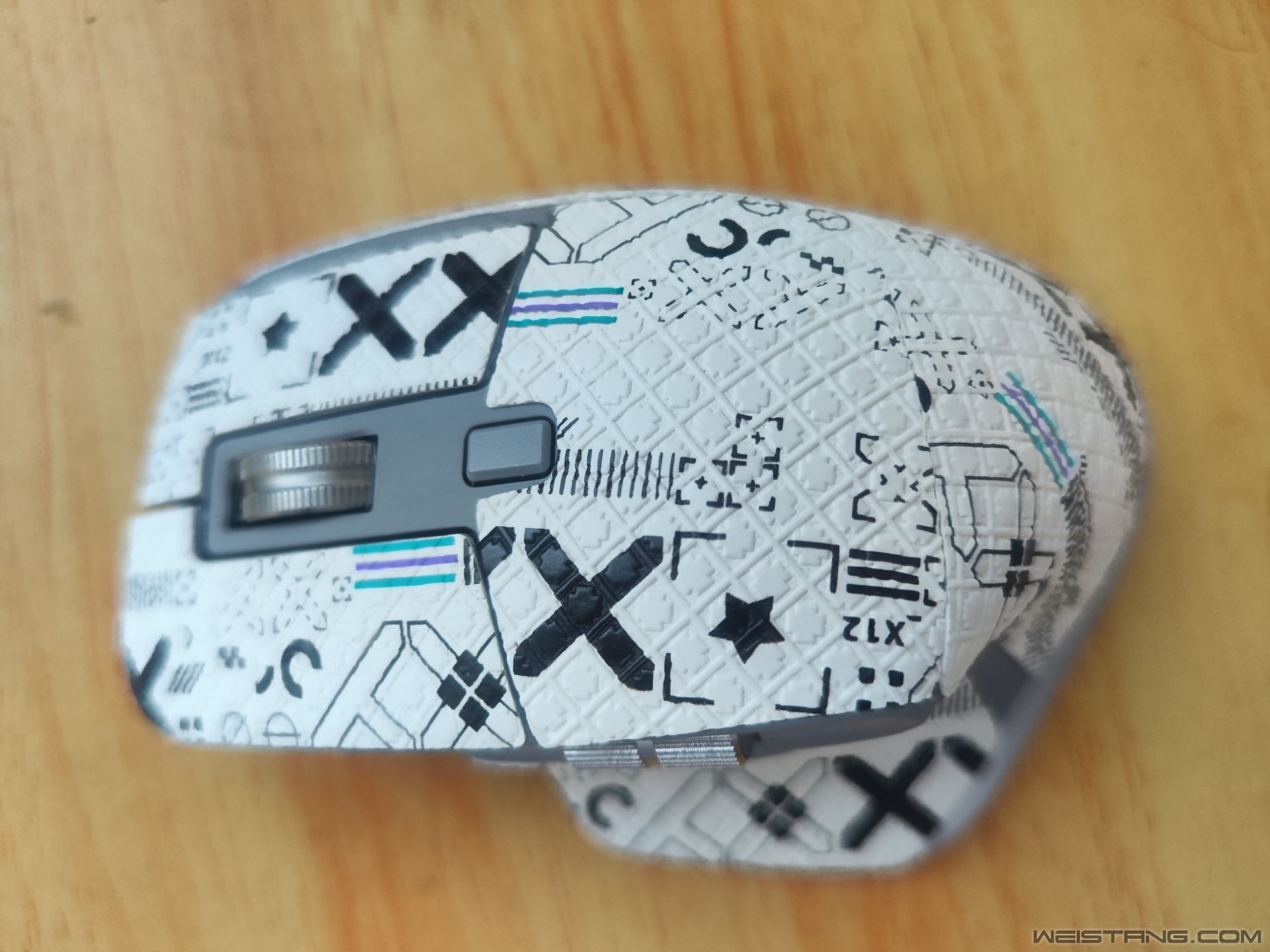

最后将原自攻螺钉换成不锈钢螺钉M1.4，安装收工。外面的硅胶层也挺不耐用的，楼主已经用的很小心了还是有点发黄。搞个贴纸贴一下完美收工~~算下来感觉花了不少钱啊，都可以买个新的鼠标了。不过感觉踩了很多坑，涨了不少经验哈哈，后面再折腾就手到擒来了

灵隐 · 发表于 2023-9-12 18:41

这一顿折腾，花费不少，能再入手个二手的了吧

闹闹不闹 · 发表于 2023-9-12 19:15

灵隐发表于 2023-9-12 18:41
这一顿折腾，花费不少，能再入手个二手的了吧

买全新的都够了。不过涨经验了感觉不亏

W.L.Troy · 发表于 2023-9-12 22:19

这就是折腾的快乐。

闹闹不闹 · 发表于 2023-9-13 06:47

W.L.Troy 发表于 2023-9-12 22:19
这就是折腾的快乐。

大佬有没有什么建议，让小弟提高提高

ninghaige · 发表于 2023-9-13 07:54

楼主是玩csgo的吗？这个印花集外壳实在亮眼。
