三模检测，性能强劲---FNB58 USB测试仪入手体验

damao0202

三模检测，性能强劲---FNB58 USB测试仪入手体验

   对于早前入手的一些充电头及充电宝的充电协议并不是特别的了解，并且这次入手了一个140W的新款充电头，总要满足一下内心的求知欲望，借此机会入手了拥有“三模检测”功能的FNB58 USB测试仪。

USB PD 是由 USB-IF 组织制定的一种快速充电规范，是主流的快充协议之一。 USB PD 快充协议是以 USB Type-C 接口输出的，但不能说有 USB Type-C 接口就一定支持 USB PD 协议快充。当下主流的PD3.1就是此协议的最高版本。它是 PD3.0 协议的升级版，将最大充电功率从 100W 提升至 240W。

对于主流的协议当然就要选择最佳的检测仪器：FNB58 USB测试仪是一款高可靠性、高安全性的USB电压电流检测表及移动通信终端快充触发协仪。

FNB58 USB测试仪一共有两款：黑色不带蓝牙版、蓝色带蓝牙版；这次入手的是蓝色带蓝牙功能的版本，除了在官网相应页面能下载到相应APP等软件以外，还可以通过包装盒背后的二维码直接可以下载电子手册等相关文件。

FNB58 USB测试仪正面主体分设计有一块2.0寸全彩超宽视角TFT LCD显示屏。

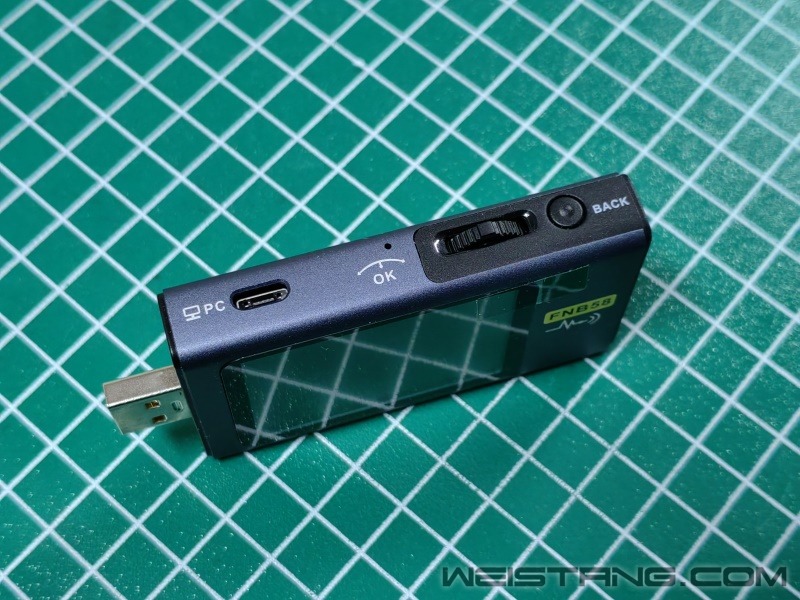

检测仪上侧端最左边设计有一个MicroUSB接口，通过相应数据线就可以使用配套的PC端软件进行联机；往右侧的拔轮为一个“复合按键”从仪器上的图示中就可以看出，除了具有左、右方向的拨动选择以外，中间凸起的部分下按时作为一个：确定键   使用。最右侧为一个：BACK 返回功能键。

除了主体的A口输入以外TYPE-C、MicroUSB输入端口均有设计，这样除了可以保证主流C口设备的适应，同时也照顾到用户身边当下还有不少存量的电子设备MicroUSB。另外在下侧最右边还设置了一个PD开关供用户选择。

PD开关使用时有两点需要注意：

1：接入可以自行触发PD协议的负载（如：手机，电脑，充电宝等），就把PD开关关闭，才不影响协议通讯。

2：只接Type-C接口输入操作测试仪（如：协议检测，协议触发，协议转换，PD监听，e-marker等），需要将测试仪的PD开关打开，才能正常使用。注：PD开关处于关闭状态下，只接Type-C输入接口，测试仪不显示，需要接上负载才能显示。

现在的 A口输出端充电头上还有保有设计，并且也由于A口的体积占用较大，所以在仪器的头尾各设计了一A口的输入端与输出端。这样的在实际检测时可以将检测仪直接插入即可。

FNB58 USB测试仪的A口输入、输出端使用黄色，这代表着其支持大电流来快速充电与支持电脑关闭状态下充电。

在FNB58 USB测试仪底部可以看到其支持的工作电压与电流范围：4-28V、0-7A。

FNB58 USB测试仪外观结构小结：

1.输入监控口：USB-A, 5-PIN公头

2.输入监控口：TYPE-C, 24-PIN母座

3.输入监控口：Micro-USB, 5-PIN母座

4.输出监控口：TYPE-C, 24-PIN母座

5.PD通讯开关

FNB58 USB测试仪是一款十分方便的检测仪器，其通电即开机，在开机界面之后即可进入上回关机之后的最后界面，方便用户可以在同一测试界面下对不同的设备进行检测查看，无需再次切换。

在常用的主界面中我们可以看到被检测设备的一些常用信息，如实时电压及当前的触发协议等等，这个协议识别仅供参考。

检测过程中，可以单击中键进行暂停操作；完成后，单击中键，可再次恢复启动检测。或者可以长按ok按键切换到高速纹波界面查看纹波。

FNB58 USB测试仪提供电压、电流、功率最高六位显示，最高分辨率达0.00001(V/A/W);

2.10组可切换的容量、电量、时间统计;3.1组电压、电流离线曲线记录，最大支持9小时;

4.支持低速波形(电压、电流、D+、D-)绘制, 2sps->100sps采样率;5.支持高速纹波(电压,交流耦合)绘制,最高4Msps采样率。

在相关界面中按下拨轮的中间键也可以调出相应的功能。在测试完成后单击BACK键，即可返回上一页面主。另外：按BACK键关闭屏幕背光，所有页面均有效。

在应用界面中可以看到四个主要项目：快充应用、能量统计、工具箱、设置。

USB PD协议可以看作是一种：公有（用）充电协议，主流的TYPE-C为充电接口的电子正常都能支持，但是也由于各大手机等电子产品产家的技术路线不同及自身发展的需要，他们各自也发展出了相应的：私有充电协议。如：OPPO 的  VOOC 闪充、华为的 FCP和 SCP等等。

对于主流的公、私有协议FNB58 USB测试仪都能完美兼容。

进入后通过左右键选择选项功能如下：

1.自动检测

2.PD触发

3.小米PD触发器

4.QC2.0

5.QC3.0

6.FCP

7.SCP

8.AFC

9.VOOC/WARP

10.SVOOC 1.0

11.SV00C 2.0

在进入快充应用中对充电头进行协议检测时，会出现一个警告：切记、切记、切记在检测时不能在任何输出商品接入设备：如烧毁设备，请自行负责。

在检测过程中只要稍作耐心等待即可。

FNB58 USB测试仪电压电流类小结如下：

1.QC2.0,QC3.0触发

2.华为FCP,SCP触发

3.三星AFC触发

4.PD2/3.0 PPS QC4 PD3.1/EPR AVS

5.小米PD触发器

6.VOOC/WARP触发

7.SuperVOOC1.0/SuperVOOC2.0触发

8.以上协议均支持自动监测

9.MTK-PE自动检测

10.支持QC2.0->PD2.0协议转换

11.支持最大24小时限时触发,到时间自动关

在该模式下，仪表依次尝试触发各种协议。当完成检测之后，检测仪会响声提示，并且在屏幕右上角英文显示完成。检测结束测试结果显示在屏幕上，红色为不支持，绿色为支持，在测试过程中，如测量PD充电器，发生重启并继续检测的状况，属正常现象。

在工具箱中也提供了丰富的检测内容，如电缆电阻检测、USB-C电子标签等。设置界面中提供很多细化的设置，根据用户实际使用习惯及检测的实际参数要求都可以进行相应的参数设置。

先使用自动检测出被测充电头所有可支持的协议之后，我们还可以进相应的一些私有协议进行相应的单项检测。在私有协议的各项电压条件下，也可以逐一进行相应的检测来知了这款充电头的实际性能表现。

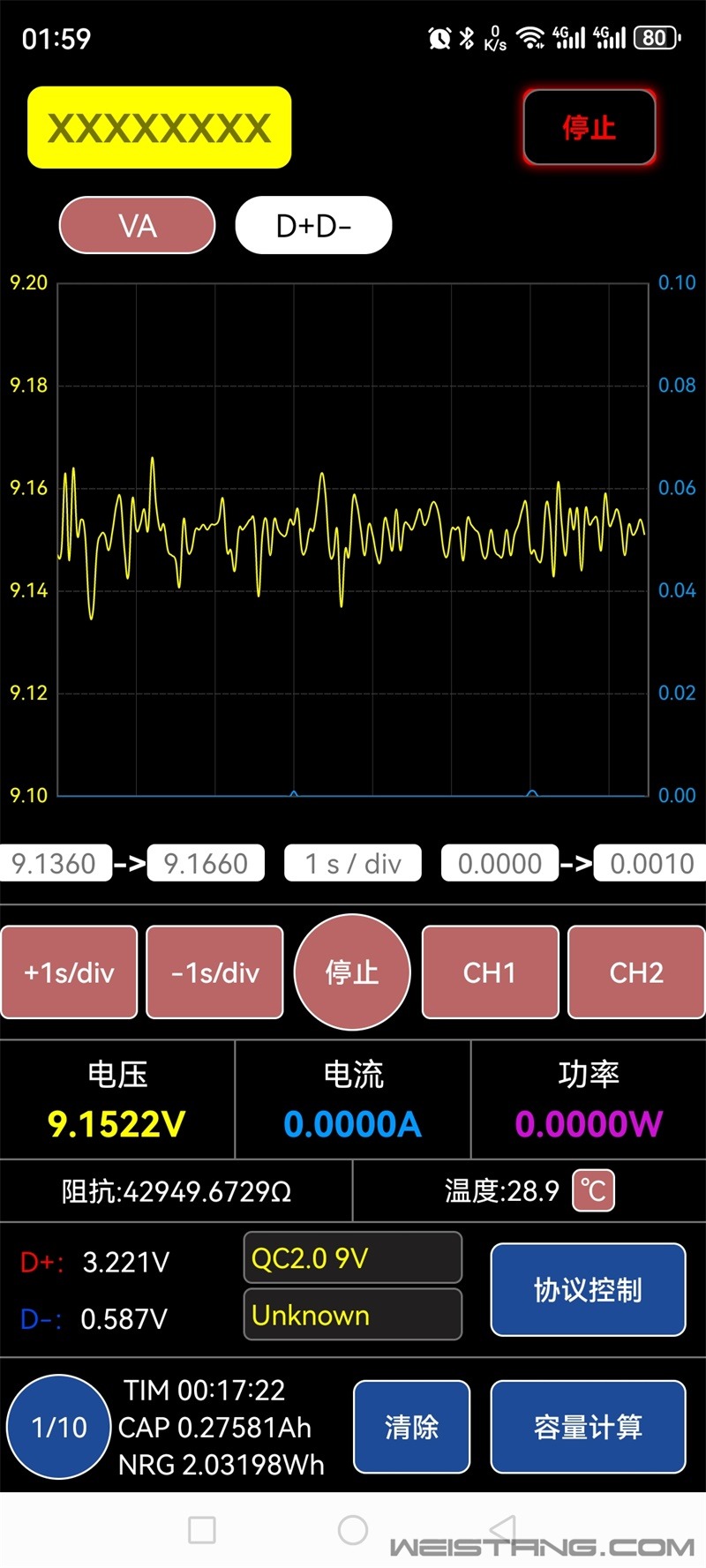

通过在官网下载的APP软件，打开蓝牙开关，然后在软件中就可搜索并连接上检测仪了。

FNB58 USB测试仪在机器本体中可以见到的检测选项同样可以手机端APP端检测，这样最大的好处就是一定程度上可以“远程操作”，如果被检测地方相对工况复杂，我们就可以将检测仪接插入之后，远离目标区域退守到一定范围之内再进行相应的检测。

FNB58 USB测试仪使用外置16位ADC，PD协议物理芯片。可用于测量USB接口、手机充电器、U盘等产品的供电或耗电情况；可用于测量手机充电功率、移动电源输入输出状况、快充协议测试。像是个人入手的充电宝，虽然平时也能充的好好的，但是具体哪个接口支持些协议没有怎么详细了解，借着这次入手检测仪的机会直接即插即用，插入就可知晓哪个接口相应支持的充电协议。

通过官网载的PC端应用软件：UsbMeter，我们就可以进行FNB58 USB测试仪“第三形态”下的检测操作了。

首先我们对检测仪的固态进行升级操作，这样就可以在第一时间与最新版本同步，以达到最佳的检测效果。

仪表处于关机状态时，按紧中键，使用带有数据传输的数据线接入PC联机端

口，电脑端显示上位机软件主页面即为连接成功。然后打开PC端应用软件，点击：系统，然后再打开相应的固件文件。

最后再点击软件界面右下方的绿色“升级”指示图标，耐心等待即可。切记，这个时候PC的供电需要保持，不可出现突然重启及断电等事故。升级完成后，检测仪将自动重启并进入主界面。

不管是在检测仪本身还是在手机APP端、还是在PC端上都能实现具体检测功能，用户根据自己的实际情况进行相应选择即可。

FNB58 USB测试仪使用感受：

  1、测试仪除了本身具体相应的检测功能以外，用户还可以通过手机APP端与PC端软件，这样的“三模工作模式”用户根据自己不同的使用环境与需求进行相应的选择应用。

  2、支持最新的PD3.1公有充电协议，及各大手机及充电头品牌品牌的私有协议都能检验测试，可以说是相当值得入手的一款测试仪器。

希望下一代产品增加方面：

   1、现在TYPE-C接口已经成为主流接口，希望下代产品能将PC接口更新为主流的C口。因为现在用户身边大多都是以C-C 或 A-C充电线为主了。

   2、PC端升级固件操作方面，“系统”及“升级开始”按钮希望能优化的更为具体一些。因为新上手的原因开始还找了一下。最后才明白底下的那个绿色按钮是执行操作。
