一般机械键盘的问题往往在于折腾的时候pcb的焊盘容易出问题，而飞线改背光不能说困难只能说麻烦，但是依然需要有一些注意事项。
首先，选择什么线材来飞，0.5mm线径的导线或者漆包线是最低的要求，建议选择单股0.5mm线径漆包线，电子线的话去皮过程麻烦一些；
第二，led飞线焊点和引脚的处理，可以从轴的前面上盖和下盖之间的缝隙中穿出来，可能这样操作有些麻烦，但是换来的就是几乎可以不影响轴与PCB固定的高度，不过注意的是这样的搞法容易让你的焊点与钢板搭上，钢板尽管有绝缘漆，但是你保不准那个位置有掉漆的情况，为了防止短路，建议用这种飞法的同学将钢板底面做好绝缘，其次一种方法就是大家一般都能想到的，那就是led引脚直接从轴的led孔位上穿出来，不过要在轴底部穿出之后折过来，这样在后续焊接PCB的时候一定程度影响到轴与PCB的贴合，不过相对前种方法的话飞线焊点不容易与钢板接触；
第三，当所有并联的led飞线都搞定之后，一定要用电表的二极管测试档来测试一下所有轴的正负极对应是否都是连通的，是否有短路的情况，这是第一次测试，后续还要继续测试；
第四，随便找一个usb 5v的位置引出两根线，然后根据你的led背光供电方案来暂时接好，测试一下led的亮度以及是否有led飞线有问题的情况，这个时候要用电表的V档来测试一下几个关键位置的电压，包括5v-in也就是5v输入端的电压、经过供电压降后的输出电压、键盘距离比较远的几个位置的led两个引脚之间的电压，如果发现所有led亮度不均匀，那么就考虑继续飞线来做电压补偿或者改变供电方案。
第五，比较麻烦的一个环节来了，完成上述四个步骤之后确定你的飞线和led均没有问题，下面就可以来上PCB焊轴了，这个时候注意的是此时轴和led都和钢板在一起了，不能分开了，这个时候就要将PCB对好位置，然后稍用力按下PCB保证轴的每个引脚都完全进入到PCB对应过孔当中，这个一定要要确定好，之后再增加一些力气来按压一下PCB，看看你的飞线方案是否会有比较脆弱的位置影响你的飞线背光，之后将电表调到测试二极管档，分别掐到所有led引出的供电线正负极上，正常的情况下这两端是不导通的，一旦出现短路，电表就会响，所以焊接轴的时候这个电表一定要保持一致掐在led引出的正负极上。
第六，上电测试！

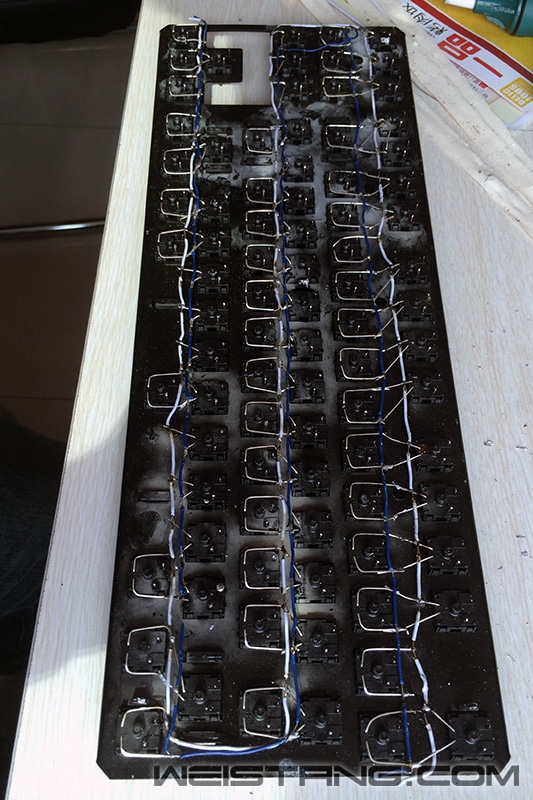

这个是群里某位同学的 当然飞线不是我搞的
思路挺清晰 利用了led引脚对折好评 但是这样的话就不能把焊点压倒了
测试一下明显led两脚有短路 至于是哪个位置 需要拆掉PCB才能找到
省略拆PCB的时间。。。。
重新搞好 白光led 所以我用了三个1N4007的二极管串联压降 亮度还可以
刚才又两个脚的飞线松了 再搞一下
玩
|
辽公网安备 21010202000549号
发表于 2014-6-21 19:24
发表于 2014-6-21 19:28
楼主
发表于 2014-6-23 09:19
发表于 2014-6-23 17:14
当然不会 只是形容一下那种轻松和娴熟的感觉
