炼狱蝰蛇3.5G拆解细节及更换微动（献给爱折腾的新手）

W.L.Troy

        今天闲来无事，给朋友的蝰蛇换左键的微动，顺手做个小教程跟大家分享下，老人就别喷我了，毕竟论坛以前就很多人发过拆解的和换微动的帖子。这次我融入了一些个人的经验在里面，希望大家喜欢。废话不多说，上图先。（手机拍摄，图比较渣）。

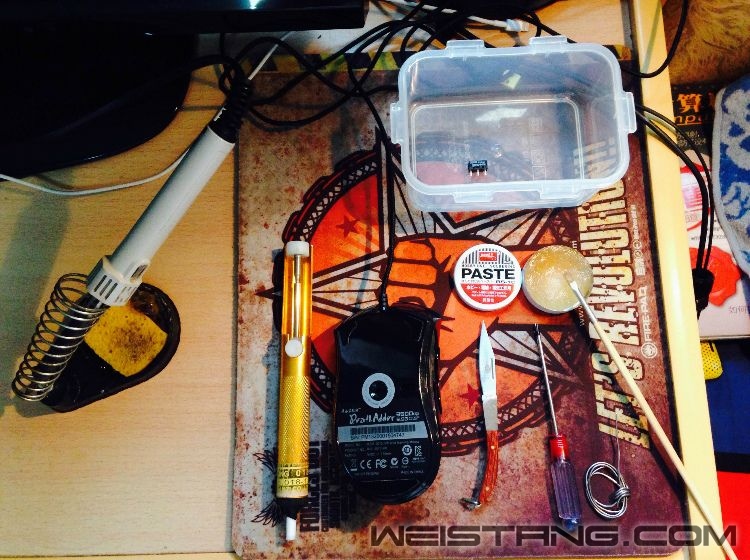

广州黄花30W烙铁，烙铁架，架子槽里是用水浸湿的高温海绵，吸锡器，小刀（起脚贴和底部贴纸用的），小十字螺丝刀，焊锡丝，日本进口的助焊膏，小画笔（涂抹焊锡膏用的），收纳盒及盒内的微动。



要上板子的微动普通7N，小三家的货，这批的手感还是不错的。



依然起手就是热风枪吹脚贴，和底部贴纸，180摄氏度（比较习惯这个温度），蝰蛇的有一颗螺丝是在底部贴纸下面藏着，为了不把贴纸搞的乱七八糟还是用热风枪吹一吹比较保险，更有一些猛人，直接把菊花搞破来拆螺丝，我是接受不了这种方法。



螺丝卸下后特写。
圆圈标注的位置是三个螺丝的位置，注意底部贴纸下面那个螺丝



打开鼠标后，一定注意不要把鼠标上下板使劲分开，否则就悲剧了，在这里，我先将鼠标上下壳打开45度左右，将红圈位置的排线小心的摘下来，大家注意白色的宽排线，从款排线的背后轻轻向内侧用力顶住，直到排线从弯曲状态慢慢变直，见下图。



这里鼠标基本打开了，注意看矩形框里排线的焊接引脚，引脚很硬也很脆，千万不要对大排线用力过猛。



鼠标上下壳开成90度角度，拆下上壳的A和B点两个螺丝，在这里注意。螺丝拆下后，先将B点向垂直向上的方向微微抬起，然后按红色箭头方向向后移动，这样鼠标的上板就跟上壳分离开了。



上板上壳分离后的特写，看这里底板和上板的角度是垂直90度打开的。



之后鼠标是这样躺在工作台上的。为了怕焊接和吸锡过程中用力过大对宽排线造成损伤，所以垫了一个方形的手帕来减缓受力。



画笔出马，用画笔给三个焊点涂抹焊锡膏。在这里简单说下焊锡膏的作用，主要作用就是起到加速焊锡的流动，方便吸锡器把焊锡一次性带走，避免焊点残留焊锡的情况发生，当然还有些师傅会说是防止焊点被氧化，当然可能也会有这功效。

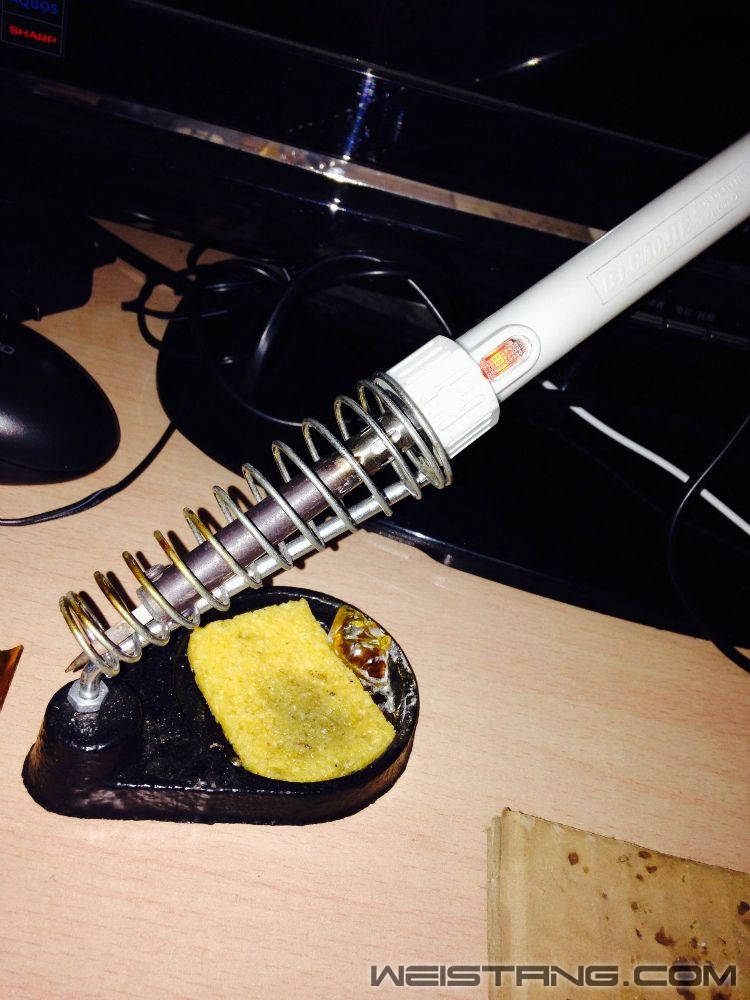

烙铁通电，准备开工，烙铁架的槽里放了一块松香，这个纯是个人习惯，让我用来测试烙铁头温度的。

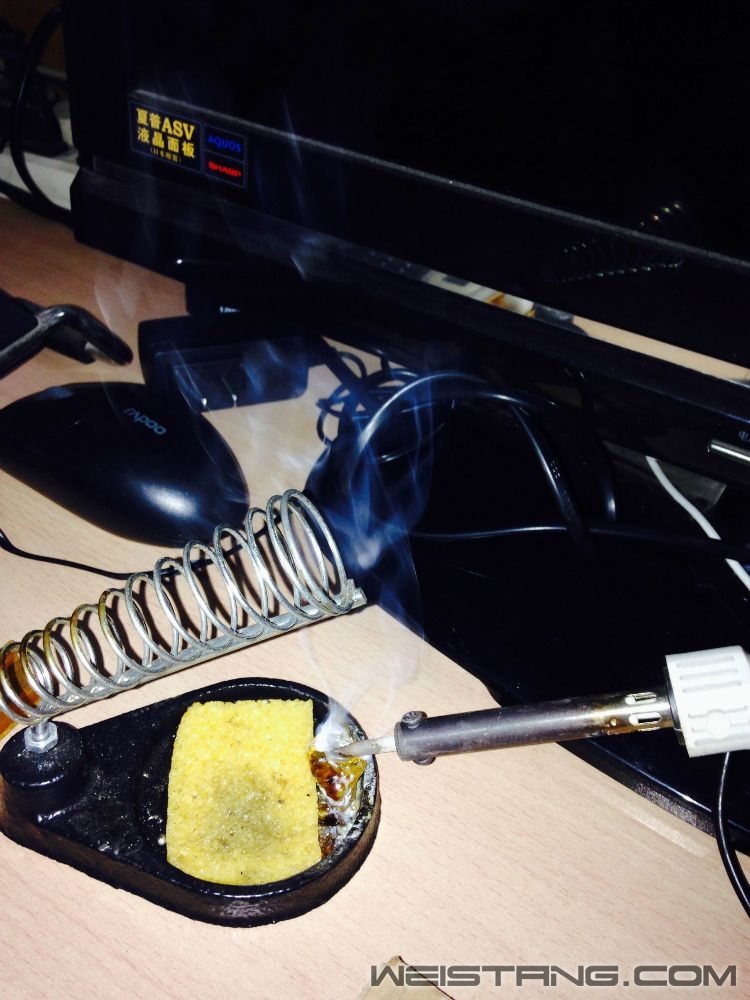

通过烙铁头烫一下松香，看松香融化的快慢和产生烟雾的多少来感觉烙铁头是否达到使用温度。

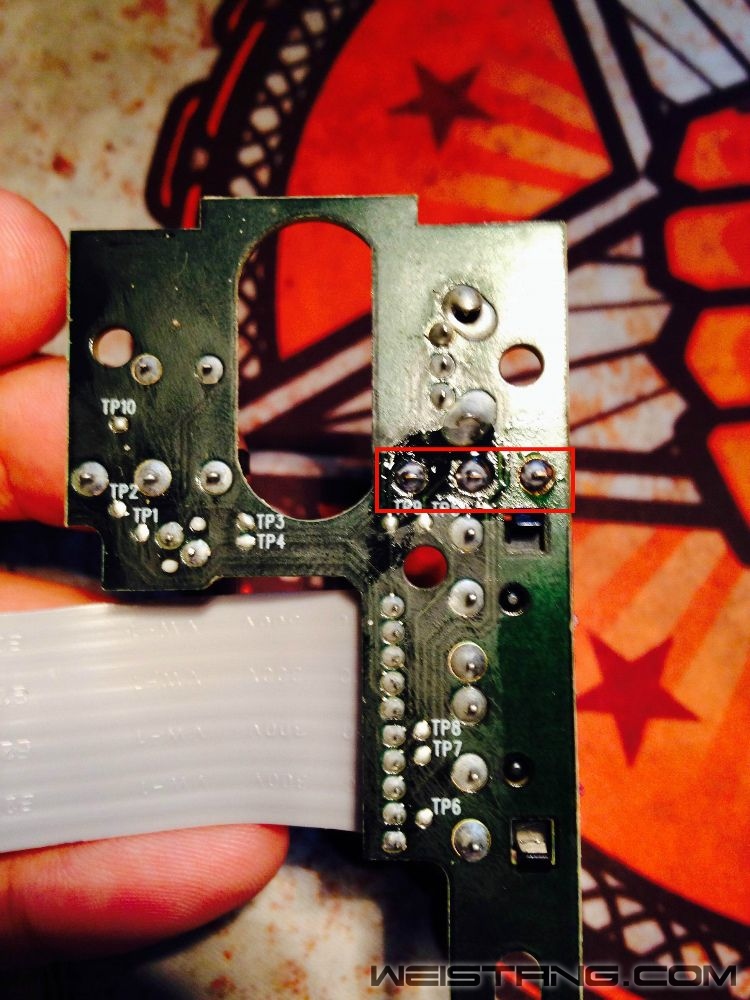

烙铁头接触焊点大概3-4秒就可以使用吸锡器来贴近焊点清理焊锡了。（不是所有鼠标的焊点烙铁都是烫3-4秒，不同品牌的鼠标用不同类型的焊锡，有些需要烫更长的时间，例如赛瑞的鼠标，焊锡熔点很高）将焊锡清理后的焊点，清理的还是比较干净。建议新手还是向我一样图点助焊膏，有些老师傅不上助焊膏也能把焊点清理的很干净，当然这都是熟能生巧的技术活。



两个微动的对比。



一般废弃的微动就进了我的微动坟墓了。不知道啥时候能攒满一瓶子。

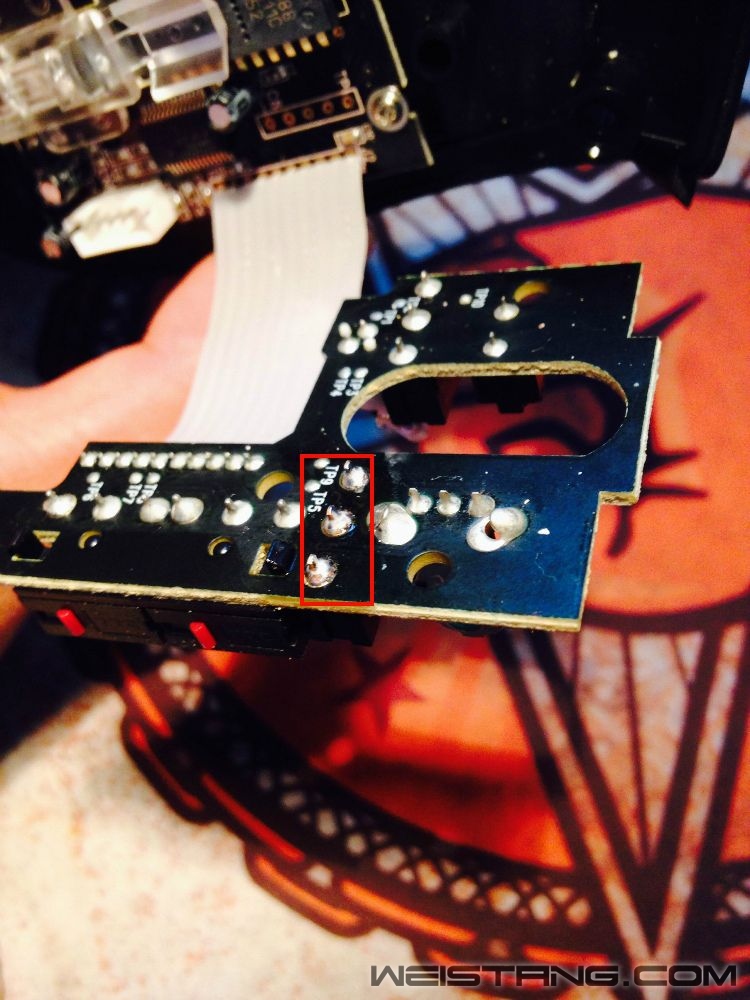

雷蛇上板微动的焊孔比较大，所以在焊接的时候一定要把微动顶到板子上顶结实了，避免松动的时候焊接造成微动在板子上翘起，而产生手感异常的问题。看看我的焊点，感觉比较饱满。



侧面来一张特写。



之后就是将上壳和上板装回去了。在这里先把红圈内的鼠标线和滚轮装到相应的位置，说实话以前换这个好几次上壳螺丝都拧好了发现尼玛没装滚轮。实在是太不小心了，希望大家别跟我一样马虎。当然上板安装回上壳的时候是跟拆下来的方式相反的步骤，再这里都不在多说了。



将鼠标装好，这里要注意的是，当上壳和下壳闭合的时候一定要慢慢的，不能用力过猛。这里还用热风枪把脚贴和底部贴纸吹热了再贴回鼠标上。

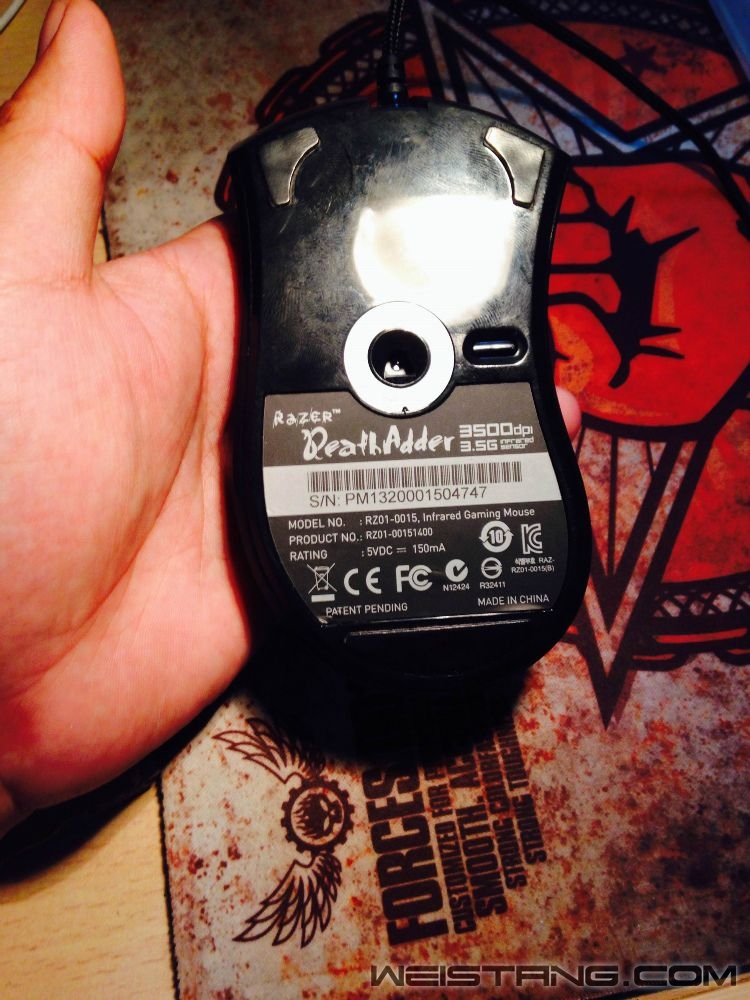

贴的还算可以吧，但是起贴纸的地方还是有些小瑕疵，这个没办法了。



都安装完成后进行鼠标的测试，在这里我建议新同学将螺丝拧好后先不贴回脚贴测试鼠标，确定鼠标彻底没问题的情况下最后把脚贴贴回去，避免真发生焊接不良，焊盘脱落等现象焊上没反应再来回折腾鼠标。

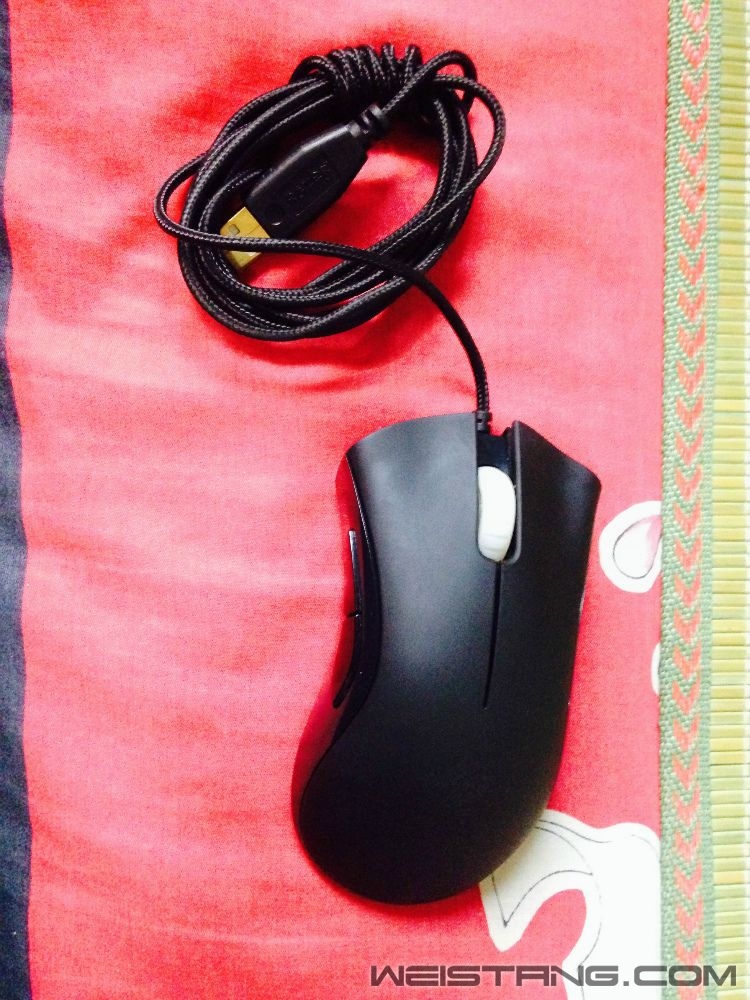

最后测试鼠标一切OK，大功告成，明天就把鼠标还给朋友。

完蛋苗儿

当初我也给朋友换过蝰蛇的微动，唯一值得注意的地方就是排线那里

来点音乐和啤酒

手残党  路过

W.L.Troy

完蛋苗儿 发表于 2014-6-22 15:24
当初我也给朋友换过蝰蛇的微动，唯一值得注意的地方就是排线那里

见过好几个小伙，自己勇敢的就把鼠标拆了，然后排线连根拔断了。他们以为是能拔出来再插回去的那种。

大胖鸟

贴纸还原的挺不错了 我习惯用焊锡屑来测试烙铁温度 正好沾一些焊锡也容易增加烙铁头和焊点的接触面积 7N换7N还好 要是换其他牌子的微动 最好完事之后装上壳子不要拧螺丝 测试一下手感 蝰蛇特别是前面的两颗螺丝 对按键手感的影响特别大

总体来说是好文 改造过程拍照辛苦！

W.L.Troy

来点音乐和啤酒 发表于 2014-6-22 16:24
手残党  路过

慢慢折腾就折腾会了，哈哈

W.L.Troy

大胖鸟 发表于 2014-6-22 18:07
贴纸还原的挺不错了 我习惯用焊锡屑来测试烙铁温度 正好沾一些焊锡也容易增加烙铁头和焊点的接触面积 7N换7 ...

谢谢版主支持。我换微动都是拧上螺丝试手感，但是不上脚贴，有些手感可以通过调节螺丝的松紧来改变。如果不拧螺丝有可能会出现：不拧螺丝一个手感，拧上螺丝另一个手感。蝰蛇不会出这问题是因为本来带着微动的上板会提前固定在上壳上。其实固定板子和上壳螺丝的松紧才会决定蝰蛇按键的手感。这里有什么我写的不足的地方请大家多多指出。

神盾之子

180度风枪弄脚贴能完美还原么大部分
怕温度太高

W.L.Troy

神盾之子 发表于 2014-6-22 18:29
180度风枪弄脚贴能完美还原么大部分
怕温度太高

出风温度180，热风吹到脚贴上是有距离的，实际到脚贴温度就超不过70度，纯手感感觉的。比如贴回去的时候我都是拿着脚贴让风枪吹，手指感觉一烫就马上停止。

神盾之子

W.L.Troy 发表于 2014-6-22 18:31
出风温度180，热风吹到脚贴上是有距离的，实际到脚贴温度就超不过70度，纯手感感觉的。比如贴回去的时候 ...

      一只用电吹风的热风档 然后距离近一些，都是吹到脚贴有些烫手了才弄下来，贴回去的时候始终有一个边会不那么完美

W.L.Troy

神盾之子 发表于 2014-6-22 18:36
一只用电吹风的热风档 然后距离近一些，都是吹到脚贴有些烫手了才弄下来，贴回去的时候始终有一个 ...

风枪吹过的脚贴，是感觉贴回去有些不平滑，但是至少双面胶粘的特别结实。

大胖鸟

W.L.Troy 发表于 2014-6-22 18:21
谢谢版主支持。我换微动都是拧上螺丝试手感，但是不上脚贴，有些手感可以通过调节螺丝的松紧来改变。如果 ...

咱俩说的方法其实差不多 只是我习惯你说的那两颗固定微动板和上壳的两个螺丝拧到吃上劲，太松容易固定不牢，但不一定是最紧，这两颗螺丝也对手感影响很大，同时还有串联关系的是蝰蛇底壳上还有两个支柱，就是在主PCB上面的位置，这两个支柱是支撑微动板的，底壳前端的两颗自攻螺丝的松紧会影响这两个塑料柱对微动板的支撑力，进而影响手感，7N的话还好，如果上灰点的话这个问题不得不考虑的。

教父

鼠标看出来有历史了

魂竹郭

除了渣图，其他都挺详细的……
                                               同渣图的路过~

W.L.Troy

教父 发表于 2014-6-22 23:16
鼠标看出来有历史了

真是用了很久了

W.L.Troy

魂竹郭 发表于 2014-6-22 23:22
除了渣图，其他都挺详细的……
                                               同渣图的路过~

手机拍的不怎么样，然后就是各种压缩的像素降低了很多。

魂竹郭

W.L.Troy 发表于 2014-6-22 23:52
手机拍的不怎么样，然后就是各种压缩的像素降低了很多。

为啥手机即使号称800w像素，依然赶不上单卡呢？

W.L.Troy

魂竹郭 发表于 2014-6-23 00:24
为啥手机即使号称800w像素，依然赶不上单卡呢？

不玩相机我也不清楚。。。。。

艾奥里亚

用瓶子装微动和零件

好想法

有空我去弄几个漂亮的葡萄酒瓶子

W.L.Troy

吉泽明步 发表于 2014-6-23 01:05
用瓶子装微动和零件

好想法

葡萄酒瓶子，那要装多少才能装满，真不敢想象。
