【子非鱼，焉知鱼之乐】全灯版3000 组装小记。

qq88409788 · 发表于 2014-7-3 01:52

本帖最后由 qq88409788 于 2014-7-3 01:52 编辑

mxalps-30xx Rev1.4+NCR 3007+gmk二色键帽.

棒子玩家客制的3000系列pcb，
兼容mx轴、alps轴、支持101、103、104配列、以及下灯位。可玩性很高的pcb、

主控以及部分元件。


每个开关都需要焊上二极管。装灯的话还要焊上电阻。非傻瓜式组装。本屌也就是一渣焊。拆拆轴什么的还能凑副，这个难度太大了吧。
有考虑过请大神代工，毕竟板子难求。纠结半天，还是决定自己动手，折腾劲儿上来就挺光棍的。一想到又可以发帖骗积分了，激动不已。激动不已啊。。

二极管，打算玩灯就没考虑直插式二极管，于是难度又增加了，贴片二极管。

正负极如图。

其实可以用镊子固定好在焊锡，但是怕刮花pcb于是遮掩带便华丽丽的登场了。
好吧，这就是个蛋疼的过程，比米粒还小还会滚来滚去，太闹心了。

升级版遮掩带。贴上去扣三天都扣不下来。

好吧，各种贴歪，惨不忍睹。不可思议的是我竟然还有勇气发出来，


暂且休息一下，换个坐姿。接下来需要焊电阻了，喵了个咪的比二极管还小。真是自作虐不可活啊。啊。。啊。。。

庆幸的是电阻不分正负极，也不会滚来滚去。小是小了点，但是比二极管好焊多了。

各种轴、轴纸、透明马桶盖。

板子上每个键位都有相应的字符，混轴混灯实在是方便、
103的配列即实用，又淫荡。假组测试一下配列先。

还是套上键帽比较好，免得弄个左窄右宽就悲剧了。

检查有没有歪轴。

qq88409788 · 发表于 2014-7-3 01:52

本帖最后由 qq88409788 于 2014-7-3 01:58 编辑

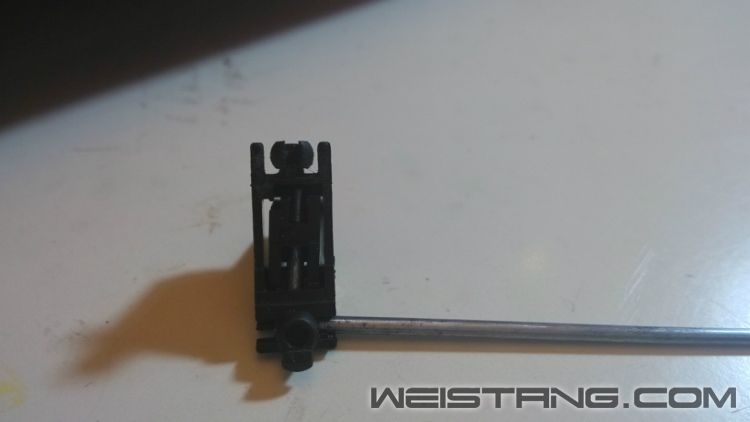

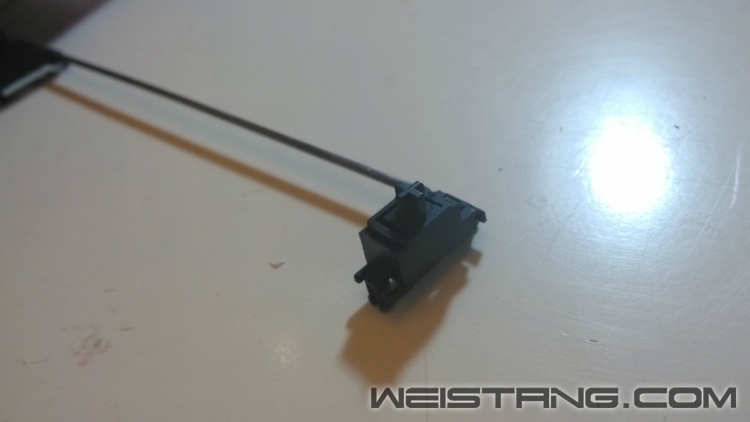

卫星轴也要调试.无奈榔头的7x铁丝用完了.用的是原厂拆下来的铁丝和十字柱.榔头卫星的十字柱卡7x空格还是有点松动.6.25x还好。卫星卡座还是用的榔头的，十分紧致比老原拆拆下来的卡扣好用多了。
铁丝卡进去松动几下。还是有点紧，于是来回晃动几下，涂点润滑摸均匀就好，十字柱也涂上一点点点点。

装上pcb有相对的字符指引。

调试好的卫星轴倒过来以后十字柱是自然滑出的，正好与轴芯平齐。肉不肉，见仁见智吧。

3007外壳，浅灰色。成色相当给力。Made in West Germany，89年的产物吧。
成色牛x，价格就无力吐槽了。

来自宁波的苏菲弹力贴保护pcb的菊花，减少磨损。

人为战损，为毛？

板子是键线分离的设计，不割掉怎么用？
话说老原厂就是扎实。用料真心不错，特么的弄断了我一根钨钢钻头，即便是我手误。但是它也是金属啊，说断就断了。

不割掉还真不知道咋办。

机智有木有。刚刚好，还能垫着插头。

上盖贴一点遮掩带。

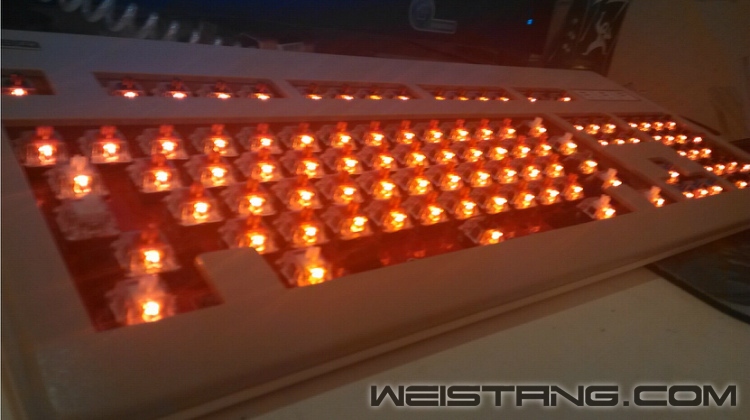

原厂也亮骚，有木有。

无灯也大气。有木有。

缝隙光很美。

搞定，收工。

大胖鸟 · 发表于 2014-7-3 02:00

用镊子配合低温焊锡也可以亮度真没有我的狂热之橙亮不过还是要支持这几套大保健下来够受的

qq88409788 · 发表于 2014-7-3 02:01

大胖鸟发表于 2014-7-3 02:00
用镊子配合低温焊锡也可以亮度真没有我的狂热之橙亮不过还是要支持这几套大保健下来够受的

不谈,不谈,都是泪,,脖子跟着手势扭来扭曲,要断了..

qq88409788 · 发表于 2014-7-3 02:07

大胖鸟发表于 2014-7-3 02:00
用镊子配合低温焊锡也可以亮度真没有我的狂热之橙亮不过还是要支持这几套大保健下来够受的

是的,我是用的低温0.6mm的锡丝,也是用的镊子.
用遮掩带是装x用的,哈哈.

enilykS · 发表于 2014-7-3 02:13

满眼都是钱

Mountain · 发表于 2014-7-3 02:16

很是添成就感

qq88409788 · 发表于 2014-7-3 02:24

enilykS 发表于 2014-7-3 02:13
满眼都是钱

金毛好有爱。

完蛋苗儿 · 发表于 2014-7-3 08:49

第一次看到，涨姿势了

Pisces · 发表于 2014-7-3 09:16

有钱真好，妈蛋

qq88409788 · 发表于 2014-7-3 10:39

Pisces 发表于 2014-7-3 09:16
有钱真好，妈蛋

还有剩饭嘛,包个邮寄过来吧,饭都吃不起了,

Pisces · 发表于 2014-7-3 10:45

qq88409788 发表于 2014-7-3 10:39
还有剩饭嘛,包个邮寄过来吧,饭都吃不起了,

不装，我们还是朋友

qq88409788 · 发表于 2014-7-3 12:14

Pisces 发表于 2014-7-3 10:45
不装，我们还是朋友

大胖鸟 · 发表于 2014-7-3 13:52

qq88409788 发表于 2014-7-3 02:07
是的,我是用的低温0.6mm的锡丝,也是用的镊子.
用遮掩带是装x用的,哈哈.

好评这就对了

大胖鸟 · 发表于 2014-7-3 13:53

qq88409788 发表于 2014-7-3 02:01
不谈,不谈,都是泪,,脖子跟着手势扭来扭曲,要断了..

你应该是外设堂目前拆装轴盖上润滑上轴纸数量最多了

qq88409788 · 发表于 2014-7-3 17:22

大胖鸟发表于 2014-7-3 13:53
你应该是外设堂目前拆装轴盖上润滑上轴纸数量最多了

是吗.? 是吗.?

大胖鸟 · 发表于 2014-7-3 17:32

qq88409788 发表于 2014-7-3 17:22
是吗.? 是吗.?

比我多我是三把60 一把104而已

神盾之子 · 发表于 2014-7-3 20:41

又一把狂热之橙诞生了

魂竹郭 · 发表于 2014-7-3 22:46

不折腾不舒服斯基。。。

太强大了，土豪玩起键盘来，也是能动手的啊，另外图片的质量遮住了焊点这个细节。。不得不说客制化，只能适合折腾的人弄，毕竟他的价格下来比成品的还贵很多。
土豪，缺友乎？

艾奥里亚 · 发表于 2014-7-4 00:09

这一套下来成本至少2800
