罗技 VX Revolution无线鼠标拆解及换微动（献给爱折腾的你）

W.L.Troy · 发表于 2014-7-3 19:39

本帖最后由 W.L.Troy 于 2014-7-3 19:32 编辑

在这里提前感谢一位网友提供鼠标支持。之前在网上答应给这哥们免费换微动。这哥们一次给我邮寄过来2个鼠标，一个是罗技G700，还有就是这个罗技小革命。因为时间关系就先给小革命更换了微动，顺便做了这个教程。废话不都说，上图。

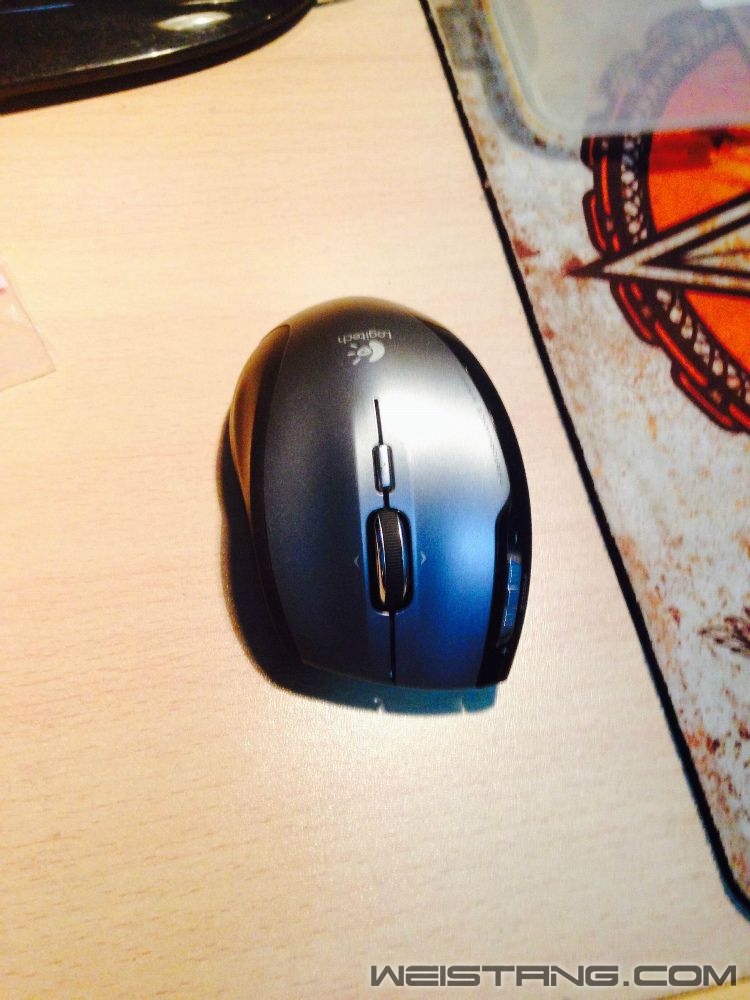

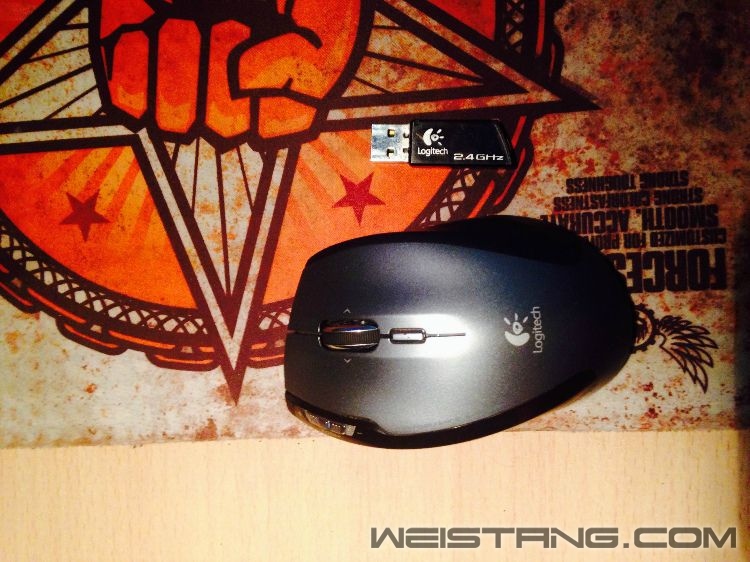

来张鼠标的特写。

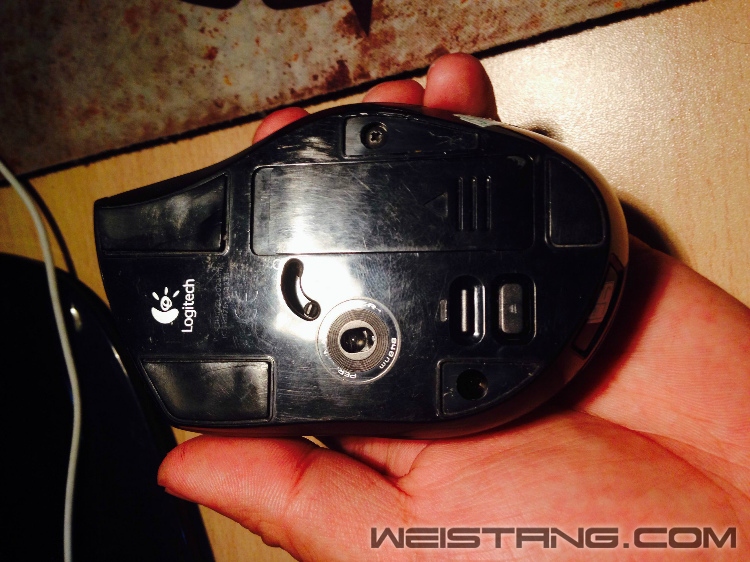

鼠标邮寄过来的时候就少了两处脚贴，另外三处脚贴也不平整，之前肯定是自己拆过了。

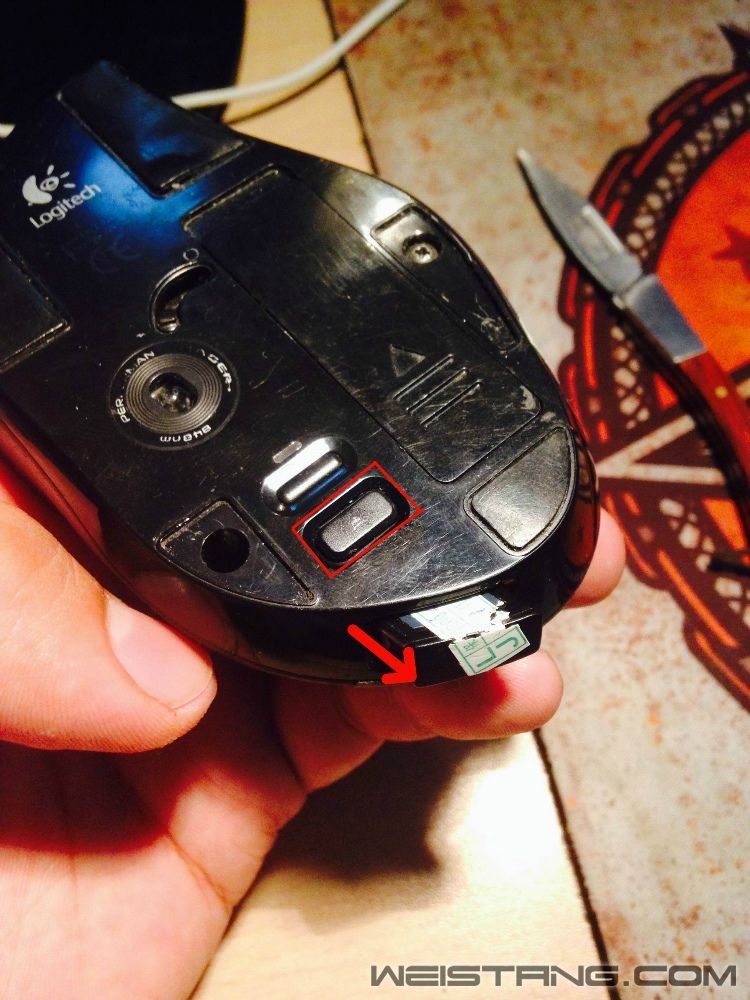

看方块位置，是鼠标接收器仓的开关，按一下，接收器就从舱里弹出来了，话说这个仓设计的真是很贴心。

看接收器的大小就知道这鼠标真是有些年头了。

来张工具全家福，烙铁，烙铁架子及高温海绵，吸锡器，小十字和一字螺丝刀，小刀，焊锡丝，日本进口助焊膏，上助焊膏的画笔，塑料袋里是要更换的微动，还有零件收纳盒（拆解小东西必备，防止小螺丝，小配件丢失）。

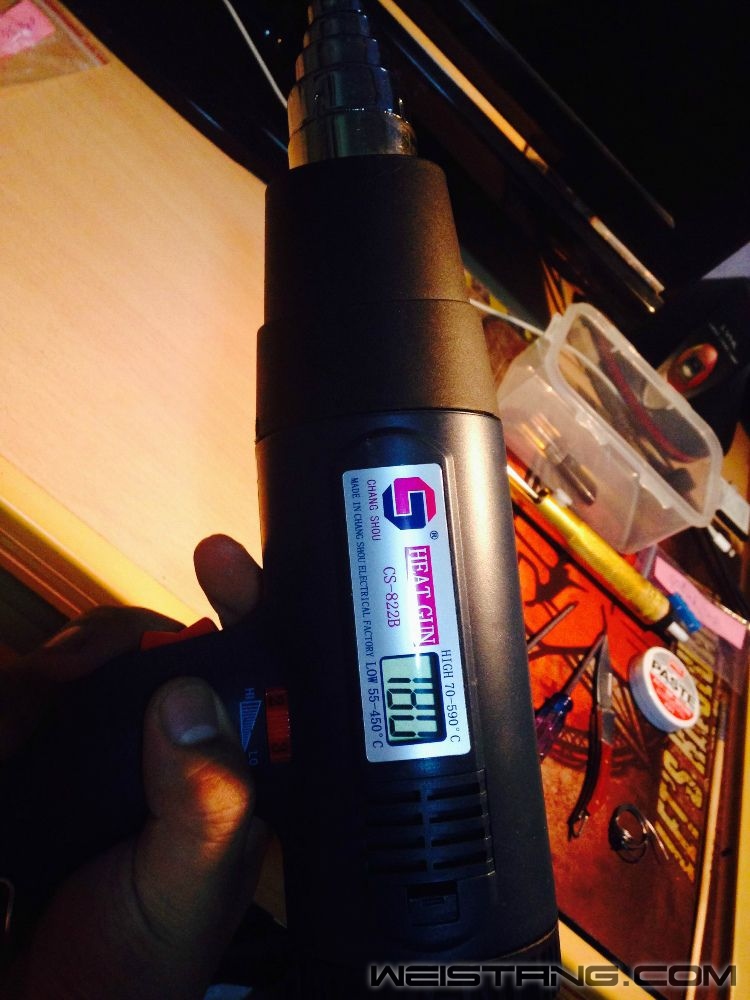

还是先上热风枪把脚贴吹热，然后用小刀慢慢翘起来。

鼠标底部有5颗螺丝，这里都用红圈标记出来了。都拆下鼠标就能打开。

这里注意，打开鼠标排线是链接在主板上的，这里需要把排线拔出来。

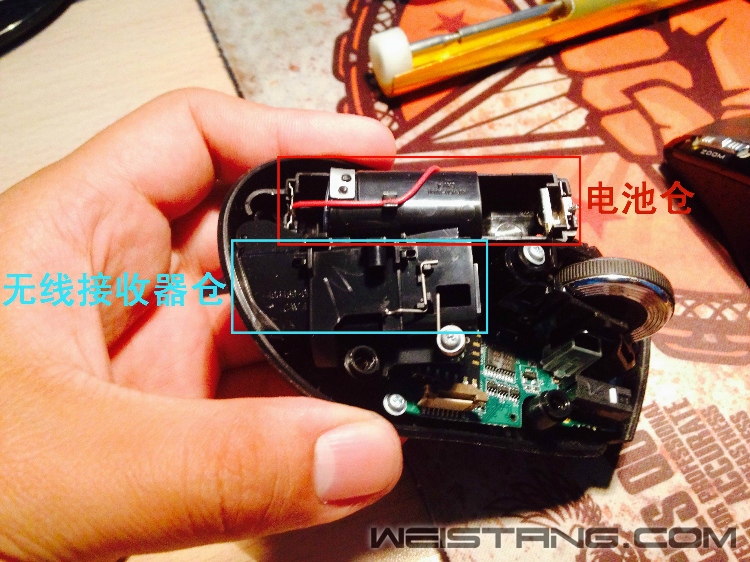

这里可以看到接下来要拆卸的两部分，一部分是电池仓，另一部分是无线接收器仓。

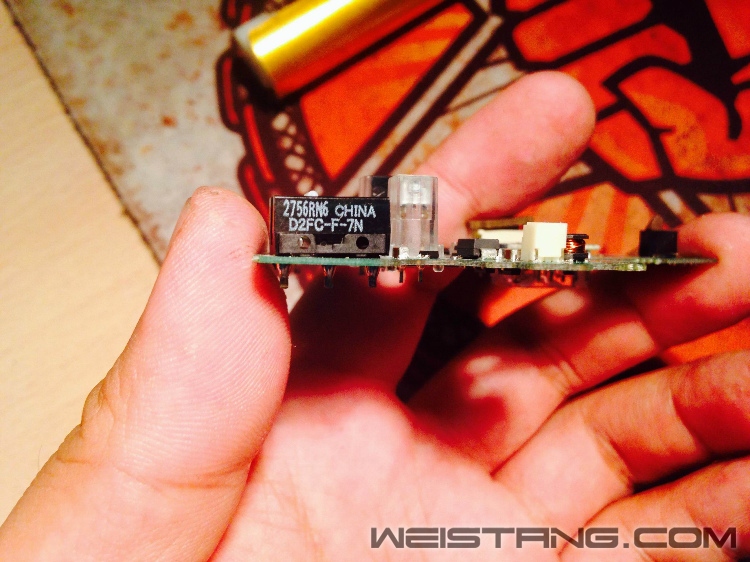

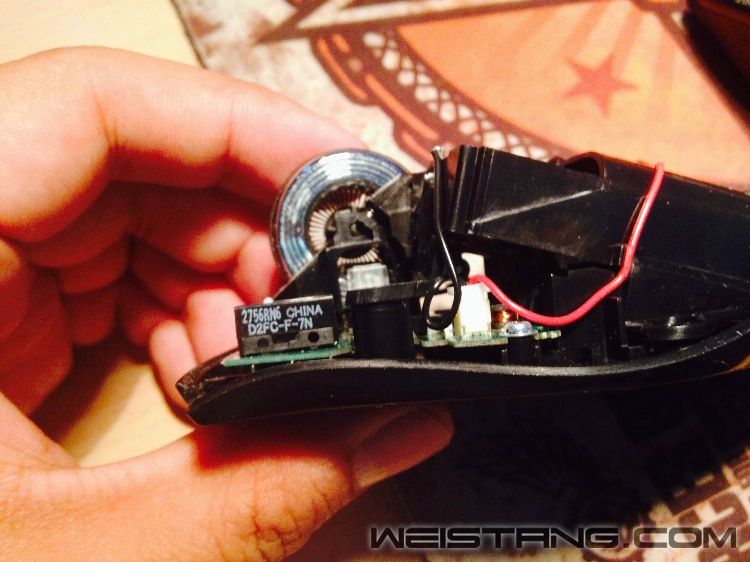

侧面特写可以看到微动。

激光传感器芯片特写。

拆卸电池仓，圆圈标记的3个位置是电池仓固定的塑料圈，塑料圈是套在底盘的三个螺丝柱上的，这里只要轻轻向上抬起就能取下电池仓。

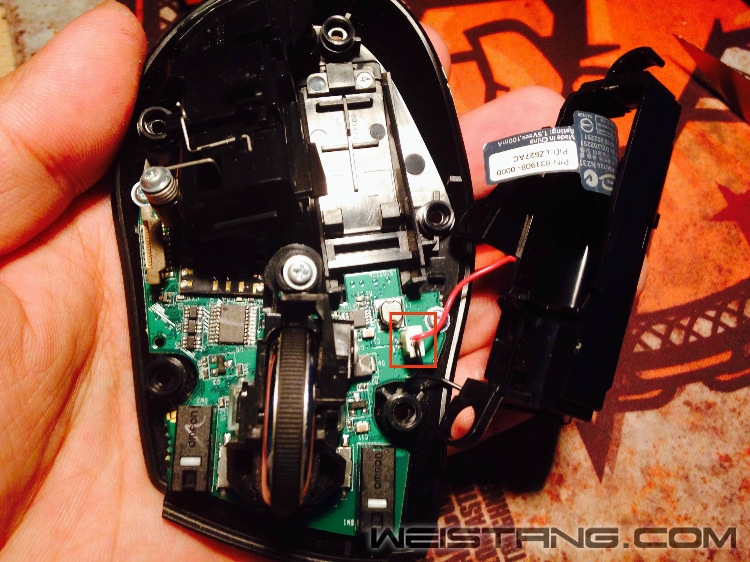

这里注意，电池仓和主板之间有个链接的线槽，将插线拔出就能彻底分离电池仓了。

电池仓分离的特写。

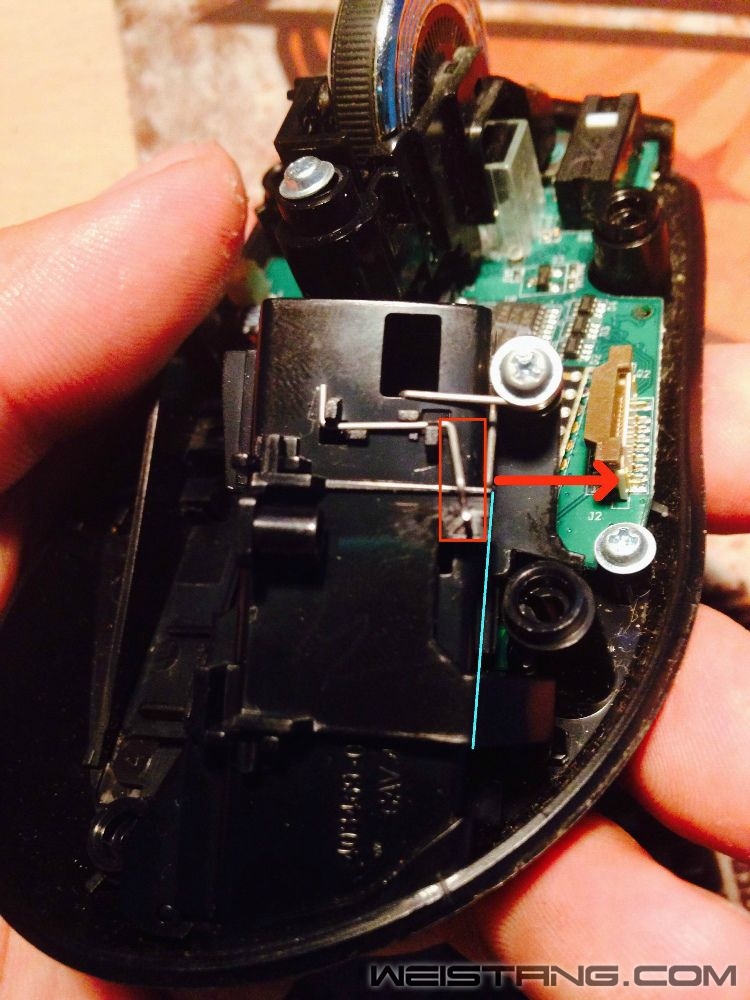

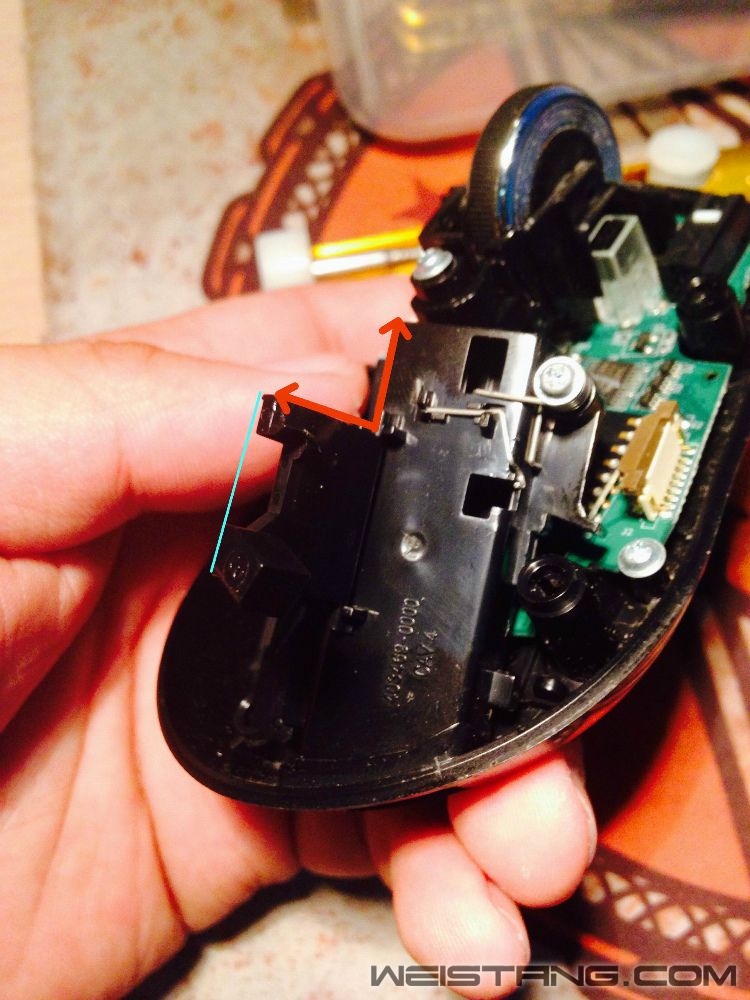

接下来拆解接收器仓，这里会有些小技巧，红色方框位置有个钢丝卡子，卡子下面压着一个可以垂直打开的塑料片，沿着箭头方向将钢丝将右侧掰，直到超过蓝色线标记的位置。这是钢丝会卡到塑料片的下方，见下图。

塑料片类似合页，可以打开垂直90度。在这里可以注意下钢丝的位置。然后我们就可以轻松取下接收器仓了。

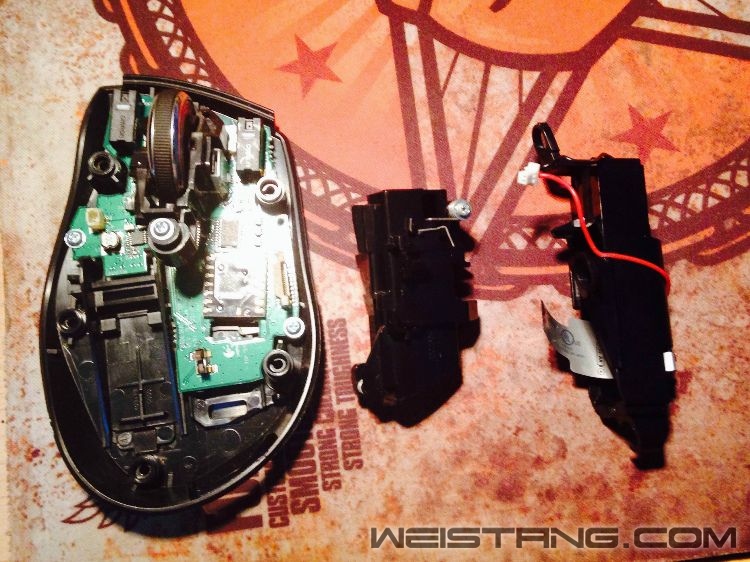

来个3部分的特写。

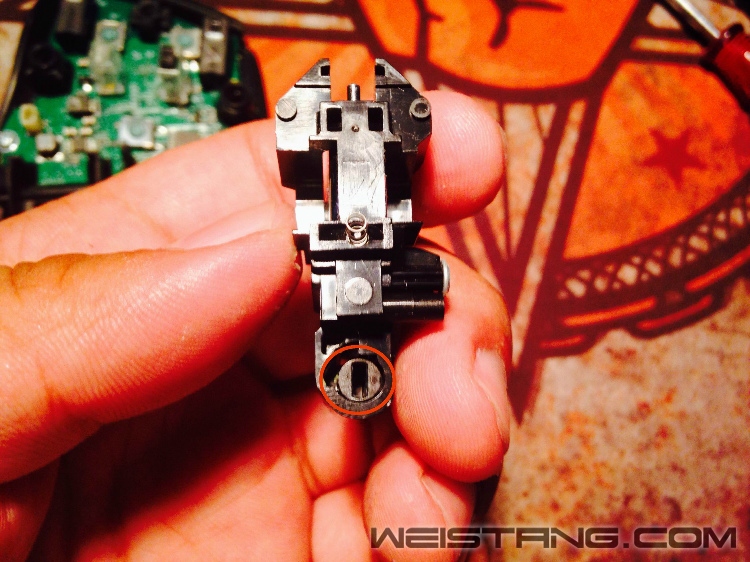

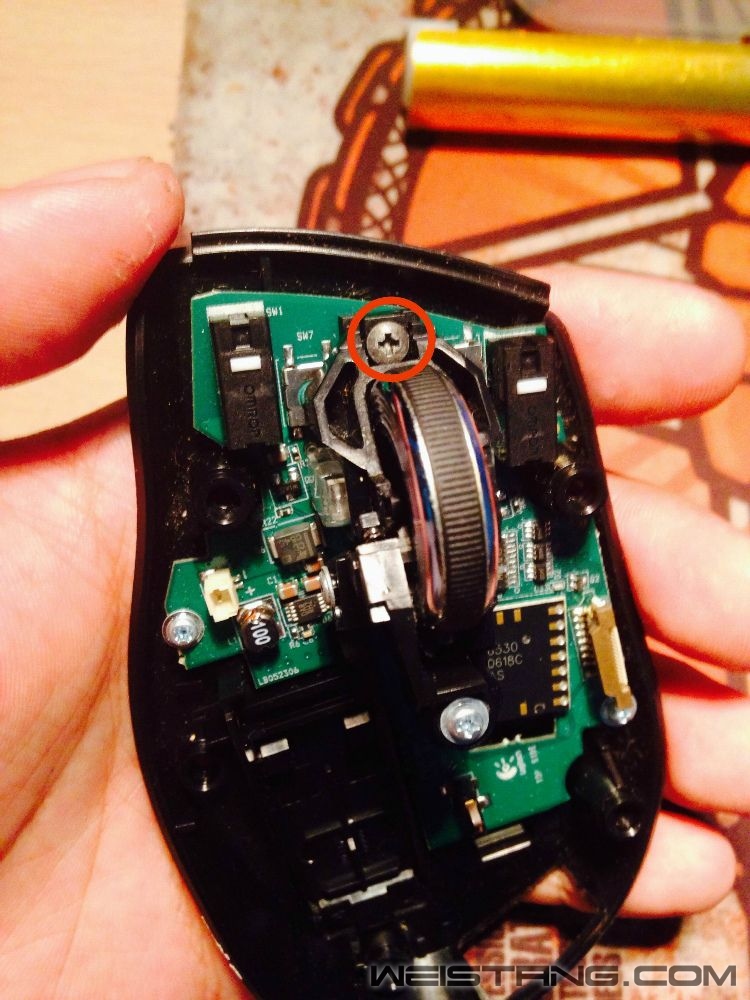

之后我们该拆滚轮了，罗技的滚轮一般都是模块化设计，拆下滚轮正前方的一颗螺丝，滚轮就能取下来。

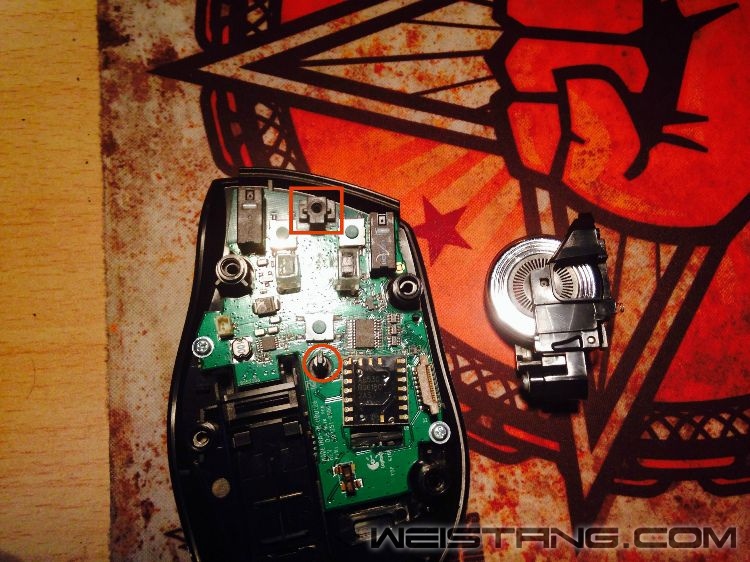

滚轮前方螺丝下面有个黑色的塑料垫，这里用方块标记出，千万别丢了。红色圆圈标记的是控制滚轮切换有无阻尼模式的旋转柱。

这是滚轮卡在旋转柱上的一字槽。

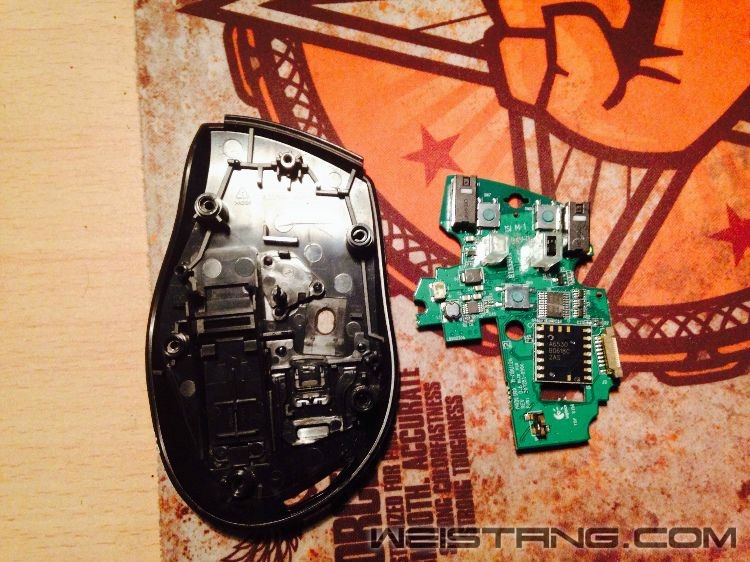

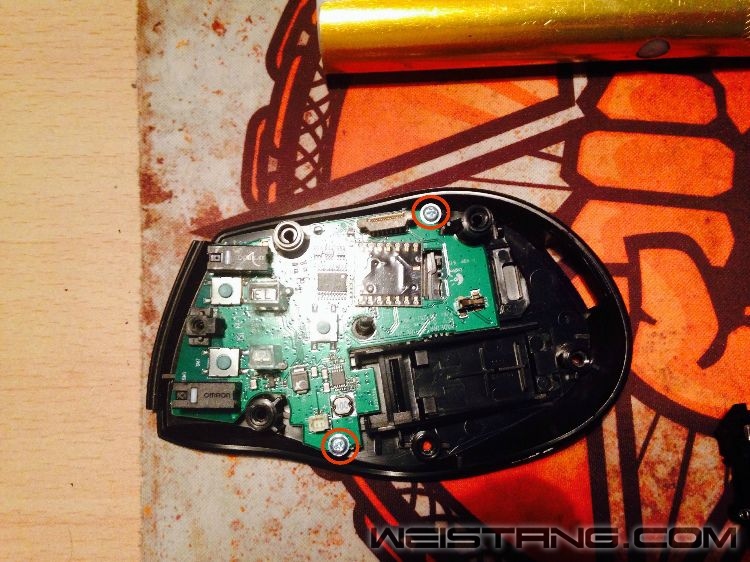

剩下的就好说了，拆下最后两个标记的螺丝，板子就能从底壳上分离出来了。

我们可以看到主板的PCB板子非常的薄，类似G9X的板子，这种板子的焊盘直径很小，而且比较容易高温受热脱落。

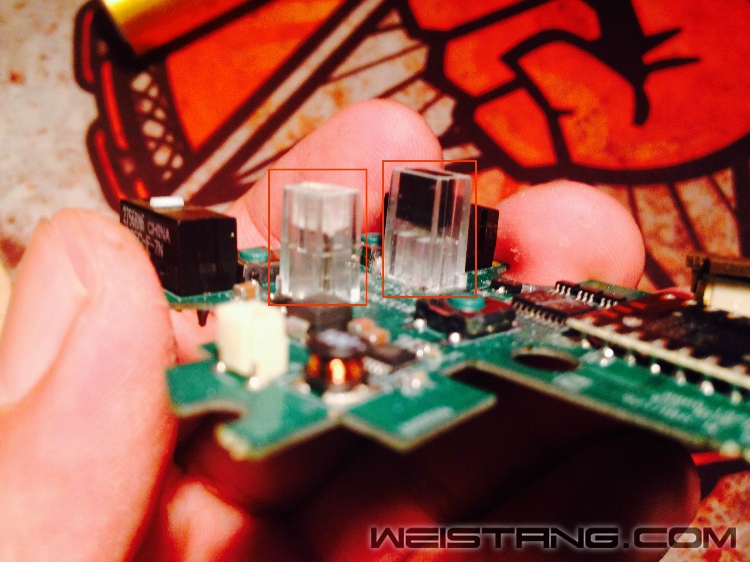

这里有个比较有趣的发现，光栅传感器居然被两个塑料的透明罩子给罩起来了，这是为了起到保护作用，因为滚轮是四向滚轮，向左或者向右掰滚轮的时候很可能会碰到光栅传感器，所以这里做了保护，不能不说罗技这细节处理的非常到位。

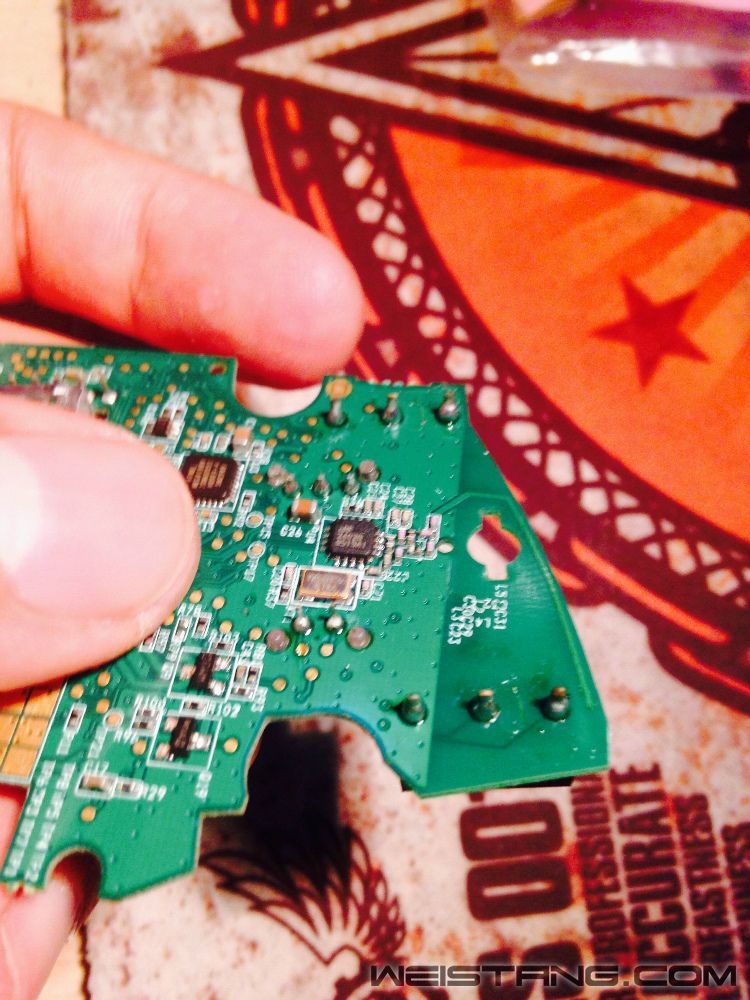

原焊点又细又长。明显的小焊盘设计。

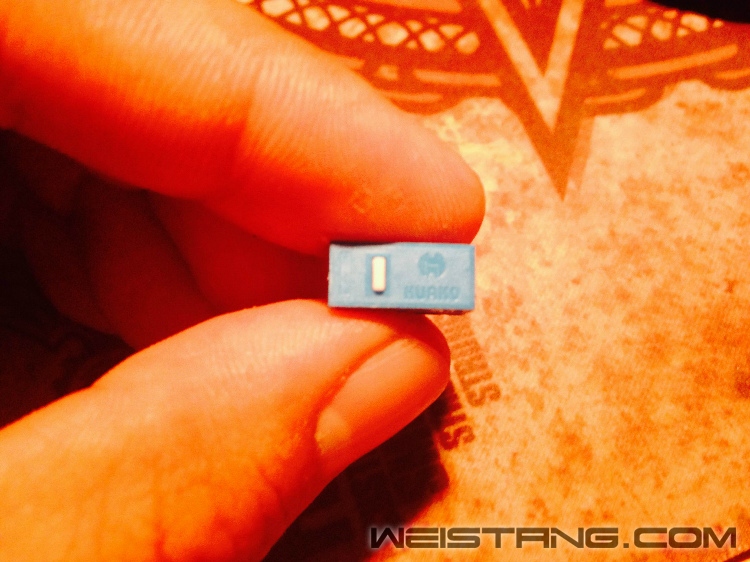

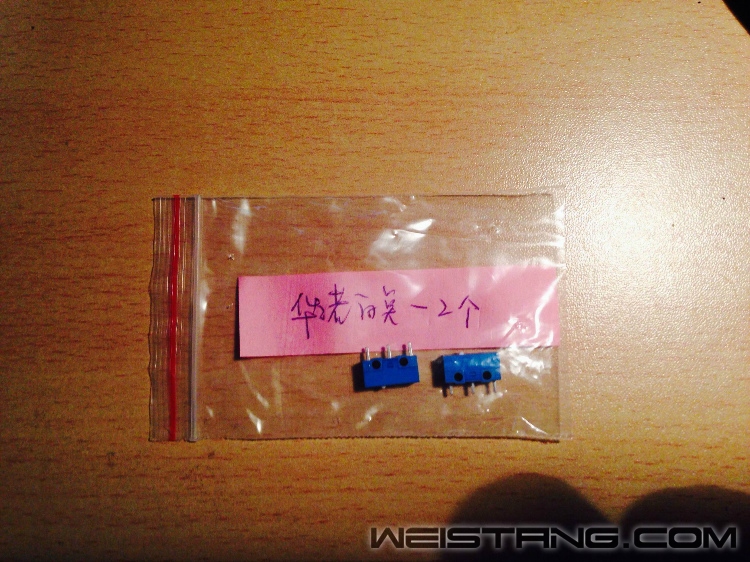

华诺白点，这是那哥们打包一起给我邮寄过来的，特地注明小革命换上这个微动。

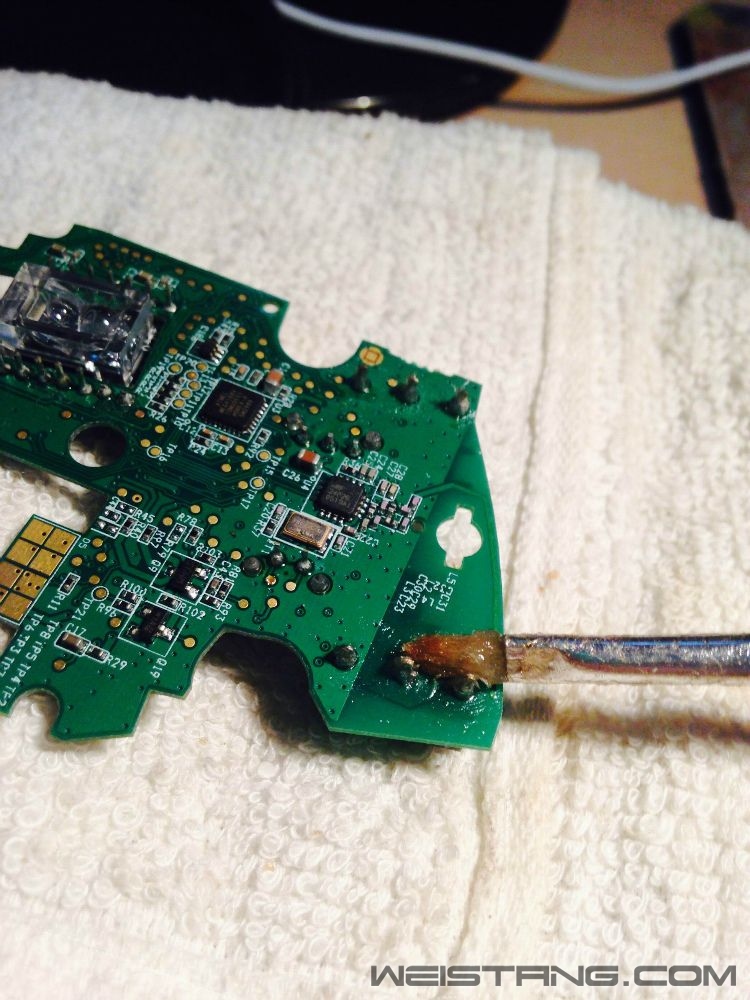

画笔给焊点上助焊剂，助焊剂可以增加焊锡的流动，用吸锡器的时候会吸的比较干净。

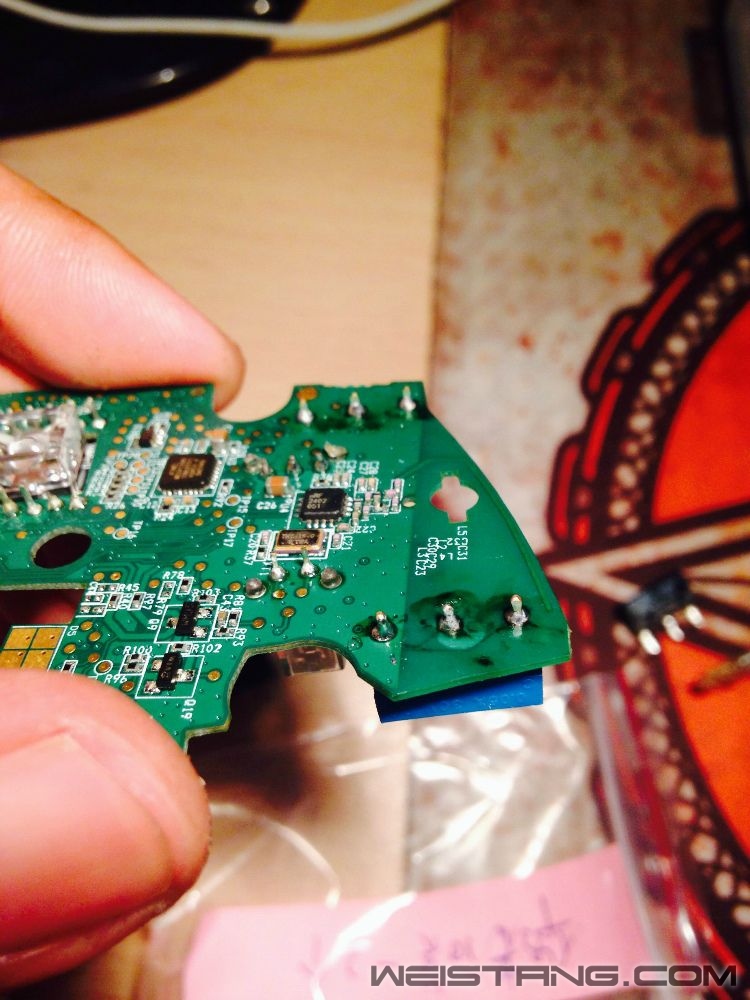

焊上微动后焊点的特写。

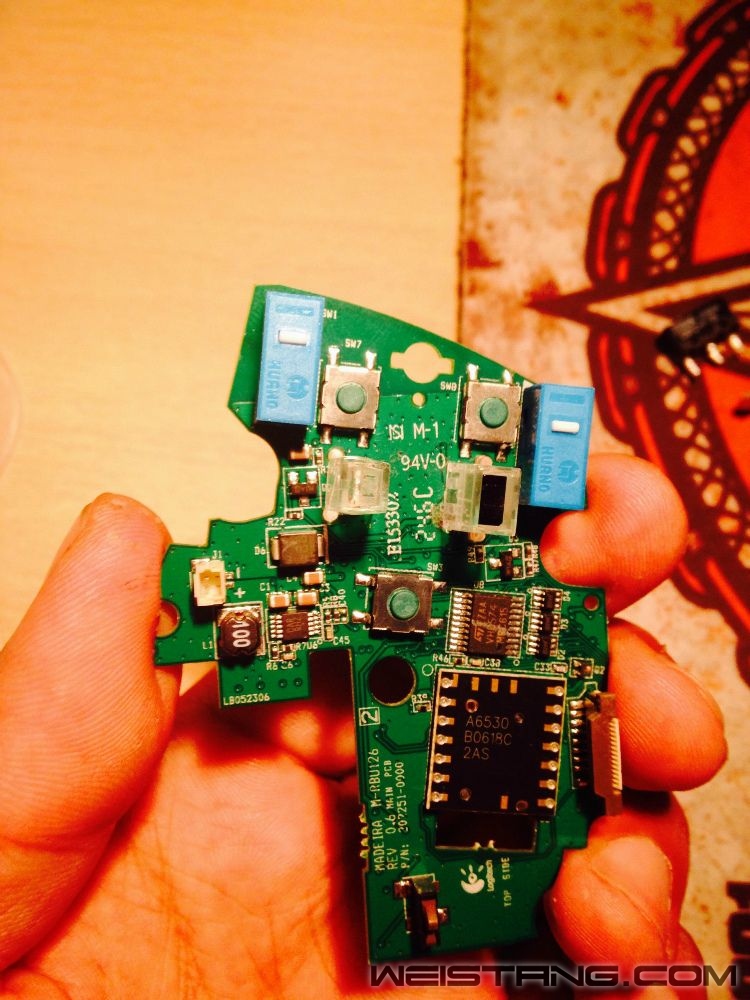

这小蓝外壳的微动看着还挺好看。

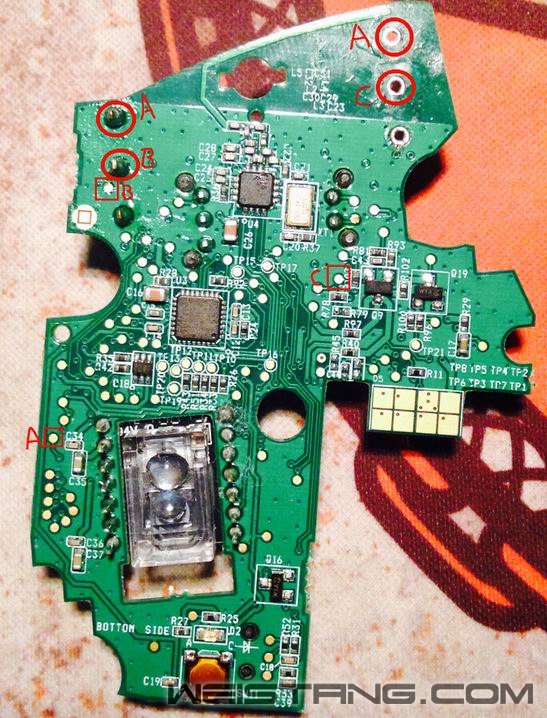

最后献上一张飞线图，希望将来能帮助到某些把焊盘搞脱落的朋友。圆圈点对应的字母飞到方块点对应的字母位置。这大家应该都能看明白吧。

将鼠标安装过程就不再多说了，最后安装调试，左右键一切正常。测试完成后再将鼠标的贴脚用热风枪吹热了再贴回原来的位置。话说这鼠标的脚贴真是没什么粘性了，估计跟之前的拆卸没贴好有关系。希望看到本贴的朋友能喜欢我的教程，如果有什么说的不对或者不到位的地方还请大家多多指出。

Mountain · 发表于 2014-7-3 20:23

不错的教程先顶再看

神盾之子 · 发表于 2014-7-3 20:48

传说中的小革命么？

大胖鸟 · 发表于 2014-7-3 21:05

老华诺白手感不错的给罗技这几款鼠标用

其实把电池仓拆下来之后基本PCB就很明朗了

大胖鸟 · 发表于 2014-7-3 21:42

飞线图很有用罗技的焊盘很脆弱

魂竹郭 · 发表于 2014-7-3 22:35

请问飞线图适合所有罗技鼠标吗？？

狂顶。。。

W.L.Troy · 发表于 2014-7-3 22:39

Mountain 发表于 2014-7-3 20:23
不错的教程先顶再看

谢谢支持

W.L.Troy · 发表于 2014-7-3 22:39

神盾之子发表于 2014-7-3 20:48
传说中的小革命么？

这就是小革命

W.L.Troy · 发表于 2014-7-3 22:43

大胖鸟发表于 2014-7-3 21:05
老华诺白手感不错的给罗技这几款鼠标用

其实把电池仓拆下来之后基本PCB就很明朗了

纠正下，其实这微动叫环诺，不叫华诺。有个哥们给我发了个厂家的授权书，上面厂名就叫环诺。拆电池仓其实就是为了让大家看那个钢丝卡子的设计，这设计很有趣，合页的塑料片如果的被卡死的话正好挡住一个螺丝柱的边，这时接收器仓就不太好取下来。

W.L.Troy · 发表于 2014-7-3 22:44

大胖鸟发表于 2014-7-3 21:42
飞线图很有用罗技的焊盘很脆弱

以后尽量拆板子都提前测好飞线的位置，留给需要的人。

W.L.Troy · 发表于 2014-7-3 22:45

魂竹郭发表于 2014-7-3 22:35
请问飞线图适合所有罗技鼠标吗？？

狂顶。。。

这图仅适用于此鼠标。不是通用的，每个型号的鼠标PCB的板子都不一样。

W.L.Troy · 发表于 2014-7-3 22:48

大胖鸟发表于 2014-7-3 21:05
老华诺白手感不错的给罗技这几款鼠标用

其实把电池仓拆下来之后基本PCB就很明朗了

魂竹郭 · 发表于 2014-7-3 22:52

W.L.Troy 发表于 2014-7-3 22:45
这图仅适用于此鼠标。不是通用的，每个型号的鼠标PCB的板子都不一样。

那我就不收藏这个图了。。。

本来这个是想准备装那啥用的。。看来毫无希望了

W.L.Troy · 发表于 2014-7-3 22:59

魂竹郭发表于 2014-7-3 22:52
那我就不收藏这个图了。。。

本来这个是想准备装那啥用的。。看来毫无希望了

跑线简单，用万用表测就行。焊接的技术也比较简单，找个破板子联系几次就差不多了。其实鼓捣找个真不难，都是熟练工

大胖鸟 · 发表于 2014-7-3 23:22

W.L.Troy 发表于 2014-7-3 22:44
以后尽量拆板子都提前测好飞线的位置，留给需要的人。

这个我也要学习以后评测也尽量加入这些

大胖鸟 · 发表于 2014-7-3 23:23

W.L.Troy 发表于 2014-7-3 22:48

这是什么情况

newhand2010 · 发表于 2014-7-4 00:36

http://www.yqtengfei.com/

魂竹郭 · 发表于 2014-7-4 00:44

W.L.Troy 发表于 2014-7-3 22:59
跑线简单，用万用表测就行。焊接的技术也比较简单，找个破板子联系几次就差不多了。其实鼓捣找个真不难， ...

吐血。。太难了。。

W.L.Troy · 发表于 2014-7-4 07:02

newhand2010 发表于 2014-7-4 00:36
http://www.yqtengfei.com/

原来怎么叫都行。。。。。

Pisces · 发表于 2014-7-4 09:24

少年好手艺，敢问摊子摆在哪里，我等手残之人万一哪天要折腾了,也好有个去留之所
