罗技G700鼠标拆解及更换微动教程（献给爱折腾的你）

W.L.Troy

        在这里继续感谢@branhill 给我提供罗技G700来做拆解及更换微动的教程。这个G700更换微动完成以后就可以给这哥们打包邮寄回去了，希望DG2 T85的0.6N微动手感他能喜欢。废话不多说，我们上图。

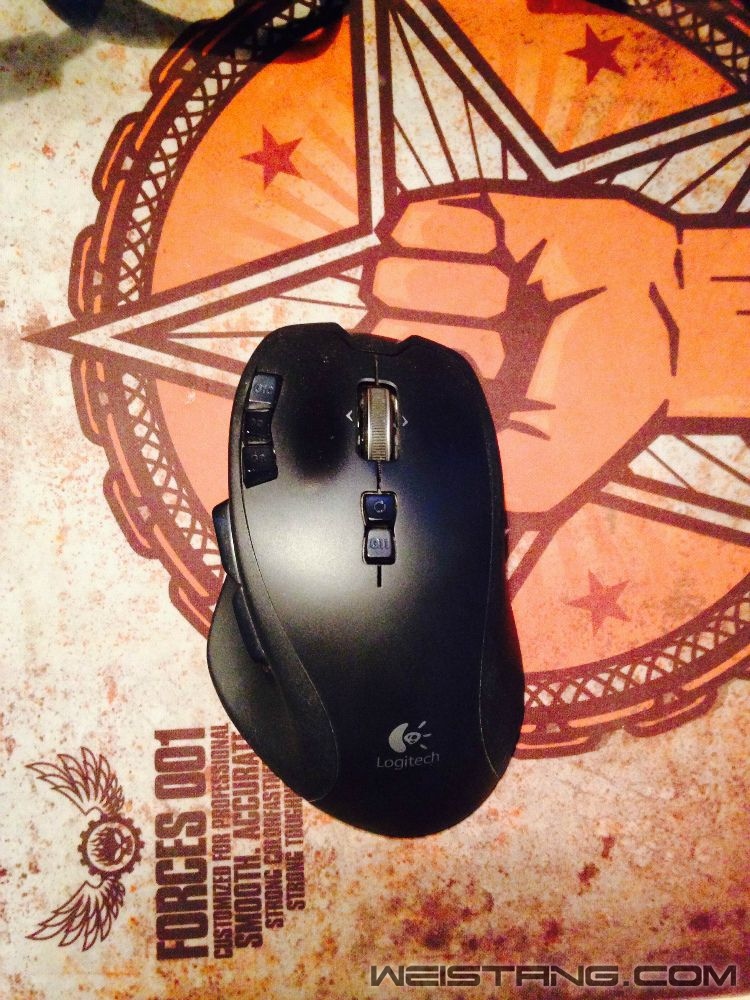

来个全貌的特写，今天我们就给它换微动。

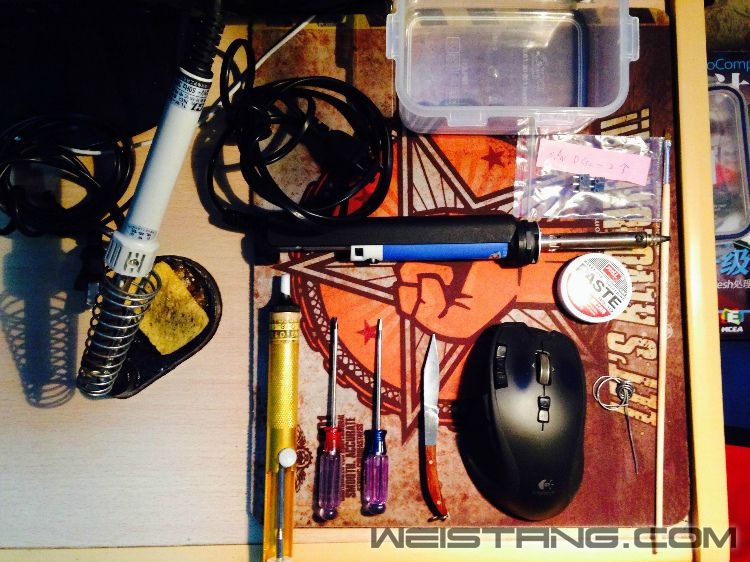

介绍工具，烙铁（黄花30W）、烙铁架及高温海绵、吸锡器（虽然这次教程里没用到，但是这是必备的工具）、小十字和一字螺丝刀、小刀（起脚贴必备）、焊锡丝、助焊膏、画笔（涂抹助焊膏用的）、吸锡烙铁（就是那个蓝色的家伙，又叫加热式吸锡器，新手必备神器）、樱桃微动DG2-T85（0.6N）、还有收纳盒（放置拆卸的螺丝等小部件，以免丢失）。



用热风枪吹鼠标脚贴，习惯180度，吹脚贴大概6秒左右就可以了，不要长时间加热，以免脚贴变形。

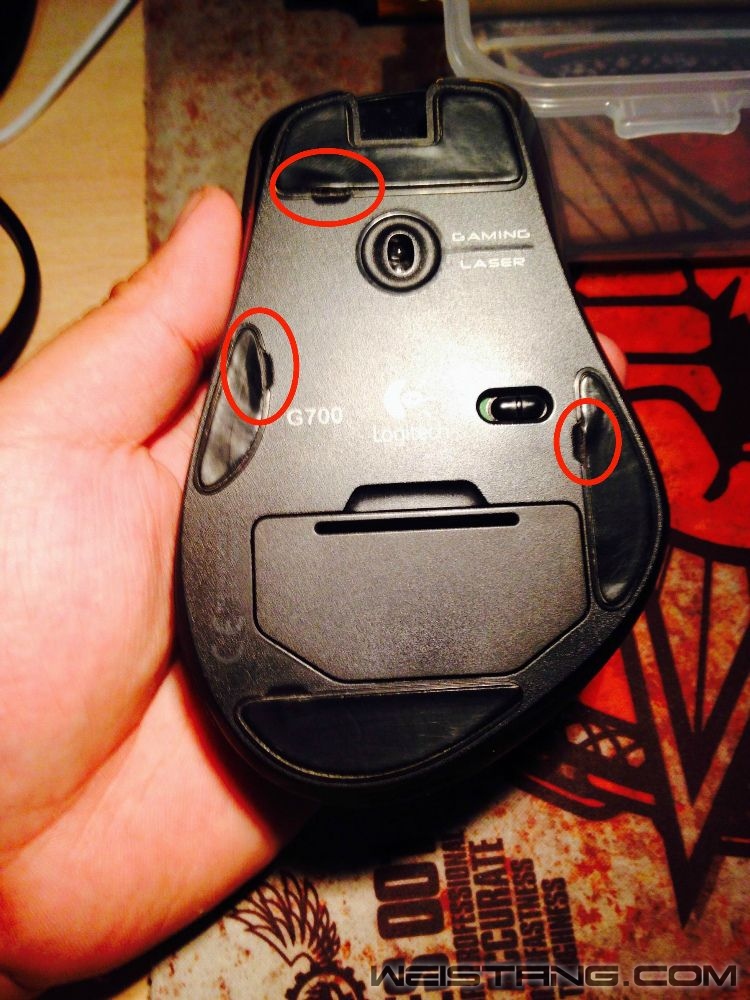

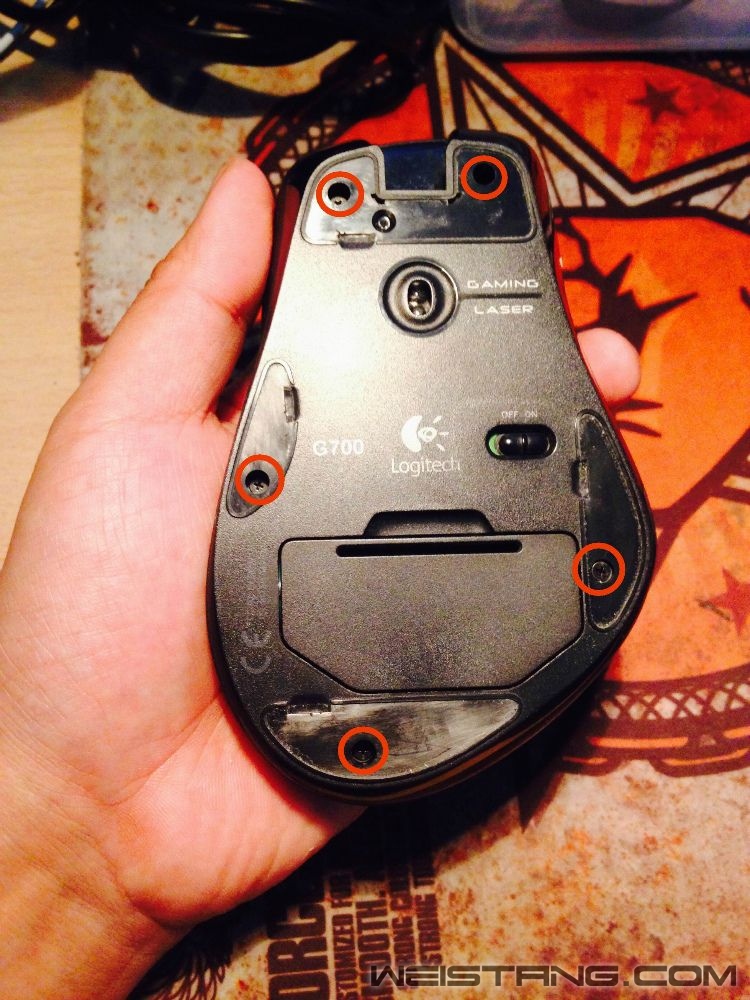

拆掉鼠标底部标记的5个螺丝就能打开鼠标了。在这里注意脚贴侧面都有一个槽，这个槽就是让使用者来专门给翘脚贴的地方，罗技的设计还真是贴心。



打开鼠标注意这里的线槽，把插头拔下来。（插头有些紧，这里要小心点）

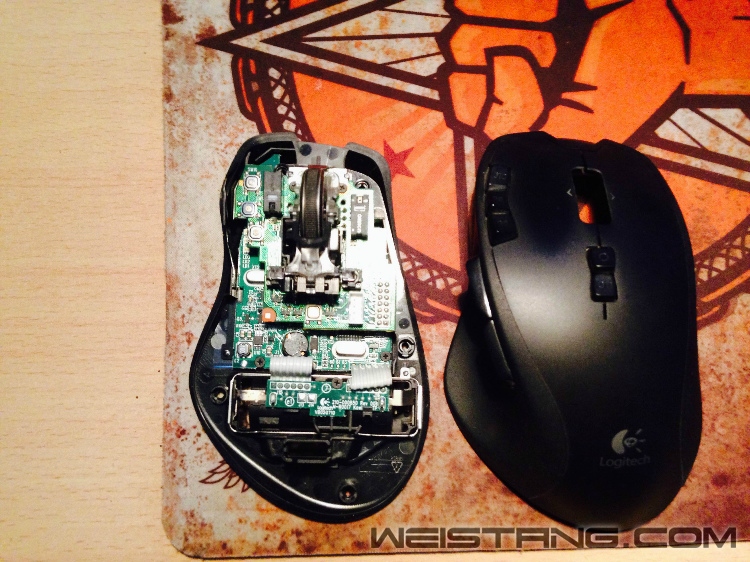

来上下壳个分离开的特写。



鼠标侧面特写。看罗技的做工还是很扎实的。

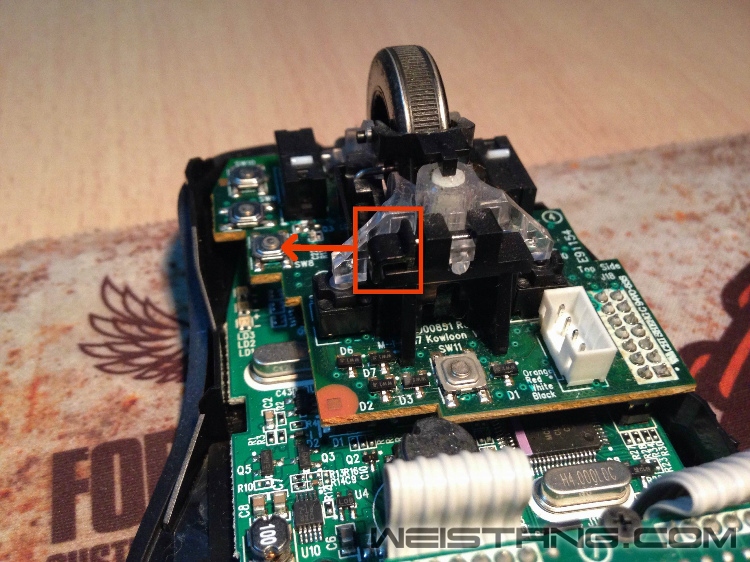

拆卸模块式滚轮，方块位置有一个固定滚轮模块的插栓，将插栓向左侧拔出，见下图。



插栓拆下后的样子。

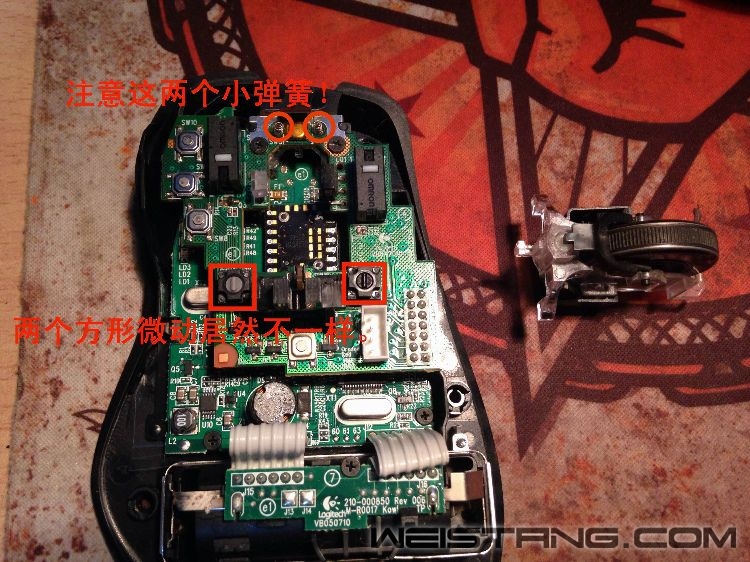

模块化滚轮查下后注意红色圈里标记的两个小弹簧，千万别丢了，这是控制滚轮平衡用的，这里还有个有趣的地方是方形框里的两个方形微动居然是不同的。左侧是灰点右侧是黑点，正常情况下应该两个都是黑点。



小弹簧特写。

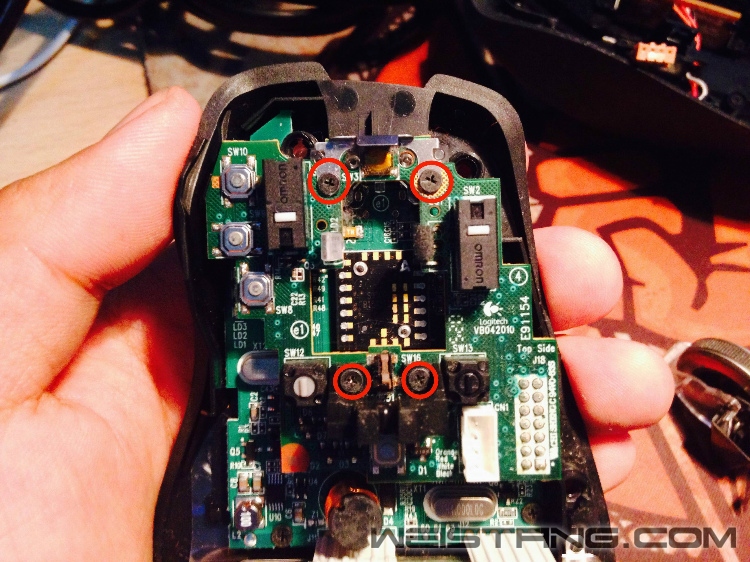

拆下标记的四个螺丝的位置。

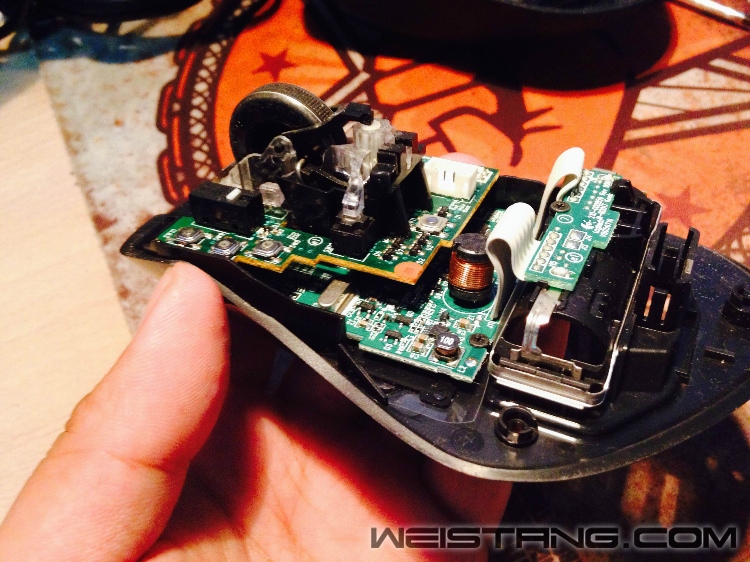

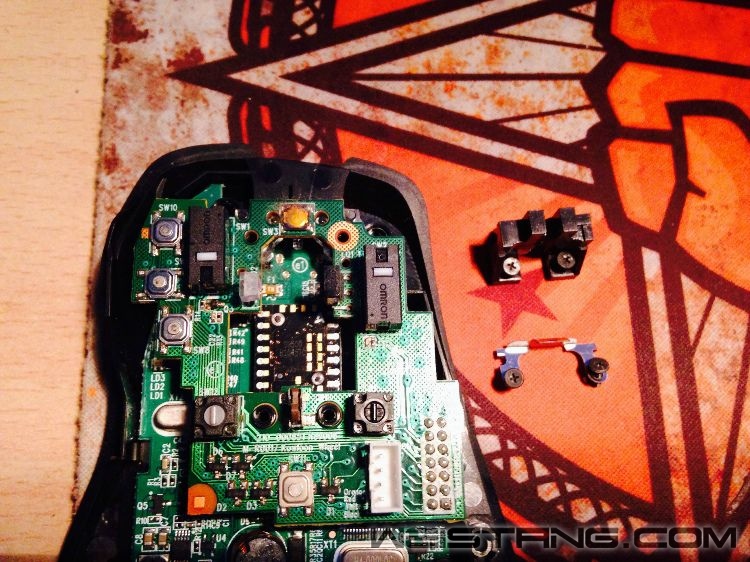

分离后特写。

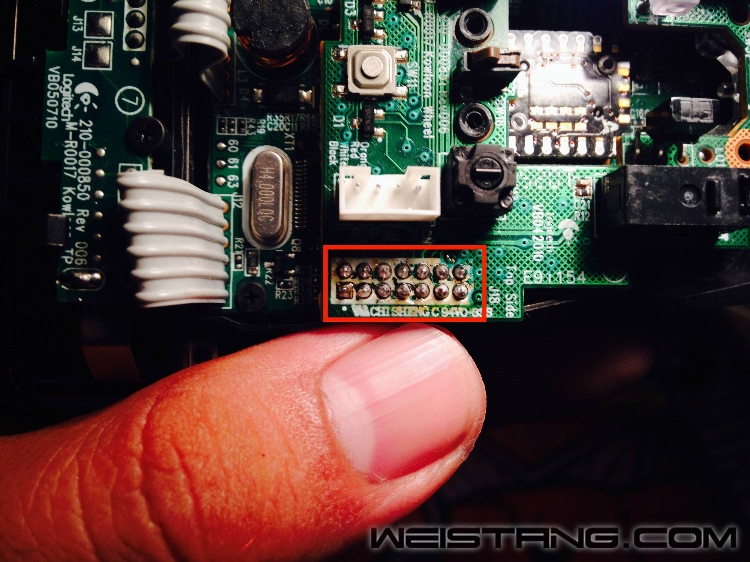

这里我们看下14根对穿焊的引脚。一会我们就要将这里的焊锡都清理掉来分开上下两层的PCB板子。

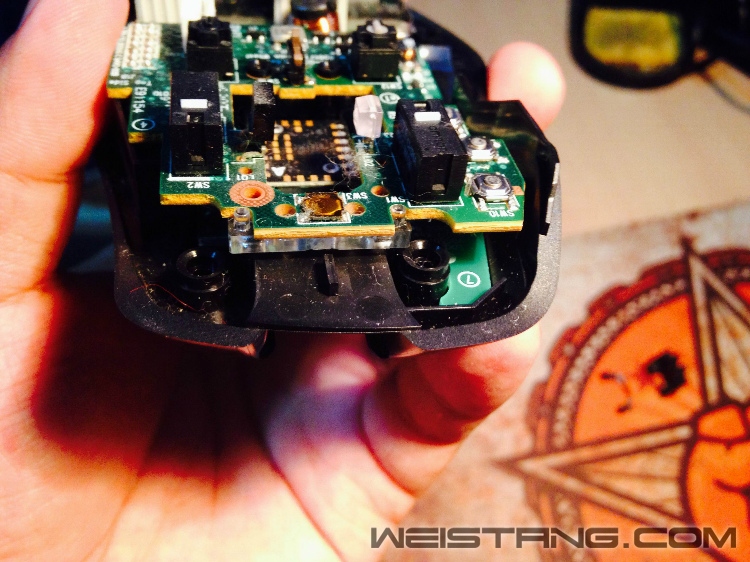

前端上下PCB板的特写。

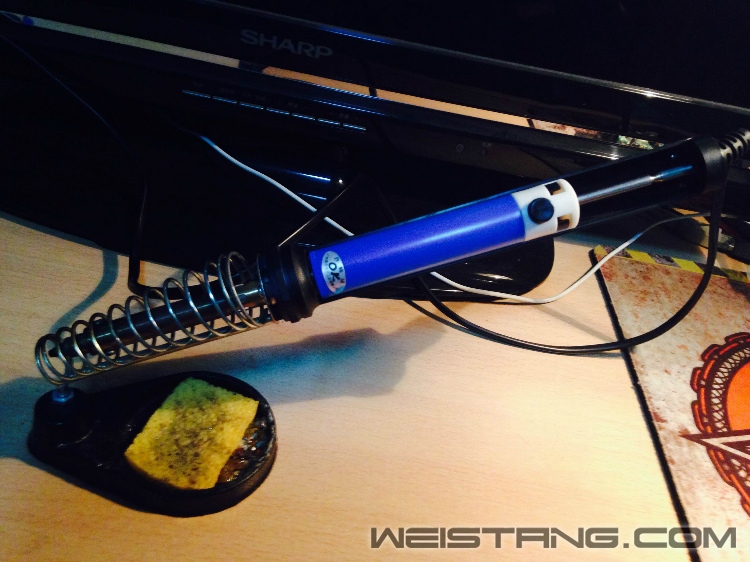

在这里介绍下清理焊点锡的神器（适合新手的装备），吸锡烙铁，顾名思义，就是既有烙铁的加热功能，又有吸锡器的清除焊锡的功能，使用起来跟用普通吸锡器十分类似。

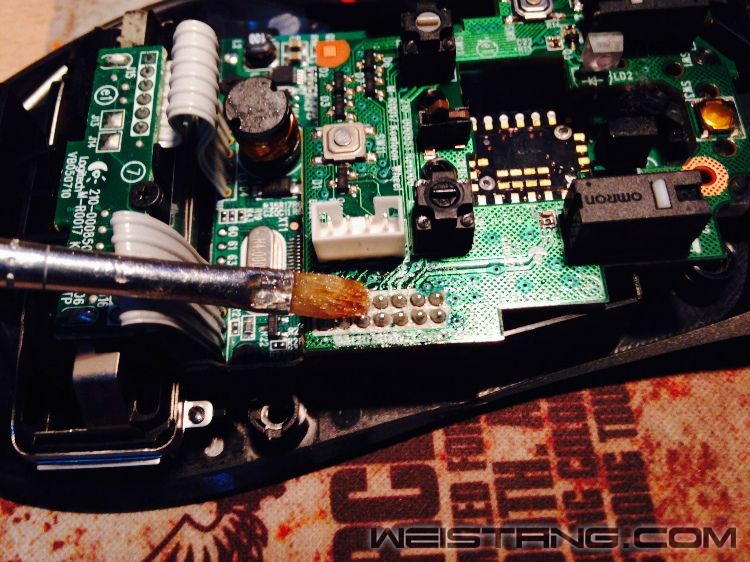

用画笔给14个焊点刷助焊膏。助焊膏有增加焊锡流动的功效，去除焊锡的好伴侣。

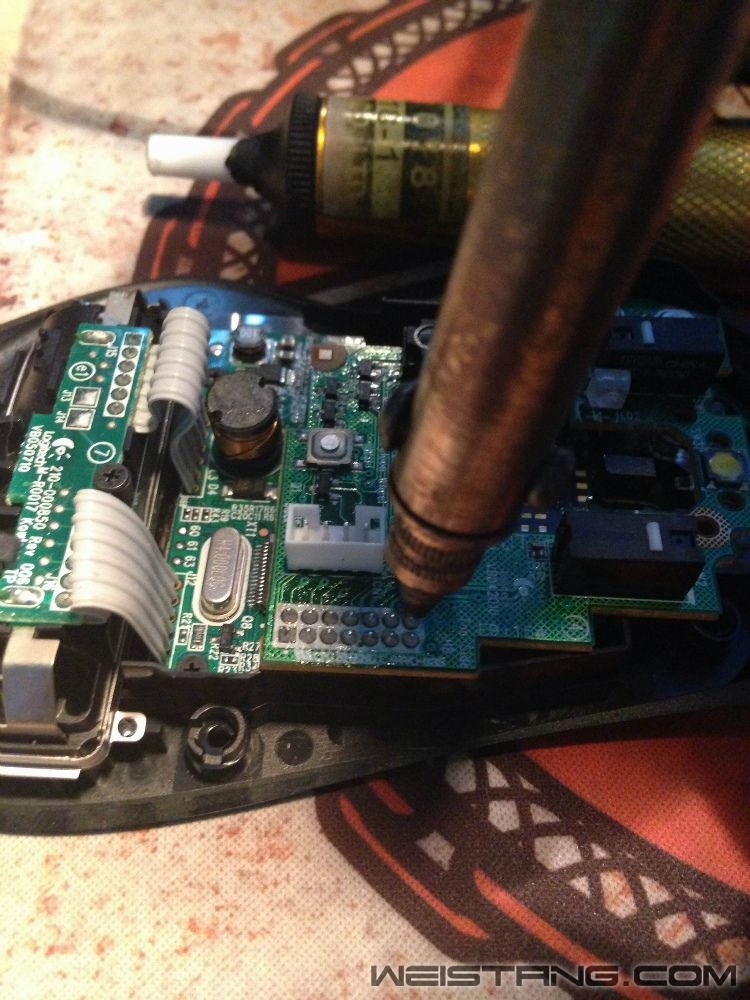

用加热后的吸锡烙铁最垂直插进焊点位置，大概保持3秒左右就可以按吸锡开关。在这里为什么要引入吸锡烙铁，因为这里的14根针的焊点靠的十分近，用普通烙铁配合吸锡器来清理的话往往清理焊锡会不干净，因为吸锡器的嘴比较宽，不容易靠近焊点。所以我们才用嘴比较细的吸锡烙铁来完成焊点的处理。

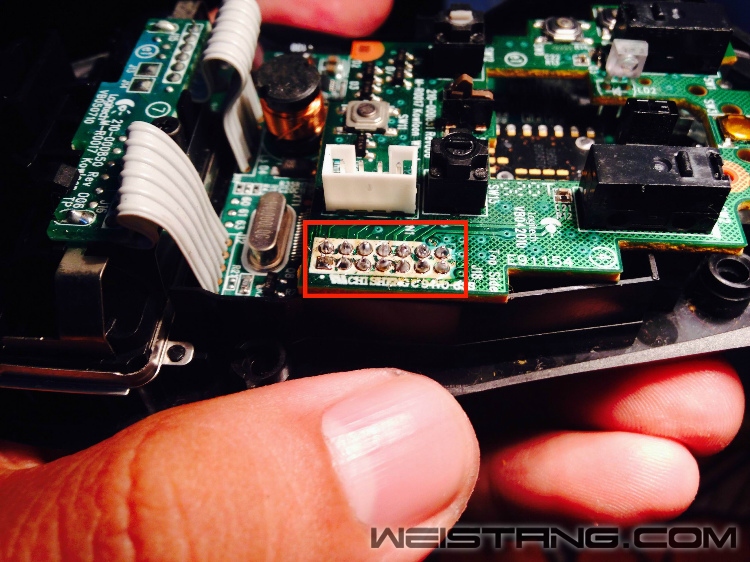

焊点清理后的特写，清理的还是比较干净。

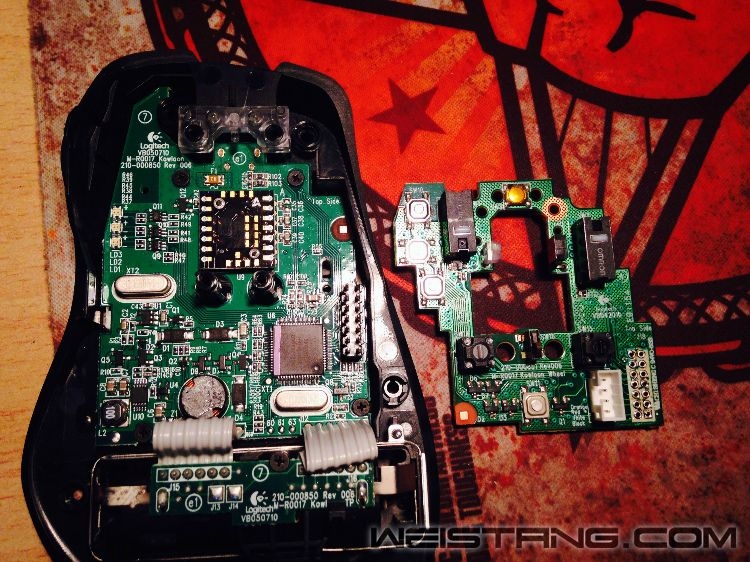

将上下板分离。

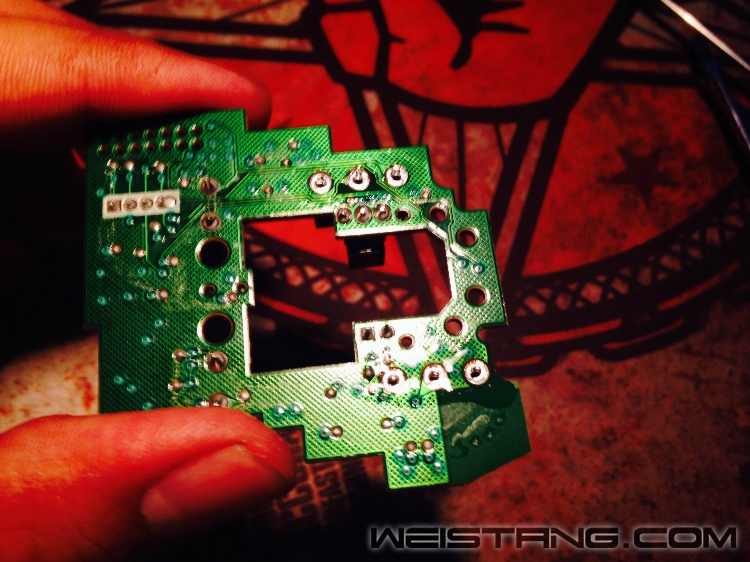

14个焊点清理的比较干净，看到不平整的地方是因为助焊膏的阴影。

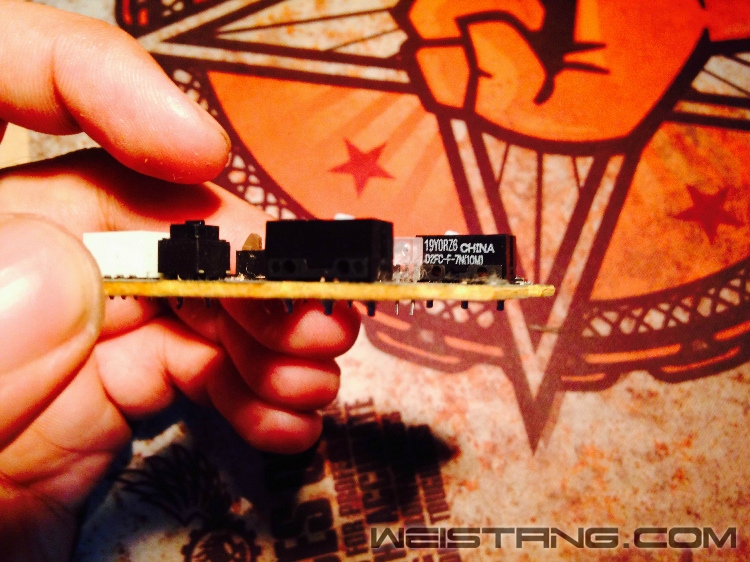

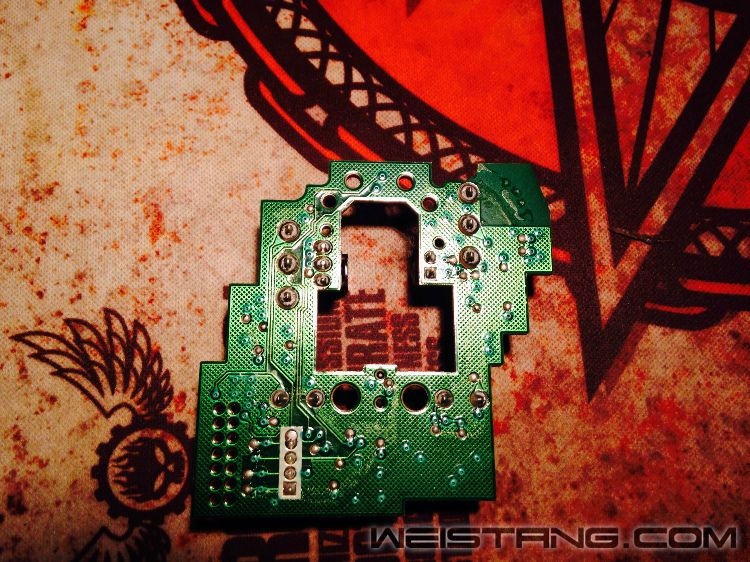

PCB上板，很厚实，不像G9X那么跟纸一样薄。



焊点也很大很厚实，说明这是大焊盘设计。大焊盘相对于小焊盘不容易烫坏，而且焊孔也比较宽松，方便微动的取出和插入。

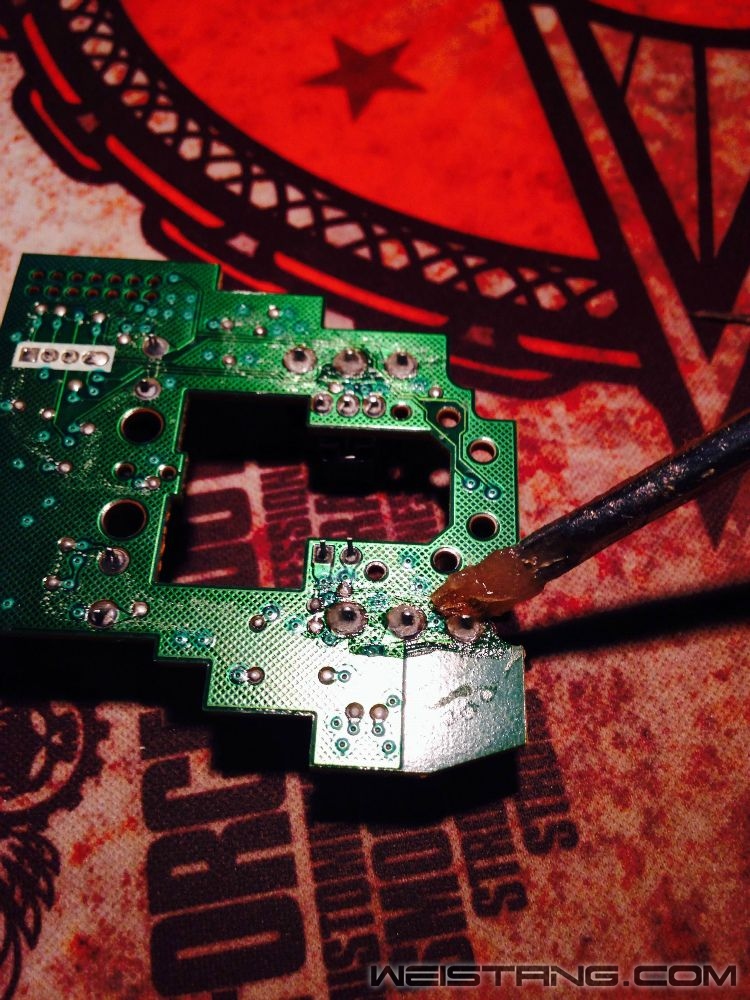

用画笔给焊点上助焊膏。对于新手来说，多上点没有事。

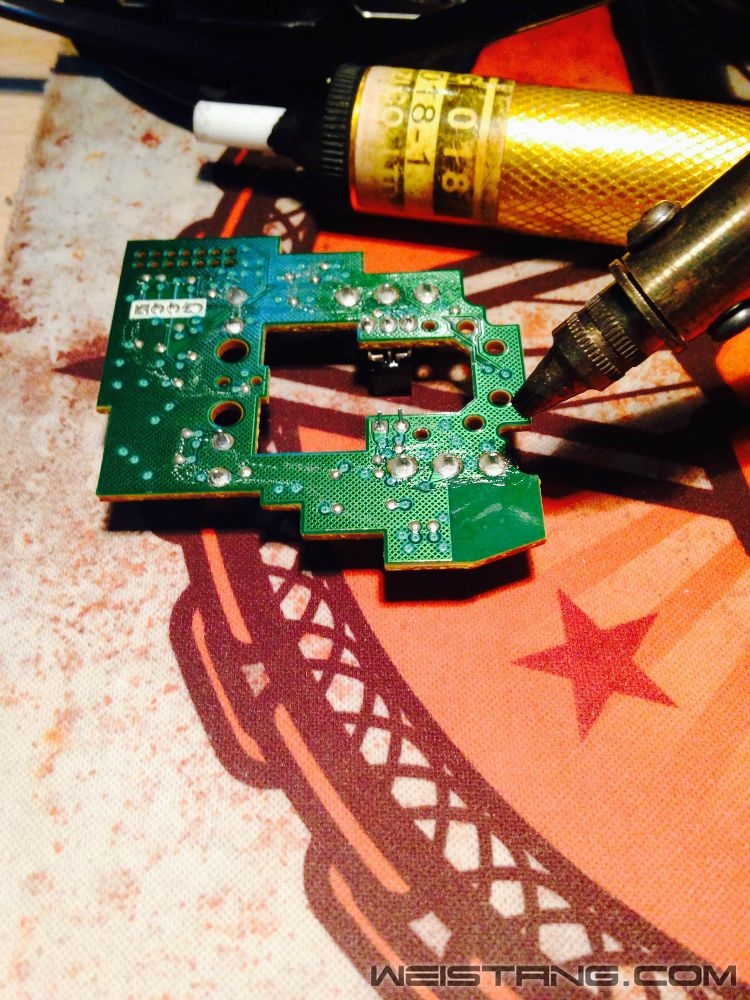

这次我们依然用吸锡烙铁来清理微动引脚上的锡。将烙铁头垂直插入引脚，大概5秒就可以按吸锡开关来清理。





焊盘清理的很干净。



要换上的微动樱桃DG2 T85 (0.6N)





看我手艺还行吧，焊点还是很饱满的。



将上板插回底座，注意14跟针的引脚一定要全部穿过焊孔，在这里上板一定要保持平稳。

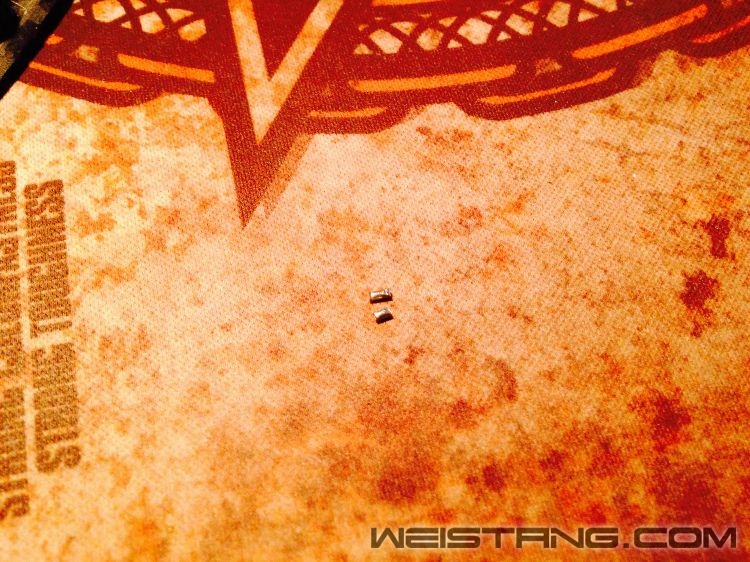

焊这种引脚比较密集的焊点，我们将焊锡丝剪成小段，长度大概1.5-2.0毫米，为什么这么做？这么做是要控制上焊锡的量，避免烙铁头沾锡过多不小心将两个引脚的焊盘给焊连在一起，那样就麻烦了，如果没注意就上电，就可能造成短路和无法挽回的损失。（新手方式，老手勿喷勿笑）

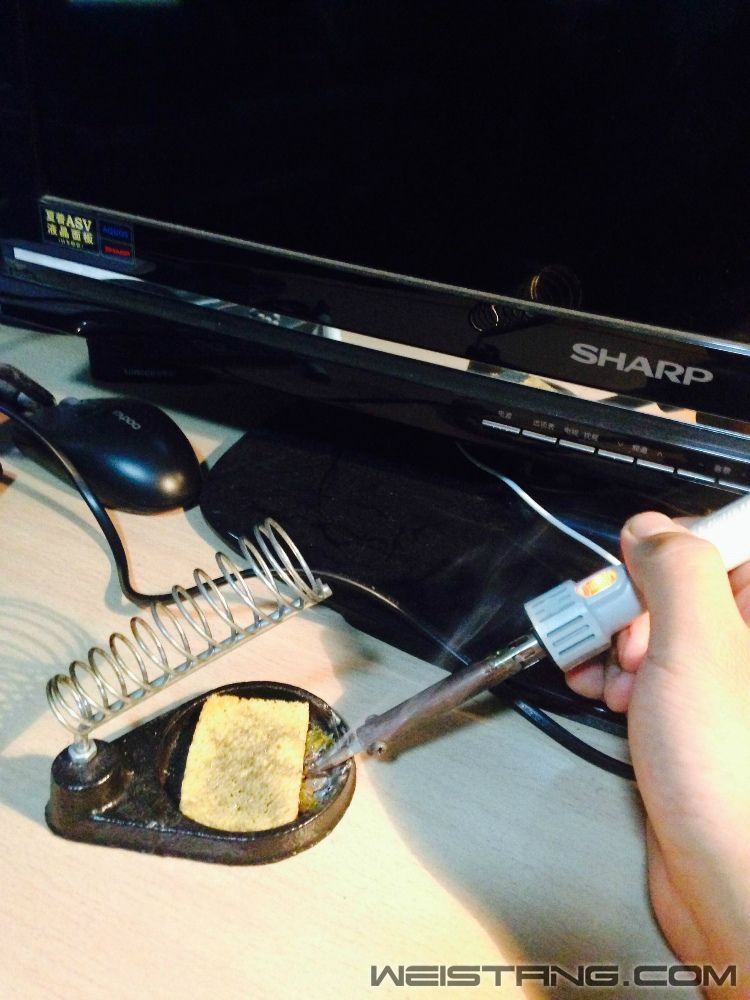

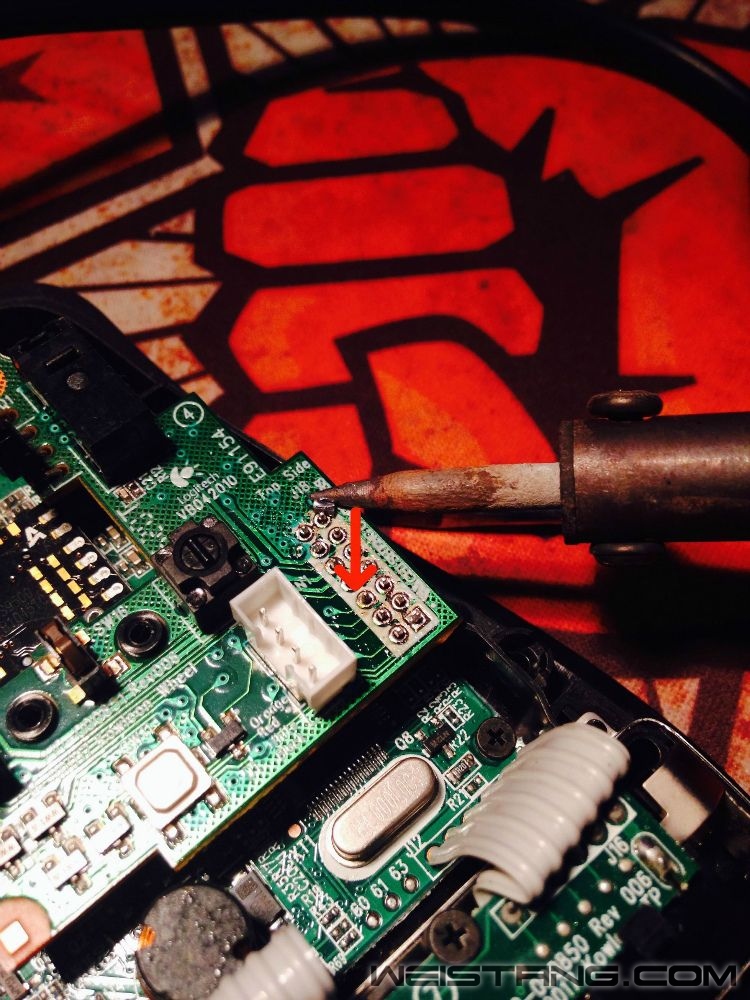

上烙铁，用烙铁头来烫槽里的松香，看发烟的量来判断烙铁头的温度是否合适。



看这个示意图，将小段的焊锡丝防止在引脚的一边，然后用加热的烙铁头压住焊锡丝，向引脚的方向微微用力，融化的瞬间焊锡就会
沾到焊盘和引脚上，这个上锡的量会控制的刚刚好。





这就是用之前方法焊回去的效果，焊点饱满，没有焊锡粘连的情况。



最后将鼠标按之前的拆解方式装回去，最后再荣热风枪把脚贴吹热贴回鼠标底部。贴回去后还是明显能看出不平整，就是在翘起脚贴的位置有些变形。

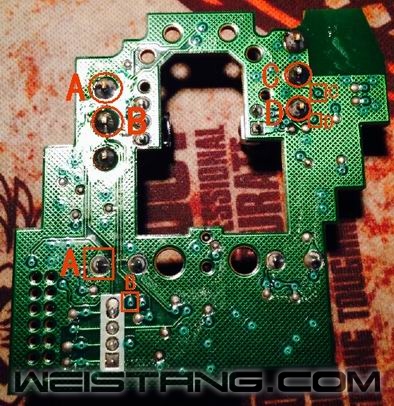

最后还是附上一张微动的飞线图。希望留给有用的人。
       总结：对于上下板的设计，爱鼓捣鼠标的一定不陌生，这种设计换微动是十分不方便，两个板子时间的距离很近，烙铁不好下，吸锡器就更进不去了。有些人肯定说，可以用微动引脚的3点加热来把微动拆下来，当然水平高的可以这么来，对于初学者3点加热容易把焊盘烫坏了，我之前弄G500的时候就烫坏过一个，最后不得不把上下板重新摘下来再飞线回去，可是麻烦死了。所以在这里我推荐将14根对穿焊的针都焊下来，把上板摘下来再换微动。在这里推荐使用吸锡烙铁来处理这14根针的焊点。换了T85的G700明显感觉键程短，软，而且不那么脆了。希望@branhill 能喜欢这手感。有什么说的不正确或者不到位的地方还请大家多多指出，希望大家能喜欢这个教程。

完蛋苗儿

好贴

W.L.Troy

完蛋苗儿 发表于 2014-7-6 12:19
好贴

谢谢支持。

蕊动心弦

好友来顶

大胖鸟

g700很喜欢主要是因为做工很用心 微动大焊盘 滚轮横向微动两颗不一样

电热吸锡器我不太推荐 倒不是说不好用 因为那个排线焊盘位置有些脆弱 口径对上还好 如果口径压不住焊盘 容易悲剧 之前g500出现这种情况 ，后面点焊排线想法很不错，我一般这种情况习惯用0.3mm的焊锡丝 微动0.6mm 不过看来你的这个方法更好一些实用性最强

飞线点很赞 这个必须推荐

神盾之子

以后搜鼠标拆解换微动 就去外设堂了
别的不去了 现在好全面了

W.L.Troy

大胖鸟 发表于 2014-7-6 18:22
g700很喜欢主要是因为做工很用心 微动大焊盘 滚轮横向微动两颗不一样

电热吸锡器我不太推荐 倒不是说不 ...

电热吸锡器口径是比这个焊盘大一点，我的方式是让电热吸锡器的口贴住一边的给焊点加热让锡融化。屡试不爽。

W.L.Troy

蕊动心弦 发表于 2014-7-6 16:59
好友来顶

谢谢支持。

W.L.Troy

神盾之子 发表于 2014-7-6 18:53
以后搜鼠标拆解换微动 就去外设堂了
别的不去了 现在好全面了

有好的经验和方法我都在这里跟大家分享。

大胖鸟

W.L.Troy 发表于 2014-7-6 19:29
电热吸锡器口径是比这个焊盘大一点，我的方式是让电热吸锡器的口贴住一边的给焊点加热让锡融化。屡试不爽 ...

恩 多少要压住一些稍微

艾奥里亚

各种高手层出不穷啊 双层pcb以前用热风枪的人搞的多

W.L.Troy

吉泽明步 发表于 2014-7-6 21:47
各种高手层出不穷啊 双层pcb以前用热风枪的人搞的多

热风枪吹板子摘下来以后不好装回去，就怕装不平。哪样就影像手感了。温度控制不好容易把其他塑料部件吹融化了。

kennylzh

大胖鸟 发表于 2014-7-6 18:22
g700很喜欢主要是因为做工很用心 微动大焊盘 滚轮横向微动两颗不一样

电热吸锡器我不太推荐 倒不是说不 ...

电热吸锡器功率一般30w不大，不让它贴紧焊盘，悬空一点（或者补点锡），一吸就很干净。这样对焊盘影响不大，最怕用50w以上的电烙铁温度太高碰到焊盘几秒焊盘就翘起来。

艾奥里亚

W.L.Troy 发表于 2014-7-6 22:55
热风枪吹板子摘下来以后不好装回去，就怕装不平。哪样就影像手感了。温度控制不好容易把其他塑料部件吹融 ...

因为焊锡还在挂着吧

W.L.Troy

吉泽明步 发表于 2014-7-6 23:13
因为焊锡还在挂着吧

对啊，不清理焊锡，焊孔不好往里插。谢谢你送的节操。

艾奥里亚

W.L.Troy 发表于 2014-7-6 23:17
对啊，不清理焊锡，焊孔不好往里插。谢谢你送的节操。

对

好像如果往插的时候用风枪加热焊盘还容易出问题

有些脆弱的说

大胖鸟

kennylzh 发表于 2014-7-6 23:01
电热吸锡器功率一般30w不大，不让它贴紧焊盘，悬空一点（或者补点锡），一吸就很干净。这样对焊盘影响不 ...

有的焊盘小的 焊锡含铅高的 用电热吸锡器确实要小心 这样的情况我建议用一些东西压一下

也不是说电热吸锡器不好 只是这是一个注意事项 因为身边不止我一个人遇到过这种情况 其实电烙铁用不好也容易出现这种情况 最经常出现的就是cherry键盘拆轴

W.L.Troy

大胖鸟 发表于 2014-7-7 00:01
有的焊盘小的 焊锡含铅高的 用电热吸锡器确实要小心 这样的情况我建议用一些东西压一下

也不是说电热 ...

樱桃键盘的焊盘比塑料纸还脆，基本烙铁一烫就掉，我30W烙铁就敢烫那焊点1秒钟左右，超过3秒焊盘必掉。
