给坛友维修KINZU及飞线图。

W.L.Troy · 发表于 2014-7-10 20:30

本帖最后由 W.L.Troy 于 2014-7-10 20:31 编辑

最近某坛友在折腾KINZU的时候不小心玩大了，将两个7N（20M）的微动焊上后，右键失灵，让我给看看这鼠标怎么修，拿到手里看了下其实就是焊盘掉了。飞个线就行。在这里我顺手给大家做个KINZU的飞线图，留给爱折腾的朋友。

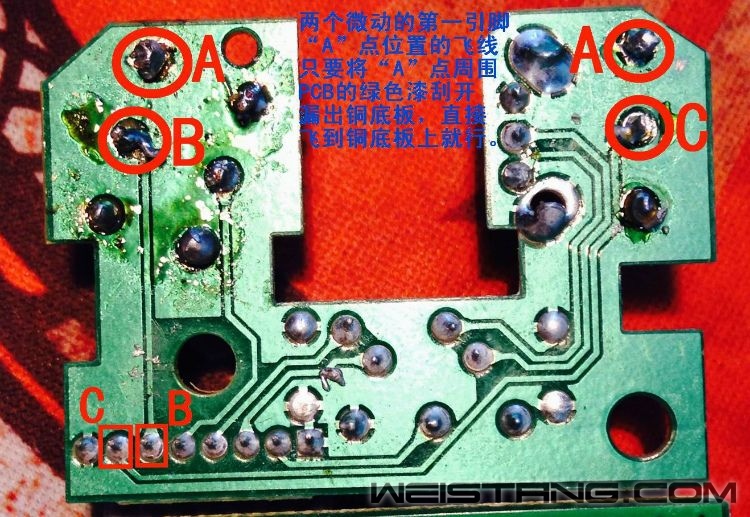

将圆圈里的两个点用0.1MM的漆包线做焊接连接。飞线的线很细，所以可能不仔细看看不出来。

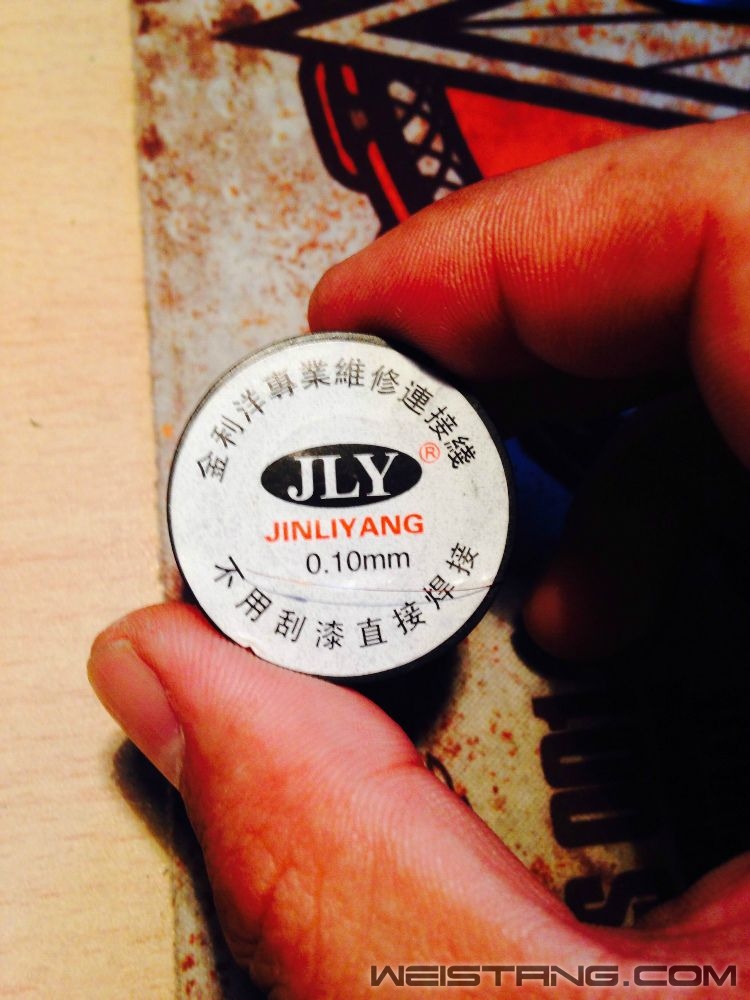

这就是我用的漆包线，不用刮漆的，直接焊接。高温可以将包线的漆直接融化掉。用起来非常的方便。

最后送上飞线图，希望大家喜欢。圆圈位置飞线到方块位置，字母对应字母，相信大家都能看明白吧。

将鼠标还原回去，然后上机测试，右键失灵问题解决了。话说7N（20M）在KINZU上的表现还是不错的。

PS：给坛友的维修都是免费的。您出运费即可。
