美加狮的几款鼠标绝对是太另类，以RAT9、7和MMO7为首，之前的MMO7炎魔拆解评测就说过，这绝对是适合装X用的利器，我感觉我算是适应鼠标能力很强的了，就算这样也要话不少时间去适应去各种调试这鼠标，最后的结论就是windows正常操作还是没问题的。MMO7也不是没有可玩性的，除了按键挺多，剩下动手方面搞搞微动还是没问题的，而且MMO7拆解的一些过程还是比较锻炼动手能力的。
这次准备给我的这只MMO7炎魔换换微动，改改口味，之前是D2F-01+D2F-01，左键对于现在已经稍微用惯7N的我来说却是有些硬，换之。下面我们一起来拆解吧，多P请留意。
MMO7有一点让我感觉比较欣慰的就是拆开顶壳不需要懂脚贴，一共三个螺丝的位置如上图。
接下来把侧翼和后壳都摘掉，看上去是不是很搓，完全没有之前那种霸气了。

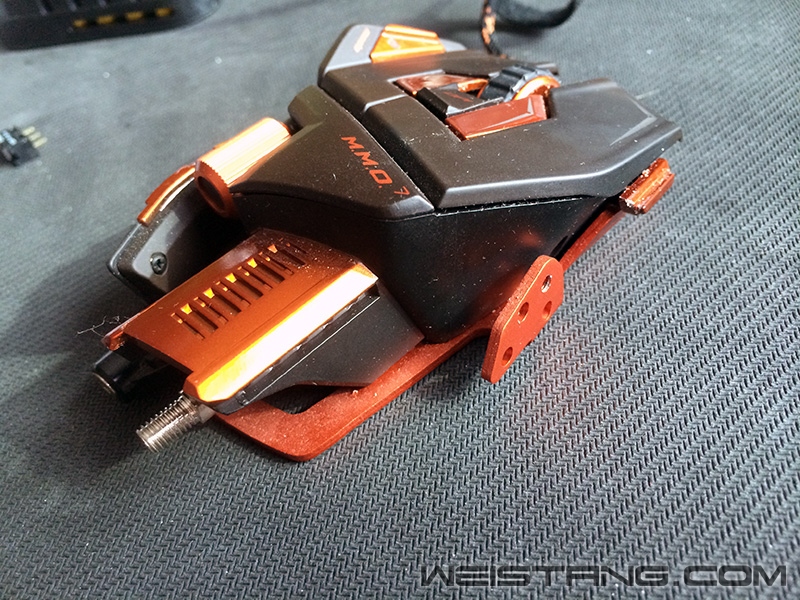

这才是为师的完全体
按照前面说的拧下三颗螺丝后就可以打开顶壳了，注意上壳和PCB上的插接排线，这个步骤超级简单，没有什么难度，大胆去搞吧。
现在我们看到内部的这张PCB是第一层PCB，在这层PCB下面还有一张固定微动和激光传感器的主PCB，所以说我们必须要拆掉第一层的PCB才行，这层PCB固定是靠两颗螺丝，这两颗螺丝的位置在左边横向滚轮编码器的框架上，很简单搞定。
如上图，很明显了吧，已经拧下一颗螺丝了，如果是第一次拆解MMO7的同学到这一步要留意一下横向滚轮编码器和黑色塑料框架的组合方式，只有一种体位，基本上算是防呆设计了。
完全分开
这个时候注意PCB上的排线，拔掉后，第一层PCB就很轻松地取下来了
来一张正面照 对应是按键灯以及横向滚轮编码器以及两个贴片微动还有最主要的主控芯片
拆掉第一层PCB后的样子
看到这里请不要凌乱，MMO7拆解相对来说比较有难度的地方就在这里了，一共有四个插接排线，分别是右侧键、USB线、左侧键以及dpi和profile指示灯的插排，一个个拔下来，适当可以借助一下镊子或者鸭嘴钳，不要直接拽线拔。
排线都搞定了
排线拔掉后 拧下主PCB的三颗螺丝就可以去下主PCB了

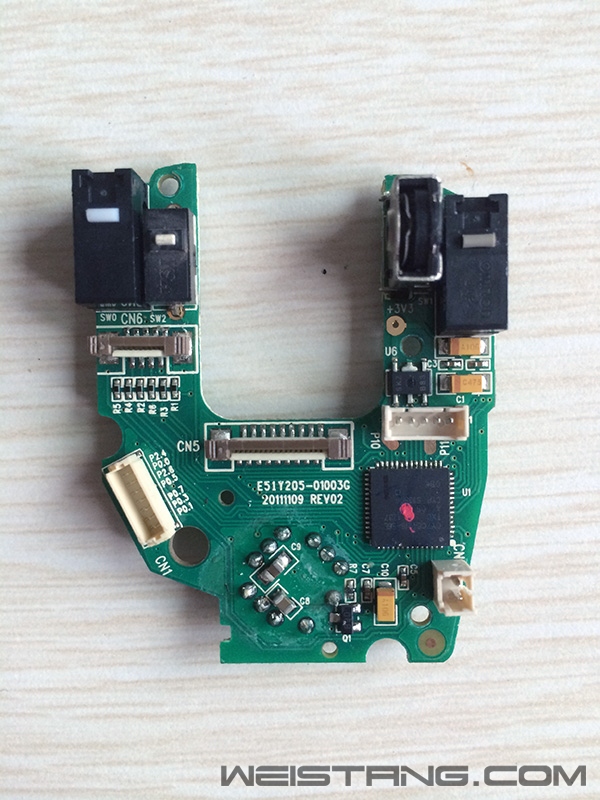

主PCB特写 微动是我之前换的日产灰d2f-01
准备搞微动 依然用胶带大法
清理好的焊盘，焊盘比较小，走线很细，尽管都是有过孔的，但还是建议大家要小心一些

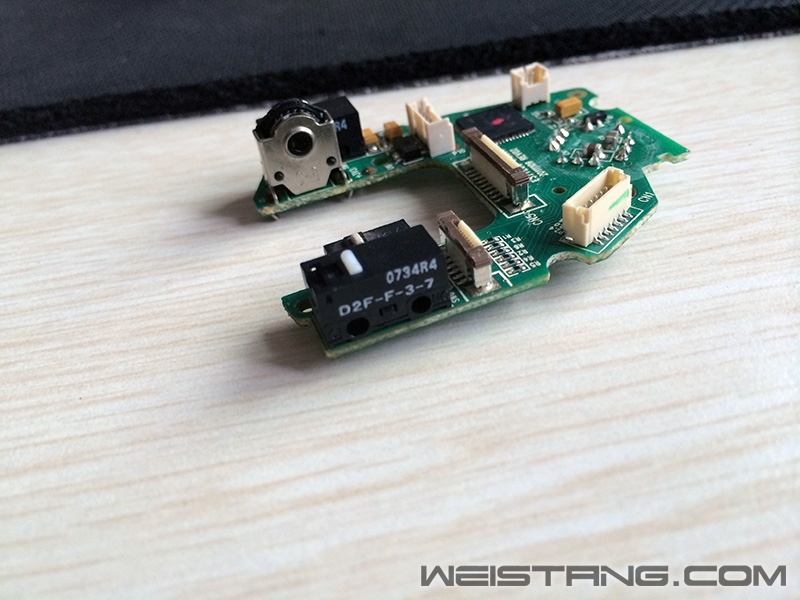

先换上日产D2F-F-3-7
来一张特写
试了一下手感，微动有些矮，这绝壁是MMO7模具的问题，因为刚买来拆开的时候两个7N下面都垫有美纹纸，明显PCB高度不够。其实大家可以通过对应左键位置下面的那颗螺丝来调节按键的键程，但是我不喜欢键程太短，继续换。
D2F-01F-T 这次算是真爱了 完美兼容
正面来一张
到此拆下的零件
唯一让我比较喜欢的就是这部分了
橙色阳极铝
颜色是我喜欢的
侧键部分也可以拆下顺便清清灰
继续左右按键部分 这部分是底部的四颗螺丝 然后有一个卡扣 这个卡扣紧的 强烈建议用鸭嘴钳来搞定
按键中壳 对应按键的两个贴片led，这两个led应该不算完全的RGB但是混出的颜色还是很正的
继续拆
看到没 led还有两组空焊的 有精力的朋友可以补全，以为都是并联 没问题的！
按键部分的所有零碎
该来总会来
小插曲，dpi指示灯和按键灯的排线全都断了，真不是我手法不好，而是这货确实太脆弱，之前这类排线我也是搞过很多的，从来没有问题，这次反倒是拆了一次就挂了，奇了个大怪，不过道高一尺，魔高一丈，剪掉然后用小刀把剩下的排线部分打磨出露铜，然后连同剪掉的那部分一起塞到插座里，这个环节很麻烦的，真的很麻烦，必须用镊子，然后操作的过程还要手很稳，因为没有了插接头之后就算露铜了也还是很软的。
装好MMO7的软件 然后开启进行测试
1、2、3、4等级的dpi一切正常了
准备最后组装了

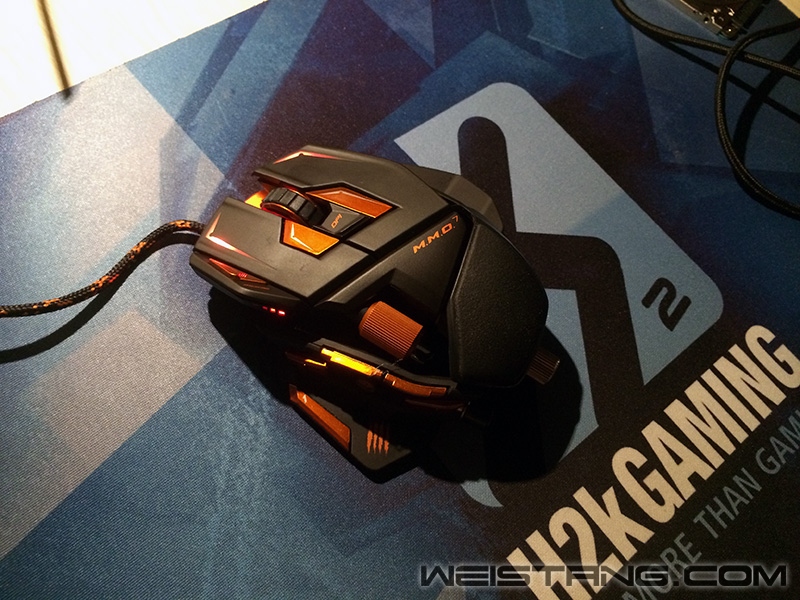

组装完毕
以后准备长期服役了
这玩意说白了 就是个面子工程
如有问题和不足 欢迎指教交流 建议动手党每个月至少要搞一次这样的活动，保持热情 哈哈哈
|
