赛睿7G拆解及换轴图示。

W.L.Troy · 发表于 2015-3-31 23:02

本帖最后由 W.L.Troy 于 2015-3-31 23:04 编辑

本地某个战队用的键盘，本来说年前拿给我修的，一直拖到现在才给我。赛睿7G，这次就给大家做工小拆解和换轴的教程吧，有些拆解的注意事项还是有些参考价值的。喜欢折腾的朋友可以留好此贴。

拍个标志吧。全貌就不拍了。

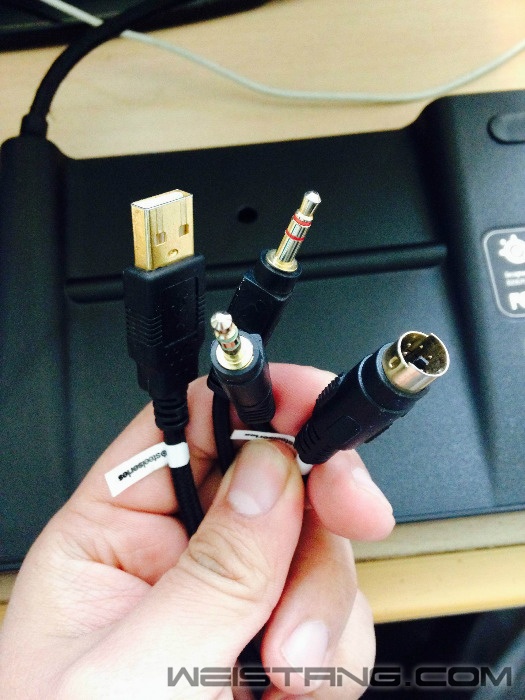

闹不清为啥非要用PS/2接口。另一个U口是键盘HUB的接口。

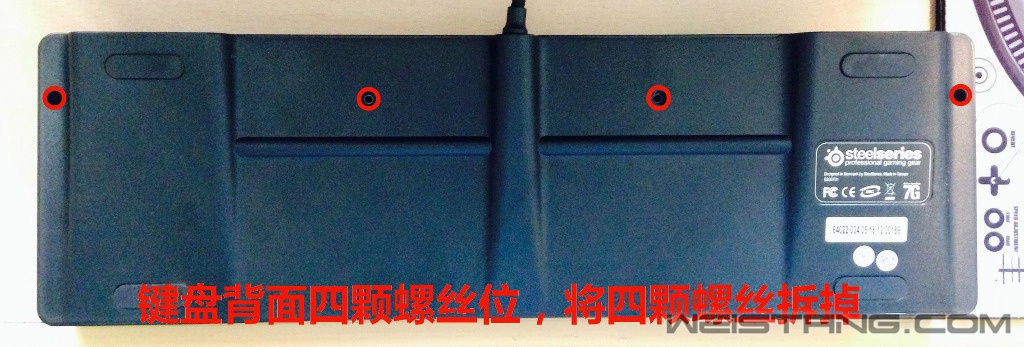

7G外壳挺好拆。拆掉底部四颗螺丝。

键盘前端一共四个卡扣。找拆机片或者塑料卡片划开外壳的卡扣，前端左侧两个。

前端右侧两个。

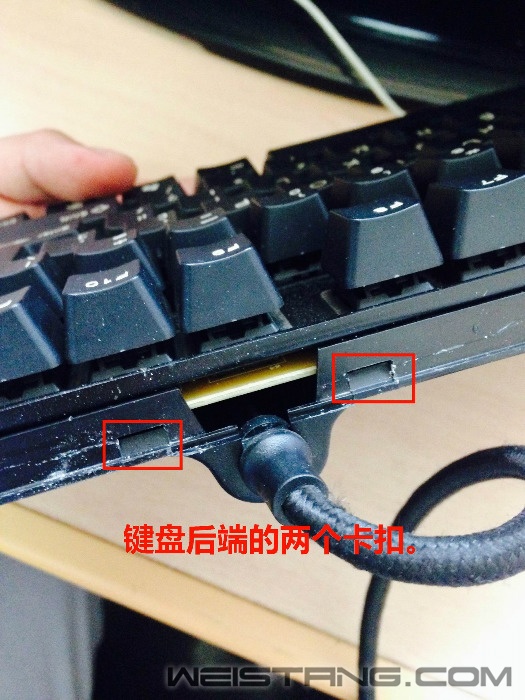

键盘后端的最后两个卡扣。拆掉前面四个和后面两个卡扣上盖就可以摘下来了。

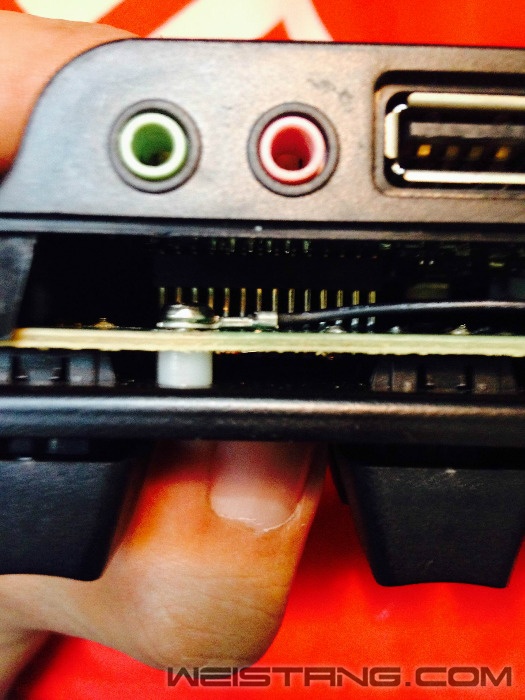

这里不好拆的地方是这里，对穿针的插排。键盘的上主板和键盘底部的下主板是由这两排对穿的插针相连接。分开的时候特别要注意垂直分离上下主板。

分离后注意这里的一颗螺丝，连着一条接地的线。

键盘底部下主板的插针底座。为啥不用可插拔排线？不会拆的真可能会把插针弄断。

两排插针特写。小心别弄弯了。

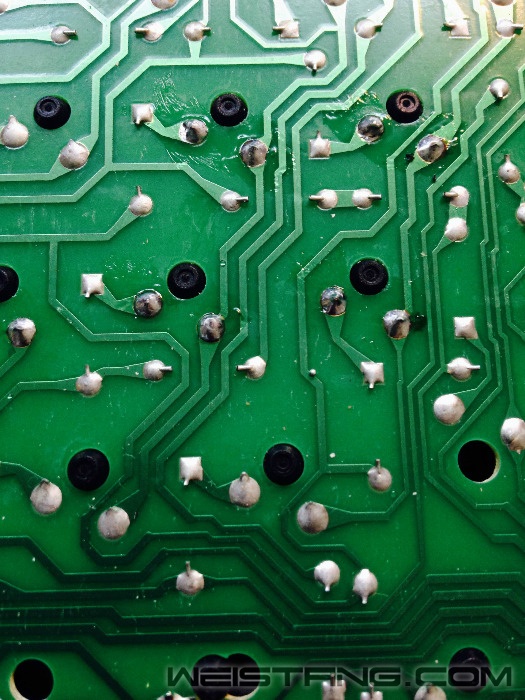

所有焊点的针脚都是斜的。不知道是不是跟焊接工艺有关系。

拆下的黑轴针脚特写。都是向着一边歪。

焊盘特写，焊盘比较脆弱，30W老铁烫1-2秒就必须吸锡，要不就会掉焊盘。

我的焊点。看着还凑合把。

换完轴这里就要把上主板和下主板的插针与插槽对齐，慢慢将插针彻底插进槽里。只要上下板子闭合了，基本安装工作就完成了。
在这里并没有太多技术性的东西，写这个东西就是给大家在拆解7G上提供点参考资料。希望喜欢折腾的坛友喜欢。

胖鸟威武 · 发表于 2015-4-1 12:36

谢谢楼主好人啊学习一下

完蛋苗儿 · 发表于 2015-4-1 15:02

像7G这么结实的键盘还有哪个，6gv2除外

W.L.Troy · 发表于 2015-4-1 15:45

完蛋苗儿发表于 2015-4-1 15:02
像7G这么结实的键盘还有哪个，6gv2除外

7G整体做工还不错。线路转角挺有自己的风格。

铁道研究院 · 发表于 2015-4-1 21:26

歪着的针脚难道是做工问题？

W.L.Troy · 发表于 2015-4-1 22:05

铁道研究院发表于 2015-4-1 21:26
歪着的针脚难道是做工问题？

不知道是不是焊接工艺造成这种情况

艾奥里亚 · 发表于 2015-4-2 01:20

单层pcb吧其实7g这做工挺好的特别是外壳模具

W.L.Troy · 发表于 2015-4-2 09:25

吉泽明步发表于 2015-4-2 01:20
单层pcb吧其实7g这做工挺好的特别是外壳模具

是单层PCB，毕竟主控板子和键盘板是分开的。这样电路上就很宽裕。

妞妞的仔仔 · 发表于 2015-4-2 12:12

之前一直没留意居然轴脚是弯的

胖鸟威武 · 发表于 2015-4-2 12:18

这个看着不错啊

熊猫菌sama · 发表于 2015-4-2 13:12

我记得7g当年售价1K2 神一样的存在

、独眼龙 · 发表于 2015-4-2 22:44

7G的键帽也是松的一笔当年我记得7g的键帽经常自己弹出来

lifei0081 · 发表于 2015-4-4 18:50

支持一下~

fragbear · 发表于 2015-4-4 21:39

每每拆壳都会出硬伤即便我用樱桃也是如此唉.

W.L.Troy · 发表于 2015-4-4 22:53

妞妞的仔仔发表于 2015-4-2 12:12
之前一直没留意居然轴脚是弯的

应该跟焊接工艺有关系。

W.L.Troy · 发表于 2015-4-4 22:54

熊猫菌sama 发表于 2015-4-2 13:12
我记得7g当年售价1K2 神一样的存在

现在价格也是比较坚挺。

W.L.Troy · 发表于 2015-4-4 22:54

、独眼龙发表于 2015-4-2 22:44
7G的键帽也是松的一笔当年我记得7g的键帽经常自己弹出来

键帽的菊花不会这么松把。。。。。

W.L.Troy · 发表于 2015-4-4 22:54

lifei0081 发表于 2015-4-4 18:50
支持一下~

多谢支持。

W.L.Troy · 发表于 2015-4-4 22:55

fragbear 发表于 2015-4-4 21:39
每每拆壳都会出硬伤即便我用樱桃也是如此唉.

有的卡扣设计的比较操蛋，我都是拿塑料硬卡片或者开机片顺着边划开。

神盾之子 · 发表于 2015-4-5 00:28

当年的键皇啊可惜ps2接口略老
