先马新的金牌750W全模组电源，除了线材改成全模组，产品包装和外观与之前的半模组750W基本一致，不过内部结构作了全新设计，实际可以看成两款完全不同的电源，所以还是有必要进行详细的开箱和结构拆解评测的。目前这款金牌电源JD已发布，价格为499元，比半模组750价格还要低些。
包装延续先马高端电源的传统风格，黑色界面搭配金色图文，底部真80PLUS金牌认证标志和750瓦功率表明电源的性能定位，本次加入新的24K纯正金牌标志，先马对此描述为“保证市售产品和认证原品保持一致”，根据电源的官方宣传图对比我拿到的实物，用料和结构确实为同款无缩水。
表格给出模组线材的配置数量，实际先马金牌750W全模组电源有4根SATA/大4D线，2根(6+2P)+(6+2P)显卡供电线，但是此处有个错误，标注少了。
侧面是产品型号信息和厂商信息。
背面介绍电源特点，包括100V-240V全电压、105°C固态电容、DC-DC结构等等，都是高端金牌、白金牌电源耳熟能详的特点。
内部使用2个质地不错的绒布袋分别收纳电源主体和模组线材，这也是先马特色了，让用户顿时觉得高大上，附件1根AC电源线和4枚安装螺丝。
电源主体（不包括线材）净重1977g，将近2KG，虽然早已不使用重量来衡量电源品质，不过仍然可以作为一种参考吧。
先马金牌750W全模组电源依然采用经典的“U-Like”造型，笔直的棱边到了边角却变为柔和的圆弧设计，加上与众不同的一体式冲网散热，给人独特而深刻的印象，黑化烤漆配上金色元素的图文、铭牌贴纸，整体外观得到很好地统一，而全模组设计去掉了凌乱的线材，看起来更加简洁清爽。
电源顶部面板直至背部AC开关面板，全部采用冲网工艺（不知道密集恐惧症患者有何看法），冲网散热孔代替传统的风扇防护罩，不仅美观造型，也能兼顾散热性能和防尘。
背面是铭牌贴纸、防伪验证贴纸和防拆保修贴纸。

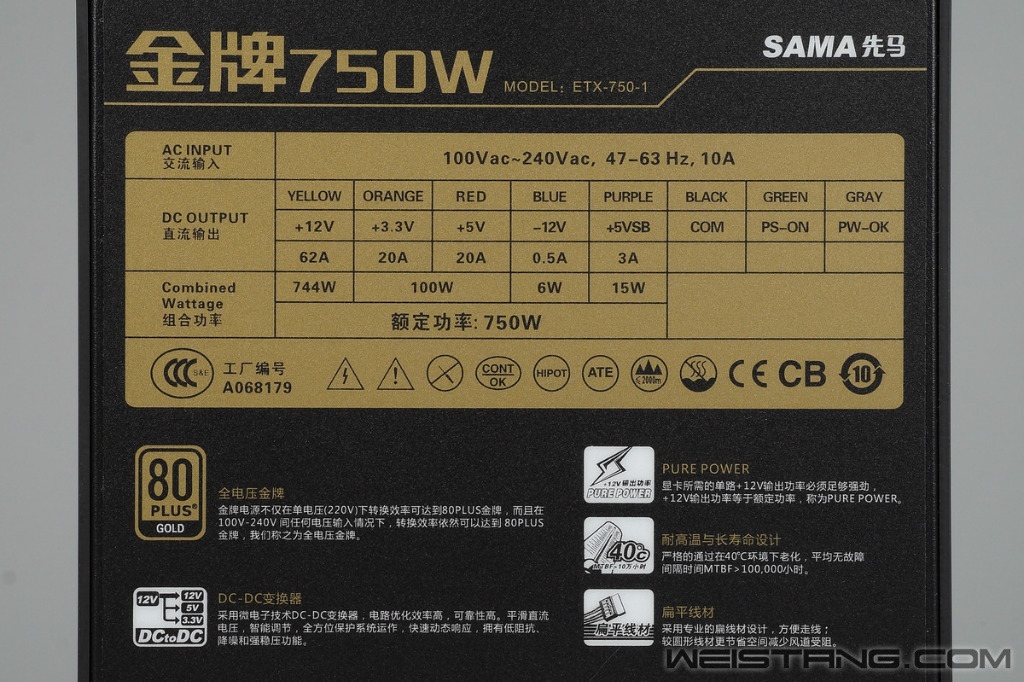

电源铭牌不单单标注电源功率的分配情况，从中还能初步检查出是否符合80PLUS认证。
先马金牌750W全模组电源的型号是ETX-750-1，功率数字和型号相同，实续标注符合国际规范。
AC交流输入，100~240V全电压支持，不论国内220V还是国外110V电压环境，甚至电压不稳定经常跳动的地区，这款先马金牌电源都能够使用，这也是80PLUS电源（包括银牌、铜牌）典型特征，作为区别真伪80PLUS认证的方法之一。
DC直流输出，采用单路+12V设计，能够输出62A即744瓦的供电性能，几乎等于总的额定功率，先马称之为Pure Power纯净供电技术，+12V高功率输出也是所有高端电源一个显著的特征。根据先马金牌750W的额定功率和+12V功率推算，足以支持8核CPU(假设TDP 150W)、2张旗舰显卡组成SLI或CF(假设TDP 250Wx2)发烧游戏平台，+5V和+3.3V两路参数没有+12V那么强势，当然正常使用都不会有问题。
先马金牌750W全模组电源的80PLUS金牌认证报告截图，可以到官网查询验证。
80PLUS认证不像3C是强制性认证规范，有部分不良品牌自己弄个仿80PLUS标志玩猫腻，所以判断80PLUS是否真金牌最靠谱的方式就是官网查询。2014.11.25新鲜出炉，型号ETX-750-1，测试环境110V电压，50%典型负载的转换效率达到91.25%，100%满载的转换效率88.16%，20%轻负载的效率也达到了90.27%，如果换成国内220V电压测试环境，电源转换效率还会高出1~2%，所以我们使用这颗先马金牌电源的话大多数情形是超过90%超高节能效率。
去年我测试老款750金牌半模组的时候提了一下，80PLUS送测为样品，报告中的截图电源和零售版本有区别，不知道是否与此有关，先马新品750金牌全模组就完善了此细节，送测样品和零售产品的U-Like造型颜色以及全模组化设计全部是相同的。
高逼格的全模组接口，所有接口拥有金色字符指示，其中CPU和PCI-E显卡供电共用8pin接口，IDE(即大4D)和SATA供电共用6pin接口，接口采用防呆式和单方向设计，即使新手用户也不会接驳错误。
背部AC市电接口，圆钮电源开关，大面积冲孔保证出风通畅。
侧面80PLUS金牌、Forza图文标志起到装饰作用。
电源长度达到190mm左右，比常见的ATX电源长一截，特别M-ATX、Mini-ITX小型机箱的用户选购时注意是否能安装。
模组线材，CPU 4+4pin达到660mm，主板20+4pin也达到600mm，显卡PCI-E供电540mm，轻松完成全塔机箱走背线要求。
2根显卡模组线材，总计提供4个PCI-E 6+2pin接口，满足双6+2pin/6pin高端显卡组SLI或CF系统。
其余4根模组线材，总计提供12个SATA、4个大4D和1个软驱接口，要知道通常主板设计6个SATA接口，感觉数量有点过剩。
主板20+4pin使用橡胶皮套包裹，别具新意。
这套全模组线材非常柔软，方便走线时进行梳理和固定，当然保证标准18AWG线径规格。
电源拆解：
先马U-Like外壳造型有些特殊，要想不影响保修作拆解比较费劲，所以我只拆了侧面2块钢板，不过也基本能看出电源结构设计和大体的用料情况。
先马金牌750W全模组电源采用自主设计的主动式PFC、LLC半桥谐振、同步整流和5V/3.3V DC-DC输出结构，与双管正激、DC-DC结构的先马金牌750W半模组截然不同，倒是和先马金牌500W非模组相似，DC-DC电感部分、模组接口PCB等焊接在电源PCB上。关于DC-DC结构设计的电源，在高端金牌和白金牌电源中占据主流地位，DC-DC结构在电压稳定性和转换效率方面表现出色，几乎也是高端和入门级电源分水岭，普通电源大多采用低成本的磁放大结构，存在死区电压问题，比如接近12V满载、5V空载或12V空载、5V满载两种状态，电压偏离会超过±5%安全规范导致损坏硬件，还可能出现Intel Haswell CPU C6/C7省电模式兼容问题，DC-DC结构作为终极解决方案不存在死区电压问题。
EMI滤波电路的作用是双向抑制高频杂讯，AC端构成这款电源的一级EMI滤波，1个黄色X电容，线材根部绝缘保护。
二级EMI滤波电路在电源PCB端，2对蓝色Y电容，1个X电容，2个共模电感包裹绝缘胶布。
绿色NTC电阻、方形继电器、包裹热缩套的保险管，构成保护器件，不过没有找到MOV压敏电阻。关于NTC电阻和继电器，作用是防止电脑开机瞬间的浪涌电流冲击，继电器在电脑开机/关机时会发出特征的“咔擦”声音，造成部分用户误认为电源有故障，实际上恰恰相反，往往高端电源才会使用继电器。
两颗并联的整流桥，贴住一次侧的黑色散热片，型号GBU1006，110V电压环境能支持差不多2000瓦功率的电源运行，余量很是充足。
主动式PFC电感采用封闭式设计，体型庞大体现用料。
Boost主电容采用承兴ChengX的国产品牌，容量470μF、耐压450V，主电容容量数值越接近额定功率越为好，1/2比例差不多是下限，因此以470μF容量衡量750瓦电源用料还是有富余的。
LLC谐振电源三变压器结构。
电源风扇对应二次侧散热片的温度探头。
DC-DC电路输入滤波采用了固态电容，输出滤波的电解电容也是采用的承兴ChengX牌子，有1000μF 16V和3300μF 16V两种规格。
模组接口PCB直接焊接于电源主PCB上，所以不像其他模组电源，先马金牌750全模组内部没有凌乱的线材，而且降低了损耗，提高转换效率，做工不错，焊点整齐饱满。
Sitronix ST9S429电源监控IC芯片，提供过压、过流、过载和短路保护以及PG信号反馈，监控和保证电源系统稳定运行。
换了N个角度终于拍清楚风扇的型号，电源风扇采用少见的aobos国产品牌，型号AAM1225S，参数DC12V 0.16A，从0.16A电流可以看出这是一把低转速的静音风扇，因为80PLUS金牌电源拥有极高的转换效率，相应地内部发出的热量就很低，静音风扇即可满足金牌电源工作时的散热需要。
装机效果演示。
全模组电源的优点，可以先安装主板、电源主体和其他硬件，最后才安装模组线材和整理线缆，条理步骤更清晰。图为华擎Z97 Extreme3主板和先马金牌750W全模组电源安装第一步，然后接驳机箱I/O线，内部简洁井然有序。
注意先马Forza造型电源，必须使用附件中的4颗加长型螺丝才能固定。
然后安装模组线材。
显卡及供电模组也一起安装，主板24pin橡胶皮套有不错收束效果，其他厂商也可以借鉴一下。
最终效果一览，不论线材的长度还是线材柔软质地对走线的体验都友好。
最后简单稳定性测试。
测试平台：
CPU Intel i5-4670K
主板 华擎 Z97 Extreme3
内存 三星 DDR3 1333 4G x2
显卡 微星 GTX970 4G GAMING
硬盘 希捷 SSHD 500G
电源 先马 750W 金牌全模
桌面闲置，硬件低负载
整机输入功率53瓦，12.03V、5.06V、3.368V
AIDA64稳定性测试，硬件高负载
整机输入功率312瓦，11.90V、5.04V、3.339V
本次硬件平台的功耗不高，满载也不到额定功率一半，但依然能看出先马金牌750W全模组电源性能表现不错，三路主要电压的偏离值都在2%或以下，远离5%上限，波动范围较小，预计带2块GTX970组成的SLI高端平台也能符合安规要求。
根据拆解看到的内部情况，先马金牌750W全模组电源做工规范，大部分元件采用插件方式，针脚有绝缘保护措施，还使用白胶固定，用料方面中规中矩，如果能升级成全日系电容就好了，所能拍摄到的元件对比官方资料没有缩水之处，先马确实做到了文章开头说的先马24K纯正金牌的意义。
​
