雷蛇黑寡妇普通版拆解及换轴教程

W.L.Troy

这次也是帮朋友修的雷蛇黑寡妇普通版，这里主要说下拆解的过程。换轴过程并不是太详细。所以给大家做个参考。这次作图听了听别人的意见，做的稍微美观了些，感谢@深澜大叔教我用美图秀秀，我在图像处理方面跟傻瓜差不多，呵呵。废话不多说我么直接上图。



来个键盘正面的特写。普通版感觉单薄不少，还是带灯的效果霸气一些。

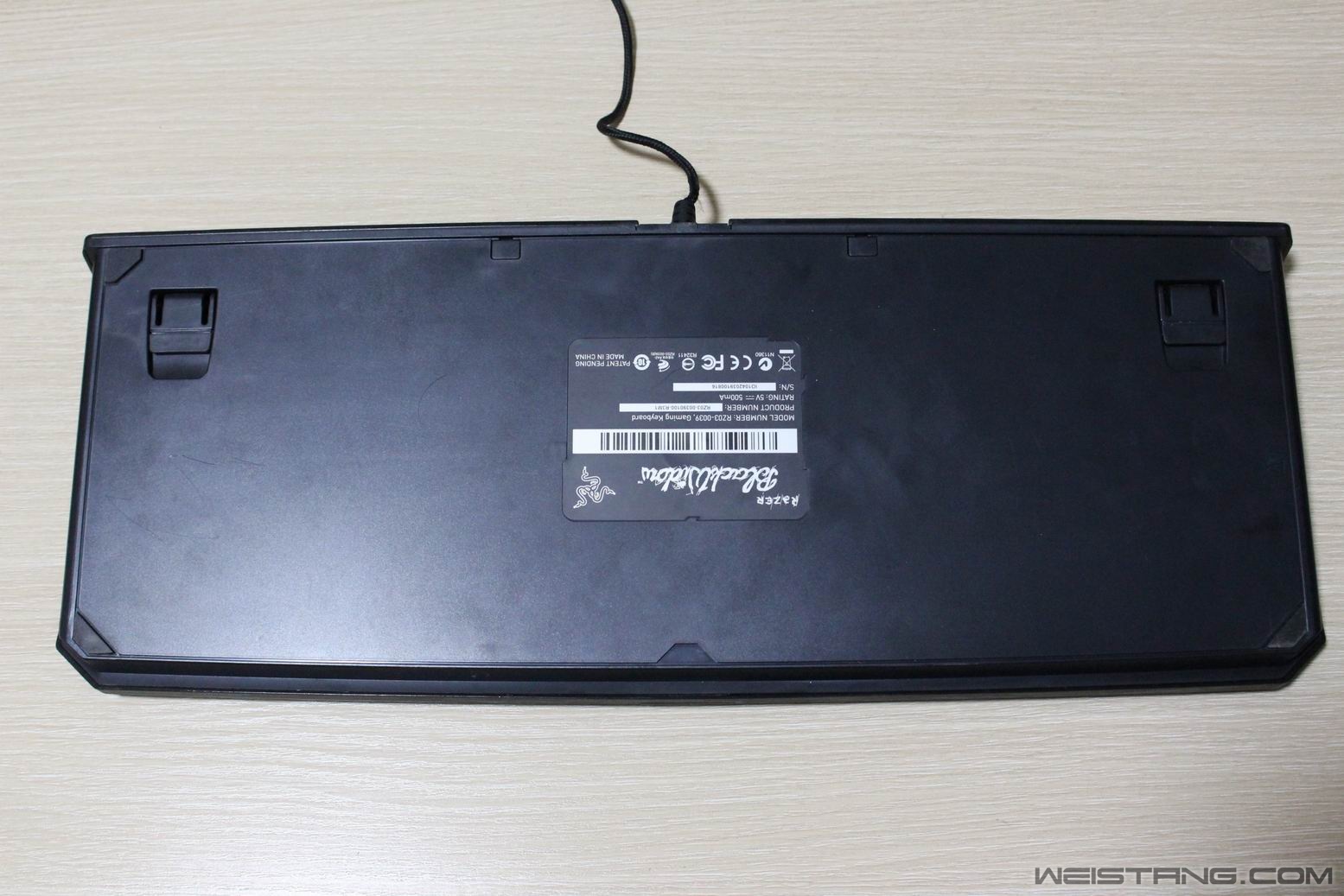

背面特写。

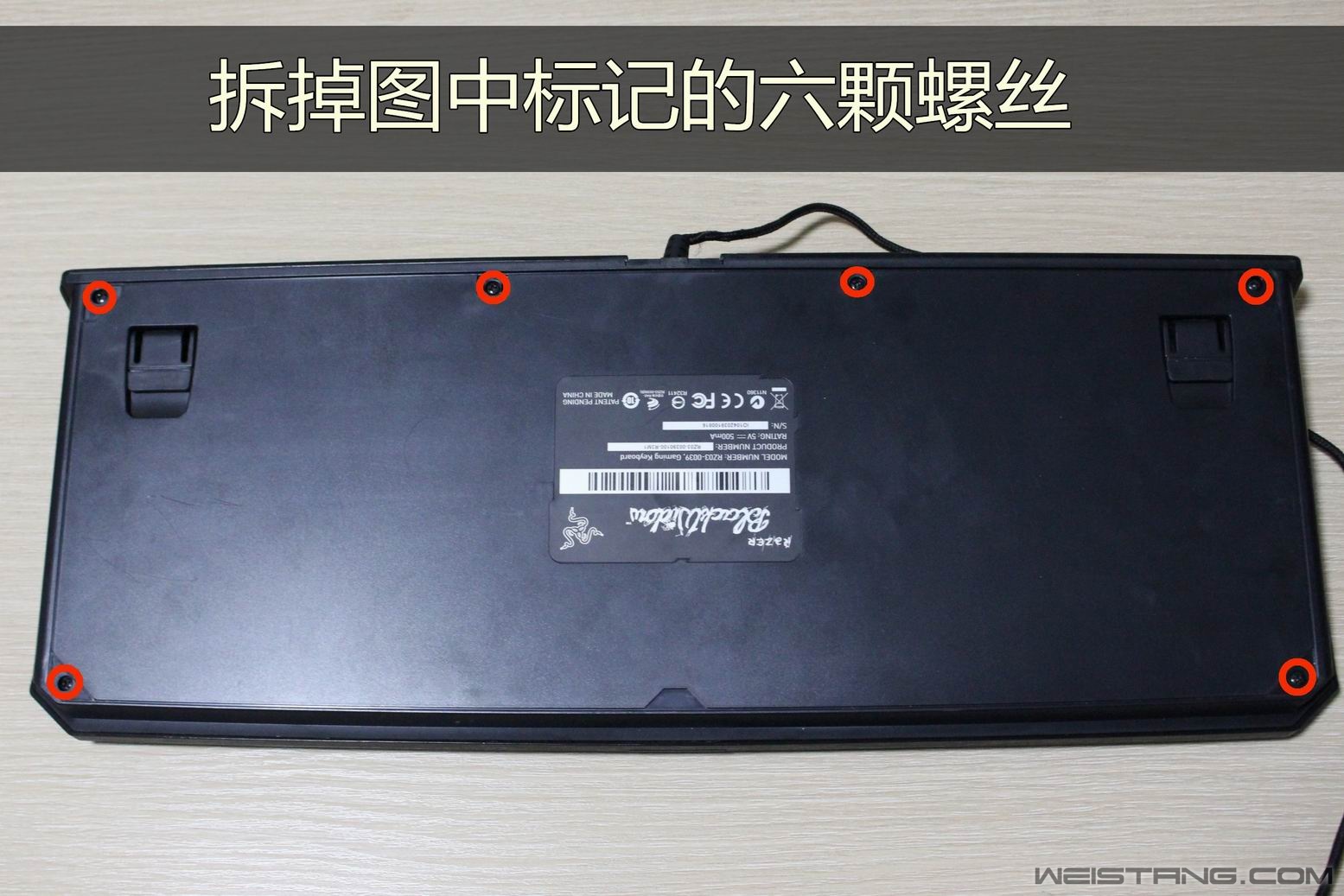

在这里把底部的六颗螺丝都标记出来了。记得处理脚贴别硬撕，慢慢撕保证其完整性。

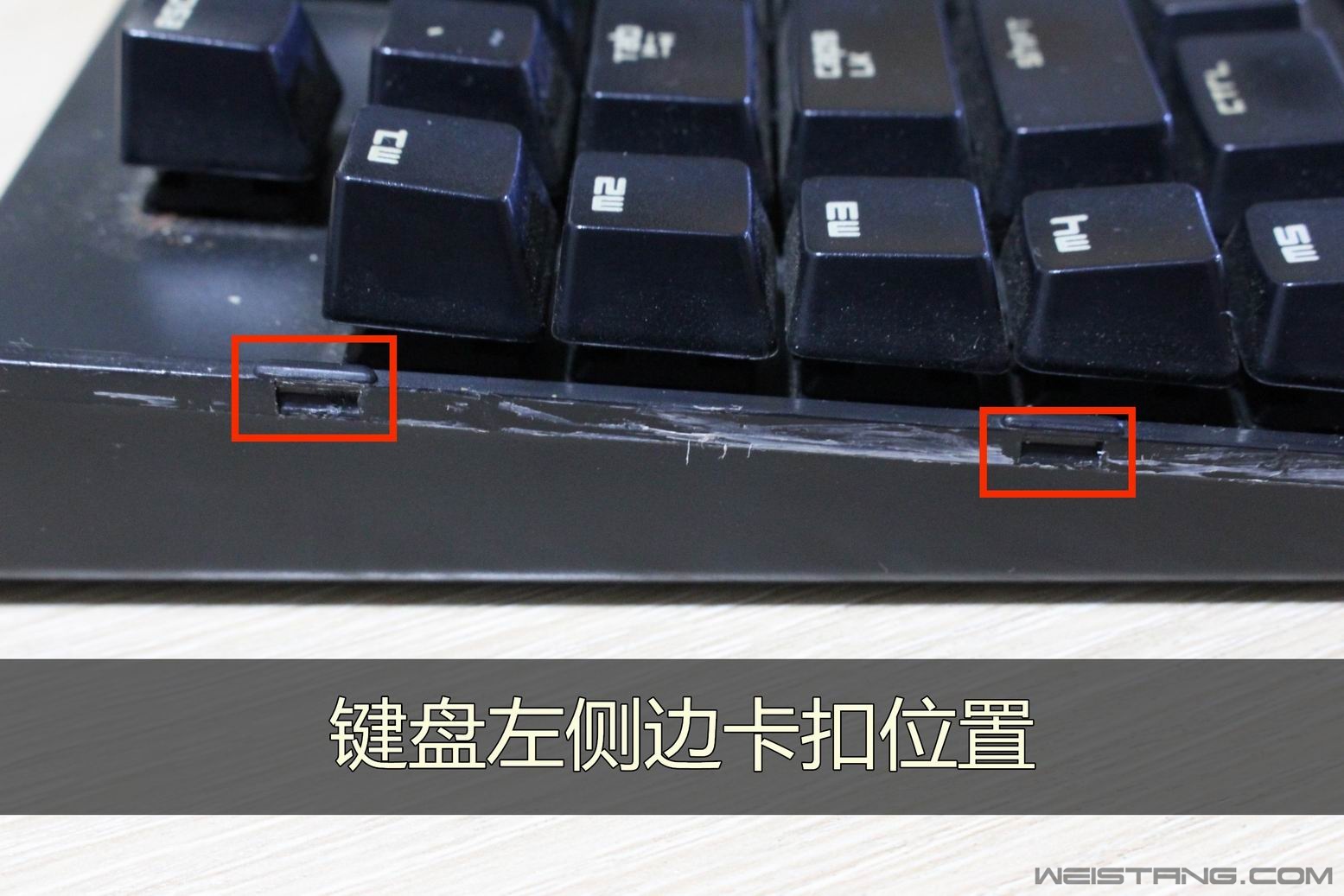

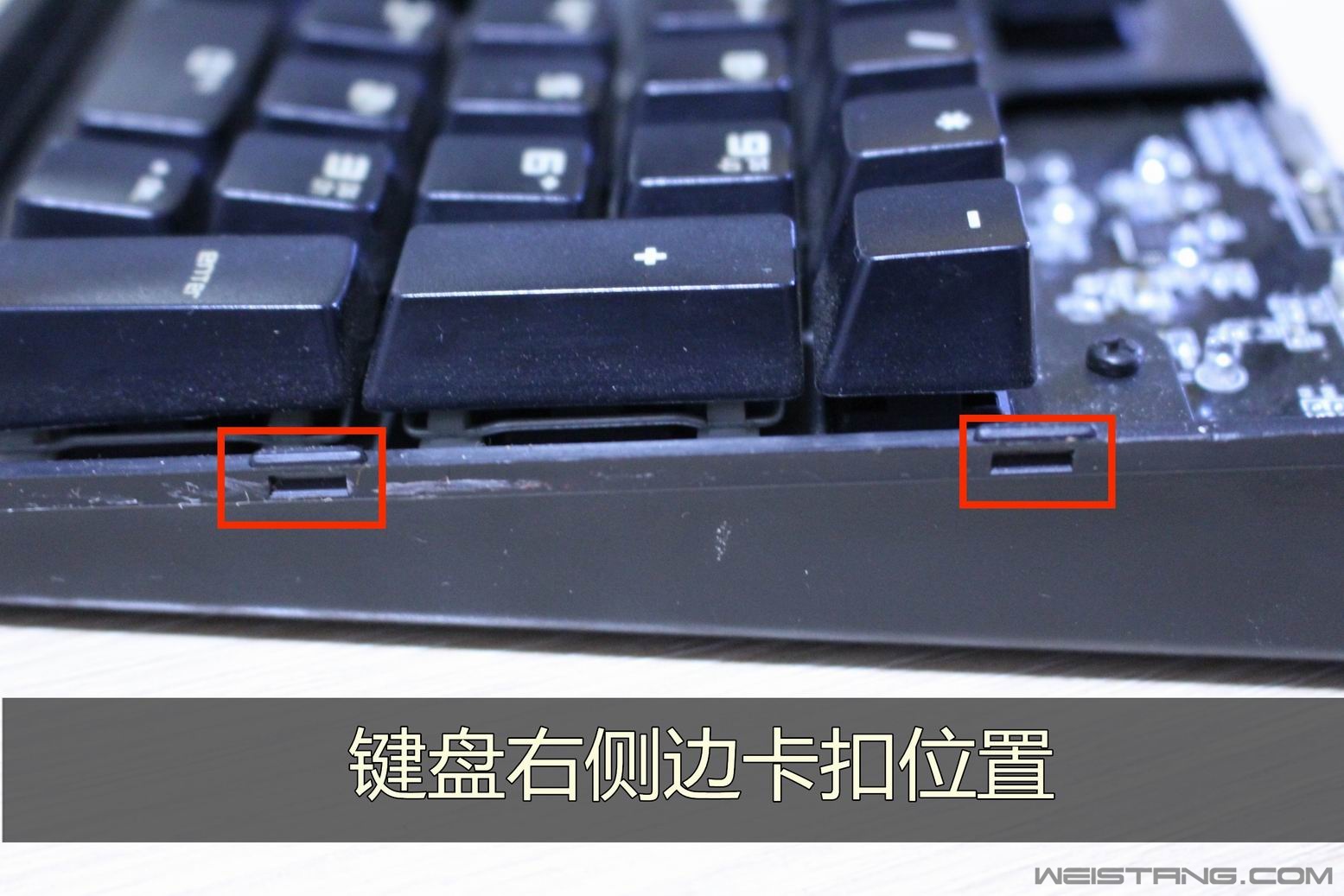

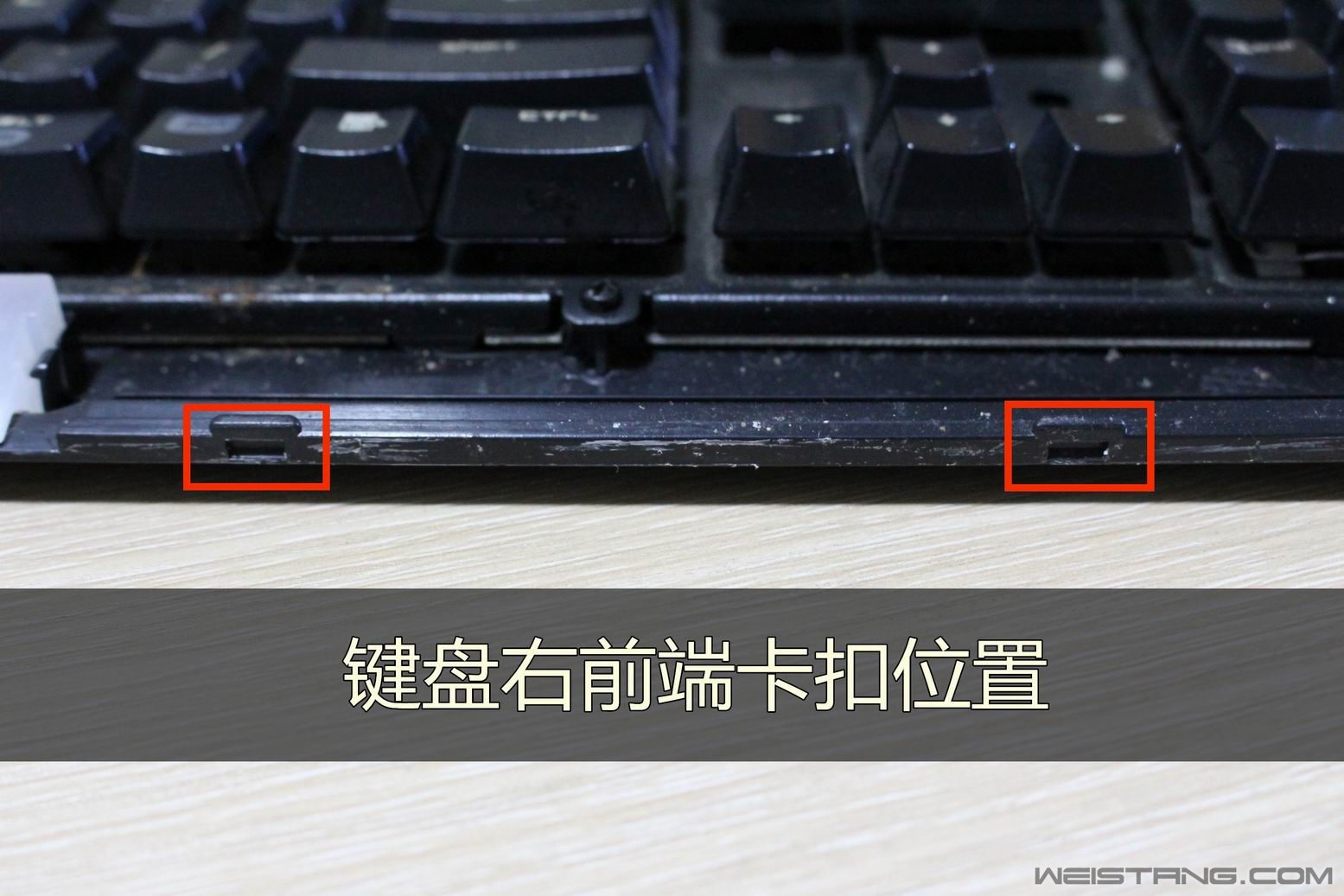

这里标记出了键盘八个卡扣的位置，正面四个卡扣，左右两侧各两个。正面的卡扣好说，关键是侧面的卡扣设计的非常紧，撬的时候不能太猛，不然键盘上壳的侧边会断裂。之前就给人弄裂过，确实是血粼粼的教训。所以小伙伴们要注意了。

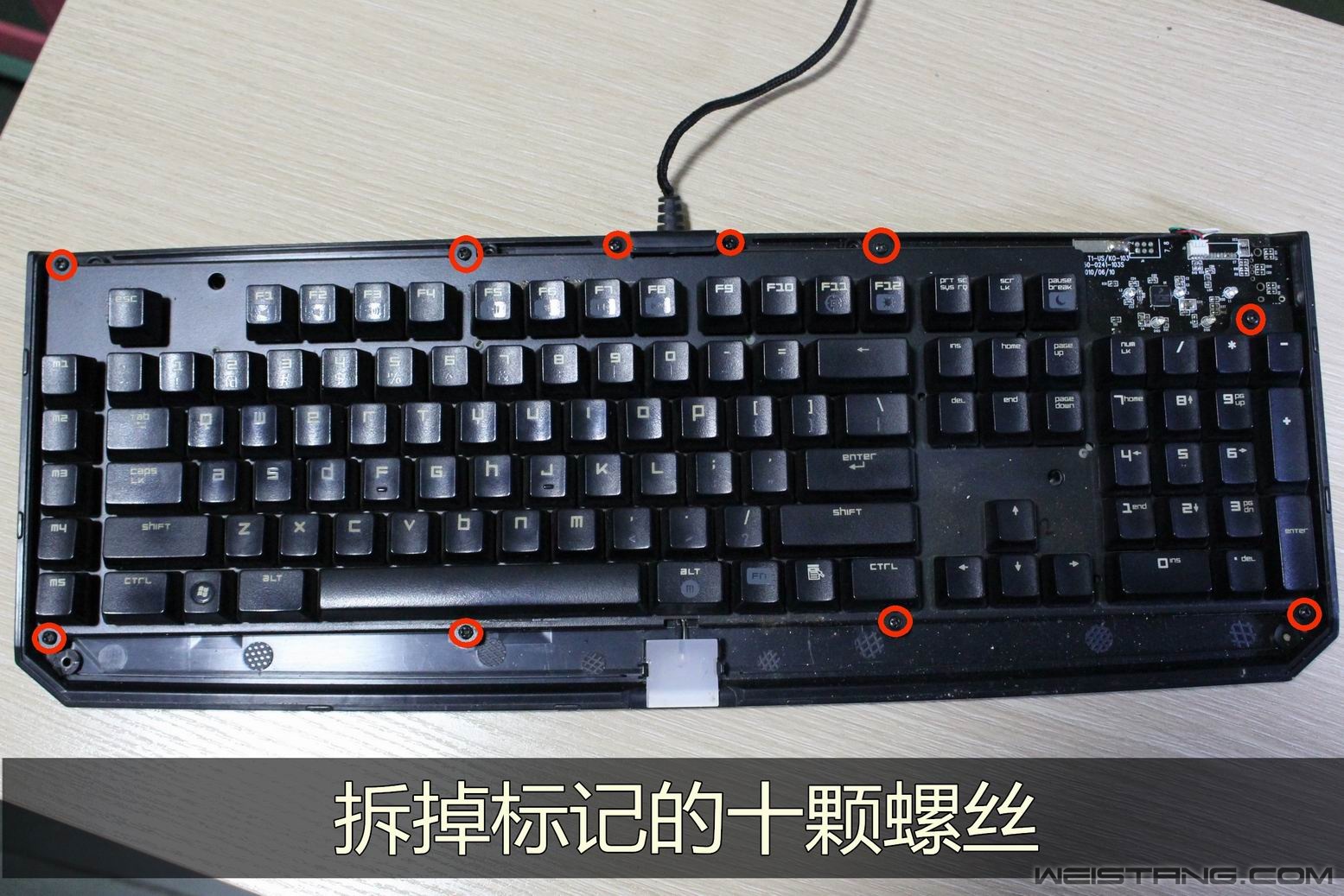

拆掉固定钢板的八颗螺丝和固定数据线卡槽的两颗螺丝。整个板子就能和底壳分离了。

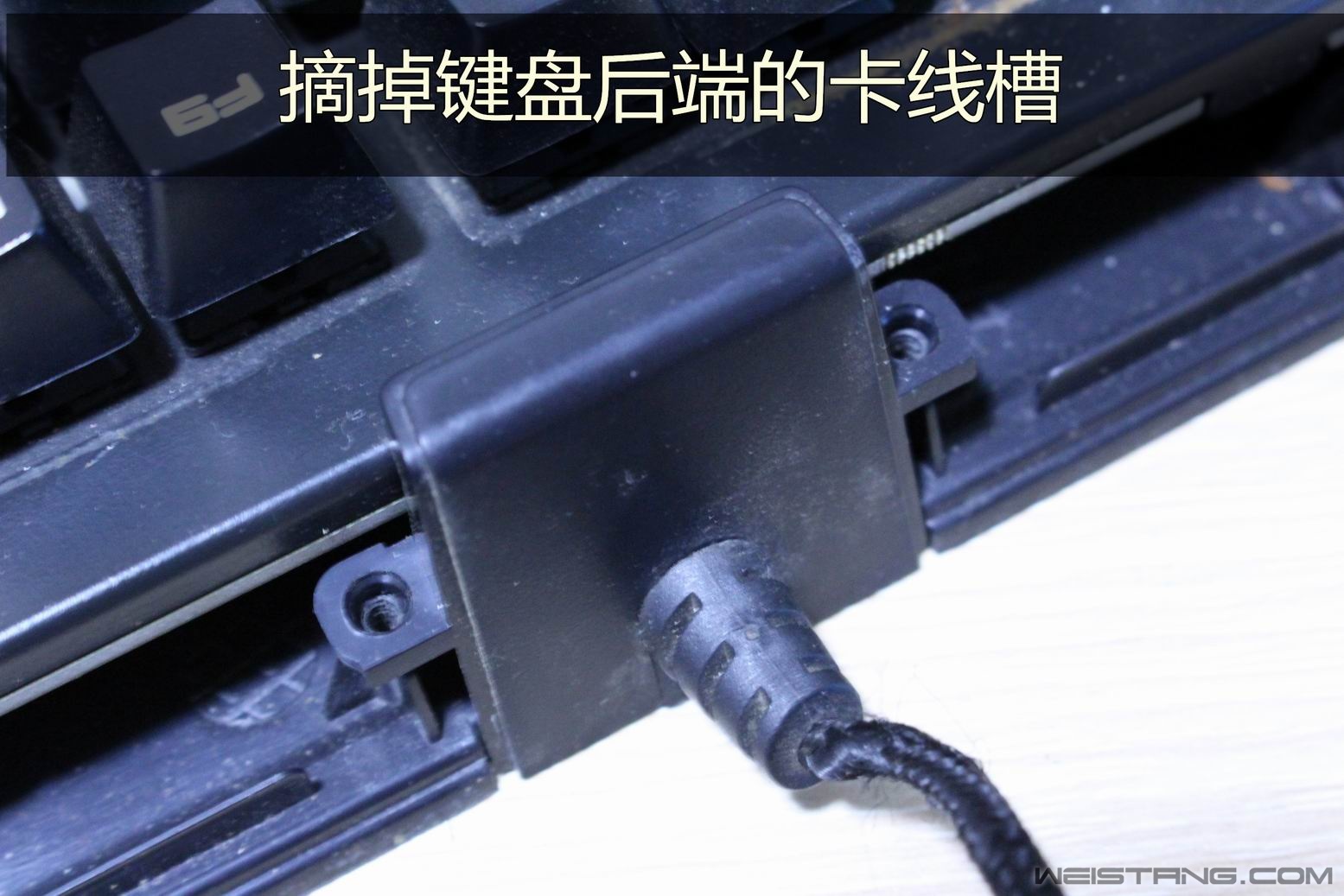

卡线槽摘掉。

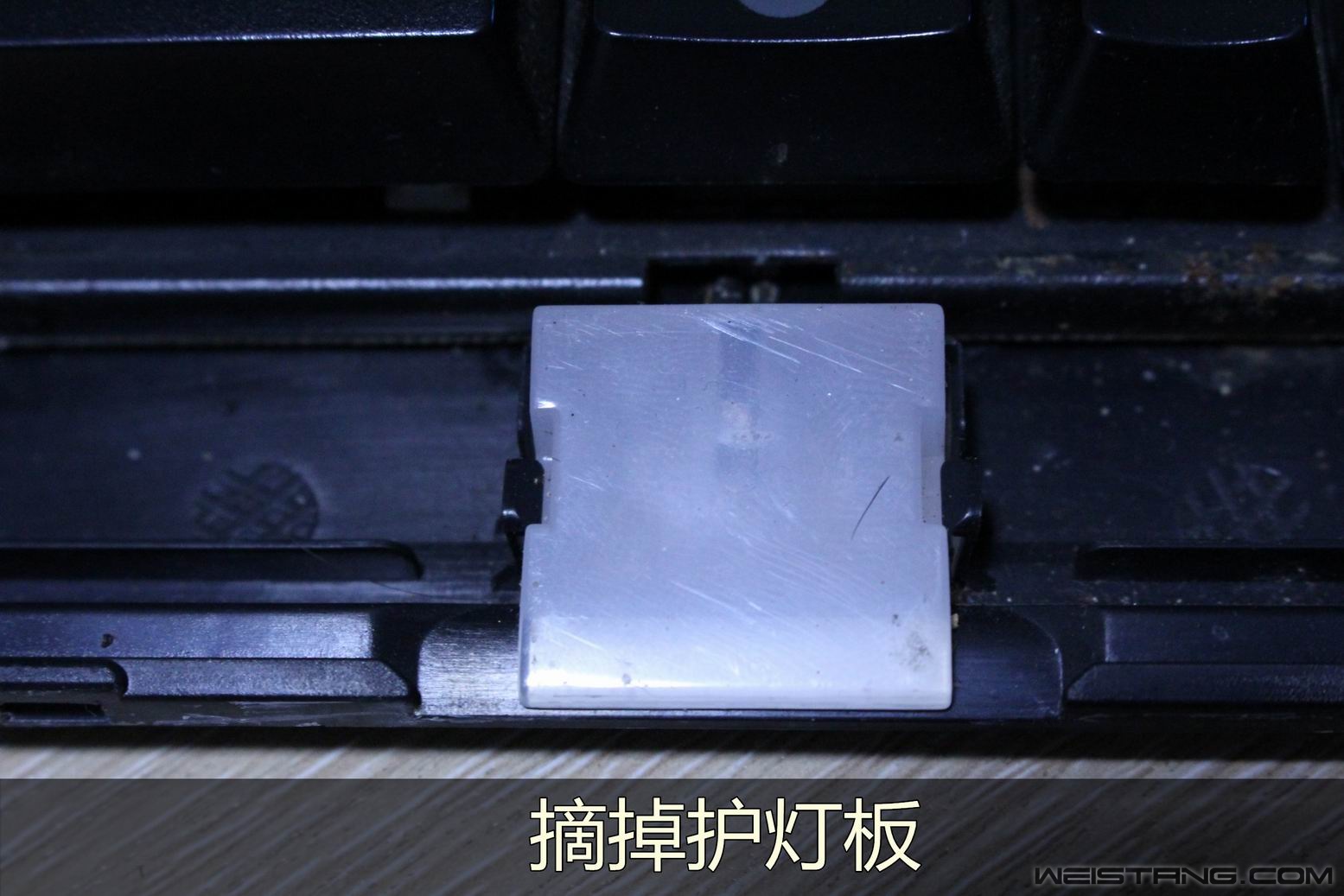

护灯版摘掉。

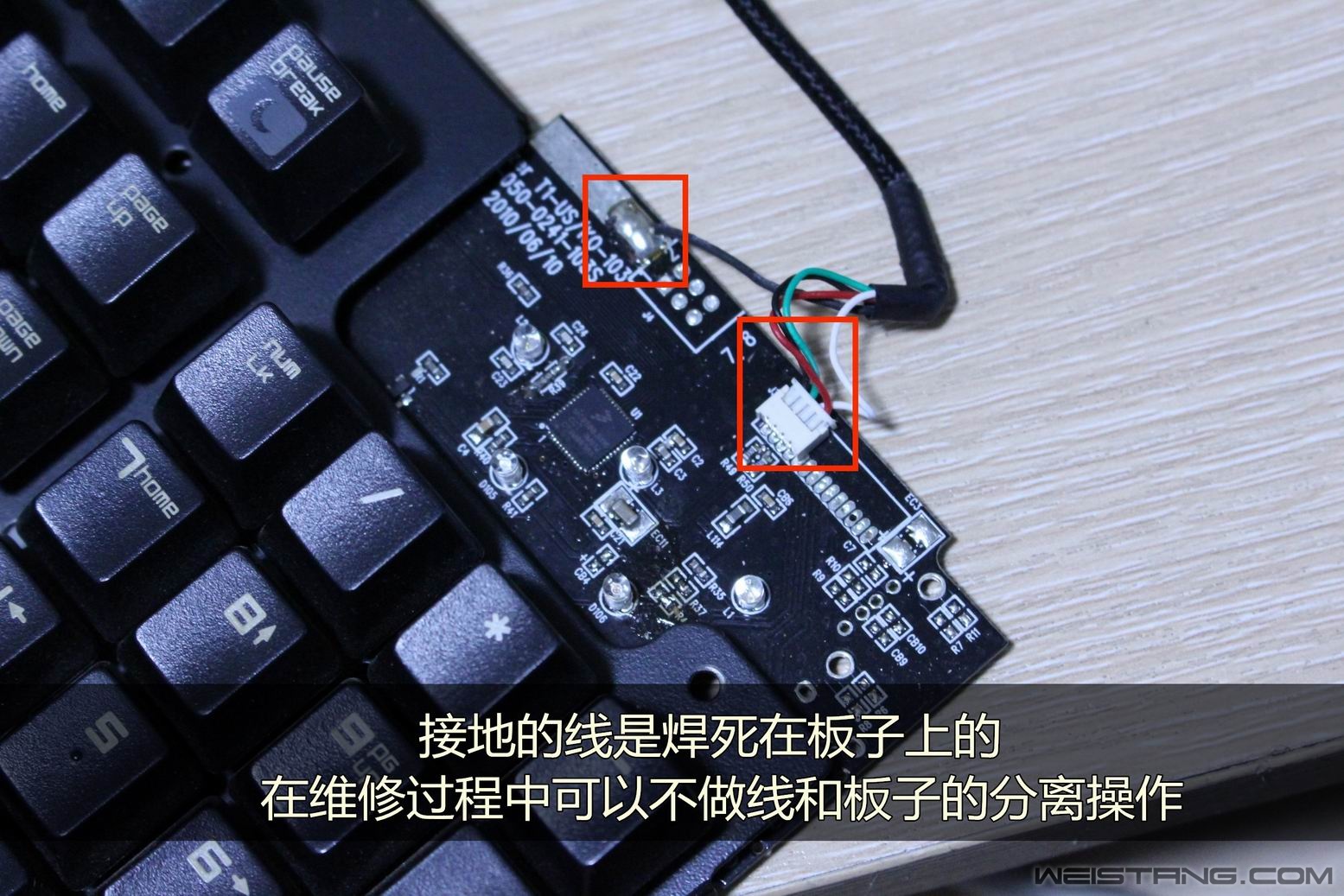

这里注意数据线和板子的连接。我的处理方法是不做分离。维修的时候就带着线。摆放线的时候需要注意下。



老三样。烙铁，吸锡器，焊锡丝。基本有这三样东西换轴就基本没问题了。

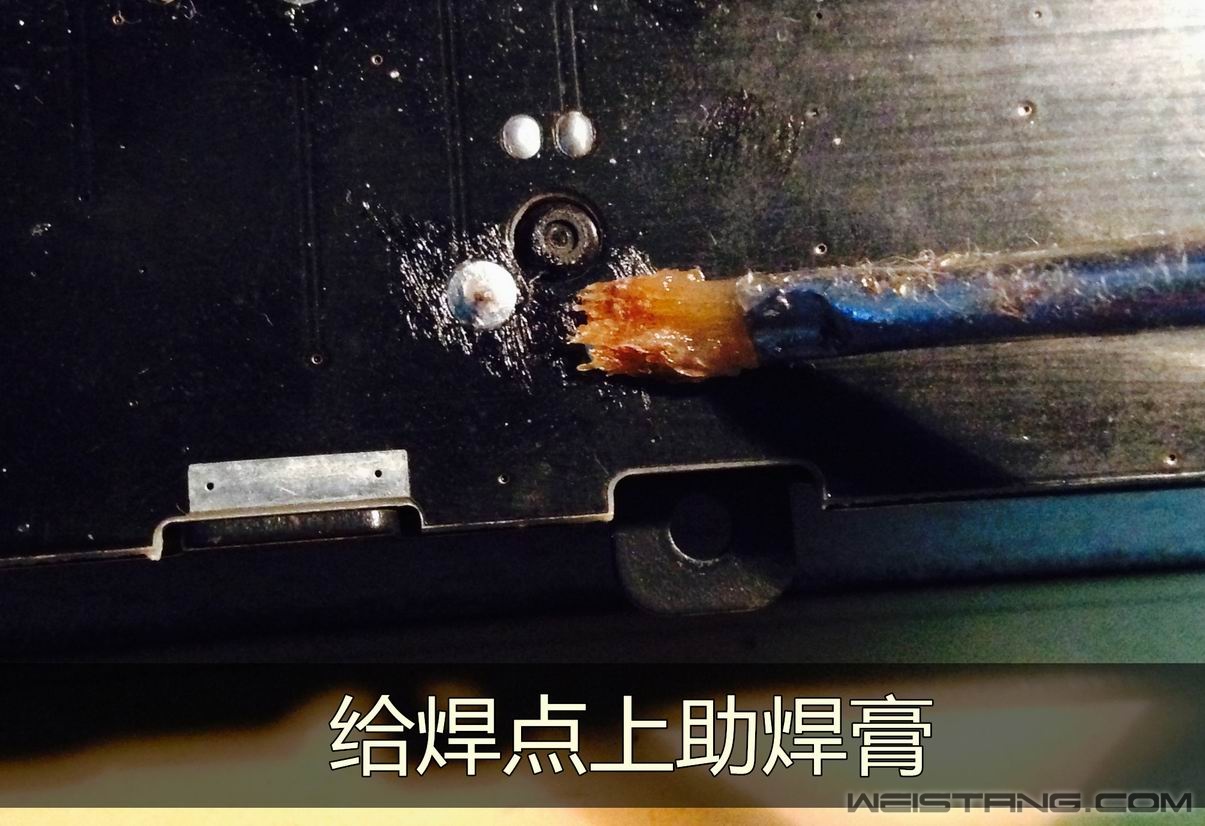

如果手头有助焊膏，那就给焊点图上一点，助焊膏有增加焊锡流动性的作用，这样能使焊锡清理的更干净。

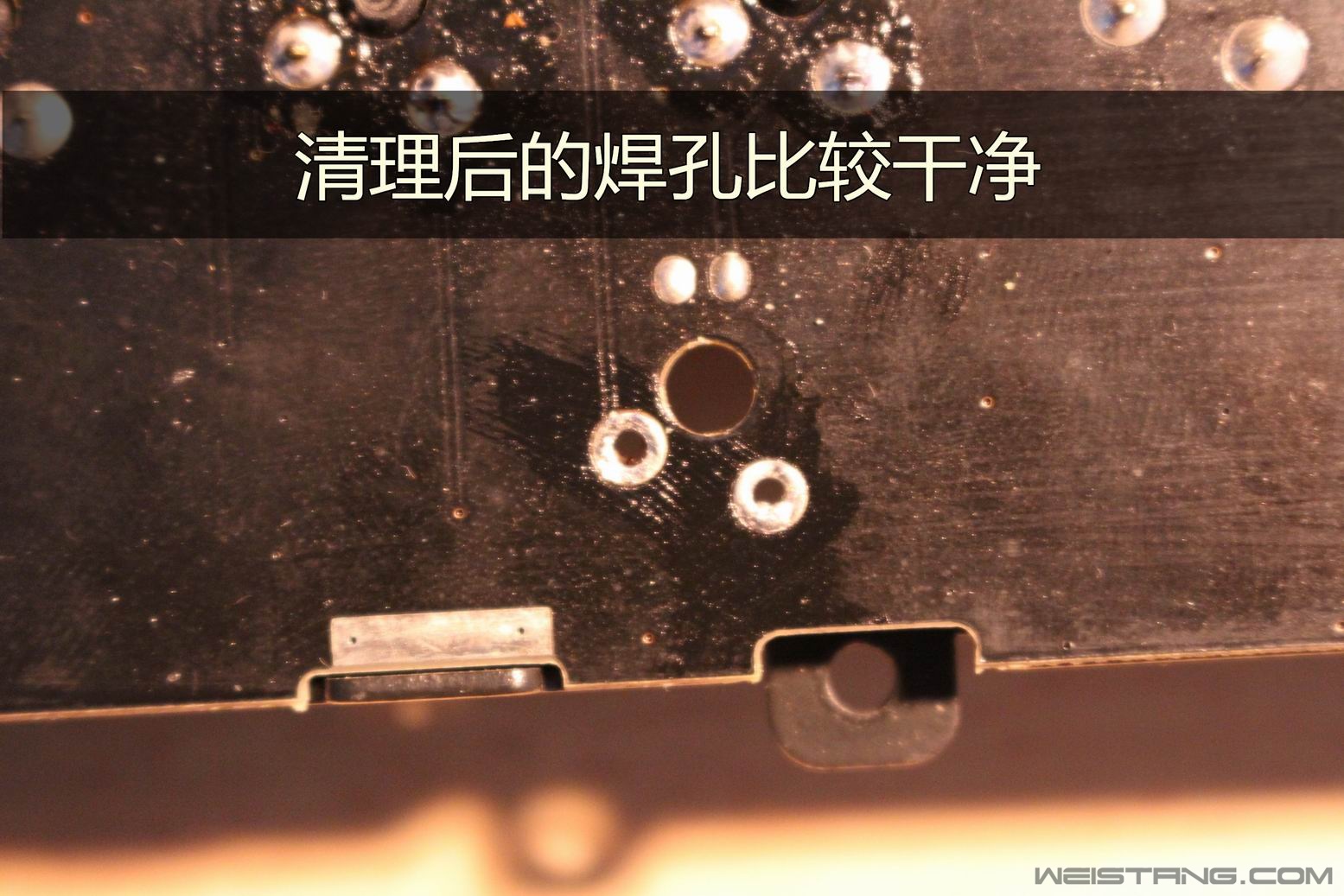

我的焊孔清理的比较干净。在吸锡的过程中，烙铁接触焊点大搞2秒左右就可以用吸锡器来吸锡了。我用的烙铁是30W的烙铁，大概温度在300摄氏度左右，这里的数据就是给大家一个参考。避免烫太久会掉焊盘。

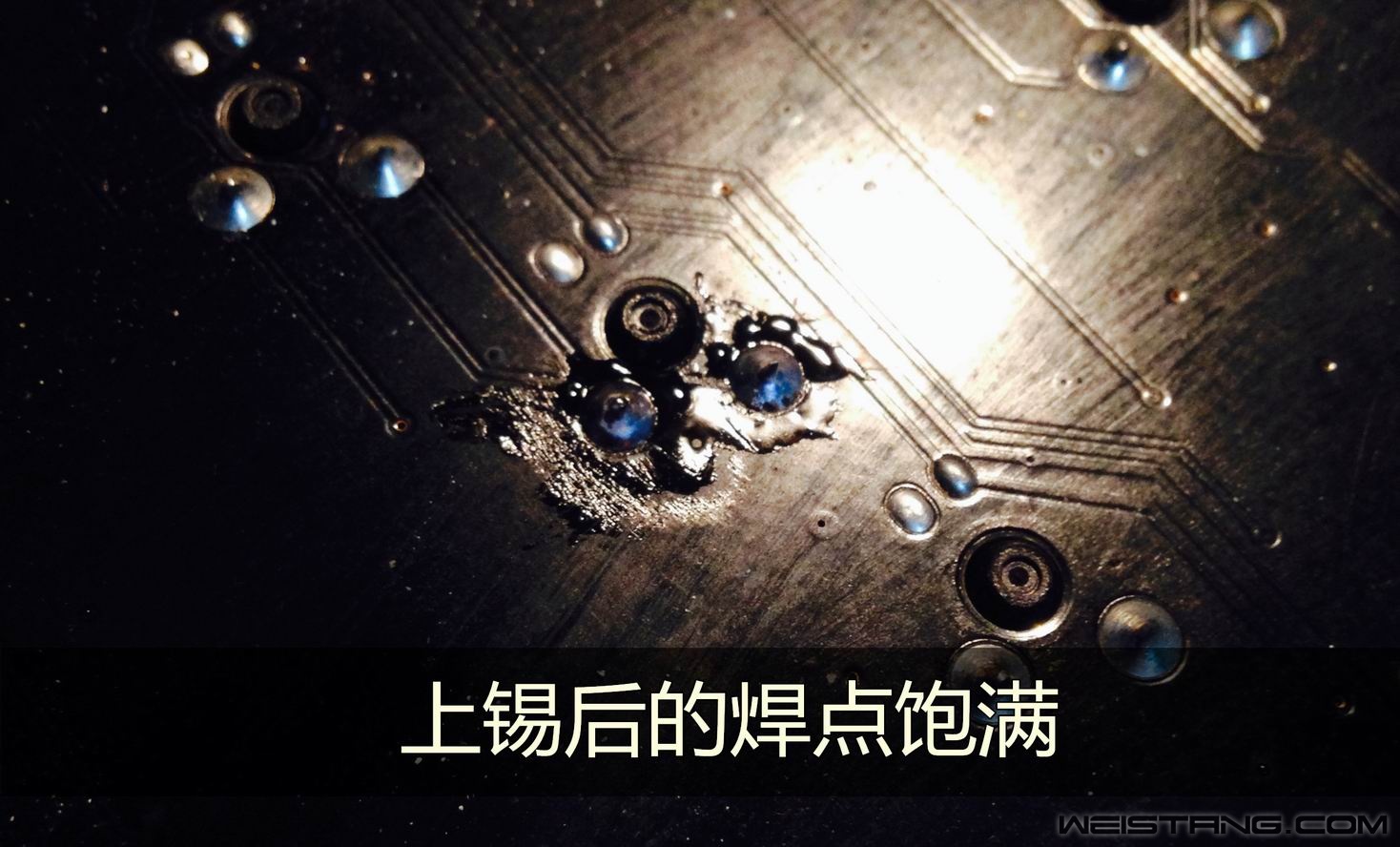

更换完轴以后进行轴焊接工作。焊点还是比较饱满。

在这里并没有做太多焊接方面的说明，主要目的是在拆解上给大家提供一些参考资料，希望大家喜欢，飞线哥送上。喜欢拆解的朋友收藏了吧。

大胖鸟

黑寡妇没记错的话也是高温焊锡

lifei0081

技术型的帖子，喜闻乐见~

W.L.Troy

大胖鸟 发表于 2015-4-7 22:58
黑寡妇没记错的话也是高温焊锡

30W烙铁足够。我用的是尖头烙铁，横在焊点上接触面积大所以受热快。

W.L.Troy

lifei0081 发表于 2015-4-7 22:59
技术型的帖子，喜闻乐见~

多谢帮顶。以后还会发技术贴。

神盾之子

黑寡妇这套模具方案也是用了多年了 信仰的力量是无穷的

lifei0081

W.L.Troy 发表于 2015-4-7 23:06
多谢帮顶。以后还会发技术贴。

我其实不想看你的技术贴了，我想看你的水贴

深澜大叔

提到我了耶~
不过……貌似这篇里的图，没用上美图吧……

W.L.Troy

神盾之子 发表于 2015-4-8 00:13
黑寡妇这套模具方案也是用了多年了 信仰的力量是无穷的

该模具还是费用太大了。你看赛睿，万年不变。

W.L.Troy

lifei0081 发表于 2015-4-8 00:31
我其实不想看你的技术贴了，我想看你的水贴

水你妹啊。水。

W.L.Troy

深澜大叔 发表于 2015-4-8 09:07
提到我了耶~
不过……貌似这篇里的图，没用上美图吧……

我图都给修整，就是用美图秀秀加了文字背景和文字。

胖鸟威武

漂亮

深澜大叔

W.L.Troy 发表于 2015-4-8 10:13
我图都给修整，就是用美图秀秀加了文字背景和文字。

喔~原来如此

W.L.Troy

深澜大叔 发表于 2015-4-8 16:31
喔~原来如此

下次告诉我怎么弄水印。我都不会弄。

lifei0081

W.L.Troy 发表于 2015-4-8 10:12
水你妹啊。水。

你不水再以后我不看了

深澜大叔

W.L.Troy 发表于 2015-4-8 17:55
下次告诉我怎么弄水印。我都不会弄。

好嗒

大胖鸟

W.L.Troy 发表于 2015-4-7 23:06
30W烙铁足够。我用的是尖头烙铁，横在焊点上接触面积大所以受热快。

只要别改幻彩就好

W.L.Troy

大胖鸟 发表于 2015-4-10 01:14
只要别改幻彩就好

这么说幻彩这里肯定有个大坑。

大胖鸟

W.L.Troy 发表于 2015-4-10 07:34
这么说幻彩这里肯定有个大坑。

出了轴的两个焊盘 led是四角的 拆到不算很麻烦 回装的时候你懂的

W.L.Troy

大胖鸟 发表于 2015-4-11 16:28
出了轴的两个焊盘 led是四角的 拆到不算很麻烦 回装的时候你懂的

摘用热风枪吹，焊的话如果焊点锡少就需要补锡，用头烙铁带着锡刮焊点，能让焊点粘上一层薄薄的锡，在上烙铁焊就行，或者直接热风枪吹应该也行。
