【SENSEI RAW修复滚轮滚动异响问题】

D.kun`PaJero

其实这个我早就想发了，但是迫于各种原因，一直没拆，昨天终于狠下心来拆了，
目的就是在这个淡季，我要增添活力，
（特么用薄膜打字真是累啊，FUCK）

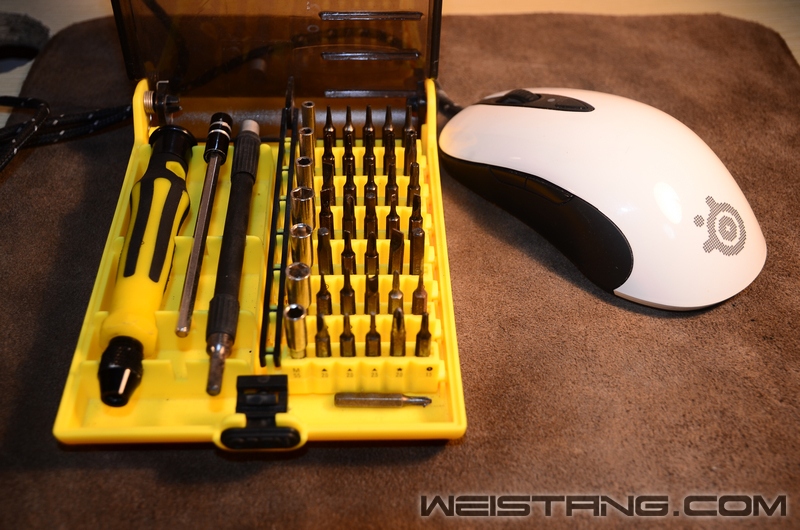

首先得准备工具，一个梅花起子就够了。


底部把脚贴去掉就可以看到四个螺丝孔， 。。。。PS：真心喜欢这个透明底壳

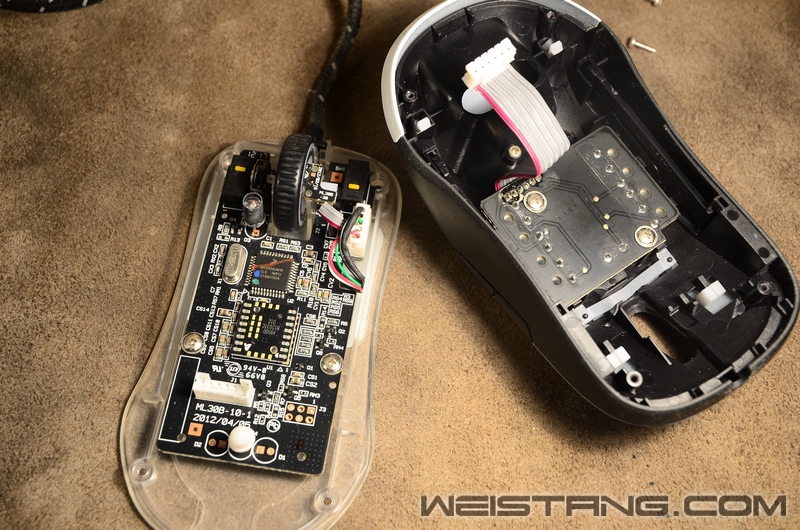

有张图不知道怎么掉了，就是各位把螺丝拧掉后不要马上拔上壳，看到那根排线没，质量一般，容易断，得小心，。

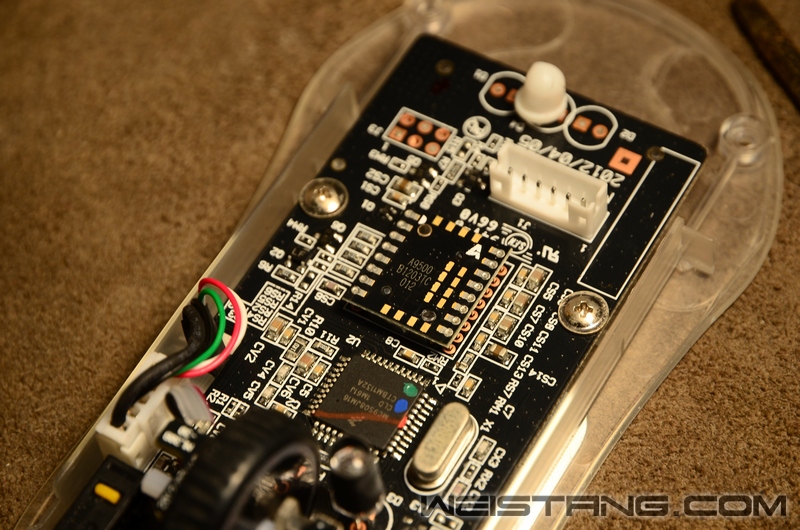

看看PCB和大脑。密密麻麻很整齐，看着很舒服，


微动我自己换的是华诺的黄点优点就是耐操，偏硬，质量比起欧姆龙强太多了，艹一年都不坏的微动，


整体PCB采用黑色的配色师，整体感觉给人一种很沉稳，大气的风范，不愧是SS厂家，这点还是得学习下，

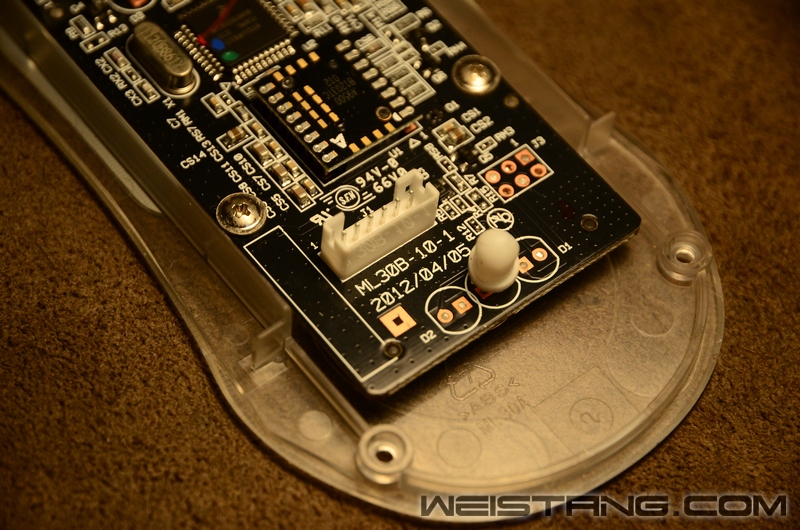

板子日期，2012年4月5号，以及后面阉割了的显示屏，还有已经那灯厂作风的LED

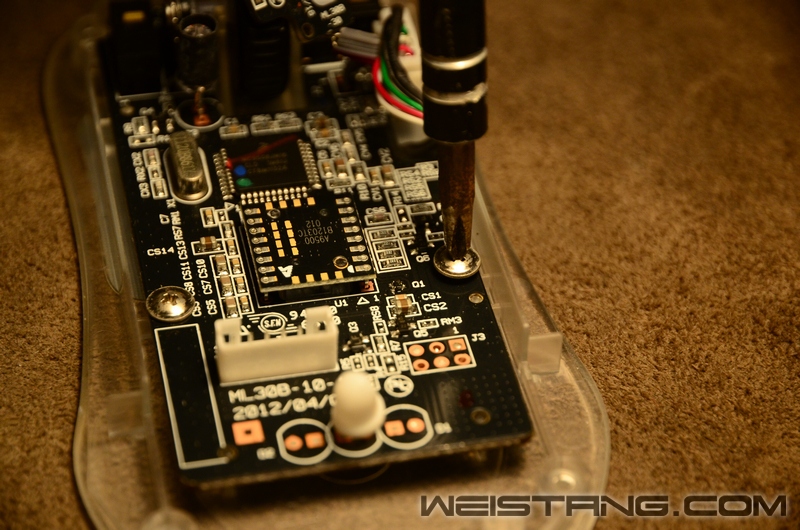

拆下主板，2颗螺丝

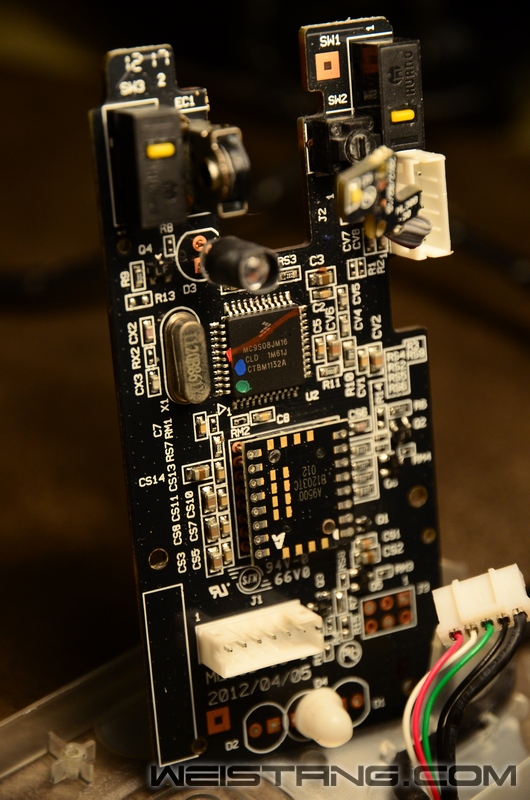

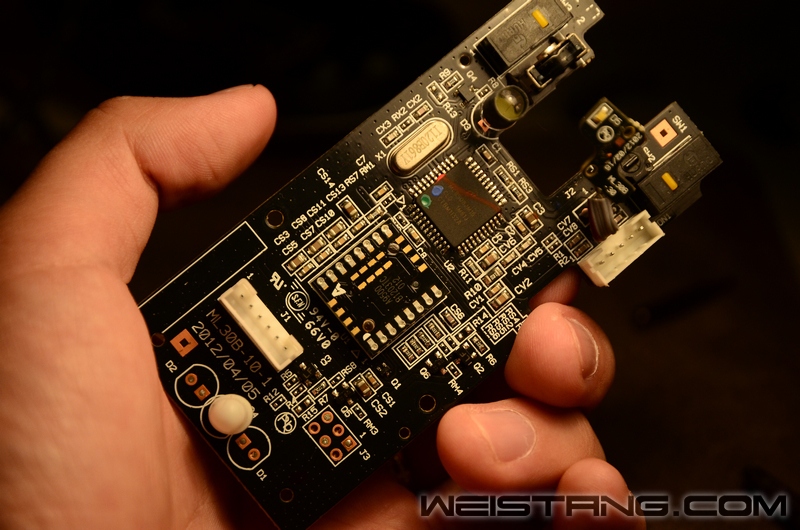

整个板子取下来，很简洁，给人一种一气呵成的感觉，只是排线质量略微蛋疼


大脑，我就不细说了，


很整齐对吧，很规矩，

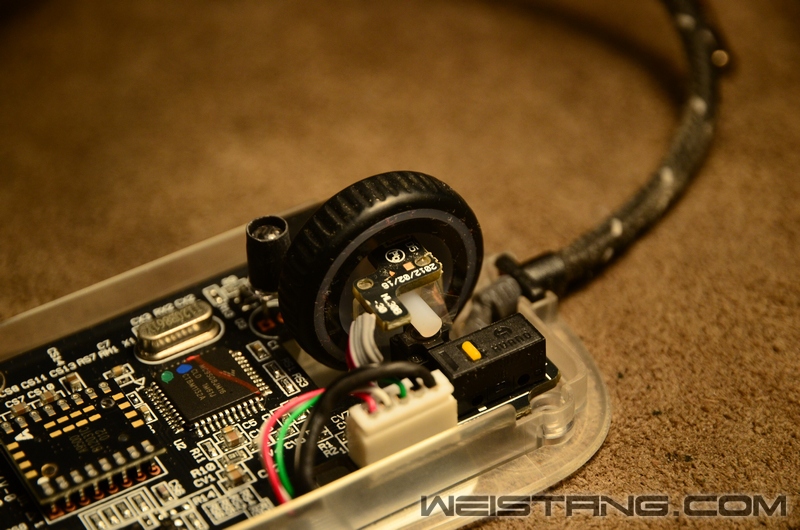

接下来就是重点了，关于如何解决RAW滚轮滚动异响的问题，这个确实是厂家模具问题，偷工减料了
那里不偷工，偏偏在滚轮卡柱那里节约，真是。

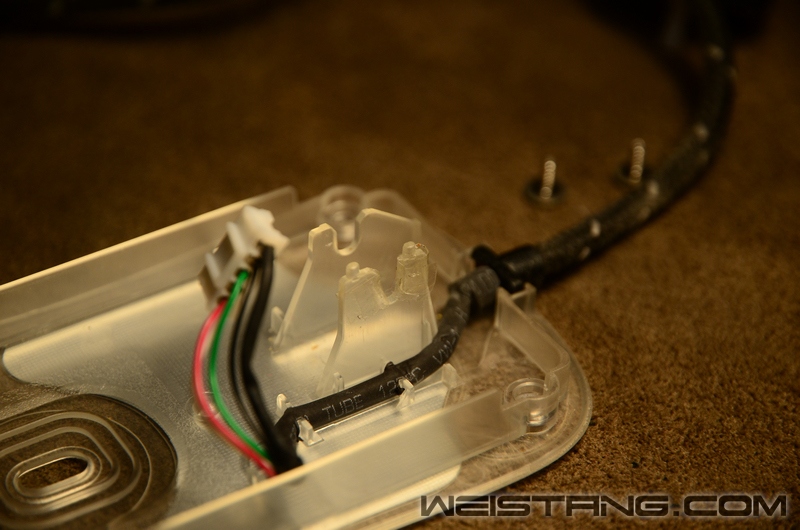

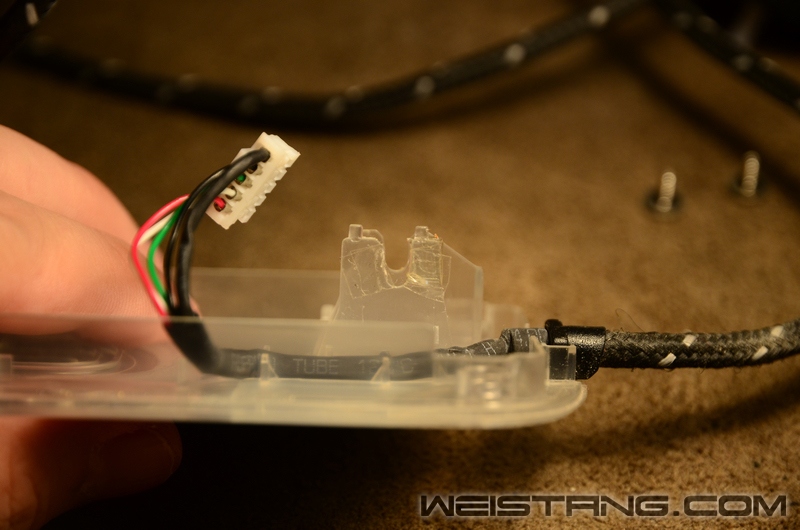

看到途中卡柱有点小透明胶的地方没，就是哪个部位导致滚轮异响的地方，
厂家这边少了至少0.3毫米的材料，导致这个缝隙过大，滚轮在滚动的时候前后摇曳撞击导致的响动
，我的解决方法就是在这里缠上一点透明胶。


缠上一点透明胶后，滚轮的阻尼非常舒服，也不响了，各位可以试试


整体在看一下，非常棒的透明底壳设计思路

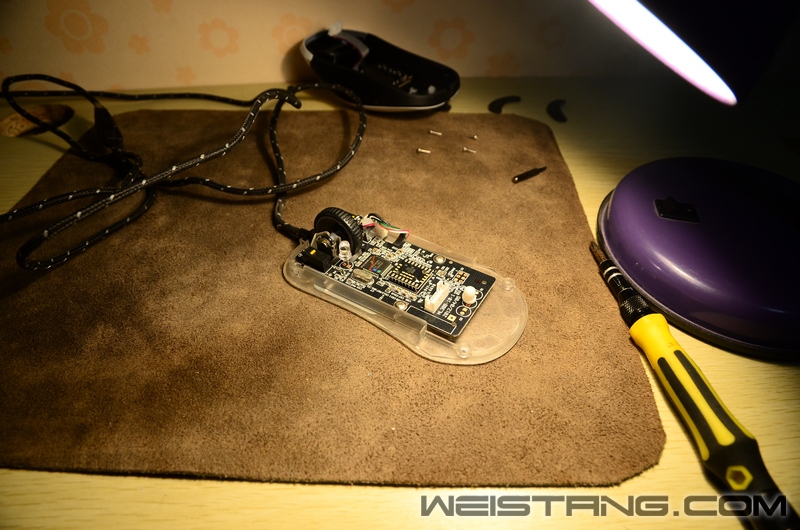

拍摄条件苛刻。一盏萌萌嗒小台灯，一张牛皮布
所以各位不要吝啬你们的节操了，奉献出来吧！

秀川

这黑色的PCB板子真漂亮

大胖鸟

透明底盘不来点灯么

、独眼龙

最老款的raw

Pisces

这个白色的倒不发黄吗？

艾奥里亚

raw有三个led尾灯

@胖鸟 能都加上满么

鹏飞Ramos

为了表达我的敬仰之情。。。今天晚上我拆一个 粉色的 Iron lady版IKARA。。。。求DK桑的节操。

D.kun`PaJero

大胖鸟 发表于 2014-7-23 14:47
透明底盘不来点灯么

这么急干嘛。时间长着了，慢慢来
，

D.kun`PaJero

Pisces 发表于 2014-7-23 14:55
这个白色的倒不发黄吗？

镜面的，不黄

艾奥里亚

建议dk给滚轮和支持位置上点润滑 你懂的

大胖鸟

吉泽明步 发表于 2014-7-23 14:55
raw有三个led尾灯

@胖鸟 能都加上满么

都加满为了 更亮么 意义何在 驱动不支持啊

艾奥里亚

大胖鸟 发表于 2014-7-23 15:03
都加满为了 更亮么 意义何在 驱动不支持啊

对啊 驱动不支持

完蛋苗儿

raw是个好鼠

大胖鸟

D.kun`PaJero 发表于 2014-7-23 14:58
这么急干嘛。时间长着了，慢慢来
，

魂竹郭

你那几个1865都出了？好快啊。。。。

赶快买海盗rgb。。。。

教父

raw有5成滚轮松，3成空键程，实在扛不住

D.kun`PaJero

教父 发表于 2014-7-24 12:54
raw有5成滚轮松，3成空键程，实在扛不住

按键空成这个问题换个微动就好了，。

教父

D.kun`PaJero 发表于 2014-7-24 13:01
按键空成这个问题换个微动就好了，。

换了保修就嗝屁了。。。

D.kun`PaJero

教父 发表于 2014-7-24 13:12
换了保修就嗝屁了。。。

我特么玩了这么多年外设就没有一个走过保修- -！买来都拆了
