包装
现如今PC普及化的时代，玩家的装机水准可以说是越来越好，对比之前的各种ATX大板以及大机箱的对比下，相反现如今mini-itx系列也成了众多玩家的又一选择，这次给大家带来的就是来自华擎的高端MINI-ITX主板华擎Z97E-ITX/ac。
华擎Z97E-ITX/ac
ITX总结来说一句话就是“麻雀虽小，五脏俱全”，华擎Z97E-ITX/ac可以说是一枚小钢炮也不为过。作为DIY玩家的选择也是非常极具性价比，这也迎合了华擎对玩家的态度。
参数表
从参数表上看可以看到华擎Z97E-ITX/ac配置非常豪华，阵容之强大，主板使用了Intel Z97芯片组，使用了家族风合金散热片，采用六相数字供电，双层高密度防潮纤维电路板和NICHICON专业音效电容，配备两条15μ镀金DIMM插槽，最高支持16GB，已经满足日常需求。
整体
华擎Z97E-ITX/ac给人整体感觉就是很“丰富”，一眼可以看出很多内容，基本上整块主板上看不到能够空出的地方，结构紧凑，功能健全，十足的小钢炮
配件一览
华擎Z97E-ITX/ac的配件算不上豪华，但也满足需求，做到了ITX具有的简洁，配件包括了说明书，驱动光盘，IO挡板，天线，1根SATA线。
整体
整体
整体
整体
整体
整体
华擎Z97E-ITX/aC主板 在外观上才用了蓝黑配色，其布局跟自家ITX系列很相似，可以变向说是升级堆料打造小钢炮。
背板
背板
M.2 SSD接口
SL6379芯片
黑色简洁的背板可以不难看出设计的用心，尤其杀死那整合的M.2 接口，如果玩家可以选择不外接硬盘的话，那么这个接口将无疑是非常好的选择，进一步省去硬盘的烦恼，其背面的另外一个特点就是数字供电芯片，采用ISL6379只能控制芯片，配合双层MOS PCB，组成数字供电系统。
主板正面
主板正面
SATA接口位于无线网卡和内存插槽的中间，拥有6个SATA3接口，这点对于ITX来说是非常增加分值的一点，对于硬盘党来说是个不错的选择。
背板IO接口
背板IO接口
在背板IO接口上，华擎Z97E-ITX/ac整合了PS接口，2个USB2.0接口，无线网卡天线接口，DVI-I接口，DP和HDMI接口，4个USB3.0接口，一组7.1声道带DTS和 INTEL I218V/1000M网卡。
CPU供电
CPU供电
供电部分采用6相高效合金电感供电系统，24+8pin供电设计，2个散热模块位于MOSFET上和Z97芯片组上，独特的X交叉散热设计也算是符合了外包装“X”的风格。
6个SATA3接口
目前市面上大多数玩家还是在使用SATA接口，很少使用SATA EXPRESS接口硬盘，华擎在这块小板上增加这个接口也许是为了后期升级硬盘而准备的吧，同样的是在ITX小板上能看到这么多SATA接口，也算是华擎非常照顾玩家了。
内存插槽
2根DIMM内存插槽，最大支持3200(OC），最大支持容量为16Gb，这点至少来说日常使用已经完全足矣.
无线网卡
无线网卡则才用了支持802.11ac/b/g/n/a 的Azure Wave系列AW-CE123H网卡，支持双频段2.4G和5G。
NICHICON电容
螃蟹ALC1150芯片
华擎Z97E-ITX/ac在音频方面不光在接口才用了完整的7.1+DTS输出接口，还用了NICHICON尼吉康专业音效电容，
贴片NE5532耳放，配合螃蟹ALC1150芯片可以推动600欧的耳机，以保证完美的音效输出。
装机
这次机箱采用的是乔思伯U3
乔思伯U3
配件一览
涂上硅脂
安装好散热
换个方向
装机完成

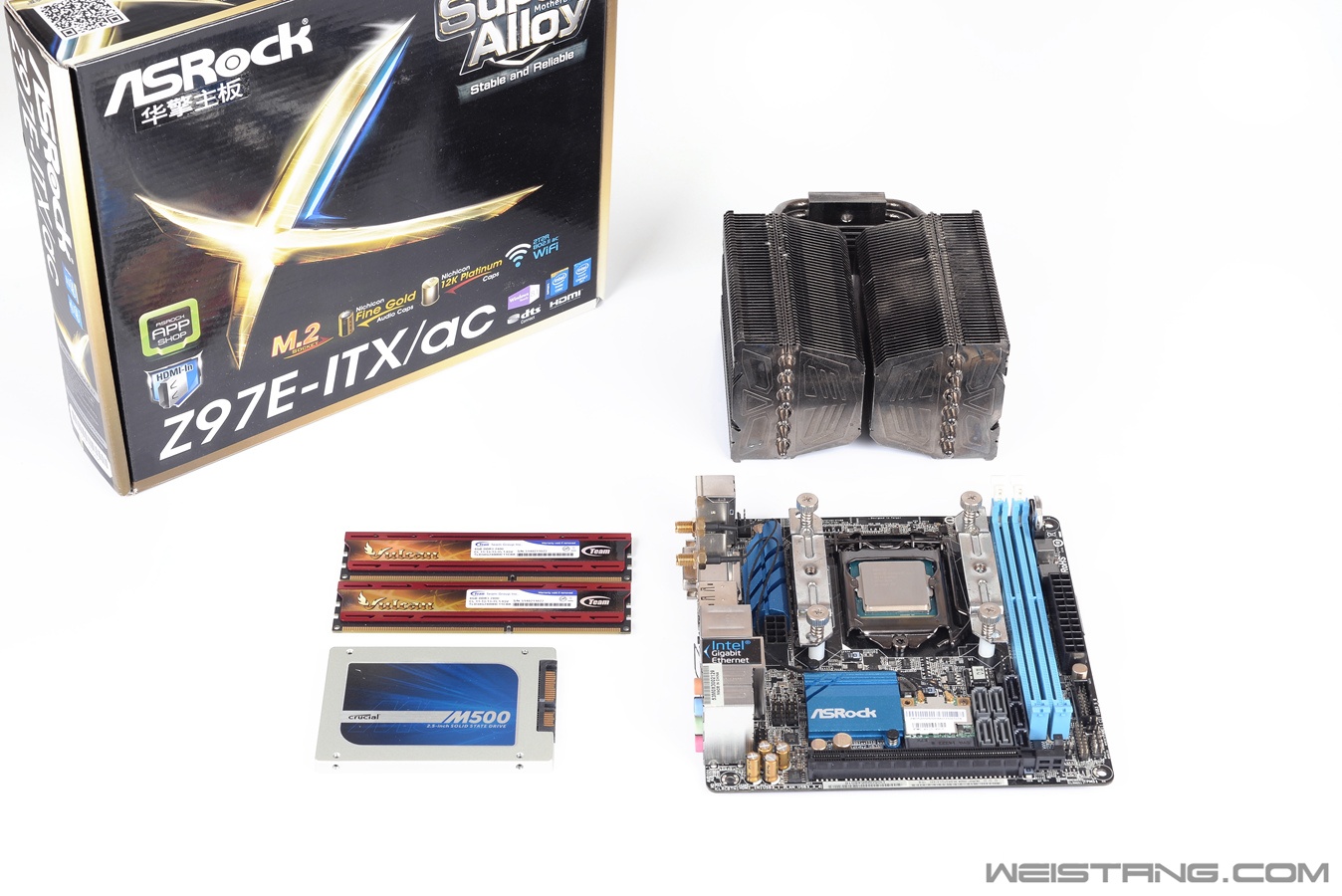

平台
平台
平台方案我这里并没有选择顶级的CPU，本文重点是讲解下如何通过华擎自家软件进行常规的超频，而我选择的这颗U也是可以测试华擎Z97E-ITX/ac向下兼容的效能级别。
超频除了提高处理器的性能，还能反映出一块主板是否具有出色的稳定环境，如果超频不等于稳定那就没意义了
默认频率
首先默认电压上4G试试，关于如何在BIOS中调试电压和修改倍频在大鸟的ROG主板超频中有详细说明哟，我这里讲解下ASROCK的软件超频
华擎自家软件A-TUNING智能软件
首先讲倍频拉至到x40倍，其他默认，右边可以看到主频达到4G
接着蹭上4.5G试试
其他默认情况下4.5G基本上蓝屏，这里考虑到增加电压，
直接加至1.35V，倍频拉至x45倍
至少目前来看温度不错，测试下看看
跑OR十五分钟没有蓝屏，基本上可以说算是过关了，相对于大部分G3258来说1.35V的电压上4.5G能稳定下来是不错的了，毕竟大部分都是雷，这里也得多亏华擎Z97E-ITX/ac 这块板子的扎实功底和软件优化，对于普通用户利用软件升级是一件很简单的事情，更让玩家简单上手。
|
