曾几何时超频话题几乎是PC DIY领域唯一热点，似乎只有涉足极限超频的硬件产品才能称得上优秀，而如今的厂商越来越关注游戏玩家和真实体验，从一线品牌纷纷推出GAME命名的主板可以看出，影驰作为知名显卡供应商也敏锐地觉察到了这一变化，最近推出GAMER系列显卡。下面开箱评测影驰的GTX760 GAMER显卡，了解影驰是如何诠释它的“无GAMER不游戏”理念。

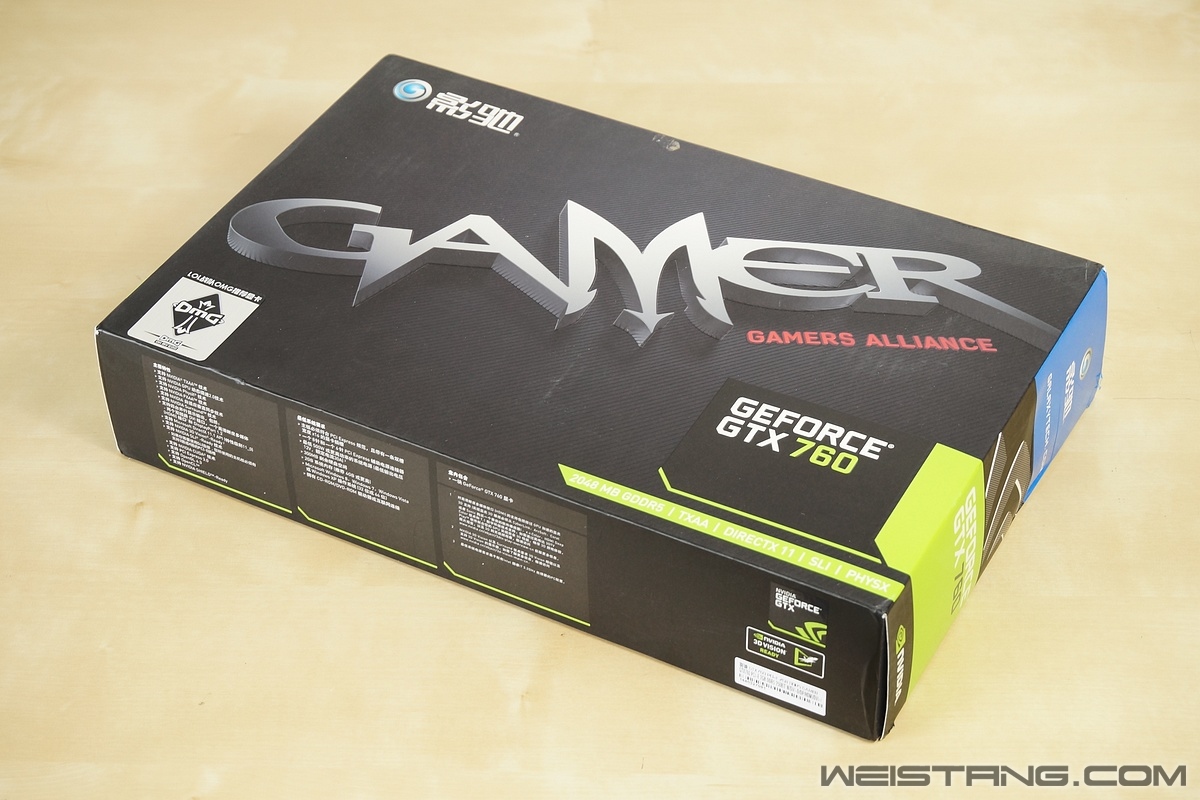

简约的封面，重点展示GAMER全新设计的LOGO主题。
背面介绍影驰GAMER的特点：
GAMER Control，一键优化模式
GAMER FORCE，全新射手座散热器
GAMER背板，一体成型的铝合金强化背板
OMG电竞战队推荐

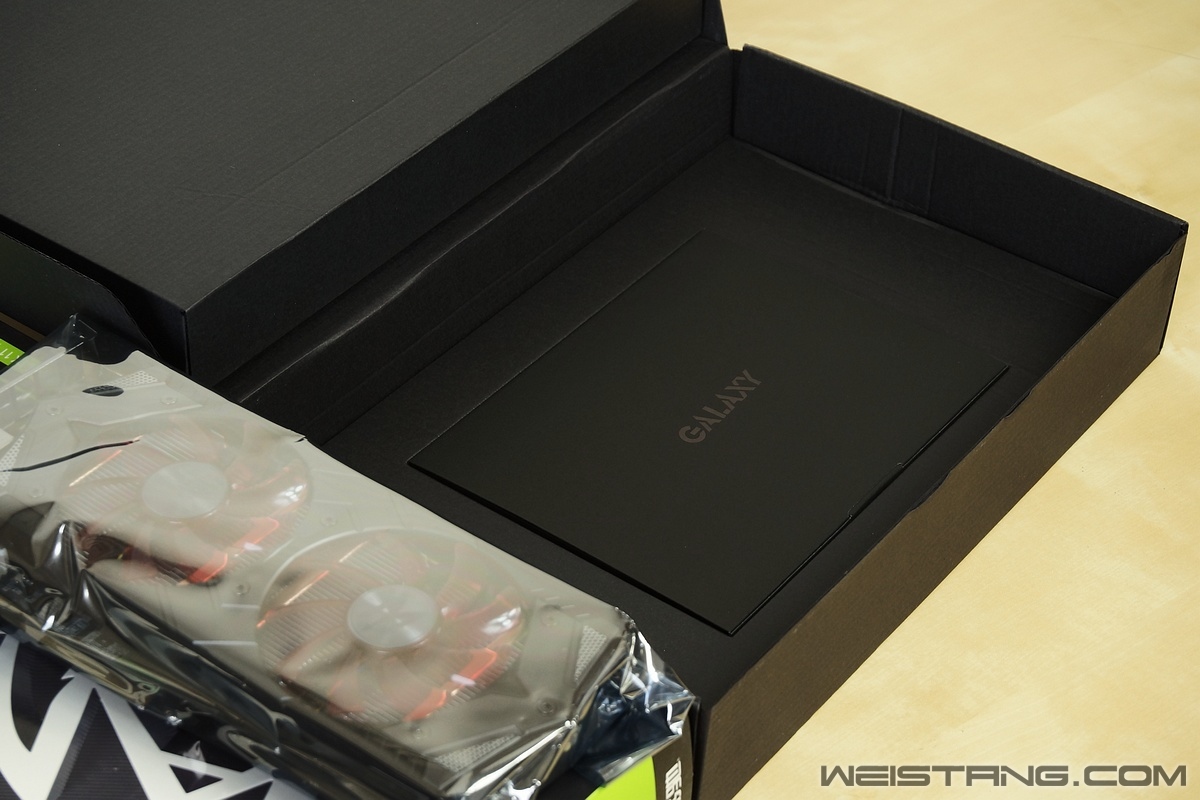

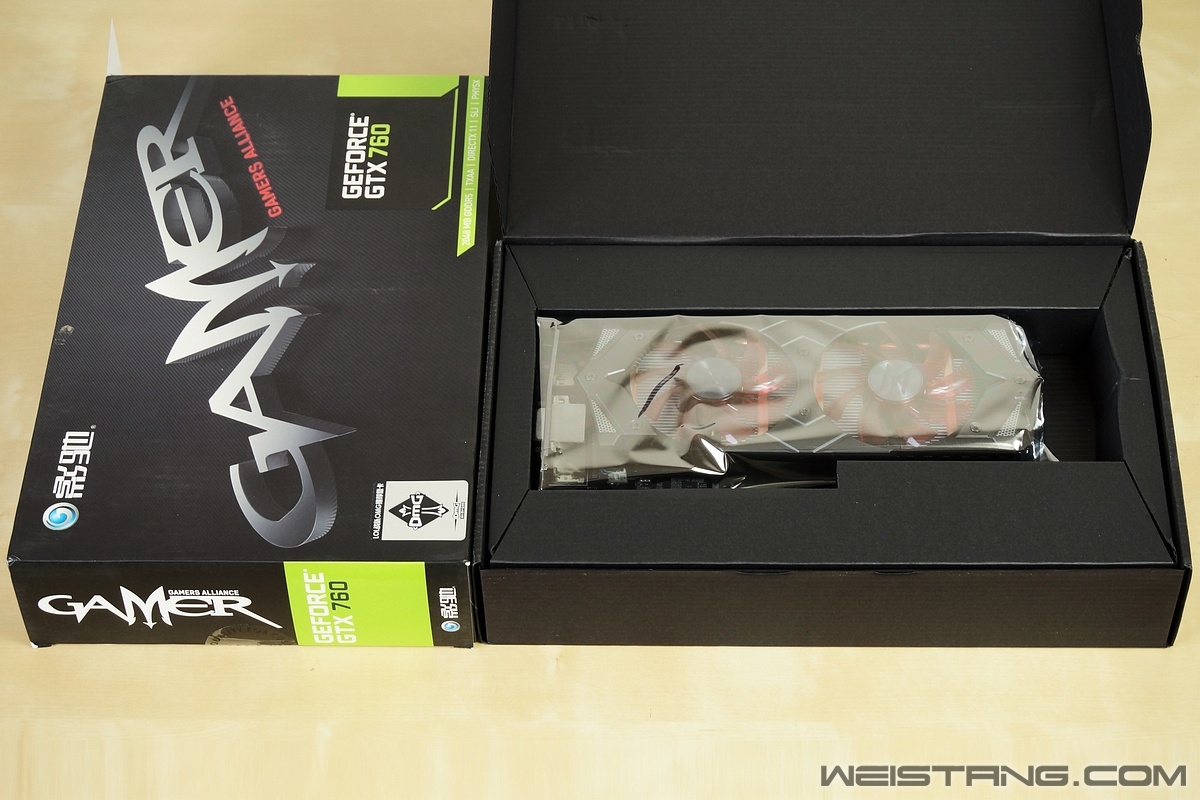

内部全黑色风格，根据玩过的影驰产品经验，GAMER系列定位至少是中高端级别。
附件盒子位于底部，不要漏掉。
附件情况，使用手册、驱动光盘、6pin-4D供电转接线、8pin-4D供电转接线、DVI-VGA视频转接头，建议4D供电线包裹或定制红黑色，外观更靓。
影驰GTX760 GAMER也采用经典的红、黑配色，为什么要说“也”呢，因为目前为止GAME命名的主板、显卡，所有品牌无一例外都是红、黑系。虽然红、黑外形不免有些同质化，但事实上红色的硬件产品往往更热销，以我个人亲身经历为例，团购过2款采融定制版的变形金刚散热器，红、蓝各1款，后来折腾缘故二手售出，红色款变形金刚秒出，而蓝色款不得不降价几十才出掉，颜色选择的重要性不言而喻。
亮点之处在于板扎的金属强化背板，质感一流，不足的地方是散热鳍片和热管没有黑色镀镍处理，红色元素偏少，整体只有风扇是红色，显卡也没有使用炫酷的LED，如果顶部GAMER LOGO区域向上越肩式设计，立体性更强，Computex 2014影驰展示的新款HOF旗舰显卡有类似设计，不知是否会引入今后的GAMER系列。个人以为所谓GAME游戏元素，首要的就是强调视觉效果，影驰GAMER首发之作这方面只能说中规中矩吧。
参数规格：
| 品牌型号 | 影驰 GTX760 GAMER | | 接口类型 | PCI-E 3.0 | | 核心频率 | 1084MHz | | 显存频率 | 6008MHz | | 流处理器 | 1152 | | 容量位宽 | GDDR5 2G 256-bit | | 电源功率 | 8pin+6pin
170W | | 视频接口 | DVI-I、DVI-D、HDMI、DisplayPort
支持4屏幕输出 | | 分辨率 | 数字 4096x2160
模拟 2048x1536 | | 多显卡 | 3-way SLI | | 支持技术 | DirectX 11
|

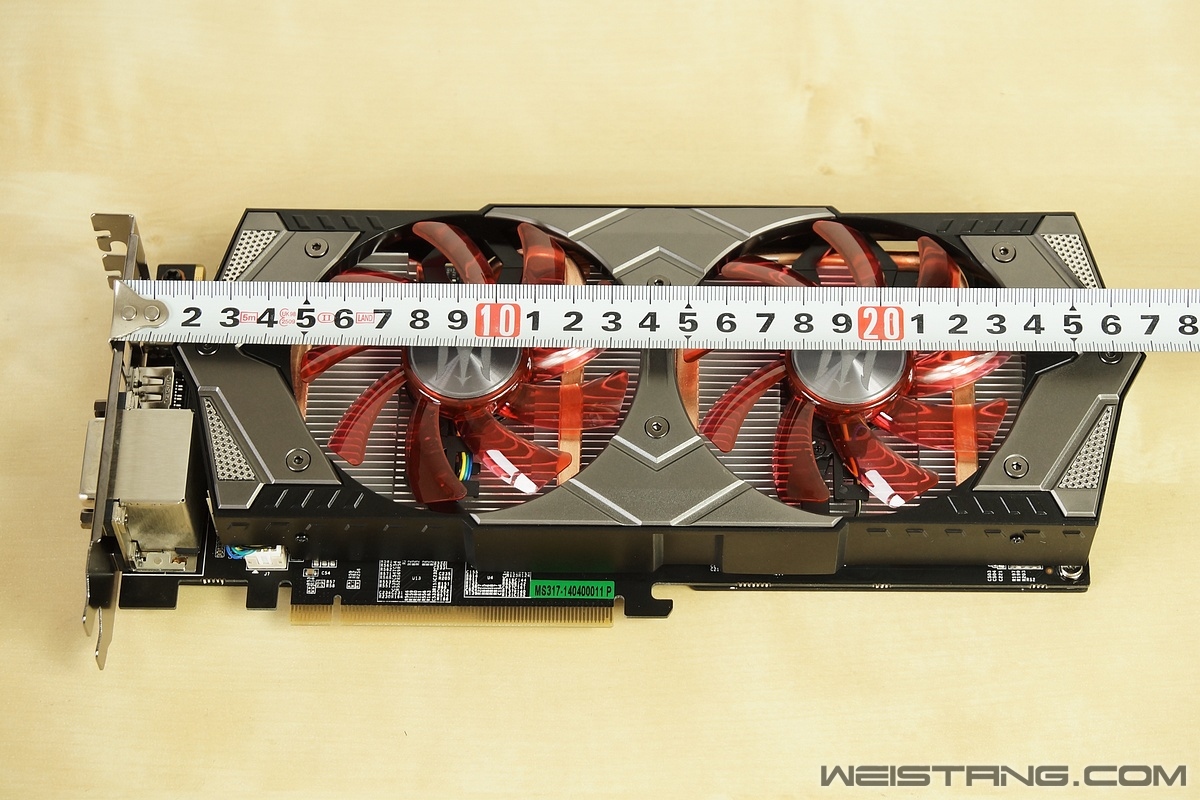

长度27cm，一般中塔机箱显卡空间28~30cm，安装没有兼容问题。
整块显卡875g，拿在手里有些分量。
4个视频接口，DVI-I(支持转接VGA模拟信号)、DVI-D、HDMI、DisplayPort，支持影驰独家的单卡4屏输出技术。
PCI挡板预留较大的开孔面积，提高通风散热效果。

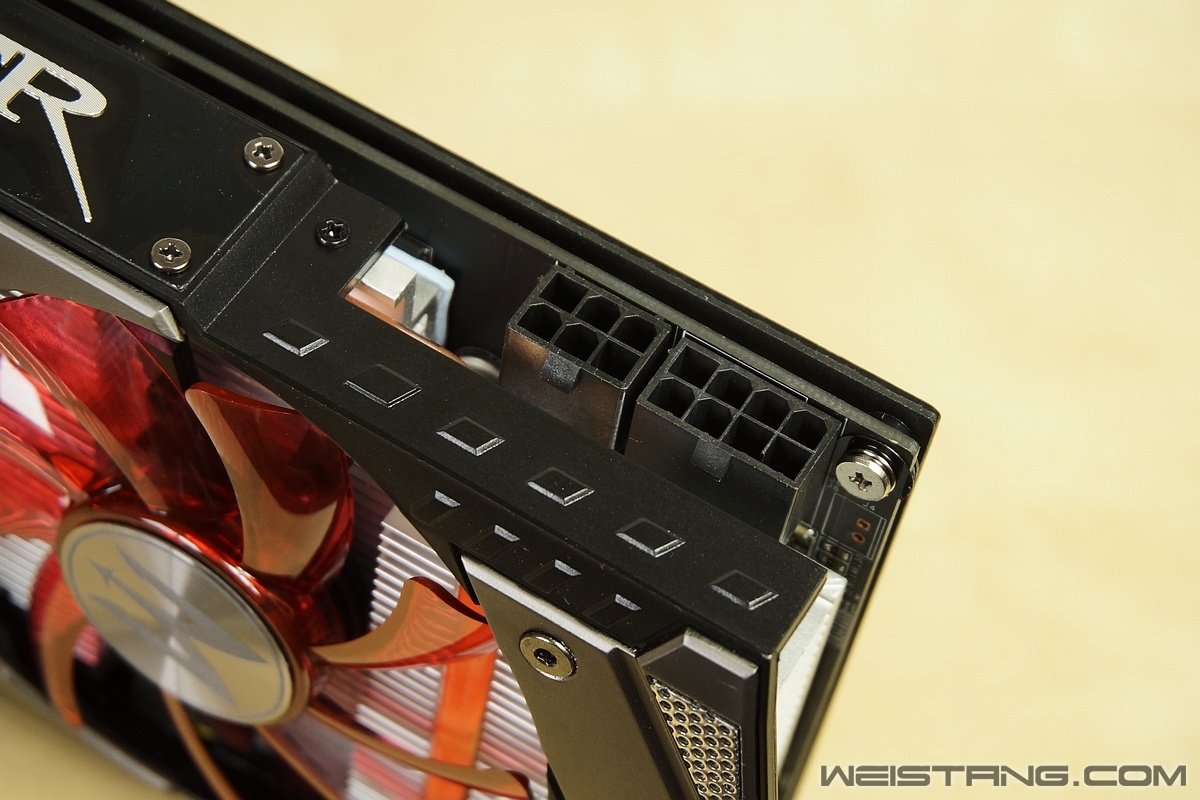

公版GTX760的TDP设计功耗为170W，理论上6pin+6pin即可满足供电需求，但影驰GTX760 GAMER依然使用了8pin+6pin的PCI-E辅助供电，有助于加强超频方面的表现。
GAMER FORCE 射手座散热系统
外表是传统ABS材质的导风罩，银灰色装饰面板增强金属质感，采用双90mm风扇、4根8mm热管的规格，对于TDP 170瓦的GPU核心能保证散热性能，以及兼顾显存、供电等PCB元件，多热管加多风扇也是显卡厂商设计共识之一。
顶部的GAMER金属铭牌面板，光泽纹理效果不俗。
可拆卸，方便玩家后期DIY。
红色透明扇叶，中间贴有射手座LOGO起到点睛作用，铝原色和环装纹理比较有质感。
影驰GAMER延续显卡风扇可拆的优秀设计，通过Y型支架和3颗螺丝固定，方便清理灰尘。

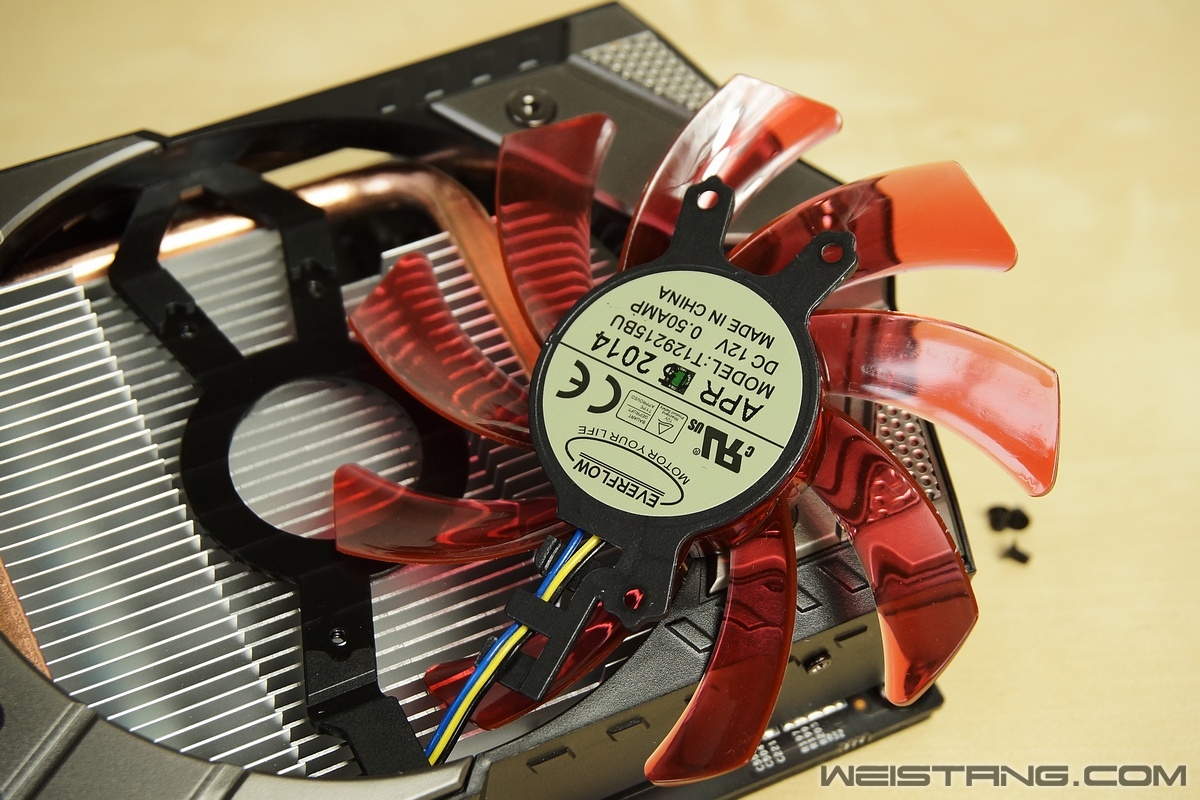

EVERFLOW的9叶双滚珠风扇，型号T129215BU，工作电压7~13V，最大电流0.5A，支持PWM调速，噪音可依据个人喜好控制所以不是问题。
封闭导风罩形成井然有序的风道，热量从显卡两侧一头一尾排出，散热鳍片方向也是配合此风道而设计，而一般的开放式风道向四周排气，风道紊乱。
散热器内部轮廓和PCB上的元件契合度相当高，这样在显卡双PCI槽体积的前提下，尽量增加铝制鳍片面积。
射手座散热系统，采用大面积铝制散热鳍片、4根HDT铜质直触热管，这款散热器有些特别，除接触GPU核心的底座，底面这一侧还有4个地方封闭，比如其中1个对位MOSFET散热(覆盖导热贴)，都是和散热片一体成型，而非最后拼合接上去的，这种设计有不少优点，能增加散热用料，并且代替扣fin工艺增强散热器强度，还有风道导流的作用，要说缺点，显卡PCB上的有些元件可能吹不到，所以如果在显存、电感以及供电PWM芯片等发热较大的元器件也贴上导热贴那就更好了。
HDT热管、底座经过拉丝工艺处理，平整、均匀。HDT技术虽然直触GPU热源，理论上降低热阻，但也有缺点，根据图片中的硅脂涂抹痕迹，4根热管只有中间2根完整接触到GPU核心，外侧的2根热管接触很少一部分，效率会打上一定折扣。
热管和散热鳍片没有使用穿fin工艺，这个设计很少见，没有穿fin的话感觉接触力减少，会降低效能，实际我试着拨动散热鳍片，与热管咬合还算紧密，究竟会否影响散热性能等最后测试见分晓。
GAMER 金属强化背板
非常大气的金属背板，表面经过细腻的磨砂工艺处理，触感舒适而耐磨损，更保证显卡拥有足够的强度，机箱内长期使用也不易弯曲。上面印了“Caution”黄色警告标记，Hot Surface意为表面高热，具体有多热稍后测试一番。

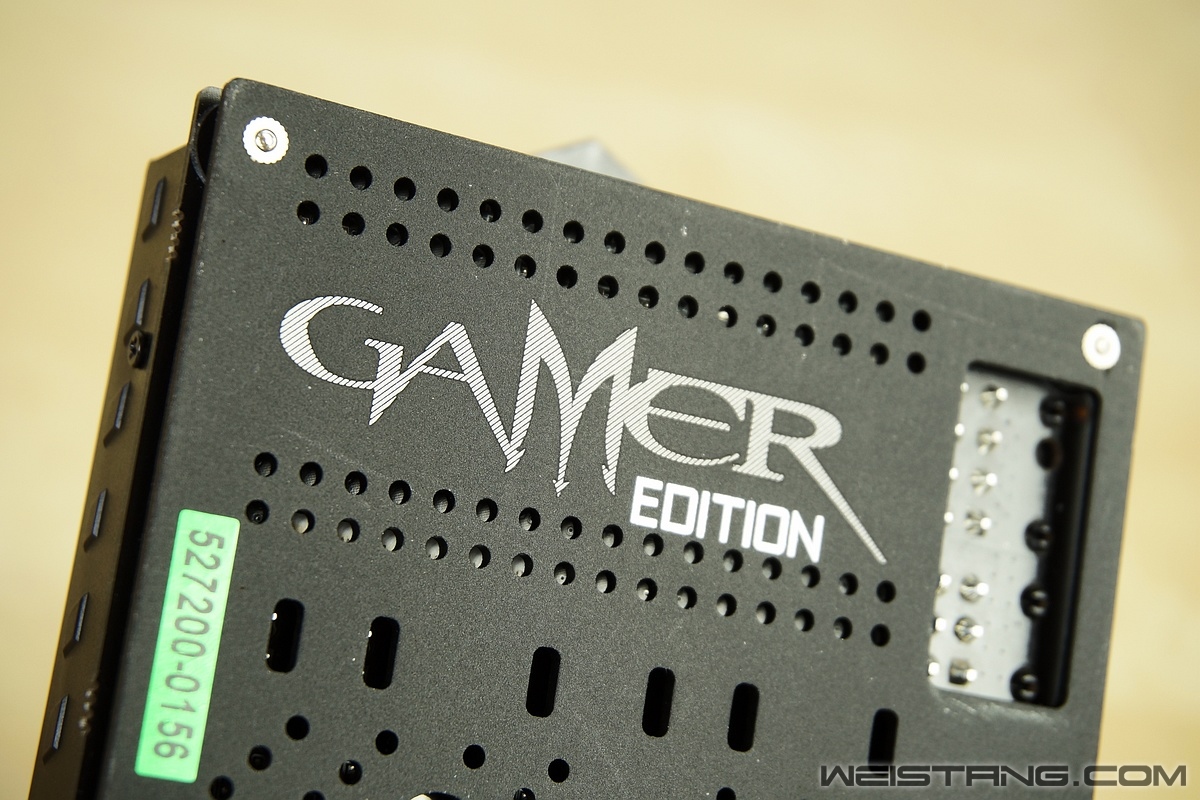

GAMER游戏玩家LOGO，大量散热冲孔增加透气性。
背板可拆，需要先拆除正面的显卡散热器，然后再拆5颗螺丝。
显卡用料解析
拆卸显卡散热器，影驰显卡的背部螺丝通常没有防拆保修贴，这点称赞一下，方便用户更换第三方散热器或者清理灰尘等，使用防拆保修贴甚至红胶真心无诚意，把心思都放在了防消费者身上。
全新的射手座散热器和其他开放式显卡散热器稍有不同，除了GPU核心处的4颗螺丝，还有MOSFET处的2颗螺丝，两部分一体设计，PCB上另外5颗螺丝则是用来固定金属背板。
影驰GTX760 GAMER采用Kepler架构的GK104-225-A2芯片，内建1152个流处理器、32个ROPs单元，默认核心频率1084MHz、显存频率6008MHz，初看供电区域的用料还是不错，超越公版无疑。 正反两面共8颗显存，电感区域作了PCB镂空处理以获得更好的散热效果，以往显卡散热只注重GPU核心，这次影驰照顾到了供电散热。
GPU核心背部使用4颗高品质的聚合物钽电容滤波。
视频输出有金属屏蔽罩。
和GTX760 HOF一样的尔必达W2032BBBG-60-F显存颗粒，理论频率等效6000MHz、位宽256bit。

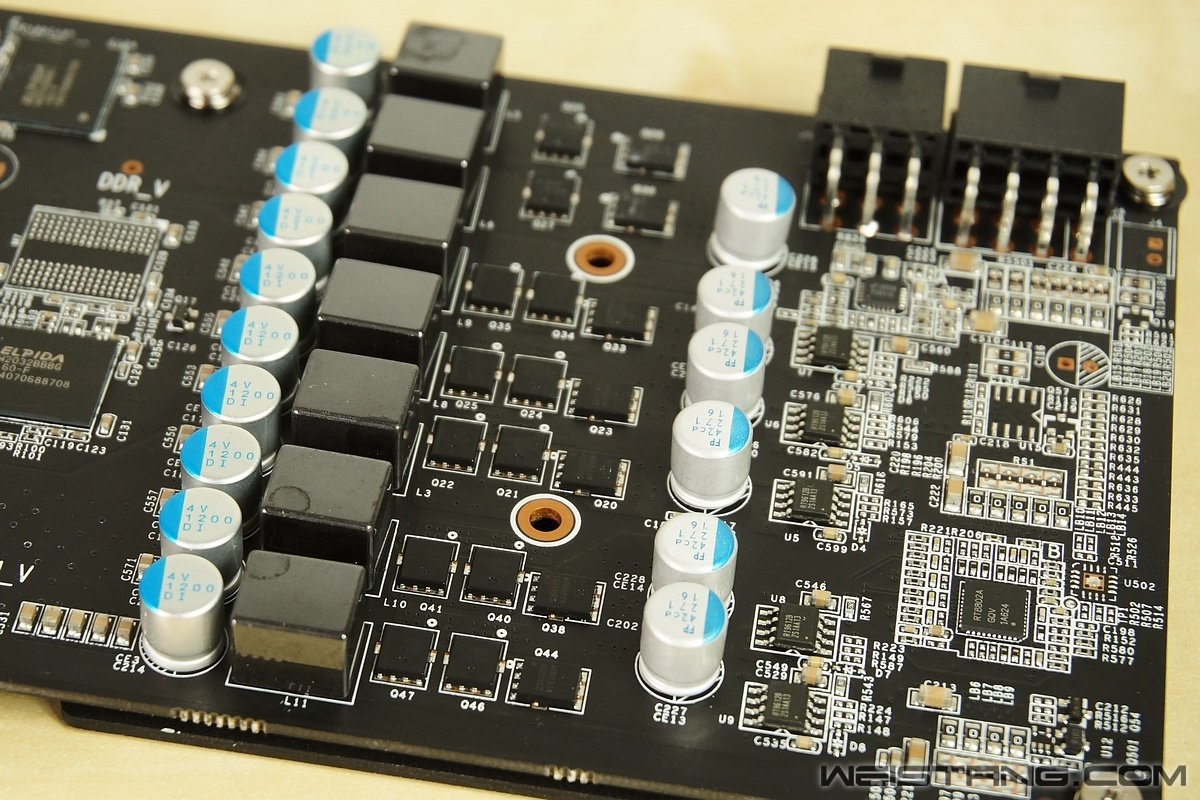

5相核心、2相显存的供电设计，惯例使用全铁素体电感和全固态电容滤波的标准配置，没有任何缩水的迹象。

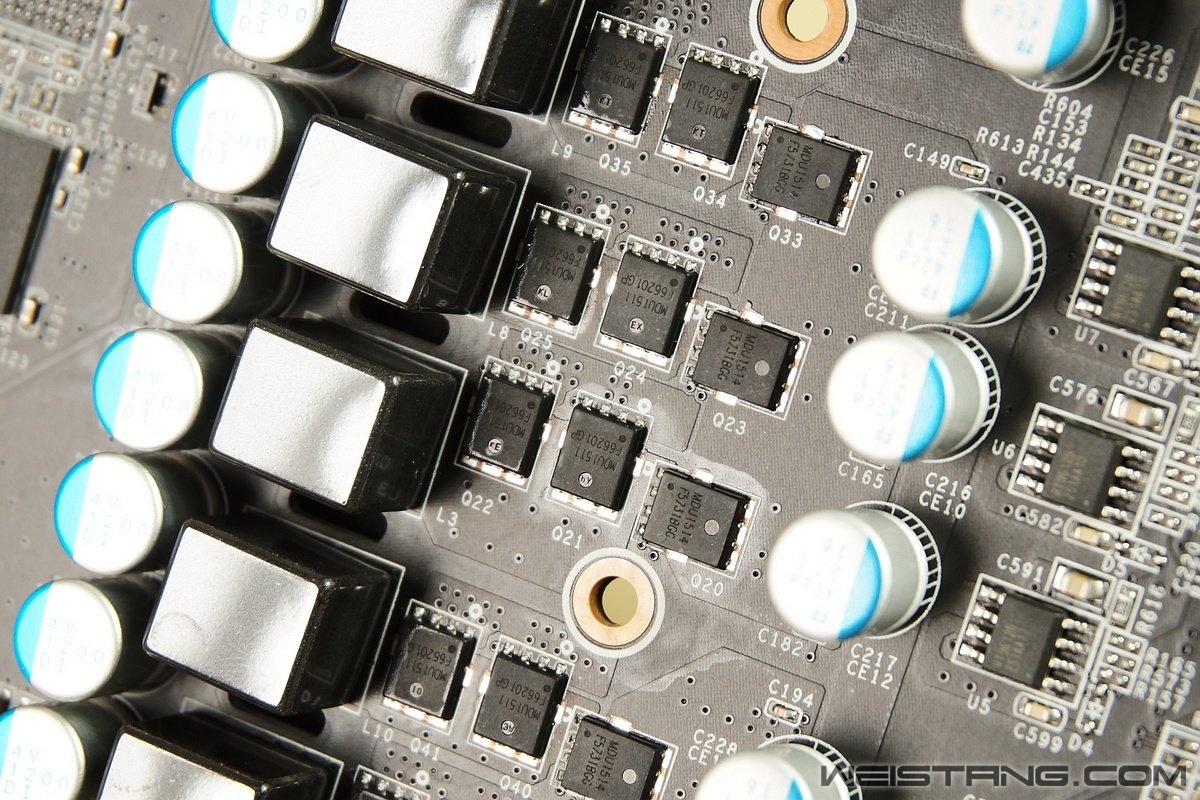

核心供电的用料元件，配置MegnaChip品牌的MOSFET管子，1上桥MDU1514、2下桥MDU1511；显存供电也是相同品牌的MagnaChip MOSFET管，由于显存供电需求较小，所以采用了1上桥MDU1514、1下桥MDU1511设计。

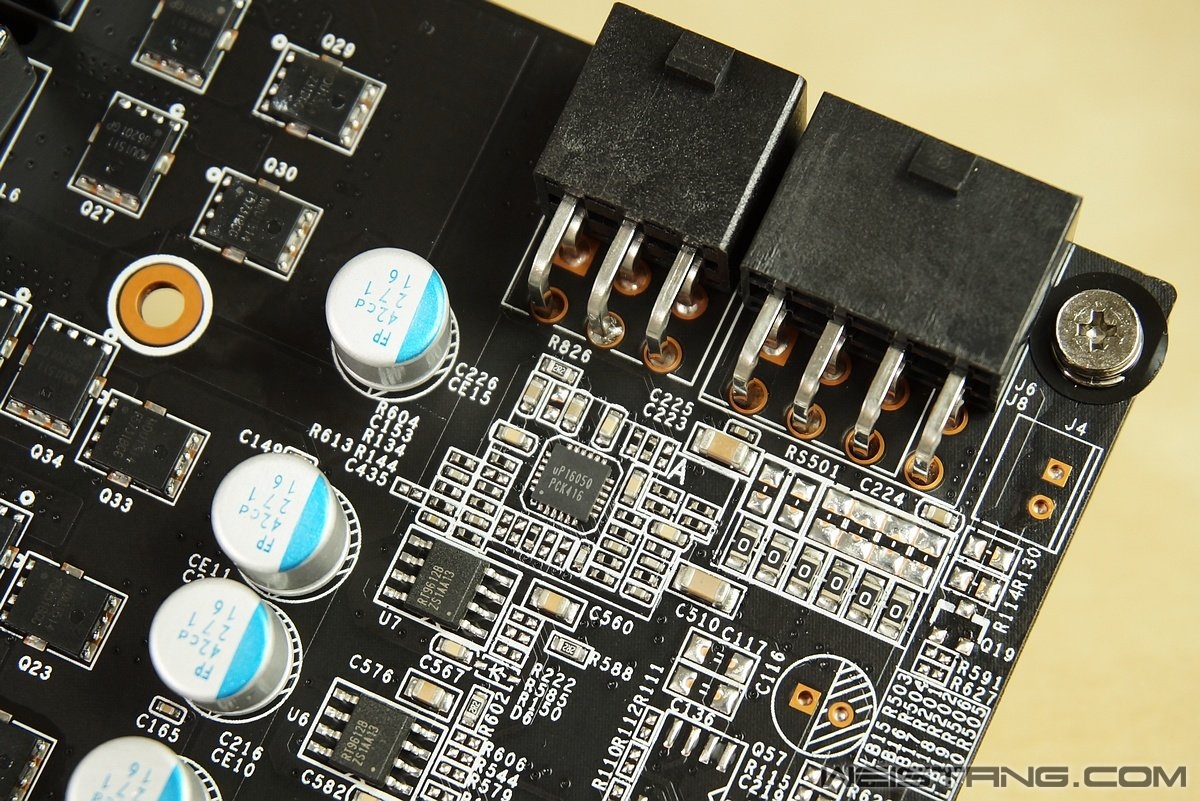

PWM核心供电的主控芯片，Richtek的RT8802A，支持5相。
显存供电的主控芯片，upi的uP16050。
背部4颗330μF容量的聚合物钽电容，再次滤波纯化电流。

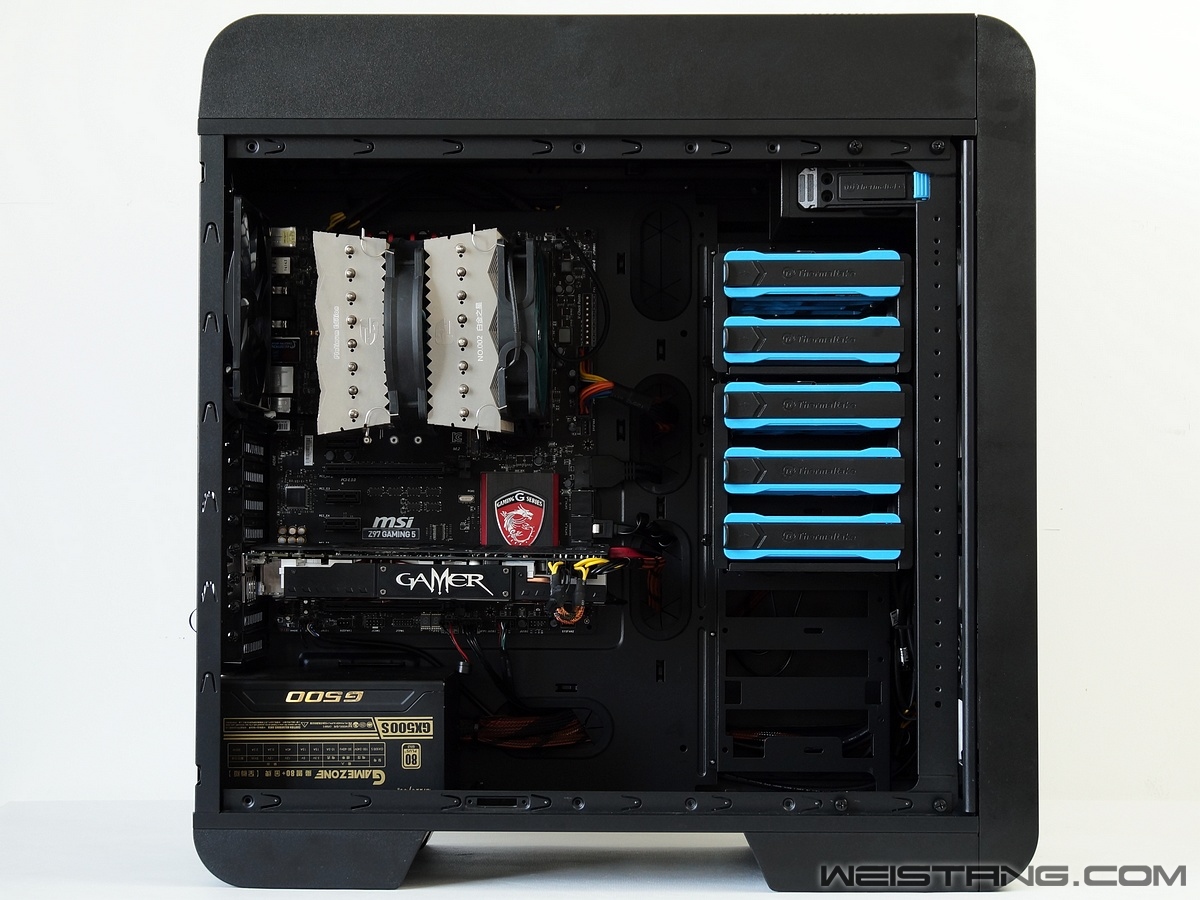

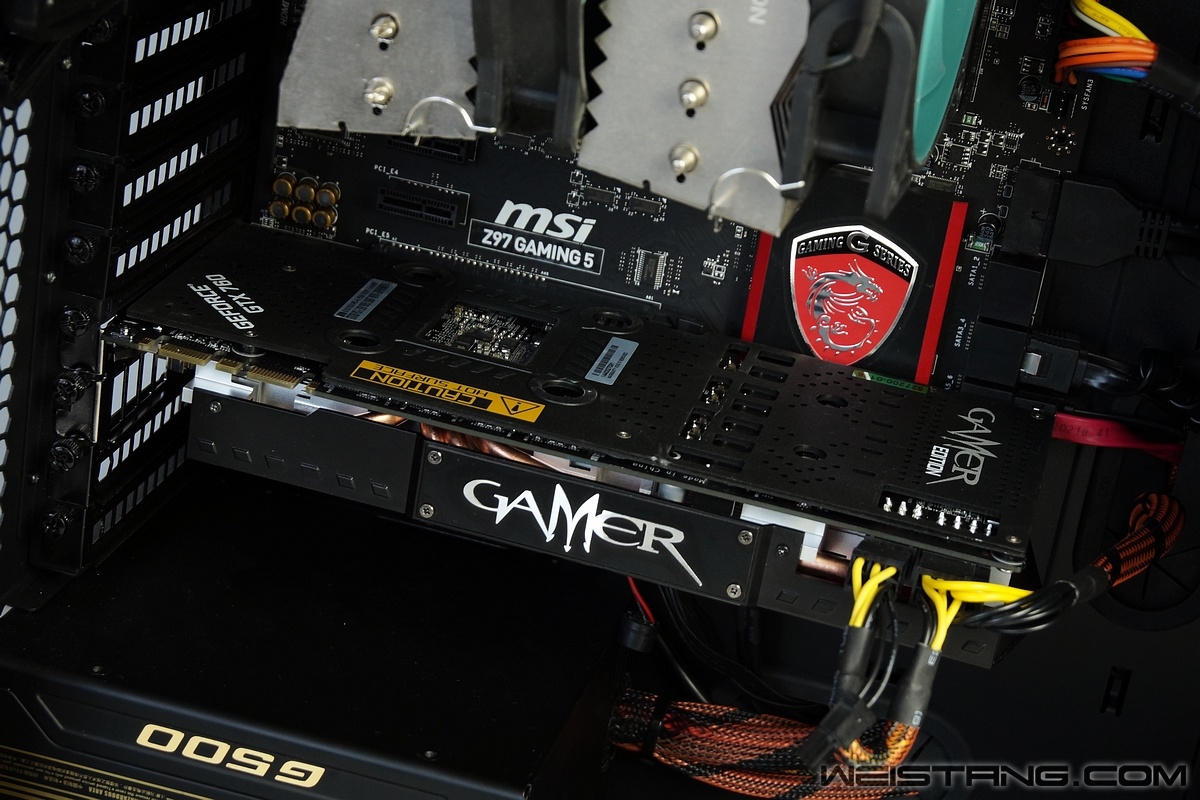

影驰GTX760 GAMER和微星Z97 GAMING主板同为红黑元素，虽然是不同的品牌，但双GAME搭配起来的效果也很好，现在硬件中的游戏GAME文化越发流行，相信不久以后就能攒积一套完全由不同品牌组成的GAME台机了。

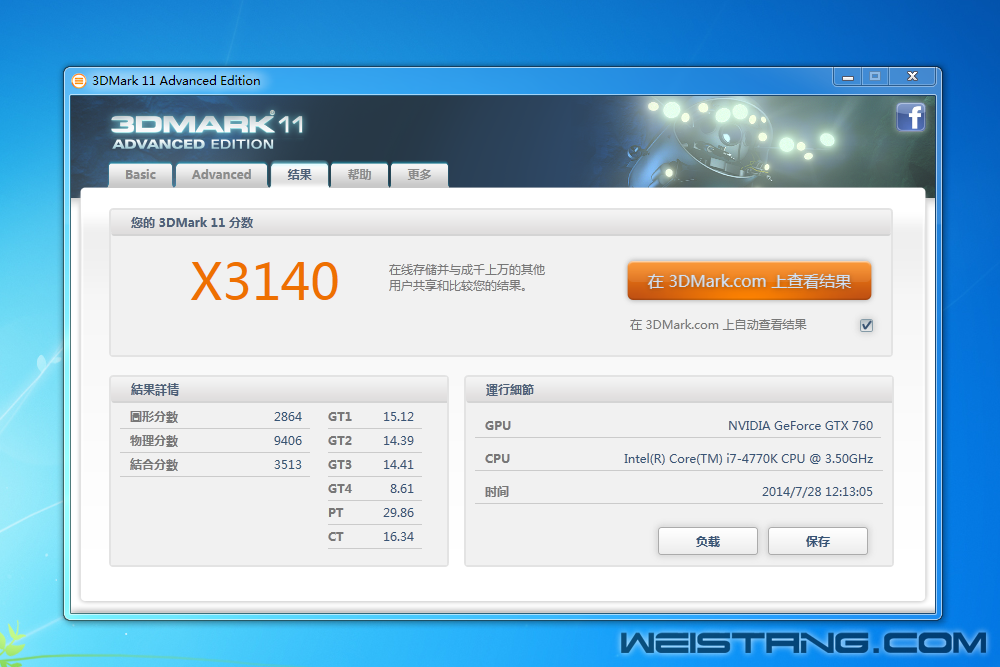

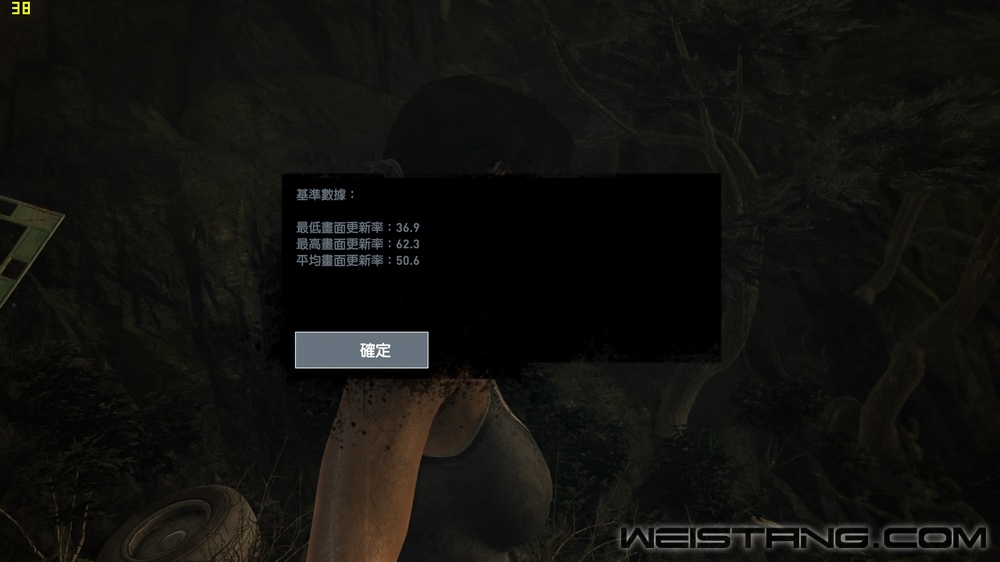

3D性能测试：
硬件平台
CPU Intel i7 4770K
主板 微星 Z97 GAMING 5
显卡 影驰GTX760 GAMER
内存 宇帷 Blitz1.1 DDR3 1600 4G x2、三星 DDR3 1333 4G x2
硬盘 影驰虎将500 512G
电源 游戏悍将 魔兽 GX500S
机箱 Tt Core V71

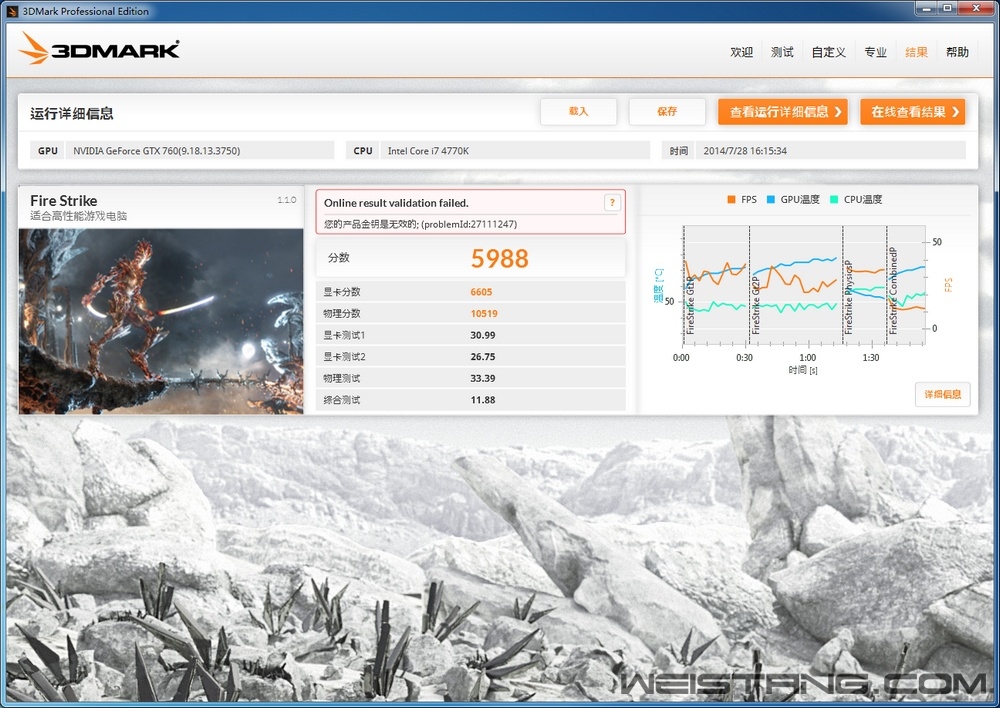

3DMark Fire Strike评分 5988 显卡 6605 物理 10519
3DMark Fire StrikeExtreme
|
