新贵GX1炫光版左键飞线维修思路及实例。

W.L.Troy · 发表于 2015-4-29 17:17

某网友的鼠标，又是自己换微动的悲剧。一般都是玩掉了才找我。这次的维修想给大家提供一些维修的思路。希望大家可以借鉴。后期的一些鼠标可能大家都很少见我做飞线图了。我在维修当中也是发现现在生产的某些鼠标是找不到合适的飞线点，线路都是直接进主控的引脚，所以没有太合适下手的点，技术不行的朋友建议千万别想着飞线到主控的引脚上，因为主控的引脚之间的距离太小，很容易把两个引脚用锡粘连了。那么我这个鼠标是怎么解决的呢？咱们继续往下看。

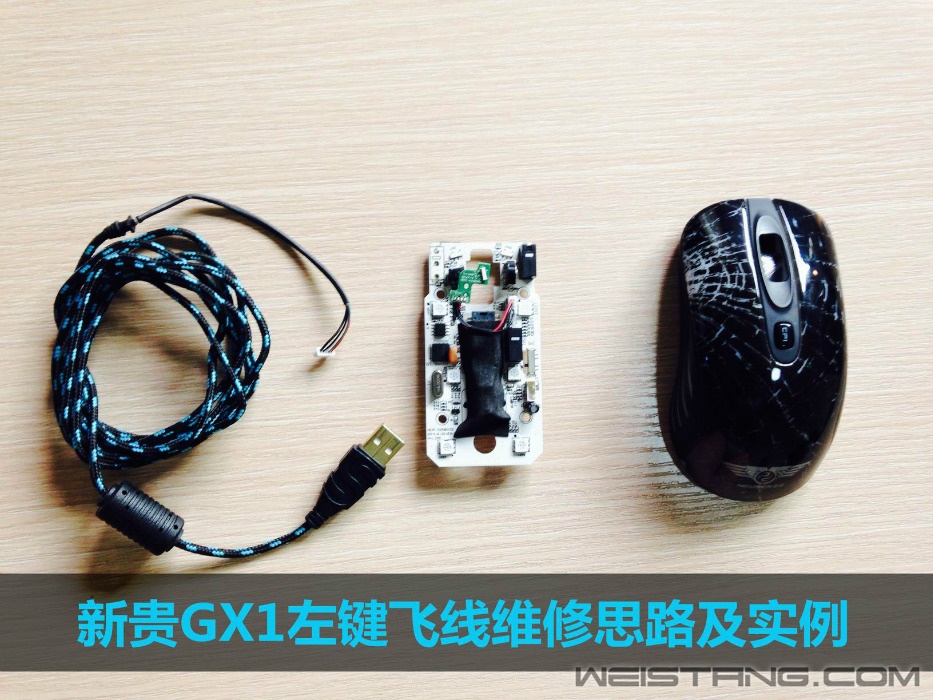

鼠标发过来的时候就是拆散的。随便拍一张吧。呵呵。

给地盘来个特写，在这里注意，GX1炫光版的鼠标只有底部的一颗螺丝，设计的真是贴心，拆鼠标都不用动脚贴了。

主板特写，真不愧是炫光版，看到9个LED灯。

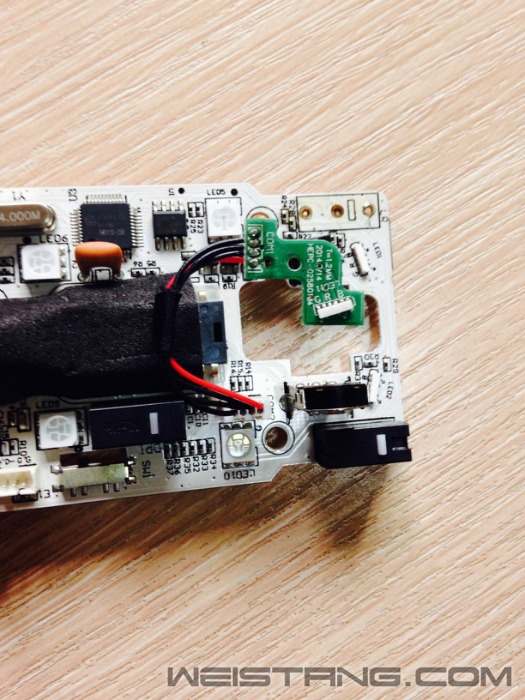

左键过来的时候就没有上微动，估计是焊上不行，后来自己又拆了。

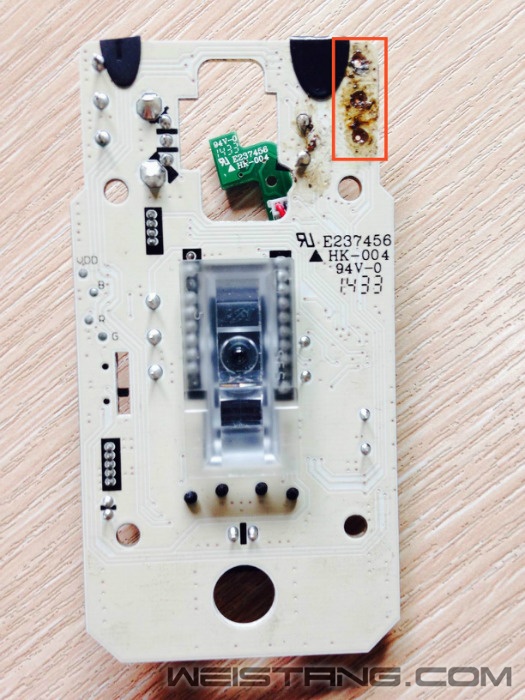

PCB背面的特写，左键焊孔看着十分惨烈。目测3个焊盘都掉落。

再来一张，主板奶白色PCB，线路也是白色。。。。。目测找线很容易看花眼了。脚贴切成两半贴在主板底下，不知道是什么意思，难道是要垫高主板，减少空键程？

正面的焊孔有些脏，但是不是很明显。

医用酒精+脱脂棉，我们用酒精棉来擦主板的污渍。方便查看板子焊孔的具体情况。

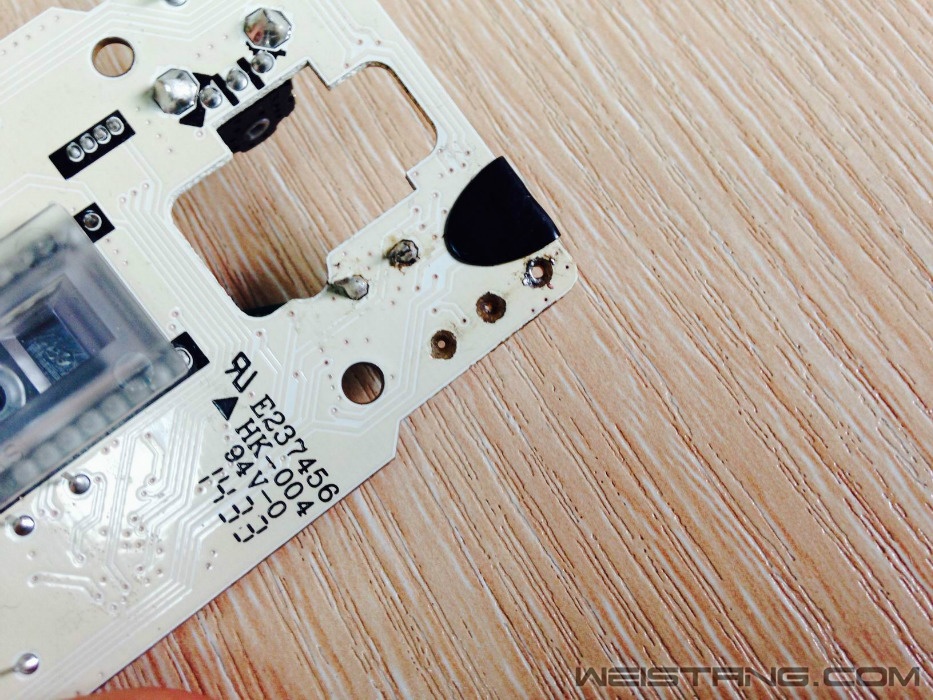

擦几下就能出效果，已经很干净了，能看出微动的第一引脚焊孔位置还残留一些焊盘。第二和第三焊孔的焊盘彻底脱落。

上万用表测试，首先测试左键残留焊盘是否还有导通电路功能，一般做这个测试只需要把左键焊盘和右键的焊点连接，看万用表的蜂鸣器是不是响，响就说明是连通的，可以正常使用，不响就说明是短路，必须也要飞线了。（这种测试法大部分鼠标通用，部分鼠标例外），经过测试左键残留的焊盘可以正常使用。那我们只需要给第二焊孔进行飞线维修。

第二焊孔线路是走的PCB板子的正面，又是这种穿孔焊的走线方式。在这里我用红线标记出这条线路直接进了主控的第二个引脚，所以没有太合适的飞线点。没有合适的点我们就要创造一个合适的点。

首先，在这里刮开一小部分线路的铜，就是要在这里飞线。因为这里是整个线路部分最粗的地方，面积大一点也好在这个点上锡。

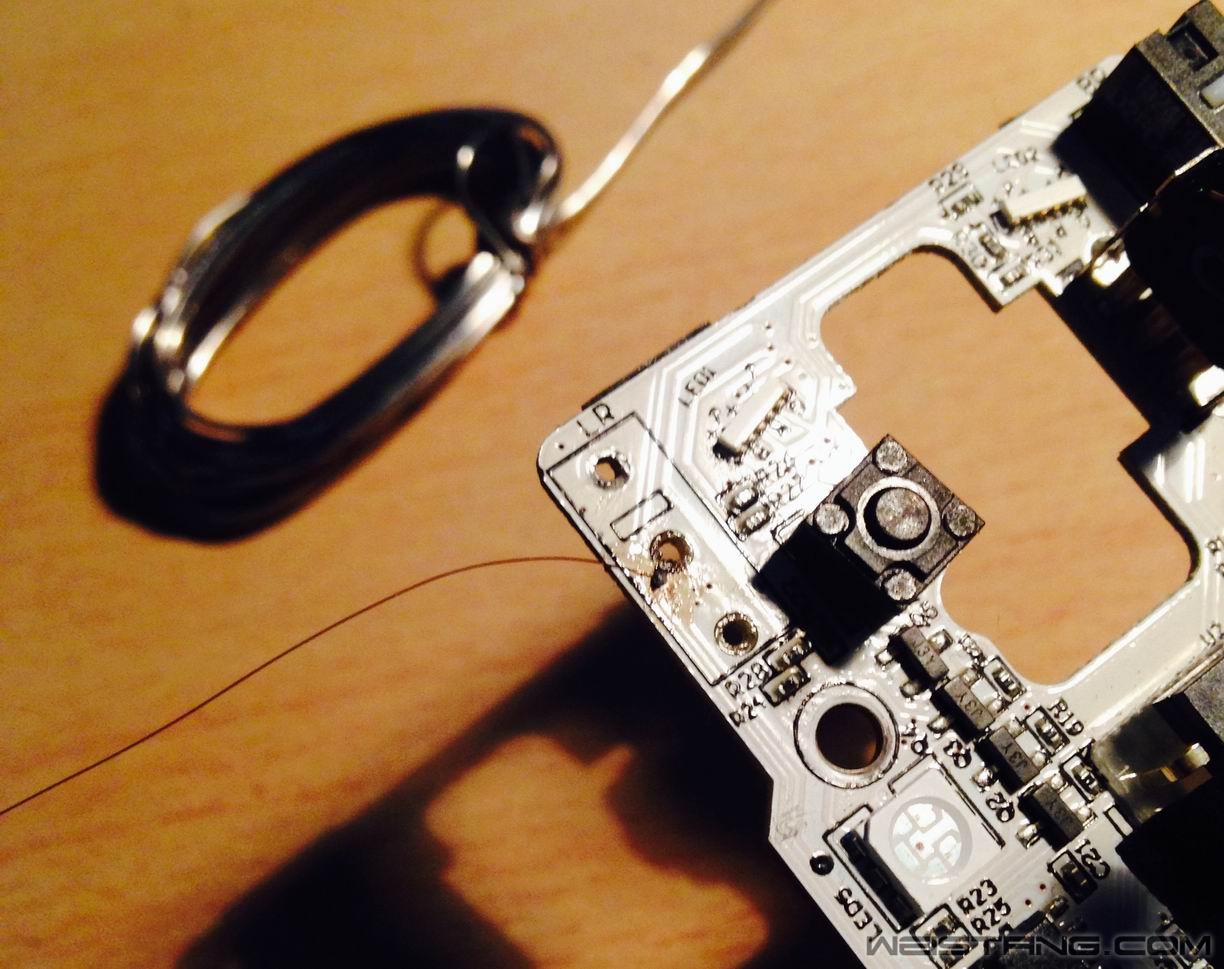

先用烙铁给刮开的铜片上锡，焊锡能沾到板子上以后在把专用的飞线焊上去。

将飞线折回来到PCB的背面直接焊回到微动的引脚上，就这么简单。有人肯定说，你这喊得那三个点怎么这么丑。不丑固定不住微动，因为本身没没有焊盘，所以第一引脚和第三引脚拉锡贴住板子，这样焊锡硬了还能起到固定微动的作用。不然微动会比较松。

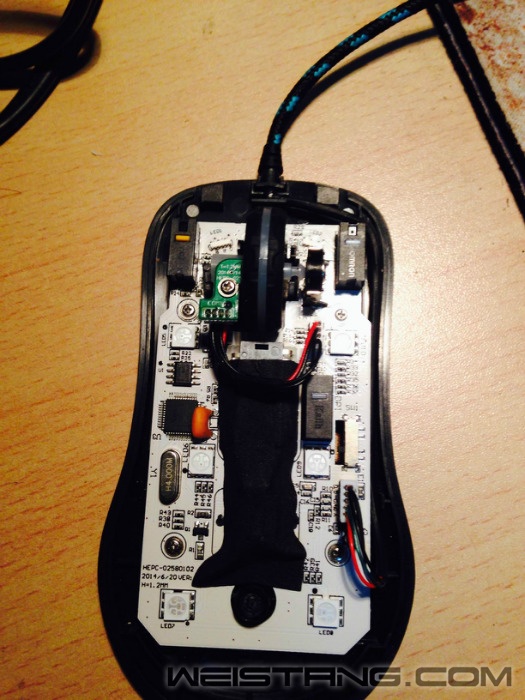

最后将鼠标组装起来，上电测试，左键没问题，其他按键也没有问题。

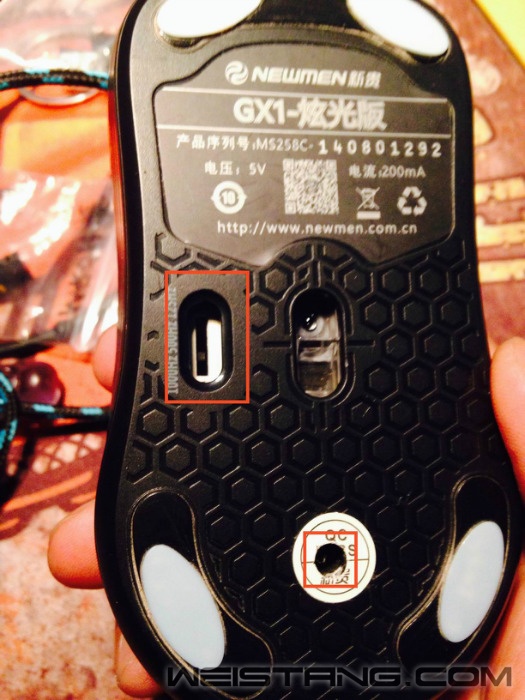

这里调回报率的开关那人忘记发给我了。就先这么空着吧。

最后将壳全部组装好。完事。动过手的肯定都会说，你把飞线点做到微动底下，肯定会增加微动的高度，这样左右键手感会不统一。其实这个问题根本就不是问题，之所以选那里也是因为微动下面这个点的位置正好是空出来的，就像是桥的拱，我想换过微动的朋友都知道微动底下并不是彻底平的，而已有两部分的突起和主板接触，其他部分是架空的，类似拱桥的拱，所以焊到这里正好不会增加微动的高度。这就是给大家提供的一些维修思路，希望大家喜欢。飞线哥送上，我们下次再见。

大胖鸟 · 发表于 2015-4-29 20:20

RGB LED好评

W.L.Troy · 发表于 2015-4-29 20:48

大胖鸟发表于 2015-4-29 20:20
RGB LED好评

不盖壳通电能亮瞎眼。。。。。

lifei0081 · 发表于 2015-4-29 21:29

又见飞线，又见小胖子

胖鸟威武 · 发表于 2015-4-29 23:04

已收藏

W.L.Troy · 发表于 2015-4-29 23:47

lifei0081 发表于 2015-4-29 21:29
又见飞线，又见小胖子

我已经减肥成功了。

W.L.Troy · 发表于 2015-4-29 23:47

胖鸟威武发表于 2015-4-29 23:04
已收藏

多谢支持。

艾奥里亚 · 发表于 2015-4-30 00:59

鼠标少有的白色PCB让我看的也是醉了

大梦神 · 发表于 2015-4-30 02:12

写的不错不知道up有没有试过铜箔胶带，切成细条来飞这种pcb正反面的也可以

妞妞的仔仔 · 发表于 2015-4-30 09:36

脚贴和io的通用么

神盾之子 · 发表于 2015-4-30 10:09

我一直没搞懂鼠标中贴这种黑胶布是干吗用的特别是a3050方案的很多几乎

完蛋苗儿 · 发表于 2015-4-30 10:57

白色电路板好少见

熊猫菌sama · 发表于 2015-4-30 15:07

WL版主的手法细腻啊这小线头也是考验耐心了

你看月亮在改变 · 发表于 2015-4-30 18:14

提示: 作者被禁止或删除内容自动屏蔽

lifei0081 · 发表于 2015-4-30 22:48

W.L.Troy 发表于 2015-4-29 23:47
我已经减肥成功了。

继续吹

W.L.Troy · 发表于 2015-4-30 23:02

吉泽明步发表于 2015-4-30 00:59
鼠标少有的白色PCB让我看的也是醉了

用白色的很少。

W.L.Troy · 发表于 2015-4-30 23:03

大梦神发表于 2015-4-30 02:12
写的不错不知道up有没有试过铜箔胶带，切成细条来飞这种pcb正反面的也可以

你说的这个我回头试试。也是一种解决方法。

W.L.Troy · 发表于 2015-4-30 23:04

妞妞的仔仔发表于 2015-4-30 09:36
脚贴和io的通用么

你没仔细看吧，他上面的脚贴是为了减少LOD高度的，原鼠标脚贴是跟赛睿的鼠标类似的。

W.L.Troy · 发表于 2015-4-30 23:04

神盾之子发表于 2015-4-30 10:09
我一直没搞懂鼠标中贴这种黑胶布是干吗用的特别是a3050方案的很多几乎

怕走光。“走光”。。。。。

W.L.Troy · 发表于 2015-4-30 23:05

完蛋苗儿发表于 2015-4-30 10:57
白色电路板好少见

估计是为了追求个性。
