大家好 我是拉西
我今天来为大家拆一只鼠标
其实呢
一开始我得知要我拆鼠标这件事
我其实是拒绝的
为什么呢
因为其实我是外设堂里最水的版主且没有之一
被我拆过的鼠标其实是很难有完整再装回去的机会的
就算是有
装回去还能正常使用的鼠标也是极少的
但是胖鸟说了
你不拆的话我就在你床底下等你
为了不整天做噩梦所以我还是拆了
首先呢
我们需要把拆解的工具准备好
最好备上一小杯啤酒
必要的时候喝一口可以给自己压压惊
但是喝的时候最好不要手抖撒到鼠标里

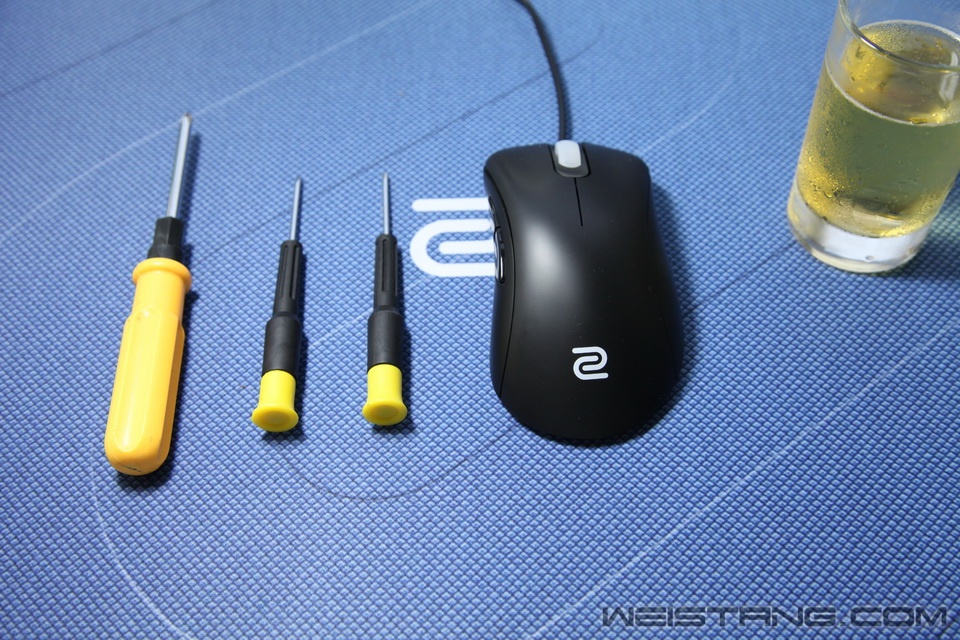

这里给大家介绍一下
ZOWIE EC1-A的螺丝都是十字纹的，比较小，左一的螺丝刀太粗了是插不进去的。
那么道具齐了
我们终于可以上了

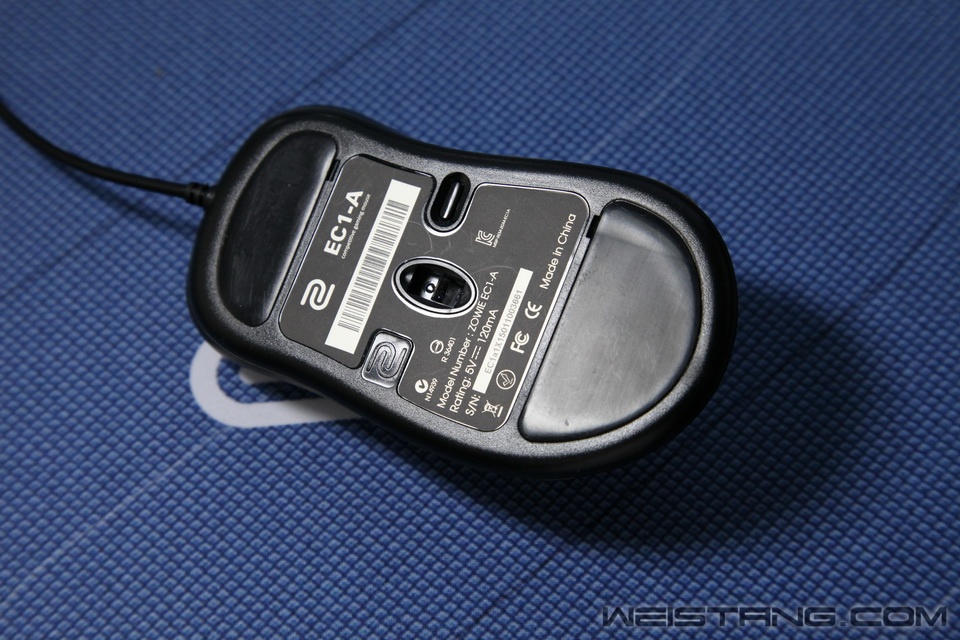

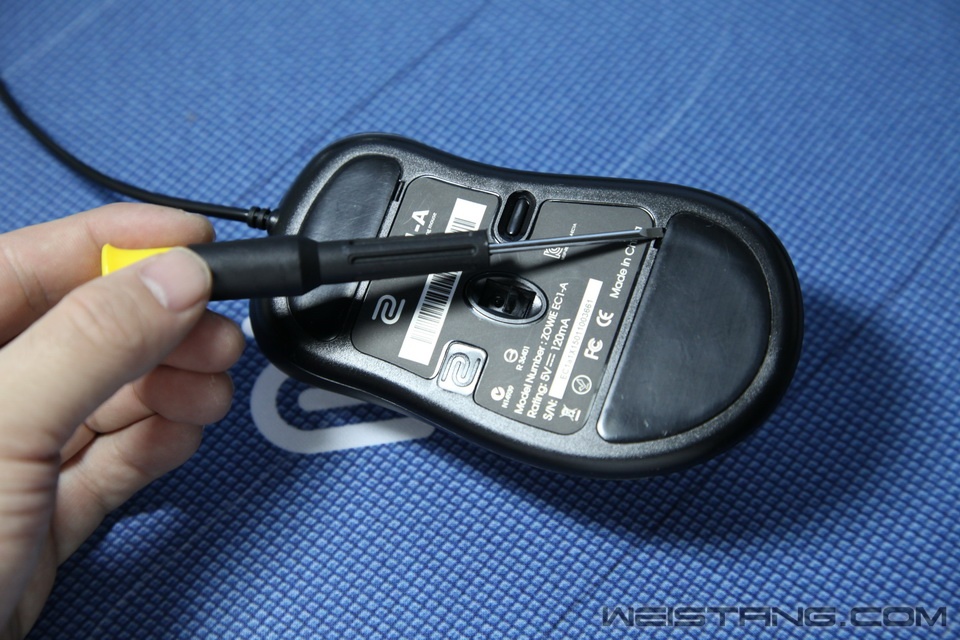

我们来看看ZOWIE的下面
它下面有两块很大的姨妈巾
还是黑色的哦
我们看到姨妈巾旁边有个小缺口
从这里就可以把他撬开了
温柔的话可以用电吹风先让它变湿
哦不是
变软（好像也不是很对）
然后用一字起先慢慢插进去配合手指撕开
但是楼主是很暴力的加上附赠了脚贴就直接撕开了
不知道你们喜欢这种风格吗
喜欢的请在回复打1

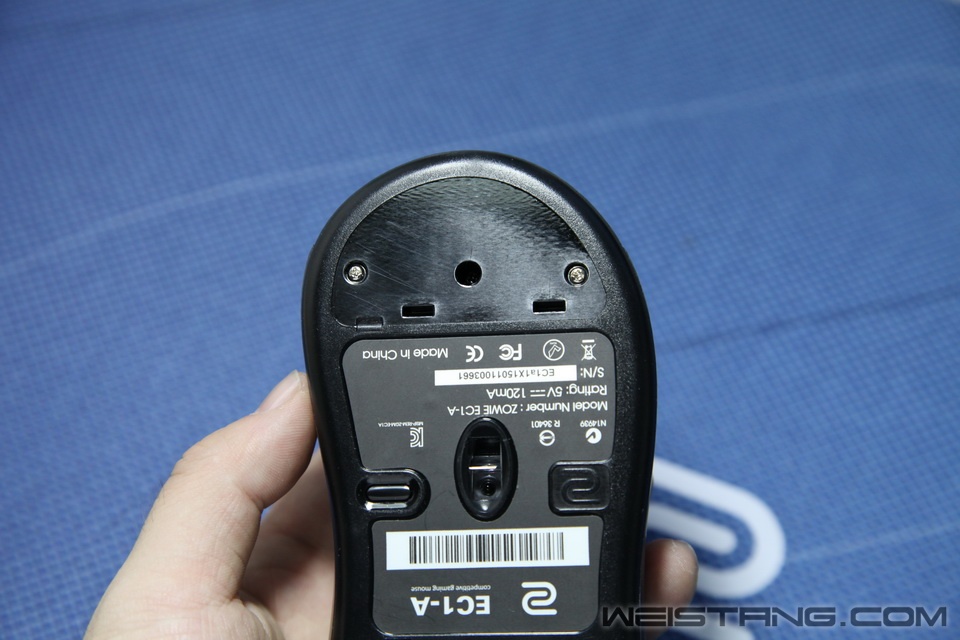

把姨妈巾撕掉之后我们看见居然里面有三个洞！
真的太那啥了
大部分的鼠标螺丝都是隐藏在鼠标尾部脚贴下的（特别罗技系的，前后脚贴下都有）
但是我在拆这只的时候
它喵的前面的脚贴里居然是没有螺丝的！！！！！！
你妹啊
害我又浪费一个脚贴！！！！
然后我卸下屁股上的三枚螺丝之后
发现很难打开鼠标
于是我寻思是不是除了螺丝外用了什么高级的卡扣方式
后来我发现我自己想多了
鼠标铭牌也就是鼠标底部logo和EC1-A字样的那个位置
还有两颗螺丝
拆完鼠标就可以很轻易的打开
其实一般鼠标卸掉螺丝掉出来的先是底壳

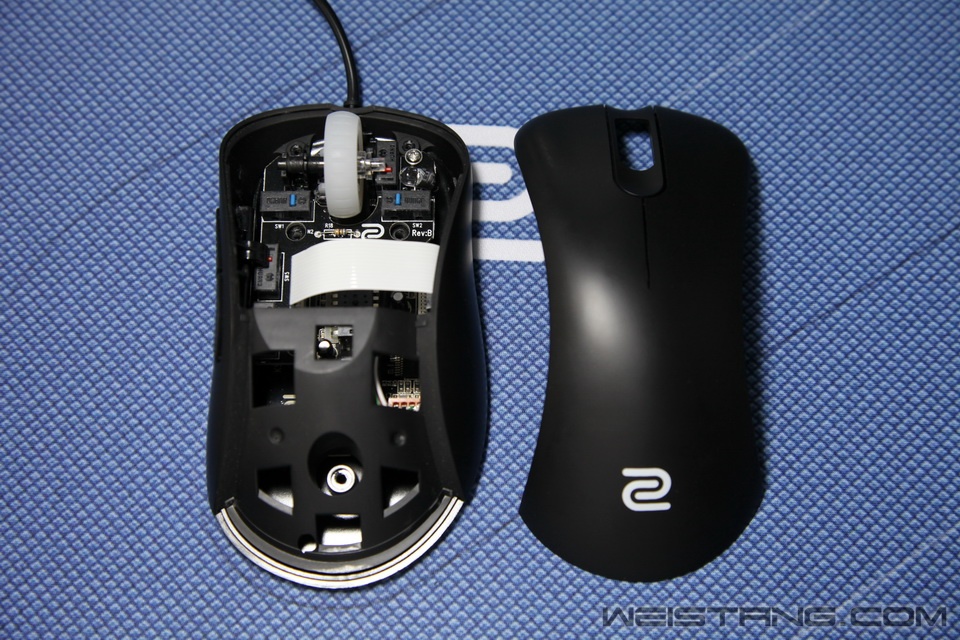

但是ZOWIE的这只EC1-A恰恰相反是上壳先拆掉

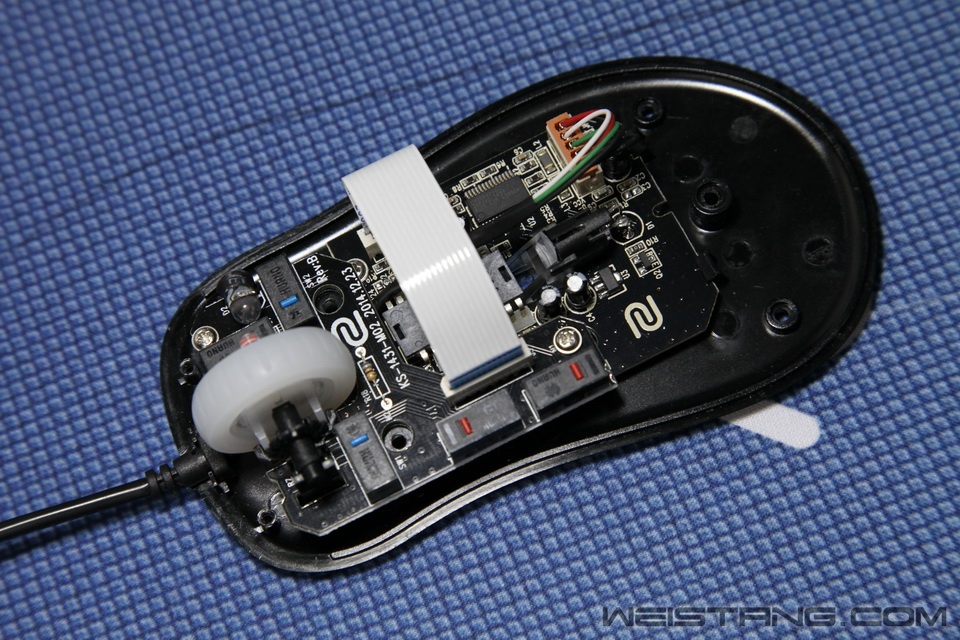

上壳掉了之后基本可以看见鼠标内部的构造了

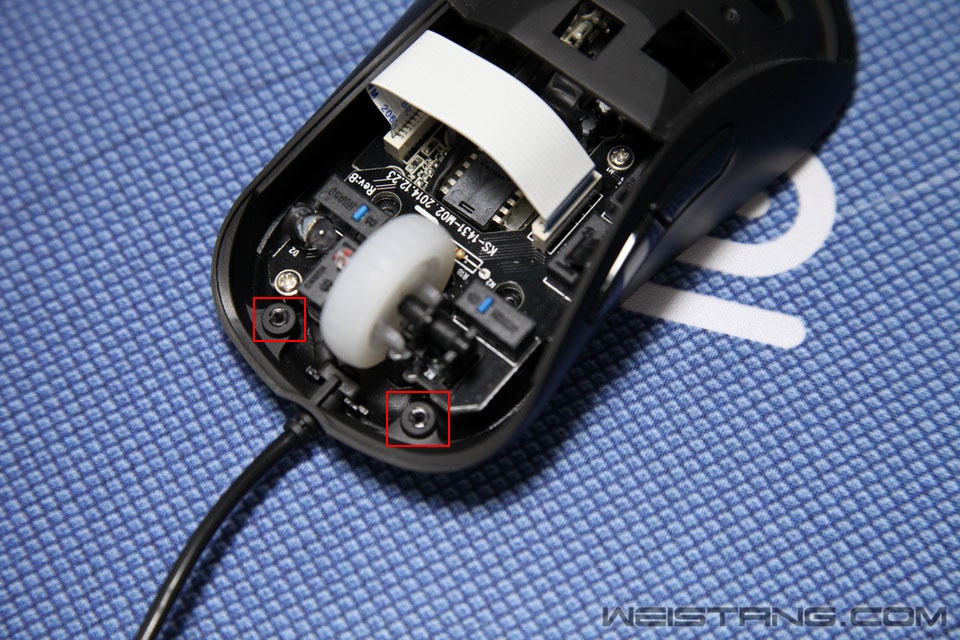

接下来要拆中壳和底壳的话
需要把我手贱先拧下来再拍照的螺丝拧掉
他们住在上图的红色框里
拆除上壳中壳

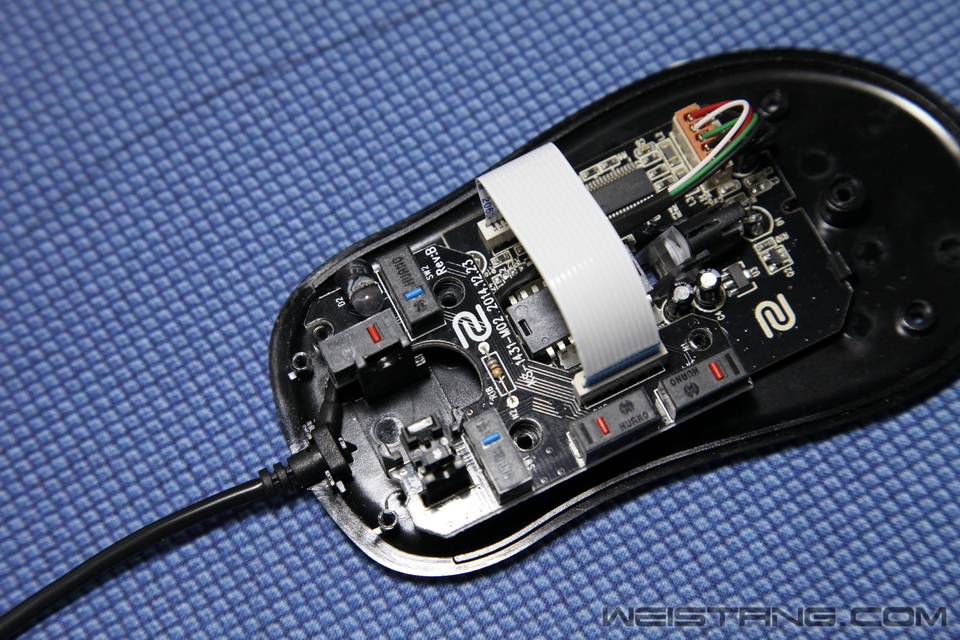

鼠标内部构造就能比较清晰的展现在大家眼前了
ZOWIE EC1-A的PCB主要分上下两部分

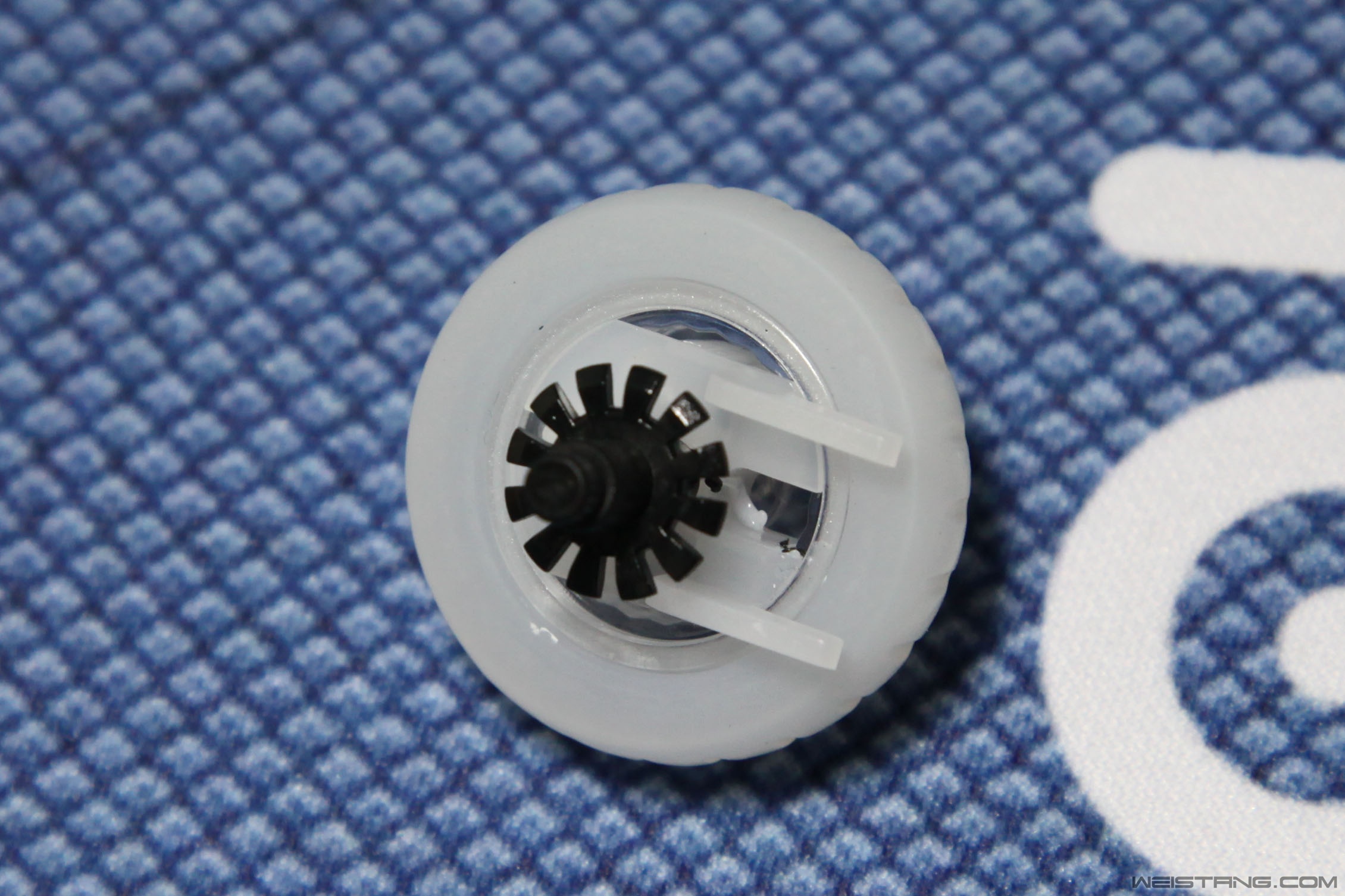

我们把小滚拿掉之后我们看到这并不是编码器它是光栅
然后就能清楚的看到所有的微动了
这就是小滚 是不是很精致
在之前评测中说到的按键变软的问题

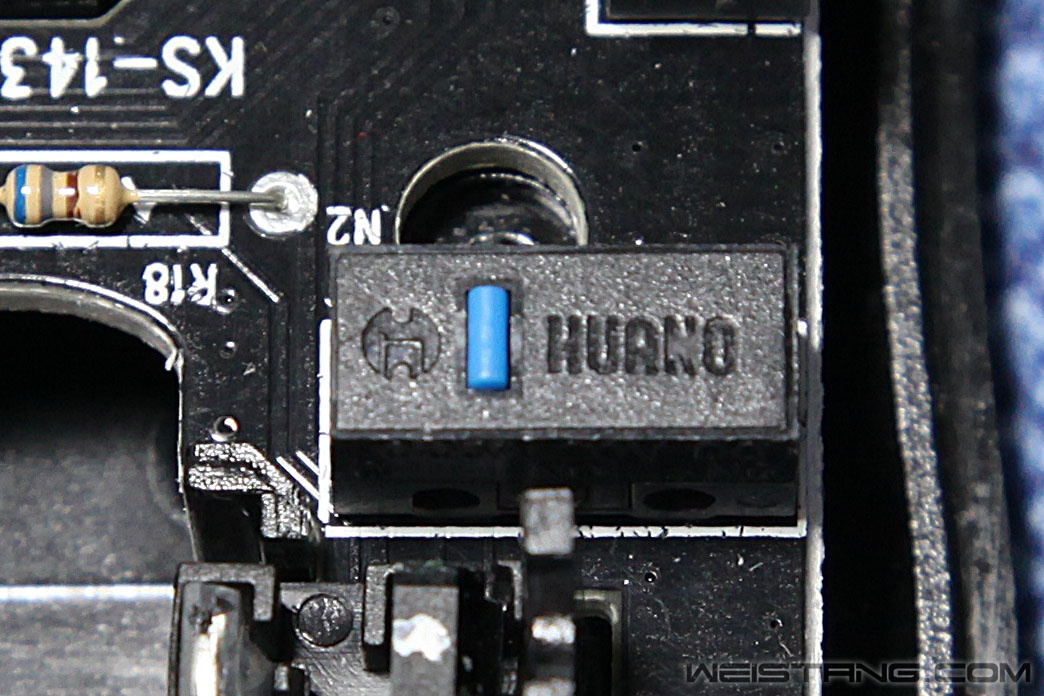

主要是因为ZOWIE把左右按键的微动换成了华诺的蓝点
微动侧面也没有了ZOWIE的LOGO(EC1 EVO左键微动的侧面 是有的 对 就是屎黄色主板那个)
侧键的话还是华诺的红点
这次对微动的更换其实改变了ZOWIE以前那种很极端的风格
要么就完全受不了
要么就很喜欢这种硬又脆
这次的蓝点无论是在键程和弹性上都变得比较适中
让大家都更容易接受

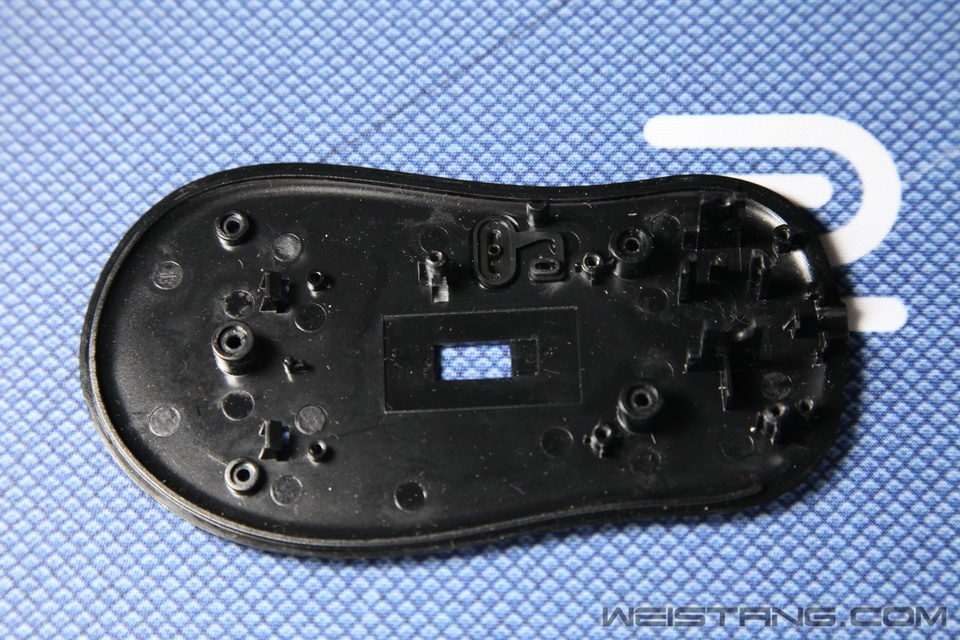

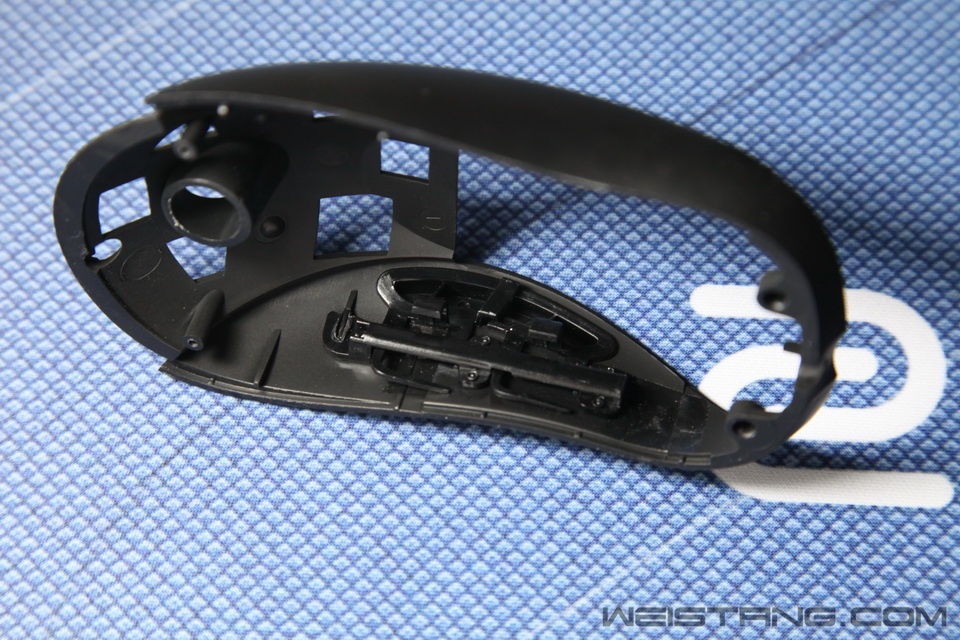

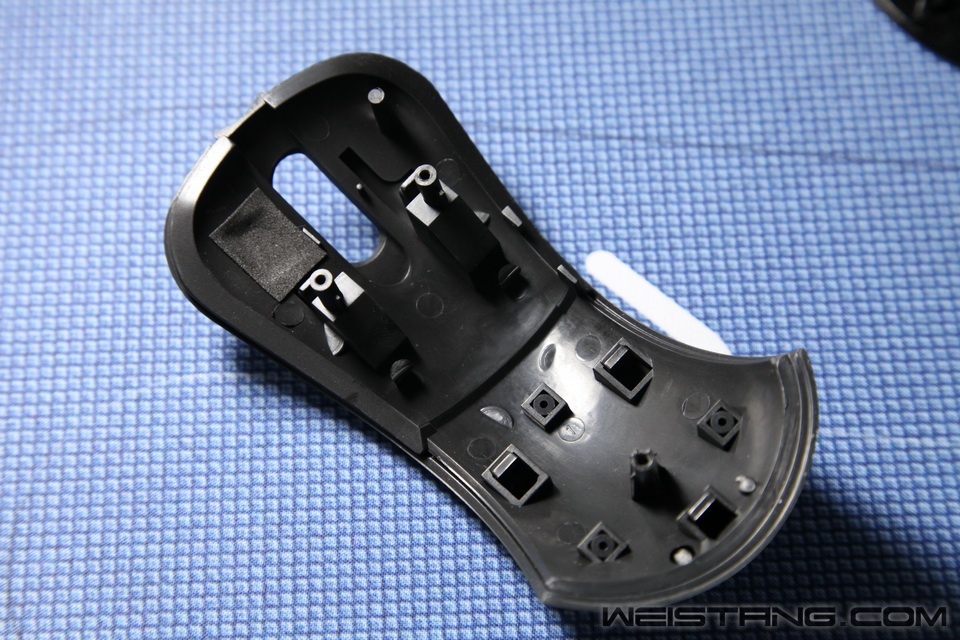

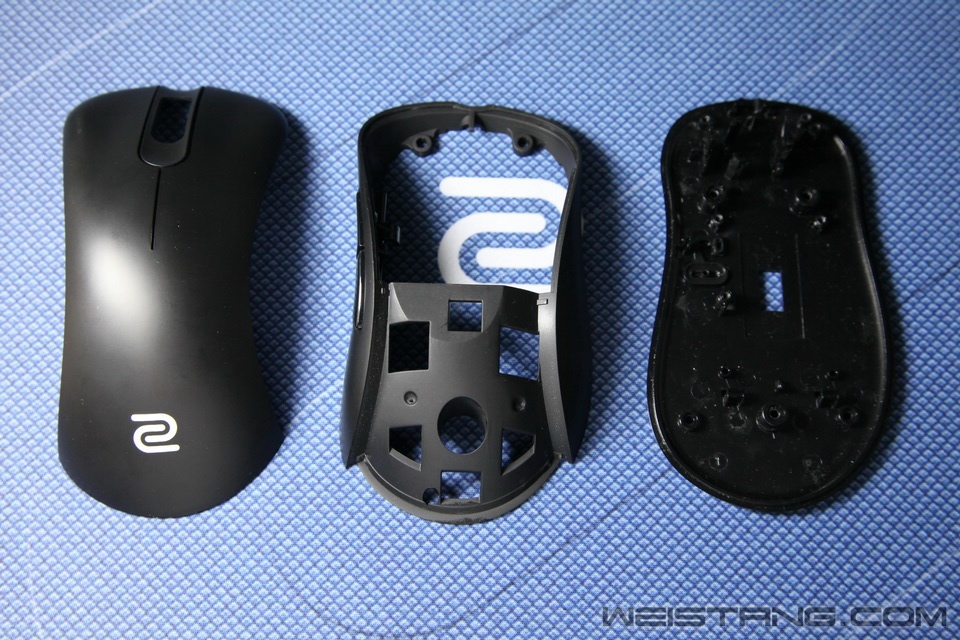

主板拆除以后我们可以研究一下鼠标的外壳
做工中规中矩
但是鼠标底壳里明显看见很多灰
可能是外壳侧面缝隙的原因

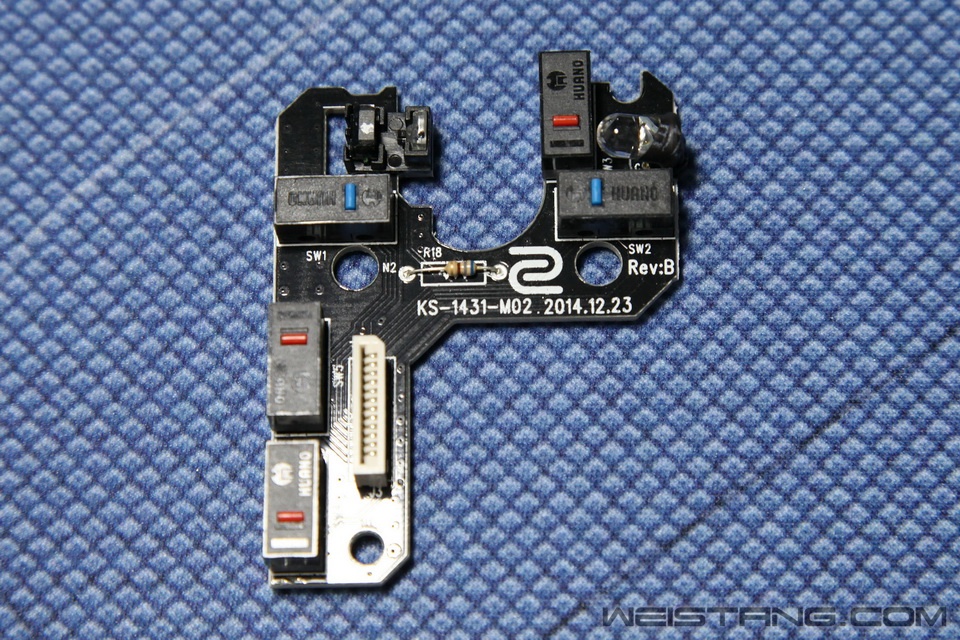

上部的按键主板
包含两颗侧键和中键的华诺红点微动
以及左右键蓝点微动

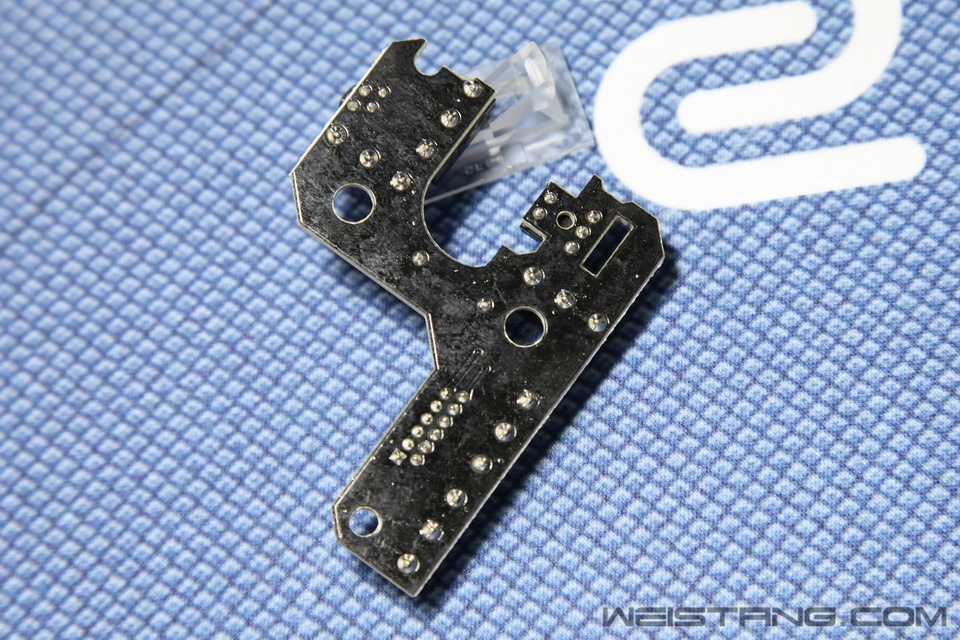

背部的焊点很均匀

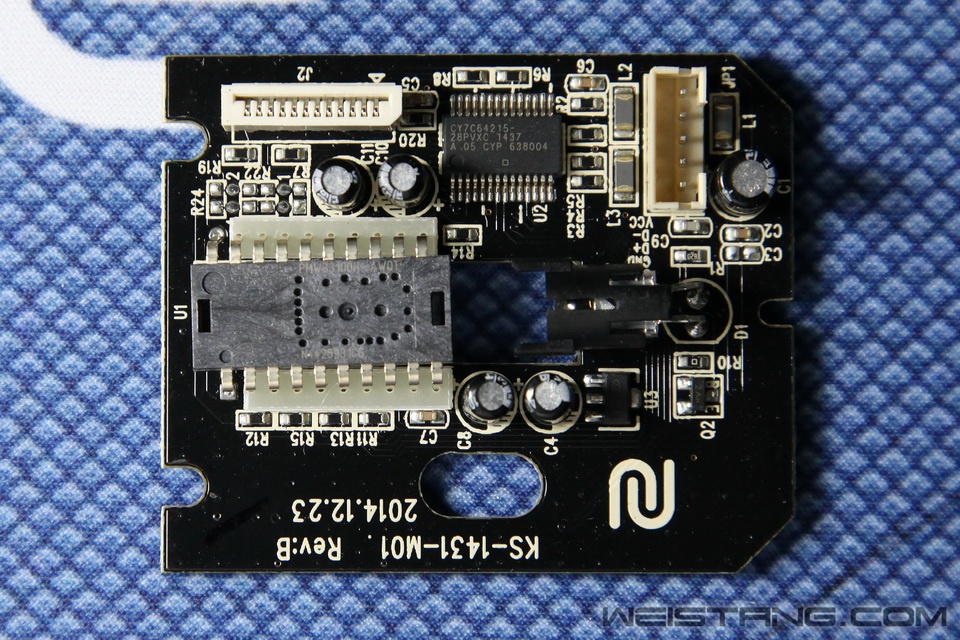

下部的主板集合了主控和光学引擎
看得出做工和设计还是不错的
有木有发现ZOWIE开始在主板上印自己的LOGO了

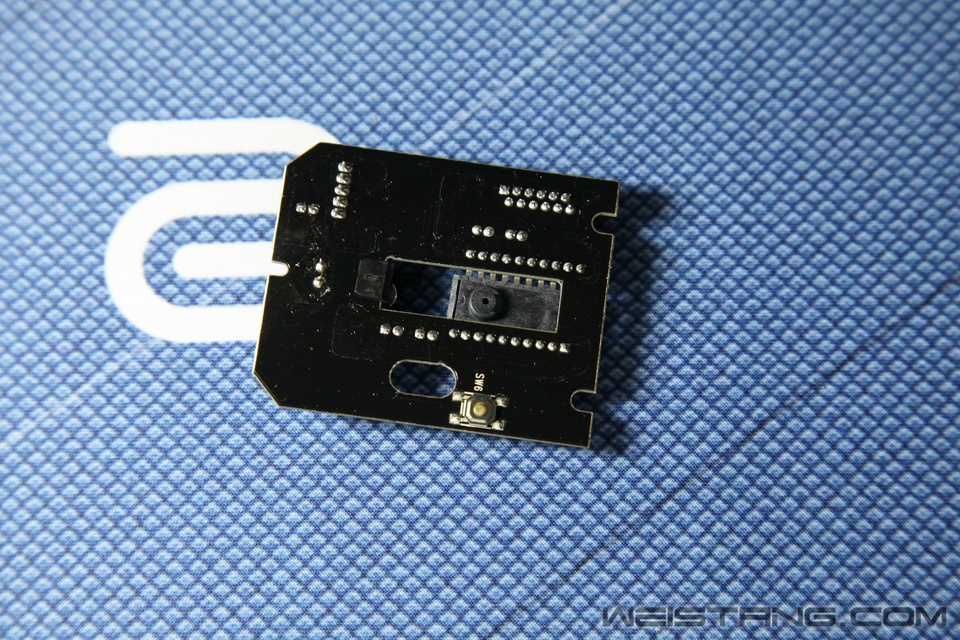

背面有一个贴片微动
用来切换鼠标DPI的
比较硬就不会因为拍鼠标而误触

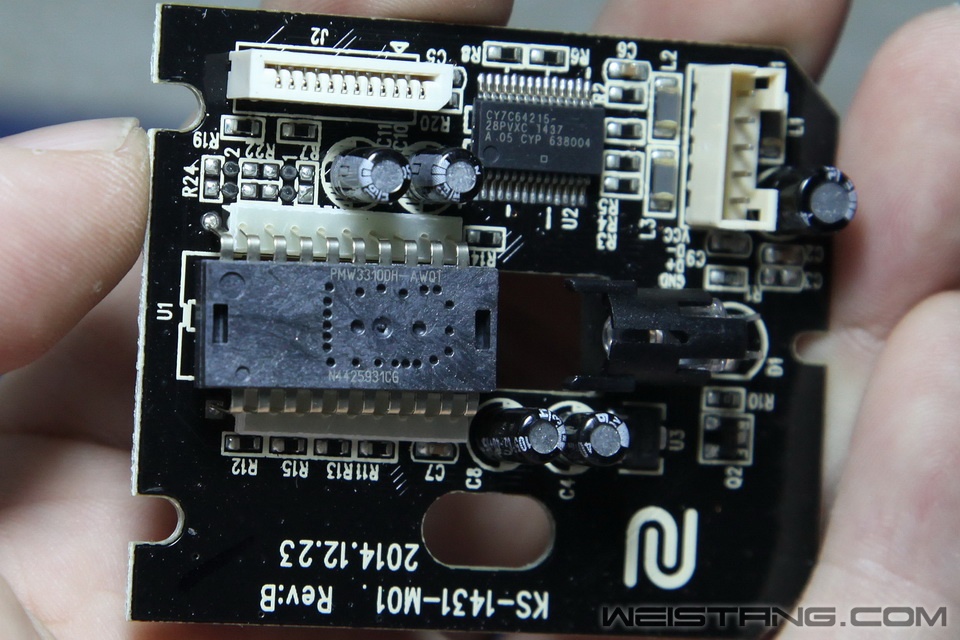

最后我们来验明一下正身
光学引擎用的是目前最强的3310
虽然在鼠标上最高只能用到3200DPI
目前来看也算够用了
主控芯片的话就是赛普拉斯的CY7C64215了

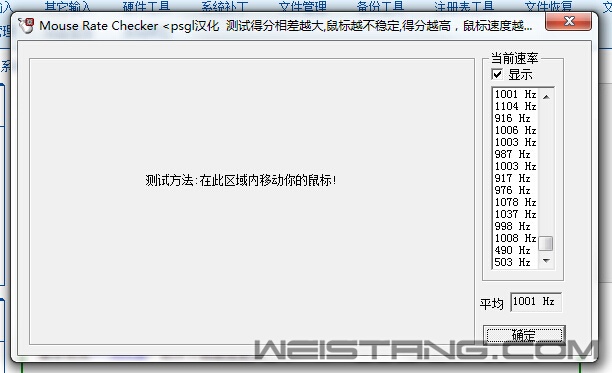

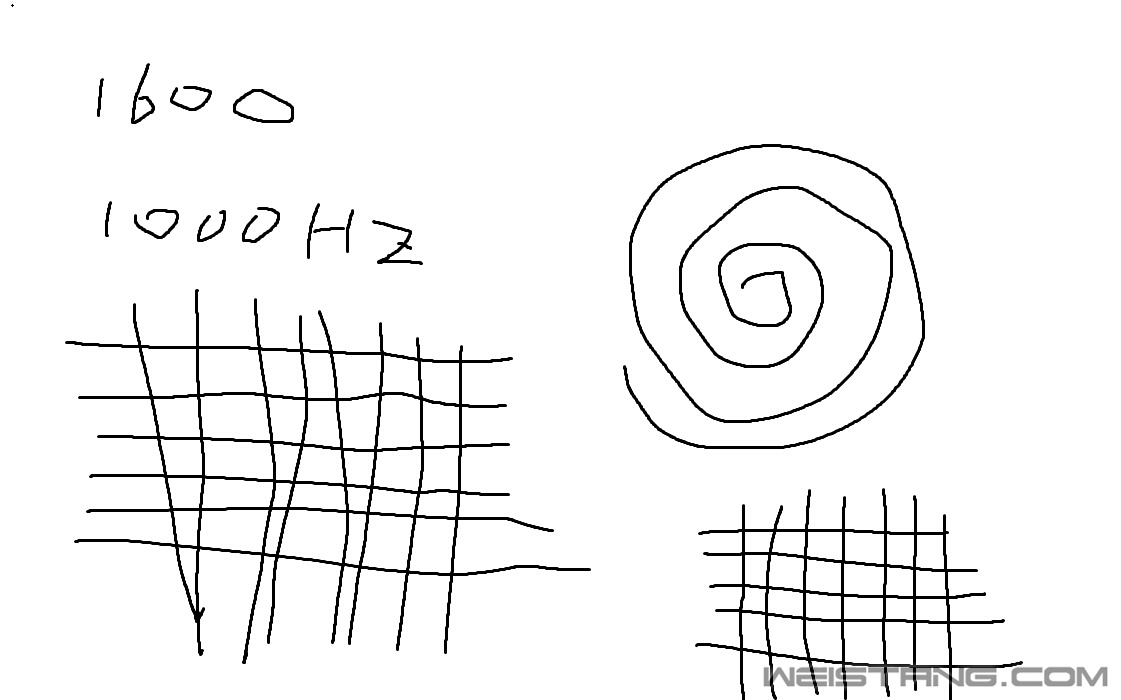

经过测试表现较为稳定
不信看图
最后提醒一下大家
本篇纯水无任何技术含量
不喜欢看废话的话请直接看橙色字体
明白的回复打1
|
