本帖最后由 kobi541 于 2015-6-24 15:37 编辑
转一下自己之前的文章，一个新东西。
写在最前 细心的烧油会注意，近三年来，金属材质在游戏鼠标上的出镜率越来越高，抛开品牌风格、价值高低和理念差异不谈，对“金属”纯粹的理解应该是一种对于用料和工艺上的追求。抛去纯装饰不说，用金属材质替换鼠标重要构成成分的ABS塑料，除了鼻祖R.A.T，比较深刻的是Tt的level 10M，海盗船的M系，达尔优的铠甲士和魔蝎狂战士。粗略的统计，金属材质比较多用在鼠标的底座、侧裙和尾盖，极少数是滚轮（罗技MicroGear），但多数不与皮肤直接接触。但是老酒我从没听过用全金属作左、右按键的，还BT的做成一体式按键，有些经验的老鸟应该知道，这不科学，因为看似起码有以下两个问题无法克服：
到底是什么样的际遇和心态促成如此逆天举动？——我们不必知道，既然造出来能用，就值得推敲和把玩一下，感兴趣的一起Look~look。。来自reicat的RM3mini。因为它从头到脚都有不少与众不同的地方，所以此文也偏长。
本文索引： 外观部分 全金属按键触发原理 配件自定义功能展示 背光系统设计 手感体验 感受总结

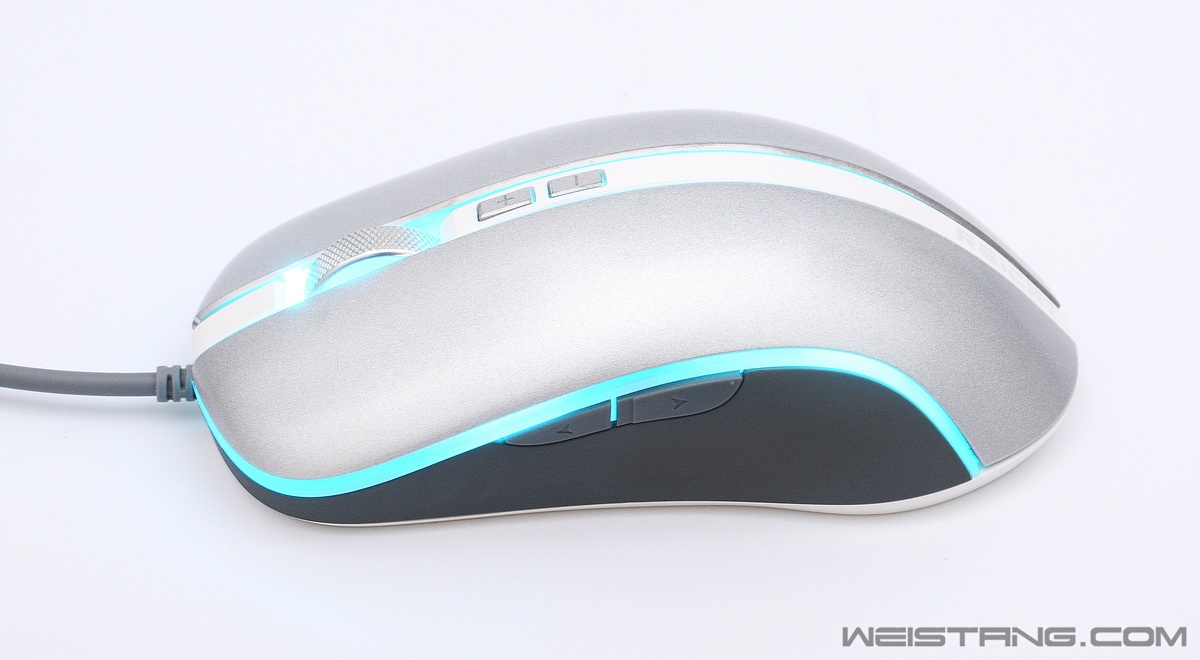

外观部分 很明显，RM3mini采用的是左右对称设计，这个从IO1.1直到今天一直被广泛采用的经典造型，它的特点是方便上手，左右键点击手感易于统一风格，因此有广泛的“群众基础”。
很直观，这是一只标准的7键鼠标，可满足大多数办公和游戏应用。

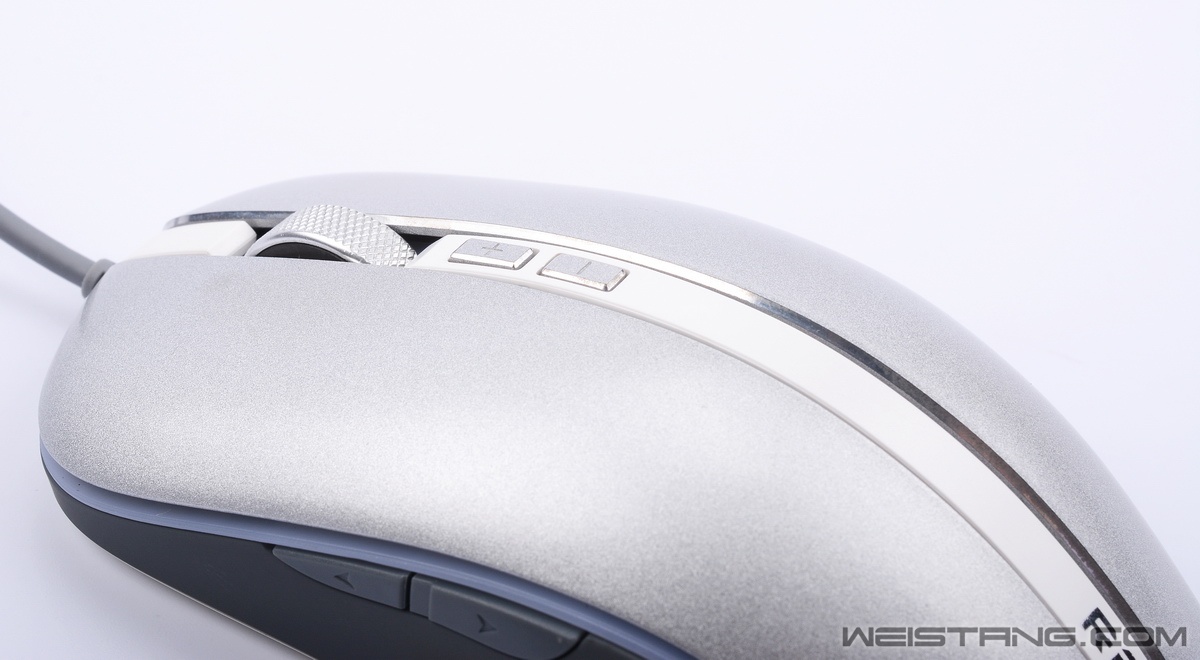

光瞟一眼的话，这鼠标和一般对称鼠标并无不同，但细看会发现它按键上盖是全金属的，摸一下那冰冷的感觉更有种莫名的兴奋（起码我会）。
按键上盖为一体式按键，但是这是两块金属，呈灰色色泽，纹理细致均匀、质地细腻，肯定不是常见的金属拉丝工艺，“横-竖”触感相同，经过抛光处理，和一般镜面或过UV的感觉接近，但更硬一点点，当然也冷一些。值得注意的是，它没有采用铝合金常见那种常见的银色，而是银灰色，至于正是上市会否有其他颜色，暂时未知。

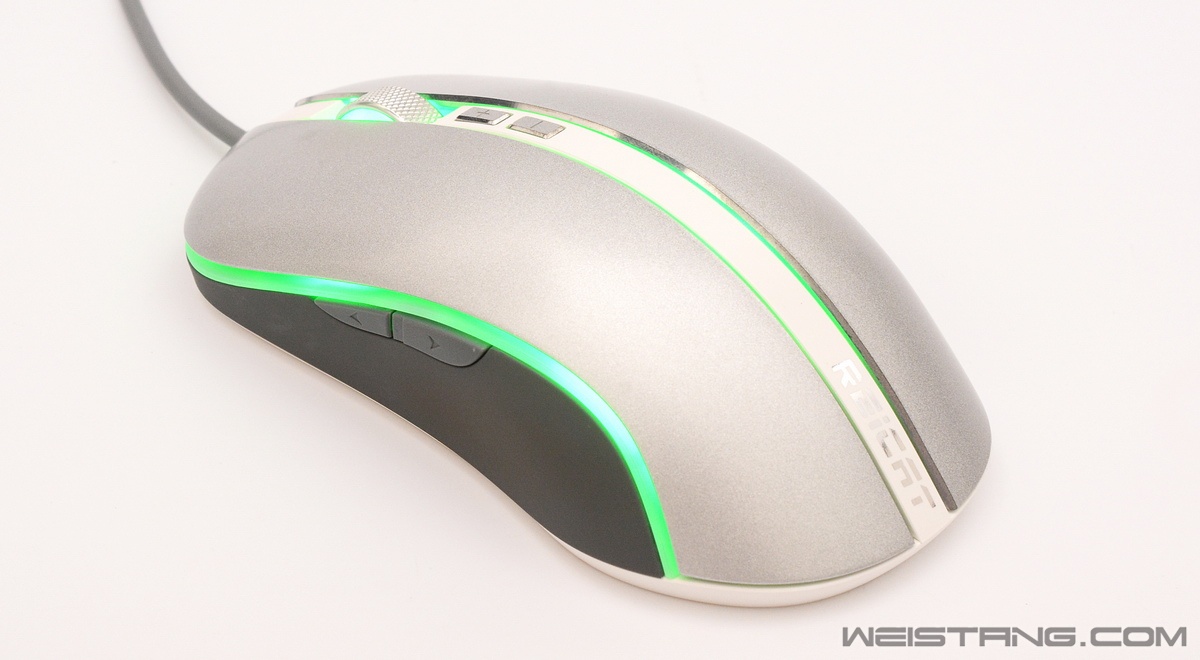

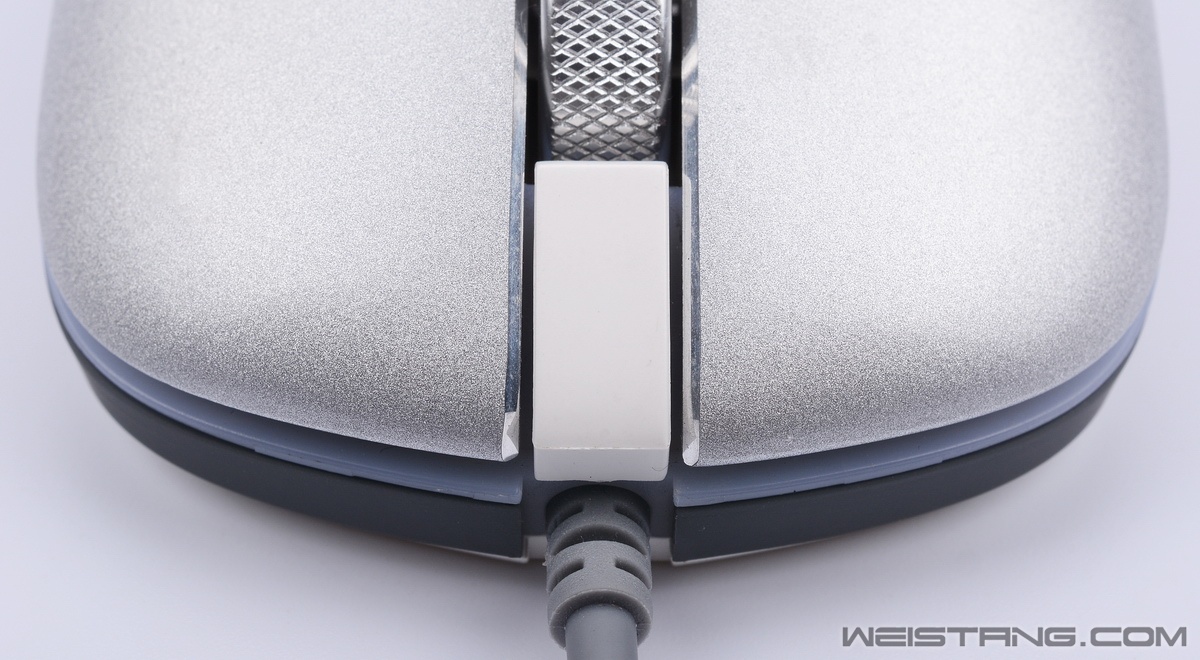

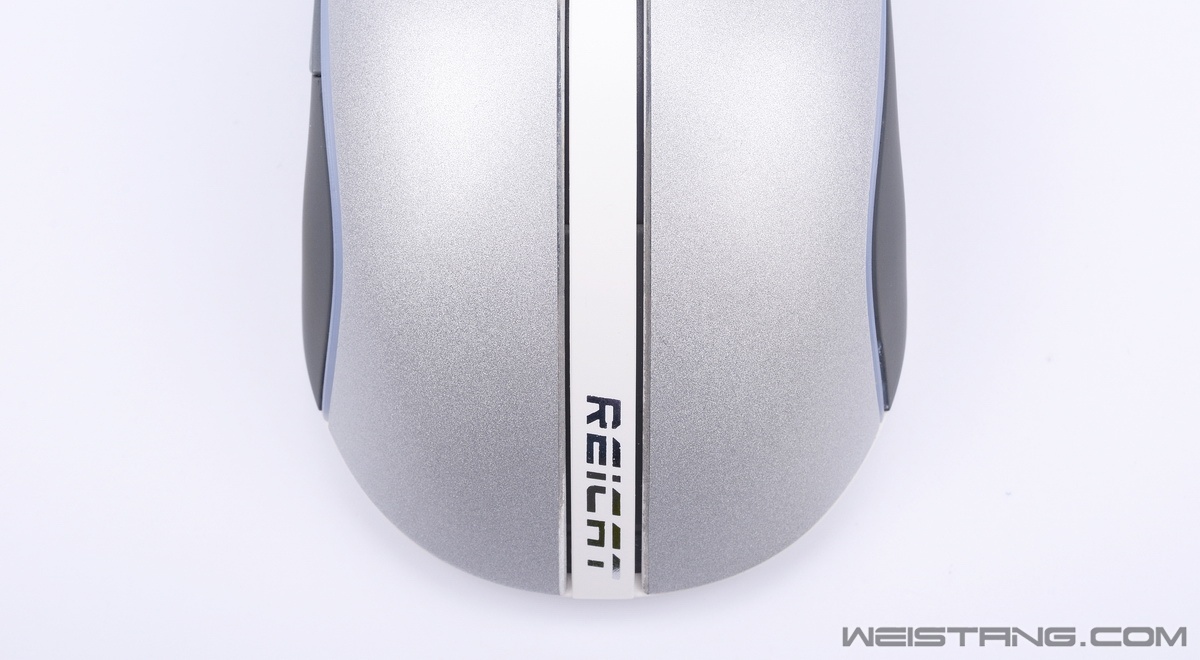

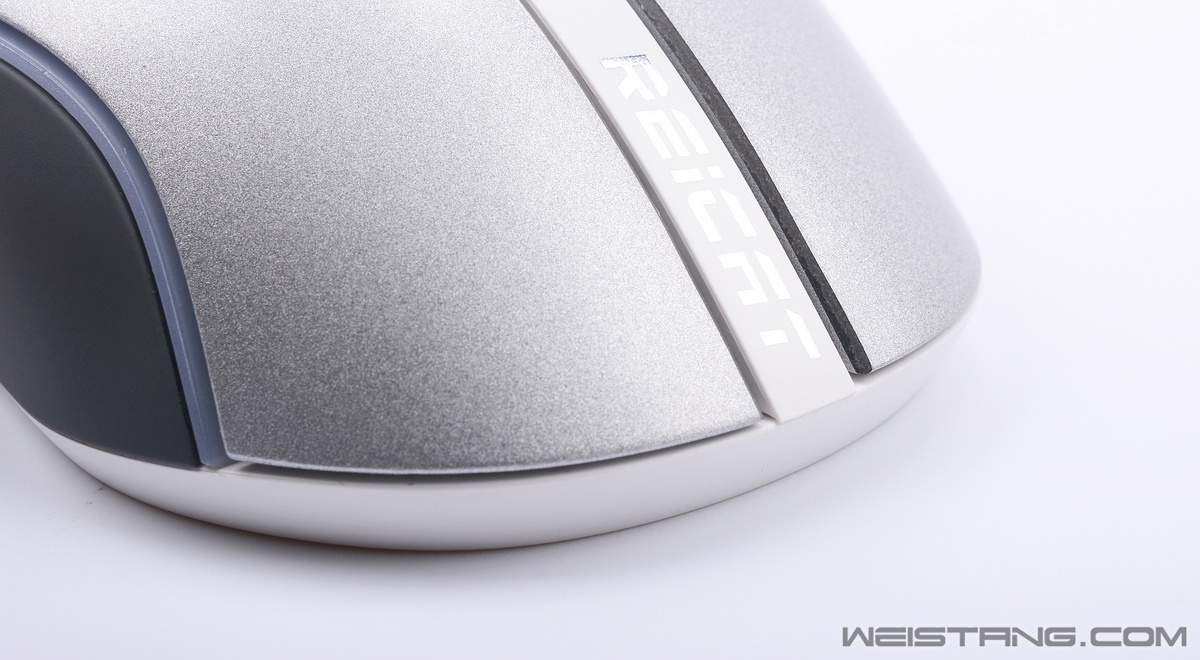

左、右这两块金属按键由一条白杠（哑光处理）完整的一分为二，白杠的尾部是品牌LOGO“REICAT”,精细的工艺和高亮效果，没有靠背光效果做刻意的凸显，这么简约倒也有些出人意料。切不要以为这白杠仅仅是个装饰，它的存在决定了左、右键采用一体式铝合金按键方能成为可能，同时塑造出整个鼠标的极强的线条感（尤其在开启背光之后）。
左、右按键的内侧边都经过高光切边处理，呈现出我们熟悉的视觉感，对，就是从iPhone5s开始到现在中高端智能机偏爱的那种边框效果，因为美，各行各业都在学习，比如机械键盘上。

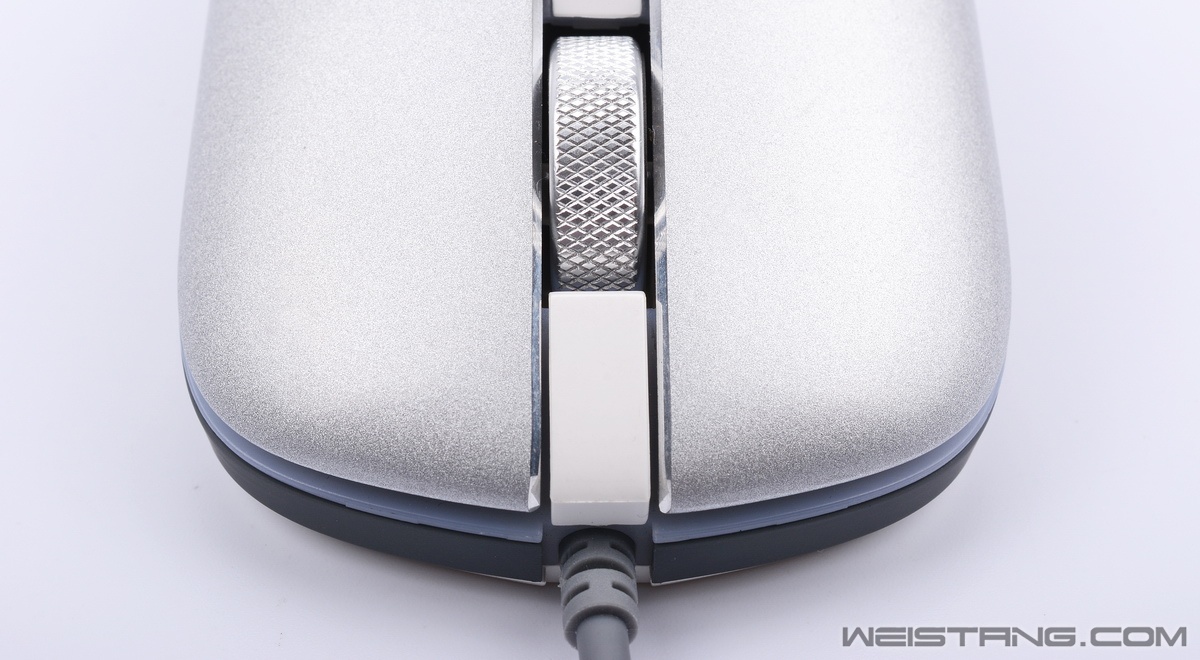

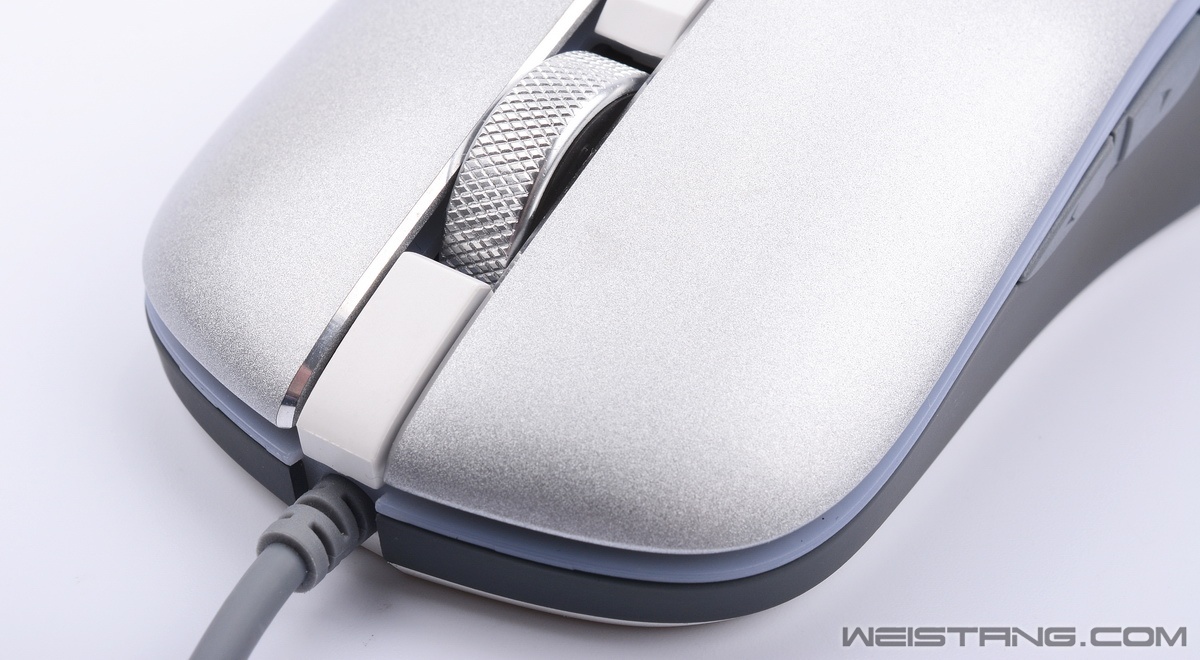

滚轮外裹亮银色铝合金材质，表面采用“X”型纹理处理，通过光线的折射有不错的视觉效果，金属质感体现的颇为惹眼。
DPI键塑胶的，但电镀的效果下还是给了我们金属的错觉。

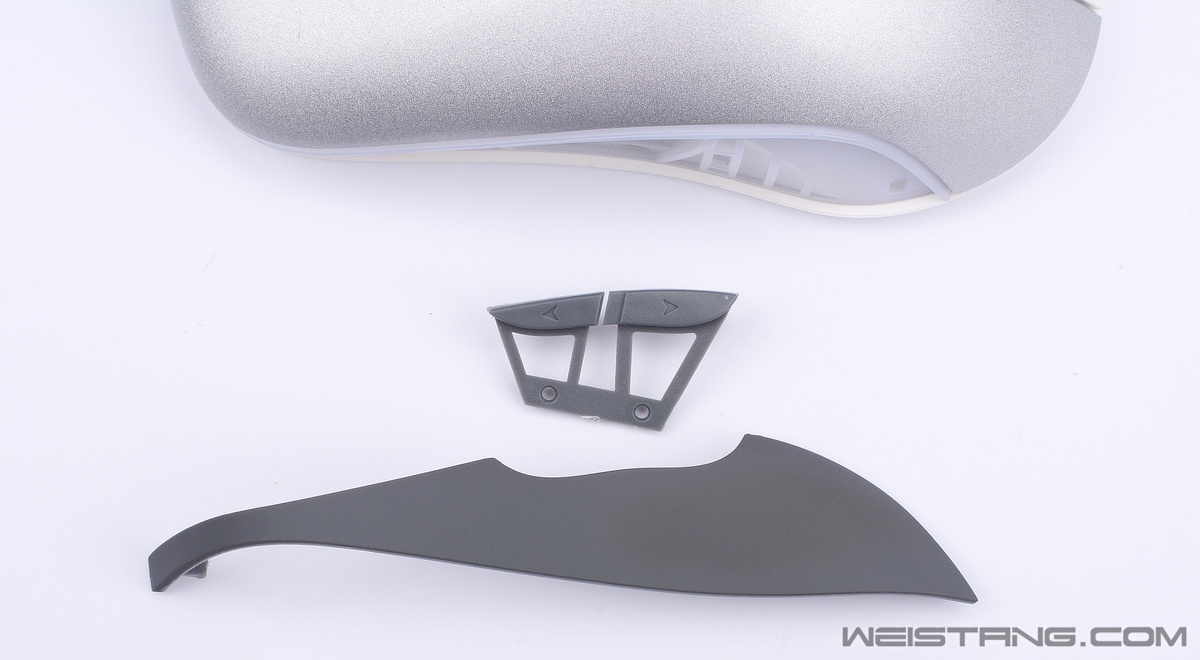

应该是为了追求整体流畅的线条感，4、5侧键几乎没有从侧盖的垂直面凸出，这样就牺牲了一些操作便利性，但是个人觉得这种做法并非诟病，因为实际操作也不是那么费劲。

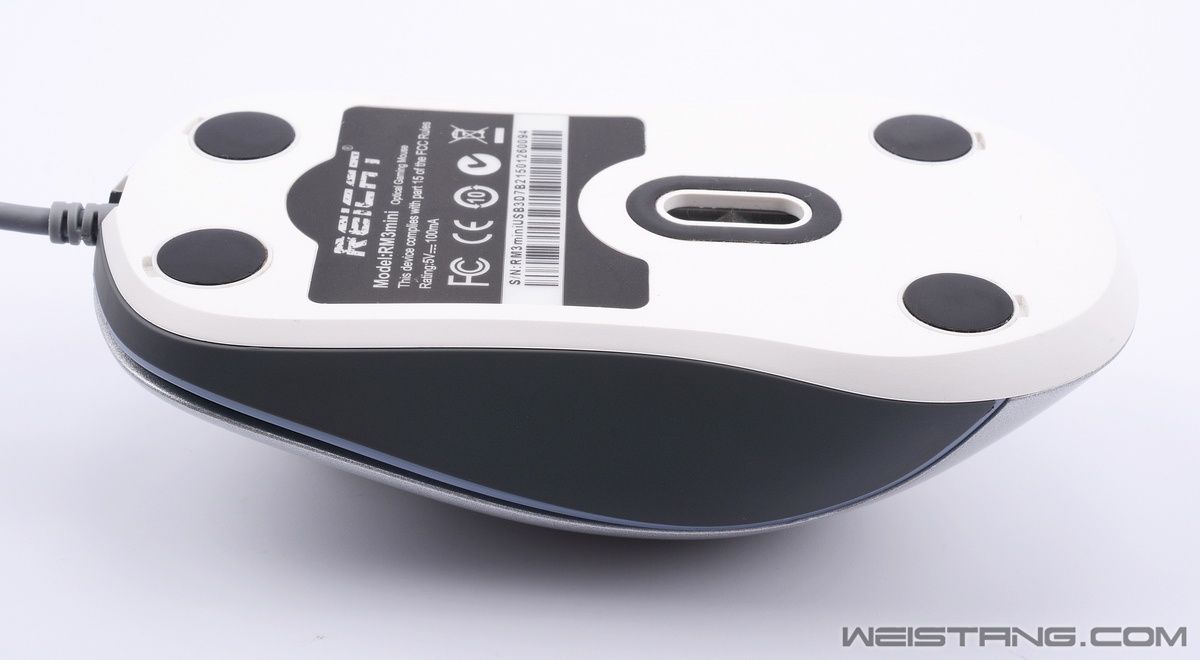

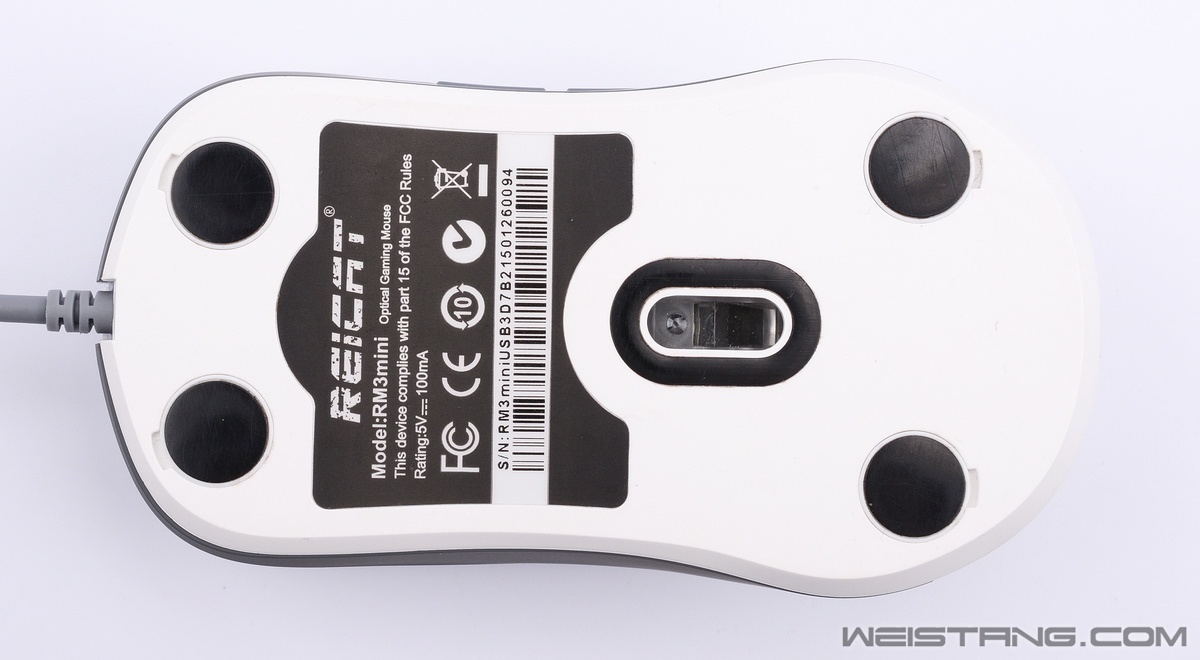

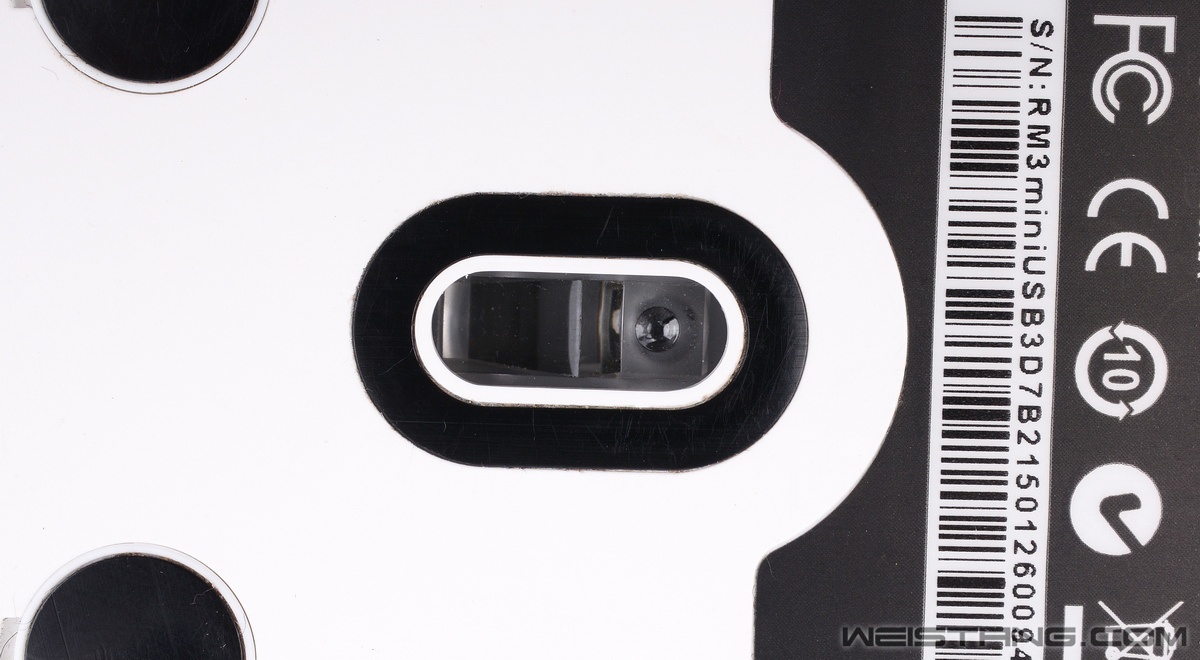

底部可看到脚贴、铭牌、透镜光孔，光孔做的比较大、位置基本位于正中间。脚贴由4可圆形黑色特氟龙脚贴（它们是可拆卸替换的），同时光孔周围还有一圈黑色脚贴，主要目的是防尘，避免灰尘从光孔周围间隙进入透镜而影响成像和精度。
灰色的非编制的PVC线材，线材略微有点硬，如此可以通过弯曲、折痕来避免线材和鼠标垫的摩擦，而很软的线更需要上线夹。另外，镀金接口、磁环也都有。
全金属按键触发原理（附个拆解） 要了解金属按键的原理，就不可避免要拆解，顺便来看看它内部的结构和用料。

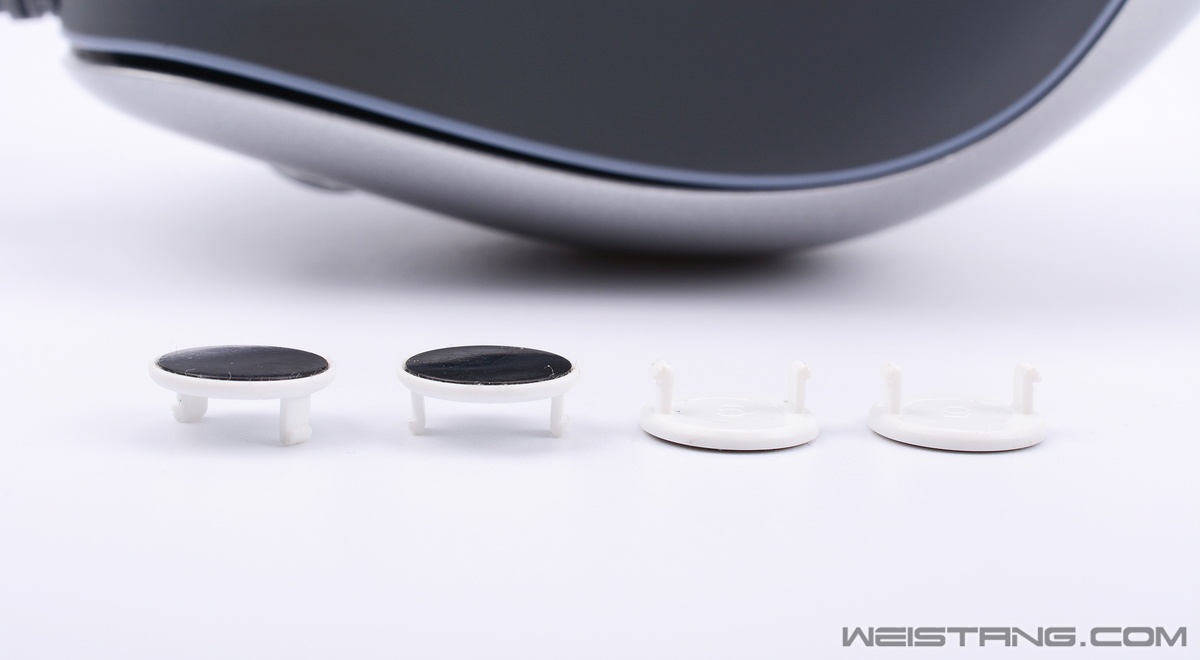

通过手指挤压可以感觉到铭牌下并无螺丝，按照常理，应该在脚垫之下，脚垫可拆卸，用指甲或小工具，从预留的小口内稍微一挑，即可取下脚垫，之后就发现螺丝。
下盖（PCB板）、按键上盖
中框内里，有几个亮点结构，我直接说结果了

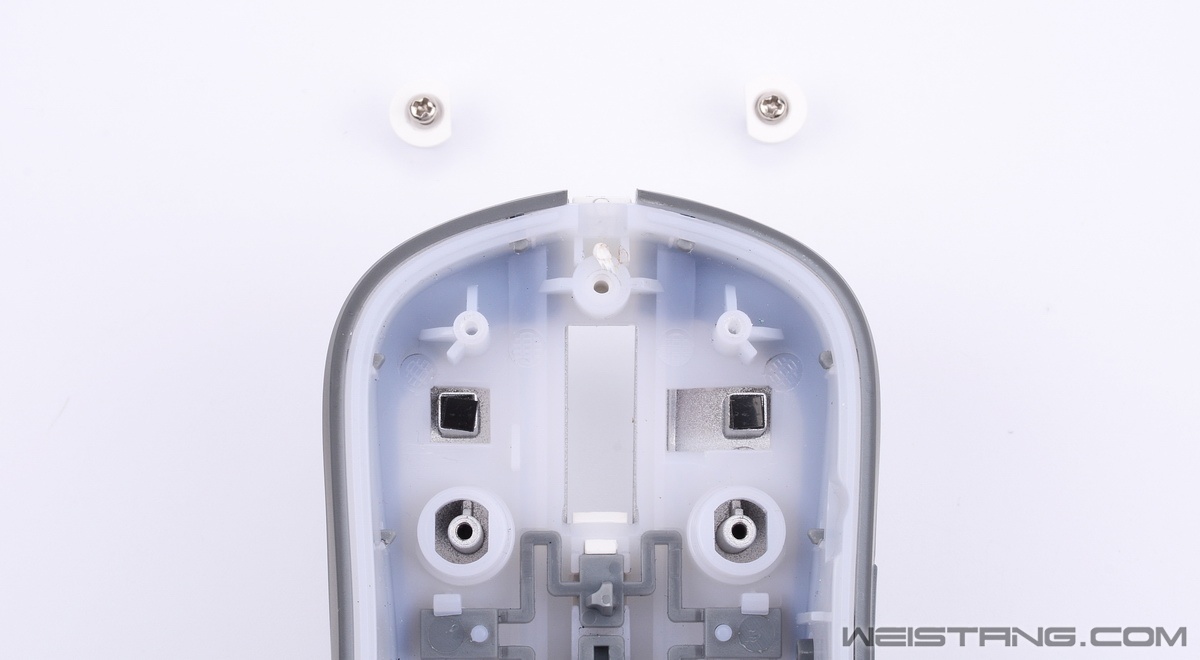

拧下的两颗螺丝+垫圈，是控制金属按键在弹簧作用下回弹时的距离，控制缓冲距离和时间避免太长，保证连续点击的节奏和频率跟得上。
取下来的白色中间条。
这个排线意图不完全明确，但是作用之一是控制回弹行程，减少缓冲时间，方便连续点击。

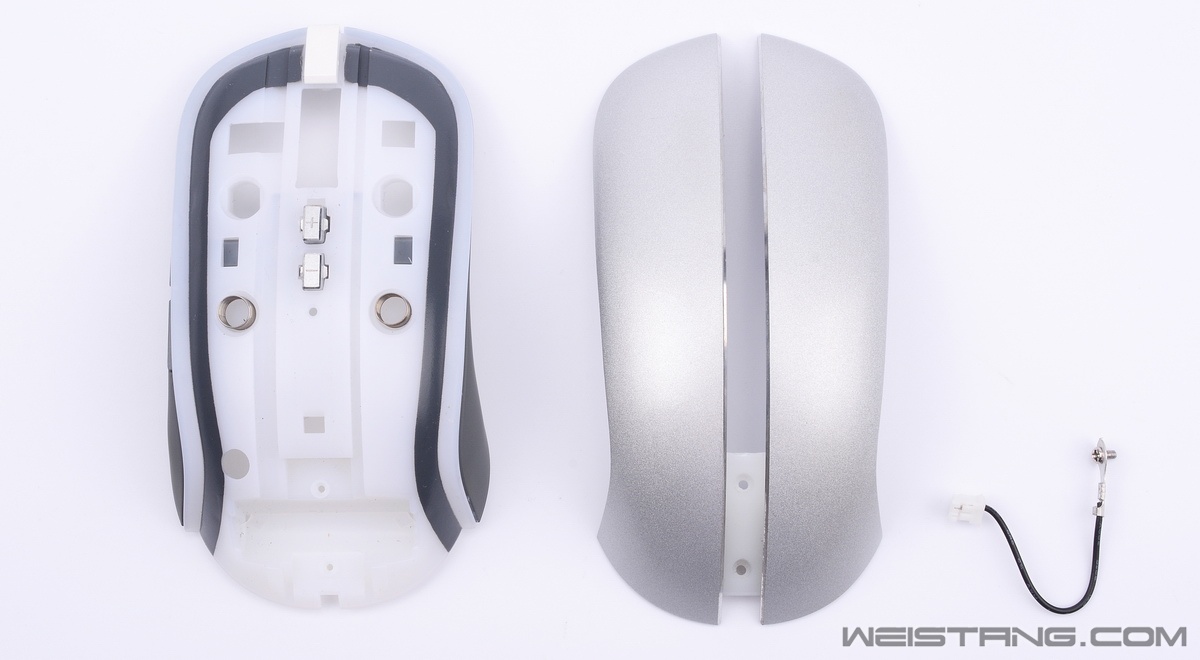

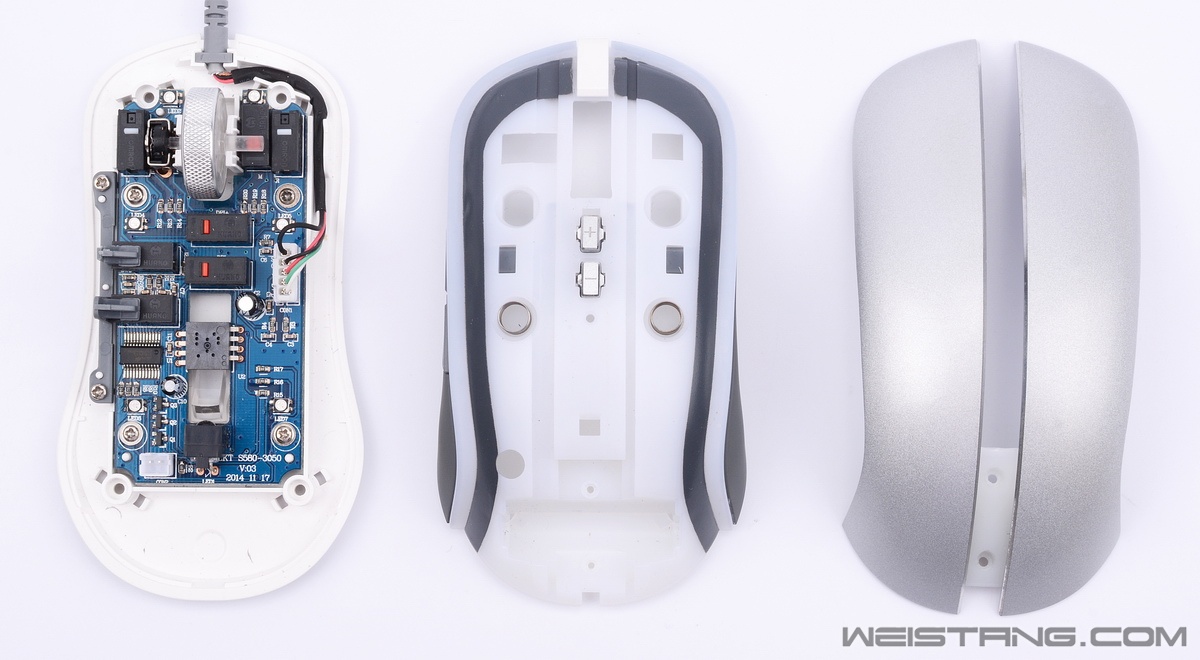

底盖（PCBA）、中框、上盖

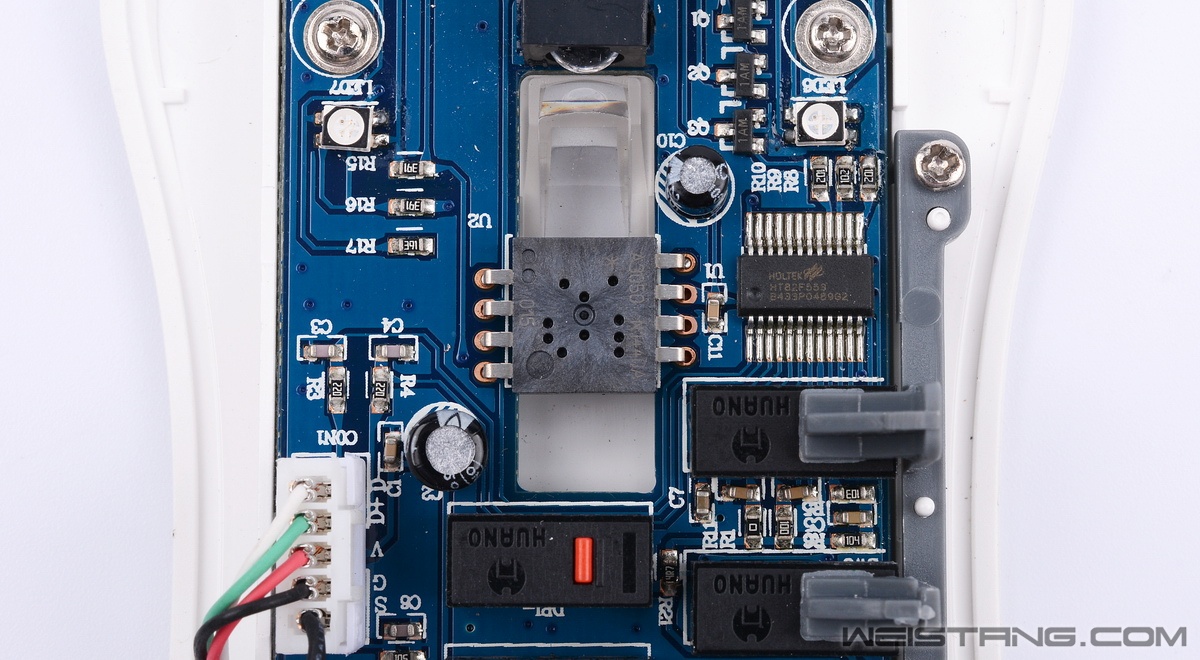

RM3mini采用蓝色PCB板，线路布局清晰合理、元器件错落有序、整体做工和用料良好，方形LED灯共有6颗对称分布两侧。
A3050芯片的出现，再次强调了这款鼠标并非单纯追求性能，但是保证大多数人够用。
10M欧姆龙白点（其余均为huano），编码器，正常来说。

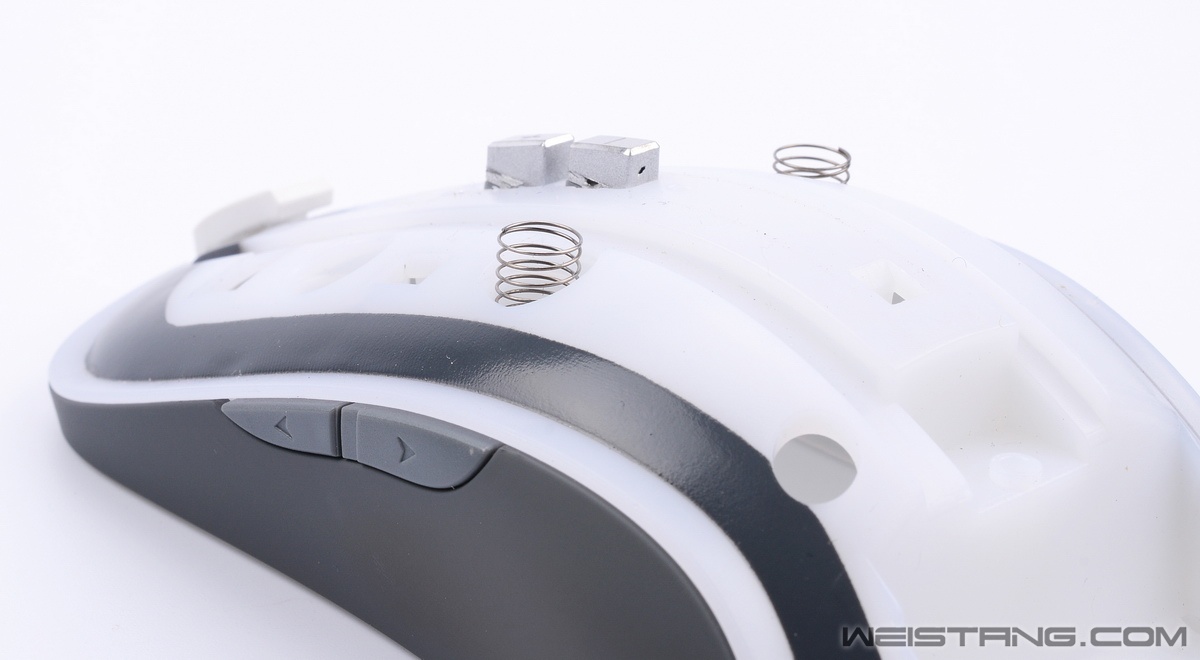

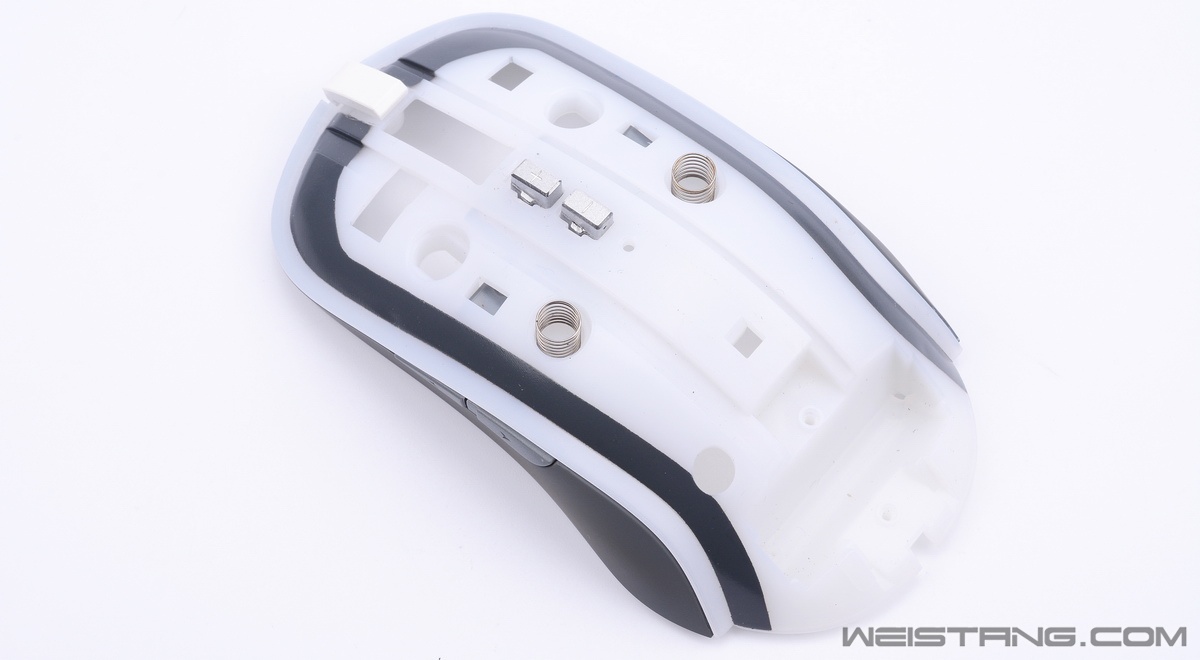

中框选用透明材质是为了方便透光，黑色一圈应该是遮光层，应该引起我们注意的是两颗静立着的弹簧，给两张特写↓
这两颗弹簧很明显是有重要意义，因为就金属按键不能像ABS塑料按键那样形变会恢复，有了弹簧，可以增加金属上盖的回弹力量、确保回馈（后面详）。
两颗7圈的弹簧，缺一不可。
再看看上盖，这里我们可以揭晓它触发的原理。
上盖和中框分离，可以看到完整的按键提醒，工艺和造型都非常的漂亮，但左、右按键之间并不能分离，看内部。
原因一个固定的轴承将他们牢牢拴在一起，白色塑料让左、右按键能在小范围内活动。以保证按键后盖能随着前盖按键触发时转动，完成击键。
按键击柱的特写，为了避免金属直触微动造成的物理磨损和手感差异，击柱上都贴有一层耐磨特氟龙垫。

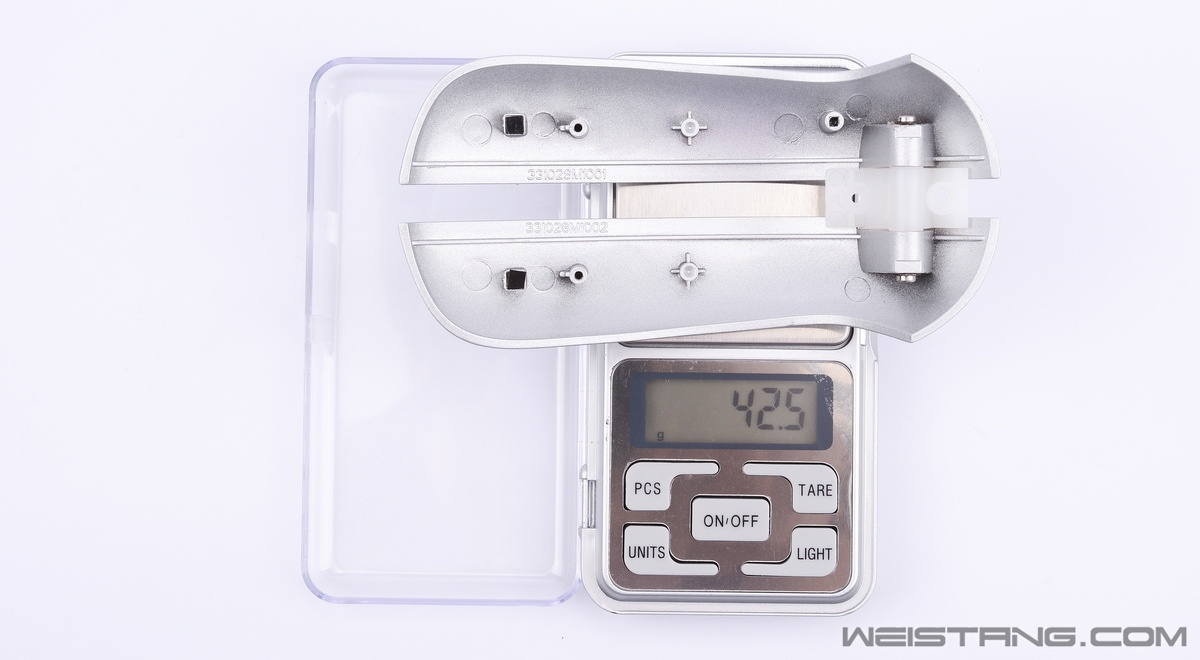

左、右一体式按键分量十足，42.5g，配重块也省了。
按键上盖的中间位置挂着两颗弹簧，弹簧被固定在中框的孔内，当按键下压完成后，借助弹簧的弹力可快速回位。为什么不更靠前？是否担心太靠前，直压弹簧会增加手指疲劳度，亦或是前面太拥挤了？
一般的，ABS按键上盖触发回弹原理：固定一端，通过计算力臂让另一端在手指按压动作下，发生变形来触发微动，并借助韧性来确保回弹到常规状态。显然铝合金是不具备这种特性的，所以，必须有一个转轴（必须在鼠标尾部）的结构和前面的弹簧配合，完成下压动作、回复正常状态。上2图第1张就是那个金属轴承，质地很不错。

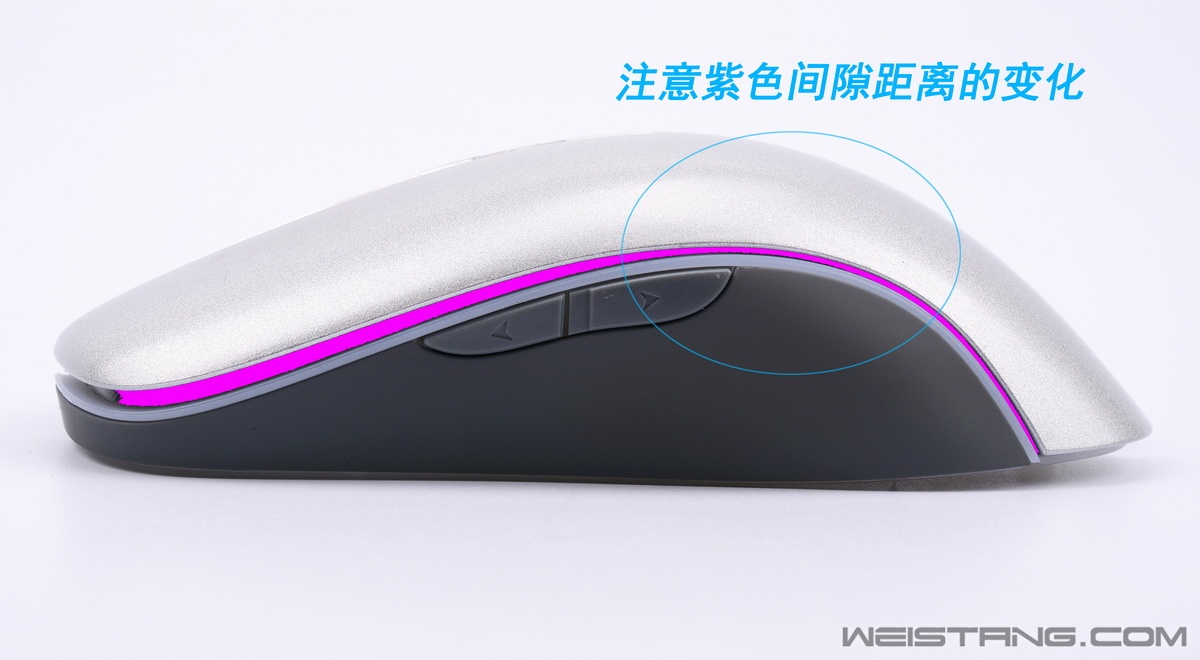

↑2P是静止→触发状态的按键变化。 由于一旦形变就没有ABS那种可以复原的能力，因此，金属按键是不能形变的。要触发按键，必须也只有一个可能——整块按键按键一起动，所以注意：鼠标尾部的缝隙也会变化。既然是一起动，大家应该注意到了鼠标的金属按键上盖和中框的缝隙是留的比较大（尤其是尾部，这不是做工问题），这样就可以提供按键0.1~0.5mm的运动空间，这貌似也和欧姆龙微动的全键程相当。

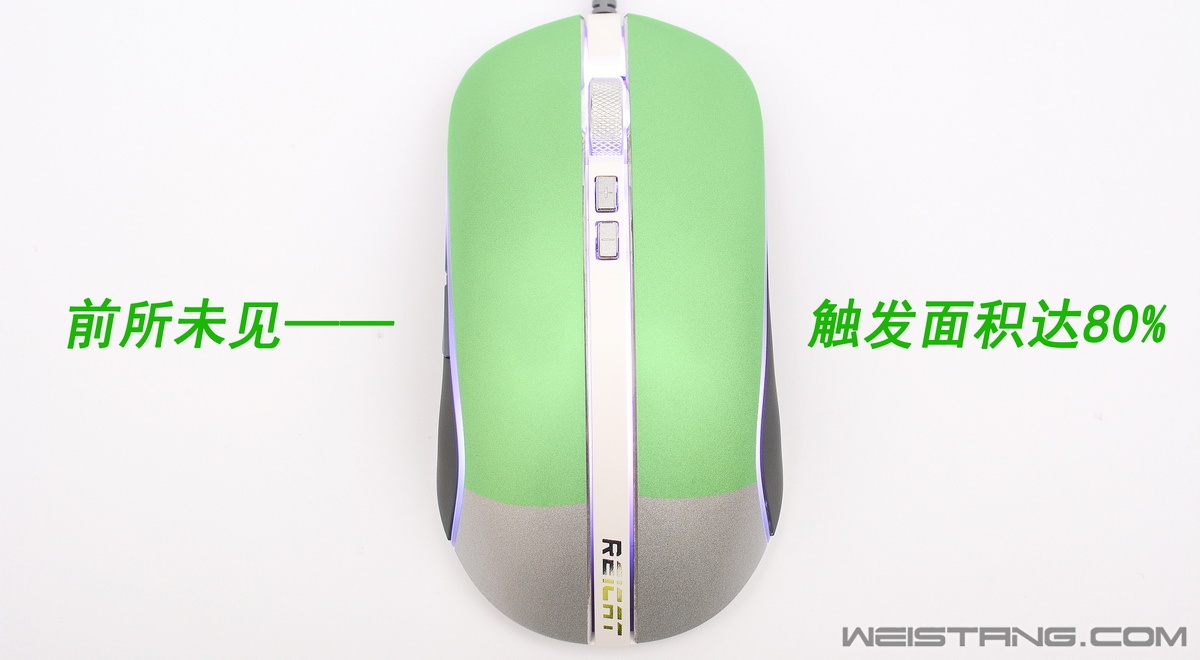

因为是整块金属按键的运动，RM3mini按键的有效触发面（绿色部分）非常大，是一般鼠标的2倍以上，达到总按键面积的80%，比一般鼠标更加靠近尾部。
整理下所感： RM3mini成功的实现了纯金属按键的触发，依托弹簧和转轴结构，解决了我前面提到的常理下的不可能，个人使用了一段时间一切良好，通过巧妙的结构设计和可靠的选材开启了一个新的可能，个人认为它是全球外设创新的一大进步，不断手感有改善，同时按键的寿命也能有相应的提升。
2楼继续下
|
