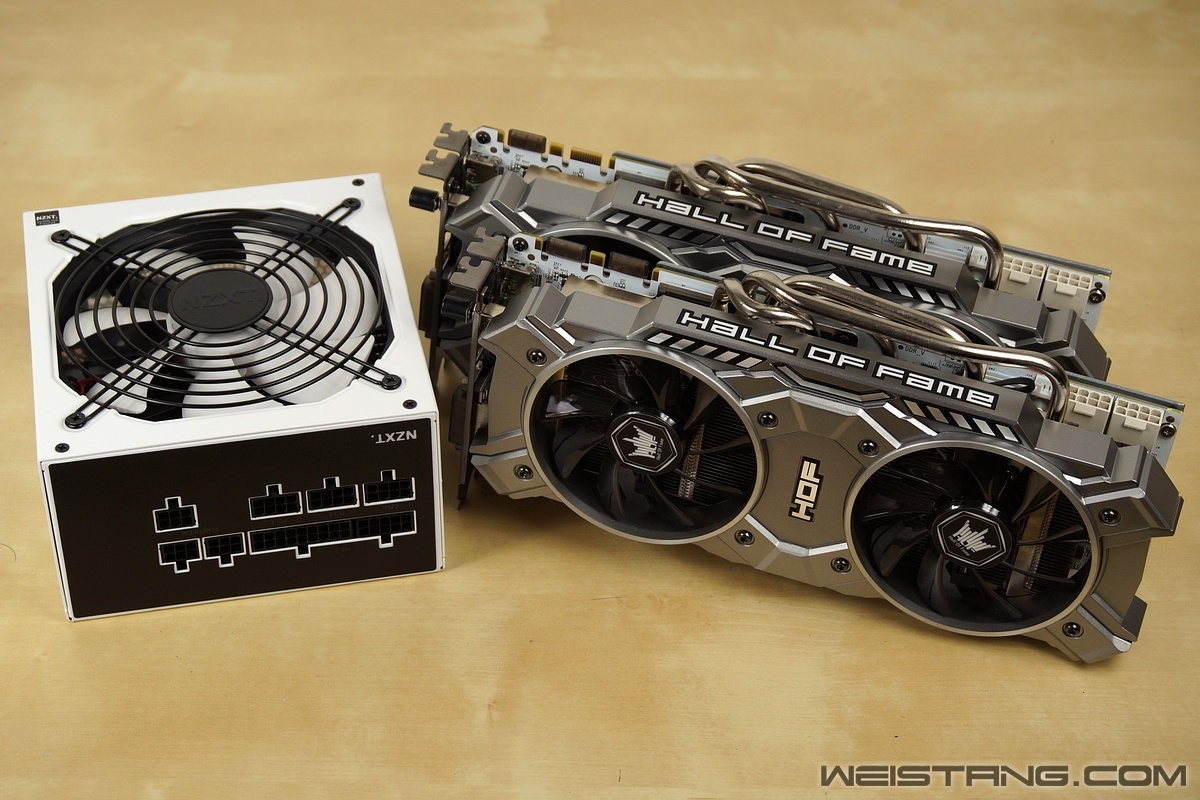

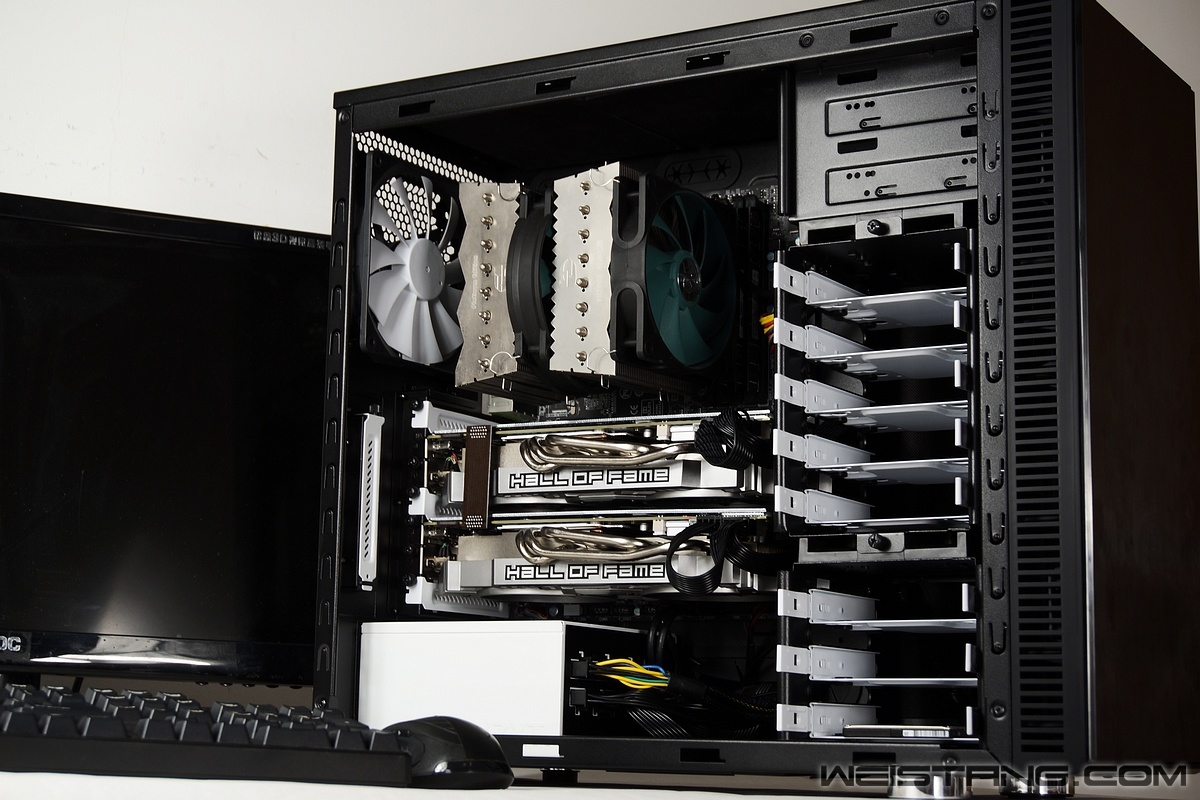

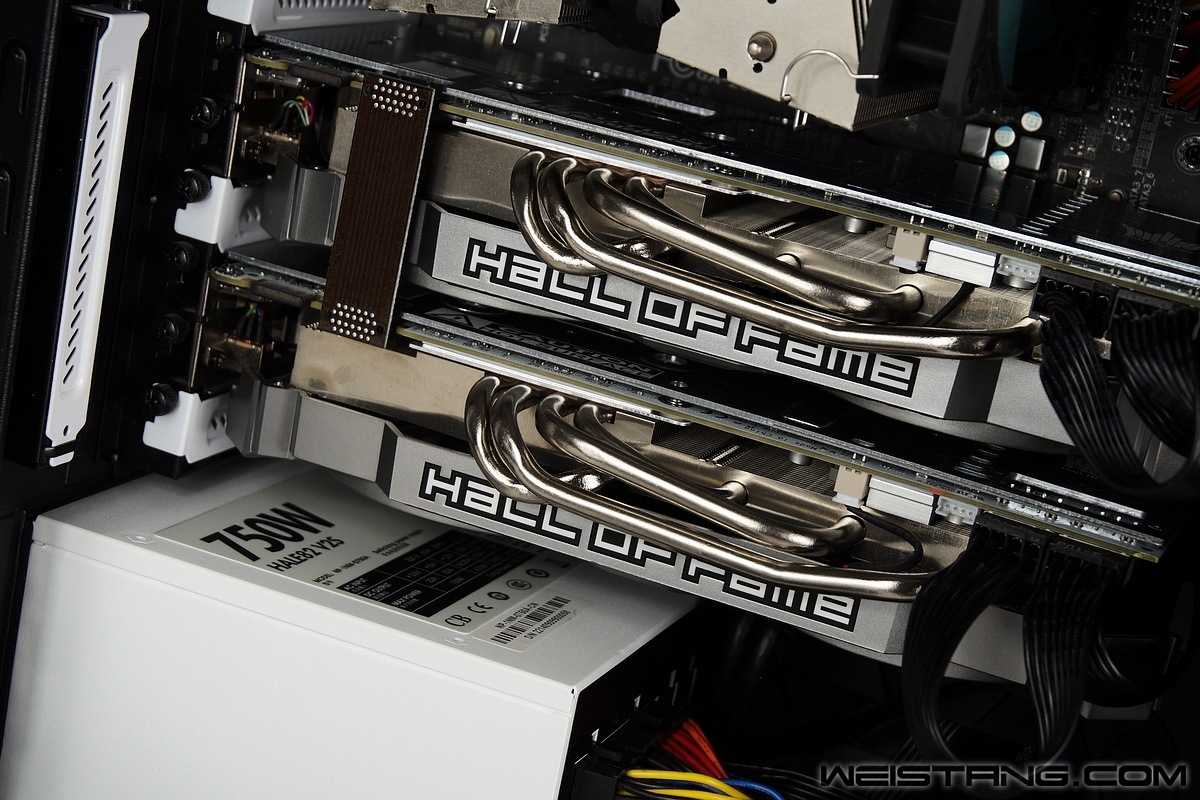

NZXT 750W全模组电源、影驰GTX780Ti HOF SLI体验

dpgisdpg

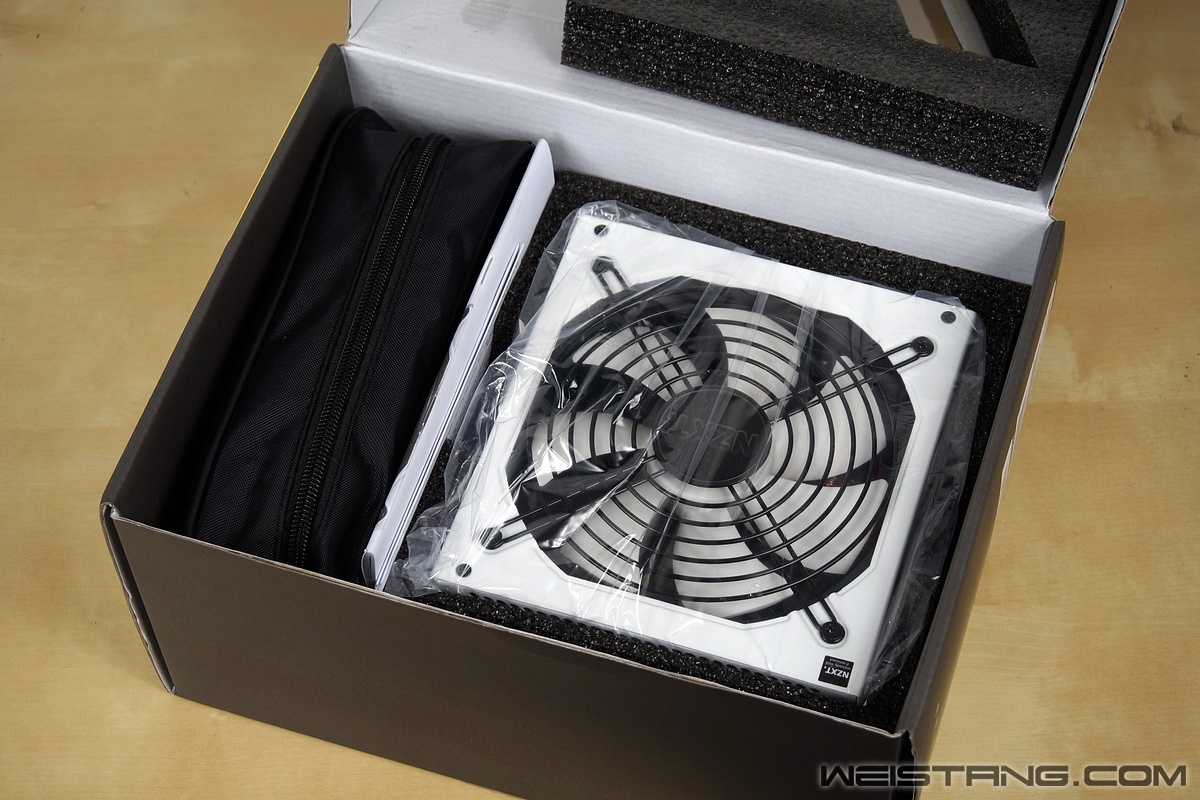

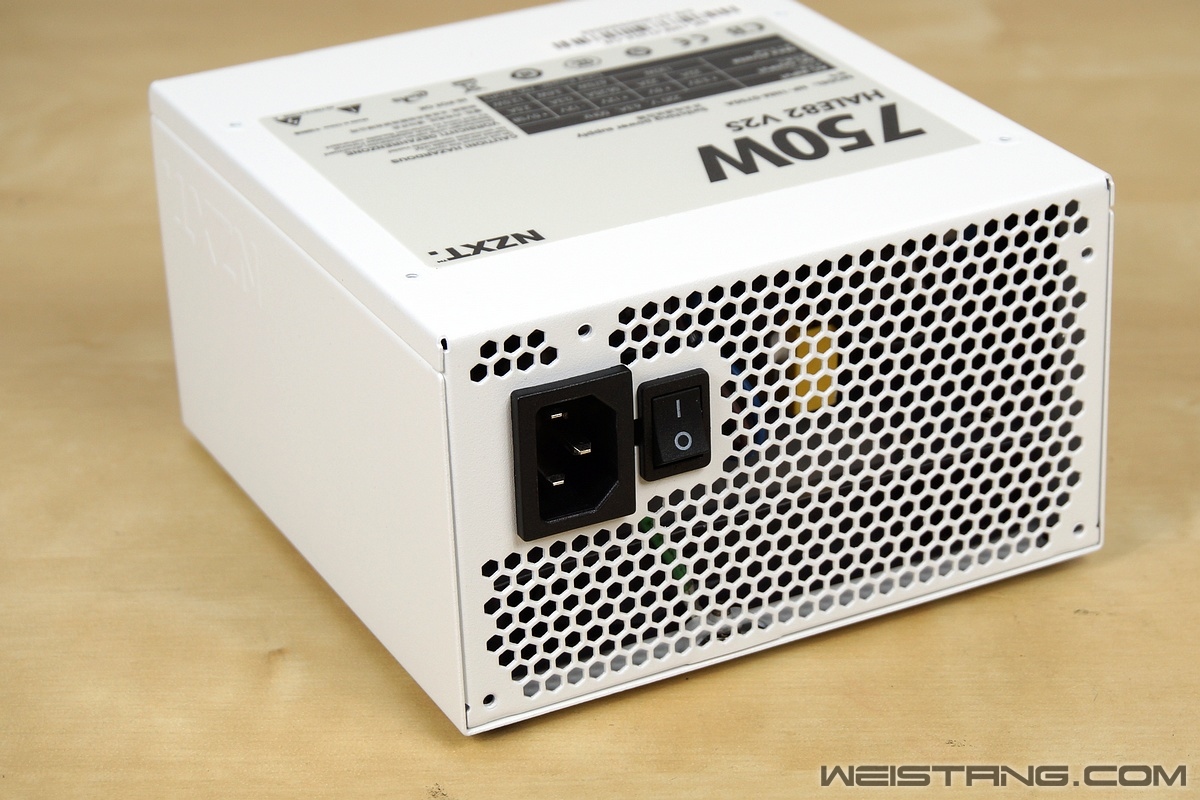

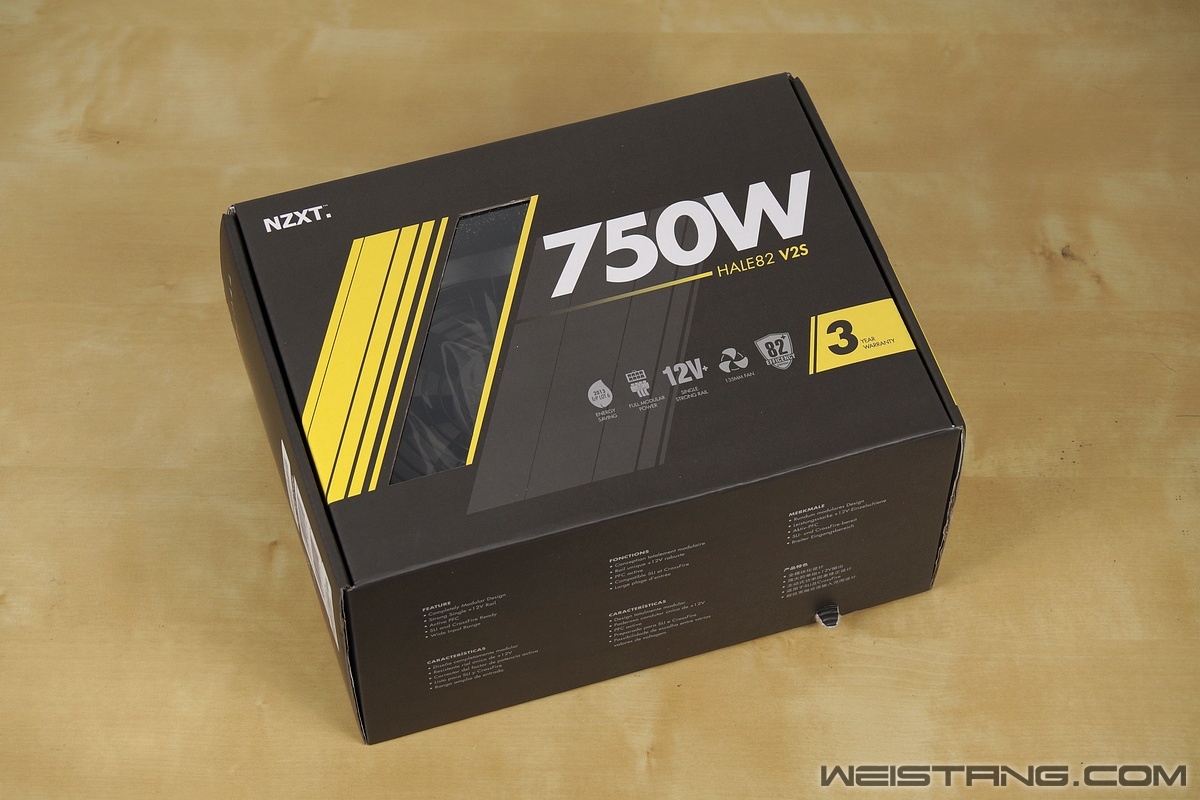

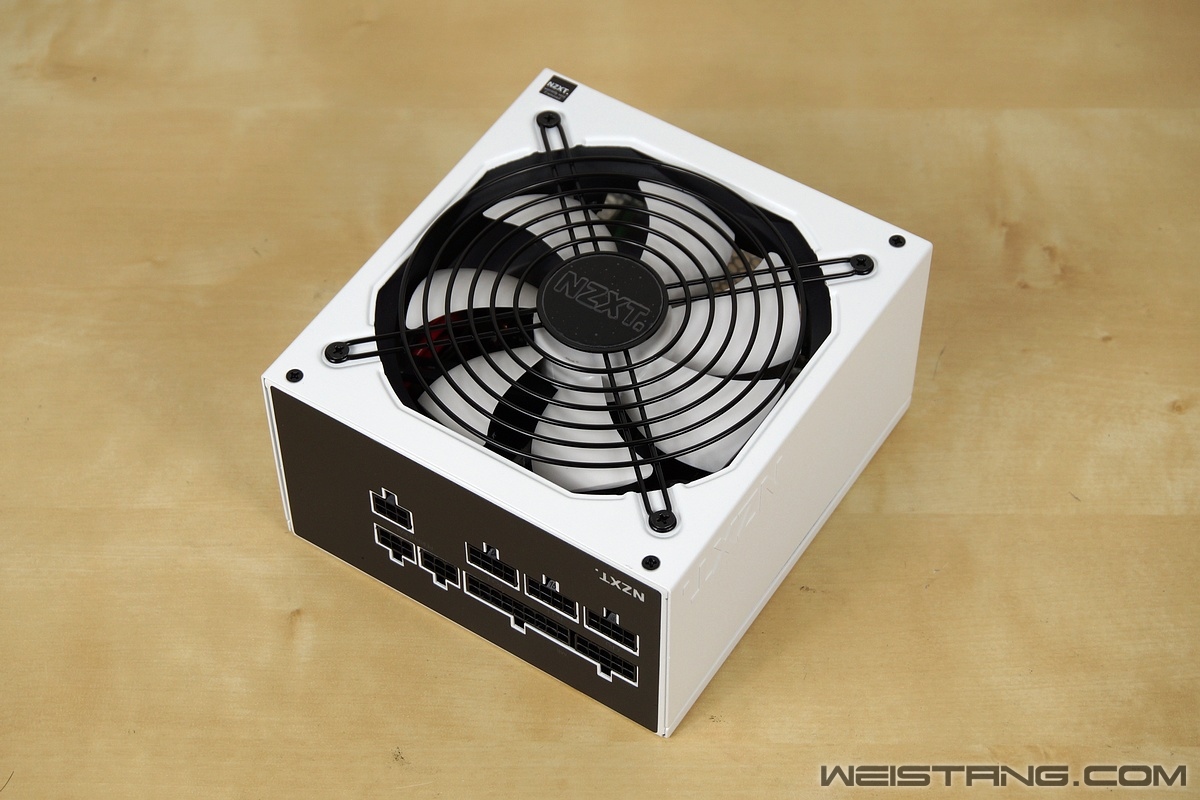

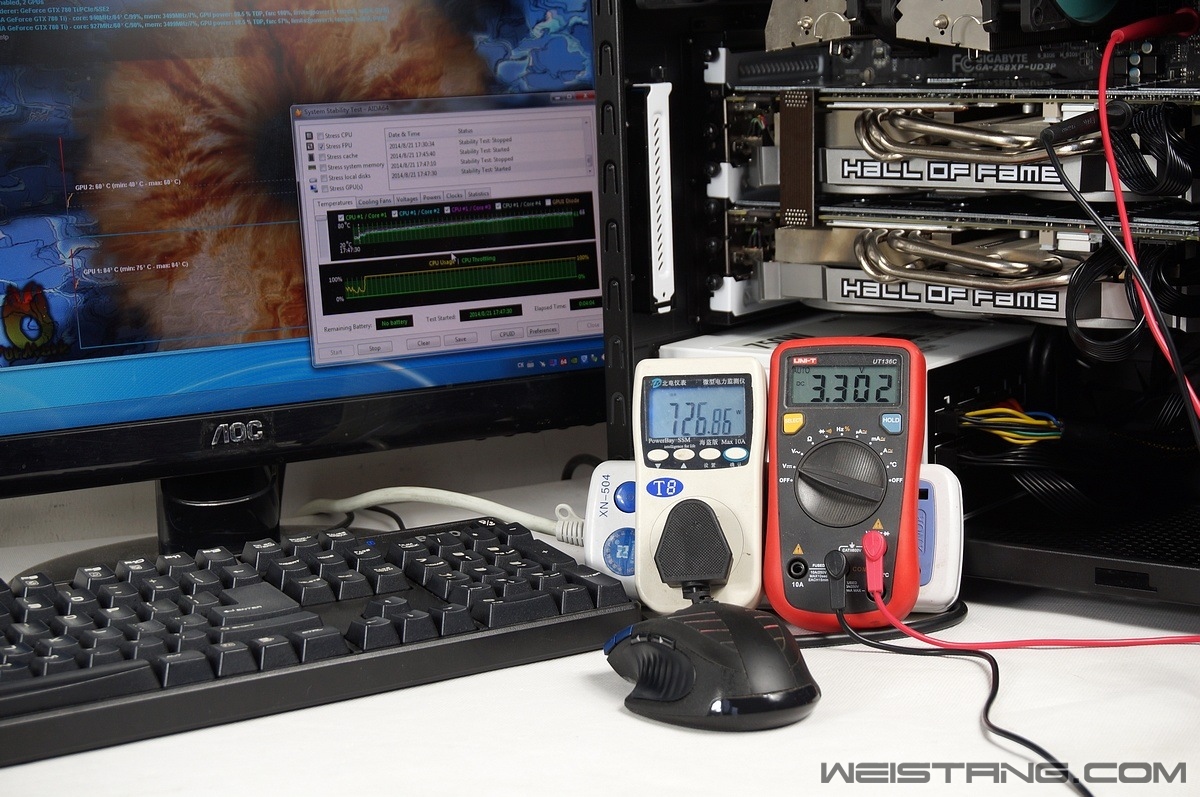

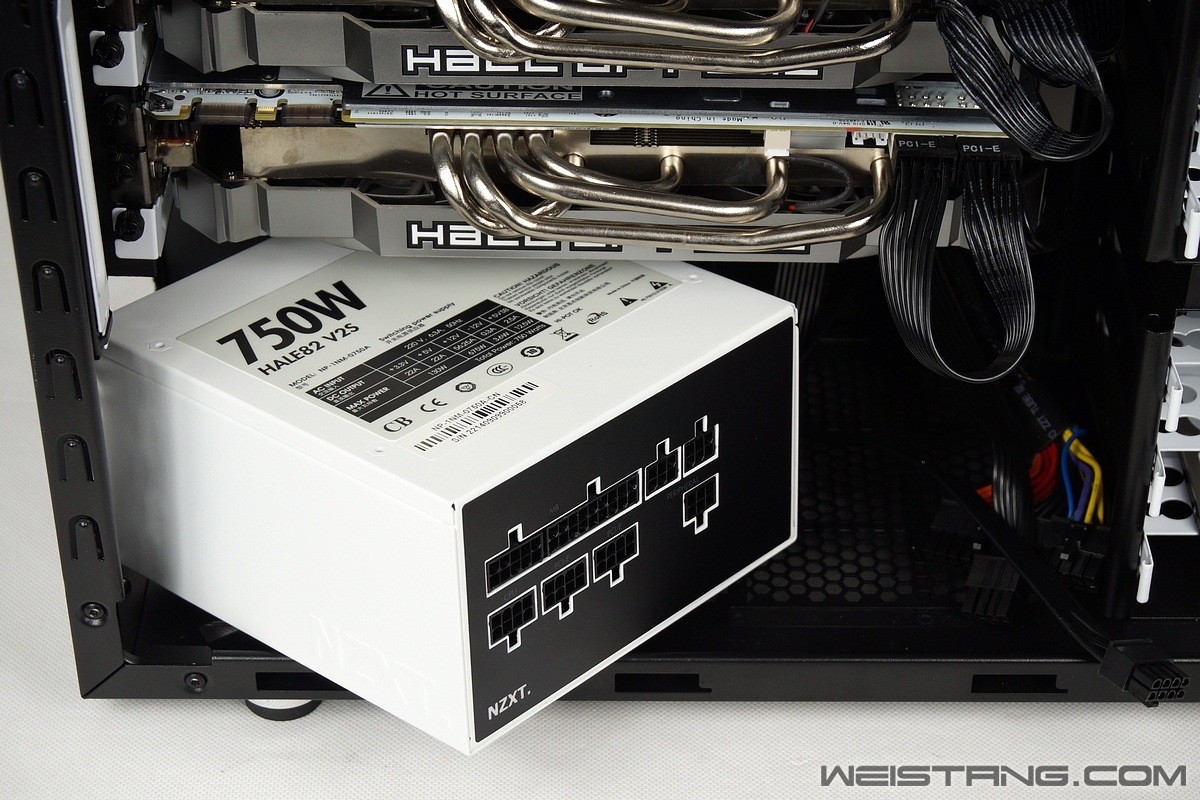

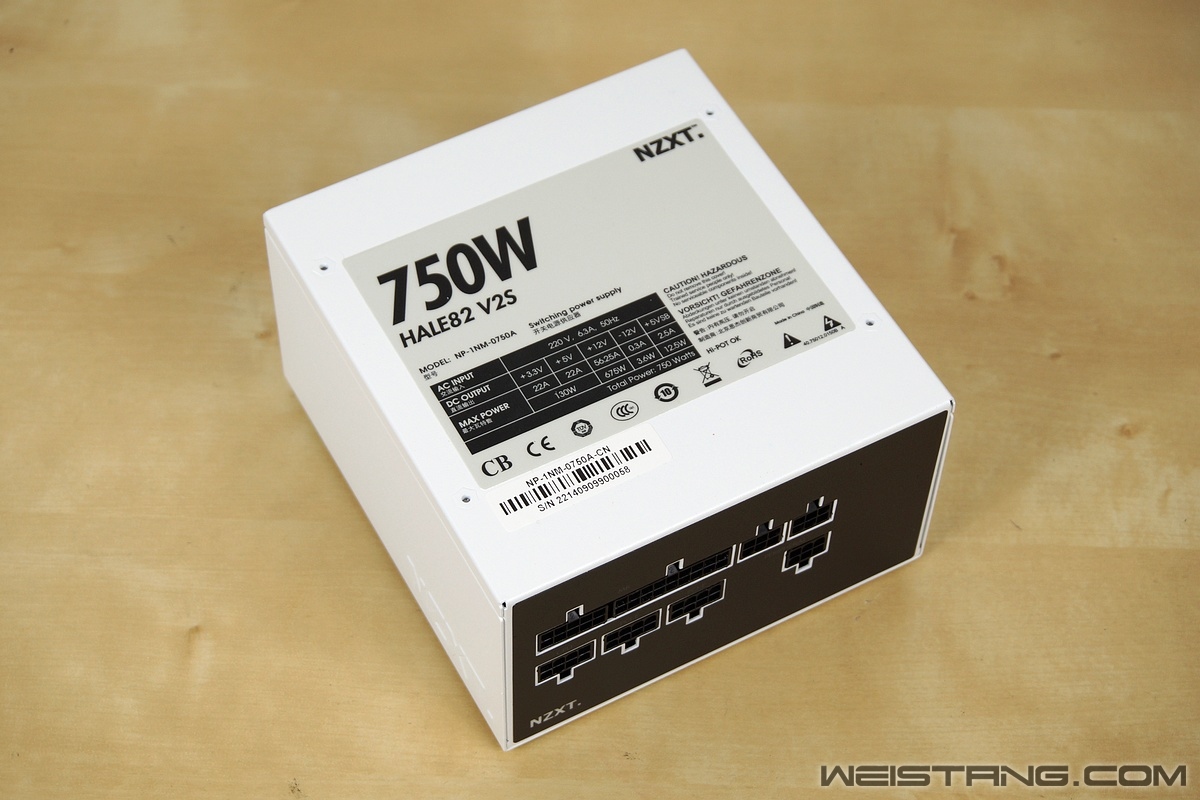

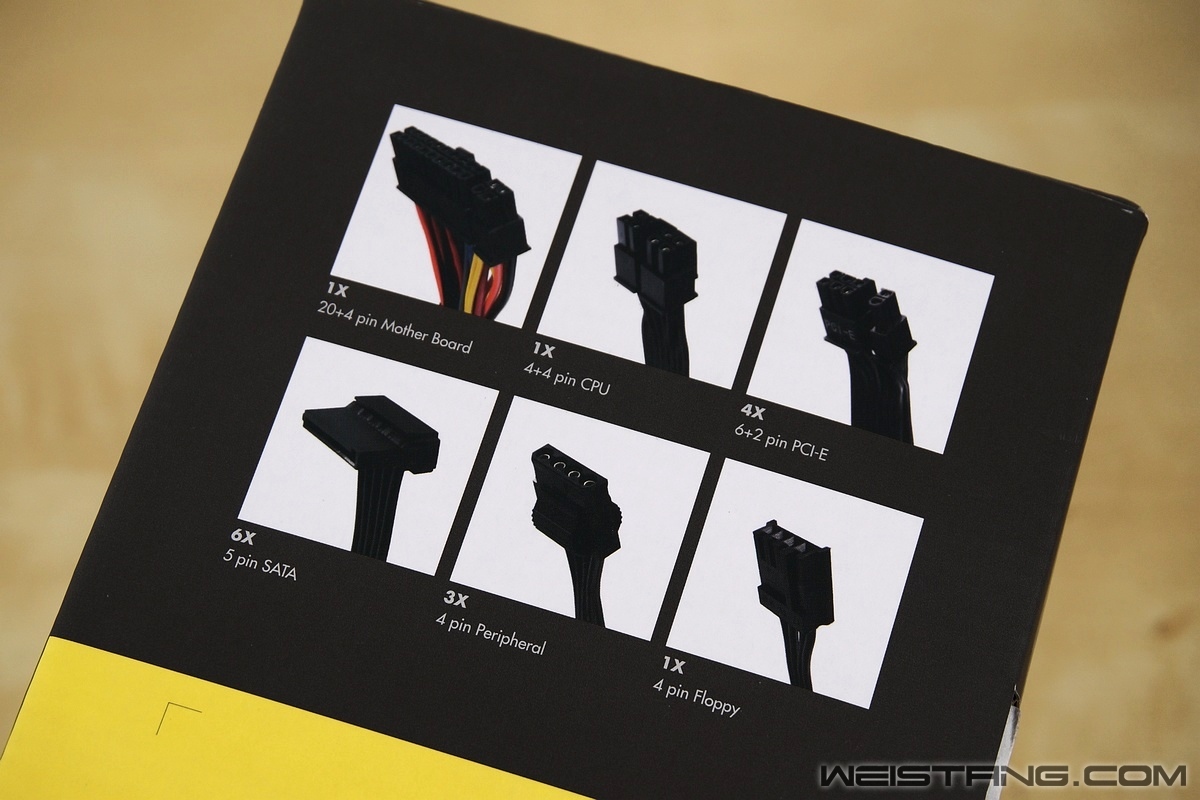

第一次体验全模组电源留给了NZXT恩杰 ，个人玩过很多PC开关电源，上至1000瓦白金牌下至300瓦山寨牌，试用全模块化产品还属首次。     关于NZXT恩杰，是一个来自北美的机电品牌，旗下最为人知的明星莫过于Phantom幻影系列机箱，没有走欧美系简约为主的风格，而是大胆采用的非对称外形设计堪称经典之作，并且丝毫没有农企重金属的山寨感，现在不少廉价机箱就以仿制Phantom幻影造型为卖点，可见成功和受欢迎的程度。本次体验NZXT HALE82 V2S 750W电源，除了全模块化特点，纯白前卫的外形同样也是焦点所在。 开箱     NZXT HALE82 V2S 750W黑色包装与电源的白色形成反差，正面一条透明天窗，内有电源若隐若现，颇具新意。     关注包装上的的特点描述，通常可反映出厂商对于产品的理解以及设计侧重点： 750W 额定功率，实续标注 HALE82 V2S 型号系列，注意与NZXT HALE82 v2铜牌系列的细微区别 Energy Saving 绿色节能，2013 ErP Lot 6可实现极低的待机功耗 Full Modular Power 全模组电源 Single Strong Rail 增强+12V单路输出性能 135mm FAN 135mm大尺寸风扇 82+Efficency 230V电压环境，82%或以上转换效率 3年保固政策     侧面图文标注电源接口数量，建议增加模组线材长度、风扇转速曲线、转换效率图表等多元数据，更显专业化。     背面标注电源铭牌参数，以及大篇幅产品特点介绍，可惜是全英文界面。 配件     黑色线包、白色电源整齐地存放，厚实泡沫提供全方位保护。     帆布袋包裹的模组线材(NZXT.)、AC交流电源线、理线器4颗螺丝、说明手册。 外观     NZXT HALE82 V2S 750W电源给人的第一印象，黑白分明、简洁时尚，稀有的白色化和全模块化设计使得外形增色不少，与NZXT白色机箱搭配堪称完美组合。     全模组优点毋庸置疑，但过多的接驳插口提高成本不说，还会增加电源故障率和降低转换效率，可以说全模块化的意义更多是为高端MOD定制服务或者高逼格，所以往往只有旗舰产品才会不惜成本地使用，NZXT HALE82 V2S 750W主打性价比，却采用全模块化设计，再加白色外形，同价位产品确实无出其右。     底部铭牌参数贴纸、序列号、安规认证信息。 铭牌     HALE82 V2S系列属于入门级定位，82顾名思义82%转换效率，同时要指出V2S系列是针对国内220V电压环境设计的结构，降低因110V输入电压要求的成本料件限制，保留主动式PFC和全模块化等特点，NZXT还有HALE90高端金牌、HALE82 v2主流铜牌两个系列。     输出方面，+3.3V&+5V联合输出最高130瓦，+12V单路输出最高675瓦，达到750瓦额定功率的90%，供电性能强劲，理论上能够负载4核CPU、2张旗舰显卡组成的SLI/CrossFire平台，后续也将使用2张超公版影驰GTX780Ti HOF显卡验证测试。 其他细节     135mm风扇，相比传统120mm风扇在低转速状态拥有更高的散热效率。     侧面全模组接口一览，MB主板、CPU供电、PCI-E显卡等都做标注，还有防呆式设计，避免错误接驳可能。这一侧黑色部分为贴纸而非喷漆。     浮雕式NZXT. LOGO。     背部AC交流电源插座，配有独立的电源开关，大面积蜂巢散热孔保证风道通畅。 线材部分     除主板20+4p为尼龙网材质，其余模组线材都采用扁平化设计，节省空间便于理线，个人认为线材全扁平化和黑色化处理比较适合这颗NZXT HALE82 750W 。     主板20+4p x1、CPU 4+4p x1、显卡PCI-E 6+2p x4、刺破头SATA x6、Molex 4D x3、软驱4p x1，接口数量和线材长度均能满足装机走背线需求。 走线效果演示     特地借来2张影驰GTX780Ti HOF卡皇来测试NZXT HALE82 750W的负载能力，根据Nvidia数据，公版GTX780Ti的TDP功耗就有250瓦，那么2张超公版至少500瓦以上，颤抖吧。     电源全模块化的优点在装机时得到最好体现，先背部走线后装入电源，重新安装（如取出来拍照或清灰）可免去再次整理线材。     正面整齐而简洁，NZXT HALE82 V2S 750W线材被橡胶垫圈充分隐藏。     如果电源的模组线材部分也能设计成白色，整体或许有更惊艳的黑白间色效果，而全模块化的另一个优点即方便进行线材的MOD定制，不用拆解电源，网购或者干脆自行DIY喜好的材质、颜色。     线材采用扁平化设计，不会拥挤，安装背部侧板无压力。 功率、电压测试 CPU  Intel i5 2500K 散热  九州 阿萨辛 主板  技嘉 Z68-UD3P 内存  三星 DDR3 1333 4G x4 显卡  影驰 GTX780Ti HOF x2 硬盘  希捷 SSHD 500G 电源  NZXT HALE82 V2S 750W 机箱  Fractal Design Define R4     工具为功率计和数字万用表，使用AIDA64和FurMark软件满载CPU和显卡。 轻载90瓦 +12.05V 轻载90瓦 +5.09V 轻载90瓦 +3.367V 满载728瓦 +11.53V 满载728瓦 +5.15V 满载728瓦 +3.302V 轻载90瓦 满载728瓦 电压 偏离 电压 偏离 +12V 12.05 0.42% 11.53 3.92% +5V 5.09 1.80% 5.15 3.00% +3.3V 3.367 2.03% 3.302 0.06%     4核CPU加影驰GTX780Ti HOF SLI平台，轻载表现正常，最高一路电压偏离2%，拷机时的满载功耗达到了728瓦，此时供电压力集中在+12V这一路，电压偏离3.92%，依然符合5%规范，+5V最大偏离3%，对于单路磁放大结构的电源来说表现也不错，按照80%转换效率粗略估算，整机输入功耗728瓦可换算成电源输出功耗580瓦左右，距离额定功率还有一定余量，而且日常游戏使用的负载没有拷机软件这么高，所以NZXT HALE82 750W电源带主流4核CPU和双路旗舰显卡没有什么问题。缺点方面，高负载状态下的风扇噪音偏大。     NZXT HALE82 V2S 750W体验总结，其最大优点无疑就是全模块化设计，配合扁平化线材能够轻松玩走线，白色外观颇具个性，同时拥有优惠的499元售价，由于是常见的单路磁放大电源，结构和用料没有太出彩的地方，属于中规中矩吧，所以没有作拆解评测，至于缺点，感觉高负载状态下的风扇噪音偏大了。

大胖鸟

其实实拍照你拍的比我好多了 D80伤不起

箱子应该搭配h440 不过那样的话电源存在感就弱了 哈哈

大胖鸟

风扇调速范围怎么样

dpgisdpg

大胖鸟 发表于 2014-8-25 13:37
风扇调速范围怎么样

电源调速测不出啊，待机还算静音，到了200瓦以上，噪音就开始提升，这个700瓦负载就比较吵了

、独眼龙

铜牌？这瓦数都全模了 高低也要个金牌吧

dpgisdpg

、独眼龙 发表于 2014-8-25 14:00
铜牌？这瓦数都全模了 高低也要个金牌吧

单电压输入 不是铜牌，效率是到了

大胖鸟

dpgisdpg 发表于 2014-8-25 13:51
电源调速测不出啊，待机还算静音，到了200瓦以上，噪音就开始提升，这个700瓦负载就比较吵了

如果在安静环境可以来一发噪声仪 测几个瓦数的噪音点 然后拉成曲线 跟其他电源对比一下

dpgisdpg

大胖鸟 发表于 2014-8-25 14:04
如果在安静环境可以来一发噪声仪 测几个瓦数的噪音点 然后拉成曲线 跟其他电源对比一下

实际操作有点难度，因为受到显卡、CPU和机箱风扇等噪音的干扰，一般我都是“耳测”

艾奥里亚

hof 780ti核心比公版高多少 太土豪 无法直视

大胖鸟

dpgisdpg 发表于 2014-8-25 14:10
实际操作有点难度，因为受到显卡、CPU和机箱风扇等噪音的干扰，一般我都是“耳测”

还有一个问题就是负载不一定稳定  其实我想说是负载仪 那样成本太高了 哈哈

只能靠你耳测了

秀川

专业！

D.kun`PaJero

你应该发给我，我是NZXT的H2机箱，配套，哇嘎嘎`

魂竹郭

大胖鸟 发表于 2014-8-25 13:37
其实实拍照你拍的比我好多了 D80伤不起

箱子应该搭配h440 不过那样的话电源存在感就弱了 哈哈

胖鸟 ，我问下，不是说整机功耗除以08才是电源额定功率吗？帖子最后的哪一个换算，我没看懂。。。

大胖鸟

魂竹郭 发表于 2014-8-26 00:04
胖鸟 ，我问下，不是说整机功耗除以08才是电源额定功率吗？帖子最后的哪一个换算，我没看懂。。。

铜牌满载大概80%的效率  电源输入×80%约等于输出功率也就是楼主说的整机功耗 这是估算只是

完蛋苗儿

价格挺便宜

神盾之子

测试电源其实可以常备2张GTX480

魂竹郭

大胖鸟 发表于 2014-8-26 00:53
铜牌满载大概80%的效率  电源输入×80%约等于输出功率也就是楼主说的整机功耗 这是估算只是

还是跟我认知的一样啊。。。

wc0517

不明觉厉

那不拉西

差点看成电源SLI

大胖鸟

魂竹郭 发表于 2014-8-26 13:20
还是跟我认知的一样啊。。。

嗯
